Как обозначается фаза ноль и земля

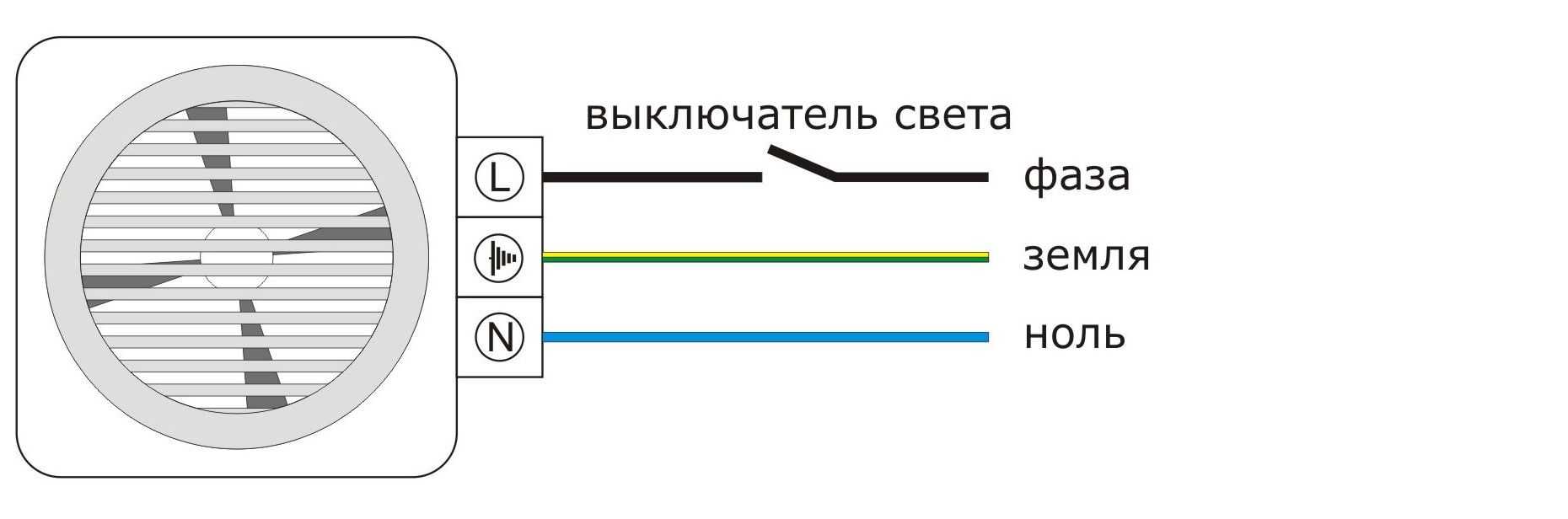

Цветовые обозначения для фазы, нуля и заземления: фаза обозначается буквой L, нуль — буквой N, заземление — PE. Эти маркировки можно увидеть на зажимах, клеммах или контактных соединениях для подключения провода защитного заземления, который также известен как нулевой защитный проводник или земля.
Содержание:
- Какой провод в розетки идет на заземлением
- Какого цвета фаза и нейтраль
- Какой цвет провода за что отвечает
- Как обозначают три фазы
Как обозначается земля на схеме
Иногда в англоязычной литературе на схемах обозначается GND (от англ. Ground, земля).
Какой буквой обозначается ноль
А лучше сразу обратитесь к квалифицированному специалисту. Вторым немаловажным проводом является ноль, известный в народе как ‘провод без тока’, ‘пассивный провод’ и ‘нейтраль’. Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом ‘N’.
Какого цвета нулевая жила
Нулевой провод N – должен быть синего цвета. Нулевой защитный PE – желто-зеленого. Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения — синего цвета.
Какой провод в розетки идет на заземлением
Кроме того, провода различают по цветам: фаза 1 – коричневый или красный кабель, фаза 2 – черный, фаза 3 – серый, ноль – синий, заземление – желто-зеленый. Монтаж тройной розетки производится по принципу двойной.
Какой провод на заземления
При стационарном заземлении допустимо использовать медные трехжильные провода ВВГ, NYM, ПВГ имеющие заземляющую желто-зеленую жилу. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции изоляции заземляющей жилы, в качестве которой идет средняя жила.
Как узнать розетка с заземлением или нет
Если вы изучите большинство розеток, то обнаружите специальные металлические ‘усики’.
На вилке с заземлением должны быть специальные контакты, которые в конечном итоге подходят к корпусу устройства. Это и есть заземляющие контакты.
Какой из трех проводов заземление
Что касается трехфазной сети (к примеру, на трансформаторах), тут все три фазы имеют свой индивидуальный цвет: фаза A — желтая, B — зеленая, C — красная. Ноль, как обычно, синий, а заземление — желто-зеленое. В кабеле на 380 В провод A — белый, B — черный, C — красный.
Куда подключать провод заземления
Все заземляющие контакты в самих розетках нужно соединить перемычками с контактами нулевых рабочих проводников. Заземляющие проводники нужно подключить к стоякам и радиаторам отопления и водоснабжения, так как они заземлены.
Какой провод идёт на заземление в частном доме
Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется.
Какого цвета фаза и нейтраль
совмещенный нуль-провод (нейтраль заземление, PEN) – маркируется желто-зеленым цветом с синими отметками на окончаниях либо наоборот, фаза (L) – один из цветов, которые представлены на рисунке.
Наиболее часто встречаются фазные жилы с красным, белым, черным или коричневым цветом изоляции.
Какого цвета нейтраль
нейтраль или ноль (N) – нулевой рабочий проводник выполнен в синем или голубом цвете.
Какого цвета линия и нейтраль
Для однофазной проводки используется маркировка: желтый и зеленый – земля; все оттенки синего – нейтраль; черный, коричневый или красный – фаза.
Какой цвет провода за что отвечает
Например, коричневый цвет говорит, что провод предназначен для розеток, а красный — для освещения. От этого зависит нагрузка и допустимые параметры работы.
Какой цвет за что отвечает в проводах
Новый и старый стандарт в цветовой маркировке кабелей
Ведь по старому ГОСТ фазы определялись красным, зеленым, желтым цветом, ноль – синим, а заземление – черным. По новым нормативах ГОСТ и ПУЭ седьмого издания, заземление определяется желто-зеленым цветом, а провод фазы может быть черным.
Почему на нулевом проводе фаза
Фаза приходит к розетке, проходит через включенный в нее электроприбор и появляется на нулевом проводе, а от него и на тех розетках, что расположены после обрыва ноля.
Соответственно, если выключить все выключатели и вынуть все штепсели из розеток, то индикатор будет показывать фазу только на одном контакте.
Какой провод идет на фазу
Самым распространенной цветовой маркировкой фазы: в однофазной сети является коричневый провод; в трехфазной сети фаза А — желтый цвет, В — зеленый, С — красный .
Как определить какой провод
Есть несколько способов точно определить, какой из проводов в розетке или разводке фазный.
Находим фазу мультиметром
- Один из щупов вставляем в контакт, а второй зажимаем двумя пальцами — на приборе должно отображаться показание напряжения.
- Если отображается до 10 — 15 В, скорее всего вы попали на нулевой провод.
Как определить фазу тока
Как найти фазу мультиметром
Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт.
Как обозначают три фазы
Как обозначается фаза в электричестве
Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв A , B , C , но по ГОСТ 2.709-89 для России более желательными обозначениями для фазовых проводов являются обозначения L1 , L2 , L3 .
Как обозначается 3 фазы
Сегодня трёхфазная система электроснабжения осуществляется четырьмя проводами, три из них называются фазными и обозначаются латинскими буквами: на генераторе — А, В и С, у потребителя — L1, L2 и L3.
Как маркируются фазы
Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления. Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2.
Как обозначаются фазы на схеме
На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется.
Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой.
Как обозначают фазу и ноль
совмещенный нуль-провод (нейтраль заземление, PEN) – маркируется желто-зеленым цветом с синими отметками на окончаниях либо наоборот, фаза (L) – один из цветов, которые представлены на рисунке. Наиболее часто встречаются фазные жилы с красным, белым, черным или коричневым цветом изоляции.
Какая буква обозначает фазу
Фаза (‘L’, ‘Line’)
Основным проводом в кабеле всегда является фаза. Само по себе слово ‘фаза’ означает ‘провод под напряжением’, ‘активный провод’ и ‘линия’.
Видео. Что такое фаза, ноль и земля в электрике
Как узнать какое заземление в доме?
С помощью тестера
Один щуп вставьте в фазу розетки, другой в ноль. При исправной сети прибор покажет значение, примерно равное 220.
Теперь одним щупом прикоснитесь к лепестку заземления, вторым к фазе. Если тестер покажет 220 или немного меньше, система заземления работает.
Как определить где фаза?
Определение фазы зависит от контекста, в котором используется термин. В электрических цепях фаза может относиться к фазовым углам, определяющим временное смещение сигнала переменного тока относительно опорного сигнала, или к фазным проводам, которые передают три фазы электрической энергии.
Если же речь идет о физике, то фазой может называться одна из форм материи или излучения, которая имеет определенное смещение фазы относительно других форм. Например, волновые процессы, такие как звук или свет, имеют свои фазы.
Если у вас есть более конкретный вопрос или контекст, пожалуйста, уточните его, чтобы я мог предоставить более точный ответ.
Что такое фаза, ноль и земля в электропроводке квартиры?
Источниками электрических систем, устанавливаемых в домах и квартирах, выступают станции и генераторы, состоящие из трех обмоток и фазных проводников.
Чтобы в процессе эксплуатации жилища не возникало проблем с использованием и обслуживанием электросети, нужно знать, что такое фаза, ноль и земля в электропроводке квартиры.
На рисунке ниже представлена схема расщепления трехфазной сети на однофазные.
Помимо 3-х фаз и 1 ноля кабель имеет еще и заземление, потому от подстанции к объектам подводится провод с пятью жилами. От общедомовых щитков на распределительные приборы отдельных квартир прокладывают однофазный ввод, имеющий фазу, ноль и заземление. За счет этого в сети мы имеем напряжение 220 В, а не изначальные 380 В. В процессе передачи электроэнергии участвует только два проводника – фаза и ноль, заземление имеет другую функцию, заключающуюся в обеспечении безопасности эксплуатации электросети в случае возникновения аварийных ситуаций – появления пробоев в изоляции или токов утечки.
В трехфазной цепи уровень напряжения между двумя любыми фазами составляет 380 В, между фазой и нолем – 220 В.
В общедомовом электрическом щите ноль и земля соединяются и подключаются к установленному контуру заземления.
В бытовых электросетях используется электрический переменный ток частотой 50 Гц. Он протекает между нулевым и фазным проводником, меняя свое направление 50 раз в секунду.
Ноль и фаза соединяются с точками потребления квартиры. Проводник заземления также подключается к розеткам, но через специальные контакты.
При работе с электрической сетью обязательно нужно помнить, что при соприкосновении фазы с телом человека, через организм пройдет электрический заряд, способный причинить существенный вред здоровью. Именно поэтому установка розеток и выключателей может производиться только при обесточивании линии электроснабжения в квартире.
Если к нулю подключено электрическое устройство с импульсным блоком питания, через нулевой проводник также может проходить электроток, хотя из-за низкого уровня напряжения он редко представляет опасность для человека.
В электрических кабелях фазный, нулевой и заземлительный проводники имеют изоляцию разных цветов. Маркировка проводов требуется для обеспечения безопасности выполнения электромонтажных работ – прокладки электрических кабелей и установки точек потребления. Маркируются проводники согласно современным требованиям ПУЭ и ГОСТа.
Изоляция заземлительного проводника должна быть окрашена в желто-зеленый цвет. Некоторые производители выпускают кабели, в которых земля имеет чисто желтую или чисто зеленую окраску. Иногда изоляция заземления маркируется желто-зелеными полосами. На электрических схемах заземление обозначается латинскими буквами PE.
Нулевой проводник, именуемый также нейтралью, должен иметь изоляцию синего или светло-голубого цвета. На схемах ноль принято обозначать латинской буквой N.
Сложнее всего обстоят дела с фазным проводником. Различные производители для фазы используют изоляцию черного, белого, коричневого, серого, красного, оранжевого, бирюзового, розового или фиолетового цвета.
Чаще всего встречаются черные, белые и коричневые проводники. Фазы обозначаются на схемах латинской буквой L. В сетях 380 В кабели имеют также числовое значение: L1, L2, L3.
Если по маркировке сложно определить тип проводника, всегда можно воспользоваться индикаторной отверткой. С ее помощью легко найти фазу и ноль в розетке или электрическом кабеле. При использовании индикаторов обязательно нужно помнить о технике безопасности.
Добавить отзыв
Что такое фаза, ноль, земля в электрике и зачем они нужны
Известно, что электрическая энергия вырабатывается на электростанциях с помощью генераторов переменного тока. Затем по линиям электропередач от трансформаторных подстанций электроэнергия поступает к потребителям. Разберемся подробнее, как подается энергия в подъезды многоэтажных домов и частных домов.
Это даст понять даже чайникам в электрике, что такое фаза, ноль и заземление и зачем они нужны.
- Простое объяснение
- Углубляемся в тему
Простое объяснение
Итак, для начала, простыми словами, расскажем, что такое фазный и нулевой провода, а также заземление. Фаза – это проводник, по которому ток течет к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в направлении, противоположном нулевой цепи. Кроме того, назначение нуля в проводке – выравнивание фазного напряжения. Заземляющий провод, также называемый заземлением, не находится под напряжением и предназначен для защиты человека от поражения электрическим током. Подробнее о заземлении Вы можете узнать в соответствующем разделе сайта.
Надеемся, что наше простое объяснение помогло понять, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить цветовую маркировку проводов, чтобы понять, какого цвета фазный, нулевой и заземляющий проводники!
Углубляемся в тему
Потребители питаются от обмоток низкого напряжения понижающего трансформатора, который является обязательным элементом работы трансформаторной подстанции.
Соединение подстанции и абонентов осуществляется следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения обмоток трансформатора, называемой нейтралью, вместе с тремя проводниками, представляющими выводы других концов обмоток. Простыми словами, каждый из этих трех проводников является фазой, а общий — нулем.
Между фазами в трехфазной энергосистеме возникает напряжение, называемое линейным. Его номинальное значение равно 380 В. Определим фазное напряжение – это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения 220 В.
Систему электроснабжения, в которой ноль соединен с землей, называют «системой с глухозаземленной нейтралью». Чтобы было предельно понятно даже новичку в электротехнике: по «земля» в электроэнергетике означает заземление.
Физический смысл заземленной нейтрали заключается в следующем: обмотки в трансформаторе соединены в «звезду», а нейтраль заземлена. Ноль выступает в роли комбинированного нейтрального проводника (PEN).
Для домов, относящихся к более поздней постройке, от трансформаторной подстанции предусмотрены те же три фазы, а также отдельный нулевой и защитный провод. По рабочему проводнику проходит электрический ток, а назначение защитного провода – соединение токопроводящих частей с имеющейся на подстанции цепью заземления. При этом в электрощитах на каждом этаже имеется отдельная шина для раздельного подключения фазы, нуля и земли. Шина заземления имеет металлическое соединение с корпусом щита.
Известно, что нагрузка между абонентами должна распределяться равномерно по всем фазам.
Однако заранее предсказать, какие мощности будут потреблять тот или иной абонент, невозможно. Из-за того, что ток нагрузки в каждой отдельной фазе разный, появляется смещение нейтрали. В результате между нулем и землей возникает разность потенциалов. В случае, когда сечение нейтрального проводника недостаточно, разность потенциалов становится еще более значительной. Если связь с нейтральным проводником полностью потеряна, то высока вероятность возникновения аварийных ситуаций, при которых в предельно нагруженных фазах напряжение приближается к нулевому значению, а в ненагруженных фазах стремится к значению 380 В, что приводит к полный выход из строя электрооборудования. При этом корпус электрооборудования находится под напряжением, опасным для здоровья и жизни человека. Использование в этом случае разделенных нулевого и защитного проводов поможет избежать возникновения подобных аварий и обеспечит требуемый уровень безопасности и надежности.
Напоследок рекомендуем посмотреть полезные видео по теме, в которых даны определения понятий фаза, ноль и заземление:
youtube.com/embed/fNCIsi0RdeU” allowfullscreen=”allowfullscreen”> Также рекомендуем прочитать:
- Что такое заземление и что такое заземление это за
- Как электричество передается на расстояние
- Как распределить нагрузку по фазам
Опубликовано: Обновлено: 03.11.2017 11 комментариев
Нулевое ли напряжение нейтрали? Как ток возвращается по пути, если ноль
Автор Engr. Мизан
Я не думаю, что есть фаза, которая не признает эти три сферы – фазу, нейтраль или Землю. Насколько я не знаю, почему они остаются в неведении.
Содержание
Прочтите отрывок из раздела «Заземление и нейтраль»Теперь скажем в исходных терминах, мы можем их хорошо знать. Но некоторые вопросы иногда качают головой –
- Напряжение нейтрали абсолютно равно нулю? Как ток возвращается на этот путь, если он равен нулю? И куда оно возвращается?
- Заземление и нейтраль Что одно? Как они остаются
- В чем отличие ОПН от заземления?
Давайте сегодня найдем ответы на эти вопросы.
Напряжение нейтрали равно нулю? Как ток возвращается на этот путь, если он равен нулю? И куда оно возвращается?
Было бы неправильно говорить, что напряжение в нейтральной точке равно нулю. Есть какое-то напряжение, которым можно пренебречь.
Предполагается нуль относительно окружающей среды. В чем причина?
Что бы вы сделали, если бы вам разрешили вычислить напряжение в точке цепи?
Должен поймать вольтметр между одной фактической точкой и другой контрольной точкой ???? Потому что напряжение существует между двумя точками. Если напряжение опорной точки равно нулю, то у нас есть преимущество расчета фактического напряжения.
Позвольте мне пояснить: Допустим, мы говорим, что высота горы составляет 5 футов над уровнем моря. Здесь высота моря считается равной нулю. Но он остается на высоте. Следовательно, минимальное напряжение нейтрали предполагается равным нулю, чтобы можно было рассчитать фактическое напряжение фазной нейтрали. Так что даже если теоретически ноль, это не практически ноль.
Если нет давления напряжения, как вернется ток?
И этот ток возвращается к своему источнику. Дело в том, что морская вода испаряется и попадает обратно в море.
Заземление и нейтраль Что одно? Как они остаются?
Многие задаются вопросом: является ли нейтральная связь заземлением? Нередко этот вопрос приходит на ум. Из-за тока убегает двумя путями. Так что это может случиться. Оба являются выходом из течения, но между ними определенно есть различия.
Нейтраль — точка выхода тока. Без нейтрали цепь не была бы полной. И таким образом ток всегда возвращается.
И заземление – моя защита. Если в цепи есть импульсный ток, то он уходит в землю через землю. В этом случае Война Заземления ведет себя как короткое замыкание. Таким образом, нейтраль – это основной ток, а заземление – выход из нежелательного тока.
Иногда корпус нейтрали и заземления может быть или не быть вместе. В частности, подстанции имеют нейтральную точку заземления, чтобы система не переполнялась. И мы используем 2-контактную вилку, где один и тот же провод используется для нейтрали и заземления, а 3-контактные вилки имеют войну нейтрали и заземления.
