Практическое применение операционных усилителей.Часть вторая.

Итак, в первой части мы рассмотрели схемы включения ОУ в качестве усилителей, в этой части рассмотрим включения ОУ в качестве фильтров.

Фильтр Высоких Частот (ФВЧ, High-Pass – как угодно)
Требуется он для отсекания сигнала, частота которого ниже определенного порога, который называется, кстати, частотой среза.
Простейший ФВЧ выглядит так:

Первая схема с неинвертирующим включением ОУ, вторая – с инвертирующим.
Это фильтр первого порядка с ослаблением ненужного сигнала – крутизной – 6дБ на октаву. Определить частоту среза можно, рассчитывая реактивное сопротивление конденсатора. Когда оно станет равным сопротивлению резистора, включенного последовательно с конденсатором – это будет самое то.
Формула следующая:

Где F – частота в Герцах, C – емкость в Фарадах, Ec – сопротивление в Омах.

Если крутизна фильтра первого порядка кажется недостаточной, можно справить фильтр второго порядка – с крутизной 12 дБ на октаву как показано на рисунке.

Это – так называемый, фильтр Баттерворта. Назван так, в честь товарища Баттерворта, который изобрел много чего математического, в том числе функции полиномиального вида, которыми впоследствии физики описали АЧХ и прочие физические проявления природы. (Спасибо Оля-ля за уточнение личности гражданина Баттерворта.)
Чтобы посчитать его граничную частоту можно воспользоваться следующими соотношениями:
R1=R2; С1=2С2;

При выборе резисторов надо учесть, что их номиналы должны лежать в пределах 10-100 кОм, поскольку выходное сопротивление фильтра растет вместе с частотой и если номиналы резисторов выходят за вышеуказанные рамки это может сказаться на работе фильтра. Отрицательно, разумеется – иначе зачем предупреждать?

Фильтр Низких Частот (ФНЧ, Low-Pass – как угодно)
Работа этого фильтра прямо противоположна предыдущему – он отрезает сигнал, частота которого выше частоты среза. В принципе, все то же самое, что и в предыдущем случае, только конденсатор включается не последовательно с резистором, а параллельно ему.

Первая схема – неинвертирующее включение, вторая – инвертирующее. Частота среза считается ровно таким же способом, как и в случае ФВЧ.

Ну и схема фильтра второго порядка – того же самого гражданина Баттерворта.

Опять же – считается все точно так же, как было описано выше.

Полосовой Фильтр (Band-Pass)

Полосовой фильтр применяется в тех случаях, когда необходимо выделить некую полосу частот из всего спектра. Например, в спектроанализаторах или вроде того.

Формулы расчета приводить тут не буду – дюже они забористые. Для расчета полосовых фильтром советую воспользоваться замечательной программой – Filter Wiz Pro от Schematica Software. Впрочем, ей так же можно воспользоваться и для расчетов любых других фильтров.

Фильтр-пробка (Notch Filter)
Если вам нужно ослабить (практически до нуля) некую выбранную частоту, то это фильтр как раз для вас.

Формула расчета вот такая:

где R=R3=R4, C=C1=C2;
При построении этого фильтра очень важна точность номиналов компонентов – от этого зависит степень “убивания” выбранной частоты. Так, при применении резисторов и конденсаторов с допуском 1%, можно получить ослабление частоты до 45дБ, хотя, теоретически, можно добиться и 60дБ. Например, если вы хотите грохнуть ненавистную всем частоту 50Гц, то берем следующие номиналы: R1=R2=10кОм, R3=R4=68кОм, С1=С2=47нФ.

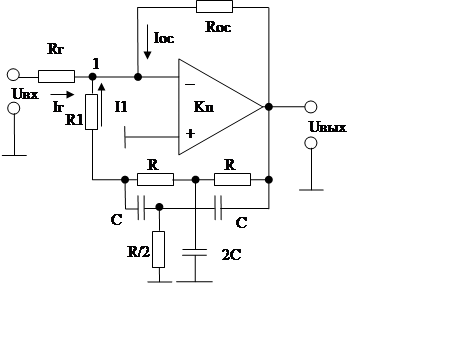

Фильтр-пробка с двойным Т-мостом.

С помощью этого фильтра можно не только ослаблять выбранную частот, но и регулировать степень её ослабления переменным резистором R4. Формула расчета номиналов такая же, как и в предыдущем случае.

С фильтрами все, в следующей части еще кое-что интересное.

Вопросы, как обычно, складываем тут.

Как вам эта статья?	Заработало ли это устройство у вас?

Активные фильтры на ОУ.

Классификация активных фильтров. Фильтр нижних частот. Фильтр верхних частот. Полосовые фильтры Активные фильтры на ОУ
Доц., к.т.н. Мурашов Ю.В.
[email protected]
Описание и классификация активных
фильтров. Фильтр нижних частот. Фильтр
верхних частот. Полосовые фильтры
[email protected]
Описание и классификация активных фильтров
Активный фильтр – аналоговый электронный фильтр, в котором присутствует один или несколько
активных компонентов.
C
R
а)
U вх
б)
C
R
U вых
U вх
U вых
Описание и классификация активных фильтров
Активный фильтр – аналоговый электронный фильтр, в котором присутствует один или несколько
активных компонентов.
Классификация
По полосе
пропускаемых частот
По назначению
По типу
усилительных
элементов
Фильтр нижних частот
Фильтр нижних частот первого порядка на ОУ и его АЧХ
K
C2
U вых
R
2 1
U вх
R1
f ср
A
0 дБ
3дБ

R2
R1
U вх
1
2 R2C2
U вых
fc
f
2
Фильтр нижних частот
Фильтр нижних частот второго порядка на ОУ
K
U вых
R
2 1
U вх
R1
f ср
1
2 R2C2
C2
2
R2
R1 2
U вх
R1 2
C1
U вых
Фильтр верхних частот
Фильтр верхних частот первого порядка на ОУ и его АЧХ
K
U вых
R
2 1
U вх
R1
C1
U вх
R2
A
0 дБ
3дБ
R1
f ср
U вых
fc
1
3
2 R1C1
f
Фильтр верхних частот
Фильтр верхних частот второго порядка на ОУ
K
f ср
U вых
R
2 1
U вх
R1
R2
1
3
2 R1C1
C1 2
U вх
C1 2
R1
U вых
Полосовые фильтры
Полосовой фильтр первого порядка на ОУ и его АЧХ
f0
1
2 R1C1 R2C2
4
C2
K
U вых
CR
2 2
U вх
C1 R1
f ср 2 f ср1
2 f

f0
f0
5
Нижняя
частота среза
R2
R1C1
R2C2
6
Верхняя
частота среза
A
0 дБ
C1
U вх
R1
3дБ
U вых
f c1
f0
f c1
f
Спасибо за внимание
Самостоятельное изучение разделов дисциплины: фильтр Саллена-Ки.

[email protected]

введение в активные фильтры второго порядка

Добавлено 19 декабря 2019 в 09:49

Сохранить или поделиться

В данной статье мы сравним активные и пассивные фильтры и рассмотрим некоторые распространенные схемы активных фильтров второго порядка.

Активный или пассивный

Если ваш фильтр состоит только из резисторов, конденсаторов и катушек индуктивности, это пассивный фильтр. Схема становится «активной», когда вы добавляете активный компонент, например, транзистор. Теоретически можно разработать схему активного фильтра на базе отдельного транзистора в сочетании с пассивными компонентами, но на практике в качестве активного компонента выбирается операционный усилитель. Операционные усилители обладают преимуществами в производительности по сравнению с дискретными транзисторами, а также упрощают процесс проектирования и анализа схемы фильтра. Поэтому, читая данную статью, имейте в виду, что для всех практических применений «активный фильтр» означает «активный фильтр на базе операционного усилителя».

Пассивный ≠ плохой

Важно понимать, что активные фильтры по своей природе не «лучше», чем пассивные фильтры. Наоборот, я предпочитаю пассивные фильтры и использую их по мере возможности. Вот некоторые преимущества старомодного подхода:

Не нужно беспокоиться о неидеальных характеристиках операционного усилителя – напряжение смещения, ограничения полосы пропускания, шум…
Разводка на макетной или реальной печатной плате проще и чище без подключения питания и земли, необходимых для операционного усилителя.
Пассивные схемы более просты и, следовательно, менее подвержены ошибкам проектирования – например, сравните фильтр нижних частот резистор-индуктивность-конденсатор (RLC) (смотрите следующий раздел) с эквивалентной схемой Саллена-Ки (прокрутите вниз до раздела «Схема Саллена-Ки»).

Активные фильтры, безусловно, имеют свои преимущества. Наиболее заметное преимущество, которое применяется к фильтрам как первого, так и второго порядка, – это улучшенные характеристики импеданса. Операционные усилители обеспечивают высокий входной импеданс и низкий выходной импеданс, и, таким образом, активный фильтр на базе операционного усилителя может превзойти пассивную реализацию, когда входной сигнал поступает с источника с относительно высоким импедансом, или когда выходной сигнал должен подаваться на нагрузку с относительно низким импедансом.

Другим преимуществом является усиление: если сигнал должен быть не только отфильтрован, но и усилен, у вас действительно нет другого выбора, кроме как использовать активный фильтр – либо конкретную топологию активного фильтра, либо схему пассивного фильтра с усилителем.

Прежде чем мы продолжим, я должен отметить, что, безусловно, возможно создать активный фильтр второго порядка, который состоит из операционного усилителя и двух фильтров первого порядка. Два каскада фильтров соединяются последовательно, а операционный усилитель служит буфером между ними. Эти «включенные каскадно» фильтры неизбежно вызывают постепенный переход от полосы пропускания к полосе задерживания, что приводит к нелинейной фазовой характеристике и значительному ослаблению сигналов вблизи конца полосы пропускания. Обсуждаемые ниже две топологии второго порядка обычно предпочтительнее, поскольку они позволяют оптимизировать конкретную схему для более резкого перехода от полосы пропускания к полосе задерживания, минимального ослабления в полосе пропускания или линейной фазовой характеристики.

Гнусная индуктивность

Как указано в названии, данная статья фокусируется на активных фильтрах второго порядка, то есть фильтрах, которые имеют в своих передаточных функциях два полюса и, таким образом, достигают более крутого спада. Пассивным фильтрам для обеспечения характеристики второго порядка необходимы два элемента накопления энергии – конденсатор и индуктивность… И вот тут начинается беда. Вот RLC фильтр нижних частот второго порядка с формулами частоты среза (f

ср) и добротности (Q):

Рисунок 1 – RLC фильтр нижних частот второго порядка

\[f_{ср}=\frac{1}{2\pi\sqrt{LC}} \qquad Q=\left(2\pi f_{ср}\right)\times CR\]

Этот приличный фильтр испорчен связью с катушкой индуктивности. Дело в том, что катушки индуктивности совершенно непопулярны, и вот почему:

они громоздкие, а, как вы, наверное, заметили, производители электроники хотят сделать свои устройства меньше по размеру, а не больше;
индуктивности не особенно совместимы с технологиями изготовления интегральных микросхем:
- вы не можете получить большую индуктивность от катушки в микросхеме, что означает, что частота среза фильтра не может быть очень низкой;
- катушки индуктивности в микросхемах по настоящему неидеальны; различные паразитные импедансы окружения микросхем являются более проблематичными, чем те, которые испытывают дискретные катушки индуктивности;
катушки индуктивности генерируют больше электромагнитных помех (ЭМП), чем резисторы и конденсаторы, и они также более восприимчивы к ЭМП.

Явный конфликт между катушками индуктивности и тенденциями, которые доминируют в электронной промышленности – миниатюризация, монолитное изготовление, беспроводные функции – является основной мотивацией для поиска фильтров второго порядка, которые не требуют индуктивности.

Антониу и его имитация катушки индуктивности

Одним из способов избежать проблем, связанных с катушками индуктивности, является использование схемы, которая ведет себя как катушка индуктивности, но требует только резисторов, конденсаторов и операционных усилителей. Андреас Антониу изобрел следующую «схему имитации индуктивности»:

Рисунок 2 – Схема имитации катушки индуктивности Андреаса Антониу

\[\text{эквивалентная индуктивность}:\ L=\frac{R_1R_3R_4C_1}{R_2}\]

То, как профессор Антониу придумал это, мне понять не под силу. В любом случае я не буду останавливаться на этой схеме, поскольку топологии Саллена-Ки и множественной обратной связи (MFB, Multiple Feedback) представляют собой более простой и более прямой путь к реализации фильтра второго порядка. Однако следует помнить, что различные RLC фильтры могут быть реализованы без катушек индуктивности с помощью схемы имитации индуктивности.

Схема Саллена-Ки

Фильтр Саллена-Ки дает вам два полюса с помощью одного операционного усилителя и нескольких пассивных элементов. Ниже приводится реализация Саллена-Ки фильтра нижних частот с единичным усилением.

Рисунок 3 – Фильтр нижних частот с единичным усилением по схеме Саллена-Ки

\[f_{ср}=\frac{1}{2\pi\sqrt{R_1C_1R_2C_2}}\]

Часто бывает так, что нет необходимости усиливать какую-либо часть входного сигнала; фильтр предназначен для подавления нежелательных частот, и хорошо, если интересующие частоты просто проходят. Эти схемы с единичным усилением достаточно распространены, чтобы сделать схему Саллена-Ки очень популярным фильтром, несмотря на то, что топология множественной обратной связи выгодна, когда необходимо усиление значительно выше единицы.

Давайте подумаем о том, что происходит на низких частотах. C₁ и C₂ становятся разрывами в цепи, и резисторы теряют свою актуальность, поскольку ток, протекающий через положительный вход операционного усилителя, пренебрежимо мал. Таким образом, мы остались с повторителем напряжения. Это означает, что 1) фильтр Саллена-Ки не инвертирует сигнал и 2) коэффициент усиления будет почти равен единице независимо от значений номиналов компонентов. Как вы увидите в следующем разделе, коэффициент усиления схемы с множественной обратной связью определяется значениями номиналов компонентов даже при единичном усилении, и это объясняет, почему топология Саллена-Ки более предпочтительна для приложений с единичным усилением.

Множественная обратная связь (MFB)

На рисунке ниже показана схема активного фильтра нижних частот с множественной обратной связью (MFB, Multiple Feedback):

Рисунок 4 – Схема активного фильтра нижних частот с множественной обратной связью

\[f_{ср}=\frac{1}{2\pi\sqrt{R_2R_3C_1C_2}}\]

\[\text{коэффициент усиления по постоянному напряжению} =\ \frac{R_3}{R_1}\]

Если вы замените конденсаторы на разрывы в цепи и проигнорируете R2 (опять же, потому что входной ток незначителен), вы узнаете стандартную схему инвертирующего усилителя на ОУ:

Рисунок 5 – Стандартная схема инвертирующего усилителя на ОУ

Таким образом, схема с множественной обратной связью является инвертирующей топологией. Вы можете вспомнить, что инвертирующей версии повторителя напряжения нет; если вам нужна схема операционного усилителя с единичным усилением, вы должны использовать инвертирующий усилитель с R₁ = R₃. То же самое относится и к топологии с множественной обратной связью: для единичного усиления вы устанавливаете R₁ = R₃, что означает, что точность вашего коэффициента усиления зависит от точности номиналов ваших резисторов. Однако при увеличении усиления схема с множественной обратной связью на самом деле становится менее чувствительной к погрешностям номиналов компонентов, чем эквивалентная реализация Саллена-Ки, поэтому схема с множественной обратной связью обычно является лучшим выбором для фильтров с более высоким усилением.

Заключение

Мы рассмотрели довольно много вводной информации, касающейся того, почему мы используем активные фильтры второго порядка, и как мы создаем схемы второго порядка, используя один операционный усилитель в сочетании с конденсаторами и резисторами. Тем не менее, мы лишь поверхностно прошлись по этому обширному предмету. Следите за будущими статьями, в которых более подробно рассматриваются эти и связанные с ними темы.

Оригинал статьи:

Активный фильтрЗамена индуктивностиИндуктивностьКатушка индуктивностиМножественная обратная связьОбратная связьОУ (операционный усилитель)ФильтрФильтр второго порядкаФильтр на операционном усилителеФильтр Саллена-КиФильтрацияЧастота среза

Сохранить или поделиться

ЧТО ТАКОЕ ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ.

ПРИМЕНЕНИЕ ОПЕРАЦИОННОГО УСИЛИТЕЛЯ В ЗВУКОТЕХНИКЕ

ЧТО ТАКОЕ ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ

ПРИМЕНЕНИЕ ОПЕРАЦИОННОГО УСИЛИТЕЛЯ В ЗВУКОТЕХНИКЕ

НАЧАЛО СТАТЬИ

Однако ОУ хороши не только в буферных усилителях – используя наборы резисторов и конденсаторов на них можно построить и регуляторы тембра, причем и много полосные эквалайзеры, и фильтры только для определенного диапазона частот. Для примера рассмотрим схему рисунка 29:

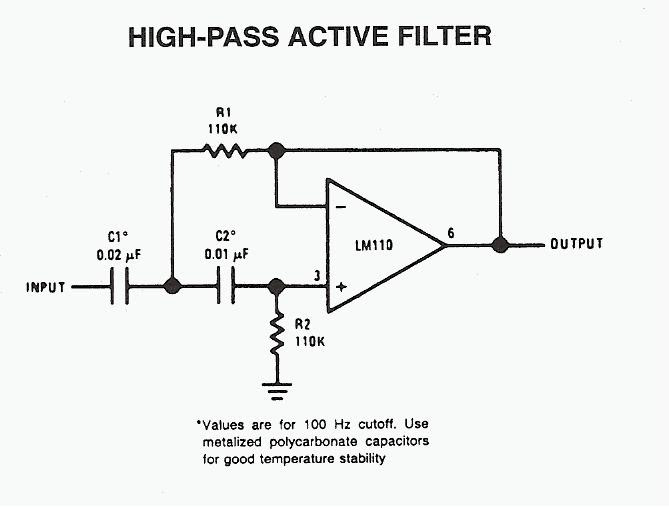

Рисунок 29. Фильтр высокой частоты.

R1 и С2 образуют фильтр первого порядка, принцип которого лучше объяснить через реактивное сопротивление – при достижении определенной частоты реактивное сопротивление начнет уменьшаться и как только оно станет значительно меньше R1 амлитуда входного сигнала тоже начнет уменьшаться. Для проверки возьмем АЧХ данной схемы, нарисованную симулятором:

Рисунок 30.

Теперь пересчитаем реактивное сопротивление С1 для частот, показанных на графике выше. Изгиб линии АЧХ начинается примерно на 2 кГц, для этой частоты реактивное сопротивление С2 будет составлять 169 кОм, по отношению к 22 кОм R1 это начинает ощущаться. На частоте 24,1 кГц сопротивление С2 будет составлять 14 кОм и это уже меньше сопротивления R1 в 1,6 раза, следовательно напряжение тоже должно уменьшиться в 1,6 раза, что собственно и происходит при напряжении в 1,22 В на низкой частоте 500 Гц на частоте 24 кГц амплитуда уменьшилась до 0,75 В, т.е. в те же самые 1,6 раза.
Теперь добавим еще одно, точно такое же звено, как R1-С2, и получим фильтр второго порядка:

Рисунок 31. Фильтр второго порядка

Рисунок 32. АЧХ фильтра второго порядка.

Как видно из рисунка выходного напряжение на низких частотах снизилось, буквально на 0,2 В, а вот на высокой частоте завал происходит значительно интенсивней – теперь на частоте 24 кГц выходное напряжение составляет 0,3 В, что более чем в 2 раза меньше, чем в предыдущем фильтре. Для большей наглядности переведи эти значения в дБ, поскольку человеческое ухо уровень громкости воспринимает по логарифмическому закону, и АЧХ фильтра втрого порядка приобретает следующий вид:

Рисунок33. АЧХ фильтра второго порядка в дБ.

Из графика теперь видно, что на частоте 24 кГц завал АЧХ составляет 10 дБ, т.е в 3 раза ниже от низкочастотного. Добротность данного фильтра, т.е. зависимость на сколько уменьшится коф усиления в зависимости от изменения частоты, составляет 5 дБ на октаву. Октава – музыкальное понятие, означающее, что частота изменилась ровно в 2 раза. В данном случае за отрезок для расчетов были взяты частоты 10 кГц и 20 кГц, м на этом участке амплитуда уменьшилась на 5,2 дБ.
Рассмотрим еще один пример – фильтр третьего порядка, т.е. содержащий 3 одинаковых узла:

Рисунок 34. Фильтр третьего порядка.

Рисунок 35. АЧХ фильтра третьего порядка.

В этом фильтре “завал” АЧХ происходит 7,5 дБ на октаву, т.е. уменьшение амплитуды происходит гораздо интенсивней.
По этому же принципу можно организовывать фильтры низких частот:

Рисунок 36. Фильтр низких частот

Рисунок 37. АЧХ фильтра низких частот

Данные фильтры обычно используются в полных усилителях мощности для ограничения краев звукового диапазона, где обычно “селяться” неприятные помехи. Однако используя схемотехнику фильтра высоких частот можно организовать фильтр НЧ, для сабвуфера:

Рисунок 38. Фильтр для сабвуфера

Рисунок 39. АЧХ фильтра для сабвуфера

Не смотря на полную работоспособность данного фильтра рекомендовать его использование было бы не совсем корректно – у него нет ограничения в области инфранизких частот, а это увеличивает шанс перегрева катушки динамической головки или ее механическое повреждение от ударов о магнитную систему.
Теперь в качестве фильтра рассмотрим следующую схему:

Рисунок 40.

Здесь ОУ включен через инвертирующий вход, причем ООС ОУ содержит RC цепочки, которые однозначно будут влиять на АЧХ данной схемы. Так же схема содержит переменный резистор Х1, при среднем положении движка которого компоненты ООС и входной цепи делаются полностью симметричными, что дает право предположить, что ООС компенсирует изменения АЧХ, которые внесут входные элементы. На схеме слева от движка написано номинал резистора, в данном случае это 100 кОм, а справа – положение движка в процентах относительно его полного хода, т.е. 50 означает, что движок находится посередине. Для проверки суждений об АЧХ посмотрим на АЧХ данной схемы, сформированной симулятором:

Рисунок 41.

Действительно – красная линия, отображающая форму АЧХ практически идет по нулевой отметке. Теперь передвинем движок переменного резистора в сторону R2:

Рисунок 42.

Как видно из рисунка усилитель начал усиливать определенный участок АЧХ, расположенный в районе 40 Гц и это говорит о том, что реактивное сопротивление конденсаторов С2 и С3 изменяется на столько, что начинает влиять на ООС, причем форма полученной АЧХ сильно напоминает форму АЧХ LC резонансного контура, однако здесь нет индуктивностей, следовательно резонанс как таковой не возможен. Для определения частоты всплеска вводится дополнительное понятие – КВАЗИРЕЗОНАНС. Квазирезонанс может вызывать как всплеск АЧХ вверх, так и завал вниз – достаточно перевести движок переменного резистора в сторону R4:

Рисунок 43

Используя этот фильтр уже можно создать полноценный фильтр для сабвуфера, поскольку у него есть хорошее ограничения в области инфранизких частот. Единственно, что может потребоваться, так это изменить номинал частотозадающих конденсаторов, поскольку добротность у фильтра получается достаточно высокая. В результате получается следующая схема и ее АЧХ:

Рисунок 44

Используя несколько фильтров включенных параллельно, но имеющих разные частотозадающие конденсаторы можно построить эквалайзер – регулятор тембра, производящий регулировку в четырех и более участках АЧХ (полосах). На рисунке 45 приведена схема подобного эквалайзера на 8 полос:

Рисунок 45. Принципиальная схема эквалайзера на 8 полос. УВЕЛИЧИТЬ

Однако это далеко не единственный способ постройки эквалайзеров с использованием ОУ. На рисунке 47 приведена схема полностью пассивного эквалайзера, в котором ОУ выполняют роль буферного усилителя (Х1) и компенсатора потерь (Х2).

Рисунок 46. Принципиальная схема пассивного эквалайзера,
опубликованного в журнале РАДИО в восьмидесятых годах. УВЕЛИЧИТЬ

Иногда для построения эквалайзеров на базе ОУ используют отдельные полосовые фильтры, включенные в ООС другого ОУ. Это позволяет уменьшить влияние полос друг на друга, а так же в широких пределах изменять величины подъема-завала участка АЧХ выбранной полосы:

Рисунок 47. УВЕЛИЧИТЬ

Однако при построении стереофонического эквалайзера желательно чтобы оба канала были идентичны друг другу, а это требует использование и резисторов и конденсаторов без разброса параметров. Найти такие весьма затруднительно, поэтому приходится подбирать и резисторы и конденсаторы. Избавиться от этой неприятности позволит изменение схемотехники полосовых фильтров, а именно использование регулируемых фильтров. В восьмидесятых годах в РАДИО была опубликована схема подобного эквалайзера на базе К157УД2. Использование именно этих ОУ было обоснованно тем, что они сдвоенные. Однако на сегодня не дефицитны микросхемы, содержащие в своем корпусе 4 ОУ, следовательно увеличение количества ОУ для регулируемых фильтров практически не скажется на увеличении количества микросхем. Схема эквалайзера на пять полос на базе регулируемых фильтров приведена на рисунке 48, причем данный эквалайзер может легок расширяться до 15-ти полосного:

Рисунок 48. УВЕЛИЧИТЬ

Кстати сказать – все предлагаемые выше эквалайзеры были из разрядка графических, т. е. при использовании ползунковых переменных резисторов возле каждого движка нанести градуировку, то по положению движка резистора можно судить о форме АЧХ:

Рисунок 49. Передняя панель графического эквалайзера ПРИБОЙ Э024С

Однако есть еще одна разновидность эквалайзеров – параметрические. Данные эквалайзеры позволяют влиять не только на подъем-завал АЧХ на определенном участке, но и перемещать этот участок и кроме этого регулировать добротность.

Рисунок 50. Передняя панель параметрического эквалайзера Klark Teknik DN410

В быту такие эквалайзеры используются крайне редко, тем не менее именно они позволяют более точно откорректировать АЧХ в зависимости от необходимости.
Речь собственно о параметрических эквалайзерах зашла потому, что схема рисунка 48 позволяет трансформировать данный эквалайзер в параметрический, для чего необходимо подстроечные резисторы полосовых фильтров заменить на последовательно соединенный подстроечный резистор меньшего номинала и переменный резистор, выведенный на переднюю панель.
С другой стороны никто не запрещает использовать одну полосу данного эквалайзера для выделения и усиления узкого участка АЧХ, который как раз и необходим для создания многофункционального фильтра для сабвуфера, к которому остается только добавить фазовращатель, чтобы устранить изменение фазы, происходящее в самом фильтре. В результате получается следующая схема фильтра для сабвуфера:

Рисунок 51. Принципиальная схема фильтра сабвуфера. УВЕЛИЧИТЬ

На рисунках 52 и 53 приведены изменения формы АЧХ в зависимости от регулировки частоты и добротности:

Рисунок 52. Изменение частоты фильтра для сабвуфера

Рисунок 53. Изменение добротности фильтра для сабвуфера.

Все рассмотренные ранее варианты применения ОУ были основаны на использовании ООС – отрицательной обратной связи. Однако ОУ может быть охвачен и положительной обратной связью – ПОС, т.е. обратная связь заводится на НЕИНВЕРТИРУЮЩИЙ ВХОД. Такое включение позволяет “оцифровывать” некоторые аналоговые события, например при достижении определенной температуры должно произойти какое то событие, например включиться вентилятор принудительного охлаждения, а как только температура понизится ниже определенной температуры – выключиться. Подобные действия может осуществлять схема управления вентилятором, приведенная на рисунке 54.

Рисунок 54. Принципиальная схема управления вентилятором.

На схеме R7 выступает в роли вентилятора от компьютерной техники, размер которого и производительность, зависят уже от конструктивного исполнения усилителя. Подстроечным резистором Х1 регулируется порог срабатывания терморегулятора. Резистор R8 служит для включения вентилятора на минимальных оборотах и должен быть мощностью не менее 1 Вт, а сопротивление подбирается в зависимости от производительности. Для большей наглядности подключим к схеме генератор низких частот с небольшой амплитудой, имитирующей изменение R2 в зависимости от температуры и сравним входное и выходное напряжения ОУ:

Рисунок 55. Входные и выходное напряжения ОУ.

Здесь синей линией обозначен входное напряжение на инвертирующем входе, красной на не инвертирующем, а зеленой – на выходе ОУ. Поскольку выходное напряжение изменяется, то через резистор R4 оно влияет и на величину напряжения на не инвертирующем входе, однако на этом рисунке зависимость изменений видно не очень хорошо, поэтому отключим напряжение на выходе ОУ и более внимательно рассмотрим напряжения на входах:

Рисунок 56. Напряжение на входа ОУ.

Пока терморезистор R2 холодный его сопротивление велико и на инвертирующем входе напряжение будет положительным, следовательно напряжение на выходе ОУ будет максимально приближено к минусовому напряжению питания (синяя линия рисунка 56), а это в свою очередь повлечет появление небольшого отрицательного напряжения на не инвертирующем входе, примерно -0,3 В (красная линия рисунка 56). По мере нагрева R2 его сопротивление начнет уменьшаться, что повлечет уменьшение напряжения на инвертирующем входе ОУ, а затем переход в отрицательное значение.
Как только напряжение на инвертирующем входе станет меньше, чем на не инвертирующем значение напряжения на выходе ОУ начнет увеличиваться, что повлечет увеличение напряжения на не инвертирующем входе и разница напряжения на входах ОУ еще больше увеличится. Поскольку ОУ усиливает только разницу напряжения на инвертирующем и не инвертирующем входах увеличение разницы напряжений повлечет еще большее увеличение выходного напряжения на выходе ОУ и разница входных напряжений станет еще больше. Таким образом образуется лавинный процесс, который способствует почти мгновенному изменению выходного напряжения на выходе ОУ, что собственно и происходит на рисунке 56, в точке 1 шкалы времени. По окончании этого процесса на выходе ОУ формируется напряжение, близкое по значению к положительному источнику питания, а на не инвертирующем входе появляется положительное напряжение равное 0,3 В.
Появление положительного напряжение на выходе ОУ открывает транзистор Q1 (2N5551), который в свою очередь открывает Q2 (BD139) и вентилятор увеличивает обороты до максимальных. Кстати сказать – напряжение почти 15 В можно подавать далеко не на все компьютерные вентиляторы, поскольку не у всех вентиляторов устройство управления обмотками двигателя позволяет работать на повышенных оборотах. При достижении максимальных оборотов и дальнейшем увеличении напряжения питания магнитное поле вклеенных магнитов двигателя уже успевает “проскочить” нужный датчик Холла и в результате повышается вибрация двигателя, падают обороты и резко увеличивается нагрев силовых ключей двигателя. Поэтому, при питании схемы от напряжения ±15 В следует предусмотреть резистор на 0,5 Вт, включенный последовательно с вентилятором. Сопротивление этого резистора подбирается таким образом, чтобы на вентиляторе было 12-13 В, обычно 5…10 Ом хватает.
Как только началось охлаждение, по логике, сопротивление терморезистора должно увеличиваться, но допустим, что тепловое сопротивление радиатора не очень хорошее и терморезистор продолжает нагреваться, а напряжение на инвертирующем входе продолжает уменьшаться.
Но спустя какое то время спустя терморезистор начнет охлаждаться и его сопротивление начнет увеличиваться, а напряжение на инвертирующем входе начнет увеличиваться, дойдет до нуля и перейдет в положительное значение. Как только напряжение достигнет значения, равного напряжению на не инвертирующем входе и сразу же начнется лавинный процесс, но уже в отрицательную сторону – на выходе начнет уменьшаться провоцируя уменьшение напряжения на не инвертирующем входе увеличивая разницу напряжений на входа ОУ и в конце концов максимально приблизится в напряжению минусового напряжения питания. Что собственно и происходит во временной точке 2, в которой и выключается вентилятор.
Как видно из графика переключение ОУ происходит не при одной и той же температуре – сначала должен произойти небольшой перегрев (напряжение на терморезисторе должно стать меньше -0,3 В), по отношению к установленной величине, а затем небольшое переохлаждение (напряжение на терморезисторе должно превысить +0,3 В). Исходя из этого можно построить график, изображенный на рисунке 57:

Рисунок 57.

Получившаяся схема представляет одину из возможных реализаций триггера Шмитта или компаратора, а представленный на рисунке 57 график является описанием петли Гистерезиса, т.е. данную схему можно рассматривать как простейший аналого-цифровой преобразователь – АЦП.
Кроме контроля за температурой подобные схемы компараторов могут использоваться для управления вторым уровнем питания в мощных усилителях звуковой частоты класса Н. Принцип работы данных усилителей основан на разделении напряжения питания на две, обычно одинаковые части, и пока уровень выходного сигнала меньше более низкого питания оконечный каскад использует именно низковольтный источник. Как только амплитуда выходного сигнала начинает приближаться к величине напряжения питания на оконечный каскад подается “вторая часть” питания. Для более подробного рассмотрения используем усилитель Холтона:

Рисунок 58. Принципиальная схема Холтона в классе H. УВЕЛИЧИТЬ

В этой схеме в качестве компаратора используется специализированный ОУ LM311, имеющий на выходе транзистор и выведенными эмиттером и коллектором, что значительно расширяет возможности данной микросхемы – возможно включение и повторителем, и выходом с открытым коллектором.
Как только напряжение на выходе усилителя достигает значения +40 В компаратор Х3 изменит напряжение на своем выходе и откроются транзисторы Х9 и Х10 и напряжение +100 В будет подано на стоки транзисторов оконечного каскада. Как только напряжение на выходе снизится ниже 22 В компаратор снова изменит свое состояние и “второй этаж” питания будет отключен. Напряжения при которых подключается и выключается “второй этаж” питания определяется положением движка подстроечного резистора R30, а петля Гистерезиса формируется резистором R37 и в данной схеме номинал этого резистора несколько занижен для большей наглядности. При повторении схемы рекомендуется использовать номинал на 2,2 МОм. Если есть уверенность в том, что у Вас ПРАВИЛЬНАЯ разводка печатной платы и вероятность возникновения импульсных наводок сведена до минимума, то от этого резистора можно вообще отказаться – внутренняя структура микросхемы позволяет.
Для минусового плеча происходит тот же самый процесс, только за ним следит компаратор на X4, а второй уровень питания подключают транзисторы М7 и М8.

Рисунок 59. Управление вторым уровнем питания усилителя класса H.

В качестве транзисторов для подключения второго уровня питания на схеме используются IRF640 и IRF9640, как самые распространенные. Резисторы R63, R64, R69, R71 используются для уменьшения ударного процесса, который происходит в момент открытия транзисторов второго уровня и который неизбежно проявляется на выходном сигнале. Для уменьшения этого же процесса служат и конденсаторы С13 и С14. Если проблем с комплектацией нет, то вместо пар силовых транзисторов можно использовать по одному использовать более сильноточные транзисторы IRF5210 для плюсового плеча и IRF3710 для минусового. Резисторы в истоках необходимо уменьшить до 0,1 Ома. Питание систем управления осуществляется от параметрических стабилизаторов R53-D8-D9, для положительного плеча питания и R56-D10-D11, для отрицательного плеча. Два одинаковых стабилитрона обеспечивают виртуальную среднюю точку именно для каждого ОУ и эта точка является опорным для работы компаратора.
Ну а что собственно дает такое включение оконечного каскада? Прежде всего уменьшения рассеиваемого тепла оконечным каскадом, поскольку изменяясь напряжение питания оконечного каскада существенно уменьшает рассеиваемое этим каскадом тело. А поскольку тепла выделяться стало значительно меньше, то уже можно использовать и меньшее количество пар транзисторов для этого самого, оконечного каскада, а это уже экономия средств. Кроме этого, в качестве транзисторов конечного каскада используются IRFP240-IRFP9240, максимальное напряжение СТОК-ИСТОК равно 200 В, следовательно напряжение питания усилителя по традиционной схеме не должно превышать ±90 В (десять вольт на технологический запас, хотя этого мало). Используя двух уровневое питание напряжение можно увеличивать, поскольку в любой момент времени к транзисторам будет приложено не более 3/4 от общего напряжения питания. Другими словами – даже при питании от двухуровневого питания ±50 В и ±100 В к транзисторам будет приложено напряжение не более 150 В, поскольку даже при максимальной амплитуде выходного сигнала один из транзисторов управления вторым уровнем будет закрыт – если на выходе плюсовая полуволна будет закрыто управление “вторым этажом” минусового напряжения и наоборот – если на выходе минусовая полуволна, то будет закрыто управление плюсового “второго этажа”.
Схемотехнически можно организовать работу компаратора таким образом, что он будет отслеживать не один уровень сравниваемого с опорным напряжения, а два. Подобные компараторы называются двух пороговыми, а использовать их можно, например для контроля напряжения питания усилителя, для контроля за уровнем постоянного напряжения на выходе усилителя. С защиты от постоянного напряжения для АС и начнем:

Рисунок 60. Защита АС от постоянного напряжения.

Здесь на входа ОУ изначально поддано напряжения смещения , организованное на диодах D3 и D4 (1N4148). В качестве выхода усилителя мощности служит генератор синусоидального сигнала V1 и если на нем появляется напряжение плюсовое постоянное напряжение, то увеличить величину на не инвертирующем входе оно не может – не даст D3, а вот на инвертирующем входе увеличению положительного напряжения ни чего не мешает и на выходе ОУ сформируется почти минус напряжения питания, что повлечет закрытие составного транзистора Q1-Q2 и реле (R12) отключится. Если же на выходе усилителя появляется минусовое напряжение, то увеличиваться, точнее уменьшаться оно не сможет на инвертирующем входе – не даст D4, а вот на не инвертирующем входе оно без припятственно может принимать отрицательные значения, что так же повлечет к появления на выходе ОУ почти минусового напряжения питания и реле снова отключится. Для примера подадим с генератора напряжение амплитудой 9 В и частотой 0,1 Гц, которое можно считать за имитацию постоянного напряжения:

Рисунок 61. Временные диаграммы работы защиты АС, длительность 10 сек.

Синяя линия – сигнал с генератора, красная – напряжение на коллекторах Q1 и Q2.
Цепочка С2 и R13 служит для задержки подключения АС в момент включения усилителя и на короткое время (пока С2 заряжается) подает небольшое положительное напряжение на вход устройства.
А чем эта схема лучше популярных транзисторных аналогов? Есть один нюанс, который рано или поздно может довести до неприятностей. Для примера возьмем одну из популярных схем защиты от постоянного напряжения:

Рисунок 62. Принципиальная схема защиты АС от постоянного напряжения.

Плюс на выходе усилителя открывает Q1- Q3 закрывается, минус на выходе усилителя открывает Q2 – Q3 закрывается, вроде бы все верно, но вот как это происходит? Емкость C2 достаточно велика и мгновенно включить и выключить реле она не позволит, следовательно уменьшается скорость замыкание и размыкания контактов реле, что вызывает подгорание контактов и к конечном итоге – выходу из строя реле. Для наглядности рассмотрим графики напряжения на коллекторах управляющих реле транзисторов:

Рисунок 63. Осциллограммы на коллекторах силовых транзисторов.

Здесь синяя линия это напряжение на коллекторе Q2 рисунка 62, а красная на коллекторе транзистора Q2 рисунка 60. Как видно из рисунка для традиционной защиты изменение напряжения питания для реле происходит в течении 0,1 сек, в то время как для защиты с ОУ время переключения зависит только от скорости самого ОУ и быстродействия силовых транзисторов, т.е. практически мгновенно, по сравнению с традиционной.
По этому же принципу можно организовать софт-старт для усилителя мощности, а кроме самого софт-старта схема будет осуществлять и контроль за напряжением питания. Если вторичное питания будет изменяться выше или ниже установленного предела, например при проведении сварочных работ на этой же фазе сетевого напряжения, или во время ветреной погоды произойдет перехлест проводов сетевой линии и в розетке появится 280-340 В, то данная схема автоматически переведет усилитель в режим старта. Если ситуация продлится довольно долго, то это вызовет перегорание токоограничивающего резистора и усилитель вообще отключится. Принципиальная схема приведена на рисунке 64:

Рисунок 64.

Здесь V1 и V1 имитируют вторичные обмотки силового трансформатора, V3 – имитация скачков сетевого напряжения, R1 и R2 – имитируют ОДИН резистор, включенный последовательно с первичной обмоткой силового трансформатора и шунтируемый контактами реле, обмотку которого имитирует резистор R15, R 3 – имитация тока покоя усилителя мощности. Для получения более узкого диапазона срабатывания в схеме использованы диоды Шотки, поскольку на них меньшее падение напряжения, можно заменить на 1N4144.
В момент включения С3 разряжен и реле выключено, зарядка конденсаторов фильтров вторичного питания происходит через резистор, установленный последовательно с первичной обмоткой трансформатора. Зачастую время зарядки конденсаторов вторичного питания превышает время зарядки С3, следовательно контакты реле остаются разомкнутыми. Как только на верхнем выводе С1 напряжение достигает определенного уровня срабатывает компаратор и включает реле – схема перешла в рабочий режим. как только напряжение на С1 станет меньше или больше установленного подстроечным резистором R5 напряжения компаратор снова сработает и отключит реле – питание будет осуществляться через токоограничивающий резистор. Мощности трансформатора уже не хватит сжечь оконечные транзисторы усилителя, в котором при скачках начнут формироваться переходные процессы. Однако если емкости конденсаторов достаточно велики, то запасенной в них энергии может быть достаточно, чтобы что то вышло из строя, поэтому рекомендуется использовать сильноточное высоковольтное реле с тремя переключающими группами контактов. Одна группа будет шунтировать резистор в первичной обмотке трансформатора, а вторая токоограничивающие резисторы, установленные по шинами питания уже после основных конденсаторов вторичного питания:

Рисунок 65. Наиболее оптимальное использование контактных групп реле.

Как дополнительный сервис данная схема может еще следить за техническим состоянием С1 (рисунок 64) и если его емкость уменьшится от “высыхания”, устройство даже не даст подать питание на усилитель мощности. Но тут нужно будет добавить точно такую же схему и для слежения за техническим состоянием конденсаторов минусового плеча питания, впрочем использование ОУ типа TL072 (в одном корпусе 2 ОУ) сократит количество используемых деталей.
На последок осталось рассмотреть еще один способ использования ОУ, обычно применяемый в высококачественных усилителях мощности, причем применение именно в качестве усилителя постоянного напряжения.
Для обеспечения на выходе усилителя мощности постоянного напряжения максимально приблежонного к нулю используют интеграторы – модули, которые следят за величиной именно постоянного напряжения и исходя из величины постоянной составляющей вносят коррективы в режимы усилителя, тем самым приближая уровень постоянного напряжения к нулю. Для примера возьмем все тот же усилитель Холтона:

Рисунок 66. Принципиальная схема усилителя Холтона
с буферным усилителем и интегратором. УВЕЛИЧИТЬ

Выходное напряжение усилителя мощности через резистор R49 попадает на конденсатор С21, который отфильтровует переменную составляющую сигнала. Встречно включенные диоды D12 и D13 исключают превышение входного напряжения для ОУ, предохраняя его от перегрузки. Далее напряжение попадает на инвертирующий вход ОУ Х7 и сравнивается с нулем, который подается на не инвертирующий вход ОУ. ОУ охвачен глубокой ООС, но только по переменному напряжению – это конденсатор С20, следовательно он усиливает только постоянное напряжение, которое с выхода ОУ, через резистор R47 подается на вход усилителя. Если на выходе усилителя постоянное напряжение положительное, то интегратор на своем выходе формирует отрицательное напряжение такой величины, чтобы напряжение на выходе усилителя стало равным нулю ОУ интегратора входное напряжение сравнивает именно с нулем. Если же выходе усилителя отрицательное напряжение, то на выходе ОУ формируется положительное напряжение, снова выравнивающее выходное напряжение самого УМ с нулем.
Введение интегратора позволяет более точно контролировать наличие постоянной составляющей на выходе усилителя и автоматически корректирует ее, что позволило существенно увеличить входное сопротивление самого усилителя – на рисунке 25 R8 равно 10 кОм, номиналом именно этого резистора выставлялся ноль на выходе усилителя.
Вот собственно и все основные способы применения ОУ в звукотехнике, если придумаете свои – честь Вам и хвала.
Можно конечно упрекнуть в том, что не упомянуты мощные ОУ, которые можно самостоятельно использовать как усилители мощности, например TDA2030, TDA2050 и т.д. Но это спорный вопрос. С одной стороны это уже интегральные усилители мощности, как бы отедльная ветка, с другой все варианты включения ОУ для них подходят и они точно так же как ОУ могут суммировать сигналы, изменять их АЧХ, могут работать компараторами, причем стоимость TDA2030 меньше стоимости ОУ, транзистора и реле, необходимые для управления вентилятором, а ведь TDA2030 способна без дополнительных элементов управлять компьютерным вентилятором, причем не одним, а несколькими, включенными как последовательно, при увеличении питания, так и паралельно – диапазон питающих напряжений позволяет. Опять же – подавляющее большинство дискретных усилителей можно рассматривать как ОУ, поскольку они имеют и не инвертирующий вход и иневертирующий, следовательно все законы обратных связей ОУ для них вполне применимы. Так что додумывайте дальше сами – ВОТ ЭТО БУДЕТ ТВОРЧЕСКИМ ПОДХОДОМ.
Предвидя упрек, что можно было бы добавить небольшой справочный листок по наиболее популярным ОУ отвечу – подобный листок в стадии разработки и появится в середине-конце октября в виде приложения к данной статье.

Одним из недостатков данной статьи является отсутствие фотографий и чертежей печатных плат, однако здесь предложены схемы, некоторые из которых собирались отдельными модулями более двадцати лет назад, а в случае необходимости установки сегодня они просто интегрируются непосредственно в плату устройства, а не используются как отдельный модуль. Так что печатные платы разрабатывайте сами.

Операционные усилители делятся на несколько категорий, самая популярная – ОУ широкого применения, имеющие не плохие параметры, но на сегдня считающиеся средними. Есть ОУ прецизеонные, пердназначенние для использования в измерительной аппаратуре. Аесть специально для аудиоустройств.
Чем они отличаются кроме цены? Прежде всего принципиальной схемой. Для примера возьмем принципиальную схему ОУ широкого применения TL071 и считающийся звуковым:

Рисунок 1. Принципиальная схема операционного усилителя TL071

Рисунок 2. Принципиальная схема операционного усилителя AD744

Кроме схемотехнических отличий данные ОУ отличаются друг от друга используемыми транзисторами – у AD774 более сокростные транзисторы, что конечно же сказывается на частоте единичного усиления. У AD744 частота единичного усиления не менее 13 МГц, а у TL071 – 3 МГц. Так же у них отличается уровень THD – у AD744 это 0,0003%, у TL071 от Texas Instruments – 0.003%, а у TL071 от STMicroelectronics – 0.01%, Ну и наконец в принципиальной схеме AD744 в генереторе тока имеются два подстроечных резистора, да, да, именно подстроечных. Размеется, что микросхемы не имеют шлицов для регулировки. Эти резисторы юстируются лазером после изготовления кристалла ОУ до получения оптимального режима работы диф каскада, и как следствие – минимального уровня THD.
Даже не вникая глубоко в экономику должно быть понятно, что стоимость ОУ, приведенных в качестве примера будет отличаться в разы, а если точнее, то почти в 20 раз. Так же изначальные параметры компонентов объясняют засилие рынка TL071 от STMicroelectronics, ведь продавать эти популярные ОУ приходится по той же цене, что и ОУ от Texas Instruments – не каждому покупателю удается объяснить разницу. Большинство ориентируется только на название и не вникает в то, что одни и те же микросхемы от разных производителей отличаются даже точностью применяемых резисторов, не говоря уже о полупроводниках. На рисунке 3 показана принципиальная схема TL071 от STMicroelectronics, номиналы пассивных компонентов отличаются от номиналов, показанных на рисунке 1:

Рисунок 3. Принципиальаня схема ОУ TL071 от STMicroelectronics

Учитывая то, что разброс параметров резисторов считается от последнего знака и обычно составляет 5% получаем, что разброс резисторов в диф каскаде для микросхемы от STMicroelectronics составляет 5% от сотен Ом – последнний знак это 0,3 кОм, а для микросхемы от Texas Instruments это будет 5% от едениц Ома, ведь в документации от завода прописан номинал в 1080 Ом.
Для большей наглядности рассмотрим параметры ОУ, позиционируемых как аудио:

Наименование (тип корпуса)	Напряжение питания, В	Входное сопротивление, МОм	Выходной ток, мА	Частота единичного усиления, МГц	Скорость нарастания выходного напряжения	Уровень THD
ОДИНАРНЫЕ
AD8065 (SIOC, SOT, MSOP)	±5…12	10000	30	145	180
AD8033 (SIOC, SOT, MSOP)	±5…12	10000	60	80	80
AD744 (SIOC, DIP)	±15	30000	25	13	75
AD844 (SIOC, DIP)	±15	10	80	60	2000
AD843 (SIOC, DIP, TO-8)	±15	1000	50	34	250
OPA134 (DIP, TO-8)	±15	10000	40	8	20	0.00008
OPA177 (SIOC, DIP)	±15	45	20	0.6	0.3	для интеграторов
TL071TI (SIOC, DIP)	±	10000	60	3	13	0.003
TL071ST (SIOC, DIP)	±	10000	60	2.5	8	0.01
СДВОЕННЫЕ
AD8019 (SOIC)	±12	10	200	180	400
AD8066 (SIOC, SOT, MSOP)	±5…12	1000	30	145	180
AD8022 (SIOC)	±5…12	0,02	100	50	50
AD828 (SIOC, DIP)	±5…15	0.3	50	130	450
AD8034 (SIOC, SOT, MSOP)	±5…12	1000	60	80	80
AD8397 (SIOC)	±5…12	87	170	63	53
AD826 (SIOC, DIP)	±5…15	0.3	50	50	350
AD827 (SIOC, DIP, E20A)	±5…15	0.3		50	300
AD8599 (SIOC)	±15		52	10	15
AD823 (SIOC, DIP)	±3…15	1000	17	16	25
OPA2134 (DIP, TO-8)	±15	10000	40	8	20
TL072TI (SIOC, DIP)	±15	10000	60	3	13	0.003
TL072ST (SIOC, DIP)	±15	10000	60	2.5	8	0.01
SSOP8 длина корпуса 4.4 мм, ширина 3.5 мм, шаг выводов 0.65 мм, длина выводов 1 мм DMP8 длина корпуса 5 мм, ширина 5 мм, шаг выводов 1.27 мм, длина выводов менее 1 мм EMP8 длина корпуса 4 мм, ширина 5 мм, шаг выводов 1.27 мм, длина выводов 1 мм DIP очень крупный корпус, выводы загнуты вниз (вставляется в “кроватку” или впаивается в отверстия на плате) Операционные усилители от Analog Devices имеют следующие габариты корпуса: SOIC_N (R8) длина корпуса 4 мм, ширина 5 мм, шаг выводов 1.27 мм, длина выводов более 1 мм MSOP (RM8) длина корпуса 3 мм, ширина 3 мм, шаг выводов 0.65 мм, длина выводов менее 1 мм

Для сравнения в таблицу включены ОУ широкого применения TL071, причем разных производителей.
Однако использование дорогих ОУ для усилителя имеет смысл лишь при наличии соответствующих акустических систем, прежде всего и не стоит забывать об источнике звукового сигнала.
Конечно же использование хороших ОУ в усилителе, работающем в комплекте со средненькими АС и бюджетным источником будет заметно, но все равно полностью раскрыть все возможности данный ОУ не получится – тракт полностью должен соответствовать выбранной ценой категорий.

Несколько видео об использовании ОУ в усилителях мощности и не только:

Адрес администрации сайта: [email protected]

Активные RC-фильтры

Усилитель с частотно-зависимым коэффициентом усиления является активным фильтром. ОУ является весьма подходящим элементом для реализации подобных фильтров. Для выбора типа цепей обратных связей используется теория синтеза фильтров.
На рис. 16 а,б представлены примеры ФНЧ первого и второго порядков.

Рис. 16

Обобщенные передаточные характеристики фильтров равны соответственно

или

где w_cp–частота среза, р-нормированная к w комплексная частота. Выбором параметров схемы можно реализовать фильтры Баттеворта, Чебышева, Бесселя. Так, например, для фильтра Баттерворта 1-го порядка должно выполняться

а для фильтра Баттерворта 2-го порядка

Все свойства фильтров различных типов любого порядка (обычно до 10), значения коэффициентов an рассчитаны и сведены в таблицы, имеющиеся в руководствах по проектированию фильтров.

Для построения активных фильтров высоких частот в выражении (1) следует осуществить замену р на 1/р.

Соответственно, схема ФВЧ получается из схемы ФНЧ взаимной заменой R и C в цепях, определяющих частотную характеристику. Так, схемы рис.16 приобретут вид рис.17 для ФВЧ.

Рис.17

Для построения полосовых фильтров осуществляют замену p на , где l– нормированная относительно резонансной частоты полоса пропускания фильтра. Добротность фильтра определяется как
Передаточная характеристика может быть записана как,

Где К₀-коэффициент усиления на резонансной частоте.

Полосовой фильтр может быть реализован в виде каскадного соединения ФНЧ и ФВЧ, но может быть создан и на одном ОУ, например, так, как показано на рис.18.

Рис.18

Здесь

Отсюда получаем

Низкочастотный фильтр для сабвуфера на одном ОУ

В многополосных акустических системах для разделения частот звукового сигнала применяются пассивные или активные фильтры. Если мы используем для воспроизведения звука широкополосной усилитель, то обычно частоты разделяются пассивными фильтрами, входящими в состав схемы колонки громкоговорителя. С выхода фильтра сигнал подается на соответствующий громкоговоритель (высокочастотный, среднечастотный или низкочастотный). Однако более эффективно (но более дорого) разделять частоты сигнала после ступени пердварительного усилителя, перед усилителем мощности. Тогда придется для каждой полосы частот использовать свой УМЗЧ, рассчитанный по частотному диапазону и по требуемой мощности на работу в заданной полосе звукового диапазона.

В простейшем случае мы можем добавить к нашей системе звукоусиления (домашний кинотеатр, звуковая подсистема компьютера и т.д.) низкочастотную колонку, которую принято называть Сабвуфером. Такая колонка позволит воспроизводить самые низкие частоты, которые обычно недоступны стандартным недорогим акустическим системам с небольшими громкоговорителями и малым объемом ящика. Требуется только одна колонка — сабвуфер, поскольку наш слух не воспринимает направленность звука на самых низких частотах. То есть, канал сабвуфера нужен только один, но придется на его входе просуммировать сигналы левого и правого стереоканалов.

Здесь представлена одна из возможных схем активного фильтра — предусилителя для канала сабвуфера:

Фильтр собран на классическом операционном усилителе 741. Можно использовать любой ОУ общего назначения. Лично я отдал бы предпочтение малошумящему NE5534 или половинке NE5532. Можно использовать также дешевые TL071, TL081 и т.д. Частот среза фильтра лежит в области 25-80 герц. Для питания фильтра необходимо использовать стабилизированный двухполярный источник напряжением +/- 12 в.

Список деталей:

R1,R3,R4 = 10K 1/4W
R2=100K 1/4W
CY1,CY2 = 0.22uF Polyester
C1,C2 = 10uF/25V Electrolytic
IC1 = uA741A Single Op-Amp Ic + 8 Pin Ic Socket
3 Pin Male & Female Connector x 2
2 Pin Male & Female Connector x 1
PCB as in required size 4.5 cm x 3.4 cm

Переведено с английского. Источник..

59 Частотно зависимые схемы усиления на оу

Фильтры электрических сигналов. Исходные положения.

Фильтры – электронные устройства, предназначенные для выделения или подавления сигналов в определенной полосе частот из сигнала широкого спектрального состава.

Типы фильтров:

1. ФНЧ – фильтр нижних частот

К(w) = К₀ = const, пока 0 £ w £ w_в

К(w) = 0, если w > w_в

Идеальный фильтр имеет характеристику прямоугольную, реальный – плавный переход.

В реальных фильтрах переход от полосы пропускания к полосе задержания занимает определенную область частот, где К(w) = var.

0 £ К(w) £ К₀

Фильтры 1-го порядка

ФНЧ пассивным является интегрирующая цепочка.

R_г = 0, z = ¥

;

z’₁ = R

z’₂ = -j

t = RC – постоянная времени интегрирования

w₀ = 1/t

Простейшее дифференциальное звено – ФВЧ

w₀ = 1/RC

С аналогичными характеристиками могут быть построены фильтры на L-R элементах.

Простейшим фильтром 1-го порядка на ОУ является интегратор (ФНЧ), а дифференциатор – это ФВЧ 1-го порядка.

K’(w) = -z’₂/z’₁

z’₁ = R₁

z’₂ = R₂||x’_c =

t = R₂*C

K’(w) = –

w₀ = 1/t

Если R₂/R₁ > 1, то имеет место усиление входного сигнала.

Если R₂ Þ ¥, то характеристика начинается от нулевой частоты (спад с К₀).

ФВЧ:

K’(w) = -z’₂/z’₁

z’₂ = R₂

z’₁ = R₁ – j

K’(w) = –

t₁ = CR₁; t₂ = CR₂ = t_дÞ

K’(w) =

Если

w₀ = 1/t₁

Если R₁ Þ 0, то характеристика идет до K_max

Дифференциатор на ОУ – фильтр 1-го порядка.

При дифференцировании входного сигнала ФВЧ подчеркивает шумы и высокочастотные сигналы, поэтому в дифференциаторе для исключения насыщения ОУ ВЧ сигналом его усиление на ВЧ ограничивают с помощью дополнительного резистора на входе R₁, что ограничивает диапазон дифференцирования.

Полосовой фильтр (усилитель переменного тока)

t₂ < t₁

К^дб = 20lg(R₂/R₁)

w_н = 1/t₁ = 1/R₁C₁

w_в = 1/t₂ = 1/R₂C₂

Когда t₂ =t₁, то пунктир.

Достоинства фильтров на ОУ:

Ø Усиление входного сигнала в выбранном диапазоне частот

Ø Фильтры более высоких порядков (2 и выше) в принципе могут быть построены при каскадном соединении фильтров 1го порядка, но при этом на каждый порядок необходим ОУ. Таким образом, например, в фильтрах 2-го порядка, требуются 2 ОУ. Известны схемы и структуры, которые позволяют реализовать фильтр 2-го порядка на одном ОУ.

Фильтры 2-го порядка на ОУ

В основе построения фильтра 2-го порядка широко используются свойства ОУ, которые позволяют рассматривать его как:

q ИНУН – источник напряжения управляемый напряжением. В простейшем случае – не инвертирующий усилитель, у которого

R_вх Þ ¥

R_вых Þ 0

U_вых = kU_вх

q ИТУН – источник тока, управляемый напряжением. Это источник тока на ОУ.

q ИНУТ – источник напряжения, управляемый током. Это инвертирующий усилитель.

q ИТУТ – источник тока, управляемый током. Это источник тока на ОУ в не инвертирующем включении.

Наиболее простая – ИНУН.

Фильтры на этих усилителях называют фильтрами Саллена и КИ или фильтры на основе ИНУН.

ФНЧ

ФВЧ

Используется не инвертирующее включение ОУ, в результате ОУ не нагружает фильтр. Включение С₁ и R₁ (для ФВЧ) в ОС обеспечивает необходимую крутизну передаточной функции фильтров. Т. к. это связь положительная, то необходимо, чтобы кb < 1 (для ПОС), в противном случае такая схема возбуждается и становится просто генератором. Поэтому существуют ограничения на выбор R₃ и R₄, т. к.

K_u = 1 + R₃/R₄, то

R₃/R₄ = 2 – a, где a – коэффициент затухания фильтра и определяет тип фильтра.

Фильтры 2-го порядка в зависимости от вида передаточной функции делятся на следующие типы:

I. Фильтры Баттерворта

v a = 1,414

v наклон характеристики = 40 дб/дек

v в пределах полосы пропускания характеристика гладкая

v фазовая характеристика нелинейная

Т. к. имеет место в схеме ПОС, то крутизна переходной характеристики может быть как больше, так и меньше 40 дб/дек.

II. Фильтр Чебышева

v a = 1,578¸0,766

Фильтр Чебышева имеет колебания в пределах полосы пропускания, но более крутую характеристику в переходной полосе. Чем круче переходная полоса, тем больше выбросы. Имеет более нелинейную ФЧХ, чем фильтр Баттерворта. Нелинейность ФЧХ для этих фильтров приводит к тому, что при прохождении импульсных сигналов появляются выбросы на них.

III. Фильтр Бесселя

v a = 1,732

Гладкая спадающая характеристика в пределах полосы пропускания и плавная в пределах переходной области, но скорость спада < 40 дб.

«+» линейная ФЧХ, т. е. Dj = 1/кw (кw)

Это эквивалентно тому, что все сигналы задерживаются линейно в полосе пропускания. Эти фильтры не искажают импульсные сигналы.

Фильтры используются для выравнивания и компенсации задержек, возникающих в линиях связи.

Также используются эллиптические фильтры, которые имеют неравномерную характеристику, как в полосе пропускания, так и в полосе заграждения, и более крутую характеристику в переходной области, чем фильтр Чебышева.

Фильтры высоких порядков (n > 2)

Строят на основе фильтров 1 и 2 порядков.

Если n = 6, то достаточно 3-х фильтров Саллена и Ки.

Если n = 5, то 2-х фильтров Саллена и Ки и 1-го фильтра 1 порядка и т. д.

При построении полосовых фильтров используют ФНЧ и ФВЧ соответствующего порядка, причем

На входе фильтра ставятся ФНЧ, которые ослабляют ВЧ шумы, что позволяет повысить отношение сигнал/шум в рабочей полосе.

Фильтры на гираторах

При построении фильтров 2-го порядка и выше минимальное число элементов получается, если использовать L-C элементы (последовательное и параллельный колебательный контур).

Однако на НЧ габариты таких фильтров значительны, т. к. необходимы большие L и С.

w₀ = 1/

С помощью ОУ можно синтезировать как эквивалент индуктивности и эквивалент емкости. Такие схемы принято называть конверторами сопротивлений. Они позволяют преобразовать R в – R и наоборот, x_L ® x_c. Т. е. используют емкость, а на выходе схемы – как индуктивность.

Гираторы – схемы, преобразующие реактивность сопротивление одного вида в реактивное сопротивление другого вида. В основе таких схем лежит также использование ИНУН, ИТУН и т. д.

L_экв = R₁*R₂*C, если R₁ >> R₂

R_экв = , где

Q – добротность синтезированной индуктивности

Q = 1/2

Добротность реальная: Q < 10

x_L = wL Þ при w ® x_L

С w ® x_c¯ Þ U_R₁ ® U_R₂ Þ

В т. а поступает через R₂ возрастающее напряжение.

Таким образом, с т. зр. частотных свойств схема ведет себя как эквивалентная индуктивность.

При соединении её с емкостью С₁ образуется последовательный колебательный контур L_эквС₁, его резонансная частота:

w₀ = 1/

Таким образом, особенно на НЧ можно строить эквивалентные индуктивности с малыми размерами, т. к. при большой величине R₁ емкости С может быть достаточно маленькой.

Синтезирование реактивности позволяет создавать фильтры высоких порядков эквивалентные LC фильтры на пассивных элементов с малыми габаритами. Однако такие фильтры имеют «-»:

Ø требуется источник питания;

Ø имеет меньшую добротность, чем пассивный;

Ø имеет большую нестабильность, особенно температурную;

Ø обладает худшими шумовыми характеристиками.

Универсальные фильтры на ОУ

Для построения ФНЧ, ФВЧ, ПФ требуются различные схемы, однако существуют структуры на ОУ, позволяющие на одной схеме получать все 3 характеристики. При построении таких фильтров используют как интеграторы, так и дифференциаторы на ОУ.

Структура универсального фильтра 2-го порядка на 3-х ОУ

R₁ = R₂ = R

C₁ = C₂ = C

f_ф = 1/(2pRC)

R₃ = R₅

|K| = R_oc/R₄ < 3

В основе структуры фильтра лежат 2 интегратора на ДА2 и ДА3, которые обеспечивают частотную характеристику схемы и порядок фильтра. Для построения универсального фильтра используются многопетлевые ОС через R₃, R₅ и R_oc, которые обеспечивают суммирование внешних и внутренних сигналов на ОУ ДА1. Обычно используют одинаковые элементы, тогда f_ср = 1/2pRC.

Внешними элементами являются конденсаторы С₁ и С₂. На выходе схемы ДА3 имеет место дважды проинтегрированный сигнал, т. е. выход фильтра ФНЧ. После ДА1 имеет место выход фильтра ФВЧ, т. к. на выход ДА1 имеет место сигнал, у которого из полного входного сигнала вычтены нижние частоты, следовательно, остаются только ВЧ. НА выходе ДА2 ослабляется ВЧ, следовательно, если R₁C₁ < R₂C₂ на выходе ДА2 остается полосовой сигнал или ПФ. Таким образом, в зависимости от использования выхода, эта схема выполняет функции ФНЧ, ФВЧ и ПФ, что позволяет на ее основе создавать различные фильтры.

По похожей структуре может быть построен универсальный фильтр и на дифференциаторах. Однако фильтр на интеграторах более устойчив.

Общее свойство фильтров на ОУ:

Потенциально устойчивые фильтры требуют использования полного числа ОУ. Фильтры с минимальным числом ОУ потенциально неустойчивы и при неблагоприятном сочетании параметров могут возбуждаться.

Фазовые фильтры на ОУ

Это фильтры, которые имеют характеристику пропускания в рабочей полосе = 1.

К(w) = 1

j(w) – меняется.

Такие фильтры строят на основе фазовращателей.

W(p) = (RCp – 1)/(RCp + 1), где p = jw

Информация в лекции “11 Дисперсия и поглощение света” поможет Вам.

w₀ = 1/RC

W(p) = (1 – RCp)/(1 + RCp)

Фазовое звено первого порядка

Для получения фазового звена более высоких порядков обеспечивается последовательное включение.

Фазовые фильтры используются для выравнивания фазовых характеристик цепей, например, совместно с ФНЧ, ФВЧ, а также для создания схем, обеспечивающих заданный сдвиг фаз (чаще всего p/2 – квадратурный сдвиг фаз) в заданной полосе частот (достаточно широкой). При кодировании, декодировании и передачи звуковых сигналов – квадратурная модуляция, демодуляция звуковых сигналов. Используются в модемах, сотовой связи и т. д.

Губчатые фильтры для аквариумов – Совместная игра в аквариуме

Губки для аквариума – отличный метод фильтрации для аквариумов.Из-за пористой поверхности губки и пена используются как для механической фильтрации (для физического удаления любых частиц отходов из аквариумной воды), так и для биологической фильтрации (для выращивания полезных бактерий, потребляющих токсичные отходы азота).

Если вы используете навесной фильтр, канистровый фильтр или другой настраиваемый аквариумный фильтр, в качестве фильтрующего материала аквариума часто используются губчатые подушечки. Губчатые или поролоновые подушечки можно легко обрезать по размеру, чтобы соответствовать размерам отсека для фильтрующего материала.Мы также рекомендуем использовать губки для аквариума для замены картриджей фильтра аквариума. Картриджи для аквариумных фильтров предназначены для одноразового использования и должны заменяться каждые несколько недель или месяцев, поскольку в конечном итоге они слишком забиваются отходами и больше не могут очищать воду. Однако губки для аквариумов можно чистить и использовать снова и снова, просто выжимая собранные отходы в ведре со старой аквариумной водой.

Еще один способ повысить эффективность фильтра для рыб – использовать губку для предварительной очистки аквариума.Губка предфильтра выглядит как губка в форме цилиндра с отверстием посередине. Поместите губку предварительного фильтра на всасывающую трубку фильтра аквариума, как если бы носок надели на ногу. Приемная губка предварительного фильтра предотвращает засасывание мальков рыб или крупных кусков мусора в двигатель аквариумного фильтра и их выжигание. Губка предварительной фильтрации для аквариума также имеет увеличенную площадь поверхности, которая идеально подходит для выращивания большего количества полезных бактерий, тем самым повышая биологическую фильтрацию вашего аквариума.

Далее, если вы ищете недорогой и простой в использовании фильтр для резервуаров, ознакомьтесь с нашей линией губчатых фильтров для аквариума. Наш губчатый фильтр (а также губка для аквариума и губки для предварительной фильтрации) изготовлен из крупнозернистой пены, поэтому его легче чистить, и он не так быстро забивается мусором. Зеленое утяжеленное основание и пластиковая подъемная трубка хорошо сочетаются в аквариуме с растениями и помогают скрыть любой рост зеленых водорослей, который может произойти. Наконец, этот губчатый фильтр для аквариума позволяет вам установить внутри воздушный камень, чтобы создавать более мелкие, более тихие пузырьки, которые имеют более эффективную мощность всасывания.Когда дело доходит до губки для аквариумов, у нас есть все необходимое.

Используйте стрелки влево / вправо для навигации по слайд-шоу или проводите пальцем влево / вправо при использовании мобильного устройства

Общие фильтры AWS – документация хранителя облака

Фильтры

сигнализация

Фильтровать метрические фильтры журнала на основе связанных аварийных сигналов.

пример

 политики:
  - name: log-metrics-with-alarms
    ресурс: aws.логарифмический
    фильтры:
      - тип: сигнализация
        ключ: AlarmName
        значение: настоящее

 объектов недвижимости:
  дефолт:
    тип: объект
  ключ:
    тип: строка
  op:
    перечисление:
    - экв
    - равный
    - ne
    - не равный
    - gt
    - больше чем
    - ge
    - gte
    - ле
    - lte
    - lt
    - меньше, чем
    - шарик
    - регулярное выражение
    - regex-case
    - в
    - ni
    - не в
    - содержит
    - разница
    - пересекаться
  тип:
    перечисление:
    - тревога
  ценить:
    один из:
    - тип: массив
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
  value_from:
    additionalProperties: 'False'
    характеристики:
      expr:
        один из:
        - тип: целое число
        - тип: строка
      формат:
        перечисление:
        - csv
        - json
        - текст
        - csv2dict
      URL:
        тип: строка
    требуется:
    - url
    тип: объект
  value_regex:
    тип: строка
  тип значения:
    перечисление:
    - возраст
    - целое число
    - истечение срока
    - нормализовать
    - размер
    - сидр
    - cidr_size
    - поменять местами
    - resource_count
    - expr
    - unique_size
    - Дата
    - версия
требуется:
- тип

проверка разрешений

Проверить разрешения IAM, связанные с ресурсом.

пример

Найти пользователей, которые могут создавать других пользователей

Политики

:
  - имя: суперпользователи
    ресурс: aws.iam-user
    фильтры:
      - тип: проверка-разрешения
        совпадение: разрешено
        действия:
         - iam: CreateUser

пример

Найти пользователей с доступом ко всем сервисам и действиям

Политики

:
  - имя: admin-users
    ресурс: aws.iam-user
    фильтры:
      - тип: проверка-разрешения
        совпадение: разрешено
        действия:
          - '*: *'

По умолчанию границы разрешений проверены.

 объектов недвижимости:
  действия:
    Предметы:
      тип: строка
    тип: массив
  границы:
    тип: логический
  соответствие:
    один из:
    - перечисление:
      - разрешается
      - отклонен
    - $ ref: '# / definitions / filters / valuekv'
    - $ ref: '# / определения / фильтры / значение'
  оператор матча:
    перечисление:
    - а также
    - или
  тип:
    перечисление:
    - проверка разрешений
требуется:
- действия
- соответствие

свойства клиента

Фильтрация каталогов рабочей области на основе свойств клиента рабочей области.

пример

 политики:
  - имя: учетные данные клиента рабочей области
    ресурс: aws.каталог-рабочие области
    фильтры:
     - тип: свойства клиента
       ключ: ReconnectEnabled
       значение: ВКЛЮЧЕНО

 объектов недвижимости:
  дефолт:
    тип: объект
  ключ:
    тип: строка
  op:
    перечисление:
    - экв
    - равный
    - ne
    - не равный
    - gt
    - больше чем
    - ge
    - gte
    - ле
    - lte
    - lt
    - меньше, чем
    - шарик
    - регулярное выражение
    - regex-case
    - в
    - ni
    - не в
    - содержит
    - разница
    - пересекаться
  тип:
    перечисление:
    - свойства клиента
  ценить:
    один из:
    - тип: массив
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
  value_from:
    additionalProperties: 'False'
    характеристики:
      expr:
        один из:
        - тип: целое число
        - тип: строка
      формат:
        перечисление:
        - csv
        - json
        - текст
        - csv2dict
      URL:
        тип: строка
    требуется:
    - url
    тип: объект
  value_regex:
    тип: строка
  тип значения:
    перечисление:
    - возраст
    - целое число
    - истечение срока
    - нормализовать
    - размер
    - сидр
    - cidr_size
    - поменять местами
    - resource_count
    - expr
    - unique_size
    - Дата
    - версия
требуется:
- тип

соответствие конфигурации

Отфильтруйте ресурсы по их соответствию одному или нескольким правилам конфигурации AWS.

Пример использования фильтра для поиска всех экземпляров ec2, у которых есть были зарегистрированы как несоответствующие за последние 30 дней против двух настраиваемые правила AWS Config.

пример

 политики:
  - имя: несоответствующий-ec2
    ресурс: ec2
    фильтры:
     - тип: соответствие конфигурации
       eval_filters:
        - тип: значение
          ключ: ResultRecordedTime
          value_type: возраст
          значение: 30
          op: меньше чем
       правила:
        - хранитель-ec2-шифрование-требуется
        - хранитель-ec2-теги-требуется

Также обратите внимание, что хранитель имеет прямую поддержку развертывания политик в виде конфигурации правила см. https: // cloudcustodian.io / docs / policy / lambda.html # config-rules

 объектов недвижимости:
  eval_filters:
    Предметы:
      один из:
      - $ ref: '# / definitions / filters / valuekv'
      - $ ref: '# / определения / фильтры / значение'
    тип: массив
  op:
    перечисление:
    - или
    - а также
  правила:
    Предметы:
      тип: строка
    тип: массив
  состояния:
    Предметы:
      перечисление:
      - СООТВЕТСТВУЕТ
      - NON_COMPLIANT
      - НЕПРИГОДНЫЙ
      - НЕДОСТАТОЧНЫЕ ДАННЫЕ
    тип: массив
  тип:
    перечисление:
    - соответствие конфигурации
требуется:
- правила

событие

Отфильтровать ресурс по событию.

 объектов недвижимости:
  дефолт:
    тип: объект
  ключ:
    тип: строка
  op:
    перечисление:
    - экв
    - равный
    - ne
    - не равный
    - gt
    - больше чем
    - ge
    - gte
    - ле
    - lte
    - lt
    - меньше, чем
    - шарик
    - регулярное выражение
    - regex-case
    - в
    - ni
    - не в
    - содержит
    - разница
    - пересекаться
  тип:
    перечисление:
    - мероприятие
  ценить:
    один из:
    - тип: массив
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
  value_from:
    additionalProperties: 'False'
    характеристики:
      expr:
        один из:
        - тип: целое число
        - тип: строка
      формат:
        перечисление:
        - csv
        - json
        - текст
        - csv2dict
      URL:
        тип: строка
    требуется:
    - url
    тип: объект
  value_regex:
    тип: строка
  тип значения:
    перечисление:
    - возраст
    - целое число
    - истечение срока
    - нормализовать
    - размер
    - сидр
    - cidr_size
    - поменять местами
    - resource_count
    - expr
    - unique_size
    - Дата
    - версия
требуется:
- тип

находка

Проверить, есть ли выводы Security Hub, связанные с ресурсами

 объектов недвижимости:
  запрос:
    тип: объект
  область:
    тип: строка
  тип:
    перечисление:
    - находка
требуется:
- тип

событие здоровья

Проверить, есть ли события работоспособности операций (phd), связанные с ресурсами

https: // aws.amazon.com/premiumsupport/technology/personal-health-dashboard/

События работоспособности сохраняются в виде аннотации к ресурсу.

Custodian также поддерживает реагирование на события phd в режиме выполнения лямбда.

 объектов недвижимости:
  категория:
    Предметы:
      перечисление:
      - проблема
      - accountNotification
      - scheduleChange
    тип: массив
  статусы:
    Предметы:
      перечисление:
      - открытым
      - предстоящие
      - закрыто
      тип: строка
    тип: массив
  тип:
    перечисление:
    - оздоровительное мероприятие
  типы:
    Предметы:
      тип: строка
    тип: массив
требуется:
- тип

iam-анализатор

Анализируйте политики доступа к ресурсам с помощью AWS IAM Access Analyzer.

Анализатор доступа использует логические рассуждения для анализа встроенных ресурсов. Политики доступа iam для определения доступа за пределами зоны доверия.

Политики

:
  - название: s3-check
    ресурс: aws.s3
    фильтры:
      - тип: iam-analyzer
        ключ: isPublic
        значение: true

 объектов недвижимости:
  анализатор:
    тип: строка
  дефолт:
    тип: объект
  ключ:
    тип: строка
  op:
    перечисление:
    - экв
    - равный
    - ne
    - не равный
    - gt
    - больше чем
    - ge
    - gte
    - ле
    - lte
    - lt
    - меньше, чем
    - шарик
    - регулярное выражение
    - regex-case
    - в
    - ni
    - не в
    - содержит
    - разница
    - пересекаться
  тип:
    перечисление:
    - iam-анализатор
  ценить:
    один из:
    - тип: массив
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
  value_from:
    additionalProperties: 'False'
    характеристики:
      expr:
        один из:
        - тип: целое число
        - тип: строка
      формат:
        перечисление:
        - csv
        - json
        - текст
        - csv2dict
      URL:
        тип: строка
    требуется:
    - url
    тип: объект
  value_regex:
    тип: строка
  тип значения:
    перечисление:
    - возраст
    - целое число
    - истечение срока
    - нормализовать
    - размер
    - сидр
    - cidr_size
    - поменять местами
    - resource_count
    - expr
    - unique_size
    - Дата
    - версия
требуется:
- тип


Фильтр asg по изображению

пример

 политики:
  - имя: не-windows-asg
    ресурс: asg
    фильтры:
      - тип: изображение
        ключ: Платформа
        значение: Windows
        op: ne

 объектов недвижимости:
  дефолт:
    тип: объект
  ключ:
    тип: строка
  op:
    перечисление:
    - экв
    - равный
    - ne
    - не равный
    - gt
    - больше чем
    - ge
    - gte
    - ле
    - lte
    - lt
    - меньше, чем
    - шарик
    - регулярное выражение
    - regex-case
    - в
    - ni
    - не в
    - содержит
    - разница
    - пересекаться
  тип:
    перечисление:
    - изображение
  ценить:
    один из:
    - тип: массив
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
  value_from:
    additionalProperties: 'False'
    характеристики:
      expr:
        один из:
        - тип: целое число
        - тип: строка
      формат:
        перечисление:
        - csv
        - json
        - текст
        - csv2dict
      URL:
        тип: строка
    требуется:
    - url
    тип: объект
  value_regex:
    тип: строка
  тип значения:
    перечисление:
    - возраст
    - целое число
    - истечение срока
    - нормализовать
    - размер
    - сидр
    - cidr_size
    - поменять местами
    - resource_count
    - expr
    - unique_size
    - Дата
    - версия
требуется:
- тип

лесозаготовка

Проверяет состояние и атрибуты ведения журнала Redshift.

пример

 политики:

    - имя: redshift-logging-bucket-and-prefix-test
      ресурс: красное смещение
      фильтры:
       - тип: лесозаготовка
         ключ: LoggingEnabled
         значение: true
       - тип: лесозаготовка
         ключ: S3KeyPrefix
         значение: "accounts / {account_id}"
       - тип: лесозаготовка
         ключ: BucketName
         значение: "красные смещения"

 объектов недвижимости:
  дефолт:
    тип: объект
  ключ:
    тип: строка
  op:
    перечисление:
    - экв
    - равный
    - ne
    - не равный
    - gt
    - больше чем
    - ge
    - gte
    - ле
    - lte
    - lt
    - меньше, чем
    - шарик
    - регулярное выражение
    - regex-case
    - в
    - ni
    - не в
    - содержит
    - разница
    - пересекаться
  тип:
    перечисление:
    - протоколирование
  ценить:
    один из:
    - тип: массив
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
  value_from:
    additionalProperties: 'False'
    характеристики:
      expr:
        один из:
        - тип: целое число
        - тип: строка
      формат:
        перечисление:
        - csv
        - json
        - текст
        - csv2dict
      URL:
        тип: строка
    требуется:
    - url
    тип: объект
  value_regex:
    тип: строка
  тип значения:
    перечисление:
    - возраст
    - целое число
    - истечение срока
    - нормализовать
    - размер
    - сидр
    - cidr_size
    - поменять местами
    - resource_count
    - expr
    - unique_size
    - Дата
    - версия
требуется:
- тип

с маркировкой для работы

Фильтровать ресурсы для указанного тега будущего действия

Фильтрует ресурсы по тегу «maid_status», который указывает будущее дата для действия.

Фильтр анализирует значения тегов в поисках «op @ date» нить. Дата анализируется и сравнивается с сегодняшней датой, фильтр будет успешным, если сегодняшняя дата совпадает с целевой.

Необязательный параметр “skew” обеспечивает увеличение сегодняшнего поставить дату на несколько дней вперед. Пример использования может отправить последнее уведомление по электронной почте за несколько дней до прекращения экземпляра или моментального снимка тома перед удалением.

Необязательный параметр «skew_hours» обеспечивает увеличение текущего time на несколько часов вперед.

По желанию, параметр «tz» можно использовать для указания часового пояса. для интерпретации часов (значение по умолчанию – «utc»)

Политики

:
  - название: ec2-stop-mark
    ресурс: ec2
    фильтры:
      - тип: помеченный для операции
        # Используемый тег по умолчанию - maid_status
        # но это можно настроить
        tag: custodian_status
        op: стоп
        # Еще один необязательный тег - skew
        tz: utc
    действия:
      - тип: стоп

 объектов недвижимости:
  op:
    тип: строка
  перекос:
    минимум: 0
    тип: число
  skew_hours:
    минимум: 0
    тип: число
  ярлык:
    тип: строка
  тип:
    перечисление:
    - отмечен для операции
  tz:
    тип: строка
требуется:
- тип

метрики

Поддерживает фильтры метрик наблюдения за облаком для ресурсов.

Поддерживаются все ресурсы с метриками наблюдения за облаком.

Документы по облачным показателям наблюдения

 - имя: ec2-underutilized
  ресурс: ec2
  фильтры:
    - тип: метрики
      имя: CPUUtilization
      дней: 4
      период: 86400
      значение: 30
      op: меньше чем

Периоды примечаний, когда ресурс не отправляет метрики, не являются частью вычисленной статистики, как в случае остановленного экземпляра ec2, ни для того, чтобы новые ресурсы существовали весь период.т.е. остановка для экземпляра ec2 не снизит средняя загрузка процессора.

Ключ «отсутствующего значения» позволяет политике указать значение по умолчанию. значение, когда у CloudWatch нет данных для отчета:

 - имя: elb-low-request-count
  ресурс: elb
  фильтры:
    - тип: метрики
      имя: RequestCount
      статистика: Сумма
      дней: 7
      значение: 7
      пропущенное значение: 0
      op: меньше чем

Эта политика соответствует любому ELB с менее чем 7 запросами за последнюю неделю.. * $: тип: строка тип: объект пропущенное значение: тип: число имя: тип: строка пространство имен: тип: строка op: перечисление: – экв – равный – ne – не равный – gt – больше чем – ge – gte – ле – lte – lt – меньше, чем – шарик – регулярное выражение – regex-case – в – ni – не в – содержит – разница – пересекаться тип: строка процент-аттр: тип: строка период: тип: число статистика: перечисление: – В среднем – Сумма – Максимум – Минимум – SampleCount тип: строка тип: перечисление: – метрики ценить: тип: число требуется: – ценить – имя

сетевое расположение

На сетевом ресурсе определить пересечение атрибуты группы безопасности, атрибуты подсети и атрибуты ресурсов.

Вариант использования немного специализирован, в большинстве случаев используется подсеть и фильтры группы безопасности достаточно. но скажите, например, что вы хотели убедитесь, что экземпляр ec2 использовал только подсети и группы безопасности с заданным значением тега, и этот тег отсутствовал на ресурсе.

Пример

 политики:
  - имя: ec2-mismatched-sg-remove
    ресурс: ec2
    фильтры:
      - тип: сетевая локация
        сравните: ["ресурс", "группа безопасности"]
        ключ: "tag: TEAM_NAME"
        игнорировать:
          - "tag: TEAM_NAME": предприятие
    действия:
      - тип: изменить-безопасности-группы
        удалить: сетевое местоположение
        группа изоляции: sg-xxxxxxxx

 объектов недвижимости:
  сравнивать:
    дефолт:
    - ресурс
    - подсеть
    - группа безопасности
    описание: Какие элементы сетевого расположения следует учитывать при сопоставлении.Предметы:
      перечисление:
      - ресурс
      - подсеть
      - группа безопасности
    тип: массив
  игнорировать:
    Предметы:
      тип: объект
    тип: массив
  ключ:
    описание: выражение атрибута, которое должно быть сопоставлено
    тип: строка
  соответствие:
    по умолчанию: не равно
    перечисление:
    - равный
    - не равный
    тип: строка
  максимальная мощность:
    по умолчанию: 1
    заглавие: ''
    тип: целое число
  отсутствует-ок:
    по умолчанию: false
    описание: Как обрабатывать недостающие ключи в элементах, по умолчанию это вызывает ресурсы
      считаться неравным
    тип: логический
  тип:
    перечисление:
    - сетевая локация
требуется:
- ключ
- тип

в нерабочее время

График работы в нерабочее время для ресурсов см. В нерабочее время за особенности и конфигурацию.[0-9] {4} – [0-9] {2} – [0-9] {2} тип: строка тип: массив пропустить-дни-из: additionalProperties: ‘False’ характеристики: expr: один из: – тип: целое число – тип: строка формат: перечисление: – csv – json – текст – csv2dict URL: тип: строка требуется: – url тип: объект ярлык: тип: строка тип: перечисление: – в нерабочее время выходные: тип: логический только по выходным: тип: логический требуется: – в нерабочее время – default_tz – тип

в час

График работы в нерабочее время для ресурсов см. В нерабочее время за особенности и конфигурацию.[0-9] {4} – [0-9] {2} – [0-9] {2} тип: строка тип: массив пропустить-дни-из: additionalProperties: ‘False’ характеристики: expr: один из: – тип: целое число – тип: строка формат: перечисление: – csv – json – текст – csv2dict URL: тип: строка требуется: – url тип: объект ярлык: тип: строка тип: перечисление: – в час выходные: тип: логический только по выходным: тип: логический требуется: – в час – default_tz – тип

ops-элемент

Фильтрация ресурсов, связанных с существующими операционными элементами OpsCenter.

пример

Найдите экземпляры ec2 с открытыми элементами операций.

Политики

:
  - имя: ec2-instance-ops-items
    ресурс: ec2
    фильтры:
      - тип: ops-item
        # мы можем фильтровать по источнику, заголовку, приоритету
        приоритет: [1, 2]

 объектов недвижимости:
  приоритет:
    Предметы:
      перечисление:
      - 1
      - 2
      - 3
      - 4
      - 5
    тип: массив
  источник:
    тип: строка
  положение дел:
    дефолт:
    - Открытым
    Предметы:
      перечисление:
      - Открытым
      - В ходе выполнения
      - Решено
    тип: массив
  заглавие:
    тип: строка
  тип:
    перечисление:
    - опс-предмет
требуется:
- тип

уменьшить

Общий фильтр уменьшения для группировки, сортировки и ограничения ваших ресурсов.

В этом примере будет выбран самый продолжительный экземпляр из каждой ASG, затем случайным образом выберите 10% из них, максимум до 15 экземпляров.

пример

 - имя: самый старый экземпляр от asg
  ресурс: ec2
  фильтры:
    - "tag: aws: autoscaling: groupName": присутствует
    - тип: уменьшить
      group-by: "tag: aws: autoscaling: groupName"
      сортировка: "LaunchTime"
      заказ: по возрастанию
      предел: 1

Или вы можете случайным образом выбрать 10 процентов ваших ресурсов, но не более 15.

пример

 - имя: случайный выбор
  ресурс: ec2
  фильтры:
    - тип: уменьшить
      порядок: рандомизировать
      предел: 15
      предел-процент: 10

 объектов недвижимости:
  отказаться:
    минимум: 0
    тип: число
  процент сброса:
    максимум: 100
    минимум: 0
    тип: число
  группа по:
    один из:
    - тип: строка
    - ключ:
        тип: строка
      тип: объект
      value_regex: строка
      тип значения:
        перечисление:
        - нить
        - количество
        - Дата
  предел:
    минимум: 0
    тип: число
  предел-процент:
    максимум: 100
    минимум: 0
    тип: число
  нулевой порядок:
    перечисление:
    - первый
    - последний
  порядок:
    перечисление:
    - по возрастанию
    - по убыванию
    - задний ход
    - рандомизировать
  Сортировать по:
    один из:
    - тип: строка
    - ключ:
        тип: строка
      тип: объект
      value_regex: строка
      тип значения:
        перечисление:
        - нить
        - количество
        - Дата
  тип:
    перечисление:
    - уменьшать
требуется:
- тип

группа безопасности

Отфильтровать ресурс по связанным с ним группам безопасности.

 объектов недвижимости:
  дефолт:
    тип: объект
  ключ:
    тип: строка
  матч-ресурс:
    тип: логический
  op:
    перечисление:
    - экв
    - равный
    - ne
    - не равный
    - gt
    - больше чем
    - ge
    - gte
    - ле
    - lte
    - lt
    - меньше, чем
    - шарик
    - регулярное выражение
    - regex-case
    - в
    - ni
    - не в
    - содержит
    - разница
    - пересекаться
  оператор:
    перечисление:
    - а также
    - или
  тип:
    перечисление:
    - группа безопасности
  ценить:
    один из:
    - тип: массив
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
  value_from:
    additionalProperties: 'False'
    характеристики:
      expr:
        один из:
        - тип: целое число
        - тип: строка
      формат:
        перечисление:
        - csv
        - json
        - текст
        - csv2dict
      URL:
        тип: строка
    требуется:
    - url
    тип: объект
  value_regex:
    тип: строка
  тип значения:
    перечисление:
    - возраст
    - целое число
    - истечение срока
    - нормализовать
    - размер
    - сидр
    - cidr_size
    - поменять местами
    - resource_count
    - expr
    - unique_size
    - Дата
    - версия
требуется:
- тип

щит метрики

Специализированный фильтр метрик для щита

 объектов недвижимости:
  attr-multiplier:
    тип: число
  дней:
    тип: число
  Габаритные размеры:
    patternProperties:
      ^.* $:
        тип: строка
    тип: объект
  пропущенное значение:
    тип: число
  имя:
    тип: строка
  пространство имен:
    тип: строка
  op:
    перечисление:
    - экв
    - равный
    - ne
    - не равный
    - gt
    - больше чем
    - ge
    - gte
    - ле
    - lte
    - lt
    - меньше, чем
    - шарик
    - регулярное выражение
    - regex-case
    - в
    - ni
    - не в
    - содержит
    - разница
    - пересекаться
    тип: строка
  процент-аттр:
    тип: строка
  период:
    тип: число
  статистика:
    перечисление:
    - В среднем
    - Сумма
    - Максимум
    - Минимум
    - SampleCount
    тип: строка
  тип:
    перечисление:
    - щит-метрики
  ценить:
    тип: число
требуется:
- тип

подсеть

Отфильтровать ресурс по связанным с ним подсетям.

 объектов недвижимости:
  дефолт:
    тип: объект
  ключ:
    тип: строка
  матч-ресурс:
    тип: логический
  op:
    перечисление:
    - экв
    - равный
    - ne
    - не равный
    - gt
    - больше чем
    - ge
    - gte
    - ле
    - lte
    - lt
    - меньше, чем
    - шарик
    - регулярное выражение
    - regex-case
    - в
    - ni
    - не в
    - содержит
    - разница
    - пересекаться
  оператор:
    перечисление:
    - а также
    - или
  тип:
    перечисление:
    - подсеть
  ценить:
    один из:
    - тип: массив
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
  value_from:
    additionalProperties: 'False'
    характеристики:
      expr:
        один из:
        - тип: целое число
        - тип: строка
      формат:
        перечисление:
        - csv
        - json
        - текст
        - csv2dict
      URL:
        тип: строка
    требуется:
    - url
    тип: объект
  value_regex:
    тип: строка
  тип значения:
    перечисление:
    - возраст
    - целое число
    - истечение срока
    - нормализовать
    - размер
    - сидр
    - cidr_size
    - поменять местами
    - resource_count
    - expr
    - unique_size
    - Дата
    - версия
требуется:
- тип

подписка-фильтр

Фильтрация групп журналов CloudWatch по подпискам

пример

 политики:
  - имя: облачные-группы-с-подписками
    ресурс: группа журналов
    фильтры:
      - тип: подписка-фильтр
        ключ: destinationArn
        значение: arn: aws: lambda: us-east-1: 123456789876: функция: форвардер

 объектов недвижимости:
  дефолт:
    тип: объект
  ключ:
    тип: строка
  op:
    перечисление:
    - экв
    - равный
    - ne
    - не равный
    - gt
    - больше чем
    - ge
    - gte
    - ле
    - lte
    - lt
    - меньше, чем
    - шарик
    - регулярное выражение
    - regex-case
    - в
    - ni
    - не в
    - содержит
    - разница
    - пересекаться
  тип:
    перечисление:
    - подписка-фильтр
  ценить:
    один из:
    - тип: массив
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
  value_from:
    additionalProperties: 'False'
    характеристики:
      expr:
        один из:
        - тип: целое число
        - тип: строка
      формат:
        перечисление:
        - csv
        - json
        - текст
        - csv2dict
      URL:
        тип: строка
    требуется:
    - url
    тип: объект
  value_regex:
    тип: строка
  тип значения:
    перечисление:
    - возраст
    - целое число
    - истечение срока
    - нормализовать
    - размер
    - сидр
    - cidr_size
    - поменять местами
    - resource_count
    - expr
    - unique_size
    - Дата
    - версия
требуется:
- тип

количество тегов

Упростите подсчет тегов..

т.е. эти два блока эквивалентны

 - фильтры:
    - тип: значение
      op: gte
      количество: 8

- фильтры:
    - тип: tag-count
      количество: 8

 объектов недвижимости:
  считать:
    минимум: 0
    тип: целое число
  op:
    перечисление:
    - экв
    - равный
    - ne
    - не равный
    - gt
    - больше чем
    - ge
    - gte
    - ле
    - lte
    - lt
    - меньше, чем
    - шарик
    - регулярное выражение
    - regex-case
    - в
    - ni
    - не в
    - содержит
    - разница
    - пересекаться
  тип:
    перечисление:
    - количество тегов
требуется:
- тип

использование

Фильтрация ресурсов iam по их использованию API / службы.

Обратите внимание, что недавняя активность (последние 4 часа) может не отображаться, оценка против данных за последние 365 дней.

Каждая запись доступа к сервису проверяется на соответствие всем указанным атрибуты. Фильтры атрибутов могут быть указаны в краткой форме k: v пары или в полной форме как фильтр типа значения.

оператор соответствия позволяет указать, как ресурс обрабатывается в запись доступа к сервису совпадает. «Любой» означает одно соответствие служебная запись вернет ресурс политики как соответствующий.’все’ означает, что все записи доступа к сервису должны совпадать.

Найти пользователей iam, которые не пользовались услугами в течение последнего года

пример

 - имя: использование-неиспользованные-пользователи
  ресурс: iam-user
  фильтры:
    - тип: использование
      оператор соответствия: все
      LastAuthenticated: нуль

Найти пользователей iam, которые использовали Dynamodb за последние 30 дней

пример

 - имя: неиспользованные-пользователи
  ресурс: iam-user
  фильтры:
    - тип: использование
      ServiceNamespace: Dynamodb
      TotalAuthenticatedEntities: 1
      LastAuthenticated:
        тип: значение
        value_type: возраст
        op: меньше чем
        значение: 30
      оператор соответствия: любой

https: // aws.amazon.com/blogs/security/automate-analyzing-permissions-using-iam-access-advisor/

 объектов недвижимости:
  LastAuthenticated:
    один из:
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
    - $ ref: '# / определения / фильтры / значение'
  LastAuthenticatedEntity:
    один из:
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
    - $ ref: '# / определения / фильтры / значение'
  Наименование услуги:
    один из:
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
    - $ ref: '# / определения / фильтры / значение'
  ServiceNamespace:
    один из:
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
    - $ ref: '# / определения / фильтры / значение'
  TotalAuthenticatedEntities:
    один из:
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
    - $ ref: '# / определения / фильтры / значение'
  оператор матча:
    перечисление:
    - все
    - любой
  задержка опроса:
    тип: число
  тип:
    перечисление:
    - использование
требуется:
- матч-оператор

использование метрических

Отфильтровать квоты обслуживания по использованию, совместимо только с квотами обслуживания которые возвращают атрибут UsageMetric.

Предел по умолчанию – 80%

Политики

:
    - name: ограничение на использование квоты службы
      описание: |
          найти любые службы со статистикой использования
          более 80%
      ресурс: aws.service-quota
      фильтры:
        - UsageMetric: присутствует
        - тип: использование-метрика
          предел: 19

 объектов недвижимости:
  предел:
    тип: целое число
  тип:
    перечисление:
    - метрика использования
требуется:
- тип

значение

Стандартный фильтр значений с использованием jmespath

 объектов недвижимости:
  дефолт:
    тип: объект
  ключ:
    тип: строка
  op:
    перечисление:
    - экв
    - равный
    - ne
    - не равный
    - gt
    - больше чем
    - ge
    - gte
    - ле
    - lte
    - lt
    - меньше, чем
    - шарик
    - регулярное выражение
    - regex-case
    - в
    - ni
    - не в
    - содержит
    - разница
    - пересекаться
  тип:
    перечисление:
    - ценить
  ценить:
    один из:
    - тип: массив
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
  value_from:
    additionalProperties: 'False'
    характеристики:
      expr:
        один из:
        - тип: целое число
        - тип: строка
      формат:
        перечисление:
        - csv
        - json
        - текст
        - csv2dict
      URL:
        тип: строка
    требуется:
    - url
    тип: объект
  value_regex:
    тип: строка
  тип значения:
    перечисление:
    - возраст
    - целое число
    - истечение срока
    - нормализовать
    - размер
    - сидр
    - cidr_size
    - поменять местами
    - resource_count
    - expr
    - unique_size
    - Дата
    - версия
требуется:
- тип

впк

Отфильтровать ресурс по связанному с ним vpc.

 объектов недвижимости:
  дефолт:
    тип: объект
  ключ:
    тип: строка
  матч-ресурс:
    тип: логический
  op:
    перечисление:
    - экв
    - равный
    - ne
    - не равный
    - gt
    - больше чем
    - ge
    - gte
    - ле
    - lte
    - lt
    - меньше, чем
    - шарик
    - регулярное выражение
    - regex-case
    - в
    - ni
    - не в
    - содержит
    - разница
    - пересекаться
  оператор:
    перечисление:
    - а также
    - или
  тип:
    перечисление:
    - vpc
  ценить:
    один из:
    - тип: массив
    - тип: строка
    - тип: логический
    - тип: номер
    - тип: 'null'
  value_from:
    additionalProperties: 'False'
    характеристики:
      expr:
        один из:
        - тип: целое число
        - тип: строка
      формат:
        перечисление:
        - csv
        - json
        - текст
        - csv2dict
      URL:
        тип: строка
    требуется:
    - url
    тип: объект
  value_regex:
    тип: строка
  тип значения:
    перечисление:
    - возраст
    - целое число
    - истечение срока
    - нормализовать
    - размер
    - сидр
    - cidr_size
    - поменять местами
    - resource_count
    - expr
    - unique_size
    - Дата
    - версия
требуется:
- тип

Установка фильтра нижней полой вены (НПВ)

Что такое установка фильтра нижней полой вены?

Фильтр нижней полой вены (НПВ) – это небольшое устройство, которое может препятствовать проникновению сгустков крови в легкие.Нижняя полая вена – это большая вена в центре вашего тела. Устройство вводится во время короткой операции.

Вены – это кровеносные сосуды, по которым кровь и продукты жизнедеятельности с низким содержанием кислорода возвращаются к сердцу. Артерии – это кровеносные сосуды, по которым в организм поступает богатая кислородом кровь и питательные вещества. Тромбоз глубоких вен (ТГВ) – это сгусток крови, который образуется в вене глубоко внутри тела. Сгусток образуется, когда кровь сгущается и сгущается. В большинстве случаев этот сгусток образуется внутри одной из глубоких вен бедра или голени.

В венах ног есть крошечные клапаны, которые помогают крови возвращаться к сердцу. Но ТГВ может повредить один или несколько из этих клапанов. Это заставляет их ослабевать или становиться негерметичными. Когда это происходит, в ваших ногах начинает скапливаться кровь. Это также может произойти, если вы длительное время неподвижны. Обычно мышцы ног помогают крови подниматься по венам при сокращении мышц. Когда кровь течет по венам очень медленно, это увеличивает риск того, что клетки крови слипнутся и образуют сгусток.

ТГВ – серьезное заболевание, которое может вызывать отек, боль и болезненность в ноге. В некоторых случаях глубокий сгусток в вене ноги может вырваться и застрять в сосуде в легком. Это может вызвать закупорку сосуда, называемую тромбоэмболией легочной артерии. Легочная эмболия может вызвать сильную одышку и даже внезапную смерть.

Фильтр НПВ – это один из методов предотвращения тромбоэмболии легочной артерии. Ваша нижняя полая вена (НПВ) – это основная вена, по которой кровь с низким содержанием кислорода переносится из нижней части тела обратно к сердцу.Затем сердце перекачивает кровь в легкие, чтобы забрать кислород. Фильтр IVC – это небольшое, жилистое устройство. Когда фильтр помещается в вашу НПВ, кровь проходит мимо фильтра. Фильтр улавливает сгустки крови и не дает им попасть в сердце и легкие. Это помогает предотвратить тромбоэмболию легочной артерии.

Фильтр НПВ вводится через небольшой разрез в вене в паху или шее. В эту вену вводится тонкая гибкая трубка (катетер). Затем катетер осторожно вводят в вашу НПВ.Свернутый фильтр НПВ отправляется вместе с катетером. Фильтр оставляют на месте, а катетер удаляют. Затем фильтр расширяется и прикрепляется к стенкам IVC. Его можно оставить на месте навсегда. В некоторых случаях его можно удалить через некоторое время.

Важно понимать, что фильтры IVC не защищают от ТГВ. Вы все еще можете получить ТГВ. Фильтр помогает защитить вас от опасной для жизни тромбоэмболии легочной артерии, если у вас есть ТГВ.

Зачем мне может понадобиться установка фильтра нижней полой вены?

Вам может понадобиться фильтр IVC, если у вас есть ТГВ или тромбоэмболия легочной артерии, или если вы перенесли одно из этих заболеваний в прошлом.Вам может понадобиться фильтр IVC, если у вас высокий риск развития ТГВ. Все, что замедляет движение крови по венам, увеличивает риск ТГВ. Разнообразные условия могут увеличить ваши шансы на ТГВ, например:

Недавняя операция, которая снижает вашу подвижность и усиливает воспаление в организме, которое может привести к тромбообразованию
Заболевания, ограничивающие вашу подвижность, например травма или инсульт
Длительные путешествия, ограничивающие вашу мобильность
Травма глубокой вены голени
Наследственные заболевания крови, повышающие свертываемость
Беременность
Лечение рака
Курение
Ожирение
Пожилой возраст

Разжижающее кровь лекарство, такое как варфарин, также используется для лечения людей, подверженных риску тромбоэмболии легочной артерии.Разжижители крови можно использовать отдельно для предотвращения тромбоэмболии легочной артерии. Но в некоторых случаях их можно использовать вместе с фильтром IVC.

Однако у некоторых людей есть условия, делающие этот вид лекарства небезопасным. При приеме антикоагулянтов у них может возникнуть опасное кровотечение. Это может быть тот, у кого кровотечение в мозг в результате травмы или падения, или кровотечение в пищеварительном тракте. Чрезмерное кровотечение в этих областях может быть опасным для жизни. В этих случаях ваш лечащий врач может вместо этого порекомендовать только фильтр IVC для защиты от тромбоэмболии легочной артерии.

Каковы риски установки фильтра нижней полой вены?

Все процедуры имеют риски. Риски этой процедуры включают:

Инфекция
Чрезмерное кровотечение
Аллергическая реакция
Повреждение кровеносного сосуда в месте введения
Блокировка кровотока через полую вену, что может вызвать отек ног
Фильтр, который попадает в сердце или легкие, вызывая травму или смерть
Фильтр, который проникает через нижнюю полую вену, вызывая боль или вызывая повреждение других органов
Проблема с размещением фильтра
Постоянный риск образования тромба, который попадает в легкие

Ваши риски могут варьироваться в зависимости от вашего общего состояния здоровья, тяжести вашего состояния и других факторов.Спросите своего провайдера о том, какие риски наиболее актуальны для вас.

Как подготовиться к установке фильтра нижней полой вены?

Поговорите со своим врачом о том, как подготовиться к операции.

Ваш лечащий врач объяснит вам процедуру. Задайте любые вопросы, которые могут у вас возникнуть.
Вам будет предложено подписать форму согласия, которая дает ваше разрешение на выполнение процедуры. Внимательно прочтите форму и задавайте вопросы, если что-то непонятно.
Поговорите со своим провайдером о типе фильтра IVC, который у вас будет. Некоторые фильтры можно снять, когда риск ТГВ ниже. Другие предназначены для постоянного проживания в вашем IVC.
Сообщите своему врачу обо всех лекарствах, которые вы принимаете. Сюда входят лекарства, отпускаемые без рецепта, такие как аспирин, и все лекарства, отпускаемые по рецепту. В его состав также входят травы, витамины и другие добавки. Перед операцией вам может потребоваться прекратить прием некоторых лекарств, например антикоагулянтов.
Если вы курите, вам нужно бросить курить до операции. Курение может замедлить выздоровление. Поговорите со своим врачом, если вам нужна помощь в отказе от курения.
Не ешьте и не пейте после полуночи накануне операции.

Перед процедурой обязательно сообщите медицинскому персоналу, если вы:

Есть аллергия
Были ли в последнее время изменения в вашем здоровье, например, повышение температуры
Вы беременны или думаете, что беременны
Когда-либо были проблемы с седацией

Следуйте любым другим инструкциям вашего провайдера.

Что происходит при установке фильтра нижней полой вены?

Поговорите со своим врачом о том, чего ожидать во время процедуры. Обычно это занимает около часа. Процедуру выполняет интервенционный радиолог и бригада специализированных медсестер. Типичная процедура может выглядеть так:

Перед началом процедуры вам в руку или руку вставят капельницу (внутривенную). Вам введут седативный препарат через капельницу. Это сделает вас расслабленным и сонным во время процедуры.
Волосы в области процедуры могут быть удалены. Область можно обезболить под местной анестезией.
Ваш врач сделает небольшой разрез в этой области, чтобы получить доступ к основной вене, ведущей к НПВ.
В эту вену вводится длинная тонкая трубка (катетер).
Используя непрерывное рентгеновское излучение (рентгеноскопия), эта трубка будет перемещена вверх в IVC. Рентгеновский краситель (контрастное вещество) может быть отправлен в катетер. Это помогает четко показать НПВ на рентгеновских снимках.
Ваш врач вставит фильтр в IVC. Здесь фильтр расширится и прикрепится к стенкам вашего IVC.
Катетер будет удален.
Разрез на шее или паху будет закрыт и перевязан.

Что происходит после установки фильтра нижней полой вены?

После процедуры вы проведете несколько часов в палате восстановления. Просыпаясь, вы можете быть сонными и сбитыми с толку. Ваша медицинская бригада будет следить за вашими жизненно важными показателями, такими как частота сердечных сокращений и дыхание.Если понадобится, вам дадут обезболивающее. У вас может появиться головная боль или тошнота, но они должны быстро пройти.

Возможно, вы сможете вернуться домой в тот же день. Ваш лечащий врач расскажет вам больше о том, чего ожидать. Когда вы будете готовы отправиться домой, вам нужно будет попросить кого-нибудь из членов семьи или друга отвезти вас.

После процедуры у вас могут возникнуть боли. Вы можете заметить синяк в месте введения катетера. При необходимости вы можете принимать безрецептурные обезболивающие. Отдохните и избегайте физических упражнений в течение как минимум 24 часов.

Немедленно позвоните своему провайдеру, если у вас есть что-либо из следующего:

Холод или онемение одной из конечностей
Кровотечение в месте, которое не прекращается под давлением
Отек или боль в месте разреза, усиливающаяся
Утечка жидкости из места разреза
Покраснение или тепло в месте разреза
Лихорадка
Боль в груди
Не проходит головная боль или тошнота

Следуйте всем указаниям врача.Сюда входят любые советы о лекарствах, упражнениях и уходе за раной. Ваш врач может назначить лекарство, разжижающее кровь, чтобы предотвратить образование тромбов.

После лечения вам потребуется постоянное наблюдение. Возможно, вам потребуются дополнительные визуализационные тесты, чтобы убедиться, что ваш фильтр по-прежнему находится в правильном месте. Если у вас есть тип фильтра IVC, который можно удалить, вы можете использовать аналогичную процедуру в будущем для удаления устройства. Это можно сделать после того, как снизится риск ТГВ. В некоторых случаях съемный фильтр остается на месте.Это может произойти, если вокруг фильтра разрастается рубцовая ткань, которую невозможно удалить.

Следующие шаги

Перед тем, как согласиться на тест или процедуру, убедитесь, что вы знаете:

Название теста или процедуры
Причина, по которой вы проходите тест или процедуру
Какие результаты ожидать и что они означают
Риски и преимущества теста или процедуры
Каковы возможные побочные эффекты или осложнения
Когда и где вы должны пройти тест или процедуру
Кто будет проводить тест или процедуру и какова квалификация этого человека
Что бы произошло, если бы вы не прошли тест или процедуру
Любые альтернативные тесты или процедуры, о которых можно подумать
Когда и как вы получите результаты
Кому позвонить после теста или процедуры, если у вас возникнут вопросы или проблемы
Сколько вам придется заплатить за тест или процедуру

Руководство OP-Z: страницы параметров

4.страницы параметров

вернуться в меню

4.1 Введение в страницы параметров

поворот цветных циферблатов – основной способ управления параметрами OP-Z. Есть четыре бесконечных шкалы с цветовой кодировкой, а дорожки могут иметь до четырех страниц параметров, каждая из которых имеет свой уникальный цвет. научившись ориентироваться на этих страницах, вы быстро овладеете OP-Z.

4.2 переключение страниц

нажмите и отпустите Shift, чтобы переключить страницу параметров.Светодиодные индикаторы параметров показывают цветом, на какой странице вы находитесь.

4.3 справочная таблица

эта диаграмма показывает, что влияет на каждый параметр на разных страницах. страницы проиллюстрированы цветом, а функции меняются в зависимости от трека.

бочка / малый барабан / перк / сэмпл

светодиод
цвет

зеленый циферблат

синий
циферблат

желтый
циферблат

красный
циферблат

шаг

реверс

фильтр

резонанс

атака

распад

выдержать

выпуск

lfo
сумма

lfo
скорость

lfo
цель

lfo
форма

fx1 отправить

fx2 отправить

сковорода

уровень

бас / соло / аккорд / модуль

светодиод
цвет

зеленый циферблат

синий
циферблат

желтый
циферблат

красный
циферблат

параметр 1

парам 2

фильтр

резонанс

атака

распад

выдержать

выпуск

lfo
сумма

lfo
скорость

lfo
цель

lfo
форма

fx1 отправить

fx2 отправить

сковорода

уровень

arp

светодиод
цвет

зеленый циферблат

синий
циферблат

желтый
циферблат

красный
циферблат

параметр 1

парам 2

фильтр

резонанс

атака

распад

выдержать

выпуск

arp
скорость

arp
узор

arp
стиль

arp
диапазон

fx1 отправить

fx2 отправить

сковорода

уровень

fx1 / fx2

светодиод
цвет

зеленый циферблат

синий
циферблат

желтый
циферблат

красный
циферблат

параметр 1

парам 2

фильтр

резонанс

lfo
сумма

lfo
скорость

lfo
цель

lfo
форма

лента

светодиод
цвет

зеленый циферблат

синий
циферблат

желтый
циферблат

красный
циферблат

скорость

точная настройка

фильтр

резонанс

fx1 отправить

fx2 отправить

сковорода

уровень

мастер

светодиод
цвет

зеленый циферблат

синий
циферблат

желтый
циферблат

красный
циферблат

припев

привод

фильтр

резонанс

движение

светодиод
цвет

зеленый циферблат

синий
циферблат

желтый
циферблат

красный
циферблат

фары

светодиод
цвет

зеленый циферблат

синий
циферблат

желтый
циферблат

красный
циферблат

цвет

альтернативный цвет

скорость

интенсивность

4.4 lfo

depth
этот диск управляет тем, как lfo применяется к целевому параметру. в среднем положении он ничего не делает, а lfo отключен. поверните направо, чтобы добавить lfo к целевому параметру, поверните налево, чтобы вычесть. некоторые сигналы lfo колеблются между положительными и отрицательными значениями, в этом случае направление глубины определяет, в каком направлении он идет первым.

rate
шкала скорости делится на синхронизируемые скорости:
1/64, 1/32, 1/16, 1/8, 1/4, 1/2, 1/1, 2/1, слева от центральное положение.поворот вправо управляет свободным темпом, который не синхронизируется с темпом.

пункт назначения
набор номера пункта назначения циклически переключается между восемью целями.
см. Таблицу ниже.

shape
циферблат формы управляет формой сигнала lfo. первые шесть значений свободны, последние шесть запускаются, что означает, что они перезапускаются каждый раз, когда воспроизводится нота.

цвет светодиода

пункт назначения

параметр 1

параметр 2

фильтр отсечки

резонансный фильтр

атака

шаг

сковорода

объем

цвет светодиода

форма

синус

треугольник

квадрат

пила

случайный

гироскоп

цвет светодиода

форма

звонок

треугольник

квадрат

пила

случайный

пила (одинарная)

предыдущая глава

вернуться в меню

следующая глава

Цепь универсального фильтра

.Глоссарий электронных и технических терминов «Активный фильтр операционного усилителя».

Словарь по электротехнике
“А” “B” “C”, “D”, “E”, “F”, “ГРАММ”, “ЧАС”, “Я”, “J”, “К”, “L”, «М»,
«Н», “О”, “П”, “Q”, “Р”, “S”, “Т”, “U”, “V”, “W”, “ИКС”, “Y”, “Z”

Полнопроходной фильтр

Полнопроходный фильтр пропускает все частоты, поступающие на вход схемы, но добавляет фазовый сдвиг. Таким образом, фильтр All-Pass – это вообще не фильтр, а скорее фазовращатель. два основных типа – это схема с отводом фазы и схема с запаздыванием по фазе.

Активный фильтр операционного усилителя.
Эти две схемы представляют собой операционный усилитель, используемый в качестве универсального фильтра [схема с постоянной амплитудой и фазой]. Обе схемы настроены как неинвертирующие усилители. Однако с указанными номиналами резисторов коэффициент усиления усилителей равен единице [+1]. Коэффициент усиления неинвертирующего операционного усилителя равен:
Vo = ([R2 + R3] / R2) x Vin.

Однако в этом случае резистор устанавливается равным, или R1 = R2 = R3. Любое значение резистора подлежит оплате; однако более низкие значения имеют тенденцию потреблять больший ток, а очень высокие значения имеют тенденцию вызывать шум [в чувствительных приложениях].
Общие значения могут находиться в диапазоне от; 1 кОм, 2,2 кОм, 3,3 кОм, 4,7 кОм и 10 кОм

Сдвиг фазы изменяется от 0 градусов при постоянном токе до 90 градусов при;
фазовый сдвиг 90 градусов; 1 / [2 x 3,14 x R x C1]
, а затем сдвиг фазы до 180 градусов на более высоких частотах.

Эта первая схема универсального фильтра сконфигурирована для использования одного источника питания [Vcc] и земли.

Полнопроходной фильтр

Во втором примере схемы универсального фильтра в операционном усилителе используется двойное питание или как положительное, так и отрицательное напряжение.В этом случае R1 принимается равным половине Vcc. В остальном схема идентична первой схеме, показанной выше.

Полнопроходной фильтр

Операционный усилитель 741, используемый в качестве примера вывода, имеет рассеиваемую мощность 500 мВт, входное напряжение +/- 15 В и напряжение питания +/- 18 В. Однако рейтинг зависит от фактически используемой микросхемы, поэтому сверьтесь с таблицей данных. 741C является прямой заменой 709C, LM201, MC1439 и 748 в большинстве приложений. Конечно, после LM741 выпущено множество операционных усилителей, которые также можно рассматривать как замену этому устройству.Хотя из-за того, что 741 является устройством общего назначения, компании обычно перечисляют детали в качестве замены, потому что их будет бесконечное количество [более низкая мощность, высокое напряжение, более высокая частотная характеристика и так далее].

741 также можно скомпенсировать с помощью смещенных нулевых выводов для центрирования выхода при нулевом напряжении. Обратите внимание, что сдвоенные корпуса не имеют контактов частотной компенсации. 741 по определению имеет в комплекте только один усилитель.

Обратите внимание, что в некоторых из этих схем операционный усилитель имеет инвертирующий вход в верхней части диаграммы компонентов, в то время как в других случаях инвертирующий вход находится ниже неинвертирующего входа.Его стандартная практика – переставлять положения входных или выходных контактов на схематической диаграмме, чтобы сделать схему более простой для чтения или менее сложной. Большинство инструментов САПР позволяют использовать разные версии детали с разным расположением штифтов.

Продолжить чтение о фильтрах операционного усилителя:
Конструкция активного фильтра низких частот
Конструкция активного фильтра высоких частот
Полосовой фильтр
Конструкция активного режекторного фильтра

ECE 392 Лаборатория 5: Операционные усилители; Активные фильтры

ЗАДАЧИ

Амплитудно-частотная характеристика операционных усилителей.Связь между пропускной способностью и прирост. Скорость нарастания. Разработка активных фильтров первого порядка с операционными усилителями.

ВВЕДЕНИЕ

Перед сборкой фильтров с работоспособным усилители (так называемые активные фильтры) мы должны исследовать частоту отклик простой схемы операционного усилителя. Схема ведет себя, по сути, как низкий пропускной фильтр и, следовательно, может использоваться в качестве усилителя только на ограниченной частоте диапазон. К этим схемам применяется правило, согласно которому произведение коэффициента усиления на полосу пропускания (GBP) является постоянным.Это означает, что можно торговать на прибыль для более широкой частотной характеристики. Характеристики популярного операционного усилителя 741 дайте усиление разомкнутого контура (без обратной связи) как 200000 и ограничение полосы пропускания частота всего 5 Гц (GPB = 1 МГц). Из правила фунта стерлингов можно ожидать, что для Например, полоса пропускания 100 кГц с усилением 10. Есть много других операционных усилителей. на рынке сегодня с большим фунтом стерлингов.

Частотная характеристика – не единственная характеристика, ограничивающая скорость усилитель.Скорость нарастания или максимальная скорость увеличения выходного напряжения часто бывает более важно во многих приложениях, требующих большой амплитуды сигнала. К понять разницу между ними, примите во внимание тот факт, что частотная характеристика определяется независимо от амплитуды сигнала. Если, однако, выходная амплитуда увеличивается (скажем, за счет увеличения входного напряжения, не обязательно усиления), тогда напряжение должно увеличиваться быстрее (в В / мкс), поскольку наклон синусоиды увеличивается, даже если его частота не меняется.Внутренняя структура операционного усилителя схема ограничивает этот максимальный наклон, из-за чего крутые участки синусоиды выглядят как пандус, искажающий сигнал. Уменьшение амплитуды сигнала без понижение частоты восстанавливает правильную форму сигнала.

PRELAB

Разработайте фильтр нижних и верхних частот первого порядка. пропускайте фильтры, используя операционный усилитель и компоненты, имеющиеся в вашем комплекте. Выбирать разумные f _-3дБ частот, от десятков Гц до десятков кГц, чтобы вы могли протестировать эти схемы на своем стенде.Фильтр высоких частот должен иметь гораздо меньшее f _{-3 дБ}, чем фильтр нижних частот. Смоделировать производительность цепей (частотная характеристика) с Multisim.

Артикулы:

С. Франко “Дизайн с операционными усилителями и аналоговыми интегральными схемами “, McGraw-Hill 1988. Глава 3, особенно раздел 3.3.

Одноступенчатые активные фильтры низких и высоких частот

ЛАБОРАТОРИЯ

Необходимое оборудование со склада: зонд осциллографа, коробка замены сопротивления, ведет.

1. ЧАСТОТА ОТВЕТА НЕИНВЕРТИРУЮЩИЙ УСИЛИТЕЛЬ И ПРОДУКТ ПОЛОСЫ УСИЛЕНИЯ (GBP)

Соберите неинвертирующий усилитель с низким коэффициентом усиления, до 10. Проверьте его частотный отклик. Производительность операционного усилителя ограничена на высокой частоте; Это ведет себя как фильтр нижних частот. Измерьте его пропускную способность, которая определяется f _{-3 дБ} частота.
Повторите измерения полосы пропускания еще для двух наборов резисторов с усилителем. усиление в диапазоне десятков и сотен.Измерьте усиление и полосу пропускания в каждом кейс.
ПРИМЕЧАНИЕ: Нет необходимости измерять полное частотное распределение для три случая. Измерьте его для первого случая, а затем быстро найдите f _{-3 дБ} для двух других. Хороший способ – посмотреть на фазовый сдвиг между входными и выходные сигналы.

2. КОЭФФИЦИЕНТ НАСОСА

Измерьте скорость нарастания неинвертирующего усилителя, запитав квадрат волна на входе.Вы получите этот параметр из крутизны выходного форма волны, которая не изменится с увеличением амплитуды сигнала.

3. ФИЛЬТР НИЗКОГО ПРОХОДА

Создайте фильтр нижних частот своей конструкции и проверьте его частотную характеристику. Управляйте схемой синусоидальной волной и записывайте входной (постоянный) и выходной напряжение для разных частот. Не забудьте набрать больше очков на «интересная» часть кривой, рядом и намного выше f _-3dB.Сделайте предварительные графики зависимости амплитуды от частоты в лаборатория; у вас будет возможность заранее обнаружить, что что-то не так.
Измерьте также фазовый сдвиг между входными и выходными сигналами. Цель состоит в том, чтобы увидеть фазовый сдвиг при увеличении частоты, проходя через f _-3dB. Проведите измерения также на гораздо более низких и гораздо более высоких частотах, чем f- 3 дБ. Измерение фазового сдвига – точный метод определения характеристическая частота фильтра (f _-3дБ).

4. ФИЛЬТР ВЫСОКОПРОЧНОГО ДЕЙСТВИЯ

Создайте фильтр верхних частот своей конструкции и протестируйте его, как фильтр нижних частот, выше. Соберите схему на той же плате, но с использованием разных компонентов. Если у вас более одного операционного усилителя в одном корпусе, общая проводка источника питания будет обслуживать оба контура.

5. ПОЛОСНЫЙ ФИЛЬТР

Подключите две цепи (фильтр высоких и низких частот) последовательно к получить полосовой фильтр.(Имеет значение, что будет первым?) Убедитесь, что он работает как полосовой фильтр. В качестве альтернативы вы можете построить широкополосный фильтр с одним операционным усилителем, как показано на рисунке ниже. Для этого фильтра для хорошей работы частота нижних частот (low f _-3dB) должна быть намного ниже, чем частота ВЧ (высокая f _{-3 дБ}).

ОТЧЕТ

Помимо обычной информации о схемах, схемах и т. Д.приложить таблицы с данными измерений АЧХ (амплитуды и фазы). Измеренные частотные распределения должны быть представлены в виде дискретных точек, а модели Multisim – в виде непрерывных кривых на одних и тех же графиках. Это позволит легко сравнить данные с результатами моделирования. См. Инструкции по экспорту графиков Multisim в рабочие листы EXCEL, из которых можно создавать графики. Обсудите соответствие (или его отсутствие) между измеряемыми и смоделированными функциями.

Акриловый лист с УФ-фильтром OP-3 – Центр пластики каналов

Акриловый лист с УФ-фильтрацией OP-3 – Центр пластики каналов

Добавить в корзину не удалось. Убедитесь, что вы заполнили все необходимые поля.

Превышен порог количества. Попробуйте добавить меньшее количество или свяжитесь с нами для получения помощи.

Существующие клиенты

Если у вас уже есть учетная запись, войдите в систему

Мы отправили вам электронное письмо со ссылкой для обновления вашего пароля.

Сбросить пароль

Мы отправим вам электронное письмо для сброса пароля.

Новые клиенты

Создав учетную запись в нашем магазине, вы сможете сохранить свою информацию, чтобы ускорить процесс оформления заказа, а также просматривать и отслеживать заказы в своей учетной записи.

регистр

* примечание: пример проекта, созданного с использованием этого продукта

6 дюймов x 12 дюймов / 1/8 дюйма (0.118 дюймов / 3,0 мм) – 5,44 доллара США 12 дюймов x 12 дюймов / 1/8 дюйма (0,118 дюйма / 3,0 мм) – 10,85 долларов США 12 дюймов x 18 дюймов / 1/8 дюйма (0,118 дюйма / 3,0 мм) – 14,85 долларов США 12 дюймов x 24 / 1/8 дюйма (0,118 дюйма / 3,0 мм) – 19,80 долларов США 18 дюймов x 24 дюйма / 1/8 дюйма (0,118 дюйма / 3,0 мм) – 29,70 долларов США 18 дюймов x 32 дюйма / 1/8 дюйма (0,118 дюйма / 3,0 мм) ) – 44,55 долларов США 24 дюйма x 24 дюйма / 1/8 дюйма (0,118 дюйма / 3,0 мм) – 39,60 долларов США 24 дюйма x 36 дюймов / 1/8 дюйма (0,118 дюйма / 3,0 мм) – 59,40 доллара США 24 дюйма x 48 дюймов / 1/8 (0,118 дюйма / 3,0 мм) – 79,20 доллара США 2 дюйма x 2 дюйма Образец / 1/8 дюйма (0,118 дюйма / 3,0 мм) – 1,00 доллара США 48 дюймов x 96 дюймов (полный лист) / 1/8 дюйма (0,118 дюйма / 3,0 мм) Пользовательский размер / 1/8 дюйма (0.118 дюймов / 3,0 мм) – 6,40 доллара США

Если желаемая толщина недоступна для выбранного размера, выберите нестандартный размер в качестве размера.

Введите размеры с десятичным приращением 1/16 (0,0625).

Специальная ширина (дюймы):

Нестандартная длина (дюймы):

Артикул: PCA-200932

Количество

Требуется местный самовывоз

Требуется местный самовывоз для листов размером более 24 x 48 дюймов.

Добавить в корзину

Этот специальный кристально чистый акриловый лист обладает свойствами фильтрации УФ-излучения и предназначен для обрамления и защиты произведений искусства от вредного воздействия УФ-излучения.Лучше всего использовать при установке в раму вместо обычного стекла. Как и любой акрил, этот лист можно легко разрезать, формировать и изготавливать.

Выберите полный лист или предварительно нарезанный формат по специальной цене. Листы нарезки по размеру также доступны за дополнительную плату. Ищете индивидуальное предложение? Свяжитесь с нами через форму заказа здесь.

Технические характеристики

Непрозрачность	прозрачный
Поверхность	глянцевый
Специальный эффект	УФ-фильтрация
Передача света	92%
Допуск толщины	+/- 10%
Акрил Тип	Экструдированный
Маскировка	Бумага

Размеры предварительно вырезанных деталей являются номинальными с допуском на резку +/- 1/8 дюйма.

Фильтр на оу: Практическое применение операционных усилителей.Часть вторая.

Практическое применение операционных усилителей.Часть вторая.

Активные фильтры на ОУ.

введение в активные фильтры второго порядка

Активный или пассивный

Пассивный ≠ плохой

Гнусная индуктивность

Антониу и его имитация катушки индуктивности

Схема Саллена-Ки

Множественная обратная связь (MFB)

Заключение

Теги

ЧТО ТАКОЕ ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ.

Активные RC-фильтры

Низкочастотный фильтр для сабвуфера на одном ОУ

59 Частотно зависимые схемы усиления на оу

Фильтры электрических сигналов. Исходные положения.

Рекомендуемые файлы

Фильтры 1-го порядка

Полосовой фильтр (усилитель переменного тока)

Фильтры 2-го порядка на ОУ

Фильтры высоких порядков (n > 2)

Фильтры на гираторах

Универсальные фильтры на ОУ

Структура универсального фильтра 2-го порядка на 3-х ОУ

Фазовые фильтры на ОУ

Губчатые фильтры для аквариумов – Совместная игра в аквариуме

Общие фильтры AWS – документация хранителя облака

сигнализация

проверка разрешений

свойства клиента

соответствие конфигурации

событие

находка

событие здоровья

iam-анализатор


лесозаготовка

с маркировкой для работы

метрики

сетевое расположение

в нерабочее время

в час

ops-элемент

уменьшить

группа безопасности

щит метрики

подсеть

подписка-фильтр

количество тегов

использование

использование метрических

значение

впк

Установка фильтра нижней полой вены (НПВ)

Что такое установка фильтра нижней полой вены?

Зачем мне может понадобиться установка фильтра нижней полой вены?

Каковы риски установки фильтра нижней полой вены?

Как подготовиться к установке фильтра нижней полой вены?

Что происходит при установке фильтра нижней полой вены?

Что происходит после установки фильтра нижней полой вены?

Следующие шаги

Руководство OP-Z: страницы параметров

4.страницы параметров

4.1 Введение в страницы параметров

4.2 переключение страниц

4.3 справочная таблица

4.4 lfo

.Глоссарий электронных и технических терминов «Активный фильтр операционного усилителя».

Полнопроходной фильтр

ECE 392 Лаборатория 5: Операционные усилители; Активные фильтры

ЗАДАЧИ

ВВЕДЕНИЕ

PRELAB

Артикулы:

ЛАБОРАТОРИЯ

1. ЧАСТОТА ОТВЕТА НЕИНВЕРТИРУЮЩИЙ УСИЛИТЕЛЬ И ПРОДУКТ ПОЛОСЫ УСИЛЕНИЯ (GBP)

2. КОЭФФИЦИЕНТ НАСОСА

3. ФИЛЬТР НИЗКОГО ПРОХОДА

4. ФИЛЬТР ВЫСОКОПРОЧНОГО ДЕЙСТВИЯ
