Зачем необходим флюс (канифоль) при пайке

Просмотров 79 Опубликовано Обновлено

Во многих отраслях промышленности для соединения твердых материалов применяется такой способ, как пайка. Качественная работа зависит от наличия инструмента, оборудования и расходных материалов, одним из которых является флюс. Те, кто в детстве посещал кружок радиолюбителя или любил паять в домашних условия, знает, что такое флюс и зачем он нужен.

Флюс представляет собой особый сплав материалов, обладающий лёгкой структурой и применяемый для соединения двух разных материалов. При этом целесообразнее использовать вещество, подходящее для конкретного материала. То есть, определённый состав для эмалированных металлов, и совершенно другой – для соединения медных предметов.

Но те, кто впервые столкнулся с процедурой, не совсем понимают, для чего нужна канифоль при пайке. Знакомые с детства янтарные кусочки являются самым распространённым флюсом. От их применения пайка получается качественнее и быстрее. Благодаря канифоли припой лучше контактирует с поверхностями обоих материалов.

Задачи флюса при пайке таковы:

  • подготовить поверхности двух изделий;
  • очистить поверхность от различных плёнок и жиров;
  • снизить поверхностное натяжение в припое.

При использовании сплава увеличивается площадь контакта соединяемых предметов, что способствует прочному контакту. А также вещество продлевает срок службы спаянных элементов, потому что предотвращает образование новых процессов окисления в местах соединения. Вот зачем нужна канифоль и другие виды. Узнав, что это такое, следует разобраться с классификацией сплава.

Виды и характеристики

Сплавы для соединения классифицируются по тому, как воздействуют на элементы до, во время и после пайки. Та же канифоль, как и многие составы на её основе, относится к группе малоактивных флюсов. Если для чего такой флюс и нужен, то при пайке микросхем, где возможности состава полностью реализуются. Сплав хорошо удаляет тонкие оксидные плёнки с медных, латунных и других поверхностей. Но при этом не становится причиной возникновения коррозии из-за минимальной активности. При необходимости улучшить свойства канифоли вещество соединяют со скипидаром или спиртом. В итоге получают бескислотные или нейтральные виды. Такой вид часто применяется во время ремонта радиоэлектроники, а также при её производстве. В таких целях выбирается именно этот сплав, потому что флюс является диэлектриком и не образует утечек тока.

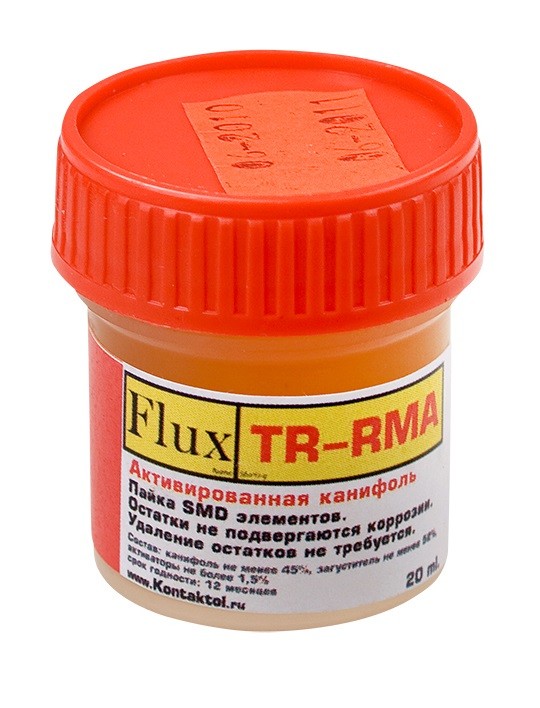

Если к канифоли добавляется кислота, то получается третий вид – активированный. Чаще всего в сплав входят органические кислоты и аминовые соединения в малых дозах. С его помощью удаётся соединить медные детали, а также серебряные, железные и никелевые.

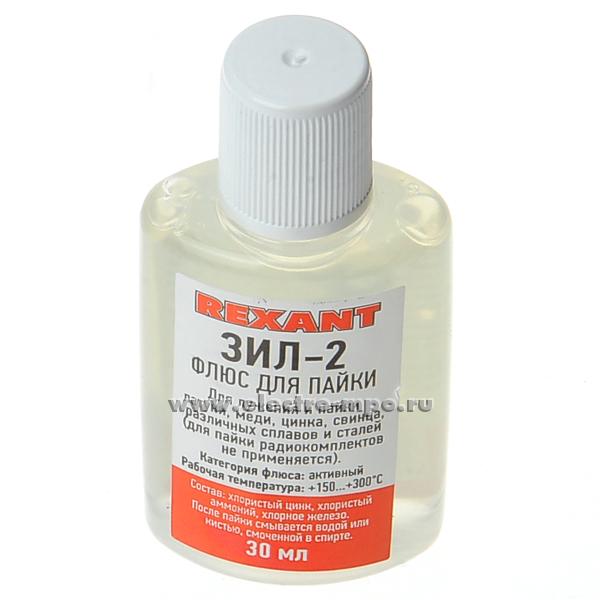

Активные флюсы, в состав которых входит соляная кислота, используется для соединения изделий из железа. Но если к ней добавить хлористый цинк, то получается «флюс паяльный». Такой состав выпускается не только в промышленности, но и в домашних условиях.

Он подходит для пайки элементов из серебра, меди и железа. Но флюс категорически запрещён для использования в радиоэлектронике. Потому что сплав обладает высокой электропроводимостью и химической активностью.

Флюсы также бывают антикоррозийными и защитными. Первый вид предназначен для удаления коррозии с поверхности элемента, а второй не допускает образования окислов на уже обработанной поверхности. Коррозийные флюсы рекомендуется применять, если поверхности обоих изделий подвержены появления ржавчины. В их состав входят такие вещества, как:

  • салициловая кислота;
  • технический вазелин;
  • этиловый спирт;
  • триэтаноамин.

Защитные флюсы – это знакомый всем вазелин, воск, сахарная пудра и оливковое масло.

Различия между сплавами

Припои и флюсы различаются также по физическому состоянию на жидкие, твёрдые и пастообразные. Благодаря такому разнообразию способы применения значительно расширяется. Например, жидкими славами обрабатывать труднодоступные места изделий, чтобы защитить от окисления. Зато количество подачи пастообразных флюсов легче проконтролировать при паянии.

Другой фактор, по которому различают сплавы – это температура. Существуют вещества, которые проявляют активность при высокой температуре, а есть другая группа, которая плавится при минусовой температуре. Тугоплавкий состав прочнее соединяет изделия. Но есть один нюанс из-за высокой температуры плавления состав может повредить саму деталь и вывести её из строя.

Флюсы, которые плавятся при температуре от 50 до 400 градусов, относятся к группе легкоплавких. Именно их применяют в радиоэлектронике. В состав флюсов входит свинец, олово и другие элементы. У каждого вида сплавов есть своё назначение, с учётом которого и нужно выбирать флюс для определённой работы.

Так, твёрдый флюс следует использовать для пайки изделий с большим диаметром, а мягкие сплавы подходят для соединения тонких поверхностей. Если требуется ремонт металлической посуды, то лучше отдать предпочтение «паяльному флюсу» — раствору цинка с соляной кислотой.

Преимущества сплавов заключается в предохранении ранее очищенных металлических поверхностей от окисления, а также соединении припоя с подготовленной поверхностью. Проверить, так ли уж необходим флюс, можно, если один раз попробовать спаять два разных изделия без вспомогательного материала.

Лучшие заменители

Применяемые в промышленности или профессиональными мастерами составы крайне редко можно обнаружить у простого обывателя в квартире. Но что делать, если возникнет необходимость в пайке. Чем заменить флюс? Одно из самых распространённых веществ – это растворённый в воде аспирин. Состав легко приготовить в домашних условиях – достаточно растолочь одну таблетку и высыпать порошок в ёмкость с водой. Полученный раствор используется как обычный жидкий флюс.

Другой заменитель – это уксусная или лимонная кислота. Эффективность флюсов, приготовленных в домашних условиях, ниже, чем оригинальных, но определённых показателей с ними добиться можно.

Использование концентрированной соляной кислоты – вот что улучшит показатели. Важно только аккуратно обращаться с кислотой, поскольку она опасна для здоровья. Паяемые изделия с помощью такого состава не должны быть тонкими.

Приготовить флюс в домашних условиях можно из ортофосфорной кислоты, которая продаётся в магазине и имеет неплохие показатели. Она прекрасно снимает окислы, жировые налёты и различные плёнки.

По каким характеристикам выбрать состав

Применяемые флюсы выбирают в соответствии со следующими требованиями:

  • способности к растяжке;
  • прочности;
  • способности проводить ток и тепло.

Вещество для пайки выбирается исходя из типа соединяемого металла, температуры как самого сплава, так и достигаемой во время процедуры. Нужно учитывать ещё прочность и устойчивость элементов к коррозии. Выбирая паяльные сплавы, следует использовать те, у которых удельный вес меньше. Тогда припой вытеснит флюс на поверхность изделия при нанесении.

Если выбираются паяльные флюсы для транзисторов, то применяются сверх лёгкоплавкие составы. Максимальная температура, при которой они активизируются, составляет 150 градусов.

Флюс или канифоль: что лучше

С помощью пайки соединяют разорванные кабели, ремонтируют инструмент, надежно подключают контакты. Вопрос о том, что лучше применять – флюс или канифоль, возникает у многих людей. Для получения ответа следует изучить качества канифоли и флюса.

Особенности канифоли

Канифоль обладает высокими диэлектрическими характеристиками, при устойчивости к воздействию влаги. С парами этой смолы полученное соединение выходит надежным и прочным – испаряются оксиды на наружной поверхности металлов, и припой равномерно растекается в месте контакта.

Плюсы канифоли в таких качествах:

  • простоте и удобству применения;
  • низкой цене;
  • низкой температуре плавления, не требующей чрезмерного нагрева паяльника;
  • влагоустойчивости, при длительном сроке хранения;
  • свойству разрывать оксидные пленки на расплавляемой поверхности.

К недостаткам канифоли относят:

  • низкую активность, что требует многократного применения при пайке;
  • способность поглощать влагу;
  • хрупкость, что создает сложности при хранении и перевозке.

Канифоль наносится на место соединения с жала паяльника

Выпускают несколько видов канифоли, каждая из которых лучше подходит для конкретных паяльных работ. Это средство для пайки выпускают в твердом, жидком или порошковом состоянии.

Жидкий состав продают во флаконах, снабженных кистью, для точечного нанесения.

Особенности флюса

Флюс предохраняет металл от взаимодействия с кислородом и последующего образования оксидов по поверхности соединения. Его применение улучшает качество соединения, с равномерностью распределения припоя. Исключается опасность окисления поверхностей, с получением надежного сцепления атомной структуры.

Этот материал не взаимодействует с соединяемыми поверхностями, что исключает образования оксидной пленки.

Отличается такими достоинствами:

  • низкой температурой нагрева;
  • небольшой удельной массой;
  • хорошим растеканием по соединяемым поверхностям;
  • устойчивостью к испарению;
  • разнообразием материалов, подходящих для различных режимов пайки;
  • легкостью очистки растворителем;
  • антикоррозионными свойствами;
  • совместимостью с жировыми и оксидными пленками.

Минусы – гигроскопичность и вредность испарений.

Флюс наносится непосредственно на соединяемый материал

Выполняют на основе таких компонентов:

  • нашатырного спирта;
  • буры;
  • ортофосфорной кислоты;
  • аспирина;
  • хлористого цинка и пр.

Большинство составов изготавливают в виде комбинации из перечисленных компонентов.

Материал выбирают, исходя из вида соединяемых металлов. К примеру, состав на основе ортофосфорной кислоты предпочтительнее при пайке изделий из нержавеющей стали и алюминия, а вещества с хлористым цинком подходят для черных металлов.

Чем отличается флюс от канифоли?

Важно понимать, в чем между этими веществами разница. Необходимо учитывать, что это не одно и то же. Химический состав определяет отличия в порядке использовании и свойствах этих веществ.

Канифоль – смола растительного происхождения, добываемая из деревьев хвойных пород. Флюс отличается сложным составом, формируемым из множества компонентов. При использовании канифоли или флюса, первое из этих веществ наносится на место соединения с жала паяльника, а второе – непосредственно на соединяемый металл.

В паяльных работах могут использоваться оба этих компонента. Но флюс предпочтительнее при пайке миниатюрных деталей, а канифоль лучше подойдет для лужения больших участков – при ремонте автомобильных радиаторов или заделке емкостей.

Вне зависимости от характеристик материалов, каждый из них нужен для определенных целей в процессе пайки. Поэтому выбирают состав, исходя из свойств выполняемого соединения.

Зачем нужна канифоль для пайки: свойства, применение и заменители

В процессе пайки на поверхности припоя и деталях образуется окисляющая пленка, негативно влияющая на процесс соединения. Для ее разрушения применяется канифоль или аналогичный ей тип флюса. Технология пайки зависит от правильности подготовки деталей, расходного материала и анализа их свойств.

Что такое канифоль: преимущества и недостатки

Это самый распространенный вид флюса. Основной материал изготовления – смола хвойных деревьев с незначительным добавлением других веществ. Канифоль может быть в твердом виде, жидком или гелеобразном. Традиционно применяется материал в первом состоянии.

Основные требования к составу и свойствам изложены в ГОСТ 19113-84. Преимущество – устранение оксидного налета при незначительных температурах от 150°С. Материал обладает диэлектрическими качествами, которые не сказываются на проводимости тока соединения.

Преимущества флюса:

  • низкая стоимость и доступность;
  • оптимальная температура плавления — 150°С;
  • применяется для всех видов пайки;
  • не изменяет своих свойств под воздействием влаги, не растворяется в воде, спирте, ацетоне;
  • не оказывает негативного влияния на здоровье, использовать защитные средства не обязательно.

Основной недостаток – гигроскопичность. Это может привести к ржавлению мест пайки. Выход – применение дополнительных защитных составов. Невозможно соединение канифолью и припоем нержавеющих металлов, затруднено повторное использование, так как структура вещества после температурного воздействия изменяется.

Как сделать жидкую канифоль

Одним из недостатков флюса в твердом состоянии является проблема дозированного применения. Это актуально для небольших по размерам мест пайки. Решение – изготовление жидкой канифоли.

Для производства потребуется спирт, желательно с содержанием салициловой кислоты. Также нужна ступка, пестик или аналогичные им приспособления. С их помощью канифоль растирается до порошкообразного состояния.

Порядок действий:

  1. Заполнить твердым флюсом открытую емкость.
  2. Измельчить его до состояния порошка.
  3. Полученную смесь залить спиртом в отношении 1:1,15 (порошок канифоли/спирт).
  4. Емкость закрывается и ставится в горячую воду. Температура – до +80°С.
  5. В процессе разогрева раствор необходимо взбалтывать для однородности массы.

Полученную жидкость рекомендуется разлить в шприцы. Это облегчит процесс дозированного поступления канифоли в место пайки. Альтернатива – применение обычной кисточки для обработки.

Чем можно заменить

Вероятность отсутствия канифоли в близлежащем магазине или на радиорынке мала. Но иногда, во время большого объема работы дома, флюс может закончиться. Чтобы избежать длительных поездок, можно рассмотреть альтернативные варианты замены.

Флюсы из подручных средств:

  • Таблетка аспирина. Это не агрессивная ацетилсалициловая кислота. Для приготовления раствора нужно растолочь таблетку и разбавить ее с водой. Недостаток – во время работы возникает неприятный запах.
  • Природный жир. Так же является растворителем оксидной пленки. Неудобен в работе из-за своей консистенции.
  • Древесная смола. По свойствам максимально приближена к канифоли. Для повышения эксплуатационных качеств рекомендуется добавить растолченную таблетку аспирина.
  • Янтарь. Применять нецелесообразно, так как его стоимость значительно выше традиционных флюсов.

Кроме жира, все остальные вещества перед применением подготавливаются – очищаются от грязи и пыли, обработаются водой.

Технология пайки с канифолью

Для создания оптимального по качествам контакта выполняется ряд правил. Рабочий стол должен иметь хорошую освещенность, отсутствуют предметы, препятствующие работе. Помещение проветривается, температура комнатная.

Правила пайки помощью канифоли:

  • Чистота контактов.
    Их поверхность обрабатывается ножом, наждачной бумагой. Это необходимо для устранения окисления.
  • Лужение паяльника – его жало покрывается слоем расплавленного флюса.
  • Соединение с припоем осуществляется сразу после лужения.

В видеоматериале подробно рассказывается об «азах» пайки с помощью канифоли:

Пресс-центр компании «Диполь»

Херьян Дипстратен (Gerjan Diepstraten), Cobar Europe B. V., [email protected]
Тим Лоуренс (Tim Lawrence), Ph.D., Cobar/Balver Zinn, [email protected]

Под редакцией инженера-технолога, к. х. н. Татьяны Кузнецовой
Перевод Артема Вахитова

Отмывать «безотмывный» флюс или использовать паяльную пасту с водосмываемым флюсом? Рассуждениями на эту тему делятся специалисты компании Cobar.

После отказа в 1970-х годах от использования хлорфторуглеродных растворителей для отмывки печатных узлов в электронной промышленности на этапе сборки все шире применяется технология безотмывных флюсов. Среди ее преимуществ — снижение затрат, сокращение числа технологических операций и упрощение процесса аттестации за отсутствием необходимости задавать параметры отмывки.

Для тех, кому нужна повышенная надежность, которую обеспечивает отмывка, сохраняется возможность использовать паяльные пасты с водосмываемыми флюсами, представленными на рынке в широком ассортименте. Этот метод позволяет применять сильно активированные материалы, подходящие для компонентов с плохой паяемостью и/или высокой теплоемкостью, без риска эксплуатационных отказов.

В последние годы стирается грань между описанными двумя стратегиями: некоторые производители прибегают к отмывке остатков безотмывных флюсов, стремясь совместить удобство применения таких флюсов с надежностью, обеспечиваемой отмывкой водой.

В настоящей статье оценивается целесообразность такого подхода.

Водосмываемые и безотмывные флюсы

Помимо способности к флюсованию основным требованием к водосмываемому флюсу является возможность удаления его остатков путем отмывки в воде (желательно без применения химических добавок). Не обязательно, чтобы все компоненты флюса были водорастворимыми. Водосмываемый флюс обычно изготавливается на базе водорастворимого полимера, активированного гидрогалогенидами аминов и органическими кислотами с добавлением подходящих растворителей и реологических модификаторов.

В состав типичного безотмывного флюса входит канифоль (часто модифицированная для улучшения цвета и повышения стойкости к окислению), другие компоненты для улучшения активации (отчасти аналогичные тем, которые применяются в водосмываемых флюсах), ингибиторы коррозии, растворители и желирующие вещества. Основным элементом является канифоль. По своим физико-химическим свойствам она идеально подходит для поставленных целей.

В процессе пайки оплавлением образуется вязкая жидкость, действующая как устойчивый активатор. По окончании этого процесса жидкость затвердевает, обволакивая продукты флюсования и не вступившие в реакцию компоненты флюса. Будучи нерастворимым в воде диэлектриком, канифоль создает местное конформное покрытие, которое защищает находящиеся под ним участки электронных цепей от воздействия различных факторов, например от повышенной влажности.

В отличие от водорастворимых флюсов здесь не требуется, чтобы все остатки флюса были растворимы в том или ином растворителе. Более того, такое требование было бы чрезвычайно обременительным, учитывая широкое разнообразие используемых материалов — от водорастворимых дикарбоновых кислот и гидрогалогенидов аминов до водонерастворимых галогенированных органических соединений и канифоли, а также различных солей, оксидов и гидроксидов металлов, образующихся в процессе пайки. При разработке формул безотмывных флюсов возможность отмывки не предусматривается. Валидация продуктов (в частности, по показателям поверхностного сопротивления изоляции и электрохимической миграции) осуществляется исходя из этого предположения.

Методы отмывки

Омыление — широко распространенный и давно применяющийся метод отмывки. Омылителем называется щелочной материал, при взаимодействии которого с кислотными компонентами загрязнений образуется мыло (соль органической кислоты), растворимое или, по крайней мере, диспергируемое в воде. В этой форме загрязнения удаляются с поверхности. Помимо электроники, омылители применяются во многих бытовых и промышленных моечных системах, например, в качестве моющих средств для посудомоечных машин. В электронике основным объектом отмывки являются остатки канифольного флюса. В результате реакции омылителя с его кислотными компонентами образуется канифольное мыло. По аналогичному механизму удаляется непрореагировавшая карбоксильная кислота. Так как омылитель применяется в форме водного раствора, он действует и на остатки водорастворимых флюсов. Однако в зависимости от тщательности процесса отмывки водонерастворимые и неомыляемые загрязнения могут удаляться не полностью.

На рынке представлено множество различных гликольэфирных чистящих растворителей. Как правило, они тоже хорошо растворяют канифоль, но не столь эффективны в отношении других флюсовых загрязнений, особенно более полярных (с низкой молекулярной массой) карбоксильных кислот. Полуводная технология, при которой растворитель смешивается с водой или предусматривается дальнейшее ополаскивание в воде, позволяет удалять более широкий спектр загрязнений.

При отмывке чистой водой (без омылителя) удаляются только водорастворимые загрязнения, если только нет значительного физического воздействия или высокой температуры для создания эффекта физического «трения». Последний вариант может быть действенным, но ставит под угрозу целостность печатной платы.

Практическая возможность отмывки безотмывного флюса

Эксперимент

Есть множество причин не отмывать безотмывный флюс, но интерес к такой возможности растет. Формула безотмывного флюса такова, что он обволакивает активаторы, оставшиеся на плате после пайки. Он не рассчитан на отмывку, и поэтому его остатки труднее удалить с печатного узла.

Эти остатки содержат активаторы, желирующие вещества и смолы. Их количество зависит от состава паяльной пасты и условий технологического процесса (например, температуры оплавления), воздействию которых подвергался печатный узел.

При проведении первого эксперимента исследовалась возможность отмывки безотмывного флюса и определялось влияние различных параметров на качество отмывки. Он был спланирован как полный факторный эксперимент со следующими параметрами и уровнями.

Таблица 1. План эксперимента

Фактор Единицы измерения Уровень 1 Уровень 2 Уровень 3
Температура отмывки °C 35 50 65
Время отмывки мин 5 10 20
Концентрация омылителя % Только деионизированная вода Деионизированная вода + 10% отмывочного средства Деионизированная вода + 20% отмывочного средства

Эксперимент был выполнен на небольшом лабораторном отмывочном устройстве. Паяльная паста была нанесена печатным способом на медные образцы (трафарет размерами 107×76×0,2 мм с тремя круглыми отверстиями с диаметром апертуры 6,5 мм).

Образцы были подвергнуты пайке оплавлением в конвекционной печи по типовому профилю для оловянно-свинцовых припоев с пиковой температурой 215 °C. Затем была произведена отмывка образцов при различных значениях концентрации омылителя, температуры и времени отмывки. Остаток был взвешен на весах с четырехзначным отсчетным устройством.

Средняя масса паяльной пасты, нанесенной на образцы, равнялась 0,07 г. Остаток флюса после пайки составил 51%. Остальные 49% испарились в процессе пайки оплавлением.

Анализ данных

Все факторы эксперимента (температура, концентрация и время отмывки) существенно повлияли на результат. Отмыть безотмывный флюс чистой деонизированной водой не удалось, так как он содержит неполярные водонерастворимые остатки, удаляемые только с использованием добавок, например омылителей.


Рис. 1. Доля флюса, удаленного с печатной платы. Приведенные значения являются средними от уровней параметров

Наибольшее влияние оказали концентрация отмывочного средства и время отмывки. На рис. 2 показано соотношение между обоими факторами.


Рис. 2. Степень чистоты печатной платы как функция времени отмывки и концентрации омылителя
Дополнительные эксперименты по отмывке

На основе этих данных были выбраны два метода отмывки тестовых печатных плат, пайка которых осуществлялась тремя различными паяльными пастами с безотмывными флюсами:

  • струйный;
  • ультразвуковой.

После пайки тестовые платы отмывались, а качество их отмывки проверялось путем визуального контроля и с помощью измерителя уровня ионных загрязнений.

Максимально допустимый остаток флюса на печатном узле регулируется стандартом IPC J-STD-001E: печатные узлы класса 1 — менее 200 мг/см2; печатные узлы класса 2 — менее 100 мг/см2; печатные узлы класса 3 — менее 40 мг/см2.

Аэрозольный метод тестировался в машине для групповой отмывки с использованием отмывочного средства на водной основе при следующих параметрах.

Таблица 2. Условия групповой аэрозольной отмывки

Параметр Значение
Концентрация омылителя 20%
Время отмывки 12 мин
Температура отмывки 60 °C
Ополаскивание 6 циклов, деионизированная вода
Время сушки 12 мин
Температура сушки 65 °C

Ультразвуковая отмывка печатных узлов является предметом дискуссий уже на протяжении 50 лет. Согласно стандарту IPC-STD001E ультразвуковая отмывка допустима в следующих случаях:

  • печатные платы без компонентов или печатные узлы, содержащие только зажимы или соединители, но не электронные компоненты;
  • печатные узлы с электронными компонентами — только если производитель может документально подтвердить, что воздействие ультразвука не ухудшает механические или электрические характеристики изделия или компонентов, подвергающихся отмывке.

Современные ультразвуковые отмывочные машины работают на переменной частоте во избежание возникновения потенциально вредных гармоник. Тестовая плата без компонентов отмывалась в ультразвуковой отмывочной установке с одной ванной.

Таблица 3. Условия ультразвуковой отмывки

Параметр Значение
Концентрация омылителя 20%
Время отмывки 12 мин
Температура отмывки 60 °C
Частота 30 кГц
Ополаскивание 4 цикла, деионизированная вода
Время сушки 8 мин
Температура сушки 65 °C

Визуальный контроль плат после отмывки показал, что все остатки флюса были удалены и паяные соединения выглядели чистыми.

Паста с безотмывным флюсом и SnPb-припоем — до
отмывки

Паста с безотмывным флюсом и SnPb-припоем — после отмывки

Паста с безотмывным флюсом и припоем SAC305 — до отмывки

Паста с безотмывным флюсом и припоем SAC305 — после отмывки

Паста с безотмывным флюсом и припоем SN100C — до отмывки

Паста с безотмывным флюсом и припоем SN100C — после отмывки

На тестовых платах был измерен уровень остаточных ионных загрязнений. Результаты для трех различных сплавов и двух методов отмывки показаны на рис. 4.


Рис. 4. Уровни остаточных ионных загрязнений: существенно ниже максимума в 40 мг/см2 во всех случаях

Зона риска: малоразмерные компоненты с малым зазором между платой и корпусом

Между соседними проводниками в присутствии электрического поля во влажной среде может происходить электрохимическая миграция. Металл анода растворяется с возникновением металлических ионов (катионов), которые мигрируют к катоду. На катоде они восстанавливаются и образуют дендриты, растущие по направлению к аноду. В итоге это может привести к короткому замыканию. Даже когда этого не происходит, в пределах электрохимической ячейки, возникающей между проводниками, снижается поверхностное сопротивление изоляции. Оба эффекта потенциально угрожают целостности электрических цепей, особенно тех, что содержат малый шаг между проводниками.

В частности, угрозу надежности изделия представляют остатки высокоактивных органических кислотных, галоидных или галогенизированных флюсов в малых зазорах под корпусами компонентов, не удаленные в процессе отмывки после пайки.

Существующие методы управления технологическими процессами и обеспечения качества не позволяют надежно выявлять остатки флюса в этих местах.

Если применяется водосмываемый флюс, печатный узел необходимо полностью отмыть от его остатков, иначе может пострадать надежность (например, из-за риска роста дендритов). Более серьезная проблема возникает в связи с распространяющейся в последнее время практикой отмывки безотмывных флюсов слабым раствором отмывочного средства в деионизированной воде. Как и в случае водосмываемого флюса, остатки флюса на печатном узле могут стать причиной отказа, поскольку попытка отмывки нарушает защитные свойства канифоли.

Одной из важных тенденций в электронике является миниатюризация. Размеры компонентов постоянно уменьшаются. В связи с этим растут требования к точности работы устройств трафаретной печати и автоматов установки компонентов, а в паяльных пастах порой приходится использовать порошок припоя типов 4 или 5 вместо типа 3. Применение более мелких порошков вынуждает пересмотреть композицию флюса. У мелкого порошка больше площадь поверхности металла, поэтому он может требовать большего количества флюса или иной системы активации. Чем больше флюса в паяльной пасте, тем большее его количество остается под небольшими компонентами после пайки.

Еще один эффект, возникающий при малом шаге между компонентами, — это гроздевидное комкование припоя из-за недостаточного слипания. Термином «гроздевидное комкование припоя» (solder graping) обозначают последствия плохого смачивания, когда паяльная паста частично расплавилась, но до конца не спаялась или не растеклась. Гроздевидному комкованию могут способствовать как дефекты порошка припоя (окисление, загрязнение металла), так и неоптимальный состав флюса (необходимость в более сильном активаторе или добавках, повышающих температурную стабильность).

Гроздевидное комкование не следует считать дефектом, если лишь внешние шарики припоя соприкасаются с расплавленной массой припоя и остаются ее частью, не нарушая требований к минимальному электрическому зазору.

Нерасплавленные шарики припоя могут застревать в остатках флюса и в худшем случае приводить к образованию мостиков припоя.


Рис. 5. Гроздевидное комкование припоя на компонентах типоразмера 0603

При отмывке этих плат остатки флюса полностью удаляются вместе с застрявшими шариками припоя, если те не соединены с расплавленной массой припоя (рис. 6 и 7).


Рис. 6. Шарики припоя, застрявшие в остатках флюса поверх галтели припоя на контактной площадке вывода микросхемы в корпусе типа SOIC

В случае цепей с малым шагом между проводниками наблюдается непропорционально высокое содержание окислов на контактных площадках и поверхности выводов компонентов при меньшем количестве флюса (меньших объемах паяльной пасты).


Рис. 7. Отмывка безотмывного флюса привела к удалению всех его остатков, в том числе застрявших шариков припоя

Миниатюризация компонентов затрудняет отмывку. Расстояния между контактными площадками резко сокращаются с 3,5 мм для компонентов типоразмера 2010 до 0,1 мм для компонентов типоразмера 01005. Растет риск образования мостиков припоя, электрохимической миграции и других неблагоприятных эффектов, а зазор между корпусами компонентов и платой сужается. В связи с этим возникает потребность в отмывочных составах с низким поверхностным натяжением и достаточной капиллярной силой для проникновения под эти малоразмерные компоненты.


Рис. 8. Типоразмеры компонентов и зазор между корпусом и платой

После демонтажа припаянных SMD-компонентов стало очевидно, что весь объем пространства под компонентами типоразмера менее 0603 был полностью заполнен остатками флюса из паяльной пасты, препятствующими проникновению отмывочного средства.

Для того чтобы проверить отмываемость малоразмерных компонентов с малым зазором между корпусом и платой, печатный узел был подвергнут отмывке в лабораторном устройстве, которое использовалось в спланированном выше эксперименте. Отмывка производилась в течение разного времени с помощью того же отмывочного средства (в концентрации 20%) при температуре 50 °C. Затем компоненты были демонтированы для визуального контроля наличия остатков флюса.

Таблица 4. «0» — остатки удалены полностью; «–» — остатки удалены частично; «X» — остатки не удалены

Время отмывки
Компоненты 20 мин 40 мин 60 мин
MELF 0 0
0402 X 0
0603 X 0
1206 X X

Термопрофили пайки оплавлением и их влияние на количество остатка флюса

Качество пайки конкретной паяльной пастой и последующей отмывки зависит от термопрофиля пайки оплавлением. Профиль нагрева также влияет на смачивание, количество остатка флюса и твердость (отмываемость) остатков.

В целях определения условий наилучшего смачивания для паяльной пасты и количества остатка флюса на печатном узле после пайки был спланирован эксперимент по методу Тагучи.

Факторы, учтенные в эксперименте, описывают три критически важных фазы процесса пайки: скорость нагрева, время выдержки и пиковую температуру пайки. Четвертый фактор — атмосфера (воздушная или азотная).

Для оплавления паяльной пасты, нанесенной на медные образцы методом трафаретной печати, использовался термогравиметрический анализатор. На образцы по 100-мкм трафарету наносился отпечаток паяльной пасты диаметром 1,5 мм. По измеренной потере массы в ходе пайки определялось количество остатка флюса. Под микроскопом измерялся диаметр участка смачивания. По сделанному шлифу паяного соединения определялись высота галтели припоя и краевой угол смачивания (чем меньше этот угол, тем лучше смачивание).


Рис. 9. Усредненные характеристики влияния различных параметров на смачивание (чем меньше краевой угол смачивания, тем лучше)

Для оловянно-свинцовых сплавов наилучшее растекание достигалось при быстром нагреве и пиковой температуре 215 °C в атмосфере азота.

Паяльная паста с водосмываемым припоем содержит более сильные активаторы, что приводит к лучшему смачиванию. Средний краевой угол смачивания для паяльной пасты с водосмываемым флюсом был на 1° меньше, чем для паяльной пасты с безотмывным флюсом.


Рис. 10. Параметры профиля пайки в плане эксперимента по методу Тагучи

Свинцовые и бессвинцовые припои

Применение бессвинцовых припоев создает многочисленные дополнительные трудности при отмывке. В этих условиях привлекательным вариантом являются водосмываемые флюсы, так как в них можно использовать более сильные активаторы. Но из-за повышенных температур пайки у таких флюсов тверже остаток, что затрудняет отмывку.

Остаток флюсов этого типа труднее смывается из-за большей молекулярной массы, более сложной структуры ингредиентов и большего количества побочных продуктов реакции.

У бессвинцовых сплавов поверхностное натяжение приблизительно на 20% выше, чем у оловянно-свинцовых. Это сказывается на характеристиках смачивания. Результат можно увидеть, измерив краевой угол смачивания паяного соединения.

Оптимальные параметры для каждой паяльной пасты были определены по методу Тагучи. Затем в ходе проверочных экспериментов с оптимальными настройками были получены следующие данные.

Таблица 5. Краевой угол смачивания для различных паяльных паст, нанесенных на медные образцы и подвергнутых пайке оплавлением в атмосфере азота при оптимальных условиях

Краевой угол смачивания, ° Остаток флюса, %
Безотмывный флюс Водосмываемый флюс Безотмывный флюс Водосмываемый флюс
SAC 305 19,2 16,9 23,2 55,7
SN100C 17,9 14,8 18,8 50,8
SnPb 9,5 9,2 21,2 59,4

С помощью термогравиметрического анализа измерялся остаток флюса после пайки. В случае бессвинцовых припоев остаток был меньше из-за более высоких температур в профиле пайки по сравнению с оловянно-свинцовыми припоями.

По своему составу водосмываемый флюс кардинально отличается от безотмывного. Его остаток на печатной плате имеет большую массу и совершенно иной состав. Он гигроскопичен и активен, но легко удаляется даже деионизированной водой.

Заключение

Отмывочные средства стали совершеннее, и отмывка после пайки превратилась в рентабельный этап производственного процесса в условиях, когда важнейшими факторами, угрожающими эксплуатационной надежности, являются коррозия и утечка тока.

Одной только деионизированной воды может оказаться недостаточно для удаления остатков флюса под малоразмерными SMD-компонентами. Она позволяет удалять только неионные остатки с поверхности печатной платы. Ввиду высокого поверхностного натяжения деионизированная вода неспособна проникать под компоненты с малым зазором между корпусом и платой.

Остаток безотмывного флюса можно отмыть, но чистая деионизированная вода не позволяет удалять твердые остатки, которые выделяют воду, а не растворяются в ней. Для полного удаления смол необходим омылитель.


Рис. 11. Риск снижения надежности для различных формул флюсов

Для полного смывания остатка предпочтительно использовать паяльную пасту с водосмываемым флюсом, потому что он легко удаляется, содержит более сильные активаторы и безопасен после отмывки. При неполном смывании есть риск снижения надежности (с миниатюризацией риск возрастает из-за малого зазора между корпусами компонентов и платой, высокой плотности монтажа, малой толщины проводников и малого расстояния между ними).

ФЛЮСЫ

ФЛЮСЫ

     Пайка является одним из важнейших технологических процессов в радиоэлектронике. Как говорил наш руководитель: надёжная пайка – залог успеха. Но без хорошего флюса качественная пайка невозможна. Многие давно и успешно паяют, да не многие хорошо разбираются в этом вопросе. Про виды и использование флюсов мы здесь и поговорим.

     Как известно, пайка служит для получения неразъёмного соединения деталей из различных материалов путём введения между этими деталями расплавленного материала (припоя), имеющего более низкую температуру плавления, чем материал соединяемых деталей. Процесс паяния не обходится без таких материалов как припой, канифоль, флюс.

     Флюсом называют вещества, или смесь органического и неорганического происхождения, предназначенные для удаления окислов с поверхности под пайку, снижения поверхностного натяжения, улучшения растекания жидкого припоя и/или защиты от действия окружающей среды. В зависимости от технологии флюс может использоваться в виде жидкости, пасты или порошка. Существуют также паяльные пасты, содержащие частицы припоя вместе с флюсом, иногда трубка из припоя содержит внутри флюс-заполнитель. Есть флюсы, которые представляют собой, многокомпонентные системы, выполняющие сразу несколько функций. Это очистка поверхности, удаление окисла, улучшение растекания припоя и, как следствие, увеличение прочности и плотности соединения.
Флюсы условно можно разделить на коррозирующие и некоррозирующие, нейтральные, то есть на те, которые требуют после пайки хорошей промывки паяного соединения и те, которые не оржавляют пайку и могут в дальнейшем защищать ее от коррозии.

     Кроме того, флюсы условно разделяют на активные и пассивные. Активные флюсы содержат в своем составе вещества, которые активно взаимодействуют с поверхностью металла, это кислоты (салициловая, лимонная, фосфорная и т.д.), хлористый цинк, хлорид аммония, гидрохлориды некоторых органических соединений, органические амины, глицерин. Пассивные флюсы, это канифоль, которая представляет собой смесь органических кислот, парафин, минеральные, растительные и животные масла, жирные кислоты. Они удаляют тонкие и нестойкие пленки окислов и способствуют растеканию припоя. С помощью активных флюсов спаивают металлы с прочной окисной пленкой, в большинстве случаев активные флюсы – оржавляющие. При пайке печатных плат имеет значение остаточное сопротивление флюса, поэтому даже для нейтральных, не коррозирующих флюсов может требоваться смывка остатков. Самым простым и очень эффективным флюсом является хлористый цинк (ZnCl2).

     Получить его можно по такой технологии: Растворим кусочки цинка, его можно достать из использованной батарейки, в разбавленной 1:1 соляной кислоте добавляя его до тех пор, пока он не перестанет растворяться. Лучше это делать на свежем воздухе. Еще более повысить эффективность флюса, можно добавкой хлористого аммония (нашатырь, Nh5Cl), в количестве равным (или двойным) весу израсходованного цинка. С помощью такого флюса можно паять почти все металлы. Спай нужно промыть чистой водой, но лучше слабым раствором питьевой соды или раствором (0,5-2%) аммиака. Очень неплохим флюсом является концентрированная фосфорная кислота, особенно для пайки нержавейки и нихрома. Ниже приведены различные рецепты флюсов в весовых процентах.

ЛТИ–120
Спирт этиловый 63-74
Канифоль 20-25
Диэтиламин солянокислый 3-5
Триэтаноламин 1-2

Флюс радиомонтажный, нейтральный. Пайка — железо, нерж. сталь, медь, бронза, цинк, нихром, никель, серебро. Не требует вентиляции. Остатки флюса смывать не обязательно, при желании легко смываются спиртом, ацетоном и т.п
Спирт этиловый 70
Канифоль 22
Анилин солянокислый 6
Триэтаноламин 2

Железо, нержавеющая. сталь, медь, бронза, цинк, нихром, никель, серебро. Требует вентиляции. Не оржавляет. Во всяком случае за долгое время его применения я не замечал следов окисления. Триэтаноламин можно заменить несколькими каплями нашатырного спирта.

   Рецепт лучше готовить так: Растворить в половине спирта канифоль. Во вторую половину спирта добавить триэтаноламин (или несколько капель аммиака) и затем солянокислый анилин, если он плохо растворяется, осторожно по каплям добавлять воду, пока не начнет растворяться. Осторожно смешать два раствора.

Канифоль 25
Гидрозин солянокислый 5
Спирт этиловый 70
Требует вентиляции.

Канифоль 24
Метафенилендиамин 5
Спирт этиловый 70
Требует вентиляции.

Янтарнокислый аммоний (насыщенный раствор) 45-50
Триэтаноламин 7-10
Глицерин остальное
Хранить в темном стекле.

“Прима – 1”
Хлористый цинк (ZnCl2) 1,4
Глицерин 3
Спирт этиловый Остальное
Для пайки никеля, платины, платиновых сплавов, оржавляет, промывка обязательна, водой.

Хлористый цинк (ZnCl2) 4
Канифоль 16
Вазелин технический 80
Для соединений повышенной прочности, оржавляет, промывка обязательна, ацетоном.

Хлористый цинк (ZnCl2) 1
Канифоль 24
Спирт этиловый Остальное
Для пайки драгоценных (золото) и черных металлов, оржавляет, промывка обязательна, ацетоном.

ФИМ
Ортофосфорная кислота (плотность 1,7) 16
Спирит этиловый 3,7 3,7
Вода Остальное
Пайка стали, меди, константана, серебра, платины. Промывка водой.

Канифоль 10
Парафин 55
Стеариновая кислота 33
Триэтаноламин 2
Пайка радиотехнических элементов. Не оржавляет

Канифоль 100
Стеариновая кислота 30
Пальмитиновая кислота 25
Олеиновая кислота 45
Пайка радиотехнических элементов без облуживания.

     Состав близкий к этому можно получить так: Натираем на терке хозяйственное мыло и растворяем его в небольшом количестве горячей воды. Доливаем в раствор разбавленную соляную кислоту (можно уксусную), не поверхность всплывет смесь жирных кислот.
Кислоту надо доливать в избытке, это легко проверить, добавив в смесь чуть-чуть питьевой соды, если он запенится, то все в порядке.
Соберите с поверхности раствора жирные кислоты и тщательно промойте их горячей водой (при этом смесь будет плавиться), охладите воду и соберите застывшие кислоты. Чем тщательнее Вы отмоете смесь от остатков соляной кислоты, тем лучше будет флюс. Сплавьте полученные кислоты с равным количеством канифоли.

     Кроме того, в качестве флюса может взять аптечный салициловый спирт, как в чистом виде, так и добавкой 25–40% канифоли.
Раствор таблетки аспирина в одеколоне. Просто таблетка аспирина (пары ужасно пахнут). Спирт + глицерин (3-10%) с добавкой хлорида цинка (1-4%). Можно так же паять чистым глицерином. Хорошим флюсом для стали может служить электролит от старой солевой батарейки (не щелочной). В крайнем случае, кислый фруктовый сок. Лимонная кислота(порошок применяется в кондитерстве).

   Классическим флюсом является флюс спиртоканифольный (КСп) — простой и эффективный для пайки печатных плат и радиокомпонентов. Состав: канифоль 10-60%, спирт — остальное, абсолютно нейтрален, не требует промывки. Канифоль лучше брать светлых сортов, растворять можно в спирте, этилацетате, ацетоне, дешевом одеколоне. Ее можно заменить хвойной живицей (смолой).
Несколько повысить эффективность спиртоканифольного флюса можно добавкой глицерина: канифоль 6%, глицерин 14%, спирт — остальное. Флюс имеет остаточное сопротивление и требует смывки водой или спиртом. Во всех рецептах этиловый спирт может быть любого сорта — “Экстра”, медицинский, гидролизный, технический, денатурат. Можно также взять этилацетат.

     При пайке меди и ее сплавов, а также стальных изделий, покрытых серебром, медью, оловом или кадмием. Можно рекомендовать в качестве неактивного флюса растворы в спирте или в органических растворителях, а также древесные смолы, воск, стеарин, вазелин. С применением защитных флюсов можно паять только легкоплавкими припоями.

     Борный флюс — борная кислота и бура в весовом соотношении 1 : 1. Навески перемешивают и тщательно растирают в фарфоровой ступке, растворяют в дистиллированной воде при нагреве и кипятят до выпадения твердой фазы. Полученную смесь растирают до образования гладкой массы, разбавляя дистиллированной водой до получения жидкой пасты.
При пайке загрязненных деталей часто применяется паяльная кислота, приготовленная из соляной кислоты и металлического цинка, которая оставляет на месте пайки чешуйки загрязнений и ускоряет коррозию. Рекомендуемые ниже паяльные .жидкости не имеют упомянутых недостатков и заменяют паяльную кислоту.

     Паяльная жидкость типа ЛВ-500: 1000 мл воды, 500 г хлористого цинка, 50 г хлористого аммония, 25 г этиленгликоля, 0,1 г метилоранжа. После тщательных растворения и перемешивания паяльная жидкость переливается через фильтр в бутыль. Это чистая сиропообразная жидкость темно-красного цвета.

     Паяльная жидкость типа ЛВ-1000: 1000 мл воды, 1000 г хлористого цинка, 100 г хлористого аммония, 25 г этиленгликоля, 0,1 г метилоранжа. Ее можно использовать для конструкций из материалов, где необходимо выполнить быструю и прочную пайку, а также для загрязненных и необезжиренных мест. Все тщательно перемешать и перелить через фильтр в бутыль. Готовая паяльная жидкость чистая, сиропообразная, коричнево-красного цвета.

     Паяльная жидкость для работ с жестью: 600 мл воды, 300 г хлористого цинка, 150 г хлористого аммония, 150 мл концентрированной соляной кислоты. Раствор перемешивается до тех пор, пока все компоненты полностью растворятся. Соляная кислота добавляется последней, когда растворится в воде все остальное.

     Паяльная жидкость для загрязненных деталей: 350 мл воды, 320 г хлористого цинка, 32 г хлористого аммония, 400 мл глицерина, 0,1 г метилоранжа. Готовую паяльную жидкость переливают через фильтр в бутыль. Это сиропообразная жидкость коричнево-красного цвета. Достоинством этой эффективно действующей жидкости является ее медленная испаряемость, которая позволяет паять сильно загрязненные детали из железа и цветных металлов.

     При любых флюсах спаиваемые поверхности необходимо тщательно зачистить и уже затем облудить с применением флюса.
Для пайки твердыми припоями – припои с температурой плавления выше 450°C, обычно используется смесь буры (Na2B4O7) и борной кислоты (h4BO3) 1:1 или чистая бура. Используют или сухую смесь или водную кашицу. Для сухой смеси буру обычно прокаливают, что бы она не пенилась при пайке.

     В таблице, которую можно скачать здесь, представлены флюсы, выпускаемые специально для пайки.

     Флюс должен обеспечить смачивание основного металла припоем и быть безопасным в работе. Пригодность его определяют на чистой пластине основного металла. Для этого на одну ее сторону наносят флюс, а другую сторону нагревают горелкой. После испарения влаги, на пластине остается белый налет, который затем плавится и равномерно растекается по металлу. Если при нагреве флюс собирается в шарики, он считается непригодным для данного металла. Способность к растворению оксидной пленки определяют после промывки пластины: если под слоем отмытого, расплавленного флюса остается чистая поверхность металла, то флюс достаточно активен и хорошо защищает поверхность данного металла от воздействия высоких температур пайки.

     Выше представленные флюсы представлены как специально предназначенные для пайки, так и альтернативные не являющимися флюсами, но которые могут выступать в роли флюса.

     Мы описали перечень флюсов, и рецептов которые применяют при пайке. Данный справочный материал, несомненно будет полезен как начинающим, так и опытным радиолюбителям. Ждем ваших замечаний, пожеланий, мнений. Продолжение материала здесь. Материал предоставил А.Кулибин
http://anytech.narod.ru/
http://www.kvintal.com.ua/ru/index.php?id=46
http://www.payalniki.ru/index.php?act=Category4

     ФОРУМ по радиолюбительской химии.



Мыть или не мыть — вот в чем вопрос

23 Января 2008

До сих пор одной из самых спорных тем в производстве электроники остается вопрос отмывать остатки флюсов после пайки или не отмывать? Увеличение степени интеграции компонентов приводит к постоянному уменьшению зазоров под корпусами компонентов, использование современных флюсов для пайки с низким содержанием твердых веществ и на синтетической основе требуют применения высокотехнологичных, сложных и дорогостоящих процессов отмывки печатных узлов после пайки. Всегда ли не удаленные остатки флюса могут приводить к катастрофическим последствиям в процессе эксплуатации аппаратуры? На эти и многие другие вопросы мы постараемся дать ответ в настоящей статье.

Основная функция отмывки печатных узлов — удаление остатков флюса, которые в процессе эксплуатации электронной аппаратуры могут оказать негативное воздействие на надежность печатных узлов, препятствуют нанесению влагозащитных покрытий, затрудняют выполнение электрического контроля, а также ухудшают внешний вид изделий. В современной технологии сборки печатных узлов наибольшее распространение получили процессы с применением флюсов, не требующих отмывки после пайки. К таким флюсам в соот- ветствии с международным стандартом J-STD-004 относятся канифольные слабо активированные флюсы, флюсы с низким содержанием твердых веществ и флюсы на органической основе. Такие флюсы обычно не требуют удаления остатков после пайки при эксплуатации аппаратуры в нормальных климатических условиях, однако в некоторых случаях может возникать необходимость удаления остатков флюсов.

Остатки канифольных флюсов и флюсов с низким содержанием твердых веществ состоят из:

  • канифоли или синтетических смол и их остаточных продуктов,
  • активаторов и продуктов их реакции.

В качестве активаторов обычно используются органические кислоты и галогенные соединения. Последние обладают свойствами ионов. Остатки таких флюсов не удаляются водой или спиртом. Широко применяемая спирто-бензиновая смесь тоже обладает крайне низкой эффективностью — плохо удаляются остатки флюсов с низким содержанием твердых веществ, не удаляются ионные водорастворимые компоненты (остатки активаторов, минеральные соли, остатки травильных растворов и электролитов).

В процессе изготовления, хранения и сборки печатных плат на них остаются различные полярные и неполярные загрязнения, некоторые из них приведены ниже в таблице 1:

Таблица 1 Загрязнения на поверхности ПУ

Типы загрязнений

Полярные

Неполярные

Соли гальванических растворов

Масла

Жиры

Соли травильных растворов

Смолы

Канифоль

Соли пота

Волосяное масло

Отпечатки пальцев

Косметика

Активаторы флюсов

Кремы для рук

Тиксотропные средства

Тиксотропные средства

Основные причины необходимости удаления остатков флюсов

Высокая температура. Остатки флюсов на основе природной химически обработанной канифоли или искусственных смол примерно до температуры 100°С являются хорошими изоляторами. Если происходит повышение температуры свыше 100°С, остатки флюса сначала размягчаются, а потом начинают плавиться оказывая диссоциирующее воздействие приводящее к образованию карбоксильных ионов. В результате возникающей ионизации изменяются электрические свойства, остатки флюса становятся проводником. Таким образом, возникает опасность возникновения повышенных токов утечки и коротких замыканий.

Повышенная влажность. Проблема понижения поверхностного сопротивления особое значение приобретает в современных условиях развития электроники по двум основным причинам:

  1. Уменьшаются расстояния между проводниками,
  2. Полупроводниковые компоненты развиваются от низко импедансных цепей к высоко импедансным, имея тенденцию к уменьшению потребляемой энергии. Поэтому, столь малые токи утечки как остатков флюсов 10–12 А, иногда оказывают существенное влияние на нарушение работы элементов логики. Токи утечки могут возникать за счет присутствия ионных компонентов. Однако, даже канифольные остатки флюса могут стать проводником при наличии тонкого слоя влаги. Влага в сочетании с диоксидом углерода, адсорбированным из воздуха формирует на поверхности канифоли карбоновую кислоту, которая имеет высокое содержание ионов.

Другие причины возникновения повышенных токов утечки. Токи утечки могут увеличиваться за счет появления в процессе пайки шариков припоя, остатков травильных растворов или солей припоя, возникающих в процессе изготовления печатных плат, а так же в случае роста металлических нитей. Металлические нити это волосоподобные кристаллы, которые растут спонтанно без приложения напряжения. Обычно нити растут на 0,01–10 мм в год и имеют диаметр в несколько микрон. Обычно тенденцию к образованию нитей имеют контактные площадки покрытые электрохимическим оловом.

Устранение подобных загрязнений достигается путем применения специализированного оборудования отмывки и эффективных промывочных жидкостей.

Дендриты. Дендриты тоже представляют собой металлические нити или кристаллы, которые растут на поверхности металла, но по электролитическому механизму (рис. 1). То есть для роста дендритов необходимо иметь электролит и напряжение. Скорость роста дендритов на катоде может достигать 0,1 мм в минуту. Аналогичный рост дендритов происходит и на аноде, но значительно медленнее. Рост дендритов наблюдается на проводниках с покрытием из серебра, меди, олово-свинца, золота, золото-палладия. Область роста дендритов ограничивается зоной поверхностного ионного загрязнения и наличием влаги.

Рис. 1 Рост дендритов на поверхности паяного соединения Рис. 2 Отслоение влагозащитных покрытий с печатных плат с неудаленными остатками флюса

Влагозащитные покрытия. Для предохранения от воздействия влаги и агрессивных сред печатные узлы часто покрываются влагозащитными покрытиями. При этом особое внимание следует уделить совместимости влагозащитных материалов с остатками флюсов. Если остатки флюса не совместимы с влагозащитным покрытием, возможно ухудшение адгезии, отшелушивание и отслаивание влагозащитных покрытий (рис. 2). Важным параметром также является количество остатков флюса. Чем больше остатков флюса, тем выше вероятность возникновения дефектов влагозащитного покрытия.

Внешний вид изделия. Как правило, флюсы не требующие отмывки оставляют малозаметные остатки, незначительно ухудшающие внешний вид печатных узлов, тем не менее, в ряде случаев остатки флюсов приходится удалять по требованию заказчиков в косметических целях (рис. 3).

Рис. 3 Внешний вид паяных соединений с удаленными (А) и неудаленными (В)остатками флюса Рис. 4 Контакты,покрытые остатками флюса Рис. 5 Последствия коррозии — разрушение проводника

Высокое сопротивление контактов. Неудаленные остатки флюса могут покрывать тестовые площадки и контакты краевых разъемов (рис. 4). Так как канифоль и синтетические смолы при комнатной температуре являются хорошими изоляторами, тестовые точки могут иметь очень высокое сопротивление контактов, препятствуя обеспечению электрического контроля.

Ручная пайка. Отечественные производители достаточно часто применяют жидкие “безотмывочные” флюсы, для ручной пайки полагая, что их остатки не требуют удаления. Однако, большинство жидких флюсов не требующих отмывки специально разработаны для машинной пайки волной припоя, только этот способ пайки гарантирует выгорание и разложение активаторов флюсов, не требуя обязательного удаления остатков после пайки.

Зачастую необходимость удаления остатков жидких флюсов при ручной пайке вызвана только частичным выгоранием активаторов. Флюс при ручной пайке, как правило, наносится кисточкой и попадает не только в места, подлежащие пайке, но и вокруг них на паяльную маску, соседние проводники и компоненты. Нагрев до температуры пайки производится локально, только в местах образования паяных соединений. Весь остальной флюс не подвергается термической обработке и сохраняет свою активность.

Воздействие остатков активаторов. Активаторы, входящие в состав флюса, содержат ионные соединения (галогены, соли и кислоты), которые в свою очередь могут вступать в реакцию с влагой, влияя на уменьшение поверхностного сопротивления. Несмотря на то, что остатки флюсов очень редко приводят к отказам в процессе работы, последствия коррозии могут быть очень серьезными (рис. 5). Наиболее распространенный механизм коррозии — электролитический. Электролитическая коррозия может возникать в двух случаях:

  1. При наличии электрического поля и водной пленки между двумя смежными проводниками (рис. 6а),
  2. На одиночных многослойных проводниках, например, при контакте двух разнородных металлов с разными потенциалами, например, медный проводник (+0,34 В), покрытый сплавом олово-свинец (-0,14 В). Так при наличии влаги и небольшого количества ионных компонентов возникает напряжение короткого замыкания и начинает протекать ток (рис. 6б).

Избежать электролитической коррозии возможно только в случае удаления всех следов влаги и ионных загрязнений с печатных узлов и обеспечив защиту от повторных загрязнений.

Класс аппаратуры. Влияет ли класс производимой аппаратуры на необходимость отмывки? Давайте попробуем ответить на этот вопрос. По надежности изделия электронной техники делится на три основных класса:

Класс 1 — Бытовая электроника: отмывка не требуется, так как изделия эксплуатируются в нормальных климатических условиях.

Класс 2 — Промышленная электроника — Необходимость отмывки зависит от условий эксплуатации изделий. При эксплуатации изделий, неподвергающихся влагозащите, в нормальных климатических условиях отмывка в большинстве случаев не требуется, однако в случае эксплуатации изделий в жестких климатических условиях, а также для высокочастотной электроники применение отмывки является оправданным. Кроме того требования отмывки остатков флюсов существенно зависят от типа (класса) используемого флюса.

Класс 3 — Спецтехника (военная, аэрокосмическая техника, системы жизнеобеспечения) — отмывка является обязательной.

Мыть или не мыть?

Мы рассмотрели лишь несколько основных причин необходимости удаления остатков флюса после пайки. Подводя итоги вышеперечисленным причинам можно утверждать, что для обеспечения максимальной надежности производимой электроники остатки флюса необходимо удалять. С другой стороны абсолютно очевидно, что процесс отмывки будет увеличивать себестоимость изделий. Следовательно, применение отмывки должно быть экономически оправданным. Поэтому,принимая решение о необходимости отмывки следует взвесить все доводы за и против: условия эксплуатации аппаратуры, требования по надежности и долговечности, затраты на обслуживание и ремонт производимой электроники, наличие необходимого оборудования для отмывки и контроля качества отмывки. Помните, что если Вы не можете организовать качественную отмывку, то ее лучше не проводить вообще, особенно при использовании «безотмывочных» флюсов.

Автор, должность:
Алексей Ефремов, заместитель Генерального директора по сервису
Email:
[email protected]
Издание:
Информационный бюллетень «Поверхностный монтаж», январь 2008, №1

Флюс для пайки. Как сделать жидкую канифоль?



Флюс – это вещество, как органическое так и неорганическое, которое обеспечивает удаление окислов спаиваемых проводников, уменьшает силу поверхностного натяжения, а также улучшает равномерность растекания расплавленного припоя. Кроме своего основного назначения флюс может защитить контакт от воздействия окружающей среды, но следует заметить что данным свойством владеют не все виды флюсов.

В зависимости от потребности, флюс может быть в виде жидкости, порошка или пасты.

Производятся также паяльные пасты, содержащие частицы припоя вместе с флюсом, а все современные припои представляют из себя трубку из припоя внутри которой находится флюс-заполнитель.

По температурному режиму и интервалу активности, флюсы можно разделить на низкотемпературные (до 450 градусов) и высокотемпературные (больше 450 градусов).
Кроме того флюс может быть водным и безводным.

По химическим свойствам все флюсы можно разделить на кислотные (активные) и бескислотные. Кроме того существуют еще активированные и с антикоррозийной защитой.

Активные флюсы в основном состоят из соляной кислоты и хлористых или фтористых металлов.
В качестве активного флюса давно применяется аптечный препарат – ацетилсалициловая кислота (аспирин).
Эти флюсы очень интенсивно растворяют окисленный слой на поверхности металла, и пайка сразу становится качественной и прочной, но остаток флюса после пайки вызывает интенсивную коррозию соединения и основного металла в будущем. Поэтому рекомендуется смывать все остатки флюса которые остались на месте пайки.

При пайке радиоэлектронных элементов применение активных флюсов не допустимо, так как с течением времени их остатки все равно разъедают место пайки тонких радио элементов.

Бескислотные флюсы, в основном это канифоль и флюсы, приготовленные на ее основе с добавлением спирта, скипидара или глицерина.
В процессе пайки канифоль очищает поверхность от окислов, а также защищает ее от окисления. При температуре 150 градусов канифоль растворяет окислы свинца, олова и меди, очищая их поверхность в процессе пайки и паяное соединение становится блестящим и красивым. Но самое главное, в отличии от активных флюсов, канифольные флюсы не вызивают коррозии и разъедания метала.
С помощью канифольных флюсов паяют медь, бронзу и латунь.

Активизированные флюсы, в главном кроме того, состоят из канифоли в которую прибавляют небольшое количество солянокислого либо фосфорнокислого анилина, салициловой кислоты либо солянокислого диэтиламина.

Данные флюсы используют при пайке основной массы металлов и сплавов (железо, сталь, нержавеющая высококачественная сталь, медь, бронза, цинк, нихром, никель, серебро), даже оксидированных элементов из медных сплавов в отсутствии подготовительной зачистки.

Активированными флюсами считаются флюсы ЛТИ, в состав которых входит этиловый спирт (66 – 73%), канифоль (20 – 25%), солянокислый анилин (3 – 7%), триэтаноламин (1 – 2%). Флюс ЛТИ дает отличные итоги при применении оловянистых припоев ПОС-5 и ПОС-10, обеспечивая завышенную крепкость спаянного соединения.

Антикорозийные флюсы используют для спаивания меди и медных сплавов, константана, серебра, платины и ее сплавов. Они содержат внутри себя фосфорную кислоту с прибавлением разных органических соединений и растворителей. В состав некоторых противокоррозийных флюсов входят органические кислоты. Остатки данных флюсов не вызывают коррозии.

ВТС-флюс, к примеру, состоит из 63% тех. вазелина, 6,3% триэтаноламина, 6,3% салициловой кислоты и этилового спирта. Остатки флюса убирают протиркой детали спиртом либо ацетоном.

Защитные флюсы защищают раньше очищенную плоскость металла от окисления не оказывают хим действия на сплав. К данной группе относятся неактивные мат-лы: воск, вазелин, оливковое масло, сладкая пудра и др.

Для пайки твердым припоем углеродистых сталей и чугуна используют буру (тетраборат натрия), которая выглядит как белый кристаллический порошок.
Плавится бура при температуре – 741° С.

Для пайки латунных деталей серебряными припоями в качестве флюса  применяют смесь 50% хлористого натрия (поваренной соли) и 50% хлористого кальция. Температура плавления смеси составляет – 605° С.

Для пайки алюминия можна применять флюсы которые обычно содержат 30—50% хлористого калия.

Для пайки нержавеющей стали, твердых и жароупорных сплавов, медно-цинковыми и медно-никелевыми припоями используется смесь, состоящая из 50% буры и 50% борной кислоты, с прибавлением хлористого цинка.

Активные флюсы смывают при помощи волосяной щетки либо обыкновенной зубной, применяя тёплую воду либо спирт.

Для пайки медных проводников, а часто как раз такие используются в электрике и электронике, надежным средством в виде флюса станет работать “жидкая канифоль”.
Для тех кто не в курсе это сосновая смола – чистый экологический продукт.

 Как самостоятельно приготовить жидкую канифоль?


1.Перебиваем кристалл канифоли в пыль с помощью толчена или завернув в ткань и постукав молотком. В больших масштабах некоторые умельцы умудряются применять советскую ручную мясорубку. Средства неважны, главное добиться однородной мелкой пыли из канифольных кристаллов.

2. Всю пыль надо залить спиртом с отношением 1:1.5 (канифоль: спирт).
Это удобно сделать пользуясь той же бутылочкой от спирта.
В аптеке можно купить спирт с салициловой кислотой, что сам по себе такой раствор может послужить флюсом, и хоть там процент салициловой кислоты очень малый но такой “спирт” будит оптимальным вариантом для усиления нужных свойств флюса.
Дальше в половинку бутылочки спирта высыпаем канифоль до тех пор пока не появится нужное отношение составляющих и смотрим чтоб примерно 1/5 бутылки осталась свободной!

3. Закрываем нашу бутылочку (или другую емкость) и ставим в емкость с теплой водой (60-80C) когда нагреется раствор начинаем интенсивно взбалтывать раствор, что бы он растворился в однородную массу. В горячей воде это получится гораздо лучше и быстрее.

Дальше полученный флюс разливают по шприцам для удобства применения, ну или же в бутылочки с кисточкой, как из под лака для ногтей.

В чем разница между флюсом и канифолью? – YunFang Metals – Китайские поставщики в Индии

Многие друзья в индустрии электронной пайки часто путают понятия флюса, канифоли и паяльной пасты. Фактически, поток, который мы обычно называем, является общим термином. Фактически канифоль и паяльная паста – это флюсы. Их использование заключается в повышении надежности пайки между припоем и свариваемым объектом в процессе пайки. Основные функции флюса включают смачивание, удаление окисления, дополнительную теплопроводность, снижение поверхностного натяжения металла и эстетику паяных соединений.

На рынке представлено множество видов флюсов, которые в целом можно разделить на следующие три серии:
(1) Флюсы неорганической серии. Как правило, флюсы неорганической серии обладают сильным химическим действием, и сварочные характеристики очень хорошие, но коррозионный эффект велик и кислотный. Флюс. Поскольку он растворен в воде, он также известен как водорастворимый флюс, который включает неорганические кислоты и неорганические соли.
(2) Органический рядный флюс (OA), поток органического последовательного флюса находится между неорганическим последовательным флюсом и последовательным флюсом смолы.Это также кислый и водорастворимый флюс.
(3) Флюсы на основе смол, которые наиболее широко используются при пайке электронных изделий, представляют собой флюсы на основе смол. Поскольку он может быть растворен только в органических растворителях, его также называют флюсом органических растворителей, и его основным компонентом является канифоль. Основные компоненты канифоли – канифольная кислота и пимаровая кислота. Как правило, он проявляет определенную активность в нейтральной жидкой канифоли. Он проявляет слабые кислотные свойства и вступает в реакцию с оксидами на поверхности металлов с образованием соединений, таких как смоляная кислота и медь, которые взвешиваются на поверхности припоя и используются.Он не вызывает коррозии и имеет прочную изоляцию. Вообще говоря, канифоль – это широко используемый флюс.

Канифоль неактивна в твердом состоянии и активна только в жидкой форме. Его температура плавления составляет 127 ° C, а его активность может достигать 315 ° C. Оптимальная температура для пайки составляет от 240 до 250 ° C, поэтому он находится в активном температурном диапазоне канифоли, и его остатки от сварки не вызывают проблем с коррозией. . Эти характеристики делают канифоль неагрессивным флюсом и широко используются в электронном оборудовании.Сварка. Канифольный флюс бывает трех видов для различных областей применения: жидкий, пастообразный и твердый. Твердый флюс подходит для паяльника, жидкие и пастообразные флюсы подходят для пайки волной. При фактическом использовании было обнаружено, что, когда канифоль является мономером, ее химическая активность является слабой, а смачивание припоя часто недостаточным, поэтому необходимо добавить небольшое количество активного агента для повышения его активности.

Выбор флюса для пайки | Блог Simply Smarter Circuitry

Флюс предназначен для очистки металлических поверхностей перед их пайкой.Поскольку любые оксиды, которые остаются на металлической поверхности, могут привести к ухудшению паяных соединений, основная функция флюса заключается в раскислении металлических поверхностей без разложения. Флюс для припоя – жизненно важная часть электронного дизайна и ремонта. Давайте посмотрим на различные типы флюсов.

Канифольный флюс

Канифольный флюс, что неудивительно, состоит в основном из канифоли, которая извлекается из сока сосны и содержит активный ингредиент абиетиновую кислоту (могут присутствовать и другие кислоты).Существует три типа канифольного флюса – канифоль (R), канифоль умеренно активированная (RMA) и канифоль активированная (RA) – каждый из которых имеет разный уровень активаторов, агентов, позволяющих флюсу раскислять и очищать.

Канифольный флюс используется для очистки уже чистых поверхностей и не оставляет следов. Канифольный слабоактивированный флюс используется на более грязных поверхностях и оставляет больше остатков, чем обычный канифольный флюс; После использования канифольного флюса, вы можете очистить поверхность очистителем флюса.Флюс, активированный канифолью, очищает лучше всего, но оставляет после себя значительное количество остатков – из-за этого флюс, активированный канифолью, используется редко.

Водорастворимый флюс

Водорастворимый флюс, также называемый флюсом органической кислоты, обычно изготавливается на основе гликоля. Обратной стороной использования водорастворимого флюса является то, что он часто связывается с самой печатной платой или другими металлическими поверхностями и, как следствие, требует тщательной очистки. Кроме того, водорастворимый флюс обычно является более агрессивным окислителем, чем обычно требуется.Органический флюс более реактивен, чем флюс, активированный канифолью, и, следовательно, является более сильным очистителем. (Примечание: вы также можете найти неорганический водорастворимый флюс, который даже более мощный, чем водорастворимый флюс.)

Флюс без очистки

Флюс без очистки представляет собой смесь органических смол, помимо канифоли, с некоторыми неорганическими веществами. Поведение и свойства флюсов без очистки могут значительно различаться в зависимости от их соответствующего химического состава; например, некоторые неочищенные флюсы оставляют огромное количество остатков, что непривлекательно, хотя и не представляет угрозы для поверхности.Однако вы можете найти безупречные флюсы, которые не оставляют следов. Основное преимущество использования флюса без очистки заключается в том, что вам не нужно очищать поверхность после пайки, потому что они не влияют на электрическую проводимость.

Что использовать – канифольный флюс или водорастворимый?


Когда эта дискуссия впервые возникла, флюсы канифоли не были такими агрессивными, как более активные водорастворимые флюсы. Мыслительный процесс звучал так: «Флюс был вашим другом», и чем более агрессивным был флюс, тем легче было припаивать компоненты к изделиям.Было также установлено, что эти водорастворимые флюсы можно очищать только водой. Большая разница между существующими материалами-растворителями, используемыми для очистки канифольных флюсов, такими как трихлорэтилен (TCE), 1,1,1-трихлорэтан, хлорэтан, D-Sol, MEK (метилэтилкетон), фреоны (CFC) и HCFC, которые, кстати, оказались канцерогенными и озоноразрушающими материалами. Флюсы на основе канифоли можно было очистить только в растворителях, предназначенных для их удаления. Канифоль должна быть растворена, и активаторы должны быть удалены, особенно с помощью флюсов, активированных канифолью.Флюсы с умеренно активированной канифолью (RMA) не нужно удалять, но из-за их внешнего вида и сложности, которую они представляют при электрических испытаниях, у большинства производителей также есть процессы для их удаления с печатных плат. Обычно они не удаляют эти остатки RMA с кабельных сборок. Другой способ удалить канифольные флюсы – превратить их в канифольное мыло с помощью щелочного омылителя и смыть деионизированной водой, тогда как водорастворимые флюсы были более агрессивным материалом и теоретически их было легче удалить с помощью традиционных систем очистки воды.С появлением поверхностного монтажа в 1980-х годах зоны захвата стали более распространенными, поскольку пространства под компонентами были меньше, и способность этих растворителей проникать под эти компоненты стала уязвимой. Поверхностное натяжение очищающей среды было слишком высоким, чтобы проникнуть под компоненты, поэтому флюсы не смывались, оставляя после себя некоторые ионные остатки от галогенидных активаторов, используемых в этих флюсах. Хотя это краткая история флюсов, вопросы остаются прежними: какой флюс лучше всего подходит для вас, и можете ли вы очистить его от всего продукта.Вопрос “Насколько чисто чисто?” еще нужно ответить. Необходимо ответить на вопрос об утилизации растворителей и водного раствора. Еще нужно ответить на вопрос о дополнительной стоимости очистки. Другими словами, стоит ли все это затрат или следует изменить процесс на флюсы с низким содержанием твердых частиц и не беспокоиться о каких-либо процессах очистки. Я знаю, что существует больше проблем, чем заявлено, таких как совместимость остатков флюса с конформным покрытием, поведение остаточного флюса при конечном использовании продукта, необходимость обучения клиента тому, как видеть остатки и пленки на их продуктах, типы тестирование, которое необходимо провести для проверки качества продукции.Также необходимо учитывать стоимость оборудования, а не только капитальные затраты, но и стоимость материалов, занимаемой площади, вентиляции, сброса сточных вод и т. Д., Которые необходимо добавить к уравнениям для определения стоимости очистки печатных плат. Я бы сказал, что лучший флюс для использования – это тот, который является лучшим процессом для вас и ваших клиентов, то есть продукты хорошего качества, который будет менее дорогостоящим для вас и вашего клиента и будет иметь наименьшее влияние на окружающую среду. Если есть еще вопросы, не стесняйтесь обращаться ко мне в автономном режиме, и мы сможем обсудить это дальше, поскольку эту тему очень сложно охватить в нескольких абзацах.
Лео Ламберт
Вице-президент, технический директор
EPTAC Corporation

В EPTAC Corporation г-н Ламберт наблюдает за содержанием предлагаемых курсов, программ сертификации IPC и предоставляет клиентам экспертные консультации в области производства электроники, включая RoHS / WEEE и бессвинцовые проблемы. Лео также является Генеральным председателем комитета по процессу сборки / присоединения IPC.


Эти вопросы вызывают больше вопросов! Вкратце, выбор основан на том, насколько прочным должен быть флюс и какая очистка (удаление остатков флюса) допустима.Это, в свою очередь, зависит от конечного продукта. Игрушки, которые выбрасывают через несколько месяцев, или высоконадежная сборка (Pacemaker, Aerospace), которая в принципе должна служить вечно? По всей видимости, это разные продукты между этими крайностями. А как насчет печатных плат и компонентов? У них лучшая паяемость или вы должны уметь паять все, что есть в комплекте? Канифольные флюсы основаны на растворах канифоли – натурального продукта, полученного из деревьев – в органическом носителе, обычно изопропиловом спирте.Канифоль содержит небольшое количество абиатовой кислоты, которая при нагревании создает восстанавливающую среду, которая может оказывать очищающее воздействие на пятна, такие как оксид меди. Этот эффект очень ограничен, и для более сильных потускнений добавляются различные количества более сильных, так называемых активаторов, чтобы улучшить очищающую способность флюса. Эти флюсы классифицируются как R (канифоль), RMA (умеренно активированная канифоль) и RA (активированная канифолью). Для удаления остатков канифольного флюса после пайки требуется органический растворитель, такой как хлорированный или фторированный углеводород, для растворения канифоли и полярный ингредиент, такой как спирт, для растворения ионной части остатка (активатор).Канифоль не растворяется в воде, но некоторые флюсы для канифоли растворимы в воде плюс омылитель, который превращает канифоль в растворимый мылоподобный материал. Водорастворимые флюсы – это растворы активных химикатов, обычно запатентованных формул, в растворителях – обычно неводных. Обычно эти флюсы относительно сильны и легче справляются с потускнением, чем канифольные флюсы. Остатки обычно растворимы в воде – вероятно, лучшее чистящее средство для ионных остатков – но, конечно, все компоненты узла должны быть достаточно герметичными, чтобы выдерживать погружение в воду.Как бы ни проводилась очистка, в узле не должно быть остатков ионов, которые могут быть очень опасными.
Гарольд Хайман
Консультант
VJ Electronix

Гарольд Хайман занимается металлургическими аспектами электронной промышленности с 1950-х годов, а также разработкой полупроводников и инжинирингом для STL, Ediswan и RCA. Позже он присоединился к HTC, пионеру парофазной пайки и продолжившему опыт работы в Dynapert, GenRad, Teradyne, SRT и VJ Electronics.


Поскольку остатки флюса для промывки водой должны быть удалены, обычно используются гораздо более агрессивные активаторы (как кислоты, так и, если используются галогениды), и уровень этих материалов также обычно намного выше, чем для обычного канифольного флюса. Активаторы выбираются из-за их растворимости в воде и часто гигроскопичны (впитывают воду из воздуха) по своей природе, поэтому плиты необходимо мыть в течение ограниченного времени после обработки, чтобы предотвратить повреждение швов остатками флюса. .Для сравнения, системы на основе канифоли по своей природе не гигроскопичны, а остатки имеют гораздо менее агрессивные и более низкие уровни активаторов, поэтому остатки представляют меньший риск поражения суставов и имеют гораздо более длительное окно очистки, если на самом деле они вообще требуют очистки. Дополнительные уровни активатора, присутствующие в системах водяной промывки, будут иметь тенденцию делать их более подходящими для ситуации, когда на паяемых поверхностях присутствуют чрезмерные уровни окисления или загрязнения. С другой стороны, сборки с открытыми обмотками или улавливающими карманами могут лучше обслуживаться системой на основе канифоли из-за более низкого уровня коррозионной активности остатков, которые могут задерживаться в таких областях.
Нил Пул
Старший химик-технолог
Henkel Electronics

Доктор Пул – старший химик-технолог в Henkel Technologies, группе инженеров по применению материалов для сборки электроники. Он отвечает за всю сборочную продукцию Henkel, включая продукты для пайки, заполнители, защитные материалы для печатных плат и теплопроводящие клеи.


Флюсы на основе канифоли широко используются в военной и космической электронике.Причины могут быть перечислены как:
  1. Они не вызывают коррозии при комнатной температуре
  2. Флюс канифольного типа гигроскопичен и может действовать как изоляция
  3. Обычно они отверждаются при комнатной температуре, чтобы улавливать потенциально коррозионные активаторы
Флюсы канифоли не могут быть удалены из сборки, использующие воду. Для удаления RMA настоятельно рекомендуется использовать щелочные чистящие средства. Важное различие между водорастворимыми и канифольными флюсами заключается в их активности флюса. Частичное удаление остатков водорастворимого флюса может привести к коррозии.По сравнению с канифольными флюсами водорастворимые флюсы агрессивны также при нормальных температурах при сборке. Поэтому очень важно обеспечить полное удаление остатков водорастворимого флюса.
Умут Тосун
Менеджер по прикладным технологиям
Zestron America

Г-н Тосун опубликовал множество технических статей. Как активный член организаций SMTA и IPC, г-н Тосун представил множество документов и исследований по таким темам, как «бессвинцовая очистка» и «климатическая надежность».


Флюсы на основе канифоли используют натуральную канифоль в качестве активатора для очистки металлов, так что жидкий сплав может коалесцировать и смачиваться на контактной площадке. ROL0 (активация с низким содержанием канифоли) обычно используется в приложениях без очистки. Водорастворимый флюс. Существует два основных типа: 1. Смываемый водой и 2. Растворимый в воде. Смываемый водой флюс может содержать канифоль и, кроме того, поверхностно-активное вещество для удаления остатков флюса после оплавления. Водорастворимый обычно использует активаторы органических кислот в качестве флюса, и каждый компонент в системе флюса должен быть растворим в воде и, следовательно, очищаться только водой.Эти типы паст, как правило, представляют собой высокоактивный флюс. Зачем использовать то или другое? Это зависит от того, что вы делаете. Если вам нужна высокая надежность в течение длительного времени, рекомендуется использовать водорастворимую пасту, так как она имеет высокий активационный флюс, и после очистки на плате не останется никаких следов или загрязнений. Если вы наносите на плату конформное покрытие, вам следует либо использовать процесс очистки после пайки, химикатов или воды, либо проверить совместимость любого используемого чистого флюса с конформным покрытием.В HumiSeal мы можем предоставить услуги по тестированию на совместимость на отсутствие чистых остатков флюса.
Крис Пэйлин
Европейский менеджер
HumiSeal

Крис Пэйлин в настоящее время руководит европейскими продажами и поддержкой конформных покрытий HumiSeal. Он специализируется на испытаниях и надежности, технологиях пайки, креплении кристаллов и защитных покрытиях.


* Флюсы на основе канифоли содержат канифоль и в большинстве случаев не соответствуют требованиям очистки.Остатки флюса No-Clean являются безвредными, инертными, негигроскопичными и не требуют удаления после оплавления.

* Флюсы для водной промывки содержат агрессивные кислоты и должны быть очищены после оплавления – невыполнение очистки вызовет коррозию и рост дендритов.

В целом наблюдается тенденция к переходу к процессу без очистки – это экономит $$$ и исключает дополнительный этап очистки.

Помимо некоторых известных преимуществ процесса без очистки над процессом смывки водой (более длительный срок службы трафарета, повышенная устойчивость к оседанию..), канифоль в пасте, не требующей очистки, действует как нормальный барьер для окисления и помогает смягчить некоторые из более серьезных проблем:

(a) «Голова в подушке»;
(b) предотвращение комковатых / зернистых паяных соединений и обеспечение полного слияния для длинных профилей и небольших отпечатков.

Кроме того, с сегодняшними платами, укомплектованными компонентами с низким зазором, такими как QFN и LGA – при использовании водной промывочной пасты очистка под зазорами толщиной менее 2 мил создает реальные проблемы.

Картик Виджай
Технический менеджер – Европа
Indium Corp.

В настоящее время работает в Indium Corporation и отвечает за технологические программы и техническую поддержку клиентов в Европе. Более 15 лет опыта в SMT, энергетике, теплотехнике и полупроводниках. Магистр Industrial Engg, Государственный университет Нью-Йорка в Бингемтоне.


Обычно водорастворимые флюсы имеют более высокую активность, чем флюсы на основе канифоли, поэтому, если вы ищете смачивание, а также более чистую плиту, то водорастворимые флюсы могут быть лучшим выбором.В настоящее время мы не видим, чтобы продается много флюсов, активированных канифолью (RA) или канифольных среднеактивированных (RMA), поскольку большая часть этого бизнеса была переключена на флюсы с низким содержанием твердых частиц без очистки. Если вы хотите использовать флюс, который не обязательно очищать, то флюс с канифолью / без очистки может быть тем направлением, в котором вы хотите двигаться.
Майк Шимека
Президент
FCT Assembly

Майк Шимека создал FCT Assembly после покупки Fine Line Stencil, Inc., и состоит из двух основных операций: изготовление трафаретов и изготовление изделий для сборки электроники, таких как паяльная паста, флюс и пруток.

Комментарий читателя

Я думаю, что есть ошибка в том, что написано в пункте 2. в комментариях г-на Тосуна. Флюсы канифоли негигроскопичны, как писал г-н Виджай.

Пьерпаоло Галли, Meta System S.p.A., Италия

канифоль против волнового потока без канифоли?

Автор:


Адам Мерлинг и Рон Ласки, Ph.D.
Indium Corporation
Клинтон, Нью-Йорк, США

Резюме


Есть ли преимущества в использовании флюсов для пайки волной, содержащих канифоль, по сравнению с флюсами, которые не содержат канифоль? Флюсы на основе канифоли – одни из первых типов флюсов, использовавшихся в первые годы электронной промышленности. В их основе лежит материал, получаемый из сосны и других растений, в первую очередь хвойных. Флюсы на основе канифоли не вызывают коррозии при комнатной температуре, гигроскопичны и обычно отверждаются при комнатной температуре для улавливания потенциально коррозионных активаторов.

Для сравнения, флюсы, не содержащие канифоли, особенно водосмываемые, содержат агрессивные кислоты, которые необходимо удалить после пайки волной припоя. Если сборки не очищать, остатки могут вызвать коррозию и рост дендритов.
Производитель может выбрать канифольсодержащий или не канифольный флюс в зависимости от используемого растворителя, соотношения флюса и растворителя и текущего процесса очистки, и это лишь некоторые из них. Выбор сделан в результате множества факторов, которые играют роль при пайке волной, таких как тепловой профиль, тип флюса, нанесение флюса, тип припоя, время предварительного нагрева, температура и время контакта с волной.

В этой серии экспериментов независимой переменной был тип потока. Ранее упомянутые переменные варьировались в разработанном формате эксперимента. Для оценки качества полученных сборок был использован текущий тест IPC на сопротивление изоляции поверхности (SIR). Данные были собраны для определения надежности трех канифольсодержащих и трех не канифольных волновых потоков. Кроме того, были сделаны микрофотографии типичных полученных паяных соединений, чтобы оценить качество изготовления и эстетические свойства паяных соединений.

Выводы


Как органические флюсы, так и не требующие очистки флюсы на канифольной основе прошли тест SIR, что затрудняет определение тенденции. Вот почему данные были разбиты дальше и представлены на Рисунке 16. Представление данных таким образом позволяет легче увидеть явное несоответствие между канифольсодержащими флюсами и их органическими аналогами. Log10 общего среднего для флюсов на основе канифоли составлял 11,76 Ом, в то время как флюсы органических веществ были стабильными на уровне 9.33 Ом. Флюсы на основе канифоли более чем на 2 порядка больше по SIR, чем органические флюсы. Более высокое сопротивление означает, что материал будет более устойчивым к росту дендритов и другим дефектам. Однако важно помнить, что потоки органических веществ были выше минимума log10 R = 8 Ом и соответствовали требованиям J-STD-004B.

Пять из 6 средних нисходящих моделей потоков были ниже средних значений восходящей модели, чего и следовало ожидать. Интересно, что SIR Flux A был лучше, чем у других 5, что потребовало будущих исследований и экспериментов, чтобы прийти к заключению.

Впервые опубликовано в протоколе SMTA

[Q] В чем разница между канифольным флюсом и кислотным флюсом? Каковы их соответствующие приложения? Может ли чрезмерное нанесение флюса привести к удалению следов на печатной плате? : soldering

Обычно разница заключается в том, насколько агрессивен флюс при очистке поверхности, особенно от окисления, и в том, сколько его нужно очистить после пайки, чтобы предотвратить продолжение очищающего действия и коррозию поверхности.Кислотные флюсы обычно также называют водорастворимыми, и, как правило, их нужно счищать с поверхности, иначе они будут продолжать атаковать ее и в конечном итоге создают проводящие пути там, где они не должны быть. Маловероятно, что след удалит, даже в течение длительного времени, но он, безусловно, может быть разрушительным для устройства, если его не удалить. Канифольные флюсы часто называют флюсами без очистки и оставляют остатки, которые не являются вредными в долгосрочной перспективе, в большинстве случаев, пока они полностью активированы (обычно только в результате пайки без нагрева, если вы никогда не применяете их).Бывают случаи, когда они также должны быть очищены, но для большинства основных работ они фактически создают защитную оболочку над суставом после того, как они активируются и полностью высыхают. Обратной стороной канифольных флюсов является то, что они не так агрессивны, как кислотные флюсы. Современные могут приблизиться, но фраза, часто используемая для кислотных или водорастворимых флюсов, – это способность «припаять металл к дереву». Даже очень запущенные компоненты и контактные площадки часто можно успешно паять кислотным флюсом, в то время как канифольный флюс требует для начала поверхности в приличном состоянии.Раньше мы замачивали старые окисленные металлические детали в кислотном флюсе, чтобы вернуть их в состояние, пригодное для пайки, прежде чем мы получили лучший контроль над процессом управления запасами с помощью инвентаризации FIFO, управляемых уровней запасов и надлежащего хранения для предотвращения окисления. Канифольный флюс можно использовать в любом приложении, где не требуется очень агрессивный флюс или его нужно оставлять неочищенным после пайки; кислотные флюсы часто используются для высоконадежных применений, где требуются отличные паяные соединения, а также требуется чистка, поскольку их относительно легко чистить, или для применений, которые трудно паять и нуждаются в дополнительной способности очистки (многократные проходы оплавления, высокая реактивность отделка и т. д.), где допустимо чистка.

SRA Паяльные изделия Флюс для канифольной пасты № 135 в банке емкостью 2 унции – Паяльный флюс

Эффективно ли при работе просто окунуть припой во флюс и припой или гораздо лучше нанести на стык и почему? Вы хотите нанести нужное количество флюса. Слишком мало, и вы не получите хороших результатов пайки. Слишком много, и вы рискуете, что припой потечет туда, куда вы не хотите, поскольку припой следует за флюсом.Вы хотите нанести флюс таким образом, чтобы обеспечить его правильное количество. Обычно это означает использование инструмента для нанесения флюса на область пайки, а не погружение детали в № 135. SRA # 135 не жидкий, и если вы окунете деталь во флюс, вы можете не получить достаточно флюса. При этом я уверен, что есть люди, которые действительно окунулись в поток # 135 и добились хороших результатов.

Целесообразно ли нагревать флюс с помощью термофена, если он слишком твердый / твердый? Делайте это очень осторожно, так как вы не хотите, чтобы ингредиенты флюса разделялись.Быстрое и сильное нагревание может привести к разделению флюса на несопоставимые ингредиенты. Хотя это маловероятно, это может случиться.

Если канифольный флюс высохнет, можно ли что-нибудь сделать, чтобы превратить его в пасту? Вы могли бы осторожно нагреть его, пока он не станет мягким, но вы должны быть осторожны, чтобы не нагревать его слишком быстро или при слишком высокой температуре.

Помогает ли погружение паяльника непосредственно во флюс поддерживать чистоту жала, есть ли какие-то преимущества? Не лучшая идея.Это не годится для паяльника, потому что, если вы нанесете слишком много канифоли на паяльник, его будет трудно счистить. Кроме того, это может привести к разделению флюса. Лучше нанести флюс на часть, которую вы паяете, а затем нанести припой и припой на место, где находится флюс. Конечно, паяльник обычно контактирует с флюсом, но вы не хотите «купать» паяльник внутри флюса, воткнув его в сосуд с флюсом.

RadioShack Паяльный флюс для канифоли, непроливающая паста

RadioShack.com Политика возврата в Интернете

Из-за COVID-19 обработка возврата может занять больше времени, чем обычно. Пожалуйста, подождите от 14 до 21 дня, прежде чем связываться со службой поддержки клиентов относительно статуса вашего возврата. Спасибо за терпеливость.

На RadioShack.com мы хотим, чтобы вы были полностью удовлетворены каждым приобретенным товаром. Если вы не удовлетворены своей покупкой на RadioShack.com, вы можете вернуть большинство товаров в течение 30 дней с полным возмещением стоимости покупки за вычетом доставки, обработки или других дополнительных расходов.См. Раздел «Исключения» для продуктов, на которые не распространяется наша политика возврата.

ВАЖНО: За некоторыми исключениями, возврат осуществляется в форме кредита интернет-магазина, который можно погасить на RadioShack.com. RadioShack не возмещает стоимость доставки. За некоторыми исключениями, мы не предоставляем предоплаченные этикетки для возврата; Вы несете ответственность за покрытие любых транспортных расходов при возврате вашего товара (ов).

Пожалуйста, не забудьте отправить ваш товар (-ы) обратно в полном соответствии с нашей Политикой возврата через Интернет:

  • Товар (-ы) необходимо отправить обратно в течение 30 дней с даты доставки.
  • Товар (-ы) должны быть неиспользованными и в новом состоянии.
  • Все товары должны быть возвращены в оригинальной упаковке со всеми прилагаемыми аксессуарами и документами.
  • При возврате, отправленном обратно на наш склад без разрешения на возврат, созданного в нашем Центре возврата или связавшись с нашей службой поддержки клиентов, будет взиматься плата за ручную обработку в размере 10 долларов США.

Исключения: RadioShack.com не может принимать возврат некоторых товаров. Товары, которые не подлежат возврату, указаны в Интернете.Невозвратные товары включают:

  • Продукты, которые были перепроданы или изменены (или помечены) для перепродажи, не принимаются.
  • Открытое программное обеспечение или комплекты.
  • Неисправные электронные носители (например, флэш-накопители USB и карты памяти).
  • Средства личной гигиены (например, маски для лица, защитные маски).
  • Товары, перечисленные как окончательная продажа или невозвратные.
  • Продукты, приобретенные не на RadioShack.com.
Возврат внутри страны (США)

Для возврата или обмена товара:

  • Начните с посещения нашего центра возврата по адресу radioshack.com / returns и введите адрес электронной почты, который вы использовали при размещении заказа.
  • Ваш запрос на возврат товара должен быть отправлен в течение 30 дней с даты доставки или иным образом в рамках нашей Политики возврата.
  • За некоторыми исключениями, мы не предоставляем предоплаченные этикетки для возврата; Вы несете ответственность за оплату обратной доставки. Стоимость обратной доставки будет вычтена из суммы возврата.
  • Вы получите электронное письмо с инструкциями по возврату. Выберите «Начать возврат» и выберите товары, которые хотите вернуть.Следуйте инструкциям, чтобы распечатать этикетку обратной доставки.
  • Пожалуйста, используйте выданную транспортную этикетку, чтобы обеспечить надлежащую обработку вашего возврата. Сохраните номер отслеживания возврата из возвращаемой посылки, чтобы гарантировать, что посылка будет возвращена на наш склад.
  • Вы можете вернуть посылку в любое почтовое отделение США. Как только ваш возврат будет получен и обработан на нашем складе, вам будет отправлено электронное письмо с подтверждением.

Международный возврат

Если вы решите вернуть товар (-ы), RadioShack не предоставляет этикетки с предоплаченным возвратом, и вы несете ответственность за покрытие транспортных расходов.Кроме того, клиенты за пределами США не смогут использовать наш онлайн-центр возврата. Вместо этого следуйте приведенным ниже инструкциям, чтобы вернуть товар в соответствии с нашей Политикой возврата через Интернет.

Чтобы вернуть товар (-ы) по почте, свяжитесь с нашей службой поддержки клиентов по адресу [email protected] или позвоните нам по телефону 1-800-THE-SHACK (1-800-843-7422). Мы предоставим вам этикетку для возврата, которую вы можете передать любому из местных перевозчиков. Отправляйте возвращаемые товары в наш отдел возврата по адресу, указанному ниже:

.

RadioShack Returns
900 Terminal Road # 244
Fort Worth, TX 76106


Поврежденные или дефектные товары

Если вы получили поврежденный или бракованный товар от RadioShack.com, немедленно свяжитесь с представителем службы поддержки клиентов.

● Сообщите представителю номер вашего заказа, номер позиции и номер отслеживания из исходного электронного письма с подтверждением. Представителю также понадобятся ваш адрес электронной почты и номер телефона.

● RadioShack.com сделает все возможное, чтобы помочь вам с возвращением.

● Неисправный элемент может быть заменен в течение 30 дней с даты покупки в соответствии с нашей Гарантийной политикой или в течение гарантийного срока производителя, в зависимости от того, что больше.Обратитесь за помощью к представителю службы поддержки клиентов.

● По возможности, приложите фотографии повреждения или дефекта, чтобы ускорить оказание помощи.

● Поврежденные или дефектные товары будут заменены, если они доступны, или будет предоставлен кредит магазина RadioShack.com.

Пропавший в пути товар (-ы)

Если ваш номер для отслеживания показывает, что заказ был доставлен, но вы так и не получили его от RadioShack.com, немедленно свяжитесь с представителем службы поддержки клиентов.

● Свяжитесь с перевозчиком и подайте претензию в отношении утерянных при транспортировке предметов.Сообщите представителю номер вашего заказа, номер позиции, номер для отслеживания из исходного электронного письма с подтверждением и номер претензии. Представителю также понадобятся ваш адрес электронной почты и номер телефона. ● RadioShack.com приложит все разумные усилия, чтобы помочь вам с заменой, если таковая имеется, или будет предоставлен кредит магазина.

Отмена заказа

Поскольку ваш заказ обрабатывается максимально быстро, в обычное рабочее время существует 15-минутное окно для отмены заказа.Если вы разместили заказ по ошибке, немедленно позвоните в службу поддержки по телефону 1-800-843-7422. Если запрос на отмену поступает более чем через 15 минут после размещения заказа или в нерабочее время, заказ будет доставлен и должен быть обработан как возврат после доставки.

Гарантия на продукцию

Щелкните здесь , чтобы ознакомиться с положениями и условиями для всех штатов.

Многие товары, которые продаются на RadioShack.com, поставляются с гарантией производителя.Применимую информацию о гарантии обычно можно найти внутри коробки или упаковки. За дополнительной информацией о гарантии производителя на конкретный продукт обращайтесь непосредственно к производителю.

На наши продукты под собственной торговой маркой RadioShack предоставляется 90-дневная или 1-летняя гарантия, в зависимости от продукта. Вы можете прочитать условия этих ограниченных гарантий ниже.

Условия гарантии

За исключением Калифорнии, RadioShack не дает никаких дополнительных гарантий, явных или подразумеваемых, в отношении любого продукта, произведенного какой-либо стороной, кроме RadioShack.

ЗА ИСКЛЮЧЕНИЕМ ЗАКОНОДАТЕЛЬСТВ, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ ОСОБЕННО ОТКАЗЫВАЮТСЯ: (1) ДЛЯ ВСЕХ ПРОДАЖ «КАК ЕСТЬ»; И (2) ПОСЛЕ ПРОИЗВОДСТВА: [A] истечения срока действия ЛЮБЫХ ПРИМЕНИМЫХ ЯВНЫХ ГАРАНТИЙ, ИЛИ [B] 90 ДНЕЙ С ДАТЫ ПОКУПКИ.

RadioShack не несет ответственности за любые убытки или ущерб (включая косвенные, особые, случайные или косвенные убытки), прямо или косвенно вызванные продуктами, перечисленными в этой квитанции.В некоторых штатах не допускаются ограничения подразумеваемых гарантий (например, гарантии товарной пригодности или пригодности для определенной цели) или исключение случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут к вам не относиться. Кроме того, у вас могут быть другие права, которые варьируются от штата к штату.

Продукты, которые подверглись неправильному использованию (включая статический разряд), небрежному обращению, аварии или модификации, или которые были спаяны или изменены во время сборки и не могут быть протестированы, исключаются из любой гарантии RadioShack.com.

Продукты, которые мы продаем, не авторизованы для использования в качестве критических компонентов в устройствах, имплантируемых человеку, или устройствах или системах жизнеобеспечения. Критическим компонентом является любой компонент имплантируемого человеку устройства, устройства или системы жизнеобеспечения, отказ от работы которых, как можно разумно ожидать, вызовет отказ имплантата, устройства или системы жизнеобеспечения или повлияет на их безопасность или эффективность.

На многие другие продукты, предлагаемые на этом веб-сайте, распространяется гарантия производителя.Копия конкретной гарантии, если она предлагается гарантом, будет доступна для проверки перед продажей по специальному запросу по нашему каталожному номеру.

Мы поставляем множество продуктов, которые соответствуют военным спецификациям производителя. Мы не отслеживаем эти продукты; поэтому мы поставляем их только как коммерческие детали.

Информация для международных клиентов или клиентов, путешествующих за границу: продуктов, приобретенных на RadioShack.com или через наши розничные точки в США не подлежат возврату для гарантийного обслуживания ни в одном из наших международных представительств.

90-дневная ограниченная гарантия

RadioShack Online OpCo LLC (далее «RadioShack») гарантирует отсутствие в этом продукте дефектов материалов и изготовления при нормальном использовании первоначальным покупателем в течение девяноста (90) дней с даты покупки в магазине RadioShack.com, принадлежащем RadioShack. , или авторизованный франчайзи или дилер RadioShack.RADIOSHACK НЕ ДАЕТ НИКАКИХ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

Данная гарантия не распространяется на: (a) повреждения или неисправности, вызванные или связанные с неправильным обращением, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, переделками, авариями, стихийными бедствиями (такими как наводнения или молнии) или превышением напряжения или текущий; (б) ненадлежащим или неправильно выполненным ремонтом лицами, не авторизованными сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) расходы на транспортировку, доставку или страхование; (f) затраты на снятие, установку, настройку, настройку или переустановку продукта; и (g) претензии лиц, не являющихся первоначальным покупателем.

В случае возникновения проблемы, на которую распространяется данная гарантия, доставьте продукт и товарный чек RadioShack в качестве доказательства даты покупки в место первоначальной покупки или посетите сайт www.radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом (а) заменит продукт таким же или сопоставимым продуктом, или (б) вернет покупную цену. Все замененные продукты и продукты, за которые производится возврат, становятся собственностью RadioShack.

RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ.ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ БЫТЬ НАЛОЖЕННЫМ ЗАКОНОДАТЕЛЬСТВОМ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ЦЕННОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, ДЕЙСТВУЮТ ПО ДЕЙСТВУЮЩЕЙ ГАРАНТИИ.

, ЗА ИСКЛЮЧЕНИЕМ УКАЗАННОГО ВЫШЕ, RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМ ДРУГИМ ЛИЦОМ ИЛИ ЛИЦОМ В ОТНОШЕНИИ ЛЮБОЙ ОТВЕТСТВЕННОСТИ, ПОТЕРЯ ИЛИ УЩЕРБ, ВЫЗВАННЫЙ НАПРЯМУЮ ИЛИ НЕПОСРЕДСТВЕННЫМ ИСПОЛЬЗОВАНИЕМ ПРОДУКЦИИ. НАРУШЕНИЕ ДАННОЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УБЫТКИ, ВЫЗВАННЫЕ НЕУДОБСТВАМИ И ЛЮБЫМИ ТЕРЯМИ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ И ЛЮБЫХ КОСВЕННЫХ, СПЕЦИАЛЬНЫХ, СЛУЧАЙНЫХ ИЛИ КОСВЕННЫХ УБЫТКОВ, ДАЖЕ ЕСЛИ ВОЗМОЖНОСТЬ ТАКИХ УБЫТКОВ.

В некоторых штатах не допускается ограничение срока действия подразумеваемой гарантии или исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут не относиться к вам. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату.

Вы можете связаться с RadioShack по телефону:

Служба поддержки клиентов RadioShack
900 Terminal Rd # 244
Fort Worth, TX 76106 USA
www.radioshack.com
1-800-THE-SHACK

Обновлено 21.01.

Ограниченная гарантия на 1 год

RadioShack Online OpCo LLC (далее «RadioShack») гарантирует отсутствие в этом продукте дефектов материалов и изготовления при нормальном использовании первоначальным покупателем в течение одного (1) года с даты покупки в магазине RadioShack.com, принадлежащем RadioShack. , или авторизованный франчайзи или дилер RadioShack. RADIOSHACK НЕ ДАЕТ НИКАКИХ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

Данная гарантия не распространяется на: (a) повреждения или неисправности, вызванные или связанные с неправильным обращением, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, переделками, авариями, стихийными бедствиями (такими как наводнения или молнии) или превышением напряжения или текущий; (б) ненадлежащим или неправильно выполненным ремонтом лицами, не авторизованными сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) расходы на транспортировку, доставку или страхование; (f) затраты на снятие, установку, настройку, настройку или переустановку продукта; и (g) претензии лиц, не являющихся первоначальным покупателем.

В случае возникновения проблемы, на которую распространяется данная гарантия, доставьте продукт и товарный чек RadioShack в качестве доказательства даты покупки в место первоначальной покупки или посетите сайт www.radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом (а) заменит продукт таким же или сопоставимым продуктом, или (б) вернет покупную цену. Все замененные продукты и продукты, за которые производится возврат, становятся собственностью RadioShack.

RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ.ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ БЫТЬ НАЛОЖЕННЫМ ЗАКОНОДАТЕЛЬСТВОМ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ЦЕННОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, ДЕЙСТВУЮТ ПО ДЕЙСТВУЮЩЕЙ ГАРАНТИИ.

, ЗА ИСКЛЮЧЕНИЕМ УКАЗАННОГО ВЫШЕ, RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМ ДРУГИМ ЛИЦОМ ИЛИ ЛИЦОМ В ОТНОШЕНИИ ЛЮБОЙ ОТВЕТСТВЕННОСТИ, ПОТЕРЯ ИЛИ УЩЕРБ, ВЫЗВАННЫЙ НАПРЯМУЮ ИЛИ НЕПОСРЕДСТВЕННЫМ ИСПОЛЬЗОВАНИЕМ ПРОДУКЦИИ. НАРУШЕНИЕ ДАННОЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УБЫТКИ, ВЫЗВАННЫЕ НЕУДОБСТВАМИ И ЛЮБЫМИ ТЕРЯМИ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ И ЛЮБЫХ КОСВЕННЫХ, СПЕЦИАЛЬНЫХ, СЛУЧАЙНЫХ ИЛИ КОСВЕННЫХ УБЫТКОВ, ДАЖЕ ЕСЛИ ВОЗМОЖНОСТЬ ТАКИХ УБЫТКОВ.

В некоторых штатах не допускается ограничение срока действия подразумеваемой гарантии или исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут не относиться к вам. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату.

Вы можете связаться с RadioShack по телефону:

Служба поддержки клиентов RadioShack
900 Terminal Rd # 244
Fort Worth, TX 76106 USA
www.radioshack.com
1-800-THE-SHACK

Обновлено 21.01.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
