Расчет падения напряжения в кабеле рассчет и мероприятия

Содержание

1. Что нам нужно знать?
2. Причины падения напряжения
3. Результат падения напряжения
4. Рассчитываем падение напряжения
5. Приведем пример.
6. Как уменьшить падение напряжения в электрической сети
7. Как уменьшить потери в кабеле

Доброго дня, уважаемые гости и читатели нашего блога!

Сегодня мы хотели бы рассказать Вам о том, как выбрать электрический провод для системы энергоснабжения объекта так, чтобы не пришлось кусать локти, сетуя на скачки напряжения или нехватку мощности для одновременного питания всего комплекса оборудования.

Основной акцент в этом деле делаем на диаметр провода для проходящего по нему тока, и расчет падения напряжения в кабеле как раз и призван решить эту задачу.

Давайте вместе выясним, как производится расчет, а также узнаем, каким образом можно увеличить показатель силового напряжения электрической сети, повысив тем самым безопасность электроустановок.

Что нам нужно знать?

Всем известно, что кабельная проводка передает электроэнергию от источника – линии электропередачи – к конечному потребителю – жилым, административным зданиям, строительным объектам и т.п.

При движении тока по металлическому проводу часть энергии теряется в нем из-за сопротивления току самого металла.

Поэтому потребителю достается не та часть электричества, которая отошла от источника, а несколько меньшая с учетом потерь при движении тока.

Для обеспечения оптимального распределения нагрузки и стабильности напряжения провод для электрической сети необходимо выбирать определенного размера – сечения, которое определяет диаметр провода.

Падение напряжения будет также зависеть от длины проводника.

Расчетная величина падения не должна сильно отклоняться от исходного нормативного значения.

При увеличении подключаемой нагрузки также возрастают препятствия для прохождения тока.

Кроме того, при небольшой силе тока увеличивается сопротивление проводника, поэтому происходит падение напряжения, ведь все мы из школы помним математическую зависимость:

I = U / R.

Поэтому, если взять два разных по длине проводника одинакового сечения, то потери выше у более длинного из них.

Следовательно, при прокладке токоведущего кабеля для ЛЭП или других электрических установок основным критерием наряду с сечением проводника выступает его длина.

А можно ли рассчитать эту величину в обычных бытовых условиях, используя подручные средства?

Разумеется, определить снижение напряжения мы сможем тремя способами:

• Используя два вольтметра, производим замер этой величины  на концах кабеля.
• Измеряем напряжение последовательно на разных участках провода. При этом методе показания могут быть не объективными, т.к. возможно изменение нагрузки или условий работы сети.
• Подключаем один электроприбор параллельно замеряемому кабелю. Здесь также возможны погрешности, потому что длинные соединительные провода способны влиять на искомую характеристику.

Важно. Значение этой величины может быть минимальным — от 0,1 В. Советуем применять для измерения приборы не ниже класса точности 0,2.

Причины падения напряжения

В большинстве случае для монтажных работ выбор останавливают на жилах двух сортов металла. Это:

1. медь;
2. алюминий.

Они защищены изоляционной обмоткой.

Реже применяют термоусадку для самостоятельной изоляции жильных проводов.

То есть задача изоляции – создать диэлектрическую оболочку для проводника,

потому как в одном кабеле все провода лежат очень плотно друг к другу.

При протяженных линиях сердечники под обмоткой создают некоторый заряд с ёмкостным сопротивлением, по причине чего и возникает падение напряжения.

Оно происходит по следующему алгоритму.

1. Проводящая жила под воздействием тока греется, затем создается ёмкостное реактивное сопротивление.
2. Преобразования в элементах цепи делают мощность электрической энергии индуктивной.
3. Сопротивление каждой фазы всей цепи возникает из-за резистивного сопротивления проводов.
4. Каждая токопроводящая жила имеет полное сопротивление при подключении кабеля на токовую нагрузку.
5. Если используются три фазы, то линии тока в них симметричны, нейтральная жила при этом проводит почти нулевой ток.
6. Полное (комплексное) сопротивление создает потери напряжения, потому что ток в цепи движется с некоторым отклонением за счет реактивного сопротивления.

Данную схему можно представить графически: горизонтальная прямая линия, выходящая из определенной точки – сила тока.

Из той же точки выходит линия входного напряжения U1 и линия выходного напряжения U2, первая под большим, а вторая под меньшим углом к вектору силы тока.

Падение напряжения будет равно геометрической разнице между направлениями U1 и U2.

На рисунке – отрезок AB и есть падение, это гипотенуза треугольника.

Катеты BC и AC – показатели понижения напряжения с учетом реактивного и активного сопротивлений.

Линия AD – это значение энергетических потерь.

Эту схему удобно применять, когда нет доступного способа описать показатель понижения напряжения математически, т.к. вручную его рассчитывать довольно трудно.

Результат падения напряжения

А что становится результатом этого процесса в фундаментальном смысле?

Давайте посмотрим, что происходит при снижении этой характеристики электрической энергии.

В соответствии с нормативной документацией ПУЭ, потери при движении тока от трансформаторной подстанции до самого отдаленного участка по электрической нагрузке для населенного пункта должны быть не более 9 %.

При этом потери в размере 4 % разрешаются от главного ввода до потребителя электроэнергии, а 5 % – от трансформатора до главного ввода.

В трехфазных коммуникациях нормативный показатель по ГОСТ 29322-2014 составляет 400 В ± 10 % при нормальной эксплуатации линии.

Отклонение этой величины от норматива может приводить к следующим результатам для стационарных объектов или электрических приборов.

1. Сбои в работе электроустановок, неправильная работа оборудования, выход его из строя, нарушение освещения объекта.
2. Отключение электроприборов или сбои их корректной работы.
3. Понижение ускорения вращения у электрических двигателей при старте, потери энергии, отключение устройств при нагреве.
4. Некорректное распределение электронагрузки от начала линии до удаленного конца провода между объектами потребления.
5. Работа на 50 % осветительных устройств помещения.

Нормальным значением для потерь при стандартном рабочем режиме электролинии является 5 %.

Эту величину допускается принимать для электросетей на этапе проекта.

Относительно токов большой мощности строятся протяженные электрические магистрали.

Важно. К устройству ЛЭП на всех стадиях предъявляются высокие требования. Поэтому важно просчитывать потери на всех участках магистрали, от главного магистрального пути до линий второстепенного назначения.

Рассчитываем падение напряжения

При вычислении обязательно учитываем активное и реактивное сопротивления, составляющие комплексное (общее) сопротивление цепи, а также мощность.

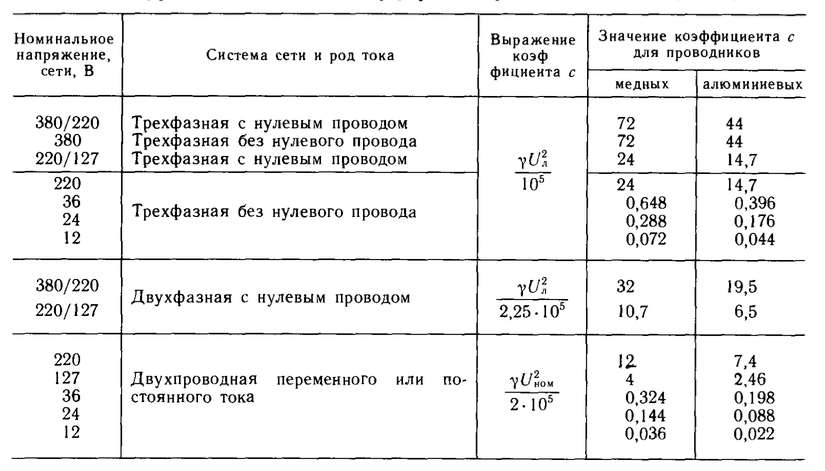

Формула для расчета этого показателя на участке цепи длиной L выглядит так:

∆U = (P * r₀ + Q * x₀) * L / U_ном,

где

• P — активная мощность;
• Q — реактивная мощность;
• r₀ — активное сопротивление;
• x₀ — реактивное сопротивление;
• U_ном — номинальное напряжение.

Как мы сказали выше, на практике допускаются отклонения от нормативного показателя по ПУЭ. Разрешенные пределы отклонения:

• силовые линии – ±5 %;
• внутреннее и наружное бытовое освещение – ±5 %;
• производственное освещение (также для общественных зданий) – от +5 % до -2,5 %.

В итоге вычисления мы получим процентный показатель.

Приведем пример.

Выполним расчет наиболее удаленного модуля контроля пуска (МКП-СА) для запуска спринклерных оросителей с принудительным пуском для системы ПКТС «Олимп».

Падение напряжения рассчитаем из математической зависимости Закона Ома:

Мы видим, что величина напряжения U, напрямую зависит от силы тока I и от сопротивления R, а это значит, что чем длиннее линия и больше потребителей, тем больше «падает» напряжение.

I — Ток  в режиме «Пожар» принимаем из технического руководства на оборудование –  220 мА

Количество 10 шт

Всего ток потребления 10 х 220 = 2200 мА = 2,2 А

Кабель используется КПСЭнг(А) -FRHF 1×2х1,5

R — сопротивление медного провода длиной 1 м рассчитывается по формуле:

где
R – сопротивление провода, Ом,
𝛒 – удельное сопротивление провода, Ом*мм2/м,
l – длина провода, м,
S – площадь поперечного сечения, мм2.

Падение напряжение на проводе из Закона Ома:

Откуда получаем:

Подставляем данные:

U = (0,0175 х 380/1,5) х 2,2 = 8,72 В

Значит к последнему модулю МКП-СА «придет»:

24 В -8,72 В = 15,27 В

Открываем руководство по эксплуатации на МКП-СА и видим, что минимальное напряжение в дежурном режиме, при котором обеспечивается возможность принудительного пуска за время 30 с составляет — 21 В

Значит нам нужно или увеличивать сечение жилы кабеля, или сокращать расстояние путем переноса приборов, или менять количество запускающих модулей.

Для упрощения просчета и подбора кабеля, а так же остальных параметров я составил табличку в xlsx :

Как уменьшить падение напряжения в электрической сети

При выполнении работ по прокладке кабеля сечение провода, взятое по допустимому понижению, превосходит таковую величину, выбранную по нагреву проводника.

Это приводит к удорожанию электричества для потребителя.

Как уменьшить этот показатель?

Ведь от него зависит итоговая цена за 1 кВт электроэнергии.

Опишем несколько способов сделать это.



• Установить стабилизатор около нагрузки для устойчивости сети.
• Повысить значение потенциала у начала кабеля, подключившись к отдельному трансформатору.
• Расположить на небольшом расстоянии от потребителя блок питания или понижающий трансформатор при подключенной нагрузке 12-36 В.

Как уменьшить потери в кабеле

Потери напряжения приводят к дополнительным затратам.

Для того чтобы понизить этот показатель, можно воспользоваться следующими методами.

• увеличить сечение питающих кабелей;
• уменьшить количество ломаных линий (поворотов) в проводке, тем самым уменьшив длину маршрута проводника для снижения общего сопротивления;
• понизить температуру окружающей среды, т.к. при нагревании металла возрастает его сопротивление, охлаждение даст обратный эффект;
• уменьшить нагрузку на сеть;
• привести угол между вектором напряжения и вектором силы тока к единице.

Замечание. Для того чтобы понизить сопротивление кабеля, а, соответственно, потери электричества в нем, можно попробовать улучшить вентиляцию в конструкциях кабеля и кабельных лотках.

Дорогие читатели, мы с Вами рассмотрели очередной вопрос, касающийся нашей безопасности в отношении электроснабжения, именно, узнали, как произвести правильный расчет падения напряжения.

Если информация была Вам полезна, порекомендуйте наш блог своим друзьям, подписывайтесь на нас в социальных сетях и будьте всегда под защитой!

Всего Вам хорошего.

Падение напряжения на проводах – расстояние от трансформатора до ламп или ленты

• Каталог
• Статьи

Нас часто спрашивают, можно ли светодиодные лампы на 12 вольт такой-то мощности в таком-то количестве отдалить от трансформатора на такое-то расстояние?

Общая рекомендация – это расстояние не должно превышать 5 метров. Это известный факт.

Но что делать, если требуется больше 5 метров? Часто из-за конструктивных ограничений невозможно уложиться в такое короткое расстояние.

Потери на проводах – суть проблемы

В некоторых ситуациях можно превратить число 5 в гораздо большее значение. Для этого нужно оценить падение напряжения на проводах.

Именно оно является причиной ограничений – сам провод имеет внутреннее сопротивление и поэтому «съедает» часть напряжения источника тока. И когда провод слишком длинный, может случиться так, что лампам останется такая малая часть исходного напряжения, что они не загорятся.

Вторая часть проблемы – провод не просто «съедает» часть напряжения, а превращает его в тепло. Помимо того, что это просто бестолковое расходование электричества, так оно ещё и несёт в себе пожарную проблему – провод может нагреться слишком сильно.

Чтобы быть уверенным, что требуемые, например, 15 метров между трансформатором и лампой не принесут неприятностей, нужно оценить, сколько именно вольт потеряется на этих 15 метрах.

Рассчитать падение напряжения на проводе очень просто. Все необходимые для этого данные у Вас, как правило, есть: длина провода, суммарная мощность подключаемых ламп (ленты), напряжение питания и площадь поперечного сечения проводника. Нужно лишь дополнительно узнать удельное электрическое сопротивление материала, из которого изготовлен провод.

Формула для расчёта падения напряжения на проводах

Достаточно легко выводится простая общая формула для расчёта падения напряжения, применимая в любой ситуации.

Нам понадобится только закон Ома R = V ∕ I и формула связи электрической мощности, напряжения и силы тока W = V · I.

Также для оценки сопротивления провода нужно знать значение удельного электрического сопротивления [википедея] материала проводника.

Проведя простые выкладки, получим вот такую формулу, дающую оценку значения падения напряжения на проводах:

Оценка падения напряжения на проводах

Падение напряжения зависит от типа материала провода, сечения провода, его длины, мощности потребителей и напряжения источника питания. В этой формуле обозначено:

• W – мощность в ваттах потребителей тока на конце провода;
• V – напряжение источника тока в вольтах, как правило, 12 вольт или 24 вольта;
• L – длина провода в метрах, т.е. удалённость потребителей от трансформатора;
• S – площадь сечения провода в мм²;
• ρ – значение удельного электрического сопротивление в Ом·мм²/м, для меди это примерно 0. 018 Ом·мм²/м

Формула проста, но применима только в случае, если ожидаемое падение напряжения невелико, не более нескольких процентов, т.е. когда расстояние между трансформатором и потребителем не превышает 10 метров, а мощность менее 10-20 ватт.

В иных случаях следует воспользоваться более точной формулой:

Точное значение падения напряжения на проводах

Теперь, вычислив значение падение напряжения на проводах, мы можем оценить, какая мощность будет теряться – просто расходоваться на нагрев проводов. Нужно полученное значение падения напряжения умножить на мощность потребителей тока W и поделить на напряжение трансформатора V:

Оценка падения мощности на проводах

Если эта мощность получится слишком большой, то, очевидно, нужно увеличить толщину провода. Иначе можно получить различные неприятности вплоть до пожара.

Выводы

Как легко видеть из формул, чем толще провод, тем падение напряжения меньше.

При этом падение напряжения обратно пропорционально площади сечения проводника.

Двукратное увеличение площади сечения проводника примерно двукратно уменьшает падение напряжения на проводах

Также возможным решением проблемы может быть увеличение значения напряжения источника тока. Если, конечно, потребители тока это позволяют.

Падение напряжения на проводе линейно падает с увеличением напряжения источника тока.

Двукратное увеличение питающего напряжения примерно в два раза снижает падение напряжения

Например, наши низковольтные лампы Е27 на 12-24 вольт одинаково светят и от 12 и от 24 вольт. И в этом случае имеет смысл перейти на трансформатор на 24 вольта.

Также становится понятно, что для мощных потребителей (порядка 100 ватт) понадобятся очень толстые провода.

Пример

Оценим падение напряжения на медном проводе сечением 1.5 мм² и длиной 20 м при 24 вольтах и мощности подключенной ленты 50 ватт.

Подставив в первую формулу эти значения, мы получим, что на проводах «потеряется» примерно 1 вольт и около 2 ватт. В принципе, это не много, но если есть возможность увеличить толщину провода, лучше это сделать.

Можно, конечно, увеличить напряжение источника тока, заложив падение напряжение, но это совсем не лучший выход. Например, если мощность светильников на конце провода 180 ватт, то падение напряжения на проводе составит уже 3.5 вольта, а мощности – 25 ватт. Светильникам останется только 20 вольт, и драйверы некоторых светильников от недостатка напряжения могут войти в нештатный режим работы и начать перегреваться, потребляя гораздо больше заявленной мощности (хотя светодиоды при этом будут выдавать ту же яркость), что только увеличит падения напряжения на проводе. В этой ситуации останется только гадать, что случится раньше – возгорание проводов или выход из строя светильников.

А для трансформаторов на 12 вольт падение напряжения и расход мощности будут ещё в два раза больше.

Единственное правильное решение – увеличить толщину проводника. Как уже было сказано, увеличиваем сечение провода в два раза – примерно в два раза уменьшаем потери на проводах.

У Вас есть вопрос? Спросите консультанта.

Позвоните нам.
Или кликните здесь и задайте свой вопрос – подробный ответ Вы получите очень быстро.
Мы всегда стараемся помочь.

Каталог продукции

Основы расчета падения напряжения

Благодарим вас за посещение одной из наших самых популярных классических статей. Если вы хотите ознакомиться с обновленной информацией по этой теме, ознакомьтесь с недавно опубликованной статьей Не позволяйте падению напряжения вывести из строя вашу систему .

Как узнать, будет ли ваша проводка работать с достаточной эффективностью? Национальный электротехнический кодекс, 210-19 (a) (FPN 4) и 215-2 (b) (FPN 3), рекомендует падение напряжения 5% для фидерных цепей и 3% для ответвленных цепей. Давайте рассмотрим несколько примеров, используя уравнения на боковой панели (справа). В наших примерах используется медный провод без покрытия в стальном кабелепроводе для ответвленных цепей 480 В; мы будем использовать NEC Таблица 9столбец коэффициента мощности.

Пример 1: Определение падения напряжения

Проложите многожильный провод № 10 длиной 200 футов при токе 20 А.

Согласно Таблице 9 наше «Ом на нейтраль на 1000 футов» составляет 1,1 Ом. Чтобы завершить числитель, умножьте его следующим образом: (2 x 0,866) x 200 футов x 1,1 Ом x 20 А = 7620,8. Разделив 7621 на 1000 футов, мы получим падение напряжения 7,7 В. Это падение допустимо для нашей схемы на 480В. На № 12 упало бы 11,8 В. Увеличьте длину до 500 футов, и этот № 10 сбросит 18 В; № 12 падает 29В.

Пример 2. Определение сечения провода

Протяните многожильный медный провод длиной 200 футов при токе 20 А.

Размер провода можно найти, алгебраически изменив первое уравнение, или можно использовать следующий метод. Чтобы завершить числитель, умножьте следующим образом: 1,73 x 212,9 Ом x 200 футов x 20 А = 89 371,2. Разделив 89 371,2 на допустимое падение напряжения 14,4 В, вы получите 6 207 круговых мил. Таблица 8 NEC показывает, что провод № 12 удовлетворяет рекомендации по падению напряжения.

Пример 3: Определение длины провода

Протяните многожильный медный провод № 10 для цепи на 20 А.

Чтобы завершить числитель, умножьте следующим образом: 1000 x 14,4 В = 14 400. Чтобы завершить знаменатель, умножьте следующим образом: (2 x 0,866) x 1,1 Ом x 20 А = 38,104. Наконец, разделите числитель на знаменатель следующим образом: 14 400 ÷ 38,104 = 378 футов. Если вы проложите провод № 12 для той же цепи, вы сможете протянуть его на 244 фута.

Пример 4. Определение максимальной нагрузки

Прогон многожильный медный провод № 10 для цепи длиной 200 футов.

Чтобы завершить числитель, умножьте следующим образом: 1000 x 14,4 В = 14 400. Чтобы получить знаменатель, умножьте его следующим образом: (2 x 0,866) x 1,1 Ом x 200 футов = 381,04. Наконец, разделите числитель на знаменатель следующим образом: 14 400 ÷ 381,04 = 37А. Эта схема может выдерживать 37 А на каждом фазном проводе. 200-футовый № 2 мог выдержать 24А.

* Число «0,866» относится только к 3-фазному. Он преобразует число «2» в «1,732» (квадратный корень из 3). Для однофазных цепей не используйте в расчетах «0,866».

* “CM” обозначает диаметр проволоки в круговых милах, как показано в Таблице 8.

* Чтобы рассчитать размер проволоки, используйте 12,9 в качестве K для меди и 21,2 в качестве K для алюминия.

* «L» — длина одностороннего провода в футах.

* «R» — сопротивление на 1000 футов. Используйте таблицу 9 NEC для проводки переменного тока. Если у вас нелинейные нагрузки, используйте столбец, который помогает учитывать коэффициент мощности.

Уравнение 1: Расчет фактического падения напряжения I[падение напряжения = (2 x 0,866) x L x R x Ампер/1000]

Уравнение 2: Расчет сечения провода в круговых милах [CM = 2 x K x L x Ампер/допустимое падение напряжения]. Кроме того, вы можете алгебраически изменить уравнение 1, чтобы: допустимое падение напряжения ÷ 1,732 x L x ампер, а затем найти размер провода в соответствии с его сопротивлением переменному току.

Уравнение 3: Расчет длины в футах [Длина = 1000 x Допустимое падение напряжения ÷ (2 x 0,866) x R x Ампер]

Уравнение 4: Расчет нагрузки в амперах [Ампер = 1000 x Допустимое падение напряжения ÷ (2 х 0,866) х П х Д]

Формулы падения напряжения — журнал IAEI

Падение напряжения упоминается только в некоторых разделах NEC в качестве информационных примечаний, и его необходимо рассчитать в других разделах , код . Эти разделы: 210.19(A) Информационное примечание 4, 215.2(A)(1) Информационное примечание 2 и 3, 310.15(A)(1) Информационное примечание 1, 647.4(D), 310.60(B) Информационное примечание 2, 455.6( А) Информационная записка и 695.7. Допустимые или требуемые величины падения напряжения могут составлять от 1,5 до 15 процентов от напряжения фидера или ответвленной цепи. Обычно рекомендуется максимум пять процентов на цепи. Информационные примечания не являются обязательными Кодекса , но представляют собой пояснительный материал, предназначенный только для информационных целей [см. 90.5(C)].

Однако инструкции производителя по установке, которым необходимо следовать в 110.3(B), часто требуют поддержания минимального номинального напряжения для того, чтобы определенный тип утилизирующего оборудования функционировал должным образом, как это предусмотрено производителем, и должны быть внесены в список признанной на национальном уровне испытательной лабораторией электрооборудования. Для выполнения расчетов падения напряжения необходимо иметь следующую информацию: 1) коэффициент k, 2) длину фидера или ответвленной цепи до нагрузки, 3) силу тока нагрузки цепи и, конечно же, 4) напряжение цепи. Коэффициент k представляет собой множитель, представляющий сопротивление постоянному току для проводника данного размера длиной 1000 футов и работающего при температуре 75°C. Из этой информации пользователь кода может найти проводник минимального размера, необходимый для переноса нагрузки (измеряется в круговых милах или тысячах милах), и/или процент падения напряжения.

Приведенные здесь формулы основаны на значениях сопротивления проводника постоянному току, приведенных в главе 9, таблице 8 стандарта

NEC , и считаются в целом приемлемыми для расчета падения напряжения. Таблица 8 основана на 75C/167F и обеспечивает постоянную k-фактора 12,9 для медных и 21,2 для алюминиевых проводников. — См. примечание ниже.

Например, чтобы найти k-фактор, , вы умножаете сопротивление проводника на фут на круговой мил проводника. Помните, что в таблице 8 указано сопротивление в омах на 1000 футов. Для расчета падения напряжения при использовании медного провода обязательно выберите значение из столбца «медь без покрытия», так как большинство медных проводников не имеют покрытия. Быть «покрытым» означает, что на медном проводнике есть оловянное или другое покрытие, которое изменяет значение его сопротивления. Если проводник «с покрытием», используйте значение сопротивления столбца «с покрытием». Помните, что «с покрытием» не относится к монтажу проводника. Обратите внимание на следующие примеры.



Для медного провода используйте сопротивление постоянному току, измеренное в омах, из главы 9, таблицы 8:

Сопротивление постоянному току медного проводника 1000 тыс. см составляет 0,0129 Ом на 1000 футов.

(0,0129 Ом на 1000 футов разделить на 1000
= 0,0000129 Ом на фут)

0,0000129 Ом на фут x 1 000 000 круговых мил = 12,9 коэффициент k — ​​для медного провода

Для алюминиевого провода сопротивление постоянному току, измеренное в омах на 1000 футов проводника из главы 9, Таблица 8:

(0,0212 Ом на 1000 футов разделить на 1000
= 0,0000212 Ом на фут)

0,0000212 ом на фут x 1 000 000 круговых мил
= 21,2 коэффициент k — ​​для алюминиевого провода

круглые мил размеры проводника. Для любого медного или алюминиевого проводника, указанного в таблице 8 главы 9, коэффициент k будет примерно равен 12,9.или очень близко к нему для меди и 21,2 или очень близко к нему для алюминия. Поэтому эти две величины выбраны в качестве постоянных значений k-фактора для непокрытых медных или алюминиевых проводников, работающих при температуре окружающей среды 75°C/167°F и номинальной силе тока.

Номинальная температура 75°C/167F часто используется в современных электрических цепях, так как большинство новых наконечников в электрораспределительном и утилизационном оборудовании рассчитаны на температуру 75°C/167F; и проводники с номиналом 90C/194F используются при токе 75C из-за требований к заделке, установленных в 110.14(C).

Используемая формула также в целом приемлема для проводников

60C/140F.

Падение напряжения рассчитывается для однофазных установок с учетом того, что ток будет возвращаться от нагрузки либо от нагрузки фаза-линия, либо от нагрузки фаза-нейтраль; поэтому в формулу сопротивления проводника к нагрузке и обратно добавляется множитель 2. Это необходимо для замыкания цепи и устранения неисправности, учитывая 250.122(B), что будет обсуждаться позже.
В формуле для трехфазных установок в качестве множителя используется 1,732 вместо 2. Ток течет к нагрузке и обратно по фазным проводникам.

После определения падения напряжения используйте приведенную ниже формулу для определения процента падения напряжения в цепи или системе.

Пример 1:      Падение 7,2 В ÷ 240 В (1 фаза)        = падение напряжения 3 %

Пример 2:      Падение 24 В ÷ 480 В L-L                  =  5% падение напряжения

Выберите формулу, основанную на размере используемого проводника или максимально допустимом падении напряжения для AHJ. (3%, 5% и т. д.)

ФОРМУЛЫ ПАДЕНИЯ НАПРЯЖЕНИЯ

Падение напряжения

= 2 x Длина проводников для нагрузки x k-фактор (медь или алюминий) x I (сила тока) ÷ Круговые милы или тысячные милы используемого проводника =

1,732 x Длина проводников для нагрузки x k-фактор (медь или алюминий) x I (сила тока) ÷ Круговые милы или тыс.см используемого проводника

Для определения размера в круговых милах требуется (однофазный)  = 2 x L x K x I ÷ % падения напряжения

Для определения размера в круговых милах требуется (трехфазный)  = 1,732 x L x K x I ÷ % падения напряжения

Эти формулы можно использовать для определения максимальной длины проводника, размера кругового мила, необходимого для проводника, или падения напряжения в система или цепь.
