Фоторезисторы и фотодиоды: 40) Фоторезисторы. Фотодиоды. Фототранзисторы. Особенности применения. Характеристики.

Содержание

40) Фоторезисторы. Фотодиоды. Фототранзисторы. Особенности применения. Характеристики.

Схемы включения и применение фотоэлектронных приборов

Фотоэлектронные (фотоэлектрические) приборы предназначены для преобразования световой энергии в электрическую.

Все полупроводниковые фотоэлектрические приборы основаны на внутреннем фотоэффекте – возбуждении атомов и росте концентрации свободных носителей заряда под воздействием светового излучения. При этом в полупроводнике растет проводимость, а на p-n переходах появляется ЭДС.

К фотоэлектронным приборам относятся фоторезисторы, фотодиоды, фототранзисторы и фототиристоры.

Фоторезистор – это полупроводниковый фотоэлектрический прибор, сопротивление которого изменяется под действием светового излучения. На рис. 1 показана схема включения фоторезистора и его характеристики.

Рис. 2. Схема

включения фоторезистора (а), УГО (б), энергетическая (в) и вольт-амперная (г) характеристики фоторезистора.

Фоторезисторы, как и другие фотоэлектрические приборы, характеризуются световой характеристикой, т.е. зависимостью фототока , протекающего через прибор от светового потока . Она нелинейная и это является недостатком фоторезистора. ВАХ фоторезистора линейны, а их наклон зависит от величины светового потока.

Фоторезисторы могут работать и на переменном токе. Фоторезисторы являются самыми простыми и дешевыми фотоэлектрическими приборами.

Фотодиод – это полупроводниковый фотоэлектрический прибор, основанный на внутреннем фотоэффекте, содержащий один p-n переход и имеющий два вывода.

Фотодиоды могут работать в двух режимах: без внешнего источника электроэнергии (режим фотогенератора) и с внешним источником (режим фотопреобразователя

На рис. 2, а, б показаны схемы включения.

Излучающий диод (слева) должен быть включен в прямом направлении, а фотодиод – в прямом (режим фотогенератора) или в обратном направлении (режим фотопреобразователя).

ВАХ фотодиода в темноте не отличаются от ВАХ p-n перехода (рис. 2 г), а при освещении опускается вниз. Режиму фотопреобразователя соответствуют участки в третьем квадранте, а режиму фотогенератора – в четвертом.

Фотодиоды имеют большее быстродействие, чем фоторезисторы (работоспособны при частоте 1 гГц и выше), но менее чувствительны.

С целью повышения чувствительности вместо фотодиодов применяют фототранзисторы.

Фототранзистор

– фотоэлектронный прибор, имеющий трехслойную структуру, как обычный транзистор, в котором ток зависит от освещения базы. Схема включения Рис. 3. Схема включения фототранзистора показана на рис.

3. Они имеют линейную световую характеристику, а выходные ВАХ аналогичны ВАХ обычного транзистора, включенного по схеме с общим эмиттером, но в качестве параметра вместо тока базы выступает световой поток. Чувствительность фототранзисторов достигает 1 А/лм. Параметры фототранзисторов существенно зависят от температуры.

Волоконно-оптические датчики (так же часто именующиеся оптические волоконные датчики) это оптоволоконные устройства для детектирования некоторых величин, обычно температуры или механического напряжения, но иногда так же смещения, вибраций, давления, ускорения, вращения (измеряется с помощью оптических гироскопов на основе эффекте Саньяка), и концентрации химических веществ. Общий принцип таких устройств в том, что свет от лазера (чаще всего одномодового волоконного лазера) или суперлюминесцентного оптического источника передается через оптическое волокно, испытывая слабое изменение своих параметров в волокне или в одной или нескольких брэгговских решетках, и затем достигает схемы детектирования, которая оценивает эти изменения.

волокно-оптические датчики обладают следующими преимуществами:

· Они состоят из электрически непроводящих материалов (не требуют электрических кабелей), что позволяет использовать их, например, в местах с высоким напряжением.

· Их можно безопасно использовать во взрывоопасной среде, потому, что нет риска возникновения электрической искры, даже в случае поломки.

· Они не подвержены электромагнитным помехам (EMI), даже вблизи разряда молнии, и сами по себе не электризуют другие устройства.

· Их материалы могут быть химически инертны, то есть не загрязняют окружающую среду, и не подвержены коррозии.

· Они имеют очень широкий диапазон рабочих температур (гораздо больше, чем у электронных устройств).

· Они имеют возможность мультиплексирования; несколько датчиков в одиночной волоконной линии может быть интегрировано с одним оптическим источником (см. ниже).

работа в жестких условиях, таких как зондирование в устройствах с высоким напряжением, или в СВЧ печах. Сенсоры на основе брэгговских решеток могут также быть использованы, например, для мониторинга условий, внутри крыльев самолетов, в ветровых турбинах, мостах, больших плотинах, нефтяных скважинах, и трубопроводах.

Фотоэлектронные приборы (фоторезисторы, фотодиоды, фототранзисторы)

Похожие презентации:

Влияния состава и размера зерна аустенита на температуру фазового превращения и физико-механические свойства сплавов

Газовая хроматография

Геофизические исследования скважин

Искусственные алмазы

Трансформаторы тока и напряжения

Транзисторы

Воздушные и кабельные линии электропередач

Создание транспортно-энергетического модуля на основе ядерной энергодвигательной установки мегаваттного класса

Магнитные аномалии

Нанотехнологии

1. Фотоэлектронные приборы (фоторезисторы, фотодиоды, фототранзисторы)

Сурьмяно-цезиевый
фотоэлемент, использующий
явление внешнего фотоэффекта

2.

Фотоэлектронные приборы• Работа фотоэлектронных приборов основана
на явлениях, вызываемых действием лучистой
энергии. По характеру действия светового
потока на фотоэлектронный прибор различают
приборы с фотоэффектом: внутренним — на
основе полупроводников, в которых под
действием фотонов происходит генерация
носителей зарядов – электронов проводимости
и «дырок»; внешним, у которых под
действием светового потока возникает
фотоэлектронная эмиссия.

3. Виды фотоэлектронных приборов

• К фотоэлектронным приборам с
внутренним фотоэффектом относятся
фоторезисторы, фотогальванические
элементы, фотодиоды, фототранзисторы
и фототиристоры.
• С внешним фотоэффектом относятся
электровакуумные и газонаполненные
фотоэлементы и фотоэлектронные
умножители.

4. Что такое фоторезисторы?

• Фоторезисторы обладают свойством изменять свою
электропроводность под действием светового потока.
Материалом для фоторезисторов служат селен, сернистый
свинец, сернистый кадмий, сернистый висмут и другие
полупроводники.

Для изготовления фоторезистора на
изоляционную пластину методом напыления наносят слой
полупроводника, на который, в свою очередь, наносят слой
металла (платины, золота) в виде двух гребенок.
Непосредственный контакт между гребенками отсутствует, в
результате между зубцами гребенок оказывается слой
светочувствительного полупроводника. При освещении слоя
полупроводника увеличивается число электронов, переходящих
в зону проводимости, увеличивается электропроводность,
вследствие чего изменяется сопротивление между
напыленными участками металла.

5. Фоторезистор

Вольт – амперные характеристики фоторезисторов
линейные. На рис. 1 показаны устройство фоторезистора
(вид а), схема его включения (вид б) и вольт – амперная
характеристика (вид в). В условном обозначении
фоторезисторов имеются буквы русского алфавита — ФС.

6. Что такое фотодиоды?

• Фотодиоды — полупроводниковые приборы, в основу действия
которых положено свойство электронно-дырочного перехода
изменять обратное сопротивление под действием светового
потока.

На рис. 2 показаны устройство (вид а) и схема
включения (вид б) фотодиода. Когда фотодиод не освещен, в
цепи резистора R проходит обратный ток очень небольшой
величины.

7. Фотодиод

• При освещении фотодиода увеличивается число «дырок» в
области полупроводника с электронной проводимостью. При
включении напряжения эти «дырки» проходят через
электронно-дырочный переход, вызывая увеличение тока в
цепи нагрузки.
Фотодиоды могут работать в двух режимах: режим А
характеризуется отсутствием внешнего источника напряжения,
фотодиод работает как вентильный фотоэлемент; режим В
характеризуется работой фотодиода с внешним источником
напряжения и называется фотодиодным. При освещении
фотодиода его ток возрастает за счет фототока приблизительно
пропорционально освещенности.
В условном обозначении фотодиодов имеются буквы русского
алфавита — ФД.

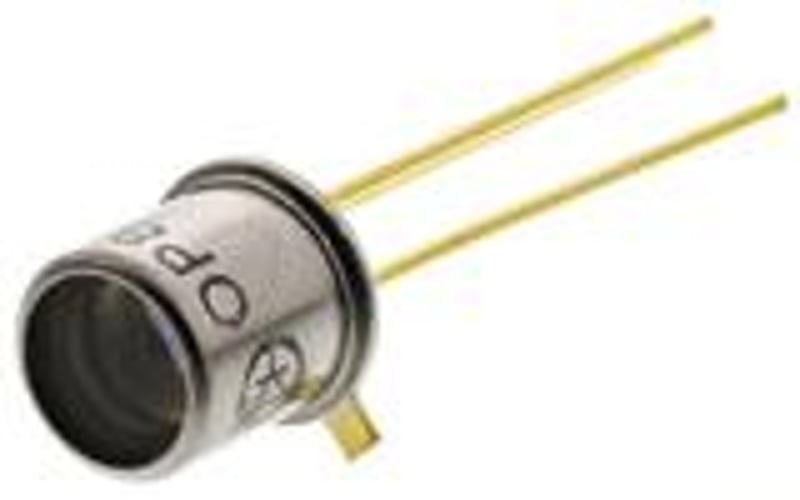

8. Что такое фототранзисторы?

• Фототранзисторы представляют собой полупроводниковые
приборы с двумя р – n – переходами.

Облучению подвергается
область базы. Под действием света в базовой области
образуются свободные носители зарядов —электроны и
«дырки». «Дырки», направляясь к коллекторному переходу,
проходят в область коллектора и вызывают увеличение
обратного тока Ir. Если напряжение между базой и эмиттером
неизменно, то работа фототранзистора аналогична работе
фотодиода. Такой фототранзистор не имеет вывода базы, но
имеет повышенную чувствительность по сравнению с
фотодиодом. Вывод базы в фототранзисторах используют для
создания смещения, необходимого для получения линейной
характеристики при измерении малых световых сигналов.
В условном обозначении фототранзисторов
• имеются буквы русского алфавита — ФТ.
• Фотодиоды и фототранзисторы используют
в качестве чувствительных элементов в
системах телеконтроля, автоматических
устройств, в аппаратуре считывания
числового материала, фототелеграфии и т.
д. Основной их недостаток — зависимость
параметров от температуры.

10. Вентильные фотоэлементы

• Вентильные фотоэлементы представляют собой
полупроводниковые устройства, в которых световая
энергия непосредственно преобразуется в
электрическую. Они не требуют посторонних
источников тока, так как сами являются ими.
Вентильный фотоэлемент состоит из
металлической пластины, служащей
одним электродом, со слоем
полупроводника, поверх которого
нанесен второй полупрозрачный
электрод, чаще всего выполненный
напылением слоя золота в вакууме.
Запирающий слой образуется на
границе полупроводникового слоя и
полупрозрачного электрода.

11. Вентильные фотоэлементы

• В качестве полупроводникового материала применяют сернистые и
селенистые соединения. Световая энергия, проникающая через
полупрозрачный слой металла на электронно-дырочный переход,
ионизирует атомы кристаллического полупроводника, создавая при
этом новые пары носителей заряда— электроны и «дырки». Это
приводит к образованию избытка «дырок» в слое р и избытка
электронов в слое n.

Разность потенциалов между слоями р и n
вызывает ток, величина которого пропорциональна освещенности
фотоэлемента.
Вентильные фотоэлементы применяют для изготовления солнечных
батарей, непосредственно преобразующих солнечную энергию в
электрическую. На судах вентильные фотоэлементы применяют в
качестве датчиков в аппаратуре фотоэлектронной автоматики, в
фотоэлектрических и релейных схемах. Фотоэлементы с внешним
фотоэффектом на судах не применяют.
• http://www.electroengineer.ru/2014/06/phot
oelectric-devices.html
