Представляем новинку – функциональный генератор сигналов АКТАКОМ ADG-4302.

В универсальном генераторе сигналов ADG-4302 используется технология прямого цифрового синтеза (DDS), благодаря чему он имеет высокое разрешение по частоте, высокую стабильность (±1 ppm) и малый джиттер. Новый прибор имеет два независимых канала.

Первый канал (Канал А) является высокочастотным с полосой генерации от 1 мкГц до 300 МГц и разрешением по частоте от 1 мкГц.

На этом канале пользователи могут:

генерировать гармонические сигналы синусоидальной (300 МГц) и прямоугольной (80 МГц) формы;
формировать модулированные сигналы с аналоговыми (АМ, ЧМ) и цифровыми (ЧМн, ФМн) видами модуляции с возможностью использования как внутреннего, так и внешнего модулирующего сигнала;
использовать режим формирования пачек импульсов от 1 до 10000 (пакетный режим)
выполнять свипирование (режим качания частоты) по частоте по линейному или логарифмическому закону.

Уровень выходного сигнала может быть установлен в диапазоне от -127 дБм до +13 дБм с разрешением всего 0,1 дБ и точностью ±1 дБ.

Второй канал (Канал B) – низкочастотный. Используя данный канал, пользователь сможет:

сгенерировать гармонические сигналы 8 форм, среди которых: синус, прямоугольник, пила, импульсный, Sync, экспонента, шумовой, напряжение постоянного тока;
диапазон генерации на этом канале составляет от 1 мкГц до 10 МГц при наилучшем разрешении 1 мкГц;
диапазон выходных амплитуд сигнала может быть выбран пользователем от 1 мВпп до 10 Впп на согласованной нагрузке с импедансом 50 Ом (2 мВпп – 20 Впп на высоком импедансе).

Как и большинство моделей генераторов Актаком которые появились за прошедшие год-полтора, в новой модели функционального генератора сигналов Актаком ADG-4302 используется графический цветной ЖК дисплей с поддержкой отображения формы сигнала.

Это значительно помогает при установке параметров, т.к. у пользователя появляется возможность наблюдать процесс задания значений с их отображением непосредственно на графике сигнала.

В новой модели универсального генератора Актаком ADG-4302 имеется возможность сохранения с последующим вызовом до 4 настроек прибора во внутреннюю память.

На задней панели прибора расположены вход для внешнего тактирования, выход опорного генератора 10 МГц, вход для внешнего запуска, вход внешней модуляции, а также интерфейсы для связи с ПК RS-232 и USB-device. Выход внешней синхронизации (TTL) располагается на передней панели генератора.

Новый генератор функциональный генератор сигналов Актаком ADG-4302 может найти применение в самых разнообразных областях, например: ремонтных и сервисных организациях, НИОКРах различного рода, обучающих программах. Прибор имеет высокую функциональность при очень доступной цене, что позволяет его использовать широкому кругу пользователей.

Новая модель функционального генератора сигналов Актаком ADG-4302 будет представлена на стенде №А401, павильон №2, Зал №7, Крокус Экспо, Москва, в период с 15 по 17 марта 2016 брендом АКТАКОМ. На стенде Вам будут оказаны необходимые консультации по подбору оборудования и предложены бесплатные каталоги контрольно-измерительных приборов, радиомонтажного оборудования и промышленной мебели.

AWG5200 Tektronix – функциональный генератор сигналов произвольной формы

AWG5200 TEKTRONIX: расширенные функциональные возможности

В начале 2017 года компания Tektronix выпустила новый генератор сигналов произвольной формы AWG5200. В данной статье наши инженеры рассказывают о дополнительных функциональных возможностях прибора – программных модулях, значительно расширяющих функционал прибора.

Краткое описание генератора сигналов AWG5200

Серия генераторов AWG5200 Tektronix – это функциональные генераторы, сочетающие высокое качество сигналов, максимальную частоту дискретизации, и наибольшую длину записи.

Так, серия AWG5200 обеспечивает высокую точность сигнала в сочетании с частотой дискретизации до 10 Гвыб/с., длиной выходного сигнала 2 Гвыб и вертикальным разрешением 16 бит. Генератор сигналов имеет в стандартной комплектации 2/4/8 каналов в зависимости от модели, при необходимости количество каналов может быть увеличено до 32 и более.

Расширение функционала за счет дополнительных плагинов

Генератор сигналов произвольной формы AWG5200 Tektronix имеет большой выбор плагинов – дополнительных программных модулей, которые обеспечивают широкие функциональные возможности прибора. Так, например, с помощью плагинов можно создавать радиолокационные, радиочастотные, мультиплексированнын сигналв с ортогональным разделением по частоте (OFDM) и имитационные сигналы реального эфира.

Дополнительные программные модули

Дополнительные программные модули	Описание	Наименование
SourceXpress	Устанавливается на персональный компьютер с операционной системой Windows®. С помощью программы SourceXpress можно создавать сигналы, воспроизводить их, а также загружать без использования приборной панели генератора, то есть прямо с персонального компьютера. Дополнительные программные модули для создания сигналов полностью совместимы с ПО SourceXpress и поэтому можно работать с тестовым сигналом удаленно, не находясь в лаборатории.	Программное обеспечение SourceXpress.
Сигналы с линейно-частотной модуляцией (ЛЧМ) и многотональные сигналы	Генерирование сигналов с линейно-частотной модуляцией (ЛЧМ), а также сигналов с провалом в спектре и многотональных сигналов	MTONENL-SS01 MTONEFL-SS01
Предкоррекция	Формирование коэффициентов компенсации сигналов для получения плоской амплитудно-частотной характеристики (АЧХ) и линейной фазо-частотной характеристики (ФЧХ)	PRECOMNL-SS01 PRECOMFL-SS01
Высокоскоростные последовательные сигналы	Генерирование предыскаженных сигналов для тестирования на соответствие стандартам	HSSNL-SS01 HSSFL-SS01 HSSPACKFL-SS01 HSSPACKNL-SS01
Радиочастотные сигналы	Генерирование сигналов с цифровой модуляцией, имеющих несколько групп несущих	RFGENNL-SS01 RFGENFL-SS01
Оптические сигналы	Генерирование сигналов со сложными схемами модуляции для тестовых испытаний оптических устройств	OPTICALNL-SS01 OPTICALFL-SS01
Мультиплексирование с ортогональным частотным разделением (OFDM)	Генерирование одного или нескольких OFDM кадров с одним или несколькими пакетами	OFDMNL-SS01 OFDMFL-SS01
Сигналы радиолокационных средств (РЛС)	Генерирование импульсных радиолокационных сигналов с различными типами модуляции и искажениями	RADARNL-SS01 RADARFL-SS01
Тактовые сигналы с распределенным спектром	Обеспечивают генерирование тактовых сигналов с распределенным спектром для прикладных модулей “Высокоскоростные последовательные сигналы” и “Оптические сигналы”	SSCFLNL-SS01 SSCFLFL-SS01
Параметры рассеяния (S-параметры)	Обеспечивает применение параметров рассеяния (S-параметры) для программных модулей “Радиочастотные сигналы”, “Высокоскоростные последовательные сигналы”, “Оптические сигналы”, ” Мультиплексирование с ортогональным частотным разделением (OFDM)” и ” Сигналы радиолокационных средств (РЛС)”	SPARAFL-SS01 SPARANL-SS01

Каждый прикладной модуль может иметь два типа лицензий: лицензия на определенное оборудование – персональный компьютер (NL) и плавающая лицензия (FL). Лицензия на идентифицированный компьютер (NL) содержит собственную копию приложения, которая работает на персональном компьютере с фиксированным серийным номером. Плавающая лицензия (FL) позволяет переносить программное приложение с одного компьютера на другой.

Применение генератора сигналов AWG5200

Генератор сигналов AWG5200 способен создать множество типов сигналов, которые используются в научной деятельности, проектировании и разработке различных электронных компонентов и приборов. Кроме того, генераторы этой серии находят широкое применение при тестировании радиолокационных сигналов (РЛС) и средств радиоэлектронной борьбы (РЭБ).

Разработка, отладка и тестирование компонентов радиолокационных устройств, с использованием сочетания настраиваемых тестов и упрощённых процедур формирования сигналов – все это доступно с помощью генератора серии AWG5200. Прибор создаёт сигналы сложной формы методом интерполяции с высокой точностью воспроизведения сигналов. Также можно использовать для сдвига несущих частот цифровое преобразование с повышением частоты.

Отличительные характеристики AWG5200

Максимально чистый сигнал и сверхнизкий уровень шума;
Лучшая комбинация частоты дискретизации – 10 Гвыб/с и разрешения по вертикали 16 бит;
Масштабируемость, позволяющая наращивать количество каналов до необходимого для Заказчика, без потери качества генерируемого сигнала;
Возможность генерирования радиочастотных сигналов до 4 ГГц устраняет необходимость в приобретении дополнительного оборудования;
Совместимость с программным обеспечением MatLab;
Программный продукт SourceXpress совместим с предыдущими версиями генераторов Tektronix серии AWG.

Заключение

Генераторы серии AWG5200 применимы в широком спектре типов измерений. Его универсальность обеспечивается большим списком подключаемых программных модулей, которые задают специализацию прибора. Все встроенные и опциональные плагины для создания различных форм сигналов запускаются на платформе SourceXpress, что позволяет Вам быстро проводить практически любые операции с тестовыми сигналами без необходимости посещать лабораторию.

Если Вас заинтересовал генератор сигналов AWG5200 Tektronix, обращайтесь в нашу компанию. Наши специалисты расскажут подробно о данном оборудовании и сориентируют Вас по ценам на продукцию. Присылайте Ваши запросы на эл.почту [email protected]

AFG2021, Генератор сигналов, 1 канал 1 мкГц – 20 МГц (Госреестр РФ)

Назначение генератора AFG2021:
Большинство электронных приборов, схем и систем предназначены для обработки той или иной формы сигнала. Данные сигналы могут быть как простыми, например сигнал звуковой частоты или синхронизации, так и более сложные, как поток последовательной передачи данных или сигнал с выхода датчика подушек безопасности. С полосой пропускания 20 МГц, разрешением 14-бит и частотой дискретизации 250 Мвыб/с генератора AFG2021 можно создавать простые и сложные формы сигнала, и при этом, не тратить огромные средства на дорогое оборудование.12 стандартных форм сигнала, возможности модуляции и встроенный генератор шума позволяют быстро создать необходимый для вашей задачи сигнал.

Особенности генератора AFG2021:
Интуитивно понятный пользовательский интерфейс
Инновационная простота использования функций впервые появилась на генераторах серии AFG3000, которая послужила базовым элементом при создании AFG2021. Опытные пользователи AFG3000 без труда смогут разобраться в новом AFG-2021. TFT 3.5 дюймовый цветной экран отображает параметры сигнала в цифровом и графическом виде, так что вы можете иметь полную уверенность в настройке необходимого сигнала и полностью сосредоточиться на задаче. Кнопки быстрого доступа и ручки на предней панели обеспечивают легкий доступ к наиболее часто используемым функциям и настройкам прибора

Превосходная гибкость частоты
Большинство функциональных генераторов создают свои выходные сигналы с помощью аналоговых осцилляторов и преобразователей сигнала. Tektronix AFG2021 использует метод прямого цифрового синтеза (DDS). Технология DDS синтезирует сигналы с помощью одной тактовой частоты, что позволяет генерировать любую частоту во всем диапазоне прибора. DDS архитектрура обеспечивает превосходную гибкость частоты, которая позволяет программе быстро изменять значение фазы и частоты, что полезно при тестировании радио компонентов, спутниковых систем, а также фильтров и усилителей.

Больше производительности с SignalExpress
Каждый AFG 2021 постовляется с бесплатной копией программного обеспечения LabVIEW SignalExpress Tektronix Edition, компании National Instrument, которая позволяет управлять прибором, регистрировать и анализировать данные. SignalExpress поддерживает всю линейку настольных приборов Tektronix, обеспечивая подключение к вашей контрольно измерительной системе. Вы можете иметь доступ к каждому прибору через единый интуитивно понятный интерфейс ПО. Это позволяет автоматизировать сложные измерения, требующие несколько приборов, регистрировать данные в течение длительного периода времени, сопоставлять данные с нескольких приборов, легко захватывать и анализировать результаты на вашем ПК. Только приборы Tektronix могут объединяться в общий измерительный комплекс для упрощения и ускорения отладки ваших разработок.

ПО ArbExpress® для удобного создания сигналов
С ПО ArbExpress, вы можете быстро создавать сигналы и передовать их на AFG2021. ArbExpress поддерживает прямое подключение к осциллографам и генераторам Tektronix через USB, GPIB или LAN. Данное ПО позволяет импортировать реальные сигналы, захваченные осциллографом на ПК, редактировать, копировать и загружать их на AFG. Это крайне необходимо для автомобильной, медицинской и промышленной отрасли, где воссоздание выходного сигнала датчика имеет решающее значение для анализа целостности схемы.

Подключение
Используя порт USB на передней панели, можно сохранять на внешние носители настройки формы сигнала или конфигурацию самого прибора. Загрузить данные и настройки можно также легко, подключив обратно внешний носитель к порту USB. Порт USB и опциональные GPIB/LAN- порты обеспечивают гибкость в подключении к ПК.

Компактный размер
Размер высотой 2U и шириной половины стойки позволяет компактно разместить прибор на рабочем месте, положив его сверху на такие приборы как цифровые мультиметры, источники питания, частотомеры и т.д. С дополнительным комплектом RMU2U для монтажа в стойку, GPIB интерфейсом и полной поддержкой SCPI, AFG2021 становится идеальным решением для автоматизированных испытательных комплексов

Краткие технические характеристики генератора AFG2021:
∙ 1 канал.
∙ Синусоидальный сигнал от 1 мкГц до 20 МГц.
∙ Прямоугольный сигнал от 1 мкГц до 10 МГц.
∙ Пилообразный сигнал от 1 мкГц до 200 кГц.
∙ Импульсный сигнал от 1 мкГц до 10 МГц.
∙ Сигналы произвольной формы 1 мкГц до 10 МГц.
∙ Память 128К.
∙ Частота выборки 250 Мвыб./с.
∙ Вертикальное разрешение 14 бит.
∙ Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ.
∙ Амплитуда 20В пик-пик на нагрузке 50 Ом.
∙ Разрешение 1 мВ.
∙ Выходной импеданс 50 Ом, 1 Ом- 10 кОм.
∙ Разъем USB на передней панели для сохранения сигналов на ЗУ.
∙ Подключение через интерфейсы USB, GPIB и LAN.

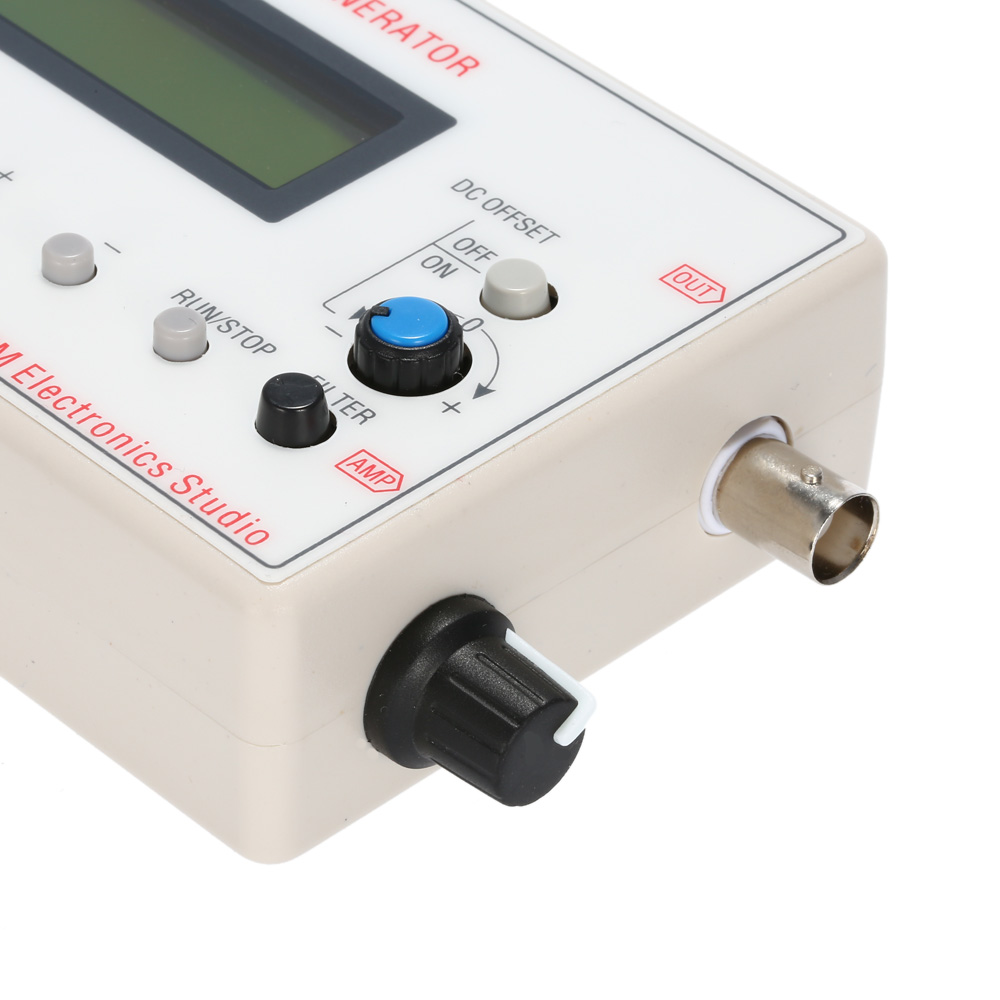

Функциональный генератор

Функциональный генератор это источник напряжения, который выдает аналоговые сигналы в синусоидальной, прямоугольной и треугольной форме. Вы можете изменять частоту сигнала, длительность, амплитуду и смещение относительно нуля.

Форма сигнала

Выберите форму выходного сигнала нажатием мышью кнопки на функциональном генераторе, соответствующую желаемой форме выходного сигнала (синусоидальный, треугольный или прямоугольный).

Вы можете изменять форму треугольного и прямоугольного сигналов изменением длительности импульсов.

Частота

Частота функционального генератора определяет число циклов, которое он генерирует каждую секунду. Вы можете изменять частоту от 1 Гц до 999 МГц. Длительность

Установка длительности изменяет форму прямоугольного и треугольного сигналов. Вы можете установить длительность от 1 до 99 процентов.

Для прямоугольного сигнала установка длительности управляет высоким уровнем сигнала. 50% длительность дает прямоугольный сигнал с равными частями сигнала с высоким и низким уровнями.

Для треугольного сигнала установка длительности управляет наклоном перемещением вершины сигнала. Треугольный сигнал с 50% длительностью имеет одинаковый наклон фронта и спада сигнала.

Синусоидальный сигнал не изменяется установкой длительности.

Амплитуда

Установка амплитуды управляет напряжением сигнала, измеряемого на установившемся максимальном уровне. Если сигнал снимается с вывода COM и с вывода + или -, измеряемый сигнал (максимальный размах) равен двойной установленной амплитуде. Если выход снимается с выводов + и -, максимальный размах сигнала будет в четыре раза больше установленного значения амплитуды. Заметим, что амплитуда определяет максимальное значение сигнала, в то время как другие источники устанавливают среднеквадратичное значение (RMS) выходного сигнала Вывод “COM” Вывод генератора “COM” предназначен для создания относительного уровня сигнала.

Соедините вывод “COM” с заземлением для получения нулевого уровня. Вывод “+”

С положительного вывода генератора снимается сигнал с положительной относительно нейтрального вывода “COM” амплитудой. Вывод “-”

С отрицательного вывода генератора снимается сигнал с отрицательной относительно нейтрального вывода “COM” амплитудой. Смещение

Установка смещения управляет уровнем постоянной составляющей сигнала, относительно которого изменяется значение сигнала. Нулевое смещение устанавливает выходной сигнал изменяющийся относительно оси

X осциллографа (положение оси Y должно быть также установлено равным 0).

Вы можете изменять смещение от -999 кВ до 999 кВ. (Единицы измерения амплитуды выходного сигнала определяют единицы измерения смещения.)

Сайт создан в системе uCoz

Функциональный генератор сигналов произвольной формы HAMEG HM8030-6

Режимы работы
синусоида, меандр, треугольник, импульс; режим свободных колебании, внутренний генератор свип-сигналов или внешняя частотная модуляция, наличие или отсутствие смещения по постоянному току
Диапазоны частот
0,05 Гц … 10 МГц, 8 диапазонов, регулировка от x 0,09 до × 1,1 (12:1)
Дрейф частоты	< 0,5 %/ч или 0,8 %/24 часа при постоянной температуре окружающей среды
Характеристики форм сигналов
Искажение синусоиды
0,05 Гц . .. 1 МГц 1 … 10 МГц	макс. 0,5 % макс. 5 %
Время нарастания меандра	тип. 15 нс
Амплитуда выброса	< 5 % (для оконечной нагрузки 50 Ом)
Нелинейность треугольных импульсов	< 1 % (до 100 кГц)
Отображение результатов измерений
Частота	5 разрядов, 7-сегментный светодиодный индикатор, каждая цифра 8 × 5 мм
Точность
до 5 Гц 5 Гц … 10 МГц	±(3 % + 3 разряда) ±(5 x 10-5 + 1 разряд)
светодиодная индикация для мГц, Гц, кГц и секунд
Выходы
Сигнальный выход	защита от короткого замыкания, защита от внеш. напряжения до 45 Впост, не более 30 с
Импеданс	50 Ом
Выходное напряжение	10 Вразмах при нагрузке 50 Ом; 20 Вразмах (разомкнутая цепь)
Ослабление	макс. 60 дБ
Два аттенюатора	каждый 20 дБ ±0,2 дБ
Регулировка	0 … 20 дБ
Погрешность амплитуды (синусоидальные/треугольные импульсы)
0,05 Гц … 0,5 МГц 5 Гц … 10 МГц	макс. 0,2 дБ макс. 2,0 дБ
Смещение по постоянному току регулируется (вкл/выкл, кроме импульсной функции)
для нагрузки 50 Ом в разомкнутой цепи	макс.±2,5 В макс. ±5 В
Выход сигнала синхронизации	меандр с напряжением прибл. +5 В/ТТЛ
Вход FM
(частота управляемая напряжением, разъем BNC на задней панели HM8001-2 и модуля HO801)
Девиация частоты	прибл. 1:100
Входной импеданс	6 кОм \|\| 25 пФ
Входное напряжение	макс. 30 В
Внутренний генератор свип-сигналов
Период развертки	20 мс … 15 с
Диапазон развертки	прибл. 1:100
Прочие характеристики
Электропитание (от базового блока)	+5 В/200 мА + 16 В/300 мА -16 В/250 мА (Σ = 9,8 Вт)
Диапазон рабочих температур	+5 … +40°C
Диапазон температур хранения	-20 … +70°C
Отн. влажность	5 … 80 % (без конденсации)
Размеры (ш × в× г) (без 22-контактного плоского разъема)	135 × 68 × 228 мм
Вес	прибл. 0,8 кг

AFG1062 – функциональный генератор

Описание функционального генератора AFG1062:

Генератор сигналов произвольной формы AFG1062 предназначен для воспроизведения напряжения электрических сигналов стандартной и произвольной формы.

Принцип действия AFG1062 основан на прямом цифровом синтезе сигналов заданной формы, их высокоскоростном цифро-аналоговом преобразовании, и усилении по амплитуде и мощности в выходном тракте. Сигналы напряжения различных форм и стандартов хранятся во внутренней памяти, или задаются пользователем. Внешнее управление осуществляется по интерфейсу USB 2.0. Встроенный частотомер позволяет индицировать частоту внешнего сигнала, при этом может быть использована внешняя синхронизация от стабильного генератора (стандарта) частоты.

Конструктивно генератор AFG1062 выполнен в виде моноблока в настольном исполнении, на передней панели расположены органы управления и жидкокристаллический многофункциональный дисплей.

Технические характеристики функционального генератора AFG1062:

Сигналы	5 стандартных, 45 пользовательских типов, произвольная форма
Количество каналов	2
Пропускная способность	60 МГц (синус)
Разрешение	1 мкГц
Дискретизация	14 бит, 300 Mвыб/с, 1 М точек
Амплитуда сигнала	до 10 Вп-п (<25 МГц)/5 Вп-п (>25 МГц) при нагрузке 50 Ом
Вход внешней модуляции	AM, FM, PM, FSK
Внутренняя память	64 Мб
Частотомер	200 МГц
Редактор произвольной формы	есть
Совместимость с TekSmartLab	есть
Дисплей	ЖК, цветной, 3,95″
Интерфейс	USB
Габариты	235х110х295 мм
Вес	3,4 кг

Описание функционального генератора AFG1062:

Технические характеристики функционального генератора AFG1062:

Сигналы	5 стандартных, 45 пользовательских типов, произвольная форма
Количество каналов	2
Пропускная способность	60 МГц (синус)
Разрешение	1 мкГц
Дискретизация	14 бит, 300 Mвыб/с, 1 М точек
Амплитуда сигнала	до 10 Вп-п (<25 МГц)/5 Вп-п (>25 МГц) при нагрузке 50 Ом
Вход внешней модуляции	AM, FM, PM, FSK
Внутренняя память	64 Мб
Частотомер	200 МГц
Редактор произвольной формы	есть
Совместимость с TekSmartLab	есть
Дисплей	ЖК, цветной, 3,95″
Интерфейс	USB
Габариты	235х110х295 мм
Вес	3,4 кг

ОСТАВИТЬ ЗАЯВКУ

Генераторы сигналов: наведение мостов над пропастью

В статье описываются современные виды генераторов сигналов: недорогие простейшие функциональные генераторы (Arbitrary Function Generators, AFG) и высокоточные дорогие генераторы сигналов произвольной формы ( Arbitrary Waveform Generators, AWG). Новая серия Wonder Wave от Tabor сочетает лучшие характеристики обоих видов генераторов.

Традиционные функциональные генераторы

Традиционные функциональные генераторы (FG или SFG) являлись аналоговыми приборами, основанными на управляемых напряжением аналоговых источниках треугольных колебаний, которые обеспечивали ограниченный набор стандартных форм сигнала. Различные виды сигналов могли быть получены изменением формы базового сигнала треугольной формы. Например, меандр получается путем подачи треугольного сигнала на компаратор-ограничитель, который переключается в заданной верхней точке треугольного сигнала в высокое состояние и в заданной нижней точке в низкое состояние, образуя таким образом прямоугольный сигнал (рис. 1). Другим примером является пропускание треугольного сигнала через диодную схему фильтрации для получения чистого синусоидального колебания. Хотя аналоговые генераторы могут выдавать все стандартные сигналы в полном диапазоне частот, они имеют свои ограничения. Одни из этих ограничений – малая разрешающая способность и большая погрешность (рис.2) . Другие – ограниченные возможности по генерированию произвольных сигналов, которые не позволяют пользователю захватывать, создавать и воспроизводить реальные сигналы, встречающиеся на практике.

Рисунок 1. Принципиальная схема аналогового функционального генератора

Рисунок 2. «Разрыв» на вершине треугольного сигнала, вызванный искажениями при коммутации ключа в схеме формирования сигнала

Функциональные генераторы произвольной формы (Arbitrary Function Generators)

Функциональные генераторы произвольной формы (AFG) являются цифровыми устройствами, основанными на принципе прямого цифрового синтеза (DDS) и характеризуются фиксированной частотой дискретизации (что позволяет использовать только один выходной фильтр) и фиксированную длину внутренней памяти (так называемую таблицу памяти, в которой заложена форма одного периода колебания) для формирования цифровых отсчетов сигнала. Схема адресации в этих приборах работает с применением фазового аккумулятора (рис.3). При такой схеме увеличение частоты достигается путем пропуска некоторых точек в таблице, а уменьшение частоты – за счет повторения точек. Пропуски или повторения точек могут происходить не на каждом цикле, но эти точки не являются всегда одними и теми же (эффект «разрыва фазы»). Что может приводить при формировании периодического сигнала к эффектам амплитудной модуляции в выходном сигнале, а также к увеличению джиттера и фазовых шумов (рис.4). Более того, по своей архитектуре AFG всегда будут иметь маленькую память и отсутствие возможностей по формированию отдельных сегментов памяти для формирования длинных «живых» сигналов или последовательно повторяющихся посылок.

Рисунок 3. Принципиальная схема генератора AFG на основе DDS

Рисунок 4. Джиттер в низкочастотном сигнале типа «меандр», вызванный повторением точек

Генераторы сигналов произвольной формы (Arbitrary Waveform Generators)

Генераторы сигналов произвольной формы (AWG) — цифровые генераторы, основанные на применении памяти, со способностью передачи через цифро-аналоговый преобразователь любой формы сигнала, включая нарисованную от руки или восстановленную путем захвата реального сигнала с помощью цифрового осциллографа. При его возможностях и способностях AWG позволяет пользователю увеличивать или уменьшать амплитуду и частоту, повторять сигналы так частот как это необходимо или изменять сигналы различными способами. Основной чертой AWG является переменная частота дискретизации, что позволяет генерировать превосходно повторяемые выходные сигналы сложной формы (рис.5). Частота сигнала будет определяться по используемой частоте дискретизации и количества точек в таблице памяти по следующей формуле:

Либо частота дискретизации, либо длина таблицы памяти, либо они вместе могут быть настроены для получения желаемой частоты выходного сигнала. Поэтому с AWG, любой сигнал повторяется точно, без наложений. Будучи основанным на использовании памяти, AWG дает возможность пользователю программировать свою память путем деления ее на сегменты данных и использовать каждый сегмент индивидуально (рис. 6). Кроме того, генераторы сигналов произвольной формы обычно оснащены последовательным режимом, который позволяет связывать или повторять сегменты любым образом по выбору пользователя. Несколько расширенных режимов обеспечивают различные пути по формированию выходного сигнала: непрерывный, пошаговый, однократный, смешанный и т.д. В отличие от AFG, генераторы AWG могут быть синхронизированы для обеспечения многоканальных решений (рис. 7). Однако, использование различных частот дискретизации в AWG затрудняет реализацию стандартных видов модуляции и быстрой перестройки частоты выходного сигнала.

Рисунок 5. Принципиальная схема AWG

Рисунок 6. Воспроизведение сигнала с использованием сегментов: синус, меандр, треугольник, экспонента, шум, повторение сегмента меандра

Рисунок 7. Мультигенераторная синхронизация

Tabor и его новая серия Wonder Wave

В новой серии Wonder Wave, компания Tabor решила объединить лучшее из обоих миров, взяв наиболее лучшие черты и возможности от каждого типа генераторов. Являясь полнофункциональными генераторами сигналов произвольной формы с возможностью управления памятью для создания сложных сигналов, новые приборы построены с применением передового дизайна от Tabor и позволяют также работать в режиме DDS для формирования всех стандартных форматов модуляции и осуществлять быструю перестройку частоты. Дизайн серии Wonder Wave запатентован и характеризуется высоким уровнем интеграции, позволяющим в одном приборе реализовать генераторы для различных приложений: сигнальный, функциональный, импульсный, цифровых последовательностей, модуляции, качания частоты, шума, видеосигналов, поскольку AWG-генераторы теоретически могут воспроизвести все формы сигналов.

Сравнение

Многие производители пытаются убедить пользователей, что генераторы AFG, построенные по технологии DDS, с очень высокой частотой дискретизации являются на сегодня лучшим решением, но так ли это? Необходимо понимать, что эти приборы не являются традиционными функциональными генераторами, как не являются и генераторами сигналов произвольной формы. Когда рассматриваются традиционные функциональные генераторы, то они устроены так, что сигнал проходит через аналоговые цепи и позволяет воспроизводить колебания во всем диапазоне частот генератора. В этой связи, все AFG-генераторы являются только цифровым подражанием функциональным генераторам. Другими словами, пользователь, имеющий в своем распоряжении AFG-генератор с максимальной частотой 100 МГц, может наблюдать только синусоидальный сигнал этой частоты, но прямоугольный сигнал уже будет ограничен частотой 50 МГц, а более сложный сигнал, например треугольный, вообще будет иметь максимальную частоту 1 МГц. Причина этого явления состоит в том, что для цифрового AFG-генератора частота выходного сигнала рассчитывается исходя из фиксированной частоты дискретизации, деленной на количество точек памяти.

Являясь цифровым прибором, значит ли это, что AFG — полнофункциональный генератор произвольных сигналов? Ответ — НЕТ. Почему? Потому что AFG-генератор имеет фиксированную частоту дискретизации и архитектуру DDS, не позволяющую оснастить их длинной памятью и режимами ее управления, что необходимо для формирования «живых» и сложных сигналов.

В настоящем AWG-генераторе частота и память связаны, поэтому каждая точка памяти оцифровывается ЦАП и выходной сигнал состоит из точно повторяющихся шаблонов для каждого периода. Поскольку при этом не используется пропуск или повторение точек сигнала (как в случае использования фазового аккумулятора), джиттер и фазовые шумы выходного сигнала минимальны.

Заключение

Возникает вопрос: является ли AWG-генераторы прибором мечты, который необходим на рынке? К сожалению, тоже нет. Дело в том, что AWG-генераторы выпускается долгие годы и хотя они могут воспроизводить любой «живой» сигнал, но имеют существенные ограничения по генерации модулированных сигналов. Кроме этого, обычно они являются очень дорогостоящими. Так какое же будет компромиссное решение?

До настоящего времени, пользователи были практически принудительно ориентированы на различные генераторы, которые предлагали не полное и не идеальное решение для их задач. Теперь, с появлением генераторов серии Wonder Wave производства компании Tabor, пользователи не будут ориентироваться на что-либо меньшее, чем предлагающее идеальное решение. Генераторы Wonder Wave сочетают в себе как достоинства AFG-генераторов, так и преимущества AWG-генераторов, избавляя пользователей от недостатков этих двух типов генераторов. Серия генераторов Wonder Wave, представленная 7 моделями, разработана для решения тысяч задач – от простых по формированию стандартных сигналов до сложных по формированию длинных, сложных, определяемых пользователем сигналов. И все это по приемлемой цене, соизмеримой со стоимостью простых AFG-генераторов.

Ваш выбор

После того, как пользователь поймет ограничения в возможностях AFG и AWG, предлагаемых на рынке, станет видно, что лучшие и наиболее необходимые функции уже встроены в модели Wonder Wave. При этом важно помнить, что обычно приборы используются не для решения сиюминутной задачи, от них ожидают гибкости и способности выполнять широкий круг задач и отвечать требованиям возникающими при решении будущих задач.

Функциональный генератор »Примечания по электронике

Функциональные генераторы представляют собой испытательный прибор, который может генерировать сигналы с обычными формами: синусоидальный, квадратный, импульсный, треугольный, пилообразный и т. Д. . .

Генераторы функций включают:
Генератор функций Типы генератора функций Характеристики генератора функций

Типы генераторов сигналов: Основы генератора сигналов Основы генератора радиочастотных сигналов Генератор сигналов произвольной формы Генератор импульсов

Функциональный генератор – это особая форма генератора сигналов, способная генерировать сигналы с общими формами.В отличие от ВЧ-генераторов и некоторых других, которые создают только синусоидальные волны, функциональный генератор может создавать повторяющиеся сигналы с множеством общих форм.

В частности, его можно превратить в генератор синусоидальной волны, генератор прямоугольной волны и генератор треугольной волны.

Также функциональный генератор может изменять характеристики сигналов, изменяя длину импульса, то есть соотношение промежутков между метками или наклоны различных краев треугольных или пилообразных сигналов, но он может только создавать сигналы, встроенные в генератор функций. Его нельзя запрограммировать на создание дополнительных сигналов – для этого требуется генератор сигналов произвольной формы, AWG.

Помимо генерации самих осциллограмм, этот тип испытательного прибора может добавлять к сигналу смещение постоянного тока. Это может быть очень полезно в ряде приложений для тестирования.

Обычно функциональные генераторы могут работать только на относительно низких частотах, некоторые работают только на частотах около 100 кГц, хотя более дорогие испытательные приборы могут работать на более высоких частотах, до 20 или 30 МГц.

Возможности генератора функций

Генераторы функций

могут генерировать множество повторяющихся сигналов, как правило, из следующего списка:

Это основные формы сигналов, которые генерируются в приборе для тестирования функционального генератора. Эти формы сигналов удовлетворяют большинство потребностей для тестирования ряда элементов. Там, где требуются специальные формы сигналов, необходим генератор сигналов произвольной формы.

Управление генератором функций

В дополнение к выбору основных доступных форм сигналов, другие элементы управления на генераторе функций могут включать:

Частота: Как и следовало ожидать, этот элемент управления изменяет базовую частоту, на которой повторяется форма сигнала.Он не зависит от типа сигнала.
Тип сигнала: Это позволяет выбирать различные базовые типы сигналов:
- Синусоидальная волна
- Прямоугольная волна
- Треугольная волна
Смещение постоянного тока: Изменяет среднее напряжение сигнала относительно 0 В или земли.
Рабочий цикл: Этот элемент управления на функциональном генераторе изменяет соотношение времени высокого и низкого напряжения в прямоугольном сигнале, т.е.е. изменение формы волны с прямоугольной волны с коэффициентом заполнения 1: 1 на импульсную форму волны или треугольной формы волны с равным временем нарастания и спада до пилообразной формы.

Использование генератора функций

Функциональные генераторы обычно используются в отделах разработки электроники, производственных испытаниях и сервисных отделах. Они обеспечивают гибкую форму генерации сигналов, которую можно использовать во многих тестах.

Эти испытательные инструменты очень гибкие и не считаются специализированными.Хотя они часто могут генерировать сигналы в нижнем диапазоне радиочастотного спектра, обычно используется специальный радиочастотный генератор, если он не доступен.

Также они обычно не используются для тестирования производительности звука, поскольку уровни искажений на синусоидальных сигналах, которые обычно используются, будут иметь более высокие уровни искажений, чем иногда требуется для этих тестов. Типичный показатель искажения синусоидальной волны может составлять около 1%.

Если требуется очень высокая стабильность частоты, десять из этих тестовых приборов позволяют синхронизировать выходной сигнал по фазе с другим источником.

Типы генератора функций

Генератор функций может принимать несколько форм. С современной цифровой техникой существует множество форматов для этого типа испытательного оборудования.

Настольный испытательный прибор: Наиболее широко используемый вид функционального генератора в испытательной лаборатории – это испытательный прибор, помещенный в коробку, которая находится на лабораторном стенде. Этот тестовый прибор содержит источник питания, элементы управления, дисплей и, конечно же, выходной разъем.
Инструмент для тестирования в стойке: Другой формат, который может использовать этот тип тестового оборудования, – это модуль в системе стойки, такой как PXI. Основанная на PCI, стоечная система PXI была разработана специально для тестовых приложений и включает в себя слот либо для контроллера, либо для подключения к компьютеру. Слот для карт измерительных приборов в шасси, что позволяет создать тестовую систему, отвечающую требованиям конкретного тестового приложения. Карты измерительного прибора могут включать любой тип испытательного прибора, включая вольтметры, осциллографы и, конечно же, функциональный генератор
Генератор функций USB: Ряд небольших генераторов функций доступен в качестве испытательных инструментов на базе USB.Они содержат ядро генератора функций в модуле, который подключается к компьютеру через USB-соединение. Такой подход означает, что интерфейсы питания и управления могут использовать ПК, а не иметь затрат и места, необходимых для их размещения в более крупном ящике для испытательного прибора.
Компьютерный генератор функций: Другой подход заключается в использовании программного обеспечения на базе компьютера для обеспечения требуемых форм волны и последующего использования цифровой карты аудиовыхода компьютера для сигнала.Несмотря на то, что он очень дешевый, он может не иметь выходной мощности и точности других типов испытательных приборов. Также, если выход поврежден в результате тестирования, возможного неправильного подключения и т. Д., Это может привести к дорогостоящему ремонту.

Функциональные генераторы обычно очень просты в эксплуатации. Часто используемые современные технологии обработки дают возможность использовать множество дополнительных функций, включая простоту эксплуатации и дистанционное управление через один или несколько из множества доступных стандартов.

Большой выбор функциональных генераторов доступен для ряда различных производителей, а также у ряда различных дистрибьюторов. Затраты, как правило, вполне разумные, поскольку они, как правило, довольно просты и не требуют очень высокочастотных компонентов. Эти контрольно-измерительные приборы могут быть аналоговыми или цифровыми. Аналоговые, как правило, используют операционные усилители в качестве основы конструкции, но цифровые могут использовать некоторую форму прямого цифрового синтеза.

Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в меню тестирования. . .

Типы и технологии »Электроника

Многие типы генераторов сигналов используются во многих тестовых системах, подающих стимул для тестируемого устройства.

Генераторы сигналов включают:
Основы генератора сигналов

Типы генераторов сигналов: Основы генератора радиочастотных сигналов Генератор сигналов произвольной формы Генератор функций Генератор импульсов

Генератор сигналов – это тестовое оборудование, которое выдает электрический сигнал в форме волны.Это используется в качестве стимула для тестируемого предмета.

Генераторы сигналов во всех их формах широко используются в системах тестирования и разработки, а также с другими инструментами тестирования.

Если посмотреть на то, что такое генератор сигналов, можно увидеть, что они бывают разных форм – существует много типов генераторов сигналов, каждый из которых используется для обеспечения различной формы сигнала. Некоторые из них выдают радиочастотные сигналы, другие – аудиосигналы, некоторые могут передавать сигналы различной формы, а другие – только импульсы.

Генераторы сигналов используются уже много лет. Ранние типы были очень простыми по стандартам сегодняшних различных типов генераторов сигналов. Уровни производительности, а также разнообразие доступных средств обслуживания увеличились и улучшились.

Что такое генератор сигналов

Генераторы сигналов

бывают различных форм, способных генерировать различные формы сигналов для различных тестовых приложений. Некоторые из этих испытательных приборов предназначены для тестирования ВЧ-сигналов, в то время как другие используются для тестирования звука, возможно, в качестве генератора синусоидальных волн и т. Д., А другие – для подачи импульсов, возможно, для возбуждения цифровых схем.Есть тысячи различных приложений для генераторов сигналов.

Однако они отличаются от измерительных тестовых приборов, таких как осциллограф, цифровые мультиметры, анализаторы спектра и т. Д., Тем, что вместо измерения сигнала они генерируют сигнал, который подается на тестируемое устройство.

Соответственно стоит определить генератор сигналов:

Определение генератора сигналов:

Генератор сигналов – это электронный испытательный прибор, который создает или генерирует повторяющиеся или неповторяющиеся сигналы.Форма волны может быть разной формы и амплитуды. Генераторы сигналов всех типов чаще всего используются при проектировании, производстве, обслуживании и ремонте электронных устройств.

Обзор типов генераторов сигналов

Глядя на то, что такое генератор сигналов, можно увидеть, что существует много различных типов генераторов сигналов:

Генератор сигналов произвольной формы: Генератор сигналов произвольной формы – это тип генератора сигналов, который создает очень сложные сигналы, которые могут быть указаны пользователем.Эти сигналы могут иметь практически любую форму и могут быть введены различными способами, вплоть до указания точек на форме сигнала.
По сути, генератор сигналов произвольной формы можно рассматривать как очень сложный генератор функций.
Будучи значительно более сложными, генераторы сигналов произвольной формы более дороги, чем функциональные генераторы, и часто их полоса пропускания более ограничена из-за методов, необходимых для генерации сигналов.
Генератор звуковых сигналов: Как следует из названия, этот тип генератора сигналов используется для звуковых приложений.Такие генераторы сигналов работают в звуковом диапазоне, обычно от 20 Гц до 20 кГц и более, и часто используются в качестве генераторов синусоидальной волны. Они часто используются при аудио измерениях частотной характеристики и для измерения искажений. В результате они должны иметь очень ровный отклик и очень низкие уровни гармонических искажений.
Генератор функций: Генератор функций – это тип генератора сигналов, который используется для генерации простых повторяющихся сигналов. Обычно этот тип генератора сигналов создает сигналы или функции, такие как синусоидальные, пилообразные, квадратные и треугольные сигналы.
Ранние функциональные генераторы, как правило, полагались на схемы аналоговых генераторов, которые генерировали сигналы напрямую. Современные генераторы функций могут использовать методы цифровой обработки сигналов для генерации сигналов в цифровом виде, а затем их преобразования из цифрового в аналоговый формат.
Многие функциональные генераторы, как правило, ограничиваются низкими частотами, поскольку именно здесь часто требуются формы сигналов, создаваемые генератором сигналов этого типа.Однако возможно получение версий с более высокой частотой.
Генератор импульсов: Как следует из названия, генератор импульсов представляет собой форму генератора сигналов, которая создает импульсы. Эти генераторы сигналов часто представляют собой генераторы логических импульсов, которые могут генерировать импульсы с переменной задержкой, а некоторые даже предлагают переменное время нарастания и спада.
Импульсы часто необходимы при тестировании различных цифровых, а иногда и аналоговых схем.Способность генерировать импульсы позволяет запускать схемы или посылать последовательности импульсов на устройство для обеспечения требуемого стимула.
Генератор радиочастотных сигналов: Как видно из названия, этот тип генератора сигналов используется для генерации радиочастотных или радиочастотных сигналов.
Типичный генератор ВЧ сигналов Генератор радиочастотного сигнала может использовать различные методы для генерации сигнала. В типах аналоговых генераторов сигналов используются автономные генераторы, хотя в некоторых из них для повышения стабильности используются методы частотной автоподстройки частоты.Однако в большинстве генераторов радиочастотных сигналов используются синтезаторы частоты для обеспечения необходимой стабильности и точности. Могут использоваться как метод фазовой автоподстройки частоты, так и методы прямого цифрового синтеза. Генераторы радиочастотных сигналов часто имеют возможность добавлять модуляцию к форме волны. Нижние конечные могут иметь возможность добавлять AM или FM, но высокопроизводительные генераторы RF-сигналов могут иметь возможность добавлять форматы модуляции OFDM, CDMA и т. Д. . поэтому их можно использовать для тестирования сотовых и беспроводных систем.
Векторный генератор сигналов: Векторный генератор сигналов – это тип генератора радиочастотных сигналов, который генерирует радиочастотные сигналы со сложными форматами модуляции, такими как QPSK, QAM и т. Д.
Векторные генераторы сигналов обычно используются для тестирования современных систем передачи данных, от Wi-Fi до 4G, систем мобильной связи 5G и многих других решений для связи, в которых используются передовые формы сигналов. Поскольку эти формы сигналов используют схемы модуляции и формы сигналов, которые используют информацию о фазе, часто требуется векторный генератор сигналов.

Форматы генератора сигналов

Как и другие виды испытательного оборудования для электроники, генераторы сигналов доступны во множестве различных форматов.Доступные типы форматов в определенной степени зависят от конкретного типа генератора сигналов, но есть несколько вариантов, которые могут быть доступны.

Традиционное стендовое испытательное оборудование: Традиционное стендовое испытательное оборудование – это видение того, что приходит на ум при разговоре об испытательных приборах. Автономный блок, который включает в себя сам генератор, а также источник питания, функции управления, дисплей и внешние элементы управления, – это то, что обычно считается испытательным оборудованием.Эти тестовые инструменты охватывают самый большой объем, но не всегда являются наиболее подходящими, поскольку другие варианты также могут иметь свои преимущества.
Стойка для тестового прибора: Существуют тестовые модули, которые можно вставить в испытательную стойку. Ранние стоечные системы включали VXI, но сегодня PXI является наиболее широко используемым. Основанный на популярном стандарте ПК, известном как PCI, PXI – это открытый стандарт, управляемый PXI Systems Alliance, PXISA, который взял стандарт PCI и обновил его для приложений контрольно-измерительной аппаратуры.Стойка состоит из базовой 19-дюймовой стоечной системы, которая включает в себя источник питания, а первый слот зарезервирован для контроллера или подключения к внешнему ПК. Остальные слоты для карт можно использовать для тестовых приборов. Доступен широкий выбор генераторов сигналов, генераторов функций, генераторов сигналов произвольной формы и т. Д. Такой подход идеально подходит для построения автоматизированной системы с несколькими блоками. Несмотря на то, что может показаться на первый взгляд, можно получить инструменты для тестирования PXI с очень высокими характеристиками, многие из которых сопоставимы по производительности с оборудованием для стендовых испытаний.
Генератор сигналов USB: В наши дни для многих измерительных приборов еще одним вариантом является использование мощности ПК для выполнения некоторых функций измерительного прибора. Тестовый модуль обеспечивает функциональные возможности тестового оборудования, в данном случае генерируя сигнал, но питание, элементы управления и дисплей обеспечиваются ПК. Это позволяет покупать гораздо более дешевые инструменты, сохраняя при этом возможности и производительность.
Использовать сигнал, сгенерированный компьютером: В некоторых случаях можно сгенерировать сигнал в цифровом виде на компьютере с помощью приложения или программы генератора сигналов.Полученный сигнал можно отправить через аудиоразъем звуковой карты. Этот путь предлагает очень дешевый способ создания сигнала, но он ограничен выходом аудио или аудиокарты ПК. Он может быть идеальным для некоторых приложений, но конечный результат очень зависит от звука или вывода с ПК, и этот маршрут, возможно, не лучший вариант, если требуется вывод с гарантированной производительностью.

Существует множество различных форматов для генераторов сигналов с точки зрения физического формата тестового прибора.Если требуется автономное оборудование, часто оборудование для стендовых испытаний является идеальным путем, но для систем и областей, где доступны ПК, другие варианты могут подойти лучше.

Различные типы генераторов сигналов могут генерировать сигналы разных типов. Их можно использовать в различных приложениях: одни для тестирования РЧ-оборудования, другие для обеспечения стимулов для логических плат, а другие используются во множестве различных областей для обеспечения различных необходимых стимулов. При рассмотрении того, что такое генератор сигналов, необходимо определить тип генератора, необходимый для данной работы.

Генератор функций

– DS345

DS345 Генератор функций / произвольных сигналов

Генератор функций DS345 – это полнофункциональный генератор синтезированных функций с частотой 30 МГц, в котором используется инновационная архитектура прямого цифрового синтеза (DDS). Он генерирует множество стандартных сигналов с превосходным частотным разрешением (1 мкГц) и имеет универсальные возможности модуляции, включая AM, FM, пакетную, PM и частотную развертку.Он также генерирует сигналы произвольной формы с высокой скоростью обновления 40 млн отсчетов / с.

Функции и выходы

DS345 генерирует синусоидальные и прямоугольные волны на частотах до 30,2 МГц, а также треугольные и пилообразные сигналы до 100 кГц. Разрешение по частоте для всех функций составляет 1 мкГц. В дополнение к стандартным сигналам, устройство также обеспечивает источник широкополосного (10 МГц) белого шума.

Функциональный выход и выход TTL SYNC доступны через плавающие разъемы BNC на передней панели.Оба выхода имеют выходное сопротивление 50 Ом и могут иметь плавающее напряжение до ± 40 В относительно земли. Амплитуда всех функциональных выходов регулируется от 10 мВпик до 10 Впик с 3-значным разрешением и может отображаться в пиковых, пиковых, среднеквадратических или дБмВт. Кроме того, можно выбрать стандартные выходные уровни TTL и ECL.

На задней панели расположены дополнительные полезные разъемы. Триггерный вход используется для запуска сигналов произвольной формы, шаблонов модуляции, разверток и пакетов, в то время как триггерный выход TTL обеспечивает синхронизацию внешних устройств с развертками и пакетами.Выход развертки генерирует линейное изменение от 0 В до 10 В синхронно с разверткой частоты. Выходы маркеров развертки позволяют выделять на осциллографе определенные части развертки частоты.

Вход на задней панели 10 МГц позволяет синхронизировать DS345 с внешней временной разверткой. Выход на задней панели 10 МГц позволяет выполнять фазовую синхронизацию нескольких DS345.

Амплитудная модуляция

Икс

Амплитудная модуляция

DS345

Модуляция

Функциональный генератор DS345 предлагает широкий спектр вариантов модуляции.Он содержит внутренний генератор модуляции, который может модулировать любые стандартные сигналы, кроме шума. Форма волны модуляции может быть синусоидальной, квадратной, треугольной, пилообразной или произвольной. Можно выбрать частоту модуляции от 1 мГц до 10 кГц.

Генератор модуляции может обеспечивать амплитудную модуляцию (AM), частотную модуляцию (FM) и фазовую модуляцию (PM). При использовании AM можно выбрать глубину модуляции ± 100% с разрешением 1%. Отрицательные значения модуляции соответствуют модуляции с подавлением несущей с двойной боковой полосой (DSBSC).Диапазон частот FM может быть выбран с разрешением 1 мкГц, а фазовая модуляция может быть установлена в диапазоне от 0 ° до 7200 ° с разрешением 0,001 °.

Внешняя амплитудная модуляция

В дополнение к генератору внутренней модуляции выходной сигнал может быть модулирован по амплитуде внешним сигналом, подаваемым на вход AM на задней панели. Этот вход всегда активен, даже если включены другие типы модуляции.

Пакетный режим

Икс

Пакетный режим

DS345

Пакетная модуляция

Вы можете генерировать тональные пакеты любой выходной функции, кроме шума.В пакетном режиме DS345 будет выдавать точное количество полных циклов сигнала после получения сигнала запуска. Регулируя фазу, вы можете контролировать, где на осциллограмме начинается всплеск. При использовании пакетного режима максимальная частота для синусоидальных и прямоугольных волн составляет 1 МГц, в то время как треугольники и линейные изменения ограничены 100 кГц. Пакетный режим может использоваться с сигналами произвольной формы на любой частоте.

Развертка частоты

Функциональный генератор DS345 может изменять частоту любого из своих функциональных выходов (кроме шума).Вы можете увеличивать или уменьшать частоту, используя линейную или логарифмическую развертку. В отличие от обычных генераторов функций, при просмотре определенных частот отсутствуют раздражающие прерывания или артефакты переключения диапазонов. Архитектура DDS DS345 по своей сути позволяет ему выполнять плавную, непрерывную фазовую развертку во всем частотном диапазоне.

Частотная модуляция

Икс

Частотная модуляция

DS345

Можно указать две частоты маркера развертки.Когда развертка пересекает любую из частот маркера, на выходе MARKER на задней панели генерируется TTL-переход, чтобы обеспечить синхронизацию внешних устройств.

Сигналы произвольной формы

DS345 – это не просто генератор функций. Это также полнофункциональный генератор сигналов произвольной формы. Формы выходных сигналов имеют 12-битное вертикальное разрешение и могут воспроизводиться со скоростью до 40 млн отсчетов в секунду.

Поскольку создание сложных сигналов произвольной формы на клавиатуре может быть утомительной задачей, программное обеспечение Arbitrary Waveform Composer (AWC) предоставляется бесплатно.AWC – это программа на основе меню, которая позволяет создавать и редактировать сигналы произвольной формы на экране, сохранять их и загружать в DS345. Щелкните здесь, чтобы получить последнюю версию программного обеспечения Windows AWC.

Конструкция мощного выходного каскада генератора сигналов

Генераторы сигналов вырабатывают определенные электрические сигналы с характерной прогрессией во времени. Если эти сигналы имеют простую периодическую форму волны, такую как синусоидальные, квадратные или треугольные, генераторы называются генераторами функций.Их часто используют для проверки работоспособности электрических цепей или узлов. На вход подается определенный сигнал, а на выходе он подключается к соответствующему измерительному устройству (например, осциллографу). Затем он может быть оценен пользователем. В прошлом задача обычно заключалась в разработке выходного каскада. Описание того, как спроектировать небольшой и недорогой выходной каскад с усилителем усиления по напряжению (VGA) и усилителем с обратной связью по току (CFA), описано в этой статье.

Типичные генераторы сигналов предлагают выходное напряжение в диапазоне от 25 мВ до 5 В. Для управления нагрузками 50 Ом и выше на выходной стороне обычно используются мощные дискретные компоненты, несколько компонентов параллельно или дорогие ASIC. Внутри часто есть реле, которые позволяют устройствам переключаться между различными уровнями усиления или ослабления и, таким образом, регулировать выходной уровень. Из-за необходимого переключения реле для различных коэффициентов усиления в определенной степени возникает прерывистая работа.Упрощенная блок-схема показана на рисунке 1.

Рис. 1. Упрощенная блок-схема выходного каскада классического генератора сигналов.

С более новыми микросхемами усилителя нагрузка также может управляться напрямую без какого-либо внутреннего реле. Таким образом, конструкция выхода генератора упрощается, а сложность и затраты снижаются. Двумя основными компонентами такого выхода являются мощный выходной каскад, обеспечивающий высокие скорости, высокие напряжения и токи, и регулируемый усилитель с возможностью непрерывной линейной точной настройки.

Рисунок 2. Упрощенная блок-схема выходного каскада генератора сигналов с VGA.

Во-первых, исходный входной сигнал должен быть усилен или ослаблен через VGA. Выходной сигнал VGA может быть настроен на желаемую амплитуду независимо от входного сигнала. Например, для выходной амплитуды V _OUT, равной 2 В при коэффициенте усиления 10, выходная амплитуда VGA должна быть установлена на 0,2 В. К сожалению, многие VGA представляют собой узкое место из-за их ограниченного диапазона усиления.Диапазоны усиления более 45 дБ встречаются довольно редко.

Благодаря маломощному VGA AD8338 компания Analog Devices обеспечивает программируемый диапазон усиления от 0 дБ до 80 дБ. Таким образом, в идеальных условиях выходная амплитуда от 0,5 мВ до 5 В может быть запрограммирована непрерывно для генераторов сигналов без необходимости использования дополнительных реле или коммутируемых сетей. Отсутствие этих механических компонентов позволяет избежать разрывов. Поскольку цифро-аналоговые преобразователи (ЦАП) и компоненты прямого цифрового синтеза (DDS) часто имеют дифференциальные выходы, AD8338 предлагает полностью дифференциальный интерфейс.Кроме того, с помощью гибкого входного каскада любую асимметрию входных токов можно компенсировать с помощью внутреннего контура обратной связи. В то же время на внутренних узлах поддерживается напряжение 1,5 В. В нормальных условиях максимальный входной сигнал 1,5 В генерирует ток 3 мА при входном сопротивлении 500 Ом. При более высоких входных амплитудах, например 15 В, потребуется более высокое сопротивление непосредственно на входных контактах. Это сопротивление рассчитано таким образом, чтобы получился тот же ток 3 мА.

Многие коммерческие генераторы сигналов обеспечивают максимальную эффективную выходную мощность 250 мВт (24 дБмВт) при нагрузке 50 Ом (синусоида).Однако этого часто недостаточно для приложений с более высокой выходной мощностью, которые требуются, например, для тестирования ВЧ-усилителей или генерации ультразвуковых импульсов. По этой причине также используются усилители с обратной связью по току. ADA4870 обеспечивает управляющий ток 1 А при амплитуде 17 В на выходной стороне для напряжения питания ± 20 В. Синусоидальные волны могут генерироваться при полной нагрузке до 23 МГц, что делает их идеальными интерфейсными драйверами для универсальные генераторы сигналов произвольной формы.Для оптимизации размаха выходного сигнала ADA4870 настроен с коэффициентом усиления 10, таким образом, требуемая входная амплитуда равна 1.6 В. Однако, поскольку ADA4870 имеет вход с привязкой к земле, а входящий в сеть AD8338 имеет дифференциальный выход, между обеими частями должен быть подключен дифференциальный усилитель приемника для преобразования дифференциального сигнала с заземлением. AD8130 предлагает произведение коэффициента усиления и ширины полосы (GBWP) 270 МГц и скорость нарастания 1090 В / мкс, что очень хорошо подходит для этого приложения. Выход AD8338 ограничен значением ± 1 В, поэтому промежуточное усиление AD8130 должно быть рассчитано на 1,6 В / В. Общая конфигурация схемы показана на рисунке 3.Он предлагает полосу пропускания 20 МГц при амплитуде 22,4 В (39 дБмВт) и нагрузке 50 Ом.

Рис. 3. Упрощенная схема дискретно спроектированного выходного каскада генератора сигналов.

Комбинация мощного VGA (AD8338), мощного CFA (ADA4870) и дифференциального усилителя приемника (AD8130) позволяет относительно легко построить компактный выходной каскад генератора сигналов высокой мощности. Он превосходит традиционные выходные каскады за счет более высокой надежности системы, более длительного срока службы и более низких затрат.

Найдите подходящий генератор аналоговых сигналов

Генераторы сигналов

генерируют большие и сложные аналоговые сигналы последовательным образом или с использованием потоковой передачи в реальном времени. Эти инструменты идеально подходят для применения в научных исследованиях и тестировании бытовой электроники, автомобилестроения и аэрокосмической / оборонной промышленности.

Подробнее о генераторах сигналов

Генераторы функций

Функциональные генераторы

могут генерировать точные формы сигналов, включая синусоидальные, квадратные, треугольные и линейные, с очень высокой чистотой и точностью сигнала. Эти инструменты идеально подходят для проверки, проверки и производственных испытаний полупроводниковых устройств, бытовой электроники, автомобилестроения и аэрокосмической / оборонной промышленности, которые требуют только повторяющихся сигналов для обеспечения надлежащей работы.

Подробнее о генераторах функций

Рисунок 2: Генераторы функций могут точно генерировать ряд стандартных повторяющихся сигналов.

Генераторы сигналов произвольной формы

Генераторы сигналов произвольной формы могут генерировать точные формы сигналов, включая синусоидальные, квадратные, треугольные и линейные, а также произвольные формы сигналов, определяемые пользователем. При использовании в модульных инструментальных платформах, таких как PXI, генераторы сигналов произвольной формы часто позволяют пользователю создавать последовательности сигналов или обеспечивать непрерывную потоковую передачу с хоста или однорангового прибора. Эти инструменты идеально подходят для жестко синхронизированных испытательных систем смешанных сигналов в научных исследованиях или испытаниях полупроводниковых устройств, бытовой электроники, автомобилестроения и аэрокосмической / оборонной промышленности, которые требуют нескольких типов входных сигналов и гибких возможностей генерации.

Подробнее о генераторах сигналов произвольной формы

Рисунок 3: Генераторы сигналов произвольной формы могут генерировать сигналы с определяемыми пользователем значениями. Некоторые генераторы сигналов произвольной формы имеют большой объем памяти для очень длинных сигналов, имеют возможность генерировать различные фрагменты сигналов в соответствии со сценарием или могут передавать данные формы сигналов с хоста для получения непрерывно изменяемого сигнала с течением времени.

Шахрам Маривани – ОСЦИЛЛОСКОПЫ И ГЕНЕРАТОРЫ ФУНКЦИЙ

ОСЦИЛЛОСКОПЫ И ГЕНЕРАТОРЫ ФУНКЦИЙ

Цель:

Это вводная лаборатория, предназначенная для обучения использованию основного электронного испытательного оборудования, такого как осциллографы и функциональные генераторы.Во время лабораторных работ генераторы функций будут настроены на генерацию некоторых форм сигналов с определенными формами и напряжениями. Затем параметры сигнала будут измерены и проверены с помощью осциллографа.

Введение:

Функциональный генератор:

Функциональный генератор – это устройство, вырабатывающее полезный сигнал заданной частоты, формы и амплитуды. Это означает, что вы сможете регулировать частоту, задавать форму или функцию (синусоидальную, треугольную и квадратную / прямоугольную) и изменять уровень амплитуды.Также возможна другая регулировка – смещение. Смещение – это уровень постоянного или положительного сигнала сигнала. На рис. 1 показан генератор функций Agilent 33220A.

Рисунок 1 – Генератор функций Agilent 33220A

Осциллограф:

Осциллограф

– это прибор, который фиксирует форму сигнала и отображает ее на экране. Осциллограф обычно имеет два или четыре канала, и на его экране можно одновременно видеть от одного до четырех сигналов.На рис. 2 показан осциллограф Agilent 54622A, который мы используем в этой лаборатории. У этого есть два канала.

Рисунок 2 – Осциллограф Agilent 54622A

Лабораторная работа

Чтобы использовать эти инструменты, мы должны убедиться, что они сброшены до заводских настроек. Вот процедура для достижения этой задачи:

Генератор функций Agilent 33220A (FG):

Включите прибор.
Нажать кнопку «Сохранить / Вызов».
Выберите программную клавишу, соответствующую «По умолчанию».
Выбрать программную клавишу “Да”.

Теперь для Agilent 33220A установлены заводские значения по умолчанию. Но мы еще не закончили. Нам нужно сделать еще одну модификацию вывода 33220A; измените выходное сопротивление с 50 Ом на «High Z». Вот процедура:

Нажать кнопку «Утилита».
Выбрать программную клавишу “Настройка вывода”.
Нажмите программную кнопку «Load», чтобы изменить значение с «50 Ω» на «High Z».
Нажмите «Готово».

Осциллограф Agilent 54622A (осциллограф):

Включите прибор.
Нажмите «Сохранить / Вызов».
Выберите программную клавишу, соответствующую «Установкам по умолчанию».

Процедура:

Осциллограф Agilent 54622A теперь настроен на заводские значения по умолчанию.

Используйте генератор функций для генерации сигнала треугольной формы. Установите амплитуду сигнала на 2 В и частоту сигнала на 10 кГц. Отобразите этот сигнал на осциллографе.Измерьте напряжения на положительном и отрицательном пиках (V _posp и V _negp) этого сигнала. Также измерьте T ₁ и T ₂, как показано на рисунке 3. Как вы сравниваете показания осциллографа с амплитудой и частотой сигнала, отображаемыми функциональным генератором? Поясните свой ответ.
Рисунок 3 – Треугольная форма волны
Используя функциональный генератор, получите неоднородную прямоугольную форму сигнала с размахом 4 В от пика до пика и минимальным напряжением около +0.5 В. Установите частоту 400 кГц. Попробуйте установить T _S = 2T _M. Типичный сигнал показан на рисунке 4. Следуйте инструкциям в разделе «Сбор данных с осциллографов Agilent 54622A». чтобы скачать данные.
Рисунок 4 – Прямоугольная форма волны
Используя осциллограф,
1. Точно измерьте частоту сигнала.
2. Точно измерьте два интервала T _M и T _S, как показано на рисунке 4. Как вы коррелируете эти два измерения с результатами, полученными в (a) выше? Найдите «Рабочий цикл» этого сигнала.Рабочий цикл определяется как время, в течение которого прямоугольная волна имеет высокое значение по сравнению с периодом прямоугольной волны. Обычно это указывается в%, например, если период прямоугольной волны составляет 10 миллисекунд, а прямоугольник находится в верхнем положении в течение 2 миллисекунд, то рабочий цикл составляет (2/10) x 100% = 20%.
3. Измерьте высокое и низкое напряжение этого сигнала.
4. Измерьте время нарастания и спада краев сигнала: t _подъем и t _спад.
5. Сравните измеренные данные с настройкой функционального генератора. Прокомментируйте различия.
Синусоидальная форма волны
1. Установите частоту функционального генератора на синусоидальную волну 10 кГц, а амплитуду на 1 Vpp (размах) и смещение на ноль. Наблюдайте за сигналом на осциллографе.
2. Затем измените напряжение смещения относительно земли и посмотрите, как выглядит форма волны. Сначала установите смещение на +0,5 Вольт, затем на -0.5 Вольт.

Отчет:

Для каждой детали соберите данные с осциллографа, используя вышеупомянутую процедуру, и запишите все выполненные вами измерения. Готовый продукт нужно сдать в начале следующего сеанса.

ГЕНЕРАТОР ФУНКЦИЙ REF1

Передняя панель
На рисунке 2 показаны элементы управления, разъемы и индикаторы передней панели. генератора функций CFG280.

Рисунок 2: Элементы управления передней панели, разъемы и Показатели

1. СВЕТОДИОДНЫЙ ДИАПАЗОН . Загорается, если вы применяете частоту выше указанных пределов к Разъем EXT COUNTER INPUT. Он также загорается, если время ворот слишком медленно для входящего сигнала.
2. GATE LED . Огни когда частотомер выполняет измерение. Светодиод загорится мигают, когда счетчик обновляет дисплей.
3. СЧИТЫВАНИЕ СЧЕТЧИКА . Это пятизначный дисплей, на котором отображаются измерения частотомера. Десятичная точка автоматически помещается в соответствующую позицию, в зависимости от измерения и разрешения.
4. МУЛЬТИПЛИКАТОР Светодиоды . Укажите коэффициент умножения частоты функционального генератора. выходы. Светодиод 10-1M показывает коэффициент от 10 до 106. Вы должны использовать светодиод 10-1M с показаниями счетчика и ЧАСТОТОЙ. Светодиоды диапазона.Светодиоды 1 и 0,1 обеспечивают точную индикацию два самых низких частотных диапазона. Например, если ЧАСТОТА циферблат установлен на 2,6 и горит 1 светодиод, генератор функций выходная частота 2,6 Гц.
5. ЧАСТОТА Светодиоды диапазона . Укажите диапазон (МГц или кГц) показаний, показанных на показания счетчика. Эти светодиоды также указывают частотный диапазон. выхода генератора функций. Например, если ЧАСТОТА циферблат установлен на 9, горит светодиод 10-1M, горит светодиод кГц, и показания счетчика покажут.6 (МГц) диапазоны выходной мощности генератора.

6. SEC LED . Загорается, когда частотомер находится в режиме PERIOD. Счетчик Считывание показывает не частоту в герцах, а период в секундах. Например, если циферблат FREQUENCY установлен на 4, множитель 1 Светодиод горит, светодиод SEC горит, показания счетчика отображает значение, близкое к 0,250. Это указывает на генератор период вывода 0,25 с (частота 4 Гц).
7. MULTIPLIER Кнопки . Установите частотный диапазон. Левая кнопка увеличивает диапазон на сила десяти и правая кнопка уменьшает диапазон на мощность довольно часто. Например, если диск FREQUENCY установлен на 4,7, а выход установлен на кГц, когда вы нажимаете левую кнопку множителя выходная частота изменится с 4,7 X 103 Гц (4,7 кГц) до 4,7 х 104 Гц (47 кГц).
8. Функциональные кнопки .Выберите тип генерируемого сигнала: синус, треугольник или квадрат.
9. Кнопки симметрии . Выберите либо положительный импульс / линейное нарастание, либо отрицательный импульс / линейное нарастание (см. Таблица 1 на странице 6 (руководство пользователя). Когда вы нажимаете любую кнопку, выходная частота составляет 1/10 значения, указанного на ЧАСТОТЕ набирать номер. Когда вы нажимаете обе кнопки, выходная частота составляет 1/19 значения, отображаемого на шкале ЧАСТОТА.

10. Кнопка SWEEP . Активирует внутренний генератор развертки, который выдает сигнал который пересекает диапазон частот. Эта кнопка включает Ручки SWEEP RATE и SWEEP WIDTH.

Вы также можете подать внешний сигнал развертки на CFG280. Генератор функций через разъем на задней панели. Видеть Внешнее сканирование на стр. 11 (руководство пользователя) для получения дополнительной информации.

11. Ручка СКОРОСТИ УДАЛЕНИЯ .Регулирует частоту повторения развертки частоты – скорость, с которой сигнал пересекает частоты. Если вы нажмете эту кнопку погаснет, развертка остановится, и вы сможете отрегулировать частоту остановки развертки. с помощью ручки SWEEP WIDTH.
12. Кнопка GATE SEL . Выбирает время выхода. Если время выхода слишком медленное для входящего сигнал, загорится светодиод ПРЕВЫШЕНИЕ ДИАПАЗОНА.
13. Кнопка ATTN . Выбирает между двумя уровнями входных сигналов для EXT COUNTER. ВХОД.Когда вы нажимаете кнопку, генератор функций CFG280 ослабляет входящий сигнал в десять раз (размах входной уровень должен быть от 3 В до 42 В). Когда вы нажимаете кнопку out, функциональный генератор не ослабляет входной сигнал (размах входного сигнала должен быть от 50 мВ до 5 В).
14. Кнопка SOURCE . Выбирает между входом внутреннего и внешнего счетчика. Когда ты нажмите кнопку, показания счетчика отобразят частоту сигнала отсчет от ВНЕШНЕГО СЧЕТЧИКА ВХОДА.Когда вы нажимаете кнопку на дисплее счетчика отображается частота сигнала генерируется генератором функций CFG280.
15. ГЛАВНАЯ кнопка . Выбирает один из двух диапазонов напряжения: от 0 VP-P до 2 VP-P или 0 VP-P до 20 ВП-П. Этот элемент управления используется с элементом управления AMPLITUDE для установить уровень напряжения сигнала MAIN OUT.
16. Ручка AMPLITUDE . Регулирует напряжение в текущем выбранном диапазоне.Этот используется с ГЛАВНЫМ регулятором для установки уровня напряжения. сигнала MAIN OUT.
17. Ручка DC OFFSET . Устанавливает уровень постоянного тока (и, следовательно, полярность) MAIN OUT. сигнал. Эта ручка не действует, пока вы ее не вытащите.
18. Ручка регулировки ширины разворота . Регулирует диапазон частот, которые проходят при каждой развертке.
19. УДАЛИТЬ BNC . Этот разъем отправляет сигналы развертки, которые можно настроить с помощью управление разверткой.Вы можете использовать сигнал развертки для синхронизации внешнего такое устройство, как осциллограф.
20. ГЛАВНЫЙ ВЫХОД BNC . Этот разъем отправляет синусоидальный, треугольный, квадратный, положительный и отрицательные импульсные / линейные сигналы.
21. SYNC OUT BNC . Этот разъем отправляет триггерные сигналы TTL. Амплитуда и смещение постоянного тока настройки не влияют на выход триггера TTL.
22. ВХОД ВНЕШНЕГО СЧЕТЧИКА БНК .Этот разъем может принимать внешние сигналы с частотами от 1 Гц до 100 МГц.
23. Ручка FREQ FINE ADJ . Позволяет незначительно регулировать выходную частоту.
24. ЧАСТОТА Наберите . Определяет частоту выходного сигнала функционального генератора в пределах диапазон, установленный кнопками MULTIPLIER.
25. Переключатель POWER . Включает и выключает питание прибора.

Задняя панель в дополнение к выключателям сетевого напряжения, предохранителю, и розетку для шнура питания, элементы, показанные на рис. на задней панели.

Рис. 3: Разъемы на задней панели

ВНИМАНИЕ . Кому Избегайте риска возгорания или повреждения функционального генератора CFG280 перед подключением убедитесь, что входное оборудование правильно заземлено. это к генератору функций

1. ВОРОТА ВХОД BNC. Этот разъем принимает внешние ворота сигналы, которые вы можете использовать при генерации тональных сигналов. См. Страницу 13 (руководство пользователя) для получения подробной информации.
2. EXT AM INPUT BNC. Этот разъем принимает внешнюю амплитуду сигналы модуляции. См. Страницу 12 (руководство пользователя) для получения подробной информации.
3. VCF ВХОД BNC. Этот разъем принимает внешнюю развертку сигналы. См. Страницу 11 (руководство пользователя) для получения подробной информации.

Номер ссылки
В этом разделе описаны несколько дополнительных функций CFG280. Генератор функций.Разнообразие развернутых и модулированных сигналов доступны из генератора функций, что делает его особенно полезным для таких приложений, как проверка сервосистемы или отклика усилителя, искажение и стабильность. Его можно использовать для генерации FM, частоты умножение, или как переменный генератор частоты биений. Это может использоваться для генерации частот повторения или тональных пакетов. Квадрат Выходы волновой синхронизации и развертки могут использоваться в качестве источника для логики TTL или для синхронизации внешнего устройства, например осциллографа.Функциональный генератор CFG280 также полезен как источник амплитуды модулированные сигналы различного назначения.

TTL-сигналы
Чтобы сгенерировать сигнал TTL, выполните следующие действия:
1. Подключите разъем SYNC OUT к CFG280. Генератор функций к входному разъему BNC на осциллографе (см. рисунок №4).

Рисунок 4: Установка для тестирования сигнала TTL

2. Наблюдайте за результатами на осциллографе. Если необходимо, изменить настройку вольт на деление или другие элементы управления на осциллограф для получения полезного сигнала.
3. Измените диапазон FREQUENCY и поверните FREQUENCY набирать номер. Наблюдайте, как изменяется частота сигнала TTL.
4. Поверните ручку DC OFFSET . Обратите внимание, что эта ручка не влияет на сигналы TTL.

Ручка DC OFFSET не действует, потому что смещение постоянного тока Сигнал TTL стандартизирован для соответствия логике TTL.Сигналы на разъем SYNC OUT это не влияет. ручка.

5. Поверните ручку AMPLITUDE . Обратите внимание, что это ручка не влияет на сигналы TTL.

Регулятор AMPLITUDE не действует, потому что амплитуда Сигнал TTL стандартизирован для соответствия логике TTL.

Вернуться к Быстрый старт

Внутренняя развертка
Чтобы использовать функцию внутренней развертки, выполните следующие действия:
1. Подключите MAIN OUT BNC к CFG280 Генератор функций для тестируемого устройства, например, фильтр (см. рисунок 5).
2. Подключите разъем SWEEP OUT к одному канал осциллографа (см. рисунок 5).

Рис. 5: Настройка теста внутренней развертки

3. Подключите другой канал осциллографа к тестируемое устройство (см. рисунок 5).
4. Нажмите кнопку SWEEP на генераторе функций. для отключения функции внутреннего сканирования.
5. Поверните ручку FREQUENCY на желаемую развертку. начальная частота (самая низкая точка развертки).
6. Нажмите кнопку SWEEP , чтобы включить внутренний функция развертки.
7. Вытяните ручку SWEEP RATE , чтобы заблокировать функцию. генератора на частоте остановки развертки (наивысшая точка на сметать).
8. Отрегулируйте частоту остановки развертки с помощью SWEEP WIDTH ручка.
9. Теперь нажмите кнопку SWEEP , чтобы активировать внутренняя линейная развертка. Используйте ручку SWEEP RATE для регулировки скорость развертки.

Вернуться к Быстрый старт

Внешнее сканирование
Чтобы использовать функцию внешней развертки, выполните следующие действия:
1 . Подключите разъем MAIN OUT к CFG280 Функциональный генератор к входному разъему осциллографа (см. рисунок 6).

Рис. 5: Настройка внешнего теста развертки

2. Поверните Frequency Наберите на 0. 1 должность.

ВНИМАНИЕ N. Кому избегайте повреждения CFG280, убедитесь, что максимальное напряжение в вход VCF на задней панели не более ± 10 Впик.

3. Подключите внешний сигнал напряжения к VCF INPUT на задней панели прибора (см. Рисунок 6).
4. Нажмите кнопку SWEEP , чтобы отключить внутреннюю функция развертки.

При использовании внешнего сигнала развертки значения SWEEP WIDTH и SWEEP Регуляторы RATE не влияют на развертку сигнала. Вместо этого эти параметры полностью контролируются внешним сигналом через заднюю панель.

Вернуться к быстрому запуску

Амплитудная модуляция
Чтобы использовать функцию амплитудной модуляции, выполните следующие действия.
1. Подключите разъем MAIN OUT к CFG280 Функциональный генератор на вход осциллографа (см. Рис. 7).

Рисунок 7: Установка для тестирования амплитудной модуляции

2. Нажмите кнопку синусоидального сигнала FUNCTION .
3. Установите циферблат FREQUENCY на желаемую несущую. частота.

ВНИМАНИЕ . Кому во избежание повреждения функционального генератора CFG280 убедитесь, что максимальное напряжение на VCF INPUT задней панели не более 5 Вп-п

4. Подключите внешний сигнал напряжения к EXT. AM INPUT на задней панели прибора (см. Рисунок 7).
5. Управление амплитудной модуляцией путем изменения напряжения уровень внешнего источника напряжения.

Вернуться к Быстрый старт

Генерация тональной посылки и
Ступенчатое умножение частоты

Функциональный генератор CFG280 можно использовать в качестве генератора тональных пакетов. или умножитель частоты для проверки устройств с тональным управлением.Для этого приложения требуется другой генератор функций (например, Tektronix CFG253) в качестве источника стробирующего сигнала и генератор рампы, служащий источником сигнала VCF.

1. Подключите разъем MAIN OUT к CFG280 Функциональный генератор к входному разъему осциллографа (см. рисунок 8).
2. Подключите выход генератора рампы к VCF Разъем INPUT на задней панели функционального генератора CFG280 (см. рисунок 8).

Рисунок 8: Пакетный сигнал и ступенчатое умножение частоты Тестовая установка

3. Подключите ГЛАВНЫЙ ВЫХОД CFG253 к разъему BNC T. Подключите выходы BNC T к GATE . Разъем INPUT на функциональном генераторе CFG280 и внешний вход на генератор рампы (см. рисунок 8).
4. Настройте генератор рампы на создание желаемой рампы. продолжительность и полярность.
5. Настройте период вывода функционального генератора CFG253 на желаемое количество пакетов в пределах выбранной продолжительности линейного нарастания.
6. Отрегулируйте выходную длительность генератора функций CFG253 до желаемой ширины серии.

Рисунок 9: Типичные формы сигналов тонального пакета и ступенчатой частоты

7. Выберите частотный диапазон развертки, регулируя ЧАСТОТУ. выберите один конец диапазона развертки (верхний или нижний предел, в зависимости от от полярности рампы) и отрегулировав другой конец с помощью амплитуда выходного сигнала RG501.

Вернуться к Быстрый старт

Общее описание
Функциональный генератор Tektronix CFG280 обеспечивает низкий уровень искажений. синусоидальные волны, прямоугольные волны, треугольные волны, сигналы синхронизации TTL, положительные и отрицательные импульсы, и формы волны нарастания в частотном диапазоне 0,1 Гц до 11 МГц. Вы также можете напрямую контролировать амплитуду и Смещение постоянного тока.

Функция развертки заставляет выходной сигнал пересекать диапазон частот.Настройки управления START и STOP FREQ определяют внутренняя скорость и ширина развертки или функция развертки может вводиться от внешнего сигнала постоянного тока.

Вход частоты, управляемой напряжением (VCF), управляет выходом. частота от внешнего источника напряжения. Выходная частота может быть развернута выше или ниже выбранной частоты до максимума 100: 1, в зависимости от полярности и амплитуды VCF вход и выбранная выходная частота.Также предусмотрены положения для амплитудной модуляции выходного синусоидального сигнала от внешнего источник.

Вход внешнего затвора позволяет генератору работать в течение длительность внешнего стробирующего сигнала. Этот режим обеспечивает либо единичный цикл вывода, либо последовательность предварительно выбранных формы сигналов в зависимости от ширины стробирующего сигнала и функции установка частоты генератора.

Функциональный генератор CFG290 имеет частотомер для подсчета частота сигнала синусоидальной, квадратной и треугольной волн от 1 Гц до 100 МГц.Частотомер имеет один пятизначный дисплей. с автоматическим расстановкой десятичной точки и светодиодными индикаторами, показать единицу измерения и режим отображения. Он может измерять периоды в секундах или частотах в кГц или МГц. Органы управления на передней панели также обеспечивает выбираемое время стробирования (разрешение) и выбираемый X 10 затухание.

CFG280 имеет запирающуюся многопозиционную ручку, которая складывается. под прибор. К инструменту прилагается шнур питания, установленный предохранитель на 115 В и данное руководство.

Назад к общему описанию и техническим условиям .

Функциональный генератор сигналов: Функциональные генераторы сигналов, простые, широкодиапазонные, купить

Представляем новинку – функциональный генератор сигналов АКТАКОМ ADG-4302.

AWG5200 Tektronix – функциональный генератор сигналов произвольной формы

AWG5200 TEKTRONIX: расширенные функциональные возможности

Краткое описание генератора сигналов AWG5200

Расширение функционала за счет дополнительных плагинов

Дополнительные программные модули

Применение генератора сигналов AWG5200

Отличительные характеристики AWG5200

Заключение

AFG2021, Генератор сигналов, 1 канал 1 мкГц – 20 МГц (Госреестр РФ)

Функциональный генератор

Функциональный генератор сигналов произвольной формы HAMEG HM8030-6

AFG1062 – функциональный генератор

Описание функционального генератора AFG1062:

Технические характеристики функционального генератора AFG1062:

Описание функционального генератора AFG1062:

Технические характеристики функционального генератора AFG1062:

Генераторы сигналов: наведение мостов над пропастью

Традиционные функциональные генераторы

Функциональные генераторы произвольной формы (Arbitrary Function Generators)

Генераторы сигналов произвольной формы (Arbitrary Waveform Generators)

Tabor и его новая серия Wonder Wave

Сравнение

Заключение

Ваш выбор

Функциональный генератор »Примечания по электронике

Возможности генератора функций

Управление генератором функций

Использование генератора функций

Типы генератора функций

Типы и технологии »Электроника

Многие типы генераторов сигналов используются во многих тестовых системах, подающих стимул для тестируемого устройства.

Что такое генератор сигналов

Определение генератора сигналов:

Обзор типов генераторов сигналов

Форматы генератора сигналов

– DS345

Амплитудная модуляция

Пакетный режим

Частотная модуляция

Конструкция мощного выходного каскада генератора сигналов

Рекомендации

Найдите подходящий генератор аналоговых сигналов

Генераторы функций

Генераторы сигналов произвольной формы

Шахрам Маривани – ОСЦИЛЛОСКОПЫ И ГЕНЕРАТОРЫ ФУНКЦИЙ

ОСЦИЛЛОСКОПЫ И ГЕНЕРАТОРЫ ФУНКЦИЙ

Цель:

Введение:

Функциональный генератор:

Осциллограф:

Лабораторная работа

Генератор функций Agilent 33220A (FG):

Осциллограф Agilent 54622A (осциллограф):

Процедура:

Отчет:

ГЕНЕРАТОР ФУНКЦИЙ REF1

Больше новостей

Добавить комментарий Отменить ответ
