Размеры розетки: система стандартов электроустановочных устройств

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Чтобы обеспечить оптимальное размещение электроустановочных устройств в помещении, желательно знать точные размеры розетки. Конструкция состоит из контактной колодки, подрозетника и декоративной рамки, поэтому нужно принимать во внимание не только общие габариты изделия, но и величину всех его компонентов. Из этой статьи можно узнать о типовых и самых распространенных размерах розеток, а также стандартах, которые используются при их установке.

Размеры розеток различных производителей могут существенно различаться

Общие характеристики и размеры розетки по стандарту

Существуют определенные стандарты, которых нужно придерживаться в процессе монтажа розеток. Часть этих нормативов распространяется и на сами устройства.

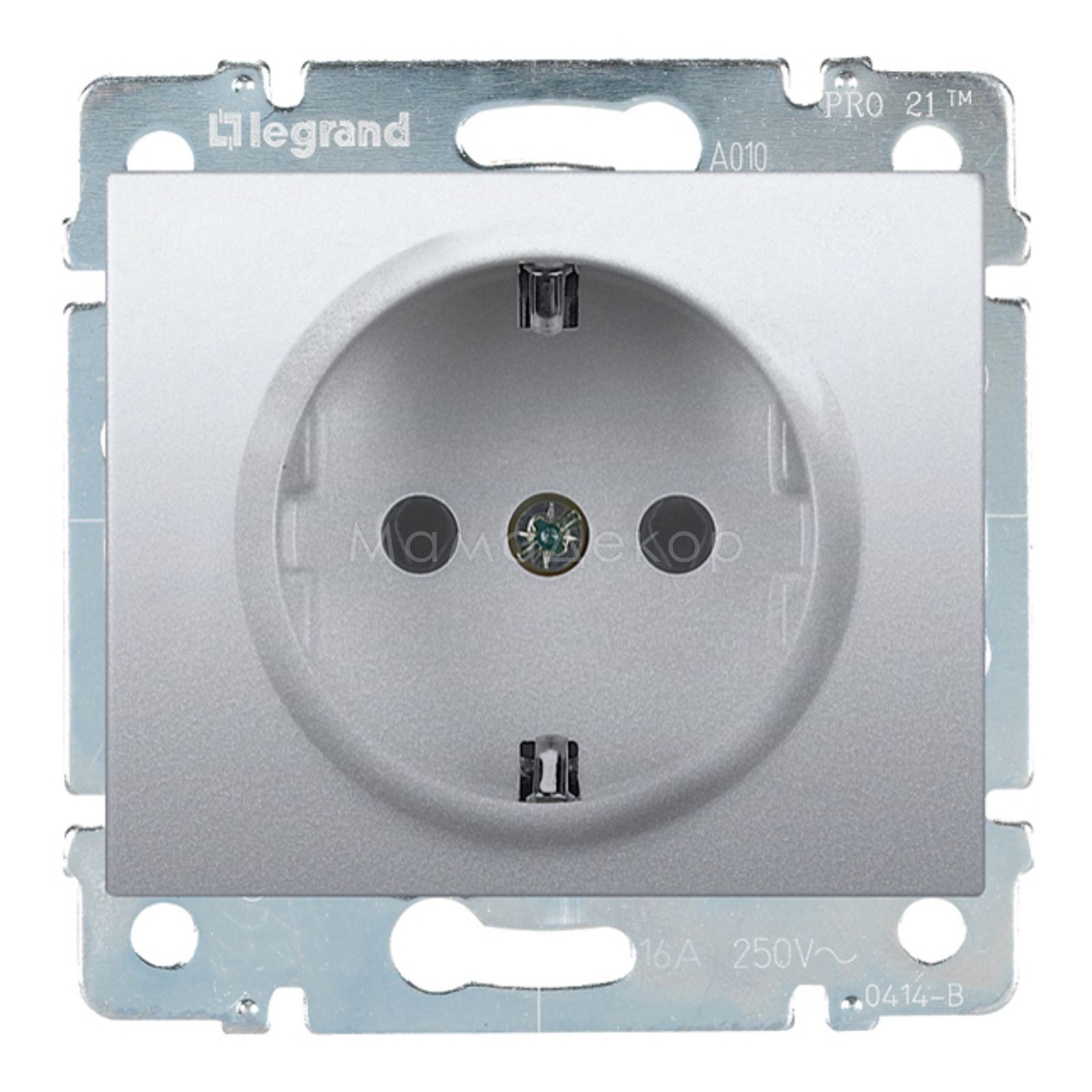

Размеры встроенной розетки Legrand Valena

По способу установки и типу конструкции розетки бывают:

• встроенными;
• накладными;
• переносными.

Встроенные или утопленные изделия устанавливаются в стены из кирпича, бетона, камня, железобетона и прочих подобных материалов. Допускается монтаж в тонкие композитные перегородки. К таким материалам относятся гипсокартонные листы, МДФ и ДСП.

Технология монтажа розеток в гипсокартон достаточно проста. Электроустановочное устройство нужно поместить в заранее подготовленное отверстие и закрепить его. Фиксация механизма осуществляется за счет шурупов и специальных распорок, которые предусмотрены в подрозетнике. После установки устройство закрывается декоративной накладкой для розеток.

Накладные розетки применяются в тех случаях, когда проводка в помещении установлена открытым способом. Такой вариант обычно встречается в деревянных домах.

Важно! Правилами пожарной безопасности запрещено протягивать электрические кабели внутри бревен, поэтому монтаж электроустановочных устройств и всей проводки осуществляется только открытым способом.

Для этих целей предусмотрены специальные подрозетники.

Размеры тройного блока с розеткой и выключателями

Существует разновидность накладных розеток для пола. Эти изделия устанавливаются на плинтус. Такой вариант используется, когда прокладка проводов осуществляется уже после ремонта. При этом все кабели прячут внутри плинтусов.

В целом розетки накладного типа не так прочны, как встраиваемые варианты и часто бросаются в глаза. Чтобы место установки не привлекало лишнего внимания, устройство подбирается в тон стен или плинтусов. В качестве альтернативы могут использоваться тонкие накладные розетки. При общих размерах 86х86 мм, глубина таких изделий составляет всего 25 мм (китайская продукция).

Переносные варианты выполнены в виде удлинителей. Они дополнительно укомплектованы вилкой и шнуром. Чаще всего такие конструкции состоят из двух или трех розеток.

Корпусная часть розеток изготавливается из различных материалов:

• пластика;
• карболита;
• керамики;
• резины (каучук).

Размеры накладной розетки с заземлением

Размер розеток с рамкой зависит не только от производителя, но и от назначения конструкции, а также наличия дополнительных функций.

Типовые размеры утопленных в стену розеток

Для создания розеток встраиваемого типа производители чаще всего используют поликарбонат или пластик ABS с повышенными прочностными характеристиками. Такие изделия подходят как для жилых, так и для производственных помещений. Ширина пластиковых розеток составляет от 65 до 86 мм. Длина (высота) варьируется в пределах 65-366 мм. Глубина самых компактных изделий равна 11 мм. Максимально этот показатель может составлять 55 мм.

Размерная линейка типовых изделий:

Длина, мм	Ширина, мм	Глубина, мм
65	65	11
71	71	30
75	75	35
80	80	38
161	82	40
244	84	41
295	85	50
366	86	55



Минимальная дистанция между распорными лапками составляет 50 мм. Независимо от модели, это расстояние не должно превышать 71 мм. Рабочая температура розеток находится в пределах 25-35°С. Этот показатель является общим для всех производителей. Размеры двойных розеток не имеют четко выраженных стандартов. Параметры зависят от производителя, конструкционных особенностей изделия, а также дизайна.

Параметры самых распространенных моделей:

Элемент конструкции	Длина (высота), мм	Ширина, мм	Толщина, мм
Основание рабочей части	71	71	30,7
Защитная рамка на розетке	122	81	21,6



Двойные модели имеют один подрозетник. Короб для розеток такого типа имеет два разведенных клеммника. При этом монтажная часть, где размещаются провода, у них общая.

Важно! Материал проводов должен быть идентичным. Если для производства магистрального кабеля использовалась медь, то перемычка должна быть аналогичной – медной.

Технические характеристики розеток: стандарт напряжения в сети

Для России общепринятым стандартом напряжения в сети является 380 и 220В. Электроустановочные устройства, предназначенные для бытового использования, рассчитаны на 220В. Второй вариант применяется в промышленных целях. Это силовые розетки. Иногда трехфазные сети встречаются и в частных домах, где также может быть напряжение 380В, поэтому фурнитура должна быть соответствующей. В Японии и США стандартом напряжения считается 100-127В. Электрическая фурнитура, выпускаемая этими странами, не подходит для подключения к мощным сетям.

Розетки, применяемые в быту, рассчитаны на напряжение 220В

Розетки бытового назначения рассчитаны на подключение электрических приборов, мощность которых составляет не более 3,5 кВт, а сила тока – до 16А. Этим параметрам соответствует холодильник, стиральная машина, компьютер, телевизор и другая техника. В домашних условиях могут использоваться и более мощные потребители. К ним относятся бойлеры и нагревательные котлы, работающие от электричества. В таких случаях требуется установка силовых розеток. Встречаются и промышленные варианты устройств, рассчитанные на силу тока до 32А. Их нередко применяют и в быту, где напряжение в сети составляет 220В.

Для подключения котла нужно закрепить только основные жилы – ноль и фазу, а также присоединить заземление, если таковое имеется. На отечественном рынке очень редко встречаются бытовые розетки, которые рассчитаны на большую силу тока, что вызывает некоторые сложности.

В гостиницах и других общественных местах, а также на предприятиях должна присутствовать маркировка по ГОСТу. Наклейки на розетку 220В размером 11х35 мм подходят под рамки большинства производителей. Они соответствуют требованиям пункта 11.6.2 о том, что все штепсельные устройства должны иметь отметку, где указан тип тока (переменный или постоянный) и номинальное напряжение сети.

Круглая розетка с заземлением в оригинальном деревянном корпусе

Размеры стандартных розеток штепсельного типа

В бытовых условиях используются штепсельные розетки.

Этот тип соединения позволяет подключить электрические приборы к источнику питания через вилку. Сама конструкция имеет вид гнездового разъема, благодаря чему исключается вероятность того, что токоведущие части будут соприкасаться с посторонними предметами.

Габаритные размеры – это длина, ширина и толщина изделия. Стандартная величина розеток штепсельного типа составляет 80х80х34 мм. Хотя встречаются и другие варианты. Все зависит от типа конструкции и способа установки.

Стандартные параметры штепсельных розеток с двумя полюсами (250В, 6А):

Наименование	Длина, мм	Ширина, мм	Толщина, мм
Размеры утопленных розеток
РС6-252	80	80	34
РС6-122	81	81	43
2РС6-071 (двойная)	94	80	51
Размеры накладных розеток
РА6-252	60	60	37
РА6-123	60	60	37
2РА6-072 (двойная)	98	60	37
2РА36-043 (двойная)	98	60	37
2РА6-119 (двойная)	98	60	37
РА16-251 (двойная, боковое заземление)	60	60	48
РА16-117 (двойная, боковое заземление)	60	60	48



Обратите внимание! Все указанные в таблице розетки соответствуют четвертой категории размещения (крытые отапливаемые помещения с искусственной вентиляцией, отсутствие низких температур, слабая концентрация пыли, возможность регулировать температурный режим).

Они рассчитаны на умеренные и холодные макроклиматические районы (УХЛ).

Универсальная фурнитура: размеры рамок и розеток

Размеры выключателей с рамкой и всех розеток желательно знать еще на этапе проектирования коммуникаций. На основе этих данных подбирается оптимальное место для монтажа электроустановочных устройств в помещении.

Поскольку внешние габариты изделий у разных производителей отличаются, лучше заранее определиться с маркой и моделью электрофурнитуры. В этом и заключается основная сложность. Большинство владельцев на этапе проектирования и прокладки коммуникаций еще не знают точно, каким будет конечный ремонт. По этой причине покупка электроустановочных устройств, подрозетников и прочих комплектующих осуществляется непосредственно перед их монтажом.

Рамка позволяет объединить вместе две и более розетки

Величина электроустановочного устройства во многом зависит от декоративной накладки. Габариты видимой части утопленного изделия будут соответствовать размерам рамки для розетки, которая к ней прилагается.

От этого показателя и нужно отталкиваться, выполняя расчеты для будущей проводки.

Штепсельные розетки и выключатели встраиваемого типа состоят из следующих компонентов:

• суппорт;
• механизм;
• рамка;
• лицевая панель (у выключателей – клавиши).

Некоторые производители предлагают комплекты в сборе. В остальных случаях детали нужно покупать отдельно. При желании можно менять дизайн розеток, благодаря съемным комплектующим. У стандартных рамок размеры универсальны, поэтому они подходят для всех электроустановочных устройств, принадлежащих одной серии. Их можно комбинировать с розетками, переключателями, диммерами и выключателями.

Рамки разных производителей имеют различные размеры, поэтому их необходимо покупать одновременно с розетками

Размерная сетка и особенности розеток Легранд

Компания Легранд (Франция) на протяжении многих лет занимает лидирующие позиции на европейском рынке. Продукция этого производителя отличается стильным дизайном, долговечностью и надежностью, а также приемлемыми ценами.

Стандартные размеры розеток Легранд (штепсельные):

Высота, мм	Ширина, мм	Глубина, мм
75	75	11
161	82	11
244	82	11
295	84	11
366	86	11



Штепсельные розетки экономичны, безопасны и просты в монтаже. Конструкции обладают влагозащитными свойствами. Компания предлагает сразу несколько линеек электроустановочных устройств, поэтому у покупателей есть огромный выбор.

Размерные параметры одинарных розеток Legrand (популярные серии):

Название серии	Высота, мм	Ширина, мм	Глубина, мм
Аллюр	75	75	11
Валена	82	82	11
Селян	84	161	11
Лайф	86	114	11



В таблице указаны размеры электроустановочных устройств вместе с рамками Легранд соответствующих серий. Глубина рабочей части изделий стандартна для всех розеток этого производителя. Она равна 43 мм.

Обратите внимание! В розетки с заземлением можно подключать только те вилки, которые имеют заземляющие контакты. Электроустановочные устройства Легранд могут эксплуатироваться в сети, где напряжение составляет 230В. Максимально допустимая нагрузка — 3,5 кВт.

Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger

Дорогие эксклюзивные модели электроустановочных устройств, как правило, имеют нестандартные габариты. Рамки под розетки элитного класса чаще всего гораздо больше, чем у обычных изделий. Если будущий дизайн интерьера не предполагает покупку дорогостоящих статусных моделей, можно ограничиться популярными вариантами, которые максимально приближены к стандартам.

Размеры розеток и рамок производителя Legrand

В качестве ориентира многие покупатели используют габариты розеток Легранд Валена. Продукция этого производителя соответствует европейским стандартам и при этом сочетает в себе оптимальные характеристики. Не обязательно ограничиваться только этим брендом. Существуют и другие производители, которые выпускают модели того же класса и качества. В большинстве случаев их размеры совпадут с габаритами розеток Легранд или будут максимально к ним приближены.

Внешние габариты одинарных розеток Valena составляют 82х82х11 мм. Глубина рабочей части – 43 мм. Для сравнения параметров можно взять модели других производителей, которые имеют аналогичный класс. Сопоставив данные, можно увидеть, что разница составляет всего лишь несколько миллиметров. В большинстве случаев при монтаже электроустановочных устройств такие расхождения не критичны.

Например, размеры розеток Basic 55 от немецкого бренда ABB Busch-Jaeger вместе с рамкой составляют 84х84х11 мм. Глубина механизма электроустановочных устройств – 41 мм. К тому же классу электрической фурнитуры относится продукция французской компании Schneider Electric. При общих габаритах 80х80х7 мм глубина механизма розеток Sedna составляет 44,6 мм.

Это значит, что можно смело ориентироваться на размерные параметры розеток с рамками Легранд Валена, которые берутся в качестве среднего показателя. Если же в процессе ремонта будут какие-то изменения, то продукция ABB Busch-Jaeger, Schneider Electric и других брендов того же класса без проблем впишется в общую картину.

Оригинальная продукция бренда Schneider Electric

Полезный совет! При монтаже одноместных и двухместных розеток со встраиваемой конструкцией желательно оставлять в стакане запас провода – примерно 5-6 см.

Стандартные рамки для розеток и формула для вычисления размеров

Если нужно узнать габариты рамок с двумя точками подключения, следует ориентироваться на размер двойных розеток Легранд этой же серии. То же самое касается конструкций с тремя и четырьмя механизмами.

Стандартные габариты блочных розеток Велена (с рамками):

Количество розеток в рамке, шт.	Высота, мм	Ширина, мм	Глубина, мм
2	82	153	11
3	82	224	11
4	82	295	11
5	82	366	11



Каждое свободное место под установку розетки в рамке называется «постом». Соответственно, рамки, рассчитанные на два механизма – двухпостовые и т.д. Не обязательно использовать серию Валена в качестве единственно возможного стандарта. Можно вычислить ширину изделий, воспользовавшись универсальной формулой:

Ширина одинарной розетки + (Количество розеток – 1 шт.) х 71 мм = Ширина блочной рамки

При желании узнать ширину розетки на 4 гнезда, например, от французского бренда Schneider Electric, расчет будет выглядеть так: 80 мм + (4-1) х 71 мм = 293 мм. Если одинарная розетка Sedna имеет габариты 80х80х7 мм, то четырехпостовая – 80х293х7 мм.

Чтобы вычислить размеры тройных розеток ABB Busch-Jaeger Basic 55, достаточно взять ширину однопостовой (84 мм) и снова воспользоваться формулой: 84 мм + (3-1) х 71 мм = 226 мм. В итоге габариты трехпостовой конструкции будут составлять 84х226х11 мм.

Статья по теме:

Установка подрозетников в бетонные стены и тонкие перегородки из гипсокартона

Нюансы монтажа коробок под электроустановочные устройства в полнотелые стены и тонкие перегородки, подробная технология.

Многопостовые или блочные розетки идеально подходят для спален, гостиных, кухонь и рабочих кабинетов. Они обеспечивают подключение сразу нескольких электроприборов к одному источнику питания.

Евро- и отечественные стандарты размещения розеток и выключателей

Для розеток предусмотрена система международных стандартов. Однако осталось еще много различий между электрической фурнитурой в разных странах. В основном это касается конфигурации вилки. Штырьки на ней могут иметь различную форму и располагаться на разном расстоянии. Это не могло не сказаться и на розетках.

Накладные угловые розетки на кухне

Конструкции большинства электроустановочных устройств достаточно просты, поэтому в основном схема подключения везде совпадает. С некоторыми розетками евростандарта не сочетаются вилки отечественного образца. Если в механизме предусмотрены плоские отверстия, штепсель с круглыми штырями просто не войдет. Габариты у всех розеток примерно одинаковые. Зато количество отверстий может быть разным, как и характер их размещения.

На величину устройства также влияет наличие заземления. Если общий размер встроенной розетки равен 185х190х85 мм, то такая же модель с контактами заземления будет иметь габариты 230х190х85 мм. Схема подключения также будет другой, поскольку в ней появляется третий кабель.

Различия между отечественными моделями и розетками европейского стандарта

Большую часть продукции на рынке составляют розетки типа С6, соответствующие европейскому стандарту. Диаметр штырьков в таких конструкциях составляет 4,8 мм. В розетках предусмотрены контакты заземления. Европейские устройства разработаны на основе немецких стандартов.

Еще встречаются в продаже розетки советского образца. У отечественных моделей штепсельного типа диаметр штырьков равен 4 мм. Они расположены на расстоянии 19 мм друг от друга. Этим параметрам соответствуют розетки типа С5, в которых не предусмотрены заземляющие контакты.

Розетка с заземлением и дополнительными USB разъёмами

Обратите внимание! Если в механизме имеется пружинный контакт, то к розетке подойдут вилки и европейского, и советского образца (С5 и С6).

Габариты современной фурнитуры, как и размеры коробок под розетки, гораздо меньше, чем у механизмов старого образца. По этой причине специалисты рекомендуют по возможности заменять металлические стаканы на пластиковые варианты этих изделий. Дело в том, что стальные лапки не способы обеспечивать нормальный упор. Такие розетки будут плохо фиксироваться в установочных отверстиях. Можно использовать специальные прокладки, но они будут лишь временной мерой и прослужат недолго.

Размеры стаканов под розетку и правила их размещения в комнатах

Подрозетники изготавливаются из древесины, металла и прочного пластика. Они применяются для фиксации электроустановочных устройств внутри стен помещения. Размеры отверстий под розетку зависят от величины монтажной коробки. Диаметр стаканов варьируется в пределах 50-70 мм, а глубина составляет от 40 до 80 мм. В среднем высота подрозетников равна 116 мм. Толщина этих изделий примерно 23 мм.

Типовые размеры монтажных коробок:

Диаметр, мм	Высота, мм	Глубина, мм
50	116	40
60	116	45
65	116	68
68	116	70
70	116	80



Чаще всего для монтажа электроустановочных устройств используются круглые коробки диаметром 68 или 70 мм. Для формирования отверстий под них применятся коронки для розеток величиной 70-72 мм. В продаже встречаются подрозетники универсального типа. Эти изделия имеют большой размер – 83 мм.

При монтаже стаканов под розетки нужно выбирать ту высоту, которая соответствует требованиям комнаты. По европейскому стандарту электроустановочные устройства должны размещаться в разных частях помещения. Распределение розеток по комнате имеет свои преимущества, поскольку не нужно будет использовать удлинители. Этот вариант более удобен, чем монтаж блочной конструкции в одном месте.

Полезный совет! Рассчитывая количество розеток для помещения, желательно добавить небольшой запас.

Монтажные размеры установочной коробки KP 67/3 для твёрдых стен

Основные правила проектирования проводки:

1. Желательно заранее спланировать обстановку. Подбирая место под монтаж электроустановок, следует учитывать расстановку мебели и предполагаемое размещение бытовых приборов.
2. К розеткам обеспечивается свободный доступ. Нельзя перекрывать электроустановочные устройства предметами мебели и другими габаритными объектами.
3. Расстояние между розетками рассчитывается таким образом, чтобы можно было беспрепятственно убрать любую часть помещения с помощью пылесоса.
4. Расположение электроустановочных устройств зависит от назначения комнаты. В складских помещениях их размещают недалеко от входа. В жилых комнатах желательно устанавливать розетки в зоне отдыха.
5. Высота установки розеток и выключателей зависит еще и от дизайна помещения. Кроме этого следует учитывать рост владельца.

Стандарты размещения монтажных коробок для розеток в помещении

По европейскому стандарту розетки для подключения бытовой техники должны размещаться на высоте 30 см от уровня пола. Этот вариант размещения имеет свои преимущества, поскольку провода приборов будут находиться внизу. Таким образом, они не будут сильно бросаться в глаза и портить внешний вид интерьера, а также не будут создавать проблем при расстановке мебели. Кроме этого шнуры, которые располагаются на полу, не мешают проходу.

Расположение розеток в плинтусе с использованием электроустановочных кабель-каналов

Выключатели монтируются на высоте 90 см. Данный параметр считается оптимальным вариантом, поскольку каждый член семьи может без проблем включить освещение. Выключателем, установленным на этом уровне, сможет пользоваться даже ребенок. По советским стандартам розетки устанавливаются на высоте 90 см от уровня пола. Преимущество этого способа заключается в отсутствии необходимости наклоняться для того, чтобы подключить или отключить вилку.

Кроме этого по стандарту высота рабочего места составляет 0,75-0,8 м, а это значит, что розетка на высоте 0,9 м будет находиться над столом. Благодаря этому к сети можно будет подключить любые настольные приборы (светильник, аудиоаппаратуру, оснащение для аквариума), даже если у них короткий шнур. В то же время маленькие дети не могут дотянуться до такой розетки. Руководствуясь данными правилами можно установить розетку как в бетонные стены, так и в перегородки, выполненные из других материалов.

ГОСТом регламентировалось положение не только розеток, но и выключателей. Оптимальным уровнем для размещения тумблера считалась высота 1,6 м. Благодаря этому выключатель всегда находился в поле зрения. При такой установке тумблер размещается на уровне головы, поэтому его легко найти в помещении, даже если рядом располагается мебель.

В прихожей можно ограничиться монтажом 2-3 розеток. Этого хватит для подключения электрической сушилки для обуви и пылесоса. Если в коридоре есть полки, можно установить рядом с ними еще один разъем для зарядки телефона. В ванной комнате обычно присутствует водонагреватель и стиральная машина. Некоторые люди используют в помещении фен для сушки волос и электрическую бритву. Для этой комнаты достаточно будет 2-3 розеток.

Влагозащищенная розетка с крышкой для ванной комнаты

В гостиной размещается большое количество электроприборов. Поэтому рекомендуется устанавливать 1-2 розетки в каждой стене помещения. Желательно использовать блочные конструкции. В кухне также присутствует большое количество бытовой техники и различных приборов. Некоторые из них работают постоянно, другие используются периодически. Розетки в этом помещении устанавливают в соответствии с нормами безопасности. Для спальни достаточно 4 разъемов.

При установке розеток особое значение нужно уделить комфорту и безопасности. А размеры электроустановочных устройств и их характеристики подбираются в соответствии с требованиями сети и приборов. Придерживаясь общепринятых стандартов и техники безопасности, можно без проблем установить розетки самостоятельно.

Виды, устройство, схема и стандарный размер розетки

Розетка предназначена для подключения к сети переносных приборов, мощность которых достигает нескольких киловатт. Чтобы под напряжение не попали окружающие предметы, ее изготавливают как гнездовой разъем. Она всегда применяется в паре с вилкой с металлическими штырями. Исполнение может быть самым разнообразным. Важным критерием при выборе является размер розетки, определяемый диаметром и формой отверстий для отечественных и зарубежных видов.

Виды электрических розеток

Для обычной сети на 220 В розетки делаются двухштырьковыми. В них большей частью предусмотрено заземление. Самые простые модели предназначены для работы в сухих помещениях. Они могут быть утопленными для скрытой проводки или накладными – для открытой. Более сложные конструкции предусматривают защиту от пыли и влаги, делаются сдвоенными, могут содержать выключатели и встроенные УЗО. Назначение и принцип работы при этом остается прежним. Конструкция позволяет подать электричество на прибор любому человеку, не обладающему специальными навыками.

Как работает розетка?

Принцип действия электрического штепсельного разъема прост: при вставке вилки в розетку замыкаются два контакта и электричество поступает к прибору.

Обычные бытовые розетки рассчитаны на силу тока 10 А или 16 А. Более мощный прибор к ним подключать нельзя, поскольку отключится автомат в щитке или в худшем случае выйдет из строя штепсельный разъем.

Бытовые приборы повышенной мощности лучше соединять напрямую с силовой линией, где установлен автомат в щитке управления.

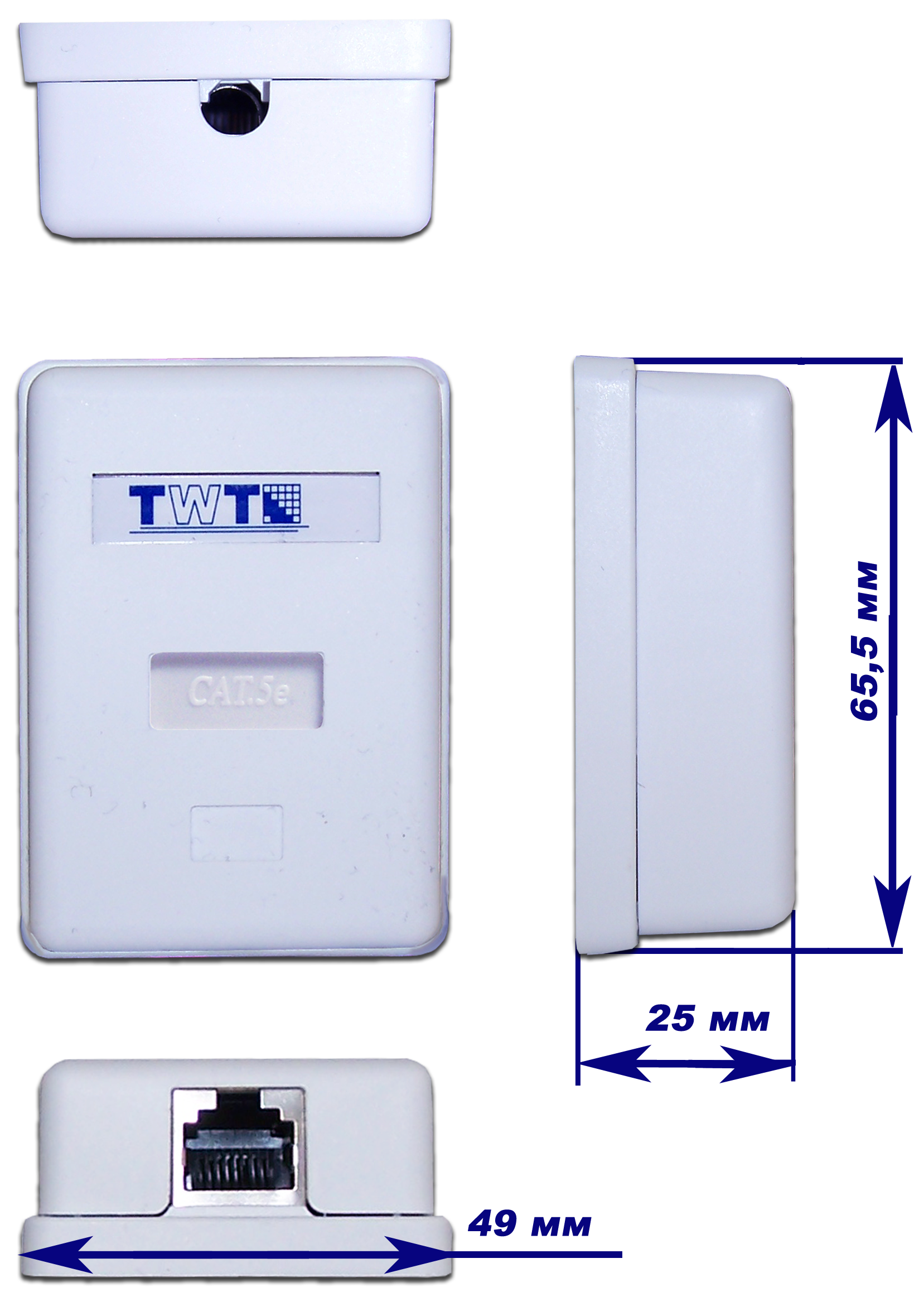

Для слаботочных линий применяются свои разъемы, через которые подключаются телефон, компьютер, видео- и аудиопроводка и др.

Как устроена штепсельная розетка?

Конструкция содержит колодку (основание) с металлическими площадками, на которых закреплены подводящие провода и контакты. Все соединения защищены пластиковым корпусом. Вилка не только должна подключаться к розетке, но также удерживаться вместе с гибким проводом от выпадения через подпружиненные контакты заземления. Они установлены во многих видах розеток. Чтобы заземление работало, в квартире необходимо проложить третий провод, подключенный к земле межэтажного щитка.

Провода питания подключаются через винтовые соединения или самозатягивающиеся контакты.

В отверстиях корпуса некоторых моделей розеток устанавливаются защитные шторки. При отсутствии вилки токопроводящие части закрыты. Когда она вставляется в отверстия корпуса, под давлением шторки отодвигаются, обеспечивая связь с контактами. Они также могут открываться вручную.

В модели вставляются различные приспособления: кнопки выталкивания вилки, крышки, подсветка, устройства защитного отключения, выключатели и др. При этом габаритные размеры розетки могут увеличиваться.

Материалы

Первые колодки делались керамическими, но теперь преобладает карболит. Пластик может деформироваться при нагреве, а напряжение пробоя у него меньше. Преимуществом является меньшая цена.

Корпус изготавливается из прочной пластмассы, которую часто оформляют под интерьер по форме, цвету или специальным вставкам. Современные модели снабжаются сменными накладками под интерьер помещений. При этом электрическую часть менять не обязательно.

Главными элементами розетки являются металлические контакты. Через них передается электрическая энергия от силовых проводов к электроприбору. В качестве материала применяется бронза или латунь, обладающие упругостью для обеспечения надежных контактов штырьков вилки с розеткой. Кроме механических свойств важны электрические параметры металлических проводящих частей, на какое напряжение и ток они рассчитаны. Здесь значение имеет как материал, так и размер розетки и вилки: поперечное сечение штырьков и отверстий под них.

Классификация розеток

Чаще всего применяются розетки утопленного типа. Они монтируются в стене, с которой поверхность корпуса находится на одном уровне или немного выступает. Одной ниши будет недостаточно. Там должен быть установлен подрозетник, в котором модель крепится винтами непосредственно к его корпусу или стальными лапами, разводимыми в стороны также с помощью резьбового соединения. Для установки в гипсокартоне применяется монтажная коробка другого типа, где ее крепление к листу имеет отличительные особенности. Под размеры установки розеток в листе вырезаются отверстия, в которых вставляются подрозетники с четырьмя винтами.

Внешняя розетка (накладная) крепится непосредственно на стену и предназначена для открытой проводки. Внутри оба типа изделий имеют аналогичные конструкции.

Количество полюсов у стандартной розетки обычно два. При этом есть еще контакт заземления. Он является важным элементом безопасности, которым нельзя пренебрегать. Особенно это касается помещений с повышенной влажностью, где кроме заземления должно быть установлено УЗО.

Для подключения трехфазных приборов применяются многополюсные розетки (до четырех). Контакты делаются круглыми и прямоугольными. Прижатие штырьков производится лепестками или пружинами. Последние более надежны, поскольку жесткость соединения стабильная, а износ минимальный. Лепестковые соединения в процессе эксплуатации становятся слабее и при вставке вилки она может искрить, что приводит к подгоранию контактов. Сейчас разработаны современные лепестковые конструкции, в которых соединение не разбалтывается при частом использовании.

В конструкции двойной розетки подключаются две штепсельные вилки. При этом применяется одна стандартная колодка, подходящая к одной монтажной коробке. Установочный размер под розетку двойного типа и ее схема подключения те же самые, что и у одинарной.

Существуют также тройные розетки или целые блоки. В них встраиваются выключатели, выходы для интернета, телефона, диммеры, дополнительная защита от удара током и др. Если розетка используется часто, нет смысла выдергивать и вставлять ее каждый раз. Для этого выбирается модель со встроенным выключателем.

Применяются розетки-удлинители, которые выглядят как обычные, а при необходимости они вынимаются из корпуса и переносятся вместе с проводом в нужное место.

Важно! Размеры розеток и выключателей должны подходить к установочным коробкам. При покупке их следует сразу подбирать, чтобы создать надежное соединение.

Стандартные размеры розеток

Общие международные стандарты на розетки уже созданы, но различий еще много. В разных странах размер розетки, расстояния между штырьками и их форма могут отличаться. Схемы подключений в основном совпадают, благодаря их простоте. Ко многим из них не подходят отечественные вилки с круглыми штырями, если предусмотрены плоские. Различия могут быть по количеству отверстий и расстояниям между ними. Габариты у всех приблизительно одинаковы.

Стандартный размер встроенной розетки составляет 185х190х85 мм. Если она содержит контакты заземления, габариты немного увеличиваются: 230х190х85. Меняется также схема подключения, так как появляется третий провод.

Особенности отечественных моделей

Еще сохранились отечественные советские розетки штепсельные, размеры штырьков для которых составляют 4 мм, а расстояние между ними – 19 мм (тип C5, без заземляющих контактов).

Большей частью они заменены на тип C6 с диаметром штырьков 4,8 мм (европейский стандарт). У них уже имеется контакт заземления. Основой для разработки послужил немецкий стандарт. Если здесь установлен пружинный контакт, к розетке подойдут вилки типов C5 и C6.

Современный размер розетки меньше чем у старых металлических подрозетников, которые рекомендуется заменить, иначе стальные лапки большинства моделей не будут их удерживать в проеме. Можно применять прокладки, но они прослужат недолго.

Заключение

Чтобы выбрать и установить фурнитуру с проводкой, надо выполнять необходимые правила и следовать общеизвестным стандартам. Самым главным является соблюдение техники безопасности. Все ремонтные работы проводятся при отключенном напряжении. Розетка выбирается с необходимыми функциями и заданной мощностью.

Расположение розеток и выключателей в помещении…

сегодня: %d %M %h~:~%m

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок.

На какой высоте от пола крепятся розетки?

В строительных нормативах в настоящее время нет четких правил, которые регламентируют количество и расположение розеток и выключателей в квартире.
В СП 31-110-2003 имеется рекомендации того, что выключатели желательно размещать со стороны дверной ручки на высоте до 100 см, а розетки – в любом месте на таком же расстоянии. Согласно ПУЭ (Правила Устройства Электроустановок) розетки и выключатели должны располагаться дальше, чем в 50 см от газопровода, и дальше, чем в 60 см от ванны, раковины, душевой кабинки. Это расстояние считается, начиная с внешнего габарита раковины, ванны или дверного проема кабинки.
В последнее время в некоторых статьях можно прочитать о так называемом «евростандарте» установки розеток и выключателей, по которому розетки устанавливаются на высоте 0,3 м от пола, а выключатели — 0,9 м от пола. Реально, данные величины ничем не подтверждены, а такая трактовка пришла к нам с появлением понятия «евроремонт».
Отметим, что по старым советским стандартам у выключатели устанавливались на расстоянии 160 см от пола, а розетки — на расстоянии 0,9 м.
На практике розетки устанавливают на высоте от 20 до 100 см (в зависимости от их типа и частоты использования), а выключатели — не выше 100 см от пола.
Так, в розетки, расположенные на 90 см от пола удобнее включать электроприборы (не нужно нагибаться). Если прибор не требует постоянно выключения из сети, то в этом случае удобнее, если розетка будет расположена ниже, чтоб по максимуму скрыть от взгляда провода питания.
Перед тем как устанавливать розетки — нарисуйте схему помещения, на которой обозначьте расстановку мебели, техники, требующую подключения к электричеству или к слаботочным сетям. После чего на схеме отметьте места установки розеток.
Рекомендуется розетки для стационарной техники (компьютер, телевизор и.т.п.) располагать так, чтоб всегда иметь свободный доступ к ним и они были рядом с этими приборами.
Розетки, которые будут использоваться периодически, расположенные на открытых участках стен, лучше всего сделать на одной высоте – 30 см от пола.
Розетки над письменным столом, прикроватными тумбочками и т.п. лучше располагать на высоте 20 см от поверхностей мебели. В зависимости от назначения розеток, устройства могут устанавливаться на других высотах, например, на кухне для удобства использования различных электрических бытовых приборов розетки располагают в одну линию над столешницей, на высоте 200 – 250 мм.

Вся Европа работает по нормам МЭК ( международная энергетическая комиссия. ) В данный момент правила которые действуют на территории России, это ПУЭ (правила устройства электроустановок) . Многие главы ПУЭ уже переработаны с учетом норм МЭК. Так раздел 6.6 .30 устанавливает, что штепсельные розетки должны устанавливаться на высоте удобной для подключения к ним электрических приборов, в зависимости от назначения и интерьера, но не выше 1метра. Согласно главы 7.1.51 выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 метра.
Практика показала, что выключатели и розетки удобней ставить на высоте 0,9м, потому, что современные столы имеют высоту 0,7-0,8м, то есть не будут перекрываться.

Установку выключателей необходимо планировать таким образом, чтобы устройство не оказалось за закрытой дверью. От проема двери выключатели устанавливают на расстоянии не менее 100 мм.



Пользуясь этими нехитрыми правилами, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения розеток и выключателей у вас дома. Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку после.

Рамка 4-пост Белый Schneider Electric Unica MGU2.008.18

Рамка 4-постовая MGU2.008.18; Цвет Белый; Серия Unica; Производитель Schneider Electric

• вертикальная и горизонтальная установка
• вставки в комплекте

Четырехместная рамка для внутренней установки с декоративными вставками. Рамка надежно закрепляется на суппорте в четырех точках с помощью легкого нажатия, обеспечивая плотное прилегание к поверхности (даже при небольших неровностях)

Особенности:

Рамка предназначена для механизмов Unica (Schneider Electric). В комплект поставки рамок Unica белого цвета, входят белые вставки. При желании вы можете купить вставки других цветов и использовать их вместо белых.

Рамки защелкиваются в четырех точках крепления простым нажатием, обеспечивая плотное прилегание даже при неровных стенах. Специальная система крепления позволяет установить рамки в случае, если коробка выступает из стены на 0,75 мм или утоплена в стене на 2,25 мм

Габаритные размеры:

L= 298мм

H=80мм

Технические характеристики:

• вид изделия: рамка
• количество постов: 4
• установка: горизонтальная / вертикальная
• материал: пластик
• степень защиты – IP20
• размеры – 298х80 мм. (выступ над поверхностью  – 14 мм.)
• производство: Венгрия

Серия Unica разработана испанскими дизайнерами. Современные электронные функции и большая цветовая палитра рамок серии Unica будут предметом вашей гордости. Многолетний опыт работы, масштабные исследования среди профессионалов – все учтено в каждой детали.

Дополнительные материалы про серию Unica:

Рамка 4-пост Белый Schneider Electric Unica
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Рамка 4-пост Белый Schneider Electric Unica — цена, фото, технические характеристики. Для того, чтобы купить Рамка 4-пост Белый Schneider Electric Unica в интернет-магазине prestig.ru, нажмите кнопку “В КОРЗИНУ” и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Рамка 4-пост Белый Schneider Electric Unica оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

• ожидается Щелковская. Пункт самовывоза
• в наличии Щелковская. Магазин
• ожидается Удаленный склад (доставка +2 дня)

Цвет	белые
Количество постов	4 постовые (четырехместные)
Материал	пластик
Степень защиты	IP20 (для сухих помещений)
Монтаж	встраиваемые

VI.

Общие требования охраны труда при эксплуатациипомещения гаража

28. Пожарные автомобили размещаются в помещении, предназначенном для размещения и технического обслуживания пожарных автомобилей в подразделениях пожарной охраны (далее – гараж), таким образом, чтобы обеспечить беспрепятственное перемещение личного состава пожарной охраны по сигналу тревоги между пожарными автомобилями, а также между ними и стенами.

Для электропитания светильников местного стационарного освещения применяется напряжение: в помещениях без повышенной опасности – не выше 220 В, в помещениях с повышенной опасностью и особо опасных – не выше 50 В.

Штепсельные розетки напряжением 12 – 50 В должны конструктивно отличаться от штепсельных розеток напряжением 127 – 220 В, а вилки к штепсельным розеткам напряжением 12 – 50 В не должны подходить к штепсельным розеткам напряжением 127 – 220 В. На штепсельных розетках выполняются надписи с указанием напряжения.

При использовании для общего и местного освещения люминесцентных и газоразрядных ламп принимаются меры для исключения стробоскопического эффекта.

В помещениях сырых, особо сырых, жарких и с химически активной средой применение люминесцентных ламп для местного освещения допускается в арматуре специальной конструкции.

Освещение осмотровых канав светильниками напряжением 127 – 220 В допускается при соблюдении следующих требований:

1) вся электропроводка выполняется внутренней (скрытой), имеющей электроизоляцию и гидроизоляцию;

2) осветительная аппаратура и выключатели устанавливаются с устройством электроизоляции и гидроизоляции;

3) светильники закрываются стеклом или ограждаются защитной решеткой;

4) металлические корпуса светильников заземляются (зануляются).

Для электропитания переносных светильников помещениях с повышенной опасностью и особо опасных применяется напряжение не выше 50 В.

При наличии особо неблагоприятных условий, когда опасность поражения электрическим током усугубляется теснотой, неудобным положением личного состава, соприкосновением с заземленными (зануленными) поверхностями (работа в резервуарах, котлах, емкостях и тому подобное), для питания переносных светильников применяется напряжение не выше 12 В.

29. Ширина ворот гаража превышает на 1 м ширину имеющего наибольшую габаритную величину пожарного автомобиля из автомобилей, состоящих на вооружении. Ворота гаража оборудуются ручными или автоматическими запорами, а также фиксаторами, предотвращающими самопроизвольное их закрывание. Верхняя часть ворот гаража должна быть оборудована приспособлениями от самопроизвольного выпадения стекол (в стояночных боксах вспомогательной техники допускаются ворота без остекления).

30. В гараже предусматривается газоотвод от выхлопных труб для удаления газов от работающих двигателей пожарных автомобилей. При этом обеспечивается постоянное подключение системы газоотвода к выхлопной системе пожарных автомобилей и саморазмыкание в начале их движения. Гараж оборудуется системой приточно-вытяжной вентиляции, рассчитанной на одновременный выезд 50% пожарных автомобилей.

31. Габариты стоянки пожарных автомобилей обозначаются белыми линиями шириной 0,1 м. В гараже предусматриваются упоры для задних колес пожарных автомобилей или стационарные колесоотбойники (башмаки) с учетом расстановки пожарных автомобилей.

32. В помещении гаража устанавливается табло с информацией о погодных условиях (снег, дождь, туман, гололед, метель, град). На передней стене гаража у каждых ворот устанавливаются зеркала заднего обзора размером не менее 1 м x 0,4 м.

33. После выезда на пожар или учебное занятие по прибытии в пожарное депо организуются работы по восстановлению боеготовности подразделения, которые включают в себя:

1) осмотр подчиненного личного состава;

2) заправку пожарной техники горюче-смазочными материалами и огнетушащими веществами;

3) замену неисправного пожарного оборудования, средств индивидуальной защиты органов дыхания и зрения (далее – СИЗОД) и самоспасания пожарных, пожарного инструмента, средств спасения людей, имущества, оборудования и снаряжения, средств связи, обмундирования (боевой одежды, формы одежды), а также замену пожарных рукавов на сухие;

4) техническое обслуживание пожарной техники;

5) заправку (замену) воздушных (кислородных) баллонов СИЗОД;

6) зарядку аккумуляторных батарей, средств связи и освещения;

7) укладку боевой одежды и снаряжения на стеллажи;

8) мойку пожарной техники.

34. Специальная защитная одежда и снаряжение личного состава пожарной охраны укладываются отдельно на специально оборудованные стеллажи (тумбочки) с фиксирующимися в открытом положении дверцами. Стеллажи (тумбочки) со специальной защитной одеждой личного состава караула располагаются вдоль стены гаража за пожарными автомобилями; высота от пола составляет не более 0,8 м.

Допускается размещение стеллажей (тумбочек) сбоку от пожарных автомобилей, при этом расстояние от них до пожарного автомобиля составляет не менее 1,5 м.

35. Техническое обслуживание и ремонт пожарных автомобилей выполняются на осмотровых канавах. Ширина прямоточной осмотровой канавы узкого типа определяется колеей пожарного автомобиля и в зависимости от конструкции реборд составляет 1,0 – 1,1 м. Глубина осмотровой канавы составляет 1,2 – 1,4 м от уровня пола гаража.

Осмотровые канавы должны иметь ступеньки для схода в торцовой части и скобы, вмонтированные в стену с противоположной стороны. Для предотвращения падения пожарных автомобилей в осмотровую канаву, а также для более точного направления их движения вдоль осмотровой канавы, устанавливаются железобетонные или металлические реборды высотой не менее 80 мм. На дно осмотровой канавы укладывается деревянная решетка, в стенах устраиваются ниши для инструмента и светильников. Ниши для инструмента и светильников защищаются от механических повреждений. Реборды должны быть целиком окрашены лакокрасочными материалами желтого сигнального цвета или иметь чередующиеся наклонные под углом 45 – 60 градусов полосы желтого сигнального и черного контрастного цветов шириной 20 – 300 мм при соотношении от 1:1 до 1,5:1.

36. Для предотвращения падения людей осмотровая канава закрывается съемными решетками из металлических прутьев диаметром не менее 12 мм или деревянными щитами толщиной не менее 40 мм в металлической оправе.

37. Осмотровые канавы в холодное время года должны обогреваться.

38. В гараже запрещается:

1) загромождать ворота, тамбуры, проходы к пожарным кранам и месту расположения пожарного щита;

2) держать открытыми заливные горловины топливных баков пожарного автомобиля;

3) мыть детали легковоспламеняющимися и горючими веществами;

4) заряжать аккумуляторные батареи;

5) применять открытый огонь;

6) заправка пожарных автомобилей горюче-смазочными материалами, а также их хранение;

7) стоянка автомобилей, не предусмотренных штатами подразделения пожарной охраны;

8) отдых личного состава пожарной охраны в пожарных автомобилях.

Винты с головкой под торцевой ключ

Свойства медного провода AWG

Размеры центрирующего сверла

Размер сверла и десятичные эквиваленты

Imperial Tap Chart

Размеры шпоночного паза

Точки плавления

Метрическая диаграмма ответвлений

Размеры уплотнительного кольца

Трубная резьба

Винтовые экстракторы

Калибры и веса для листового металла

Винты с головкой под торцевой ключ

Расчет конуса

Конические штифты

Размеры конического хвостовика

Размеры шайб

Калибры проводов

Размеры шурупа

Винты с головкой под торцевой ключ с метрической головкой – Продукция с метрической головкой

• Дом
• /
• Продукты
• /
• Винты с головкой под торцевой ключ
• /
• Метрическая

РАЗМЕРЫ РОЗЕТКИ – МЕТРИЧЕСКИЕ

ПРОЧНОСТЬ ГНЕЗДА – МЕТРИЧЕСКАЯ

ВИНТ С ГОЛОВКОЙ С ГОЛОВКОЙ – МЕТРИЧЕСКИЙ

Размер	Диаметр	Диаметр головки	Высота головки	Размер шестигранного торца	Зажим для ключа
M3-0.5	3,00	5,50	3,00	2,50	1,50
М4-0,7	4,00	7,00	4,00	3,00	2,00
М5-0,8	5,00	8,50	5,00	4,0	2,50
М6-1.0	6.00	10,00	6,00	5,00	3,00
М8-1,25	8,00	13,00	8,00	6,00	4,00
М10-1,50	10,00	16,00	10,00	8,00	5,00
M12-1.75	12,00	18.00	12,00	10,00	6,00
М14-2.0	14,00	21,00	14,00	12,00	7,00
M16-2.0	16	24,00	16,00	14,00	8,00
M18-
M20-2.50	20,00	30,00	20,00	17,00	10,00
M22	24,00
М24-3.0	24,00	36,00	24,00	19,00	12,00
M27
M30-3.50	30,00	45,00	30,00	22,00	15,00
M36-4.0	36,00	54,00	36,00	27,00	18,00
M42-4,5	42,00	63,00	42,00	32,00	21,00
M48-5.0	48.00	72,00	48,00	36,00	24,00

В начало

НАБОР ВИНТОВ ГНЕЗДА – МЕТРИЧЕСКИЙ

59 .6-0,35

Размер	Диаметр накатки и чашки	Диаметр плоского острия	Радиус овального острия	Диаметр половинного выступа	Длина половинного выступа	Размер шестигранного гнезда	Фиксатор ключа
0,80	0,80	1,600	0,80	0,53	0,70	0.60
М2-0.04	1,00	1,00	1,90	1,00	0,64	0,90	0,80
М2,5-0,45	1,25	1,50	2,28	1.50	1,25	1,30	1,10
М3-0,50	1,50	2,00	2,65	2,00	1,75	1,50	1,50
М4-0,70	2,00	2,50	3,80	2,50	1,20	2,00	1,80
M5-0.80	2,50	3,50	4,55	3,50	1,37	2,50	2,70
М6-1,00	3,00	4,00	5,30	4,00	1,74	3,00	3,00
М8-1,25	4,00	5,50	6,80	5.50	2,28	4,00	4,00
М10-1,50	5,00	7,00	8,30	7,00	2,82	5,00	5,00
M12-1.75	6,00	8,50	9,80	8,50	3,35	6,00	6,00
M16-2.00	8,00	12,00	12,80	12,00	4,40	8,00	8,00
M20-2,50	10,00	15,00	15,80	15,00	5,45	10,00	9,00

В начало

ВИНТ С ГНЕЗДНОЙ ГОЛОВКОЙ – МЕТРИЧЕСКИЙ

Размер	Диаметр плеча	Диаметр головки	Высота головки	Размер шестигранника	Зажим для ключа	Шаг резьбы	Длина резьбы
6.00	5.990	10,00	4.500	3,00		5,00-.08	9,750
8,00	7,987	13,00	5,500	4,00		6,00–1,0	11,25
10,00	9,987	16,00	7,00	5.00		8,00–1,25	13,25
12,00	11.984	18,00	8,00	6,00		10,0–1,50	16,40
16,00	15.984	24,00	11,00	8,00		12,0–1,75	18.40
20,00	19.980	30,00	14,00	10,00		16-2.00	22,40

В начало

ВИНТ С ПЛОСКОЙ ГОЛОВКОЙ – МЕТРИЧЕСКИЙ

Размер	Диаметр головки	Высота головки	Размер шестигранного гнезда	Зажим для ключа
M3-0.5	6,72	1,86	2,00	1,10
М4-0,7	8,96	2,48	2,50	1,50
М5-0,8	11.20	3,10	3,00	1,90
М6-1.0	13,44	3,72	4,00	2.20
М8-1,25	17,92	4,96	5,00	3,00
М10-1,50	22,40	6,20	6,00	3,60
M12-1.75	26,88	7,44	8,00	4,30
M16-2.00	33,60	8.80	10,00	4,80
M20-2,50	40,32	10,16	12,00	5.60

В начало

ВИНТ КРЫШКИ С ГОЛОВКОЙ С КНОПКОЙ – МЕТРИЧЕСКИЙ

902

Размер	Диаметр головки	Высота головки	Размер шестигранного гнезда	Зажим для ключа
M3-0,5	5. 2)	Предел текучести (кН)	Предел прочности на разрыв (кН)	Резьба с одинарным сопротивлением сдвигу (кН)	Прочность на одинарный сдвиг тела (кН)
M2-0.4	2,07	2,28	2,53	1,57	1,99
М3-0,5	5,03	5,53	6,14	3,81	4,7
М4-0,7	8,78	9,63	10,7	6,63	8,39
М5-0,8	14.2	15,6	17,3	10,7	13,4
М6-1.0	20,1	22,1	24,5	15,2	19,5
М8-1,25	36,6	40,1	44,6	27,7	34,8
М10-1,5	58	63.7	70,8	43,9	55
M12-1. 2)	Усилие зажима (фунты)	Крутящий момент K =.2 (Нм)	Усилие зажима (фунты)	Крутящий момент K = 0,2
M2-0,04	2,07	1,51	0,6	340	85 унций
М3-0,5	5,03	3,66	2,2	823	19 дюйм-фунтов
М4-0,7	8,78	6,39	5.11	1437	45 дюйм-фунтов
М5-0,8	14,2	10,4	10,4	2338	92 дюйм-фунт
М6-1.0	20,1	14,6	17,5	3282	13 фут-фунтов
М8-1,25	36,6	26,6	42,6	5980	31
M10-1.5	58	42,2	84	9487	62
M12-1.75	84,3	61,4	147	13800	108
M16-2.0	157	114	365	25630	269
М20-2,5	245	179	716	40240	528
M24-3.0	353	257	1234	57775	910
М30-3,5	561	408	2448			1806
M36-4.0	817	594	4277	133540	3155

В начало

Мы предлагаем самые низкие минимумы в отрасли и продаем
поштучно или оптом – вы покупаете только тот крепеж, который вам нужен!

Связаться

Анализ размеров костной стенки лунки | Dentalis

Анализ размеров костной стенки лунки

Успех дентальной имплантации в значительной степени зависит от нашего понимания процесса заживления твердых и мягких тканей, окружающих место имплантации.Постоянно расширяющиеся знания о процессе заживления также способствуют производству лучших имплантатов с улучшенным качеством поверхности и дизайном.

Один из способов свести к минимуму количество хирургических процедур для пользы пациента и врача – это поместить имплантаты в лунки для удаления сразу после удаления зуба; однако это не всегда возможно, потому что анатомия зуба и корня часто не соответствует анатомии имплантата, поэтому несоответствие лунки и имплантата может усложнить хирургическую процедуру.Реабсорбция тканей, которая обычно происходит в этих условиях, также может препятствовать процессу заживления. Из-за этих возможных осложнений этот метод немедленной имплантации считается высокоразвитой процедурой.

Явным преимуществом немедленной имплантации является сохранение архитектуры кости, окружающей лунку; однако мягкие и твердые ткани, окружающие место удаления, как с щечной (щека), так и с язычной (язык) стороны, подвергаются реабсорбции без поддержки удаленного зуба.Этого процесса нельзя избежать немедленной имплантацией,

, и поэтому при выборе этой процедуры необходимо соблюдать особую осторожность.

Исследования показывают, что ширина щечной кости может оказывать значительное влияние на процесс реабсорбции. Большинство исследований сходятся во мнении, что требуется минимум 2 мм кости, чтобы избежать потери костной массы и способствовать как более быстрому заживлению, так и лучшему эстетическому результату; если это требование не выполняется, чаще всего выполняется процедура увеличения гребня.
В исследовании, проведенном Huynh-Ba et.al («Анализ размеров костной стенки лунки верхней челюсти в зависимости от немедленной установки имплантата», опубликованный в «Клинических исследованиях оральных имплантатов», 2009 г.), размеры лунки 93 пациентов, кандидатов на немедленную имплантацию, были измерены, как показано на рисунке 1.

Средние значения ширины щечной и небной (язычной) костной стенки лунки представлены на рисунке 2.

Результаты показывают, что средняя ширина щечной и небной костных стенок этих 93 участков удаления была 1 мм и 1.2 мм соответственно. Лишь 6,5% пациентов имели щечную кость, соответствующую рекомендациям по немедленной имплантации – шириной 2 мм. У 79,5 пациентов была небная костная стенка шириной менее 2 мм.

Принимая во внимание распространенную в настоящее время рекомендацию, что немедленную имплантацию следует выполнять только тогда, когда костные стенки лунки для удаления составляют 2 мм или более, эти результаты предполагают, что эта рекомендация не обязательно выполняется в большинстве случаев. Это может нарушить процесс заживления и помешать успешной имплантации.Как отмечают авторы, в таких случаях, когда ширина костных стенок лунки менее 2 мм, для достижения успешного заживления и лучших эстетических результатов могут потребоваться вспомогательные процедуры, такие как управляемая регенерация кости и увеличение гребня.

* По материалам: Huynh-Ba G, Pjetursson BE, Sanz M, Cecchinato D, Ferrus J, Lindhe J, Lang NP. Анализ размеров костной стенки лунки верхней челюсти в связи с немедленной установкой имплантата. Clin. Oral Impl. Res. 21, 2010; 37–42.

Компьютеризированный трехмерный дизайн для точного ориентирования и определения размеров искусственной зубной лунки для аутотрансплантации зуба

Задача: Представить улучшенный, точный и эффективный метод планирования и подготовки искусственной лунки для аутотрансплантации с использованием трехмерного (3D) хирургического шаблона и копии трансплантированного донорского зуба.Шаблон и копия зуба были изготовлены с использованием компьютерного 3D-моделирования. Представлен случай, рассматриваемый с помощью этого подхода.

Метод и материалы: Компьютерная томография с коническим лучом (КЛКТ) и компьютерное 3D-моделирование (Simplant плюс регистрация в качестве стереолитографии) использовались для планирования оптимального положения и размеров искусственной лунки в пределах границ альвеолярной кости и корней соседних зубов, а также для создания металлической копии. пересаженного зуба.Реплика использовалась для обеспечения правильной подготовки и ориентации лунки перед извлечением и реплантацией донорского премоляра.

Полученные результаты: Общее время процедуры аутотрансплантации постоянного второго премоляра на место резца без буккальной пластины составило около 45 минут. Через 15 месяцев клиническое обследование пересаженного зуба показало нормальную подвижность и отсутствие чувствительности к холодовой стимуляции.При рентгенологическом исследовании выявлено постоянное развитие корня и облитерация пульпы. Соседние зубы сохранили свою жизнеспособность без каких-либо патологических признаков.

Заключение: Мы представляем улучшенную технику аутотрансплантации, основанную на компьютерном 3D-моделировании и руководстве для точного определения размеров и оптимального расположения искусственной лунки относительно границ альвеолярной кости и корней соседних зубов.Этот метод может значительно упростить процедуру аутотрансплантации и, вероятно, также увеличит ее успешность и эффективность у молодых пациентов, даже в случаях отсутствия щечной пластины.

Ключевые слова: 3D-печатный шаблон; зубная лунка; управляемая аутотрансплантация; современная аутотрансплантация; хирургический шаблон.

Промышленные принадлежности Woodstock | Размеры винта с головкой под торцевой ключ :: w3layouts

Винт с головкой под торцевой ключ

Мы поставляем болты с головкой под торцевой ключ согласно DIN912 из следующих материалов:

Сталь марки	8.8	10,9	12,9
Нержавеющая сталь	A2	A4

Диаметр	Шаг	Длина резьбы	Диаметр головки	Глубина напора	Торцевой ключ Размер
М1.6	0,35 мм	15 мм	3,0 мм	1,6 мм	1,5 мм
M2	0,4 ​​мм	16 мм	3,8 мм	2,0 ​​мм	1.5 мм
M2.5	0,45 мм	17 мм	4,5 мм	2,5 мм	2,0 ​​мм
M3	0,5 мм	18 мм	5.5 мм	3,0 мм	2,5 мм
M4	0,7 мм	20 мм	7,0 мм	4,0 мм	3,0 мм
M5	0.8 мм	22 мм	8,5 мм	5,0 мм	4,0 мм
M6	1,0 мм	24 мм	10. мм	6 мм	5 мм
M8	1.25 мм	28 мм	13 мм	8 мм	6 мм
M10	1,5 мм	32 мм	16 мм	10 мм	8 мм
M12	1.75 мм	36 мм	18 мм	12 мм	10 мм
M14	2,0 ​​мм	40 мм	21 мм	14 мм	12 мм
M16	2.0 мм	44 мм	24 мм	16 мм	14 мм
M18	2,5 мм	48 мм	27 мм	18 мм	14 мм
M20	2.5 мм	52 мм	30 мм	20 мм	17 мм
M22	2,5 мм	56 мм	33 мм	22 мм	17 мм
M24	3.0 мм	60 мм	36 мм	24 мм	19 мм
M27	3,0 мм	66 мм	40 мм	27 мм	19 мм
M30	3.5 мм	72 мм	45 мм	30 мм	22 мм
M33	3,5 мм	78 мм	50 мм	33 мм	24 мм
M36	4.0 мм	84 мм	54 мм	36 мм	27 мм
M39	4,0 мм	90 мм	58 мм	39 мм	27 мм
M42	4.5 мм	96 мм	63 мм	42 мм	32 мм
M48	5,0 мм	108 мм	72 мм	48 мм	36 мм

У вас недостаточно прав для чтения этого закона в это время

У вас недостаточно прав для чтения этого закона в это время Логотип Public.Resource.OrgЛоготип представляет собой черно-белую линию улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине – «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законах. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о указах правительства и ваших правах как гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступном ресурсе. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане – это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.HTML

Фитинги для сварки внахлест »Мир трубопроводной техники

Стандарт ASME B16.11 определяет размеры и требования для фитингов для сварки внахлест размером от 1/8 ″ до 4 ″. Но в большинстве спецификаций материалов для трубопроводов для технологических установок используются только фитинги для приварки муфт размером от 1/2 ″ до 11/2 ″. Фурнитура изготовлена ​​методом ковки. Фитинги для сварки внахлест доступны в номиналах 300 #, 600 # и 900 #. Переходные фитинги имеют такое же расстояние от центра до конца, от центра к низу гнезда, диаметр ленты и внешний диаметр, что и фитинг с одинаковым размером, соответствующий торцевому соединению самого большого размера переходного фитинга.

Теги: # Трубопровод_Инжиниринг # Трубная арматура # Розетка_Сварочная_Фиттингс.

Фитинги для сварки внахлест

Стандарты размеров

1. ASME B16.11: Кованые фитинги, сварные втулки и резьбовые.
2. MSS-SP-79: Переходная вставка для сварки внахлест
3. MSS-SP-83: Соединения для стальных труб, сварка внахлест и с резьбой.
4. MSS-SP-95: Обжимные ниппели и заглушка.

Доступные фитинги

Отвод под сварку с муфтой под углом 90 градусов

Используется для поворота на 90 градусов трубопровода с малым внутренним диаметром.Доступен для диапазона размеров от 1/8 ″ до 4 ″ согласно ASME B16.11.

Таблица размеров

Используется для изменения направления трубопровода малого диаметра на 45 градусов. Доступен для диапазона размеров от 1/8 ″ до 4 ″ согласно ASME B16.11.

Таблица размеров

Заглушки для приварки внахлест

Доступны для диапазона размеров от 1/8 ″ до 4 ″ согласно ASME B16.11. Они используются для закрытия тупика гладкой трубы с малым внутренним диаметром.

Таблица размеров

Прямой переходной тройник под сварку внахлест

Используется в качестве ответвлений под углом 90 градусов. Доступен для диапазона размеров от 1/8 ″ до 4 ″ согласно ASME B16.11. Они прямые, а также редуцирующие.

Таблица размеров

Прямой сварной шов и переходная крестовина

Доступны для диапазона размеров от 1/8 ″ до 4 ″ согласно ASME B16.11. Их используют экономно, так как для заготовки лучше использовать 2 тройника.

Таблица размеров

Полносъемная муфта под сварку внахлест

Доступна для диапазона размеров от 1/8 ″ до 4 ″ согласно ASME B16.11. Они используются для соединения двух торцевых труб с малым внутренним диаметром.

Таблица размеров

Полумуфта под сварку внахлест

Доступна для диапазона размеров от 1/8 ″ до 4 ″ согласно ASME B16.11. Они используются в качестве ответвлений с малым проходом на линиях с большим проходом.

Таблица размеров

Переходная муфта под сварку внахлест

Доступна для диапазона размеров от 1/8 ″ до 4 ″ согласно ASME B16.11. Они используются для соединения труб разного диаметра. Они в основном работают как редукторы. Таблица размеров

Соединение для сварки внахлест

SW Соединение должно быть плотно завинчено перед сваркой концов, чтобы свести к минимуму деформацию гнезда. Внутри Union предпочтительны шлифованные стыки, хотя доступны и другие облицовки.Согласно стандарту размеров: MSS-SP-83, доступные размеры от 1/8 ″ до 3 ″.

Переходная вставка для сварки внахлест

Переходная вставка используется для соединения небольшой трубы с фитингом большего размера. Они доступны для размеров от 3/8 ″ x 1/4 ″ до 1 1/2 ″ x 1 1/4 ″ согласно MSS-SP-79. Доступные рейтинги: 3000 и 6000 (3M или 6M).

Конструкционные материалы

Эти фитинги являются коваными. Итак, материалы конструкции следующие.

1. A105 : Стандартные технические условия на поковки из углеродистой стали для трубопроводов.
2. A181 : Стандартные технические условия на поковки из углеродистой стали для трубопроводов общего назначения.
3. A182 : Стандартные технические условия на фланцы, кованые фитинги, арматуру и детали для кованых или катаных труб из сплавов и нержавеющей стали, а также клапаны и детали для работы при высоких температурах.
4. A350 : Стандартные технические условия на поковки из углеродистой и низколегированной стали, требующие испытания на ударную вязкость компонентов трубопроводов.

Преимущества фитингов для сварки внахлест

1. Их легче использовать на трубопроводах небольшого размера, и концы труб не нужно скашивать, так как конец трубы скользит в муфту соединения.
2. При использовании фитингов, приваренных муфтой, отсутствует опасность выступа сварного шва в трубопровод и ограничения потока или создания турбулентности.
3. Для выравнивания прихваточная сварка не требуется, так как соединение и труба самоустанавливаются.
4. Его можно использовать вместо резьбовых фитингов, что снижает вероятность утечек, которые обычно сопровождают использование резьбовых фитингов.
5. Это дешевле и проще в сборке, чем другие сварные системы. Соединения не будут протекать, если их сделать правильно.

Недостатки фитингов для сварки внахлест

1. При использовании фитингов, сваренных с враструб, существует вероятность несоответствия внутри фитинга, когда неправильно выровненные или сопряженные детали могут создать углубление, в котором может начаться коррозия.
2. Выемка 1/16 дюйма в стыке для жидкостей с тепловым расширением, которая также может вызвать коррозию в случае сильно коррозионных жидкостей.
3. Не используется в водороде. (Все фитинги сварены встык, включая малое отверстие для работы с водородом).
4. Использование не разрешено ANSI B31.1, если ожидается сильная вибрация или щелевая коррозия.

Применение фитингов для сварки внахлест

1. Для трубопроводов, транспортирующих горючие, токсичные или дорогие материалы, в которых недопустима утечка.
2. Для пара: от 300 до 600 PSI, а иногда и 150 PSI для пара.

Классы фитингов

Номинальные характеристики фитингов, приварных с муфтой, относятся к классам 3000, 6000 и 9000.
Выбор класса зависит от графика толщины трубы, как указано в ASME B16.11. Приварной втулкой: 3000: Sch 80 и XS, 6000: Sch 160, 9000: XXS

Образец спецификации материала трубопровода

Элементы: колено 45 градусов, колено 90 градусов, равномерный тройник, переходной тройник, колпачки, полное соединение, Переходная муфта

1. Углеродистая сталь: ASTM A105.
