есть ли разница, какой стороной паять резистор или чип-резистор? не плюсов, не минусов ни на схеме, ни на резисторе не вижу. помогите, пожалуйста. желательно подробно. спасибо.

Похожие статьи

Так и просится в коллекцию

Николай, хз) со схемами второй день разбираюсь. Толковой литературы по чтению схем не нашел.

Детали делятся на полярные и неполярные, тоесть те, которые можно паять как попало. Резисторы паяй как хочешь. И неэлектролитические конденсаторы.

Сергей, маленькие конденсаторы, на которых указан только номер, относятся к неполярным?

есть ли разница, какой стороной паять резистор или чип-резистор? не плюсов, не минусов ни на схеме, ни на резисторе не вижу. помогите, пожалуйста. желательно подробно. спасибо.

Похожие статьи

Так и просится в коллекцию

Николай, хз) со схемами второй день разбираюсь. Толковой литературы по чтению схем не нашел.

Детали делятся на полярные и неполярные, тоесть те, которые можно паять как попало. Резисторы паяй как хочешь. И неэлектролитические конденсаторы.

Сергей, маленькие конденсаторы, на которых указан только номер, относятся к неполярным?

Подскажите неведующему)))Раньше я всегда перепаивал светодиоды из готовых патронов, там всё просто выпаял, плюс минус нашёл, впаял.А сегодня мне понадобился маленький светодиод в кнопку блокировки. Выпаивал из ленты.
Так вот пара вопросов, подскажите кто разбирается, ну или просто сам химичил.
1 Есть ли разница какой стороной припаивать резистор к светодиоду?
2 Куда припаивать резистор на светодиоде, на плюс или минус?

Комментарии 11

есть такая тема как светодиоды на 12вольт с резистром внутри линзы — и монтировать удобно и паять не нужно, я себе такими пересветил кнопки на центральной консоли — очень даже ничего — вместо лампочек накаливания поставил во все кнопки — плюс у них быстрая замена (например цвет надоел или не дай бог перегорит) — резистор абы акой брать не стоит, так как параметры у разных светодиодов отличаются, основоной параметр который нужен тебе это сила тока на которую светодиод рассчитан

узнать силу тока светодиода — задачка для неподготовленного человека не самая простая

на просторах интернета встречаются записи в которых люди впаивают светодиоды вообще без резисторов и они светят годами, но это не совсем правильно

Помогла статья? Поставьте оценку

0 / 5. 0

Где у резистора плюс и минус

Подскажите пожалуйста. Какой резистор поставить, чтобы на аккумулятор подавалось 0,7А? Знаю что это простейшие задачи на тему закона Ома, но я туп и ленив Высчитал, что если подключить последовательно лампочку 12V 5W? Нужен резистор, но я в них не разбираюсь совсем. Длиннопост для тех кто только-только начинает вникать в радиодело, настоящие канифольщики могут не обращать внимания на сей пост наврятли они чтото новое узнают. Дубликаты не найдены.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Подтягивающий резистор
• Расположение резистора и направление тока
• Как подключить переменный резистор. Схема подключения резистора переменного
• Подстроечный резистор и arduino
• Как отремонтировать флэшку своими руками
• Расчет резистора для светодиода при различных соединениях
• Постоянный ток
• Подключение датчиков с резисторами к Проксиме
• Primary Menu

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить резистор мультиметром?

Подтягивающий резистор

Расположение резистора по отношению к светодиоду Подскажите пожалуйста – имеет ли какое-то значение расположение резистора относительно анода-катода Назначение и расчет резистора в цепи эмиттера задатчика тока Добрый день! Пытаюсь спаять задатчик тока Имеется схема.

Пожалуйста, помогите За направление протекание электрического тока принято направление перемещения? Направление тока В каком направлении пойдёт ток в резисторе R3? И как рассчитать общее сопротивление цепи и Вычисление силу тока, напряжения и резистора Как можно сделать чтобы с одной кнопкой вычислить сразу троих.

И чтобы этот button проверял не Сопротивление резистора в цепи постоянного тока Здравствуйте уважаемые форумчане! Два резистора подключены к источнику тока К источнику тока подключены два резистора. Определить направление тока Почему ток после второй слева лампочки пойдет не на участок 1, а на участок2?

Блоги программистов и сисадминов. Vkontakte ,. Facebook , Twitter. Тесты Блоги Социальные группы Все разделы прочитаны. Просмотров Ответов 6. Метки нет Все метки. Всем доброй ночи! Начал изучать схемотехнику и появились вопросы Один из низ звучит так – “Как нужно ставить резистор перед светодиодом?

И почему? Прошу прощения за столь глупый вопрос, но лучше задать его сейчас, чем продолжать изучать без понимания предыдущих вопросов.

Лучшие ответы 1. Сообщение: QA Эксперт. Сообщение было отмечено semihal как решение. Сообщение от semihal. Что бы через светодиод не проходило “большое количество” электронов. Спасибо за помощь. Предположим, есть устройство, в котором есть светодиод, выведенный проводами на лицевую панель. Как подключить? Теоретически – как угодно. Если провод “коротнёт” на корпус через резистор, то ничего страшного не случится. Завершенные тесты: 1. Answers Эксперт.

Опции темы. Реклама – Обратная связь. Регистрация Восстановить пароль. Все разделы прочитаны. Расположение резистора и направление тока Ответов 6 Метки нет Все метки Всем доброй ночи!

Ответы с готовыми решениями: Расположение резистора по отношению к светодиоду Подскажите пожалуйста – имеет ли какое-то значение расположение резистора относительно анода-катода Сообщение было отмечено semihal как решение Решение Сообщение от semihal Какой из вариантов верный? Оба варианты верны. Ток в обоих вариантах будет одинаков.

Сообщение от semihal то есть в обоих вариантах подключения, светодиод будет “спасен” благодаря резистору? Можно уточнить по документации для конкретного типа, так же как и максимально допустимый ток 0. Спасибо за помощь 0. Если провод “коротнёт” на корпус через резистор, то ничего страшного не случится 1.

Сообщение от semihal Что бы через светодиод не проходило “большое количество” электронов. Искать еще темы с ответами Или воспользуйтесь поиском по форуму:. КиберФорум – форум программистов, компьютерный форум, программирование.

Расположение резистора и направление тока

Эта статья отчасти связана с проектом парктроника в гараж, где я планирую с помощью ультразвукового дальномера определять расстояние от автомобиля до стен и створок ворот. Поскольку устройство изначально собирается и программируется дома, за компьютерным столом, а не в гараже, то после изготовления будет процедура монтажа готового девайса и придется производить небольшие подстройки датчиков. Для таких корректировок удобно использовать подстроечный резистор, а как его подключать и считывать значения, описано в статье. Подстроечный резистор — это переменный резистор, сопротивление которого можно изменять, просто подкручивая потенциометр. В своем проекте я буду использовать резистор с максимальным сопротивлением 1 кОм. У резистора есть три ножки: первая, отставленная отдельно, будет использоваться для считывания значения, а к двум другим будут подключены плюс и минус.

Многие люди не знают, как подключить переменный резистор. Если к одному боковому выводу подключить “плюс”, а к другому выводу “минус”.

Как подключить переменный резистор. Схема подключения резистора переменного

Летом года я уже писал о том, как мы создавали настольную электротехническую игру “Не закороти Цепь! В настоящий момент работа над игрой завершена, она успешно собирает средства на издание на площадке CrowdRepublic , но мы решили рассказать об её “движке”, его создании и с проблемами, с которыми мы столкнулись при этом. Казалось бы, что сложного. Батарейка, провода, светодиоды и лампочки — собирай цепочку, смотри, что зажглось, получай очки и штрафы, если замкнул плюс на минус без нагрузки. Резистор уменьшает число очков, диод пропускает или не пропускает ток в определенном направлении, цепь “считается” от плюса к минусу. И пришлось пойти на упрощение правил. Главное, чем пришлось пожертвовать и где “движок” расходится с реальной цепью — это параллельные и последовательные соединения. Обычно игроки создают цепочки, где все элементы расположены последовательно, но увы на тестах они умудрялись подключать лампочки параллельно.

Подстроечный резистор и arduino

Он же емкость — еще один вид пассивных элементов. На схеме обозначен как две одинаковые параллельные черточки. В отличии от резистора, конденсатор это нелинейный элемент. По нашей канализационной аналогии его можно сравнить с резиновым баком. Вначале, когда он пуст, вода резко его заполняет, растягивая стенки.

Расположение резистора по отношению к светодиоду Подскажите пожалуйста – имеет ли какое-то значение расположение резистора относительно анода-катода Назначение и расчет резистора в цепи эмиттера задатчика тока Добрый день!

Как отремонтировать флэшку своими руками

Подключать светодиоды – дело не из сложных. Для правильного подключения достаточно знать школьный курс физики и соблюсти ряд правил. Сегодня рассмотрим как правильно рассчитать резистор для светодиода и подключить его, чтобы он горел долго и на радость потребителю. Главный параметр у любого светодиода – ток, а не напряжение, как считают многие. Светодиод необходимо питать стабилизированным током, величина которого всегда указана производителем на упаковке или в datasheet.

Расчет резистора для светодиода при различных соединениях

Для чего нужен токоограничивающий резистор в базе транзистора? Читали предыдущую статью? Если да, то это очень хорошо, если нет, срочно читайте, иначе не поймёте о чем речь в этой статье. Итак, у некоторых возникли непонятки с резистором, который цепляется к базе транзистора. Вроде бы понятно, что он ограничивает силу тока, но непонятно зачем. Давайте вспомним нашу картинку с предыдущей статьи:. Видите резистор на Ом? Что он там делает и для чего нужен, мы с вами разберем в этой статье.

Многие люди не знают, как подключить переменный резистор. Если к одному боковому выводу подключить “плюс”, а к другому выводу “минус”.

Постоянный ток

Тема в разделе ” Охрана дачных поселков. Безопасность “, создана пользователем rta , Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой.

Подключение датчиков с резисторами к Проксиме

Резистор шунта манганина метра ФЛ2-Т А метра цифров Амп сетноой-аналогов в амперметре для метра электричества. Ранг основного допуска проставляет размеры раздел. Применимые стандарты для шунта. Часть 1: общие требования. Эу: РОХС.

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных её участках и пр. Применений очень много, всех и не перечесть.

Primary Menu

Регистрация Вход. Ответы Mail. Вопросы – лидеры Квадрокоптер летит токо в верх модель YH 1 ставка. Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места? А разве понятие “эфир” можно всерьёз рассматривать в электронике?

Обсуждаем контроллеры компании Atmel. Правильная установка подтягивающих резисторов. Доброго времени суток! Необходимо микроконтроллером attiny13 определить наличие управляющего сигнала на входящих линиях.

Ресурсы

Резисторы — это устройства, которые изготавливаются с заданным значением сопротивления. Они изготавливаются различных форм и размеров и из различных материалов, включая:

• углерод
• металлическая пленка
• нихром.

Углеродный резистор и электрический символ

Резистор можно использовать в цепи для ограничения силы тока или снижения напряжения.

Цветовые коды

Цветные полосы на углеродных и металлопленочных резисторах используются для обозначения значения сопротивления (в омах) и допуска (точность в процентах) резистора. Цветовые полосы значений сопротивления смещены к одному концу резистора, а последняя полоса соответствует допуску.

• Четыре цветных полосы имеют три цветных полосы значений, а затем четвертую для допуска. У некоторых нет четвертой полосы допуска, поэтому резистор имеет допуск плюс-минус 20.
• Пять цветовых полос имеют четыре цветных полосы значений, а затем пятую полосу для допуска.

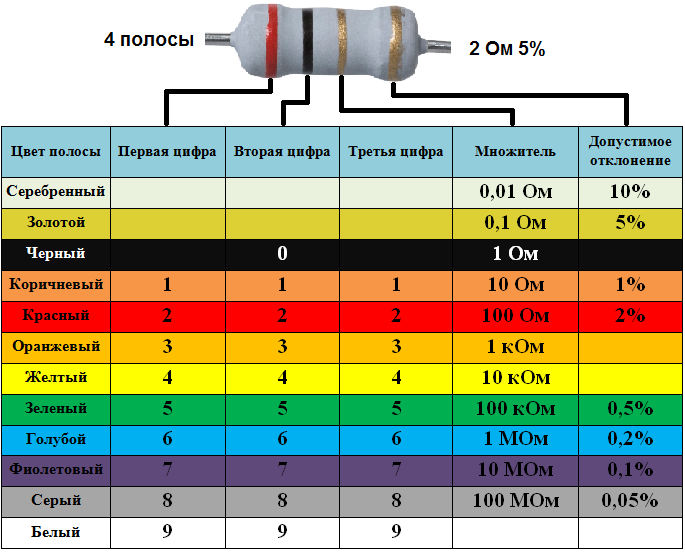

Следующая таблица может использоваться для определения номинала резистора. Прочтите таблицу:

• сверху вниз для четырехполосного резистора
• снизу вверх для пятиполосного резистора.



Цветовые коды для идентификации значений сопротивления

Прочтите таблицу сверху вниз для четырехполосного резистора
Цвет		1 ст лента	2 -й полоса		Множитель	Диапазон допуска	Цвет
Черный					1
Коричневый		1	1	1	10	± 1%		Коричневый
Красный		2	2	2	100	± 2%		Красный
Оранжевый		3	3	3	1к
Желтый		4	4	4	10к
Зеленый		5	5	5	100к	± 0,5%		Зеленый
Синий		6	6	6	1М	± 0,25%		Синий
Фиолетовый		7	7	7	10М	± 0,10%		Фиолетовый
Серый		8	8	8		± 0,05%		Серый
Белый		9	9	9
						± 5%		Золото
						± 10%		Серебро
						± 20%	(Нет)
Цвет		1 ст лента	2 -й полоса	3 рд лента	Множитель	Полоса допуска	Цвет
Прочтите таблицу снизу вверх для пятиполосного резистора



Пример

Показанный резистор имеет четыре полосы. Использование таблицы позволяет нам вычислить значение.

Четырехполосный резистор.

1. Первая полоса коричневая, поэтому первая цифра равна единице.
2. Вторая полоса черная, поэтому вторая цифра равна нулю. Если сложить двойку и ноль, получится десять.
3. Третья полоса, которая является множителем, коричневая, поэтому ее значение равно единице. Это означает, что к значению будет добавлен один дополнительный ноль.
   Резистор рассчитан на сто Ом.
4. Четвертая полоса золотая, что означает, что резистор имеет допуск плюс-минус пять процентов.

Резистор рассчитан на 100 Ом, но фактическое сопротивление должно быть между 95 Ом и 105 Ом.



Переменные резисторы

Как следует из названия, переменный резистор — это устройство, которое позволяет пользователю изменять величину сопротивления. Примером этого является регулятор громкости на радио. Переменные резисторы бывают разных форм, размеров и пропускной способности по току. Они имеют три клеммы, и одна соединена с грязесъемником, который можно перемещать по резистивному материалу.



Два типа переменного резистора и соответствующий символ



Переменные резисторы:

• Потенциометр – используется для регулировки напряжения
Реостат
• – используется для изменения тока.

Они показаны на следующих принципиальных схемах.

Схемы потенциометра и реостата

Декодер цветового кода резистора: 10K, 220 Ом, Больше

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Tom’s Hardware)

Скромный резистор является самым дешевым компонентом в нашей сборочной коробке, но он также невероятно полезен. Ранее мы показывали, как использовать резисторы в проекте, но основное внимание в этом руководстве уделяется пониманию цветных полос, которые обвивают центр резистора. Эти цветовые коды резисторов точно говорят нам, сколько Ом тока выдерживает каждое устройство.

Как прочитать цветовой код резистора? Почему некоторые резисторы имеют четырехполосную цветовую маркировку, а другие — пятиполосную? Какой резистор нужен для светодиода? Мы отвечаем на все эти вопросы и даем вам инструменты для быстрого расчета правильного резистора для всех ваших проектов.

Распространенные цветовые коды резисторов и их применение

Проведите пальцем по экрану для прокрутки по горизонтали

9002-Черный-Золотой-Оранжевый

Тип резистора	4-полосный цветовой код	5-полосный цветовой код	Common использует
100 Ом	Brown-Black-Brown-Gold. Красный-Коричневый-Золотой	Красный-Красный-Черный-Черный-Золотой	Защита светодиодов
330 Ом	Оранжевый-Оранжевый-Коричневый-Золотой	Защита светодиодов
1K Ohm (1 Kiloohm)	Brown-Black-Red-Gold	Brown-Black-Black-Brown-Gold	LED Protection, Voltage Divider
4.7K Ohm	Желтый-Фиолетовый-Красный-Золотой	Желтый-Фиолетовый-Черный-Коричневый-Золотой	Подтягивающий/понижающий резистор для I2C
10 кОм	Коричневый-Черный-Оранжевый-Золотой 52 -Черный-Красный-Золотой	Подтягивающий/понижающий резистор
100K OHM	Brown-Black-Yellow-Gold	Brown-Black-Black-stare-Gold	. Золото	Коричнево-черный-черный-желто-золотой	Емкостные сенсорные схемы

Цветовой код резистора: краткий справочник

(Изображение предоставлено Future Owns)0556

Резисторы не имеют полярности, поэтому их можно использовать в цепи в любом положении. Но чтобы определить правильные значения цветового кода резистора, нам нужно понять цветные полосы на резисторе.

На типичном четырехдиапазонном резисторе уровня хобби есть три цвета в группе. Это первая, вторая значащие цифры и множитель. Последняя полоса — это допуск резистора, допустимая погрешность, если хотите. Для большинства любителей допуск 5% (золото) является идеальным и обычным.

Нам нужна дополнительная точность, только если мы создаем чувствительные схемы, например аудио- и видеопроекты. Мы всегда можем определить полосу допуска, так как это единственная полоса, напечатанная на «плече» резистора. Ищите эту полосу, чтобы определить ориентацию резистора.

(Изображение предоставлено Tom’s Hardware)

Пятиполосный резистор имеет дополнительную полосу, третью значащую цифру, которая обеспечивает более высокий уровень точности, если это требуется для проекта. Итак, у нас есть три значащие цифры, множитель и допуск, который напечатан на плече.

(Изображение предоставлено Tom’s Hardware)

Как читать цветовой код резистора

Давайте возьмем резистор на 220 Ом, который обычно используется со светодиодными лампами, в качестве примера того, как читать цветовой код резистора.

(Изображение предоставлено Tom’s Hardware)

1. Первая значащая цифра красного цвета , и с помощью декодера мы видим, что красный цвет имеет значение 2.
2. Вторая значащая цифра также красная , так что дает нам 22.
3. Множитель коричневого цвета , и это расшифровывается как 10. Если мы умножим 22 на 10, мы получим 220.
4. Последняя полоса, допуск, золотая . Золото составляет 5%, что означает, что мы можем принять сопротивление с погрешностью 5%.

Для производителей, требующих большей точности, есть также пятиленточные резисторы, которые имеют третью значащую цифру. Дополнительная цифра обеспечивает ясность, которая может быть необходима в цепях, чувствительных к сопротивлению, например, в научных и инженерных приборах.

Вот пятидиапазонный резистор на 220 Ом и его цветовой код.

(Изображение предоставлено Tom’s Hardware)

1. Первая значащая цифра красного цвета , и с помощью декодера мы видим, что значение красного цвета равно 2.
2. Вторая значащая цифра также красная , поэтому это дает нам 22.
3. Третья значащая цифра черная , обозначающая 0. Теперь у нас есть 220.
4. Множитель черный , и это расшифровывается как 1. Если мы умножим 220 на 1, мы получим 220.
5. Последняя полоса допуска – золото . Золото составляет 5%, что означает, что мы можем принять сопротивление с погрешностью 5%.

Цветовой код резистора 100 Ом

Изображение 1 из 2 Резистор 100 Ом обычно используется для защиты светодиодов. Лучше всего использовать с белыми, синими и зелеными светодиодами на 5В. Резисторы на 100 Ом также можно использовать с другими цветами, но ожидайте, что яркость будет отличаться, поскольку они не являются правильным значением.

Резисторы сопротивлением 100 Ом можно идентифицировать по цветовому коду резистора Коричневый-Черный-Коричневый-Золотой , а для пятиполосных резисторов — Коричневый-Черный-Черный-Черный-Золотой .

Цветовой код резистора 220 Ом

Изображение 1 из 2

Цветовой код резистора 220 Ом (4-диапазонный) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено: Future) любители попадутся, потому что он часто используется со светодиодами. Без резистора на 220 Ом простые светодиоды потребляли бы слишком большой ток и быстро перегорали. Мы используем резистор для ограничения тока, который может использовать светодиод. («Свет, который горит в два раза ярче, горит в два раза дольше»). Резистор на 220 Ом можно определить по цветовому коду резистора 9.0077 Красный-Красный-Коричневый-Золотой или Красный-Красный-Черный-Черный-Золотой .

Если бы мы использовали синий светодиод с прямым напряжением 3,2 В (напряжение, необходимое для протекания тока через диод) и прямым током 10 мА (максимальный безопасный ток, который вы можете непрерывно пропускать через устройство, не вызывая повреждения ) при напряжении питания 5 В нам понадобится резистор на 180 Ом. Вместо этого мы можем использовать резистор на 220 Ом, на 40 Ом больше, чтобы наш светодиод не был таким ярким, но он был хорошо защищен.

Цветовой код резистора 330 Ом

Изображение 1 из 2

(Изображение предоставлено: Future) Цветовой код резистора 330 Ом (5-полосный) (Изображение предоставлено Tom’s Hardware) комплекты электроники для Arduino и Raspberry Pi Pico. Резистор на 330 Ом также подходит для большинства светодиодов, но некоторые из них будут выглядеть тусклее, чем другие. Мы также можем использовать резистор на 330 Ом с зуммером, чтобы понизить тон зуммера с «раздражающего» до чуть менее раздражающего. Руководство Adafruit NeoPixel рекомендует защищать контакт GPIO с помощью резистора (от 300 до 500 Ом) между входом контакта данных и GPIO вашего Raspberry Pi / Arduino.

Резистор 330 Ом можно определить по цветовой маркировке резистора: Оранжево-оранжево-коричневый-золотой или Оранжево-оранжевый-черный-черный-золотой .

Цветовой код резистора 1 кОм

Изображение 1 из 2

Цветовой код резистора 1 кОм (4-диапазонный) (Изображение предоставлено Tom’s Hardware) Резистор 1 кОм (1 кОм) обычно является максимальным сопротивлением, используемым для светодиодов. Любой светодиод, в котором используется резистор 1K, будет тусклым, но загорится. Резистор на 1 кОм обычно используется для точной настройки схемы или подтягивания вверх/вниз вывода данных. Резистор 1K вместе с резистором 2,2K можно использовать для формирования делителя напряжения, который может понизить 5V примерно до 3,4V. Это полезно при использовании компонентов 5 В на GPIO 3,3 В Raspberry Pi.

Резистор сопротивлением 1 кОм можно определить по цветовой маркировке резистора: Коричневый-Черный-Красный-Золотой или Коричневый-Черный-Черный-Коричневый-Золотой .

Цветовой код резистора 4,7 кОм

Изображение 1 из 2

Цветовой код резистора 4,7 кОм (4-диапазонный) (Изображение предоставлено Tom’s Hardware) )

Резистор 4,7 кОм полезен для добавления подтягивающего резистора к контактам SDA и SCL устройства I2C. На платах Adafruit Stemma QT это встроено, но если мы будем использовать плату другой марки, нам потребуется добавить резистор 4,7 кОм к обоим контактам. Делая это, мы гарантируем, что данные I2C правильно и последовательно отправляются на наше устройство.

Резистор на 4,7 кОм можно определить по цветовой маркировке резистора: желто-фиолетовый-красный-золотой или желто-фиолетовый-черный-коричневый-золотой .

Цветовой код резистора 10 кОм

Изображение 1 из 2

Цветовой код резистора 10 кОм (4-диапазонный) (Изображение предоставлено Tom’s Hardware) Резистор 10 кОм часто используется в качестве подтягивающего резистора для входного контакта. Например, в Arduino мы можем использовать резистор на 10 кОм, чтобы подтягивать входной контакт, чтобы при нажатии кнопки он подтягивал входной контакт с высоким уровнем 5 В, вызывая действие в нашем коде. Мы использовали резистор 10 кОм, чтобы подтянуть контакт данных на датчике температуры DHT22 в нашем предыдущем справочнике резисторов.

Резистор на 10 кОм можно определить по цветовой маркировке резистора: Коричневый-Черный-Оранжевый-Золотой или Коричневый-Черный-Черный-Красный-Золотой .

Цветовой код резистора 100 кОм

Изображение 1 из 2 Омические резисторы находятся на самом верхнем пределе того, что нужно большинству производителей. Это большое сопротивление в небольшом корпусе, но оно имеет свое применение. Обычно они используются в качестве стабилизирующих резисторов на конденсаторе, чтобы уменьшить риск неприятного разряда или для настройки чувствительной аудио/видео цепи.

Резистор на 100 кОм можно определить по цветовому коду Коричнево-Черный-Желто-Золотой или Коричневый-Черный-Черный-Оранжево-Золотой для пятиполосного резистора.

Цветовой код резистора 1 МОм

Изображение 1 из 2 имеет большое сопротивление, и большинству любителей / производителей это никогда не понадобится. Мы использовали резистор 1 МОм с Arduino для создания емкостного сенсорного интерфейса (наш собственный Makey Makey). Но большинству людей он никогда не понадобится. Однако резистор на 1 МОм имеет цветовую кодировку: коричневый-черный-зеленый-золотой или коричневый-черный-черный-желтый-золотой.

Резистор сопротивлением 1 МОм можно определить по цветовой маркировке резистора: Коричнево-Черный-Зелено-Золотой или Коричневый-Черный-Черный-Желто-Золотой .

Калькулятор резистора яркости светодиода

У нас есть коробка, полная светодиодов, но какие резисторы подходят для каждого цвета? Чтобы решить это, нам нужно использовать немного математики, и, к счастью, есть расчет, который мы можем использовать.

(Изображение предоставлено Tom’s Hardware)

R — это значение резистора, которое нам нужно для нашего светодиода, и для его расчета нам нужно знать напряжение питания (Vs), прямое напряжение (Vf) и прямой ток. (если) светодиода. Мы можем узнать Vf и If светодиода b, обратившись к его техническому описанию. Если нет, вот таблица приблизительных значений, которые можно использовать для обычных схем для любителей.

Типичные светодиодные прямое напряжение

Смайся до прокрутки горизонтально

Светодиодные прямые напряжения от освещения

Светодиодный цвет	В.	Orange / Amber	1. 9 – 2.2
Yellow	1.9 – 2.2
Green	2 – 3.1
Blue	3 – 3.7
Белый	3 – 3,4

Вот краткое описание резисторов и светодиодов для микроконтроллеров 3,3 и 5 В.

3,3V Значения светодиодного резистора по цвету света

Свигай для прокрутки горизонтально

787877777777.

3,3 В. Значения светодиодного резистора.

Зеленый
Напряжение питания (VS)	3,3 В	3,3 В	3,3 В	3,3 В	3,3 В
Передний подключение (VF)	3V
Forward Current (If)	20mA	20mA	20mA	20mA	20mA
Resistor Needed	150 Ohm	55 Ohm	150 Ohm	75 Ом	150 Ом

5V Значения светодиодного резистора

Свигай Скляри

5V Светолетний резистовый резистор.

Red	Blue	Yellow	Green
Supply Voltage (Vs)	5V	5V	5V	5V	5V
Forward Voltage (Vf)	3V	2.2V	3V	1.8V	3V
Forward Current (If)	20mA	20mA	20mA	20mA	20mA
Резистор необходим	100 Ом	140 Ом	100 Ом	160 Ом	100 Ом

75 100 Ом

7
