Генератор пилообразного напряжения на 555 таймере

Генератор пилообразного напряжения на 555 таймере

Пилообразный сигнал может быть сформирован разными способами, одним из наиболее популярных способов является заряд конденсатора стабильным током. При этом напряжение на конденсаторе будет линейно нарастать, и если полностью разряжать конденсатор при достижении на нём максимального напряжения, то и будет сформирован пилообразный сигнал. По сути дела схема является обычным релаксационным генератором.

Обычно для реализации такого генератора используют тиристор или его аналог на биполярных транзисторах. Но можно использовать альтернативный способ, применив интегральный таймер 555 (КР1006ВИ1). Схема такого генератора пилообразного напряжения изображена на рисунке 1. Она состоит из источника стабильного тока, выполненного на транзисторе VT1 и стабилитроне D1, и узла управления разрядом, выполненным на микросхеме интегрального таймера 555 (КР1006ВИ1) и диоде D2.

Рис.

1. Принципиальная схема генератора пилообразного напряжения на 555 таймере (КР1006ВИ1).

Выход 3 таймера соединён со входом 5 через диод D2, что позволяет снизить напряжение на внутреннем делителе до нуля при наличии на выходе таймера сигнала низкого уровня. Такая конфигурация позволяет почти полностью разрядить конденсатор С1. Как только конденсатор разрядится до некоторого минимального напряжения, то таймер переключается и конденсатор начинает заряжаться от источника тока, и далее процесс циклично повторяется.

Частота колебаний генератора пилообразного напряжения зависит от ёмкости конденсатора С1 и сопротивления резистора R1. Частота определяется по формуле
F=0,4/R1C1. При указанных на схеме номиналах она будет составлять примерно 4 кГц.

Ток, протекающий через резистор R1 должен быть небольшим, так как в процессе разряда конденсатора выход источника тока замыкается на землю. Этот ток рассчитывается по формуле

I=(VD1-Vbe)/R1,
где VD1 – это напряжение стабилизации стабилитрона D1 (в данном случае 4,7В) и Vbe – прямое напряжение на переходе база-эмиттер транзистора VT1 (0,7В). Для получения хорошей формы сигнала ток, протекающий через резистор R1 не должен превышать 20 мА.

В качестве транзистора VT1 можно использовать практически любой маломощный низкочастотный pnp транзистор, например, КТ502. Стабилитрон D1 – любой с напряжением стабилизации 4,7 вольт. Если применить стабилитрон на напряжение 2,7 вольт, то напряжение питания схемы можно будет снизить до 5В. Диод D2 – любой кремниевый, например, кд503, кд 509.

BACK

Генераторы импульсов на интегральных микросхемах таймеров

Таймер 1006ВИ1(аналог ИМС 555) позволяет создавать генераторы импульсов различной формы и одновибраторы. На рис. 16.14 приведена упрощенная схема 1006ВИ1.

Основой схемы является триггер с входами установки и сброса, управляемый компараторами. При подаче сигнала на вход «триггер» выходной сигнал переключается на высокий уровень (около

EПИТ) и остается там до тех пор, пока не произойдет переключение входа «порог», в этот момент выходной сигнал падает до низкого уровня и тогда включается транзистор, соединенный с выводом «разряд». Вход «триггер» включается при уровне входного сигнала меньше 1/3 EПИТ, а «порог» – при уровне входного сигнала больше 2/3 EПИТ.





Рис.16.14. ИМС таймера 1006ВИ1



Генератор прямоугольных сигналов, собранный на 1006ВИ1, показан на рис.16.15.

При включении источника питания конденсатор разряжен, поэтому на выходе находится высокий уровень напряжения, транзистор разряда закрыт и конденсатор начинает заряжаться до

EПИТ через резисторы R1 и R2. Когда напряжение достигает 2/3EПИТ, переключается вход «порог» и выходной сигнал переходит в состояние низкого уровня, одновременно происходит отпирание транзистора VT1, разряжающего конденсатор C на землю через резистор R2. Схема переходит в периодический режим работы и напряжение на конденсаторе С колеблется между значениями 1/3 и 2/3EПИТ с периодом T = 0,693(R1 + R2)C.

С выхода снимается колебание прямоугольной формы.





Рис.16.15. Генератор прямоугольных импульсов на 1006ВИ1



Генератор пилообразного напряжения может быть создан на основе схемы мультивибратора на базе таймера при использовании для заряда времязадающего конденсатора источника тока. На рис.16.16 показан способ использования для этих целей простого источника тока на

pnp транзисторе VT.

Пилообразное напряжение на конденсаторе доходит до напряжения 2/3EПИТ , затем быстро спадает (разряд происходит через внутренний разряжающий транзистор VT1, вывод 7)до напряжения 1/3EПИТ, далее цикл начинается снова. Для развязки сигнала на конденсаторе (обеспечения независимости цепей заряда-разряда конденсатора и нагрузки) используется буфер на ОУ DA2.







Рис.16.16. Генератор пилообразных колебаний



Одновибратор легко реализуется на базе мультивибратора. Для этого необходимо вход нижнего по схеме компаратора (рис.16.14) отсоединить от времязадающей

RC-цепи и использовать его в качестве управляющего входа (рис16.17, а). В установившемся режиме напряжение на управляющем входе должно превышать 1/3EПИТ. Запуск одновибратора осуществляется подачей на вход напряжения низкого уровня, меньшего 1/3EПИТ.

В исходном состоянии триггер таймера сброшен, на выходе устройства присутствует низкое напряжение. Транзистор VT1 таймера открыт, вследствие этого конденсатор разряжен. Это состояние является устойчивым.

При кратковременном снижении напряжения на управляющем входе ниже уровня 1/3 EПИТ в момент tР (рис.16.17, б) компаратор нижнего уровня установит триггер таймера, который запрет транзистор VT1. На выходе таймера установится квазиустойчивое состояние, при котором его выходной сигнал имеет высокий уровень.

Это будет сопровождаться зарядом времязадающего конденсатора. При увеличении напряжения на конденсаторе до 2/3EПИТ компаратор верхнего уровня сбросит триггер и схема вернется в устойчивое состояние. Очевидно, что для нормальной работы одновибратора необходимо, чтобы, во-первых, длительность запускающего импульса была больше суммы времени срабатывания компаратора и триггера, но меньше длительности его выходного импульса. Во-вторых, пауза между приходами двух соседних запускающих импульсов должна быть достаточной для полного разряда времязадающего конденсатора.



                              а)                                                                б)



Рис.16.17. Одновибратор на 1006ВИ1 (а) и его временные диаграммы (б)



Одновибратор также может быть реализован на ИМС К155АГ1 (аналог – микросхема 74121), которая предназначена для работы с ТТЛ-совместимыми сигналами.

С приходом запускающего импульса напряжение на выходе Q переходит с низкого уровня на высокий на время, определяемое постоянной времени RC-цепи, подключенной снаружи. На рис.16.14 показано подключение внешних элементов к ИС К155АГ1.





Рис. 16.18. Одновибратор на ИМС К155АГ1



Мультивибратор имеет три входа: входы А1 и А2 реализуют логическую функцию И-НЕ и запускают схему отрицательным фронтом, а вход В запускает мультивибратор через триггер Шмитта положительным фронтом.

Длительность входного импульса определяется внешними компонентами:



t= RC ln2 ≈ 0,7 RC.                          (16.11)





Генераторы на ОУ и таймере 555

Генераторы на ОУ и таймере 555

Генераторы на ОУ и таймере 555

Источник: А.Г.Алексенко, Е.А.Коломбет, Г. И.Стародуб

“Применение прецизионных аналоговых микросхем” 2 издание – М, 1985


Темы Листы (GIF, 40-60 кБ на лист)
Генераторы синусоидальных колебаний 132 134 136
Генераторы синусоидальных колебаний с многофазным выходом
136 138 140
Генераторы колебаний прямоугольной формы 140
Генераторы колебаний треугольной формы 140 142 144
Генераторы пилообразного напряжения 144 146
Одновибраторы 146
Генераторы напряжения ступенчатой формы 146 148
Универсальный генератор НЧ
148 150

Главная/Home – Почта/Mail






Одновибратор на таймере КР1006ВИ1 (NE 555)

радиоликбез

Хорошими эксплуатационными свойствами обладает одновибратор на основе таймера КР1006ВИ1 (NE555). Погрешность формирования временных интервалов такого одновибратора Δτи≤0,5%. Типовая схема, по которой чаще всего собирают одновибратор, показана на рис. 4.13. Элементы R1, С1

составляют времязадающую цепь. Конденсатор С2 страхует компаратор DA1 таймера (см. рис. 2.29) от случайных срабатываний под влиянием внешних помех и пульсаций напряжения питания, когда напряжение между выводами 5 и 6 мало.



На входе (вывод 2) таймера в исходном положении присутствует напряжение высокого уровня, на выходе от Uвых=0. Транзистор VT1 таймера при этом открыт и шунтирует конденсатор С1. Одновибратор запускают отрицательным перепадом напряжения. Как только входной сигнал станет Uвх≤ 1

/3Uпит срабатывает компаратор DA2 и вызывает переключение триггера. На выходе устройства возникает высокий уровень, транзистор VT1 закрывается, обеспечивая возможность заряда конденсатора С1 через резистор R1. Выходной импульс длится до тех пор, пока напряжение на конденсаторе С1 не достигнет напряжения на выводе 5. В этот момент сработает компаратор DA1, который возвратит триггер в исходное состояние. Транзистор VT1 откроется, и конденсатор С1 быстро разрядится. Время



Рис. 4.13. Одновибратор на микросхеме КР1006ВИ1:

а — принципиальная схема; б — схема входной дифференцирующей цепи; в — временные диаграммы

формирования выходного импульса равно, таким образом, интервалу между срабатыванием обоих компараторов.


Рис. 4.14. Номограмма для определения

длительности выходных импульсов одновибратора на микросхеме КР1006ВИ1

Рис. 4.15. Схема узла запуска одновибратора на микросхеме

КР1006ВИ1:а— от кнопки; б — импульсом высокого уровня

Длительность выходного импульса

τи =R1C1ln 3≈1,1R1C1.    (4.6)

Как следует из этой формулы, напряжение питания не влияет на длительность формируемого импульса. Объясняется это тем, что при изменении питающего напряжения пропорционально меняется и порог срабатывания компаратора.

Номограмма на рис. 4.14 упрощает выбор оптимальных значений компонентов времязадающей цепи.

Пусковой импульс должен быть короче выходного. Новый запускающий импульс, пришедший во время формирования выходного, не изменяет состояния одновибратора. Если вход таймера надо отделить по постоянному току от выхода предыдущего узла, можно воспользоваться дифференцирующей цепью R2, С2 с диодом VD1, как показано на рис. 4.13,6.

Минимальная длительность выходного импульса обусловлена быстродействием элементов таймера и равна примерно 10 мкс. Максимальная длительность ограничена, главным образом, сопротивлением утечки конденсатора С1. Для устойчивой работы надо, чтобы R≥50Rl. Кроме того, даже при высоком качестве конденсатора С1 сопротивление зарядного резистора R1 не должно быть слишком большим, чтобы было обеспечено существенное превышение зарядного тока над входным током самой микросхемы (менее 0,5 мкА). Минимальное сопротивление резистора R1 ограничено до-

пустимым током открытого транзистора VT1 (Imax=100 мА). Рекомендуемое сопротивление резистора R1 находится в пределах 1 кОм..10МОм.

Вывод 4 — «Прерывание»— служит для установки состояния

Uвых=0 независимо от напряжения на выводах 6 и 7. При Uвx≥ 1 В этот вход не влияет на работу таймера. В одновибраторе по схеме на рис. 4.13, а вход прерывания не используется и поэтому соединен с плюсовым проводом питания. Для досрочного прекращения выходного импульса на вывод 4 следует подать импульс низкого уровня.

Одновибратору можно придать дополнительные возможности, немного усложнив схему. На рис 4.15, а показан способ запуска, нажатием на кнопку. Узел с дополнительным транзистором VT1 (рис. 4.15,б) позволяет запускать одновибратор импульсами высокого уровня. Транзистор VT1—любой маломощный со статическим коэффициентом передачи тока h21э≥50. Диод VD1 нужен тогда, когда входное напряжение превышает допустимое значение обратного напряжения эмиттерного перехода транзистора. Этот одновибратор можно использовать и как управляемый генератор пилообразного напряжения, если выходное напряжение снимать с вывода 7 таймера. Напряжение прямого хода будет при этом представлять собой отрезок экспоненты на участке от 0 до 2/3Uп.

Пилообразное напряжение с хорошей линейностью получится, если зарядной резистор заменить генератором постоянного тока (рис. 4.16). Параметры цепи здесь можно определить из следующих соотношений:

Uc=Q/С

где Q — электрический заряд на конденсаторе. Поделив обе части равенства на длительность импульса, получим:

Uc/τи=Q/ (Сτи) ,

здесь Uc/τи — крутизна прямого хода (рис. 4.16,6), a Q/τи = Ic — зарядный ток конденсатора. Поскольку ток зарядки постоянен, то и крутизна S постоянна:

S = Ic/C.    (4.7)

Рис. 4.16. Схема одновибратора в роли генератора линейного напряжения

Для расчета генератора следует задаться крутизной подъема импульса и током зарядки и затем определить емкость конденсатора либо по емкости найти ток.

Смотрите также: Мультивибраторы на на таймере КР1006ВИ1(NE555)


Таймер 555 (КР1006ВИ1) – для новичков в радиоделе

Генератор можно использовать во многих случаях при работе со схемами Дополнив прибор колебательным контуром, настроенным на радиочастоту, можно получить (как мы получали ранее) генератор биений, с помощью которого можно проверять радиоприёмники Полученный высокочастотный сигнал – это амплитудно-модулированные колебания

Как говорилось ранее, собрать генератор можно с использованием и операционных усилителей, и цифровых микросхем, и на основе таймера 555 Пример работы таймера в качестве генератора прямоугольных импульсов, виртуальный пример, приводился ранее Генератор можно перестраивать плавно, меняя  сопротивление  в RC цепи, можно переключать диапазоны, меняя ёмкость конденсатора, а можно удовлетвориться генератором на несколько фиксированных частот Таймер 555 довольно точно поддерживает заданную частоту

Очень   много   интересного   об   этом   устройстве   можно   прочитать   в   книге   Р   Трейстера

«Радиолюбительские схемы на ИС типа 555»

Для проведения очередного эксперимента я предлагаю следующую схему:

Рис 1919 Регулятор скважности импульсов

Управляя потенциометром R2 можно  менять скважность импульсов, как показано  на рисунке ниже при двух значениях положения регулятора

Рис 1920 Импульсы разной скважности при разных положениях регулятора Какое практическое значение может иметь такой регулятор

С его помощью можно регулировать скорость вращения двигателя постоянного тока С его помощью можно регулировать яркость свечения светодиодного светильника Иногда в практике работы со схемами требуется генератор разной длительности при постоянном периоде повторения импульсов, и в этом случае генератор 555 выручит

Однако перед тем как включить паяльник и сделать первые пайки на макетной плате, по старой доброй традиции, которая незаметным образом появилась, давайте разберёмся, используя виртуальные компоненты, что к чему в работе микросхемы КР1006ВИ1 (таймер 555) И начнём с принципиальной схемы, которую повторим ещё раз

Рис 1921 Схема таймера 555

Попробуем рассмотреть принципиальную схему, соотнося её со схемой эксперимента, которую тоже повторим

Рис 1922 Схема последнего эксперимента

Выход таймера (взгляните на схему), в сущности, не более чем двухтактный усилитель одинаковой проводимости Поскольку в таких схемах один транзистор работает на нагрузку как включённый с общим эмиттером, а второй с общим коллектором, верхнее плечо Т22 выполнено «составным транзистором» и снимает сигнал с коллектора,  тогда  как  нижнее плечо Т23 непосредственно связано с предыдущим каскадом, являясь нагрузкой его эмиттерной цепи (Т20)

При запуске (вход 2 таймера) включение транзистора Т9 через усилитель с непосредственными связями Т16, Т17, Т19 передаётся транзистору Т20, вызывая изменение выхода таймера

Кроме управления выходным транзистором Т20 управляет транзистором Т6, который занимается разрядом конденсатора, когда таймер 555 работает в режиме мультивибратора В нашей схеме транзистор Т6 работает «на холостом ходу»

Чтобы не возвращаться к схеме, отметим: компаратор имеет, как ему и положено, два входа (транзисторы Т2 и Т11) Оба на составных транзисторах, а вход на Т11 подключён к опорному напряжению, образованному делителем на резисторах R8, R9, R10 Переключается он при напряжении на входе 6, превышающем опорное И последнее, многоэлектродные транзисторы, как Т18 – это достижения современных технологий

Подключение выхода 3 к входу запуска 2, объединённого с входом компаратора 6, видимо, определяют режим генератора Но что меняет скважность импульсов Подключим второй вход осциллографа к входу таймера

Рис 1923 Осциллограмма входного и выходного сигналов

Сигналы на этом рисунке получены при среднем положении регулятора R2 Ниже показаны осциллограммы при перемещении ползунка ближе к крайним положениям

Рис 24 Сигналы при крайних положениях ползунка потенциометра

Сравнив эти осциллограммы, можно отметить, что в первом случае мы имели на входе треугольные импульсы, а в двух последних случаях сигналы пилообразные И впрямь, что происходит, когда на выходе таймера напряжение близкое к напряжению питания Конденсатор С1 заряжается через половину сопротивления потенциометра R2 и диод D1 Когда напряжение достигает напряжения переключения (компаратор), компаратор срабатывает и выходное напряжение становится равным нулю Теперь конденсатор С1 разряжается через половину сопротивления потенциометра R2 и диод D2 После полного разряда конденсатора таймер запускается по входу запуска, на выходе напряжение становится равным питающему и процесс повторяется При среднем положении ползунка сопротивление заряда равно сопротивлению разряда Когда мы меняем положение ползунка, меняется соотношение времени заряда и разряда, сигнал на входе принимает вид пилообразный, а скважность выходных импульсов меняется

Теперь можно включить паяльник и перейти к экспериментам на «живой» макетной плате

Рис 1925 Вид макетной платы с таймером КР1006ВИ1

Снимки у меня получаются нерезкими, мобильный телефон не лучший фотоаппарат, но, надеюсь, главное мне передать удаётся Во-первых, детали на макетной плате следует располагать так, чтобы вам было удобно, чтобы схема была понятна Во-вторых, выводы у деталей не следует обрезать, чтобы макет выглядел красивым После макетирования вы можете отпаять и убрать детали для следующего эксперимента или другого устройства В-третьих, у переменного резистора, который я применил, да и у других тоже, бывает трудно понять, где вывод ползунка Не поленитесь, возьмите мультиметр и проверьте, где вывод средней точки и пометьте его на корпусе маркером, никогда не помешает И последнее, присмотритесь к надписи на корпусе микросхемы и моим примечанием относительно первой ножки Не доверяйте надписи, ищите маркировку первой ножки В данном случае надпись нанесена «вверх ногами» Легко ошибиться, но в итоге…

Итак, макет готов Включаем прибор, если он есть, и проверяем работу при среднем положении ползунка потенциометра

Рис 1926 Первый результат проверки на макете

Теперь изменим положение регулятора (потенциометра R2 на схеме)

Рис 1927 Второй результат проверки на макете

Второй канал осциллографа показывает, как меняется сигнал на конденсаторе C1 Нарастающий фронт становится круче, то есть, напряжение, при котором переключается компаратор, появляется раньше В итоге импульс на выходе таймера укорачивается

Если у вас пока нет осциллографа, то  вы можете подключить мультиметр к выходу таймера, установив режим измерение постоянного напряжения Чем короче импульсы, тем меньше должно быть измеряемое напряжение Если показания мультиметра слишком «подвижны», и вам не удаётся прочитать показания на дисплее, добавьте к выходу таймера резистор 10-100 кОм (подберите «по месту») и конденсатор, скажем, 100 нФ (как те, что используются в схеме) Интегрирующая RC цепь поможет прочитать показания вольтметра Главное, чтобы интегрирующая RC цепь не получилась слишком «интегрирующей», доводя заряд конденсатора до пикового значения импульса Как работает интегрирующая цепь, вы, думаю, уже освоили Поэкспериментируйте Всегда полезно повторить пройденное

Теперь повернём шлиц переменного резистора в обратном направлении

Рис 1928 Последний результат проверки на макетной плате

Завершить эту главу я хочу небольшим замечанием В библиотеке компонентов программы Qucs вы не найдёте таймера 555 Но работающую модель таймера можно создать самостоятельно И это будет хорошей практикой работы с программами О том, как это сделать, можно прочитать в рабочей тетради проекта, мой перевод, может быть и не самый удачный, которой есть на моём сайте: http://vgololobovnarodru , – и на сайте проекта Qucs

Источник: Гололобов ВН,- Самоучитель игры на паяльнике (Об электронике для школьников и не только), – Москва 2012

Схема прямоугольных импульсов.

Генератор импульсов. Генератор прямоугольных импульсов с регулируемой частотой. Описание работы

Микросхема интегрального таймера 555 была разработана 44 года назад, в 1971 году и до сих пор популярна. Пожалуй, ещё ни одна микросхема так долго не служила людям. Чего только на ней не собирали, даже поговаривают, что номер 555 – это число вариантов её применения:) Одно из классических применений 555 таймера – регулируемый генератор прямоугольных импульсов.
В этом обзоре будет описание генератора, конкретное применение будет в следующий раз.

Плату прислали запечатанной в антистатический пакетик, но микросхема очень дубовая и статикой её так просто не убить.


Схема генератора стандартная для получения скважности импульсов ≤2

Красный светодиод подключен на выход генератора и при малой выходной частоте – мигает.
По китайской традиции, производитель забыл поставить ограничивающий резистор последовательно с верхним подстроечником. По спецификации, он должен быть не менее 1кОм, чтобы не перегружать внутренний ключ микросхемы, однако, реально схема работает и при меньшем сопротивлении – вплоть до 200 Ом, при котором происходит срыв генерации. Добавить ограничивающий резистор на плату затруднительно из-за особенности разводки печатной платы.
Диапазон рабочих частот выбирается установленной перемычной в одной из четырёх позиций
Частоты продавец указал неверно.


Реально измеренные частоты генератора при питающем напряжении 12В
1 – от 0,5Гц до 50Гц
2 – от 35Гц до 3,5kГц
3 – от 650Гц до 65кГц
4 – от 50кГц до 600кГц

Нижний резистор (по схеме) задаёт длительность паузы импульса, верхний резистор задаёт период следования импульсов.
Напряжение питания 4,5-16В, максимальная нагрузка на выходе – 200мА

Стабильность выходных импульсов на 2 и 3 диапазонах невысока из-за применения конденсаторов из сегнетоэлектрической керамики типа Y5V – частота сильно уползает не только при изменении температуры, но даже при изменении питающего напряжения (причём в разы). Рисовать графики не стал, просто поверьте на слово.
На остальных диапазонах стабильность импульсов приемлемая.

Вот что он выдаёт на 1 диапазоне
На максимальном сопротивлении подстроечников


В режиме меандр (верхний 300 Ом, нижний на максимуме)


В режиме максимальной частоты (верхний 300 Ом, нижний на минимум)


В режиме минимальной скважности импульсов (верхний подстроечник на максимуме, нижний на минимуме)

Для китайских производителей: добавьте ограничивающий резистор 300-390 Ом, замените керамический конденсатор 6,8мкФ на электролитический 2,2мкФ/50В, и замените конденсатор 0,1мкФ Y5V на более качественный 47нФ X5R (X7R)
Вот готовая доработанная схема


Себе генератор не переделывал, т. к. указанные недостатки для моего применения не критичны.

Вывод: полезность устройства выясняется, когда какая-либо Ваша самоделка потребует подать на неё импульсы:)
Продолжение следует…

Планирую купить +31 Добавить в избранное Обзор понравился +28 +58

Генераторы импульсов являются важной составляющей многих радиоэлектронных устройств. Простейший генератор импульсов (мультивибратор) может быть получен из двух-каскадного УНЧ (рис. 6.1). Для этого достаточно соединить вход усилителя с его выходом. Рабочая частота такого генератора определяется значениями R1C1, R3C2 и напряжением питания. На рис. 6.2, 6.3 показаны схемы мультивибраторов, полученные простой перестановкой элементов (деталей) схемы, изображенной на рис. 6.1. Отсюда следует, что одну и ту же простейшую схему можно изобразить различными способами.

Практические примеры использования мультивибратора приведены на рис. 6.4, 6.5.

На рис. 6.4 показана схема генератора, позволяющего плавно перераспределять длительность или яркость свечения светодиодов, включенных в качестве нагрузки в цепи коллекторов. Вращением ручки потенциометра R3 можно управлять соотношением длительностей свечения светодиодов левой и правой ветвей. Если увеличить емкость конденсаторов С1 и С2, частота генерации понизится, светодиоды начнут мигать. При уменьшении емкости этих конденсаторов частота генерации возрастает, мелькание светодиодов сольется в сплошное свечение, яркость которого будет зависеть от положения ручки потенциометра R3. На основе подобного схемного решения могут быть собраны разнообразные полезные конструкции, например, регулятор яркости светодиодного фонарика; игрушка с мигающими глазами; устройство плавного изменения спектрального состава источника излучения (разноцветные светодиоды или миниатюрные лампочки и светосуммирую-щий экран).

Генератор переменной частоты (рис. 6.5) конструкции В. Цибульского позволяет получать плавно изменяющееся со временем по частоте звучание [Р 5/85-54]. При включении генератора его частота возрастает с 300 до 3000 Гц за 6 сек (при емкости конденсатора СЗ 500 мкФ). Изменение емкости этого конденсатора в ту или иную сторону ускоряет или, напротив, замедляет скорость изменения частоты. Плавно изменять эту скорость можно и переменным сопротивлением R6. Для того чтобы этот генератор мог выполнять роль сирены, или быть использованным в качестве генератора качающейся частоты, можно предусмотреть схему принудительного периодического разряда конденсатора СЗ. Такие эксперименты можно рекомендовать для самостоятельного расширения познаний в области импульсной техники.

Управляемый генератор прямоугольных импульсов показан на рис. 6.6 [Р 10/76-60]. Генератор также представляет собой двухкаскадный усилитель, охваченный положительной обратной связью. Для упрощения схемы генератора достаточно соединить эмиттеры транзисторов конденсатором. Емкость этого конденсатора определяет рабочую частоту генерации. В данной схеме для управления частотой генерации в качестве управляемой напряжением емкости использован варикап. Увеличение запирающего напряжения на варикапе приводит к уменьшению его емкости. Соответственно, как показано на рис. 6.7, возрастает рабочая частота генерации.

Варикап, в порядке эксперимента и изучения принципа работы этого полупроводникового прибора, можно заменить простым диодом. При этом следует учитывать, что германиевые точечные диоды (например, Д9) имеют очень малую начальную емкость (порядка нескольких пФ), и, соответственно, обеспечивают небольшое изменение этой емкости от величины приложенного напряжения. Кремниевые диоды, особенно силовые, рассчитанные на большой ток, а также стабилитроны, имеют начальную емкость 100… 1000 пФ, поэтому зачастую могут быть использованы вместо варикапов. В качестве варикапов можно применить и р-n переходы транзисторов, см. также главу 2.

Для контроля работы сигнал с генератора (рис. 6.6) можно подать на вход частотометра и проверить границы перестройки генератора при изменении величины управляющего напряжения, а также при смене варикапа или его аналога. Рекомендуется полученные результаты (значения управляющего напряжения и частоту генерации) при использовании разного вида варикапов занести в таблицу и отобразить на графике (см. , например, рис. 6.7). Отметим, что стабильность генераторов на RC-элементах невысока.

На рис. 6.8, 6.9 показаны типовые схемы генераторов световых и звуковых импульсов, выполненные на транзисторах различного типа проводимости. Генераторы работоспособны в широком диапазоне питающих напряжений. Первый из них вырабатывает короткие вспышки света частотой единицы Гц, второй — импульсы звуковой частоты. Соответственно, первый генератор может быть использован в качестве маячка, светового метронома, второй — в качестве звукового генератора, частота колебаний которого зависит от положения ручки потенциометра R1. Эти генераторы можно объединить в единое целое. Для этого достаточно один из генераторов включить в качестве нагрузки другого, либо параллельно ей. Например, вместо цепочки из светодиода HL1, R2 или параллельно ей (рис. 6.8) можно включить генератор по схеме на рис. 6.9. В итоге получится устройство периодической звуковой или светозвуковой сигнализации.

Генератор импульсов (рис. 6.10), выполненный на составном транзисторе (п-р-п и р-п-р), не содержит конденсаторов (в качестве частотозадающего конденсатора использован пьезокерамиче-ский излучатель BF1). Генератор работает при напряжении от 1 до 10 Б и потребляет ток от 0,4 до 5 мА. Для повышения громкости звучания пьезокерамического излучателя его настраивают на резонансную частоту подбором резистора R1.

На рис. 6.11 показан достаточно оригинальный генератор релаксационных колебаний, выполненный на биполярном лавинном транзисторе.

Генератор содержит в качестве активного элемента транзистор микросхемы К101КТ1А с инверсным включением в режиме с «оборванной» базой. Лавинный транзистор может быть заменен его аналогом (см. рис. 2.1).

Устройства (рис. 6.11) часто используют для преобразования измеряемого параметра (интенсивности светового потока, температуры, давления, влажности и т.д.) в частоту при помощи резистивных или емкостных датчиков.

При работе генератора конденсатор, подключенный параллельно активному элементу, заряжается от источника питания через резистор. Когда напряжение на конденсаторе достигает напряжения пробоя активного элемента (лавинного транзистора, динистора или т.п. элемента), происходит разряд конденсатора на сопротивление нагрузки, после чего процесс повторяется с частотой, определяемой постоянной RC-цепи. Резистор R1 ограничивает максимальный ток через транзистор, препятствуя его тепловому пробою. Времязадающая цепь генератора (R1C1) определяет рабочую область частот генерации. В качестве индикатора звуковых колебаний при качественном контроле работы генератора используют головные телефоны. Для количественной оценки частоты к выходу генератора может быть подключен частотомер или счетчик импульсов.

Устройство работоспособно в широком интервале изменения параметров: R1 от 10 до 100 кОм (и даже до 10 МОм), С1 — от 100 пФ до 1000 мкФ, напряжения питания от 8 до 300 В. Потребляемый устройством ток обычно не превышает одного мА. Возможна работа генератора в ждущем режиме: при замыкании базы транзистора на землю (общую шину) генерация срывается. Преобразователь-генератор (рис. 6.11) может быть использован и в режиме сенсорного ключа, простейшего Rx-и Сх-метра, перестраиваемого широкодиапазонного генератора импульсов и т.д.

Генераторы импульсов (рис. 6.12, 6.13) также выполнены на лавинных транзисторах микросхемы К101КТ1 типа п-р-п или К162КТ1 типа р-п-р, динисторах, или их аналогах (см. рис. 2.1). Генераторы работают при напряжении питания выше 9 Б и вырабатывают напряжение треугольной формы. Выходной сигнал снимается с одного из выводов конденсатора. Входное сопротивление следующего за генератором каскада (сопротивление нагрузки) должно в десятки раз превышать величину сопротивления R1 (или R2). Низкоомную нагрузку (до 1 кОм) можно включать в коллекторную цепь одного из транзисторов генератора.

Довольно простые и часто встречающиеся на практике генераторы импульсов (блокинг-генераторы) с использованием индуктивной обратной связи показаны на рис. 6.14 [А. с. СССР 728214], 6.15 и 6.16. Такие генераторы обычно работоспособны в широком диапазоне изменения напряжения питания. При сборке блокинг-генераторов необходимо соблюдать фазировку выводов: при неправильном подключении «полярности» обмотки генератор не заработает.

Подобные генераторы можно использовать при проверке трансформаторов на наличие межвитковых замыканий (см. главу 32): никаким иным методом такие дефекты не могут быть выявлены.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

5.6 Генераторы импульсов

Генераторы импульсов используют во многих радиотехнических устройствах (электронных счетчиках, реле времени), применяют при настройке цифровой техники. Диапазон частот таких генераторов может быть от единиц герц до многих мегагерц.

На рис. 116 приведена схема генератора, который формирует одиночные импульсы прямоугольной формы при нажатии кнопки SB1. На логических элементахDD1.1 и DD1.2 собран RS-триггер, предотвращающий проникновение импульсов дребезга контактов кнопки на пересчетное устройство. В положении контактов кнопки SB1, показанном на схеме, на выходе 1 будет напряжение высокого уровня, на выходе 2 – напряжение низкого уровня; при нажатой кнопке – наоборот. Этот генератор удобно использовать при проверке работоспособности различных счетчиков.

На рис. 117 показана схема простейшего генератора импульсов на электромагнитном реле. При подаче питания конденсатор С1 заряжается через резистор R1 и реле срабатывает, отключая источник питания контактами К 1.1. Но реле отпускает не сразу, поскольку некоторое время через его обмотку будет протекать ток за счет энергии, накопленной конденсатором С1. Когда контакты К 1.1 опять замкнутся, снова начнет заряжаться конденсатор – цикл повторяется.

Частота переключении электромагнитного реле зависит от его параметров, а также номиналов конденсатора С1 и резистора R1. При использовании реле РЭС-15 (паспорт РС4.591.004) переключение происходит примерно один раз в секунду.

Такой генератор можно использовать, например, для коммутации гирлянд на новогодней елке, для получения других световых

эффектов. Его недостаток – необходимость использования конденсатора значительной емкости.

На рис. 118 приведена схема еще одного генератора на электромагнитном реле, принцип работы которого аналогичен предыдущему генератору, но обеспечивает частоту импульсов 1 Гц при емкости конденсатора в 10 раз меньшей. При подаче питания конденсатор С1 заряжается через резистор R1. Спустя некоторое время откроется стабилитрон VD1 и сработает реле К1. Конденсатор начнет разряжаться через резистор R2 и входное сопротивление составного транзистора VT1VT2. Вскоре реле отпустит и начнется новый цикл работы генератора. Включение транзисторов VT1 и VT2 по схеме составного транзистора повышает входное сопротивление каскада.

Реле К 1 может быть таким же, как и в предыдущем устройстве. Но можно использовать РЭС-9 (паспорт РС4.524.201) или любое другое реле, срабатывающее при напряжении 15…17 В и токе 20…50 мА.

В генераторе импульсов, схема которого приведена на рис. 119, использованы логические элементы микросхемы DD1 и полевой транзистор VT1. При изменении номиналов конденсатора С1 и резисторов R2 и R3 генерируются импульсы частотой от 0,1 Гц до 1 МГц. Такой широкий диапазон получен благодаря использованию полевого транзистора, что позволило применить резисторы R2 и R3 сопротивлением в несколько мегаом. С помощью этих резисторов можно изменять скважность импульсов: резистор R2 задает длительность напряжения высокого уровня на выходе генератора, а резистор R3 – длительность напряжения низкого уровня. Максимальная емкость конденсатора С1 зависит от его собственного тока утечки. В данном случае она составляет 1…2 мкФ. Сопротивления резисторов R2, R3 – 10…15 МОм. Транзистор VT1 может быть любым из серий КП302, КП303





При наличии микросхемы КМОП (серия К176, К561) можно собрать широкодиапазонный генератор импульсов без применения полевого транзистора.

Схема приведена на рис. 120. Для удобства установки частоты емкость конденсатора времязадающей цепи изменяют галетным переключателем SA1. Диапазон частот, формируемых генератором, составляет 1…10 000 Гц.

На рис. 121 представлена схема генератора импульсов с регулируемой скважностью. Скважность, т. е. отношение периода следования импульсов к длительности напряжения высокого уровня на выходе логического элемента DD1.3, резистором R1 может изменяться от 1 до нескольких тысяч. При этом частота импульсов также незначительно изменяется. Транзистор VT1, работающий в ключевом режиме, усиливает импульсы по мощности.

Генератор, схема которого приведена на рис. 122, вырабатывает импульсы как прямоугольной, так и пилообразной формы. Задающий генератор выполнен на логических элементах DD 1.1-DD1.3. На конденсаторе С2 и резисторе R2 собрана дифференцирующая цепь, благодаря которой на выходе логического элемента DD1.5 форми-



руются короткие положительные импульсы (длительностью около 1 мкс). На полевом транзисторе VT2 и переменном резисторе R4 выполнен регулируемый стабилизатор тока. Этот ток заряжает конденсатор С3, и напряжение на нем линейно возрастает. В момент поступления на базу транзистора VT1 короткого положительного импульса транзистор VT1 открывается, разряжая конденсатор СЗ. На его обкладках таким образом формируется пилообразное напряжение.

Резистором R4 регулируют ток зарядки конденсатора и, следовательно, крутизну нарастания пилообразного напряжения и его амплитуду. Конденсаторы С1 и СЗ подбирают исходя из требуемой частоты импульсов.

Иногда возникает необходимость в построении генератора, который формирует число импульсов, соответствующее номеру нажатой кнопки.

Принципиальная схема устройства (первый вариант), реализующего такую возможность, приведена на рис. 123. Функционально оно включает генератор импульсов, счетчик и дешифратор. Генератор прямоугольных импульсов собран на логических элементах DD1.3 и DD1.4. Частота следования импульсов около 10 Гц. С выхода генератора импульсы поступают на вход двоично-десятичного счетчика, выполненного на микросхеме DD2. Четыре выхода счетчика соединены со входами микросхемы DD3, представляющей собой дешифратор на 4 входа и 16 выходов.

При подаче питающего напряжения на правых (по схеме) контактах всех пятнадцати кнопок SB I-SB 15 будет напряжение низкого уровня, обеспечиваемое наличием низкоомного резистора R5. Это напряжение подается на вход ждущего мультивибратора, выполненного на элементах DD1.1, DD1.2 и конденсаторе С1, и



гасящего импульсы дребезга контактов кнопок. На выходе ждущего мультивибратора – напряжение низкого уровня, поэтому генератор импульсов не работает. При нажатии одной из кнопок конденсатор С3 мгновенно заряжается через диод VD1 до напряжения высокого уровня, в результате чего на выводах 2 и 3 счетчика DD2 появляется напряжение низкого уровня, устанавливающее его в рабочее состояние. Одновременно через замкнутый контакт нажатой кнопки напряжение высокого уровня подается на вход ждущего мультивибратора, и импульсы генератора поступают на вход счетчика. При этом на выходах дешифратора последовательно появляется напряжение низкого уровня. Как только оно появится на выходе, с которым соединен контакт нажатой кнопки, подача импульсов на вход счетчика прекратится. С вывода 11 элемента DD1.4 будет снято число импульсов, соответствующее номеру нажатой кнопки. Если продолжать удерживать кнопку нажатой, то через некоторое время конденсатор СЗ разрядится через резистор R2, счетчик DD2 установится в нулевое состояние и генератор выдаст новую серию импульсов. До окончания серии импульсов кнопку отпускать нельзя.

В устройстве использованы резисторы МЛТ-0,25; оксидные конденсаторы – К50-6. Транзисторы VT1, VT2 могут быть серий КТ312, КТ315, КТ503, КТ201, диод VD1 – серий Д7, Д9, Д311. Кнопки SB 1 -SB 15 – типов П2К, KM 1-1 и др.

Настройка числоимпульсного генератора заключается в установке подбором резистора R1 и конденсатора С2 требуемой частоты следования импульсов генератора, которая может быть в пределах от единиц герц до десятков килогерц. При частоте выше 100 Гц для выдачи полной серии импульсов требуется время не более 0,15 с, поэтому кнопку можно не удерживать пальцем – короткого нажатия ее вполне достаточно для формирования пачки импульсов.

На рис. 124 представлена схема еще одного числоимпульсного генератора (второй вариант), по принципу работы аналогичного описанному выше. Благодаря применению микросхем серии К176 схема генератора упростилась. Генератор формирует от 1 до 9 импульсов.

В двух описанных выше вариантах числоимпульсных генераторов необходимо удерживать кнопку нажатой до окончания серии импульсов, в противном случае на выход поступит неполная пачка импульсов. Это является недостатком. На рис. 125 приведена схема третьего варианта числоимпульсного генератора, в котором импульсы начинают вырабатываться после отпускания кнопки.

На микросхемах DD1, DD2 и диодах VD1-VD3 собран шифратор, преобразующий десятичное число в двоичный код. Сигналы с выходов шифратора подаются на входы D1, D2, D4, D8 микросхемы



DD4 (реверсивный счетчик) и на входы логического элемента 4ИЛИ-HE(DD3.1).

Рассмотрим работу генератора при нажатии кнопки SB3. Когда кнопка нажата, на выходах логических элементов DD1.1 и DD1.2 установится напряжение высокого уровня, а на выходах DD2.1, DD2.2 сохранится напряжение низкого уровня. На выходе логического элемента DD3.1 появится напряжение низкого уровня, которое через дифференцирующую цепь C1R11 поступит на вход С реверсивного счетчика DD4 и установит его в состояние 1100. При этом на выходе логического элемента DD3.2 установится напряжение низкого уровня, которое инвертируется логическим элементом DD5.1 и подготавливает к работе генератор на логических элементах DD5.2-DD5.4. После отпускания кнопки SB3 на выходе элемента DD3.1 появится напряжение высокого уровня, которое будет подано на выход 12 микросхемы DD5; начнет работать генератор. Импульсы с его выхода (вывод 11 микросхемы DD5) поступают на вход -1 реверсивного счетчика. При этом происходит уменьшение числа, записанного в счетчике, и на выходах 1, 2, 4, 8 счетчика последовательно появляются комбинации логических уровней 0100, 1000, 0000. При установке счетчика в состояние 0000 на выходе логического элемента DD3.2 установится напряжение высокого уровня, и генератор остановится. На выход поступит три импульса.

Частота импульсов генератора определяется элементами С2 и R 12 и может изменяться в широких пределах (от единиц герц до сотен килогерц).


В описанных здесь генераторах импульсов можно использовать резисторы МЛТ-0,25, конденсаторы К50-6, КМ-6. Транзисторы КТ315Б можно заменить транзисторами из серий КТ312, КТ315, КТ316, КТ503. Диоды – любые из серий Д7, Д9, Д311. Кнопки – типов П2К, КМ1 и др. Микросхемы могут быть серий К 133, К 134, К 136, К158, КР531, К555 для первого и третьего вариантов; К561 – для второго варианта.

Генераторы прямоугольных импульсов широко используются в радиотехнике, телевидении, системах автоматического управления и вычислительной технике.

Для получения импульсов прямоугольной формы с крутыми фронтами широко применяются устройства, принцип работы которых основан на использовании электронных усилителей с положительной обратной связью. К этим устройствам относятся так называемые релаксационные генераторы – мультивибраторы, блокинг-генераторы. Эти генераторы могут работать в одном из следующих режимов: ждущем, автоколебательном, синхронизации и деления частоты.

В ждущем режиме генератор имеет одно устойчивое состояние равновесия. Внешний запускающий импульс вызывает скачкообразный переход ждущего генератора в новое состояние, которое не является устойчивым. В этом состоянии, называемом квазиравновесным, или временно устойчивым, в схеме генератора происходят относительно медленные процессы, которые в конечном итоге приводят к обратному скачку, после чего устанавливается устойчивое исходное состояние. Длительность состояния квазиравновесия, определяющая длительность генерируемого прямоугольного импульса, зависит от параметров схемы генератора. Основными требованиями к ждущим генераторам является стабильность длительности формируемого импульса и устойчивость его исходного состояния. Ждущие генераторы применяются, прежде всего, для получения определенного временного интервала, начало и конец которого фиксируются соответственно фронтом и спадом генерируемого прямоугольного импульса, а также для расширения импульсов, для деления частоты повторения импульсов и других целей.

В автоколебательном режиме генератор имеет два состояния квазиравновесия и не имеет ни одного устойчивого состояния. В этом режиме без какого-либо внешнего воздействия генератор последовательно переходит скачком из одного состояния квазиравновесия в другое. При этом генерируются импульсы, амплитуда, длительность и частота повторения которых определяются в основном только параметрами генератора. Основным требованием, предъявляемым к таким генераторам, является высокая стабильность частоты автоколебаний. Между тем в результате изменения питающих напряжений, смены и старения элементов, воздействия других факторов (температуры, влажности, наводок и т. п.) стабильность частоты автоколебаний генератора обычно невелика.

В режиме синхронизации или деления частоты частота повторения генерируемых импульсов определяется частотой внешнего синхронизирующего напряжения (синусоидального или импульсного), подаваемого в схему генератора. Частота повторения импульсов равна или кратна частоте синхронизирующего напряжения.

Генератор периодически повторяющихся прямоугольных импульсов релаксационного типа называется мультивибратором.

Схема мультивибратора может быть реализована как на дискретных элементах, так и в интегральном исполнении.

Мультивибратор на дискретных элементах. В таком мультивибраторе используют два усилительных каскада, охваченных обратной связью. Одна ветвь обратной связи образована конденсатором и резистором, а другая – и (рис. 6.16).

состояний и обеспечивает генерирование периодически повторяющихся импульсов, форма которых близка прямоугольной.

В мультивибраторе оба транзистора могут находиться в активном режиме очень короткое время, так как в результате действия положительной обратной связи схема скачком переходит в состояние, когда один транзистор открыт, а другой закрыт.

Примем для определенности, что в момент времени транзисторVT 1 открыт и насыщен, а транзисторVT 2 закрыт (рис. 6.17). Конденсаторза счет тока, протекавшего в схеме в предшествующие моменты времени, заряжен до определенного напряжения. Полярность этого напряжения такова, что к базе транзистораVT 2 относительно эмиттера приложено отрицательное напряжение иVT 2 закрыт. Поскольку один транзистор закрыт, а другой открыт и насыщен, в схеме не выполняется условие самовозбуждения, так как коэффициенты усиления каскадов
.

В таком состоянии в схеме протекают два процесса. Один процесс связан с протеканием тока перезаряда конденсатора от источника питания по цепи резистор – открытый транзистор VT 1 .Второй процесс обусловлен зарядом конденсатора через резистор
и базовую цепь транзистораVT 1 , в результате напряжение на коллекторе транзистора VT 2 увеличивается (рис. 6.17). Поскольку резистор, включаемый в базовую цепь транзистора, имеет большее сопротивление, чем коллекторный резистор (
), время заряда конденсатора меньше времени перезаряда конденсатора.

открыт, поскольку его база оказывается подключенной к положительному полюсу источника питания через резистор .

Базовое
и коллекторное
напряжения транзистораVT 1 при этом не изменяются. Это состояние схемы называется квазиустойчивым.

В момент времени по мере перезаряда конденсатора напряжение на базе транзистора VT 2 достигает напряжения открывания и транзистор VT 2 переходит в активный режим работы, для которого
. При открывании VT 2 увеличивается коллекторный ток и соответственно уменьшается
. Уменьшение
вызывает снижение базового тока транзистораVT 1 , что, в свою очередь, приводит к уменьшению коллекторного тока . Снижение токасопровождается увеличением базового тока транзистораVT 2 , поскольку ток, протекающий через резистор
, ответвляется в базу транзистораVT 2 и
.

После того как транзистор VT 1 выйдет из режима насыщения, в схеме выполняется условие самовозбуждения:
. При этом процесс переключения схемы протекает лавинообразно и заканчивается, когда транзистор VT 2 переходит в режим насыщения, а транзистор VT 1 – в режим отсечки.

В дальнейшем практически разряженный конденсатор (
) заряжается от источника питания по цепи резистор
– базовая цепь открытого транзистора VT 2 по экспоненциальному закону с постоянной времени
. В результате в течение времени
происходит увеличение напряжения на конденсаторе до
и формируется фронт коллекторного напряжения
транзистораVT 1 .

Закрытое состояние транзистора VT 1 обеспечивается тем, что первоначально заряженный до напряжения конденсатор через открытый транзисторVT 2 подключен к промежутку база – эмиттер транзистора VT 1 , чем поддерживается отрицательное напряжение на его базе. С течением времени запирающее напряжение на базе изменяется, поскольку конденсатор перезаряжается по цепи резистор – открытый транзистор VT 2 . В момент времени напряжение на базе транзистора VT 1 достигает значения
и он открывается.

В схеме снова выполняется условие самовозбуждения и развивается регенеративный процесс, в результате которого транзистор VT 1 переходит в режим насыщения, а VT 2 закрывается. Конденсатор оказывается заряженным до напряжения
, а конденсатор практически разряжен(
). Это соответствует моменту времени , с которого началось рассмотрение процессов в схеме. На этом полный цикл работы мультивибратора заканчивается, так как в дальнейшем процессы в схеме повторяются.

Как следует из временной диаграммы (рис. 6.17), в мультивибраторе периодически повторяющиеся импульсы прямоугольной формы можно снимать с коллекторов обоих транзисторов. В случае, когда нагрузка подключается к коллектору транзистора VT 2 , длительность импульсов определяется процессом перезаряда конденсатора , а длительность паузы – процессом перезаряда конденсатора .

Цепь перезаряда конденсатора содержит один реактивный элемент, поэтому , где
;
;.

Таким образом, .

Процесс перезаряда заканчивается в момент времени, когда
. Следовательно, длительность положительного импульса коллекторного напряжения транзистораVT 2 определяется формулой:

.

В том случае, когда мультивибратор выполнен на германиевых транзисторах, формула упрощается , поскольку
.

Процесс перезаряда конденсатора , который определяет длительность паузымежду импульсами коллекторного напряжения транзистораVT 2 , протекает в такой же эквивалентной схеме и при тех же условиях, что и процесс перезаряда конденсатора , только с другой постоянной времени:
. Поэтому формула для расчета аналогична формуле для расчета:

.

Обычно в мультивибраторе длительность импульса и длительность паузы регулируют, изменяя сопротивление резисторов и.

Длительности фронтов зависят от времени открывания транзисторов и определяются временем заряда конденсатора через коллекторный резистор того же плеча
. При расчете мультивибратора необходимо выполнить условие насыщения открытого транзистора
. Для транзистораVT 2 без учета тока
перезаряда конденсатораток
. Следовательно, для транзистораVT 1 условие насыщения
, а для транзистораVT 2
.

Частота генерируемых импульсов
. Основным препятствием увеличения частоты генерирования импульсов является большая длительность фронта импульсов. Снижение длительности фронта импульса за счет уменьшения сопротивлений коллекторных резисторов может привести к невыполнению условия насыщения.

При большой степени насыщения в рассмотренной схеме мультивибратора возможны случаи, когда после включении оба транзистора насыщены и колебания отсутствуют. Это соответствует жесткому режиму самовозбуждения. Для предотвращения этого следует выбирать режим работы открытого транзистора вблизи границы насыщения, чтобы сохранить достаточный коэффициент усиления в цепи обратной связи, а также использовать специальные схемы мультивибраторов.

Если длительность импульса равна длительности, что обычно достигается при , то такой мультивибратор называетсясимметричным.

Длительность фронта генерируемых мультивибратором импульсов можно существенно уменьшить, если дополнительно ввести в схему диоды (рис. 6.18).

Когда, например, закрывается транзистор VT 2 и начинает увеличиваться коллекторное напряжение, то к диоду VD 2 прикладывается обратное напряжение, он закрывается и тем самым отключает заряжающийся конденсатор от коллектора транзистораVT 2 . В результате ток заряда конденсатора протекает уже не через резистор, а через резистор . Следовательно, длительность фронта импульса коллекторного напряжения
теперь определяется только процессом закрывания транзистора VT 2 . Аналогично работает и диод VD 1 при заряде конденсатора .

Хотя в такой схеме длительность фронта существенно уменьшена, время заряда конденсаторов, которое ограничивает скважность импульсов, практически не изменяется. Постоянные времени
и
не могут быть уменьшены за счет снижения. Резисторв открытом состоянии транзистора через открытый диод подключается параллельно резистору .В результате при
возрастает потребляемая схемой мощность.

Мультивибратор на интегральных схемах (рис. 6.19).Простейшая схема содержит два инвертирующих логических элемента ЛЭ1 и ЛЭ2 , две времязадающие цепочки
и
и диодыVD 1 , VD 2 .

В момент времени
и на выходеЛЭ2
. В результате на вход ЛЭ1 через конденсатор , который заряжен до напряжения
, подается напряжение иЛЭ1 переходит в состояние нуля
. Так как напряжение на выходе ЛЭ1 уменьшилось, то конденсатор начинает разряжаться. В результате на резисторе возникнет напряжение отрицательной полярности, откроется диод VD 2 и конденсатор быстро разрядится до напряжения
. После окончания этого процесса напряжение на входе ЛЭ2
.

Одновременно в схеме протекает процесс заряда конденсатора и с течением времени напряжение на входе ЛЭ1 уменьшается. Когда в момент времени напряжение
,
,
. Процессы начинают повторяться. Опять происходит заряд конденсатора , а конденсатор разряжается через открытый диод VD 1 . Поскольку сопротивление открытого диода намного меньше сопротивления резисторов , и, разряд конденсаторов и происходит быстрее, чем их заряд.

Напряжение на входе ЛЭ1 в интервале времени
определяется процессом заряда конденсатора :, где
;
– выходное сопротивление логического элемента в состоянии единицы;
;
, откуда
. Когда
, заканчивается формирование импульса на выходе элемента ЛЭ2 , следовательно, длительность импульса

.

Длительность паузы между импульсами (интервал времени от до ) определяется процессом заряда конденсатора , поэтому

.

Длительность фронта генерируемых импульсов определяется временем переключения логических элементов.

На временной диаграмме (рис. 6.20) амплитуда выходных импульсов не меняется:
, поскольку при ее построении не учитывалось выходное сопротивление логического элемента. С учетом конечности этого выходного сопротивления амплитуда импульсов будет изменяться.

Недостатком рассмотренной простейшей схемы мультивибратора на логических элементах является жесткий режим самовозбуждения и связанное с этим возможное отсутствие колебательного режима работы. Этот недостаток схемы можно исключить, если дополнительно ввести логический элемент И (рис. 6.21).

Когда мультивибратор генерирует импульсы, то на выходе ЛЭ3
, поскольку
. Однако вследствие жесткого режима самовозбуждения возможен такой случай, когда при включении напряжения источника питания из-за малой скорости нарастания напряжения ток заряда конденсаторов и оказывается небольшим. При этом падение напряжения на резисторах и может быть меньше порогового
и оба элемента(ЛЭ1 и ЛЭ2 ) окажутся в состоянии, когда напряжения на их выходах
. При таком сочетании входных сигналов на выходе элемента ЛЭ3 возникнет напряжение
, которое через резистор подается на вход элемента ЛЭ2 . Так как
, то ЛЭ2 переводится в состояние нуля и схема начинает генерировать импульсы.

Для построения генераторов прямоугольных импульсов наряду с дискретными элементами и ЛЭ в интегральном исполнении используются операционные усилители.

поэтому напряжение на инвертирующем входе
зависит не только от напряжения на выходе усилителя, но и является функцией времени, поскольку
.

Процессы, протекающие в мультивибраторе, рассмотрим, начиная с момента времени (рис. 6.23), когда напряжение на выходе положительное (
). При этом конденсатор в результате процессов, протекавших в предшествующие моменты времени, заряжен таким образом, что к инвертирующему входу приложено отрицательное напряжение.

На неинвертирующем входе действует положительное напряжение
. Напряжение
остается постоянным, а напряжение на инвертирующем входе
с течением времени увеличивается, стремясь к уровню
, поскольку в схеме протекает процесс перезаряда конденсатора .

Однако пока
, состояние усилителя определяет напряжение на неинвертирующем входе и на выходе сохраняется уровень
.

В момент времени напряжения на входах операционного усилителя становятся равными:
. Дальнейшее незначительное увеличение
приводит к тому, что дифференциальное (разностное) напряжение на инвертирующем входе усилителя
оказывается положительным, поэтому напряжение на выходе резко уменьшается и становится отрицательным
. Так как напряжение на выходе операционного усилителя изменило полярность, то конденсатор в дальнейшем перезаряжается и напряжение на нем, а также напряжение на инвертирующем входе стремятся к
.

В момент времени опять
и затем дифференциальное (разностное) напряжение на входе усилителя
становится отрицательным. Так как оно действует на инвертирующем входе, то напряжение на выходе усилителя скачком опять принимает значение
. Напряжение на неинвертирующем входе также скачком изменяется
. Конденсатор , который к моменту времени зарядился до отрицательного напряжения, опять перезаряжается и напряжение на инвертирующем входе возрастает, стремясь к
. Так как при этом
, то напряжение на выходе усилителя сохраняется постоянным. Как следует из временной диаграммы (рис. 6.23), в момент времени полный цикл работы схемы заканчивается и в дальнейшем процессы в ней повторяются. Таким образом, на выходе схемы генерируются периодически повторяющиеся импульсы прямоугольной формы, амплитуда которых при
равна
. Длительность импульсов (интервал времени
) определяется временем перезаряда конденсатора по экспоненциальному закону от
до
с постоянной времени
, где
– выходное сопротивление операционного усилителя. Поскольку во время паузы (интервал
) перезаряд конденсатора происходит в точно таких же условиях, что и при формировании импульсов, то
. Следовательно, схема работает как симметричный мультивибратор.

происходит с постоянной времени
. При отрицательном напряжении на выходе (
) открыт диодVD 2 и постоянная времени перезаряда конденсатора , определяющая длительность паузы,
.

Ждущий мультивибратор или одновибратор имеет одно устойчивое состояние и обеспечивает генерирование прямоугольных импульсов при подаче на вход схемы коротких запускающих импульсов.

Одновибратор на дискретных элементах состоит из двух усилительных каскадов, охваченных положительной обратной связью (рис. 6.25).

транзистора VT 1 зависит от коллекторного тока транзистора VT 2 . Такую схему называют одновибратором с эмиттерной связью. Параметры схемы рассчитываются таким образом, чтобы в исходном состоянии в отсутствие входных импульсов транзистор VT 2 был открыт и насыщен, а VT 1 находился в режиме отсечки. Такое состояние схемы, являющееся устойчивым, обеспечивается при выполнении условий:
.

Положим, что одновибратор находится в устойчивом состоянии. Тогда токи и напряжения в схеме будут постоянными. База транзистора VT 2 через резистор подключена к положительному полюсу источника питания, что в принципе обеспечивает открытое состояние транзистора. Для расчета коллекторного
и базового токов имеем систему уравнений

.

Определив отсюда токи
и , условие насыщения запишем в виде:

.

Если учесть, что
и
, тополученное выражение существенно упрощается:
.

На резисторе за счет протекания токов ,
создается падение напряжения
. В результате разность потенциалов между базой и эмиттером транзистораVT 1 определяется выражением:

Если в схеме выполняется условие
, то транзисторVT 1 закрыт. Конденсатор при этом заряжен до напряжения . Полярность напряжения на конденсаторе указана на рис. 6.25.

Положим, что в момент времени (рис. 6.26) на вход схемы поступает импульс , амплитуда которого достаточна для открывания транзистораVT 1 . В результате в схеме начинается процесс открывания транзистора VT 1 сопровождающийся увеличением коллекторного тока и уменьшением коллекторного напряжения
.

Когда транзистор VT 1 открывается, конденсатор оказывается подключенным к области база – эмиттер транзистора VT 2 таким образом, что потенциал базы становится отрицательным и транзистор VT 2 переходит в режим отсечки. Процесс переключения схемы носит лавинообразный характер, поскольку в это время в схеме выполняется условие самовозбуждения. Время переключения схемы определяется длительностью процессов включения транзистора VT 1 и выключения транзистора VT 2 и составляет доли микросекунды.

При закрывании транзистора VT 2 через резистор перестают протекать коллекторный и базовый токи VT 2 . В результате транзистор VT 1 остается в открытом состоянии даже после окончания входного импульса. В это время на резисторе падает напряжение
.

Состояние схемы, когда транзистор VT 1 открыт, а VT 2 закрыт, является квазиустойчивым. Конденсатор через резистор , открытый транзистор VT 1 и резистор оказывается подключенным к источнику питания таким образом, что напряжение на нем имеет встречную полярность. В схеме протекает ток перезаряда конденсатора , и напряжение на нем, а следовательно, и на базе транзистора VT 2 стремится к положительному уровню.

Изменение напряжения
носит экспоненциальный характер:, где
. Начальное напряжение на базе транзистораVT 2 определяется напряжением, до которого первоначально заряжен конденсатор и остаточным напряжением на открытом транзисторе:

Предельное значение напряжения, к которому стремится напряжение на базе транзистора VT 2 , .

Здесь учтено, что через резистор протекает не только ток перезаряда конденсатора , но и ток открытого транзистораVT 1 . Следовательно, .

В момент времени напряжение
достигает напряжения отпирания
и транзисторVT 2 открывается. Появившийся коллекторный ток создает дополнительное падение напряжения на резисторе , что приводит к уменьшению напряжения
. Это вызывает уменьшение базового и коллекторноготоков и соответствующее увеличение напряжения
. Положительное приращение коллекторного напряжения транзистораVT 1 через конденсатор передается в цепь базы транзистора VT 2 и способствует еще большему нарастанию его коллекторного тока . В схеме опять развивается регенеративный процесс, оканчивающийся тем, что транзисторVT 1 закрывается, а транзистор VT 2 переходит в режим насыщения. На этом процесс генерирования импульса заканчивается. Длительность импульса определяется, если положить
: .

После окончания импульса в схеме протекает процесс заряда конденсатора по цепи, состоящей из резисторов
, и эмиттерной цепи открытого транзистора VT 2 . В начальный момент базовый ток транзистораVT 2 равен сумме токов заряда конденсатора : тока , ограниченного сопротивлением резистора
, и тока, протекающего через резистор . По мере заряда конденсатора ток уменьшается и соответственно снижается ток базы транзистораVT 2 , стремясь к стационарному значению, определяемому резистором . В результате в момент открывания транзистора VT 2 падение напряжения на резисторе оказывается больше стационарного значения, что приводит к увеличению отрицательного напряжения на базе транзистора VT 1 . Когда напряжение на конденсаторе достигает значения
схема переходит в исходное состояние. Длительность процесса дозаряда конденсатора , который называется этапом восстановления, определяется соотношением .

Минимальный период повторения импульсов одновибратора
, а максимальная частота
. Если интервал между входными импульсами окажется меньше, то конденсатор не успеет дозарядиться и это приведет к изменению длительности генерируемых импульсов.

Амплитуда генерируемых импульсов определяется разностью напряжений на коллекторе транзистора VT 2 в закрытом и открытом состояниях .

Одновибратор можно реализовать на базе мультивибратора, если одну ветвь обратной связи сделать не емкостной, а резисторной и ввести источник напряжения
(рис. 6.27). Такая схема называется одновибратором с коллекторно-базовыми связями.

К базе транзистора VT 2 приложено отрицательное напряжение и он закрыт. Конденсатор заряжен до напряжения
. В случае германиевых транзисторов
.

Конденсатор , исполняющий роль форсирующего конденсатора, заряжен до напряжения
. Это состояние схемы является устойчивым.

При подаче на базу транзистора VT 2 отпирающего импульса (рис. 6.28) в схеме начинают протекать процессы открывания транзистора VT 2 и закрывания транзистора VT 1 .

При этом выполняется условие самовозбуждения, развивается регенеративный процесс и схема переходит в квазиустойчивое состояние. Транзистор VT 1 оказывается в закрытом состоянии, поскольку за счет заряда на конденсаторе к его базе прикладывается отрицательное напряжение. Транзистор VT 2 остается в открытом состоянии и после окончания входного сигнала, так как потенциал коллектора транзистора VT 1 при его закрывании увеличился, и соответственно возросло напряжение на базе VT 2 .

При переключении схемы формируется фронт выходного импульса, который обычно снимается с коллектора транзистора VT 1 . В дальнейшем в схеме протекает процесс перезаряда конденсатора .Напряжение на нем
, а следовательно, и напряжение на базе транзистора VT 1 изменяется по экспоненциальному закону
,где
.

Когда в момент времени напряжение на базе достигает значения
, транзистор VT 1 открывается, напряжение на его коллекторе
уменьшается и закрывается транзистор VT 2 . При этом формируется срез выходного импульса. Длительность импульса получим, если положить
:

.

Так как
, то . Длительность среза
.

В дальнейшем в схеме протекает ток заряда конденсатора через резистор
и базовую цепь открытого транзистораVT 1 . Длительность этого процесса, который определяет время восстановления схемы,
.

Амплитуда выходных импульсов в такой схеме одновибратора практически равна напряжению источника питания.

Одновибратор на логических элементах . Для реализации одновибратора на логических элементах обычно используют элементы И-НЕ. Структурная схема такого одновибратора включает два элемента (ЛЭ1 и ЛЭ2 ) и времязадающую цепочку
(рис. 6.29). Входы ЛЭ2 объединены, и он работает как инвертор. Выход ЛЭ2 соединен с одним из входов ЛЭ1 , а на другой его вход подается управляющий сигнал.

Чтобы схема находилась в устойчивом состоянии, на управляющий вход ЛЭ1 необходимо подать напряжение
(рис. 6.30). При этом условииЛЭ2 находится в состоянии «1», а ЛЭ1 – в состоянии «0». Любая другая комбинация состояний элементов не является устойчивой. В таком состоянии схемы на резисторе имеется некоторое падение напряжения, которое обусловлено током ЛЭ2 , протекающим в

его входной цепи. Схема генерирует прямоугольный импульс при кратковременном уменьшении (момент времени ) входного напряжения
. Через интервал времени, равный
(не показан на рис. 6.29), на выходеЛЭ1 напряжение увеличится. Этот скачок напряжения через конденсатор передается на вход ЛЭ2 . Элемент ЛЭ2 переключается в состояние «0». Таким образом, на входе 1 ЛЭ1 через интервал времени
начинает действовать напряжение
и этот элемент останется в состоянии единицы, если даже по истечении времени
напряжение
опять станет равно логической «1». Для нормальной работы схемы необходимо, чтобы длительность входного импульса
.

По мере заряда конденсатора выходной ток ЛЭ1 уменьшается. Соответственно уменьшается падение напряжения на :
. Одновременно несколько увеличивается напряжение
, стремясь к напряжению
, которое при переключенииЛЭ1 в состояние «1» было меньше
за счет падения напряжения на выходном сопротивлении ЛЭ1 . Это состояние схемы является временно устойчивым.

В момент времени напряжение
достигает порогового
и элементЛЭ2 переключается в состояние «1». На вход 1 ЛЭ1 подается сигнал
и он переключается в состояние лог. «0». При этом конденсатор , который в интервале времени от до зарядился, начинает разряжаться через выходное сопротивление ЛЭ1 и диод VD 1 . По истечении времени , определяемого процессом разряда конденсатора , схема переходит в исходное состояние.

Таким образом, на выходе ЛЭ2 генерируется импульс прямоугольной формы. Длительность его, зависящая от времени уменьшения
до
, определяется соотношением
, где
– выходное сопротивлениеЛЭ1 в состоянии «1». Время восстановления схемы , где
– выходное сопротивление ЛЭ1 в состоянии «0»; – внутреннее сопротивление диода в открытом состоянии.

и напряжение на инвертирующем входе невелико:
, где
падение напряжения на диоде в открытом состоянии. На неинвертирующем входе напряжение также постоянное:
, и так как
, то на выходе поддерживается неизменное напряжение
.

При подаче в момент времени входного импульса положительной полярности амплитудой
напряжение на неинвертирующем входе становится больше напряжения на инвертирующем входе и выходное напряжение скачком становится равным
. При этом также скачком увеличивается напряжение на неинвертирующем входе до
. Одновременно диод VD закрывается, конденсатор начинает заряжаться и на инвертирующем входе растет положительное напряжение (рис. 6.32). Пока
на выходе сохраняется напряжение
. В момент времени при
происходит изменение полярности выходного напряжения и напряжение на неинвертирующем входе принимает исходное значение, а напряжение начинает уменьшаться по мере разряда конденсатора .

Так как
, то
.

Время восстановления схемы определяется длительностью процесса разряда конденсатора от
до
и с учетом принятых допущений
.

Генераторы на операционных усилителях обеспечивают формирование импульсов амплитудой до десятков вольт; длительность фронтов зависит от полосы частот операционного усилителя и может составлять доли микросекунды.

Блокинг-генератором называется генератор импульсов релаксационного типа в виде однокаскадного усилителя с положительной обратной связью, создаваемой с помощью трансформатора. Блокинг-генератор может работать в ждущем и автоколебательном режимах.

Ждущий режим работы блокинг генератора. При работе в ждущем режиме схема имеет одно устойчивое состояние и генерирует импульсы прямоугольной формы, когда на вход поступают запускающие импульсы. Устойчивое состояние блокинг-генератора на германиевом транзисторе осуществляется путем включения источника смещения в базовую цепь. При использовании кремниевого транзистора источник смещения не требуется, поскольку транзистор при нулевом напряжении на базе закрыт (рис. 6.33).

Положительная обратная связь в схеме проявляется в том, что при нарастании тока в первичной (коллекторной) обмотке трансформатора, т. е. коллекторного тока транзистора (
), во вторичной (базовой) обмотке индуцируется напряжение такой полярности, что потенциал базы увеличивается. И, наоборот, при

базовое напряжение уменьшается. Такая связь реализуется путем соответствующего подключения начала обмоток трансформатора (на рис. 6.33, показаны точками).

В большинстве случаев трансформатор имеет третью (нагрузочную) обмотку, к которой подключается нагрузка .

Напряжения на обмотках трансформатора и токи, протекающие в них, связаны между собой следующим образом:
,
,
,
где
,
– коэффициенты трансформации;
– число витков первичной, вторичной и нагрузочной обмоток соответственно.

Длительность процесса включения транзистора настолько мала, что за это время ток намагничивания практически не нарастает (
). Поэтому уравнение токов при анализе переходного процесса включения транзистора упрощается:
.

тока базы
и действительного тока, протекающего в цепи базы транзистора,
.

Таким образом, первоначальное изменение тока базы
в результате процессов, протекающих в схеме, приводит к дальнейшему изменению этого тока
, и если
, то процесс изменения токов и напряжений носит лавинообразный характер. Следовательно,условие самовозбуждения блокинг-генератора:
.

В отсутствие нагрузки (
) это условие упрощается:
. Так как
, то условие самовозбуждения в блокинг-генераторе выполняется довольно легко.

Процесс открывания транзистора, сопровождающийся формированием фронта импульса, заканчивается, когда он переходит в режим насыщения. При этом перестает выполняться условие самовозбуждения и в дальнейшем формируется вершина импульса. Так как транзистор насыщен:
, то к первичной обмотке трансформатора оказывается приложенным напряжение
и приведенные базовый ток
, а также ток нагрузки
, оказываются постоянными. Ток намагничивания при формировании вершины импульса может быть определен из уравнения
, откуда при нулевых начальных условиях получим
.

Таким образом, ток намагничивания в блокинг-генераторе, когда транзистор насыщен, нарастает во времени по линейному закону. В соответствии с уравнением токов также по линейному закону увеличивается коллекторный ток транзистора
.

С течением времени степень насыщения транзистора уменьшается, так как базовый ток остается постоянным
, а коллекторный ток нарастает. В некоторый момент времени коллекторный ток увеличивается настолько, что транзистор переходит из режима насыщения в активный режим и опять начинает выполняться условие самовозбуждения блокинг-генератора. Очевидно, что длительность вершины импульса определяется временем, в течение которого транзистор находится в режиме насыщения. Границе режима насыщения соответствует условие
. Следовательно,
.

Отсюда получаем формулу для расчета длительности вершины импульса:

.

Ток намагничивания
во время формирования вершины импульса увеличивается и в момент окончания этого процесса, т. е. при
, достигает значения
.

Так как к первичной обмотке импульсного трансформатора при формировании вершины импульса приложено напряжение источника питания , то амплитуда импульса на нагрузке
.

При переходе транзистора в активный режим происходит уменьшение коллекторного тока
. Во вторичной обмотке индуцируется напряжение, приводящее к уменьшению напряжения и тока базы, что, в свою очередь, вызывает дальнейшее снижение коллекторного тока. В схеме развивается регенеративный процесс, в результате которого транзистор переходит в режим отсечки и формируется срез импульса.

Протекающий лавинообразно процесс закрывания транзистора имеет столь малую длительность, что ток намагничивания за это время практически не изменяется и остается равным
. Следовательно, к моменту закрывания транзистора в индуктивности запасена энергия
. Эта энергия рассеивается только в нагрузке, так как коллекторная и базовая цепи закрытого транзистора оказываются разомкнутыми. Ток намагничивания при этом уменьшается по экспоненте:
, где
– постоянная времени. Протекающий через резистор ток создает обратный выброс напряжения на нем, амплитуда которого
, что также сопровождается всплеском напряжения на базе и коллекторе закрытого транзистора
. Воспользовавшись найденным ранее соотношением для
, получим:

,

.

Процесс рассеяния запасенной в импульсном трансформаторе энергии, определяющий время восстановления схемы , заканчивается через интервал времени
, после чего схема переходит в исходное состояние. Дополнительный всплеск коллекторного напряжения
может быть значительным. Поэтому в схеме блокинг-генератора принимаются меры к снижению величины
, для чего параллельно нагрузке или в первичную обмотку включают демпфирующую цепь, состоящую из диода VD 1 и резистора , сопротивление которого
(рис. 6.33). При формировании импульса диод закрыт, так как к нему приложено напряжение обратной полярности, и демпфирующая цепь не оказывает влияния на процессы в схеме. Когда при закрывании транзистора в первичной обмотке возникает всплеск напряжения, то к диоду прикладывается прямое напряжение, он открывается и ток протекает через резистор . Так как
, то всплеск коллекторного напряжения
и обратный выброс напряжения на существенно уменьшаются. Однако при этом возрастает время восстановления:
.

Не всегда последовательно с диодом включают резистор , и тогда амплитуда всплеска оказывается минимальной, но увеличивается его длительность.

импульсов. Процессы, протекающие в схеме, рассмотрим, начиная с момента времени , когда напряжение на конденсаторедостигает значения
и транзистор откроется (рис. 6.36).

Поскольку напряжение на вторичной (базовой) обмотке во время формирования вершины импульса остается постоянным
, то по мере заряда конденсатора базовый ток уменьшается по экспоненциальному закону
, где
– сопротивление области база – эмиттер насыщенного транзистора;
– постоянная времени.

В соответствии с уравнением токов коллекторный ток транзистора определяется выражением
.

Из приведенных соотношений следует, что в автоколебательном блокинг-генераторе во время формирования вершины импульса изменяются и базовый и коллекторный токи. Как видно, базовый ток с течением времени уменьшается. Коллекторный ток в принципе может и нарастать, и уменьшаться. Все зависит от соотношения между первыми двумя слагаемыми последнего выражения. Но если даже коллекторный ток и уменьшается, то медленнее, чем базовый ток. Поэтому при уменьшении базового тока транзистора наступает момент времени , когда транзистор выходит из режима насыщения и процесс формирования вершины импульса заканчивается. Таким образом, длительность вершины импульса определяется соотношением
. Тогда можно записать уравнение токов для момента окончания формирования вершины импульса:

.

После некоторых преобразований имеем
. Полученное трансцендентное уравнение можно упростить при условии
. Воспользовавшись разложением в ряд экспоненты и ограничившись первыми двумя членами
, получим формулу для расчета длительности вершины импульса
, где
.

Во время формирования вершины импульса за счет протекания базового тока транзистора напряжение на конденсаторе изменяется и к моменту закрывания транзистора оно становится равным
. Подставив в это выражение значение
и проинтегрировав, получим:

.

При переходе транзистора в активный режим работы снова начинает выполняться условие самовозбуждения и в схеме протекает лавинообразный процесс его закрывания. Как и в ждущем блокинг-генераторе, после закрывания транзистора протекает процесс рассеяния запасенной в трансформаторе энергии, сопровождающийся появлением всплесков коллекторного и базового напряжений. После окончания этого процесса транзистор продолжает находиться в закрытом состоянии благодаря тому, что к базе прикладывается отрицательное напряжение заряженного конденсатора . Это напряжение не остается постоянным, поскольку в закрытом состоянии транзистора через конденсатор и резистор протекает ток перезаряда от источника питания . Поэтому по мере перезаряда конденсатора напряжение на базе транзистора увеличивается по экспоненциальному закону
, где
.

Когда напряжение на базе достигает значения
, транзистор открывается и опять начинается процесс формирования импульса. Таким образом, длительность паузы, определяемая временем нахождения транзистора в закрытом состоянии, может быть рассчитана, если положить
. Тогда получим
.Для блокинг-генератора на германиевом транзисторе полученная формула упрощается, поскольку
.

Блокинг-генераторы имеют высокий коэффициент полезного действия, так как в паузе между импульсами ток от источника питания практически не потребляется. По сравнению с мультивибраторами и одновибраторами они позволяют получить большую скважность и меньшую длительность импульсов. Важным достоинством блокинг-генераторов является возможность получения импульсов, амплитуда которых больше напряжения источника питания. Для этого достаточно, чтобы коэффициент трансформации третьей (нагрузочной) обмотки
. В блокинг-генераторе при наличии нескольких нагрузочных обмоток можно осуществить гальваническую развязку между нагрузками и получать импульсы разной полярности.

Схема блокинг-генератора не реализуется в интегральном исполнении из-за наличия импульсного трансформатора.

В электронной технике широко применяются устройства, форма выходного напряжения которых резко отличается от синусоидальной. Такие колебания называют релаксационными, мультивибратор представляет собой разновидность одного из релаксационных генераторов. Мультивибратор (от латинских слов multim – много и vibro – колебание) – релаксационный генератор импульсов прямоугольной формы, выполненный в виде усилительного устройства с цепью положительной обратной связи (ПОС).

Генераторы импульсных сигналов могут работать в одном из трех режимов: автоколебательном, ждущем или синхронизации.

В автоколебательном режиме генераторы непрерывно формируют импульсные сигналы без внешнего воздействия. В ждущем режиме генераторы формируют импульсный сигнал по приходу внешнего (запускающего) импульса. В режиме синхронизации генераторы вырабатывают импульсы напряжения, частота которых равна или кратна частоте синхронизирующего сигнала.

Сущность работы мультивибратора – переключение энергии конденсатора C с заряда на разряд, от источника питания к резистору R . Это переключение осуществляется с помощью электронных ключей.

Мультивибратор можно построить на базе биполярных и полевых транзисторов, операционных усилителей, таймеров, выполненных в виде интегральных микросхем, потенциальных логических элементов или специализированных интегральных микросхем. Последний вариант получает все большее распространение.

Генераторы импульсов на операционных усилителях. На рис. 16.7 показан классический релаксационный R С -генератор. Работает он таким образом: допустим, что когда впервые прикладывается напряжение, выходной сигнал ОУ выходит на положительное насыщение (каким образом это произойдет – неважно). Конденсатор начинает заряжаться до напряжения U ВХ ВЫКЛ спостоянной времени, равной τ = RC .Когда напряжение конденсатора достигнет напряжения U ВХ ВЫКЛ R 1 / (R 1 + R 2 ), ОУ переключается в состояние отрицательного насыщения (он включен как триггер Шмитта) и конденсатор начинает разряжаться до U ВХ ВКЛ R 1 /(R 1 + R 2 ), с той же самой постоянной времени. Цикл повторяется с не зависящим от напряжения питания периодом (рис. 16.8): T = В случае использования вместо резистора R двух разных резисторов и диодов можно построить несимметричный мультивибратор (рис.16.9), у которого длительности положительного и отрицательного импульсов не совпадают.

Разная длительность положительного и отрицательного импульсов обеспечивается различными постоянными времени перезаряда емкостей τ 1 и τ 2 : τ 1 = R 3 C; и τ 2 =R 4 C. (16.8)

Рис. 16.7. Генератор прямоугольных импульсов на ОУ

Рис.16.8. Временные диаграммы работы генератора

Функциональные генераторы , которые одновременно вырабатывают колебания различных видов: прямоугольные, треугольные, синусоидальные, можно реализовать на ОУ. Генерация переменного напряжения треугольной формы осуществляется по простой схеме с помощью интегратора и триггера Шмитта. В свою очередь, используя простой блок формирования синусоидальной функции (например, фильтр нижних частот) из треугольного напряжения можно получить синусоидальное. Структурная схема такого генератора изображена на рисунок 16.10.


Рис. 16.11. Принципиальная схема функционального генератора

Амплитуда треугольного напряжения зависит только от установки уровня срабатывания триггера Шмитта и составляет

U D = U макс

где Uмакс- граница насыщения операционного усилителя DA1. Период колебаний равен удвоенному времени, которое необходимо интегратору, чтобы его выходное напряжение изменялось от до. Отсюда следует: Т = 4RCТаким образом, частота формируемого напряжения не зависит от уровня границы насыщения Uмакс операционного усилителя.

Одновибратор – это мультивибратор в ждущем режиме. Исходя из функциональных признаков, одновибратору часто присваивают и другие названия: спусковая система, заторможенный мультивибратор, однотактный релаксатор и др. Однако независимо от названия одновибратор представляет собой устройство с положительной обратной связью, имеющее одно устойчивое и одно временно-устойчивое состояние, формирующие одиночный прямоугольный импульс.

Формирование импульса прямоугольной формы осуществляется одновибратором после поступления запускающего импульса, который переводит одновибратор из устойчивого состояния во временно устойчивое. Момент окончания временно устойчивого состояния определяется времязадающей цепочкой. Изменяя постоянную времени цепочки (плавно или скачком), можно регулировать длительность выходных импульсов в широких пределах. Поэтому одновибраторы широко применяются для формирования прямоугольных импульсов заданной длительности и амплитуды и для задержки импульсов на заданное время.

Одновибратор может быть получен из автоколебательного мультивибратора, если его принудительно запереть в одном из временно устойчивых состояний, превратив его в устойчивое (рис. 16.12).

В схему введены диод VD2, осуществляющий ждущий режим и цепь запуска на элементах С1, R3, VD1. Схема имеет одно устойчивое состояние, когда напряжение на выходе равно отрицательному напряжению насыщения ОУ U- .

В исходном состоянии (на выходе U-) диод VD2 открыт, напряжение на инвертирующем входе UИ примерно равно нулю, а напряжение на неинвертирующем входеUН = U- R2 / (R1 + R2), UН – UИ

Рис.16.13. Временные диаграммы работы одновибратора

Ручное управление сервоприводом

Ручное управление сервоприводом



  1. Базовая информация о сервоприводах
  2. Устройство управления сервоприводом на базе таймера 555/556





Базовая информация о сервоприводах*

Стандартные аналоговые сервоприводы, которые можно приобрести в широком ассортименте в магазинах для хобби и моделирования, имеют в своем большинстве универсальное управление.

Приведенные ниже параметры являются наиболее типовыми, но не обязательно соответствуют Вашему экземпляру. Для определения параметров обратитесь к инструкции к конкретному экземпляру сервопривода.

Сервоприводы питаются от постоянного напряжения в пределах от 4.8 В до 6 В. Обычно используется универсальный разъем, содержащий три контакта: черный – общий провод или земля (GND), красный – напряжение питания (+Vcc), желтый (или другого цвета) – управляющий сигнал.

Управляющий сигнал – это импульсный сигнал с ШИМ (широтно-импульсной модуляцией), представляющий собой последовательность прямоугольных импульсов с амплитудой 3-5 В и длительностью от 0.9 до 2.1 мс.
Номинальная периодичность следования импульсов обычно 50 Гц (интервал – 20 мс), но сервоприводы сохраняют работоспособность и при достаточно сильном отклонении этого параметра (15-20%). Таким образом скважность управляющего сигнала очень маленькая – от 5% до 10%.
Собственно длительность импульса и определяет положение исполнительного механизма. Минимальное значение (1 мс) – означает разворот в крайнее левое (или против часовой стрелки -40o…-80o в зависимости от модели) положение, среднее значение (1.5 мс) – центральное положение штока, а максимальное значение (2 мс) – крайнее правое (по часовой стрелке +40o…+80o в зависимости от модели) положение (см. рис 1).

Рис. 1  Сигнал управления сервоприводом.

Одна из наиболее полных сравнительных таблиц по сервоприводам разных производителей находится тут: http://www.fatlion.com/sailplanes/servochart.html

________________

* – по материалам компаний Hitec и Futaba





Устройство управления сервоприводом на базе таймера 555/556

Микросхема NE555 (отечественный аналог КР1006ВИ1) представляет собой универсальный таймер, который может использоваться и как мультивибратор сигналов заданной скважности, и как ждущий мультивибратор (или одновибратор), и как модулятор сигналов ШИМ, и даже, как генератор пилообразного напряжения.  Микросхема NE556 представляет собой те же таймеры, но сдвоенные (два в одном корпусе).

Почти все примеры схем, формирующих управляющий сигнал для сервопривода, которые я сумел найти в интернете, содержали два таймера 555 (или сдвоенный 556). Первый таймер задавал интервал следования импульсов, т.е. частоту 50 Гц, а второй работал в моностабильном режиме (пример такой схемы приведен на рисунке 2 ниже) или в режиме модулятора ШИМ.

Рис.2 Схема тестера сервоприводов на двух таймерах 555.

Я попытался разобраться, почему не удается сделать сигнал переменной скважности на одном таймере. Рассмотрим типовую схему включения таймера в режиме колебаний (Рис. 3).

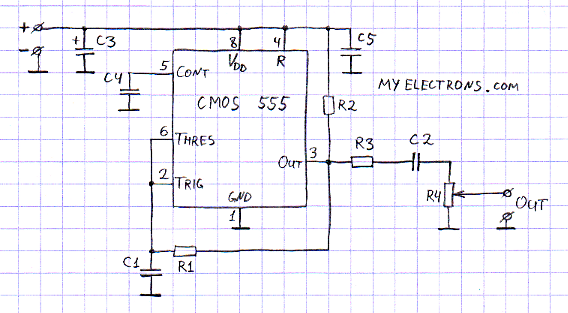

Рис. 3. Схема включения таймера в режиме колебаний.

При такой схеме включения время заряда конденсатора C1 определяется формулой

(1)                                     t1 = 0.693 (R1+R2) C1

Именно такое время на выходе (Output) остается напряжение высокого уровня.

Время же разряда конденсатора определяется выражением

(2)                                     t2 = 0.693 R2 C1

Именно такое время на выходе (Output) остается напряжение низкого уровня.

Соответственно период колебаний является суммой  t2 + t1, частота соответственно определяется по формуле

(3)                                    f  = 1.44 / ((R1 + 2 R2) C1),

 а скважность выходного определяется выражением

(4)                                     D = R2 /  (R1 + 2 R2)

Отсюда видно, что в колебательном режиме скважность не может быть меньше 50% (а реально колебания прекращаются раньше при уменьшении R1). Для формирования меандра существует специальная схема, где R2 отсутствует вообще, а в цепь разряда (вывод 7) включен дополнительный резистор.

Вывод очевиден – управляющий сигнал для сервопривода со скважностью в 5-10% получить в такой схеме не удается. А вот скважности порядка 90-95% получить легко. Отсюда напрашивается разумный вывод - выходной сигнал нужно проинвертировать, прежде чем подавать на сервопривод. В схеме управления всегда найдется “лишний” логический инвертор или незадействованный элемент И-НЕ. При этом схема тестера существенно упрощается – рис.4

Частота колебаний достаточно стабильна за счет того, что R1 (= R1 на схеме) на порядок больше, чем R2 (=R2+R3 на схеме) в (3).

Рис. 4. Схема включения таймера для управления сервоприводом.

А вот так оно в действии – См. Видео №2

Здесь можно скачать полную документацию на таймеры NE555 и NE556 (pdf, 650 кБ каждый). Информация по КР1006ВИ1


Используются технологии uCoz

пилообразная волна и таймер 555

В этом руководстве подробно рассказывается, как построить простой генератор пилообразных волн с использованием известного чипа таймера 555, который можно использовать для тестирования некоторых ваших самодельных схем и проектов. Есть вопросы? Я рада помочь!

Пилообразная волна

Как вы можете прочитать в Википедии, пилообразная волна – это разновидность несинусоидальной формы волны. Он назван так из-за его сходства с зубьями пилы с гладкими зубьями и нулевым передним углом. Принято считать, что пилообразная волна сначала поднимается вверх, а затем резко падает.В обратной / обратной пилообразной волне волна сначала спускается вниз, а затем резко возрастает. Это также можно рассматривать как крайний случай асимметричной треугольной волны (https://en.wikipedia.org/wiki/Sawtooth_wave).

Генератор пилообразных волн – Описание конструкции

Хорошо, в этом проекте мы спроектируем и построим упрощенный генератор пилообразных волн, который дает разумный выходной сигнал. Хотя это конструкция с фиксированным генератором, небольшая хитрость в схеме даст доступ к переменным формам сигналов.На рисунке ниже показана схема генератора пилообразных волн.

В этой конструкции источник постоянного тока, подключенный к T1, – это то, что я использую для линейной зарядки синхронизирующего конденсатора C1. Идея, лежащая в основе этого, очень проста для понимания – если вы заряжаете конденсатор от источника напряжения последовательно с простым резистором (зарядка RC-сети), тогда ток через резистор будет уменьшаться по мере зарядки конденсатора, потому что напряжение на резистор уменьшится.Именно этот уменьшающийся ток придает заряду конденсатора характерную кривую.

Однако, если к конденсатору приложен постоянный ток (зарядка постоянным током), изменение напряжения на его выводах во времени будет постоянным, то есть прямолинейным. Моделирование Spice хорошо это показывает.

Итак, я построил низкочастотный генератор зубчатых волн с использованием таймера NE555 (U1). Я сделал это со следующей макетной установкой

И вот как выглядит выходной сигнал (OUT) на моем осциллографе, когда макетная плата запитана от регулируемого источника питания 12 В постоянного тока.

Генератор пилообразных волн – перечень деталей

Обратите внимание, что в моей макетной версии я использовал только компоненты, взятые из моего ящика для мусора, и вы тоже можете. В любом случае, ниже приведен список элементов, необходимых для этого небольшого проекта.

  • U1: NE555
  • T1: BC327 или S8550
  • D1: Красный светодиод (V F ~ 2 В)
  • D2: 1N4148
  • C1: 220 мкФ
  • C2: 100 нФ
  • R1: 510 Ом w
  • R2 2,2 кОм w

Здесь следует отметить одну вещь.В моем прототипе вы можете увидеть резистор ½ Вт 510 Ом (R1). Но в этом нет необходимости – резистор w сделает эту работу за вас. Кроме того, основная функция диода 1N4148 (D2) заключается в ограничении смещения постоянного тока последней зубчатой ​​волны. Может быть, я ошибаюсь, когда под «смещением постоянного тока» я подразумеваю, что форма волны кажется немного смещенной выше нулевой линии. Следите за вещами с помощью осциллографа и поправляйте меня, если это неправильный термин или я ошибаюсь!

Идея обхода…

Мое настоящее намерение, стоящее за этой концепцией, – использовать ее в качестве источника сигнала в грядущем проекте, связанном со звуком.Но мне нужно собрать еще несколько важных частей, чтобы продолжить этот странный проект. Однако я вернусь к этому позже. А пока вы можете попытаться сделать что-нибудь веселое, чем можно будет развлечься в свободное время.

Хорошо, теперь мы собираемся рассмотреть относительно недорогой способ преобразовать выходной сигнал генератора пилообразных волн во что-то более интересное, хотя это отвратительная идея. Это дополнительная схема для управления стержнем / полосой светодиодной лампы 12 В постоянного тока для создания гипнотического твердотельного светодиодного мигающего / стробоскопического устройства.

Моя установка на макетной плате. Как видите, в качестве источника света в нем используется пара светодиодных модулей белого цвета с питанием 12 В постоянного тока (100 мА x2 параллельно) (https://docs.rs-online.com/b738/0

6b8150e1dd.pdf).

Идеальная форма кривой тока светодиода должна быть такой же, как показано ниже.

Естественно, есть достаточно места для улучшений, и, конечно же, всегда можно сделать собственные субъективные улучшения. На этом пока все. Благодарю вас!

Схема генератора пилообразных волн

с использованием микросхемы NE555

Gadgetronicx> Электроника> Принципиальные и электрические схемы> Схемы осцилляторов> Схема генератора пилообразных волн на микросхеме NE555
