Привет, Хабр! Опыты с высоким напряжением, наверное, никогда не выйдут из моды. Есть в них какая-то особенная романтика, увлекающая не только старшеклассников. Сегодня рассмотрим пару простых схем: электрозажигалку на блокинг-генераторе и музыкальный трансформатор Теслы на основе качера Бровина. Давайте соберём и испытаем оба устройства.
Прежде чем приступать к рассмотрению этих двух любительских конструкций, необходимо вспомнить технику безопасности. Высокие напряжения опасны для жизни людей, животных, и особенно сложной цифровой техники, такой, как компьютеры и телефоны. И вообще любой техники, содержащей полевые транзисторы. Также высоковольтный разряд способен вызвать пожар, а радиаторы высоковольтных игрушек очень сильно нагреваются.
Будем считать, что технику безопасности мы учли, и можно продолжать дальше. Обычно у меня нет времени и желания травить печатные платы (а ещё сверлить в них отверстия, обогащая атмосферу жилища вредной стеклотекстолитовой пылью).
Само слово импульс, применительно к электрическому, предполагает наличие у этого импульса крутых фронтов. А значит, высоких частот в энергетическом спектре. А на высокочастотные токи сильно влияют паразитные индуктивности и ёмкости, даже совсем небольшие.
Потому импульсные схемы «не любят», когда их макетируют как попало. Они «предпочитают» печатную плату, избавляющую устройство от хаоса искажений и наводок.
К счастью, в местном киоске электротоваров продавались несколько наборов для сборки. Все они явно от китайских друзей с Алиэкспресс, но товаровед подошёл творчески и снабдил их забавными этикетками с фото любимых видеоблоггеров, распечатанных на чёрно-белом принтере.
▍ Как работает лазерный принтер
Кстати, лазерные принтеры и копировальные аппараты, они же «ксероксы», тоже работают благодаря высокому напряжению.
Далее тонер, представляющий собой смесь пигмента, смолы и оксида железа (ржавчины), прилипает к заряженной от коротрона бумаге, и благодаря смоле, запекается на ней в печке. А оксид железа в тонере нужен затем, чтобы он притягивался к магнитному валу для равномерной дозированной подачи на фотобарабан.
Таинственный коротрон — это натянутая металлическая проволока, лезвие или пластина с зубцами, служащие для возникновения коронного разряда. И, соответственно, переноса нужного электрического заряда соответственно замыслу разработчиков прибора.
Так как при коронном разряде создаются электромагнитные помехи и выделяется озон, могущий оказывать разрушительное воздействие на различные материалы, организмы человека и животных, (как, впрочем, и на болезнетворные микроорганизмы и вирусы), в современной технике стараются применять меньше коротронов и больше роликов переноса заряда.
К тому же ролики сильнее подвержены износу, чем коротроны, что выгодно производителям запчастей к принтерам и копирам.
Итак, первый набор самый простой. Он состоит из печатной платы, готового трансформатора с ферритовым сердечником и секционированной вторичной высоковольтной обмоткой, одного транзистора с радиатором и винтиком, клавишного выключателя, одного резистора 120 Ом и одного диода UF4007. Также прилагаются нейлоновая стяжка для крепления трансформатора и «гребёнка» PLS-6, для которой отсутствует посадочное место. Зачем она нужна, мы увидим далее.
На плате медь и паяльная маска с одной стороны. Металлизация отверстий отсутствует, она для такой простой платы и не нужна. На другой стороне шелкография сообщает, что куда паять. Это особенно радует в свете отсутствия инструкции. Хотя она нашлась на Алиэкспресс, вместе со схемой и указанием напряжения питания — 3.7 вольта.
То есть, преобразователь предназначен для питания от одной литиевой ячейки. Если хотим питать от более высокого напряжения, но не выше 12 вольт, необходимо увеличить номинал единственного резистора, в диапазоне от 150 Ом до 1 килоома.

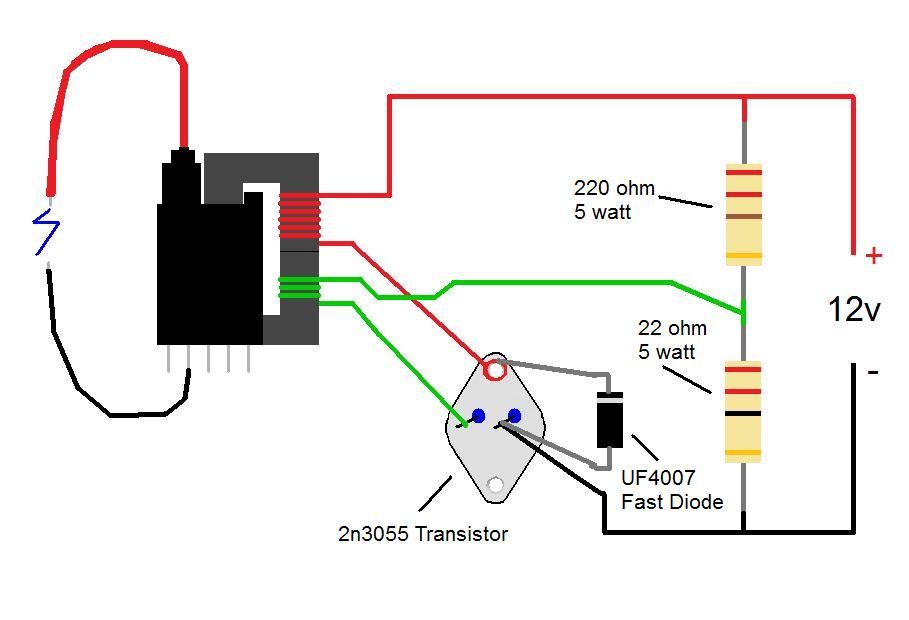

▍ Блокинг-генератор
Схемотехнически устройство представляет собой обычный блокинг-генератор с насыщающимся сердечником. Работает он следующим образом.
Биполярный транзистор структуры NPN включён по схеме с общим эмиттером. Его коллекторной нагрузкой является толстая, она же силовая обмотка. При подаче питания на базу через тонкую, управляющую обмотку, резистор и диод приходит напряжение прямого смещения эмиттерного перехода, вследствие чего появляется ток базы, и транзистор начинает открываться.
Постепенно увеличивается ток через силовую обмотку. Соответственно, растёт магнитный поток, и в управляющей обмотке появляется электродвижущая сила (ЭДС) взаимоиндукции, действующая в том же направлении, что и питающее напряжение. Она помогает транзистору открываться дальше.
Когда магнитопровод или транзистор входит в насыщение, рост тока в толстой обмотке прекращается, и далее ток начинает уменьшаться. ЭДС в управляющей обмотке меняет знак, противодействуя напряжению питания.
Отметим, что диод UF4007 со сверхбыстрым временем восстановления запертого состояния. Обычный выпрямительный 1N4007 в такой высокочастотной схеме работать не будет.
▍ Сборка
Теперь, когда мы поняли, что перед нами за генератор, и на каком принципе основана его работа, поговорим о нюансах сборки данной конструкции.
Насчёт радиатора. Лично мой и моих любящих электронику друзей опыт однозначно говорит, что если китайцы положили в набор радиатор, значит, транзистор или микросхема будут нагреваться сильно или очень сильно.
Потому категорически рекомендую перед установкой транзистора на радиатор намазать его теплоотводящую поверхность тонким слоем термопасты.
Это не сильно затруднит сборку, зато добавит шансов избежать разочарований и хлопот, возникающих при тепловом пробое полупроводниковых приборов. (Сгоревший транзистор ещё и немного коптит, и очень неприятно воняет).
Установить транзистор неправильно не получится, потому что он устанавливается после крепления к радиатору. Надеюсь, вы не прикрутили его задом наперёд, то есть, медной подложкой к головке винта, а не к радиатору, как должно быть.
Сверхбыстрый диод устанавливается на плате согласно катодной полоске, отмеченной на шелкографии.
Выводы обмоток паяются так: справа правый толстый, слева левый тонкий, посередине — два остальных.
И наконец, от PLS гребёнки отламываем половину, вытягиваем тонкогубцами или пинцетом среднюю ножку, а крайние изгибаем так, чтобы расстояние между их кончиками было меньше, чем между точками пайки проводов от вторичной высоковольтной обмотки.
Это приспособление из PLS вилки будет нашим высоковольтным разрядником, и является расходным материалом, так как при работе нагревается и обгорает.
Добавлю, что лично в моём экземпляре конструктора длина кабельной стяжки оказалась недостаточной (либо я что-то не так делаю), и вместо неё пришлось взять другую из запасов.
▍ Испытания
Зато заработал преобразователь сразу, и прекрасно поджигает не только бумагу и целлюлозную салфетку, но и туристическое сухое горючее (гексаметилентетрамин, прессованный с парафином). Если поместить плату в корпус, получим хорошую зажигалку, не нуждающуюся в газе или бензине.
Как всё это происходило, можно посмотреть на видео.
▍ Поющая Тесла
Второй высоковольтный преобразователь чуть посложнее, и представляет собой резонансный трансформатор без магнитопровода, он же трансформатор Теслы.
На биполярном транзисторе BD243 собран так называемый качер, или качатель реактивностей Владимира Ильича. Нет, не Ленина, а Бровина.
Имена и творческое наследие Николы Теслы и Владимира Бровина, как и романтика самодеятельных высоковольтных экспериментов, окутаны ореолом мистики. Им посвящены сотни дискуссий на сотни страниц, привлекающие адептов теорий заговора, искателей бестопливной генерации энергии, рептилоидов, красной ртути, древнего атмосферного электричества и прочих интересных тем, где наука, история, опыт перемежаются с научной фантастикой и волшебными сказками.
Попутно успешно рекламируются и продаются активаторы воды и иных субстанций, гармонизаторы пространства и приборы физиотерапевтического назначения, устройства для фотографирования биополя и прочие интересные вещи. В ход идут натуральный камень, красивые катушки индуктивности, газоразрядные лампы и трубки. В чём-то из всего этого есть рациональное зерно и реальная польза, в чём-то сомнительно, но всё это очень занятно.
О том, почему качатель реактивностей всё же работает, хотя необходимые для генерации вынужденных колебаний обратные связи на схеме не нарисованы, существует множество мнений. Лично мне по душе простое материалистическое объяснение на уровне школьного курса физики.
На самом деле, качер Бровина работает благодаря шумам транзистора. Собственным тепловым, квантовым, обусловленным воздействием ионизирующего излучения, — сгодятся любые. Благодаря этим шумам, транзистор начинает что-то генерировать. Это что-то (а именно, усиленный транзистором шум) возбуждает колебания в контуре, образованном индуктивностью и межвитковой ёмкостью катушки, а также паразитными ёмкостями.
А так как колебательный контур имеет резонансную частоту, то и колебания устанавливаются на этой частоте. Учитывая, что все качеры довольно мощные или очень мощные, устанавливается и паразитная обратная связь, как раз на этой частоте. Что очень похоже на классическую авторскую конструкцию Теслы с искровым возбуждением.
В помощь шумам транзистора китайские разработчики данного промышленного образца установили ещё и светодиод LED1. Не все знают, но светодиод в прямом включении также генерирует некоторый ощутимый уровень шумов.
А на полевом транзисторе с изолированным затвором, он же MOSFET, собран модулятор, позволяющей изменять мощность высоковольтного генератора в такт амплитуде звукового сигнала. Так как температура плазмы в искре очень высока, модуляция мощности приводит к колебаниям нагрева воздуха. Который, следовательно, расширяется и сужается, тем самым генерируя звуковые волны. Так работает музыкальный трансформатор Теслы.
Сборка набора затруднений не вызвала, всё заработало с первого раза.
Длинный конец вторичной обмотки должен быть сверху. Это разрядник, и со временем он обгорает. Подстройка резонанса осуществляется изменением геометрии первичной обмотки, представляющей собой кусок изолированного провода.
Наилучшие результаты у меня получились от источника питания паяльной станции, выдающего 24 вольта 5 ампер постоянного тока. При более низком питающем напряжении, музыки от электрического разряда не было слышно.
Возможно, я перепутала красный и синий светодиоды, имеющие разные падения напряжения в прямом включении, и, соответственно, влияющие на работу схемы. Какой из светодиодов должен быть красным, а какой синим, на схеме не написано. Тем не менее устройство работает и поёт, потому переделывать его не хочется.
Процесс сборки и испытания электронной игрушки для взрослых запечатлён на видео.
А музыкальная шкатулка, с которой брался звуковой сигнал, собиралась так.
▍ Выводы
Собирать разные электронные устройства легко и просто, в случае набора-конструктора с готовой печатной платой, и при наличии хорошего паяльника, припоя и доступа в интернет, где можно найти ответы на возникающие вопросы.
Спасибо за внимание! Напишите в комментариях, какие схемы и конструкции будет интересно рассмотреть и собрать в будущих статьях и видео. Расскажите о своём опыте радиолюбительских поделок.
Источник высокого напряжения своими руками
Для самостоятельного изготовления флокатора, пистолета порошковой покраски или электростатической коптильни требуется источник высокого напряжения. И если первые два устройства требуют 75-100 киловольт, то высоковольтный генератор для коптильни работает при 15-20.
В сети есть множество схем высоковольтных генераторов сделанных с использованием строчных трансформаторов от мониторов, телевизоров или автомобильных катушек зажигания. В большинстве своём их схемотехника удручает – как правило это простейшие обратноходовые преобразователи, а значит транзистор в них будет работать в роли кипятильника т.к. для новичка наверняка не имеющего осциллографа рассчитать снаббер практически не реально.
Схемы из прошлого века на тиристорах с питанием от сети 220 вольт опасны и в случае неосторожности могут привести к печальным последствиям.
Мы же сделаем резонансный полумост на ТДКС.
Давайте посмотрим схему:
Схема высоковольтного генератора
Список компонентов:
- U1 – «IR2153»;
- C1 – электролит 470-1000uf 16v, желательно Low Esr;
- C2 – керамика 1n;
- C3, C4 – керамика 100n;
- C5, C6 – полипропилен 470nf 630v;
- R1 – многооборотный подстроечный резистор;
Остальные компоненты вопросов думаю не вызывают.
Файл печатной платы: ir2153.lay6[0,03 MB]
В качестве генератора используется распространённая микросхема IR2153, для работы которой требуются всего несколько деталей в обвязке: времязадающая RC цепочка и конденсатор с диодом для верхнего ключа.
Транзисторы при сборке необходимо установить на небольшие радиаторы, я этого делать не стал т.к. плата нужна лишь для демонстрации.
Так же не рекомендую включать устройство без запаянного электролитического конденсатора, может получится ситуация когда через ключи потечет сквозной ток.
Номиналы времязадающей цепи с помощью подстроечного резистора позволяют микросхеме работать в диапазоне частот примерно от 7 до 146kHz. В процессе настройки включать высоковольтный генератор желательно через амперметр для контроля тока, при этом желательно что бы блок питания выдавал не менее 3-х ампер при 12 вольт.
Подстроечным резистором можно пройтись по всему диапазону частот для нахождения резонансных участков, при этом для получения 20 киловольт искровой разряд не должен превышать буквально 1.5 см, а ток потребления при этом должен быть около 0.6-0.8А.
Если добиться таких результатов не удается то есть два варианта. Первый из них «поиграть витками», увеличивая или уменьшая их количество, второй – заменить резонансный конденсатор с 470 на 330 или 220 нанофарад. У меня все заработало сразу после сборки, но как говориться – если вдруг.
Перед намоткой первичной обмотки на ТДКС феррит следует изолировать изолентой или скотчем, мотать следует эмальпроводом 0.6-0.8мм, или (что лучше) сразу двумя-тремя проводами 0.6 параллельно. Провода от трансформатора до платы желательно не более 10 сантиметров.
Не следует забывать что во вторичной обмотке ТДКС как правило находится диод, поэтому умножитель напряжения к нему не подключишь.
Для использования в электростатической коптильне параллельно выходам необходимо поставить конденсатор ~30kV 470pf – 2.2n и выходной токоограничительный резистор.
Please enable JavaScript to view the comments powered by Disqus.
Самодельный генератор импульсов мощности
Многоцелевой генератор импульсов мощности, способный управлять катушками Тесла и другими мощными катушками.
Это устройство основано на проекте самодельной катушки Теслы и использует улучшенную версию схемы драйвера катушки зажигания для генерации высокого напряжения.
Этот блок может просто генерировать импульсы сильного тока переменной частоты и длительности импульса. В данном устройстве в качестве основного источника сигнала используется генератор частоты прямоугольной формы, показанный в разделе «Сделай сам», но к нему также можно подключить любой другой источник сигнала. Входной сигнал усиливается с помощью массива из девяти мощных транзисторов 2N3055 (T2), которые способны коммутировать огромное количество энергии.
| ВНИМАНИЕ! В этом проекте используется высокое напряжение! |
Переключатель позволяет подавать питание на внешние катушки для низковольтных приложений, или на внутренние катушки зажигания можно подавать питание для зарядки высоковольтного импульсного разрядного конденсатора.
Цепь низкого напряжения в этом устройстве похожа на драйвер для самодельной катушки Тесла, но с некоторыми важными отличиями. Импульсы сильного тока от свинцово-кислотных аккумуляторов делают генератор сигналов в оригинальной конструкции нестабильным. В новой версии используется полностью независимый источник сигнала с собственной батареей для минимизации помех. Также имеется дополнительная буферная схема для защиты транзисторов 2N3055 от скачков напряжения, вызванных индуктивной отдачей от катушек автоматического зажигания.
Вся силовая электроника размещена в алюминиевом корпусе с панельными индикаторами, портами ввода-вывода и переключателями. Схема генератора сигналов размещена в независимом блоке с собственной батареей 9 В. Его можно подключить к основному блоку с помощью экранированного кабеля, что позволяет управлять им с безопасного расстояния.
Высокое напряжение на выходе катушек зажигания выпрямляется с помощью нескольких больших высоковольтных диодов (D2), разработанных для рентгеновских аппаратов.
Выпрямленный выход подключен к большому конденсатору (C1) для сглаживания выходного постоянного тока. От сглаживающего конденсатора к цепи заряда добавлены катушка индуктивности (L1) и дополнительный диод для снижения добротности (D3), чтобы предотвратить попадание переменного тока от первичной катушки TC на сглаживающий конденсатор. Они также помогают защитить выпрямитель от коротких замыканий, дуговых токов и возможных противо-ЭДС или переходных процессов.
| SW1 | Переключатель низкого напряжения |
| SW2 | лз |
| ТР1 | Четыре катушки зажигания параллельно |
| RC1 | Фильтр шипов |
| Т1 | Транзистор BFY 51 (предусилитель) |
| Т2 | 2n3055 (девять параллельно) |
| Д1 | Диод высокой мощности |
| Д2 | Высоковольтный выпрямитель |
| Д3 | Диод для подавления добротности |
| С1 | Высоковольтный сглаживающий конденсатор |
| С2 | Импульсный разрядный конденсатор |
| Л1 | Самодельный индуктор |
| SG1 | Переменный искровой зазор |
Используемые здесь разъемы представляют собой стандартные банановые разъемы. Они не предназначены для использования под высоким напряжением и, следовательно, будут терять немного энергии за счет ионизации воздуха поблизости. |
Основная передняя панель высокого напряжения на коробке имеет разъемы для выхода высокого напряжения постоянного тока, внутренний высоковольтный импульсный разрядный конденсатор и внутренний искровой разрядник. Это позволяет конфигурировать цепи высокого напряжения различными способами без необходимости повторного подключения каких-либо внутренних компонентов.
На изображении справа показано, как панель подключается к катушке Теслы. Искровой зазор можно регулировать с помощью рукоятки сбоку корпуса. В зависимости от резонансной частоты ТП может потребоваться регулировка емкости. Это можно просто сделать, добавив несколько конденсаторов параллельно или используя отдельный.
На этом изображении показаны взаимосвязанные выходы катушек зажигания. Катушки зажигания соединены параллельно, чтобы обеспечить более высокий выходной ток.
Все высоковольтные кабели внутри коробки помещены в гибкие пластиковые трубки для дополнительной изоляции. Здесь вы можете видеть, что низковольтные соединения с катушками зажигания также закрыты трубками для дополнительной защиты.
Корпус заземляется путем соединения толстого провода с длинным металлическим шипом, вбитым в землю. Все заземляющие соединения внутренних цепей также подключаются к корпусу.
Подключение корпуса к штырю заземления необходимо при использовании устройства для управления катушками Теслы. Это связано с тем, что катушка Теслы (TC) будет генерировать радиочастотные (RF) токи, которые в противном случае присутствовали бы во всей цепи. Без хорошего радиочастотного заземления вы, вероятно, получите небольшие удары от элементов управления при работе с катушкой Теслы.
Внутренний регулируемый искровой разрядник
Этот новый искровой разрядник состоит из трех сферических электродов в корпусе из диэлектрика с высоким содержанием калия.
Двойной кожух искрового промежутка снижает общий шум и позволяет легировать воздушный поток другими газами. Анод и катод расположены дальше, чем может произойти скачок напряжения, а третья сфера может перемещаться в зазор и из него через длинный стержень из стекловолокна. Это позволяет плавно регулировать искровой промежуток между коротким и открытым замыканием, пока он активен.
Установлена пара бесколлекторных вентиляторов постоянного тока на 12 В для улучшения потока воздуха через искровой разрядник. Это не улучшает гашение, но уменьшает коррозию электродов из-за накопления озона в корпусе искрового разрядника. К разъемам вентиляторов добавлен дополнительный фильтрующий конденсатор, так как этот тип чувствителен к скачкам напряжения. Эту схему можно найти на странице «Сделай сам» и она называется «Генератор сигналов с контролем ширины импульса». Эта схема размещена внутри небольшой ручной коробки с 9батарея В. Его можно подключить к генератору импульсов мощности с помощью разъема на конце кабеля от устройства.
Вы можете купить расширенную версию этого источника сигнала здесь.
Различные катушки зажигания или трансформаторы будут иметь разные резонансные частоты. Использование этой схемы позволяет настраивать катушки зажигания и управлять ими на их резонансной частоте.
Внешние трансформаторы, катушки или соленоиды также могут приводиться в действие на любой желаемой частоте в пределах диапазона таймера 555. Возможности широтно-импульсной модуляции схемы управления используются для управления уровнем мощности трансформаторов и других катушек. Эта функция также позволяет питать большие или малые двигатели постоянного тока с переменной скоростью от 0% до 100%. Они также могут быть настроены на их резонансную частоту.
Это устройство способно питать множество экспериментов и отлично подходит для любого исследователя, экспериментирующего с импульсной энергией или резонансными приложениями. Вы можете увидеть эксперименты, которые мы провели с катушками Тесла с использованием этого устройства, на странице экспериментов с катушками Тесла.
Самодельный сверхвысоковольтный генератор волшебной палочки статического электричества
Волшебная палочка
01.15.2022 | Просмотров: 4564 | Схемы | автор: ELECTRONOOBS
Поделиться
Это волшебная палочка сверхвысокого напряжения, которую я сделал. Если вы спрашиваете, почему, то несколько месяцев назад я получил электронное письмо от YouTube-канала VSAUCE3 о совместном видео по эпизоду о Гарри Поттере. Но так как я живу в Испании, а их офис находится на другом конце света, наши онлайн-встречи были невозможны в рабочее время, поэтому мы никогда не сотрудничали. Собственно, ютуб-канал ELECTROBOOM должен был сделать для них такой проект, и я размещу ссылку ЗДЕСЬ. Но так как я уже заказал весь материал, печатную плату, высоковольтные конденсаторы и генератор, что ж, я сделаю и этот проект и, возможно, научу вас чему-то новому по пути. Что такое умножитель напряжения, как получить высокое напряжение с помощью некоторых трансформаторов и что можно сделать с таким проектом-волшебной палочкой.
Имейте в виду, что это может быть опасный проект, поэтому, если вы в чем-то не уверены, не делайте этого, всегда используйте соответствующие инструменты и никогда не прикасайтесь к компонентам, находящимся под высоким напряжением. Итак, приступим.
Часть 1 – Части волшебной палочки
Как дела, друзья, с возвращением. Волшебная палочка, подобная этой, состоит из 3 основных частей. Источник постоянного тока, который может быть обычной батареей, такой как эта. Затем нам нужно поднять напряжение с помощью какой-то схемы ZVS для генератора высокого напряжения. Обычно это делается с помощью трансформаторов обратного хода и создает высокочастотное высокое напряжение. Третья часть – множитель напряжения. Для этой части я сделал свою собственную печатную плату, чтобы она выглядела лучше и ее было проще сделать.
В умножителе используется серия удвоителей напряжения, состоящих из диодов и конденсаторов.
Часть 2 – Список деталей
Как я уже говорил, для умножителя напряжения я сделал свою плату и заказал ее в PCBWAY. Если вы хотите такую же печатную плату, бесплатно загрузите файлы GERBER ниже и перейдите на сайт PCBWAY.com, нажмите кнопку «Цитировать сейчас», выберите настройки толщины, количества печатных плат, цвета паяльной маски и сохраните в корзину. Нужен аккумулятор, способный выдавать достаточный ток. Вместе с батареями нам нужен зарядный модуль, поэтому для этого у меня есть зарядное устройство 2S BMS. Нам нужно подключить 8,4 В к этому модулю, и, поскольку я хочу заряжать его с помощью разъема USB, я также добавлю модуль повышающего преобразователя для повышения напряжения с 5 В до 8,4 В. Таким образом, у нас будет серия из USB-кабеля, USB-разъема, повышающего преобразователя, модуля 2S BMS, а затем аккумуляторной батареи из 2 ячеек. Хорошо, теперь у нас есть источник питания постоянного тока.
Затем нам понадобится высоковольтный генератор и плата умножителя.
- 1 х ГЕРБЕР Скачать ССЫЛКА
- 1 x 3D файлы STL Скачать ССЫЛКА
- 2×18650 Батарея ссылка Aliexpress
- 1 х 2S 4A BMS ссылка Aliexpress
- 1 х повышающий преобразователь ссылка Aliexpress
- .
. - См. полный список деталей
Часть 3.1 — Схема платы умножителя
Для изготовления умножителей нам понадобятся высоковольтные конденсаторы и высоковольтные диоды. Это конденсаторы на 15кВ 330пФ. А это диоды на 10кВ. Все, что нам нужно сделать, это пройтись по шелковому слою на печатной плате и собрать умножитель. Мы добавляем все конденсаторы, а затем все диоды. Убедитесь, что вы не размещаете диоды задом наперед, поэтому проверьте катодную линию на шелковом слое печатной платы. Просто чтобы убедиться, что я сделал две одинаковые печатные платы и могу соединить их последовательно, чтобы получить более высокое выходное напряжение.
Часть 3.2 – Схема жезла
Выполните соединения, как показано ниже. Подключите USB-разъем к повышающему преобразователю и установите его выход на 8,4 В. Подключите BMS к батареям. Из аккумуляторов добавляем кнопку и подключаем ее к высоковольтному генератору. Добавьте множитель на выходе и все.
Часть 4 — корпус, напечатанный на 3D-принтере
Загрузите 3D-файлы снизу и распечатайте их из материала PLA. Передняя часть палочки напечатана прозрачным PAL от POLYMAKER. При опрыскивании алкоголем он становится почти прозрачным. Теперь давайте соберем его. Пластиковый корпус палочки состоит из 4 частей. 3 части куда пойдет схема и 1 часть для печатных плат умножителя.
Загрузка файлов 3D STL
Часть 5.1 — Сборка
Соединяем все как на схеме. Установите их внутри нижней части корпуса. Затем добавьте множитель на выходе. Сверху добавьте прозрачную часть. Затем мы заполним его смолой, чтобы он был более изолированным.
