Генерирование электрической энергии. Трансформаторы

В данной теме речь пойдёт о способах генерирования электрической энергии. А также изучим устройство простейшего трансформатора.

Электромагнитная индукция – это явление заключается в том, что при всяком изменении магнитного потока, пронизывающего контур замкнутого проводника, в этом проводнике возникает электрический ток, существующий в течение всего процесса изменения магнитного потока. А полученный таким способом ток называется индукционным током.

Переменным называется ток, периодически изменяющийся со временем.

Для того чтобы в цепи существовал синусоидальный переменный ток, источник в этой цепи должен создавать переменное электрическое поле, изменяющееся синусоидально. На практике синусоидальная ЭДС создается генераторами переменного тока, работающими на электростанциях.

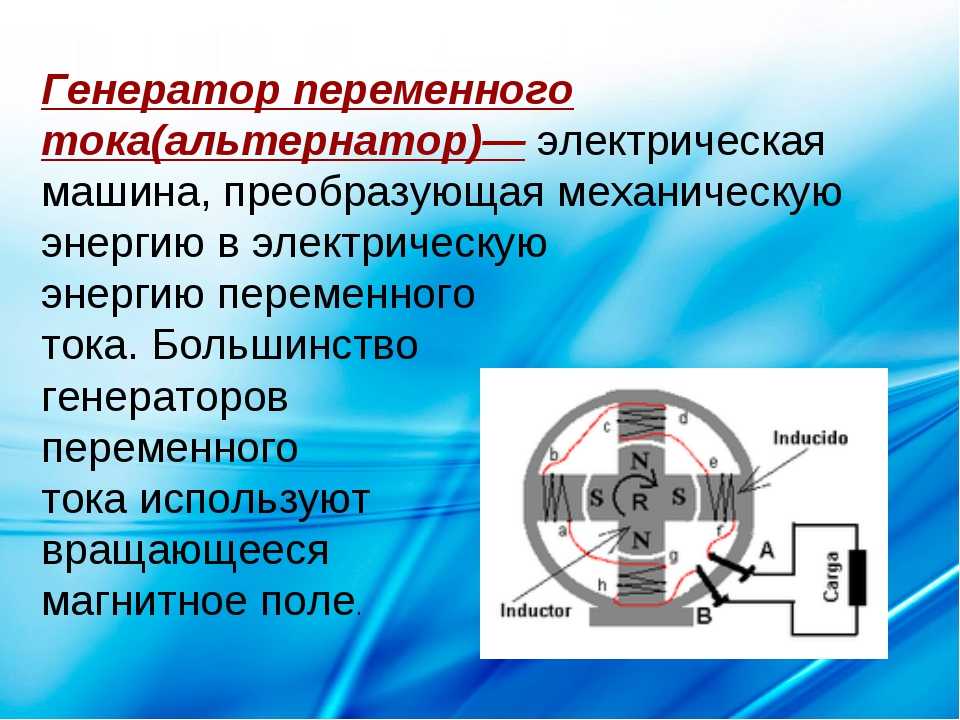

Генераторы — это электрические машины, преобразующие механическую энергию в электрическую

К генераторам относятся гальванические элементы, электростатические машины, термобатареи, солнечные батареи и т.д.

В настоящее время также исследуются возможности создания принципиально новых типов генераторов. Так, например, разрабатываются и уже частично используются топливные элементы, в которых энергия, освобождающаяся в результате реакции водорода с кислородом, непосредственно превращается в электрическую.

Область применения различных генераторов различна и определяется их характеристиками. Так, например, электростатические машины создают высокую разность потенциалов, но они не способны создать в цепи сколько-нибудь значимую силу тока. Гальванические же элементы наоборот могут дать большой ток, но продолжительность их невелика.

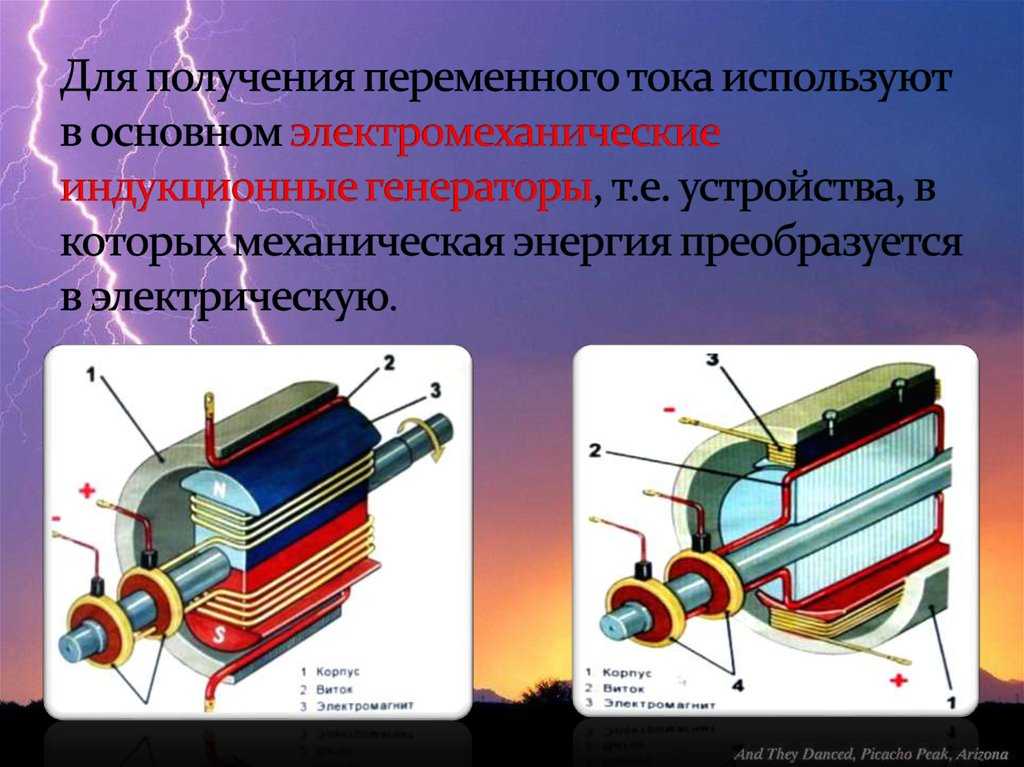

В современной энергетике применяют индукционные генераторы переменного тока, в которых используется явление электромагнитной индукции. Такие генераторы позволяют получать большие токи при достаточно высоком напряжении.

В прошлой теме была рассмотрена простейшая модель такого генератора — рамка с током, вращающаяся в однородном магнитном поле вокруг своей оси.

В настоящее время имеется много различных типов индукционных генераторов. Но все они состоят из одних и тех же основных частей.

Ранее нами рассматривался пример получения индукционного тока в плоском контуре при его вращении в магнитном поле. На этом принципе и работает электромеханической генератор переменного тока. Неподвижная часть генератора, аналогичная магниту, называется статором, а вращающаяся, т. е. рамка, — ротором.

В мощных промышленных генераторах вместо постоянного магнита используется электромагнит.

Зазор между сердечниками статора и ротора делают как можно меньшим для увеличения потока вектора магнитной индукции.

В рассмотренной нами ранее модели генератора, вращается проволочная рамка, играющая роль ротора.

Разумеется, можно было бы поступить и наоборот, т.е. вращать магнит, а рамку оставить неподвижной. В больших промышленных генераторах приводится во вращение именно электромагнит.

Статор промышленного генератора представляет собой стальную станину цилиндрической формы (станина — это основная несущая часть машины, на которой монтируются различные рабочие узлы, механизмы и прочее). Во внутренней его части прорезаются пазы, в которые укладывается толстый медный провод. Именно в них и индуцируется переменный электрический ток при изменении пронизывающего их магнитного потока. Магнитное поле создается

ротором. Он представляет собой электромагнит: на стальной сердечник сложной формы надета обмотка, по которой протекает постоянный электрический ток. Сила тока в обмотках электромагнита, создающего магнитное поле, значительно меньше силы тока, отдаваемого генератором во внешнюю цепь.

Поэтому генерируемый ток удобнее снимать с неподвижных обмоток; а через скользящие контакты подводить сравнительно слабый ток к вращающемуся электромагниту. Ток к этой обмотке подводится через щетки и кольца от постороннего источника постоянного тока, называемого возбудителем.

На рисунке представлена полная схема генератора переменного тока. При вращении ротора какой-либо внешней механической силой, создаваемое им магнитное поле тоже вращается. При этом магнитный поток, пронизывающий витки обмотки статора, периодически меняется, в результате чего в них индуцируется переменный ток.

На тепловых электростанциях ротор генератора вращается с помощью паровой турбины, на гидроэлектростанциях — с помощью водяной турбины.

Обратите внимание, что ротор гидрогенератора имеет не одну, а несколько пар магнитных полюсов. Чем больше пар полюсов, тем больше частота переменного электрического тока, вырабатываемого генератором при данной скорости вращения ротора. Поскольку скорость вращения водяных турбин обычно невелика, то для создания тока стандартной частоты используют многополюсные роторы.

Таким образом, электрическую энергию производят на электростанциях. Но ее каким-то образом надо передать потребителям, часто находящимся очень далеко от станции. Для этого между станцией и потребителем строят

линии электропередач.

Однако при передаче электроэнергии неизбежны потери, связанные с нагреванием проводов. Чем дальше от электростанции находится потребитель тока, тем больше энергии тратится на нагревание проводов и тем меньше доходит до потребителя.

Уменьшение потерь электроэнергии при ее передаче от электростанций к потребителям является важной народнохозяйственной задачей. Из закона Джоуля-Ленца следует, что уменьшить потери можно либо за счет уменьшения сопротивления проводов, либо уменьшения силы тока в них. Сопротивление проводов будет тем меньше, чем больше площадь их поперечного сечения и чем меньше удельное сопротивление металла, из которого они изготовлены. Провода делают из меди или алюминия, так как среди относительно недорогих металлов они обладают наименьшим удельным сопротивлением.

Однако увеличивать же толщину проводов экономически невыгодно, т.к. это ведет к перерасходу дорогостоящего цветного металла, а также возникновению трудностей при закреплении проводов на столбах. Поэтому такой способ снижения потерь практически невозможен.

Поэтому существенного снижения потерь можно добиться только за счет уменьшения силы тока. Но приданной мощности уменьшение силы тока возможно лишь при увеличении напряжения. Без такого преобразования силы тока и напряжения передача электроэнергии на большие расстояния становится невыгодной из-за существенных потерь.

Так, электроэнергия Волжской ГЭС передается в Москву при напряжении 500 кВ, от Саяно-Шушенской ГЭС — при напряжении 750 кВ. Хотя на самих электростанциях генераторы вырабатывают электрическую энергию при напряжениях, не превышающих 20 кВ.

Решение этой важнейшей технической задачи стало возможным только после изобретения трансформатора — устройства, служащего для преобразования силы и напряжения переменного тока при неизменной частоте.

Первый трансформатор был изобретен в 1876 году русским ученым Павлом Николаевичем Яблочковым для питания изобретенных им электрических свечей — нового в то время источника света. А первый технический трансформатор впервые создал Иван Филиппович Усагин в 1882 г.

В основе работы трансформатора лежит явление электромагнитной индукции. Простейший трансформатор представляет собой две изолированные друг от друга катушки (их еще называют обмотками), намотанные на общий замкнутый сердечник. По одной из обмоток (первичной) пропускается преобразуемый переменный ток, а вторичная обмотка соединяется с потребителем.

Переменный ток в первичной обмотке создает в сердечнике переменный магнитный поток, который возбуждает ЭДС индукциив витках каждой обмотки. Сердечник из трансформаторной стали концентрирует магнитное поле так, что магнитный поток существует практически только внутри сердечника и одинаков во всех его сечениях.

Мгновенное значение ЭДС индукции во всех витках первичной или вторичной обмотки одинаково. Согласно закону Фарадея, оно будет определяться формулой

e = –Ф’

где Ф’ — производная потока магнитной индукции по времени.

Если первичная обмотка имеет N₁ витков, а вторичная N₂ витков, то в обмотках индуцируются (без учета потерь на рассеивание магнитного потока) соответственно e₁ и

e₂, а их отношение будет равно

Т.е. возникающие в катушках ЭДС индукции (или самоиндукции) пропорциональны числу витков в них.

Обычно активное сопротивление обмоток трансформатора мало, и им можно пренебречь. В этом случае модуль напряжения на зажимах первичной обмотки примерно равен модулю суммарной ЭДС индукции.

При разомкнутой вторичной обмотке трансформатора ток в ней не идет, поэтому суммарная ЭДС индукции равна напряжению на зажимах вторичной обмотки.

Изменение мгновенных значений ЭДС происходит так, что они одновременно достигают максимума и одновременно проходят через ноль, т.е. изменяются синфазно. Поэтому их отношения можно заменить отношением действующих значений этих ЭДС или отношением действующих значений напряжений.

Отношение числа витков в первичной обмотке к числу витков во вторичной называют коэффициентом трансформации k.

В зависимости от того, какое значение принимает коэффициент трансформации, различают повышающий и понижающий трансформатор.

Его обычно определяют при холостом ходе трансформатора, т.е. при разомкнутой цепи вторичной обмотки.

Если коэффициент трансформации меньше единицы, то трансформатор называется повышающим, а если больше единицы — то понижающим.

При включении во вторичную цепь какой-либо нагрузки (это рабочий ход трансформатора) в ней начинает проходить ток нагрузки (он переменный и такой же частоты). Этот ток создает в сердечнике магнитный поток, направленный по правилу Ленца навстречу потоку первичной обмотки. В результате суммарный поток магнитной индукции в первичной катушке уменьшается, уменьшается и ЭДС, а, следовательно, сила тока будет увеличиваться. Это увеличение силы тока в первичной цепи приводит к увеличению магнитного потока, ЭДС индукции и силы тока во вторичной цепи. Но, как мы знаем, увеличение тока во вторичной цепи сопровождается увеличением тока самоиндукции и, следовательно, уменьшением магнитного потока который только что возрастал.

В конце концов, при постоянной нагрузке устанавливаются определенные магнитный поток, ЭДС индукции во вторичной цепи и ток в первичной цепи. Получается, что трансформатор сам, автоматически регулирует потребление энергии в зависимости от нагрузки во вторичной цепи.

При рабочем ходе трансформатора происходит непрерывная передача энергии из первичной цепи во вторичную.

Мощность, потребляемая в первичной цепи, будет определяться формулой

а выделяемая на нагрузке

Коэффициент полезного действия трансформатора будет определяться отношением выделяемой мощности на нагрузке к потребляемой мощности в первичной цепи.

Однако не вся энергия, вырабатываемая генератором, передается потребителю. При работе трансформатора имеются потери на нагревание обмоток трансформатора, на рассеивание магнитного потока в пространство, на вихревые токи Фуко в сердечнике и его перемагничивание.

Для уменьшения этих потерь принимаются следующие меры:

1) обмотка низкого напряжения делается большего сечения, так как по ней проходит ток большей силы;

2) сердечник делают замкнутым, что уменьшает рассеивание магнитного потока;

3) сердечник делают из изолированных пластин для уменьшения токов Фуко.

Благодаря этим мерам коэффициент полезного действия современных трансформаторов достигает 95—99%, а сдвиг фаз между колебаниями силы тока и напряжения близки к нулю.

Если иногда можно пренебречь потерями в трансформаторе, т.е. считать его коэффициент полезного действия равным 100%, то мощность, потребляемая в первичной цепи, будет равна мощности, выделяемой на нагрузке. Тогда отношение силы тока в первичной обмотке к силе тока во вторичной обмотке будет обратно пропорционально соответствующим напряжениям. А это значит, что увеличивая с помощью трансформатора напряжение, во столько же раз будем уменьшать силу тока и наоборот.

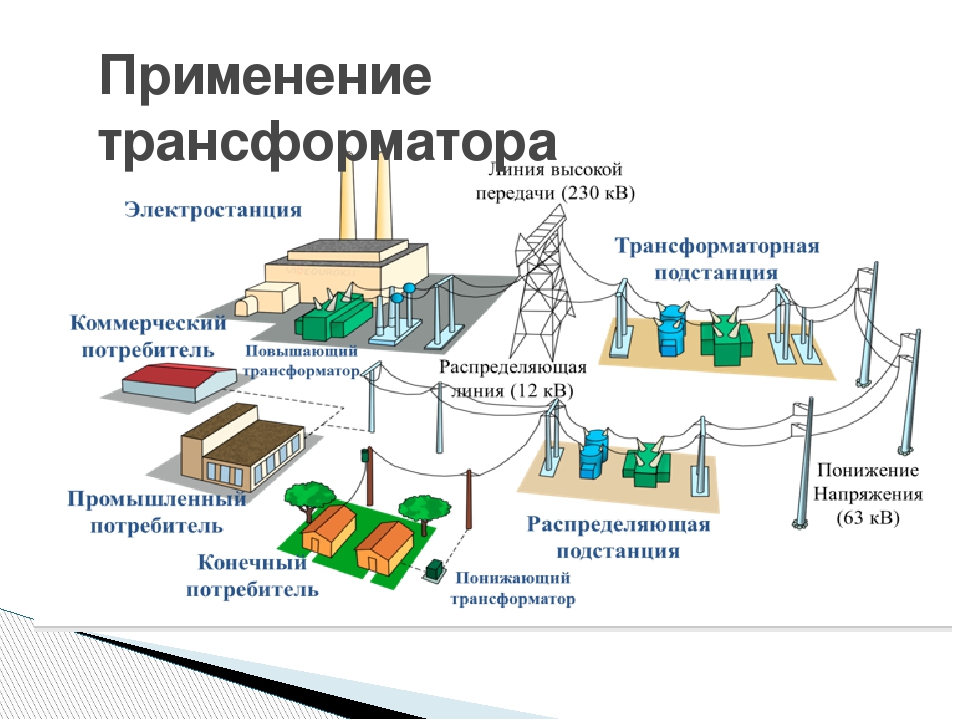

В настоящее время трансформаторы нашли широкое применение, как в технике, так и в быту. Например, для передачи электроэнергии на большие расстояния используются как повышающие, так и понижающие трансформаторы (об этом, кстати, мы более подробно будем говорить в одном из следующих уроков). При подзарядке сотового телефона имеющийся в зарядном устройстве трансформатор понижает напряжение, полученное из осветительной сети до 5.5 В, пригодного для телефона. В телевизоре имеется несколько трансформаторов (как понижающих, так и повышающих), поскольку для питания различных его узлов требуется напряжение от 1,5 В до 25 кВ и так далее.

Основные выводы:

– Генератор переменного тока – устройство, преобразующее механическую энергию в электрическую.

– В современной энергетике применяются индукционные генераторы, работа которых основана на явлении электромагнитной индукции, и позволяющие получить большие токи при достаточно высоком напряжении.

– Конструкций индукционных генераторов существует достаточное количество, однако, неизменными в каждом из них, остаются ротор — подвижная часть генератора, и статор — неподвижная часть генератора.

– Трансформатор – устройство, служащее для преобразования силы и напряжения переменного тока при неизменной частоте.

– Трансформатор характеризуется коэффициентом трансформации, т.е. отношением числа витков в первичной обмотке к числу витков во вторичной обмотке.

– В зависимости от значения этого коэффициента, различают повышающий и понижающий трансформаторы.

Генерирование электрической энергии. Трансформаторы – презентация онлайн

Похожие презентации:

Влияния состава и размера зерна аустенита на температуру фазового превращения и физико-механические свойства сплавов

3D печать и 3D принтер

Газовая хроматография

Видеокарта. Виды видеокарт

Анализ компании Apple

Геофизические исследования скважин

Искусственные алмазы

Трансформаторы тока и напряжения

Транзисторы

Воздушные и кабельные линии электропередач

1. Вынужденные
электромагнитные
колебания
– незатухающие колебания в цепи под
действием внешней, периодически
изменяющейся ЭДС.

4. Никола Тесла (09.07. 1856 – 07.01.1943)

НИКОЛА ТЕСЛА
(09.07. 1856 – 07.01.1943)
Известен как:
Изобретатель,
исследователь.
Переменный
ток,
асинхронная
машина,
магнитное
поле,
радиосвязь.

5. Томас Алва Эдисон (11.02.1847 – 18.10.1931)

ТОМАС АЛВА ЭДИСОН
(11.02.1847 – 18.10.1931)

6. Никола Тесла

НИКОЛА ТЕСЛА

7. Виды генераторов:

ВИДЫ ГЕНЕРАТОРОВ:
Турбогенератор – это генератор,
который приводится в действие
паровой или газовой турбиной.
Дизель-агрегатгенератор, ротор
которого
вращается от
двигателя
внутреннего
сгорания.
Гидрогенератор вращает
гидротурбина
.

10. Общий вид генератора переменного тока с внутренними полюсами; Ротор является индуктором, а статор — якорем

ОБЩИЙ ВИД
ГЕНЕРАТОРА
ПЕРЕМЕННОГО
ТОКА С
ВНУТРЕННИМИ
ПОЛЮСАМИ;
РОТОР
ЯВЛЯЕТСЯ
ИНДУКТОРОМ, А
СТАТОР —
ЯКОРЕМ

11. Схема устройства генератора: 1 — неподвижный якорь (статор), 2 — вращающийся индуктор (ротор), 3— контактные кольца, 4—

СХЕМА УСТРОЙСТВА ГЕНЕРАТОРА:
1 — НЕПОДВИЖНЫЙ ЯКОРЬ (СТАТОР),
2 — ВРАЩАЮЩИЙСЯ ИНДУКТОР (РОТОР),
3— КОНТАКТНЫЕ КОЛЬЦА,
4— СКОЛЬЗЯЩИЕ ПО НИМ ЩЕТКИ
Вращающийся индуктор
генератора I (ротор) и якорь
(статор) 2, в обмотке которого
индуцируется ток
Ротор (индуктор) генератора переменного тока с
внутренними полюсами.

На валу ротора справа
показан ротор вспомогательной машины, дающей
постоянный ток для питания индуктора

14. Схема генератора переменного тока

СХЕМА ГЕНЕРАТОРА
ПЕРЕМЕННОГО ТОКА

15. Генератор переменного тока с постоянными магнитами, однофазный.

ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА С
ПОСТОЯННЫМИ МАГНИТАМИ,
ОДНОФАЗНЫЙ. Статор генератора
1 набран из
тонких фигурных
пластин
электротехническо
й стали. Пакет
пластин скреплен
заклепками.
На полюсах якоря
2 размещены
восемь катушек 3
якорной обмотки.
1 неподвижный сердечник-статор;
2 подвижный сердечник- ротор
(Обмотки-якорь)
(или постоян. магнит
-индуктор)
Первый тип генератор
второй тип генератора
Вынужденные
колебания создаются
генератором.
В генераторе:
– вращается рамка в которой создаются
электромагнитные колебания
– при вращении меняется магнитный поток
через рамку и создаётся ток индукции
BS cos
Мгновенное и амплитудное
значение ЭДС индукции
Ф
i
t
i max BS
e BS sin t Em sin t
е – мгновенное значение ЭДС индукции (в данный момент)
εimax-амплитудное значение ЭДС
ω – циклическая частота переменной ЭДС
магнит
Пар, вода или ветер
катушк
а
Основной элемент
1.

АЭС-атомная электростанция..
2.ТЭС,ТЭЦ тепловые электростанции.
3.ГЭС-гидроэлектростанция.
4.ветровые электростанция.
5.прибойные электростанция.
турбина
Ф ВSNсоs t
Фm ВSN амплетудное значение Ф
i ВS N sin t электродвижущая сила
генератора
m ВS N амплитудаЭДС

21. 2. Преобразование электроинергии

2. ПРЕОБРАЗОВАНИЕ ЭЛЕКТРОИНЕРГИИ

22. Трансформатор

ТРАНСФОРМАТОР
22
Трансформатор
– устройство,
применяемое для повышения
или понижения напряжения
переменного тока.

24. Устройство трансформатора

УСТРОЙСТВО ТРАНСФОРМАТОРА
Сердечник из стальных листов
Условное обозначение на схемах

26. Запиши Характеристики трансформатора

ЗАПИШИ
ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРА
U1, U2 – электрическое напряжение на концах
первичной и вторичной обмоток.
I1, I2
– сила тока в первичной и вторичной обмотках.
N1, N2 – число витков первичной и вторичной
обмоток.
k – коэффициент трансформации.

U 1 N1 I 2
k
U 2 N 2 I1
Коэффициент трансформации –
величина, равная отношению
напряжений в первичной и вторичной обмотках трансформатора
1
N1
U1
k;
k;
k
2
N2
U2
Повышающий трансформатор трансформатор, увеличивающий
напряжение.
если k 1, то
U 2 U 1 , N 2 N1
Понижающий трансформатор трансформатор, уменьшающий
напряжение.
если k 1, то
U 2 U 1 , N 2 N1

30. Запиши КПД трансформатора

ЗАПИШИ
КПД ТРАНСФОРМАТОРА
Р1
и Р2 – мощность тока в первичной и
вторичной обмотках.
η – Коэффициент полезного действия
(КПД)
Р2 I 2U 2
Р1 I1U 1

31. Запиши КПД трансформатора

ЗАПИШИ
КПД ТРАНСФОРМАТОРА
Так
как КПД трансформатора примерно 9498%, то Р2 немного меньше чем Р1. Из этого
следует
I 2U 2 I1U1 I1U1
Сделайте вывод из этого соотношения
Во сколько раз трансформатор увеличивает
напряжение переменного тока, во столько
же раз уменьшается сила тока.

32. Запомни «трансформатор»

ЗАПОМНИ «ТРАНСФОРМАТОР»
Схематическое
обозначение
трансформатора

33. Закрепление «Трансформатор»

»»»»8,10,11
ЗАКРЕПЛЕНИЕ «ТРАНСФОРМАТОР»
»»»»
»»»»
33

English Русский Правила

Энергия – Производство электроэнергии – Данные ОЭСР

Производство электроэнергии определяется как электроэнергия, вырабатываемая из ископаемого топлива, атомных электростанций, гидроэлектростанций (за исключением гидроаккумулирующих), геотермальных систем, солнечных батарей, биотоплива, ветра и т. д. Сюда входит электроэнергия, произведенная только на электростанциях, а также на комбинированных теплоэлектростанциях. электростанции. Включены как производители основного вида деятельности, так и заводы-производители собственных продуктов, если имеются данные. Производители основной деятельности производят электроэнергию для продажи третьим сторонам в качестве своей основной деятельности. Автопроизводители производят электроэнергию полностью или частично для собственного использования в качестве деятельности, поддерживающей их основную деятельность. Оба типа заводов могут находиться в частной или государственной собственности. Этот показатель измеряется в гигаватт-часах и в процентах от общего объема выработки электроэнергии.

Последняя публикация

Публикация статистики мировой энергетики (2019 г.)

Индикаторы

Первичное энергоснабжение
Добыча сырой нефти
Производство электроэнергии
Возобновляемая энергия
Атомные электростанции
Цены на импорт сырой нефти

Показывать:

Диаграмма
карта
Стол

полноэкранный режим
доля
скачать
- Только выбранные данные (.csv)
- Полные данные индикатора (.csv)
Моя доска объявлений
- Добавить это представление
- Перейти к пинборду

Определение

Производство электроэнергии

w3.org/1999/xhtml”> Производство электроэнергии определяется как электроэнергия, вырабатываемая из ископаемого топлива, атомных электростанций, гидроэлектростанций (за исключением гидроаккумулирующих), геотермальных систем, солнечных панелей, биотоплива, ветра и т. д. Сюда входит электроэнергия, произведенная на электростанциях и в комбинированных электростанциях. теплоэлектростанции. Включены как производители основного вида деятельности, так и заводы-производители собственных продуктов, если имеются данные. Производители основной деятельности производят электроэнергию для продажи третьим сторонам в качестве своей основной деятельности. Автопроизводители производят электроэнергию полностью или частично для собственного использования в качестве деятельности, поддерживающей их основную деятельность. Оба типа заводов могут находиться в частной или государственной собственности. Этот показатель измеряется в гигаватт-часах и в процентах от общего объема выработки электроэнергии.

Ссылка

Укажите этот показатель следующим образом:

ОЭСР (2023 г. ), Производство электроэнергии (индикатор). doi: 10.1787/c6e6caa2-en

Исходная база данных

ОЭСР – Производство электроэнергии и теплаБаза данных МЭА Информационная статистика по электроэнергии

Хранилище данныхБаза данных OECD.Stat

Дополнительные показатели, относящиеся к энергетике

Валовой внутренний продукт (ВВП) Индикатор

Грузовые перевозки Показатель

Контейнерные перевозки Показатель

Выбросы в атмосферу и парниковые газы Показатель

Другие публикации, связанные с энергетикой

Публикация World Energy Outlook (2022)

Публикация Key World Energy Statistics (2021)

Публикация данных по ядерной энергии (2022)

Производство электроэнергии и будущее

Деннис Пеннингтон, Расширение Мичиганского государственного университета – 02 апреля 2015 г.

Знаете ли вы, откуда берется ваша сила и сколько она стоит?

Каждый день мы используем электроэнергию, чтобы включить свет, принять душ, приготовить ужин и зарядить мобильные телефоны. Задумывались ли вы когда-нибудь о том, откуда берется энергия для выполнения этих действий или как она попадает в вашу лампочку, кухонную плиту или настенную розетку? В этой статье Расширение Университета штата Мичиган исследует текущие источники и стоимость электроэнергии.

По данным Управления энергетической информации США, в 2013 году в США было произведено 4 058 миллиардов киловатт-часов электроэнергии. На ископаемые виды топлива приходилось в общей сложности 67 процентов, при этом уголь был крупнейшим источником электроэнергии на 39 процентов.процент. Возобновляемые источники энергии составляют лишь 6 процентов от общего объема выработки электроэнергии, а доля ветра составляет 4,12 процента.

Производство электроэнергии в США в 2013 г. по источникам

Заглядывая в будущее, нам необходимо оценить финансовые и экологические затраты на каждую технологию и источник топлива. Идеальный мир должен состоять из дешевой энергии, полученной из возобновляемых ресурсов с наименьшим воздействием на окружающую среду и климат. В то время как ископаемые источники энергии, как правило, производят больше парниковых газов и загрязняют окружающую среду, более чистые и возобновляемые источники энергии являются более дорогостоящими. Это компромисс, который нам придется тщательно оценить и решить, что лучше для нас как страны.

В исследовании, опубликованном в апреле 2014 г. Управлением энергетической информации США под названием «Приведенная стоимость и приведенная недопущенная стоимость новых генерирующих ресурсов в ежегодном энергетическом обзоре 2014 г.», оценивались финансовые затраты на различные технологии производства электроэнергии для производства необходимой нам энергии. Исследователи использовали комплексные системы моделирования для определения капитальных затрат, фиксированных и переменных затрат на эксплуатацию/техническое обслуживание и текущих субсидий для определения приведенной стоимости электроэнергии (LCOE) для станций, вводящихся в эксплуатацию в 2019 году. . Цифры сообщались в долларах за мегаватт-час (МВтч, единица энергии, эквивалентная 1000 киловаттам мощности, используемой непрерывно в течение одного часа). Оценка LCOE позволяет сравнить стоимость производства электроэнергии на разных платформах, технологиях и источниках топлива. Это способ «уравнять правила игры» при сравнении типов генерации.

Средняя LCOE в США (2012 $/МВтч) для станций, вводящихся в эксплуатацию в 2019 году

Тип установки	Общая стоимость системы LCOE
Солнечная тепловая энергия*	223,6
Морской ветер	204.1
Солнечная фотоэлектрическая батарея*	118,6
Интегрированный комбинированный цикл газификации угля (IGCC)	115,9
Работающие на природном газе (турбина усовершенствованного внутреннего сгорания)	103,8
Биомасса	102,6
Обычный уголь	95,6
Усовершенствованная ядерная технология*	86,1
Гидроэлектростанция	84,5
Ветер	80,3
Работа на природном газе (традиционный комбинированный цикл)	66,3
Геотермальная*	44,5

Природный газ в настоящее время дешевле угля для производства электроэнергии. Поскольку компании, производящие электроэнергию, оценивают старение угольных мощностей и принимают решения о модернизации оборудования, легко понять, почему они обращают внимание на природный газ и энергию ветра. Ветер — это возобновляемый ресурс с конкурентным преимуществом в размере 80,30 долларов США за МВтч. Исследование, проведенное Арчером и Джейкобсоном в 2012 году, пришло к выводу, что к 2030 году около четырех миллионов турбин могут обеспечить половину мировой потребности в электроэнергии. Геотермальная энергия выглядит очень привлекательной для домашнего отопления по цене 44,50 доллара за МВтч, но сегодня технологически невозможно производить электроэнергию. в больших масштабах для удовлетворения наших потребностей в электроэнергии.

Этот экономический анализ дает возможность сравнить различные системы и является ценным инструментом при планировании будущего расширения и замены ветхих объектов. Однако это не должны быть единственные данные, используемые для определения того, какую технологию следует использовать для удовлетворения будущего спроса на электроэнергию.
