Формирование файлов Gerber в Altium Designer для производства печатной платы
Далее переходим к закладке «Layers», в которой необходимо сконфигурировать набор слоев, необходимых для изготовления печатной платы.
Устанавливать галочки Plot в правом столбце не нужно, т.к. это приведет к копированию слоя во все выгружаемые слои.
Рис.4. Закладка Layers
TopOverlay – контуры элементов и позиционные обозначения. Выбирать его нужно, если на изготовленной печатной плате Вам требуется соответствующая маркировка на верхней стороне. Важное замечание – маркировка должна присутствовать в библиотечном элементе.
TopPaste – слой паяльной пасты для монтируемых на поверхность элементов. Для изготовления печатной платы этот слой не нужен (не нужно его выбирать). Если требуется изготовление трафарета для последующего нанесения пасты, согласуйте с производителем необходимость предоставления этого файла, т.
к. чаще всего при производстве трафаретов используются слои топологии.
TopSolder – слой формирующий вскрытия в паяльной маске под последующее финишное покрытие контактных площадок и других вcкрытых областей. Выбирать его нужно, если на изготовленной печатной плате Вам требуется паяльная маска на верхней стороне. Вскрытие/закрытие от паяльной маски задается в библиотеке на каждый элемент. Если требуется вскрыть от маски какие то элементы топологии (проводники, полигоны), в соответствующем месте в слое TopSolder необходимо линиями или полигоном изобразить само вскрытие, т. к. масочный слой – инверсный, т. е. все изображенное в слое будет вскрыто от маски. Выбирать его нужно, если на изготовленной печатной плате Вам требуется паяльная маска.
TopLayer – слой топологии на верхней стороне печатной платы. Выбирать его нужно, если в проекте есть топология на этой стороне и она необходима на изготовленной печатной
плате.
PowerPlane – внутренний негативный слой топологии (слой питания).
Выбирать его нужно, если в проекте есть топология в слое и она необходима на изготовленной печатной плате.
MidLayer1 – внутренний позитивный слой топологии. Выбирать его нужно, если в проекте есть топология в слое и она необходима на изготовленной печатной плате.
MidLayer14 – внутренний позитивный слой топологии. Выбирать его нужно, если в проекте есть топология в слое и она необходима на изготовленной печатной плате.
GroundPlane – внутренний негативный слой топологии (слой питания). Выбирать его нужно, если в проекте есть топология в слое и она необходима на изготовленной печатной плате.
BottomLayer – слой топологии на нижней стороне печатной платы. Выбирать его нужно, если в проекте есть топология на этой стороне и она необходима на изготовленной печатной плате.
BottomSolder – слой формирующий вскрытия в паяльной маске под последующее финишное покрытие контактных площадок и других вcкрытых областей.
Выбирать его нужно, если на изготовленной печатной плате Вам требуется паяльная маска на нижней стороне. Вскрытие/закрытие от паяльной маски задается в библиотеке на каждый элемент. Если требуется вскрыть от маски какие то элементы топологии (проводники, полигоны), в соответствующем месте в слое BottomSolder необходимо линиями или полигоном изобразить само вскрытие, т. к. масочный слой – инверсный, т. е. все изображенное в слое будет вскрыто от маски.
BottomPaste – слой паяльной пасты для монтируемых на поверхность элементов. Для изготовления печатной платы это слой не нужен (не нужно его выбирать). Если требуется изготовление трафарета для последующего нанесения пасты, согласуйте с производителем необходимость предоставления этого файла, т. к. чаще всего при производстве трафаретов используются слои топологии.
BottomOverlay – контуры элементов и позиционные обозначения. Выбирать его нужно, если на изготовленной печатной плате Вам требуется соответствующая маркировка на верхней стороне.
Важное замечание – маркировка должна присутствовать в библиотечном элементе.
Слои Mechanical (1-32) – слои для задания конструктива (контура) печатной платы – внешний контур, пазы, пропилы, границы установки компонентов и т. д. При этом правилами зарезервированы:
Mechanical 3 – внутренние вырезы в плате (если они нужны),
Mechanical 4 – контур печатной платы.
KeepOutLayer – слой ограничения размещения топологии на печатной плате.
Top Pad Master – назначение этого слоя, откровенно говоря, не понятно. Для изготовления печатной платы это слой не нужен (не нужно его выбирать).
Bottom Pad Master – назначение этого слоя, откровенно говоря, не понятно. Для изготовления печатной платы это слой не нужен (не нужно его выбирать).
Колонку «Mirror» необходимо оставить пустой, т.
к. для дальнейшей проверки на технологичность изготовления печатной платы требуется такое же ее представление как и в проекте, а уже при выводе фотошаблонов производитель отзеркалит требуемые слои самостоятельно, в зависимости от типа фотоплоттера.
Необходимость наличия галочки в поле «Include unconnected mid-layer pads» (включая неподключенные площадки на внутренних слоях) для многослойных печатных плат можно согласовать с производителем. Для нашего производства ее лучше поставить.
Закладка «Drill Drawing» необходима для установления соответствия диаметрам отверстия соответствующих символов для формирования графических карт сверления. Его мы пропускаем, т. к. на современных производствах сверление выполняется на станках с ЧПУ и в картах нет необходимости.
Формат Gerber. Общий обзор | САПР-журнал
Алексей Якубенко 18.09.2013 Статьи 0
Несмотря на многообразие оборудования для производства печатных плат, его производители как-то умудряются найти общий язык между собой, с производителями печатных плат и конструкторами.
В результате, в отличие от программ для трассировки печатных плат, каждая из которых использует свой собственный формат данных, количество форматов для управления таким оборудованием, то есть технологических форматов, описывающих топологию печатных плат, можно буквально «по пальцам пересчитать». Наибольшее распространение получил формат под названием Gerber. Его ещё иногда называют «хребтом электронной промышленности». К сожалению, русскоязычной информации на эту тему не так уж и много. А она необходима. Больше всего она необходима технологам, занимающимся подготовкой печатных плат к производству. Но и конструкторам она тоже частенько нужна. Например, для того, что бы правильно сформировать gerber-файлы перед отправкой на производство. Попробуем слегка приоткрыть завесу сей «стра-а-ашной тайны».
Немного истории
Формат Gerber взял своё имя от несуществующей ныне компании Gerber Systems Corporation, бывшей в своё время ведущим производителем фотоплоттеров. Этот формат был задействован в далёком 1980-м году, и его первоначальная итерация представляла собой, так называемый, Standart RS-274-D.
С течением времени аппаратура для производства плат развивалась, а платы становились всё сложнее и сложнее. Соответственно этому, развивался и Gerber. В результате он превратился в целое семейство форматов. В целях стандартизации в 1997-м году всё это семейство было сведено в один формат, и, таким образом, появился так называемый расширенный Gerber (Extended Gerber), или RS-274X. Фактически, новый формат стал стандартом для данных, описывающих топологию печатных плат. С 1997 года было произведено несколько изменений данного формата с целью его адаптации к развивающимся технологиям.
Ну, а компания Gerber Systems Corporation в 1998 году прекратила своё независимое существования. Она вошла в состав группы компании Barco в качестве подразделения Barco ETS, занимающегося вопросами технологии производства печатных плат. В настоящее время она носит название Ucamco.
Ещё немного истории, но уже другой…
Что бы было проще понять «идеологию» формата Gerber, рассмотрим, от чего отталкивались его разработчики.
Первые фотоплоттеры представляли собой, по сути, графопостроители с ЧПУ. Следовательно, и формат Gerber представляет собой программу для управления такими графопостроителями. Рассмотрим, принцип действия первых фотоплоттеров.
Рис.1 Принцип действия фотоплоттеров
Апертура – отверстие определённой формы. Луч света, проходя через апертуру на апертурном колесе, затвор и систему оптики, попадает на расположенный на координатном столе фотошаблон и оставляет на нём пятно. Это пятно по форме повторяет форму апертуры. Если при этом координатный стол двигается относительно осей X и Y, то на фотошаблоне «вычерчивается» линия, толщина и форма концов которой зависят от выбранной апертуры. Нужная апертура выбирается поворотом апертурного колеса таким образом, что бы она оказалась ровно напротив источника света. Открываясь или закрываясь, затвор «включает» или «выключает» «вычерчивание».
Для данной системы программа управления состоит из команд, которые управляют затвором, положением координатного стола и выбором апертуры.
Опираясь на этот относительно нехитрый набор, на фотошаблоне можно построить практически любое изображение. Первоначальный стандартный Gerber как раз и состоит из подобного набора команд. Слегка забегая вперёд, необходимо отметить, что в отличие от расширенного Gerber, стандартный не имеет в своём составе файлов данных об апертурах. Для них формируется отдельный файл.
Рис.2 Фотоплоттер
И последний «исторический факт», на который стоит обратить внимание. Первые фотоплоттеры управлялись при помощи программ, записанных на перфоленты или магнитные ленты. Как следствие – данные устройства были чувствительны к объёму программ, что наложило свои особенности на задание координат. Вместо запятой, отделяющей дробную часть числа, используются такие параметры, как «количество цифр перед запятой» (Digits Integer) и «количество цифр после запятой» (Digits Decimal). Каждый из них представляет собой по две цифры. Суть в следующем: запятая – определённый символ, занимающий определённое место в памяти.
Рис.3 Магнитная лента
Вторая особенность – отсечение относительно ненужной информации – ведущих или замыкающих нулей. Суть в том же – символ нуля занимает определённое место в памяти. Поэтому из координат удаляются все ведущие или все замыкающие нули, а вместо этого делается одна запись, представляющая собой один символ, что так же значительно сокращает объём программы. И, наконец, третья особенность – возможность не указывать одну или обе координаты. Такой подход позволяет сократить объём программы за счёт случаев, когда последующая координата не меняется или меняется только по одной из осей. В этом случае неизменяющееся значение можно вообще не указывать.
Рис.4 Перфолента
Естественно, с течением времени аппаратура для производства плат постоянно развивалась.
В настоящее время фотоплоттеры представляют собой скорее принтеры, чем графопостроители. Однако идеология и терминология программ для построения рисунка топологии печатной платы осталась неизменной.
Gerber с точки зрения файловой системы
Модель печатной платы в формате Gerber представляет собой набор файлов. Каждый файл описывает только один слой платы, независимо от его назначения. То есть, и для каждого слоя металлизации, и для каждого слоя шелкографии, и так далее, формируется отдельный gerber-файл. Иными словами, будут одновременно верны оба определения: «для описания одного слоя печатной платы нужен один gerber-файл» и «один gerber-файл описывает один слой печатной платы».
Стоит обратить внимание на то, что gerber-файлы используются не только для вычерчивания топологии слоёв, но и для обработки контуров плат, и для создания трафаретов для паяльной пасты. Более того, формат файлов сверления является прямым наследником Gerber.
С точки зрения расширенного Gerber, каждый gerber-файл – законченная программа, не требующая дополнительных файлов или иных внешних параметров.
В то же время при применении gerber-файлов старого образца – RS-274-D – требуется дополнительный файл апертур, поскольку сами gerber-файлы в данном случае не содержат данных об апертурах.
Каждая программа является «однопроходной». То есть, структура управляющих кодов построена таким образом, что при создании изображения коды считываются и выполняются последовательно и при этом не происходит возвратов в начало программы или на какую-либо её строку.
Gerber-формат является векторным форматом, то есть по его данным формируется изображение, не зависящее от разрешения.
Каждый gerber-файл является текстовым файлом. При этом расширение *.txt используется крайне редко. Как правило, расширение gerber-файла соответствует типу его слоя. Каждый разработчик программного обеспечения, оперирующего gerber-данными, закладывает свои правила определения расширений. В таблице 1 приведены наиболее распространённые расширения.
Таблица 1. Наиболее распространённые расширения gerber-файлов
| Тип слоя | Расширение |
| Верхний слой металлизации | *. art01, *.gtl, *.cmp, *.top, *.gtl, *.layer1, *.soldcom, *.comp |
| Нижний слой металлизации | *.art02, *.gbl, *.bottom, *.sld, *.bot, *.GBL, *.layer2, *.soldsold,*.sol |
| Внутренний слой | *.art, *.in, *.internal, *.gt1, *.gt2, *.gt3, *.gt4, *.gt5, *.gt6, *.g1, *.g2, *.g3, *.g4, *.g5, *.g6 |
| Негативный экранный слой | *.pgp, *.pwr, *.gp1, *.gp2, *.gp3, *.gp4, *.gp5, *.gp6, *.gnd, *.ground |
| Позитивный экранный слой | *.pgp, *.pwr, *.gnd, *.ground |
| Слой сверловки | *.dd01, *.gd1, *.gg1, *.drill, *.drl, *.tap, *.nc1, *.dd02, *.gd, *.gg, *.drill, *.drl, *.tap, *.nc2, *.dd, *.gd, *.gg, *.drill, *.drl, *.tap, *.nc3, *.nc4, *.nc5 |
| Верхний слой шелкографии | *.sst01, *.gto, *.top silk, *.silk, *.slk, *.sst, *.ts, *.skt |
| Нижний слой шелкографии | *.sst, *.bsilk, *.gbo, *.ssb, *.bot silk, *.silk, *.bs, *.skb |
| Верхний слой маски | *. sm01, *.cmask, *.gts, *.tmask, *.tmk, *.smt, *.mask1, *.maskcom, *.tr, *.top mask, *.mst |
| Нижний слой маски | *.sm, *.gbs, *.bmask, *.bmk, *.smb, *.mask2, *.masksold, *.br, *.bot mask, *.msb |
| Верхний слой пасты | *.sp01, *.gtp, *.tm, *.top paste, *.paste, *.pst |
| Нижний слой пасты | *.sp02, *.gbp, *.bm, *.bot paste, *.paste, *.psb |
| Периметр платы | *.BDR, *.gko, *.border, *.out |
| Список цепей | *.ipc, *.net |
Рис.5 Пример реального набора gerber-файлов, сформированных средствами Altium Designer
Немного подробнее про апертуры
Апертура – основной инструмент формирования топологического рисунка, она представляет собой «пятно» определённой формы. С её помощью фотоплоттер прорисовывает все элементы топологии за исключением полигонов (а в случае формата RS-274-D – и полигоны тоже). Можно сказать, что это аналог карандашей, но с той разницей, что апертуры отличаются друг от друга не цветом, а формой.
Апертуры делятся на два типа – стандартные и макроапертуры.
Рис.6 Стандартные апертуры
Чаще всего используются стандартные апертуры. Макроапертуры могут быть любой формы.
Рис.7 Пример макроапертур
Для формирования линии, как правило, используется апертура круглой формы с диаметром, соответствующим ширине линии. Данная апертура «передвигается» из одной точки в другую по определённой траектории. Аналогичным образом могут использовать как стандартные апертуры, так и макроапертуры любой формы.
Рис.8 Пример «вычерчивания» линии
Синтаксис
Допустимым набором символов в gerber-файлах являются символы с 32 по 126 7-битной ASCII-таблицы, а так же символы под номерами 10 (LF, Line Feed) и 13 (CR, Carriage Return). Все остальные символы являются недопустимыми. LF и CR могут использоваться как разделители строк. Разделители строк могут использоваться только между блоками данных и в составе макроапертур.
Символы «*» и «%» зарезервированы. Первый может быть использован только в качестве символа конца блока данных, второй – только как ограничитель параметров. Символ пробела может быть использован лишь в комментариях. Разработчики формата gerber настоятельно рекомендуют каждый новый блок данных начинать с новой строки, что улучшает «читабельность» программы, никак не влияя при этом на построение изображений.
В составе программ допускается применять имена для идентификации макросов, изображений и уровней. В именах можно использовать все допустимые символы, за исключением пробела, CR, LF, «%» и «*». Длина имён не должна превышать 255 символов. Имена не могут начинаться с цифр и символов «+» и «-».
Описание платы в формате Gerber состоит из блоков данных и объявлений. Блоки данных – это низшие синтаксические элементы, из которых строится программа. Каждый блок данных должен заканчивать символом конца блока данных, как правило – «*». Каждый блок данных может содержать один или несколько параметров, кодов или координат.
Примеры блоков данных:
X2Y0D02*
G01X5000Y0D01*
Несколько блоков данных могут объединяться в высшие синтаксические элементы – объявления. По сути, gerber-программа представляет собой последовательность объявлений. Объявления могут содержать как один блок данных, так и группу. Если в объявлении присутствуют параметры, то оно представляет собой «объявление параметров» и заключается между символами «%». Примеры объявлений:
G02X0Y100I-400J100D01*
%AMDONUTFIX*1,1,0.100,0,0*1,0,0.080,0,0*%
Gerber оперирует тремя типами данных:
- параметры
- функциональные коды;
- координаты.
Параметры определяют характеристики gerber-файлов. Параметры, определяющие характеристики всего gerber-файла, должны располагаться в его начале, остальные – в соответствующем месте. Блоки данных, содержащие параметры, являются «объявлениями параметров», заключаются между символами «%», и их длина не может быть более 4096 символов.
Объявления параметров состоят из двух-символьного параметрического кода, определяющего назначение параметра, и следующих за ним параметрических данных. В большинстве случаев параметры состоят из одного блока данных. При этом символ конца блока данных должен располагаться непосредственно перед символом «%». Параметры макроапертур могут состоять из нескольких блоков данных. Для хорошей читаемости, разработчики gerber рекомендуют каждый блок данных начинать с новой строки. Примеры объявлений параметров:
%FSLAX23Y23*%
%LPD*%
%AMA1bo*
1,1,0.00591,-0.02829,0.02477*%
Функциональные коды определяют действия, необходимые для прорисовки топологии слоя. Они состоят из буквенного символа D, G или M и двух цифр. Например, D01 или M02.
Координаты определяют текущую точку, в которой необходимо совершить текущее действие. Координаты записываются в форме:
[X(число)][Y(число)][I(число)][J(число)].
«X» и «Y» – координаты по осям X и Y, «I» и «J» — сдвиг по тем же осям. Квадратные скобки указывают на то, что каждую из координат или сдвигов возможно опустить. Вместо опущенной координаты подразумевается соответствующая координата из предыдущего блока данных. Вместо опущенного смещения подразумевает ноль. Примеры задания координат:
X5298Y5923
X5303
Y5924
X+100I-50
X200Y200I50J50
Как определить систему измерений и способ задания координат
В практике любого инженера иногда возникает необходимость определить такие параметры gerber-файлов, как система измерений и способ задания координат. Данное действие несложно, достаточно лишь открыть gerber-файл как текст в любом текстовом редакторе, найти в его начале описанные ниже строки и расшифровать их.
Система измерения и способ задания координат определяют характеристики всего gerber-файла, поэтому, как уже говорилось выше, они объявляются в начале файла.
Строка, объявляющая способ задания координат, выглядит следующим образом:
%FS(L/T/D)(А/I)(Xa)(Yb)*%, где
FS – начало строки объявления параметров.
L/T/D – подавление нулей:
- L – ведущих,
- T – конечных,
- D– нули не подавляются.
А/I – режим координат:
- A – абсолютный,
- I – относительный.
Xa, Yb – количество знаков целой и дробной частей (подставляется вместо a, b).
Пример подобной строки:
%FSDAX56Y56*%
В данном примере объявляется следующее: FS – начало строки объявления параметров, D – нули не подавляются, A – абсолютный режим координат, X56Y56 – 5 цифр целой части и 6 – дробной, * – конец строки объявления параметров.
Строка объявления системы измерений бывает двух видов: %MOMM*% – координаты заданы в миллиметрах, %MOIN*% – координаты заданы в дюймах.
В качестве заключения
Мы рассмотрели лишь общие вопросы, связанные с форматом Gerber. На самом деле, тема гораздо более обширна. Для более глубоко изучения данного формата можно обратиться к документуThe Gerber File Format Specifications, разработанного компанией Ucamco. Его можно найти здесь — The Gerber File Format Specification, или — пройдя по ссылке http://www.ucamco.com/en-us/downloads.aspx.
About Алексей Якубенко
View all posts by Алексей Якубенко →
Облегчаем работу с блоками в AutoCAD
История бренда AutoCAD
Объяснениефайлов Gerber: понимание их роли в производстве печатных плат на наших семейных мероприятиях. Я не совсем уверен, какое колдовство задействовано в приготовлении такой вкусной еды. Я знаю, что в дополнение к годам практики, которые ушли на развитие этих кулинарных навыков, есть еще и книга заклинаний: передающаяся из поколения в поколение история семейных рецептов, используемых для приготовления этих пиршеств.
После того, как вы спроектировали печатную плату, ваш контрактный производитель создаст надежные печатные платы на основе вашего дизайна. Однако, как и для наших замечательных семейных праздников, вашему CM требуется больше, чем просто сырье для производства ваших досок, им также нужен хороший рецепт. Этот рецепт находится в производственной документации, которую вы создаете. Поэтому ваша документация должна быть полной и точной.
Одним из наиболее важных документов, которые вы создадите для этого процесса, является файл Gerber, который используется для изготовления необработанной печатной платы. Чтобы помочь вам лучше подготовиться, посмотрите, как объясняются файлы Gerber и как они используются при производстве вашей печатной платы.

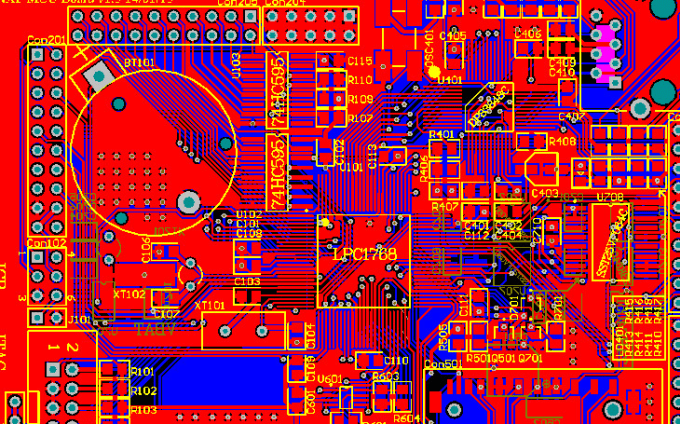

Описание файлов Gerber: что такое файл Gerber?
Файлы Gerber — это открытые файлы векторного формата ASCII, которые содержат информацию о каждом физическом слое вашей платы. Объекты печатной платы, такие как медные дорожки, переходные отверстия, контактные площадки, паяльная маска и изображения шелкографии, представляются в виде кода flash или draw и определяются набором векторных координат.
Эти файлы используются производителями печатных плат для преобразования деталей вашего проекта в физические свойства печатной платы.
Файлы Gerber обычно генерируются используемым вами программным обеспечением для проектирования печатных плат, хотя процесс этого зависит от каждого инструмента САПР. Большинство современных файлов Gerber создаются в соответствии с форматом RS-274X Gerber, который заменяет устаревшие форматы, такие как стандарт RS-274-D Gerber. Будучи текстовым файлом, данные Gerber не обязательно должны иметь конкретное идентифицирующее имя файла, но им часто присваивается общее расширение, такое как .gb или .gbr.
Использование файлов Gerber в производстве печатных плат
Используемая сегодня технология производства печатных плат прошла долгий путь за последние десятилетия. Ранее для создания инструментальной пленки, используемой в процессе производства печатных плат, использовались векторные фотоплоттеры. Сфокусированный свет, проходящий через апертуру, использовался для экспонирования пленки для создания вспышек и рисунков для каждой отдельной площадки и следа.
Доступен был лишь минимальный набор апертур, и дизайнерам приходилось проявлять изобретательность, ограничивая свои вспышки и линии только теми апертурами, которые были им доступны. Эти старые векторные машины теперь были заменены более новой породой, которая использует растровый лазерный процесс для экспонирования пленки. Для больших кусков пленки, на которых было много рисунков, векторному фотоплоттеру может потребоваться много часов. Это время было сокращено до нескольких минут с помощью лазерного плоттера.
История файла Gerber восходит к потребностям оригинальных векторных фотоплоттеров. Чтобы дать плоттеру инструкции, файл Gerber содержал минимальную информацию о конфигурации плоттера и координаты X / Y, за которыми следовала команда вспышки или рисования, а также какое положение апертуры использовать. За год функциональность данных Gerber увеличилась; теперь он включает дополнительную информацию о конфигурации, а также определения макросов и диафрагмы.
Используемые сегодня лазерные плоттеры по-прежнему используют ту же информацию Gerber, но ограничения апертуры старых векторных плоттеров больше не применяются.
Лазерные плоттеры преобразуют координаты Гербера в растровый файл, и эта информация указывает лазерному плоттеру, как, где и что должно быть создано на пленке. Например, определения апертуры передают толщину и размеры дорожек и контактных площадок, в то время как команды рисования определяют, должны ли быть созданы линии, полигональные заливки или вспышки. Затем лазер проходит по пленке, экспонируя изображение.
Однако время не стоит на месте, и мир файлов Gerber продолжает меняться. Производители печатных плат теперь начали использовать прямую лазерную визуализацию для создания изображений печатных плат непосредственно на меди, минуя необходимость в пленке. Существуют также новые форматы баз данных, которые используются для создания изображений печатных плат, содержащих гораздо более интеллектуальные данные о конструкции платы, такие как данные о подключении к сети. Но можно с уверенностью сказать, что файлы Gerber еще какое-то время будут оставаться в своем нынешнем виде, и вам нужно знать, какую роль они играют в производстве печатных плат.
Как создать файлы Gerber в проекте печатной платы
После завершения проектирования и окончательной проверки следующим шагом будет создание файлов Gerber для производителя вашей печатной платы. Процесс этого зависит от программного обеспечения для проектирования печатных плат, которое вы используете. В некоторых старых инструментах может потребоваться много шагов для настройки и создания файлов, но сегодня большинство пакетов САПР упростили процесс создания этих файлов.
Обычно файлы Gerber, которые вам необходимо создать, представляют собой отдельные файлы для каждого физического слоя платы. Если ваша печатная плата представляет собой шестислойную плату с четырьмя сигнальными слоями и двумя плоскостями для питания и земли, вам потребуется вывести эти слои в шесть файлов Gerber. Кроме того, вам потребуется создать отдельный файл Gerber для верхнего и нижнего слоев паяльной маски, верхнего и нижнего слоев шелкографии (при необходимости) и верхнего и нижнего слоев паяльной пасты (при необходимости).
Количество слоев шелкографии и пасты будет зависеть от того, требует ли ваш дизайн шелкографии и пасты как на верхней, так и на нижней части доски. Некоторые производители могут запросить дополнительные слои Gerber для очертаний платы или информации о производстве и сборке, но эти запросы обычно касаются уникальных конфигураций дизайна.
Перед созданием файлов вам также потребуется настроить генератор файлов Gerber, чтобы единицы измерения, форматы и стандарты были настроены в соответствии с вашими стандартами проектирования и стандартами вашего производителя. Хотя это и не файл Gerber, файл сверления ЧПУ обычно создается вместе с файлами Gerber. Этот файл указывает сверлильным станкам, используемым производителем плат, где сверлить отверстия в плате. Этот файл очень похож на файл в формате Gerber, поскольку он также содержит информацию о размере бурения и векторные данные для различных местоположений бурения.
Документация после файлов Gerber
Наконец, не забудьте задокументировать свои файлы Gerber, NC Drill и другие производственные файлы, чтобы ваш контрактный производитель мог построить плату в соответствии с вашими намерениями.
Вам нужно будет создать производственные и сборочные чертежи, выбрать и разместить данные, тестовые данные, схематический список цепей, а также файл readme для завершения процесса. Лучшее, что вы можете сделать, — это поработать вместе с вашим CM, чтобы точно знать, что им нужно от вас для достижения наилучших результатов.
Если вы ищете CM, который найдет время, чтобы работать вместе с вами, чтобы убедиться, что ваша сборка печатной платы построена так, как вы задумали, и соответствует самым высоким стандартам , ищите нет дальше ВСЕ. Свяжитесь с нами по телефону сегодня, чтобы узнать больше о партнерстве с нами для вашего следующего проекта.
Что такое Gerber-файл печатной платы?

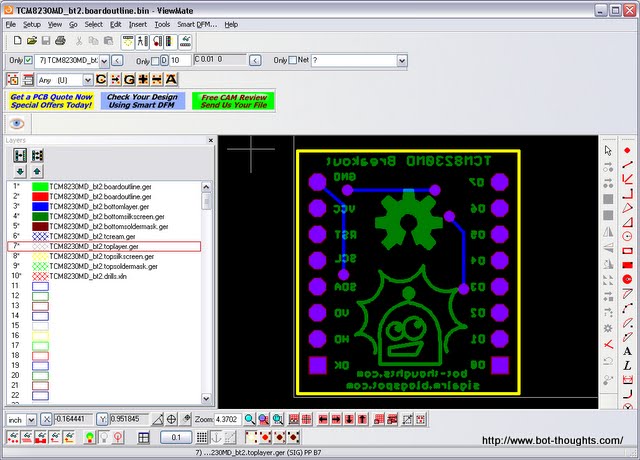

Гербер-файл — это программный файл, который предоставляется компании-производителю печатных плат для изготовления печатных плат в соответствии с требуемой спецификацией. Файл PCB Gerber представляет собой двухмерное графическое представление каждого слоя печатной платы, где дорожки, контактные площадки и переходные отверстия представлены различными линиями и формами.
Это универсальный способ сообщить машине, как создать печатную плату на основе предоставленной информации. Файл Gerber — это самый первый шаг в изготовлении печатной платы. Это широко признанный стандарт проектирования печатных плат среди производителей и заказчиков.

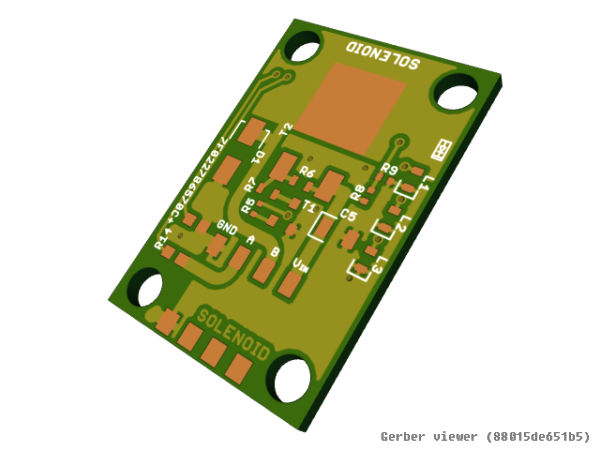

Гербер-файл печатной платы хранит всю информацию, такую как ширина и длина дорожек, расстояние между отверстиями, количество меди и т. д. Эти данные очень важны для проектирования печатной платы, чтобы можно было обслуживать конечное приложение. Это просто выглядит как изображение слоя платы и его элементов.
Формат файла Gerber
Формат файла Gerber назван в честь компании Gerber Scientific Instruments, пионера в производстве фотоплоттеров. Первоначальным форматом Gerber был стандарт EIA RS-274D, который состоял из командного файла для каждого проводящего слоя и файла описания инструмента. Командный файл состоял из серии коротких команд, за каждой из которых следовал набор координат X и Y.
Эти координаты X-Y использовались фотоплоттером для создания графики.
Файл Gerber не зависит от программного обеспечения, поэтому его могут использовать все компании, производящие печатные платы, независимо от того, какое оборудование или программное обеспечение они используют. Наиболее часто используемый формат файла Gerber — «RS-274X». Он включает в себя команды и координаты для рисования линий и фигур. Этот формат доступен в удобочитаемом тесте. Это упрощает открытие файла в текстовом редакторе для просмотра команд.
Версии файлов Gerber: Существует три версии форматов Gerber.
• Gerber X2: Последний формат Gerber с данными и атрибутами стека.
• RS-274-X: Расширенная версия формата Gerber, широко используется.
• RS-274-D: Самая старая версия формата Gerber, которая постепенно заменяется RS-274-X.
Каждый файл Gerber представляет только один слой платы.
