Герконы и герконовое реле

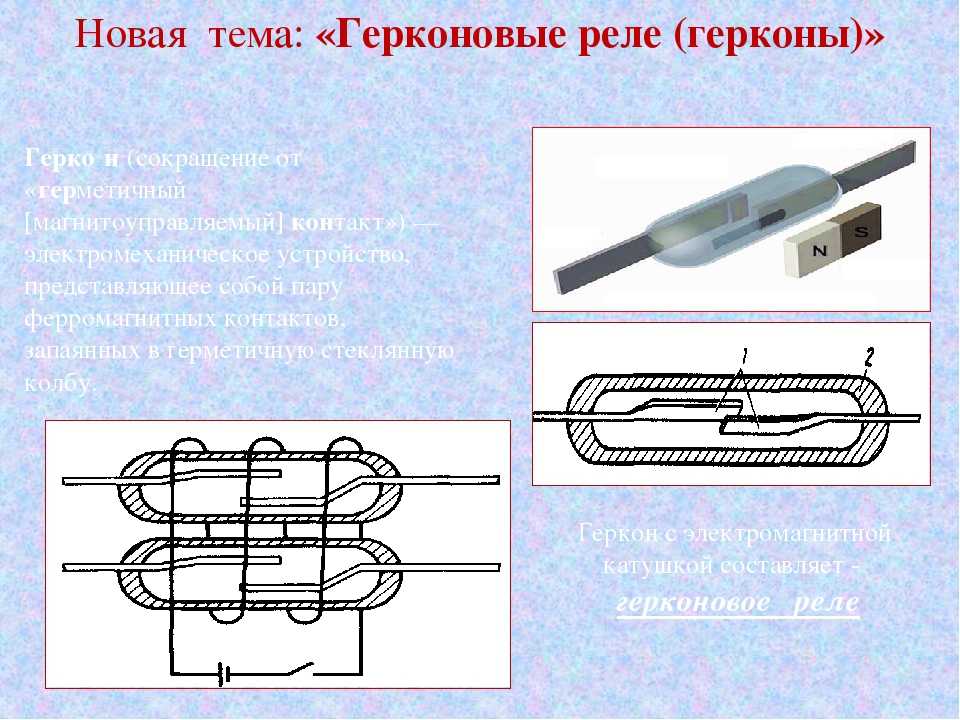

Герко́н (сокращение от «герметичный [магнитоуправляемый] контакт») — электромеханическое устройство, представляющее собой пару ферромагнитных контактов, запаянных в герметичную стеклянную колбу. При поднесении к геркону постоянного магнита или включении электромагнита контакты замыкаются. Герконы используются как бесконтактные выключатели, датчики близости и т. д.
Геркон с электромагнитной катушкой составляет герконовое реле.
Существуют также герконы, размыкающие цепь при возникновении магнитного поля, и герконы с переключающей группой контактов.
Герконы различаются также по конструктивным особенностям. Они бывают сухими (с сухими контактами) и ртутными, в которых капля ртути смачивает контактирующие поверхности, уменьшая их электрическое сопротивление и предотвращая вибрацию пластин в процессе работы.
Отличие геркона от датчика Холла:
- геркон — это элемент, механически замыкающий (или размыкающий) электрическую цепь при должном изменении напряженности магнитного поля;
- датчик Холла — это полупроводниковое устройство, через которое во время работы протекает электрический ток и возникает поперечная разность потенциалов, пропорциональная напряженности магнитного поля.
Содержание
|
Параметры
- Магнитодвижущая сила срабатывания — значение напряженности магнитного поля, при котором происходит замыкание контактов геркона.
- Магнитодвижущая сила отпускания — значение напряженности магнитного поля, при котором происходит размыкание контактов геркона.
- Сопротивление изоляции — электрическое сопротивление зазора между сердечниками (в разомкнутом состоянии).
- Сопротивление контактного перехода — сопротивление контактной области, которая образуется при замыкании сердечников.
- Пробивное напряжение — напряжение, при котором происходит пробой геркона.
- Время срабатывания — время между моментом приложения управляющего магнитного поля, и моментом первого физического замыкания электрической цепи герконом.
- Время отпускания — время между моментом снятия приложенного к геркону магнитного поля, и моментом последнего физического размыкания электрической цепи герконом.
- Емкость — электрическая емкость между выводами геркона в разомкнутом состоянии.
- Максимальное число срабатываний — число срабатываний, при котором все основные параметры геркона остаются в допустимых пределах.
- Максимальная мощность — максимальная мощность, коммутируемая герконом.
- Коммутируемое напряжение
- Коммутируемый ток
Преимущества
Геркон
- Контакты геркона находятся в вакууме или в инертном газе и слабо обгорают, даже если при замыкании или размыкании между контактами возникает искра.
- Долговечность герконов. Считается, что если не бить геркон и не пропускать очень большие токи, то срок службы геркона бесконечен, (хотя в технических данных на герконы указаны ограничения, 108—109 и больше срабатываний).
- Меньший размер по сравнению с классическим реле, рассчитанным на такой же ток.
- Отсутствие необходимости применения тугоплавких и драгоценных металлов для контактов.
- Герконы почти бесшумны.
- Высокое (относительно классических реле) быстродействие.
Недостатки
- Наличие дребезга при включении, что влечет за собой множественные срабатывания за небольшой промежуток времени.
- Дороговизна и больший вес по сравнению с открытыми контактами.
- Необходимость создания магнитного поля.
- Сложность монтажа.
- Хрупкость — герконы нельзя использовать в условиях сильных вибраций и ударных нагрузок.
- Ограниченная скорость срабатывания
- Иногда контакты «залипают» (остаются в замкнутом состоянии) — такой геркон подлежит замене.
Применение
- Клавиатуры — клавишных синтезаторов и компьютеров (в клавиатурах компьютеров практически не используется с середины 1990-х годов) (удачное использование всех достоинств геркона).
- Клавиатуры промышленных приборов, где требуется долговечность и взрывобезопасность.
- Датчики: охранные (датчик открытия двери), велокомпьютеров, верхней крышки ноутбука (открытие и закрытие) и т. п.
- Подводное оборудование: фонари для дайвинга, подводной охоты.
- Лифты: датчики позиционирования кабины
- Телерадиоаппаратура
- Электронные счётчики тока 1 фазные и 3х фазные (используемые в многоквартирных домах,в промышленности)
Основная тенденция — замена герконов твердотельными датчиками Холла.
- Особая область применения – устройства для передачи дискретных сигналов управления и защиты от перегрузок по току высоковольтных электро- и радиотехнических установок, таких как мощные лазеры, радары, радиопередающие устройства, электрофизические установки и др. виды аппаратуры, работающей под напряжениями 10 – 100 кВ. Специально для этих видов аппаратуры В. И. Гуревичем разработаны герконовые реле с высоковольтной изоляцией, так называемые “геркотроны” или “высоковольтные изолирующие интерфейсы”, описанные в его книгах (см. ниже).
ниже).См. также
- Герсикон
- Гезакон
- «Сухой контакт»
Ссылки
- Что такое герконы, как они устроены и работают?
- Gurevich V. Electric Relays: Principles and applications, CRC Press, 2005, 704 pp.
- Гуревич В .И. Электрические реле:. Устройство, принцип действия и применения. ISBN 978-5-94074-712-3; Издательство: М.:СОЛОН-ПРЕСС; Год: 2011.
- Gurevich V. Protection Devices and Systems for High-Voltage Applications, Marcel Dekker, 2003, pp. 292
- Параметры герконов. Таблица.
- Герконы и герконовые реле
- Герконовые реле в музее реле
Геркон | это… Что такое Геркон?
Герконы и герконовое реле
Герко́н (сокращение от «герметичный [магнитоуправляемый] контакт») — электромеханическое устройство, представляющее собой пару ферромагнитных контактов, запаянных в герметичную стеклянную колбу. При поднесении к геркону постоянного магнита или включении электромагнита контакты замыкаются.
Геркон с электромагнитной катушкой составляет герконовое реле.
Существуют также герконы, размыкающие цепь при возникновении магнитного поля, и герконы с переключающей группой контактов.
Герконы различаются также по конструктивным особенностям. Они бывают сухими (с сухими контактами) и ртутными, в которых капля ртути смачивает контактирующие поверхности, уменьшая их электрическое сопротивление и предотвращая вибрацию пластин в процессе работы.
Отличие геркона от датчика Холла:
- геркон — это элемент, механически замыкающий (или размыкающий) электрическую цепь при должном изменении напряженности магнитного поля;
- датчик Холла — это полупроводниковое устройство, через которое во время работы протекает электрический ток и возникает поперечная разность потенциалов, пропорциональная напряженности магнитного поля.
Содержание
|
такжеПараметры
- Магнитодвижущая сила срабатывания — значение напряженности магнитного поля, при котором происходит замыкание контактов геркона.
- Магнитодвижущая сила отпускания — значение напряженности магнитного поля, при котором происходит размыкание контактов геркона.
- Сопротивление изоляции — электрическое сопротивление зазора между сердечниками (в разомкнутом состоянии).
- Сопротивление контактного перехода — сопротивление контактной области, которая образуется при замыкании сердечников.
- Пробивное напряжение — напряжение, при котором происходит пробой геркона.
- Время срабатывания — время между моментом приложения управляющего магнитного поля, и моментом первого физического замыкания электрической цепи герконом.
- Время отпускания — время между моментом снятия приложенного к геркону магнитного поля, и моментом последнего физического размыкания электрической цепи герконом.
- Емкость — электрическая емкость между выводами геркона в разомкнутом состоянии.
- Максимальное число срабатываний — число срабатываний, при котором все основные параметры геркона остаются в допустимых пределах.
- Максимальная мощность — максимальная мощность, коммутируемая герконом.
- Коммутируемое напряжение
- Коммутируемый ток
Преимущества
Геркон
- Контакты геркона находятся в вакууме или в инертном газе и слабо обгорают, даже если при замыкании или размыкании между контактами возникает искра.
- Долговечность герконов. Считается, что если не бить геркон и не пропускать очень большие токи, то срок службы геркона бесконечен, (хотя в технических данных на герконы указаны ограничения, 108—109 и больше срабатываний).
- Меньший размер по сравнению с классическим реле, рассчитанным на такой же ток.
- Отсутствие необходимости применения тугоплавких и драгоценных металлов для контактов.
- Герконы почти бесшумны.
- Высокое (относительно классических реле) быстродействие.
Недостатки
- Наличие дребезга при включении, что влечет за собой множественные срабатывания за небольшой промежуток времени.
- Дороговизна и больший вес по сравнению с открытыми контактами.
- Необходимость создания магнитного поля.
- Сложность монтажа.
- Хрупкость — герконы нельзя использовать в условиях сильных вибраций и ударных нагрузок.
- Ограниченная скорость срабатывания
- Иногда контакты «залипают» (остаются в замкнутом состоянии) — такой геркон подлежит замене.
Применение
- Клавиатуры — клавишных синтезаторов и компьютеров (в клавиатурах компьютеров практически не используется с середины 1990-х годов) (удачное использование всех достоинств геркона).
- Клавиатуры промышленных приборов, где требуется долговечность и взрывобезопасность.
- Датчики: охранные (датчик открытия двери), велокомпьютеров, верхней крышки ноутбука (открытие и закрытие) и т. п.
- Подводное оборудование: фонари для дайвинга, подводной охоты.
- Лифты: датчики позиционирования кабины
- Телерадиоаппаратура
- Электронные счётчики тока 1 фазные и 3х фазные (используемые в многоквартирных домах,в промышленности)
п.Основная тенденция — замена герконов твердотельными датчиками Холла.
- Особая область применения – устройства для передачи дискретных сигналов управления и защиты от перегрузок по току высоковольтных электро- и радиотехнических установок, таких как мощные лазеры, радары, радиопередающие устройства, электрофизические установки и др. виды аппаратуры, работающей под напряжениями 10 – 100 кВ. Специально для этих видов аппаратуры В. И. Гуревичем разработаны герконовые реле с высоковольтной изоляцией, так называемые “геркотроны” или “высоковольтные изолирующие интерфейсы”, описанные в его книгах (см. ниже).
См. также
- Герсикон
- Гезакон
- «Сухой контакт»
Ссылки
- Что такое герконы, как они устроены и работают?
- Gurevich V. Electric Relays: Principles and applications, CRC Press, 2005, 704 pp.
- Гуревич В .И. Электрические реле:. Устройство, принцип действия и применения. ISBN 978-5-94074-712-3; Издательство: М.:СОЛОН-ПРЕСС; Год: 2011.
- Gurevich V. Protection Devices and Systems for High-Voltage Applications, Marcel Dekker, 2003, pp. 292
- Параметры герконов. Таблица.
- Герконы и герконовые реле
- Герконовые реле в музее реле
Electric Relays: Principles and applications, CRC Press, 2005, 704 pp.что это такое и как это работает? / Paulturner-Mitchell.com
В самых разнообразных электрических и электронных схемах используется радиодеталь с красивым названием «геркон». Что это такое и как это работает?
Название и его значение
Название действительно звучит поэтично, достойно красивого цветка. Но происхождение слова весьма прозаично, оно означает «герметический контакт». Именно отсутствие воздуха или замена его инертным газом обусловлены преимуществами устройства по сравнению с обычными контактными группами.
Принцип его действия чрезвычайно прост и кратко объясняется другим названием детали: «магнитно-управляемое электрическое соединение». Внутри стеклянного конуса малых размеров закреплены две эластичные металлические пластины, одна из которых снабжена ферромагнитной накладкой. Герметичность достигается плотной посадкой аморфного материала корпуса в момент изготовления, иными словами, выводы просто сплавляются с двух сторон.
Конструкция устройства
Итак, в стеклянную трубку вставлена механическая система, состоящая из двух пружинных пластин, магнитного материала и приваренных или припаянных к ним контактных групп. В нормальном состоянии правый и левый компоненты могут находиться в гальваническом контакте, допускающем прохождение электрического тока (такие герконы называются нормально замкнутыми), или, как вариант, они могут быть разомкнуты (герконы). Затем внутри трубки создается вакуум или в нее закачивается инертный (химически пассивный) газ. Это делается для увеличения срока службы детали.
При прохождении тока происходит нагрев контактов и ускоряется процесс окисления, то есть соединения с кислородом. Если металл окружен инертной средой, то такой реакции не будет. Теперь трубку можно запаять и устройство готово.
Работа устройства, его преимущества и недостатки
Для изменения состояния контактов (размыкание или короткое замыкание) необходимо воздействовать на геркон. Что это такое, в чем именно выражается эффект, понятно из второго названия прибора и из его устройства. К конусу нужно поднести магнит, и одна из пластин будет двигаться, отгибаясь или отгибаясь от второй. В результате нужное направление будет переключено. Простота и надежность деталей, дешевизна (нет необходимости применять серебро или золото для контактных групп) – вот его основные преимущества. Но есть и недостатки, которыми обладает геркон. Что это такое? Такое славное изобретение страдает так называемым “дребезгом” (из-за упругих свойств металла), восприимчивостью к паразитным магнитным полям, которых нет в любом производстве, механической инертностью и излишней хрупкостью.
Применение
И все же, несмотря на конструктивные принципиальные дефекты, которые полностью исключить невозможно, характеристики герконов позволяют использовать их во многих областях человеческой деятельности, в которых недостатки не столь важны, а достоинства преобладают . Например, в обычной компьютерной клавиатуре, в которой так называемый «дребезг» можно контролировать, включив в цепь демпфирующие фильтры, то за чистоту контактов можно не беспокоиться. Эти устройства незаменимы в системах сигнализации. Нет ничего проще установки датчика, в основе которого лежит геркон. Двери закрываются – контакт замыкается, а при их открывании магнит, прикрепленный к косяку, втягивается, сила магнитного поля уменьшается, цепь размыкается, что служит сигналом срабатывания электронной схемы оповещения. Для определения положения кабины лифта также часто используют герконы. Осветительным оборудованием водолазов также легко управлять с помощью магнитов, не опасаясь, что соленая морская вода попадет в электрические фонари через отверстия в коммутационных устройствах.
В схемах электросчетчиков, как однофазных, так и трехфазных, также присутствуют герконы.
Геркотроны
При изучении высоковольтных цепей студенты и специалисты иногда сталкиваются с термином «геркотрон», при этом из контекста понятно, что в принципе это один и тот же геркон. Что это такое и в чем разница? В характеристиках, а именно напряжение (до 100 кВ) и ток, который может идти на контактах. Способность изоляции противостоять возможности пробоя и сечение проводника, а также площадь контакта – вот что отличает геркотрон от геркона. Во всем остальном, а главное, по принципиальному устройству эти устройства идентичны.
