Герконовый датчик принцип работы: Герконовый датчик уровня воды, открытия и положения двери, принцип работы и устройство

Герконовый датчик уровня воды, открытия и положения двери, принцип работы и устройство

Принцип работы герконового датчика основан на изменении положения (замыкания-размыкания) контактных пластин при воздействии на них магнитного поля.

Таким образом, в состав этого датчика входят два компонента (рис.1):

1. геркон;
2. магнит,

помещенные каждый в отдельный корпус (на рисунке условно не показаны – для наглядности).

Геркон – это одна или несколько контактных групп, помещенных в герметичную колбу. Такое решение дает сразу несколько преимуществ:

• защита от неблагоприятных внешних условий, что препятствует окислению и загрязнению рабочих поверхностей;
• отсутствие механического привода;
• отсутствие искрообразования при переключении.

Управление герконом, как уже говорилось, происходит магнитным полем (приближением или удалением второго компонента датчика – магнита).

Таким образом, очевидно, что герконовый датчик способен работать в условиях любых сред.

За счет отсутствия открытого искрообразования его можно использовать во взрывоопасных зонах.

К недостаткам можно отнести то, что, в большинстве своем герконы не рассчитаны на коммутацию больших токов и напряжений. Но при применении в системах автоматики и управления это не критично. При необходимости можно использовать промежуточные реле и коммутаторы.

Еще одним минусом является небольшой рабочий зазор – расстояние между герконом и магнитов, вызывающее срабатывание датчика (как правило, не более 1-3 см.). Это определяет область применения такого устройства как датчика положения (основные решения рассмотрим ниже).

Еще следует иметь ввиду, что магнитоуправляемые контакты обладают гистерезисом, то есть их возврат в исходное положение, например, размыкание, происходит при удалении магнита на бо́льшее расстояние, чем это требуется для замыкания (рис.2).

Таким образом, основными характеристиками герконового датчика являются:

• величины коммутируемых токов и напряжений;
• расстояния включения и выключения (два значения!).

Для уменьшения сопротивления контактов могут использоваться различные технологии, но в контексте данной статьи это не принципиально.

Рассматриваемые устройства широко применяются в системах охранной сигнализации для контроля открытия окон, дверей, люков.

Перечисленные выше особенности определяют правила их установки. При монтаже на металлических конструкциях следует учитывать ослабление воздействия магнита, входящего в комплект поставки. Для предотвращения таких моментов используют специальные исполнения датчиков.

С деревянными и пластиковыми дверями таких проблем не возникает, поэтому на первый план выходят вопросы миниатюризации и дизайна.

Существуют исполнения, имеющие габаритные размеры 13х7 мм (для магнита и геркона по отдельности). Как правило, чем меньше габариты, тем “слабее” датчик.

В приведенном примере рабочий зазор будет составлять порядка 15 мм. Но это по максимуму. Следует делать запас на внешние условия и то, что со временем поле магнита может ослабнуть.

Таким образом, при применение миниатюрных исполнений установку следует производить аккуратно и точно. Кроме того, качество дверей должно быть таким, чтобы исключить возможные люфты и перекосы в процессе эксплуатации.

Поскольку герконовые датчики открытия, а правильней – открывания, дверей применяются практически в любой системе сигнализации, исполнения их предусматривают множество вариантов установки, в том числе и скрытой.

Кстати, в системах сигнализации для них применяется другое название – магнитоконтактные извещатели.

Еще одна область применения магнитоуправляемых устройств – датчики уровня воды и других жидкостей. Конструкция их должна быть поплавковой. В поплавке устанавливается магнит, а на отметке требуемого уровня – геркон.

Очевидно, что возможна организация многоуровневого контроля жидкости, причем герконов может быть сколько угодно. Единственным ограничение является минимальное расстояние между ними.

Определяется это двумя моментами:

• геометрическими размерами корпуса;
• предотвращением одновременного срабатывания двух и более герконов.

Следует отметить удобство использования описываемых возможностей для определения положения автоматически открываемых (закрываемых) конструкций: ворот, шлюзов, шлагбаумов и пр. На таком принципе действуют некоторые концевые выключатели.

Подключение герконового датчика доступно даже начинающему: два вывода включаются в электрическую цепь устройства контроля и управления. Единственно что следует учесть – по какому событию будет формироваться управляющая команда: замыканию или размыканию контактов.

Простота, надежность и неприхотливость в обслуживании определяют широкое распространение магнитоконтактных датчиков, причем, здесь перечислены лишь наиболее популярные области применения. На практике их значительно больше.

  *  *  *

© 2014-2023 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

что это такое, назначение и область применения, разновидности

Для быстроты реакции охранной, противопожарной системы, установок экстренного оповещения и контроля применяется герконовый датчик. Элемент выявляет состояние объекта, появление дыма, пыли, предотвращает несанкционированный доступ.

Содержание

1. Что такое герконовый датчик
2. Конструкция и внешний вид
3. Классификация герконов
4. Нормальное состояние контактов
5. Конструкция
6. Технические параметры
7. Принцип работы
8. Параметры прибора
9. Преимущества и недостатки
10. Подключение герконового датчика
11. Практическое использование в быту
12. Использование в охранных системах
13. Усиление защиты от несанкционированного проникновения
14. Нюансы применения герконов

Что такое герконовый датчик

Герконы

Датчик геркон представляет собой прибор электромеханического типа. Он может размыкать и замыкать контакты при воздействии магнитного поля, создаваемого электрическим либо постоянным магнитом.

Расшифровка термина – герметичный контакт, что определяется его конструкцией. Прибор состоит из пары ферромагнитных пластинок, запаянных в капсулу из стекла. Резервуар заполняется инертным газом, азотом, иссушенным воздухом, имеет два выхода. Подобная колба предотвращает воздействие внешних факторов и повышает надежность прибора.

Для повышения коммутируемого напряжения оболочку вакуумируют.

Конструкция и внешний вид

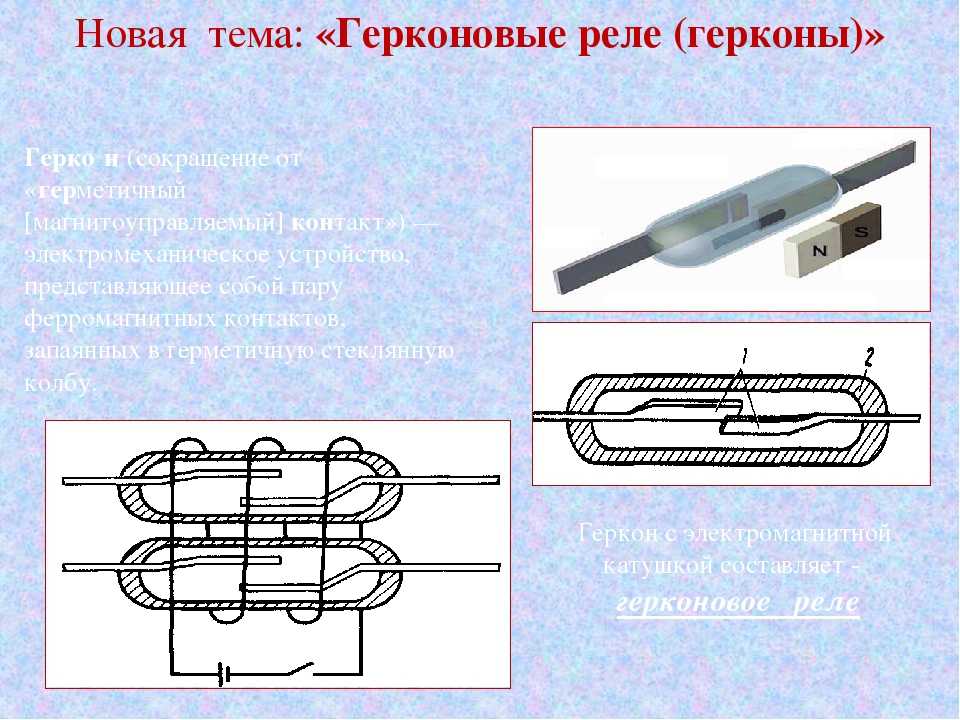

Конструкция геркона

Внешний вид герконового выключателя – герметичная колба из стекла с магнитными контактами-сердечниками. Между ними имеется зазор. Элементы фиксируются сваркой с торцов оболочки и подключаются в сеть внешними частями. Сам датчик выглядит как поплавок и состоит из трех частей:

• стеклянная колба;
• контакт переключения;
• неподвижный контакт.

Благодаря прямоугольным контактам из ферромагнитной проволоки прибор может замыкать сеть. Тип покрытия контактных элементов зависит от мощности и габаритов изделия. Производители используют золото, родий, серебро или пермаллоевую проволоку.

Датчики с инертным газом или вакуумные модификации не подвергаются коррозии.

Классификация герконов

Принцип работы нормально-разомкнутого геркона

Герконовые переключатели подразделяются на виды по нескольким критериям.

Нормальное состояние контактов

Контакты бывают:

• замкнутые – размыкание цепи происходит посредством магнитного поля;
• переключаемые/бистабильные — один контакт замыкается при воздействии поля, другой – если его нет;
• разомкнутые – геркон срабатывает в момент образования магнитного поля.

Принцип действия нормально-замкнутого геркона

Модели с переключаемыми контактами имеют 3 вывода.

Конструкция

Срабатывание переключающего геркона

Существуют такие датчики:

• гильзовые – стеклянная оболочка заполняется инертным газом либо воздухом;
• ртутные – для улучшения коммутации, снижения сопротивления и устранения вибраций контакты покрываются ртутью.

Гильзовые герконы имеют сухие контакты.

Технические параметры

В зависимости от технических характеристик бывают:

• Геркотрон – герконовое реле с изоляцией высоковольтного типа. Работает в сети под напряжением 10-100 кВ.
• Газакон – модификация, которая запоминает положение контактов после выключения магнитного поля.
• Герксикон – реле, с помощью которого активируется сигнализация и оборудование мощностью до 3 кВт. Отличается повышенным током коммутации и дугогасительными контактами.

Устройства могут заменить электромеханическое реле.

Принцип работы

Упрощеное изображение конструкции герконового реле

Принцип работы герконового датчика основывается на размыкании или замыкании сети, где он стоит, под воздействием электромагнитного поля. Напряжение магнитного потока определяет положение контактов. Поле генерируется постоянным или электрическим магнитом.

Внутренние контакты прибора намагничиваются в момент попадания под действие силовой линии. Притягивание элементов осуществляется под действием, преодолевающим силу упругости. Так происходит замыкание цепи. При подключении линии к источнику питания ток протекает через устройство.

Это состояние длится до момента прекращения воздействия силовой линии. Контакты размыкаются без магнитного поля. Для повторного замыкания понадобится вновь генерировать поле.

Геркон – это малогабаритный переключатель, работающий от силового воздействия магнитного потока.

Параметры прибора

Технические характеристики основных типов герконовых выключателей

Тип оборудования, к которому относится магнитный герконовый датчик – релейный. Перед его покупкой стоит учитывать следующие характеристики:

• Время срабатывания. Зависит от времени реакции на появление магнитного поля и не превышает 2 мкс.
• Сила магнитного поля. Чувствительность зависит от ферромагнетика и габаритов.
• Мощность коммутации. Предел передаваемой через геркон энергии с учетом материала и сечения контактов.
• Предельное напряжение. Определяет амплитуду сигнала выдержки аппарата.
• Сопротивление замкнутых контактов. При меньшей величине теряется меньше сигнальной мощности.
• Допустимый температурный режим эксплуатации. Зависит от производителя, но чаще всего элемент работает при температуре от -60 до +120 градусов.
• Частота. Срабатывание происходит на частоте до 1 мГц.
• Количество циклов коммутации. Определяет число срабатываний.
• Емкость контактов. Зависит от дистанции между площадками в разомкнутом положении.
• Физические габариты. Горизонтальный баллон может иметь от 4 мм в длину.

Емкость контактов – паразитный критерий.

Малогабаритный геркон рассчитан на ток аналогичный стандартному реле

К положительным факторам применения герконов относятся:

• отсутствие дребезжания у модификаций с ртутными выводами;
• надежность – датчик не сломается при падении и превышает показатели стандартного реле в 100 раз;
• отсутствие рисков обгорания контактов, расположенных в вакууме или инертном газе;
• малогабаритный датчик рассчитан на ток, аналогичный стандартному реле;
• наличие гальванической развязки – устройства подключаются к сети последовательно;
• коммутация слабых сигналов;
• большое количество включений без трения;
• эксплуатация без привязки к источнику электричества.

Низкая стоимость приборов обусловлена отсутствие драгоценных и тугоплавких металлов в контактах.

К минусам эксплуатации герконов относятся:

• большой вес в сравнении с реле с открытыми контактами;
• необходимость генерации магнитного поля;
• не всегда выдерживают удары и вибрации;
• необходимость защиты от внешнего магнитного поля;
• сложность вывода контактов из замкнутого состояния;
• ограниченная скорость срабатывания.

При воздействии большого тока происходит самопроизвольное размыкание контактов.

Подключение герконового датчика

Схема управления освещением в прихожей

В комплекте с поплавковым датчиком поставляется документация, регламентирующая процесс подключения. Пошагово работают так:

1. Узел для создания магнитного поля устанавливается на подвижную часть.
2. Геркон фиксируется на неподвижной части конструкции.
3. Замыкание цепи. Подвижная часть должна примыкать плотно для воздействия магнитным полем катушки на контакты.
4. Получение информации об исправности установки.
5. Уведомление о нарушении целостности. Катушка прекращает воздействовать на геркон.

Устанавливать датчики можно скрытым или наружным способом на конструкциях из стали или магнитопассивного типа.

Практическое использование в быту

Герконы используются для защиты клавишных синтезаторов и промышленных установок от взрывов, увеличения сроков работы оборудования. Детали управляют механизмами, а датчик уровня поплавковый нужен для замера жидкости в резервуаре.

Герконы ставятся в телевизионную аппаратуру, отображают открытие или закрытие створок. Приборы совместимы с компьютерными или охранными системами – оповещают, закрыта ли дверь, окно.

В электронных счетчиках тока имеются герконовые датчики.

Использование в охранных системах

Простая домашняя сигнализация

Особенность геркона, внедряемого в охранный комплекс – адаптированность к материалу основания. Такой прием исключает влияние магнитного поля конструкции на магнитное поле, нужное для срабатывания устройства.

Датчик работает по принципу магнитной защелки. Выключатель устанавливается на дверной короб, раму, а затем к нему подключается кабель. Открытый способ монтажа обеспечивает просматриваемость устройства, но повышает магнитное поле. Для скрытой установки подходят только чувствительные модификации, реагирующие на магнит. В противном случае существуют риски взлома.

Усиление защиты от несанкционированного проникновения

В стандартном исполнении геркон находится на раме, а магнит – на дверной или оконной створке. Закрытое положение конструкции обеспечивает максимальное приближение магнита к датчику. В момент открытия он удаляется, поэтому злоумышленники легко найдут места установки.

Для повышения защиты прибора используются:

• Скрытый прибор. Замыкает сигнализационную цепь в момент открытия створки. Минус технологии – открытие створки при помощи дополнительного магнита.
• Электрический магнит. Особенность электромагнитного замка с герконом – сложность подделки за счет случайной повторяемости сигналов. Защита также срабатывает при задержке импульса.

Для электромагнита нужно напряжение определенной длительности.

Нюансы применения герконов

Применение геркона с магнитом

Перед использованием или установкой герконового датчика нужно учитывать:

• Прибор не совместим с источниками ультразвука, т.к. изменяет электрические параметры.
• Магнитное поле влияет на особенности выключателя.
• При ударе инертный газ разбалтывается, баллон может лопнуть.
• Переключатель не коммутирует большой ток по причине малой мощности сердечника.

Герконы не подходят для подключения мощной техники.

Миниатюрный герконовый датчик отличается быстродействием и рассчитан на 4-5 млрд срабатываний. Прибор совместим с нагрузкой низковольтной сети и функционирует без привязки к источнику электроэнергии.

О датчиках Reed – MagneLink, Inc.

Морин ВанДайк | 2 марта 2020 г.

Герконовые датчики

используют магнит или электромагнит для создания магнитного поля, которое открывает или закрывает геркон внутри датчика. Это обманчиво простое устройство надежно управляет цепями в широком спектре промышленных и коммерческих товаров.

В этой статье мы обсудим принцип работы герконовых датчиков, доступные типы, различия между датчиками Холла и герконовыми датчиками, а также основные преимущества герконовых датчиков. Мы также предоставим обзор отраслей, в которых используются герконовые датчики, и то, как MagneLink может помочь вам в создании нестандартных герконов для вашего следующего производственного проекта.

Как работают герконовые датчики?

Геркон представляет собой пару электрических контактов, которые создают замкнутую цепь при соприкосновении и разомкнутую цепь при разъединении. Герконовые переключатели составляют основу герконового датчика. Герконовые датчики имеют переключатель и магнит, которые приводят в действие размыкание и замыкание контактов. Эта система содержится в герметично закрытом контейнере.

Существует три типа герконовых датчиков: нормально открытые герконовые датчики, нормально закрытые герконовые датчики и фиксирующие герконовые датчики. Все три типа могут использовать либо традиционный магнит, либо электромагнит, и каждый из них основан на несколько разных методах срабатывания.

Нормально открытые герконовые датчики

Как следует из названия, эти герконы по умолчанию находятся в открытом (отключенном) положении. Когда магнит в датчике достигает геркона, он превращает каждое из соединений в противоположно заряженные полюса. Это новое притяжение между двумя соединениями заставляет их вместе замыкать цепь. Устройства с нормально открытыми герконовыми датчиками большую часть времени проводят в выключенном состоянии, если только магнит не активен целенаправленно.

Нормально закрытые герконовые датчики

И наоборот, нормально закрытые герконовые датчики создают замкнутые цепи в качестве положения по умолчанию. Только когда магнит вызывает определенное притяжение, геркон отключается и разрывает цепь. Электричество проходит через нормально замкнутый герконовый датчик до тех пор, пока магнит не заставляет два разъема геркона иметь одну и ту же магнитную полярность, что разъединяет два компонента.

Герконовые датчики с фиксацией

Этот тип геркона включает в себя функции как нормально закрытого, так и нормально открытого геркона. Вместо того, чтобы по умолчанию находиться в состоянии питания или без питания, герконовые датчики с фиксацией остаются в своем последнем положении до тех пор, пока на них не будет принудительно изменено. Если электромагнит переводит переключатель в разомкнутое положение, он остается разомкнутым до тех пор, пока электромагнит не подаст питание и не замкнет цепь, и наоборот. Точки срабатывания и отпускания переключателя создают естественный гистерезис, который фиксирует язычок на месте.

Герконовые датчики

и датчики Холла

Датчики Холла

также используют магнитную силу для включения и выключения переключателя, но на этом их сходство заканчивается.

Эти датчики представляют собой полупроводниковые преобразователи, которые производят напряжение для активации твердотельных переключателей, а не переключателей с движущимися частями. Некоторые другие ключевые различия между двумя типами переключателей включают:

.

• Долговечность. Для датчиков на эффекте Холла может потребоваться дополнительная упаковка для защиты их от окружающей среды, тогда как герконовые датчики защищены в герметичных контейнерах. Однако, поскольку герконовые датчики используют механическое движение, они более подвержены износу.
• Спрос на электроэнергию. Выключатели на эффекте Холла требуют постоянного тока. С другой стороны, герконовые датчики требуют энергии только для периодического создания магнитного поля.
• Уязвимость к помехам. Герконовые переключатели
  могут быть подвержены механическим ударам в определенных условиях, а переключатели на эффекте Холла — нет. С другой стороны, переключатели на эффекте Холла более чувствительны к электромагнитным помехам (EMI).
• Диапазон частот. 9Датчики Холла 0035 можно использовать в более широком диапазоне частот, в то время как герконовые датчики обычно ограничиваются приложениями с частотами ниже 10 кГц.
• Стоимость. Оба типа датчиков довольно экономичны, но в целом герконовые датчики дешевле в производстве, что делает датчики на эффекте Холла несколько более дорогими.
• Тепловые условия. Датчики Reed лучше работают при экстремально высоких или низких температурах, в то время как датчики на эффекте Холла, как правило, испытывают проблемы с производительностью при экстремальных температурах.

Характеристики герконовых датчиков

Датчики

Reed обладают многими уникальными характеристиками, которые делают их идеальными для самых разных применений. Эти характеристики включают в себя:

Настраиваемость

Операторы могут контролировать условия и эффективность своих герконовых датчиков. Например, производители могут либо установить герконы на цветных материалах, либо вставить барьер из цветных металлов между датчиком и креплением. В MagneLink мы специализируемся на добавлении противоударной защиты, долговечных механизмов и многого другого.

Энергоэффективность

Герконовые датчики

требуют питания только тогда, когда переключатель активен в положении, отличном от значения по умолчанию. Датчики с фиксацией имеют еще более эффективное энергопотребление, поскольку переключатель остается в своем последнем положении до активного срабатывания.

Сопротивление

Датчики Reed

устойчивы к повреждениям от неблагоприятных условий окружающей среды, таких как влажность, температура и экстремальные погодные условия. Это связано с простотой механизма, защитным уплотнением и его чувствительностью к магнитному полю независимо от условий эксплуатации.

Безопасное использование в различных условиях

Датчики с магнитным герконом

могут работать в экстремальных и опасных условиях. Герметичность, ударопрочность и простота схемы позволяют выдерживать близость взрывов, вибраций и других опасностей. Герконовые датчики также могут безопасно работать вблизи взрывоопасных газов благодаря герметичности защитного контейнера.

Чувствительность

Чувствительность герконового датчика к магнитному полю остается высокой независимо от факторов окружающей среды. По мере повышения температуры он будет становиться более чувствительным к магнитным полям.

Применение герконовых датчиков

Датчики Reed

широко используются практически во всех отраслях промышленности. Они обеспечивают очень простой и управляемый механизм для безопасного размыкания и замыкания цепей. На промышленных объектах обычно используется один из различных типов герконовых датчиков для оборудования, которое пассивно работает без прямого вмешательства, или оборудования, которое автоматически отключается в случае неисправности.

Эти элементы управления по умолчанию, управляемые нормально разомкнутыми и нормально замкнутыми переключателями, создают безопасные и эффективные рабочие пространства. MagneLink гордится тем, что предлагает высококачественные герконовые датчики в следующих отраслях:

• Бытовая техника . Герконовые датчики хорошо работают в приборах, создающих влажную или влажную среду, таких как посудомоечные машины, холодильники и стиральные машины.
• Автоматизация и производство . Герконовые датчики имеют бесчисленное множество практических применений в производстве. Конвейерные ленты, поршни цилиндров и автоматизированное заводское оборудование используют герконовые датчики для определения пределов и облегчения включения/выключения.
• Автомобилестроение . Автомобильные товары должны соответствовать строгим стандартам, защищающим от поломок. Как автомобильные аксессуары, так и OEM-запчасти используют герконовые датчики для создания цепей, работающих в автомобильных двигателях. Эти устройства нуждаются в схемах, которые могут выдерживать высокие температуры, близость к другим цепям (с помощью барьеров из цветных металлов), вибрацию и газы.
• Электроника. Герконовые датчики облегчают открытие и закрытие автоматических дверей. Они также служат в качестве бесконтактных контактов для устройств безопасности, используемых на дверях и окнах, или в устройствах, использующих конструкцию раскладушки.
• Экстремальные условия. Датчики Reed обеспечивают надежную работу в приложениях с экстремальными температурами или в других суровых условиях.
• Общее производство оригинального оборудования (OEM) . OEM-производители используют герконовые датчики для множества целей, таких как датчики скорости для передач и предохранительные выключатели.
• Медицинский . Электронные медицинские устройства, такие как кардиостимуляторы, используют герконовые датчики для обеспечения эффективной и надежной работы схемы с минимальными требованиями к обслуживанию. В таком оборудовании, как дефибрилляторы, датчики, трубки для кормления и больничные койки, также используются герконовые датчики.
• Товары для отдыха и фитнеса . Датчики Reed можно использовать в различном оборудовании для отдыха и фитнеса. Например, язычковые датчики служат датчиками скорости в велосипедных колесах и беговых дорожках.

Герконовые датчики от MagneLink Inc.

MagneLink, Inc. специализируется на создании стандартных и нестандартных герконов для различных промышленных и коммерческих приложений. Каждый датчик поставляется в нескольких вариантах, чтобы наилучшим образом соответствовать приложениям и предполагаемой среде датчиков. Некоторые из наших вариантов пользовательских переключателей включают:

• Корпуса . Мы предлагаем различные корпуса, которые дополнительно защищают каждый датчик и обеспечивают простоту монтажа.
• Электрические характеристики . Наши датчики могут быть адаптированы с трансформаторами для использования с различными типами переключателей и требованиями к входу или выходу. Мы также предлагаем различные типы кабелей и разъемов.
• Охрана окружающей среды . Поговорите с нашей командой инженеров о различных средствах защиты, таких как наши противоударные механизмы, которые делают герконовые датчики еще более долговечными.
• Принадлежности . Наши аксессуары включают трансформаторы, кабели и разъемы.

Компания MagneLink производит высококачественные переключатели и датчики уже более 25 лет. Мы уделяем первостепенное внимание обслуживанию клиентов и экспертному проектированию переключателей по индивидуальному заказу, чтобы производить именно те детали, которые нужны для вашего следующего проекта. Свяжитесь с нами сегодня, чтобы узнать больше о наших возможностях, или запросите предложение, чтобы разместить заказ из нашего обширного ассортимента доступных переключателей и аксессуаров.

---

Опубликовано в Reed Switch

Последние сообщения

• Зачем использовать магнитный выключатель
• Применение магнитных переключателей
• Применение мощных транзисторных переключателей
• Применение симисторных переключателей
• Когда использовать магнитный геркон

Архивы:

• Февраль 2023
• декабрь 2022
• март 2022 г.
• март 2020 г.
• ноябрь 2019 г.
• июнь 2019 г.
• Апрель 2019
• март 2019 г.
• Декабрь 2018 г.
• август 2017 г.

Категории:

• Переключатель на эффекте Холла
• Переключатель блокировки
• Концевой выключатель
• Конструкция магнитного переключателя
• Новости
• Герконовый переключатель
• Симисторный переключатель

Принцип работы и как его создать

Вам нужна идеальная схема для датчиков и бесконтактных приложений?

Тогда вам следует рассмотреть схему геркона.

Почему? Переключатель имеет пониженный потенциал для электрических помех, и устройство применяется в различной бытовой электронике.

Например, вы можете поместить геркон в систему сигнализации, чтобы определять, закрыты или открыты ваши окна или двери. Кроме того, вы можете использовать этот переключатель, чтобы сделать вашу систему защищенной от несанкционированного доступа.

Итак, вы хотите узнать больше об этой схеме?

Приступим к работе.

Что такое геркон?

Это устройство представляет собой электрический или электромагнитный переключатель, помогающий контролировать ток в цепи.

Интересно, что геркон относится к тонкой и гибкой металлической части переключателя. И у него есть внутреннее давление с внешним проводом.

Тем не менее, простые герконы состоят из двух или более язычков из ферромагнитного материала, заключенных в небольшую стеклянную трубчатую оболочку.

Затем эти структуры намагничиваются и перемещаются по отдельности или вместе, когда магнитное поле воздействует на переключатель.

Кроме того, геркон работает как мост или ворота. Итак, когда два язычка соприкасаются в электрической цепи, циркулирует ток.

Замечательной особенностью этого переключателя является то, что он работает независимо от магнитных полей, как только вы его настроите.

Кроме того, вы можете построить герконовое реле, поднеся постоянный магнит к выключателю или активировав устройство с помощью электромагнитной катушки.

Типы герконов

Доступны следующие типы герконов:

• Цилиндрический переключатель тростника

• Mini Treed Switch
• Arduino Encapsulate Shuped Reed Reed
• Waterprometers
• Encapsulated REED REED DELEN
• . Пластиковый геркон
• Бистабильный геркон
• Магнитный геркон
• Микрогеркон
• Геркон с фиксацией
• Геркон Hamlin
• Датчик Холла
• Перекидной геркон

Но все вышеперечисленные варианты делятся на две основные категории герконов:

Нормально открытый геркон

Нормально открытый геркон

открытый геркон состоит из двух язычков, изготовленных из таких материалов, как сплав железа. Итак, каждый из язычков обычно стоит отдельно.

Но когда вы подносите магнит к выключателю, он тянет один из язычков, чтобы войти в контакт с другим. Следовательно, язычки вернутся в исходное положение, если вы удалите магнит.

Нормально замкнутый геркон

Нормально замкнутый геркон

Нормально замкнутый геркон имеет полный геркон при включении устройства. Но когда магнит приближается к выключателю, язычки расходятся.

Также геркон имеет третью конфигурацию. И это устройство имеет три точки контакта, где одна из точек является общим выводом. Таким образом, когда энергия проходит через общий вывод, она переключается между двумя контактами.

То есть, когда переключатель находится в обычном положении, общий вывод имеет контакт с одним из других выводов.

Но когда вы прикладываете магнитное поле, общий провод соприкасается со вторым проводом. А когда вы убираете магнит, общий провод возвращается в исходное положение.

Как работает геркон?

Как правило, геркон состоит из контактов переключателя, изготовленных из таких металлов, как родий, вольфрам, ртуть и т. д. Контакты переключателя расположены на расстоянии нескольких микрон друг от друга.

Итак, когда вы прикладываете магнит к открытому геркону, лезвия соприкасаются. Следовательно, в устройстве будет электрический ток. Но когда вы убираете магнит, лезвия расходятся и отключают электричество.

Кроме того, если вы добавите магнит к нормально замкнутому геркону, лезвия разъединятся, что отключит электрический ток. Но когда вы убираете магнит, провода соприкасаются и пропускают ток.

Как собрать схему геркона

Для сборки этой простой схемы вам потребуются следующие компоненты:

• Геркон
• Макет
• Магнит
• Резистор 470 Ом
• Светодиод (любого цвета)

Интернет-магазин. Кроме того, вы можете использовать НЗ или замыкающий геркон, если он у вас есть. И это потому, что устройство работает в обратном направлении.

Кроме того, светодиод помогает узнать, есть ли в цепи электрический ток или нет. Кроме того, резистор 470 Ом отвечает за ограничение электрического тока на светодиод (во избежание перегорания).

Тем не менее, вы должны сослаться на схему установки. Таким образом, вы можете построить свою схему на макетной плате.

Кроме того, схема работает для нормально разомкнутого геркона, оставаясь разомкнутым, когда контактные провода разъединены.

Затем, когда вы поднесете магнит близко к цепи, загорится светодиод. И если вы удалите магнит, схема вернется в исходное положение.

Но когда вы используете нормально замкнутый переключатель, ваша цепь будет включена без магнита. А когда вы добавите в цепь магнит, светодиод и цепь погаснут.

Приложения для переключателей Reed

Вы можете использовать это устройство в следующих схемах приложений:

• Плавучий выключатель
• Сенсоры близости
• Бесточные DC Electric Motors
• Компьютерные вентиляторы
• Burgl Electric Motors
.
• Анемометр (для скорости ветра)
• Электрический душ
• Спидометры
• Мобильные телефоны
Преимущества использования геркона

Вот уникальные преимущества геркона перед механическим переключателем:

• Предотвращает массовую загрузку чувствительной электроники благодаря малому весу компонентов
• Переключатель не требует рабочего напряжения, так как срабатывает под действием магнетизма
• Высокая производительность, надежность, простота считывания и срабатывания
• Относительная простота настройки
• Отличается низкопрофильной конструкцией, обеспечивающей простоту интеграции в ограниченном пространстве
• Обладает долговечностью в течение длительного срока службы
• Не подвергается механическому износу, так как не подвергается физическому давлению
• Устройство эффективно работает при изменении малых величин электрического тока и напряжения
• Устройство идет по низкой цене
• Геркон не требует питания для работы
Заключительные мысли

Цепь геркона представляет собой электромагнитное устройство, которое может легко срабатывать при приложении магнитного поля.
