Гирлянда из светодиодов: выбор материалов, расчет схемы подключения

Содержание

Светодиодные гирлянды своими руками – как спаять и какие нужны комплектующие |

Почему лучше спаять своими руками
Все необходимые комплектующие
Делаем расчет мощности
Как прикручивать и паять контакты
Проверяем всё перед пайкой
Как отремонтировать неработающие участки
Считаем затраты

Учитывая, что на сайте электротехники вряд ли будет сидеть ребенок, наверняка Вы – взрослый человек. А в каждом взрослом человеке живет ребенок, которому хочется что-либо сломать или «починить». Для того, чтобы сломать особых навыков не надо, а вот для «починки» или создания чего-либо нового необходимо понимание, как все работает. С этого и начнем.

Как это работает?

Для дома применяются маломощные LED гирлянды, которые потребляют меньше энергии, чем устаревшие советские аналоги. Напряжение в 220В для них слишком большое, потому они идут с блоком питания (адаптером), преобразующем 220В в 3В или 5В.

Оптимальное напряжение указывается в характеристиках, потому лучше ориентируйтесь на него.

Делятся на два типа: одноцветные и RGB. Для декоративного освещения и подсветки одноцветная светодиодная гирлянда, желтая или синяя – не важно, все равно она белая. Исходный цвет получается из-за окраски прозрачного корпуса светящегося элемента.

Но, для украшения более интересна мерцающая RGB, построенная на трехканальных кристаллах красного, зеленого и синего цвета. Питание сделано так, чтобы разное количество электричества попадало на каждый канал, и в итоге получился новый цвет и оттенок. Распределяет электричество по каналам RGB-контроллер.

Самые простые управляются нажатием на кнопку на корпусе контроллера, изначально запрограммированного на определенное количество режимов. Нажимая один раз, Вы просто переключаете на следующий режим. Более прогрессивные аналоги управляются через пульт ДУ.

Наружная электрическая гирлянда обычно работает от напряжения 220В.

Она не мерцает, но ярче светит, потому часто применяется для украшения улиц, деревьев, крыш.

Пример красивого оформления подсветки фасада дома в трех цветах

Здесь были задействованы все цвета радуги.

Пример того, как расстояние между «точками» создает эффект контура

Вдоль крыши развешены светящиеся шторы, создающие эффект падающего снега

Здесь собрано все и сразу – от «занавесок» на кровли до дюралайт на деревьях

Скромное украшение кустов и лестничных перил создает ощущение теплого уюта

В интернете Вы можете найти и заказать любой понравившейся вид, но почему-бы не выделить пару часов свободного времени и не сделать самому? Это гораздо увлекательнее, чем смотреть телевизор.

Почему паять самому выгодно?

С одной стороны, проще купить гирлянду, но большинство из них китайские, и это лотерея, сколько они продержатся. Вы не сможете предвидеть, хватит ли на следующий год или сгорит уже через пару дней. Хороший «handmade» лучше, чем «made in China». Если перегорит какой-то элемент, его сразу можно поменять на новый.

К тому же, сложно найти оптимально подходящую длину, отталкиваясь от стандартных 5м, 10м или 15м (и не метра больше или меньше). Плотность и яркость свечения также может не подойти, а после покупки изменить уже ничего нельзя.

В маленьких городах и селах вообще беда с выбором, приходится брать то, что привезут в хозмаг. Но, с другой стороны, можно сделать самостоятельно с минимальным набором комплектующих.

Какие комплектующие нужны

В первую очередь нужно купить провод. Лучше всего подходит мягкая витая пара. Ее можно где угодно купить, а жилы с изоляцией зеленого, белого, коричневого и синего цветов будут органично смотреться на елке. Места соединения нужно обязательно изолировать термоусадочными трубками от замыкания. Оптимально подойдет диаметр 2мм или 3мм.

Можно запитать от старой зарядки для телефона, где напряжение на выходе в диапазоне 3-4В. У каждого дома такая валяется. Если нет, можно купить за копейки в любом переходе. БП на 12В слишком мощные, потому лучше их не использовать.

На улице или дом снаружи вешаются дюралайт гирлянды в виде гибкого светового шнура. Они герметичны и защищены от влаги и снега. В таком случае еще понадобится прозрачная силиконовая трубка. Она гибкая, защищена от пыли и водяных струй со всех сторон.

Маломощные уличные электрогирлянды лучше делать на батарейках, так как там не всегда есть доступ к розетке. Придется время от времени их менять, но так безопаснее, учитывая вероятное налипание мокрого снега.

Удобнее всего взять пальчиковые формата АА на 1,5В. Чтобы достичь напряжения 3В, нужно соединить две штуки последовательно. На радиорынках или магазинах радиолюбителей продаются корпусы на две батарейки, они подойдут идеально.

Для пайки лучше всего подходят DIY-светодиоды 20мА, 3В.

Из витой пары оптимально подходит тонкая 4х2х0,51 мм.

Термоусадочные трубки должны быть диаметром 2мм и 3мм. Цвет выбирайте, какой нравится.

Батарейки лучше всего пальчиковые АА или ААА (более тонкие).

Для дюралайт выбирайте прозрачную силиконовую трубку размером 15-20мм.

Выбирая ЗУ, посмотрите в характеристиках силу тока, так как они бывают на 1А и 2А.

Корпус должен соответствовать выбранному формату АА или ААА.

Если Вы не любите ювелирной работы с мелочами берите светодиодные лампочки «шары» G45.

А если больше нравится «ретро», возьмите красивые филаментные лампы. В обоих вариантах конструкция проще и не нужно ничего паять.

Для подключения оптимально подойдет монтажный ПВ-1 сечением 0,75 мм2 и монолитной жилой. Среди патронов можете взять обычные черные E27. Яркость регулировать можно поворотным выключателем (светорегулятором). Также понадобится штепсельная вилка, подойдет самая простая на 12А.

Чтобы повесить гирлянду на дереве или для монтажа вдоль крыши понадобятся пластиковые хомуты, они легко стягиваются и прочно удерживают, а при демонтаже быстро срезаются ножницами. Можете обмотать садовых гномов и стянуть трубку, чтобы прочно держалась на фигурке.

При выборе сечения ориентируйтесь, чтобы его было достаточно для удержания конструкции.

Черный цвет будет смотреться органичнее, чем белый.

Стяжки лучше подбирать того же цвета.

В качестве диммера подойдут поворотные выключатели подойдут любой формы и конструкции.

Штепсельную вилку лучше брать на 12А, так как на 16А – будет слишком громоздкой.

Для крепления к стене понадобятся скобы, так как они пластиковые, то не поцарапают и не повредят силиконовую поверхность. Незаметны на фасаде, не оставляют следов после демонтажа, а вкручиваются обычной отверткой.

Но, чтобы всего хватило и все светило, перед покупкой комплектующих стоит немного заняться математикой.

Берем листик, калькулятор и делаем расчеты

Я написал «вспоминаем математику»? Я имел виду физику. Но не переживайте, с такими расчетами справится даже шестиклассник.

Средний светодиод DIY рассчитан на силу тока 20мА (при 3В). Технические характеристики могут отличаться, потому лучше уточните у производителя.

Телефонное зарядное устройство на выходе дает 1А (иногда встречается на 2А). Таким образом на один БП можно максимально подключить:

1000мА / 20мА = 50 (шт.).

Если соблюдать между ними расстояние 10см, общая длина составит:

10см × 50 (шт.) = 500 см (5м).

Таким образом можно сделать 5-метровую гирлянду. Но, что если Вы хотите подключить 200 или больше элементов?

В таком случае телефонного БП уже будет мало, понадобится блок питания на 12В. Это слишком высокое напряжение, и его необходимо снизить до оптимальных 3-4В. Это можно сделать, если впаять после БП понижающий конвертер. Продается на радиорынках и в магазинах радиолюбителей.

Рассчитаем силу тока на линии:

20мА × 200 (шт.) = 4 000 мА (4А).

Суммарная потребляемая мощность будет равна:

4А × 5В = 10Вт.

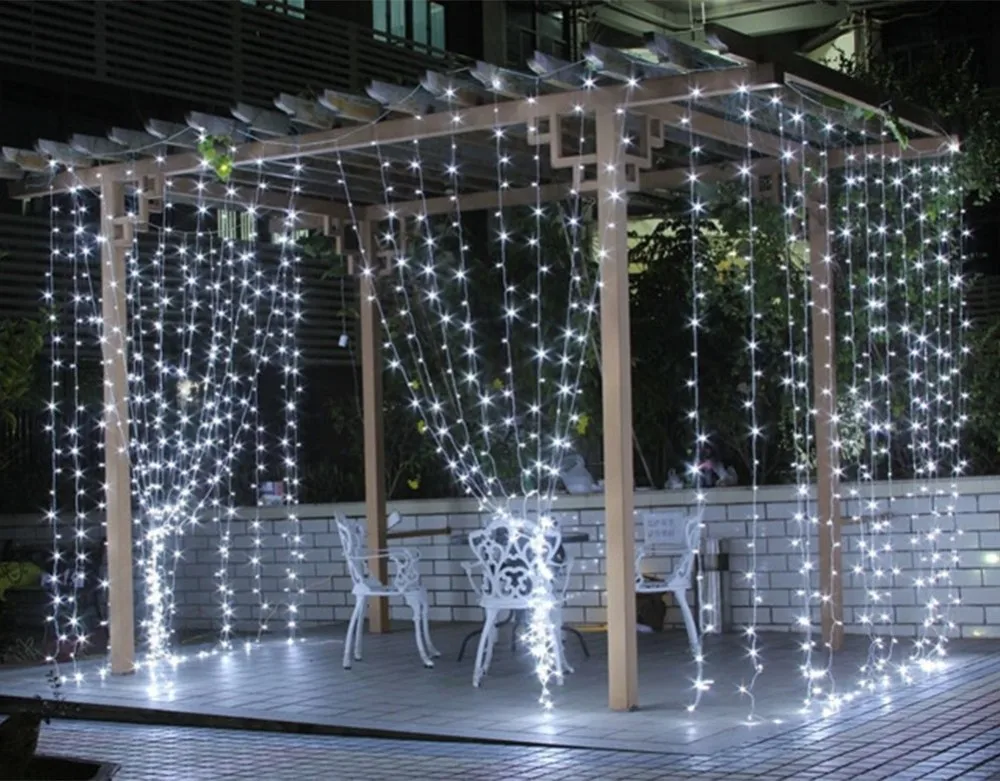

На 200 лампочек получится не просто гирлянда, а целая светодиодная штора, но подключить линейно Вы их не сможете. Специфика постоянного тока заключается в том, что с расстоянием падает напряжение. Можно сделать мерцающий занавес на большое окно, так как светодиодная гирлянда требует подключения на коротком расстоянии.

Потому, если Вам нужна длина больше 5 м, то в данном случае лучше спаять несколько и запитать их от разных источников. В качестве источника питания будет достаточно обычной зарядки для мобильного телефона на 2А.

Если подключать к батарейке, то будет ограничено время работы. Средняя емкость пальчиковой АА 1-2,5 А*ч. При последовательном подключении напряжение увеличится до 3В, но емкость останется той же.

Исходя из этого, можно предположить, что двух АА хватит на 30-70 минут работы. В таком случае, лучше запитать от сети или повербанка с портом 2А большей емкости.

В «ретро» тоже лучше сделать параллельное подключение, потому жилу рассчитывайте на оба полюса. Главное, правильно подобрать мощность поворотного выключателя. Классический пример, 5м на 7 точек освещения. Учитывая, что в данном случае вполне хватит номинала 6Вт, итоговая мощность составит:

6Вт × 7 = 42Вт.

Именно такую нагрузку должен выдержать диммер. Бытовые модели рассчитаны на номинальный ток 10А, что кратно нагрузке:

10А × 220В = 2 200Вт (2,2 кВт).

Световая электрическая гирлянда обычно применяется на улице, 5 метров хватит для дерева. Для украшения дома или сада этого будет недостаточно, потому можете сделать длиннее.

Чтобы не перегревались контакты, для нагрузки выше 1 500 Вт лучше взять сечение 1мм2 вместо 0,75мм2.

Ориентируйтесь на характеристики диммера или чтобы не «заморачиваться», просто возьмите бытовой поворотный выключатель. Он дешевый, простой в применении и не требует особых навыков для монтажа.

Как прикручивать и паять контакты

Монтировать «ретро» достаточно просто:

Сложите жилу вдвое, выпрямите и на концах закрутите кольцо;
Вставьте в дрель крюк для деревянных опор и наденьте на него один конец, а второй зафиксируйте в тисках. Нажимайте на курок дрели, пока не появляться плотные равномерные витки;
Через каждые 90-110 см, сделайте колечко, оттянув жилы в противоположные стороны и зачистите их;
При помощи отвертки сделайте на каждом малое кольцо. Накиньте оба кольца на противоположные контактные клеммы и прикрутите, затем соберите патрон;
На том конце, где полюса разделены, установите штепсельную вилку.

Впаивание светодиодов немного сложнее и требует хотя бы начальных навыков владения паяльником. Полярность определяется длиной ножек, та что подлиннее – «плюс». Важно не перепутать полярность.

Помимо паяльника у Вас должен быть припой и канифоль. Вместо канифоли можно взять обычный гелеобразный жидкий флюс, его проще наносить.

Снимите изоляцию с витой пары и распутайте жилы. Нарежьте одинаковыми кусками по 8-15 см.

За счет параллельного подключения должно быть 2 отрезка на звено. Преимущество заключается в том, что если один из них окажется бракованным, то остальные будут работать. При последовательном соединении – цепь окажется разорванной и ничего не будет светить. А, чтобы найти причину, придется проверить каждое соединение.

В наборе часто попадается брак, потому лучше сразу проверить круглой батарейкой-таблеткой. Просто вставьте ее между ножками, соблюдая полярность.

Длина витой пары рассчитывается следующим образом. Если Вы берёте восьмижильную 4×2×0,51 мм, то для подключения 100 элементов на расстоянии 10см, нужно:

100 × 0,1м × 2 / 8 = 2,5 м.

В данном случае лучше взять с запасом – 3 метра, чтобы еще хватило достать к розетке. Каждый отрезок нужно зачистить на 3мм с каждого конца и залудить. Это можно сделать заранее, чтобы сэкономить время на сборке и не отвлекаться на подготовку нового звена, а сразу взять готовое.

Ножки нужно обрезать до 6-8мм, но лучше это делать непосредственно перед пайкой, чтобы не перепутать полюса. Как вариант, «плюс» можно отметить маркером или фломастером.

Перед пайкой нужно нарезать термоусадочные трубки диаметром 2мм и 3мм. Двухмиллиметровые лучше нарезать по 10мм, а трехмиллиметровые – по 15мм, чтобы закрыть соединение полностью.

Процесс сборки выглядит следующим образом:

Припаиваем к «плюсу» две жилы, закрываем термоусадкой 2мм и аккуратно прижигаем зажигалкой;
Аналогично подключите «минус» и закройте все термоусадкой на 3мм;
По такому же принципу припаиваем второе звено.

С каждым метром Вы будете повышать навыки владения паяльником и процесс пойдет быстрее. Вы точно успеете к новому году, даже у новичка гирлянда из светодиодов будет спаяна через 3-4 часа.

Если Вы собираете светящуюся штору, первые 100-150 см вместо двух припаяйте три жилы к каждому полюсу. Это будут ответвления. По такому принципу можно сделать самому не только елочную гирлянду, ну и фигуры для окон или оформления внутри помещения. В качестве каркаса можно использовать обычную медную или алюминиевую проволоку. На что хватит Вашей фантазии.

Блок управления светодиодной гирляндой можно сделать из микроконтроллера. На радиорынках можете найти какой угодно, от кнопочного до ДУ, главное, чтобы по мощности подходил. Как правило, он уже идет с БП, потому Вам понадобится только штепсельная вилка.

Что нужно проверить перед пайкой

В процессе подключения, особенно после укорачивания ножек, легко перепутать полюса, потому вооружитесь круглой литиевой батарейкой или припаяйте два проводника к полюсам пальчиковой формата АА или ААА. Перед тем как припаять, дополнительно проверьте полярность. Это легче, чем потом вырезать и переделывать неправильно припаянный участок.

В процессе сборки проверяйте отдельные участки, перед тем, как соединить. Подключите БП от зарядного устройства к соответствующим полюсам. Если припаяно правильно, все должно засветиться. Вместо БП можно взять блок из двух пальчиковых батареек, соединенных последовательно.

Учитывая, что пайка производится вручную, по окончанию могут быть неработающие участки.

Как отремонтировать неработающие участки

Наиболее распространенные поломки:

Нарушен контакт с питанием из-за некачественной пайки;
Повреждение в процессе пайки;
Нарушена полярность соединения;
Поврежденный проводник;
Заводской брак.

Все эти поломки устраняются в одинаковом порядке. Если не работает один элемент, нужно его заменить. Ножницами или лезвием аккуратно снимите термоусадку. Далее паяльником распаяйте контакты, и удалите элемент. Проверьте его батарейкой, если рабочий – припаяйте заново, если нет – замените на новый.

Иногда, после проверки не горит определенный участок или не работает вся гирлянда, что часто случается из-за отошедшего контакта. Тут ничего не остается, как «методом тыка» искать причину. Вскройте термоусадку и при включенном питании замкните противоположные полюса.

Если участок перед местом замыкания засветился, то поломка находится за ним. Если не засветился, то вероятно нарушен контакт перед ним. Нужно проверять дальше, пока не найдете причину неисправности. Вскрытые соединения лучше перепаять и заизолировать термоусадкой заново.

Одной из причин может быть нарушение в работе БП, не забудьте отдельно проверить и его.

Внутри гибкой трубки электрическая гирлянда DIY выглядит, как светящийся светодиодный шнур, на елку во дворе самое оно. Прелесть такой конструкции в том, что свет будет рассеиваться равномерно по силиконовой оболочке и не заметно, что это самодельная конструкция.

Для масштабной иллюминации: украшения дома или на большую елку нужны уличные электрогирлянды более 15м. Покупные, в отличие от самодельных, не всегда подходят по длине, и банально может не хватить шнура, чтобы дотянуться до розетки. С DIY такой ситуации не возникнет, так как Вы знаете, куда будете включать и сразу спланируете длину под свои требования. Еще это дешевле, что можно увидеть из расчетов.

Теперь приятная математика

Цена гирлянд зависит от многих факторов, китайские продаются за пару долларов, но качество оставляет желать лучшего. Мало того, что они быстро выходят из строя, так еще могут стать источником пожара. Лучше не рисковать.

Кроме качества, на цену влияет мощность и длина. Купить в Украине новогоднюю гирлянду на 200 лампочек (20м) можно от 10$, по цене за метр, получится 0,5$/м. Встречаются варианты и подороже, но зачем переплачивать?!

В каком городе Вы бы не жили, все равно дешевле оптом купить всё для изготовления светодиодной гирлянды в Киеве в интернет магазине, со всеми аксессуарами и комплектующими. Понадобится всего лишь 5м витой пары за 3$ и комплект светодиодов примерно за 2,5$. Итоговая стоимость за погонный метр – 0,28$/м.

Таким образом на 20м Вы сэкономите:

(0,5$/м – 0,28$/м) × 20м = 4,4 $

Средняя стоимость ретро гирлянды на 30 лампочек общей длинной 21 метр стоит около 40$ (без филаментов). Чтобы самостоятельно собрать такую же, необходимо:

Комплектующее	Стоимость
42м ПВС-1	4$
30 патронов	11$
Регулируемый выключатель	3$
Итого	18$

Таким образом только на 20 метрах Вы сэкономите 22$. С длиной выгода будет только расти.

Кроме того, что это выгоднее, Вы сможете занять себя интересным делом, делая полезную и уникальную вещь, которая прослужит не один год. Такую уж точно нигде не купите. Если у Вас есть вопросы по комплектующим, вы можете их задать нашему менеджеру.

Комплектующие, которые могут Вас заинтересовать

Автор: Владислав Сиромаха

Светодиоды для дилетантов или DIY-Новогодняя гирлянда с минимальными знаниями электроники

Признаюсь, полноценный обзор я писать не планировал.
Ну, купил когда-то эти светодиоды, «про запас». Ну.., светодиоды…, чего про них писать-то? Только год назад в одном из комментариев обмолвился про них, да и посчитал тему закрытой.

А вот буквально сегодня на работе сотрудник, глядя на паяльник в моих руках и код для ардуины на экране, посетовал, что есть на свете отцы (их их большинство), кто дальше конструктора с батарейкой и лампочкой на уроке труда в электронике «не сечёт». Зато, например, «сечёт» в чём-то другом. А вот что-то сделать своими руками, да ещё в выходные вместе с сыном, совсем бы неплохо. И в самом деле: это поднимает престиж отца в глазах всей семьи, это безусловно способствует воспитанию, и, главное, именно так и закладываются основы творчества в формирующуюся личность.

Вот этот разговор и послужил толчком к написанию обзора. А тематика очевидна: ещё с давних времён в советских журналах, начиная с «Юного техника» и заканчивая «Радио», именно в ноябре печатали самоделки, посвящённые Новому году. Есть время подумать, сделать и успеть к празднику.
Чем наш ресурс хуже?

В сегодняшнем обзоре мы будем строить красивую переливающуюся новогоднюю гирлянду. Своими руками. Безо всяких «ардуин», «скриптов», «контроллеров», «даташитов» и прочих непонятностей. Я даже постараюсь избегать слов «анод» и «катод».

Всё будет по-дилетантски, просто и «на пальцах». Опытным специалистам, совершенно точно, будет скучно, примитивно, «детский сад» и не интересно. Где-то даже смешно.

Вот он, герой обзора:

Светодиод необычный. У него не какой-то один цвет свечения.
Светит он так: он плавно (хамелеон) меняет семь цветов по кругу: красный, через оранжевый и желтый в зелёный, через голубой в синий и фиолетовый, и т.д. Каждый цвет держится секунду-полторы и плавно заменяется следующим.
Цвета очень сочные, яркие. Радуют даже взрослых, чего уж говорить про детей.

Для понимания размеров, рядом с рублёвой монетой:

Сам светодиод имеет форму ребристой «ракеты», что, при наличие детской фантазии, тоже немаловажно.

Раз уж специалисты всё равно зашли под кат, то вот

немного технических деталей, остальным можно не читать

Светодиоды приходят запаянными в металлизированный антистатический пакет:

Бирка, вложенная продавцом. Подозреваю, что и почерк тоже его.

Размеры: L = 13мм, Ø 5мм.

Померил потребляемый ток при напряжении 3.3V.
Он колеблется (в зависимости от включённых кристаллов) в пределах 9-14 mA.
Продавец пишет 20mА, но, думаю, это предельное значение.
Номинальным напряжением считаю 3.2 — 3.4 вольта, 5v — предельный максимум, указанный продавцом.

Что нам нужно знать про этот светодиод.
Он будет работать от любого источника напряжением 3 вольта (литиевой батарейки-таблетки или пары пальчиковых/мизинчиковых батареек).

Никаких схем и дополнительных деталей. Только батарейка и эти диоды. Всё.
В любом ларьке по ремонту часов можно сказать: «Дайте батарейку размером 2032 или 2025», или даже так: «Таблеточную батарейку для материнки».

Подключать очень просто.
У светодиода два вывода. Причём один длиннее другого. Длинный вывод подключается к «плюсу» источника, короткий — к «минусу». У батарейки-таблетки всё то же самое — бóльшая по площади рубашка — это плюс, пятачок-контакт — это «минус».

Если таких диодов взять сразу несколько и подключить к батарейке, то они, несинхронно, будут постепенно расходиться по времени; получится эдакая разноцветная радуга-плазма-россыпь. Можно с ребёнком делать светильники, ночники, ну, или или что-то подобное; встраивать туда, где это будет уместно. Тут дело уже за творчеством и фантазией. Можно, скажем, склеить из тонкой бумаги фигурки и подсветить их (изнутри или снаружи). Вставить в какие-то игрушки, и т.д.

В принципе, на этом можно было бы поставить промежуточную точку. Про светодиоды я рассказал, как их запитать — объяснил.
Но мы строим новогоднюю гирлянду.
Значит, переходим ко второй части обзора.

Пора доставать паяльник и запасаться другими вспомогательными материалами. Я очень надеюсь, что слово «паяльник» не сильно отпугнёт начинающих конструкторов. Возможно, кто-нибудь в комментариях предложит какое-то изящное решение, как можно обойтись без пайки. Мне, кроме клеммников «Ваго» ничего не приходит в голову, но это громоздко, для гирлянды некрасиво и ненадёжно для устройства, которое постоянно будет разматываться/доставаться/убираться. Поэтому альтернатив пайке для данного случая я не вижу.
Но пайка — не так уж это и страшно. Плюс дополнительный экспиренс.

Помимо собственно паяльника, нам понадобятся
— Термоусадочная трубка двух диаметров (предполагаю, что Ø 2мм и Ø 3мм). Можно обойтись без термоусадки, заменив её изолентой, но будет не так художественно и удобно.
— Безотмывный вазелинообразный флюс (что новичку будет намного удобнее). Или канифоль, она доступнее.
— Припой.
— Сами провода, из которых мы будем делать гирлянду.

Провода предлагаю извлечь из куска компьютерного кабеля «витая пара», желательно с многожильными проводниками (такие кабели мягче, как правило, они промышленного изготовления). Думаю, пару-тройку метров «витой пары» можно попросить у знакомого сисадмина на работе или купить на ближайшем строительном рынке.
Вся прелесть такого решения в том, что там гарантированно есть зелёный и коричневый проводники, что очень хорошо для ёлочной гирлянды — её будет менее заметно. Остальные шесть проводников из распотрошённой пары нам не потребуются в данной конструкции. Можно делать только из зелёного проводника, но у новичка будет шанс запутаться в «плюсах» и «минусах» светодиодов в гирлянде; на мой взгляд, зелёный и коричневый — в самый раз.

Провода имеет смысл заранее нарезать отрезками нужной длины. Я для себя выбрал интервал 10-12 см между соседними светодиодами, хотя всё индивидуально.
Каждый отрезок провода зачищается миллиметра на 3 с обоих концов, и, с помощью флюса и припоя, облуживается до блестящего состояния. Думаю, целесообразно сразу проделать эту рутинную работу, чтобы в процессе сборки гирлянды на это не отвлекаться. Кусочки термоусадки тоже имеет смысл нарезать заранее (об их длине я скажу чуть ниже). На этом подготовительный этап можно считать законченным.

Количество светодиодов в нашей гирлянде определяется планируемой длиной гирлянды, терпением и желанием. Уже полтора-два десятка — будет красиво на небольшой настольной ёлочке. А полсотни диодов украсят даже полутораметровую лесную красавицу.

Все светодиоды подключаются параллельно друг другу. Это значит, что все длинные выводы всех светодиодов должны быть соединены вместе и подключаться к общему плюсу; все короткие выводы — также соединены и подключаются к общему минусу.
Если изобразить на схеме, то это вот так:

При таком соединении повреждение и перегорание одного светодиода не приведёт к поломке всей гирлянды, всё будет так же работать, только без «выбывшего» диода.

Конструктивно предлагаю собирать гирлянду так. Подпаиваем к светодиоду один проводник, изолируем его термоусадочной трубкой малого диаметра. Усаживаем зажигалкой или строительным феном. Затем подпаиваем другой проводник, и всё вместе изолируем трубкой бóльшего диаметра. Усаживаем готовое соединение.

Такой способ сэкономит трубки малого диаметра (поскольку изолируем только одну ножку), и сделает конструкцию аккуратной, поскольку всё место пайки будет закрыто большой трубкой.
Вот таким образом:

И вот так, звено за звеном, собираем всю гирлянду.

Сразу несколько ремарок.
Во-первых, при подпайке очередного контакта светодиода, очевидно, в трубочку надо будет пропускать сразу два одноимённых проводника — от предыдущего звена и для текущего. С тем, чтобы обжались сразу оба провода.
Во-вторых, ножки светодиодов надо будет обкусывать до длины 6-7 мм и облуживать, и это разумно делать не заранее, а непосредственно перед подпайкой очередного диода. Для того, чтобы до последнего была видна разница в длине ножек. Ну или заранее с помощью фломастера понаставить точек возле плюсовых ножек светодиодов, потом сразу всё обрезать и облудить.
Теперь стала очевидна и длина трубочек. Тонкие должны быть чуть длиннее обкусанной ножки, т.е. около сантиметра. Толстые — чуть подлиннее, чтобы закрыть всю конструкцию, сантиметра полтора.

Сборка, несмотря на такое изобилие текста в обзоре, совсем не сложна, просто рутинна. Но, по мере «набивания руки», процесс будет ускоряться.

Необязательным, но оправданным действием будет лёгкое перевитие проводников. Свитые проводники не так топорщатся, выглядят аккуратнее и легче разматываются.

Готовый узел при пристальном и увеличенном рассмотрении будет выглядеть вот так:

В процессе сборки звеньев разумным будет контролировать процесс с помощью трёхвольтовой батарейки, чтобы убедиться, что полярность очередного подпаянного светодиода не перепутана.

Проводники от источника питания до ближайшего светодиода имеет смысл сделать подлиннее.

А вот чем запитать нашу гирлянду — каждый решит сам.
Предлагаю несколько вариантов.

Вариант 1. Лучшее, что мне видится — это сетевой адаптер питания на 3,3 вольта. Это значит, что на нём должно быть написано «DC 3,3V». Максимум, что можно допустить — это 5 вольт, но светодиоды будут работать на пределе. Девятивольтовые, двенадцативольтовые и т.д. блоки питания гарантированно убьют гирлянду.
Также можно попробовать приспособить старую зарядку от ненужного телефона, если на ней будет написано DC 5V.

Значения тока, указанные на адаптере питания (это то, что в амперах или миллиамперах, mA) для данного случая не важны, не забивайте себе голову.

Для специалистов, которых возмутила последняя фраза. Остальным можно не читать

Даже стомиллиамперный БП запитает десяток диодов. Вряд ли попадётся зарядка с током менее 200mA, что, с учётом рассинхронности свечения диодов, позволит комфортно работать гирлянде из любого разумного количества диодов.

При подключении адаптера питания придётся разобраться, где у него «плюс», а где «минус».

Выясняем полярность адаптера питания

Если вы умеете пользоваться тестером, вольтметром или мультиметром, то можете сворачивать этот спойлер, вопрос решён.
Для тех, кто не знает, о чём это я тут говорю, начинаем разбираться.
Скорее всего, нам придётся анализировать адаптер питания без разъёма. Либо он был срезан и откушен до нас, либо нам всё равно его надо будет срезать, поскольку ответными разъёмами от старых сименсов, нокий, самсунгов и эриксонов мы всё равно не обладаем. Смотрим на жилы провода.
Если они цветные, то плюс обычно более «тёплого» цвета. Например, в паре «красный-чёрный» минус, скорее всего, будет на чёрном проводе; в паре «красный-синий» минус будет, скорее, синим.
Если провод выглядит как «тонкий проводок, а вокруг него плетёная рубашка» (это называется «экранированный» или даже «коаксиальный»), то наружний слой — это минус, внутренняя жила — это плюс.
В любом случае — возьмите отдельный светодиод и попробуйте мгновенно подключить наугад к адаптеру питания, — максимум два варианта, в одном положении он засветится, в другом — нет.

Вариант 2. Батарейки. Неплохой вариант для случая, когда розетки рядом нет. Скажем, украшаем ёлку во дворе или на даче. Лучше всего использовать батарейки или аккумуляторы формата AA («пальчиковые»). Их надо две штуки, соединённые «паровозиком» (это называется «последовательно») — в середине «плюс» одной касается «минуса» другой. По краям снимаем «плюс» и «минус» для питания гирлянды. Для батареек есть специальные коробочки, сразу с контактами. Ну, или по-простому, собрать их изолентой, облудить контактные площадки с флюсом (канифолью трудно лудится) и подпаять провода.

Немаловажным фактором является то, что питание гирлянды пониженным и развязанным от сети напряжением (будь то батарейки или хороший исправный адаптер питания) абсолютно пожаро- и электробезопасно. Напряжение на любом участке нашей наряженной ёлки не будет превышать 3-5 вольт, что абсолютно безопасно.

В конце обзора, разумеется, покажу минутное видео с работой готовой гирлянды.
Каждый, кто хоть раз снимал светодиоды, знает, что правильно передать цветность и яркость светодиода бытовыми средствами видеозаписи практически невозможно. Поверьте, в реальности всё смотрится куда красочнее и красивее. Цвета получаются сочные. Засветов возле самих светодиодов нет, это недостаток съёмки. Мерцание на видео во время смены цветов каждого светодиода — это стробоскопический эффект от съёмки ШИМ, в реальности его тоже нет.

Подозреваю, что лот из 250 штук для большинства покажется избыточным. Я лишь привёл ссылку, по которой покупал сам. Это не значит, что надо покупать именно этот лот именно у этого продавца. Наверняка будут предложения данного товара и меньшими партиями.

Всё в данном обзоре покупал сам в разное время; никто ничего для обзора не предоставлял и никаких условий не ставил.

Garland With Lights – Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 1000+ релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Узнать больше. )

Светодиодные кластерные светильники Рождественские гирлянды

Вы все еще используете гирлянды накаливания для праздничного декора? Хотя нет ничего плохого в том, чтобы придерживаться традиций, переход на светодиодные гирлянды (также называемые рождественскими огнями в стиле swag) от Christmas Tree Hill может привести к огромной экономии энергии без ущерба для яркости. Проще говоря, вы можете сделать свой праздник еще более веселым, перейдя на светодиодные гирлянды.

Светодиодные лампы не только ярче традиционных ламп, но и имеют гораздо более длительный срок службы, поэтому вы будете реже их менять. Светодиодные светильники также приятны на ощупь, предлагая больше вариантов украшения, чем когда-либо прежде, что делает обновленную технологию освещения разумным выбором для праздничного украшения. Наши светодиодные рождественские огни доступны разной длины и различных цветов, включая теплый белый, холодный белый, синий, красный и разноцветный. Найдите подходящую светлую нить для всех ваших потребностей в украшении, когда вы ходите по магазинам в Холме Рождественской елки. Мы даже предлагаем 1000 светодиодных рождественских гирлянд в дополнение к гирляндам другой длины для внутреннего и наружного использования.

Кластерные светильники гирлянды – 1300 теплые белые светодиодные светильники – зеленый проволока – 44 -футовый

$ 124,95 $ 94,99

Кластерные гирлянды – 600 теплые белые светодиодные светильники – зеленый проволока – 19ft

$ 79,95 $ 59,99

101101101101101101101101101101101101101101101101103

10101101101101101101101111.

600 теплых белых светодиодных ламп — прозрачный провод — 19 футов

79,95 $ 59,99 $

кластерная гирлянда — 600 теплых белых светодиодных ламп — коричневый провод — 19 футов0010 Кластерные светильники гирлянды – 1300 многоцветных светодиодных ламп – зеленый проволока – 44 -футовую

$ 124,95 $ 94,99

Кластерные гирлянды – 600 Многоцветные светодиодные светильники – зеленый проволока – 19ft

$ 79,95 $ 59,99 9000 3

$ 79,95. Светодиодные лампы – зеленый проволока – 73 -футовый

$ 89,95 $ 64,99

Змеиная гирлянда.

$ 34,95 $ 24,99

Кластерные гирлянды – 500 теплые белые светодиодные лампы – коричневый проволока – 36,5 фута

$ 49,95 $ 37,99

Cluster Lights – 500 White Led Light -Light – 36,5 -футовой

9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000. 47,99 $

Светодиодные электрические гирлянды — 50 теплых белых светодиодов — зеленый провод — 25 футов

25,95 $ 19,99 $

Светодиодные электрические гирлянды — 50 холодных белых светодиодов — зеленый провод — 25 футов

$ 25,95 $ 19,99

Светодиодные электрические светильники – 50 синих светодиодных ламп – зеленый проволока – 25 футов

$ 25,95 $ 19,99

Acepted Рождественские свети 19,99 $

Многоцветные рождественские гирлянды C6, многоцветные, электрические/зеленый шнур, набор/50

26,95 $ 19,99 $

граненые рождественские гирлянды, синие светодиоды C6, электрические/зеленый шнур, набор/50

$26.95 $19.99

Faceted Christmas Lights – Red C6 LED – Electric/Green Cord – Set/50

$26. 95 $19.99

Incandescent/LED Mini Light Suction Cup Clips – Set/20

$2.99

Светодиодные проволочные гирлянды – теплый белый – батарея/серебряный провод – вход/выход – 12 ламп

5,99 $

Micro LED лампы – теплый белый светодиод – батарея/зеленый провод – 60 ламп

23,95 $ 17,99 $

Micro LED Lights – Warm White LED – Battery/Copper Wire – 60 Lights

$23.95 $17.99

Micro LED Lights – Warm White LED – Battery/Silver Wire – 60 Lights

$23.95 $17.99

Micro

13,95 $ 10,99 $

Набор светодиодных фонарей с таймером на батарейках — пластиковый зажим — набор из 10 шт. – 6 футов

$ 49,95 $ 19,99

Микродиодиоды – теплый белый светодиод – батарея/серебряная проволока – 30 лампочек

$ 15,95 $ 11,99

Микро светодиодных светиль

32,95 $ 24,99 $

Медленно мерцающие светодиодные лампы – теплый белый светодиод – батарея/серебряный провод – 10 ламп

3 4,99 $5 $ 10,99

Клип на светодиодном наборе свечи – теплый белый светодиод – батарея – 10 свечей

$ 46,95 $ 34,99

USB PowerConce+™ 2 AA Converter – Конвертируйте батарею в Electric

$ 11,95 44444444444444444444444444444444.. 2.914. 3 Конвертер AA — Преобразование батареи в электрическую

11,95 $ 8,99 $

USB PowerConnect+™ 2 Преобразователь AAA — Преобразование батареи в электрическую

11,95 $ 8,99 $

Преобразователь USB PowerConnect+ в электрическую0003

$ 11,95 $ 8,99

Конвертер аккумулятор – AA Батарея для электричества – 1 Устройство

$ 21,95 $ 16,99

БьО оценник – AAA Battery – Overnation

4444444444444 годы. Подсветка веток – 9 футов
12,95 $ 9,99 $
Подсветка для винных бутылок – Батарея/теплый белый светодиод – Таймер – 12 ламп
10,95 $ 7,99 $
145
Независимо от того, какой тип светодиодных гирлянд вы ищете, вы найдете его на Рождественской елочной горке. Наш впечатляющий выбор означает, что у нас есть струнные светильники для любых нужд, независимо от того, ищете ли вы праздничные струнные светильники, гирлянды или повседневные струнные светильники. У нас есть стандартный набор светодиодных рождественских светильников теплого белого цвета из 50 ламп, а также последние тенденции – светодиодные гирлянды в виде змей и светодиодные кластерные рождественские елочные светильники. Эти усовершенствованные праздничные огни поставляются с пультом дистанционного управления и имеют восемь различных световых функций для впечатляющего дисплея, который вы можете настроить одним нажатием кнопки. Повесьте гирлянду с подсветкой один раз и используйте пульт дистанционного управления, чтобы изменить дисплей в соответствии с праздником или сезоном. Используйте светлые нити для освещения снаружи вашего дома или рождественской елки и наслаждайтесь невероятной экономией, а также не требующим обслуживания цветом.
Кластерная светодиодная гирлянда также очень полезна в качестве «заплатки» в случае перегорания предварительно зажженной светодиодной елки. Не выбрасывайте это старое дерево, когда вы можете просто обернуть вокруг него светодиодную гирлянду и вернуть ему былую славу. Светодиодные гирлянды с зелеными проводами при использовании в качестве гирлянд для рождественской елки практически невидимы. Используйте светлые нити на гирляндах и венках из вечнозеленых растений, чтобы создать индивидуальное оформление. Световые нити также можно использовать для освещения архитектурных элементов и ландшафта круглый год или как часть вашего внутреннего декора. Вы найдете мини-лампочки, большие лампочки C6, гирлянды в форме звезды, светодиодные гирлянды в стиле патриотизма и комплекты светодиодных ламп с батарейным питанием, когда будете делать покупки в Christmas Tree Hill.
Преимущества светодиодного освещения
Зачем вам использовать светодиодную технологию струнного освещения? Есть много причин. В дополнение к длительному сроку службы (более 50 000 часов) и гораздо большей энергоэффективности светодиодные кластерные светильники также приятны на ощупь, что делает их более безопасной альтернативой традиционным лампам накаливания. Прохладный внешний вид ламп делает их более безопасным вариантом, чем стандартные лампы накаливания, особенно в присутствии домашних животных и маленьких детей. Светодиодные лампы также очень долговечны и не подвержены влиянию экстремально низких температур, что делает их идеальными для использования на открытом воздухе в северном климате. Меньший размер светодиодных ламп также означает меньшую площадь поверхности, на которую можно удариться, сломать или зацепиться, поэтому лампы легче устанавливать и с меньшей вероятностью сломаются в обычных условиях. Вообще говоря, светодиодные гирлянды безопаснее, ярче и долговечнее, чем другие гирлянды.
Светодиодные кластерные светильники имеют множество преимуществ по сравнению с традиционными светильниками. Для тех, кто хочет действительно яркое праздничное представление по доступной цене, светодиодные гирлянды Рождественские огни являются естественным выбором. Christmas Tree Hill предлагает большой выбор светодиодных декоративных светильников, так что вы сможете найти подходящее освещение для любых нужд. Приобретите наш выбор кластерных рождественских огней сегодня, чтобы найти все виды энергосберегающих осветительных приборов для внутреннего или наружного использования.
Ваш источник уникальных подарков, модной одежды и предметов домашнего декора
С 1971 года Рождественская елка Хилл является вашим местом для самых уникальных предметов домашнего декора, освещения, модной одежды и украшений, предметов коллекционирования, свечей, подарков и многого другого. Наш многолетний опыт позволил нам успешно выбрать лучшие продукты для наших клиентов, и наши светодиодные гирлянды не являются исключением.
