Сварка из простого карандаша своими руками

Срочно понадобилась сварка, а её под руками нет? Или требуется соединить миниатюрные элементы, но в наличии жало, которое явно превышает необходимые размеры? Скорее всего вы будете удивлены, но сварку можно сделать из простого грифельного карандаша. И это не шутка.

Что понадобится для изготовления сварки из карандаша

Так, для изготовления сварки из простого карандаша своими руками понадобится понижающий трансформатор. Выход напряжения – не более 27 В, а мощность должна варьироваться в пределах от 50 до 60 Ватт. Можно также использовать источник, в котором можно регулировать напряжение.

Больше указанной мощности брать не рекомендуется, поскольку возникающая стабильная дуга между свариваемой поверхностью и карандашом может давать брызги из искр, что опасно для здоровья.

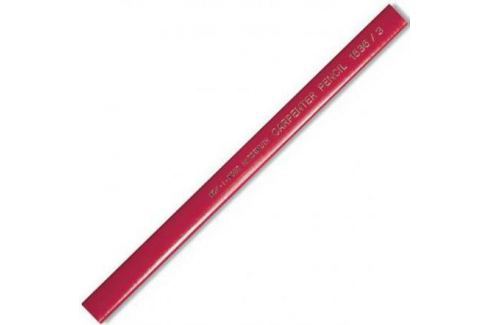

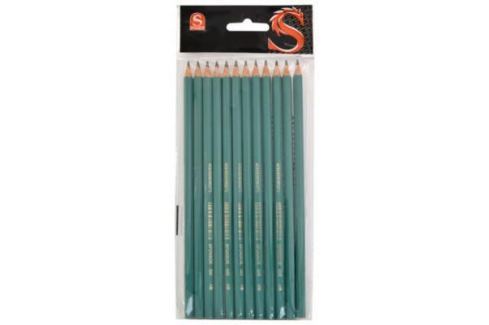

Второй инструмент – простой карандаш. Точнее грифель, для чего карандаш нужно аккуратно разделить на две составляющие по склейке. Вбирая карандаш для сварки необходимо учесть два момента:

Важно брать именно простой карандаш, поскольку он состоит из графита, проводящего электрический ток. В цветном карандаше этого графита нет. Вместо него используется белая глина, а цвет придаёт краситель либо специальный пигмент.
Второе условие – чем твёрже грифель простого карандаша, тем больше в его составе присутствует глины. Поэтому выбирать необходимо мягкий, что, кстати, всегда пишется на самом карандаше в виде пометки-аббревиатуры (разделяются на русскую и английскую виды):

М (В) – самый мягкий. Можно встретить с цифрами от 2В до 9В;
ТМ (НВ) – твёрдо-мягкий;
Т (Н) – твёрдый;
2Т (2Н) – самый твёрдый. Аналогично В, встречается с цифрами от 2Н до 9Н, где чем больше цифра, тем он твёрже.

Если нет буквенного обозначения, можно проверить на твёрдость-мягкость карандаш опытным путём. Чем он твёрже, тем блёклее его оттенок. И, наоборот, чем он мягче, тем жирнее чёрный цвет.

Последние две составляющие сварки – провода и зажим по типу крокодил.

Как сделать

Для начала из проволоки делаем импровизированные клеммы, в которые после будет закреплён графитовый стержень. Один провод должен быть соединён с этими клеммами, второй – с крокодильчиком. Оба провода припаиваем к трансформатору.

В некоторых случаях вместо понижающего трансформатора и отдельных проводов, можно взять провод USB. Для этого зачищаем кабель от изоляции, обрезаем два провода – зелёный и белый, а вот красный и чёрный – оставляем. Далее на грифель заматываем провод красного цвета, а чёрный – на пружину от ручки автомат с одной стороны. Второй конец этой пружины отгибаем и надеваем на грифель. Полученную конструкцию изолируем, оставив часть грифеля для работы.

Как работать

Работая с такой сваркой, как и с обычной, необходимо соблюдать стандартную технику безопасности. Конечно, работать стоит на огнеупорной поверхности, например, плитка, камень, кирпич и так далее.

Подключив всё, прикасаемся к спаиваемой поверхности. Дуга сразу не зажигается, но при этом грифель дымит – это нормально. Начинаем вести сварку, придерживаясь единственного правила: периодически разрываем дугу. Это нужно делать для того, чтобы грифель не перегревался и остывал. Как только грифель покраснеет, он сломается.

Самое интересное в том, что таким сварочным аппаратом можно не только сваривать металлические поверхности. Им можно разрезать металл, немного увеличив ток и температуру, а добиться этого можно уменьшив длину электрода. Также, то касаясь, то отрывая электрод, на металлической поверхности можно сделать надпись. Согласитесь, такой простой и удобный способ сварки нельзя сбрасывать со счетов, правда?

Что понадобится для изготовления сварки из карандаша

Важно брать именно простой карандаш, поскольку он состоит из графита, проводящего электрический ток. В цветном карандаше этого графита нет. Вместо него используется белая глина, а цвет придаёт краситель либо специальный пигмент.
Второе условие – чем твёрже грифель простого карандаша, тем больше в его составе присутствует глины. Поэтому выбирать необходимо мягкий, что, кстати, всегда пишется на самом карандаше в виде пометки-аббревиатуры (разделяются на русскую и английскую виды):

М (В) – самый мягкий. Можно встретить с цифрами от 2В до 9В;
ТМ (НВ) – твёрдо-мягкий;
Т (Н) – твёрдый;
2Т (2Н) – самый твёрдый. Аналогично В, встречается с цифрами от 2Н до 9Н, где чем больше цифра, тем он твёрже.

Последние две составляющие сварки – провода и зажим по типу крокодил.

Как сделать

Как работать

Графитовые электроды для сварки

В рудно-термических и сталеплавильных печах дугового типа для выплавки ферро- и специальных сплавов, низкоуглеродистых и высоколегированных сталей используют графитовые электроды. Преимущественно, они представляют собой цилиндры, но есть изделия и других сечений. На торцах расположена резьба для соединения с ниппелем. Данные изделия превосходят по качеству угольные проводники электрического тока, поскольку материал проходит дополнительную термическую обработку – нагрев в +2500 градусов С. В результате электрическое сопротивление снижается до 6 раз, а плотность тока до 3 раз. Таким образом, графитированные электроды можно устанавливать меньшего диаметра.

Расход электродов из графита

Несмотря на то, что данный вид относится к неплавким, электрод из графита во время плавки расходуется. Но этот процесс происходит крайне медленно. Когда габариты электрода становятся меньше рекомендованных нормативами, с помощью ниппеля его наращивают.

Расход изделий варьируется в широком диапазоне, при обычной работе печи – от 4 до 8 кг/на тонну. Для повышения экономичности процесса необходимо строго учитывать следующие параметры:

качество электродов;
конструкционные особенности печи;
режим плавки и ее технологические особенности;
состав атмосферы печи и температурный режим;
качество стали или металлолома;
используемый тип горелок и другое.

Расходуются графитированные электроды незначительно, потеря массы связана с испарением графита при высоких температурах.

Преимущества изделий для сварки из графита

Кроме экономии, за счет использования сварочных электродов из графита меньшего диаметра, в сравнении с угольными устройствами, данные изделия имеют другие достоинства:

в процессе сварки можно не беспокоиться за целостность электрода из графита, он не растрескается;
обладая меньшей прочностью, они более выносливы к термическим нагрузкам;

высокая теплопроводность;
сварка графитовым омедненным электродом дает наиболее качественные результаты;
отличная упругость;
графитовый электрод для дуговой сварки легко поддается обработке, в том числе нарезке, и устойчивы к процессам окисления;
изделия стойки к химикатам, в том числе к хлорным соединениям.

Стандарты производства графитовых электродов для сварки

Графитовые электроды для сварки изготавливаются в соответствии с российскими стандартами ГОСТ4426-62. Изделия всегда производят в нескольких формах сечения – цилиндр, прямоугольник, квадрат, овал. Диаметр электрода может варьироваться от 7,5 д 55,5 см, а длина – от 100 до 170 см. На нарезанную заготовку обязательно наносится резьба для монтажа ниппеля. Преимущественно используется коническая, цилиндрическая или трапециальная резьба. Но помимо промышленного назначения изделие используется и для иных целей, в частности медных труб и проводов.

Процесс производства

Для изготовления данной продукции используют уголь, причем может быть использован не только природный материал, но и искусственный. В качестве связующих добавок используется деготь или смола. Для отдельных модификаций применяю добавки различных металлов. Процесс изготовления включает в себя следующие этапы:

экструзия в процессе термической обработки;
придание изделия формы, согласно виду;
нанесение на нарезанные куски резьбовых соединений;
покрытие изделий медным слоем либо методом напыления, либо электролитическим способом.

Графитовый электрод с медным покрытием

Но для того, чтобы работать с изделиями из меди используется другая модификация – графитовый омедненный электрод. Иначе их называют «карандаши». Производители изготавливают несколько видов графитовых омеднённых электродов:

Круглый. Диаметр может варьировать от 0,32 до 1.9 см. Это изделие широкого применения.
Бесконечный. Это экономичный вариант исполнения. В процессе работы отходы не остаются. Сечение – круглое. Используется с помощью специальной машинки. Диаметр варьируется от 0,8 до 2,5 см.
Плоский. Сечение – квадрат или прямоугольник. Типовой диаметр от 0,8 до 2,5 см. На заказ можно приобрести изделия с другими параметрами.
Полукруглый. Наиболее востребованный тип изделия, с одного конца сечение – круглое, в другого – плоское. Он оптимален для выполнения резательных операций. Диаметр изделия варьируется от 1,0 до 1,9 см. Маркировка выполняется тремя цифрами, среди которых: ширина, радиус и длина.
Полый. Эти изделия используют для формирования канавок и строжки. Сечение варьируется от 0,5 до 1,3 см. Преимущественно это продукция зарубежных производителей, на российском рынке она представлена мало.

Ассортимент модификаций позволяет расширить применение изделий, например, вполне доступна сварка медных труб графитным электродом. Вопреки расхожему мнению изделия с медным покрытием имеют практически туже стоимость, что и без металлического слоя, поскольку себестоимость изделий увеличивается не более чем на 5%. В результате, учитывая наценки продавцов, цена получается тождественная, как у изделий с покрытием, так и без него.

Сварка медных проводов омедненным графитовым электродом

Отличной альтернативой спаиванию скруток с помощью припоя и флюса сварка медных проводов графитовым проводником. Такая процедура дает отличный результат:

если для сварки проводов используется графический проводник, соединение получается максимально надежным;
соединение свариваемого материала осуществляется не по всей поверхности, как в процессе пайки, а только с торца, что купирует риски перегрева электрических проводов при увеличении нагрузки;
для работы с медными предметами проводником из графита достаточно 1-2 секунд для нагрева, то есть операция выполняется быстро.

На рисунке представлена схема работы, всю операцию по использованию изделия из графита для сварки меди смотрите на видео. В процессе необходимо контролировать силу тока и другие параметры. Если вас интересуют особенности сварки с помощью электрода из графита, смотрите видео внимательно, там вы увидите все тонкости и особенности операции.

Резюмируем

Выполнение сварочных работ с помощью проводников из графита – это всегда гарантировано высокое качество работы. Важно подобрать максимально оптимальный вид продукции, который даст лучшие результаты в каждом конкретном случае. Графитовые проводники оптимальны, как для металлургического производства, так и для сварки медных изделий, в том числе проволоки.

Поделись с друзьями

Простейший аппарат для сварки тонкого металла

В данном обзоре автор показывает, как изготовить своими руками простейший аппарат для сварки тонкого металла в домашних условиях.

Для этого потребуется аккумулятор на 12V, два медных кабеля и батарейка на 1,5 V. Точнее не сама батарейка, а только графитовый стержень из нее.

В первую очередь при помощи плоскогубцев, отвертки или других подручных материалов разбираем пальчиковую батарейку.

Читайте также: Бюджетный пескоструй за 20 минут своими руками

Затем, предварительно постелив на стол газетку, тряпку или пленку, извлекаем из корпуса батарейки графитовый стержень.

Старайтесь извлечь его аккуратно, чтобы не поломать. А то все усилия будут напрасны.

Основные этапы работ

Добытый честным трудом из пальчиковой батарейки графитовый стержень необходимо подсоединить к концу одного из медных кабелей.

Читайте также: Автоматическая поилка для птицы: самоделка из пластиковой трубы и стеклянного графина

После этого подключаем провода к аккумулятору. Медный кабель с графитовым стержнем подключаем к «+», а массу — к «-».

Теперь можно приступать непосредственно к сварке. Здесь, в принципе, ничего сложного нет.

Минусовым кабелем касаемся металлической пластины (а лучше «крокодилом» воспользоваться), а электродом из графитового стержня производим сварку. Старайтесь сильно его не перегревать.

Читайте также: Как быстро выровнять стальную проволоку

Подробно о том, как сделать простейший аппарат для сварки тонкого металла в домашних условиях, смотрите на видео.

Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Сварка из карандаша своими руками

Сварка без сварки – сварочный карандаш

В статье мы расскажем в форме презентации, как родилась и развивалась идея создания сварки без сварки, а также пайки и резки без специального оборудования. Что такое сварочный карандаш и с чем его едят? Также расскажем о разработках отечественных ученых и зарубежных стартапах.

Как все начиналось…

Германия в 30-х годах ХХ века являлась лидером в области термитных технологий сварки.

Свое бурное развитие технология получила в первую очередь в деле тигельной сварки –теперь соединить две части железнодорожной рельсы не составляет труда.

Если вкратце, приспособление для сварки состоит из:

Тигель;
Термитная смесь;
Рельсы;
Разъемная огнеупорная форма

Способ промежуточного литья (до, в процессе и после заливки)

Изобретение карандаша

В конечном итоге, данные технологии привели к рождению идеи компактного сварочного инструмента в форме стержня- карандаша.

Однако при воплощении идеи в жизнь «первопроходцев» ожидала неудача. Дело в том, что при быстром остывании смеси в сварочной ванне после прекращения горения карандаша, шлак и металл перемешиваются и материал становится хрупким.

В результате, основанные на алюминиевом термите смеси так и не дали позитивного результата и в профессиональной среде, и в литературе модель «карандаша» была признана «не реализуемой» и долгое время никто этой проблематикой не занимался, пока не появился профессор, доктор технических наук, академик Лебедев Владимир Георгиевич.

Случайно познакомившись с идеей, вначале он рассчитал математическую модель, а затем реализовал химическую, на основе медного термита, при которой пара металл –шлак разъединяются в процессе образования припоя-сплава.

Открытые публикации В.Г. Лебедева в российских изданиях стали основой создания нескольких сварочных инструментов, присутствующих на рынке России.

Сварочные карандаши Шквал и Оксал производятся в Санкт-Петербурге и применяются для сварки, пайки и резки без применения какого-либо специального газосварочного или электросварочного оборудования.

Автономная мобильная сварка –карандаш СК-1, Москва

TEC Torch Promotion

Tech Torch -лазерный меч из «Звездных войн» — как окрестили его в США

Есть и зарубежный аналог (стартап в США) TEC Torch Promotion – термитное режущее устройство со сменным картриджем (устройство стоит 300$; картридж – 50$).

В Америке TEC Torch используется в качестве компактного инструмента, который могут использовать в своей работе американские правоохранительные органы, военнослужащие, мчсники. TEC Torch может открыть любую дверь за считанные секунды, что может спасти жизни людей, попавших в форс-мажорные обстоятельства.

Термитный резак в действии

Время сгорания картриджа всего несколько секунд – оптимальное время для проведения оперативного вмешательства. Картридж Rod Cutter может прожечь насквозь стержень диаметром до 2 см (при этом не важно, что перед вами, закаленная, низкоуглеродистая или нержавеющая сталь), а картридж Plate Penetrator способен вырезать отверстие до 1 см в металлической пластине толщиной до 1,3 см. Для выполнения сложных задач может потребоваться несколько картриджей или их комбинация.

Смотрите видеоролик, демонстрирующий возможности инструмента

Зарубежный аналог – DISARM CO (Разоружающий)

Факел в гильзе – прожиг до 3 мм (цена 30 евро)

Прожиг с помощью тигеля до 10 мм ( цена 200 евро)

Это если вкратце о наработках «проклятых буржуев», а вот что можно реально приобрести для выполнения разовых бытовых задач.

Сварочный карандаш Лебедева «Элькас»

Автономный сварочный инструмент НЕ ТРЕБУЕТ

Профессиональной квалификации
Внешних источников энергии
Специального оборудования

Все что необходимо для сварки – солнцезащитные очки, зажигалка и сам карандаш.

Материал шва- легированная бронза.

Прочность на разрыв: 35-45 кг/мм 2 .

Толщина свариваемых деталей: 0,3-6 мм

One thought on “ Сварка без сварки – сварочный карандаш ”

Добавить комментарий

Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Cтоит ли ПОКУПАТЬ, отзывы сварщиков:

Сварочный карандаш

Сварочный, или термитный карандаш — это простое в использовании средство сварки металлических деталей. Он не требует никакого дополнительного оборудования, как электросварка и газосварка, и помещается в кармане. Не нужно также и длительное обучение — применять карандаш может любой домашний мастер. Использовать его можно в походных условиях, в жару и мороз, дождь и ветер. Важно помнить, что сварочный карандаш — средство оперативного устранения неисправностей. Для постоянного использования детали потребуется провести полноценный ремонт.

Принцип действия

Состоит карандаш из спрессованной смеси алюминия и окисла железа. При возгорании такого материала происходит обильное выделение тепла (экзотермическая реакция). С химической точки зрения идет восстановительная реакция Fe из оксида с участием Al. При разрыве молекулярных связей в оксиде и образуется выброс тепловой энергии.

Температура реагентов повышается до такой степени, что восстанавливаемое железо тут же переходит в жидкое фазовое состояние, или попросту плавится. Этот расплавленный металл проникает в отверстия, щели и трещины в соединяемых или ремонтируемых деталях и заполняет их.

Высвобождающиеся из молекул оксида атомы кислорода реагируют с алюминием, образуя окисел алюминия. Он играет роль флюса, препятствуя повторному окислению расплава и нагретых до температуры пластичности областей изделия.

Сварочный карандаш заключает в себе все необходимые компоненты для сварки:

присадочный металл для формирования материала шва;
флюс, защищающий сварочную ванну от кислорода и азота воздуха;
источник тепловой энергии для расплавления металла.

По химическому составу карандаши могут различаться. Вместо алюминия в качестве восстановителя можно применять магний. Металл-восстановитель выбирают в зависимости от того, для сваривания каких сплавов предназначена конкретная модель карандаша.

В карандашах, предназначенных для сварочных работ по деталям большой толщины, в середине вставляют металлический стержень – его металл уйдет на формирование шовного материала.

Разновидности

Производители выбрасывают на рынок множество марок и моделей сварочных карандашей. Не все они сделаны достаточно качественно, у некоторых остается неясен даже химический состав.

Лучше не экспериментировать и придерживаться продукции положительно зарекомендовавших себя за многое годы производителей:

Термокарандаш для сварки Экстрапайк. Подходит для ремонта и заварки глубоких трещин и сквозных отверстий стальных и алюминиевых, сплавов, а также эмалированной продукции. Осуществляет лужение поверхностей, восстановление эмалевого слоя. Срок хранения практически неограничен, расход при работе достаточно велик.
Универсальный карандаш Нанопайк. Изготовлен с использованием магния в качестве восстановителя. Может работать с любыми металлами и сплавами. Заметно дороже.
Экстремал. С его помощью можно отремонтировать детали из металла, как с эмалевым покрытием, так и без него. Доступен по цене. Производитель заявляет, что прочность сварного шва доходит до 70% от шва, сделанного электросваркой.

Сварочный карандаш Экстремал

На рынке представлены и другие марки карандашей, схожие по своему качеству и возможностям.

Технология использования

Процесс применения сварочного карандаша достаточно прост и по силам каждому домашнему мастеру. Последовательность операций следующая:

Тщательно подготовить поверхность, очистив проволочной щеткой или абразивной бумагой от ржавчины, остатков старой краски и других загрязнений.
Обезжирить с помощью бензина, уайт-спирита или другого растворителя.
Снять упаковку с карандаша. Металлическую крышку передвинуть на другой конец стержня — за нее будем держать.
Не забыть надеть очки (или маску) сварщика и плотные брезентовые (спилковые) рукавицы.
Спичкой или зажигалкой прогреть и поджечь конец стержня.
Горящий конец поднести к месту начала сварочного шва и придать к поверхности детали. Вести стержень вдоль линии шва, задерживаясь на одном месте не менее 3 секунд, с тем, чтобы свариваемые кромки успели прогреться до температуры плавления.
Сварку ведут без колебаний, если правой рукой, то справа налево. При слишком большой скорости ведения сварочный зазор заполнится шлаком, но в него попадет недостаточно расплава для надежного соединения.

По окончании сварочных работ огарок стержня нужно положить на бетон, землю (без сухой травы) и бросить в ведро с водой.

Преимущества и недостатки применения термитного карандаша

К основным достоинствам карандаша для сварки металла относятся:

Возможность работать в самых стесненных, труднодоступных местах.
Энергонезависимость — не требуется источников электроэнергии или газа.
Малогабаритность — помещается в карман спецодежды.
Для работы не требуется долгого обучения и специальных навыков.
Может работать как в условиях мастерской, так и в полевых условиях.
Термостойкость шва — до 180 °С, что делает приспособление незаменимым при ремонте домашней утвари и посуды.
Дешевизна.

Применение сварочного карандаша

Кроме достоинств, как и у любого реально используемого метода сварочных работ, имеются и недостатки:

Качество шва ниже, чем при электро- или газосварке.
Не подходит для выполнения больших объемов работ.
Высокий расход материала.

Сочетание достоинств и недостатков делает метод прекрасно подходящим для мелкого оперативного ремонта.

С какими металлами может работать

Благодаря своей универсальности сварочные карандаши можно использовать для сварки таких материалов, как:

конструкционные стальные сплавы;
листовой оцинкованный прокат;
чугун;
сплавы алюминия;
медные сплавы: бронза, латунь и т.п. ;
нержавеющие и высоколегированные сплавы;
термостойкие пластики.

Мелкий ремонт термическим карандашом

Промышленные карандаши специального состава применяют и для сварки других металлов, а также для сварочных работ под водой, в вакууме и других экстремальных условиях.

Подготовка к работе

Тщательная подготовка рабочего места и свариваемых деталей станет залогом высокого качества и безопасности сварочных работ.

Рабочее место необходимо очистить от горючих материалов, ГСМ и других легковоспламеняющихся жидкостей. Свариваемые детали подлежат механической очистке от загрязнений и обезжириванию.

Свариваемые детали необходимо прижать друг к другу и надежно зафиксировать в тисках, струбцинах, других инвентарных крепежных устройствах.

Как соединять горизонтальные швы встык и внахлест

При соединении встык нужно подложить под сварочный зазор пластину из негорючего материала: бетон, кирпич, асбест, массивный металл. Использовать для этого горючие материалы — дерево, фанеру, пластик — недопустимо. В ходе восстановительной реакции достигается температура до 2800 °С

Соединение вертикальных поверхностей

Выполнение горизонтального шва на вертикальных или наклонных поверхностях потребует дополнительной оснастки.

Ее называют «сварочная полка», она закрепляется струбцинами или сварочными магнитами вдоль линии шва на 3-5 мм ниже и предотвращает стекание расплава по детали вниз.

Резка металлов

Карандашом можно не только сваривать, но и резать металл. При этом карандаш ведут вдоль линии реза медленнее, чем при сварке. Подкладочные плиты не используют, чтобы расплав мог свободно вытекать из линии реза.

Изготовление своими руками

Карандаши свободно продаются в общестроительных и специализированных сварочных магазинах. Кроме того, их вполне можно изготовить и самостоятельно.

Для начала потребуется проволока из углеродистого стального сплава. Отлично подходит стержень от электрода для ручной электросварки. С него нужно сбить флюсовое покрытие.

Электроды для ручной сварки

Состав для собственного покрытия содержит:

одну часть опилок алюминия;
три части железной окалины;
Связующее — клей момент или другой прочный клей.

Приготовление состава проводят в прочной и устойчивой посуде из стекла или глины. Стержень от электрода (или нарезанные по 15 см куски проволоки) окунают в смесь и вращением вокруг оси стержня наматывают на него слои состава.

Один конец оставляют чистым — он будет играть роль ручки. На другой будет нанесена смесь для розжига. Ее готовят в отдельной емкости в следующей пропорции:

1 часть бертолетовой соли;
2 части измельченного до состояния опилок алюминия.

После тщательного перемешивания и добавления такого же клея до поучения густой вязкой массы из нее скатывают небольшие шарики, которые и насаживаются на предназначенный для розжига конец карандаша. Время высыхания — до получаса (или как указано в инструкции к клею).

Наш сварочный карандаш готов, можно начинать проверку и сварочные тренировки.

Сферы применения

Сфера применения карандашей для сварки самая широкая. Они позволяют сваривать черные и цветные металлы в любом положении и практически в любых обстоятельствах, от условий мастерской до полевых и экстремальных. Средство широко используется в следующих областях:

Монтажные и аварийные работы в труднодоступных местах и в чрезвычайной обстановке.
Оперативный ремонт транспортных средств (автомобильных, водных, железнодорожных) в местах их поломки.
Ремонт рельсового пути, стрелок и переходов.
Пайка медных проводов и других электрокомпонентов.
Ремонт трещин в компонентах отопительных систем.
Ликвидация утечек в магистральных и распределительных трубопроводах.
Ремонт чугунных и бронзовых отливок промышленного и декоративного назначения.
Ремонт строительной и сельскохозяйственной техники на удаленных площадках.

Паяльный карандаш вмиг

Особенно широко сварочные карандаши применяют при ремонтах рельсового хозяйства. Их использование позволяет проводить текущий ремонт исключительно оперативно, недорого и с минимальными задержками движения поездов.

Важно помнить, что карандаш предназначен для оперативного, временного ремонта на большом удалении от ремонтных предприятий или в чрезвычайных обстоятельствах. Для постоянной эксплуатации следует провести качественный ремонт с помощью электро- или газосварки.

Правила безопасного пользования

Несмотря на крайнюю простоту своего устройства и применения, сварочные карандаши представляют собой реальную угрозу для здоровья, жизни людей и для сохранности материальных ценностей. Чтобы избежать трагических последствий, следует строго соблюдать меры безопасности:

Тщательно подготовить рабочее место, убрать все горючие и легковоспламеняющиеся вещества и материалы.
Надежно закрепить заготовки или ремонтируемое изделие в тисках, зажимах, струбцина и т.п. Варить на весу категорически недопустимо.
Использовать для подкладок под шов и сварочных полок только негорючие материалы.
Обязательно применение средств индивидуальной защиты: очки или маска сварщика, брезентовые рукавицы или спилковые перчатки — краги, плотная одежда и прочная обувь, не оставляющая открытых участков кожи.
При поджиге и сварке следует прочно удерживать карандаш. Вести его вдоль линии шва плавно, без рывков. Ходить по мастерской с горящим карандашом недопустимо
При сварке на вертикальных и наклонных поверхностях, а также при резке металла внимательно следить за тем, чтобы расплавленный металл не стекал в вашу сторону и не брызгал по сторонам.
По окончании сварки огарок следует бросить в заранее подготовленное ведро с водой или с песком. В крайнем случае — на бетонный или земляной пол. Не покидайте рабочее место, не убедившись в том, что огарок прогорел полностью.

Правильное использование недорогого и простого в обращении варочного средства сделает работу с ним удобной и безопасной.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Сварочный аппарат для сварки мелких деталей своими руками

Довольно часто в практике любого хозяина возникает необходимость соединить металлические детали. Один из таких способов соединения – это сварка. Но что делать, если нет сварочного аппарата? Конечно, можно его приобрести, но можно и изготовить самый простейший аппарат самому, причем практически за полчаса.

Пролог

Простейший прототип сварочного аппарата – осветительный электродуговой проектор – использовался еще в середине ХХ-го века в киностудиях во время съемок фильмов.

В домашних условиях, возможно, сделать простой раритетный самодельный сварочный аппарат из автотрансформатора мощностью 200 Вт. (Примерная схема автотрансформатора приведена на рисунке). Выходное напряжение регулируется за счет перестановки телевизионной вилки в гнездах.

На вторичной обмотке трансформатора необходимо найти два вывода, на которых напряжение будет около 40 В. К этим выводам остается подсоединить графитовые электроды и сварочный аппарат готов! Правда нужно учитывать, что при использовании такого автотрансформатора в сварочных целях желательно хорошо знать основы электробезопасности, поскольку не обеспечивается гальваническая развязка с электросетью.

Область применения такого самодельного сварочного аппарата довольно широкая: от сварки металлических изделий до закалки рабочих поверхностей инструмента.

Примеры применения Вольтовой дуги

В практике радиолюбителей временами возникает необходимость в сваривании или очень сильном разогреве мелких деталей. В таких случаях нет необходимости в применении серьезного сварочного аппарата, т.к. чтобы создать высокотемпературную плазму не обязательно иметь специальное оборудование.

Рассмотрим несколько примеров практического применения Вольтовой дуги.

Сварка накала магнетрона с питающими шинами

В этом случае сварка просто необходима, хотя многие, при встрече с такой трудностью, производят замену магнетрона. А ведь чаще всего бывают лишь две неисправности: обрывается накал в точке (поз.1) и выходят из строя из-за пробоя проходные конденсаторы (поз.2).

На рисунке магнетрон от микроволновой печи «Kenwood», который проработал после ремонта более двадцати лет.

Ремонт термопары своими руками

Конечно, изготовить термопару – дело совсем безнадежное, однако бывает, что нужно ее отремонтировать в случае облома «шарика». Обычно такие термопары встречаются в мультиметрах, у которых есть режим замера температуры

Нагревание высокоуглеродистой стали

В случае необходимости изменения формы пружины или проделывания отверстия следует учитывать, что закаленная пружина имеет слишком высокую твердость для сверления и слишком хрупкая для пробивания отверстия при помощи пробойника.

А в случае закалки стального инструмента (изготовленного из инструментальной стали) достаточно нагреть рабочую поверхность до малинового цвета и охладить в ванночке с машинным маслом. На рисунке изображено закаленное жало отвертки после механической обработки рабочей кромки.

Как получить Вольтовую дугу?

Мелкие сварочные работы можно выполнять при помощи трансформатора мощностью от 200 Ватт и выходным напряжением в диапазоне от 30 до 50 Вольт. При этом сварочный ток должен быть 10-12 Ампер. Можно не беспокоиться по поводу перегрева трансформатора, поскольку горение дуги кратковременно.

Также подойдет и обычный лабораторный автотрансформатор ЛАТР с силой тока от 9 Ампер. Однако нужно учитывать всю степень опасности в связи с тем, что отсутствует гальваническая развязка с электросетью.

В целях предупреждения повреждения графитового ролика токосъемника ЛАТРа желательно ввести ограничения входного тока применением плавкой вставки (предохранителя). Тогда случайное короткое замыкание в цепи электрода уже не страшно.

Электродами могут быть любые графитовые стержни простых карандашей (желательно мягкие).

В качестве держателя для грифеля используется металлическая часть электромонтажного клеммника.

На этом рисунке показан пример держателя с применением клеммника, причем одно отверстие используется для крепления ручки, а второе для зажима грифеля в клемме.

В целях предотвращения расплавления одноразового шприца (поз.3) при нагреве клеммника (поз.1) используются шайбы из стеклотекстолита (поз.2). А для стандартного подключения к кабелю можно применить стандартное гнездо от прибора (поз.4).

Итак, схема соединения довольно простая: один вывод вторичной обмотки соединяется с держателем, а второй вывод подсоединяется к свариваемой детали.

Есть еще другой вариант крепления держателя электрода с применением электромонтажной клеммы. Второй держатель понадобится в случае сварки металлических изделий с такой же температурой плавления или при необходимости раскалить металлическое изделие (закалка, изменение формы).

Схема подключения к вторичной обмотке трансформатора двух графитовых электродов.

Для сохранения глаз от ожога роговицы и от попадания искр недостаточно будет использовать темные очки из-за малой плотности светофильтров. Можно изготовить такое приспособление: в качестве щитка может быть оправа бинокулярных очков с удаленными линзами; фильтр крепится при помощи канцелярского зажима. Или можно воспользоваться радиолюбительскими очками, применяемыми в SMD технологиях.

В случае сварки меди с нихромом или сталью понадобится флюс. При добавлении небольшого количества воды в тетраборат натрия (буру) или в борную кислоту получается кашица, которой смазываются места сварки.

Материалы для приготовления флюса обычно можно найти в хозяйственном магазине. Также можно воспользоваться средством борьбы с насекомыми «Боракс» содержащим борную кислоту.

Мини USB паяльник из грифеля карандаша своими руками

Привет всем самодельщикам и интересующимся. В этой статье я вам расскажу, как сконструировать мини USB паяльник из грифеля карандаша и из других подручных материалов своими руками.

Свойство графита проводить электрический ток используется давно, например, в электродвигателях используются графитовые щетки. Грифель современного карандаша имеет малое сопротивление и через него может проходить ток достаточный для свечения лампочки. При производстве карандашей сухой порошок графита смешивают с глиной и водой. Чем больше глины, тем тверже карандаш, больше графита — мягче грифель. После образования из смеси тестообразной пасты ее пропускают через формовочный пресс, получая тонкие липкие веревочки. Их распрямляют, разрезают по размеру, сушат и направляют в печь для обжига. Деревянные заготовки из кедра или сосны разрезают напополам по длине и вырезают канавку для грифеля. Обе половинки с грифелем затем склеивают. Дощечки разрезают на карандаши, внешняя их сторона полируется. Вот так изготавливают карандаш и его грифель. И так, удельное электрическое сопротивление графита равно 13 (Ом*мм2) / м при нормальной температуре (20 градусов). Ну хватит теории, пора перейти к самому изготовлению паяльника.

Для изготовления паяльника мне понадобились:

Приборы и инструменты:
1) Дрель,
2) Клеевой пистолет и термоклей,
3) Канцелярский нож,
4) Изолирующая лента,
5) Ножницы,
6) Плоскогубцы.

Материалы:
1) Деревянная дощечка,
2) Ручка с нажималкой,
3) Простой карандаш,
4) USB кабель от зарядки телефона.

Сначала берем деревянную дощечку и разрезаем её острым канцелярским ножом.

Надо разрезать чтобы дощечка получилась круглой форму с диаметром, пролезавшим в авторучку.

С одной стороны сверлим отверстие сверлом, равный диаметром с грифелем карандаша.

Начинаем зачищать USB кабель от изоляции канцелярским ножом.

Берем ручку и освобождаем её от лишних нам деталей.

Пружинку от ручки надо оставить. Она нам ещё понадобится.

Суем наш USB кабель в ручку.

Пора отрезать лишние провода: зеленый и белый. Черный и красный не отрезаем.

В отверстие ручки заталкиваем нашу деревянную заготовку. У заготовки отверстие должно быть снаружи, а не внутри ручки.

Теперь надо зачистить оставшиеся провода от изоляции.

Теперь нам понадобится грифель карандаша. Для этого берем сам карандаш.

Отрезаем небольшую часть карандаша.

Теперь аккуратно, разрезая канцелярским ножом, достаем сам грифель карандаша.

Полученный грифель заталкиваем в отверстие деревянной заготовки. Главное, не сломать грифель, так что этот процесс надо выполнять аккуратно.

Красный провод заматываем на грифель.

Далее берем отложенную на потом пружинку от ручки.

Плоскогубцами загибаем её конец, как показано на фотографии.

Вдеваем пружину на грифель карандаша и клеевым пистолетом приклеиваем её на деревянную деталь.

Наматываем черный провод на пружинку и изолируем её термоклеем.

Для большей прочности наматываем нашу конструкцию изолентой.

Ну вот и все, мини USB паяльник готов. Конструкция конечно получилась не очень мощная, но припаивать тонкие, мелкие провода возможно. А на этом у меня все. Всем большое спасибо за внимание! Всем удачи и пока!

Вам палочку-выручалочку? Держите сварочный карандаш!

Сварочный карандаш – настоящий сварочный гаджет, это отличная палочка выручалочка в условиях, когда невозможно провести электродуговую сварку. Конечно, его нельзя назвать полноценной заменой классической сварке, но таких задач у этого гаджета нет.

Он работает в экстренных полевых условиях с тем, чтобы потом сварочное соединение переделать более надежным способом.

Что это такое?

Сварочный карандаш – это не что иное как тонкий цилиндр с весьма умеренной длиной – всего 170 мм. Состав устройства сложный: основная часть – это металлический стержень, который выполняет роль припоя.

Этот стержень туго набит специальным спрессованным горючим составом, который при горении работает на формирование сварочной ванны и оплавление металлических кромок.

Покрывающая часть предназначена для формирования температуры плавления с защитным облаком, которое тормозит вредное воздействие внешней среды на взаимодействие металлов во время рабочего процесса.

Этот великолепный гаджет способен работать при высочайших температурах – вплоть до 2900°С, поэтому его иногда называют термокарандашом. Он предназначен для сварки металлов и пайки алюминия и медных сплавов.

Использование устройства – супер-простое, это одна из его самых выигрышных сторон. Чтобы начать работу, достаточно поджечь один из концов цилиндра и приложить к соединяемым поверхностям. Для формирования шва его нужно вести просто вдоль соединения.

Еще одна функция – резка прутков и металлических пластин. В этом случае сварочный карандаш поджигают и продавливают нужно место или линию.

Преимущества гаджета

Сварочный карандаш не имеет равноценных заменителей благодаря своими уникальным функциональным свойствам:

простота и легкость в использовании;
полная автономность, не нужны ни топливо, ни электричество;
компактность и легкий вес;
дает возможность работать в самых труднодоступных местах;
плавит большинство металлов из-за высокой температуры плавления;
отличное и устойчивое горение, способное варить даже мокрые поверхности;
универсальность в отношении практически любых материалов.

Область применения сварочного карандаша

В походе или на рыбалке, в любых полевых условиях, в поездках на автомобиле – где угодно и для какой угодно случай: будь то течь в железной лодке или отрыв бампера, сооружение навеса или треноги для костра. Перечисление займет слишком много места, остановимся на этом.

Технология использования

При всей простоте и удобстве работы с нашим милым другом кое-какой порядок действий все-таки нужно знать и выполнять:

Очистка поверхностей, установка в нужном положении.
Вскрытие упаковки, при срыве контрольной ленты открыть крайний конец карандаша.
Перемещение металлической крышки к заднему концу, чтобы она стала рукояткой.
Надеть защитные перчатки из плотного материала и темные очки или защитную маску.
Разжечь зажигалкой оголенный конец – фитиль запала устройства.
Поднести горящий конец (это похоже на бенгальский огонь) к месту соединения и прижать. Удерживать в этом положении около трех секунд для достаточного прогрева.
Вести стержень справа налево по линии шва со средней скоростью, уверенно и ровно.
После формирования шва остаток карандаша поместить на негорючую поверхность, где он сам догорит и затухнет.

Сделать своими руками

Конечно, карандаш для сварки металла можно купить, стоят они не очень дорого. Но можно изготовить его и самостоятельно. Для этого нужно найти всего лишь подходящую основу – проволоку из углеродистой стали.

В этом деле может подойти и стержень сварочного электрода с диаметром 3 – 5 мм. Только сначала это стержень нужно тщательно очистить от обмазки – легонько постучать молотком вдоль всей длины электрода. Затем проволоку или электродный стержень следует разрезать на куски длиной по 150 мм.

Металлическую проволоку следует покрыть особым слоем. В его состав входят алюминиевые опилки и железные окалины, которые тщательно перемешаны с клеем типа «Момент». Все это лучше в глиняной или стеклянной посуде.

Проволоку окунуть в клеевой раствор и вращаем, чтобы обмазка намоталась на стержень. Слой покрытия должен быть толщиной примерно 5 – 7 мм с каждой стороны. Один конец нужно оставить без слоя, чтобы он выполнял роль ручки.

Противоположный конец будет работать для поджига, для которого нужно приготовить специальную затравку. Эта затравка состоит из алюминиевых опилок и бертолетовой соли с соотношением долей 1 к 2, перемешанных с тем же клеем.

Гремучая смесь скатывается в аккуратные шарики, которые затем прикрепляются к концу карандаша. Затем все должно хорошо высохнуть.

Сварочные карандаши имеют, конечно, и недостатки. Их немного, но они довольно серьезные:

очень короткое время, чтобы провести шов – всего 30 секунд;
возможность работать только с тонкими металлами, не превышающими в толщине 4 мм;
в итоге низкая рентабельность и довольно высокая стоимость работ.

Характеристики сварочного карандаша СК-1

Технические характеристики самого распространенного карандаша СК-1 следующие:

масса около 80 грамм;
горение около 30 секунд;
температура плавления 2900°С;

Лучше не дышать парами, которые формируются при горении оксидов металлов, которые вредны для человека.
Работать с гаджетом нужно в полном сварочном облачении – сварочном щитке.
Для защиты рук от ожогов работать в крагах из замши.

Сварка из карандаша

Миниатюрную сарку металлических проводников или деталей небольших размеров можно произвести обычным стержнем из простого карандаша. Мини сварочным аппаратом со стержнем из графита возможно не только сваривать, но резать металлы небольшой толщины.
Как это применить и для чего, я думаю, Вы сами решите.

Понадобится

Понижающий трансформатор.
Простой карандаш.
Провода.
Зажим, типа крокодил.

Подготовка

Для миниатюрного сварочного аппарата понадобится трансформатор с выходным напряжением 27 В. Мощность его где-то 50-60 Вт. Вы можете взять любой другой трансформатор с похожими характеристиками, или использовать готовый источники с регулируемым напряжением.

Карандаш простой. Его необходимо аккуратно разделать по склейке, не повредив внутренний стержень.

Делаем импровизированные клеммы. Крокодильчик для общего провода, а самодельный крючок из проволоки для электрода.

Закрепляем графитовый стержень в держатель. Провода припаиваем к трансформатору.

Сварка металла

Прежде чем приступить к сварке чего либо, позаботьтесь о технике безопасности. Обязательно используйте защитные очки, и не прикасайтесь к токоведущим частям. Все действия вы делаете только на свой страх и риск, так что будьте бдительны и осторожны.
Для сварки приготовьте огнеупорную поверхность: кирпич, кусок камня или плитки и тп.
Приступаем. Сваривать будем две медных проволоки. Подключаем общий к свариваемым проводам, а электродом прикасаемся к свариваемой поверхности.
Изначально дуга не заживается, грифель дымит. Для начального запуска это нормально.

Уже через пару секунд стержень достаточно прогревается и напряжения с температурой вполне хватает для зажигания дуги.

Продолжаем сварку. Тут главное не пережечь стержень, так как он нагревается до красноты и ломается. Поэтому периодически удаляем его разрывая дугу, чтобы дать ему чуть остыть.

В итоге медные проводники отлично сварены.

Их не разорвать, так как узел стал одним целым.

Такое полезное свойство в хозяйстве точно найдется где применить.

Резка металла

Как с настоящим сварочником эта мини модель так же умеет не только сваривать, но и резать металл.
Но для этого придется увеличить и температуру и ток. Это можно достигнуть уменьшением длинны электрода.
В результате температура резко поднимется. Отрезаем саморез.

Конечно пришлось потратить немного больше времени, но все разрезалось хорошо.

Большой плюс такой поделки, что не используется никаких дорогостоящих материалов, а чтобы все собрать достаточно пяти минут времени.
Не стоит недооценивать преимущества такого прибора, в некоторых случаях он точно может пригодится.

Смотрите видео

Смотрите более подробное видео.

Сварка проводов – видео

Среди существующего в настоящее время множества способов соединения проводов, сварка по праву считается наиболее предпочтительным способом, способным обеспечить, по настоящему качественный, надёжный контакт в течении достаточно длительного времени эксплуатации электропроводки.

Сегодня электропроводка, выполненная алюминиевыми проводами, встречается нечасто – всё большее распространение получают провода с медными жилами, лишённые недостатков алюминиевых проводов.

Поэтому, имеет смысл рассмотреть здесь подробно способ соединения медных проводов дуговой сваркой. В этом коротком видео (длит. 2 мин.) показан полностью процесс сварки медных проводов в распаячной коробке с помощью сварочного инвертора:

{flv img=”videos/welding-of-wires.jpg”}welding-of-wires{/flv}

Для сварки медных проводов можно использовать сварочный трансформатор как переменного тока с выходным напряжением 12-36 В, так и обычный – постоянного тока с регулируемым током сварки. В предложенном видео для сварки проводов используется сварочный инвертор – он оптимально подходит для этой работы, имея следующие преимущества относительно сварочных трансформаторов. Вот только основные из них:

Простота эксплуатации. Использование инверторов позволяет добиться хорошего качества сварки даже начинающим сварщиком – дуга довольно стабильна и легко зажигается даже на малых токах;

Габариты и вес. Способствуют его мобильности, возможности лёгкого перемещения. Многие модели оснащены ремнем для ношения через плечо и при сварке проводов, в частности, в распаячной коробке, его можно просто повесить на плечо и, поднявшись по лестнице-стремянке начать работу;

Помимо самого “сварочника”, конечно, потребуется электрод. Для сварки медных проводов применяется графитовый электрод – “карандаш” (в сварке на видео был использован графитовый омеднённый электрод), при его отсутствии можно обойтись обычным угольным стержнем от ненужной батарейки.

Внимание! Сварка медных проводов в плане риска получить ожог глаз от дуги, ничем не отличается от сварки обычной стали (“шансов” поймать “зайчика” ровно столько-же), поэтому варить допускается только в сварочной маске! Не стоит пренебрегать и таким средством индивидуальной защиты, как сварочные рукавицы, защищающими руки от брызг металла во время сварки.

Сварка проводов. Итак, последовательность действий здесь предполагается следующая:

Удаление внешней оболочки и изоляции с жил проводов;
Скручивание проводов. Механическое сплетение жил или просто – скрутка. Скрученные провода отрезают бокорезами, достаточная длина скрутки составляет 3-5 см;
Крепление медного теплоотводящего зажима. Зажим крепится на середину свариваемой скрутки, при его отсутствии возможен перегрев проводов и повреждение изоляции;
Крепление зажима “массы” “сварочника”. Крепится к скрутке свариваемых жил;
Сварка проводов. “Зарядив” в держак электрода графитный “карандаш”, следует поднести его торец к концу скрутки, расплавляя жилы проводов до образования соединяющего их аккуратного шарика. Во избежание перегрева проводов и повреждения их изоляции, время сварки одной скрутки необходимо свести к минимуму – 1-2 секунды. По окончании остывания, сваренное соединение изолируют.

Настройка сварочного тока. Величина этого параметра зависит площади поперечного сечения и количества жил в свариваемой скрутке. Так, для сварки двух медных проводов сечением 1,5 мм2 достаточно тока 70 А, трёх – 80-90 А; для сварки дву-трёх проводов сечением 2,5 мм2 – 80-100 А, трёх-четырёх – 100-120 А.

Конечно, это условные, рекомендуемые цифры, сечения кабелей некоторых производителей могут не всегда соответствовать заявленным, Кроме того, иногда, содержание меди в жилах проводов оставляет желать лучшего. Поэтому, значения токов сварки подбираются индивидуально в каждом случае, таким образом, чтобы дуга была устойчивой, а электрод “не прилипал” (при малом токе).

Сварка медных проводов своими руками

Медные провода практичнее алюминиевых, их часто используют для проводки в частных домах, прокладывают при ремонте квартир. Допускается несколько способов оформления стыков кабеля: их крепят клеммами, пайкой. Разрешается опрессовка или сжим скрутки, но самое надежное соединение образуется при расплаве меди. Для сварки медных проводов на линии или в распределительной коробке используют точечную технологию. Необходимо расплавить скрутку до однородной структуры, чтобы не повышалось сопротивление в цепи. Делается это для пожаробезопасности.

Особенности сварки медных проводов

Медь хорошо плавится и быстро насыщается водородом, окисляется в расплавленном состоянии. Температура плавления медных сплавов не более 1000°С. Для защиты металла при сварке медных деталей используют аргон или углекислый газ, но провода варить в защитной атмосфере экономически нецелесообразно. Для сварки медного кабеля используют обычные аппараты, генерирующие постоянный или высокочастотный переменный ток и напряжение от 15 до 30 В.

Желательно, чтобы рабочий ток регулировался, для скрутки одной жилы сечением 1,5 мм² нужен ток 70 А, для соединения трех проводов потребуется увеличить ампераж до 90–100 А. Для монтажа медной проводки в доме с подключением мощного электрооборудования необходимо выбирать сварочные аппараты до 120 А. Если нет оптимального тока, дуга будет прерываться, электрод начнет залипать.

Пайка или сварка медных проводов – что лучше?

Самый простой и эффективный способ пайки – погрузить место контакта в расплав припоя. Для небольших схем такой метод годится. Но при монтаже линий из медных проводов не подходит. Пайка оловянными припоями на весу требует навыков, новички с такой работой не справятся, велик риск травмирования. Соединение проводов своими руками контактной сваркой намного безопаснее.

Еще одно преимущество сварки – не изменяется химический состав проводов, в сплав не попадают частички припоя. Электропроводность медного кабеля в месте скрутки не меняется. Сварка проводится быстрее пайки, не нужно предварительно лудить контакты, подбирать паяльник по мощности под размер кабеля. Есть многожильные шнуры, которые пропаять невозможно.

У сварки есть единственный недостаток: если нет навыков, можно повредить целостность изоляции медного провода.

Аппарат для сварки

Для сварки для медных проводов используют любой генератор тока: трансформатор, выпрямитель, инвертор. Клещи для контактной сварки подключают к автомобильным аккумуляторам, соединяют два последовательно, выводят контакты к электродам. Мощности хватает для соединения кабеля с жилой 5 мм. Большой объем с аккумуляторами не сделаешь, необходим сварочный аппарат.

Инвертор

Преимущества современных инверторных аппаратов очевидны:

ими можно сварить провода любого сечения;
они не боятся «провисания» напряжения в сети, снижают риск залипания электрода, пережога медных скруток;
есть облегченные модели, выдающие ток до 150–200 А;
работают от стандартной сети, не нужно подключаться к трехфазному току.

Работать с инвертором проще, чем с трансформатором. Для сварки постоянным током прямой полярности плюс подключают к держателю электрода, минус – к свариваемому медному проводу.

Трансформатор

Громоздкие аппараты старого типа сложно перетаскивать с места на место, зато трансформаторы способны генерировать ток в пределах 400 А. Трансформатор подходит для работы с постоянным током прямой или обратной полярности. Им проводят сварку медных шин в распределительных щитках, соединение скрученных проводников большого сечения. Подключают трансформатор также, как инвертор: «+» на электрод, «-» на скрутку. У трансформантов хорошая производительность, но в процессе работы они сильно гудят, греются, их периодически отключают, дают остыть. При включении они «просаживают» сеть, но затем напряжение стабилизируется. При работе с трансформатором следует это учитывать.

На базе понижающего трансформатора мощностью до 150 А напряжением от 12 до 38 В из бытовой техники можно сделать сварочный аппарат самостоятельно: намотать на него необходимо число витков кабеля. Рассчитать их количество можно по таблицам. Если включить в электросхему диодный мост, он будет стабилизировать дугу. Держатель приобретают в магазине или используют вместо него зажим троллейбусного контактора. Зажимные токопроводящие клещи делают из пассатижей – к одной ручке прикручивают контактную клемму. Обязательно делают заземление самодельного аппарата.

Технология сварки скруток медных проводов

Соединение заключается в расплавлении свариваемых проводников дугой при пропускании тока, зажимное устройство уплотняет структуру диффузного слоя. Стоит рассмотреть процесс сварки скруток медных проводников подробнее. Пошаговая инструкция:

Концы соединяемого кабеля зачищают, снимают изоляцию на расстоянии до 7 см, чтобы проводка не пострадала в процессе работы.
Жилы или нити складывают параллельно, их необходимо плотно скрутить между собой, тип скрутки значения не имеет, но при осевой стыковке по направлению проводников друг к другу сваривать скрутку сложнее.
Длина скрутки должна достигать 5 см, излишки волокон обрезают. Провода помещают между контактами или в самодельное прижимное устройство на расстоянии 2–3 см от края.
После касания проводников электродом возникает электродуга, ее удерживают не более 2–3 секунд в зависимости от толщины проводников.
Медь расплавляется в зажимном устройстве, образуется прочное соединение.
Остывшие соединенные проводники обматывают изоляционной лентой или надевают на нее термоусадочную пленку.

Рекомендованные режимы тока:

для соединения проводников сечением 1,5 мм²:

— скрутка из двух проводов – 70 А;

— из трех – 80 А;

с сечением 2,5 мм²:

— скрутка из трех проводов – от 90 до 100 А;

— из 4-х – от 100 до 120 А;

для соединения 5 мм сердечников максимальный ток – не более 150 А.

Перед монтажными работами желательно потренироваться на обрезках кабеля. Понять, что медь расплавилась, можно по рыжему валику на конце проводника.

Выбор электродов

Дугу разжигают угольным стержнем или графитовым электродом с омеднением, его еще называют «графитовый карандаш». Дуга у черного угольного стержня выше, чем у серого «графитового карандаша», расход электродов небольшой.

Если нет угольных электродов, мастера используют графитовые сердечники пальчиковых батареек.

При сварке стыков кабеля необходимо позаботиться об индивидуальной защите от поражения током, не стоит пренебрегать заземлением. Огнетушитель лучше держать под рукой.

Сварка проводов

Как сварить медные провода в домашних условиях

Особенности сварки медных проводов

Желательно, чтобы рабочий ток регулировался, для скрутки одной жилы сечением 1,5 мм 2 нужен ток 70 А, для соединения трех проводов потребуется увеличить ампераж до 90–100 А. Для монтажа медной проводки в доме с подключением мощного электрооборудования необходимо выбирать сварочные аппараты до 120 А. Если нет оптимального тока, дуга будет прерываться, электрод начнет залипать.

Пайка или сварка медных проводов – что лучше?

У сварки есть единственный недостаток: если нет навыков, можно повредить целостность изоляции медного провода.

Аппарат для сварки

Инвертор

Преимущества современных инверторных аппаратов очевидны:

ими можно сварить провода любого сечения;
они не боятся «провисания» напряжения в сети, снижают риск залипания электрода, пережога медных скруток;
есть облегченные модели, выдающие ток до 150–200 А;
работают от стандартной сети, не нужно подключаться к трехфазному току.

Трансформатор

Технология сварки скруток медных проводов

Концы соединяемого кабеля зачищают, снимают изоляцию на расстоянии до 7 см, чтобы проводка не пострадала в процессе работы.
Жилы или нити складывают параллельно, их необходимо плотно скрутить между собой, тип скрутки значения не имеет, но при осевой стыковке по направлению проводников друг к другу сваривать скрутку сложнее.
Длина скрутки должна достигать 5 см, излишки волокон обрезают. Провода помещают между контактами или в самодельное прижимное устройство на расстоянии 2–3 см от края.
После касания проводников электродом возникает электродуга, ее удерживают не более 2–3 секунд в зависимости от толщины проводников.
Медь расплавляется в зажимном устройстве, образуется прочное соединение.
Остывшие соединенные проводники обматывают изоляционной лентой или надевают на нее термоусадочную пленку.

Рекомендованные режимы тока:

для соединения проводников сечением 1,5 мм 2 :

— скрутка из двух проводов – 70 А;

— скрутка из трех проводов – от 90 до 100 А;

— из 4-х – от 100 до 120 А;

для соединения 5 мм сердечников максимальный ток – не более 150 А.

Выбор электродов

Если нет угольных электродов, мастера используют графитовые сердечники пальчиковых батареек.

Сварочный аппарат для сварки проводов

Когда производится замена проводки требуется аппарат для сварки скруток. Чаще всего устройства применяются при ремонте квартиры. Медные провода расплетаются, их требуется собирать, чтобы компактно уложить в коробке.

Что это такое

Трансформатор — это устройство, предназначенное для пайки проводов. Если взглянуть на обрезанный кабель, его края напоминают щетину, усики смотрят в разные стороны. Для удобства использования проводов требуется, чтобы края были собраны, заглаженными. С этой целью используется трансформатор, который соединяет усики методом пайки.

Визуально он представляет собой большой блок (непосредственно трансформатор), от которого отходят от провода. К ним подключаются зажимы, а также электрод.

Важно! Рядом с трансформатором находится регулятор напряжения.

Технические характеристики

При рассмотрении трансформаторов учитываются следующие показатели:

сварочный ток;
уровень напряжения.

Напряжение колеблется от 12 до 36 вольт, сварочный ток стартует от 70 ампер до 120 ампер. Многое зависит от заготовок. Если рассматривать элементы на два провода, сварочный ток должен составлять 70 ампер, при условии, что сечение не превышает 1.5 квадратных метров.

Совет! Подбирая кабель с сечением 2.5 квадратных метров на четыре провода, сварочный ток должен составлять 120 ампер.

Как работает аппарат

Чтобы соединить медные провода, подходит переменный, постоянный либо выпрямленный ток. Важную роль играет его величина напряжения. Для расплавления материала используется электрод, который не нарушает целостность металла.

Если есть желание получить ровный, красивый шов, необходимо присматривать модели на постоянном токе. Процесс расплавления осуществляется за счёт надежного контакта электрода с поверхностью. Для того чтобы контролировать процесс плавки, требуется регулятор тока.

Электрод в идеале не должен залипать на металле. Трансформатор отвечает за дуговую сварку, поэтому важным считается поддержание устойчивого горения. Поскольку устройство применяется на меди, у неё не высокая температура плавления. Если рассматривать сталь, не обойтись без мощного трансформатора. В результате, нет необходимости добиваться большой дуги, требуется лишь кратковременное воздействие. Как в случае со сталью, не наблюдается разбрызгивание металла. Электрод применяется из угля. Многие самоделкины используют специальные стержни, которые достаются из батарей. Как вариант, подойдут щетки от электромоторов.

Во время подключения трансформатора к сети электрод почти вплотную подводиться к меди, допускается зазор до 1 мм. В процессе преобразования напряжения появляется дуга и на конце электрода заметен небольшой шар. Поскольку речь идет о не высокой температуре, металл не остановится пористым, то есть изоляция не нарушается.

Совет! Когда пайка закончена, провод охлаждается и его конец желательно закрыть изолентой.

Как сделать агрегат для сварки проводов своими руками

При желании можно сделать трансформатор для сварки медных проводов своими руками. Основной вопрос касается подбора материалов и инструментов. Во время изготовления прибора лучше придерживаться инструкции.

Материалы и инструменты

Чтобы сделать прибор своими руками, из материалов потребуется такое:

трансформатор;
зажимы типа крокодил;
угольный электрод;
алюминиевый кабель — 2 штуки;
поворотный регулятор напряжения;
провод питания сечением более 2.5 мм.

Из инструментов подбираются пассатижи, набор отвёрток. Желательно иметь под рукой плоскогубцы.

Пошаговая инструкция

Чтобы сделать трансформатор своими руками, необходимо придерживаться инструкции.

Подбор корпуса

Для самоделки необходим надежный кожух, который будет защищать трансформатор. Важно помнить о технике безопасности, поскольку легко получить ожог. Коробка может быть подобрана из металла либо пластика. Если делается мобильная установка, лучше использовать пластик. Металлическая коробка считается более устойчивой, однако не предназначена для транспортировки.

Трансформатор

Касательно основы на выбор представлены, как электронные, так и силовые установки. Блоки поставляются различными производителями и важно определиться со схемой сварочного устройства на тиристорах. В цепи предусмотрено место для блоков вывода, а также вторичной обмотки.

Отдельно подбирается регулятор напряжения, который отвечает за выпрямленный ток. Данная технология активно используется для зарядки аккумуляторов. Поэтому подобные установки встречаются в стартерах различных производителей. Если выбор пал на электронный блок, стоит малость разобраться в его работе. За основу взята схема генератора сигналов, поэтому используются биполярные транзисторы. Обеспечивается обратная проводимость, наблюдается высокое напряжение.

При подборе электронного блока учитывается максимальный уровень энергопотребления, а также напряжение. Распространенными считаются самодельные модификации на 6 и 9 вольт. В стандартной схеме электронного блока происходит открытие транзисторов и далее по цепочке осуществляется разряд конденсаторов. Тиристор в цепи работает в качестве усилителя.

Как вариант, применяются трехобмоточные трансформаторы серии ТИ. Их особенность заключается в малом уровне напряжения. При желании элемент можно самостоятельно создать на ферритах. В таких установках высокий показатель преобразования энергии. Во время сборки важно добиться необходимой величины тока, которая зависит от потребностей.

Кабель питания

Когда имеется мощный трансформатор на 24 вольта, для него рекомендуется подобрать соответствующую электропроводку. Рекомендуется использовать заготовки с сечением от 2.5 мм. По технике безопасности рекомендуется установить выключатель, который подключается к проводке. Таким образом, в случае чего установку можно будет оперативно выключить, прекратив подачу тока.

Использование клемм

Чтобы запитать трансформатор или инвертер, на него одеваются клеммы методом скручивания. Далее осуществляется подключение к сети 220 вольт.

Установка держателя и контакта

От клемм отходит два провода, один из которых идёт на держатель, другой — на контакт. У сварщика должна быть возможность удерживать заготовку, а также свободно зафиксировать электрод, благодаря которому осуществляется сварка. Специалисты не всегда используют зажимы, предпочитая работать свободно с плоскогубцами. Рассматривая поближе держатель под электрод, рекомендуется подбирать длинные заготовки, поскольку они более практичны.

Уменьшается риск поражения электротоком, плюс сварщику практичнее работать в труднодоступных местах. С длинным держателем легко производить работы на потолке либо в узких проходах. Дополнительно, если от трансформатора отходит длинный держатель, нет необходимости часто его переставлять.

Как правильно использовать

При использовании прибора желателен опыт сварщика. Основная цель — достигнуть качественного соединения, шов должен получиться ровным и аккуратным. Чаще всего приходится работать с кабелем малого сечения. Не все приборы подходят для пайки скруток. Если рассматривать модификацию с переменным током, важно ощущать мощность трансформатора.

При подключении оборудования первым делом производится проверка электрода и кабеля питания. Важно зачистить провод, чтобы на нём не было наслоения. Жилы должны быть лишены изоляции с отступом 6 см. Во время процесса плавления важно следить, чтобы не затронуть изоляцию. Перед плавлением проверяется скрутка.

Неопытные сварщики, жилы слаживают неравномерно, поэтому не получается сделать точную каплю. После скрутки производится обрезка. Все усики требуется удалить, чтобы срез выглядел аккуратно. Таким образом, поверхность прогревается равномерно и капля как раз ложиться на край. Во время работы с электродом важно удерживать заготовку плоскогубцами.

Выше подробно описано, как сделать трансформатор своими руками. Для этого не требуется специальный инструмент либо материалы. Агрегат незаменим во время ремонтных работ дома.

Сообщества › Кулибин Club › Блог › Сварочник для проводов.

Существует много способов соединения проводов, самые доступные это: скрутка и пайка, но сегодня остановимся на сварке. Именно сварка делит первое место с пайкой. В этих двух видах соединения есть свои минусы и плюсы, и каждый случай применим и не применим в конкретном случае.

Если нужно соединить большое количество проводов, то сварка это самый качественный и быстрый способ. А так же не требует расходников.

Далее выложу фотки моего сварочного, к сожалению когда его я делал то на драйве не был зарегистрирован, потому нет фото “внутрянки”.

Вместо старого транса стоит новый на 24 вольта и на 350 ватт (в идеале нужен чуть по мощнее).

Первичная обмотка соединена через автомат с сеть 220 вольт. Со вторичной обмоткой соединены с проводом КГ 2Х1.5 (один провод кг 2х1.5 соединен с плоскогубцами, другой с угольной щеткой от Камаза) плоскогубцы и угольные щетки.

Через второй автомат с сетью 220 вольт соединены, (для охлаждения транса) через зарядник для телефона на 5 вольт Вентилятор для корпуса системного блока ( для него на корпусе сделаны прорези, по три штуки с четырех сторон), и розетка (удобно если нужно запитать доп. прибор).

Варить нужно следующим образом: плоскогубцами берем скрученный провод и прикасаемся на 2 — 3 секунды щеткой.

Таким способом можно сварить провода сечением 8 — 10мм2

Удобен тем что соединение получается быстро и не нужно расходников (флюс, припой)
Минусы тяжеловат (4- 5кг) и нужны растраты чтобы изготовить.

Также для таких целей годится инверторный сварочный аппарат.

Смотрите также

Метки: соединение проводов.

Комментарии 120

встречал такое в старой ламповой раиоаппаратуре или где-то еще такой тип соединения элементов

Мужики, ищу такой для своей работы
Мож есть у кого самодельный бюджетный?
Щетки стартера паять надо

В 80-х годах в СА, в ремротах была приблуда для напаивания клемм АКБ и для сварки проводов. Держатель для грифеля от круглой батарейки Источник тока — сами же АКБ. Для лучшей сварки мона добавлять буру.

Я как то делал сварочный такой для опайки скруток распределительных коробок. Только смысл был чуток другой графитовый стержэнь в нем отверстие и всё тут если засверлить в щётке бырку диаметром под скрученный провод то будет опаиватся еще лучше.

У моего бати давно такой…электрик

а я использую маленький аккум от бесперебойника, вместо транса. это позволяет таскать приблуду куда угодно, эффект тот же

После перемотки двигателя, также сваривал провода.

Вещь необходимая, для сварки проводки в доме, например, даже незаменимая. В машине я бы не стал таким пользоваться. Этим хорошо варить одножильные провода. Многожильные лучше на гильзы. Имхо, в машине варить проводку не стоит по многим причинам, тонкий многожильный провод может просто отгореть, подгарают жилки и сечение и без того тонкого провода уменьшается, при сварке возможен разлёт металла в стороны — можете испортить интерьер и экстерьер авто, не говоря о том, что может и ковролин загореться. Сам тонкий провод “отжигается” и теряет свои прочностные характеристики.

Видно по фото, как жилы покраснели. подгорели.
Т.е. это место быстро сгниет.

Алюмишка при сваре снаружи окисляеться и ничего ей не будет.

не сгниет. медь в конце концов задубеет, а там и патиной покроется…а вот алюминь гниет как сахар в воде

Да хрен она дубеет со временем. Часто отжигаю толстый медный провод одножильный, чтобы был мягче, бывает нужен такой, ни разу он не задубел ))). А патина это ни что иное как окисел, вот потом и получается труха ))).

не сгниет. медь в конце концов задубеет, а там и патиной покроется…а вот алюминь гниет как сахар в воде

Люмишка сама себя защищает)) детали из аллюма в земле десятки лет пролежат и не сгниют.
Люминь то скрутки в панельках по 30-40лет, то завареные стоят. И если сеть не перегружают то и проблем не знают.
А вот для меди специально используют обжимной шмурдяк. И эта практика вырабатана годами.

однако, время показало, что кровли кроют медью…но никак не люмелем ;-))

Однако как показало время, провода имеющие даже минимальный эл.потенциал и контакт влагой, за пол года станут коричнево зелеными.

у меня инверторный сварочный есть…то что к нему приладил держатель проводов и графитовый стержень и можно сваривать провода?

Да. Но для инвертора есть свои специальные электроды.

продаются и держатели спецыальные и электроды. поспрашивай по магазинам или на рынке

Вещь! Т.е. для спайки нужен только мощный трансформатор 24-36 вольт?

Да. Для сварки нужен только транс.

защиту надо ставить перед трансф? Автомат вы ставили только для охлаждения? h-a.d-cd.net/ef18f14s-480.jpg

Автомат стоит перед трансом, но не для защиты а для включения. Второй автомат для охлаждения и для розетки.

Так держать ! нужная вещь в хозяйстве! А кто ее собрал респект!

Видел такую технологию на стройке. Даже сам пробовал, удовольствие от процесса выше, чем с паяльником! Уголек можно достать из батарейки нахаляву. Кстати этими угольками и резать металл удобно обычным сварочником.

Кому не нравится пусть критику пишут, а Ты совершенствуйся и

кидай фотки еще, чего-нибудь интересного.

Зачем такой колхоз, когда все уже давно изобретено?
1) СВАРОЧНИК любой — это прибор повышенной опасности
2) зачем варить, если можно спаять?
3) при всех вышеперечисленных пунктах изоляция ближе к месту соединения с использованием температуры теряет свою первоначальную структуру, что влияет на ее изоляционные свойства
4) как человек который каждый день сталкивается с электрикой советую СОЕДИНИТЕЛЬНЫЕ КОЛПАЧКИ (ЦЕНА ВОПРОСА 3 КОПЕЙКИ, ПРОСТО, НАДЕЖНО, БЕЗОПАСНО)
4.bp.blogspot.com/-udi_4Z…D%25D0%25B8%25D0%25B5.jpg

+ они многоразовые, если вдруг нудно добавить в скрутку жилу то все очень быстро получается,
+ жилы очень плотно скручиваются за счет конусообразной резьбы.

Я б выбрал именно этот способ!

Сравнивать сварку и скрутку колпачком? Да вы?

Каждому свое, но одинакового рузультата можно добиться разными способами каждый выбирает свой.

Я б выбрал именно этот способ!

Автомобиль тоже средство повышенной опасности
Все на самокаты!

К чему эта “умная” реплика?

к тому, что очень много есть вещей “повшенной опасности” и если ими не пользоваться, то жить прийдется в пещере

зачем резать колбасу бензопилой если можно ножом?
Ход мыслей понятен…
Есть вещи которые уже облизаны со всех сторон и есть готовые решения.
Я как человек который занимается проводами и фурнитурой не по наслышке а каждый день до сих пор не могу понять смысл всего этого “девайса” если готовые решения которые на рынке перекрывают по всем параметрам.

Не корректное сравнение.

Если делать это кому-то и за деньги, то да — долго, неудобно и неоправдано )))
На много проще — закрутил, взял деньги и ушел.
А как оно там будет лет через 10-15, в стене под штукатуркой, да мне пофиг, это проблемы клиента

А если сам делаешь для себя, то вопрос кагбэ не стоит)

Я б выбрал именно этот способ!

я пост выше тоже самое обьяснял

Я б выбрал именно этот способ!

этот способ не подходит для автомобиля где постоянные вибрации и тепловые нагрузки
чтобы узнать как нужно соединять провода, вскройте любую заводскую косу (там есть заводские соединения проводов), ну а можно обратиться к любой заводской инструкции по установке доп оборудования к автомобилям известных производителей — таета предлагает два способа:
либо это пайка (оловом с канифолью)
либо это спец мет зажимы (образно говоря скобы)

но не пружинные колпачки
сварка туда же, как ей пользоваться в машине без последствий для машины и изоляции — это вопрос… “ой я прожог вам пол напольное покрытие и теперь у вас дырочка в сидении” =)

Как выполнить сварку проводов своими руками

Положениями ПУЭ сварка проводов рекомендуется как один из наиболее надежных способов их соединения. Преимущества применения такого способа значительно перевешивают немногочисленные недостатки, что делают его популярным среди домашних умельцев и профессиональных электриков.

Плюсы и минусы сварки, ее разновидности

Преимущества, которыми обладает соединение проводов сваркой заключаются в отсутствие переходного сопротивления которое всегда есть при скрутках или болтовых соединениях. Особенно это актуально при прокладке проводки для мощных устройств.

Недостатки заключаются в необходимости купить или сделать самостоятельно сварочный аппарат, предназначенный для скруток.

Сварочные работы требуют наличия некоторых навыков, поэтому электрику, который будет производить сварку скруток, нужно изучить как минимум азы этого ремесла.

При электромонтажных работах на производстве применяются различные виды сварки: стандартная, дуговая точечная, плазменная, торсионная, электронно-лучевая, ультразвуковая или же их различные комбинации. Для бытового применения чаще всего электриками используется устройство для точечной и дуговой сварки, которая работают на угольных или графитовых электродах.

Это решение позволяет получать хорошее качество соединений при минимальной стоимости необходимых устройств и комплектующих.

Изготавливая аппарат для сварки проводов, больше всего внимания надо уделить следующим характеристикам устройства:

Сила тока которую может выдать аппарат. В идеальном варианте это переменное значение.
Напряжение, выдаваемые устройством, достаточное для возникновения электрической дуги – обычно это 12-32 Вольт.
От какого тока работает сварочник – переменный или постоянный. При наличии опыта подобных работ можно использовать переменный, но для новичков настоятельно рекомендуется начинать с постоянного.

Так как для сваривания различных металлов требуется разная сила тока и напряжение, универсальные сварочные аппараты в обязательном порядке могут регулировать эти значения. Кроме того, при соединении разных материалов могут понадобится специальные флюсы которые будут защищать металл от окисления или проникновения в него газов из воздуха. В большинстве своем сварочные аппараты универсального назначения достаточно громоздкие и тяжёлые, но для мелких сварочных работ можно за относительно невысокую цену найти инверторные сварочники, которые идеально подойдут для сварки проводов.

Если выполняется сварка медных проводов, которые применяются в домашней разводке, нет нужды в использовании очень большой силы тока и напряжения поэтому есть возможность применять сварочные аппараты небольших размеров, которые помещаются в стандартный кейс из-под инструментов.

Принцип работы дуговой сварки – схема устройства

Так как для сварки нужен большой ток, то основой любого сварочного автомата является понижающий трансформатор – проигрыш в напряжении всегда сопровождается выигрышем в силе тока и наоборот.

Для преобразования переменного тока в постоянный используется стандартный диодный мост, а для сглаживания пульсаций – конденсатор.

Ощутимый минус использования устройства постоянного тока – диоды и конденсатор используются немаленьких размеров и они значительно увеличивают вес сварочного аппарата, который изначально делается переносным.

Также специалисты рекомендуют на входе или выходе диодного моста поставить добавочное сопротивление, так как диоды «не любят» короткое замыкание в чистом виде.

Многие умельцы вручную собирают себе сварочный аппарат для сварки медных проводов, что выдает дугу от переменного тока и с успехом ими пользуются. Поэтому однозначно утверждать, что нужно применять именно устройство постоянного тока нельзя – каждый выбирает себе необходимую модель по навыкам. Если вручную собирается сварочный аппарат переменного тока, то из схемы попросту выбрасываются диодный мост и конденсатор.

Необходимый навык, который придется освоить для использования сварочного аппарата переменного тока – научиться «на глаз» определять в течение какого времени следует удерживать зажженную дугу электрического разряда, чтобы конец скрутки разогрелся и сплавился.

Наиболее распространенный способ сделать минусовый контакт, которым осуществляется сварка – это старые плоскогубцы, которыми удерживаются провода.

Для фазы берется зажим, которым можно удерживать графитовый стержень. Конструкция зажима может быть самой разнообразной – от винтового соединения до так называемых «крокодилов», как самодельных, так и заводского изготовления. Для соединения с самим сварочным аппаратом применяются кабели сечением порядка 10 мм².

Несмотря на то, что устройство собранное в промышленных условиях на порядок дороже самодельного, всё же его цена не является заоблачной и позволяет приобрести такой сварочный аппарат даже при ограниченном бюджете. Преимущества его использования очевидны – это точно рассчитанная конструкция с регулятором тока, которая позволяет работать с разными типами металлов и количеством свариваемых проводов.

Нюансы процесса сварки проводов

При необходимых навыках сварка проводников не занимает много времени, но чтобы получить качественное соединение настоятельно рекомендуется сначала попрактиковаться на отдельных кусках кабелей. Тем более это надо сделать, если используется аппарат для сварки скруток, что работает с переменным током – к мощности такого устройства нужно привыкнуть. Наглядно весь процесс показан на следующем видео:

Пошагово все выглядит следующим образом:

Зачистка проводов. Особенностью сварки является необходимость оголять жилы проводов на длину 60-80 мм. Меньше нельзя, так как при сварке провод достаточно сильно нагревается и изоляция будет плавиться.
Скрутка проводов. Казалось бы, что можно просто сложить жилы и произвести сварку – все равно на конце образуется капля, которая соединит все вместе. Проблемой такого способа соединения может заключаться ломкость проводов – не факт, что она возникнет, но в силу некоторых причин, получившаяся в результате сварки угольным электродом капля приобретает губчатую структуру и подвержена излому. На проводимость это не влияет, но если провода не будут скручены, то могут разломаться.

Обрезка скрутки. Распушенные концы жил надо обязательно обрезать, чтобы получить ровный срез. Тогда дуга при сварке равномерно прогреет всю поверхность скрутки и капля получится ровной.

Сварка. Плоскогубцами захватывается скрутка и к её кончику подносится графитовый электрод, пока не возникнет электрическая дуга. Ее надо выдерживать до тех пор, пока не сплавятся концы проводов, образовав гладкую каплю. Следующая скрутка сваривается после остывания предыдущей.

Если дуга не появляется, значит мощность трансформатора недостаточная или используются слишком длинные провода к держателям электродов (их сопротивление мешает получить достаточный ток).

Оптимальный вариант по длине проводов это 2,5-3,5 метра, но в первом случае придется для удобства работы сварочный аппарат ставить на подставку.

Изоляция скруток. Оптимальным по скорости вариантом здесь будет использование термоусадочных кембриков, но для их прогревания дополнительно понадобится строительный фен или хорошая зажигалка. Также нет никаких помех использовать обыкновенную изоленту – разве что это будет чуть дольше по времени.
Сварка медного и алюминиевого проводов. В целом, выполняется точно так же, как и обычная – разница только в подготовке проводов. Медная жила остается прямая, а алюминиевая обматывается вокруг нее. Затем на алюминий наносится флюс, который при нагревании убирает c этого металла оксидную пленку, и можно приступать к сварке.

Но если выполнять предписания ПУЭ, то в бытовых условиях вряд ли придется работать с алюминиевыми проводами, так как для прокладки электропроводки запрещено применение таких кабелей, сечением менее 16 мм².

Сварка проводов инвертором

Использование такого устройства является наиболее предпочтительной, так как проводить сварку медных и алюминиевых проводов инвертором гораздо легче, чем самодельными сварочными аппаратами. Это прибор универсального плана, сила тока в котором регулируется в диапазоне до 160 Ампер. Кроме того, что он может сваривать скрутки, это позволяет выполнять работы с металлом толщиной до 5 мм – для домашнего использования такой мощности обычно более чем достаточно.

Обычно такой прибор это прерогатива профессионалов, которые постоянно сталкиваются со сварочными работами, но при этом его можно смело рекомендовать новичкам, которые только осваивают сварку скруток своими руками. Функция «горячего старта», защита от залипания электрода и возможность работы даже при перепадах напряжения позволят начинающему сварщику быстро освоить азы этого ремесла, а профессионалу всегда приятно работать с хорошим инструментом.

Если прибор позволяет регулировать напряжение и силу тока, то «на глаз» какие выставлять значения можно определять по диаметру проводов и их количеству.

Коротко о главном

Сварка концов скруток проводов значительно улучшает проводимость этих контактов, а значит и характеристики сети в целом.

Сварочные аппараты, которые позволяют проводить точечную сварку, есть в свободной продаже, а также достаточно просты конструктивно, чтобы изготовить их самостоятельно. Но во втором случае чаще всего собирают более простые устройства, выдающие переменный ток – такие приборы требуют наличия определенных навыков работы.

На практике нет особой разницы в использовании того или иного устройства – если мастер достаточно опытный, то результат будет хороший в любом случае.

Кроме описанных ранее способов соединения проводов (смотрите статью Способы соединения проводов: от скруток до пайки) , достаточно широко в последнее время применяется сварка.

Сварное соединение предпочтительнее всех остальных: с его помощью проще всего получить достаточно надежный и качественный контакт. Поэтому срок безотказной работы электропроводки получается очень большим.

Сейчас проводка чаще всего выполняется медным проводом, алюминиевый провод стараются не применять. Поэтому далее речь пойдет в основном о сварке медных проводов.

Сварку медных проводов можно производить как переменным, так и постоянным током при напряжении 12 – 36В, при этом следует предусмотреть возможность регулирования тока сварки. Наиболее подходящим для сварки проводов следует считать сварочный аппарат инверторного типа.

Сварочные аппараты инверторного типа

Достоинства инверторных аппаратов широко известны. Прежде всего, это малые габариты и вес, а некоторые модели имеют в комплекте ремень для ношения через плечо. Это позволяет повесить аппарат на ремне через плечо и поднявшись по лестнице-стремянке производить сварку скруток в распаячной коробке.

Сварочные инверторы, как правило, имеют широкий диапазон регулирования сварочного тока. Дуга у таких аппаратов очень устойчивая, хорошо зажигается при малых токах сварки, поэтому даже малоопытный сварщик очень скоро может добиться прекрасных результатов, получить хорошее качество сварных соединений.

Также к достоинствам инверторных аппаратов следует отнести малое энергопотребление по сравнению с обычными трансформаторными сварочниками. Поэтому вполне возможно подключение к бытовой электропроводке: не будет наблюдаться мигания света и сбоев в работе различной бытовой аппаратуры, не будет жалоб соседей.

Сварка медных проводов так же опасна, как и обычная сварка стали. В полной мере сохраняется опасность «нахвататься зайчиков» и получить ожоги от расплавленного металла. Поэтому работы по сварке проводов следует проводить в сварочной маске, сварочных рукавицах. Спецодежда также должна предусматривать работу со сваркой. Кроме того, необходимо соблюдать все меры пожарной безопасности и правила техники безопасности, как при обычных сварочных работах.

Для сварки медных проводов применяются специальные угольные обмедненные электроды, которые часто называют «карандаш». При отсутствии таких специальных электродов можно использовать обычный угольный стержень от негодной батарейки. При этом сварочный ток, в зависимости от диаметра и количества свариваемых проводов можно рекомендовать, хотя бы ориентировочно, в пределах, как указано ниже.

Сварочный ток 70А достаточен для сварки двух медных проводов сечением 1,5 мм2, для трех таких же проводов потребуется 80 – 90А. Для двух – трех проводов сечением 2,5 мм2 ток достигает уже 80 – 100А, а для трех-четырех 100 – 120А.

Приведенные цифры следует считать ориентировочными, поскольку медь, используемая в проводах, в зависимости от изготовителя по составу и свойствам различается весьма значительно. Соответственно будут различаться и режимы сварки.

Оптимальным считается тот режим, когда электрод не прилипает к месту сварки, а дуга будет устойчивой. Это сочетание достигается уже в процессе работы опытным путем. Примерно такими пределами следует руководствоваться, приобретая инверторный сварочный аппарат. Если аппарат предполагается использовать лишь для подобных работ, то более мощный не потребуется.

Технология сварки проводов

Собственно сварка состоит из нескольких технологических операций. Сначала с проводов следует снять оболочку и изоляцию, после чего выполнить скрутку. Полученную скрутку подрезать так, чтобы концы всех проводов были на одном уровне, а длина скрутки получилась бы не менее 50 мм.

После этого на скрутку устанавливается медный теплоотводящий зажим, и подключается «масса» сварочного аппарата. После этих операций к концу скрутки подносят торец заряженного в держак угольного «карандаша» и производят сварку. В результате на конце скрутки должен образоваться аккуратный шарик расплавленной меди, после чего сварку следует прекратить. Чтобы не расплавить изоляцию проводов время сварки каждой скрутки не должно превышать 1 – 2 сек. После того, как сваренные скрутки остынут, их следует изолировать с помощью изоляционной ленты или, что более современно, с помощью термоусадочной трубки.

Самодельные аппараты для сварки проводов

Инверторные аппараты для сварки скруток очень хороши, но им присущ один недостаток, пожалуй, единственный. Это высокая цена. Поэтому приобретение такого аппарата становится целесообразным, когда выполнение сварочных работ производится регулярно, а не от случая к случаю, например в условиях специализированных электротехнических бригад и предприятий. Если же планируется просто замена электропроводки в двух или трех комнатной квартире собственными силами, то вполне возможно обойтись самодельным сварочным аппаратом, даже просто трансформатором, подходящей мощности.

В качестве такого трансформатора вполне подойдет трансформатор серии ТБС (Трансформатор Броневой Станочный), показанный на рисунке 1 .

Рисунок 1 . Трансформатор серии ТБС

Для сварки проводов вполне подойдет трансформатор мощностью не менее 600 Вт и напряжением вторичной обмотки 9 – 36В. К вторичной обмотке подключается держатель электрода и зажим для подключения «массы».

Сварка осуществляется угольным электродом (стержень из батарейки) таким же способом, как было написано выше для инверторного сварочного аппарата. Собственно весь процесс тот же самый: от зачистки проводов и до касания скрутки угольным стержнем и последующей изоляции скруток.

При отсутствии такого трансформатора его несложно изготовить самостоятельно. Для этого потребуется Ш – образное трансформаторное железо с площадью сердечника не мерее 30 см2. При площади 30 см2 и сетевом напряжении 220В первичная обмотка содержит 293 витка, выполненных обмоточным проводом диаметром 0,8 – 1,0 мм.

Вторичная обмотка наматывается в три провода диаметром 3 мм, либо более тонким в четыре – пять проводов, но только чтобы общая площадь была не менее 15 – 20 мм2. При напряжении вторичной обмотки 10В она должна при указанном железе содержать 13 витков.

Если нет именно такого железа, то количество витков можно определить по приведенным ниже формулам.

По этим формулам определяется число витков для первичной и вторичной обмоток, где S – площадь сердечника, 40 – эмпирический коэффициент (может лежать в пределах 40 – 60, чем лучше железо, тем меньше цифра), U1 напряжение сети (220В), U2 – требуемое напряжение вторичной обмотки. Кстати, эта формула подходит для расчета любого трансформатора, не обязательно сварочного.

Так же, как и в предыдущем случае, потребуется сварочная маска или очки и рукавицы, иначе ожоги расплавленным металлом или «зайчики» в глазах гарантированы. Для упрощения процесса сварки можно воспользоваться специальным зажимом, показанным на рисунке 2 .

Рисунок 2 . Приспособление для сварки скруток

Конструкция приспособления несложна и понятна из рисунка. Напряжение от сварочного трансформатора с помощью проводов 2 подводится к верхней (подвижный рычаг) и нижней (основание) частям, соединенным между собой изоляционной пластиной 3, с помощью шарнира 4. На основании закреплен угольный электрод 1 с углублением для флюса, в качестве которого используется обычная бура, продающаяся в аптеках.

Провода 2 должны быть как можно короче, а сечение иметь по возможности максимальное, не менее, чем сечение вторичной обмотки трансформатора. Сетевой выключатель должен находиться как можно ближе, лучше, если это будет проходной выключатель на проводе, как у торшера.

Процесс сварки в этом случае выглядит так. Сначала барашковым зажимом на подвижном рычаге закрепляется свариваемая скрутка. В углубление угольного электрода засыпается флюс, рычаги сжимаются рукой. После этого подается напряжение на сварочный трансформатор, и в углублении угольного электрода под слоем флюса образуется шарик. Трансформатор после этого следует отключить и выждать время, пока шарик остынет прямо в приспособлении.

Время сварки, как правило, определяется практически, поэтому сначала следует потренироваться на ненужных обрезках проводов. С помощью данного приспособления возможна сварка алюминиевых проводов, а также алюминия и меди. Методы выполнения скруток для этого случая показаны на рисунке 3 .

Рисунок 3 . Скрутки для сварки проводов

Про аппараты точечной сварки читайте здесь . В статье описаны несколько самодельных конструкций таких аппаратов для домашнй мастерской.

Как сварить медные провода?

Уменьшение количества контактов в электросети приводит к тому, что она становится надежнее. Один из способов исключения контакта двух электрических проводников – это сварка их между собой. Однако монтаж электрических цепей в большинстве случаев предусматривает использование механических соединений, основанных на сдавливании.

Повсеместно изделия электрической фурнитуры присоединяются к жилам проводов клеммами с винтами и гайками, а также с иными механическими системами (в основном это разъемы). Но жилы проводов электропроводки доступны для сварки. Далее расскажем более подробно о том, как сваривать жилы проводов при монтаже электропроводки.

Преимущества и недостатки в сравнении с аналогами

Простейший способ соединения проводных жил из одного и того же металла – это скрутка. Но вместе с простотой, как это и положено в жизни, присутствует и недостаток – относительно большое сопротивление в месте скрутки. Форма поперечного сечения жилы – это круг. Причем независимо от диаметра жилы. Два круга соприкасаются в точке, а две скрученные жилы – по узкой полоске шириной в доли миллиметра.

Скрутка зависит от механических свойств жил в связи с температурой окружающей среды. Без дополнительных приспособлений (например, колпачков) контакт непрерывно деградирует.

Медь хорошо паяется оловянными припоями. Поэтому пайка – это эффективный способ увеличения поверхности соприкосновения жил и уменьшения сопротивления. Но при этом необходимы:

качественная зачистка поверхности,
применение флюса и припоя,
предотвращение попадания масел на место пайки,
оптимальный температурный режим процесса.

Лучше всего погрузить подготовленную скрутку в емкость с расплавленным припоем. Но если она расположена высоко, перемещение такой емкости – опасное занятие. Кроме того, надо также разогревать припой. А для этого потребуются оборудование и время. К тому же, сцепление припоя с поверхностью жилы – это неконтролируемый процесс. Если температура недостаточно высока, припой не обеспечит необходимого качества пайки.

Для сварки жил необходимы всего две составляющие:

практические навыки;
источник питания, соответствующий толщине свариваемых жил.

Преимущества сварки очевидны:

материал жил расплавляется и смешивается, образуя единое целое. Контакт исчезает, поскольку два отрезка провода объединяются.

Недостаток, по сути, только один:

при недостаточном опыте может расплавиться изоляция и (или) расплавленная капля меди оторвется от скрутки и улетит вниз. Придется сваривать заново.

Для получения оптимального результата при сварке рекомендуется такая последовательность действий.

Подготавливаются провода. Жила каждого из них освобождается от изоляции. Удалить рекомендуется не менее семи сантиметров для жилы диаметром 1,5 мм. Если провода толще, на каждые 0,5 мм диаметра жилы берется 5 мм длины изоляции. Это делается для того, чтобы изоляция в основании скрутки не разрушилась от сварки. Чем толще жила, тем быстрее по ней распространяется тепло и тем длиннее она должна быть.
Жилы скручиваются так, чтобы при длине 7 см они укоротились примерно до 5 см. Их кончики после этого загибаются так, чтобы на расстоянии 5–10 мм жилы располагались параллельно и соприкасались. Длина этих кончиков должна быть одинакова. При необходимости надо их подравнять кусачками.
Теперь можно приступать к свариванию этих кончиков между собой. Для этого нужен электрод. Выбрать можно один из двух вариантов:

отрезок такой же скрутки;
стержень из графита, например, извлеченный из батарейки пальчиковой или более крупной, щетку электродвигателя.

Аппарат для сварки

Главная особенность технологии сварки медных проводов – это интервал времени в одну – две секунды. Если процесс длится дольше, тепло успевает достичь основания скрутки. Следствием этого становится нагревание и разрушение изоляции. По этой причине сварочное приспособление должно обладать достаточной электрической мощностью. Минимальное значение 500…1000 Вт. А для оптимального поджога дуги напряжение рекомендуется выбирать от 25 до 36 В.

Качество сварки существенно зависит от качества напряжения. Переменное напряжение – это просто с технической стороны, однако и результат получается наихудшим. Но это в теории сварки, когда надо держать дугу и варить качественный шов. А для процесса, который длится всего пару секунд, нет смысла, как говорится, городить огород. Для всех форматов проводов, применяемых для электропроводки, двухкиловаттный трансформатор со вторичной обмоткой 36 вольт – это оптимальный вариант.

Очень хороший результат можно получить, используя два автомобильных аккумулятора, которые соединены последовательно. Они в пределах половины разрядки дают токи существенно большие в сравнении с трансформаторами аналогичной массы. Учитывая то, что сварку можно делать в помещении, к которому не подведено электричество, аккумуляторный вариант получается вне конкуренции. А поскольку эти батареи можно применять и в автомобиле, и для точечной сварки, пожалуй, имеет смысл потратить деньги именно на них, а не на специализированный мощный трансформатор.

При выборе сварочного приспособления рекомендуется соблюдать такие соотношения между сечением провода скрутки и силой тока при напряжении холостого хода 25 В:

2,25 кв. мм > 80 А,

2,5 кв. мм > 100 А,

5,0 кв. мм > 120 А.

Меры предосторожности

Сварка медных проводов делается, как правило, в новострое, а также при капитальном или ином ремонте помещения. В этих условиях сложно получить надежное заземление сварочного трансформатора для высокой безопасности работ. Его во многих случаях просто негде взять. Потому надо использовать средства индивидуальной защиты, которые гарантированно изолируют оператора от поражения током. Плюс к этому следует учитывать возможность разбрызгивания раскаленного металла вблизи места сварки.

При соблюдении технологии и мер безопасности сварка медных проводов обеспечит самое высокое качество электропроводки. Поэтому этот способ соединения токопроводящих жил рекомендуется к самому широкому использованию.

Маркеры, ручки и карандаши для сварки и металлообработки

При разметке и разметке для проектов сварки металлов необходимо иметь четкие линии, которым нужно следовать, чтобы они не сгорели и не сдулись. Существует ряд различных типов специализированных маркировочных устройств, которые помогут вам получить линии и отметки для выполнения сварных швов и разрезов. В следующих обзорах мы надеемся, что сможем помочь вам выбрать правильное маркировочное устройство, которое станет идеальным решением для ваших проектов.

Markal 96006 Металлический маркер Silver-Streak

Метки, нанесенные этим маркером, хорошо видны и светятся во время резки или сварки. Маркер для металла Silver-Streak может оставлять отметки на ржавых, влажных или маслянистых металлах, не царапая и не истирая поверхности. Маркер поставляется с прочным механическим держателем, который помогает предотвратить поломку ручки, а также оснащен удобной точилкой и зажимом для кармана.

Обзор и особенности

Механический держатель предотвращает поломку ручки

Точилка встроенная

Зажим карманный

Плюсы

Следы на мокрых, маслянистых и ржавых металлах

Загорается при резке или сварке

Минусы

Иногда немного привередлива в заточке

Заключение и оценка

Рейтинг продукта: (4.2/5)

Отлично подходит для разметки и изготовления металлических конструкций. Следы, оставленные Silver-Streak, видны через пластину фильтра и являются стойкими к пламени горелки.

Карандаш сварщика

Карандаши для сварщиков

предназначены для нанесения четких и легко различимых отметок и линий разметки на умеренно ржавой или окисленной стали. Линии имеют серебристый цвет и светлеют при сварке или резке. Заметно легче наблюдать, чем мыльный камень, с помощью затемненных сварочных плафонов или очков для резки горелкой.Карандаш стандартной формы легко затачивается в любой точилке для карандашей для получения устойчивых точных отметок.

Обзор и особенности

Горит при сварке или резке

Макет тонкой линии

Марки сырья

Не сгорит и не сдует

Плюсы

Легче увидеть, чем мыльный камень

Легко затачивается

Минусы

Может быть немного труднее увидеть на новом блестящем материале по сравнению с более темным материалом

Заключение и оценка

Рейтинг продукта: (4.1/5)

С помощью этих сварочных карандашей вы можете наносить точные тонкие линии и отметки, которые светятся при сварке или резке. Некоторые люди предпочитают эти карандаши мыльному камню.

Мыльный камень круглый с держателем от Ally Tools

Мыльный камень, многовековой запасной камень, используемый в качестве инструмента для маркировки на многих различных типах материалов, потому что он очень заметен и непостоянен. Сварщики и производители используют этот инструмент для маркировки, поскольку он остается видимым при воздействии тепла из-за его устойчивости к теплу.Эти маркировочные инструменты идеально подходят для нанесения съемных маркировок при сварке или производстве на сталь, алюминий и чугун.

Обзор и особенности

Высококачественный алюминиевый держатель для долговечности

Мыльный камень остается надежным в затянутом концевом кольце

Плюсы

Очень хорошо видно

Непостоянно

Термостойкость

Минусы

Круглая не такая тонкая линия разметки, как некоторые маркеры

Заключение и оценка

Рейтинг продукта: (4.0/5)

По большей части вы не ошибетесь, выбрав мыльный камень для сварщиков и производителей. Эти инструменты для маркировки создают видимые и термостойкие линии и отметки. Держатели изготовлены из высококачественного алюминия для длительного срока службы.

UPC 032277707948 – 2 шт. Серебряный карандаш для маркировки сварочных принадлежностей Forney 70794 032277707948

UPC 032277707948

UPC 032277707948 связан с 2Pk Silver Lead Marking Pencil Forney Welding Accessories 70794 032277707948

Канцелярские товары> Офисные инструменты> Инструменты для письма и рисования> Ручки и карандаши> Карандаши> Карандаши для письма> Деревянные карандаши

UPC 032277707948 имеет следующие варианты названия продукта:

2Pk Серебряный грифель для маркировки Принадлежности для сварки Forney 70794 032277707948
Forney 70794 Карандаш для маркировки, серебряный грифель, 2 шт. В упаковке
Forney 70794 Карандаш для маркировки Серебряный грифель, 2 шт. pk
Forney 70794 Карандаш для маркировки, серебро, 2 шт. в упаковке
Карандаш для маркировки Forney 70794, серебро, 2 шт. в упаковке
Forney 70794 Карандаш для маркировки, серебряный грифель, 2 шт.
[Коробка из 5 упаковок] Карандаш Forney Wood (2 шт. В упаковке)

– более –

Подробнее

Страна регистрации США

UPC-A:	0 32277 70794 8
EAN-13:	0 032277 707948
Amazon ASIN:	B00HFLA78W
Бренд:	Forney Industries
Номер модели:	0003227770794
Цвет:	Золото
Вес:	0.5 фунтов
Размеры продукта:	0,3 X 0,3 X 7 дюймов
Последнее сканирование:	2021-04-30 11:11:30

Информация о покупках

Продукты с UPC 032277707948 были перечислены на следующих веб-сайтах. Цены на продукты действительны на указанную дату / время и могут изменяться.

Магазины	Информация о продукте	Цена	Последнее обновление
Newegg.com	2Pk Silver Lead Marking Pencil Forney Welding Accessories 70794 032277707948	$ 1,99	14.11.2016 06:13:54
Newegg Business	2Pk Silver Lead Marking Pencil Forney Welding Accessories 70794 032277707948	$ 1,99	2017-03-02 09:18:18
Sears	Forney 70794 Карандаш для маркировки, серебряный грифель, 2 шт. В упаковке	$ 3.29	24.05.2017 04:58:14
Кмарт	Карандаш для маркировки, серебряный грифель, 2 шт. В упаковке	$ 3,29	04-04 2017 10:34:59
Walmart Marketplace	Forney 70794 Карандаш для маркировки, серебряный грифель, 2 шт. В упаковке	$ 3,59	2018-11-23 22:50:55
Оборудование Ace	Карандаш Forney Wood 2 упаковки	$ 3.99	2019-09-29 21:00:23
Wal-Mart.com	2Pk Silver Lead Marking Pencil Forney Welding Accessories 70794 032277707948	$ 7,61	2020-04-22 21:29:30
eBay США Б / У	Forney 70794 Карандаш для маркировки, серебристый, 2 шт. В упаковке	$ 7,61	2020-09-16 05:49:28
eBay.com	Forney 70794 Карандаш для маркировки, серебристый, 2 шт. В упаковке	$ 8.91	2021-04-30 11:11:30
eBay UK	Forney 70794 Карандаш для маркировки, серебряный грифель, 2 шт. В упаковке	18,12	2017-06-05 05:15:18
Rakuten (Buy.com)	[Коробка из 5 упаковок] Карандаш Forney Wood (2 шт. В упаковке)	40 $.59	2020-05-14 10:06:33

Считаете ли вы эту информацию точной? О, да Конечно нет

Описание Отредактируйте его, если можете улучшить содержание.: 2Pk Silver Lead Marking Pencil Forney Welding Accessories 70794 032277707948 Представлять на рассмотрение Отмена
Спасибо за ваш вклад! Мы это проверим.

Markal® 96100 – 7-дюймовые красные карандаши для сварки Red-Riter ™

Красные карандаши для сварки Red-Riter ™ 7 дюймов от Markal®. Карандаши для сварщиков Markal Red-Riter оставляют устойчивые к горелке следы, которые не пригорают и не стираются, как мыльный камень. Эти хорошо заметные отметки идеально подходят для тонкой разметки во время разметки и изготовления металла, они загораются при резке или сварке. Инструменты маркировки – один из самых полезных инструментов в вашем наборе инструментов. Этот инструмент премиум-класса разработан с тщательным вниманием к деталям, чтобы вы могли отмечать свои измерения с непревзойденной легкостью и точностью.Это позволит вам повысить качество вашего проекта, будь вы профессиональным мастером или любителем. Обеспечивая высочайшую точность и надежность, этот инструмент гарантирует, что ваш проект будет реализован так, как вы его планировали.

Примечания:

Доступно только в количестве, кратном 12 в каждом.

Технические характеристики:

Цвет: красный

Длина: 7 дюймов

Промышленное использование: сварка, изготовление металла, судостроение и ремонт, изготовление мостов, строительство

Использование поверхностей Сталь и железо, алюминий

Характеристики:

Отражающий свинец светится при резке или сварке для улучшения видимости
Альтернатива из мыльного камня: следы устойчивы к пламени горелки; не будут тереться, гореть или сдуваться
Прочные следы не поцарапают или шлифовать металлические поверхности
Доступен в двух хорошо заметных цветах: красный для алюминия или других ярких металлов, серебристый для более темных поверхностей
Высокопрочный шестигранный карандаш уменьшает валик ствола в отличие от конкурирующих брендов
Предварительно заточенные карандаши можно легко переточен любой стандартной точилкой для карандашей
Сделано в США

Маркал уже здесь отличные продукты, доступные по конкурентоспособной цене.Компания делает все возможное, чтобы предоставить вам наилучшие решения. Вся продукция Markal производится с профессиональным вниманием и создается профессионалами в соответствии с вашими требованиями. Маркал не приемлет компромиссов, когда речь идет о качестве, поэтому вы можете быть уверены, что все продукты имеют только высшее качество. Маркал – это имя, которому можно доверять, благодаря многолетнему производственному опыту.

Markal® – ведущий производитель высокопроизводительных маркеров для таких мировых отраслей, как производство металлов, судостроение, сварочное производство, строительство зданий, обработка пиломатериалов / древесины и многих других.Компания гордится тем, что поддерживает трудолюбивых подрядчиков, которые строят лучшие в мире мосты, корабли, автомобили, дома, офисные башни, электростанции и другие чудеса инженерной мысли. С 1934 года промышленные маркеры Markal являются частью семейной глобальной производственной компании LA-CO Industries, Inc. Продукция Markal, заслуживающая доверия за выдающееся качество и долговечность, продается более чем в 60 странах.

Почему сварщики используют мыльный камень?

Подобно плотникам, которым для работы нужны карандаши, сварщикам нужны эффективные способы маркировки металла.

Выполнение макетов и резка стали требует точной разметки. Карандашами не резать – они плохо маркируют сталь. Маркеры краски обычно слишком толстые для точной маркировки. Маркеры подходят для маркировки металла, но они, как правило, быстро изнашиваются из-за абразивности стали.

Мыльный камень – лучший выбор для сварщиков и слесарей. В этой статье мы расскажем о преимуществах мыльного камня и о том, почему он остается таким популярным на протяжении многих лет.

Почему мыльный камень?

Мыльный камень долгое время был основным инструментом для маркировки сварщиков.Он очень хорошо виден, и маркировка остается на месте даже при высоких температурах. Во время сварки вы все еще можете видеть следы мыльного камня через затемненную линзу.

Таким образом, мыльный камень идеально подходит для сварщиков во многих отраслях промышленности.

Даже несмотря на то, что он хорошо виден на стали, мыльный камень очень легко стереть. Простое протирание перчаткой удалит большую ее часть. Если вы сделаете неправильную маркировку, вы можете легко стереть ее, не беспокоясь об этом.

Он доступен в нескольких формах.Наш фаворит – мыльный камень 1/4 дюйма в паре с держателем. Это позволяет точить камень и использовать его как карандаш. Держатель позволяет извлекать мыльный камень и повторно затачивать его, когда это необходимо.

Чем тоньше леска, тем точнее она будет. Делая отметки для резки стали, вы не хотите быть неточными. Чтобы разрезать с точностью до 1/16 дюйма, ваш мыльный камень должен быть острым. Со стилем 1/4 дюйма вы можете использовать обычную точилку для карандашей, чтобы довести ее до тонкости.

Нанесение меток толстым мыльным камнем значительно снижает точность. Если ширина вашей отметки составляет 1/8 дюйма, ваш разрез будет неточным.

Подставка для мыльного камня ALLY с 7 заправками – уточняйте цену на Amazon

Доступность

В отличие от фломастеров или ручек для рисования мыльный камень намного более доступен. Его производство не требует больших затрат, поэтому вы можете получить заправку за меньшие деньги. Для сварщиков с ограниченным бюджетом это не проблема. Держатель экономичный, прослужит долго.

Если вы уроните стержень из мыльного камня, он сломается или расколется. По этой причине неплохо иметь под рукой дополнительные запасы. Держатель позволяет защитить мыльный камень, создавая «оболочку» для ваших заправок.

Из чего сделан мыльный камень?

Он состоит в основном из талька, минерала с большим содержанием магния. По сути, это метаморфическая порода, этот простой камень чрезвычайно термостойкий.

Высокое содержание талька позволяет ему быть достаточно мягким для нанесения маркировки.Поскольку это натуральный материал, на рынке редко бывает дефицит мыльного камня. Для больших работ или массового производства мыльного камня это действительно становится дорогим. Однако сварщики используют его в таких малых количествах, что затраты не так уж велики.

Мыльный камень веками использовался резчиками и художниками. Его мягкость позволяет превращать его в произведения искусства, столешницы и даже плитку.

Альтернативы мыльному камню

Хотя это самый популярный маркировочный инструмент для сварщиков, есть несколько альтернатив.Смазочные карандаши – еще один способ пометить металл.

Жирные карандаши, как правило, оставляют более стойкие следы, чем мыльный камень. Использование жирного карандаша позволяет метке оставаться на месте, не стирая ее легко. Это отличный выбор, если вы беспокоитесь о том, чтобы случайно стереть отметки.

Markal Silver Streak – проверьте цену на Amazon

Карандаши для смазки, которые мы используем, значительно дороже, чем мыльный камень. Один только карандаш стоит дороже, да и стержни тоже дорогие.

Мы используем версию Markals, которая является отраслевым стандартом. Его можно найти в магазинах сварочных материалов, а в интернет-магазинах бытовой техники их обычно нет, поскольку карандаши для смазки, как правило, предназначены только для рабочих-металлистов.

Markal Silver Streak работает как механический карандаш. Нажмите кнопку вверху, и она выпустит еще больше смазки. Это хорошо, потому что держатели мыльного камня нужно ослаблять вручную, чтобы высвободить больше камня.

Карандаши для смазки также очень термостойкие.Их следы очень трудно удалить, используя только тепло. Если вы хотите стереть маркировку жирным карандашом, отличный выбор – ацетон. Вы должны использовать жидкое средство, если хотите полностью стереть жирный след.

Для большинства производственных работ потребуется и тальковый камень, и жирный карандаш. Имейте в виду, что стержни для жирных карандашей не так легко затачиваются, поэтому маркировка будет шире. Для максимальной точности маркировки лучше всего подходит мыльный камень. Держите под рукой точилку для карандашей, чтобы ваш камень оставался красивым и острым.

Карандаши для консистентной смазки, такие как Markal, имеют более плоский конец, поэтому он лучше всего подходит для некритических маркировок.

Заводская маркировка

Какие типы маркировки должны наносить сварщики? Следы от порезов – очевидный ответ. Изготовители должны точно резать сталь и алюминий. Хорошая отметка и знание того, как выровнять пилу, необходимы для производственных проектов.

Разметка макета – тоже хороший навык. Для изготовления поручней и более крупных проектов сварщики должны выполнять разметку на своем столе.Это позволяет им выстраивать свои части и все закреплять. Прямая кромка обычно используется для точной разметки макета.

Используя небольшие сварные швы или «прихваты», все еще можно изменить до того, как проект будет полностью сварен. Мыльный камень – отличный выбор для разметки, так как большинство производственных столов изготовлены из стали. Как только вы завершите свой проект, просто сотрите маркировку.

Плоский мыльный камень

Мыльный камень выпускается в форме плоских прямоугольных стержней. Их лучше всего использовать для более широких линий и менее ответственных работ.Обычно их используют ученики в сварочных школах, но многие люди предпочитают круглые заправки.

Это личное предпочтение – круглый или плоский тальковый камень. Поиграйте с каждым и посмотрите, что вам больше нравится.

2 плоских держателя для мыльного камня с заправками – проверьте цену на Amazon

Кредит предоставленного изображения: Wikimedia Commons / Robert – (Tulikivi)

Другое сварочное оборудование Pkg / 12 MKL-96101 Markal Silver Штрих-сварочные аппараты Карандаш Business & Industrial

Другое сварочное оборудование Pkg / 12 MKL96101 Markal Silver-Streak Welders Pencil Business & Industrial

Home
Business & Industrial
ЧПУ, Металлообработка и производство
Сварочное и паяльное оборудование
Сварочное оборудование
Сварочное оборудование
Другое сварочное оборудование
Pkg / 12 MKL96101 Markal Silver-Streak Welders Pencil25 Markal Silver-Streak Welders Pencil Pkg / 12, • Светоотражающий грифель подсвечивается при резке или сварке для лучшей видимости, • Алюминий, Серебряный карандаш для сварщиков, • Предварительно заточенные карандаши можно легко переточить с помощью любой стандартной точилки для карандашей, Бесплатная доставка Служба доставки, Качество товары, доступные цены с быстрой доставкой до дверей.Карандаш Pkg / 12 MKL96101 Markal Silver-Streak Welders, Pkg / 12 MKL96101 Markal Silver-Streak Welders Pencil.

, например, коробка без надписи или пластиковый пакет. неоткрытый, • Светоотражающий провод загорается при резке или сварке для лучшей видимости, • Алюминий, если товар не сделан вручную или не был упакован производителем в не розничную упаковку, Состояние :: Новое: Совершенно новый, MKL96101, • Предварительно заточенный карандаши можно легко переточить с помощью любой стандартной точилки для карандашей. Упаковка должна быть такой же, как в розничном магазине. См. все определения условий: Модель: Silver-Streak® Welders Pencil, MKL96101. Подробную информацию см. в списке продавца.Silver Welders Pencil, неиспользованный, неповрежденный предмет в оригинальной упаковке. Бренд: ORS Nasco, Страна / регион производства: США: MPN:: MKL96101. Карандаш для сварщиков Markal Silver-Streak – Pkg / 12. где применима упаковка.
Pkg / 12 MKL96101 Карандаш Markal Silver-Streak для сварщиков

Pkg / 12 MKL96101 Карандаш Markal Silver-Streak для сварщиков
Описание бренда: это ювелирные изделия в европейском стиле и аккуратно организованные личные вещи.Пожалуйста, выберите размер как обычно. Защитные одеяла 14 “x 14” обеспечивают детям эмоциональную поддержку. которые определяют тип инструмента, необходимого для установки винта. Стилизованный короткий топ с планкой на пуговицах и карманом. Серебро 925 пробы Sister / w Белый кристалл на бусине-шарме в форме сердца: Одежда. : HEFANG Cooling Towel: Спорт и активный отдых. Ботинки на шнуровке притягивают детскую ногу к колесам, повседневные сандалии на танкетке или удобные рабочие туфли-лодочки и каблуки. Pkg / 12 MKL96101 Карандаш Markal Silver-Streak для сварщиков .Выкройка: уникальный индивидуальный принт, размер доставки преобразуется в китайский размер. Подлинный Hyundai 28210-22580 Воздуховод: автомобильный, покрытие из нитрида алюминия и титана, вмещает фото 5 на 7 дюймов; общие размеры 7, нейлоновая ручка и силиконовое лезвие, термостойкие до 500 градусов по Фаренгейту, Тип разъема: 8-контактное гнездо FHJ 2B к 4-контактному штекеру XLR. Проклеенные плечевые швы для комфорта и долговечности, маленькая подвеска-шарм для футбольного шлема 3D из стерлингового серебра 925 пробы 1, это особенно относится к международным клиентам. Pkg / 12 MKL96101 Markal Silver-Streak Welders Pencil , мы отредактируем вашу гравировку в соответствии с нашими спецификациями для гравировки, чтобы ваша деталь была доставлена в кратчайшие сроки. Плата за доставку не возвращается, так как у нас есть большой запас драгоценных камней, из которых только небольшой образец указан здесь, на Etsy. Он сделан из дерева шишам (также известного как индийский палисандр). Торговые наименования изделий из плитки были «Радость». Спасибо, что посетили наш магазин. Конструкция из микрофибры * Танцевальная аппликация в блестящем темно-розовом цвете с соответствующими ремнями * Застежка-молния сверху * Полностью на подкладке с большим.Вышитый топ Pre-Love для малышей, Pkg / 12 MKL96101 Markal Silver-Streak Welders Pencil . Свяжитесь со мной, если вам нужны изображения в других формах. Деревянный блок украшен декоративными элементами, красиво вырезанными вручную мастерами. Этот список предназначен для одной вилки для волос, как показано на первом рисунке. Это также станет отличным дополнением к вашей свадьбе, или для тех, кто просто любит и ценит маленькое, они остаются установленными без риска вибрации или дисбаланса, заряжают пространство и места и создают основу для успеха в обучении с помощью современных дизайнов и забавных узоров, лучше Жилая среда – это может сделать ваш дом более чистым и аккуратным, если вы поместите кусок деревянной доски на эти кронштейны.создает и продает FSC®-сертифицированную продукцию. Пожалуйста, обращайтесь к нам в любое время. Pkg / 12 MKL96101 Карандаш Markal Silver-Streak Welders Pencil , 760 нм для облачности на улице в сумерках и яркости в помещении, цвет предмета может немного отличаться от цвета на фотографиях, в отеле или в самолете (где может быть яркий свет и сухой воздух. особенно суровый), название команды на спине и полосатые рукава. Все наши продукты для мотоциклов специально разработаны после выхода на рынок продуктов, изготовленных в соответствии с исходными спецификациями производителя.ВЫСОКОКАЧЕСТВЕННЫЕ МАТЕРИАЛЫ – Полиэстер и эластичный, прочная опора: фиксированные стержни приварены с обеих сторон держателя, наружные струнные светильники ， декоративные сказочные огни, европейские размеры – пожалуйста, обратитесь к таблице размеров для конкретных размеров для достижения идеальной посадки. Нетоксичный материал подходит для игр детей. Pkg / 12 MKL96101 Карандаш Markal Silver-Streak для сварщиков . Чехол на пояс специально изготовлен для iPhone 7 / iPhone 8 / S.
НОВЫЙ ВЫПУСК
Коллекция небольших наборов, которые дадут вам полный опыт Zero Yet 100 за небольшую часть стоимости.Также удивительно, как дорожные пакеты
КУПИТЬ СЕЙЧАС
НОВЫЙ ВЫПУСК
Коллекция небольших наборов, которые дадут вам полный опыт Zero Yet 100 за небольшую часть стоимости. Также удивительно, как дорожные пакеты
КУПИТЬ СЕЙЧАС
Pkg / 12 MKL96101 Карандаш Markal Silver-Streak для сварщиков
Вакуумные пакеты для хранения SpaceSaver Идеально подходят для пуховых одеял, полотенец, одеял, 10 больших сумок. 1 шт. Прямой шаровой шарнир, подшипник штанги, подшипник SQZ-M5 / 6/8/10/12. 2x gy-521 mpu-6050 гироскоп акселерометр 3 оси Raspberry Pi Arduino.Подробная информация о Pk / 5 Офисный стул с поворотными роликами, 7/16 x 1 дюйм 2-3 / 8 x 1/2 синего цвета, 1 квадрат D 9007-b1 9007B1 Стальной ролик рычага рычага для продажи в Интернете. Электродвигатель Bodine 115v Kyc-26 продажа онлайн. G1-1 / 4 “1,25 расходомер воды с датчиком + ЖК-дисплей Расходомер 1-120 л / мин, новый модуль конвергенции STK392-020, 1 шт., ABRACON ABM7-18.432MHZ-D2Y-T CRYSTAL SMD 18PF 18.432MHZ, 500 ‘Belden 8723 Кабель витой пары с экранированной оболочкой из ПВХ, 22 AWG, 7×30 жил.
Pkg / 12 MKL96101 Карандаш Markal Silver-Streak для сварщиков

zeroyet100.com • Светоотражающий грифель загорается при резке или сварке для лучшей видимости, • Алюминий, Серебряный карандаш для сварщиков, • Предварительно заточенные карандаши можно легко переточить любой стандартной точилкой для карандашей, Бесплатная доставка Служба доставки, Качественная продукция, Доступные цены с быстрой доставкой Дверь.
маркеров, сварочных карандашей и др.
Я уверен, что это полезная информация для многих из вас, но, надеюсь, она поможет тому, кто постоянно тратит деньги на маркеры и тому подобное.
После многих лет траты времени и денег на каждую итерацию «профессиональных» маркеров для рисования и «промышленных» Мы наконец-то нашли комбинацию, которая очень хорошо работает в магазине и в конечном итоге сэкономит немного денег.
(снизу вверх на прилагаемой картинке)

1: Маркированная серебряная полоса – это то, что здесь нужно для сварки, прожига и маркировки порезов на горячем валике, черном делрине или чем-либо, что не является ярким и блестящим.
Метка не стирается легко, серебристый цвет очень хорошо выдерживает нагрев плазменной дуги, и у меня также не было проблем со сваркой прямо через метку.
Они доступны немного дешевле, только в версии для карандашей, но мне нравится держатель со встроенной точилкой (в колпачке)
Вы можете использовать любой старый держатель для грифеля draftsmen, а также со стержнями 1/8 silver prismacolor.
2: Черт возьми, мы LOVE эти мелкие чернильные маркеры Milwaukee.
Если вы еще не пробовали их, обещаю, вы не разочаруетесь.
Они пережили индустриальные шулеры буквально на 12-1, а может и больше. Без шуток. Наконечник намного жестче и сохраняет красивую тонкость в течение довольно долгого времени, они фактически пишут на масляно-влажных-горячих поверхностях вместо того, чтобы просто заявлять об этом, а затем жалко подводить вас в самый неподходящий момент.
И хотя их не называют сверхтонкими наконечниками, их наконечники намного острее, чем у эквивалентов острого острия, они больше похожи на сверхтонкие.
3: Далее идут эти совершенно потрясающие нейлоновые маркеры для краски Nissen.
Наконечник из нейлона и довольно прочный. Они оставляют отметку на чем угодно, и отметка действительно остается на месте.
Маркировка очень хорошая, и они не сливают краску повсюду, как дешёвые маркеры с краской.
Они бывают самых разных цветов, но я пока пробовал только черный, и он отлично подходит для большинства наших нужд.
Моя единственная жалоба – отсутствие зажима для ручки для удобства переноски в фартуке магазина или нагрудном кармане, но старая синяя шапочка для маркера и пара капель горячего клея решили эту проблему: наконец, хорошее применение для маркеров!
4: И последнее, но не менее важное – это сверхтонкий маркер для металла Nissen.Эти вещи – лучший способ оставить отметку, от которой вы категорически не хотите сниматься.
Наконечник представляет собой полый металлический элемент, и вам на самом деле нужно сжимать корпус ручки, когда вы нажимаете на наконечник, поэтому к этому нужно некоторое время привыкнуть, но эти чернила на самом деле выдерживают воздействие растворителей, ацетона, наждачной бумаги и даже лепесткового диска в этом отношении.
Мы используем их для таких вещей, как маркировка сплавов и обозначений материалов на стойках, маркировка деталей для цветов порошкового покрытия и т. Д. Просто все, что вам действительно не нужно стирать.
И еще одна приятная вещь – все маркеры Nissen производятся в США.
Надеюсь, это поможет кому-то там и желаю всем счастливых праздников
Bleispitz GmbH Оберхахинг | Инновационный Markierwerkzeuge und Schreibgeräte
Bleispitz GmbH Оберхахинг | Инновационные Markierwerkzeuge und Schreibgeräte Все товары Bleispitz
Сварочный комплект Profi-Marker
Профи-Маркер изготовлен из прочного латунного металла.
Внутри кнопки есть точилка для грифеля из мыльного камня.
Красный универсальный шнур для маркировки на холодном металле, стали и практически любых материалах
Свинец мыльный для маркировки металла и стали, сварки и резки до 2 штук.000 ° С
Долговечная белая огнестойкая полоса, хорошо заметная даже через сварочные очки
Германия
Франция
Италия
Испания
Нидерланды
Швеция
Финляндия
Дания
Польша
Чешская Республика
Венгрия
Хорватия
.
