Лампа ГУ-33 (генераторный тетрод) — DataSheet
Перейти к содержимому
Схема соединения электродов лампы ГУ-33 | Корпус лампы ГУ-33А. Для ГУ-33Б диаметр анода с радиатором 50 мм. |
Описание
Генераторные тетроды для работы в качестве генератора колебаний и усилителя высокочастотных колебаний на частотах до 500 МГц. Оформление — металлокерамическое. Охлаждение — принудительное: ГУ-33А — жидкостное (кремнийорганическая жидкость № 3 или фторосодержащая жидкость с низкой температурой кипения +70 °С), ГУ-33Б — воздушное 40 м3/ч; ГУ-33П — испарительное. Масса ГУ-33А 130 г, ГУ-33Б 220 г, ГУ-33П 150 г.
| Условия | ГУ-33А | ГУ-33Б | ГУ-33П | Ед. изм. | |
| Аналог | — | — | — | — | — |
| Ток накала | — | 4,95±0,45 | 5,15±0,45 | 5,15±0,45 | А |
| Ток первой сетки обратный | — | ≤20 | ≤20 | ≤20 | мкА |
| Напряжение смещения первой сетки | — | -7±5 | -7±5 | -7±5 | В |
| Напряжение отсечки тока анода | при Ua = 100 В; Ia = 5 мА | ≤60 | ≤60 | ≤60 | В |
| Крутизна характеристики | — | 26±6 | 26±6 | 26±6 | мА/В |
| Колебательная мощность | на частоте 60 МГц при U a = 1 кВ; Uc2 = 250 В; Uc = 52 В | ≥130 | ≥130 | ≥130 | Вт |
| на частоте 250 МГц при Ua = 0,9 кВ; Ia = 310 мА | ≥120 | ≥120 | ≥120 | ||
| Снижение колебательной мощности | при Uн = 5,7 В | ≤25 | ≤25 | ≤25 | % |
| Коэффициент усиления первой сетки относительно второй сетки | при Uc2 = 250 и 300 В | 12±4 | 13 | 13 | — |
| Межэлектродные емкости | входная | 39±5 | 44±5 | 44±5 | пФ |
| выходная | 8,5±1,5 | 8,5±1,5 | 8,5±1,5 | ||
| проходная | ≤0,1 | ≤0,1 | ≤0,1 | ||
| Наработка | средняя | ≥1000 | ≥1000 | ≥1000 | ч |
| Параметр | Условия | ГУ-33А | ГУ-33Б | ГУ-33П | Ед. изм. |
| Ток катода | — | 340 | 340 | 340 | мА |
| Напряжение накала | — | 5,7-6,9 | 5,7-6,9 | 5,7-6,9 | В |
| Напряжение анода | — | 1500 | 1500 | 1500 | В |
| Напряжение второй сетки | — | 400 | 400 | 400 | В |
| Напряжение первой сетки | — | -200 | -200 | -200 | В |
| Мощность, рассеиваемая анодом | — | 150 | 150 | 150 | Вт |
| Мощность, рассеиваемая второй сеткой | — | 10 | 10 | 10 | Вт |
| Мощность, рассеиваемая первой сеткой | — | 2 | 2 | 2 | Вт |
| Рабочая частота | — | 500 | 500 | 500 | МГц |
| Температура анода и спаев стекла с металлом | — | 150 | 150 | 150 | °С |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Лампа генераторная ГУ-33Б. Низкие цены. На складе в наличии.
Краткое техническое описание на

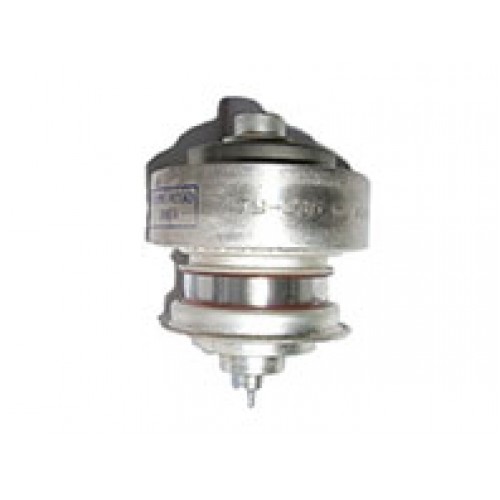

лампа генераторная ГУ-33БГУ-33Б
Генераторный тетрод ГУ-33Б в металлокерамическом исполнении с оксидным катодом косвенного накала и принудительным воздушным охлаждением.
Предназначен для работы в качестве генератора или широкополосного усилителя высокочастотных колебаний на частотах до 500 МГц с выходной мощностью не менее 120 Вт.
Тетрод ГУ-33Б применяется в радиотехнических устройствах подвижной и стационарной аппаратуры общего и специального назначения.
Катод оксидный косвенного накала.
Выпускается в металлокерамическом исполнении с радиатором и цилиндрическими выводами катода, подогревателя и сеток.
Работает в вертикальном положении, выводами вниз.
Охлаждение принудительное воздушное не менее 40 м3/ч.
Габаритные размеры тетрода ГУ-33Б:
— высота лампы не более 85 мм;
— диаметр лампы не более 50 мм.
Масса не более 220 г.
Гарантийный срок хранения лампы ГУ-33Б — 12 лет со дня приёмки представителем заказчика.
Наработка не менее 1000 ч.
Технические условия: ОД0.331.013ТУ.
Расшифровка маркировки тетрода:
ГУ-33Б
ГУ — буква, определяющая тип лампы: ГУ — генераторные лампы с частотой генерирования от 30 до 300 МГц;
33 — число порядкового номера разработки данного типа лампы;
Б — буква, обозначающая вид принудительного охлаждения: Б — воздушное.
Если вас интересует более подробная техническая информация о лампе генераторной ГУ-33Б обращайтесь в отдел продаж. Наши менеджеры предоставлят вам квалифицированную техническую консультацию.
