Передатчики стандарта HART

19 апреля 2018

телекоммуникациисистемы безопасностиавтомобильная электроникасветотехникапотребительская электроникаавтоматизацияинтернет вещейTexas Instrumentsстатьяинтегральные микросхемыдатчикисредства разработки и материалы

Мэтью Саседа (Texas Instruments)

В статье «Начнем с основного: что такое протокол HART и как он работает?» авторы обсудили протокол скоростного адресного доступа к удаленному преобразователю (HART) и его место в конструкциях сенсорных датчиков. Напомним, что простые конструкции передатчиков традиционно передают аналоговое значение, обычно называемое технологической переменной (ТП, PV), через токовую петлю. Эта технологическая переменная обычно связана с измеряемым параметром датчика, таким как влажность, температура, pH, давление, который представлен аналоговым сигналом 4…20 мА. Такой аналоговый сигнал может быть передан по проводу длиной несколько километров, пока не достигнет аналоговой интерфейсной схемы, регистрирующей падение потенциала на шунтирующем резисторе, чтобы преобразовать переданную величину сигнала датчика.

Все это хорошо, пока вы хотите передавать только один параметр. Но что делать, если необходимо отправить или получить дополнительные данные по тем же двум проводам? Это возможно путем использования в конструкции вашего передатчика технологии HART.

При включении модема HART приложение сможет передавать данные по расширенным процедурам калибровки, отправлять диагностические данные или передавать технологические переменные с других подключенных сенсорных платформ. Эта передача данных возможна посредством сигнала HART с частотной манипуляцией (FSK), которая накладывается на аналоговый сигнал токовой петли.

Перед тем как погрузиться в специфические особенности конструкции двухпроводного передатчика HART, пройдите (или освежите в памяти) ускоренный курс проектирования простого двухпроводного передатчика [1]. Закончили обзор? Отлично! Теперь Вы на полпути.

Начнем со схемы, показанной на рисунке 1.

Рис. 1. Двухпроводный передатчик с модемом HART

Схема может казаться несколько сложной, но единственная разница между этой схемой и показанной в записи блога о простом двухпроводном передатчике – это включение модема HART DAC8740H. Небольшой ток покоя модема DAC8740H (порядка 180 мкА) делает его превосходным кандидатом для решения задач передачи данных с маломощных датчиков. Используя методы, показанные в ускоренном курсе [1], определим коэффициент усиления \((1+\frac{R3}{R4})\) для токовой петли.

Между модемом HART и передатчиком имеются всего две точки присоединения. На рисунке 2 вывод DAC8740H MODOUT модема HART соединяется с передатчиком по переменному току через конденсатор C1. Этот конденсатор вместе с R6 создает фильтр верхних частот, который ослабляет частоты более низкие, чем выбранная частота отсечки, \(\frac{1}{(2\times TT\times R6\times C1)}\).

Рис. 2. Присоединение модема HART

Во время работы сигнал HART FSK с амплитудой 1 мА р-p поступает из точки выхода модуляции MODOUT и накладывается на аналоговое значение тока в петле. Резистор R6, включенный последовательно между HART-модемом и неинвертирующим терминалом U3, может устанавливать и менять амплитуду сигнала FSK. С учетом наложения, формула 1 определяет переменную компоненту тока в петле как:

$$I_{OUT_{p-p}}=(\frac{V_{HART}}{R6})\times (1+\frac{R3}{R4})\qquad{\mathrm{(}}{1}{\mathrm{)}}$$

Следовательно:
$$R6=(\frac{V_{HART}}{I_{OUT_{p-p}}})\times (1+\frac{R3}{R4})$$.

Подставляя из схемы значения для R3, R4 и напряжения полного размаха на выходе модуляции, получим величину для R6. Имея значение R6 и выбрав частоту среза фильтра верхних частот, можно вычислить величину C1. В типовом проекте высокоточного преобразователя для токовой петли 4…20 мА с модемом HART частота среза составляет 679 Гц, что позволяет эффективно ослаблять шум и частоты ниже 1200 и 2200 Гц без существенного влияния на диапазон частот сигналов HART.

Вход сигнала HART – ножка MOD_IN микросхемы DAC8740H – подключается со связью по переменному току через конденсатор C2 к положительному проводу линии и поступает на внутренний полосовой фильтр модема.

Готово! Вы закончили конструкцию передатчика HART и можно двигаться дальше. Следующим шагом будет создание интеллектуального передатчика сигнала датчика, для чего необходимо выбрать интерфейс датчика, например, TMP116 – микросхему, обеспечивающую лучшую точность, чем резистивный датчик температуры класса А (RTD).

  1. Industrial DACs: How to design 2-wire transmitters.
    TI E2E™ Community.

Оригинал статьи

•••

HART-modem с напряжением питания 1.8…3.5В компании On Semiconductor

Главная / Новости / Новости “ON Semiconductor” / NCN5193: HART-modem с напряжением питания 1.8…3.5В компании On Semiconductor

Фирма МТ-Систем предлагает разработчикам, NCN5193 микросхему HART модема компании On Semiconductor®. В отличие от предыдущей модели NCN5192 (3.0…5.5В) микросхема работает в низковольтном диапазоне напряжений (1.8…3.5В), в остальном микросхема не отличается от предшественника.

NCN5193 – представляет собой однокристальный модем, используемый для приема/передачи данных по цифровому промышленному протоколу HART (Highway Addressable Remote Transducer). Микросхема модема содержит модулятор передачи данных с формирователем сигнала, схемой обнаружения несущей, приемник аналогового сигнала, цепи демодулятора и генератора как показано на функциональной схеме:

Функциональная схема

Модулятор принимает на вход TXD цифровой и преобразует его в частотно-манипулированный (FSK) сигнал трапециевидной формы  на аналоговом выходе TxA: логическая «1» или метка преобразуется в один полный период частоты 1200Гц, а логический «0» или “пробел” в два неполных периода частоты 2200Гц:

Модулятор

Демодулятор получает частотно-манипулированный (FSK) сигнал на аналоговый вход, фильтрует его при помощи внешнего полосового фильтра, и генерирует два цифровых сигнала: Данные Приема (RxD) и Наличие Несущей (CD).

Сигнал CD переходит в состояние высокого уровня при приеме сигнала с размахом более 100мВ в течение четырех непрерывных периодов несущей:

Демодулятор и полосовой фильтр

Демодулятор

Для приема данных микросхеме NCN5193 требуется источник опорного напряжения 1.235мВ (рекомендуется использовать LM385D-1.2R2G) для смещения и AREF – CDREF = 80мВ для обнаружения несущей размахом 100мВ:

Подключение источника опорного напряжения



К микросхеме требуется подключить резистор RBIAS = AREF/2.5мкА (RBIAS = 500кОм, при AREF = 1.235В) между выводом CBIAS и землей, для построения источника тока смещения 2.5мкА, который необходим для нормальной работы интегрированных в микросхему усилителей и компараторов:

Подключение токозадающего резистора

Для стабильной работы микросхемы требуется внешний кварцевый резонатор и два конденсатора емкостью Cx = 100…470пФ или источник тактового сигнала 460. 8кГц, 921.6кГц, 1.8432МГц или 3.68МГц (конфигурируется программно):

Подключение кварцевого резонатора

Подключение тактового сигнала

В модем NCN5193 встроен блок сброса по питанию (POR). К входу VPOR должен быть подключен резистивный делитель. Это выход соединен с внутренним компаратором с порогом AREF. При срабатывании компаратора вывод RESETB (выход типа открытый сток) подключается к земле, а микросхема сбрасывается:

Установка порогового напряжения “Сброса”

В микросхему встроен сторожевой таймер (Watch Dog) с таймаутом 53мс. Для сброса сторожевого таймера служит вход KICK. Встроенный сторожевой таймер может быть сконфигурирован программно на внутренний сброс частотой 1. 8кГц. Если микросхема сконфигурирована на внутренний сброс, вход KICK необходимо подключить к земле.



Для построения интерфейса “токовая петля 4-20мА” в микросхему интернирован 16-битный сигма-дельта ЦАП. Для достижения максимальной точности вывод DACREF следует подключить к стабильному источнику опорного напряжения. Дополнительную информацию по режимам работы ЦАП можно найти в “Designing with and Testing the NCN5192 DAC”.



Конфигурация системы тактирования и управление ЦАП в NCN5193 осуществляется через чтение/запись встроенных регистров по коммуникационному SPI-интерфейсу.

Типовая схема включения

Отличительные черты:

  • Напряжение питания: 1.8…3.5В;
  • Низкое энергопотребление;
  • Высокоинтегрированное решение, малое количество внешних компонент;
  • Совместим с 1. 8/3.3В микроконтроллерами;
  • Способен работать с внешними резонаторами 460.8кГц, 921.6кГц, 1.8432МГц или 3.68МГц;
  • Конфигурационный SPI-интерфейс;
  • Встроенный 16-битный Дельта-Сигма ЦAП, Усилитель Мощности и Охранный таймер;
  • Соответствует требованиям спецификации физического уровня HART;
  • Скорость передачи данных: 1200Бит/с
  • Индустриальный температурный диапазон: -40…+85°С;
  • Корпус NQFP-32.



Доступность:

Микросхемы HART-модемов NCN5193, NCN5192 находятся в массовом производстве и доступны под заказ. Для модели NCN5192 выпускается отладочная плата NCN5192GEVB доступная под заказ.



Ресурсы:

  • Спецификация NCN5193 (1.8…3.5В)
  • Спецификация NCN5192 (3.0…5.5В)
  • Руководство пользователя NCN5192GEVB
  • Заказать образцы NCN5193
  • Заказать образцы NCN5192
  • Заказать отладочную плату NCN5192GEVB

    Все о коммуникаторах HART и решениях IIoT.

    Сегодня коммуникаторы HART — это больше, чем просто портативные устройства. Они могут предоставить соответствующие функции для работы с решениями промышленного Интернета вещей.

    В течение многих лет я видел, как обновляю и поддерживаю клиентов с помощью коммуникаторов HART . Даже если вы думаете, что коммуникатор HART прост, большинство пользователей достают его из коробки, заряжают, начинают использовать и получают проблемы.

    Например, когда контроллер не может найти полевое устройство или информация, отображаемая на дисплее, является общей, пользователи не знают, что делать дальше. Однако сегодня интерфейс и взаимодействие с пользователем коммуникатора HART намного лучше, чем когда я поддерживал клиентов много лет назад.

    При этом большинство вопросов остались прежними, поэтому я решил зайти сюда и ответить на некоторые из них. Кроме того, я хочу объяснить, почему коммуникатор HART представляет собой нечто большее, чем просто портативное устройство.

    Новые промышленные планшеты PC , которые сейчас используются в качестве коммуникаторов, предлагают пользователю бесконечные возможности — гораздо больше, чем карманные компьютеры — они являются важными инструментами, если вы хотите получить полный опыт работы с услугами промышленного Интернета вещей.

    Давайте рассмотрим эти распространенные вопросы, касающиеся коммуникаторов HART, и выясним, как новые версии стали важным инструментом в полевых условиях. Держитесь, и давайте учиться вместе.

    Что такое протокол связи HART?

    Во-первых, уместно сказать, что есть пользователи, у которых есть вопросы о том, как работает протокол HART и что на самом деле означает HART. Итак, позвольте мне начать с этого: HART — это сокращение от Highway Addressable Remote Transducer. Он был разработан давно, а точнее в середине 1980-х годов.

    В то время протокол HART был проприетарным и стал открытым только в 1986 году. Когда мы говорим о HART, мы имеем в виду гибридный протокол. Это означает, что цифровой сигнал накладывается на аналоговый сигнал 4-20 мА.

    Мы не можем избежать технических подробностей в этой теме. Итак, давайте углубимся в существенные технические детали. HART был разработан с использованием стандарта Bell-202 с частотной манипуляцией (FSK) со скоростью 1200 бит/с для модуляции и демодуляции. И его цифровой сигнал идентифицируется как 1200 Гц, представляющий «1», и 2200 Гц, представляющий «0».

    Будьте в курсе мира IIoT и Netilion.

    Подпишитесь на нашу рассылку, чтобы получать информативные статьи. Подписываясь, вы подтверждаете, что прочитали и принимаете Политику конфиденциальности. Вы можете отписаться в любое время.


    Пожалуйста, выберите АЛАНДСКИЕ ОСТРОВА АЛБАНИЯ АЛЖИР АМЕРИКАНСКОЕ САМОА АНДОРРА АНГОЛА АНГИЛЬЯ АНТИГУА И БАРБУДА АРГЕНТИНА АРМЕНИЯ АРУБА АВСТРАЛИЯ АВСТРИЯ АЗЕРБАЙДЖАН БАГАМСКИЕ ОСТРОВА БАХРЕЙН БАНГЛАДЕШ БАРБАДОС БЕЛАРУСЬ БЕЛЬГИЯ БЕЛИЗ БЕНИН БЕРМУДСКИЕ ОСТРОВА БОЛИВИЯ БОНЭЙР БОСНИЯ И ГЕРЦЕГОВИНА БОТСВАНА БРАЗИЛИЯ БРУНЕЙ-ДАРУССАЛАМ БОЛГАРИЯ БУРКИНА-ФАСО БУРУНДИ КАМБОДЖА КАМЕРУН КАНАДА КАБО-ВЕРДЕ КАЙМАНОВЫ ОСТРОВА ЦЕНТРАЛЬНО-АФРИКАНСКАЯ РЕСПУБЛИКА ЧАД ЧИЛИ КИТАЙ ОСТРОВ РОЖДЕСТВА КОКОСОВЫЕ (КИЛИНГ) ОСТРОВА КОЛУМБИЯ КОМОРСКИЕ ОСТРОВА КОНГО, Республика КОНГО, Демократическая Республика (бывший Заир) ОСТРОВА КУКА КОСТА-РИКА БЕРЕГ СЛОНОВОЙ КОСТИ ХОРВАТИЯ КИПР ЧЕШСКАЯ РЕСПУБЛИКА ДАНИЯ ДЖИБУТИ ДОМИНИКА ДОМИНИКАНСКАЯ РЕСПУБЛИКА ЭКВАДОР ЕГИПЕТ САЛЬВАДОР ЭКВАТОРИАЛЬНАЯ ГВИНЕЯ ЭРИТРЕЯ ЭСТОНИЯ ЭФИОПИЯ ФОЛКЛЕНДСКИЕ (МАЛЬВИНСКИЕ) ОСТРОВА ФАРЕРСКИЕ ОСТРОВА ФИДЖИ ФИНЛЯНДИЯ ФРАНЦИЯ ФРАНЦУЗСКАЯ ГВИАНА ФРАНЦУЗСКАЯ ПОЛИНЕЗИЯ ГАБОН ГАМБИЯ ГЕРМАНИЯ ГАНА ГИБРАЛТАР ГРЕЦИЯ ГРЕНЛАНДИЯ ГРЕНАДА ГВАДЕЛУПА ГУАМ ГВАТЕМАЛА Гернси ГВИНЕЯ ГВИНЕЯ-БИСАУ ГАЙАНА ГАИТИ ГОНДУРАС ГОНКОНГ ВЕНГРИЯ ИСЛАНДИЯ ИНДИЯ ИНДОНЕЗИЯ ИРАК ИРЛАНДИЯ ИЗРАИЛЬ ИТАЛИЯ ЯМАЙКА ЯПОНИЯ ДЖЕРСИ ИОРДАНИЯ КАЗАХСТАН КЕНИЯ КИРИБАТИ КОРЕЯ, РЕСПУБЛИКА КОСОВО, РЕСПУБЛИКА КУВЕЙТ КЫРГЫЗСТАН ЛАОССКАЯ НАРОДНО-ДЕМОКРАТИЧЕСКАЯ РЕСПУБЛИКА ЛАТВИЯ ЛИВАН ЛЕСОТО ЛИБЕРИЯ ЛИВИЙСКАЯ АРАБСКАЯ ДЖАМАХИРИЯ ЛИХТЕНШТЕЙН ЛИТВА ЛЮКСЕМБУРГ МАКАО МАКЕДОНИЯ, БЫВШАЯ ЮГОСЛАВСКАЯ РЕСПУБЛИКА МАДАГАСКАР МАЛАВИ МАЛАЙЗИЯ МАЛЬДИВЫ МАЛИ МАЛЬТА МАРШАЛЛОВЫ ОСТРОВА МАРТИНИКА МАВРИТАНИЯ МАВРИКИЙ МАЙОТТА МЕКСИКА МИКРОНЕЗИЯ, ФЕДЕРАТИВНЫЕ ШТАТЫ МОЛДОВА, РЕСПУБЛИКА МОНАКО МОНГОЛИЯ ЧЕРНОГОРИЯ МОНТСЕРРАТ МАРОККО МОЗАМБИК МЬЯНМА НАМИБИЯ НАУРУ НЕПАЛ НИДЕРЛАНДЫ НИДЕРЛАНДСКИЕ АНТИЛЬСКИЕ ОСТРОВА НОВАЯ КАЛЕДОНИЯ НОВАЯ ЗЕЛАНДИЯ НИКАРАГУА НИГЕР НИГЕРИЯ ОСТРОВ НОРФОЛК СЕВЕРНЫЕ МАРИАНСКИЕ ОСТРОВА НОРВЕГИЯ ОМАН ПАКИСТАН ПАЛАУ ПАНАМА ПАПУА – НОВАЯ ГВИНЕЯ ПАРАГВАЙ ПЕРУ ФИЛИППИНЫ ПОЛЬША ПОРТУГАЛИЯ ПУЭРТО-РИКО КАТАР ВОССОЕДИНЕНИЕ РУМЫНИЯ РОССИЙСКАЯ ФЕДЕРАЦИЯ РУАНДА СВЯТАЯ ЕЛЕНА СЕНТ-КИТС И НЕВИС САНКТ-ЛЮСИЯ Сен-Мартен (французская часть) СЕН-ПЬЕР И МИКЕЛЬОН СВЯТОЙ ВИНСЕНТ И ГРЕНАДИНЫ САМОА САН-МАРИНО САН-ТОМЕ И ПРИНСИПИ САУДОВСКАЯ АРАВИЯ СЕНЕГАЛ СЕРБИЯ СЕЙШЕЛЬСКИЕ ОСТРОВА СЬЕРРА-ЛЕОНЕ СИНГАПУР СЕНТ-МААРТЕН СЛОВАКИЯ СЛОВЕНИЯ СОЛОМОНОВЫ ОСТРОВА СОМАЛИ ЮЖНАЯ АФРИКА южный Судан ИСПАНИЯ ШРИ-ЛАНКА СУДАН СУРИНАМ СВАЗИЛЕНД ШВЕЦИЯ Швейцария ТАЙВАНЬ ТАДЖИКИСТАН ТАНЗАНИЯ, ОБЪЕДИНЕННАЯ РЕСПУБЛИКА ТАИЛАНД ИДТИ ТОНГА ТРИНИДАД И ТОБАГО ТУНИС ТУРЦИЯ ТУРКМЕНИСТАН ОСТРОВА ТЕРКС И КАЙКОС УГАНДА УКРАИНА ОБЪЕДИНЕННЫЕ АРАБСКИЕ ЭМИРАТЫ ВЕЛИКОБРИТАНИЯ СОЕДИНЕННЫЕ ШТАТЫ УРУГВАЙ УЗБЕКИСТАН ВАНУАТУ ВАТИКАН ГОРОД-ГОСУДАРСТВО (СВЯТОЙ ПРЕСТОЛ) ВЕНЕСУЭЛА ВЬЕТНАМ ВИРГИНСКИЕ ОСТРОВА (БРИТАНСКИЕ) ВИРГИНСКИЕ ОСТРОВА (США) ЙЕМЕН ЗАМБИЯ ЗИМБАБВЕ Сен-Бартельми Грузия ТИМОР-ЛЕШТИ АФГАНИСТАН БУТАН КЮРАКАО ПАЛЕСТИНСКАЯ ТЕРРИТОРИЯ, Оккупированная Остров Мэн Палау

    Протокол HART используется полевым устройством для предоставления вам доступа к меню и возможности его настройки. Кроме того, вы также можете обмениваться данными между устройством и контроллером по протоколу HART.

    Итак, я считаю, что теперь вы можете понять, что такое протокол HART. Существуют и другие расширенные темы, касающиеся этого протокола, такие как многоточечный HART, команды HART, драйверы и т. д. Я упомяну некоторые из них позже.

    Для чего используется коммуникатор HART?

    До появления протокола HART устройства имели только локальную конфигурацию для установки нуля и диапазона диапазона измерений. Я так делал пару раз – в приборе просто был винт для регулировки шкалы и нуля, все было так просто.

    Когда на рынке появились новые устройства с протоколом HART, КПК появился как инструмент для доступа к конфигурации.

    Эти новые устройства предлагали возможность настройки диапазона измерения и других функций для получения более качественных измерений. КПК был удобным инструментом для получения доступа к устройству и проверки всех конфигураций, диагностики и внесения любых изменений при необходимости.

    Сегодня конфигуратор HART , который раньше был портативным, недавно стал промышленным планшетным ПК. Это предлагает больше, чем просто обмен данными по протоколу HART; вы можете обмениваться данными, используя практически все протоколы полевой шины.

    Кроме того, новые планшеты дают вам возможность устанавливать на них другие приложения, предоставляя вам широкий спектр новых возможностей. Теперь вы можете иметь службы IIoT уже на своем планшете и использовать их для проверки всей медицинской информации , сохранения новых документов и более подробного ознакомления с установленной базой.

    Подводя итог, сегодня у вас в руках мощный инструмент. Это позволяет улучшить взаимодействие с пользователем при настройке всех типов полевых устройств. Кроме того, на планшете может быть запущено множество различных приложений.

    Почему в коммуникаторе HART используется резистор 250 Ом?

    Вы скажете: «Но иногда мне это не нужно». Да, ты прав! Обычно, когда устройство находится в поле, оно вам не нужно, но в некоторых случаях оно вам необходимо. В любом случае, всегда важно носить его с собой, где бы вы ни находились, а устройство HART всегда под рукой.

    Резистор необходим для создания полного сопротивления контура, даже если он у нас уже есть. Для установления связи по протоколу HART необходимо создать сопротивление не менее 230 Ом. Обычно система управления может обеспечить этот импеданс. Тогда вам не нужно использовать резистор в полевых условиях, но всегда полезно носить его с собой.

    Сообщение простое; но никогда не забывайте носить в кармане резистор на 250 Ом.

    Как подключить коммуникатор HART к преобразователю?

    Для первого клиента, которого я посетил в своей карьере, мне пришлось установить связь с кориолисовым расходомером, чтобы проверить диагностику с устройства. Как я уже сказал, я делал это впервые, и я был наедине с заказчиком, чтобы проверить кориолисовый расходомер .

    Если вы знакомы с инструментами, вы также знаете, что это не самое простое устройство для первокурсника.

    Произошло следующее: я очень нервничал, и у меня возникла проблема с локальной связью с помощью коммуникатора HART с полевым устройством. Я не правильно подключил резистор на 250 Ом — значит, связь не работала. Ага, я перепутал.

    Когда мы говорим о подключении коммуникатора HART к преобразователю, способ его выполнения зависит от того, является ли устройство двух- или четырехпроводным, активным или пассивным. Если у вас двухпроводное устройство, вы можете использовать коммуникационный порт для установления связи.

    Не забудьте при необходимости использовать резистор 250 Ом для создания импеданса в контуре. Вы также можете подключить коммуникатор HART параллельно резистору, подключенному к контуру.

    При наличии 4-проводного устройства необходимо подключить резистор от положительного к отрицательному выходу преобразователя, а затем подключить полевой коммуникатор параллельно резистору.

    Как выполнить калибровку с помощью коммуникатора HART?

    Я отвечу на ваш вопрос другим вопросом, что для вас означает калибровка? Во время калибровки коммуникатор HART является ценным инструментом, но я думаю, что значение калибровки иногда понимают неправильно.

    Когда мы проводим калибровку, мы сравниваем калибруемое устройство с эталонным устройством с большей точностью и всеми необходимыми сертификатами.

    Это означает, что во время калибровки вы сравниваете только диапазон измерения калибруемого устройства с диапазоном высокоточного устройства.

    Если после проверки диапазона измерения вы обнаружите погрешность выше рекомендуемой, то вам необходимо настроить прибор. Таким образом, во время калибровки коммуникатор HART может быть инструментом для проверки правильности всех настроек, отображения измеренных значений, и все.

    Если вам нужно отрегулировать крутизну или смещение, коммуникатор HART также поможет вам. Это важный инструмент, который дает вам доступ к дереву меню, после чего вы сможете вносить необходимые изменения.

    Как обновить коммуникатор HART?

    Процедура обновления коммуникатора HART проста, но зачем его обновлять? Идея проста: коммуникаторы HART имеют базу данных со всеми файлами, необходимыми для доступа к меню полевого устройства.

    Обычно карманные компьютеры/коммуникаторы можно найти с помощью файлов описания устройств (DD) или файлов диспетчера типов устройств (DTM). В обоих сценариях эти файлы будут работать как драйвер, дающий вам доступ к информации об устройстве, подключенном к полевому коммуникатору.

    Если у вас нет этих файлов, ваш коммуникатор HART предоставит общий доступ к устройству. Это означает, что у вас не будет полного доступа ко всему дереву конфигурации. Ваш доступ будет ограничен некоторой базовой конфигурацией устройства, и вам не будет разрешено изменять многие вещи.

    Обновление коммуникатора может быть связано с обновлением программного обеспечения для получения новых функций или установки новых драйверов для обеспечения доступа к большему количеству устройств. Способ выполнения этой процедуры зависит от используемого вами коммуникатора.

    Например, Field Xpert SMT70 имеет автоматическое обновление DTM. Процедура, как я уже сказал, очень проста. Вы нажимаете на значок облака в строке состояния, затем регистрируетесь, выбираете один тип подписки и загружаете файлы. Просто, да?

    Какой коммуникатор HART лучше?

    Это сложный вопрос, но я могу дать вам список важных моментов, которые помогут вам найти лучший коммуникатор HART для ваших целей. С моей точки зрения, лучший инструмент должен определить пользователь.

    Это очень личный вопрос, но многие факторы могут помочь вам найти ответ на этот вопрос. Просто спросите себя

    –          Является ли мой коммуникатор HART гибким устройством? Я имею в виду, могу ли я использовать его для других видов деятельности?

    –          Насколько сложна процедура обновления для моего коммуникатора HART?

    –          У меня есть отличная техническая поддержка для моего устройства?

    –          Насколько прост пользовательский интерфейс – хорошо ли это?

    –          Могу ли я использовать его для настройки устройств разных производителей и с разными протоколами?

    Эти вопросы помогут вам найти лучший коммуникатор HART для личного использования.

    Каковы преимущества коммуникатора HART?

    Коммуникаторы HART все больше и больше становятся универсальными инструментами, когда у вас есть планшет с программным обеспечением для настройки полевых устройств с использованием различных протоколов и дополнительных инструментов. Раньше полевые коммуникаторы предназначались только для настройки устройств, теперь же они предоставляют больше возможностей.

    Например, вы можете использовать свой универсальный планшет для создания отчетов, а затем делать и прикреплять фотографии соответствующего полевого устройства. Кроме того, в него можно добавить любое приложение Windows, дающее широкий спектр дополнительных возможностей.

    Сегодня, благодаря подключению Bluetooth и Wi-Fi в полевых условиях, вы можете получить доступ к полевому устройству по беспроводной сети и сэкономить массу времени при настройке и проверке состояния устройств.

    Наконец, Услуги промышленного Интернета вещей могут работать вместе с планшетами. У вас есть вся интеллектуальная информация об установленной базе, состоянии и многом другом на вашем полевом планшете.

    Как использовать коммуникатор HART в решении IIoT?

    У вас есть много возможностей с последними конфигураторами HART. Тем не менее, здесь стоит упомянуть одну интересную функцию — как использовать ее для управления рабочими файлами и двойниками цифровых активов. Я буду использовать в качестве примера библиотеку Netilion, работающую вместе с Field Xpert.

    Во-первых, когда мы говорим о Библиотеке Netilion , мы говорим об услуге IIoT, которая помогает вам организовывать и сохранять все рабочие файлы и документы, касающиеся ваших активов. Доступ к библиотеке Netilion можно получить с различных устройств, таких как смартфон и ноутбук, где бы вы ни находились.

    Когда у вас есть промышленный планшетный ПК, такой как Field Xpert, у вас есть важный инструмент для полевых инженеров и техников. Очень важно иметь легкий доступ ко всей документации полевых устройств, сведениям о конфигурации, отчетам, задачам и т. д.

    Комбинируя Field Xpert с Netilion, вы получаете надежное решение, позволяющее сэкономить много времени на поиске всех документов. относительно вашего устройства, и вы можете поделиться файлами со всей своей командой.

    Вы можете попробовать Библиотека Netilion бесплатно и убедитесь, как просто организовать свои рабочие файлы и получить к ним доступ, где бы вы ни находились.

    Вот и все, думаю, я закончил.

    Если вам понравилось, поделитесь в социальных сетях с помощью #Netilion

    Увидимся!

    ПИД-регулятор

    – HART; ПИД-контур через ПК и модем HART

    Задавать вопрос

    спросил

    Изменено 6 лет, 4 месяца назад

    Просмотрено 277 раз

    \$\начало группы\$

    У меня есть пара не очень важных контуров управления процессом, где датчики расхода могут передавать сигнал 4-20 мА и протокол HART.

    Я хочу управлять некоторыми клапанами с помощью простого ПИД-регулятора. Можно ли реализовать логику PID через ПК? Как бы я поступил, есть мысли/идеи?

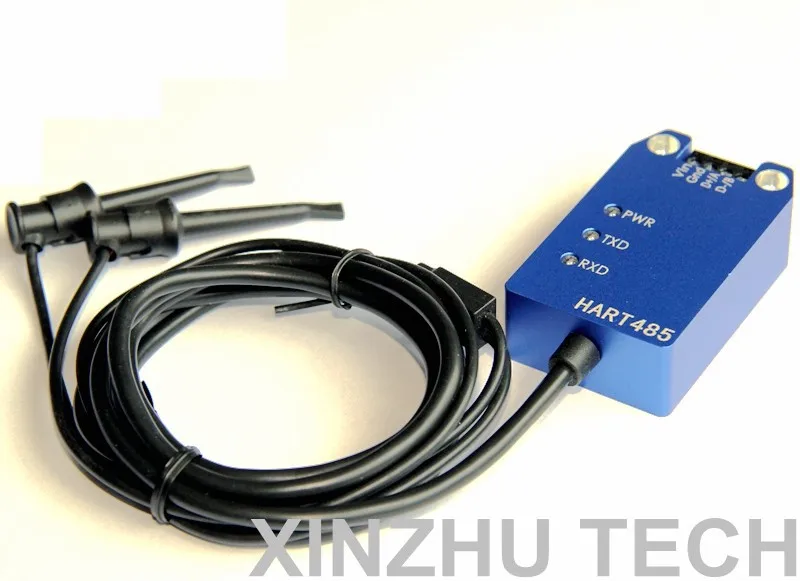

    Модем HART (кажется, также известный как модем FSK или Bell 202) кажется не таким уж дорогим. Но я не уверен, какое программное обеспечение и т. Д. Мне нужно использовать на ПК для настройки логики PID. Является ли это достаточно стандартизированным, или мне придется придерживаться конкретных приложений умилостивления поставщика?

    напр. На схеме ниже, каковы мои варианты реализации логики PID / ведения журнала в части «PC Control Station» схемы. Есть ли какие-нибудь известные программы, о которых мне следует знать? Подойдет ли для этого что-то вроде MATLAB или Labview?

    По сути, я хочу по возможности не изобретать велосипед. Идея состоит в том, чтобы избежать больших фиксированных затрат на полнофункциональную РСУ или систему ПЛК, которые кажутся нормой.

    Опять же, приложение не очень требовательно и безопасность и т. д. не является проблемой.

    Дополнительным мотивом был этот фрагмент статьи:

    **Не упускайте возможности управления ** В то время как большинство объектов используют HART для приложений, связанных с настройкой и обслуживанием устройств, пользователям также следует искать возможности использования данных HART для технологических процессов. также мониторинг. Например, в приложениях, где такие условия поскольку температура, давление и уровни изменяются относительно медленно, пользователи могут сократить количество инструментов, необходимых им в полевых условиях, за счет получение нескольких переменных с одного устройства. Хотар указывает на нефтебазы как идеальные места для использования HART для приложений, таких как мониторинг запасов. (см. сопроводительный рассказ). В относительно небольших операциях пользователи могут настроить скромные, но эффективные Системы SCADA, использующие технологию HART, говорит Холмс из Mactek. “Ты может непрерывно контролировать до восьми точек с помощью ПК, оснащенного восемь модемов USB HART. Это очень выполнимо», — говорит Холмс. “Для программное обеспечение, вы можете использовать специальный пакет сбора данных, такой как Программное обеспечение Wonderware InTouch или нечто столь же простое, как Microsoft Электронная таблица Excel. Я думаю, что есть много операций, таких как пекарни или небольшие специализированные химические заводы, которые не могут оправдать тратить деньги на большую систему управления. Но с вводом HART и ПК, вы можете создать себе быструю и грязную DCS», — добавляет он.

    • ПИД-регулятор

    \$\конечная группа\$

    \$\начало группы\$

    Добавление модема HART приведет к передаче значения процесса в компьютер. В зависимости от того, что вы решите использовать в качестве контроллера и исполнительного механизма, вы можете заставить это работать, но не будет промышленным стандартным циклом управления технологическим процессом с точки зрения надежности или, возможно, производительности, поскольку Windows не работает в режиме реального времени.
