CD4060 – двоичный счетчик со встроенным генератором. Описание, распиновка

Главная » Справочник » CD4060 — двоичный счетчик со встроенным генератором. Описание, распиновка

CD4060 — это КМОП-микросхема с двоичным счетчиком и генератором в одном корпусе. Ее можно использовать для формирования дискретных задержек по времени или для создания сигналов разных частот. И все это благодаря тому, что CD4060 имеет встроенный модуль генератора, для работы которого требуется всего несколько внешних пассивных электронных компонентов.

Параметры CD4060

Напряжение питания: 3В … 15В.
Максимальная рабочая частота: 3,5 МГц (5В), 8 МГц (10В), 12 МГц (15В).
Максимальные выходные токи логических уровней: 1мА (5В), 2,5 мА (10В), 6,8 мА (15В).

Распиновка CD4060

Что такое 14-ступенчатый двоичный счетчик с осциллятором?

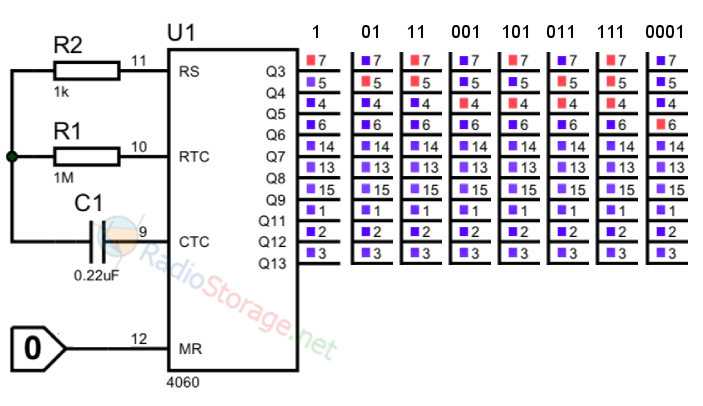

Двоичный счетчик пульсаций — это схема, состоящая из последовательно соединенных триггеров. Выход одного из них соединен с входом CLK следующего. Вход CLK триггера слева — это вход счетчика.

Вместо четырех триггеров, как в приведенном выше примере, CD4060 имеет 14 последовательно соединенных триггеров. Это означает, что он может считать до 16383 (максимальное значение 14 бит).

Данная микросхема также имеет встроенный генератор, который позволяет создавать тактовый импульс для автоматического увеличения счетчика. Это делает CD4060 схемой таймера, которую можно использовать для выбора между различными временными задержками (или частотами) в зависимости от того, какой Q-выход мы будем использовать.

Например, если мы выберем такие значения резистора и конденсатора, при которых генератор будет генерировать тактовый импульс с частотой 1 Гц, то это позволит увеличивать счетчик каждую секунду.

Таким образом, для получения 8-секундной задержки мы можете использовать выход Q3, а для задержки в 2 часа 16 минут (8192 секунды) мы можете использовать выход Q13.

Как использовать CD4060

Прежде всего, нам необходимо подключить вывод VDD к положительной клемме питания, а вывод GND — к отрицательной клемме питания. Мы можем использовать источник питания с напряжением от 3 до 15 В. Хотя некоторые версии микросхемы 4060 поддерживают напряжение до 20В. Все это можно уточнить в datasheet на CD4060

Чтобы активировать генератор, подключите резистор R_t к выводу R_EXT, конденсатор C_t к выводу C_EXT и резистор R2 к выводу CLK и соедините все оставшиеся свободные выводы R_t, C_t и R2 вместе:

Расчет частоты работы генератора можно рассчитать по следующей формуле:

Инвертор 12 В/ 220 В

Инвертор с чистой синусоидой, может обеспечивать питание переменно…

Подробнее

f (Гц) = 1 / ( 2,3 * C_t * R_t)

Обратите внимание, что сопротивление резистора R_t должно быть намного ниже сопротивления R2, чтобы формула была правильной.

Если мы хотим сбросить счетчик обратно на ноль, то на вывод RST (сброс) необходимо подать высокий уровень. В обычной ситуации, чтобы микросхема работала на RST должен быть низкий уровень.

Используйте любой из Q-контактов в качестве выходного сигнала для управления всем тем, чем вы хотите управлять. Выход становятся высокими после того, как:

Q3 становится высоким после 2³ = 8 тактовых импульсов
Q4 становится высоким после 2⁴ = 16 тактовых импульсов
Q5 становится высоким после 2⁵ = 32 тактовых импульсов
Q6 становится высоким после 2⁶ = 64 тактовых импульсов
Q7 становится высоким после 2⁷ = 128 тактовых импульсов
Q8 становится высоким после 2⁸ = 256 тактовых импульсов
Q9 становится высоким после 2⁹ = 512 тактовых импульсов
Q11 становится высоким после 2¹¹ = 2048 тактовых импульсов
Q12 становится высоким после 2¹² = 4096 тактовых импульсов
Q13 становится высоким после 2¹³ = 8192 тактовых импульсов

CD4060 пример – регулируемый таймер

Вот практический пример, который мы можем построить с помощью микросхемы 4060:

Чтобы построить эту схему нам понадобится:

Микросхема 4060 (CD4060BE)
Поворотный переключатель
Резистор 100 кОм (R1)
Конденсатор 2,2 мкФ (С1)
Резистор 1 МОм (R2)
NPN-транзистор BC337 (VT1)
Диод 1N4148 (VD1)
Резистор 1 кOм (R3)
Электромагнитное реле

При указанных значениях C1 и R2 мы получим частоту:

f (Гц) = 1 / ( 2,3 * 0,0000022 Ф * 100000 Ом) = 1,98 Гц

Итак, у нас примерно 2 тактовых импульса в секунду. И таким образом мы можем получить временную задержку перед тем как каждый выход станет высоким:

Q3 становится высоким после 2³ = 8 тактовых импульсов = 4 секунды
Q4 становится высоким после 2⁴ = 16 тактовых импульсов = 8 секунд
Q5 становится высоким после 2⁵ = 32 тактовых импульса = 16 секунд
Q6 становится высоким после 2⁶ = 64 тактовых импульсов = 32 секунды
Q7 становится высоким после 2⁷ = 128 тактовых импульсов = 1 минута и 4 секунды
Q8 становится высоким после 2⁸ = 256 тактовых импульсов = 2 минуты и 8 секунд
Q9 становится высоким после 2⁹ = 512 тактовых импульсов = 4 минуты и 16 секунд
Q11 становится высоким после 2¹¹ = 2048 тактовых импульсов = 17 минут и 4 секунды
Q12 становится высоким после 2¹² = 4096 тактовых импульсов = 34 минуты и 8 секунд
Q13 становится высоким после 2¹³ = 8192 тактовых импульсов = 1 час, 8 минут и 16 секунд

Аналоги для 4060

Вероятно, вы можете найти микросхему 4060 с маркировкой CD4060, NTE4060, MC14060, HCF4060, TC4060 или HEF4060.

Обычно маркировка идет с несколькими дополнительными символами в конце (например, CD4060BE). Это связано с производителем микросхемы и используемой технологией производства, но функциональность и выводы одинаковы.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Categories Справочник Tags CD4060

Отправить сообщение об ошибке.

Poredak 10 Kom./lot Hef4060bt Sop16 Hef4060 Sop Hcf4060 Smd Cd4060bm Novi I Originalni čip

Poredak 10 Kom./lot Hef4060bt Sop16 Hef4060 Sop Hcf4060 Smd Cd4060bm Novi I Originalni čip < Aktivni sastojci / Meksiko.com.hr

10 kom./lot HEF4060BT SOP16 HEF4060 SOP HCF4060 SMD CD4060BM novi i originalni čip

10.36 kn

Veličina SMLXL

Broj

Dodaj u košaricu

Dodaj u želje

Opis
Detalji proizvoda
Naši

Oznake: 50шт film 0 22uf, otpornik 47r Ω 2 W, otpornik 1ком 47р, starinski otpornik 47r, keramički otpornik 47r, otpornik od 47 Ω 47r, mini-film instax 7 fidži, пижама victoria secret 7 kom.

mali profit, ali brzi promet jamči kvalitetu Ako vam treba više, molimo, kontaktirajte nas, mi ćemo prilagoditi cijenu, da služi vama bolje

Shopping savjeti

1: Prvo, pobrinite se da je vaša adresa ispravna

2: Prije potpisivanja upućivanje, molimo pobrinite se da je upućivanje puna roba

o nama

Obećavamo da:

* Proizvoditi samo najbolja roba široke potrošnje i obratite pozornost na najveću moguću kvalitetu.

* Dostavlja robu našim klijentima širom svijeta da brzo i točno

Politika Službu Za Korisnike

Mi smo više nego rado odgovoriti na sva vaša pitanja, molimo, kontaktirajte nas i mi ćemo se potruditi da vas kontaktirati što je brže moguće.

Djelokrug rada: automatski sigurnosni čip, цифроаналоговая shema single-chip računar, pv veza, uređaj za pohranu, трехполюсный regulator napona, SCR, polje učinak, шоттки, releja, kondenzatori otpornika, light cijevi, priključci i druge univerzalne usluge podrške!

1. DOSTAVA ŠIROM SVIJETA. (Osim nekih zemalja i APO / FPO)

2. Narudžbe se obrađuju pravodobno nakon potvrde plaćanja.

3. Šaljemo robu samo na potvrđene adrese rezervacije.Adresa vaše narudžbe MORA ODGOVARATI adresi isporuke.

4. Prikazane slike nisu stvarni proizvod i namijenjeni su samo za vašu referencu.

5. VRIJEME PROLAZI USLUGA pružena od strane prijevoznika i isključuje vikendom i praznicima.Vrijeme tranzita može varirati, pogotovo u vrijeme blagdana.

6. Ako niste dobili svoj teret u roku od 30 dana od dana uplate, molimo, kontaktirajte nas.Mi отследим slanje i vas kontaktirati u što kraćem roku sa odgovorom.Naš cilj je zadovoljstvo kupaca!

7. Zbog stanja zaliha i razlika u vremenu odlučimo poslati vašu robu sa našeg prvog dostupnog skladišta za brzu isporuku.

Naše prednosti

1: mislim da svi imamo vlastite zalihe, s dovoljno zaliha

2: Kvaliteta proizvoda je dostigao serija certifikata

3: podržavamo različite vrste prijevoza, гонконгские i kineski poštanski paketi, EMS.

DHL federal .UPS-a i TNT, mogu u potpunosti zadovoljiti različite potrebe kupca.

Ja čvrsto vjerujem

Mi ćemo biti vaš najbolji partner

Sku: m187650

Двоичный счетчик со встроенным генератором

CD4060 представляет собой КМОП-микросхему со встроенным двоичным счетчиком и генератором. Его можно использовать для создания выбираемых временных задержек или для создания сигналов разных частот. Это связано с тем, что он имеет встроенный модуль генератора, для которого требуется всего несколько пассивных электронных компонентов.

Всего из двух резисторов и одного конденсатора можно создать 10 различных частот. Это делает его очень интересным чипом, особенно для тех, кто интересуется звуком и синтезаторами.

Обзор контактов

Название штифта	PIN #	Тип	Описание
VDD	16	Power	.	8	Power	Ground (0V)
Q3-Q9	1-7	Output	Counter outputs
Q11-Q13	13-15	Output	Counter outputs
C _EXT	9	Input	Connection for external capacitor
R _EXT	10	Input	Connection for external resistor
CLK	11	Вход	Вход тактового сигнала/вывод генератора
RST	12	Вход	Сброс счетчика4	0019

Обзор контактов для CD4060

Что такое двоичный счетчик с осциллятором?

Двоичный счетчик пульсаций представляет собой схему, состоящую из последовательно соединенных D-триггеров. Выход одного подключен к входу CLK следующего. Вход CLK триггера слева является входом счетчика.

4-ступенчатый двоичный счетчик

Вместо четырех триггеров, как в приведенном выше примере, CD4060 имеет 14 последовательных триггеров. Это означает, что он может считать до 16383 (максимальное значение 14 бит).

Он также имеет встроенный генератор, позволяющий создавать тактовый импульс для автоматического увеличения счетчика. Это делает CD4060 схемой таймера, которую можно использовать для выбора между различными временными задержками (или частотами) в зависимости от того, какой Q-выход вы используете.

Например, если вы выбираете значения для резистора и конденсатора так, чтобы генератор создавал тактовый импульс в 1 Гц, это означает, что он будет увеличивать счетчик каждую секунду. Таким образом, для 8-секундной задержки вы можете использовать выход Q3. Или за опоздание на 2 часа 16 минут (8192 секунды), вы можете использовать выход Q13.

Отсутствующие выходы Q0, Q1, Q2, Q10

По какой-то причине в CD4060 отсутствуют выходы с Q0 по Q2 и Q10.

Я не нашел никакой официальной информации о том, почему эти выходы опущены, но наиболее вероятная теория, которую я читал, заключается в том, что 4060 является обновлением 4040. У 4040 было 16 контактов, поэтому они могли удалить некоторые из них. биты, чтобы иметь возможность добавить осциллятор и большее количество битов с тем же количеством контактов.

Как пользоваться CD4060

Прежде всего, вам необходимо подключить контакт VDD к положительной клемме питания, а контакт GND к отрицательной клемме питания. Вы можете использовать напряжение питания от 3В до 15В. Хотя некоторые версии микросхемы 4060 поддерживают до 20В. Точные значения проверьте в таблице данных.

Для активации генератора подключите резистор к выводу R _EXT , конденсатор к выводу C _EXT и резистор к выводу CLK контакт, и подключите все три из них на другом конце:

CD4060 Конфигурация генератора

Частота определяется по этой формуле:

Частота f (Гц) = 1 / ( 2,3 * C _t * R _t )

Обратите внимание, что R _t должно быть намного меньше, чем R2, чтобы формула была правильной.

Если вы хотите сбросить счетчик обратно на ноль, потяните контакт RST (сброс) HIGH. Обычно для работы чипа нужно тянуть этот НИЗКИЙ уровень.

Используйте любой из контактов Q в качестве выхода для управления тем, чем вы хотите управлять. Они становятся ВЫСОКИМ после:

Q3 становится ВЫСОКИМ после 2 ³ = 8 тактовых импульсов
Q4 становится ВЫСОКИМ после 2 ⁴ = 16 тактовых импульсов
Q5 становится ВЫСОКИМ после 2 ⁵ = 32 тактовых импульса

Q6 становится ВЫСОКИМ после 2 ⁶ = 64 тактовых импульса
Q7 становится ВЫСОКИМ после 2 ⁷ = 128 тактовых импульсов
Q8 становится ВЫСОКИМ после 2 ⁸ = 256 тактовых импульсов
Q9 становится ВЫСОКИМ после 2 ⁹ = 512 тактовых импульсов
Q11 становится ВЫСОКИМ после 2 ¹¹ = 2048 тактовых импульсов
Q12 становится ВЫСОКИМ после 2 ¹² = 4096 тактовых импульсов
Q13 становится ВЫСОКИМ после 2 ¹³ = 8192 тактовых импульса

Схема контактов CD4060

Использование кристалла с CD4060

Хотите использовать кристалл для большей точности?

Возможно. Этот тип осциллятора называется осциллятором Пирса.

В техническом описании CD4060 мало сказано о том, как выбирать значения для этого. Но я нашел похожий чип, 74AHC1G4210. Он работает как 4060, за исключением того, что у него только один выход вместо нескольких.

Он дает немного больше информации в своем техническом паспорте:

Схема типичного кварцевого генератора показана на рис. 8. R1 — резистор ограничения мощности, его значение зависит от частоты и требуемой устойчивости к изменениям VCC или среднего ICC. Для запуска и поддержания колебаний необходима минимальная крутизна, поэтому R1 не должно быть слишком большим. Практическое значение для R1 составляет 2,2 кОм.

Скриншот из даташита 74AHC1G4210

Какой кристалл выбрать?

Допустим, вы хотите использовать микросхему 4060 в качестве делителя частоты, чтобы получить 500 Гц. Какой кристалл вам нужен?

Q3 требуется 8 тактовых импульсов, чтобы перейти от низкого уровня к высокому. И еще 8, чтобы снова перейти от высокого к низкому. Таким образом, для одного полного цикла (частотного периода) требуется 16 импульсов.

Одинаково для каждого выхода, поэтому мы можем использовать его, чтобы найти теоретическую частоту кварца, необходимую для получения 500 Гц на заданном выходе:

Для выхода Q3 вам понадобится кварц 500 * 16 = 8 кГц
Для выхода Q4 вам понадобится кварц 500 * 32 = 16 кГц
Для выхода Q5 вам понадобится кварц 500 * 64 = 32 кГц
Для выхода Q6 вам понадобится кварц 500 * 128 = 64 кГц
Для выхода Q7 вам понадобится кварц 500 * 256 = 128 кГц
Для выхода Q8 вам понадобится кварц 500 * 512 = 256 кГц
Для выхода Q9 вам понадобится кварц 500 * 1024 = 512 кГц
Для выхода Q11 вам понадобится кварц 500 * 4096 = 2,048 МГц
Для выхода Q12 вам понадобится кварц 500 * 8192 = 4,096 МГц
Для выхода Q13 вам понадобится кварц 500 * 16384 = 8,192 МГц

Не все из них существуют в виде значений кристалла, это просто пример того, как вы можете найти подходящие частоты кристалла для заданного выхода. Но 2,048 МГц или 4,096 МГц довольно распространены и дадут вам 500 Гц.

CD4060 Пример схемы — регулируемый таймер

Вот практический пример, который можно построить с помощью микросхемы 4060:

Для сборки этой схемы вам потребуется:

Микросхема 4060, например CD4060BE
Поворотный переключатель с любым количеством положений таймера
Резистор 100 кОм (R1)
0,22 мкФ (C1)
Резистор 1 МОм (R2)
Транзистор NPN (Q1)
Резистор 1 кОм (R3) для ограничения тока через транзистор
Реле

С выбранными значениями C1 и R1 вы получите частоту:

Частота f (Гц) = 1 / (2,3 * 0,0000022 F * 100000 Ом) = 1,98 Гц

Таким образом, у нас есть около 2 тактовых импульсов в секунду. Таким образом, мы можем найти время задержки перед тем, как каждый выход станет высоким:

Q3 становится ВЫСОКИМ после 2 ³ = 8 тактовых импульсов = 4 секунды
Q4 становится ВЫСОКИМ после 2 ⁴ = 16 тактовых импульсов = 8 секунд
Q5 становится ВЫСОКИМ после 2 ⁵ = 32 тактовых импульса = 16 секунд
Q6 становится ВЫСОКИМ после 2 ⁶ = 64 тактовых импульса = 32 секунды
Q7 становится ВЫСОКИМ после 2 ⁷ = 128 тактовых импульсов = 1 минута и 4 секунды
Q8 становится ВЫСОКИМ после 2 ⁸ = 256 тактовых импульсов = 2 минуты и 8 секунд
Q9 становится ВЫСОКИМ после 2 ⁹ = 512 тактовых импульсов = 4 минуты 16 секунд
Q11 становится ВЫСОКИМ после 2 ¹¹ = 2048 тактовых импульсов = 17 минут и 4 секунды
Q12 становится ВЫСОКИМ после 2 ¹² = 4096 тактовых импульсов = 34 минуты и 8 секунд
Q13 становится ВЫСОКИМ после 2 ¹³ = 8192 тактовых импульса = 1 час, 8 минут и 16 секунд

Альтернативы и эквиваленты для 4060

Скорее всего, вы найдете микросхему 4060 с маркировкой CD4060, NTE4060, MC14060, HCF4060, TC4060 или HEF4060. Обычно с несколькими дополнительными символами в конце (например, CD4060BE).

Это связано с производителем чипа и используемой технологией. Но функционал и контакты одинаковые.

Если вы не можете найти какой-либо из этих чипов в местном магазине электроники, ознакомьтесь со списком интернет-магазинов, где можно купить несколько вариантов.

Если вы не можете найти 4060, вы можете попробовать одну из следующих альтернатив ИС с двоичным счетчиком пульсаций. Но обратите внимание, что вам придется создать генератор самостоятельно:

4020 : 14-ступенчатый двоичный счетчик пульсаций (без генератора)
4024 : 7-ступенчатый двоичный счетчик пульсаций (без генератора)
4040 : 12-ступенчатый двоичный счетчик пульсаций (без генератора)

4060 Техническое описание

Загрузите техническое описание IC 4060 в формате PDF здесь:

CD4060B (Texas Instruments)
HEF4060B (Nexperia)

Счетчик с осциллятором
