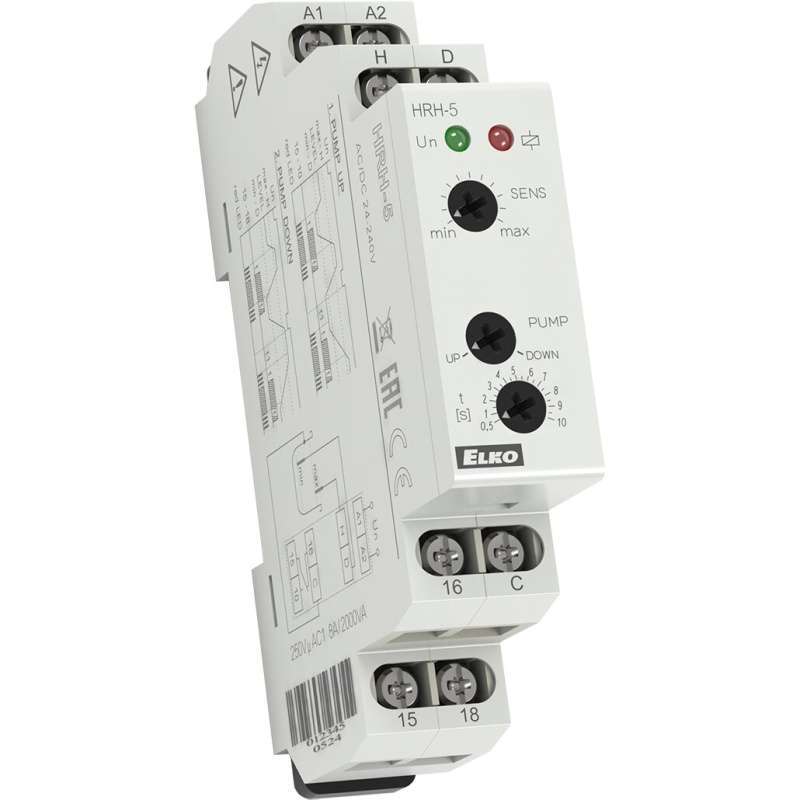

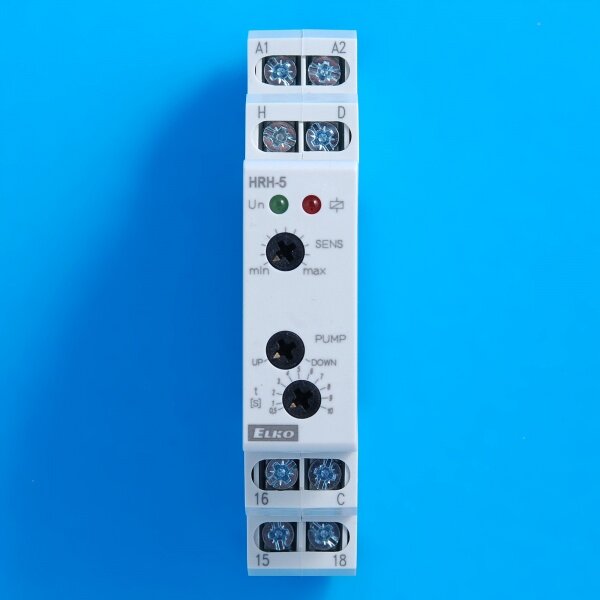

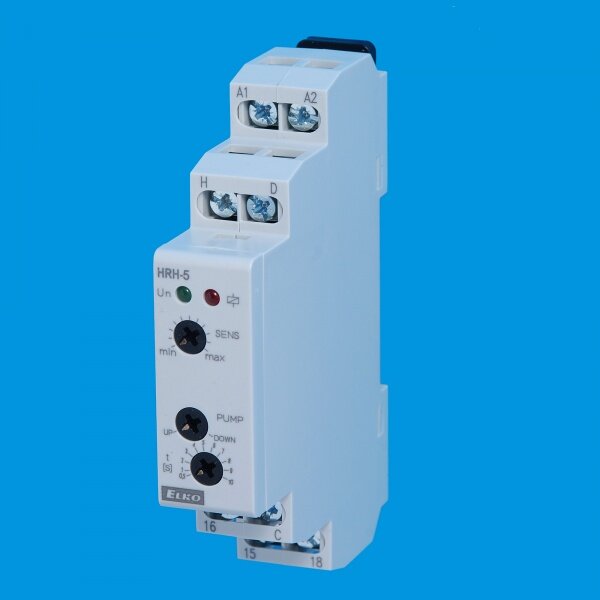

Реле контроля уровня жидкости HRH-5 UNI 24..240V AC/DC (1x16A_AC1)

Применение – Служит для контроля одного или двух уровней жидкости в одном резервуаре.

Особенности HRH-5:

→ регулируемая задержка времени t – 0.5 – 10c;

→ фиксированная задержка времени t1 – 1.5c;

→ регулировка чувствительности датчиков в пределах 5 – 100 кΩ;

→ в рамках одного устройства возможно использовать следующие конфигурации:

– одноуровневый контроллер уровня жидкости (входы H и D соединены) или двухуровневый контроллер уровня жидкости;

→ функции – „закачивание” и „откачивание”;

→ гальванически изолированное питание UNI 24…240V AC/DC;

Технические характеристики:

Артикул:	2471715
Наименование:	HRH-5
Вес:	.072
Группа:	Релейное оборудование
Серия:	Реле контроля уровня жидкости
Подгруппа:	Реле контроля уровня жидкости
Категория:	Реле контроля уровня жидкости HRH-5
Назначение:	Реле контроля и управления

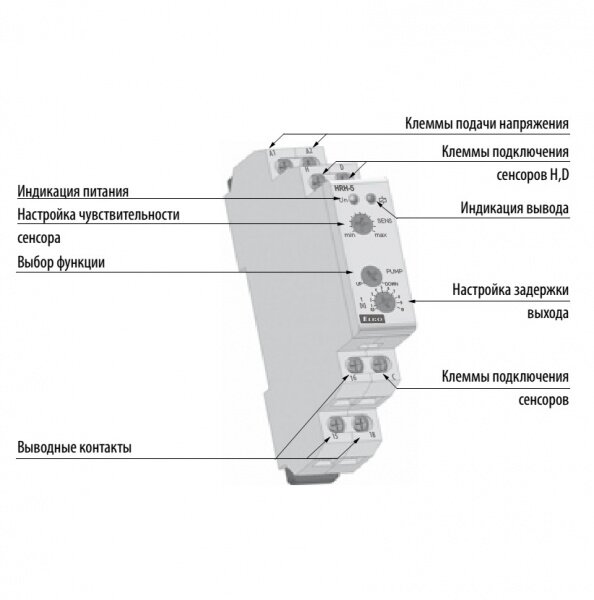

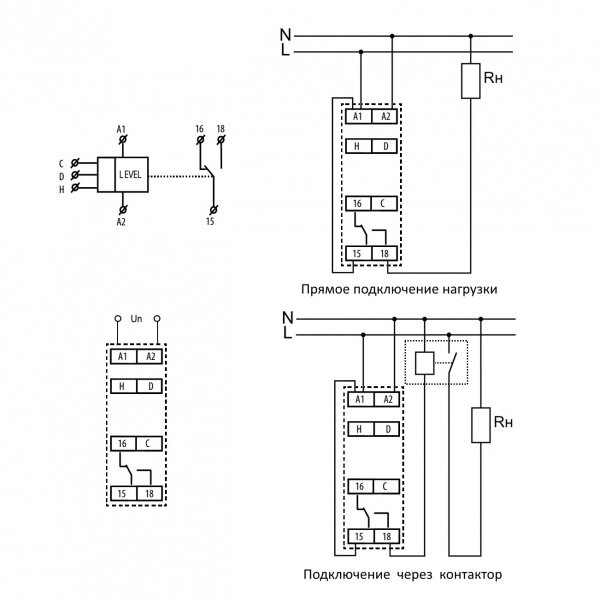

Клеммы питания:	A1-A2
Напряжение питания /допуск Un:	AC/DC 24-240V / – 15% +10%
Чувствительность (входн. сопротивление)	5 kΩ -100 kΩ
Напряжение/ток на датчиках:	макс. AC 3.5 V / AC <0.1 мA
Максимальн. мощность кабеля датчика:	800 nF (чувств. 5kΩ), 100 nF (чувств. 100 kΩ)
Временной диапазон задержки (t):	0.5 -10 сек
Время задержки при включении (T1):	1.5сек
Точность настройки:	±5% при механической настройке
Количество контактов:	1P – перекидной
Номинальный ток (коммутируемая мощность):	8A AC1 (2500VA / AC1, 240W / DC)
Механический / электрический ресурс:	1×107 / 1×105
Электрическая прочность:	3,75 kV (питание – датчик
Степень защиты:	IP 40
Количество функций:	2
Размеры:	90 x 17,6 x 64 мм
Соответствие стандартам:	EN 60255-6, EN 61010-1

Реле предназначено для контроля уровня электропроводящих жидкостей с возможностью выбора функции закачки или откачки (PUMP UP или PUMP DOWN).

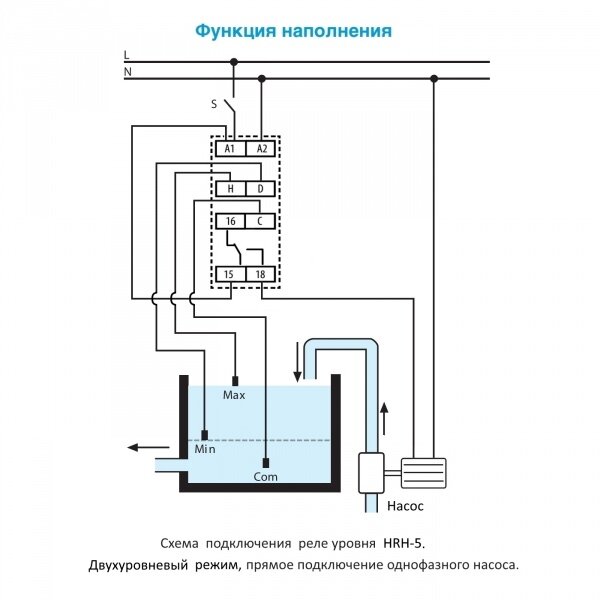

Для препятствия поляризации жидкости и окисления датчиков, используется переменный ток. Для измерения используются три датчика: H – верхний уровень, D – нижний уровень и С – общий датчик. В случае использования емкости, изготовленной из проводящего материала, можно, в качестве общего датчика, применить саму емкость. Если необходимо контролировать только один уровень, нужно соединить входы H и D и подключить их к одному зонду (чувствительность снизится в два раза, до 2,5..50кΩ). Датчик С также можно соединить с защитным проводом системы питания (PE). Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение зонда, влажность и т.д.) можно настроить чувствительность устройства в соответствии с проводимостью “сопротивлением” контролируемой жидкости в диапазоне от 5 до 100кΩ. Для исключения ошибок при коммутациях, можно настроить задержку по времени от 0.5 до 10 с.

HRH-5 в категории “Контрольно-измерительные приборы”

Реле контроля уровня жидкости HRH-5/UNI

Доставка по Украине

1 127. 50 грн

Купить

Реле контроля уровня жидкости HRH-5/UNI, ELKO EP

Доставка по Украине

1 127 грн

Купить

Реле контроля уровня жидкости ETI HRH-5 UNI 24-240V AC/DC 16A AC1 2471715

На складе в г. Луцк

Доставка по Украине

1 311.80 грн

1 619.50 грн

Купить

Реле контроля уровня жидкости HRH-5/UNI Elko Ep

Доставка из г. Днепр

1 213.20 грн

Купить

Реле контроля уровня жидкости HRH-5 UNI 24..240V AC/DC (1x16A_AC1) ETI

Доставка по Украине

1 356.4 — 1 580 грн

от 2 продавцов

от 1 580 грн

Купить

Реле рівня рідини AC/DC 24-240 ETI HRH-5 UNI 1 модульне 2471715

Доставка из г. Киев

1 513.75 грн

Купить

Реле контроля уровня жидкости HRH-5 UNI 24..240V AC/DC (1x8A_AC1), ETI

Доставка из г. Киев

от 1 220.76 грн

от 1 356.40 грн

Купить

Реле контроля уровня жидкости ELKO серии HRH-5

На складе в г. Киев

Доставка по Украине

1 100 грн

Купить

Реле контролю HRH-5

Доставка по Украине

1 339 грн

Купить

Реле контроля уровня жидкости HRH-5 UNI 24. .240V AC/DC (1x16A_AC1)

Доставка из г. Ровно

1 483 грн

1 745 грн

Купить

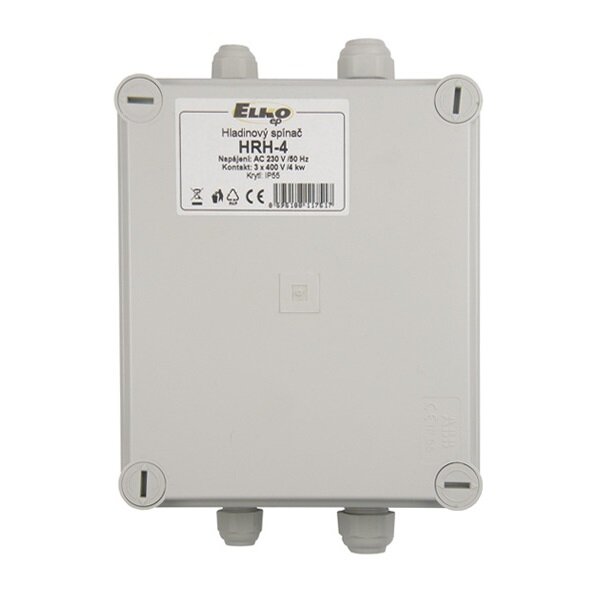

Реле контроля уровня жидкости HRH-4/230V, ELKO EP
