STGW45HF60WD – ультрабыстрый IGBT транзистор (600В, 45А, TO-247)

Ультрабыстрые IGBT транзисторы STGW45HF60WD в корпусе TO-247 предназначены для работы с высокой частотой коммутации (более 100 кГц). Рассчитаны на работу в диапазоне напряжения до 600В и тока до 45А.

IGBT транзисторы возникли при объединении структуры полевых и биполярных транзисторов и совмещают в себе их свойства.

Применяются в инверторных сварочных аппаратах, выпрямителях, стабилизаторах, мощных блоках питания и зарядных устройствах.

Краткие характеристики
  • Полное наименование: STGW45HF60WD IGBT транзистор
  • Максимальное напряжение VCES: 600 Вольт
  • Максимальный ток коллектора IC: 70 Ампер при Тс=25°C (45 Ампер при Тс=100°C)
  • Максимальная мощность: 250 Ватт при Тс=25°C
  • Максимальная температура: 150°C
  • Тип корпуса: TO-247

В datasheet IGBT транзисторов STGW45HF60WD содержатся более подробные характеристики данной модели.

Распиновка и внешний вид

Рис.№1 Назначение выводов БТИЗ транзистора STGW45HF60WD

Рис. №2 Типовые размеры и форма корпуса оригинальных транзисторов STGW45HF60WD

Гарантии

Закупки и поставки транзисторов STGW45HF60WD осуществляются напрямую с производственных линий. Вскрытие запечатанных заводских коробок, в которых приходит товар, фиксируется на видео и размещается на нашем youtube-канале.

Оптовые поставки

При покупке IGBT транзисторов STGW45HF60WD оптом предоставляются автоматические скидки. У нас самые выгодные оптовые цены для представителей промышленности и сервисных центров по ремонту сварочного оборудования.

Более 10 лет мы производили большие закупки и вышли на прямые поставки от производителей, которые в свою очередь и дают нам возможность предлагать такие условия оптовым покупателям.

В составе каждого ежемесячного контейнера есть оптовая поставка. Окончательные цены с нашими клиентами мы обсуждаем индивидуально.

Доставка

Доставка ультрабыстрых IGBT транзисторов STGW45HF60WD производится в любой город России любой транспортной компанией, включая Почту России.

Время ожидания срочного заказа – от 2 до 7 рабочих дней, обычного – от 5 до 10 дней.

Общая информация
ПроизводительSTMicroelectronics
Part NumberGW45HF60WD
Product Specifications NoSTGW45HF60WD
Оригинальное наименование45 A, 600 V ultra fast IGBT
ОригиналДа
Год выпуска2019+
СостояниеНовый
Тип упаковкиФирменный короб
Количество в упаковкепо 30 штук в антистатичной рейке
Тип транзистораIGBT (БТИЗ)
Тип корпусаTO-247
В России
Магазин (на Коммунаров)Сота на полке “IGBT” стеллажа “транзисторы” первого складского помещения
Город:Краснодар
Помещение №2
Стеллаж №1
Полка №4

IGBT транзисторы.

Устройство и работа. Параметры и применение

В настоящее время в электронике имеют большую популярность IGBT транзисторы. Если расшифровать эту аббревиатуру с английского языка, то это биполярный транзистор с изолированным затвором. Он применяется в виде электронного мощного ключа для систем управления приводами механизмов, в источниках питания.

Этот силовой транзистор сочетает в себе свойства биполярного и полевого транзистора. Он управляется путем подачи напряжения на затвор, изолированный от цепи. Характерным свойством этого транзистора является низкая величина мощности управления, которая применяется для переключений мощных силовых цепей.

Наибольшей популярностью пользуются IGBT в силовых цепях преобразователей частоты и электродвигателей переменного тока мощностью до 1 мегаватта. По вольтамперным свойствам эти транзисторы аналогичны биполярным моделям полупроводников, но качество и чистота коммутации у них намного больше.

Современные технологии изготовления дают возможность оптимизировать транзисторы по функциональным характеристикам. Уже разработаны полупроводники, способные работать при большем напряжении и величине тока.

Основные параметры
  • Управляющее напряжение – это разность потенциалов, способная управлять работой затвора.
  • Наибольший допустимый ток.
  • Напряжение пробоя между эмиттером и коллектором.
  • Ток отсечки эмиттер-коллектор.
  • Напряжение насыщения эмиттер-коллектор.
  • Входная емкость.
  • Выходная емкость.
  • Паразитная индуктивность.
  • Период задержки подключения.
  • Период задержки выключения.
  • Внутреннее сопротивление.

В регуляторах скорости применяются IGBT транзисторы с рабочей частотой в несколько десятков кГц.

Достоинства
  • Простая параллельная схема.
  • Отсутствие потерь.
  • Повышенная плотность тока.
  • Устойчивость к замыканиям.
  • Малые потери в открытом виде.
  • Возможность функционирования при повышенной температуре (выше 100 градусов).
  • Эксплуатация с высоким напряжением (выше 1 кВ) и мощностями (более 5 кВт).
При проектировании схем подключения с транзисторами нужно иметь ввиду, что существует ограничение по наибольшему току. Для этого применяют некоторые способы:
  • Правильный подбор тока защиты.
  • Выбор сопротивления затвора.
  • Использование обходных путей коммутации.
Устройство и работа

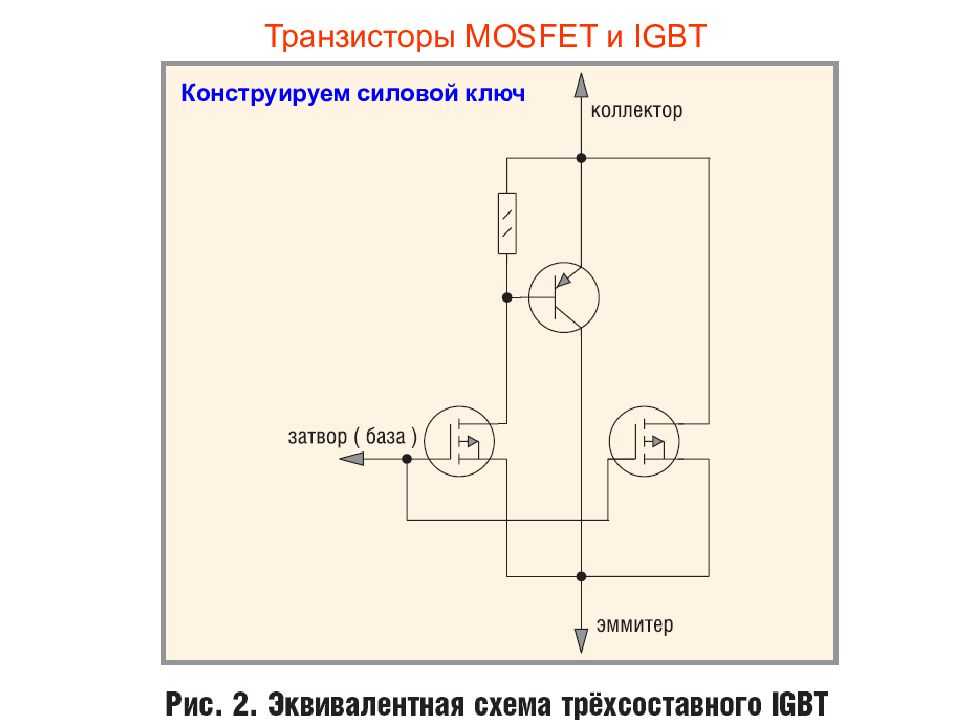

Внутреннее устройство IGBT транзисторов включает в себя каскад двух электронных ключей, управляющих конечным выходом.



Принцип действия транзистора заключается в двух этапах:
  • При подаче напряжения положительного потенциала между истоком и затвором полевой транзистор открывается, появляется n-канал между стоком и истоком.
  • Начинается движение заряженных электронов из n-области в р-область, вследствие чего открывается биполярный транзистор. В результате этого от эмиттера к коллектору протекает электрический ток.



IGBT транзисторы служат для приближения токов замыкания к безопасному значению.
Они ограничивают напряжение затвора следующими методами:
  • С помощью привязки к определенному значению напряжения. Это достигается тогда, когда драйвер затвора имеет постоянное напряжение. Главным способом является добавление в схему диода, имеющего малое падение напряжения (диод Шоттки). Значительный эффект получается путем уменьшения индуктивности цепи затвора и питания.
  • Ограничение значения напряжения затвора путем использования стабилитрона в схеме затвора и эмиттера. Неплохая эффективность получается за счет установки диодов к дополнительным клеммам модуля. Диоды применяются с малым разбросом и температурной зависимостью.
  • Подключение в цепь отрицательной обратной связи эмиттера. Такой способ доступен, когда подключен эмиттер драйвера затвора к клеммам эмиттера модуля.
Сфера использования

IGBT транзисторы чаще всего работают в сетях высокого напряжения до 6,5 киловольт для надежной и безопасной работы электроустановок в аварийном режиме при коротких замыканиях.

Вышеперечисленные свойства транзисторов дают возможность использовать их в частотно-регулируемых приводах, инверторах, импульсных регуляторах тока, а также в сварочных аппаратах.

Также IGBT применяются в системах мощных приводов управления электровозов, троллейбусов. Это повышает КПД и создает повышенную плавность хода.

Силовые транзисторы широко используются в цепях высокого напряжения. Они входят в состав схем посудомоечных машин, бытовых кондиционеров, автомобильного зажигания, блоков питания телекоммуникационного оборудования.

Проверка исправности

IGBT транзисторы проверяются в случаях ревизии при неисправностях электрического устройства. Проверку проводят с помощью мультитестера путем прозвонки электродов эмиттера и коллектора в двух направлениях, чтобы проверить отсутствие замыкания. Емкость входа эмиттер-затвор необходимо зарядить отрицательным напряжением. Это делается кратковременным касанием щупа мультиметра «СОМ» затвора и щупа «V/Ω/f» эмиттера.

Чтобы произвести проверку, нужно убедиться, работает ли в нормальном режиме транзистор. Для этого зарядим емкость на входе эмиттер-затвор положительным полюсом.  Это делается коротким касанием щупа «V/Ω/f» затвора, а щупа «СОМ» эмиттера. Контролируется разность потенциалов эмиттера и коллектора, которая не должна превышать 1,5 вольта. Если напряжения тестера не хватит для открывания транзистора, то входную емкость можно зарядить от питания напряжением до 15 вольт.

Условное обозначение
Транзисторы имеют комбинированную структуру, то и обозначения у них соответствующие:

IGBT модули

Силовые транзисторы производятся не только в виде отдельных полупроводников, но и в виде модулей. Такие модули входят в состав частотных преобразователей для управления электромоторами.

Схема преобразователя частоты имеет технологичность изготовления выше, если в состав входят модули IGBT транзисторов. На изображенном модуле выполнен мост из двух силовых транзисторов.

IGBT транзисторы нормально функционируют при рабочей частоте до 50 кГц. Если частоту повышать, то повышаются и потери. Свои возможности силовые транзисторы проявляют максимально при напряжении выше 400 В. Поэтому такие транзисторы часто встречаются в мощных электрических приборах высокого напряжения, а также в промышленном оборудовании.

Из истории возникновения

Полевые транзисторы стали появляться в 1973 году. Затем разработали составной транзистор, который оснастили управляемым транзистором с помощью полевого полупроводника с затвором.

Первые силовые транзисторы имели недостатки, выражавшиеся в медленном переключении, низкой надежностью. После 90 годов и по настоящее время эти недостатки устранены. Силовые полупроводники имеют повышенное входное сопротивление, малый уровень управляющей мощности, малый показатель остаточного напряжения.

Сейчас существуют модели транзисторов, способных коммутировать ток до нескольких сотен ампер, с рабочим напряжением в тысячи вольт.

Похожие темы:
  • Биполярные транзисторы. Виды и характеристики. Работа и устройство
  • Полевые транзисторы. Виды и устройство. Применение и особенности
  • Тиристоры. Виды и устройство. Работа и применение. Особенности
  • Твердотельные реле. Устройство и работа. Виды и особенности
  • Свойства полупроводников. Устройство и работа. Применение
Биполярные транзисторы с изолированным затвором

– IGBT

Биполярные транзисторы с изолированным затвором (IGBT), обеспечивающие максимальную надежность в высокопроизводительных приложениях преобразования энергии.

Рекомендуемые продукты

PRT+

Войдите в свою учетную запись onsemi, чтобы просмотреть избранные Сохраненные фильтры .

Зарегистрируйтесь сейчас

Значение диапазона инвертирования

Значение диапазона инвертирования

Значение диапазона инверта

Значение диапазона инверта

Значение диапазона инвертирования

Значение диапазона инверта

Значение диапазона

Инвертировать значение диапазона

Инвертировать значение диапазона

Инвертировать значение диапазона

Загрузка. ..

Активен

235,48

D2PAK-3 / TO-263-2

Подробнее

Active

D2PAK-3 / TO-263-2

Подробнее

Active

339.37

D2PAK-3 / TO-263-2

Подробнее

Active

D2PAK- 3 / до 263-2

Подробнее

Active

TO-247-3LD

Подробнее

Последние поставки

TO-247-3LD

Подробнее

Последняя доставка

TO-247- 3LD

Подробнее

Active

TO-247-3LD

Подробнее

Последние поставки

TO-247-3LD

Подробнее

Active, Not Rec

до 247-3ld

больше

Active

-3LD

.

до 247-3LD

Подробнее

Active

до 247-3LD

Подробнее

Active

до 247-3LD

Более подробно

Active

TO-2007-3LL Подробнее

Active

TO-247-3LD

Подробнее

Active

TO-247-3LD

Подробнее

Active

до 247-3L -3ld

Подробнее

Active

TO-247-3LD

Подробнее

Active

TO-247-3LD

Подробнее

Active

TO-247-3LD

Подробнее

. Активный

TO-247-3

Подробнее

Active

TO-247-3

Подробнее

Последние поставки

to-247-3

Подробнее

Active

до-247-3

Подробнее

Последние поставки

TO-3P-3L

Подробнее

Последние поставки

TO-3P-3L

Подробнее

Последние поставки

до 3P-3L

до 3P-3L

Последние поставки

TO-3P-3L

Подробнее

Последние поставки

TO-3P-3L

Подробнее

Последние поставки

TO-3P-3L

Подробнее

Последние отгрузки

9000-3P-3P-3P -3L

Подробнее

Последние поставки

TO-3P-3L

Подробнее

Последние поставки

TO-3P-3L

Подробнее

Последние поставки

TO-3P-3L

Детали

Последние поставки

TO-3P-3L

Подробнее

Lifetime

TO-3P-3L

Подробнее

Последние поставки

до 3P-3L

. TO-3P-3L

Подробнее

Active

TO-3P-3L

Подробнее

Последние поставки

TO-3P-3L

Подробнее

Active

TO-3P-3L

Active

TO-3P-3L

Подробнее

Последние поставки

TO-3P-3L

Подробнее

Последние поставки

TO-3P-3L

Подробнее

LifeTime

TO-3P-3L

. TO-3P-3L

Подробнее

Последние поставки

TO-3P-3L

Подробнее

Последние поставки

TO-3P-3L

.

Подробнее

Последние поставки

TO-3P-3L

Подробнее

Загрузка …

ПРИНТЕРСКОЕ ВЕРСИЯ

PDF FORMAT

Excel Format

CSV FORMAT

LOW :

393

Запчасти:

412

Идет загрузка…

Привет, я пришел с миром!

Я ваш дружелюбный помощник по веб-сайтам, и я был создан, чтобы помочь вам ориентироваться на нашем веб-сайте и показать вам наши полезные функции. Я постараюсь найти то, что вам нужно!

Приятного посещения.

Фильтры

Если вы хотите удалить какой-либо фильтр, нажмите X рядом с ним. Фильтр будет удален после сохранения изменений. Вы сделали ошибку? Нажмите серую кнопку с удаленным фильтром еще раз, и он вернется.

Проверка состояния запасов

Запасы не найдены

Обратитесь в отдел продаж

Powered by

MOSFET и IGBT: характеристики, структура и анализ рынка

С появлением новых источников энергии в последние годы рыночный спрос на MOSFET и IGBT резко возрастает. Обычно используемые в качестве переключающих устройств, они широко используются в электронных схемах. MOSFET и IGBT относительно похожи по внешнему виду и параметрам характеристик. Так в чем же разница между MOSFET и IGBT?



Ⅰ Что такое МОП-транзистор?

Существует два основных типа полевых транзисторов, соответственно, JFET и МОП-транзистор .

MOSFET — полевой транзистор металл-оксид-полупроводник. Поскольку затвор этого полевого транзистора изолирован изолирующим слоем, его также называют полевым транзистором с изолированным затвором.

МОП-транзисторы также можно разделить на четыре категории:

① Режим истощения N-канала;

②Режим улучшения N-канала;

③Режим истощения P-канала;

④Режим расширения P-канала.

Типы МОП-транзисторов и обозначения цепей

Некоторые полевые МОП-транзисторы имеют внутренний диод , который является внутренним диодом, паразитным диодом или токопроводящим диодом.

Есть два объяснения роли паразитного диода.

Роль паразитного диода MOSFET состоит в том, чтобы предотвратить перенапряжение VDD, сгоревшее MOSFET. Поскольку обратный пробой диода до того, как перенапряжение вызвало повреждение МОП-транзистора, большой ток попадает непосредственно на землю, что позволяет избежать выгорания МОП-транзистора.

МОП-транзисторы обладают высоким входным сопротивлением, высокой скоростью переключения, хорошей термической стабильностью, током регулирования напряжения и другими характеристиками. В схеме полевой МОП-транзистор может использоваться в качестве усилителя, электронного переключателя и для других целей.

Ⅱ Что такое IGBT?

IGBT ( Биполярный транзистор с изолированным затвором ), представляет собой составное полупроводниковое устройство , состоящее из кристаллического триода и полевого МОП-транзистора.

Являясь новым типом электронных полупроводниковых устройств, IGBT обладает характеристиками высокого входного сопротивления, низкого энергопотребления для управления напряжением, простой схемы управления, высокого сопротивления напряжению и выдерживания сильного тока и т. д. Он широко используется в различных электронные схемы.

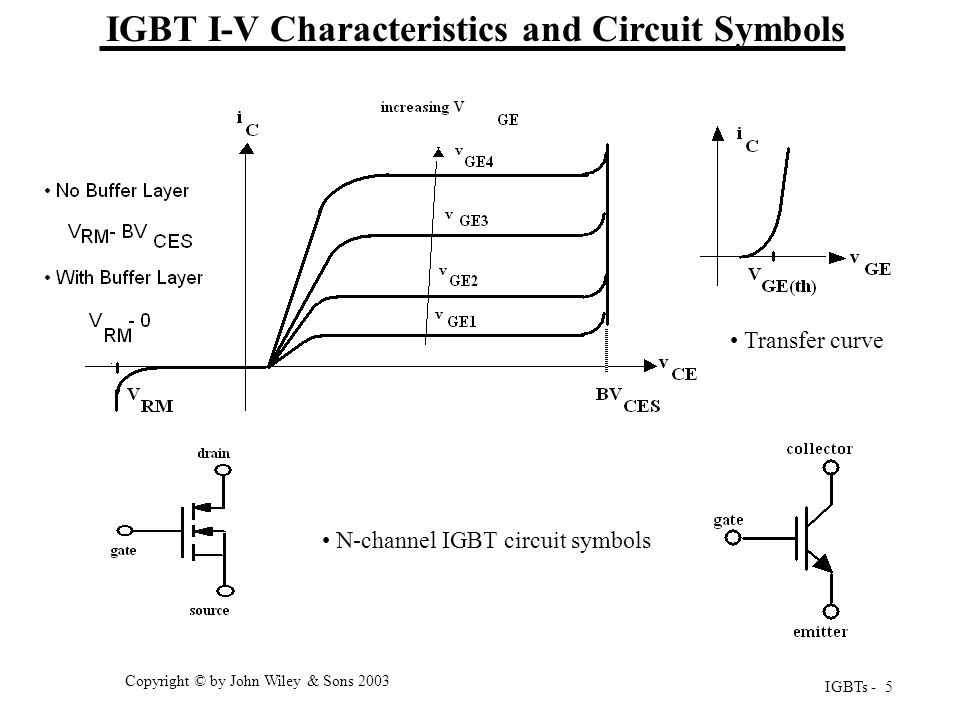

IGBT и условное обозначение

Условное обозначение IGBT до сих пор не унифицировано, а условное обозначение триода и MOSFET обычно заимствовано при рисовании принципиальных схем, о чем можно судить по номеру модели, отмеченному на принципиальной схеме как IGBT или MOSFET.

При этом следует также обратить внимание на то, есть ли в IGBT корпусной диод. Отсутствие отметки на схеме не обязательно означает, что ее нет. Этот диод присутствует, если специально не указано в официальных данных.

Паразитный диод

Внутренний диод внутри БТИЗ не является паразитным, а специально настроен для защиты хрупкого выдерживаемого обратного напряжения БТИЗ. Он также известен как FWD (диод свободного хода).

Определить, есть ли FWD внутри IGBT, несложно, можно с помощью мультиметра измерить полюса C и E IGBT. Если IGBT исправен, а полюса C и E измеряют бесконечное сопротивление, это означает, что IGBT не имеет внутреннего диода.

IGBT очень подходит для таких приложений, как двигатели переменного тока, инверторы, импульсные источники питания, цепи освещения, тяговые приводы и другие области.

Ⅲ Структура MOSFET и IGBT

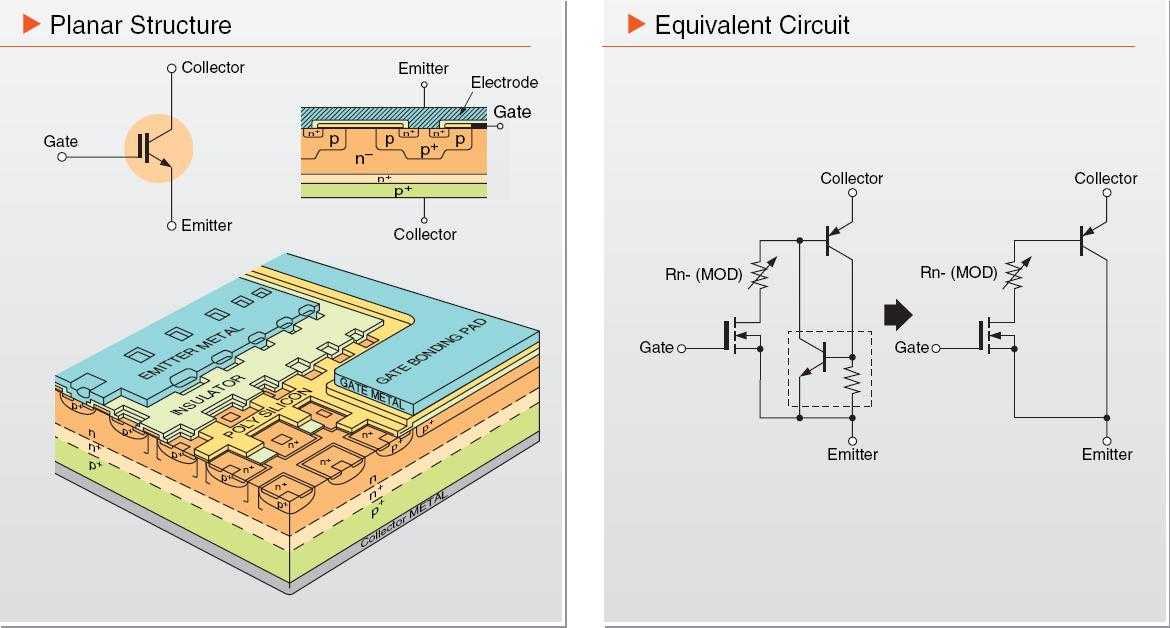

Внутренняя структура MOSFET и IGBT показана на рисунке ниже.

внутренняя структура MOSFET и IGBT

IGBT сконструирован путем добавления дополнительного слоя к стоку MOSFET.

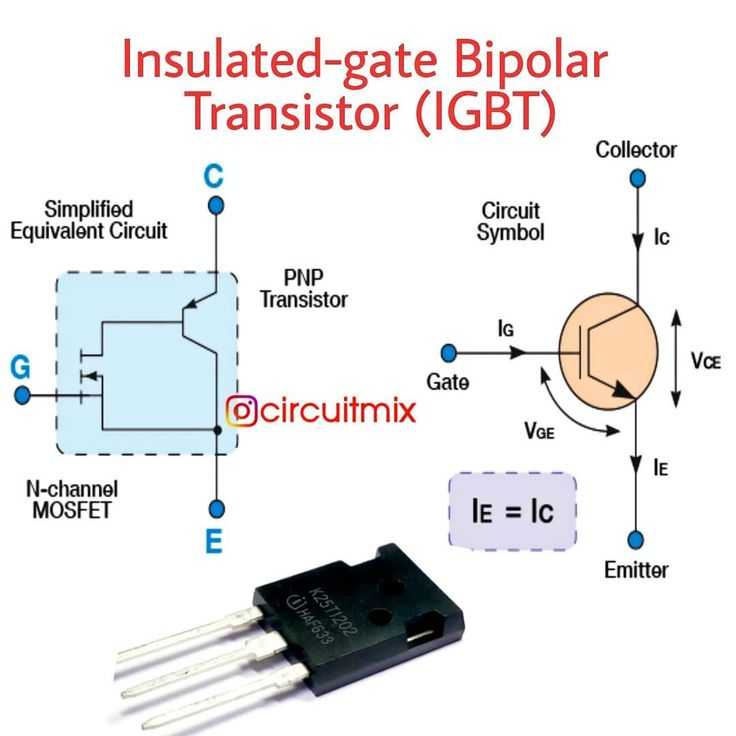

Идеальная эквивалентная схема IGBT показана на рисунке ниже. IGBT на самом деле представляет собой комбинацию MOSFET и транзистор триод. MOSFET имеет недостаток высокого сопротивления во включенном состоянии, но IGBT преодолевает этот недостаток, и IGBT по-прежнему имеет низкое сопротивление во включенном состоянии при высоком напряжении.

Идеальная эквивалентная схема БТИЗ

Кроме того, если БТИЗ и МОП-транзистор имеют одинаковую мощность, БТИЗ может быть медленнее, чем МОП-транзистор, поскольку у БТИЗ есть время отключения. Из-за длительного времени выключения IGBT время простоя также увеличивается, что влияет на частоту переключения.

Ⅳ МОП-транзисторы или IGBT. Какой из них следует использовать?

В схеме выбор полевого МОП-транзистора или IGBT в качестве лампы переключения мощности является распространенной проблемой, с которой сталкиваются инженеры. Исходя из напряжения системы, тока, мощности переключения и других факторов, мы можем резюмировать следующие моменты.

Характеристики применения MOSFET и IGBT

Из следующей таблицы также можно увидеть условия использования обоих. Заштрихованная область означает, что можно выбрать MOSFET и IGBT, “?” указывает, что текущий процесс еще не может достичь уровня.

Общие области применения MOSFET и IGBT

В целом, MOSFET имеют хорошие высокочастотные характеристики. Его рабочая частота может достигать сотен кГц или даже МГц. Недостатком является то, что сопротивление в открытом состоянии велико, а потребляемая мощность велика в ситуациях высокого напряжения и сильного тока. 100 кГц – это почти лучший рабочий предел IGBT. IGBT имеет отличные характеристики в случаях низкой частоты и высокой мощности. Сопротивление во включенном состоянии мало, а выдерживаемое напряжение высокое.

Наконец, если электронные компоненты должны выполнять высокоскоростное переключение, МОП-транзисторы имеют абсолютное преимущество, в основном из-за интеграции BJT IGBT. У самого BJT есть проблема со временем хранения заряда, то есть во время выключения требуется больше времени, в результате чего невозможно выполнить высокоскоростное переключение.

МОП-транзисторы используются в импульсных источниках питания, балластах, высокочастотном индукционном нагреве, высокочастотных инверторных сварочных аппаратах, источниках питания связи, портативных аккумуляторных батареях и других высокочастотных источниках питания; IGBT используются в сварочных аппаратах, инверторах, инверторах, гальванических электролитических источниках питания, сверхзвуковом индукционном нагреве, электродвигателях, автомобильных аккумуляторных батареях и других областях.

Ⅴ Идентификация MOSFET и IGBT

MOSFET и IGBT являются электронными компонентами с высокой частотой использования. Они очень похожи по внешнему виду и статическим параметрам. Некоторые электронные продукты имеют технологическую монополию, и иногда их модели стираются в схеме. В настоящее время до сих пор не существует единого стандарта наименования MOSFET и IGBT. И их внешний вид и расположение штифтов схожи. Как различать и судить становится необходимым средством.

Идентификация демпфированного IGBT типа NPN и усовершенствованной N-канальной MOMS-лампы: демпфированный IGBT-транзистор NPN типа и усовершенствованная N-канальная MOMS-лампа имеют одинаковое положение затвора. Полюс C IGBT соответствует полюсу D лампы MODS. Положение полюса e IGBT соответствует положению полюса S лампы MODS. Оценивать и различать хорошее и плохое можно с помощью динамических и статических методов измерения.

Статическое измерение для различения MOSFET и IGBT

Сначала мы замкнем накоротко контакты двух трубок, чтобы снять статическое электричество.

Имеется соединение PN между полюсами D и S MOSFET. Прямая проводимость и обратный конец. Итак, Rgd=Rgs=Rds=бесконечность, Rsd=несколько тысяч Ом.

Сопротивление от полюса G к полюсам c и e IGBT должно быть бесконечным, т. е. Rgc=Rge=бесконечность, и между IGBT имеется демпфирующий диод, поэтому он имеет характеристики обратного отсечки однонаправленной проводимости, что is, Rce=бесконечность, Rec= несколько тысяч Ом.

Отсюда вы можете использовать файл сопротивления мультиметра только для оценки качества трубки, но вы не можете сказать, что это за трубка. Измеренное значение сопротивления очень мало, что указывает на поломку трубки, а измеренное значение сопротивления очень велико, что указывает на то, что внутренняя цепь трубки разомкнута.

Динамическое измерение для различения MOSFET и IGBT

Сначала с помощью мультиметра подайте напряжение на сетку трубки, чтобы полевая трубка установила канал. Затем измерьте сопротивление между D, S и c, e и различайте MOSFET и IGBT по разнице сопротивлений.

Используйте профиль сопротивления мультиметра для измерения сопротивления между D, S, c и e двух трубок. Поскольку трубка с полевым эффектом уже установила канал, Rds=Rsd≈0. Сопротивление Rce находится между Rce, сопротивлением транзистора в открытом состоянии в усиленном состоянии, и Rec — сопротивлением внутреннего демпфирующего диода во включенном состоянии, оба из которых составляют несколько тысяч Ом.

Таким образом, согласно измерению, степень проводимости двух ламп различна, а значение сопротивления между D и S MOSFET намного меньше, чем значение сопротивления между IGBTc и e, поэтому можно различить MOS и IGBT.

Ⅵ Анализ рынка MOSFET и IGBT

Power Полупроводники являются основой преобразования электроэнергии и управления цепями в электронных устройствах. Они в основном используются для изменения напряжения и частоты в электронных устройствах, а также для преобразования постоянного тока в переменный и т. д.

Силовые полупроводники можно разделить на две категории: силовые дискретные и силовые интегральные схемы (силовые ИС).

MOSFET и IGBT в основном используются для преобразования тока, генерируемого оборудованием для производства электроэнергии с различными напряжениями и частотами, в токи с определенными электрическими параметрами посредством последовательного преобразования и модуляции для питания различных оконечных электронных устройств.

На мировом рынке силовых полупроводников наибольшая доля приходится на промышленный контроль, на который приходится 34%, за ними следуют автомобильный сектор и сектор связи, на которые приходится по 23% каждый, на бытовую электронику приходится 20%.

В последние годы область применения силовых полупроводников расширилась от промышленного управления и бытовой электроники до новых источников энергии, железнодорожного транспорта, интеллектуальных сетей, инверторной бытовой техники и других рынков. По прогнозу IHS Markit, объем мирового рынка силовых компонентов в 2018 году составит около 390,1 миллиарда долларов США. Предполагается, что объем рынка вырастет до 44,1 миллиарда долларов США в 2021 году, а совокупный годовой темп роста составит 4,1 %.

IC Insights отмечает, что среди различных типов полупроводниковых силовых компонентов наиболее многообещающими продуктами в будущем будут MOSFET и IGBT модули.

MOSFET – это полевой кристалл, который можно широко использовать в аналоговых и цифровых схемах, с такими преимуществами, как низкое сопротивление во включенном состоянии, низкие потери, простая схема управления, хорошие характеристики теплового сопротивления.

Он подходит для ПК, сотовых телефонов, мобильных устройств, автомобильной навигации, электромобилей, источников питания ИБП и других областей управления питанием.

В 2016 году объем мирового рынка полевых МОП-транзисторов достиг 6,2 млрд долларов, и предполагается, что к 2022 году объем мирового рынка полевых МОП-транзисторов приблизится к 7,5 млрд долларов, а совокупный годовой темп роста достигнет 3,4% в среднем.

IGBT представляет собой сложное полупроводниковое силовое устройство, состоящее из транзистора с двойным несущим переходом (BJT) и полевого МОП-транзистора. Обладая преимуществами высокого входного сопротивления MOSFET и низкого сопротивления BJT, IGBT идеально подходят для систем переменного тока с напряжением постоянного тока 600 В и выше, таких как двигатели переменного тока, инверторы, импульсные источники питания, цепи освещения, тяговые приводы, и т. д.



Источник: IHS, Secondary, MOSFET и IGBT по стоимости (млрд долл. США)

Поскольку требования потребителей к эффективности зарядки постепенно возрастают, зарядка мобильных телефонов имеет режим быстрой зарядки, что означает Зарядка мощности может быть достигнута за счет увеличения напряжения. Однако высокие напряжения имеют проблемы с безопасностью и должны быть отрегулированы путем добавления выпрямительных МОП-транзисторов.

Позже появился более безопасный режим мгновенной зарядки, в основном для достижения высокоскоростной зарядки за счет низкого напряжения и высокого тока, что предъявляло более высокие требования к МОП-транзисторам с синхронным выпрямлением.

С другой стороны, это изменения в автомобильной промышленности. В настоящее время развитие автомобильной промышленности перешло от традиционных автомобилей к электромобилям. Крупнейшим бенефициаром роста производства автомобильной электроники являются силовые полупроводники. В транспортных средствах с традиционным топливом силовые полупроводники в основном используются в таких областях, как запуск, остановка и безопасность, что составляет всего 20%. В соответствии с традиционным автомобилем стоимость силового компонента составляет около 70 долларов США, исходя из стоимости полупроводникового велосипеда в 350 долларов США.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
