Содержание

экономия и комфорт в доме, во дворе, на улице

Универсальный инфракрасный выключатель с датчиком движения — устройство, осуществляющее автоматическое управление освещением при наличии или отсутствии движущихся объектов в радиусе его действия. Прибор реагирует на перемещение и производит замыкание – размыкание электрической цепи в зависимости от ситуации, которая складывается в зоне покрытия. При этом параметры работы изделия, настраивает сам пользователь.

Конструктивные особенности устройств, их разновидности и функциональность

По своей сути, инфракрасный выключатель света объединяет два технологических процесса:

  • Мониторинг обстановки на территории действия инфракрасного датчика
  • Коммутация осветительной сети (включение – отключение).

Это позволяет успешно использовать устройство для мест периодического посещения, например, кладовка, гараж, погреб. При входе человека и во время его нахождения в помещении свет зажигается автоматически, а после ухода, тухнет спустя определенное время.

Это исключает случайное оставление включенной лампы на длительный период времени и снижает расход электроэнергии.

Разнообразие модификаций и исполнений

Приборы имеют различия по следующим характеристикам:

  1. Зоне действия покрытия
    • дальность от 8 м до 20 м;
    • угол обзора от 90° до 360°;
  2. Способу монтажа
    • Подвесные;
    • Врезные;
    • Накладные;
  3. Виду исполнения
    • для уличного использования;
    • для установки внутри зданий.

Помимо экономии электроэнергии, применение инфракрасных выключателей света повышает безопасность здания от возгорания проводки.

Регулировка рабочих параметров прибора

Функциональность датчика движения с выключателем может изменяться с помощью настроек.

Настройка реагирования прибора при разных уровнях освещенности (регулятор с обозначением LUX) позволяет установить режим срабатывания устройства только при отсутствии света вокруг него, то есть вечернее, ночное время, либо темные помещения.

Также может настраиваться чувствительность изделия на движущиеся объекты (регулятор с обозначением SENS) в зависимости от их объема и расстояния до них, чтобы исключить срабатывание на появление животных и колебания веток деревьев. Данный параметр устанавливается опытным путем до достижения нужного результата.

Настройка времени (таймер — TIME) выставляется для ограничения периода включения света после прекращения перемещений в зоне контроля датчика. Временной промежуток может варьировать от нескольких секунд до нескольких минут.

Способы коммутации прибора в электрической цепи

В некоторых случаях ИК выключатель работает полностью автоматически, без контроля со стороны человека, а иногда производится подключение датчика движения для освещения с выключателем. Использование дополнительного (дублирующего) выключателя, позволяет при необходимости обесточить устройство. Например, владельцы уезжают на отдых и освещение двора или гаража на протяжении длительного времени не понадобится. Нет необходимости вскрывать прибор или проводить какие-то манипуляции в электрощите – достаточно просто нажать клавишу.
Теперь рассмотрим следующие варианты:

  1. Построить цепь без выключателя
  2. Задействовать дублирующий прерыватель
  3. Установить устройство вместо обычного выключателя.

Каждый из способов может найти свое применение для отдельно взятого случая.

Схема подключения датчика движения без дополнительного выключателя

Из прибора выходит три провода: красный, синий, коричневый.

  • Синий коммутируется с нулевым проводом сети
  • Красный соединяется с фазой 220 В
  • Коричневый – это выход 220 В из устройства. Он подключается к одному из контактов светильника. Второй контакт осветительного прибора коммутируется с нулевым сетевым проводом.

Все соединения производятся с помощью специальных клемм, которые входят в комплект изделия. Работы необходимо осуществлять при отключенном напряжении.

Провода у прибора могут отсутствовать. В этом случае коммутацию нужно проводить с помощью контактов, обозначенных буквами: N – ноль, L – фаза, Out – выход.
Такая система обеспечивает автономную работу электронного приспособления.

Схема подключения датчика движения с применением дублирующего выключателя

Монтаж производится в той же последовательности, как и при первом варианте, за исключением одного нюанса: на фазном сетевом проводе, до соединения с отводом прибора (L), устанавливается электрический выключатель. С его помощью вся цепь может быть обесточена.

Подключение датчика движения через выключатель дает возможность отключить прибор в любой момент по желанию владельца. Например, во дворе дома планируется запуск фейерверка, а неконтролируемое включение света может исказить иллюминацию. Теперь это можно исправить одним движением.

Подключение датчика движения вместо выключателя

Попробуем разобраться, как подключить датчик движения вместо выключателя. Для такой схемы понадобятся дополнительные элементы: диод и конденсатор емкостью 3,3 мкФ. Пошаговые действия:

  1. Производится демонтаж выключателя
  2. Один из проводов подсоединяется на клемму L, второй – на клемму N
  3. Клеммы N и Out шунтируются диодом
  4. ИК датчик фиксируется на месте выключателя
  5. Параллельно светильнику подключается конденсатор.

Устройство готово к работе.

Такая схема может пригодиться для установки датчика движения в кладовке или чулане, то есть в помещениях, куда человек заходит редко и в основном с занятыми руками, что создает неудобства при обычном включении света.

Дополнительная информация

Возможен еще один вариант коммутации прибора. Этот вариант предусматривает параллельное подключение обычного выключателя между фазой L и выходом Out, чтобы иметь возможность на случай необходимости контролировать освещение отдельно от автоматики.

Выбор всегда остается за пользователем.

что такое сенсорный инфракрасный (IR) прибор для подсоединения к источнику света, а также преимущества и недостатки ИК, принцип работы

С каждым годом производители электрического оборудования для дома изобретают все новые решения, которые позволяют осуществить полноценное локальное освещение, сделать эксплуатацию экономной. К этому ряду приборов относится инфракрасный выключатель, который реагирует на движение в определённой зоне. Тогда светильник включается всего на несколько минут, освещая нужную область.

Что это такое?

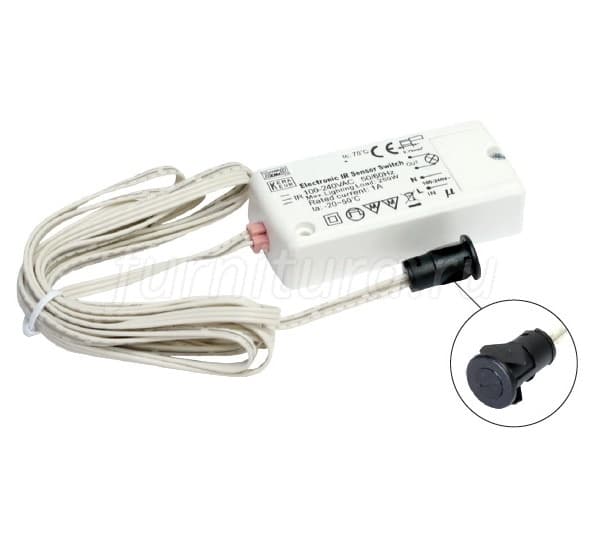

Сенсорный выключатель на взмах руки на основе инфракрасного (IR) датчика — это электронный блок, который подключается к сети и осветительному прибору. Длина соединительного провода зависит от марки изделия, обычно в пределах 2 м. Может реагировать на взмах руки или преграду, что попадает в область действия датчика, питание — от сети с переменным током и напряжением в диапазоне от 100 до 240 В. В зависимости от модели и производителя может комплектоваться датчиком разного диаметра.

Совет

Используется для организации выключения или включения света при коммутации электроцепи. Выбирается по суммарной мощности соединяемых светильников и радиусу обнаружения датчиком движения. Включение осуществляется в результате фиксации первого движения, а выключение – последующего.

Преимущества и недостатки

В состав автоматизированного выключателя входят два основных компонента — приёмник и передатчик сигнала. Приёмником выступает реле с радиоуправлением, получающее команду для замыкания цепи, а передатчиком – элемент, которые в результате реакции генерирует сигнал и передаёт его.
Преимущества ИК выключателей
:
  • возможность регулирования интенсивности и яркости освещения дистанционно;
  • работа на низких токах делает устройство безопасным;
  • может использоваться, как сигнализация, за счёт реакции на движение;
  • разные модели могут обладать значительным радиусом срабатывания;
  • экономия электрической энергии за счёт разового включения;
  • могут контролироваться все приборы освещения, которые установлены в квартире или доме;
  • простой монтаж.
Весомый недостаток один — высокая цена по сравнению с аналогичными выключателями стандартной конструкции. Сигнал может распространяться только на незначительное расстояние, которое ограничивается конструктивными особенностями прибора и его комплектующих, непрозрачностью барьеров на пути сигнала. Есть положительная тенденция по мере развития техники и эффекта конкуренции на рынке, что в скором времени приведёт к снижению цены ИК оборудования.

Принцип работы

По конструкции прибор состоит из контроллера и реле, которые вмонтированы в корпус ИК датчика. Все элементы подключаются проводом к бытовой электросети, а устройство фиксируется на поверхности стены специальным «язычком». Необходимо относительно светильника располагать корпус поближе или устанавливать в распределительную коробку. В зоне видимости передатчика должно устанавливаться реле ИК выключателя, иначе сигнал не будет улавливаться. Датчики улавливают движение руки или любого другого непрозрачного препятствия, которое попадает в его радиус действия. После первого взмаха лампочка зажигается, а гаснет после повторного. Радиус срабатывания обычно не превышает 6 см, что немного ограничивает функциональность прибора. Датчиком фиксируется движение части тела человека, что замыкает цепь в приборе. Если движение не повторяется на протяжении какого-то временного промежутка, то свет погаснет в результате размыкания электрической цепи. Большинство бытовых устройств с ИК датчиком оснащаются ручными переключателями – тумблерами, линзой Френеля, которая трансформирует сигнал движения руки в электрические импульсы для замыкания цепи.

Схемы подключения

Для установки прибора потребуется подготовка установочного отверстия нужного диаметра для закрепления в нём инфракрасного датчика. Электронный блок с проводкой с обеих сторон подключается к бытовой электрической сети с напряжением 220 В, а другим проводом – к нагрузке. В этой роли выступают разные источники освещения, включая:
  • классические лампы накаливания;
  • блоки питания;
  • электронные балласты;
  • и даже трансформаторы.

Внимание

Датчик должен устанавливаться так, чтобы им было удобно пользоваться. Например, при организации контролируемого освещения на кухне рабочей зоны может вставляться внутрь ящиков гарнитура, чтобы для включения было достаточно подойти к столешнице и провести над ней рукой.

С помощью инфракрасных сенсорных выключателей может организовываться экономное электропотребление в квартире. Благодаря включению приборов и светильников только при нахождении в помещении электричество будет израсходоваться только при необходимости. Важно выполнять правильный монтаж, чтобы датчик мог реагировать на движения в непосредственной близости от него. Единственный недостаток таких систем — их высокая цена.

Автоматический инфракрасный выключатель

Включение света в этом случае происходит при попадании в зону, в которой действует датчик. Срабатывает при регистрации теплового излучения, исходящего от движущихся людей или взмаха руки. Плюсы на лицо – отсутствует необходимость поиска выключателя в темное время суток для включения либо выключения света. Оптимальным местом использования подобных устройств являются проходные помещения (кладовка, лестничная клетка, коридор). Не рекомендуется использовать автоматические инфракрасные выключатели в местах, где человек длительное время может быть без движения. Здесь уже потребуется установить датчики присутствия (чувствительность намного выше, чем у рассмотренных ранее изделий).

Модели, используемые внутри дома, характеризуются следующими показателями: угол обзора – 180° , радиус действия – до 7 м, высота крепления – от 0,8 до 1,1 м. Наиболее простые линзы у инфракрасных выключателей обладают узкой зоной обнаружения (преимущество – не срабатывают на домашних питомцев). Линзы многолучевые способны охватить несколько секторов (к примеру, лестничный марш и коридор второго этажа, прилегающий к нему). Отступ линзы от рамки практически у всех датчиков составляет от 1,5 до 2 см, но встречаются и достаточно компактные изделия (аналогичный отступ составляет от 4 до 5 мм.).

Читайте также про выбор автоматических выключателей статьи:
«Правила установки автоматического выключателя»
«Что такое вводной автоматический выключатель?»
«Как устроен дистанционный выключатель?«

инфракрасный выключатель

Инфракрасный выключатель также предусматривает настройку времени задержки после завершения движения и степень освещенности, чтобы исключить зажигание света в дневное время.

инфракрасный выключатель с задержкой времени

Инфракрасные выключатели разделяются на устройства трех- и двухпроводного (маломощные – до 0,5 кВт) исполнения.

инфракрасный выключатель — трехпроводный

Оцените качество статьи:

Инфракрасный тумблер для бытовой техники

Мой тумблер IR в коробке

Введение

Проект инфракрасного (ИК) тумблера, описанный здесь, направлен на обеспечение механизма управления электрическими приборами, не имеющими функций дистанционного управления. Цель состоит в том, чтобы построить черный ящик, куда вы можете подключить свое устройство на 120 В переменного тока и управлять включением и выключением с помощью любых современных устройств дистанционного управления с ИК-подсветкой.

Современные ИК-пульты дистанционного управления генерируют модулированную последовательность импульсов с частотой 38 кГц при нажатии любой клавиши на пульте дистанционного управления. С помощью емкостной фильтрации мы преобразуем поток импульсов в один импульс независимо от введенного ключа. Таким образом, мы сможем переключать релейный переключатель при нажатии любой клавиши на пульте дистанционного управления. Этот проект был протестирован с различными ИК-пультами дистанционного управления, такими как телевизор, DVD, цифровая камера и т. Д., И он работал хорошо.

Схема

Модуль ИК-приемника TSOP 1738 обнаруживает входные импульсы 38 кГц, полученные от ИК-пульта дистанционного управления. В режиме ожидания выходной контакт ИК-модуля находится на высоком логическом уровне, и когда он обнаруживает последовательность импульсов, они появляются на его выходе.Выходной сигнал ИК-приемника подается на PNP-транзистор (BC557) с последовательным базовым резистором 4,7 кОм. На коллекторе NPN-транзистора последовательность импульсов будет инвертирована. От коллектора к земле подключены конденсатор 10 мкФ и резистор 100 кОм. Функция конденсатора состоит в том, чтобы преобразовывать последовательность импульсов в одиночный импульс, а резистор - обеспечивать путь разряда для конденсатора.

Итак, давайте посмотрим, что происходит при нажатии клавиши на пульте дистанционного управления. В режиме ожидания выходной сигнал модуля ИК-приемника высокий, поэтому BC557 отключен.Конденсатор полностью разряжен, а коллектор BC557 находится на земле. Когда на пульте нажимается кнопка, последовательность импульсов, поступающих на базу BC557, очень быстро включает и выключает его. Когда он включен, конденсатор заряжается током коллектора BC557, а когда он выключен, конденсатор начинает разряжаться через резистор 100 кОм. Но последовательность импульсов настолько быстрая (38000 импульсов в секунду), что конденсатор не может разрядиться. Итак, суть в том, что каждый раз, когда нажимается кнопка на ИК-пульте дистанционного управления, на коллекторе транзистора BC557 генерируется положительный тактовый импульс.

Следующим идет счетчик декад CD4017. Он считает до 10 идущих от низкого к высокому уровню импульсов, которые поступают на его вывод CLK (14), и устанавливает высокий уровень на соответствующем выходе (Q0-Q9). Когда он только что включен, Q0 переходит в высокий уровень, а когда он получает первый импульс от низкого к высокому (при нажатии клавиши с ИК-пульта дистанционного управления) на CLK i / p, Q0 переходит в низкий уровень, а Q1 - на высокий. Выход Q1 подключен к светодиоду через токоограничивающий резистор для индикации состояния ВКЛ / ВЫКЛ. Выход Q1 также используется для управления релейным переключателем через транзистор NPN (BC547).Я использовал реле 5 В постоянного тока, для включения которого требуется ток около 70 мА от источника 5 В. Этот ток обеспечивается BC547.

Завершите схему перед тем, как положить внутрь коробки. Упаковка внутри коробки для безопасности, так как она работает с напряжением 120 В переменного тока.

Теперь посмотрим, что происходит при повторном нажатии клавиши. Счетчик увеличивается на 1, Q1 становится низким (реле выключено), а Q2 становится высоким. Если мы подключим Q2 к входу сброса CD4017, счетчик вернется в исходное состояние (Q0 High, Q1 и все остальные Low) и будет готов получить еще один сигнал нажатия клавиши для включения реле. Таким образом, переключатель переключается каждый раз при нажатии клавиши на пульте дистанционного управления.

Блок питания

Питание схемы осуществляется через микросхему регулятора напряжения 5В LM7805. Понижающий трансформатор 12 В с мостовым выпрямителем и конденсаторным фильтром обеспечивает нерегулируемый вход постоянного тока в LM7805. ИС регулятора обеспечивает постоянное питание цепи 5 В.

Будьте осторожны с выходной стороной реле, которое подключается к линии 120 В переменного тока. Обратно смещенный диод, параллельный входу реле, предназначен для защиты от обратной ЭДС.

Переключатель в работе

Ниже приведены несколько снимков, показывающих работу тумблера ИК-подсветки.

Устройство выключено Устройство включено

Лучшее соотношение цены и качества переключателя ИК-датчика - Отличные предложения на переключатель ИК-датчика от глобальных продавцов ИК-датчика

Отличные новости !!! Вы находитесь в нужном месте для переключателя ИК-датчика. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот переключатель верхнего ИК-датчика в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели ИК-сенсор на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в переключателе ИК-датчика и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ir sensor switch по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Инфракрасный датчик Switch Joy-Con круче, чем мы думали

Одна из самых интересных частей Nintendo Switch почти не использовалась разработчиками игр, включая Nintendo, в течение первого года существования системы. Однако вчерашняя потрясающая демонстрация показала, что маленький датчик в нижней части правого Joy-Con обладает большими возможностями, чем мы когда-либо могли себе представить.

В частности, его можно использовать для передачи простых видеопотоков на экран коммутатора или даже для обнаружения источников тепла. Возможности сенсора скрывались у всех на виду в течение года и вот-вот будут использоваться для создания впечатляющего множества игровых возможностей.

Nintendo продемонстрировала датчик ИК-камеры на демонстрационном мероприятии Switch в Токио в январе 2017 года.

Nintendo впервые продемонстрировала датчик на предварительном мероприятии Switch в январе 2017 года. Там производитель системы Йошиаки Коидзуми указал, что right «Инфракрасную камеру движения» Joy-Con можно использовать для определения формы и расстояния чего-то, что находится перед ней.Он показал, что сенсор может различать формы жестов руки в игре «Камень, ножницы, бумага».

Инфракрасная камера движения использовалась в мартовской игре 1,2, Switch для соревнований по еде. С датчиком, направленным на лицо игрока, система могла отслеживать открытие и закрытие рта игрока.

G / O Media может получить комиссию

1,2 Switch - это редкая игра Switch, в которой уже используется правильный ИК-датчик движения Joy-Con.

Датчик не использовался во многих других играх 2017 года. Это понятно, учитывая, что он расположен так, чтобы указывать на пол или на туловище игрока, когда он держит Joy-Con. В переиздании Resident Evil казалось, что он использовался для отслеживания жеста для перезарядки оружия, но в остальном это, похоже, не годилось для многих.

Но скромный сенсор Joy-Con (R) получает свой день под солнцем благодаря проекту Nintendo Labo, в котором различные части консоли Switch сочетаются со сложенным картоном.Многие сборки Labo включают в себя кобуру правильного Joy-Con, чтобы он указывал внутрь картонного пианино, рюкзака или другого замкнутого пространства, где он затем может обнаруживать движения специально отмеченных наклеек, посылая сигналы обратно на коммутатор, например, чтобы излучать различные звуки пианино или регистрируйте разные движения в игре с ударом робота.

Изображение из трейлера Nintendo к ее проекту Labo.

Что еще более необычно, и на что Nintendo до сих пор почти не намекала, так это то, что «ИК-камера движения» действительно может функционировать как камера.Игра Labo, в которой Joy-Cons помещается на борт движущегося картонного автомобиля, настроена таким образом, что датчик передает в реальном времени инфракрасный поток того, на что он направлен, на экран Switch.

Загляните внутрь зеленого квадрата на экране коммутатора, и вы увидите прямую трансляцию того, на что - или, в данном случае, на кого - указывает датчик.

В том же автомобильном режиме ИК-датчик можно переключить в режим теплового восприятия, что позволяет ему отображать, какие источники тепла он видит.

А когда автомобиль настроен на автоматический режим, этот режим измерения температуры в сочетании с вибрациями контроллеров Joy-Con можно использовать, чтобы заставить автомобиль двигаться к любому источнику тепла.Это может быть ваша рука, или ваша собака, или ваш камин, так что будьте осторожны на следующее рождественское утро.

Управление тепловым датчиком, когда устройство Nintendo Labo находится в режиме автоматического вождения. Это погоня за источником тепла. Больше за источником тепла, но на этот раз по кругу, возможно, из-за сбоя в том, как система вычисляет, сколько вибрации ей нужно в каждом Joy-Con, чтобы подвигать машину к моей руке. В другой демонстрации ведущий Nintendo мог использовать свою руку, чтобы водить похожую машину по длинной прямой линии.

Внезапно уму непостижимо, что Nintendo может делать с камерой, встроенной в каждый коммутатор Nintendo Switch, но ясно, что Nintendo уже подумала о некоторых забавных вещах. В конце концов, в первоначальном трейлере Labo был показан правильный Joy-Con, используемый в качестве объектива большой картонной камеры. Это может показаться структурно избыточным, и это не похоже на то, что ИК-камера движения будет делать снимки в высоком разрешении, но здесь все же есть неплохой потенциал:

Изображение из трейлера Nintendo для ее проекта Labo.

Этого достаточно, чтобы задуматься, какие еще секреты скрыты в Switch.

Схема переключателя дистанционного управления (инфракрасного) ИК-диапазона и приложения

Эта схема имеет низкую стоимость и может быть легко сконструирована. Используя эту схему, мы можем управлять любым бытовым прибором с помощью пульта дистанционного управления. В этом проекте есть две части - одна в передающей секции, а другая в приемной. Приемная секция будет находиться в стабильном положении и подключена к любой нагрузке, а передатчик будет действовать как обычный пульт.

Знаете ли вы - как работает схема дистанционного управления RF для бытовой техники?

Блок-схема инфракрасного переключателя дистанционного управления:

Описание блок-схемы:

  • Основная функция этого переключателя дистанционного управления - управление любой нагрузкой (телевизор, радио, стерео, вентилятор, свет , так далее. ). В этой схеме мы используем один переключатель для управления передатчиком, с его помощью мы можем включать или выключать телевизор, мотор, радио или любую другую бытовую технику.
  • Мы даже можем регулировать громкость ТВ, радио и многого другого, добавляя дополнительные схемы к фактической схеме. Здесь, в секции передатчика, у нас есть таймер NE555, который настроен в нестабильном режиме, и инфракрасные светодиоды, инфракрасные лучи которых направляются вогнутой линзой, а источник питания - от батареи 9V.
  • Переключатель в цепи играет ключевую роль в цепи передатчика. Когда переключатель замкнут, питание от батареи включает таймер NE555, который действует как нестабильный мультивибратор.Инфракрасные светодиоды, подключенные к выходу NE555, загорятся и испускают инфракрасный луч через вогнутую линзу.
  • Когда инфракрасный луч от передатчика достигает секции приемника, светодиоды фото получат инфракрасный луч и зарядят конденсатор, что увеличит входное напряжение на одном выводе операционного усилителя и будет генерироваться высокий выходной сигнал. Этот высокий выходной сигнал подается на счетчик 4018 как вход, и счетчик будет управлять нагрузкой через реле для включения или выключения соответственно.

Инфракрасный пульт дистанционного управления Компоненты цепи переключателя:

CA3130: CA3130 - операционный усилитель BiCMOS, который имеет очень высокое входное сопротивление, очень низкий входной ток и высокую скорость работы. У него был очень низкий размах входного сигнала, то есть ниже 0,5 В; рабочее напряжение питания составляет от 5 до 16 В. Это также разрешит качание на выходе. Максимальное дифференциальное напряжение между двумя входами должно быть 8 В. В основном они используются в качестве усилителей с однополярным питанием, таймеров или моностабильных мультивибраторов, повторителей и детекторов напряжения, пиковых детекторов и т. Д.Их также можно использовать в фотодиоде - усилителе датчика, поэтому мы используем этот компонент в нашей схеме в качестве усилителя.

CD4018: Основная функция счетчика состоит в том, чтобы сохранять (а иногда и отображать), сколько раз произошло конкретное событие или процесс, часто в зависимости от тактового сигнала. CD4018 - это 16-контактный счетчик, в котором есть 5 входов замятия (устанавливает счетчик на это число и немедленно отправляет номер. Если число выходит за пределы минимального и максимального диапазона счета, это сообщение игнорируется), часы, данные, предустановка , включить и сбросить контакты.У него было около 5 счетчиков Джонсона (счетчик с витым кольцом), в котором выходной сигнал последнего каскада инвертирован и подается на вход первого каскада. Основные характеристики - полностью статическая работа, разные запасы помехоустойчивости при разных напряжениях (запас помехоустойчивости 1В равен 5В), диапазон напряжения питания от 3В до 18В. Входная частота тактовой частоты также изменяется при разном напряжении питания. 5V VDD даст частоту около 3 МГц. Счетчики используются в различных приложениях, таких как деление частоты, управление счетчиком, программируемый счетчик декад, миникомпьютер и т. Д.

Принципиальная схема инфракрасного переключателя дистанционного управления:

Описание схемы:
  • В секции приемника есть 3 фотодиода, которые обнаруживают инфракрасные сигналы от приемника и создают ток утечки на конденсатор C1. Этот ток подается на инвертирующий вход 3130 IC, который запускается этим током и дает усиленный выходной сигнал. Остальные все остальные контакты подключены к земле.
  • R2 и C2 используются для предотвращения запуска микросхемы нежелательными сигналами.C3 используется для высокого усиления, который используется как усилитель компаратора.
  • Выходной сигнал IC3130 подается на контакт 14 CLK счетчика Джонсона 4018. Выходной сигнал 4018 IC переходит в высокий уровень за счет подачи последовательных тактовых импульсов.
  • Резистор R4 используется для остановки нагрузки транзистора. Транзистор включается, когда на выходе 4018 высокий уровень, и заставляет реле работать при напряжении 12 В. Диод D4 защитит реле от обратного тока.
  • Реле включает или выключает подключенный к нему прибор.Светодиод действует как визуальный индикатор, а также останавливает обратное напряжение, которое влияет на счетчик.
  • В секции передатчика таймер 555 настроен в нестабильном режиме, а резисторы R5, R6 и конденсатор C6 настроены на рабочую частоту 5 кГц.
  • Когда переключатель находится в положении ON, конденсатор C6 заряжается, а когда переключатель находится в положении OFF, он разряжается через внутренние транзисторы таймера R6 и 555. При включении таймера 555 выходной контакт 3 будет высоким, это вызовет срабатывание транзистора SK100.
  • Резистор R7 служит для остановки загрузки транзистора. Когда транзистор включен, подключенные к нему инфракрасные диоды будут производить невидимый инфракрасный луч высокой интенсивности, который должен подаваться на фотодиоды приемника.

Примечание:

  1. Рабочее напряжение может быть от 6 до 15 В.
  2. Номинальное напряжение реле должно быть равным напряжению основного источника питания.
  3. Радиатор может быть присоединен к транзистору SK100 для компенсации тепловыделения.
  4. Вогнутая линза предназначена для получения сильных лучей высокой интенсивности.
  5. Недостатком схемы является время переключения между передатчиком и приемником (если мы производим сигнал от передатчика, мы снова должны производить сигнал через 5-6 секунд). Быстрое переключение, как на обычном пульте дистанционного управления, невозможно.
Применение инфракрасного переключателя дистанционного управления:
  • Эта схема может использоваться для включения или выключения телевизора, радио, стиральной машины и любых электронных устройств.
  • Используя соответствующие реле, мы можем даже включать или выключать моторные устройства.

Что такое переключатель ИК-подсветки? (с иллюстрациями)

Инфракрасный (ИК) выключатель света обнаруживает или принимает инфракрасные сигналы и реагирует запрограммированным действием. Инфракрасный датчик движения может реагировать включением света после обнаружения движения, получая инфракрасные сигналы от людей, живых существ или любых объектов, выделяющих тепло. Инфракрасные датчики также могут выполнять задачу при срабатывании луча инфракрасного света, направленного прямо на датчик светоизлучающим диодом (LED).Переключатель ИК-подсветки работает в помещении или на улице для включения света, вентиляторов или других электрических устройств.

Самая короткая длина волны невидимого света содержит инфракрасный спектр.Поскольку атомы в веществе постоянно движутся, они излучают энергию или фотоны, и часть этой энергии находится в инфракрасном спектре. Датчики в переключателе ИК-света обнаруживают эту энергию и преобразуют сигнал в электрический ток, в результате чего загорается свет. Некоторые ИК-технологии, например пульт дистанционного управления телевизором, требуют передачи сигналов с помощью луча инфракрасного света. Когда кнопка на пульте дистанционного управления нажата, ток проходит к светодиоду и освещает его, создавая инфракрасный световой луч.

При использовании для безопасности на открытом воздухе светоизлучающее устройство обычно содержит переключатель ИК-подсветки.В зависимости от ИК-технологии свет может включаться и выключаться автоматически в сумерках, когда датчики больше не получают тепловых сигналов от солнечного света. Другим приборам может потребоваться инфракрасное излучение, излучаемое людьми или другими живыми существами, прежде чем они отреагируют включением света. Эти устройства также содержат таймеры, которые продолжают свечение в течение определенного периода времени после срабатывания первоначального ответа.

Потребители могут приобрести относительно недорогие датчики движения ИК-переключатели света для использования внутри помещений.Выключатель света обычно ввинчивается в патрон лампочки, а лампочка ввинчивается во внешний конец устройства. Когда люди входят в комнату, датчик обнаруживает инфракрасные сигналы и включает свет. К недостаткам этого типа устройств можно отнести тот факт, что датчик нельзя закрывать абажуром или иным образом закрывать его.

Другой тип ИК-переключателя света требует подключения устройства к токоведущему проводу настенного переключателя или розетки в помещении.Устройство выглядит как любой другой выключатель света или панель розеток, но содержит ИК-датчик. Используя инфракрасный луч, передаваемый устройством дистанционного управления, потребители включают и выключают свет, вентиляторы или другие комнатные приборы. Более сложные версии позволяют программировать коды в пульте дистанционного управления, чтобы выключить свет через 15 минут или даже через два часа.

Binary 240 Series 4K Ultra HD HDMI-коммутатор с ИК-датчиком

[Централизованно-складские_споты]

Этот товар хранится только на определенных складах и может быть недоступен для самовывоза.

[DoubleMoneyBack_Program_Espot]

На этот продукт распространяется наша двойная гарантия возврата денег. Узнать больше >>

[Third_Party_Product_Espot]

в наличии instockstockalert скоро будет звонок нет на складе звонок по прибытии выполненопартнером

[ { "catentry_id": "131002", "Атрибуты": { "Входы / Выходы_5x1": "1" } }, { "catentry_id": "131001", "Атрибуты": { "Входы / Выходы_3x1": "1" } } ]

- Заказывая этот продукт с индивидуальными характеристиками, вы подтверждаете, что продажа является окончательной и продукт не подлежит возврату или обмену.

- Отправьте нам образец дерева, к которому вы хотите, чтобы динамик соответствовал. Ваш заказ будет отложен на срок до 14 дней, так как мы ждем вашего образца древесины. Если образцы не получены в течение 14 дней, ваш заказ будет отменен. Отправьте свой физический образец вместе с копией вашего приказа Триады по указанному ниже адресу.

Динамики Triad
Продажи - RUSH - Образец краски
15835 NE Cameron Blvd.
Портленд, ИЛИ 97230 - Ваш заказ будет отложен на срок до 14 дней, пока мы ждем ваш образец цвета. Если образцы не получены в течение 14 дней, ваш заказ будет отменен. Ваш образец должен быть однотонным. Дерево, разноцветные обои / ткани и искусственная отделка НЕ ​​МОГУТ быть отправлены в качестве образцов для индивидуального подбора краски. Пожалуйста, отправьте свой физический образец цвета вместе с копией вашего Приказа Триады по адресу, указанному ниже.

Динамики Triad
Продажи - RUSH - Образец краски
15835 NE Cameron Blvd.
Портленд, ИЛИ 97230

Описание

Если вам нужен мощный коммутатор 4K, который исключает досадное время простоя системы, обратите внимание на нашу модель HDMI серии Binary 240.Этот коммутатор с одним выходом HDMI и ИК-управлением поддерживает HDCP 2.2 и различные разрешения видео до 4K при 60 Гц 4: 2: 0.

Переключатель HDMI 4K Ultra HD серии Binary ™ 240 с ИК-портом

Для мощного коммутатора 4K, который устраняет досадные простои системы, не ищите ничего, кроме нашей модели HDMI серии Binary 240. Этот коммутатор с одним выходом HDMI и ИК-управлением поддерживает HDCP 2.2 и различные разрешения видео до 4K при 60 Гц 4: 2: 0. Эти небольшие простые переключатели, доступные в моделях 5x1 и 3x1, идеально подходят для спальни или кабинета, где источники HDMI ограничены количеством входов на телевизоре.

Активный кабель HDMI Примечание. Из-за проблем с синхронизацией DDC клиенты, использующие двоичные переключатели HDMI® 3x1 и 5x1 с любыми марками кабелей Active HDMI®, могут не получить аудио и видео.

поддерживает больше видеоформатов

Независимо от того, требует ли работа устройства, которое может обрабатывать 4K @ 60 4: 2: 0 или 1080p высокой четкости, эти коммутаторы могут все. Используя последнюю спецификацию HDCP 2.2, серия 240 может поддерживать множество видеоформатов, включая 4K @ 30 Гц 4: 4: 4 с 8-битным цветом.

Чистая установка

Продуманный дизайн с разъемами на задней панели и светодиодами на передней панели обеспечивает простую и удобную установку каждый раз. Кроме того, каждый коммутатор оснащен резиновыми ножками и ушками для монтажа в стойку, что позволяет легко закрепить его на полке или закрепить на стене.

предлагает простые ИК-решения

Усовершенствованная интеграция системы управления

Binary позволяет создавать простые ИК-решения, которые подходят для работы.Наш фронтальный ИК-приемник позволяет вам управлять функциями управления с помощью переключателя, через дополнительный ИК-приемник, подключенный к задней панели, или с помощью прямого подключения к системе управления. Благодаря входящему в комплект ИК-пульту переключение между входами никогда не было таким простым и удобным.

Технические характеристики

B-240-HDSWTCH-3x1 Б-240-HDSWTCH-5x1

Ultra HD 4K при 60 Гц 4: 2: 0
Ultra HD 4K при 30 Гц 4: 4: 4
Full HD 1080p 36-бит Deep Color
Full HD 1080p 24-бит
1080i / 720p 24 -бит

Ultra HD 4K при 60 Гц 4: 2: 0
Ultra HD 4K при 30 Гц 4: 4: 4
Full HD 1080p 36-бит Deep Color
Full HD 1080p 24-бит
1080i / 720p 24-бит

HDMI 2.0

HDMI 2.0

HDCP 2.2

HDCP 2.2

10,2 Гбит / с

10.2 Гбит / с

1,2 В (размах)

1,2 В (размах)

5 В (полный размах, TTL)

5 В (полный размах, TTL)

(1) Модель человеческого тела: ± 15 кВ (разряд с воздушным зазором) и ± 8 кВ (контактный разряд) (2) Базовый набор микросхем - ± 8 кВ

(1) Модель человеческого тела: ± 15 кВ (разряд с воздушным зазором) и ± 8 кВ (контактный разряд) (2) Базовый набор микросхем - ± 8 кВ

Несущая частота: 20–60 кГц

Несущая частота: 20–60 кГц

4x HDMI типа A (19-контактное гнездо)

6x HDMI Type A (19-контактное гнездо)

1x 3.5 мм, моно / стерео

1x 3,5 мм, моно / стерео

Блокировка резьбы

Блокировка резьбы

IR RCVR PWR ВЫКЛ. / ВКЛ.

ИК RCVR PWR ВЫКЛ / ВКЛ

Металлический корпус

Металлический корпус

6.38 дюймов x 1,01 дюйма x 3,51 дюйма

6,38 дюйма x 1,01 дюйма x 3,51 дюйма

1,88 фунта

1,88 фунта

12В постоянного тока, 2А

12 В постоянного тока, 2 А

12 Вт (макс.)

12 Вт (макс.)

32–104 ° F

32–104 ° F

-4–140 ° F

-4–140 ° F

20–90% относительной влажности (без конденсации)

20–90% относительной влажности (без конденсации)

CE, FCC, RoHS

CE, FCC, RoHS

[ProductPageSupportTabEspot]

Руководства и руководства

Вспомогательные документы

2-летняя ограниченная гарантия

На этот продукт Binary ™ предоставляется 2-летняя ограниченная гарантия.Эта гарантия включает в себя детали и ремонт всех компонентов с дефектом материала или изготовления при нормальных условиях использования. Эта гарантия не распространяется на продукты, которые были подвергнуты неправильному использованию, модифицированы или разобраны. Продукты, подлежащие ремонту по этой гарантии, должны быть возвращены в SnapAV или в назначенный сервисный центр с предварительным уведомлением и присвоенным номером разрешения на возврат (RA).

ИК-пульт дистанционного управления

Это одноканальный ИК-пульт дистанционного управления .Если вы новичок или заинтересованы в небольшом, простом и дешевом пульте дистанционного управления, то это лучший вариант. Это может быть самый простой пульт дистанционного управления для сборки . Используя этот пульт дистанционного управления, вы можете управлять (ВКЛ / ВЫКЛ) одним устройством из удаленного места. Устройство может работать от переменного или постоянного тока. Здесь я использовал его для включения / выключения любого устройства переменного тока, которое работает от 230 В, такого как вентилятор, лампочка, лампочка, настольная лампа. Радиус действия этого пульта дистанционного управления составляет около 10 метров.

]]>]]>

В каждом пульте ДУ есть две части

1) Преобразователь

2) Приемник

Преобразователь: -

Схема передатчика такая, как показано на вкладке «Принципиальная схема» 1.По сути, это нестабильный мультивибратор, состоящий из 555 IC. Он генерирует прямоугольную волну 38 кГц. Каждый раз, когда вы нажимаете переключатель S1, микросхема (U1) начинает генерировать непрерывную прямоугольную волну с частотой 38 кГц на своем выходном контакте № 3. Выходной сигнал подается на ИК-светодиод через транзистор BC546, который используется для обеспечения достаточного тока для светодиодов. Таким образом, схема будет генерировать инфракрасный световой луч с частотой 38 кГц. Дальность действия этого передатчика составляет около 3 метров. Если вы не хотите строить эту схему, тоже ничего страшного. Вы можете использовать любой другой стандартный пульт дистанционного управления, используемый для телевизора или музыкальной системы, в качестве передатчика.Дальность действия этого пульта дистанционного управления составляет около 10 метров.

Получатель: -

Схема приемника показана на принципиальной схеме tab2.

Основными компонентами схем являются ИК-датчик (TSOP 1738), IC MCT2E (оптопара) IC 555 и IC 74LS107 (триггер JK).

ИК-световой луч с частотой 38 кГц воспринимается ИК-датчиком TSOP 1738. Этот датчик имеет свойство постоянно обеспечивать высокий выходной сигнал на контакте №. 3. И всякий раз, когда обнаруживается ИК-свет, он дает низкий выходной импульс.

Выход датчика подключен к входу оптрона IC MCT2E. Из-за низкого импульсного входа на выводе № 2 этот чип будет генерировать такой же низкий импульс на своем выходном контакте №2. 5.

Этот выходной контакт подключен к запускающему входу (контакт № 2) IC 555. IC 555 подключен в моностабильном режиме. Таким образом, он будет генерировать импульс высокого напряжения в 1 сек. (время определяется RC-компонентами R5 и C1), когда триггерный контакт № 2 получает низкий пульс.

Выход IC 555 используется как вход синхронизации для JK-триггера IC 74LS107.Оба входа J и K подключены к Vcc. Так что он будет работать как T-триггер. Выход T триггера переключается каждый раз. Означает, что если он высокий, то при получении тактового импульса он будет низким, и наоборот.

Этот выход усилен двумя транзисторами (2N2222A) для управления реле. Релейные соединения (C и N / O) используются для переключения любого устройства на 230 В (например, используемой здесь лампы).

Эксплуатация: -

• Когда вы нажимаете переключатель S1 передатчика, он генерирует инфракрасный световой луч с частотой 38 кГц.Этот луч будет восприниматься ИК-датчиком, и он будет производить слабый импульс.

• Этот низкий импульс запустит IC MCT2E, и он также будет генерировать низкий импульс на своем выходе

• Этот низкий импульс запускает моностабильный мультивибратор и генерирует тактовый импульс длительностью 1 сек.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
