Выключатель импульсный (сухой контакт) однолинейный (серый)
Акция -22%
Описание Характеристики Отзывы0
Сенсорный импульсный выключатель (без фиксации) подключается с импульсным реле. Предназначен для управления освещением из нескольких мест при помощи параллельно соединенных импульсных выключателей – проходные помещения: длинные коридоры, лестничные пролеты (включение на входе, выключение на выходе).

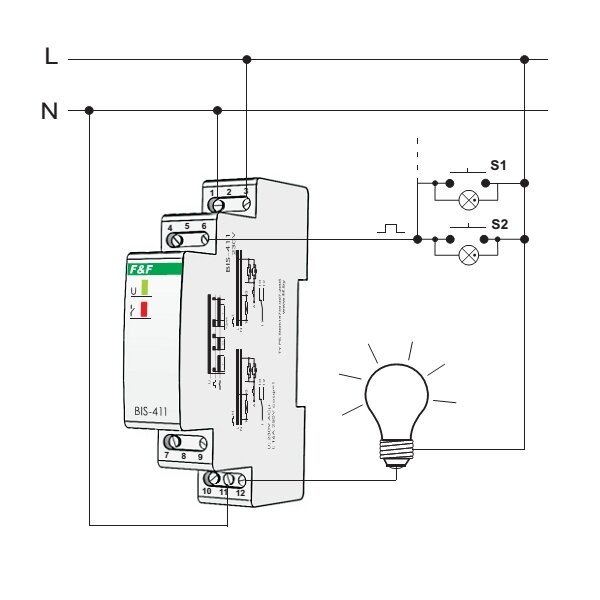

Схема подключения
Инструкция
1. Перед установкой отключите напряжение электросети
2. Монтаж следует выполнять в соответствии с монтажными схемами. Выключатель монтируется в круглый подрoзетник европейского стандарта.
3.
Не рекомендуется подавать электричество и прикасаться к электронным деталям устройства без установленной стеклянной панели.
- Цвет:
- белый
- Конструктор:
- Да
- Количество линий нагрузки:
- 1
- Дистанционное управление:
- Нет
- Светодиодная подсветка:
- Да
- Индикация состояния включено/выключено:
- Да
- Максимальная нагрузка на линию:
- 1000 Вт
- Рабочее напряжение:
- 110-250 В (переменный ток 50-60Гц)
- Сила тока:
- 5 А
- Степень защиты:
- IP20
- Собственная потребляемая мощность:
- ≤0.
1 мВт
1 мВт- Срок службы:
- 100000 переключений
- Метод крепления контактов:
- винтами
- Условия эксплуатации:
- температура -10~50℃, влажность ≤95%
- Установка:
- в круглую монтажную коробку D 65-70 мм
- Метод крепления выключателя:
- винтами
- Материал корпуса:
- термостойкая электротехническая пластмасса
- Материал лицевой панели:
- стекло OptiWhite
Проходной выключатель или импульсное реле?
Автоматика, Освещение, Проходные выключатели, Электрика 14 февраля 2013 35940 13
Приветствую вас, уважаемые посетители сайта elektrik-sam.
info!
В настоящее время все больше и больше применяются схемы управления освещением, когда светильник, люстра, подсветка или другой источник света включаются не как обычно, одним выключателем, а двумя, тремя и более, установленными в разных местах.
Это очень удобно, особенно при наличии длинных коридоров — можно включить свет с одной стороны и выключить с другой.
При построении схем управления освещением из нескольких мест в основном используют два подхода:
— с использованием проходных и перекрестных выключателей;
— с использованием импульсных реле.
Давайте рассмотрим отличительные особенности каждого из этих подходов.
При использовании проходных выключателей, питание от электрического щита подводится к ответвительной коробке, а от нее уже к выключателям.
Используется как минимум трехжильный провод, чем больше выключателей, тем больше длина провода.
При использовании двухклавишных проходных выключателей (в них используется шесть контактов) увеличивается количество и длина проводов, что усложняет схему и затрудняет монтаж.
Проходные выключатели непосредственно замыкают и размыкают цепь нагрузки, через них проходит ток светильника, поэтому сечение провода должно соответствовать мощности нагрузки (обычно 1,5 мм2).
Обычные выключатели имеют фиксированное положение «ВКЛ.» (обычно клавиша нажата вверх) и «ВЫКЛ.» (клавиша нажата вниз). Проходные выключатели не имеют фиксированного положения, в одном из положений могут быть включены или выключены, в зависимости от положения других выключателей, управляющих этим же светильником. Несколько неудобно, требует привыкания.
Не требуют никаких дополнительных элементов и места в электрощите, только выключатели, установленные в подрозетники.
Проходные выключатели довольно надежны в эксплуатации, поскольку не содержат никаких элементов автоматики.
При использовании импульсных реле применяют кнопочные выключатели, которые подключаются параллельно. Вместо кнопочных выключателей можно использовать обычные подпружиненные кнопки для электрических звонков или кнопки управления жалюзи.
Между собой кнопочные выключатели соединяются двухжильным проводом. При управлении светильником из большого количества мест это дает возможность сократить расходы по прокладке многожильного провода.
Поскольку выключатели управляют обмоткой реле, а нагрузка подключается через силовые контакты, обычно достаточно провода сечением 0,5 мм2.
По способу установки (форм-фактор) импульсные реле обычно выпускаются для монтажа в электрическом щите на DIN-рейку или же навесной вариант для установки в ответвительную коробку, за подвесным потолком и т.д. Более распространен первый тип — для монтажа на DIN-рейку. В этом случае провода от светильников и провода от кнопочных выключателей заводятся непосредственно в электрический щит, соответственно приводя к увеличению количества модулей в щите (и соответственно его габаритам).
Импульсные реле некоторых производителей чувствительны к перепадам напряжения в питающей сети. Это может приводить к ложным срабатываниям.
Импульсные реле позволяют создавать схемы управления практически неограниченным количеством групп освещения, зависит от количества установленных реле.
Можно создавать централизованное управление освещением, когда, например, выходя из дома, нажатием на один выключатель, можно выключить свет во всем доме. В многоэтажных домах можно выключать свет отдельно на каждом этаже или же сразу во всем доме.
Как видно, каждый из изложенных подходов к управлению освещением имеет свои преимущества и недостатки.
Оба подхода очень подробно и детально рассмотрены в книге «Управление освещением из нескольких мест».
Множество понятных монтажных схем с подробным описанием, покажут вам куда какой провод подводить и как подключать.
Импульсный выключатель OKTO для удобного управления освещением
Импульсный выключатель OKTO для удобного управления освещением | Фибен АГИмпульсный выключатель Theben OKTO: простое, эффективное и экономичное включение и выключение света
Импульсные выключатели, такие как Theben OKTO, представляют собой электромеханические или электронные устройства, обеспечивающие простое и энергосберегающее управление освещением.
Так что же такое импульсный переключатель или импульсное реле?
Как работает импульсный переключатель или импульсное реле?
Импульсный выключатель, такой как Theben OKTO, позволяет включать и выключать электрический ток с любого расстояния.
Коммутационное состояние переключателя изменяется с помощью электрического импульса. Это переключает устройство обратно в предыдущее положение и механически удерживает его до следующего управляющего импульса. В результате одними и теми же нагрузками можно управлять с помощью одного импульсного реле с несколькими кнопками.
Импульсные реле представляют собой простую, легкую в установке и экономичную альтернативу выключенным, двухпозиционным и промежуточным выключателям. Импульсные выключатели обычно проще и дешевле в подключении. Схема подключения аналогична схеме таймера лестничного освещения. Ток для нагрузки протекает через единственный беспотенциальный переключающий контакт , а не через все выключатели освещения. Это значительно снижает вероятность отказа. При выходе из строя одной кнопки нагрузку можно переключить оставшимися кнопками.
Например, вы можете захотеть иметь возможность включать и выключать свет в нескольких точках длинного коридора.
Это можно сделать с помощью перекрестной схемы с несколькими двухпозиционными и промежуточными выключателями. Однако для этого потребуется сложная проводка с четырьмя проводами на промежуточный переключатель. Напротив, импульсные выключатели, такие как Theben OKTO, значительно упрощают установку. Для каждой кнопки требуется только два провода. Более того, существующие схемы можно быстро и легко расширить с помощью дополнительных кнопок.
Есть ли разница между импульсным выключателем и импульсным реле?
Нет. Электромеханический или электронный импульсный переключатель, такой как Theben OKTO, часто также называют импульсным реле, импульсным переключателем или ступенчатым переключателем. Несмотря на их разные названия, нет никакой разницы в их применении и в том, как они работают.
Какие типы импульсных переключателей существуют?
Импульсные переключатели, такие как Theben OKTO, доступны в электромеханическом и электронном вариантах .
Устройства монтируются на DIN-рейку (DIN-рейку, монтажную рейку). Они рассчитаны на максимальный ток переключения 16А.
Электромеханические импульсные переключатели
Электромеханические импульсные реле, такие как Theben OKTO S, изменяют состояние переключения при каждом срабатывании. Они сохраняют этот статус до следующего срабатывания. Устройства рассчитаны на управляющее напряжение 230В переменного тока. В случае сбоя питания бистабильная функция механически удерживает последнее положение переключателя до следующего импульса тока. Таким образом, потери мощности и энергопотребление эффективно снижаются. Электромеханический импульсный выключатель Theben OKTO S не потребляет в режиме ожидания. Встроенный ручной переключатель позволяет включать и выключать устройство вручную.
Электронные импульсные выключатели
Электронные импульсные реле, такие как Theben OKTO ES, потребляют в режиме ожидания очень низкое потребление 0,3 Вт.
Импульсные переключатели Theben OKTO ES можно использовать с управляющим напряжением 230 В переменного тока или с универсальным управляющим входом с напряжением от 8 до 230 В. Встроенное переключение через ноль защищает контакт реле и продлевает срок службы лампы. Импульсные выключатели ОКТО ЭС 12-230 и ЭС12-УК могут использоваться с кнопками с подсветкой до нагрузки 100 мА. После сбоя питания автоматически восстанавливается последнее состояние переключения.
Насколько тихие электронные импульсные переключатели?
Электронные импульсные реле, такие как Theben OKTO ES , работают очень тихо, практически бесшумны. Они также подходят для использования в общественных зданиях и отелях, а также в частных домах. Электромеханические импульсные переключатели, такие как Theben OKTO S, издают слышимый щелчок при нажатии кнопки. Поэтому они подходят для использования в менее чувствительных к шуму средах, таких как коридоры и прихожие в коммерческих зданиях. |
Я согласен с тем, что внешний контент может быть показан мне. Таким образом, персональные данные могут быть переданы на сторонние платформы. Для получения дополнительной информации ознакомьтесь с нашей политикой конфиденциальности.
Какие кнопки можно использовать с импульсными переключателями?
| Импульсные реле можно использовать только с кнопками (втягивающими), но не с переключателями. В принципе, можно подключить все типы кнопок . Нагрузочная способность контактов должна быть рассчитана на управляющее напряжение установленных импульсных выключателей (230 В переменного тока или от 8 до 230 В для универсальных импульсных реле). |
Электронные импульсные переключатели и светодиоды
Электронные импульсные реле Theben OKTO ES обеспечивают высокую коммутационную нагрузку до 600 Вт. в коридорах большого здания лампы накаливания заменены на светодиодные модернизированные лампы. Проблема заключается в пусковых токах. Обычные лампы накаливания вызывают пусковые токи, в десять раз превышающие номинальный ток. 9С другой стороны, светодиодные лампы 0010 с емкостными характеристиками генерируют импульсы пускового тока в диапазоне мкс. Это может быть в 1000 раз больше номинального тока или больше. В испытательной лаборатории Theben, авторизованной VDE, один раз был измерен пусковой ток 19 А для светодиодной лампы мощностью 1,8 Вт. Импульсные реле, разработанные для C-нагрузок , лучше справляются с экстремальными пусковыми токами. Импульсные переключатели Theben OKTO ES предлагают переключение через ноль . Вычисляет пересечение нуля синусоидальной кривой переменного напряжения. В этот момент пусковой ток минимален при переключении. Этот защищает контакт реле , а продлевает срок его службы при больших коммутационных нагрузках. Итог: Импульсные выключатели представляют собой практичное решение для включения и выключения нагрузки с помощью нескольких кнопок. Например, они идеально подходят для эффективного управления освещением в холлах и коридорах. Электромеханические импульсные реле, такие как Theben OKTO S , представляют собой простое и надежное решение, не потребляющее энергию в режиме ожидания. Электронные импульсные реле, такие как Theben OKTO ES , идеально подходят для использования со светодиодными лампами благодаря их высокой коммутационной нагрузке до 600 Вт. |
Это делает их идеальными для использования со светодиодными лампами. В следующем примере показано, что важно в этом контексте:
Это в 1706 раз больше номинального тока!
| ОКТО ЕС12-230 | ОКТО ЕС12-УК | ОКТО С12-230 | ОКТО С22-23 | |
| № арт. | 3120130 | 3120131 | 3120120 | 3120122 |
| Тип | Электронный | Электронный | Электромеханический | Электромеханический |
| Количество контактов в качестве замыкающих контактов | 1 | 1 | 1 | 2 |
| Рабочее напряжение | 230 В перем. тока | от 8 В до 230 В | 230 В переменного тока | 230 В переменного тока |
| Напряжение питания/частота управляющего напряжения 1 | 230 В/ 50–60 Гц | 230 В/ 50–60 Гц | 230 В/ 50 Гц | 230 В/ 50 Гц |
Макс. ток переключения (cos φ = 1) | 16 А | 16 А | 16 А | 16 А |
| Макс. нагрузка лампы накаливания | 2600 Вт | 2600 Вт | 1800 Вт | 1800 Вт |
| Макс. нагрузка люминесцентной лампы | 2600 ВА | 2600 ВА | 700 ВА | 700 ВА |
| Переключение через ноль | ✓ | ✓ | – | – |
| Светодиодная коммутационная нагрузка (> 2 Вт) | 600 Вт | 600 Вт | 200 Вт | 200 (400) Вт |
| Ток лампы накаливания | 100 мА | 100 мА | 3 мА | 3 мА |
| Возможно ручное управление | – | – | ✓ | ✓ |
| Беспотенциальное/безопасное сверхнизкое напряжение (SELV) | – | ✓ | ✓ | ✓ |
| Деактивация всех контактов N и L | – | – | – | ✓ |
| Потребление в режиме ожидания | 0,3 Вт | 0,3 Вт | 0,0 Вт | 0,0 Вт |
Подробная информация о продукте:
Theben OKTO S12-230 (электромеханический, 1 замыкающий контакт) Theben OKTO S22-230 (электромеханический, 2 замыкающих контакта) Theben OKTO ES12-230 (электронный, управляющее напряжение 230 В переменного тока) Theben OKTO ES12-UC (электронный, 1 канал/контакт, нормально разомкнутый контакт)
Импульсное реле для шкафа управления
Позиции 1–8 из 8
Быстрый фильтр
В наличии
В наличии
- Артикул:
- 102707
Бистабильное – импульсное реле без памяти, 1 переключающий контакт, управляющее напряжение: 230 В переменного тока.
Для шкафа управления/распределительной коробки. Для управления светодиодным и обычным освещением.
от 17,50 € *
искл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 17,50 €* |
| 10 | 16,63 €* |
| 20 | 16,10 €* |
В наличии
В наличии
- Артикул:
- 102708
Бистабильное – импульсное реле без памяти, 1 переключающий контакт, управляющее напряжение: 24 В переменного/постоянного тока.
Для шкафа управления/распределительной коробки. Для управления светодиодным и обычным освещением.
от 17,90 € *
вкл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 17,90 €* |
| 10 | 17,01 €* |
| 20 | 16,11 €* |
Бестселлеры
Бестселлеры
- Артикул:
- 102725
Бистабильное – импульсное реле с памятью, 1 переключающий контакт, управляющее напряжение: 230 В переменного тока.
Для шкафа управления/распределительной коробки.
от 18,90 € *
вкл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 18,90 €* |
| 10 | 17,96 €* |
| 20 | 17,39 €* |
В наличии
В наличии
- Артикул:
- 102724
Бистабильное – импульсное реле с памятью, 1 переключающий контакт, управляющее напряжение: 24 В переменного/постоянного тока.
Для шкафа управления/распределительной коробки.
от 18,90 € *
вкл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 18,90 €* |
| 10 | 17,96 €* |
| 20 | 17,39 €* |
Бестселлеры
Бестселлеры
- Артикул:
- 102729
Бистабильное импульсное реле ВКЛ/ВЫКЛ с памятью, 1 переключающий контакт, управляющее напряжение: 12–240 В переменного/постоянного тока.
Для шкафа управления/распределительной коробки.
от 18,90 € *
вкл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 18,90 €* |
| 10 | 17,96 €* |
| 20 | 17,39 €* |
Лидеры продаж
Лидеры продаж
- Артикул:
- 102704
Бистабильный – импульсное последовательное реле с памятью, 2 переключающих контакта, универсальное управляющее напряжение 12 .
.. 240 В переменного/постоянного тока. Для шкафа управления/распределительной коробки. Для управления светодиодным и обычным освещением.
от 17,90 € *
вкл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 17,90 €* |
| 10 | 16,90 €* |
| 20 | 15,90 €* |
В наличии
В наличии
- Артикул:
- 102727
Бистабильное – импульсное реле без памяти, 2 нормально разомкнутых контакта, управляющее напряжение: 230 В переменного тока.
Для шкафа управления/распределительной коробки. Для управления светодиодным и обычным освещением.
от 19,50 € *
вкл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 19,50 €* |
| 10 | 18,53 €* |
| 20 | 17,94 €* |
В наличии
В наличии
- Артикул:
- 102726
Бистабильное – импульсное реле без памяти, 2 нормально разомкнутых контакта, управляющее напряжение: 24 В переменного/постоянного тока.
Для шкафа управления/распределительной коробки. Для управления светодиодным и обычным освещением.
от 19,90 € *
вкл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 19,90 €* |
| 10 | 18,91 €* |
| 20 | 18,31 €* |
Позиции 1 – 8 из 8
Импульсные переключатели представляют собой реле (электромагнитные переключатели), которые изменяют свое коммутационное состояние при подаче электрического импульса.
В бытовых установках импульсные выключатели используются для переключения потребителей, управляемых кнопками. Наиболее известное приложение для включения и выключения света в коридоре. Предлагаем импульсные выключатели различного напряжения (12В, 24В, 230В) и конфигурации (нормально разомкнутые, перекидные, нормально замкнутые).
