Простой надежный вч индикатор своими руками. Простые индикаторы СВЧ поля своими руками. TEST Контрольное устройство

Хочу представить схему устройства, которое имеет чувствительность к высокочастотному электромагнитному излучению. В частности, его можно применить для индикации входящих и исходящих вызовов мобильного телефона. Например, если телефон находится на беззвучном режиме, то это устройство позволит быстрее заметить входящий звонок или SMS.

Все это помещается на монтажную плату длиной 7 см.

Большую часть платы занимает схема индикации.

Также здесь присутствует антенна.

Антенной может служить отрезок любого провода длиной не менее 15 см. Я сделал ее в виде спирали, похожую на катушку. Ее свободный конец просто припаян к плате, чтобы он не болтался. Было испробовано много разных форм антенны, но я пришел к выводу, что важнее не форма, а её длина, с которой вы можете поэксперементировать.

Давайте рассмотрим схему.

Здесь собран усилитель на транзисторах.
В качестве транзистора VT1 использован КТ3102ЕМ. Решил выбрать именно его, потому что он имеет очень хорошую чувствительность.

Все остальные транзисторы (VT2-VT10) это 2N3904.

Рассмотрим схему индикации: транзисторы VT4-VT10 здесь являются ключевыми элементами, каждый из которых включает соответствующий светодиод при поступлении сигнала. В роли транзисторов этой шкалы могут быть использованы любые, можно даже КТ315, но при пайке удобнее использовать транзисторы в корпусе ТО-92 из-за удобного расположения выводов.
Здесь использованы пороговые диоды (VD3-VD8), и поэтому в каждый момент времени светится только один светодиод, показывая уровень сигнала. Правда этого не происходит по отношению к излучению мобильного телефона, так как сигнал постоянно пульсирует с большой частотой, вызывая свечение почти всех светодиодов.

Количество, “светодиодно-транзисторных” ячеек не следует делать больше восьми. Номиналы базовых резисторов здесь одинаковые и составляет 1 кОм. Номинал будет зависеть от коэффициента усиления транзисторов, при использовании КТ315 следует тоже использовать резисторы на 1 кОм.

В качестве диодов VD1, VD2 желательно использовать диоды Шоттки, так как они имеют меньшее падение напряжения, однако все работает даже при использовании распространенного 1N4001. Один из них (VD1 или VD2) можно исключить, если индикация будет слишком зашкаливать.
Все остальные диоды (VD3 – VD8) это те же самые 1N4001, но можно попробовать использовать любые имеющиеся под рукой.

Конденсатор С2 – электролитический, его оптимальная емкость от 10 до 22 мкФ, он на доли секунды задерживает погасание светодиодов.

Номинал резисторов R13 И R14 зависит от потребляемого светодиодами тока, и будет лежать в пределе от 300 до 680 Ом, но номинал резистора R13 может быть изменен в зависимости от питающего напряжения или при недостаточной яркости светодиодной шкалы. Вместо него можно припаять подстроечный резистор и добиться желаемой яркости.

На плате имеется переключатель, который включает некий “турбо режим” и пропускает ток в обход резистора R13, вследствие чего увеличивается яркость шкалы. Я его использую при питании от батарейки типа крона, когда она подсаживается и шкала светодиодов тускнеет. На схеме переключатель не указан, т.к. он не обязателен.

После подачи питания светодиод HL8 начинает гореть сразу и просто указывает на то, что устройство включено.

Питается схема напряжением от 5 до 9 Вольт.

Далее можно изготовить для него корпус, например из прозрачного пластика, а в качестве основания можно использовать фольгированный текстолит. Подключив антенну к металлизации платы, возможно удастся повысить чувствительность этого индикатора высокочастотных излучений.

Кстати, на излучение микроволновки он тоже реагирует.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1	Биполярный транзистор	КТ3102ЕМ	1			В блокнот
VT2-VT10	Биполярный транзистор	2N3904	9			В блокнот
VD1	Диод Шоттки	1N5818	1	Любой диод Шоттки		В блокнот
VD2-VD8	Выпрямительный диод	1N4001	7			В блокнот
C1	Керамический конденсатор	1 – 10 нФ	1			В блокнот
C2	Электролитический конденсатор	10 – 22 мкФ	1			В блокнот
R1, R4	Резистор	1 МОм	2			В блокнот
R2	Резистор	470 кОм	1			В блокнот
R3, R5	Резистор	10 кОм	2

Практически каждый начинающий радиолюбитель пробовал собрать радиожучок. На нашем сайте есть немало схем, многие из которых содержат всего один транзистор, катушку и обвязку – несколько резисторов и конденсаторов. Но даже столь простую схему будет нелегко правильно настроить не имея специальных приборов. Про волномер и ВЧ частотомер говорить не будем – как правило начинающие радиолюбители ещё не обзавелись такими сложными и дорогими приборами, но собрать простой детектор ВЧ не просто надо, а обязательно надо.

Ниже показаны детали, для него.

Данный детектор позволяет определить, идёт ли излучение высокой частоты, то есть генерирует ли передатчик хоть какой нибудь сигнал. Конечно он не покажет частоту, но для этого можно воспользоваться обычным ФМ радиоприёмником.

Конструкция ВЧ детектора может быть любой: навесной монтаж или небольшая пластмассовая коробочка, куда поместится стрелочный индикатор и другие детали, а антенну (кусочек толстого провода 5-10 см) выведем наружу. Конденсаторы могут применяться любых типов, допустимо отклонения номиналов деталей в очень широких пределах.

Детали детектора радиочастотных излучений:

– Резистор 1-5 килоом;
– Конденсатор 0,01-0,1 микрофарад;
– Конденсатор 30-100 пикофарад;
– Диод Д9, КД503 или ГД504.
– Стрелочный микроамперметр на 50-100 микроампер.

Сам индикатор может быть любым, даже если он на большой ток или напряжение (вольтметр), просто открываем корпус и убираем шунт внутри прибора, превращая его в микроамперметр.

Если вы не знаете характеристик индикатора, то чтоб узнать на какой он ток, просто подключите к омметру сначала на заведомо известный ток (где указана маркировка) и запомните процент отклонения шкалы.

А потом подключите неизвестный стрелочный прибор и по отклонению стрелки станет понятно, на какой ток он расчитан. Если индикатор на 50 мкА дал полное отклонение, а неизвестный прибор при том же напряжении – половину, значит он на 100 мкА.

Для наглядности собрал детектор ВЧ сигнала навесным монтажом и провёл измерения излучения от свежесобранного ФМ радиомикрофона.

При питании схемы передатчика от 2В (сильно севшая крона), стрелка детектора отклоняется на 10% шкалы. А при свежей батарейке 9В – почти половину.

Обратите внимание – щуп не касается антенны или платы, он ловит ВЧ излучение на некотором расстоянии. Если ткнуть детектором в место пайки антенны – он резко зашкалит. Таким образом можно определить работоспособность схемыы любого передатчика, с частотой до 500 МГц.

Для более высоких частот следует воспользоваться другой, немного более сложной схемой детектора ВЧ. Но для ФМ дипазона 108 МГц его хватит.

Обсудить статью ДЕТЕКТОР ИЗЛУЧЕНИЯ

Описываемые в статье конструкции индикаторов электрического поля могут быть использованы для определения наличия электростатических потенциалов. Эти потенциалы опасны для многих полупроводниковых приборов (микросхем, полевых транзисторов), их наличие может вызвать взрыв пылевого или аэрозольного облака. Индикаторы также могут быть использованы для дистанционного определения наличия электрических полей высокой напряженности (от высоковольтных и высокочастотных установок, электросилового высоковольтного оборудования).

В качестве чувствительного элемента всех конструкций использованы полевые транзисторы, электрическое сопротивление которых зависит от напряжения на их управляющем электроде – затворе. При наведении электрического сигнала на управляющий электрод полевого транзистора электрическое сопротивление сток-исток последнего заметно изменяется. Соответственно, изменяется и величина электрического тока, протекающего через полевой транзистор. Для индикации изменения тока использованы светодиоды. Индикатор (рис.1) содержит три детали: полевой транзистор VT1 – датчик электрического поля, HL1 – индикатор тока, стабилитрон VD1 – элемент защиты полевого транзистора. В качестве антенны использован отрезок толстого изолированного провода длиной 10…15 см. Чем больше длина антенны – тем выше чувствительность устройства.

Индикатор на рис.2 отличается от предыдущего наличием регулируемого источника смещения на управляющем электроде полевого транзистора. Такая добавка объясняется тем, что ток через полевой транзистор зависит от начального смещения на его затворе. Для транзисторов даже одной партии изготовления, а тем более, для транзисторов разных типов, величина начального смещения для обеспечения равного тока через нагрузку заметно отличается. Следовательно, регулируя начальное смещение на затворе транзистора, можно задавать как начальный ток через сопротивление нагрузки (светодиод), так и управлять чувствительностью устройства.

Начальный ток через светодиод рассмотренных схем составляет 2…3 мА. Следующий индикатор (рис.3) использует для индикации три светодиода. В исходном состоянии (при отсутствии электрического поля) сопротивление канала исток-сток полевого транзистора невелико. Ток протекает преимущественно через индикатор включенного состояния устройства – светодиод HL1 зеленого цвета.

Этот светодиод шунтирует цепочку последовательно соединенных светодиодов HL2 и HL3. При наличии внешнего надпорогового электрического поля сопротивление канала исток-сток полевого транзистора возрастает. Происходит плавное или мгновенное отключение светодиода HL1. Ток от источника питания через ограничивающий резистор R1 начинает протекать через последовательно включенные светодиоды HL2 и HL3 красного свечения. Эти светодиоды могут быть установлены слева и справа относительно HL1. Индикаторы электрического поля повышенной чувствительности с использованием составных транзисторов показаны на рис.4 и 5. Принцип их работы соответствует ранее описанным конструкциям. Максимальный ток через светодиоды не должен превышать 20 мА.

Вместо указанных на схемах полевых транзисторов могут быть использованы другие полевые транзисторы (особенно в схемах с регулировкой начального смещения на затворе). Стабилитрон защиты можно использовать другого типа с максимальным напряжением стабилизации 10 В, желательно симметричный. В ряде схем (рис.1, 3, 4) стабилитрон, в ущерб надежности, может быть исключен из схемы. В этом случае во избежание повреждения полевого транзистора не допускается касания антенной заряженного предмета, сама антенна должна быть хорошо изолирована. При этом чувствительность индикатора заметно возрастает. Стабилитрон во всех схемах можно также заменить сопротивлением 10…30 МОм.

Индикаторы электрических полей могут быть использованы для индивидуальной защиты электромонтеров, при поиске мест повреждений электрических сетей. С их помощью определяется наличие электростатических зарядов в полупроводниковом, текстильном производствах, хранилищах легковоспламеняющихся жидкостей. При поиске источников магнитных полей, определении их конфигурации и исследовании полей рассеяния трансформаторов, дросселей и электродвигателей не обойтись без индикаторов магнитных полей.

Схема индикатора высокочастотных излучений показана на рис. 20.1. Сигнал с антенны попадает на детектор, выполненный на германиевом диоде. Далее через Г-образный LC-фильтр сигнал поступает на базу транзистора, в коллекторную цепь которого включен микроамперметр. По нему и определяется мощность высокочастотных излучений.

Для индикации низкочастотных электрических полей используют индикаторы с входным каскадом на полевом транзисторе (рис.

20.2 — 20.7). Первый из них (рис. 20.2) выполнен на основе мультивибратора [ВРЯ 80-28, Р 8/91-76]. Канал полевого транзистора является управляемым элементом, сопротивление которого зависит от величины контролируемого электрического поля. К затвору транзистора подключена антенна. При внесении индикатора в электрическое поле, сопротивление исток — сток полевого транзистора возрастает, и мультивибратор включается.

В телефонном капсюле раздается звуковой сигнал, частота которого зависит от напряженности электрического поля.

Следующие две конструкции по схемам Д. Болотника и Д. Приймака (рис. 20.3 и 20.4) предназначены для поиска неисправностей в новогодних электрических гирляндах [Р 11/88-56]. Индикатор (рис. 20.3) в целом представляет собой резистор с управляемым сопротивлением. Роль такого сопротивления опять же играет канал сток — исток полевого транзистора, дополненного двухкаскадным усилителем постоянного тока. Индикатор (рис. 20.4) выполнен по схеме управляемого низкочастотного генератора.

Он содержит пороговое устройство, усилитель и детектор сигнала, наведенного в антенне переменным электрическим полем. Все эти функции выполняет один транзистор — VT1. На транзисторах VT2 и VT3 собран генератор низкой частоты, работающий в ждущем режиме. Как только антенну устройства приближают к источнику электрического поля, транзистор VT1 включает звуковой генератор.

Индикатор электрического поля (рис. 20.5) предназначен для поиска скрытой проводки, электрических цепей, находящихся под напряжением, индикации приближения к зоне высоковольтных проводов, наличия переменных или постоянных электрических полей [РаЭ 8/00-15].

В устройстве использован заторможенный генератор светозвуковых импульсов, выполненный на аналоге инжекционно-по-левого транзистора (VT2, VT3). При отсутствии электрического поля высокой напряженности сопротивление сток — исток полевого транзистора VT1 невелико, транзистор VT3 закрыт, генерация отсутствует. Ток, потребляемый устройством, составляет единицы, десятки мкА. При наличии постоянного или переменного электрического поля высокой напряженности сопротивление сток — исток полевого транзистора VT1 возрастает, и устройство начинает вырабатывать светозвуковые сигналы. Так, если в качестве антенны использован вывод затвора транзистора VT1, индикатор реагирует на приближение сетевого провода на расстояние около 25 мм.

Потенциометром R3 регулируется чувствительность, резистор R1 задает длительность светозвуковой посылки, конденсатор С1 — частоту их следования, а С2 определяет тембр звукового сигнала.

Для повышения чувствительности в качестве антенны может быть использован отрезок изолированного провода или телескопическая антенна. Для защиты транзистора VT1 от пробоя параллельно переходу затвор — исток стоит подключить стабилитрон или высокоомный резистор.

Индикатор электрических и магнитных полей (рис. 20.6) содержит релаксационный генератор импульсов. Он выполнен на биполярном лавинном транзисторе (транзистор микросхемы К101КТ1А, управляемый электронным ключом на полевом транзисторе типа КП103Г), к затвору которого подключена антенна. Для задания рабочей точки генератора (срыв генерации в отсутствии индицируемых электрических полей) используют резисторы R1 и R2. Генератор импульсов через конденсатор С1 нагружен на высокоомные головные телефоны. При наличии переменного электрического поля (или перемещении предметов, несущих электростатические заряды) на антенне и, соответственно, затворе полевого транзистора появляется сигнал переменного тока, что приводит к изменению электрического сопротивления перехода сток — исток с частотой модуляции. В соответствии с этим релаксационный генератор начинает генерировать пачки модулированных импульсов, а в головных телефонах будет прослушиваться звуковой сигнал.

Чувствительность прибора (дальность обнаружения токонесущего провода сети 220 В 50 Гц) составляет 15…20 см. В качестве антенны использован стальной штырь 300×3 мм. При напряжении питания 9 В ток, потребляемый индикатором в режиме молчания, составляет 100 мкА, в рабочем режиме — 20 мкА.

Индикатор магнитных полей (рис. 20.6) выполнен на втором транзисторе микросхемы. Нагрузкой второго генератора является высокоомный головной телефон. Сигнал переменного тока, снимаемый с индуктивного датчика магнитного поля L1, через переходной конденсатор С1 подается на базу лавинного транзистора, не связанную по постоянному току с другими элементами схемы («плавающая» рабочая точка). В режиме индикации переменного магнитного поля напряжение на управляющем электроде (базе) лавинного транзистора периодически изменяется, изменяется также и напряжение лавинного пробоя коллекторного перехода и, в связи с этим, частота и продолжительность генерации.

Индикатор (рис. 20.7) изготовлен на основе делителя напряжения, одним из элементов которого является полевой транзистор VT1, сопротивление перехода сток — исток которого определяется потенциалом управляющего электрода (затвора) с подключенной к нему антенной [Рк 6/00-19]. К резистивному делителю напряжения подключен релаксационный генератор импульсов на лавинном транзисторе VT2, работающий в ждущем режиме. Уровень начального напряжения (порог срабатывания), подаваемого на релаксационный генератор импульсов, устанавливается потенциометром R1.

Для предотвращения пробоя управляющего перехода полевого транзистора в схему введена защита (при отключении источника питания цепь затвор — исток закорочена). Повышение уровня громкости звукового сигнала достигается введением усилителя на биполярном транзисторе VT3. В качестве нагрузки выходного транзистора VT3 можно использовать низкоомный телефонный капсюль.

Для упрощения схемы высокоомный телефонный капсюль, например, ТОН-1, ТОН-2 (либо «среднеомный» — ТК-67, ТМ-2) может быть включен вместо резистора R3. В этом случае надобность в использовании элементов VT3, R4, С2 отпадает. Разъем, в который включается телефон, для снижения габаритов устройства, может одновременно служить выключателем питания.

При отсутствии входного сигнала сопротивление перехода сток — исток полевого транзистора составляет несколько сотен Ом, и напряжение, снимаемое с движка потенциометра на питание релаксационного генератора импульсов, мало. При появлении сигнала на управляющем электроде полевого транзистора сопротивление перехода сток — исток последнего возрастает пропорционально уровню входного сигнала до единиц, сотен кОм. Это приводит к увеличению напряжения, подаваемого на релаксационный генератор импульсов до величины, достаточной для возникновения колебаний, частота которых определяется произведением R4C1. Потребляемый устройством ток при отсутствии сигнала — 0,6 мА, в режиме индикации — 0,2…0,3 мА. Дальность обнаружения токонесущего провода сети 220 В 50 Гц при длине штыревой антенны 10 см составляет 10…100 см.

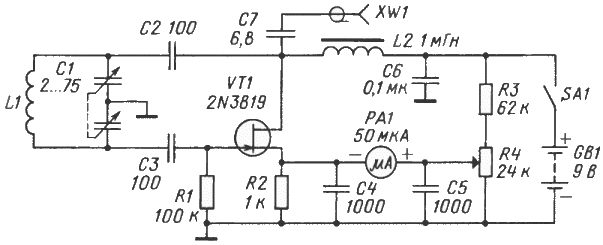

Индикатор высокочастотного электрического поля (рис. 20.8) [МК 2/86-13] отличается от аналога (рис. 20.1) тем, что его выходная часть выполнена по мостовой схеме, имеющей повышенную чувствительность. Резистор R1 предназначен для балансировки схемы (установки стрелки прибора на ноль).

Ждущий мультивибратор (рис. 20.9) использован для индикации сетевого напряжения [МК 7/88-12]. Индикатор работает при приближении его антенны к сетевому проводу (220 В) на расстояние 2. ..3 см. Частота генерации для приведенных на схеме номиналов близка к 1 Гц.

Индикаторы магнитных полей по схемам, представленным на рис. 20.10 — 20.13, имеют индуктивные датчики, в качестве которых может быть использован телефонный капсюль без мембраны, либо многовитковая катушка индуктивности с железным сердечником.

Индикатор (рис. 20.10) выполнен по схеме радиоприемника 2-V-0. Он содержит датчик, двухкаскадный усилитель, детектор с удвоением напряжения и показывающий прибор.

Индикаторы (рис. 20.11, 20.12) имеют светодиодную индикацию и предназначены для качественной индикации магнитных полей [Р 8/91-83; Р 3/85-49].

Более сложную конструкцию имеет индикатор по схеме И.П. Шелестова, изображенный на рис. 20.13. Датчик магнитного поля подключен к управляющему переходу полевого транзистора, в цепь истока которого включено сопротивление нагрузки R1. Сигнал с этого сопротивления усиливается каскадом на транзисторе VT2. Далее в схеме использован компаратор на микросхеме DA1 типа К554САЗ. Компаратор сравнивает уровни двух сигналов: напряжения, снимаемого с регулируемого резистивного делителя R4, R5 (регулятора чувствительности) и напряжения, снимаемого с коллектора транзистора VT2. На выходе компаратора включен светодиодный индикатор.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

Индикатор ВЧ поля может потребоваться при налаживании радиостанции, при определении наличия радиосмога, при поиске источника радиосмога и при обнаружении скрытых передатчиков и сотовых телефонов. Прибор простой и надежный. Собирается своими руками. Все детали куплены на Алиэкспресс по смешной цене. Даны простые рекомендации с фото и видео.

Как работает схема индикатора ВЧ поля

ВЧ сигнал поступает на антенну, селектируется на катушке L , выпрямляется диодом 1SS86 и через конденсатор емкостью 1000 пФ выпрямленный сигнал поступает на усилитель сигнала на трех транзисторах 8050. Нагрузкой усилителя является светодиод. Схема питается напряжением 3-12 вольт.

Конструкция индикатора ВЧ поля

Автор для контроля правильности работы индикатора ВЧ поля сначала собрал схему на макетной плате. Далее все детали, кроме антенны и батареи питания размещаются на печатной плате размером 2.2 см × 2.8 см. Пайка осуществляется своими руками и не должна вызвать сложностей. Расшифровка цветовой кодировки резисторов приведена на фото. На чувствительность индикатора поля в конкретном диапазоне частот будут влиять параметры катушки L. Автор для катушки намотал 6 витков провода на толстый стержень шариковой ручки. Производитель рекомендует 5-10 витков для катушки. Также сильное влияние на работу индикатора будет оказывать длина антенны. Длина антенны определяется опытным путем. В сильных ВЧ загрязнениях светодиод будет гореть постоянно и укорочение длины антенны станет единственным способом корректной работы индикатора.

Индикатор на макетной плате Детали на плате индикатора

Пример работы индикатора показан на видео. С помощью индикатора можно контролировать работу передатчика, сотового телефона или наличия какого то скрытого ВЧ сигнала, естественно, в зоне чувствительности индикатора. В спокойной эфирной обстановке вполне возможна работа индикатора в качестве сигнализатора приближающейся грозы. Набор деталей можно купить на Алиэкспресс по следующей ссылке http://ali.pub/1acnth (цена смешная). Схема имеет потенциал по модернизации и усовершенствования, например, в части детектирования сигнала, усиление селективности или индикации ВЧ поля.

Тематические материалы:

Частотный преобразователь Руководство по наладке и эксплуатации модуля мониторинга mcx “Monitor Module” на базе серии контроллеров mcx Инструкция автоматики вентиляции контроллера данфосс мсх Фильтры для частотных преобразователей Конструкция и область применения высокочастотных фильтров синфазных помех Частотный преобразователь Частотный преобразователь 220 в выход 380 Газоанализатор эсса со сн4 Понятие и назначение мемориального ордера на предприятии Мемориальный ордер Как распознать покупателя-мошенника в интернет-магазине? Выгодные партнерские программы для заработка в интернете – рейтинг самых надежных и прибыльных

Обновлено: 09. 09.2021

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Схемы индикатори электрических полей (13 схем). Детектор излучения Мостовая диодная схема индикатора поля

Рассмотрим простейший индикатор напряженности электромагнитного поля в диапазоне 27 МГц. Принципиальная схема прибора приведена на рис. 5.17. Он состоит из антенны, колебательного контура L1C1, диода VD1. конденсатора С2 и измерительного прибора.
Работает устройство следующим образом. Через антенну на колебательный контур поступают ВЧ колебания. Контур отфильтровывает колебания диапа­зона 27 МГц из смеси частот. Выделенные колебания ВЧ детектируются дио­дом VD1, благодаря чему на выход диода проходят только положительные по­луволны принимаемых частот. Огибающая этих частот представляет собой НЧ колебания. Остатки ВЧ колебаний фильтруются конденсатором С2. При этом При этом через измерительный прибор потечет ток. который содержит переменную и по­стоянную составляющие. Измеряемый прибором постоянный ток примерно про­порционален напряженности поля, действующей в месте приема. Этот детектор можно выполнить в виде приставки к любому тестеру.
Катушка L1 диаметром 7 мм с подстроечным сердечником имеет 10 витков провода ПЭВ-1 0.5 мм. Антенна выполнена на стальной проволоки длиной 50 см

Рис. 5.17 Простейший индикатор напряженности поля диапазона 27 МГц

Чувствительность прибора можно значительно повысить, если перед детек­тором установить усилитель ВЧ. Принципиальная схема такого устройства представлена на рис. 5.18. Эта схема, по сравнению с предыдущей, имеет более высокую чувствительность передатчика. Теперь излучение может быть зафик­сировано на расстоянии несколько метров.

Ри c 5.18 Индикатор с усилителем ВЧ

Высокочастотный транзистор VT1 включен по схеме с обшей базой и рабо­тает в качестве селективного усилителя. Колебательный контур L1C2 включен в его коллекторную цепь. Связь контура с детектором осуществляется через отвод от катушки L1. Конденсатор СЗ отфильтровывает высокочастотные со­ставляющие. Резистор R3 и конденсатор С4 выполняют функцию фильтра НЧ.
Катушка L1 намотана на каркасе с подстроечным сердечником диаметром 7 мм проводом ПЭВ-1 0.5 мм. Антенна выполнена из стальной проволоки длиной около 1 м.
Для высокочастотного диапазона 430 МГц можно также собрать очень про­стую конструкцию индикатора напряженности ноля. Принципиальная схема такого прибора приведена на рис. 5.19. а. Индикатор, схема которого показана на рис. 5.19. б, позволяет оп|>елелить направление на источник излучения.

а) б) Рис 5 19 Индикаторы диапазона 430 МГц

Часто возникает необходимость произвести простейшую проверку исправности передатчика RC, исправен ли он и его антенна, излучает ли передатчик в эфир электромагнитные волны. В этом случае большую помощь окажет простейший индикатор электромагнитного поля. С его помощью можно проверить работу выходного каскада любого передатчика используемого в моделизме в диапазоне от нескольких МГц и до 2,5 ГГц. Им можно так же проверить работу сотового телефона на передачу.

В основе приборчика применён детектор с удвоением напряжения на СВЧ диодах типа КД514 советского производства. Принцип работы понятен из принципиальной схемы. К точке соединения диодов подключается антенна длиной 20…..25 см из проволоки диам. 1…..2 мм. К диодам подключен фильтрующий конденсатор (трубчатый, керамический) емкостью примерно 2200 пкФ. Диоды с конденсатором подпаиваются к клеммам микроамперметра, который является прибором индикации наличия электромагнитного поля. Катод правого по схеме диода подпаивается к клемме “+” , а анод левого по схеме диода подпаивается к клемме “-“. Антенна индикатора может располагаться на расстоянии от нескольких сантиметров (передатчик на 2,4 ГГц или сотовый телефон) до 1 метра,
если передатчик работает в диапазоне 27………40 Мгц. Такие передатчики имеют телескопическую антенну.
Все детали расположены на кусочке текстолита. Фильтрующий конденсатор расположен снизу платки и его на фото не видно.

Принципиальная схема

Фотографии.

Индикаторы электрических полей могут быть использованы для индивидуальной защиты электромонтеров, при поиске мест повреждений электрических сетей. С их помощью определяется наличие электростатических зарядов в полупроводниковом, текстильном производствах, хранилищах легковоспламеняющихся жидкостей. При поиске источников магнитных полей, определении их конфигурации и исследовании полей рассеяния трансформаторов, дросселей и электродвигателей не обойтись без индикаторов магнитных полей.

Схема индикатора высокочастотных излучений показана на рис. 20.1. Сигнал с антенны попадает на детектор, выполненный на германиевом диоде. Далее через Г-образный LC-фильтр сигнал поступает на базу транзистора, в коллекторную цепь которого включен микроамперметр. По нему и определяется мощность высокочастотных излучений.

Для индикации низкочастотных электрических полей используют индикаторы с входным каскадом на полевом транзисторе (рис. 20.2 — 20.7). Первый из них (рис. 20. 2) выполнен на основе мультивибратора [ВРЯ 80-28, Р 8/91-76]. Канал полевого транзистора является управляемым элементом, сопротивление которого зависит от величины контролируемого электрического поля. К затвору транзистора подключена антенна. При внесении индикатора в электрическое поле, сопротивление исток — сток полевого транзистора возрастает, и мультивибратор включается.

В телефонном капсюле раздается звуковой сигнал, частота которого зависит от напряженности электрического поля.

Следующие две конструкции по схемам Д. Болотника и Д. Приймака (рис. 20.3 и 20.4) предназначены для поиска неисправностей в новогодних электрических гирляндах [Р 11/88-56]. Индикатор (рис. 20.3) в целом представляет собой резистор с управляемым сопротивлением. Роль такого сопротивления опять же играет канал сток — исток полевого транзистора, дополненного двухкаскадным усилителем постоянного тока. Индикатор (рис. 20.4) выполнен по схеме управляемого низкочастотного генератора. Он содержит пороговое устройство, усилитель и детектор сигнала, наведенного в антенне переменным электрическим полем. Все эти функции выполняет один транзистор — VT1. На транзисторах VT2 и VT3 собран генератор низкой частоты, работающий в ждущем режиме. Как только антенну устройства приближают к источнику электрического поля, транзистор VT1 включает звуковой генератор.

Индикатор электрического поля (рис. 20.5) предназначен для поиска скрытой проводки, электрических цепей, находящихся под напряжением, индикации приближения к зоне высоковольтных проводов, наличия переменных или постоянных электрических полей [РаЭ 8/00-15].

В устройстве использован заторможенный генератор светозвуковых импульсов, выполненный на аналоге инжекционно-по-левого транзистора (VT2, VT3). При отсутствии электрического поля высокой напряженности сопротивление сток — исток полевого транзистора VT1 невелико, транзистор VT3 закрыт, генерация отсутствует. Ток, потребляемый устройством, составляет единицы, десятки мкА. При наличии постоянного или переменного электрического поля высокой напряженности сопротивление сток — исток полевого транзистора VT1 возрастает, и устройство начинает вырабатывать светозвуковые сигналы. Так, если в качестве антенны использован вывод затвора транзистора VT1, индикатор реагирует на приближение сетевого провода на расстояние около 25 мм.

Потенциометром R3 регулируется чувствительность, резистор R1 задает длительность светозвуковой посылки, конденсатор С1 — частоту их следования, а С2 определяет тембр звукового сигнала.

Для повышения чувствительности в качестве антенны может быть использован отрезок изолированного провода или телескопическая антенна. Для защиты транзистора VT1 от пробоя параллельно переходу затвор — исток стоит подключить стабилитрон или высокоомный резистор.

Индикатор электрических и магнитных полей (рис. 20.6) содержит релаксационный генератор импульсов. Он выполнен на биполярном лавинном транзисторе (транзистор микросхемы К101КТ1А, управляемый электронным ключом на полевом транзисторе типа КП103Г), к затвору которого подключена антенна. Для задания рабочей точки генератора (срыв генерации в отсутствии индицируемых электрических полей) используют резисторы R1 и R2. Генератор импульсов через конденсатор С1 нагружен на высокоомные головные телефоны. При наличии переменного электрического поля (или перемещении предметов, несущих электростатические заряды) на антенне и, соответственно, затворе полевого транзистора появляется сигнал переменного тока, что приводит к изменению электрического сопротивления перехода сток — исток с частотой модуляции. В соответствии с этим релаксационный генератор начинает генерировать пачки модулированных импульсов, а в головных телефонах будет прослушиваться звуковой сигнал.

Чувствительность прибора (дальность обнаружения токонесущего провода сети 220 В 50 Гц) составляет 15…20 см. В качестве антенны использован стальной штырь 300×3 мм. При напряжении питания 9 В ток, потребляемый индикатором в режиме молчания, составляет 100 мкА, в рабочем режиме — 20 мкА.

Индикатор магнитных полей (рис. 20.6) выполнен на втором транзисторе микросхемы. Нагрузкой второго генератора является высокоомный головной телефон. Сигнал переменного тока, снимаемый с индуктивного датчика магнитного поля L1, через переходной конденсатор С1 подается на базу лавинного транзистора, не связанную по постоянному току с другими элементами схемы («плавающая» рабочая точка). В режиме индикации переменного магнитного поля напряжение на управляющем электроде (базе) лавинного транзистора периодически изменяется, изменяется также и напряжение лавинного пробоя коллекторного перехода и, в связи с этим, частота и продолжительность генерации.

Индикатор (рис. 20.7) изготовлен на основе делителя напряжения, одним из элементов которого является полевой транзистор VT1, сопротивление перехода сток — исток которого определяется потенциалом управляющего электрода (затвора) с подключенной к нему антенной [Рк 6/00-19]. К резистивному делителю напряжения подключен релаксационный генератор импульсов на лавинном транзисторе VT2, работающий в ждущем режиме. Уровень начального напряжения (порог срабатывания), подаваемого на релаксационный генератор импульсов, устанавливается потенциометром R1.

Для предотвращения пробоя управляющего перехода полевого транзистора в схему введена защита (при отключении источника питания цепь затвор — исток закорочена). Повышение уровня громкости звукового сигнала достигается введением усилителя на биполярном транзисторе VT3. В качестве нагрузки выходного транзистора VT3 можно использовать низкоомный телефонный капсюль.

Для упрощения схемы высокоомный телефонный капсюль, например, ТОН-1, ТОН-2 (либо «среднеомный» — ТК-67, ТМ-2) может быть включен вместо резистора R3. В этом случае надобность в использовании элементов VT3, R4, С2 отпадает. Разъем, в который включается телефон, для снижения габаритов устройства, может одновременно служить выключателем питания.

При отсутствии входного сигнала сопротивление перехода сток — исток полевого транзистора составляет несколько сотен Ом, и напряжение, снимаемое с движка потенциометра на питание релаксационного генератора импульсов, мало. При появлении сигнала на управляющем электроде полевого транзистора сопротивление перехода сток — исток последнего возрастает пропорционально уровню входного сигнала до единиц, сотен кОм. Это приводит к увеличению напряжения, подаваемого на релаксационный генератор импульсов до величины, достаточной для возникновения колебаний, частота которых определяется произведением R4C1. Потребляемый устройством ток при отсутствии сигнала — 0,6 мА, в режиме индикации — 0,2…0,3 мА. Дальность обнаружения токонесущего провода сети 220 В 50 Гц при длине штыревой антенны 10 см составляет 10…100 см.

Индикатор высокочастотного электрического поля (рис. 20.8) [МК 2/86-13] отличается от аналога (рис. 20.1) тем, что его выходная часть выполнена по мостовой схеме, имеющей повышенную чувствительность. Резистор R1 предназначен для балансировки схемы (установки стрелки прибора на ноль).

Ждущий мультивибратор (рис. 20.9) использован для индикации сетевого напряжения [МК 7/88-12]. Индикатор работает при приближении его антенны к сетевому проводу (220 В) на расстояние 2…3 см. Частота генерации для приведенных на схеме номиналов близка к 1 Гц.

Индикаторы магнитных полей по схемам, представленным на рис. 20.10 — 20.13, имеют индуктивные датчики, в качестве которых может быть использован телефонный капсюль без мембраны, либо многовитковая катушка индуктивности с железным сердечником.

Индикатор (рис. 20.10) выполнен по схеме радиоприемника 2-V-0. Он содержит датчик, двухкаскадный усилитель, детектор с удвоением напряжения и показывающий прибор.

Индикаторы (рис. 20.11, 20.12) имеют светодиодную индикацию и предназначены для качественной индикации магнитных полей [Р 8/91-83; Р 3/85-49].

Более сложную конструкцию имеет индикатор по схеме И.П. Шелестова, изображенный на рис. 20.13. Датчик магнитного поля подключен к управляющему переходу полевого транзистора, в цепь истока которого включено сопротивление нагрузки R1. Сигнал с этого сопротивления усиливается каскадом на транзисторе VT2. Далее в схеме использован компаратор на микросхеме DA1 типа К554САЗ. Компаратор сравнивает уровни двух сигналов: напряжения, снимаемого с регулируемого резистивного делителя R4, R5 (регулятора чувствительности) и напряжения, снимаемого с коллектора транзистора VT2. На выходе компаратора включен светодиодный индикатор.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

Индикатор ВЧ поля может потребоваться при налаживании радиостанции, при определении наличия радиосмога, при поиске источника радиосмога и при обнаружении скрытых передатчиков и сотовых телефонов. Прибор простой и надежный. Собирается своими руками. Все детали куплены на Алиэкспресс по смешной цене. Даны простые рекомендации с фото и видео.

Как работает схема индикатора ВЧ поля

ВЧ сигнал поступает на антенну, селектируется на катушке L , выпрямляется диодом 1SS86 и через конденсатор емкостью 1000 пФ выпрямленный сигнал поступает на усилитель сигнала на трех транзисторах 8050. Нагрузкой усилителя является светодиод. Схема питается напряжением 3-12 вольт.

Конструкция индикатора ВЧ поля

Автор для контроля правильности работы индикатора ВЧ поля сначала собрал схему на макетной плате. Далее все детали, кроме антенны и батареи питания размещаются на печатной плате размером 2.2 см × 2.8 см. Пайка осуществляется своими руками и не должна вызвать сложностей. Расшифровка цветовой кодировки резисторов приведена на фото. На чувствительность индикатора поля в конкретном диапазоне частот будут влиять параметры катушки L. Автор для катушки намотал 6 витков провода на толстый стержень шариковой ручки. Производитель рекомендует 5-10 витков для катушки. Также сильное влияние на работу индикатора будет оказывать длина антенны. Длина антенны определяется опытным путем. В сильных ВЧ загрязнениях светодиод будет гореть постоянно и укорочение длины антенны станет единственным способом корректной работы индикатора.

Индикатор на макетной плате Детали на плате индикатора

Пример работы индикатора показан на видео. С помощью индикатора можно контролировать работу передатчика, сотового телефона или наличия какого то скрытого ВЧ сигнала, естественно, в зоне чувствительности индикатора. В спокойной эфирной обстановке вполне возможна работа индикатора в качестве сигнализатора приближающейся грозы. Набор деталей можно купить на Алиэкспресс по следующей ссылке http://ali.pub/1acnth (цена смешная). Схема имеет потенциал по модернизации и усовершенствования, например, в части детектирования сигнала, усиление селективности или индикации ВЧ поля.

Я был сильно удивлён, когда мой простенький самодельный детектор-индикатор, зашкалил рядомс работающей СВЧ печкой в нашей рабочей столовой. Она же вся экранирована, может неисправность какая? Решил проверить свою, новую печь, ей практически не пользовались. Индикатор тоже отклонился на всю шкалу!

Такой простенький индикатор я собираю за короткое время каждый раз, когда выезжаю на полевые испытания приемно-передающей аппаратуры. Очень помогает в работе, не надо таскать за собой массу приборов, простой самоделкой работоспособность передатчика всегда легко проверить, (где антенный разъём не до конца довернули, или питание забыли включить). Заказчикам такой стиль ретро-индикатора очень нравится, приходится оставлять в подарок.

Достоинство – это простота конструкции и отсутствие питания. Вечный прибор.

Делается легко, намного проще, чем точно такой же « » средневолнового диапазона. Вместо сетевого удлинителя (катушки индуктивности) – кусок медного провода, по аналогии можно несколько проводов параллельно, хуже не будет. Сам провод в виде окружности длиной 17 см, толщинойне менее 0,5 мм (для большей гибкости использую три таких провода) является как колебательным контуром внизу, так и рамочной антенной верхней части диапазона, который составляет от 900 до 2450 МГц (выше не проверял работоспособность). Можно применить более сложную направленную антенну и согласование с входом, но такое отступление не будет соответствовать названию темы. Переменный, построечныйили просто конденсатор (он же тазик) не нужен, на СВЧ – два соединения рядом, уже конденсатор.

Германиевый диод искать не надо, его заменит PIN диод HSMP : 3880, 3802, 3810, 3812 и т.д., или HSHS 2812, (я его использовал). Хотите продвинуться выше частоты СВЧ печки (2450 МГц), выбирайте диоды с меньшей ёмкостью (0,2 пФ), возможно подойдут диоды HSMP -3860 – 3864. При монтаже не перегрейте. Паять надо точечно-быстро, за 1 сек.

Вместо высокоомных наушников – стрелочный индикатор.Магнитоэлектрическая система имеет преимущество – инерционность. Помогает плавно двигаться стрелке конденсатор фильтра (0,1 мкФ). Чем выше сопротивление индикатора, тем чувствительнее измеритель поля (сопротивления моих индикаторов составляет от 0,5 до 1,75 кОм). Заложенная в отклоняющейся или подёргивающейся стрелке информация действует на присутствующих магически.

Такой индикатор поля, установленный рядом с головой разговаривающей по мобильному телефону, сначала вызовет на лице изумление, возможно, вернёт человека к действительности, спасёт от возможных заболеваний.

Если есть ещё силы и здоровье обязательно ткните мышкой в одну из этих статей.

Вместо стрелочного прибора можно использовать тестер, который будет измерять постоянное напряжение на самом чувствительном пределе.

Схема индикатора СВЧ со светодиодом.

Индикатор СВЧ со светодиодом.

Попробовал в качестве индикатора светодиод . Такую конструкцию можно оформить в виде брелка, используя плоскую 3-х вольтовою батарейку, или вставить в пустой корпус мобильного телефона. Дежурный ток устройства 0,25 мА, рабочий ток напрямую зависит от яркости светодиода и составит около 5 мА. Напряжение, выпрямленное диодом, усиливается операционным усилителем, накапливается на конденсаторе и открывает ключевое устройство на транзисторе, который включает светодиод.

Если стрелочный индикатор без батарейки отклонялся в радиусе 0,5 – 1 метра, то цветомузыка на диоде отодвинулась до 5 метров, как от сотового телефона, так и от СВЧ печки. Насчёт цветомузыки не ошибся, сами убедитесь, что максимальная мощность будет только при разговоре по мобильному телефону и при постороннем громком шуме.

Регулировка.

Я собирал несколько таких индикаторов, и заработали они сразу. Но всё же нюансы бывают. Во включённом состоянии на всех выводах микросхемы, кроме пятого, напряжение должно быть равно 0. Если это условие не выполнено, соедините первый вывод микросхемы через резистор 39 кОм с минусом (землёй). Встречается, что конфигурация СВЧ диодов в сборке не совпадает с чертежом, поэтому надо придерживаться электрической схемы, а перед установкой я бы советовал прозвонить диоды на их соответствие.

Для удобства пользования можно ухудшить чувствительность, уменьшив резистор 1мОм, или уменьшить длину витка провода. С приведёнными номиналами поля СВЧ базовых телефонных станций чувствует в радиусе 50 – 100 м.
С таким индикатором можно составить экологическую карту своего района и выделить места, где нельзя зависать с колясками или долго засиживаться с детьми.

Находиться под антеннами базовых станций безопаснее, чем в радиусе 10 – 100 метров от них.

Благодаря этому прибору я пришёл к выводу,какие мобильные телефоны лучше, то есть имеют меньшее излучение. Поскольку это не реклама, то скажу сугубо конфиденциально, шёпотом. Лучшие телефоны – это современные, с выходом в Интернет, чем дороже, тем лучше.

Аналоговый индикатор уровня.

Я решил попробовать чуть усложнить индикатор СВЧ, для чего добавил в него аналоговый измеритель уровня. Для удобства использовал ту же элементную базу. На схеме три операционных усилителя постоянного тока с разным коэффициентом усиления. В макете я остановился на 3-х каскадах, хотя запланировать можно и 4-е, используя микросхему LMV 824 (4-е ОУ в одном корпусе). Применив питание от 3, (3,7 телефонный аккумулятор) и 4,5 вольта пришёл к выводу, что можно обойтись без ключевого каскада на транзисторе. Таким образом, получилась одна микросхема, свч диод и 4-е светодиода. Учитывая условия сильных электромагнитных полей, в которых будет работать индикатор, использовал по всем входам, по цепям обратной связи и по питанию ОУ блокировочные и фильтрующие конденсаторы.
Регулировка.
Во включённом состоянии на всех выводах микросхемы, кроме пятого, напряжение должно быть равно 0. Если это условие не выполнено, соедините первый вывод микросхемы через резистор 39 кОм с минусом (землёй). Встречается, что конфигурация СВЧ диодов в сборке не совпадает с чертежом, поэтому надо придерживаться электрической схемы, а перед установкой я бы советовал прозвонить диоды на их соответствие.

Данный макет уже прошёл испытания.

Интервал от 3-х горящих светодиодов до полностью потушенных составляет около 20 дБ.

Питание от 3-х до 4,5 вольт. Дежурный ток от 0,65 до 0,75 мА. Рабочий ток при загорании 1-го светодиода составляет от 3 до 5 мА.

Этот индикатор СВЧ поля на микросхеме с 4-я ОУ собрал Николай.
Вот его схема.

Размеры и маркировка выводов микросхемы LMV824.

Монтаж индикатора СВЧ на микросхеме LMV824.

Аналогичная по параметрам микросхема MC 33174D , включающая в себя четыре операционных усилителя, выполненная в дип-корпусе имеет больший размер, а поэтому более удобна для радиолюбительского монтажа. Электрическая конфигурация выводов полностью совпадает с микросхемой L МV 824. На микросхеме MC 33174D я сделал макет СВЧ индикатора на четыре светодиода. Между выводами 6 и 7 микросхемы добавлен резистор 9,1 кОм и параллельно ему конденсатор 0,1 мкФ. Седьмой вывод микросхемы, через резистор 680 Ом соединяется с 4-м светодиодом. Типоразмер деталей 06 03. Питание макета от литиевого элемента 3,3 – 4,2 вольта.

Индикатор на микросхеме МС33174.

Оборотная сторона.

Оригинальную конструкцию экономичного индикатора поля имеет сувенир сделанный в Китае. В этой недорогой игрушке есть: радиоприёмник, часы с датой, градусник и, наконец, индикатор поля. Бескорпусная, залитая микросхема потребляет ничтожно мало энергии, поскольку работает в режиме таймирования, на включение мобильного телефона реагирует с расстояния 1 метра, имитируя несколько секунд светодиодной индикацией аварийную сигнализацию передними фарами. Такие схемы выполняются на программируемых микропроцессорах с минимальным количеством деталей.

Дополнение к комментариям.

Селективные измерители поля для любительского диапазона 430 – 440 МГц
и для диапазона PMR (446 МГц).

Индикаторы СВЧ полей для любительских диапазонов от 430 до 446 МГц можно сделать селективными, добавив дополнительный контур L к Ск, где L к представляет собой виток провода диаметром 0,5 мм и длиной 3 см, а Ск – подстроечный конденсатор с номиналом 2 – 6 пФ. Сам виток провода, как вариант, можно изготовить в виде 3-х витковой катушки, с шагом намотанной на оправке диаметром 2 мм тем же проводом. К контуру необходимо подсоединить антенну в виде отрезка провода длиной 17 см через конденсатор связи 3.3 пФ.

Диапазон 430 – 446 МГц. Вместо витка катушка с шаговой намоткой.

Схема на диапазоны 430 – 446 МГц.

Монтаж на частотный диапазон 430 – 446 МГц.

Кстати, если серьёзно заниматься СВЧ измерением отдельных частот, то можно вместо контура использовать селективные фильтры на ПАВ-ах. В столичных радиомагазинах их ассортимент в настоящее время более чем достаточен. В схему необходимо будет добавить ВЧ трансформатор после фильтра.

Но это уже другая тема, не отвечающая названию поста.

Простой надежный КВ индикатор своими руками. Простые индикаторы микроволнового поля своими руками. ТЕСТ Устройство управления

Хочу представить схему устройства, чувствительного к высокочастотному электромагнитному излучению. В частности, его можно использовать для индикации входящих и исходящих вызовов. мобильный телефон. Например, если телефон находится в беззвучном режиме, то это устройство позволит быстро заметить входящий звонок или СМС.

Все это размещено на плате длиной 7 см.

Большую часть платы занимает схема дисплея.

Здесь же находится антенна.

Антенной может быть кусок любого провода длиной не менее 15 см. Я сделал его в виде спирали, похожей на катушку. Его свободный конец просто припаивается к плате, чтобы он не болтался. Было опробовано множество различных форм антенн, но я пришел к выводу, что важна не форма, а длина, с которой можно экспериментировать.

Давайте посмотрим на схему.

Вот усилитель на транзисторах. В качестве транзистора VT1 используется КТ3102ЕМ
. Я решил выбрать его, потому что он имеет очень хорошую чувствительность.

Все остальные транзисторы (VT2-VT10) 2N3904.

Рассмотрим схему индикации: ключевыми элементами здесь являются транзисторы VT4-VT10, каждый из которых при получении сигнала включает соответствующий светодиод. Транзисторы этой шкалы можно использовать любые, можно даже КТ315, но при пайке удобнее использовать транзисторы в ТО-92 пакет из-за удобного расположения штифтов. Здесь используются пороговые диоды
(VD3-VD8), и поэтому единовременно горит только один светодиод, показывающий уровень сигнала. Правда, по отношению к излучению мобильного телефона этого не происходит, так как сигнал постоянно пульсирует с высокой частотой, вызывая свечение практически всех светодиодов.

Количество ячеек “LED-транзистор” не должно быть более восьми. Номиналы базовых резисторов здесь одинаковые и составляют 1 кОм. Рейтинг будет зависеть от коэффициента усиления транзисторов; при использовании КТ315 также следует использовать резисторы номиналом 1 кОм.

В качестве диодов VD1, VD2 желательно использовать диоды Шоттки, так как они имеют меньшее падение напряжения, но все работает даже при использовании распространенных 1N4001. Один из них (VD1 или VD2) может быть исключен, если индикация становится слишком высокой.
Все остальные диоды (VD3 – VD8) такие же 1N4001, но можно попробовать использовать любые, которые есть под рукой.

Конденсатор С2 электролитический, его оптимальная емкость от 10 до 22 мкФ, задерживает погасание светодиодов на доли секунды.

Величина резисторов R13 и R14 зависит от тока, потребляемого светодиодами, и будет находиться в пределах от 300 до 680 Ом, но номинал резистора R13 можно изменить в зависимости от напряжения питания или если шкала светодиода не достаточно яркий. Вместо этого можно впаять подстроечный резистор и добиться нужной яркости.

На плате есть переключатель, который включает некий “турбо-режим” и пропускает ток вокруг резистора R13, в результате чего яркость шкалы увеличивается. Пользуюсь при питании от батарейки крона, когда садится и тускнеет светодиодная шкала. Переключатель на схеме не указан, т.к. это не требуется.

После подачи питания сразу начинает гореть светодиод HL8 и просто указывает на то, что устройство включено.

Схема питается напряжением от 5 до 9 вольт.

Далее для него можно сделать корпус, например, из прозрачного пластика, а в качестве основы использовать фольгированный текстолит. Подключив антенну к металлизации платы, возможно, удастся повысить чувствительность этого индикатора высокочастотного излучения.

Кстати, он тоже реагирует на микроволновое излучение.

Перечень радиоэлементов

Обозначение	Тип	Номинал	Количество	Заметка	Оценка	Мой блокнот
ВТ1	Биполярный транзистор	КТ3102ЕМ	1			В блокнот
VT2-VT10	биполярный транзистор	2N3904	9			В блокнот
ВД1	Диод Шоттки	1N5818	1	Любой диод Шоттки		В блокнот
ВД2-ВД8	выпрямительный диод	1N4001	7			В блокнот
С1	Керамический конденсатор	1 – 10 нФ	1			В блокнот
С2	электролитический конденсатор	10–22 мкФ	1			В блокнот
Р1, Р4	Резистор	1 МОм	2			В блокнот
Р2	Резистор	470 кОм	1			В блокнот
Р3, Р5	Резистор	10 кОм	2

Практически каждый начинающий радиолюбитель пытался собрать радиожучок. На нашем сайте довольно много схем, многие из которых содержат всего один транзистор, катушку и обвязку – несколько резисторов и конденсаторов. Но даже такую ​​простую схему будет непросто правильно настроить без специальных инструментов. Про волномер и ВЧ частотомер говорить не будем – как правило, такие сложные и дорогие приборы начинающие радиолюбители еще не обзавелись, а собрать простой ВЧ детектор не просто необходимо, а просто необходимо.

Подробная информация о нем приведена ниже.

Этот детектор позволяет определить, есть ли высокочастотное излучение, то есть генерирует ли передатчик хоть какой-то сигнал. Частоту он, конечно, не покажет, но для этого можно использовать обычное FM-радио.

Конструкция ВЧ-детектора может быть любой: накладной монтаж или небольшая пластиковая коробочка, куда поместится стрелочный индикатор и другие детали, а антенну привезем (кусок толстого провода 5-10 см. ) вне. Конденсаторы можно использовать любого типа, допустимы отклонения номиналов деталей в очень широких пределах.

Радиодетектор Детали:

– Резистор 1-5 кОм;
– Конденсатор 0,01-0,1 мкФ;
– Конденсатор 30-100 пикофарад;
– Диод Д9, КД503 или ГД504.
– Стрелочный микроамперметр на 50-100 мкА.

Сам индикатор может быть любым, хоть на большой ток или напряжение (вольтметр), достаточно открыть корпус и убрать шунт внутри прибора, превратив его в микроамперметр.

Если вы не знаете характеристики индикатора, то чтобы узнать какой он ток, просто подключите его сначала к омметру на известный ток (где указана маркировка) и запомните процент шкалы отклонение.

А потом подключить неизвестный стрелочный прибор и по отклонению стрелки станет понятно на какой ток он рассчитан. Если индикатор при 50 мкА дал полное отклонение, а неизвестный прибор при том же напряжении – половинное, то это 100 мкА.

Для наглядности собрал детектор ВЧ сигнала с шарнирным креплением и измерил излучение свежесобранного FM радиомикрофона.

При питании схемы передатчика от 2В (сильно усаженная коронка) стрелка детектора отклоняется на 10% шкалы. А со свежей батареей 9В – почти вдвое.

Обратите внимание, что зонд не касается антенны или платы, он улавливает радиочастотное излучение на определенном расстоянии. Если ткнуть детектором в место пайки антенны, то он резко зашкалит. Таким образом, можно определить работоспособность схемы любого передатчика, с частотой до 500 МГц.

Для более высоких частот следует использовать другую, немного более сложную схему радиочастотного детектора. А вот для FM-диапазона 108 МГц вполне достаточно.

Обсудить статью ДАТЧИК ИЗЛУЧЕНИЯ

Конструкции, описанные в статье Индикаторы электрического поля могут использоваться для определения наличия электростатических потенциалов. Эти потенциалы опасны для многих полупроводниковых приборов (микросхем, полевых транзисторов), их наличие может вызвать взрыв пылевого или аэрозольного облака. Индикаторы также могут использоваться для дистанционного определения наличия высоковольтных электрических полей (от высоковольтных и высокочастотных установок, высоковольтного электроэнергетического оборудования).

В качестве чувствительного элемента всех конструкций используются полевые транзисторы, электрическое сопротивление которых зависит от напряжения на их управляющем электроде – затворе. при наведении электрического сигнала на управляющий электрод полевого транзистора электрическое сопротивление сток-исток последнего заметно изменяется. Соответственно изменяется и величина электрического тока, протекающего через полевой транзистор. Светодиоды используются для индикации текущих изменений. Индикатор (рис. 1) содержит три части: полевой транзистор VT1 – датчик электрического поля, HL1 – индикатор тока, стабилитрон VD1 – элемент защиты полевого транзистора. В качестве антенны использовался кусок толстого изолированного провода длиной 10…15 см. Чем длиннее антенна, тем выше чувствительность прибора.

Индикатор на рис. 2 отличается от предыдущего наличием регулируемого источника смещения на управляющем электроде полевого транзистора. Это дополнение объясняется тем, что ток через полевой транзистор зависит от начального смещения на его затворе. Для транзисторов даже одной производственной партии, а тем более для транзисторов разных типов величина начального смещения для обеспечения одинакового тока через нагрузку заметно различается. Поэтому, регулируя начальное смещение на затворе транзистора, можно задавать как начальный ток через нагрузочное сопротивление (светодиод), так и управлять чувствительностью прибора.

Начальный ток через светодиод рассматриваемых цепей 2…3 мА. Следующий индикатор (рис. 3) использует для индикации три светодиода. В исходном состоянии (при отсутствии электрического поля) сопротивление канала исток-сток полевого транзистора мало. Ток протекает в основном через индикатор включенного состояния устройства – зеленый светодиод HL1.

Этот светодиод шунтирует цепочку последовательно соединенных светодиодов HL2 и HL3. При наличии внешнего надпорогового электрического поля сопротивление канала исток-сток полевого транзистора увеличивается. Происходит плавное или мгновенное отключение светодиода HL1. Ток от источника питания через ограничительный резистор R1 начинает протекать через последовательно соединенные красные светодиоды HL2 и HL3. Эти светодиоды могут быть установлены слева и справа от HL1. Высокочувствительные индикаторы электрического поля на составных транзисторах показаны на рис. 4 и 5. Принцип их работы соответствует ранее описанным конструкциям. Максимальный ток через светодиоды не должен превышать 20 мА.

Вместо указанных в схемах полевых транзисторов можно использовать другие полевые транзисторы (особенно в схемах с регулируемым начальным смещением затвора). Защитный стабилитрон можно использовать другого типа с максимальным напряжением стабилизации 10 В, желательно симметричный. В ряде схем (рис. 1, 3, 4) стабилитрон в ущерб надежности может быть исключен из схемы. При этом во избежание повреждения полевого транзистора не допускается касание антенной заряженного предмета, сама антенна должна быть хорошо изолирована. При этом чувствительность индикатора заметно возрастает. Стабилитрон во всех схемах также можно заменить сопротивлением 10…30 МОм.

Индикаторы электрического поля могут применяться для индивидуальной защиты электромонтажников, при поиске мест повреждения электрических сетей. С их помощью определяют наличие электростатических зарядов в полупроводниковой, текстильной промышленности, хранилищах горючих жидкостей. При поиске источников магнитных полей, определении их конфигурации и изучении полей рассеяния трансформаторов, дросселей и электродвигателей не обойтись без индикаторов магнитных полей.

Схема индикатора высокочастотного излучения показана на рис. 20.1. Сигнал с антенны поступает на детектор, выполненный на германиевом диоде. Далее через Г-образный LC-фильтр сигнал поступает на базу транзистора, в коллекторную цепь которого включен микроамперметр. По нему определяют мощность высокочастотного излучения.

Для индикации электрических полей низкой частоты применяют индикаторы с входным каскадом на полевом транзисторе (рис. 20.2 – 20.7). Первый из них (рис. 20.2) выполнен на базе мультивибратора [ВРЯ 80-28, Р 8/91-76]. Канал полевого транзистора является управляемым элементом, сопротивление которого зависит от величины управляемого электрического поля. Антенна подключена к затвору транзистора. При помещении индикатора в электрическое поле сопротивление исток-сток полевого транзистора увеличивается, и мультивибратор включается.

В телефонной капсуле слышен звуковой сигнал, частота которого зависит от силы электрического поля.

Следующие две конструкции по схемам Д. Болотника и Д. Приймака (рис. 20.3 и 20.4) предназначены для устранения неисправностей новогодних электрических гирлянд [Р 11/88-56]. Индикатор (рис. 20.3) в целом представляет собой резистор с регулируемым сопротивлением. Роль такого сопротивления снова играет канал стока – исток полевого транзистора, дополненный двухкаскадным усилителем постоянного тока. Индикатор (рис. 20.4) выполнен по схеме управляемого генератора низкой частоты. Он содержит пороговое устройство, усилитель и детектор сигналов, наводимых в антенне переменным электрическим полем. Все эти функции выполняет один транзистор – VT1. На транзисторах VT2 и VT3 собран генератор низкой частоты, работающий в дежурном режиме. Как только антенна прибора приближается к источнику электрического поля, транзистор VT1 включает генератор звука.

Индикатор электрического поля (рис. 20.5) предназначен для поиска скрытой проводки, электрических цепей, находящихся под напряжением, индикации приближения к зоне высоковольтных проводов, наличия переменных или постоянных электрических полей [Рае 8 / 00-15].

В приборе применен запаздывающий генератор световых и звуковых импульсов, выполненный на аналоге инжекционного полевого левого транзистора (VT2, VT3). При отсутствии сильного электрического поля сопротивление сток-исток полевого транзистора VT1 мало, транзистор VT3 закрыт, генерация отсутствует. Потребляемый прибором ток составляет единицы, десятки микроампер. При наличии постоянного или переменного электрического поля большой напряженности сопротивление стока – истока полевого транзистора VT1 увеличивается, и устройство начинает формировать световой и звуковой сигналы. Так, если в качестве антенны используется вывод затвора транзистора VT1, индикатор реагирует на приближение сетевого провода на расстояние около 25 мм.

Потенциометр R3 регулирует чувствительность, резистор R1 задает продолжительность светового и звукового сообщения, конденсатор С1 – частоту их повторения, а С2 определяет тембр звукового сигнала.

Для повышения чувствительности кусок изолированного провода можно использовать в качестве антенны или телескопической антенны. Для защиты транзистора VT1 от пробоя стоит параллельно переходу затвор-исток подключить стабилитрон или высокоомный резистор.

Индикатор электрического и магнитного полей (рис. 20.6) содержит генератор релаксационных импульсов. Он выполнен на биполярном лавинном транзисторе (транзистор микросхемы К101КТ1А, управляемый электронным ключом на полевом транзисторе КП103Г), к затвору которого подключена антенна. Для установки рабочей точки генератора (срыв генерации при отсутствии указанных электрических полей) используются резисторы R1 и R2. Генератор импульсов через конденсатор С1 нагружен на высокоомные наушники. При наличии переменного электрического поля (или движения объектов, несущих электростатические заряды) на антенне и, соответственно, на затворе полевого транзистора появляется сигнал переменного тока, что приводит к изменению электрического сопротивления перехода сток-исток с частотой модуляции. В соответствии с этим генератор релаксации начинает генерировать пачки модулированных импульсов, а в наушниках будет слышен звуковой сигнал.

Чувствительность прибора (дальность обнаружения токоведущего провода сети 220 В 50 Гц) 15…20 см. В качестве антенны используется стальной штырь 300х3 мм. При напряжении питания 9 В ток, потребляемый индикатором в режиме молчания, составляет 100 мкА, в рабочем режиме – 20 мкА.

Индикатор магнитного поля (рис. 20.6) выполнен на втором транзисторе микросхемы. Нагрузкой второго генератора является высокоомная гарнитура. Сигнал переменного тока, снимаемый с индуктивного датчика магнитного поля L1, подается через переходной конденсатор С1 на базу лавинного транзистора, не связанного по постоянному току с другими элементами схемы («плавающая» рабочая точка). В режиме индикации переменного магнитного поля периодически изменяется напряжение на управляющем электроде (базе) лавинного транзистора, также изменяется напряжение лавинного пробоя коллекторного перехода и в связи с этим частота и длительность поколения.

Индикатор (рис. 20.7) выполнен на основе делителя напряжения, одним из элементов которого является полевой транзистор VT1, сопротивление перехода сток-исток которого определяется потенциалом управляющего электрода (затвора) с подсоединенной к нему антенной [Рк 6/00-19]. Генератор релаксационных импульсов на лавинном транзисторе VT2, работающий в дежурном режиме, подключен к резистивному делителю напряжения. Уровень начального напряжения (порог), подаваемого на генератор релаксационных импульсов, задается потенциометром R1.

Для предотвращения пробоя управляющего перехода полевого транзистора в схему введена защита (при отключении источника питания происходит короткое замыкание в цепи затвор-исток). Повышение уровня громкости звукового сигнала достигается введением усилителя на биполярном транзисторе VT3. В качестве нагрузки выходного транзистора VT3 можно использовать низкоомный телефонный капсюль.

Для упрощения схемы вместо резистора R3 можно включить высокоомный телефонный капсюль, например, ТОН-1, ТОН-2 (или “среднеомный” – ТК-67, ТМ-2). В этом случае нет необходимости использовать элементы VT3, R4, C2. Разъем, в который включается телефон, также может служить выключателем питания для уменьшения габаритов устройства.

Без входного сигнала сопротивление перехода сток-исток полевого транзистора составляет несколько сотен Ом, а напряжение, снимаемое с движка потенциометра для питания генератора релаксационных импульсов, невелико. При появлении сигнала на управляющем электроде полевого транзистора сопротивление перехода сток-исток последнего увеличивается пропорционально уровню входного сигнала до единиц, сотен кОм. Это приводит к увеличению напряжения, подаваемого на генератор релаксационных импульсов, до значения, достаточного для возникновения колебаний, частота которых определяется произведением R4C1. Ток, потребляемый прибором при отсутствии сигнала, составляет 0,6 мА, в режиме индикации – 0,2…0,3 мА. Дальность обнаружения токоведущего провода сети 220 В 50 Гц при длине штыревой антенны 10 см составляет 10…100 см.

Индикатор электрического поля высокочастотный (рис. 20.8) [МК 2/86-13] отличается от своего аналога (рис. 20.1) тем, что его выходная часть выполнена по мостовой схеме с повышенной чувствительностью. Резистор R1 предназначен для уравновешивания цепи (стрелку прибора установить на ноль).

Дежурный мультивибратор (рис. 20.9) служит для индикации сетевого напряжения [МК 7/88-12]. Индикатор срабатывает при приближении его антенны к сетевому проводу (220 В) на расстояние 2…3 см. Частота генерации для указанных на диаграмме номиналов близка к 1 Гц.

Индикаторы магнитных полей по схемам, представленным на рис. 20.10 – 20.13, имеют индуктивные датчики, в качестве которых может использоваться как телефонный капсюль без мембраны, так и многовитковый индуктор с железным сердечником.

Индикатор (рис. 20.10) выполнен по схеме радиоприемника 2-В-0. Он содержит датчик, двухкаскадный усилитель, детектор удвоения напряжения и показывающее устройство.

Индикаторы (рис. 20.11, 20.12) имеют светодиодную индикацию и предназначены для качественной индикации магнитных полей [Р 8/91-83; Р 3/85-49].

Более сложная конструкция имеет показатель по И.П. схема. Шелестова, показанные на рис. 20.13. Датчик магнитного поля подключен к управляющему переходу полевого транзистора, в истоковую цепь которого включено нагрузочное сопротивление R1. Сигнал с этого сопротивления усиливается каскадом на транзисторе VT2. Далее в схеме используется компаратор на микросхеме DA1 типа К554САЗ. Компаратор сравнивает уровни двух сигналов: напряжения, снимаемого с регулируемого резистивного делителя R4, R5 (регулятора чувствительности), и напряжения, снимаемого с коллектора транзистора VT2. Выход компаратора имеет светодиодный индикатор.

Литература: Шустов М.А. Практическая схемотехника (книга 1), 2003

Индикатор поля ВЧ может потребоваться при настройке радиостанции, при определении наличия радиосмога, при поиске источника радиосмога, при обнаружении скрытые передатчики и сотовые телефоны. Устройство простое и надежное. Собран вручную. Все детали были куплены на Алиэкспресс по смешной цене. Даны простые рекомендации с фото и видео.

Как работает схема индикатора радиочастотного поля

ВЧ сигнал поступает на антенну, выделяется на катушке L, выпрямляется диодом 1СС86 и через конденсатор 1000 пФ выпрямленный сигнал поступает на усилитель сигнала на трех транзисторах 8050. Нагрузкой усилителя является светодиод. Схема питается напряжением 3-12 вольт.

Конструкция индикатора ВЧ поля

Автор для контроля правильности работы индикатора ВЧ поля сначала собрал схему на макетной плате. Далее все детали, кроме антенны и аккумулятора, размещаются на печатной плате размером 2,2 см × 2,8 см. Пайка производится вручную и не должна вызвать затруднений. Цветовая маркировка резисторов показана на фото. На чувствительность индикатора поля в том или ином диапазоне частот будут влиять параметры катушки L. Для катушки автор намотал 6 витков провода на толстую шариковую ручку. Производитель рекомендует 5-10 витков на катушку. Кроме того, на работу индикатора сильно влияет длина антенны. Длина антенны определяется опытным путем. При сильном радиочастотном загрязнении светодиод будет гореть постоянно, и укорочение длины антенны будет единственным способом корректной работы индикатора.

Индикатор-макет Подробности о плате индикатора

Пример работы индикатора показан на видео. С помощью индикатора можно контролировать работу передатчика, сотового телефона или наличие какого-то скрытого высокочастотного сигнала, естественно, в зоне чувствительности индикатора. В спокойной эфирной среде индикатор вполне может работать как индикатор приближающейся грозы. Комплект деталей можно купить на Алиэкспресс по следующей ссылке http://ali.pub/1acnth (цена смешная). Схема имеет потенциал для модернизации и улучшения, например, с точки зрения обнаружения сигнала, повышения избирательности или индикации радиочастотного поля.

Тематические материалы:

Обновлено: 09.09.2021

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Я получил ряд запросов от SWLing Post читатели просят пошаговое руководство по созданию пассивной рамочной антенны, о которой я упоминал в ряде предыдущих сообщений. Эта антенна представляет собой самодельную версию имеющейся в продаже Airspy Youloop.

Отлично работает. И, да, ребята… строить весело.

Существует несколько конструкций контуров, и чтобы отличить этот, я буду в дальнейшем называть этот контур, как указано в заголовке выше: пассивный контур с шумоподавлением (NCPL) 9Антенна 0426.

Перед тем, как мы начнем строить, немного теории об антеннах…

Я не инженер и не эксперт по антеннам, поэтому я обратился к президенту и инженеру Airspy Юссефу Туилу, чтобы узнать, как именно работает эта пассивная петля. . Юссеф был парнем, который экспериментировал с несколькими конструкциями петель и в конечном итоге вдохновил меня на создание этой петли для сопряжения с его HF+ Discovery SDR и SDRplay RSPdx. «Главная характеристика этой петли, — отмечает Юссеф, — заключается в ее способности подавлять электрические помехи гораздо лучше, чем в более простых конструкциях петли». Понял! [См. схему контура ниже]

«Вторая характеристика этой рамочной антенны заключается в том, что это петля с высоким импедансом , что может показаться нелогичным. Это означает, что он может работать напрямую со многими приемниками с низким коэффициентом шума, чтобы смягчить потери из-за несоответствия импеданса.

Обратите внимание на резонансный лепесток около 4 МГц. Резонансная частота регулируется диаметром петли, паразитной емкостью кабеля и нагрузкой от трансформатора. Он оказывается именно там, где он нам нужен больше всего.

Трансформатор представляет собой 1:1 BALUN, который перекрывает весь КВ диапазон с минимальными потерями. Наш BALUN обычно имеет потери 0,28 дБ.

[…]Соединив центр этого внешнего экрана с землей линии передачи, вы эффективно уберете все электрические помехи. BALUN требуется для балансировки электрического шума, а не для адаптации импеданса.

[…]Если вы хотите повысить производительность в ОНЧ, ДВ и СВ, вы можете попробовать другое соотношение импеданса, но это убьет более высокие полосы».

Что делает эту петлю такой привлекательной (для меня), так это то, что она может быть построена из очень небольшого количества обычных деталей — действительно, у многих из нас уже есть все элементы в наших мусорных ящиках. Как следует из названия, это пассивный дизайн, поэтому он не требует источника питания, что невероятно удобно, когда вы работаете в портативном режиме.

В сочетании с SDR с расширенным динамическим диапазоном, таким как Airspy HF+ Discovery или SDRplay RSPdx, вы будете довольны широкой полосой пропускания этой антенны и свойствами шумоподавления.

Если вы не хотите делать эту антенну, Airspy продает собственную версию этой петли за скромные 35 долларов США.

Но сборка антенны — это весело, и вы можете настроить конструкцию, чтобы настроить производительность, поэтому давайте начнем:

• Длина* коаксиального кабеля для петли (см. примечания ниже относительно длины)
• Другой отрезок кабеля с заделкой на одном конце с разъемом по вашему выбору в качестве линии питания
• А BN-73-302 Широкополосный ферритовый сердечник с 2 отверстиями
• Достаточно покрытого магнитного провода для восьми витков на БН-73-302
• Термоусадочная трубка или другое средство для закрытия и фиксации точки пересечения кабеля и балуна. (Возможно, вы сможете заключить эти точки подключения, например, в кожух из ПВХ или небольших электрических коробок)
• Изолента

• A Инструмент для зачистки кабеля, нож, и/или нож для коробок
• Паяльник и припой
• A Термопистолет (при использовании термоусадки)
• Немного терпения

*Примечание о длине кабеля петли: Мы с Владо сделали петлю из кабеля длиной 1,5 метра. Airspy Youloop поставляется с двумя ножками длиной 1 метр, которые в совокупности дают общий диаметр петли около 63,6 см.

Когда я впервые решил построить эту петлю, это было всего за день до поездки на побережье Южной Каролины, где я планировал немного заняться DX. У меня не было всех компонентов, поэтому я заглянул к своему приятелю Валдо (N3CZ). К счастью, у Владо были все необходимые компоненты, и он очень хотел помочь построить эту петлю. Как я уже упоминал в предыдущих сообщениях, Владо — потрясающий инженер и техник по ремонту, поэтому, когда я говорю «мы» построили его, я действительно имею в виду, что это сделал Владо! Но я мог бы сделать это сам.

На самом деле это очень простая сборка, с которой справится даже новичок, если он умеет пользоваться паяльником. требует терпения при правильной подготовке кабеля контура. Не торопитесь, когда начнете, и вы будете в эфире через час или два.

1. Зачистите концы кабеля контура.

Несмотря на то, что тип и диаметр кабеля могут различаться, зачистите концы кабеля примерно следующим образом.
Чтобы было легче найти середину кабеля, мы заклеили концы лентой.

2. Сделайте отверстие в середине кабеля, чтобы присоединить выводы балуна к центральному проводнику.

Это самая сложная часть всей операции. Цель состоит в том, чтобы создать отверстие для подключения к центральному проводнику кабеля.

Вам необходимо открыть отверстие в середине кабеля,

1 срезав часть внешней оболочки;

2 осторожно отделить и открыть экран;

3 копание диэлектрического сердечника и, наконец,

4 открывая центральную жилу кабеля

Попробуйте сделать отверстие достаточно большим для доступа к центральной жиле кабеля, но не больше. Не допускайте контакта каких-либо частей экрана с центральным проводником.

Когда вы дойдете до центрального проводника, оголите его достаточно, чтобы можно было закрепить его посередине и создать отверстие для припайки выводов балуна к обоим концам проводника.

Когда вы закончите этот шаг, ваш кабель должен выглядеть примерно так…

На фото выше, обратите внимание, что экран полностью удален, диэлектрическая жила прорезана, и мы обрезали центральный проводник, оставив достаточно большой зазор для пайки.

3. Сделайте балун 1:1

Возьмите BN-73-302 и с помощью магнитного провода с покрытием сделайте четыре обмотки с одной стороны и четыре с другой. Это должно выглядеть так:

У вас нет бинокулярного ферритового сердечника, как показано выше? Если у вас есть сломанный кабель с ферритовыми сердечниками, вы можете взломать его! Кликните сюда, чтобы узнать больше.

4. Подсоедините балун к линии питания.

У Владо в хижине случайно оказалась косичка BNC (он такой парень), поэтому мы обрезали и зачистили один конец, а затем подключили центральный проводник и экран к одной стороне балуна. Затем мы заключили балун в термоусадочную трубку, чтобы его было легче прикрепить к петле позже:

Конечно, вы также можете создать это соединение в небольшой коробке или коротком поперечном сечении из ПВХ. Есть несколько способов обеспечить это.

Юссеф также добавил следующее примечание о фидерной линии:

Для использования антенны NCPL без предусилителя рекомендуется, чтобы длина кабеля не превышала 10 метров. Прилагаемого 2-метрового кабеля Youloop [например] достаточно, чтобы уберечь антенну от магнитных помех компьютера или планшета, и он имеет очень низкие потери и паразитную емкость.

5. Подключите балун к коаксиальной петле.

Для надежного соединения залудите обе стороны центрального проводника. Затем присоедините другой конец проводов балуна к каждой части центрального проводника, как показано ниже:

Обновление: Обратите внимание на схему контура в верхней части страницы, что заземляющий провод на выходном разъеме соединяется с экраном коаксиального контура на первичной стороне балуна. Я не помню, чтобы мы делали это в сборке, но я бы посоветовал вам сделать это. Это должно привести к еще более низкому уровню шума, хотя, по общему признанию, я очень впечатлен нашей производительностью без этого подключения. Спасибо тем из вас, кто указал на это несоответствие!

6. Закрепите соединение балуна/коаксиального кабеля.

Поскольку эта петля предназначена для работы в полевых условиях, убедитесь, что точка соединения балуна и коаксиальной петли надежна. Опять же, мы использовали несколько слоев термоусадочной трубки, так как она у нас была в лачуге.

7. Припаяйте и закрепите точку пересечения.

Затем создайте точку пересечения петли, просто присоединив центральный проводник одного конца кабеля к экрану на другом конце… и наоборот.

Прежде чем браться за паяльник, однако … если, как и мы, вы используете термоусадочную трубку для закрепления точки пересечения петли на следующем шаге, вам сначала нужно наденьте отрезок трубки на коаксиальный кабель , прежде чем спаять концы вместе. Владо, конечно, подумал об этом заранее… Я не уверен, что стал бы!

Не торопитесь, пропаяйте это соединение и сделайте его максимально прочным. Если вы припаяете его правильно и используете высококачественный кабель, как мы, точка пересечения будет на удивление прочной. Если вы используете более тонкий кабель, просто убедитесь, что соединение прочное, а затем используйте что-нибудь, чтобы сделать соединение менее склонным к разрыву — например, рассмотрите возможность герметизации отрезка полужесткой трубки вокруг этой точки.

Владо искусно добавил термоусадочную трубку вокруг точки пересечения, чтобы защитить и зафиксировать ее.

Готово!

Вот и все, ребята! Теперь вы готовы запустить петлю в эфир.

В зависимости от типа кабеля, который вы использовали для этой петли, вам может потребоваться или предпочесть какую-либо диэлектрическую структуру для поддержки петли, чтобы она сохраняла идеальную круглую форму. Моя петля довольно хорошо сохраняет свою целостность без опор.
