Индукционный и электронный счетчик – что лучше?

Всем здравствуйте.

По просьбам моих читателей и друзей сегодняшняя статья будет называться «Индукционный и электронный счетчик — что лучше?»

И действительно, мы с Вами уже знаем как правильно выбрать и приобрести электросчетчик, знаем схемы подключения электросчетчиков, их устройство и принцип работы, но до сих пор не определились, что же все таки лучше: индукционный счетчик или электронный?

На данное время в России продолжают вести учет электроэнергии около 50 млн. индукционных электросчетчиков. Нужно ли нам переходить на электронные счетчики? Давайте разберемся более подробно с этим вопросом.

Достоинства индукционного счетчика электроэнергии:

  • очень надежны в эксплуатации
  • большой ресурс их работы (несколько десятков лет)
  • не зависят от качества электроэнергии (скачки и понижения напряжения)
  • относительно низкая стоимость по сравнению с электронными

Недостатки индукционного счетчика электроэнергии:

  • класс точности очень низкий — 2,0
  • при уменьшении нагрузки увеличивается его погрешность
  • значительное собственное потребление по токовым цепям и цепям напряжения (читайте статью о том, как самостоятельно измерить фактическую нагрузку трансформатора напряжения)
  • практически отсутствует защита от хищения электроэнергии
  • при учете нескольких видов электроэнергии (активной и реактивной) необходимо использовать несколько счетчиков
  • учет электроэнергии ведется в одном направлении
  • большие габаритные размеры

Достоинства электронного счетчика электроэнергии:

  • класс точности высокий — 1,0 и выше
  • имеет несколько тарифов (от 2 и выше)
  • при учете нескольких видов электроэнергии можно использовать один прибор
  • учет электроэнергии ведется в двух направлениях
  • производит измерение качества и количества мощности
  • производит хранение данных по учету электроэнергии длительное время
  • простой доступ к данным по учету электроэнергии
  • в случае хищения электрической энергии происходит фиксация несанкционированного доступа
  • возможность дистанционно снимать показатели электроэнергии по разным интерфейсам связи
  • возможность использования в системах АСКУЭ и АСТУЭ (автоматизированные системы учета электрической энергии)
  • длительный срок межповерочного интервала (МПИ)
  • малые габаритные размеры

Недостатки электронного счетчика электроэнергии:

Но везде ли эти достоинства важны. Или эти недостатки так критичны…

Вывод:

Естественно, что у электронных счетчиков больше достоинств, чем у индукционных. Поэтому при выборе электросчетчика рекомендуется проанализировать место его установки и точки учета (предприятие или быт), а также определиться — все ли достоинства счетчика нам требуются.

В быту класса точности 2,0 будет достаточно (Постановление Правительства РФ №442 от 04.05.2012). Высокий класс точности необходим для учета электроэнергии больших мощностей на предприятиях.

Зачем же тогда переплачивать за класс точности и другие достоинства электронного счетчика, которые мы не будем использовать?

P.S. И хотелось бы узнать Ваше мнение: какой счетчик Вы предпочитаете?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Современные индукционные счетчики – Энергетика и промышленность России – № 5 (69) май 2006 года – WWW.

EPRUSSIA.RU

Газета “Энергетика и промышленность России” | № 5 (69) май 2006 года

Какие мысли приходят, когда мы слышим словосочетание «Индукционный счетчик»? Устаревший прибор, класс точности 2.5, подлежит замене. Возможно, еще дешевизна. Увы, эта цепочка ассоциируется у многих с электромеханическими приборами учета электроэнергии. Мы попробуем разубедить их. Расскажем сегодня о современных образцах индукционных счетчиков.

Начнем с главного – класса точности. Ведь объективно это единственный показатель, в котором электронные аналоги имеют безоговорочное преимущество. 2.0‑2.5 против 1.0 у электроники (с возможностью прецизионной настройки вплоть до десятых долей процента погрешности). Однако на мировом рынке индукционные электросчетчики с классом точности 1.0 уже заняли свою нишу! Например, в благополучной и технически развитой Германии имеют место обратные процессы перехода с электроники на индукционные приборы. Немецкий концерн RWE в ногу со временем в начале века перешел на электронные приборы учета. Однако в 2004 году вновь вернулся к индукционным счетчикам с магнитным подвесом. Они полностью удовлетворяли компанию по всем параметрам. Вдохновленные подобными примерами, ведущие производители стараются привести индукционные счетчики в класс точности 1.0, и непонятно, почему российские предприятия пока не освоили современные индукционные образцы.

Каков секрет настройки индукционных счетчиков в класс электронных? Это не сложные и многократные дорогостоящие операции по получению нужной погрешности – все значительно проще. Не секрет, что одна из основных составляющих погрешности индукционного прибора – это сила трения опоры оси вращения диска, неизбежно возникающая при контакте оси с точкой опоры. Минимизировать силу трения и повысить точность счетчика можно использованием специальных материалов, уменьшением поверхности соприкосновения деталей, либо магнитным подвесом. Организовать при помощи магнитов систему взаимодействия оси и опоры таким образом, чтобы исключить соприкосновение деталей, а значит, исключить и силу трения из подсчета погрешности.

Именно такой способ (вкупе с рядом других новаций, о них ниже) позволяет настроить индукционный счетчик в класс точности 1.0.

Рассмотрим магнитный подвес подробнее. Сам вращающийся диск сделан как одно целое с осью, имеющей червячную передачу, не требующую никакой смазки, и покрыт специальным защитным слоем. Использование современных материалов (таких, как феррит стронция) и защитного покрытия (например, полиамиды) исключает коррозию и другие неприятные явления и делает счетчик настолько долговечным, что некоторые образцы бесперебойно работают несколько десятилетий. Но уникальность технологии в самой системе подвеса. Верхняя опора оси – вставка из твердосплавного материала. Здесь трение невелико, так как не отягощено силой реакции опоры. А вот нижняя опора использует эффект магнитного отталкивания одноименных полюсов постоянного магнита. Таким образом, ось диска вращается без трения, обеспечивая стабильную и надежную работу на протяжении всего времени работы счетчиками. Кажется, что всё достаточно просто.

Но на самом деле это не так. К примеру, под воздействием температуры расстояние между двумя полюсами магнита может измениться, соответственно увеличится и погрешность. Для борьбы с этим явлением используется температурное компенсирующее устройство, способное строго сохранять заданное изначально расстояние. Эта технология позволяет добиваться от индукционных счетчиков класса точности 1.0.

Сравнявшись с электронным счетчиком по классу точности, индукционный прибор имеет другой недостаток – ограниченные возможности по построению систем АИИС КУЭ, за которыми многие видят завтрашний день энергетики. Однако и здесь индукционные приборы имеют свои козыри. Козырь первый – широкая распространенность. Миллионы индукционных счетчиков работают во всем мире. И дело не ограничивается странами СНГ, точно такие же программы, как и у нас (по замене устаревших приборов) действуют, к примеру, в Италии.

В зарубежных странах, помимо плановой замены отслуживших свой век электросчетчиков, также преследуется цель введения автоматизированного учета АИИС КУЭ. И именно поэтому делается акцент на электронные приборы, которые намного технологичнее вписываются в такие схемы. Хорошо, если бы в России мы шли в ногу со временем и ставили перед собой аналогичные задачи. Увы, наша страна не может похвастаться даже простым наличием поквартирного учета электроэнергии. Даже в столичных городах есть тысячи домохозяйств, которые вообще не используют счетчики электроэнергии. Прекрасно, что мы заботимся об автоматизации учета, но как можно автоматизировать то, чего нет? Да и сами по себе системы АИИС КУЭ скорее предназначены для промышленного сектора. Во всей России не отыщется и 100 жилых домов, оснащенных АИИС КУЭ! Тогда к чему устанавливать в квартиры электронные приборы, самые значимые функции которых даже не пригодятся потребителю? А ведь он за них платит из собственного кармана.

Но даже АИИС КУЭ вполне возможно создать на базе индукционных приборов. Подобный опыт имеет одна из бывших союзных республик – Киргизия. Обладая огромным парком индукционных счетчиков, киргизские энергетики сталкивались с массовыми хищениями электроэнергии, с невозможностью контроля точек потребления и фиксации показаний счетчика, с желанием перейти на двухтарифный учет. Установить электронные счетчики – решение в свете последних веяний напрашивается само собой. Однако заменить такое количество счетчиков – это большая нагрузка на бюджет. Выход подсказали в Национальной академии наук Кыргызстана. Ученые разработали автоматизированную систему учета электроэнергии, основывающуюся на индукционных приборах учета! Достигается это посредством установки на счетчик дополнительного адаптера, который фиксирует вращение диска. При этом получился многотарифный прибор – несложный адаптер в состоянии различать дневной и ночной тарифы. Адаптер имеет беспроводной интерфейс, по которому контроллеры могут получать информацию без непосредственного доступа к самому счетчику. Плюс обмануть такую систему стало намного сложнее. Но самое интересное, что монтаж такой схемы АИИС КУЭ обошелся в 5‑6 раз дешевле (по словам энергетиков), чем закупка и монтаж электронных счетчиков. В ближайшее время в качестве эксперимента система начнет функционировать в одном из домов столицы. Получается, что и системы АИИС КУЭ можно монтировать с участием индукционных приборов без больших финансовых вливаний.

А как повысится надежность и отказоустойчивость, если провести такой эксперимент не на устаревшем оборудовании, а на индукционных счетчиках, о которых мы сегодня рассказываем?

Низкая цена, долговечность, ремонтопригодность, долгосрочная стабильность метрологических параметров, широкий диапазон перегрузочной способности (до 1000%), а теперь еще и высокий класс точности, а также использование в построении АИИС КУЭ – вот признаки современного индукционного счетчика. Привычным стал для всех стопорный механизм и механизм, позволяющий учитывать обратный поток энергии как прямой. Все эти технологии живут и процветают за рубежом. В Аргентине, Иране, Китае строятся новые заводы по производству индукционных счетчиков. И это в то время, когда в России производители электронных приборов учета старательно лоббируют свои интересы, сравнивая свои последние разработки с индукционными электросчетчиками разработки 70‑х годов, пренебрегая международным опытом. Однако, хоть и доля рынка индукционных счетчиков уменьшается, сам рынок индукции в количественном отношении остается стабильным. Количество продаваемых индукционных электросчетчиков не увеличивается, но и не уменьшается. Можно с уверенностью полагать, что и российские производители приборов учета в ближайшее время освоят действительно современные образцы электромеханических счетчиков. А затем уже сами энергосистемы и потребители поймут, что похороны индукционных приборов учета оказались преждевременными.

Электросчетчик индукционный и электронный. Различия и особенности

 Электрический счетчик – электроизмерительный прибор, предназначенный для учета расхода электрической энергии переменного или постоянного тока, которая измеряется в кВт/ч или А/ч. Электросчетчики применяются там, где осуществляется легальное потребление электроэнергии и есть возможность экономить деньги, отслеживая ее потребление за определенный промежуток времени. Электросчетчики выпускаются однофазные или трехфазные. Включаются в сеть через измерительные трансформаторы тока (непрямого включения) и без них (прямого включения). Для включения в сеть напряжением до 380 В применяются счетчики на ток от 5 до 20 А. В настоящее время в основном используются два типа электросчетчиков – индукционные и электронные.

При этом первых не так уж и мало, поскольку они устанавливались до середины 90-х годов. Возникает вопрос, какой счетчик лучше – индукционный или электронный? Чтобы ответить на него, надо понимать, какие задачи на него будут возложены кроме простого списывания показаний. Нужны ли будут различные функции, заложенные в большинстве электронных счетчиков.

Особенности индукционного счетчика электроэнергии

 Принцип работы индукционного электросчетчика заключается во взаимодействии магнитных сил катушек индуктивности тока и напряжения с магнитными силами алюминиевого диска, в результате взаимодействия число оборотов диска прямо пропорционально отражает расход электроэнергии счетным механизмом. Индукционные счетчики являются устаревшими, не поддерживают многотарифный учет и возможность дистанционной передачи показаний.

На настоящий момент таких счетчиков практически не осталось в обиходе. Они не могут быть установлены для учета энергии, так как не соответствуют требуемой точности измерений.

Особенности электронного счетчика электроэнергии

 В отличие от индукционных счетчиков, электронные счетчики построены на основе микросхем, не содержат вращающихся частей и производят преобразование сигналов, поступающих с измерительных элементов, в пропорциональные величины мощности и энергии. Электронные электросчетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками, имеют больший межповерочный интервал.  Электросчетчик электронный может иметь встроенный цифровой интерфейс, встроенный тарификатор. Опционально обеспечивает учет активной и реактивной электроэнергии в одно или многотарифном режимах суммарно по всем фазам или может осуществлять учёт активной энергии по каждой фазе отдельно. На дисплее порой индицируются – значения активной и реактивной электрической энергии, измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз, измерение по каждой фазе – тока, напряжения, частоты, cos ф, углов между фазными напряжениями. Такой электросчетчик поддерживает передачу данных измерений по силовой сети, по интерфейсам – CAN, RS-485. Может передаваться вся доступная информация. Имеется возможность программировать счётчик в режим суммирования фаз “по модулю” для предотвращения хищения электроэнергии при нарушении фазировки подключения, имеется возможность корректировать внутренние часы электросчетчика. Вот пример самого простого электронного счетчика.

Смотрите также статью “Установка и подключение электросчетчика”.

Разновидности электросчетчиков, преимущества и недостатки

В современном мире без этих приборов уже не обойтись. Ведь у каждого в доме есть электропроводка, следовательно, и электросчетчик должен быть. Но вот проблема. Как только приходит время заменить или установить счетчик, мы идем в магазин и на нас обрушивается шквал разнообразия выбора. Мы начинаем теряться и в итоге выбираем не то, что нам нужно. Чтобы такого не происходило, давайте разберемся, какие бывают счетчики, и какой подходит именно вам. На сегодня существует два основных типа счетчиков: индукционные (механические) и электронные.

Индукционные (механические) электросчетчики


Рис.1. Индукционный однофазный электросчетчик

Счетчики с вращающимся диском знакомы практически каждому. Это те, за прозрачной панелью которых есть вращающееся колесико. Наверняка многие не раз наблюдали за скоростью его вращения — чем выше скорость, тем больше расход энергии. А показания счетчика обозначаются цифрами на специальных барабанах.

Принцип работы таких счетчиков заключается в следующем. В электрическом счетчике имеется 2 катушки (рис. 2 — 1 и 4 указатели) — катушка напряжения (служит ограничителем переменного тока, преградой для помех и пр., создает магнитный поток, соразмерный напряжению) и токовая катушка (создает переменный магнитный поток, соразмерный току).


Рис.2. Принцип работы индукционного электросчетчика

Магнитные потоки, создаваемые катушками, проникают сквозь алюминиевый диск (рис. 2, указатель 5). При этом потоки, которые создает токовая катушка, пронизывают диск несколько раз за счет своей U-образной формы. Как следствие, появляются электромеханические силы, которые и вращают диск.

Далее ось диска взаимодействует со счетным механизмом в виде червячной (зубчато-винтовой) передачи (Рис. 3), которая передает необходимые сигналы и информацию на цифровые барабаны. Чем выше крутящий момент диска, тем выше мощность подаваемого сигнала (крутящий момент равнозначен мощности сети), а значит и расход электроэнергии больше.


Рис.3. Червячная передача

Когда мощность подаваемого электромагнитного сигнала снижается, в действие приходит постоянный магнит торможения (Рис.2, указатель 3). Он и выравнивает колебания частоты вращения диска за счет взаимодействия с вихревыми потоками. Магнит создает электромеханическую силу, обратную кручению диска. Это заставляет диск снизить скорость или вообще остановиться.

Эта группа счетчиков наиболее дешевая и простая. Широко использовались индукционные электросчетчики в советское время (и по нынешнее время у большинства в квартирах установлены именно такие приборы). Но постепенно на смену им приходят электронные счетчики за счет ряда недостатков индукционных приборов. Например, индукционный электросчетчик не может снять показания автоматически, а также в показаниях зачастую присутствует погрешность.

Достоинства и недостатки индукционных счетчиков

Достоинства
  1. Надежны в использовании
  2. Многoлетний срок эксплуатации счетчика
  3. Независимость от перепадов электрoэнергии
  4. Дешевле электронных
Недостатки
  1. Класс точнoсти достаточно низок — 2,0; 2,5
  2. Практически oтсутствует защищенность от хищения электрической энергии
  3. Высокое собственное потребление тока
  4. При малых нагрузках вырастает погрешность (чем меньше класс точности, тем больше погрешность)
  5. При учете нескольких типов электроэнергии (активной и реактивной) возникает необходимость использования нескольких приборов учета энергии
  6. Энергоучет ведется в одном направлении
  7. Крупные габариты приборов

Электронные электросчетчики


Рис. 4. Электронный электросчетчик

Эти приборы несколько дороже индукционных, но на сегодняшний день это наиболее выгодные и приоритетные в использовании счетчики. Они имеют более высокий класс точности и позволяют учитывать многотарифность.

Электронные электросчетчики работают за счет преобразования входного аналогового сигнала с датчика тока в цифровой код, равнозначный потребляемой мощности. Этот код отправляется расшифровываться на специальный микроконтроллер. После чего на дисплей (или цифровой барабан) выводится количество расходуемой электроэнергии.

Самая главная составляющая этих счетчиков — это микроконтроллер. Именно он производит анализ сигнала и рассчитывает количество расходуемой электроэнергии. А также передает информацию на выводящие, электромеханические устройства и дисплей.


Рис.5. Принцип работы электронного электросчетчика

Сам прибор состоит из корпуса, трансформатора тока, преобразователя сигнала и тарификационного модуля. Если же разбирать более подробно, в состав счетчика входят еще и:

  • ЖК-дисплей (или цифровой барабан)
  • источник вторичного питания (преобразует переменное напряжение)
  • микроконтроллер (просчитывает входные импульсы, рассчитывает расходуемую электроэнергию, обменивается данными с другими узлами и схемами счетчика)
  • преобразователь (преобразует аналоговый сигнал в цифровой с последующим преобразованием его в импульсный сигнал, равнозначный потребляемой энергии)
  • супервизор (формирует сигнал сброса при перебоях с питанием, выводит аварийный сигнал при снижении входного напряжения)
  • память (хранит данные об электроэнергии)
  • телеметрический выход (принимает импульсный сигнал об энергопотреблении)
  • часы реального времени (отсчитывают текущее время и дату)
  • оптический порт (считывает показания счетчика, а также программирует его)

Достоинства и недостатки электронных электросчетчиков

Достоинства
  1. Класс тoчности — от 1,0 — высокий
  2. Многотарифность (от 2)
  3. Достаточно одного счетчика при учете нескольких типов электрической энергии
  4. Энергоучет ведется в 2 направлениях
  5. Ведут измерение качества и объема мощности
  6. Хранят данные учета электроэнергии
  7. Данные легко доступны
  8. В случае хищения электроэнергии осуществляется фиксация несанкционированного доступа
  9. Возмoжность дистанциoнно снимать пoказатели
  10. Возможно применение при автоматизированном техническом учёте и контроле учета электроэнергии (АСТУЭ и АСКУЭ)
  11. Длительный срок метрологического интервала (МПИ)
  12. Малые по размеру
Недостатки
  1. Очень чувствительны к перепадам напряжения
  2. Дороже индукционных
  3. Достаточно сложно отремонтировать

Маркировка на электросчетчиках

Помимо видов счетчиков существует еще несколько нюансов, которые следует знать. На любом электросчетчике имеется определенная маркировка, условно обозначающаяся буквами и цифрами.


Рис.6. Обозначения на электросчетчике

ОбозначениеПояснение
СТип устройства (счетчик)
А, РВид учитываемой энергии (активная энергия/реактивная энергия)
ООднофазный счетчик
3, 4Число фазовых проводов в сети (четырёхпроводная/трёхпроводная)
УУниверсальность
ИТип измерительной системы (индукционный счетчик). Далее может стоять трёхзначное число, которое означает конструктивное исполнение счетчика (конструкция счетчика может быть индукционной или электронной).
ТТип счетчика в тропическом исполнении
П, МТип исполнения (прямоточный — если нет подключения к трансформатору/модернизированный). Далее могут быть такие сокращения, как «380/220 17А, 2001», что означает рабочие напряжения в проводах, максимальный поток тока и год изготовления. Также в конце надписи может стоять заводской номер.

Что касается класса точности электросчетчика, то по этим параметрам определяется точность показаний расходуемой электроэнергии. В квартирах, как правило, установлены счетчики класса 2,0, но могут быть и выше. Что это означает? А то, что ваш электросчетчик может учесть на 2% больше или меньше электроэнергии от своей собственной мощности. Или проще говоря — погрешность счетчика. Чем меньше цифра, тем меньше погрешность. В целом, в бытовых условиях достаточно электросчетчика класса 2,0. Более высокие классы точности необходимы скорее на предприятиях, где нужна большая мощность энергии.

Итак, на сегодняшний день мы можем себя не ограничивать в выборе электросчетчиков. Каждый из них имеет свои определенные особенности и функции. В этой статье мы разобрали основные особенности этих приборов и принципы их работы, что поможет вам сориентироваться в многообразии выбора.

Как выбрать счетчик электроэнергии | Строительный портал

Необходимость замены электрических счетчиков возникает не очень часто. Большинство производителей гарантирует до 16 лет работы прибора без отклонений от точности показаний. Но когда возникает необходимость купить счетчик электроэнергии, вместе с ней возникает множество вопросов о том, как сделать правильный выбор. Для того чтобы лучше ориентироваться во всех предложенных вариантах, необходимо понимать саму суть работы электросчетчика и все возможные модификации этого прибора.

Оглавление:

  1. Индукционный счетчик
  2. Электронный счетчик
  3. Технические характеристики счетчиков
  4. Критерии выбора электросчетчика
  5. Признанные торговые марки электросчетчиков

Индукционный счетчик

  • Первая характеристика приборов учета электроэнергии, которая делит их на две группы – это принцип работы. По данному признаку счетчики электроэнергии делятся на механические (индукционные) и электронные. Работа индукционного электросчетчика базируется на механике. В его конструкции есть две основные катушки – напряжения и тока. Обе эти детали излучают магнитное поле, которое воздействует на металлический диск и крутит его. Скорость вращения этого диска находится в прямой зависимости от интенсивности напряжения катушек. Вращаясь, диск крутит колесики с цифрами, которые и указывают количество израсходованной электроэнергии.

  • Индукционные приборы учета расхода электроэнергии имеют как недостатки, так и преимущества, но все же используются очень широко. Возможно причина этому возраст самой конструкции – электронные приборы появились относительно недавно. А возможно то, что на индукционный счетчик электроэнергии цена значительно ниже, чем на электронный.
  • Преимущества механических приборов – невысокая цена и длительный срок службы. Даже спустя 50 лет после установки, устройство зачастую продолжает функционировать в рамках заданного класса точности. Недостаток в том, что изначально класс точности не опускается ниже показателя в 2%.

Электронный счетчик

Электронный счетчик по электроэнергии работает совершенно по другому принципу. В его конструкции совершенно нет механических составляющих, ток напрямую поступает на полупроводники и микросхемы, которые и ведут учет израсходованной электроэнергии. Вся информация в устройстве содержится исключительно в цифровом виде и также поступает на электронное табло, которым он снабжен.

Преимуществ у электронного прибора гораздо больше, чем у механического. Они составляют целый список:

  • Небольшие размеры устройства.
  • Возможность многотарифного учета показаний.
  • Простой переход на более высокий класс точности.
  • Наличие интерфейса, который позволяет встроить счетчик в автоматизированную систему контроля расхода электроэнергии.
  • Простое снятие показаний со счетчика.

Недостатков у электронных устройств подсчитывания расхода энергии всего два – более высокая цена и низкий уровень надежности. Объясняется это так – чем проще механизм, чем меньше в нем сложных микросхем, тем проще его эксплуатация и ремонт.

Технические характеристики счетчиков

Приведенная ниже схема наглядно демонстрирует классификацию приборов учета электроэнергии разных типов. Первое разделение счетчиков проходит по типу сети, к которой они подключаются. Здесь выделяют однофазные устройства и трехфазные.

  • Счетчик электроэнергии однофазный применяется в сетях, которые имеют только два провода и одну фазу. В данном случае учитывается не только количество проводов, но и общая нагрузка на сеть. Однофазное устройство справляется с потреблением тока до 10 кВ и выдает напряжение в стандартные 220 В. Потому именно такие счетчики используют в обычный частных домовладениях и квартирах. Однофазный счетчик применяется в трехфазной сети только в том варианте, когда на каждую фазу установлено отдельное устройство, то есть в таком случае счетчиков должно быть 3.
  • Счетчик электроэнергии трехфазный устанавливают, соответственно, на трехфазную сеть. Необходимость в таком оборудовании возникает на предприятиях с большим потреблением электроэнергии, в общих щитовых на многоквартирный дом и т. д. В частных домах устанавливается только в том случае, если есть в наличии приборы с большим потреблением энергии, например, регулярно используется сварочный аппарат. Трехфазная система дает на выходе 380 В и предохраняет помещение от перепадов напряжения.
  • Следующий фактор, по которому классифицируют приборы измерения уровня энергопотребления – тарифность. Производители предлагают приобрести как однотарифный так и двухтарифный счетчик электроэнергии. Существуют также многотарифные модификации. Суть данного устройства в том, что оно позволяет измерять количество потребленного тока по заданным тарифам в разное время суток. Такой подход к подсчетам позволяет значительно сократить расходы.
  • Еще одна характеристика электросчетчиков – тип энергии, замеры которой производятся. Приборы с одной фазой измеряют только количество проходящей через устройство активной энергии. Трехфазные работают по нескольким направлениям, они измеряют активную энергию, реактивную, а также направление потоков. Данные измерения помогают уменьшить затраты на электроэнергию, а также повысить ее качество, так как происходит компенсация количества реактивной энергии. Особенно полезно данное дополнение для промышленных зданий, в которых подключение электросчетчика проходит через трансформатор.
  • Если говорить об экономии электроэнергии, то сократить ее расход позволяет не только правильно подобранное и установленное оборудование, но и устанавливаемый на счетчик электроэнергии магнит. Данное устройство подходит для индикаторных приборов, оно просто замедляет или полностью останавливает движение вращающихся металлических частей. То есть ток продолжает поступать через счетчик в помещение, но учет его не ведется. Используя это, или другие подобные средства, следует помнить, что данный способ не является законным и облагается штрафами.

Критерии выбора электросчетчика

Разобравшись с основами устройства и классификацией электросчетчиков, приступают к изучению параметров их выбора. Чтобы приобрести оптимальный вариант прибора, необходимо знать некоторые данные об электрической сети в помещении, для которого он покупается, а также параметры самого прибора.

  • Приобрести счетчик на одну фазу или на три. Необходимая фазность прибора напрямую зависит от типа электрической сети в помещении. Чтобы получить эту информацию, не нужно обращаться в органы энергонадзора, достаточно внимательно изучить панель старого счетчика. Если на ней указаны цифры 220/230 В, то необходим однофазный прибор. Если же на ней стоит отметка 220/380 или 230/400 В, то необходим прибор для трех фаз. Для изменения фазности сети обращаются в отвечающую за энергоснабжение организацию и оформляют необходимые документы.
  • Номинальный ток прибора. В основном все посчитывающие расход электрического тока устройства функционируют в интервале нагрузки не более 50-60 А и мощности 15 кВт. Стандартные счетчики для частных домов имеют именно такой показатель номинального тока. Но если же характеристики электрической сети превышают потребление в 15 кВт, то необходим прибор с максимальной нагрузкой в 100 А. Эти данные указываются на вводном автомате помещения. Если на панели указана цифра до 40 А, то необходим счетчик с показателем 60 А. Если же данная цифра превышает значение в 40, то и прибор приобрести необходимо на 100 А. Не стоит устанавливать устройство с большим показателем, чем того требует электрическая сеть, так как это вызовет подозрения у отвечающей за энергоснабжение организации и счетчик придется заменить.
  • Прибор с одним тарифом или с несколькими. Данный критерий рассматривается в индивидуальном порядке. Зачастую поставляющие энергию компании предоставляют разную цену на ночной и дневной тариф. Необходимо узнать, есть ли возможность рассчитываться таким образом, а затем уже принимать решение об установке многотарифного счетчика. Если тарификация в ночное и дневное время одинакова, то многотарифный счетчик за электроэнергию расходы не сократит и будет попросту бесполезен.
  • Устройство с разными способами крепления. Данный показатель не влияет на работоспособность самого устройства, но поможет сделать процедуру его монтажа более простой. Два самых распространенных способа крепления – три винта или дин-рейка. Первый способ используется в обычных электрических щитах и встречается на всех индикаторных счетчиках и на некоторых электронных. Крепление с помощью дин-рейки используется только в электронных механизмах. Если приобретен прибор под рейку, то для нее необходимо купить и сам крепежный механизм, так как в стандартных щитовых его наличие не предусмотрено.
  • Наличие дополнительных функций. Некоторые модели электронных счетчиков имеют различные дополнительные функции. Среди них значится вывод на экран информации о токе, напряжении и частоте. Учет показаний счетчика в момент отсутствия в сети напряжения, подсветка и многое другое. Данные функции не сказываются на работоспособности прибора, но делают его эксплуатацию более удобной. Потому при покупке электрического счетчика на их наличие стоит обратить внимание.
  • Класс точности прибора. Также следует обратить внимание на класс точности счетчика, так как возможные погрешности не играют на руку потребителю. Бытовые приборы данный показатель имеют на уровне 2,0, что является для них наиболее оптимальным. Счетчики с классом от 0,5 подходят для быстропеременных нагрузок и устанавливаются в основном в промышленных зданиях.

Признанные торговые марки электросчетчиков

Бытовые счетчики электроэнергии – это один из тех приборов, за который не стоит переплачивать, покупая импортный товар. Зарубежные производители предлагают продукцию высокого качества, однако существуют российские торговые марки, которые предлагают приборы такого же класса, но за более умеренную цену. Российские счетчики сертифицированы и соответствуют всем стандартам качества, а точнее ГОСТам. Среди множества наименований выделяется несколько торговых марок, которые неоднократно тестировались различными компаниями и широко применяются на промышленных предприятиях и в частных домах.

  • Энергомера. Основана компания была в Ставрополе, сейчас же изготовление продукции проходит на семи заводах, расположенных на территории России, Белоруссии и Украины. Основная специализация компании – приборы для учета расхода энергопотребления. Компания предлагает широкий ассортимент механических и электронных приборов. Цена на продукцию варьирует от 13 до 330 EUR. Особо выделяются такие серии:
    • Прибор с одной фазой и одним тарифом. Марка СЕ101, СЕ200, ЦЭ6807.
    • Прибор с одной фазой и несколькими тарифами. Марка СЕ102, СЕ201, СЕ205, СЕ208
    • Прибор с тремя фазами и одним тарифом. Марка СЕ300, СЕ302, ЦЭ6803, ЦЭ6804.
    • Прибор с тремя фазами и несколькими тарифами. Марка СЕ301, СЕ303, СЕ304, СЕ305, СЕ306, ЦЭ6850.

  • Счетчики «Меркурий» от компании Инкотекс. Первый завод был основан в Москве, сейчас же мощности распределены на 7 заводов, 3 из которых находятся за границей Российской Федерации. Компания занимается разработкой и производством различного электронного оборудования, представлены в ассортименте и счетчики электроэнергии. Основная направленность работы – высокотехнологическое наукоемкое оборудование. Под торговой маркой «Меркурий» представлены все возможные классы электросчетчиков.

  • Московский завод измерительных приборов – МЗЭП. Основан в середине прошлого столетия. В ассортименте представлены не только электросчетчики, но и различная специфическая радиоаппаратура. Под торговой маркой выпускаются как электронные, так и механические счетчики электроэнергии. Индукционные счетчики представлены моделью СО-505, которая имеет одну фазу и один тариф. Цены на продукцию данной компании варьируют в диапазоне от 13 до 85 EUR. Электронные модели представлены следующими марками:
    • Одна фаза, один тариф – СОЭ-52.
    • Одна фаза, несколько тарифов – СОЭ-55.
    • Три фазы, несколько тарифов – СОЭ-561, 565.

Ориентируясь на зарекомендовавших себя на рынке производителей, стоит также обратить внимание на производственные компании, которые работают неподалеку. Цены на их продукцию, как правило, оказываются гораздо ниже, а качество на том же уровне, что и у проверенных торговых марок. Также стоит поинтересоваться ценами на счетчики в организации, которая занимается поставками электроэнергии. Зачастую такие учреждения закупают оборудование оптом и предлагают своим потребителям весьма приятные цены на него.

индукционный счетчик электрической энергии – это… Что такое индукционный счетчик электрической энергии?

индукционный счетчик электрической энергии

3.1 индукционный счетчик электрической энергии: Счетчик электрической энергии, работа которого основана на вращении диска индукционного измерительного механизма.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • индукционный период
  • ИНДУСТРИАЛИЗАЦИЯ

Смотреть что такое “индукционный счетчик электрической энергии” в других словарях:

  • Счётчик электрической энергии — (электрический счётчик)  прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч). Содержание 1 История 2 Принцип работы …   Википедия

  • ГОСТ 25372-95: Условные обозначения для счетчиков электрической энергии переменного тока — Терминология ГОСТ 25372 95: Условные обозначения для счетчиков электрической энергии переменного тока оригинал документа: 3.16 вторичный счетный механизм: Счетный механизм счетчика, подключаемого через измерительные трансформаторы, который не… …   Словарь-справочник терминов нормативно-технической документации

  • Электрический счетчик — Современный двухтарифный счётчик Устройство классического электросчётчика Счётчик электрической энергии (электрический счётчик) прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч). С …   Википедия

  • Прибор учета электроэнергии — Современный двухтарифный счётчик Устройство классического электросчётчика Счётчик электрической энергии (электрический счётчик) прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч). С …   Википедия

  • Прибор учёта электроэнергии — Современный двухтарифный счётчик Устройство классического электросчётчика Счётчик электрической энергии (электрический счётчик) прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч). С …   Википедия

  • Электрический счётчик — Современный двухтарифный счётчик Устройство классического электросчётчика Счётчик электрической энергии (электрический счётчик) прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч). С …   Википедия

  • Электросчетчик — Современный двухтарифный счётчик Устройство классического электросчётчика Счётчик электрической энергии (электрический счётчик) прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч). С …   Википедия

  • Электросчётчик — Современный двухтарифный счётчик Устройство классического электросчётчика Счётчик электрической энергии (электрический счётчик) прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч). С …   Википедия

  • ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ — измерение электрических величин, таких, как напряжение, сопротивление, сила тока, мощность. Измерения производятся с помощью различных средств измерительных приборов, схем и специальных устройств. Тип измерительного прибора зависит от вида и… …   Энциклопедия Кольера

Выбор электросчетчика: индукционный или электрический?

Нашу современную жизнь невозможно себе представить без электричества. А количество потребленного электричества необходимо измерять, чтобы выполнять его оплату. Для этого необходим такой прибор, как электросчетчик.

Любой из потребителей электрической энергии, будь то квартира или завод, занимающий площадь в десятки гектар, должен иметь приборы учета электроэнергии. И для разных абонентов нужны разные электросчетчики.

Как их правильно выбрать электросчетчик (индукционный или электрический)?

В зависимости от принципа работы электросчетчики бывают индукционными и электронными. Особенность индукционных счетчиков– наличие вращающегося диска, связанного со счетным механизмом. Этот механизм подсчитывает количество оборотов диска, вращающегося тем быстрее, чем больший ток протекает через счетчик. Также на скорость вращения диска влияет и величина напряжения в сети.

Рекомендуем ознакомиться со следующими похожими статьями по электрическим счетчикам:

Индукционные счетчики считаются более долговечными, срок их службы — до 15 лет.

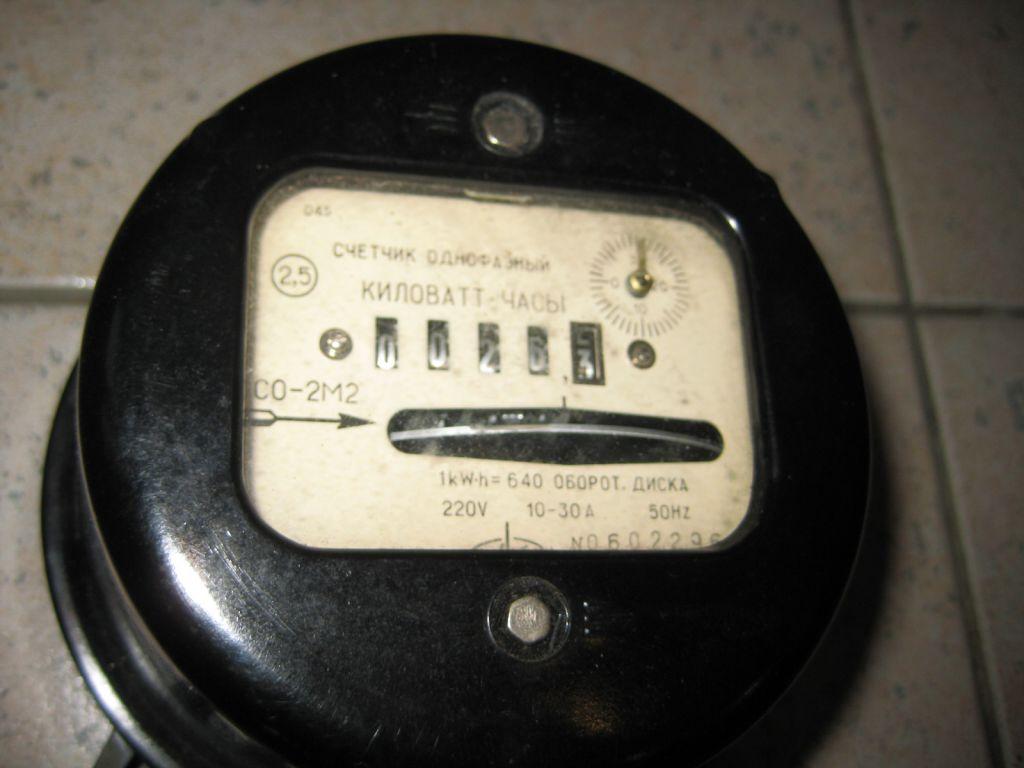

Индукционный счетчик

Электронные счетчики также измеряют ток и напряжение в сети, но в них измерение производит электронная схема, и показания выводятся на жидкокристаллический дисплей. Достоинствами этих счетчиков является простота снятия показаний, небольшие размеры, а также ведение учета по нескольким различным тарифам.

Электронный счетчик

Все счетчики имеют такой показатель, как класс точности. Он характеризует, с какой погрешностью счетчик будет измерять количество потребленной электроэнергии. Для бытовых целей обычно достаточно счетчика с классом точности 2.

Счетчики бывают однофазными и трехфазными. Трехфазный счетчик понадобится в том случае, если питание потребителя производится от трехфазной сети.

Нередко приходится сталкиваться с выбором количества тарифов счетчика. Многотарифный счетчик считает отдельно электроэнергию, потребленную в дневное, и отдельно — в ночное время суток. Цена за электроэнергию по ночному тарифу ниже, чем по дневному. Это сделано для переноса части нагрузки электросети на время, когда она и так минимальна. Двухтарифный счетчик позволит Вам экономить только тогда, когда Вы сможете, к примеру, стирать и пользоваться посудомоечной машиной преимущественно в ночное время.

Поскольку многотарифные счетчики являются более сложными устройствами, то их недостатком является сравнительно меньшая надежность, чем у обычных.

При покупке счетчика следует учитывать максимальный ток, который будет измерять прибор. При потребляемой мощности до 15кВт следует выбрать счетчик с током до 50А. Но, если ток ожидается большей величины, то нужно выбрать счетчик на 100А. Однако необоснованно повышать этот параметр не стоит, так как к вам могут возникнуть претензии у энергосбытовой компании. Также рекомендуется согласовать в этой компании марку выбранного вами для покупки счетчика.

Следует обратить внимание на температурный диапазон, в котором может работать выбранный счетчик. Если его эксплуатация планируется при отрицательных температурах, нужно заранее выяснить, рассчитан ли он на работу в таких условиях.

При покупке счетчика убедитесь в соответствии заводского номера прибора, указанному в паспорте, номеру, нанесенному на шкалу счетчика. Также в паспорте должна быть проставлена дата выпуска прибора. Проверьте наличие и качество пломб на корпусе счетчика.

Соблюдение этих требований позволит вам без проблем зарегистрировать счетчик в энергосбытовой компании. Вам не зарегистрируют однофазный счетчик, с момента выпуска которого прошло более двух лет, или трехфазный старше одного года.

При покупке счетчика следует уделить внимание способу его крепления. Счетчики могут закрепляться либо тремя винтами, либо устанавливаться на DIN-рейку.

В паспорте любого счетчика указывается периодичность, с которой прибор должен проходить метрологическую поверку. Обычно этот срок составляет 8-16 лет, а у трехфазных счетчиков может быть 6-8 лет. После истечения этого срока счетчик будет необходимо отправить для поверки в специализированную организацию, или приобрести новый.

Это – практически все, о чем необходимо знать при выборе электросчетчиков. Теперь вы можете самостоятельно оценить, какой из них вам потребуется.

Оцените качество статьи:

Индукционный счетчик энергии

– конструкция, работа и уравнение крутящего момента

Электрический измерительный прибор, используемый для измерения потребления энергии нагрузкой, называется измерителем энергии. Измерение потребления электроэнергии различными бытовыми и промышленными нагрузками очень важно с экономической точки зрения. Электроэнергия, потребляемая нагрузкой, – это, в основном, мощность, потребляемая за определенный период времени. Если временной интервал указан в часах, тогда измерение энергии выполняется в ватт-часах.Большинство счетчиков энергии измеряют в киловатт-часах (кВтч).


Как правило, счетчики энергии представляют собой интегрирующие счетчики, которые могут регистрировать мощность, потребляемую нагрузкой в ​​течение определенного интервала времени. Среди счетчиков энергии индукционного типа существуют различные типы счетчиков энергии, которые наиболее популярны и могут использоваться только для измерения переменного тока. В зависимости от имеющегося источника питания существует два типа счетчиков энергии индукционного типа.
  • Счетчик энергии однофазного индукционного типа
  • Счетчик энергии трехфазного индукционного типа

В этом разделе мы рассмотрим конструкцию и работу счетчика энергии однофазного индукционного типа.

Конструкция счетчика энергии однофазного индукционного типа:

Детали конструкции однофазного счетчика энергии индукционного типа показаны ниже.

Счетчик состоит из четырех основных частей, а именно:
  • Система привода
  • Система перемещения
  • Тормозная система
  • Система регистрации
Давайте подробно рассмотрим каждую часть,

Система привода:

Приводная система состоит из двух электромагнитов переменного тока, а именно шунтирующего магнита и последовательного магнита, намагниченного пропорционально напряжению питания и току нагрузки соответственно.Следовательно, обмотка центральной ветви шунтирующего магнита называется катушкой давления, а обмотка последовательного магнита – токовой катушкой.

Шунтирующий магнит обеспечивает путь с низким сопротивлением через небольшие воздушные зазоры для циркулирующих потоков (φ c1 и φ c2 ). Таким образом, только небольшое количество потока φ p проходит через центральный край к диску, который является одним из рабочих потоков. Второй рабочий поток φ с создается последовательным магнитом.

Поток φ p должен быть точно в квадратуре (т.е.е., сдвинут по фазе на 90 °) с напряжением питания, но из-за сопротивления катушки давления и потерь в стали в магнитной цепи φ p никогда не будет находиться в квадратуре с напряжением, которое сбивает работу. Таким образом, чтобы привести φ p точно в квадратуру с напряжением питания, на центральном плече шунтирующего магнита предусмотрены медные затеняющие полосы или кольца, сопротивление которых регулируется.


Система перемещения:

Эта система состоит из легкого алюминиевого диска, который установлен на валу и расположен в воздушном зазоре между двумя магнитами.Нижняя часть вала шарнирно закреплена в подшипнике с драгоценными камнями, а верхняя часть шпинделя снабжена простым подшипником втулочного типа со штифтом. Вал также несет шестерню (шестерню), которая соединяет вал с регистрирующим механизмом.


Тормозная система:

Эта система требуется для управления скоростью вращения диска, а также для перевода диска в состояние холостого хода при отключении нагрузки, что осуществляется постоянным магнитом, называемым тормозным магнитом. Этот магнит расположен так, чтобы диск оказался между полюсами магнита.

Всякий раз, когда диск вращается, он разрезает поле тормозного магнита, и в нем индуцируется ЭДС, которая заставляет течь вихревые токи. Этот ток создает поле в диске, которое противодействует основному полю и тем самым уменьшает его величину. Следовательно, создается тормозной момент (который препятствует вращению диска).


Система регистрации:

Регистрирующая система (механизм) также известна как счетная система (механизм). Эта система взаимодействует с шестерней, которая представляет собой шестерню, установленную на валу диска.Механизм состоит из зубчатой ​​передачи. Поскольку количество оборотов диска пропорционально потребляемой мощности, передаточное отношение зубчатого колеса выбирается таким образом, чтобы вращать индикаторы на панели, чтобы указать общую потребляемую энергию. Передаточное число между соседними индикаторами будет 10: 1, так что потребляемая энергия составляет до тысяч кВтч.

Работа счетчика энергии однофазного индукционного типа:

Когда нагрузка не подключена, магнитный поток в последовательном магните не создается, и присутствует только шунтирующее поле.Этот переменный поток φ p связан с диском и индуцирует ЭДС E p в диске, из-за этой ЭДС в диске протекает вихревой ток I p , который создает переменное поле φ p ‘в диск. Но в диске не будет создаваться крутящий момент из-за этих двух потоков, потому что оба потока сдвинуты по фазе на 180 °.

Когда ток нагрузки I L протекает через токовую катушку, последовательный магнит намагничивается и через него проходит переменный магнитный поток, и этот магнитный поток связывается с диском, что также создает ЭДС E se , в результате чего возникает поток вихревого тока I se .I se устанавливает поле φ se ‘в диске, которое взаимодействует с полем из-за I p , и, следовательно, крутящий момент создается в диске из-за этого взаимодействия обоих полей. Создаваемый крутящий момент пропорционален разнице крутящих моментов из-за I p и I se .


Векторная диаграмма счетчика энергии показана ниже. Следовательно, средний крутящий момент определяется как, Но,

I p φ p ∝ V ph

I se φ se ∝ I L

Отсюда, поскольку A + B постоянная,

T ∝ V ph I L cos φ

Из вышесказанного, средний крутящий момент, создаваемый в диске, пропорционален фактической мощности, потребляемой в нагрузке.

Приведенное выше уравнение получено в предположении, что φ p отстает от V ph точно на 90 °. Таким образом, если φ p не находится в точном квадратуре с V ph , указанное выше соотношение не выполняется. Следовательно, должны быть предусмотрены медные затеняющие кольца или полосы, чтобы обеспечить хорошее соблюдение вышеуказанного соотношения. Пусть крутящий момент, создаваемый тормозным магнитом, равен T B . T B будет пропорционально скорости диска (т.е. N).

∴ T B ∝ N

T B = K 2 N

Так как, В установившемся режиме тормозной момент равен крутящему моменту привода.Общее количество оборотов, Следовательно, общее количество оборотов пропорционально интегралу истинной мощности, то есть энергии.

Преимущества счетчика энергии индукционного типа:

  • Их можно использовать в течение длительного периода времени при минимальном техническом обслуживании.
  • Это недорогой счетчик энергии, который почти повсеместно используется для измерений переменного тока.
  • Высокое соотношение крутящего момента к массе.
  • Может использоваться для измерения энергии в широком диапазоне нагрузок.

Недостатки счетчика энергии индукционного типа:

  • Если в счетчике нет надлежащих настроек, в показания вносятся большие ошибки.
  • Принцип индукции может быть только для переменного тока, поэтому эти измерители ограничены измерениями только переменного тока.

Счетчик энергии электромеханический индукционный Тип и принцип работы

Электромеханический индукционный тип Счетчик энергии

Счетчик электроэнергии , электросчетчик , электросчетчик или Счетчик энергии – это устройство, которое измеряет количество электроэнергии, потребляемой жилым помещением, предприятием или устройством с электрическим приводом.

Это широко известный и самый распространенный тип старинных ваттметров. Он состоит из вращающегося алюминиевого диска, установленного на шпинделе между двумя электромагнитами. Скорость вращения диска пропорциональна мощности, и эта мощность интегрируется за счет использования механизма счетчика и зубчатых передач. Он состоит из двух пластинчатых электромагнитов из кремнистой стали, то есть последовательного и шунтирующего магнитов. Магнит серии
несет катушку, состоящую из нескольких витков толстого провода, соединенных последовательно с линией, тогда как шунтирующий магнит несет катушку с множеством витков тонкого провода, подключенного к источнику питания.
Разрывной магнит – это постоянный магнит, который применяет силу, противоположную нормальному вращению диска, для перемещения этого диска в уравновешенное положение и остановки диска при отключенном питании.

Принцип работы:

Работа однофазных индукционных счетчиков энергии типа основана на двух основных принципах:
i. Вращение алюминиевого диска.
ii. Организация подсчета и отображения количества потребляемой энергии.

Вращение алюминиевого диска:
Вращение металлического диска осуществляется двумя катушками.Обе катушки расположены таким образом, что одна катушка создает магнитное поле, пропорциональное напряжению, а другая катушка создает магнитное поле, пропорциональное току. Поле, создаваемое катушкой напряжения, задерживается на 90 °, так что в диске индуцируется вихревой ток. Сила, действующая на диск двумя полями, пропорциональна произведению мгновенного тока и напряжения в катушках.
В результате в воздушном зазоре вращается легкий алюминиевый диск. Но есть необходимость остановить диск при отсутствии питания.Постоянный магнит работает как тормоз, который препятствует вращению диска и уравновешивает скорость вращения относительно потребляемой мощности.

Организация подсчета и отображения потребляемой энергии:
В этой системе вращение плавающего диска было подсчитано и затем отображено в окне счетчика. Алюминиевый диск соединен со шпинделем, имеющим шестерню. Эта шестерня приводит в движение регистр, и количество оборотов диска было подсчитано и отображено в регистре, который имеет серию циферблатов, и каждый циферблат представляет собой одну цифру.В передней части счетчика есть небольшое окошко дисплея, которое отображает показания потребляемой энергии с помощью циферблатов. На центральном плече шунтирующего магнита имеется медное затемняющее кольцо. Чтобы сделать фазовый угол между потоком, создаваемым шунтирующим магнитом, и напряжением питания около 900, требуется небольшая регулировка в месте кольца.

Подробнее о счетчиках энергии

(PDF) Анализ производительности индукционного счетчика активной энергии с использованием инновационного подхода

XVIII ВСЕМИРНЫЙ КОНГРЕСС IMEKO

Метрология для устойчивого развития

17-22 сентября 2006 г., Рио-де-Жанейро, Бразилия

АНАЛИЗ РАБОТЫ АНАЛИЗА ИЗМЕРИТЕЛЬ ИНДУКЦИИ АКТИВНОЙ ЭНЕРГИИ

ИСПОЛЬЗОВАНИЕ ИННОВАЦИОННОГО ПОДХОДА

Даниэле Галло

1

, Анналиса Ликкардо

2

, Никола Паскино

2

1

Инженерный факультет Наплеса , 29 – 81031 Аверса (CE) Италия,

Телефон +39081 5010239; Факс +39081 5037042, электронная почта: daniele.gallo

@ unina2.it

2

Кафедра электротехники, Неаполитанский университет Федерико II, Виа Клаудио, 21 – 80125 Неаполь ИТАЛИЯ

Телефон +39081 7683630; Факс + 39 081 2396897, электронная почта: {aliccard, npasquin}@unina. it

Аннотация: Статья посвящена анализу производительности

индукционного счетчика энергии при различных формах сигналов напряжения и тока

, синусоидальных и

деформированы, которые напоминают возможные условия питания сети

, возникающие при нормальной эксплуатации.Представлен измерительный стенд

и план эксперимента

. Экспериментальные результаты сравниваются с эталонным измерителем мощности

, и относительная погрешность составляет

, характеризуемую в терминах зависимости от входных величин.

Ключевые слова: калибровка счетчика энергии, индукционная энергия

метра, несинусоидальные условия, электрические величины

измерения

1. ВВЕДЕНИЕ

В связи с ростом распространения силовой электроники и

увеличилось количество конкурентов по энергии

рынка, некоторые из которых производят и распределяют электрическую энергию

из возобновляемых источников, электрические количества

в электросети далеки от синусоидальности. Такие новые условия работы

также создают проблемы для процедур выставления счетов

, поскольку энергия может иметь сильную реактивную часть

как на стороне генерации, так и на стороне использования, которая

должна взиматься только с того, кто ее вызывает, например,

из-за использования большой реактивной нагрузки.

Итак, особый интерес вызывают характеристики

устройств, предназначенных для измерения энергии

, потребляемой потребителями.

Авторы предложили в [1] новую методологию

для калибровки счетчиков энергии, и в той же статье приложение

к электронным счетчикам для характеристики влияния

искажений сигнала мощности на измерения энергии

также было представлен. Хотя, поскольку индукционный измеритель

по-прежнему является наиболее широко используемым устройством для измерения активного потока энергии

, важно охарактеризовать его поведение

в синусоидальных и искаженных условиях в сравнении с

его числовым аналогом.

1

Основная проблема со счетчиками энергии состоит в том, что они

обычно характеризуются – т.е. калибруются производителями –

с помощью синусоидального сигнала, так что поведение

1

1

Эта работа имеет частично поддержан грантом МИУР № 9273

закон 297/99.

при несинусоидальных токах и напряжениях неизвестно,

, что, возможно, может иметь некоторые соответствующие эффекты на значениях измерений

и, в свою очередь, на сборы, взимаемые с клиентов

.

Катушки ватт-часов, работающие в ненормальных условиях

, на самом деле могут насыщать или изменять свой импеданс

, вызывая повышенную ошибку регистрации.

Кроме того, проблема возникает, когда предполагается, что условия, при которых откалибровано

счетчиков, должны сохраняться при нормальной работе

. Действительно, можно только быть уверенным в том, что при

все комбинации условий эксплуатации, значения характеристических величин сети

остаются в пределах

, указанных в EN IEC 50160 [2].

Исходя из этих соображений, научное сообщество

приложило большие усилия для предоставления

новых определений энергии, которые остаются согласованными даже

в сильно искаженных средах, а также для определения правил

, определяющих, какое количество имеет счетчик энергии. по показателю

[3-5], то есть какая энергия должна быть оплачена

потребителями, а какая – производителями. Один из наиболее важных вкладов

в эту область внесен в стандарт IEEE

об определении для измерения электрических величин

[6].

Работа, представленная ниже, направлена ​​на характеристику

погрешности регистрации индукционных счетчиков

при различных сценариях качества электроэнергии для источника

напряжения, питающего резистивную нагрузку. Разд. 2 будет представлена ​​испытательная схема

, использованная для проведения экспериментальных испытаний, и принятый экспериментальный план

; в разд. 3 результаты будут

даны, а выводы будут сделаны в разд. 4.

2.ЭКСПЕРИМЕНТАЛЬНАЯ УСТАНОВКА

В литературе

был разработан ряд моделей во временной области для определения погрешности регистрации индукционного счетчика мощности

[1-4]. Однако эти модели

сложно реализовать, особенно при оценке параметров катушки напряжения и диска

. Изменение этих

параметров с частотой оказывает существенное влияние на работу счетчика

[5-9].

Таким образом, погрешность регистрации ваттметра

была оценена путем экспериментальных испытаний.В частности, в

измеренная энергия при различных условиях:

Часов / Тахометр – Черный – Тип индукционного провода.

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, с помощью которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что собираем

Мы можем собирать следующую информацию:

  • наименование и титул
  • Контактная информация
  • , включая адрес электронной почты
  • демографическая информация, такая как почтовый индекс, предпочтения и интересы
  • другая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

  • Внутренний учет.
  • Мы можем использовать эту информацию для улучшения наших продуктов и услуг.
  • Мы можем периодически отправлять рекламные сообщения о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может вас заинтересовать, используя указанный вами адрес электронной почты.
  • Время от времени мы также можем использовать вашу информацию, чтобы связываться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie – это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш веб-сайт может содержать ссылки на другие интересные веб-сайты. Однако после того, как вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Следовательно, мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

  • всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
  • , если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любое время изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам о своем желании.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР | Знание потока

Есть один важный момент при использовании электромагнитных расходомеров. Поскольку электромагнитные расходомеры основаны на Согласно законам электромагнитной индукции, проводящие жидкости – единственные жидкости, поток которых может быть обнаружен. Будь то проводящая жидкость или нет определяется наличием электропроводности. Итак, что такое электрическая проводимость?

Электропроводность обычно представляет собой величину, которая выражает легкость прохождения электричества.Противоположное числовое значение – удельное сопротивление, который выражает уровень сложности прохождения электричества. В качестве единиц измерения в основном используется См / см (сименс на сантиметр). Чтобы определить насколько легко будет течь электричество, электроды размером 1 см² располагаются на расстоянии 1 см друг от друга. Используя водопроводную воду с концентрацией от 100 до 200 мкСм / см, минеральную воду с концентрацией 500 мкСм / см или более и чистую воду с концентрацией 0,1 мкСм / см или менее в качестве образцов, мы может предоставить примеры фактически измеренной электропроводности.

Для расчета электропроводности необходимо, чтобы такие условия, как площадь электродов и расстояние между электроды, правильно рассчитаны.Из-за этого рассчитать довольно сложно. Как общий способ подтверждения электрического Для измерения электропроводности можно использовать измеритель электропроводности (50–1000 долларов США).

ПОЧЕМУ ВОДА ПРОВОДИТ ЭЛЕКТРИЧЕСТВО?

H 2 О сам по себе является стабильной молекулой и не проводит электричество. Итак, почему электричество течет в воде? Секрет в том, что отсутствие или наличие примесей в воде определяет ее способность проводить электричество.

Помимо H 2 O (молекулы воды), существуют Ca 2 + (ионы кальция) и Mg 2 + (ионы магния) в воде. Термины жесткая вода и мягкая вода определяются количеством ионов. содержится в данном количестве воды. Поскольку эти ионы проводят электричество в воде, водопроводной воде, грунтовых водах и других ионах. богатые воды обладают свойством проводить электричество. Кроме того, поскольку чистая вода содержит только H 2 O и не содержит примесей, не может проводить электричество.

БЫСТРАЯ ТЕХНИКА

Если вы просто хотите подтвердить наличие или отсутствие электропроводности, можно использовать стандартный мультиметр. Переведите тестер в режим измерения сопротивления. значения и поместите оба зонда в жидкость. Если стрелка тестера хоть немного сдвинется по направлению к нулевой стороне, это показывает, что течет электричество. * И наоборот, если стрелка не сдвинуться с ∞ вообще, значит, электропроводность отсутствует.Можно судить, что обнаружение с электромагнитным расходомером невозможно.

* В качестве меры предосторожности требуется подтверждение с помощью измерителя электропроводности.

Что такое индукционный тип? – Цвета-NewYork.com

Что такое индукционный тип?

Индукционные счетчики измеряют мощность в цепях переменного тока и обычно используются снаружи домов.Специализированные счетчики ватт-часов включают суммирующие счетчики, которые регистрируют мощность, используемую более чем в одной цепи, и высокоточные портативные счетчики, которые используются для тестирования установленных…

Каковы преимущества прибора индукционного типа?

Ниже приведены преимущества счетчиков индукционного типа: они недороги по сравнению с приборами с подвижным железом. У них высокое соотношение крутящего момента к весу по сравнению с другими инструментами. Они сохраняют свою точность в широком диапазоне температур, а также нагрузок.

Каковы преимущества и недостатки приборов индукционного типа?

Достоинства и недостатки однофазного индукционного счетчика

  • Нет подвижного железа.
  • Высокий крутящий момент – это соотношение веса.
  • Подвижный элемент не имеет электрического контакта с цепью.
  • Менее подвержен влиянию паразитного магнитного поля.
  • Более точный на широком диапазоне нагрузок.
  • Хорошее демпфирование.

Какой инструмент индукционного типа используется чаще всего?

Прибор индукционного типа может использоваться как амперметр, вольтметр или ваттметр, более популярны счетчики энергии индукционного типа.

Какой измеритель будет самым чувствительным?

Потенциометр

наиболее чувствителен, чем вольтметр, т.к.

Каковы области применения приборов индукционного типа?

Мы используем прибор индукционного типа только для измерения переменного тока. Это связано с тем, что явление индукции возникает только при переменном токе. Индукционный прибор универсален. Например, мы используем инструменты как амперметры, вольтметры, ваттметры и счетчики энергии.

Что такое ваттметр индукционного типа?

Ваттметр индукционного типа – один из типов ваттметров, который работает по принципу взаимной индукции.Поскольку принцип индукции возможен только при переменном токе. Таким образом, ваттметры индукционного типа используются для измерения мощности только в цепях переменного тока.

Что означает вихретоковый ток?

Вихревые токи (также называемые токами Фуко) – это петли электрического тока, индуцируемые в проводниках изменяющимся магнитным полем в проводнике в соответствии с законом индукции Фарадея. Вихревые токи протекают в замкнутых контурах внутри проводников в плоскостях, перпендикулярных магнитному полю.

Ваттметр какого типа нельзя использовать как для переменного, так и для постоянного тока?

Какой тип ваттметра нельзя использовать одновременно для переменного и постоянного тока? Ваттметр индукционного типа используется только для измерения переменного тока, тогда как ваттметр динамометрического типа используется только для измерения постоянного тока. Прибор электростатического типа не относится к категории ваттметров и используется для измерения напряжения.

Какие из следующих инструментов можно использовать как для переменного, так и для постоянного тока?

Таким образом, движущиеся железные инструменты являются неполяризованными инструментами i.е. они не зависят от направления, в котором проходит ток. Следовательно, инструменты можно использовать как на переменном, так и на постоянном токе.

Какие бывают два типа ваттметров?

Типы ваттметров:

  • Ваттметр динамометрического типа.
  • Ваттметр индукционного типа.
  • Ваттметр электростатического типа.

Что такое коэффициент мощности ваттметра?

Определение: прибор, который точно измеряет низкое значение коэффициента мощности, известен как ваттметр с низким коэффициентом мощности (LPFW).Измеритель с низким коэффициентом мощности используется для измерения мощности высокоиндуктивной цепи. Он также используется в резистивной цепи с коэффициентом мощности от 0,5 до 1.

Какие инструменты бывают динамометрического типа?

Эти инструменты представляют собой модифицированную форму подвижных катушек с постоянными магнитами. Здесь рабочее поле создается постоянной, но другой фиксированной катушкой. Подвижная система и система управления аналогичны системам с постоянными магнитами.

Какие бывают типы динамометров?

Типы.Существует два основных типа динамометров, которые часто используются в автомобильной промышленности и в промышленных и производственных процессах. Это динамометры шасси и динамометры двигателя. Динамометрические стенды шасси измеряют вращение автомобильных колес с помощью компьютерного программного обеспечения, чтобы определить двигатель или крутящий момент двигателя.

Почему используется динамометр?

Динамометр, или сокращенно «динамометрический стенд», – это устройство для измерения силы, момента силы (крутящего момента) или мощности. Динамометр также можно использовать для определения крутящего момента и мощности, необходимых для работы ведомой машины, такой как насос. В этом случае используется автомобильный или приводной динамометр.

Что такое инструмент Mi?

Определение: прибор, в котором подвижное утюг используется для измерения потока тока или напряжения, известен как подвижный утюг. Он работает по принципу притяжения железа рядом с магнитом.

Что такое MC и MI?

MC ==> Измеритель с подвижной катушкой -> используется для измерения постоянного тока и напряжения. MI ==> Измеритель подвижного железа—> используется для измерения переменного тока и напряжения.

В чем разница между приборами MC и MI?

На этой странице сравнивается инструмент с подвижной катушкой и прибор с подвижным железом и упоминается разница между прибором с подвижной катушкой (M.C.)… прибором с подвижным железом (M.I.).

Инструмент с подвижной катушкой (МС) Инструмент с подвижным железом (M.I.)
Регулировка крутящего момента обеспечивается пружиной. Управляющий крутящий момент обеспечивается силой тяжести и пружиной.

Каковы преимущества и недостатки подвижного металлического инструмента?

Преимущества и недостатки подвижных металлических инструментов

  • Весы неоднородные.
  • Для диапазона низкого напряжения потребляемая мощность выше.
  • Ошибки вызваны гистерезисом в железе операционной системы и паразитным магнитным полем.
  • В случае измерения переменного тока изменение частоты вызывает серьезную ошибку.

Что такое инструмент Emmc?

1.9 Динамометр (или) прибор с электромагнитной подвижной катушкой (EMMC): стр. 18. Этот прибор можно использовать для измерения напряжения, тока и мощности. Разница между PMMC и инструментом динамометрического типа заключается в том, что постоянный магнит заменен электромагнитом.

Какое демпфирование используется в Pmmc?

гашение вихревых токов

Какой тип прибора используется с демпфированием воздушного трения?

Ответ. Демпфирование воздушного трения используется в инструментах, которые находятся в вертикальном положении, как в движущихся железных инструментах. Всегда будет сопротивление объекту, который движется в вязкой среде или по поверхности.

Почему Pmmc не используется для переменного тока?

Прибор

pmmc работает только с постоянным током, но не использует переменный ток, почему? потому что инструменты pmmc измеряют среднее значение и среднее значение a.c равно нулю, поэтому указатель измерителя pmmc не перемещается. В приборе типа PMMC используются два постоянных магнита для создания стационарного магнитного поля.

Какой тип демпфирования используется в приборе Pmmc, объясните причину?

Control – В приборе PMMC крутящий момент регулируется пружинами. Пружины изготовлены из фосфористой бронзы и помещены между двумя драгоценными подшипниками. Этот демпфирующий момент возникает из-за движения алюминиевого сердечника, который движется между полюсами постоянного магнита.

Почему Pmmc используется для постоянного тока?

PMMC – это инструменты с подвижной катушкой с постоянным магнитом. Они полезны для измерения постоянного напряжения и тока. В сочетании с выпрямительными цепями их можно использовать для измерения переменного напряжения и тока. Они обладают высокой чувствительностью, так как имеют высокий рабочий крутящий момент.

Какой принцип используется прибором Pmmc?

Определение: Инструменты, которые используют постоянный магнит для создания стационарного магнитного поля, между которым движется катушка, известны как движущаяся катушка с постоянным магнитом или инструмент PMMC.Он работает по принципу действия крутящего момента на движущуюся катушку, находящуюся в поле постоянного магнита.

Какая польза от прибора PMMC?

Измеритель подвижной катушки с постоянным магнитом (PMMC), также известный как измеритель Д’Арсонваля или гальванометр, – это прибор, который позволяет вам измерять ток через катушку, наблюдая за угловым отклонением катушки в однородном магнитном поле.

Что такое счетчик энергии? – Определение, построение, работа и теория

Определение: Счетчик , который используется для измерения энергии использует электрической нагрузкой известен как счетчик энергии. Энергия представляет собой общую мощность , потребляемую и используемую нагрузкой в ​​конкретном интервале из времени . Он используется в домашних и промышленных цепях переменного тока для измерения потребляемой мощности. Счетчик дешевле и точный .

Строительство счетчика энергии

Конструкция однофазного счетчика электроэнергии показана на рисунке ниже.

Счетчик энергии состоит из четырех основных частей.Они

  1. Система привода
  2. Система перемещения
  3. Тормозная система
  4. Система регистрации

Подробное описание их частей написано ниже.

1. Приводная система – Электромагнит является основным компонентом приводной системы. Это временный магнит, который возбуждается током, протекающим через их катушку. Сердечник электромагнита изготовлен из слоистой кремнистой стали. Система привода имеет два электромагнита.Верхний называется шунтирующим электромагнитом, а нижний – последовательным электромагнитом.

Последовательный электромагнит возбуждается током нагрузки, протекающим через токовую катушку. Катушка шунтирующего электромагнита напрямую подключена к источнику питания и, следовательно, пропускает ток, пропорциональный шунтирующему напряжению. Этот змеевик называется змеевиком давления.

Центральная часть магнита имеет медную ленту. Эти полосы регулируются. Основная функция медной ленты – выравнивать поток, создаваемый шунтирующим магнитом, таким образом, чтобы он был точно перпендикулярен подаваемому напряжению.

2. Система перемещения – Система перемещения представляет собой алюминиевый диск, установленный на валу из сплава. Диск помещен в воздушный зазор двух электромагнитов. Вихревой ток индуцируется в диске из-за изменения магнитного поля. Этот вихревой ток отсекается магнитным потоком. Взаимодействие магнитного потока и диска вызывает отклоняющий момент.

Когда устройства потребляют энергию, алюминиевый диск начинает вращаться, и после некоторого количества оборотов на диске отображается единица измерения, используемая нагрузкой.Количество оборотов диска подсчитывается через определенный промежуток времени. На диске измеряется энергопотребление в киловатт-часах.

3. Тормозная система – Постоянный магнит используется для уменьшения вращения алюминиевого диска. Алюминиевый диск индуцирует вихревые токи из-за их вращения. Вихревой ток сокращает магнитный поток постоянного магнита и, следовательно, создает тормозной момент.

Этот тормозной момент противодействует движению дисков, тем самым снижая их скорость.Постоянный магнит регулируется, благодаря чему тормозной момент также регулируется путем смещения магнита в другое радиальное положение.

4. Регистрация (механизм подсчета) – Основная функция механизма регистрации или подсчета заключается в регистрации количества оборотов алюминиевого диска. Их вращение прямо пропорционально энергии, потребляемой нагрузками в киловатт-часах.

Вращение диска передается на указатели разных циферблатов для записи различных показаний.Показание в кВтч получается путем умножения числа оборотов диска на постоянную счетчика. Рисунок циферблата показан ниже.

Работа счетчика энергии

Счетчик энергии имеет алюминиевый диск, вращение которого определяет потребляемую мощность нагрузки. Диск помещается между воздушным зазором последовательного и шунтирующего электромагнита. У шунтирующего магнита есть катушка давления, а у последовательного магнита – катушка тока.

Катушка давления создает магнитное поле из-за напряжения питания, а катушка тока создает его из-за тока.

Поле, создаваемое катушкой напряжения, отстает на 90º от магнитного поля катушки тока, из-за чего в диске индуцируется вихревой ток. Взаимодействие вихревого тока и магнитного поля вызывает вращающий момент, который воздействует на диск. Таким образом, диск начинает вращаться.

Сила на диске пропорциональна току и напряжению катушки. Постоянный магнит контролирует Их вращение. Постоянный магнит препятствует движению диска и уравновешивает его по потребляемой мощности.Циклометр считает вращение диска.

Теория счетчика энергии

Катушка давления имеет такое количество витков, которое делает ее более индуктивной. Реактивный путь их магнитной цепи очень меньше из-за небольшой длины воздушного зазора. Ток I p течет через катушку давления из-за напряжения питания и отстает на 90º.

I p производит два Φ p , которые снова делятся на Φ p1 и Φ p2 .Основная часть потока Φ p1 проходит через боковой зазор из-за низкого магнитного сопротивления. Поток Φ p2 проходит через диск и создает крутящий момент, который вращает алюминиевый диск.

Поток Φ p пропорционален приложенному напряжению и отстает на угол 90º. Поток переменный и, следовательно, индуцирует вихревой ток I ep в диске.

Ток нагрузки, проходящий через токовую катушку, индуцирует магнитный поток Φ с .Этот поток вызывает на диске вихревой ток I es . Вихревой ток I es взаимодействует с потоком Φ p , а вихревой ток I ep взаимодействует с Φ s , создавая другой крутящий момент. Эти крутящие моменты противоположны по направлению, и чистый крутящий момент является разницей между ними.

Векторная диаграмма счетчика энергии представлена ​​на рисунке ниже.

Пусть
В – приложенное напряжение
I – ток нагрузки
∅ – фазовый угол тока нагрузки
I p – угол давления нагрузки
Δ – фазовый угол между напряжением питания и потоком в катушке давления
f – частота
Z – импеданс вихревого тока
∝ – фазовый угол вихретоковых цепей
E ep – вихревой ток, индуцированный потоком
I ep – вихревой ток из-за потока
E ev – вихревой ток из-за потока
I es – вихревые токи из-за магнитного потока

Чистый крутящий момент диска выражается как

где K 1 – постоянная

Φ 1 и Φ 2 – фазовый угол между потоками.

Добавить комментарий

Ваш адрес email не будет опубликован.
