МЕСТО ПОД «СОЛНЦЕМ».

ПОД «СОЛНЦЕМ» ИНФРАКРАСНОГО ОБОГРЕВАТЕЛЯ

Как известно, все познается в сравнении. Чтобы в полной мере оценить достоинства и преимущества, которыми обладают длинноволновые инфракрасные обогреватели (ИК обогреватели), стоит вспомнить недостатки их предшественников на поприще отопления жилых и нежилых (офисных) помещений. Это – так называемые «обычные» обогреватели и позднее появившиеся – обогреватели конвективного типа.

Начнем с обычных. Это – оснащенное нагревательным элементом устройство, предназначение которого – нагреть в помещении воздух (спиральные, масляные и др.). Но для того, чтобы, отдавая тепло, начать прогревать окружающий воздух, обогреватель должен предварительно «протопиться» сам. Если спиральный обогреватель нагревается стремительно, то масляный весьма медлителен. Между тем,  только хорошо «раскочегаренный» прибор начинает эффективно выполнять свою функцию, то есть обогревать окружающее пространство. Поэтому рассчитывать на быструю отдачу тепла от масляных обогревателей не приходится. Как и на рачительное расходование электроэнергии.

И это не единственный «минус». Проблема в том, что масляный обогреватель прогревает воздух вокруг себя. Чем ближе к очагу – тем теплее. Вот и получается, что бок о бок с обогревателем – тепло, а чуть поодаль – уже меньше! Чтобы хоть как-то разогнать по помещению теплый воздух, облаком образующийся вокруг «печки», обогреватель дополнительно оснащают вентилятором. А это – шум. Плюс дополнительные затраты на электроэнергию. А существенным недостатком спиральных обогревателей является то, что они, накаляя «отопительную батарею», сжигают кислород и пересушивают воздух в помещении. К тому же, спиральный нагреватель с вентилятором не только монотонно гудит, но еще и разносит пыль по всему помещению.

Решительным шагом вперед стали обогреватели конвективного типа.

В переводе с латинского, конвекция – доставка, перенесение. В нашем случае – доставка и переноска тепла. То есть конвектор – это переносчик тепла. Теплый воздух уже не кучкуется около прибора, а распределяется по помещению. «Транспортировка» тепла, в соответствии с законами физики, происходит в результате нагрева воздуха, проходящего через нагревательный элемент конвектора: расширяющийся при нагревании воздух начинает вытекать в помещение сквозь выходные решетки, а на его место «на разогрев» поступает следующая порция холодного воздуха, чтобы пройти все тот же «путь наверх». Это называется естественная конвекция воздуха.

В числе «плюсов» обогревателей конвективного типа то, что отопление эффективнее и в то же время более экономичнее по затратам электроэнергии в сравнении с обычными отопительными приборами. Сопровождается меньшим выжиганием кислорода в помещении, поскольку в условиях естественной циркуляции теплоносителя нет нужды раскалять нагревательный элемент «до красна», до максимально возможной температуры.

Вроде бы все хорошо, но, как всегда, есть «но». И не одно!

Для начала напомним про правило: держи ноги в тепле, а голову в холоде. Здесь же все с ног на голову! В результате конвективного отопления, как мы уже говорили, теплый воздух устремляется все «выше и выше», и в результате над головой температура поднимается до 40 °С, в то время как в ногах всего лишь порядка 15 °С. И это не все возможные претензии.

Электроконвекторы вместе с воздушными потоками разносят по помещению пыль. Пусть меньше, чем неконвективные, но также высушивают воздух. Как бы там ни было, за тепло, генерируемое приборами конвективного типа, действительно, приходится расплачиваться определенным снижением качества воздуха, которым мы дышим. И это, согласитесь, цена не малая.

Но привередничать в стране с нашим суровым климатом и плохо отапливаемыми и зачастую недостаточно защищенными от холода домами не приходится. Даже во вроде бы благоустроенной городской квартире о соответствующих санитарным нормам «+ 18 °С» в большом числе случаев можно только мечтать. Так что, чтобы не мерзнуть, приходится тем или иным  образом подтапливать. И альтернативы приборам конвективного типа еще недавно не было. Но теперь есть. Это – длинноволновые инфракрасные обогреватели. Или же – ИК обогреватели.

В сравнении с электрическими инфракрасными обогревателями, даже считающиеся экономичными обогреватели конвективного типа кажутся непозволительно расточительными. В чем фокус?

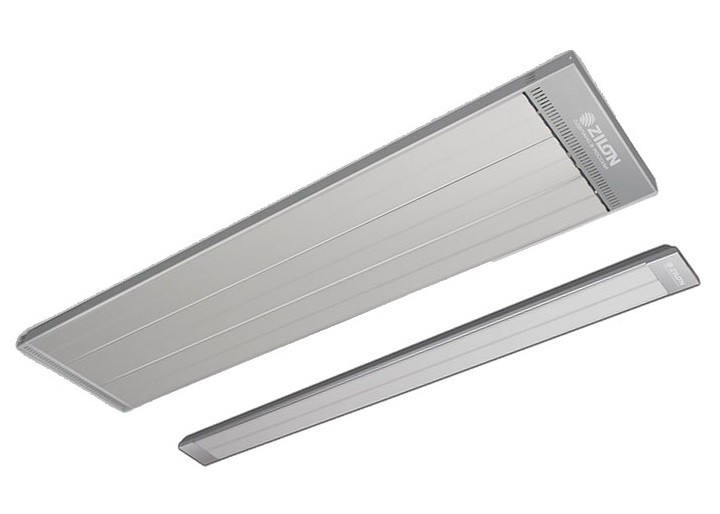

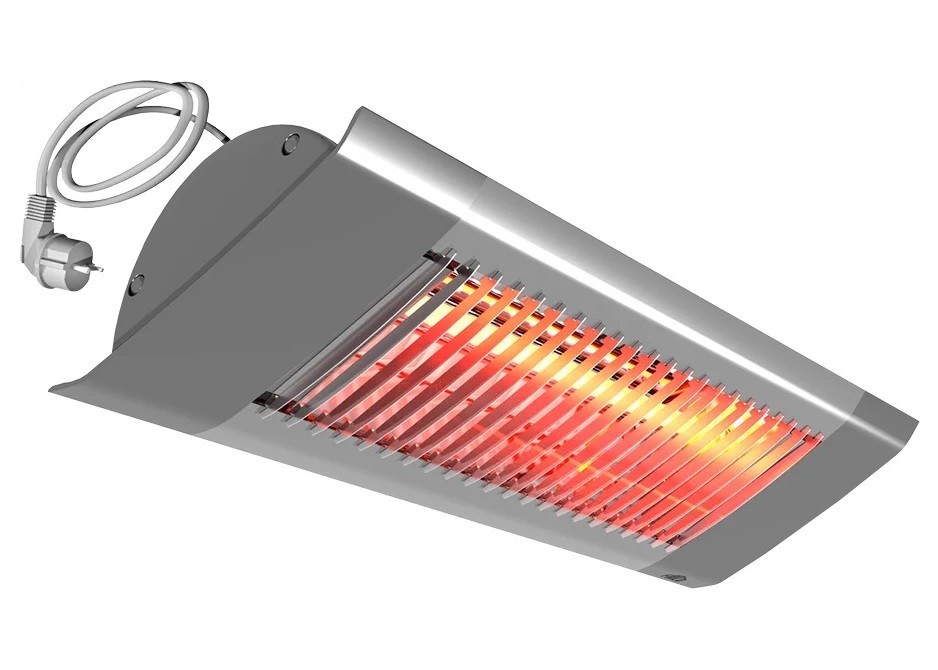

Электрические инфракрасные обогреватели – отопительные приборы нового поколения – работают совсем по другому принципу. Основной переносчик тепла – невидимое глазом инфракрасное излучение. В большей степени инфракрасные лучи греют не воздух (что имеет место при использовании масляных, спиральных и конвекторных отопителей), а предметы, поверхности, на которые они падают. То есть преимущественно они греют непосредственно то, что размещено в зоне излучения инфракрасного обогревателя: пол и стены, мебель, растения, наконец, тела самих обитателей! Это носит название «каминный эффект».

Тепловая энергия инфракрасного диапазона, которую излучает ИК-обогреватель потолочный, практически беспрепятственно минуя воздушную среду и не поглощаясь воздухом, можно сказать  без по­терь достигает поверхности и предметов, кото­рые, нагреваясь, потом сами отдают тепло в воз­дух. Как русская печь: если бы она не нагревалась, становясь источником аккумулированного тепла, а тепло от очага уходило бы непосредственно на прогрев воздуха, то никаких дров на отопление помещения никогда бы не хватило!

Впрочем, ничего сенсационного, на самом деле, здесь нет: с младших классов всем должно быть известно, как это происходит в природе – солнце греет поверхность земли, а та, в свою очередь, нагревает своим теплом все, что на ней находится… Так что эта технология, как и многие другие, можно считать позаимствована у самой природы.

Инфракрасные обогреватели размещаются не на полу, «съедая» полезную площадь, как было с их предшественниками, а подвешиваются к потолку. Отсюда такое их название – инфракрасные обогреватели потолочные. Вот вам еще один плюс в сравнении с напольным обогревателем, который, как ни крути, а мешается под ногами. Что при наличии в доме детей и животных создает и дополнительные риски.

Итак, замечательное свойство ИК-обогревателей в том, что в зоне их действия температура воздуха (в отличие от обычных обогревателей) понижается от пола к потолку. Так реализуется принцип: ноги в тепле, голова – в холоде.

Поскольку ИК-обогреватель – прибор легкий, то монтируется без каких-либо проблем. И достаточно надежно. Правда, может возникнуть небезосновательное опасение: а что если вдруг рухнет!? Не приведет ли к возгоранию его падение по какой-либо причине на пол? Подстраховаться никогда нелишне. Чтобы исключить такое «вдруг», убедитесь в том, что приобретаемый вами ИК-обогреватель оборудован датчиком, отключающим его в случае падения.

Теперь о том, почему инфракрасный обогреватель монтируется на потолке. Конечно же, не только для того, чтобы сэкономить место на полу. Направленность тепловых лучей вниз приводит к равномерному распределению температуры по вертикали. В отличие от конвектора, инфракрасный обогреватель прогревает лишь часть помещения, определенную зону. Зато – эффективно!

Поэтому инфракрасный обогреватель можно назвать – отопителем направленного действия. А достигается такая направленность тем, что излучатель направляет  тепло на отражатель, а тот фокусирует излучение в нудном направлении.

Например, поместив ИК-обогреватель «в изголовье», можно достичь направленного локального и точечного обогрева и создания температурного комфорта в определенной зоне помещения. Например, над кроватью. Или над столиком в кафе. Над рабочим местом… Замечательные качества такого прибора, как инфракрасный обогреватель, становятся особенно очевидными в помещениях с неудовлетворительной теплоизоляцией. Даже в достаточно прохладных условиях вы будете чувствовать себя достаточно комфортно  в определенной точке, под «солнцем» инфракрасного обогревателя. Под его воздействием кожа людей становится теплее окружающего воздуха.

Еще одно преимущество инфракрасных обогревателей в том, что остывание помещения при их отключении происходит медленно, поскольку в течение достаточно длительного времени тепло отдают накопившие его поверхно­сти пола, стен, предметов. Подобно тому, как источает тепло поверхность земли в течение длительного времени после захода прогревшего его солнца.

И все это без шума, поскольку нет нужды в вентиляторе. И без пыли. И без иссушения воздуха, сжигания кислорода. Дело в том, что тепловой эффект достигается в результате того, что низкотемпературный трубчатый электронагреватель ТЭН нагревает покрытую особым составом теплоизлучающую пластину где-то до 250 °С. А при такой тем­пературе не сгорает пыль и не пересушивается воздух в помещении.

Ко всем перечисленным достоинствам прибавьте то, что длинноволновые инфракрасные обогрева­тели не боятся сырости. Не критично и временное отключение электроэнергии: при восстановлении ее подачи ИК-обогреватель вновь заработает, восстанавливая тепловой баланс, заданный системой терморегуляции.

Резюмируем:

«Плюсы» ИК-обогревателей:

• практически мгновенно дают эффект, начиная работать на полную мощность

• направленный тепловой поток

• отсутствие движений воздуха при работе

•  медленное остывание помещения при отключении

«Минусы» ИК-обогревателей:

• риски пожарной опасности, как следствие высокой температуры обогревающей поверхности. Не рекомендуется работающий отопитель оставлять без присмотра. На случай падения потолочный ИК-обогреватель должен быть оборудован датчиком его отключения в этой ситуации.

Несколько нелишних советов.

Чтобы отдача была максимальной, очень важно правильно определить место, где должен быть размещен ИК-обогреватель. Излучаемое тепло должно быть направлено на зону, которая, по вашему мнению, нуждается в дополнительном отоплении. Например, над входной дверью загородного дома. При этом необходимо точно следовать инструкциям изготовителя прибора по высоте его размещения.

Есть смысл доукомплектовать приобретенный инфракрасный обогреватель терморегулятором. Расходы на его приобретение себя оправдают: оборудованный терморегулирующим устройством ИК-обогреватель сможет поддерживать заданную температуру на запрограммированном уровне. Это эффективный ресурс экономии электроэнергии.

Обеспечение равномерного инфракрасного нагрева в промышленном оборудовании :: информационная статья компании Полимернагрев

Узнайте, как избежать эффекта краевого охлаждения, правильно применяя технологию зонирования инфракрасного нагрева в поперечном направлении.

Всякий раз, когда инфракрасное излучение используется для нагрева, предварительного просушивания, сушки или затвердения непрерывно движущегося рулонного материала  или непрерывного потока плоских элементов, поддерживаемых на конвейере, существует риск естественного явления, называемого эффектом охлаждения кромки. Если материал превышает 60 см в поперечном направлении (CMD), происходит охлаждение кромки.

Инфракрасный нагреватель представляет собой металлическую коробку или корпус какого-либо типа, который содержит один или несколько инфракрасных излучателей кварцевого или керамического типа. Инфракрасный выход тепла от одного инфракрасного излучателя обычно одинаков по всей длине. Однако чем ближе вы находитесь к краю излучателя, тем ближе вы находитесь к внешним воздействиям, которые влияют на продукт. Независимо от того, является ли изделие шириной 60 см или шириной более 5 метров, внешняя часть или края материала будут подвержены этим внешним воздействиям.  Как правило, основным внешним воздействием является окружающая среда производства.

Поскольку края будут более холодными, они не будут нагреваться, высушиваться или затвердевать точно так же, как центральная часть материала. Если материал довольно узкий (менее 60 см в ширину), перепад температур обычно очень мал. Для более широких материалов разность температур увеличивается в зависимости от ширины материала. Для очень широких материалов разница может составлять 16 ° C или более.

Как вы можете отрегулировать или изменить мощность нагревателя, чтобы она была ближе к краям материала, чем к центру, тем самым сглаживая тепловой профиль материала?

Как правило, есть три способа:

• Поместите инфракрасный обогреватель или обогреватели в хороший утепленный корпус.
• Постройте излучатели с большим количеством катушек на концах, чем в центре.
• Расставьте инфракрасные излучатели так, чтобы они работали в машинном направлении.

Особый корпус устройства. Заключение инфракрасного обогревателя или обогревателей в хорошо изолированный корпус окажет максимально возможное влияние на окружающую среду. Это не устраняет проблему охлаждения кромки. Однако, как правило, это минимизирует его. Например, может появиться широкий материал с перепадом температуры от от 2,7 до 5,5 ° C вместо перепада температуры от 11 до 16,7 ° C. К примеру, в туннельных печах инфракрасные панели закрываются сплошным корпусом из нержавеющей стали по всей длине конвейера.

РИСУНОК 1. Этот инфракрасный обогреватель спроектирован таким образом, что его края немного теплее, чем центр. Этот метод может быть применен к инфракрасным обогревателям с использованием открытых излучателей или кварцевых трубок.

Размещение более плотных спиралей рядом с краями. Создание излучателей с большей плотностью спиралей на концах, чем в центре, будет эффективно заставлять их излучать больше инфракрасной энергии в более плотно намотанных или концентрированных участках. Это решение эффективно, но выход эмиттера зафиксирован по центру. Независимо от того, какое напряжение приложено к эмиттеру, выходная мощность на краях всегда будет фиксированным дифференциалом к ​​центру. Он также будет одинаковым слева и справа, в то время как эффекты охлаждения краев могут не совпадать.

Переставьте излучатели в машинное направление. Расположение инфракрасных излучателей таким образом, чтобы они работали в машинном направлении (IMD), дает возможность подавать более высокую или дифференциальную мощность на излучатели по краям по сравнению с излучателями в центре. Это наиболее широко используемый метод для учета эффекта охлаждения кромки.

На рис. 1 показан инфракрасный обогреватель с краями, немного более горячими, чем в центре. Этот метод может быть применен к инфракрасным нагревателям с использованием открытых излучателей или кварцевых трубок, поэтому он хорошо работает для средне- или коротковолновых нагревателей.

Когда инфракрасные обогреватели разработаны с излучателями, расположенными в машинном направлении, ширина центральной области или зоны может быть адаптирована к полотну. Также ширина левой и правой зон может быть рассчитана по краям. Каждая зона будет независимо контролироваться собственным регулятором мощности и температуры. Левый и правый края могут управляться вместе как одна зона, или они могут быть независимы друг от друга, в зависимости от конкретных условий окружающей среды.

В то время как инфракрасные нагреватели обычно ограничены в длине нагревательных элементов до 60 см или около того, панели могут иметь ширину 7 м или более. Типичная система потребует нескольких инфракрасных панелей. Каждый излучатель доставляет интенсивную инфракрасную энергию к материалу, когда тот проходит мимо нагревателя. Одно предостережение: если инфракрасные излучатели не перекошены на несколько градусов, это приведет к эффекту, называемому чередованием. Нагреватель с перекошенными излучателями может обеспечить равномерный нагрев материала при его перемещении по нагретой области.

Если инфракрасные излучатели не перекошены на несколько градусов, эффект, называемый чередованием, может привести к неравномерному нагреву по длине носителя. Нагреватель с перекошенными излучателями может обеспечить равномерный нагрев материала при его перемещении по нагретой области.

Инфракрасный нагреватель или система нагрева могут быть разработаны для материала практически любой ширины, чтобы равномерно нагревать, высушивать или фиксировать материал равномерно по ширине и длине. Ширина каждой зоны поперечного направления может контролироваться независимо. Управление может осуществляться через температуру излучателя зоны нагревателя или через обратную связь по температуре продукта с обратной связью по температуре продукта через инфракрасный термометр. Для производственных ситуаций с несколькими значениями ширины может быть разработана инфракрасная система с возможностью поперечного направления машины с учетом максимальной и минимальной ширины, чтобы отключить некоторые кромки при работе с узкими материалами, тем самым предотвращая потери энергии.

Независимо от ваших требований к технологическому нагреву, мы можем сконструировать оптимальную инфракрасную систему нагрева, чтобы предоставить наилучшее возможное решение для вашей конкретной задачи по нагреву, сушке, затвердению или настройке температуры. Обращайтесь к нашим специалистам по телефону или задавайте свои вопросы в форме ниже.

Применение инфракрасного тепла | Инфракрасные промышленные решения

Применение инфракрасного тепла к материалам

Рискуя заявить очевидное, сколько тепла и как долго будет зависеть от процесса и материалов.
Правильная доставка и исполнение инфракрасного обогрева может способствовать значительному увеличению производительности и эффективности. Примерно 30% минимум.

Отверждение композитов, формование и склеивание автомобильных компонентов, тестирование теплозащитного экрана на космическом корабле, сушка бетона, термоформование пищевой упаковки – вот лишь некоторые из областей применения, над которыми мы работали в последнее время. Чтобы узнать больше об этих и других приложениях, ознакомьтесь с некоторыми из наших примеры использования инфракрасных приложений.

Выбор типа элемента и использование отражателей

Выбор подходящего типа инфракрасного нагревательного элемента и отражателя является ключевым решением при разработке эффективного и производительного решения для обогрева.

Ниже приведена иллюстрация лучистой мощности наших типов керамических элементов.

На более длинных волнах количество передаваемой энергии будет меньше из-за более низких температур излучателя, поэтому время нагрева обычно будет больше. Чем короче длина волны, тем выше температура излучателя, и доступная мощность инфракрасного излучения быстро увеличивается.

При выборе инфракрасного излучателя для конкретной задачи нагрева большое значение имеют характеристики поглощения целевого материала. В идеале, излучаемые частоты инфракрасного излучения и частоты поглощения целевого материала должны совпадать, чтобы обеспечить наиболее эффективную передачу тепла.

Существуют различные типы инфракрасного обогрева, которые можно использовать в зависимости от материала. Некоторые материалы лучше впитывают керамику, для некоторых потребуется галогенный инфракрасный обогреватель высокой интенсивности, а для некоторых потребуется средняя интенсивность обогревателя кварцевого типа.

Инфракрасные излучатели, используемые в промышленном отоплении, обычно имеют пиковую длину волны излучения в диапазоне от 0.75 до 10 мкм. В пределах этого диапазона есть три подразделения, которые являются длинными, средними и короткими волнами.

Длинноволновые излучатели, также известные как дальние инфракрасные лучи (FIR), имеют пиковый диапазон излучения в диапазоне 3-10 мкм. Этот диапазон обычно относится к керамическим элементам, которые состоят из катушки из жаропрочного жаропрочного сплава, встроенной в твердотельный или полый высокоэмиссионный керамический корпус. Керамические излучатели изготавливаются в нескольких стандартных размерах с плоскими или изогнутыми излучающими поверхностями.

Более короткие пиковые длины волны излучения достигаются за счет использования источников излучения с более высокими поверхностными температурами. Кварцевые кассетные излучатели выпускаются с размерами, аналогичными стандартным для промышленности, что и керамические, и состоят из серии полупрозрачных кварцевых трубок, встроенных в корпус из полированной алюминированной стали. Эти излучатели могут работать при более высокой температуре передней поверхности и излучать в диапазоне длинных и средних волн.

На более коротком конце диапазона средних волн находится кварцевый вольфрамовый излучатель, который состоит из герметичной линейной прозрачной кварцевой трубки, содержащей вольфрамовую катушку звездообразной конструкции. Вольфрамовая катушка обеспечивает быстрое время отклика с низкой тепловой инерцией.

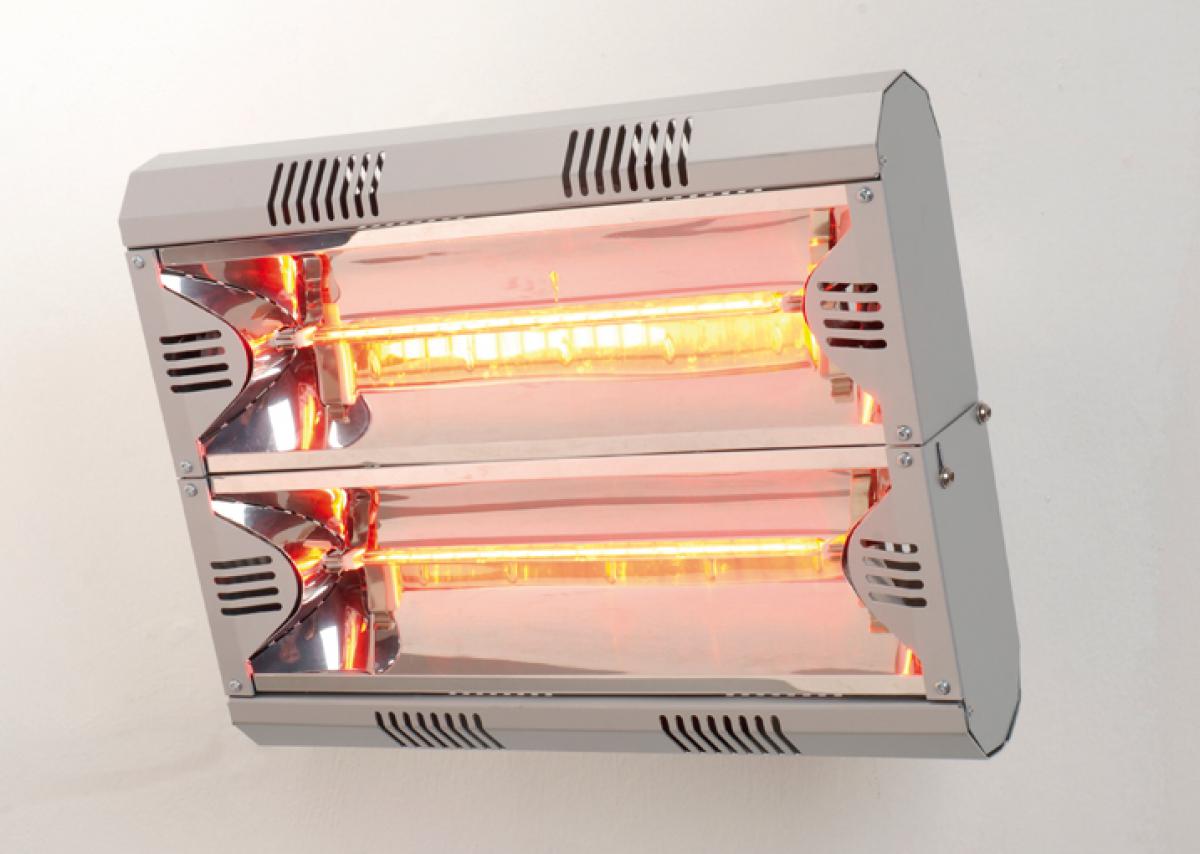

Коротковолновый кварцево-галогенный диапазон имеет конструкцию, аналогичную конструкции вольфрамового излучателя для быстрой и средней волны, за исключением того, что используется круглая вольфрамовая катушка и кварцевые трубки заполнены газообразным галогеном. Более высокая температура катушки приводит к генерации белого света и максимальной длине волны излучения в коротковолновом диапазоне.

Применение этой информации

Ceramicx предлагает три типа инфракрасных излучателей, и мы можем обосновать наш выбор для каждого проекта. Чтобы узнать больше об эмиттерах Ceramicx, посетите наш страница описания элементов.

Amazon.com: Керамический излучатель тепла Repticare Infared (100 Вт): Обогреватели для аквариумов: Товары для домашних животных

Когда у меня наконец появился работающий продукт, я был просто разочарован, обнаружив, что он действительно не «излучает» так много тепла наружу с нижней поверхности. От него поднимается много тепла, но для получения точки нагрева до 90-95 мне пришлось разместить лампу всего на 4 дюйма над точкой, что не работает с приспособлением типа проволочной клетки, которое у меня есть вокруг лампы, наша черепаха не поместится ни в каком разумном или безопасном промежутке между ним и лампочкой. Может быть, это лучше работает в светильниках купольного типа, тогда у вас просто возникает проблема накопления тепла в куполе, что кажется менее безопасным и, вероятно, сократит срок службы лампы и светильника.

В целом, отводит много тепла, просто не выступает прямо с плоской поверхности, но может хорошо обогреть замкнутое пространство, только не лучшая лампа греющего типа.
———–
Edit: я читал больше об этих типах ламп и о том, как они должны работать. Похоже, что они якобы излучают длинные инфракрасные волны, которые поглощаются объектами, заставляя сами объекты нагреваться, и, несмотря на рекомендации по использованию с осветительными приборами открытого типа, на самом деле они выигрывают от наличия купола рефлектора, чтобы отражать волны обратно вниз.Я не уверен, как вы должны точно измерять, сколько тепла исходит от лампы, поскольку она по-разному нагревает различные типы материалов, может быть хорошо, если под ним будет плоский камень или что-то, что будет хорошо поглощать волны и указывать температуру на регулируемом расстоянии, хотя трудно определить, насколько близко это будет к тому, сколько поглощает ваша рептилия. Наша черепаха все еще находится в открытой клетке, и кажется, что она не сильно нагревает воздух или субстрат под ней, но наша черепаха проводит под ней много времени, поэтому, очевидно, она чувствует разницу.Предположительно, лампа мощностью 100 Вт излучает инфракрасное излучение на 10 дюймов под ней.

Часто задаваемые вопросы об инфракрасном обогревателе и керамических обогревателях

Керамический нагреватель вопросов

Какое оптимальное расстояние от керамического обогревателя источник в нагрузку?

Ответ: Источник должен быть как можно ближе практически возможна нагрузка. Однако источник должен быть достаточно далеко от нагрузить так, чтобы диаграмма инфракрасного излучения от каждого излучателя (в панель) будут перекрывать друг друга.Некоторые материалы сильно нагреваются чувствительны, и если лучи источника тепла не перекрываются под нагрузкой, “чередование” может произойти. Расстояние от источника до нагрузки зависит от расстояние между излучателями. Излучатели FT, которые расположены на расстоянии 1 дюйма друг от друга, потребуют расстояние до груза 8 дюймов для равномерного нагрева груза.

Каковы диаграммы излучения керамических излучателей?

Ответ: Часто возникает вопрос о различных формах керамических обогревателей. C Керамические нагреватели изготавливаются с тремя основными эмиттерными поверхностями: выпуклой, как у FT и HT, и плоской. как в FF, HF и HS. Эти разные формы создают три разных схемы излучения. Лучистая энергия излучается всеми объектами на разных уровнях интенсивность. Эта энергия отходит от всех поверхностей под прямым углом. Выпуклая форма дает от модели “широкой площади”, которая требуется при комфортном обогреве или другом приложения, требующие дисперсного нагрева. Вогнутая поверхность будет излучать «концентрированный» рисунок, который очень эффективен, когда желателен зональный нагрев, как а также лучистое отопление в целом.На плоской поверхности получится “однородный” шаблон для равномерного нагрева в непосредственной близости между излучателем и материалом, который будет с подогревом. Примерами этого являются листы пластика или отверждение поверхности. При работе с новыми приложениями обычно требуется диаграмма излучения. легко определяется, но при модернизации элементы не следует просто заменять не задавая вопросов, изменилось ли приложение. См. Страницу 4 нашего Технического руководства для получения дополнительной информации.

Может керамические инфракрасные обогреватели можно использовать для нагрева металлов?

Ответ: Если нанести инфракрасное излучение на полированная металлическая поверхность, почти все падающее инфракрасное излучение будет отражаться с металлической поверхности.В этом состоянии металл никогда не нагреется до температуры. обязательный. Единственный способ эффективно нагревать металлы с помощью инфракрасного излучения – это увеличить излучательная способность металлической поверхности. Покраска поверхности металла увеличит его значение излучательной способности поверхности до 90%. Теперь краска будет поглощать 90% падающего инфракрасного излучения. излучение и будет передавать это тепло металлу посредством теплопроводности.

Какие регуляторы необходимы для контроля температуры керамических эмиттеров ?

Ответ: Поскольку керамические излучатели относительно медленное реагирование (время прогрева 8 минут, необходимое для достижения рабочего состояния температура) управление с обратной связью с недорогим пропорциональным управлением и контактором будет управлять нагревателями обычно в диапазоне +/- 2 F.Процентные таймеры и мощность SCR элементы управления также можно использовать очень эффективно.

Многое было сказано о зонирующей способности керамической плитки. обогреватели. Фактически, зонный контроль – одно из самых больших преимуществ использования керамической плитки. элементы по сравнению с другими формами инфракрасных обогревателей. Доступны контрольные продукты, и многие хранятся в Mor Electric и могут быть приобретены вместе с керамическими элементами. а также другие аксессуары, необходимые для создания «системы».

Управление керамическими излучателями может быть одного из двух типов: без обратной связи или обратная связь .Важно уметь различать эти две системы управления, чтобы лучше всего консультировать ваших клиентов по продуктам доступны им.

Без обратной связи можно контролировать температуру двумя разными методы. Первый контролирует время с использованием процентного долга / процентного отсрочки. цикл. Когда таймер установлен на временной цикл включения / выключения, общая температура эмиттера стабилизируется. Это можно сделать с помощью механического таймера. или с компьютерным управлением.

Второй метод отсутствия обратной связи – контроль напряжения. В этом приложении ручное управление потенциометром или компьютеризированное управление. регулирует количество напряжения, которое получают эмиттеры, тем самым контролируя температура.

При управлении с обратной связью термопара используется для измерить температуру катушки элементов или, точнее, поверхности температура элемента. Термопара типа K используется наиболее широко. из-за его 0-2000 F.температурный диапазон и возможность литья в эмиттер, где он измеряет фактическую температуру внутреннего элемента. Если Термопара типа J желательна, в случае применения при низких температурах должны быть залиты в элемент после обжига, в результате чего измеряется центр излучателя, который не так точен. Мор Electric Heating Assoc., Inc. является также единственный производитель, предоставляющий сменные термопары типа J или K. При установке в желаемую термопару она тоже будет точно измерить температуру поверхности.

Сигнал обратной связи также может быть создан бесконтактным инфракрасный датчик, который может определять излучатели или температуру продукта.

При изменении температуры элемента термопара создает милливольт, который отправляется обратно на регулятор температуры. В Затем контроллер преобразует милливольты в показания температуры. Есть различные диапазоны регуляторов температуры доступны от простого включения / выключения, от контроллера без индикации к сложному цифровому ПИД-регулированию с выдержкой по рампе программирование, умная настройка и др.

Коммутация мощности

HBC – твердотельные реле
DIN Mount. Пользовательские сборки
120-240-480 Вольт
20 А, 50 А, 90 А

Payne Controls Company – SCR Controls
Предохранители “2 мс” защищают силовые полупроводники от коротких замыканий
120-240-480 Вольт
Фазовый угол или нулевой перекрестный огонь
От 10 до 1200 ампер

Бесконтактные инфракрасные датчики

Chromalox, обратная связь 4-20 мА или 0-5 В перем. Тока
Exergen, обратная связь типа J или K

Управление без обратной связи

Процентные таймеры
Chromalox VCF и VCS Series Motor Driven Cycling
120 или 240 вольт
15 или 30 секунд развертка
Включает нагреватель на выбранный процент (4-100%) временной развертки
20 ампер

Контроль напряжения
Инфракрасный TYJ-6219
240 Вольт, 13.5 ампер

Управление с обратной связью
Контроллер верхнего / нижнего пределов Chromalox серии 1600
Электронный цифровой дисплей 1/16 DIN
120 или 240 В
Релейный выход 3 А или выход привода SSR

Chromalox 2104 Series Темп. и контроллер процесса
1/4 DIN Электронный, ПИД, цифровой дисплей
Smart Tuning / Fuzzy Logic, Ramp Soak
120 В или 240 В
Реле на 8 ампер, привод SSR или выход 4-20 мА

Каков ожидаемый срок службы керамического эмиттера ?

Ответ: Керамический излучатель гарантия от выгорания 1 год !! Типичная продолжительность жизни превышает 10 000 человек. часы.

Какова средняя температура поверхности и связанные с ней пиковая длина волны, которую керамические излучатели испускают?

Ответ: Как и все инфракрасные источники, эмиттер излучает не одну длину волны, а целый ряд длин волн. Пик длина излучаемой волны определяется температурой поверхности излучателя, которая может легко управляться с использованием замкнутого или разомкнутого контура. Со ссылкой на Планка Закон, нагреватель излучает волны в диапазоне длин волн, который зависит только от поверхности. температура излучателя.

Какие меры предосторожности / предупреждения существуют при использовании керамических обогревателей?

Ответ: Как и в случае с любыми электронагревателями, здесь важны предупреждения, которые необходимо учитывать:
Опасность пожар: Не устанавливайте излучатели / проекторы рядом с горючими материалами или в опасная зона.
Опасность при поражении электрическим током: Отключите питание перед обслуживанием излучателей или проекторов. Все электропроводка должна выполняться квалифицированным специалистом в соответствии с местными электротехническими правилами. технический специалист.
Опасность сильных ожогов: Излучатели и прожекторы работают при высоких температурах.
До не эксплуатировать эмиттеры при напряжениях, превышающих номинальное напряжение, или на поверхности температура выше 1292 F (700 C).

Чем хороши керамические обогреватели выбор?

Ответ:

	Керамические обогреватели на 96% эффективнее инфракрасного излучения, что делает его лидером среди всех других типов инфракрасного излучения. излучатели.
	Они имеют невероятно долгий срок службы и имеют годичный гарантия, поэтому они являются очень выгодным вложением средств.
	Это лучшие обогреватели на рынке для зонального контроля. Их небольшой размер облегчает сложные схемы зонирования.
	Плотность Ватт можно легко контролировать для получения максимальной нежное тепло на рынке.
	Они очень прочные, устойчивые к брызгам, коррозии. стойкий и чистый источник тепла.
	Их легко достать. Большой запас сразу в наличии даже для крупных заказов.
	Керамический инфракрасный луч нагревает предметы, а не воздух, поэтому они не нагреваются. тратить энергию, пытаясь нагреть воздух в печи с открытым конвейером, как если бы нагревательные элементы конвекционного типа.Кроме того, в закрытых системах отопления у вас будут преимущества как излучения, так и конвекции для обогрева вашего продукт быстрее.

Могу ли я использовать керамическое инфракрасное излучение для предварительного нагрева или в качестве усилителя?

Ответ: Однозначно. Из-за природы инфракрасного тепла в духовке очень легко иметь разные зоны. Духовка с принудительной конвекцией воздуха практически невозможно зонировать в одной нагревательной камере.

Какой объем технического обслуживания требуется для керамической инфракрасной печи?

Ответ: Хорошо построенная печь практически не требует обслуживания. Коррозионно-стойкие элементы можно протирать от пыли или пыли. примеси.

Общие вопросы по инфракрасному оборудованию :

Инфракрасное излучение нагревает воздух?

Ответ: Частицы водяного пара и углекислого газа в воздухе будет поглощать инфракрасное излучение.Однако обычно количество инфракрасного излучения энергия, поглощаемая углекислым газом и водяным паром, незначительна.

Проникает ли коротковолновое инфракрасное излучение больше, чем длинноволновый?

Ответ: В некоторых случаях это может быть правдой, но не повсеместно. Важно знать впитывающие характеристики материала. нагревается по всему инфракрасному спектру при выборе наиболее подходящего типа эмиттер.

А Инфракрасные печи эффективны при нагревании только плоских поверхностей?

Ответ: Плоские поверхности идеально подходят для нагрева инфракрасным излучением. радиация. Их можно быстро и эффективно нагреть в инфракрасной печи. Однако более сложный, трехмерные формы также можно нагревать в инфракрасных печах. Трехмерные детали могут быть повернуты так, чтобы все стороны равномерно подвергались воздействию излучения при прохождении через духовку. Скорость нагрева также можно варьировать от зоны к зоне, чтобы обеспечить достаточное время выдержки для нагревают внутренние области детали.
