Содержание I. Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 II. Меры предосторожности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 III. Описание изделия . . . . . . . .

Ippon ‘ простое, надежное и удобное средство защиты для важного оборудования: Просто Полностью русифицированное программное обеспечение RS=232 и USB коммуникационные порты для связи с компьютером Светодиодная и звуковая индикация прибора Дизайн корпуса 3/1 Надежно Автоматический регулятор

I. Введение IPPON Smart Winner = линейно=интерактивный источник бесперебойного питания с синусоидальной формой выходного напряжения. Обеспечивает стабилизированное питание для компьютерной техники (ПК, сервера, сетевого оборудования) и другого чувствительного к качеству электропитания оборудования.

отправьте нам анкету, размещенную в конце руководства, и примите участие в розыгрыше ценных призов www.ippon.ru/anketa/ 6

7

III. Описание изделия Лицевая панель 3.1 Описание кнопок лицевой панели ИБП 3.1.1Кнопка питания [10] ВКЛ/ВЫКЛ Кнопка питания управляет подачей питания на подключенную нагрузку: Для включения ИБП, удерживайте нажатой кнопку более трех секунд. Для выключения ИБП, нажмите кнопку и держите до

3.1.3 Кнопка Настройка [12] НАСТРОЙКА Позволяет задать правильные параметры внешней сети, переустановить внутренние параметры ИБП. Для изменения внутренних настроек ИБП используется следующая процедура: Шаг 1: Нажмите и удерживайте кнопку НАСТРОЙКА перейдет в режим выбора напряжения на выходе. в

3.2. Описание светодиодных индикаторов ИНДИКАТОР СОСТОЯНИЕ [9] Режим входного напряжения ЗНАЧЕНИЕ Горит желтым o ОБЫЧНЫЙ = показывает нормальный режим работы ИБП, отклонения напряжения +/=20% o ГЕНЕРАТОР = показывает нижний порог частоты=40Гц, верхнего порога нет o ШИРОКИЙ ДИАПАЗОН = диапазон

3. 3 Описание задней панели: 11

IV Установка 4.1 Внешний осмотр Проверьте комплектность ИБП. Убедитесь в отсутствии видимых повреждениях корпуса, которые могли возникнуть при транспортировке. По желанию пользователя ИБП может дополнительнo комплектоваться направляющими для монтажа в 19″ стойку. 4.2 Размещение ИБП должен быть

4.4 Подключение к электросети Шнур сетевого питания необходимо подключить к входному разъему на задней панели ИБП, [a] и включить в розетку. Для включения/выключения ИБП, нажмите и удерживайте кнопку ВКЛ/ВЫКЛ минимум 3 секунды. 4.5 Подключение нагрузки Сетевые шнуры используемого оборудования

V Варианты установки ИБП Эргономичный дизайн корпуса Smart Winner предназначен как для горизонтальной, вертикальной так и стоичной установки ИБП. 5.1 Горизонтальная и вертикальная установка корпуса ИБП а) горизонтальная установка моделей Smart Winner 750/1000/3000ВА (рис. а) б) вертикальная

3. Вставьте ИБП в направляющие и закрепите в стойке. (рис. в) 4. Установите декоративные передние панели (загнув с обеих сторон. Можно присоединить нагрузку. (рис. г) Рис.в Рис г 5.2.2 Для модели Smart Winner 1500/2000ВА Перед установкой в стойку соедините основной блок и батарейный модуль (далее

8. Совместите две маленьких монтажных планки на задней панели основного блока и БМ и закрепите их винтами. Установите разъемы выходного напряжения на задней панели основного блока. Рис.7 9. Установка в стойку завершена. ИБП может быть подключен. = Два батарейных модуля (БМ) могут быть объединены

Предупреждение: При подключении дополнительного комплекта батарей может наблюдаться искрение. 7.1 Подключение дополнительного комплекта батареи для модели Smart Winner 1500/2000ВА при монтаже в стойку Модель Smart Winner 1500/2000ВА имеет два разъема: один, на задней панели ИБП = для подключения

7.2 Подключение дополнительного батарейного модуля для модели Smart Winner 1500/2000ВА при вертикальной и горизонтальной установке 7. 3 Подключение дополнительного батарейного модуля для модели Smart Winner 3000ВА Модель Smart Winner 3000ВА имеет только один разъем ( см.рис на стр.9) для подключения

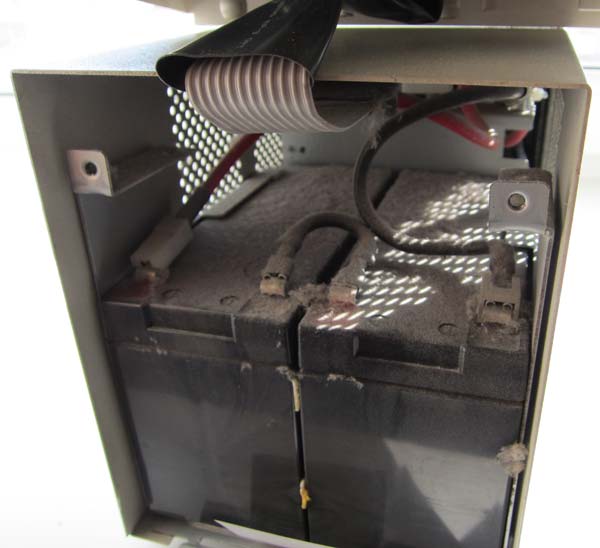

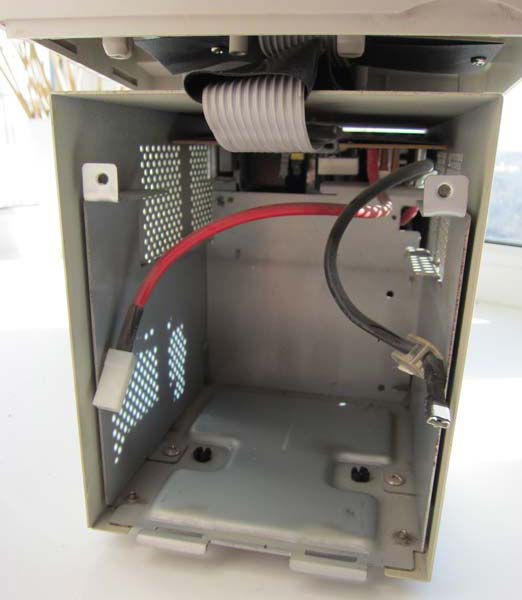

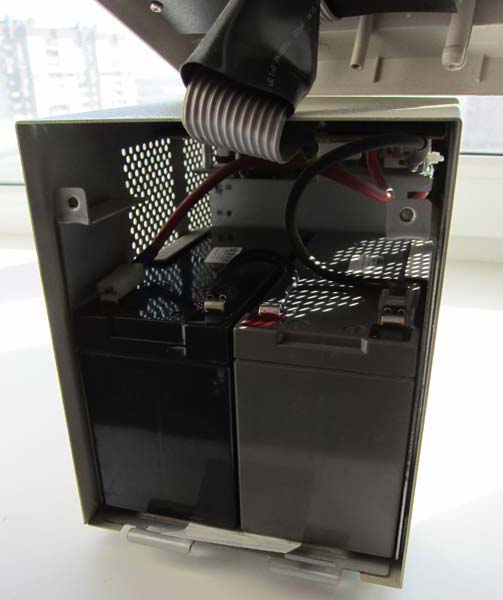

4. Вставьте новую батарею в ИБП. 5. Подсоедините кабель и закрепите планку крепления батареи. 6. Закройте и закрепите переднюю панель. Рис.1 Рис 2 Рис 3 Smart Winner 1500/2000ВА 1. Снимите переднюю панель батарейного отсека (ВБМ), равномерно потянув с обеих сторон. (Рис.1) 2. Отключите кабель

Smart Winner 3000ВА 1. Снимите переднюю панель батарейного отсека (ВБМ), равномерно потянув с обеих сторон.(рис. 1) 2. Отключите кабель батареи от ИБП.(рис. 2) Рис. 1 Рис. 2 3. Открутите винты планку крепления батареи от ВБМ.(рис. 3) 4. Снимите планку крепления батареи с ВБМ, потянув с обеих

IX Установка программного обеспечения WinPower = русифицированное программное обеспечение для мониторинга всех параметров ИБП и внешней сети. В случае сбоя электропитания ПО обеспечит сохранение данных и безопасное автоматическое выключение компьютерных систем. При помощи этого ПО пользователи

10.2 Устранение неполадок НЕПОЛАДКА ПРИЧИНА ИБП не включается при Шнур питания нажатии кнопки питания некорректно подключен КЗ или перегрузка на выходе ИБП Предохранитель вышел из строя Не подается напряжение Напряжение подается на нагрузку только на один из выходов Напряжение отсутствует на всех

Вы можете выиграть эти призы! Приложение A: Анкета Заполните анкету и примите участи в розыгрыше ценных призов!!! Вырежьте и заполните эту анкету, и отправьте ее по почте. Либо заполните анкету на сайте www.ippon.ru/anketa/ Какую модель ИБП (UPS) Ippon Вы приобрели? Back Power Pro 400 Back Power

При выборе источника бесперебойного питания какими источниками информации Вы пользовались? Реклама в специализированных журналах Названия журналов Результаты тестов, опубликованные в специализированных журналах Названия журналов Интернет Сайты Советы знакомых, разбирающихся в компьютерах Советы

Приложение B: = Спецификация МОДЕЛЬ SMART WINNER МОЩНОСТЬ ВХОД ВА Вт напряжение ВА диапазон напряжения допустимый диапазон нижний порог перехода на батарею верхний порог перехода на батарею ВЫХОД частота surge rating, Дж напряжение ВА частота настройка частоты (режим работы от батарей) форма

Приложение С: Сервисные центры* г. Архангельск Аквилон 8 (8182) 63=58=09 г. Астрахань Hitech Service 8 (8512) 63=17=76 СК ”ЭйДжиЭс” 8 (8512) 30=99=90, 30= 96=28, 30=99=75 г. Барнаул Мэйпл 8 (3852) 302=999, 239= 416 г. Белгород Бизнес & Арт 8 (0722) 33=01=71, 33= 82=44 Инфотех 8 (0722) 26=44=14
