Характеристики, аналоги, распиновки и datasheet
IRF3205 — это мощный N-канальный полевой транзистор (MOSFET). Его предназначение заключается в использовании в схемах регуляторов мощности, высокочастотных импульсных источников питания, преобразователей, звуковых усилителей и прочего. Его главная особенность, которая выделяет его на рынке — крайне низкое сопротивление в его открытом состоянии. Оно составляет всего около 0.008 Ом. Именно поэтому его удобно использовать при создании преобразователей постоянного тока.
Помимо прочего, он относится к так называемым Power MOSFET, что означает большую толщину оксида кремния внутри на его затворе. Такое отличие позволяет ему выдерживать высокие выходные нагрузки. Благодаря параметрам этого транзистора, его используют как радиолюбители, так и промышленности. В производстве он используется при создании инверторов, электрического инструмента для коммутации цепей в них. А также зачастую пользуется спросом у автопроизводителей, если у них появляется необходимость в управлении цепями с большим током и относительно небольшим напряжением.
Высокая стойкость к нагрузкам, быстрое переключение и полные лавинные параметры, указанные в datasheet, делают его наиболее востребованным вариантом для большинства проектов.
Устройство IRF3205
Устройство и работа данного транзистора не имеет никаких отличий от устройств и работ других n-канальных МОП-транзисторов.
При подаче положительного напряжения между контактом затвора и истока между подложкой и контактом затвора образуется поперечное электрическое поле. Это поле притягивает отрицательно заряженные электроны к поверхностному слою диэлектрика. В результате такого заряда, в этом слое образуется некая область проводимости — так называемый “канал”.
Стоит заметить, что заряд накапливается, в своего рода, электрическом конденсаторе, состоящем из электрода затвора и подложки с диэлектриком. В этом конденсаторе обкладки — металлический вывод затвора и область подложки, а изоляторы — диэлектрики, состоящие из оксида кремния. Именно исходя из характеристик этого конденсатора и складывается параметр емкости затвора транзистора.
Размеры IRF3205
Такого вида транзисторы зачастую отличаются между собой толщиной и другими размерами. Чтобы не допустить какие-либо ошибки, производители всегда указывают точные габариты в datasheet компонента. Также они учитывают производственные процессы и отмечают допуски.
Исходя из этих размеров, Вы можете рассчитать правильное положение транзистора на плате и в корпусе и подобрать подходящий радиатор.
Характеристики IRF3205
- Постоянный максимальный ток на коллектора при 10В и 25C — 110А
- Постоянный максимальный ток на коллекторе при 10В и 100C — 80А
- Максимальный ток при импульсном режиме — 390А
- Максимальное напряжение на канале сток-исток — 55В
- Напряжение для открытия — 2-4В
- Максимальное напряжение на затворе — ±20В
- Сопротивление канала сток-исток — 8 мОм
- Емкость затвора — ±3200 пФ
- Время открытия — ±14 нс
- Время закрытия — ±50 нс
- Максимальная мощность рассеивания — 200 Вт
- Диапазон рабочих температур — -55-175C
- Температура пайки (до 10 секунд) — 300C
Отдельное замечание по поводу максимального тока на коллекторе.
Официально указанные 110 Ампер — это действительно максимальная сила тока для кристалла, но к нему он идет по тонкой проволочке от контакта истока. Она может выдержать максимум 75А. Это ограничение носит название “Максимальный ток корпуса”.
Если Вам необходимы полные характеристики и графики зависимости, то найти Вы их сможете в официальном datasheet.
Виды IRF3205
Данный MOSFET транзистор имеет только одну форму выпуска — в корпусе TO220AB. Если Вам требуется транзистор другого размера, можно попробовать найти подходящий вам вариант среди аналогов IRF3205.
Подключение IRF3205
Подключение данного транзистора ничем не отличается от способа подключения остальных n-канальных МОП-транзисторов в корпусе ТО-220. Ниже Вы можете увидеть цоколевку выводов MOSFET’а:
Управление осуществляется затвором (gate). В теории, полевику все равно где у него сток, а где исток. Однако в жизни проблема заключается в том, что ради улучшения характеристик транзистора контакты стока и стока производители делают разными.
А на мощных моделях из-за технического процесса образуется паразитный обратный диод.
Подключение к микроконтроллеру
Так как для открытия транзистора на затвор необходимо подать около 20В, то подключить его напрямую к МК, который выйдет максимум 5, не получится. Есть несколько способов решения этой задачи:
- Регулировать напряжение на затворе менее мощным транзистором, благодаря которому можно управлять напряжением в 5В. В таком случае схема будет простая и все, что придется добавить — это два резистора (подтягивающий на 10 кОм и ограничивающий ток на 100 Ом)
- Использовать специализированный драйвер. Такая микросхема будет формировать необходимый сигнал управления и выравнивать уровень между контроллером и транзистором. Ниже приведена одна из возможных схем для такого способа.
- Воспользоваться другим транзистором, у которого вольтаж открытия будет ниже. Вот список наиболее мощных и распространенных транзисторов, которые можно использовать с микроконтроллерами такими, как arduino, например:
- IRF3704ZPBF
- IRLB8743PBF
- IRL2203NPBF
- IRLB8748PBF
- IRL8113PBF
Как проверить IRF3205
Это делается, как и с любым другим полевым транзистором с изолированным затвором.
Для этого достаточно одного лишь мультиметра.
Перед тем, как проводить проверку рекомендую вам замкнуть все выводы пинцетом между собой, во избежания порчи элемента статическим электричеством (если такое имеется).
Проверка диода
На что нужно обратить внимание первым делом, так это на проверку диода внутри транзистора. Для этого включаем на мультиметре режим прозвонки и прикасаемся красным щупом к контакту истока, а черным к контакту стока. Мультиметр в этом случае должен показывать значение около 400-700. После этого меняем местами щупы — тогда мультиметр должен показывать 1, если мультиметр ограничен индикацией — 1999. Высококлассные мультиметры с ограничением в 4000 будут отображать 2800.
Проверка работы транзистора
Из-за того, что в нашем случае элемент оснащен n-каналом, то для его открытия необходимо на затвор, приложить положительный потенциал. Только в таком случае через транзистор начнет проходить ток.
Снова включаем режим прозвонки на мультиметре, отрицательным щупом прикасаемся к истоку, положительный же к стоку.
В случае исправного транзистора, линия исток-сток начнет проводить ток, другими словами транзистор откроется. Чтобы это проверить, нужно прозвонить исток-сток. В случае, если мультиметр показывает какое-либо значение, значит все работает.
После проверки открытия транзистора, необходимо проверить его закрытие. Для этого на затвор нужно приложить отрицательный потенциал. Для этого присоединим отрицательный щуп к затвору, а положительный к истоку.
Снова проверяем сток-исток и тогда все, что должен показать мультиметр — падение на встроенном диоде.
Если все вышеописанные условия выполняются, значит транзистор полностью исправен и его можно использовать в своих проектах.
Применение IRF3205
Максимальное напряжение стока-истока в 55 В дает возможность использовать этот транзистор в схемах преобразователей напряжения, импульсных источников питания, блоков питания, источниках бесперебойного питания и прочем. Также зачастую при создании высокочастотных инверторов.
Так как IRF3205 имеет малую паразитную емкость, а, соответственно, и время открытия/закрытия, в совокупности с очень маленьким сопротивлением, то он является универсальным вариантом для многих проектов, связанных с коммутацией небольшого напряжения.
Если же Вам не хватает токовых характеристик этого транзистора, Вы можете подключить несколько штук параллельно, что дает хорошую возможность использовать его для управления большой нагрузкой.
Маркировка IRF3205
В маркировке данного транзистора первые две буквы (IR) означают первого производителя — International Rectifier. Сейчас этот транзистор выпускается многими компаниями, но именно с этой началась история этого компонента.
Помимо оригинальной версии, на данный момент существует еще и бессвинцовая версия, которая помечается постфиксом “Z” — (IRF3205Z), но раньше обозначение выглядело по-другому, а именно — “PbF”, что расшифровывается как Plumbum Free.
А также существуют версии в других корпусах: IRF3205ZL — TO262 (припаивание стока-радиатора к плате для охлаждения) и IRF3205ZS — D2Pak (для поверхностного монтажа).
TO262 и D2Pak, который иначе называется TO263, отличаются тем, что первый предназначен для монтажа в отверстия на плате, после чего загибается и припаивается радиатором к ней же. TO263, в свою очередь, не требует отверстий и обладает короткими выводами, что позволяет использовать его при поверхностном монтаже на небольших платах.
Аналоги IRF3205
В настоящий момент почти каждый именитый производитель, изготавливает аналоги IRF3205, Эта модель выпускается с 2001 года, при этом уже 20 лет удерживается на рынке. Вот небольшой список:
- BUZ111S
- HRF3205
- HUF75344P3
- STP80NF55-06
- STB80NF55L-08-1
Помимо этого существует и отечественный продукт — аналог с маркировкой КП783A.
Безопасная эксплуатация IRF3205
У всех МОСФЕТ транзисторов одинаковые причины для поломки.
Первое, о чем стоит помнить, так это о характеристиках конкретного экземпляра. Не вздумайте использовать его на недопустимых пределах. А при использовании на больших мощностях всегда нужно иметь под рукой дополнительное охлаждения в виде радиатора и, при необходимости, кулера.
Вторая по распространенности проблема — короткое замыкание между стоком и истоком. При такой ситуации кристалл внутри транзистора может легко расплавиться, что приведет устройство в негодность.
Последнее, о чем стоит помнить, это напряжение на затворе. В случае с этим МОП-транзистором, слой диэлектрика способен разрушиться при превышении 25 Вольт на затворе.
Чтобы выбрать подходящий для любого проекта транзистор, нужно опираться на его запас по мощности. Желательно, чтобы этот запас составлял около 30%: этого должно хватить и на нестабильность питания, и на возможную неисправность других компонентов.
Datasheet IRF3205
Даташит компонента можно найти на сайте одного из производителей. https://www.infineon.com/dgdl/irf3205pbf.pdf
Здесь Вы найдете всю наиболее полную информацию о транзисторе, его описание, характеристики, графики зависимостей и важные примечания. Обязательно изучите datasheet перед применением компонента в ответственных проектах.
Производители IRF3205
IRF3205 выпускается многими именитыми производителями радиокомпонентов и микросхем, но наиболее распространенными в СНГ являются модели производства International Rectifier и Infineon Technologies.
Иногда можно встретить компоненты, выпущенные First Silicon, Nell, а также Kersemi Electronic.
Все компании имеют примерно одинаковый техпроцесс, а, соответственно, и приблизительно одинаковые характеристики. Но перед использованием конкретной марки, я советую изучить datasheet от этого производителя.
Где купить IRF3205?
Так как этот транзистор выпускается уже много лет и успел обрести огромную популярность в среде производителей и радиолюбителей, приобрести его не составит труда: купить его не только, заказав через Интернет, но и, практически, в любом обычном магазине радиокомпонентов. Однако, вероятнее всего, у нас Вы сможете купить их только с большой наценкой, чего можно избежать, если воспользуетесь услугами AliExpress.
Продавца с наилучшей ценой и быстрой доставкой Вы можете найти по ссылке. Рекомендую сразу покупать пару десятков штук, чтобы хватило на много проектов вперед, поскольку это нужная вещь, которую можно взять очень дешево.
Интересное видео по теме:
youtube.com/embed/4ZY-LGVT9y8?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/>Транзистор IRF3205: характеристики, datasheet и аналоги
Рассмотрим характеристики n-канального полевого MOSFET транзистора IRF3205 с изолированным затвором. Чаще всего он используется в системах управления скоростью электрических двигателей, высокочастотных генераторах, импульсных блоках питания и других электронных устройствах общего применения. Особенностями этого устройства является повышенная рабочая температура перехода (до +175°C), высокая скорость переключения и повышенная стойкость к повторяющимся нагрузкам.
Цоколевка
Транзистор IRF3205 выпускается в корпусе ТО-220, в нем и будем рассматривать распиновку. Он предназначен для дырочного монтажа и имеет три вывода:
- слева находится затвор;
- после него расположен сток;
- самый правый – это исток.

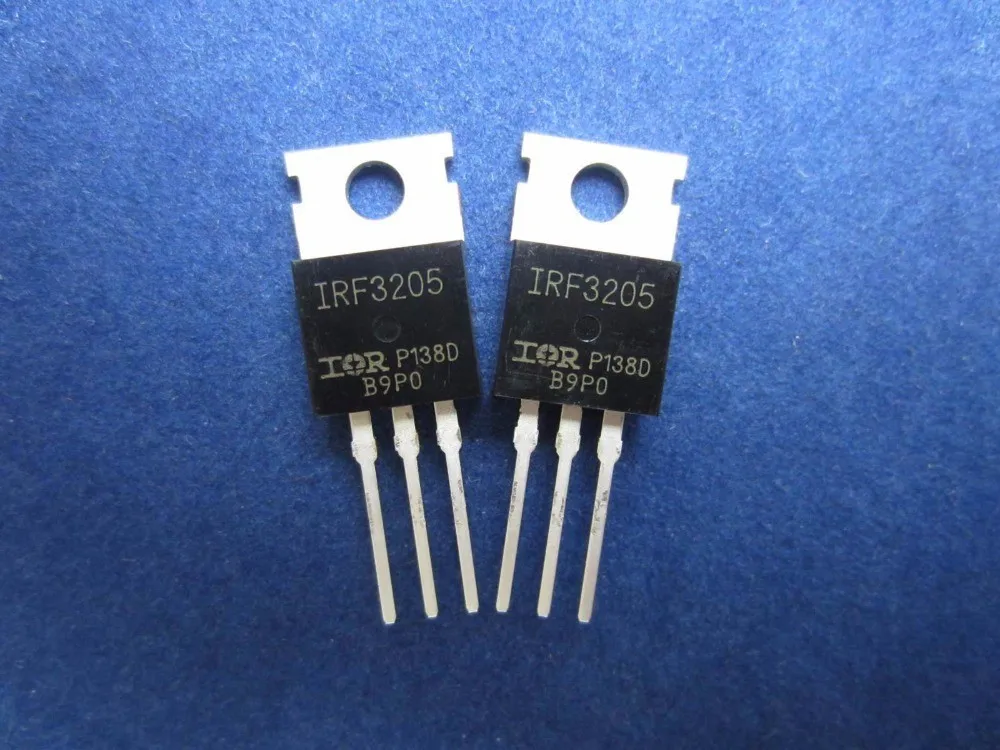

На изображении ниже представлены внешний вид и назначение ножек.
Технические характеристики
Рассмотрим предельно допустимые характеристики IRF3205:
- разность потенциалов З-И (отпирающее) VGS = ±20 В;
- постоянный ток стока (VGS = 10 В):
- при температуре +25ОС ID = 110 А;
- при температуре +100ОС ID = 78 А;
- пиковый ток стока IDМ = 440 А;
- мощность PD = 170 Вт;
- к-т снижения мощности 1,3 Вт/°С;
- пиковый лавинный ток IAR = 62 А;
- энергия, рассеиваемая при лавинном пробое EAR = 20 мДж;
- импульс на восстанавливающемся диоде dv/dt = 5,0 В/нс;
- диапазон рабочих температур TJ = -55 ОC … +150ОC.
Электрические параметры также играют важную роль, при определении возможностей IRF3205. Они тестируются при стандартной комнатной температуре +25°С.
| Электрические характеристики транзистора IRF3205 (при Т = +25 оC) | ||||||
| Параметры | Режимы тестирования | Обозн. | min | max | Ед. изм | |
| Напряжение пробоя между С-И | VGS =0В, ID=250мкА | V(BR)DSS | 55 | В | ||
| Коэффициент, показывающий зависимость разности потенциалов пробоя от температуры | ID=1,0 мА | Δ V(BR)DS | 0,51 | В/°С | ||
| Сопротивление между стоком и истоком в открытом состоянии | VGS = 10 В, ID = 66 A | RDS(on) | 4,9 | 6,5 | Ом | |
| Пороговая отпирающая разность потенциалов между затвором и истоком | VDS = VGS, ID = 250 мкА | VGS(th) | 2 | 4 | В | |
| Крутизна характеристики | VDS = 25 В, ID = 66 А | GFS | 71 | |||
| Ток утечки З-И в прямом направлении | VGS = 20 В | IGSS | 200 | нА | ||
| Ток утечки З-И в обратном направлении | VGS = -20 В | IGSS | -200 | нА | ||
| Ток утечки С-И при нулевой разности потенциалов на затворе | VDS = 55 В, VGS = 0 В | IDSS | 20 | мкА | ||
| VDS = 55 В, VGS = 0 В, TJ = 125°C | 250 | |||||
| Общий заряд затвора | VGS = 10 В, ID = 66 А, VDS = 44 В | Qg | 76 | 110 | нКл | |
| Заряд между затвором и истоком | Qgs | 21 | нКл | |||
| Заряд между затвором и стоком | Qgd | 30 | нКл | |||
| Время открытия устройства | VDD = 28 В, ID = 66 А, RG = 6,8 Ом, VGS = 10 В | td(on) | 18 | нс | ||
| Время нарастания импульса открытия | tr | 95 | нс | |||
| Время закрытия устройства | td(off) | 45 | нс | |||
| Время спада импульса | tf | 67 | нс | |||
| Индуктивность стока | LD | 4,5 | ||||
| Индуктивность истока | LS | 7,5 | ||||
| Входная ёмкость транзистора | VGS = 0 В, VDS = 25 В, f = 1,0 МГц | Ciss | 3450 | пФ | ||
| Выходная ёмкость транзистора | Coss | 550 | пФ | |||
| Обратная передаточная ёмкость | Crss | 310 | пФ | |||
| Длительный ток исток-сток | IS | 75 | А | |||
| Импульсный ток через канал | ISM | 440 | А | |||
| Падение напряжения на диоде | IS = 66 A, VGS = 0 В | VSD | 1,3 | В | ||
| Время обратного восстановления | IF = 66 A, VDD = 25 В, dI/dt=100A/мкс | trr | 28 | 42 | нс | |
| Заряд обратного восстановления | Qrr | 25 | 38 | нКл | ||
Аналоги
Перечислим транзисторы, которые следует рассматривать в первую очередь как аналогов irf3205:
- BUZ111S;
- HRF3205;
- IRFD120.
Следующие транзисторы немного отличаются по характеристикам:
- STP60NF06L;
- STP80NF06.
Назовём также отечественный аналог, это — КП783А.
Производители
Все производители полевого транзистора IRF3205 и его DataSheet:
- Kersemi Electronic;
- Thinki Semiconductor;
- ARTSCHIP ELECTRONICS;
- Nell Semiconductor;
- First Silicon.
На Российском рынке можно приобрести изделия таких компаний:
- International Rectifier;
- Inchange Semiconductor.
IRF3205 MOSFET Распиновка, техническое описание, характеристики и альтернативы
6 января 2019 – 0 комментариев
IRF3205 представляет собой сильноточный N-канальный MOSFET , который может коммутировать токи до 110 А и 55 В.
Номер контакта | Название контакта | Описание |
1 | Ворота | Управляет смещением MOSFET |
2 | Слив | Ток поступает через сток |
3 | Источник | Ток течет через источник |
Особенности
- N-канальный силовой МОП-транзистор
- Непрерывный ток стока (ID) составляет 110 А, когда VGS составляет 10 В
- Минимальное пороговое напряжение затвора 2 В
- Напряжение пробоя сток-исток: 55 В
- Низкое сопротивление во включенном состоянии 8,0 мОм
- Напряжение затвор-исток (VGS) составляет ±20 В
- Время нарастания 101 нс
- Обычно используется со схемами переключения питания
- Доступен в пакете То-220
Примечание.
Полную техническую информацию можно найти в техническом описании IRF3205 , приведенном в конце этой страницы.
Alternatives for IRF3205
IRF1405, IRF1407, IRF3305, IRFZ44N, IRFB3077, IRFB4110
Other N-channel MOSFETS
IRF540N, 2N7000 , FDV301N
IRF3205 MOSFET Overview
IRF3205 представляет собой сильноточный N-канальный МОП-транзистор , который может коммутировать токи до 110 А и 55 В. Особенностью полевого МОП-транзистора является то, что он имеет очень низкое сопротивление всего 8,0 мОм, что делает его подходящим для коммутационных цепей, таких как инверторы, регуляторы скорости двигателя, преобразователи постоянного тока и т. д. Это также один из легкодоступных и дешевых полевых МОП-транзисторов с низким сопротивлением. на-сопротивление.
Итак, если вы ищете MOSFET для использования в вашей схеме переключения, которая работает ниже 55 В и менее 110 А, вы можете рассмотреть возможность использования IRF3205.
Обратите внимание, что IRF3205 имеет высокое пороговое напряжение и, следовательно, не идеален для управления включением/выключением со встроенными контроллерами. Вы можете попробовать IRF540N для этой цели.
Приложения
- Коммутационные приложения
- Повышающие преобразователи
- Измельчители
- Солнечные инверторы
- Регулятор скорости
2D-модель компонента
Если вы проектируете печатную плату или плату Perf с этим компонентом, то следующее изображение из таблицы IRF3205 будет полезно, чтобы узнать тип и размеры его корпуса.
Теги
МОП-транзистор
IRF3205 Распиновка, аналог, использование, характеристики и другие сведения
В этом посте описывается распиновка IRF3205, эквивалент, использование, функции и другие подробности о том, как и где использовать этот сильноточный N-канальный MOSFET.
Объявления
Объявления
Характеристики/технические характеристики:
- Тип упаковки: TO-220 6 6
- Тип транзистора: Канал N
- Максимальное напряжение от стока к истоку: 55 В
- Максимальное напряжение между затвором и источником должно быть: ± 20 В
- Максимальный постоянный ток утечки: 110 А
- Максимальный импульсный ток стока: 390 А
- Макс. рассеиваемая мощность: 200 Вт
- Минимальное напряжение, необходимое для проведения: 2–4 В
- Максимальная температура хранения и рабочая температура должна быть: от -55 до +170 градусов по Цельсию
Замена и эквивалент:
Вот некоторые ближайшие возможные замены и эквиваленты IRF3205:
IRFB3206, IRFB3256, IRFB3307, IRFB3307, IRFB7540
IRF3205 MOSFET ENVELSED / Описание: IRF3205 – MOSFET Transistor Capable Capable Capable.
Это N-канальный транзистор в корпусе TO-220. Этот транзистор можно использовать как для переключения, так и для усиления. Это быстродействующий переключающий транзистор, поэтому его можно использовать в приложениях, требующих высокой скорости переключения нагрузки с одного источника на другой, а минимальное напряжение, необходимое для насыщения, составляет от 2 до 4 В. Он также способен управлять нагрузкой до 390А в импульсном режиме. Кроме того, при использовании в качестве усилителя он способен выдавать до 200 Вт, благодаря чему он также является идеальным транзистором для использования в мощных аудиоусилителях.
Где мы можем его использовать и как использовать:
IRF3205 можно использовать во многих приложениях, требующих высокоскоростного переключения нагрузки, например, в ИБП, системах резервного питания и т. д. Помимо этого, его также можно использовать. во многих различных типах приложений электропитания. Его также можно использовать для управления сильноточными нагрузками во встроенных системах.
