Полевой транзистор IRL540 в Алматы (Полупроводники)

Цена: 450 Тенге

за 1 шт

Оптовые цены:

от 50 шт. – 390 Тенге


Компания ИП “Элеком“ (Алматы) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар Полевой транзистор IRL540 с доставкой по одному региону Казахстана, расчеты производятся в Тенге. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.

Описание товара

Полевой транзистор IRL540. N-FET 100V 28A 150W Logic Level TO-220 MOSFET

Спецификация
irl540.pdf

Характеристики полевого транзистора IRL540

  • — Канал: N-FET (Logic Level)
  • — напряжение: 100V
  • — Ток: 28A
  • — Мощность: 150W
  • — Корпус: TO-220

Товары, похожие на Полевой транзистор IRL540

Вы можете приобрести товар Полевой транзистор IRL540 в компании ИП “Элеком” через наш сайт. Стоимость составляет 450 Тенге, а минимальный заказ – 1 шт. При желании вы можете приобрести товар оптом, оптовая цена – 390.0 – от 50 шт. На данный момент товар находится в статусе “под заказ”.

Компания ИП “Элеком” является зарегистрированным поставщиком на сайте BizOrg.su.

Служебная информация:

На нашей площадке для удобства, каждой компании присвоен уникальный ID. ИП “Элеком” имеет ID 124151. Полевой транзистор IRL540 имеет ID на сайте – 6829326. Если у вас возникли сложности при работе с компанией ИП “Элеком” – сообщите идентификаторы компании и товара/услуги в нашу службу технической поддержки.

Дата создания модели – 13/09/2013, дата последнего изменения – 13/04/2020. За все время товар был просмотрен 312 раз.

Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией ИП “Элеком“ цена товара «Полевой транзистор IRL540» (450 Тенге) может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании ИП “Элеком“ по указанным телефону или адресу электронной почты.

Часы работы:

Телефоны:

+7 (727) 241-20-47

Купить полевой транзистор IRL540 в Алматы:

ул. Тургут Озала (бывшая Баумана), д. 71, оф. 30, Алматы, 050009, Казахстан

Условия доставки из другого региона:

Доставка в страны:
– Казахстан

Полевой транзистор IRL540

Усилитель звуковой частоты с полевыми транзисторами

После сборки усилителя [1] по исходной схеме (см. рисунок) были увеличены ток покоя выходного каскада до 1,5 А и напряжение питания до 2×18 В для работы на акустические системы. У усилителя оказался очень приятный звук, но хотелось хотя бы немного улучшить его параметры, особенно уменьшить коэффициент гармоник.

Поскольку у меня уже есть опыт сборки УМЗЧ с выходными каскадами на полевых транзисторах, то самым очевидным была замена транзистора IRFZ24N (VT5) на более “музыкальный” IRL540N. Этот транзистор отличается относительно малой входной ёмкостью — 1800 пФ, хорошей крутизной — 14 A/В и малым пороговым напряжением затвор—исток — от 1 до 2 В.

На месте транзистора IRF9Z24N (VT4) был применён IRF9540N, как максимально близкий по параметрам к IRL540N. Эти замены позволили снизить уровень гармоник примерно до 0,1 %. Для дальнейшего его уменьшения были заменены два резистора. Сопротивление резистора R8 уменьшено до 10 кОм. При этом общее усиление снижается до 10. Этого вполне достаточно для работы с входным сигналом около 1 В. Резистор R9 (470 Ом) заменён резистором сопротивлением 1 кОм. Это увеличит усиление каскада на транзисторах VT1, VT2. С той же целью транзистор КТ502Е (VT2) заменён на ВС560С, имеющий коэффициент передачи тока около 500. Вместо ВС560С можно установить КТ3107И, по возможности отобрав экземпляр с максимальным коэффициентом передачи. На месте VT3 (КТ3107Б) хорошо работают такие же транзисторы.

При увеличении напряжения питания больше чем 2×15 В необходимо заменить операционный усилитель. Хорошо подходит TL071. Он допускает работу при напряжении питания до 2×18 В. Можно использовать и другие операционные усилители, отвечающие предъявленным требованиям, — напряжение питания больше 2×18 В, полевые транзисторы на входе и желательно малое напряжение смещения.

Обнаружилась ошибка на схеме. Коллектор транзистора VT1 должен быть подключён к правому (по схеме) выводу R3. Кроме того, резистор R11 при работе на акустические системы не нужен.


Для того чтобы убедиться в правильности выбора транзистора IRL540N (VT5), были проведены измерения коэффициента гармоник при установке разных транзисторов. Были проверены (в порядке улучшения параметров) IRLB8721, IRLZ44, IRLZ24, STP16NF06. Транзисторы были выбраны по значению входной ёмкости и, по возможности, с “логическим” пороговым напряжениєм. Низкий уровень открывания транзистора необходим для того, чтобы максимально снизить уровень напряжения на затворе.

Тип “верхнего” транзистора VT4 большого влияния на параметры усилителя не оказывает. Необходимо только, чтобы он мог рассеивать необходимую мощность.

Проведённые доработки позволили снизить коэффициент гармоник до 0,05…0,07 % при выходной мощности 10 Вт на нагрузке 8Ом и сохранении устойчивости усилителя. При выходной мощности 15 Вт искажения увеличиваются до 0,1 %.

Хотелось бы немного сказать о конструкции усилителя и используемых деталях.

Поскольку усилитель весьма прост, то для некоторых радиолюбителей он может стать первым усилителем в классе А. Поэтому считаю необходимым немного остановиться на конструкции усилителя.

Главное, на что нужно обратить внимание, это охлаждение. Каждый канал усилителя потребляет 54 Вт, поэтому площадь теплоотвода для выходных транзисторов каждого канала должна быть не менее 2000 см2, а лучше — больше. При этом транзисторы должны быть размещены не рядом друг с другом для более равномерного распределения тепла.

Неплохой результат дало использование теплоотводов охлаждения (кулеров) от процессоров. При установке транзисторов на такой теплоотвод и питании вентилятора напряжением 5…7 В удалось получить температуру около 50 °С. Но используя этот вариант, необходимо помнить о том, что вентилятор — это источник шума и пыли в усилителе.

Для того чтобы исключить фон в громкоговорителях, усилитель должен питаться от стабилизированного источника. Я использовал немного доработанный стабилизатор [2]. Транзисторы стабилизатора тоже рассеивают приличную мощность, и для них должен быть предусмотрен теплоотвод соответствующих размеров. Плату стабилизатора не нужно стараться делать очень маленькой. При необходимых токах площадь сечения подводящих проводов должна быть не менее 0,5…0,75 мм2. Запаять такие провода в маленькую плату достаточно сложно. Для упрощения монтажа я использую ножевые контакты.

Третий источник тепла — выпрямитель. Его диоды тоже нужно установить на теплоотвод. Для уменьшения выделяемого тепла необходимо использовать диоды Шоттки. При этом нужно учитывать, что падение напряжения и соответственно выделяемое тепло на диодах с допустимым напряжением более 50 В может быть 0,5. ..0,7 В, а не 0,35…0,4 В, как для низковольтных. При токе через выпрямитель 3 А это лишняя мощность, рассеиваемая на диодах.

Трансформатор должен иметь две независимые обмотки с допустимым током 3,5…4 А. Можно использовать два готовых трансформатора на соответствующие напряжение и ток.

Конденсаторы фильтра должны иметь ёмкость 22000 мкФ или больше. Ток зарядки таких конденсаторов может быть очень значительным. Для уменьшения бросков тока неплохо применить устройство плавного пуска.

Ток покоя усилителя задан резистором R10. Его сопротивление при токе покоя 1,5 А — около 0,4 Ом. Найти резистор точно такого сопротивления довольно сложно, поэтому его удобно составлять из нескольких параллельно включённых резисторов сопротивлением 1 …1,5 Ом и мощностью не менее 1 Вт. Установку тока покоя можно сделать следующим способом. Не устанавливая транзистор VT5, подключают к выходу усилителя резистор сопротивлением 5…8 Ом и мощностью не менее 25 Вт. На месте R10 надо установить резисторы сопротивлением немного больше требуемого. Его сопротивление рассчитывают по формуле R10 = иэбугзД Напряжение U36VT3, в зависимости от типа транзистора, равно 0,6…0,7 В. Подают на усилитель напряжение только плюсовой полярности и замеряют ток. По результатам измерений корректируют сопротивление резистора R10.

Больше никакого налаживания усилитель не требует.

Первый экземпляр был собран в корпусе от усилителя “Одиссей-ОЮ”. Были использованы теплоотводы оконечного усилителя, стабилизатор и конденсаторы выпрямителя. С трансформатора была смотана часть вторичной обмотки для получения напряжения 18 В. Выпрямитель заменён на собранный на диодах Шоттки, я использовал диоды MBR2045CT. Имеющиеся теплоотводы не нагревались выше 60 °С. Усилитель активно используется около года.

Дополнительные замечания про выходную мощность. Кому-то покажется, что 15 Вт, а тем более 10 Вт — это слишком мало. Мы провели небольшое исследование и выяснили, что для жилой комнаты и акустических систем с чувствительностью 88…90 дБ комфортный уровень громкости достигается при выходной мощности 3. ..4 Вт. Если принять пик-фактор музыкального сигнала равным трём, то 10 Вт вполне достаточно.

Во втором экземпляре усилителя использованы конденсаторы К50-37 1992 года изготовления ёмкостью 33000 мкФ на номинальное напряжение 40 В. Но несмотря на почтенный возраст, параметры их остались отличными. Измерения показывают ёмкость больше 40000 мкФ. Единственное, им потребовалась формовка — выдержка конденсатора под напряжением, близким к максимально допустимому в течение нескольких часов. Без неё при первом включении наблюдается большой ток утечки. Этот экземпляр собран в корпусе от усилителя Inter-M R300 с использованием готового трансформатора мощностью 250 Вт от усилителя 10УП-100, имеющего четыре обмотки по 17,5 В. В дальнейшем планируются доработка корпуса с установкой в него лестничного регулятора громкости, индикатора уровня и превращение усилителя мощности в полный усилитель.

Защита акустических систем для этого усилителя не очень актуальна из-за небольшого напряжения питания, но в свои усилители я такую защиту установил. Устройство защиты выполнено на компараторе, имеет задержку подключения после включения, отключает акустические системы сразу после отключения или пропадания по какой-либо причине сетевого напряжения и индикацию состояния на двухцветном диоде. Задержку подключения индицирует жёлтый цвет, рабочий режим — зелёный, аварию — красный.

IRL540 MOSFET Распиновка, применение, эквиваленты, характеристики, характеристики и многое другое

IRL540 — это полевой МОП-транзистор логического уровня, способный управлять нагрузкой до 28 А с VDSS до 100 В и RDS(on) 0,077 Ом. Этот МОП-транзистор может использоваться для самых разных целей. В этом посте мы собираемся обсудить распиновку IRL540 MOSFET, области применения, эквиваленты, функции, спецификации и другую полезную информацию об этом транзисторе.

Объявления

Объявления



Особенности/технические характеристики:
  • Тип упаковки:  TO-220AB
  • Тип транзистора: Канал N
  • Максимальное напряжение от стока к источнику: 100 В
  • Максимальное напряжение между затвором и источником должно быть: ± 10 В
  • Максимальный постоянный ток утечки: 28A
  • Максимальный импульсный ток стока:
    110 А
  • Максимальное рассеивание мощности: 150 Вт
  • Макс. сопротивление сток-исток во включенном состоянии (RDS вкл.): 0,077 Ом
  • Максимальная температура хранения и эксплуатации Должна быть: от -55°C до +175°C



Замена и эквивалент:

IRL540PBF, IRL540N, 2SK1301, RFP12N08L, BUK555-100B, IRC5405.



IRL540 MOSFET Объяснение/описание:

IRL540 — это низковольтный привод N-канального силового MOSFET, доступный в корпусе TO-220. Это N-канальный МОП-транзистор, предназначенный для использования в самых разных приложениях, которые мы обсудим позже в этом посте. МОП-транзистор также имеет множество особенностей, таких как рабочая температура до 175°C, благодаря чему он может работать и обеспечивает хорошие характеристики при высоких температурах по сравнению с полевыми МОП-транзисторами с максимальной температурой 150°C. Низкий RDS(on) обеспечивает низкие потери энергии во время работы, а также выделяет меньше тепла. Полностью лавинная характеристика означает, что он будет работать стабильно, даже когда его напряжение сток-исток превышает его пределы. Он полностью лавинный, что означает, что он будет работать стабильно, даже когда его напряжение стока к источнику превышает его предел. Он имеет привод затвора логического уровня, поэтому им можно управлять напрямую от ИС и микроконтроллеров, а также от других схем низкого напряжения. Возможность быстрого переключения делает его важным компонентом для использования в приложениях, где быстрое переключение имеет решающее значение. Другими особенностями являются динамические рейтинги dv/dt, распараллеливание к востоку и т. д.

Глядя на характеристики МОП-транзистора, максимальный непрерывный ток стока составляет 28 А, максимальный импульсный ток стока составляет 110 А, максимальное напряжение сток-исток составляет 100 В, минимальное и максимальное пороговое напряжение затвора составляет от 1,0 до 2,0 В, максимальное сопротивление источника во включенном состоянии 0,077, максимальная рассеиваемая мощность 150 Вт.

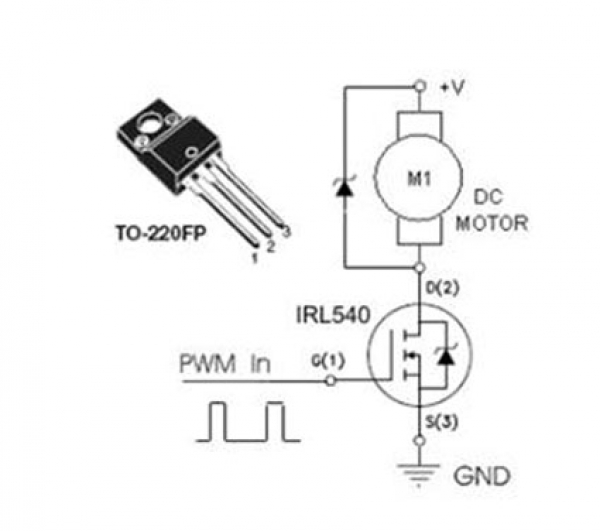

Где и как использовать:

IRL540 имеет широкий спектр применения: его можно использовать в промышленных и коммерческих целях, а также в домашних условиях и в учебных заведениях. Приложения или схемы, в которых он может использоваться, – это солнечные цепи, автомобильные, работающие от батарей, источники питания, резервные батареи, аудиоусилители и т. Д. Более подробные области применения можно найти ниже.

. Схемы инверторов

Контроллеры двигателей

Портативные схемы и схемы с батарейным питанием

Аудиоусилители

И многое другое…



Правила безопасной эксплуатации / Абсолютные максимальные рейтинги:

Ниже приведены правила техники безопасности, которым рекомендуется следовать, чтобы получить краткосрочную производительность IRL540.

  1. Всегда оставайтесь на 20% ниже абсолютных максимальных оценок.
  2. Максимальный непрерывный ток утечки составляет 28 А; поэтому не подключайте нагрузку более 22,4 А.
  3. Максимальное напряжение сток-исток составляет 100 В, поэтому не подключайте нагрузку более 80 В.
  4. Используйте правильный радиатор с транзистором.
  5. Всегда храните или эксплуатируйте полевой МОП-транзистор при температуре выше -55 °C и ниже +175 °C.
Техническое описание:

Чтобы загрузить техническое описание, просто скопируйте и вставьте ссылку ниже в адресную строку браузера.

https://cdn.datasheetspdf.com/pdf-down/I/R/L/IRL540-InternationalRectifier.pdf В N-CH MOSFET используются передовые технологии обработки для достижения минимально возможного сопротивления в открытом состоянии на единицу площади кремния.

Top 5 Electronics Projects using IRF540

Catalog

Product Overview

IRL540 Packages Info

IRL540 Features

IRL540 Product Attributes

Альтернативные детали

Лист технических данных компонентов

Использование предупреждений

FAQ

IRL540 Manufacturer


Product Overview

IRL540 N-CH MOSFET

IRL540 MOSFET belongs to the Third Generation Power MOSFETs provides the designer with наилучшее сочетание быстрого переключения, прочной конструкции устройства, низкого сопротивления во включенном состоянии и экономичности.
Его корпус TO-220AB универсально предпочтителен для всех коммерческих и промышленных приложений при уровне рассеиваемой мощности примерно до 50 Вт. Низкое тепловое сопротивление и низкая стоимость корпуса TO-220AB способствуют его широкому распространению в отрасли.


IRL540 TO-220-1 Пакет

IRL540 TO-220AB Пакет

✔ Таблица 1. Размеры Описание

РАЗМ.

Миллиметры

Дюймы

МИН.

Макс.

МИН.

Макс.

А

4,24

4,65

0,167

0,183

б

0,69

1,02

0,027

0,040

б(1)

1,14

1,78

0,045

0,070

с

0,36

0,61

0,014

0,024

Д

14,33

15,85

0,564

0,624

Е

9,96

10,52

0,392

0,414

и

2,41

2,67

0,095

0,105

е(1)

4,88

5,28

0,192

0,208

Ф

1,14

1,40

0,045

0,055

Н(1)

6.

10

6,71

0,240

0,264

Дж(1)

2,41

2,92

0,095

0,115

л

13,36

14.40

0,526

0,567

л(1)

3,33

4.04

0,131

0,159

Ø Р

3,53

3,94

0,139

0,155

В

2,54

3,00

0,100

0,118

ECN: X15-0364-Rev.

С, 14 декабря 15

Чертеж: 6031

Примечание:
M* = от 0,052 дюйма до 0,064 дюйма (размеры с учетом выступа), отверстие радиатора для HVM.


Характеристики IRL540

• Динамический рейтинг dV/dt
• Повторяющийся лавинный рейтинг
• Логический уровень привода затвора
• RDS(on) указано для VGS = 4 В и 5 В
• Рабочая температура 175 °C
• Быстрое переключение
• Простота параллельного подключения
• Соответствует директиве RoHS 2002/95/EC

Изображение упаковки


IRL540 Атрибуты продукта

Технические характеристики

Значения

Производитель

Вишай Силиконикс

Серия

Упаковка

Трубка

Статус детали

Устарело

Код ECCN

EAR99

Полевой транзистор Тип

N-канал

Технология

МОП-транзистор (оксид металла)

Напряжение сток-исток (Vdss)

100В

Ток — непрерывный слив (Id) при 25°C

28А (Тс)

Напряжение привода (макс. число оборотов вкл., мин. число оборотов вкл.)

4В, 5В

Rds On (Max) @ Id, Vgs

77 мОм при 17 А, 5 В

Vgs(th) (макс.) @ идентификатор

2 В при 250 мкА

Заряд затвора (Qg) (макс.) @ Vgs

64 нКл при 5 В

Вг (макс.)

±10 В

Входная емкость (Ciss) (макс.) @ Vds

2200 пФ при 25 В

Функция полевого транзистора

Рассеиваемая мощность (макс.)

150 Вт (TC)

Рабочая температура

-55°C ~ 175°C (ТДж)

Тип крепления

Сквозное отверстие

Комплект поставки устройства

ТО-220АБ

Упаковка/кейс

ТО-220-3

JESD-30 Код

Р-ПСФМ-Т3

Код JEDEC-95

ТО-220АБ

JESD-609 Код

е0

Технология FET

МЕТАЛЛ-ОКСИД ПОЛУПРОВОДНИК

Pbбесплатно Код

Код RoHS


Альтернативные детали

SIHL540 , SIHL540-E3 , IRL540PBF


Компонент Dataheet

IRL540 PDF


ИСПОЛЬЗОВАНИЯ ИСПОЛЬЗОВАНИЕ ИХОДА 9015 ИСПОЛЬКО ИХОРТИВАЛИНГИИ

    12015. ИСПОЛЬЗОВАНИЕ ИХОДА 9015. ИСПОЛЬЗОВАНИЕ ИХОДА 9015. ИСПОЛЬЗОВАНИЕ 9015 ИХОРТИРИВАРИИ.


    Часто задаваемые вопросы

    1. Что такое N-канальный МОП-транзистор?
    N-канальный МОП-транзистор имеет N-канальную область, расположенную между выводами истока и стока. Это четырехконтактное устройство с выводами затвор, сток, исток, корпус. В этом типе полевого транзистора сток и исток имеют сильно легированную область n+, а подложка или корпус имеют P-тип.


    2. Что такое МОП-транзистор IRF540?
    IRF540 — это МОП-транзистор с N-канальным питанием, используемый для очень быстрых операций переключения, а также для процессов усиления. Работает в расширенном режиме. Он имеет множество применений в повседневной жизни, например, переключающие регуляторы, драйверы реле, переключающие преобразователи, драйверы двигателей, драйверы высокоскоростного переключения и т. д.


    3. Что такое логический уровень MOSFET?
    Это означает, что полевой МОП-транзистор может управляться выходным напряжением (от 4 до 5 В) ИС общего назначения. Когда логическая ИС общего назначения не имеет достаточного выходного тока, полевой МОП-транзистор не может управляться.


    4. Является ли IRF540 полевым МОП-транзистором логического уровня?
    IRF540 не является логическим уровнем.


    5. Для чего нужен N-канальный МОП-транзистор?
    N-канальные MOSFET-транзисторы улучшают управление напряжением и током для широкого диапазона потребностей в конструкции источников питания, включая высокие частоты переключения.



    6. Из чего состоит полевой МОП-транзистор IRL540?

    Мощные МОП-транзисторы третьего поколения


    IRL540 Производитель

    Vishay Intertechnology, Inc. — американский производитель дискретных полупроводников и пассивных электронных компонентов, основанный бизнесменом польского происхождения Феликсом Зандманом. Vishay имеет производственные предприятия в Израиле, Азии, Европе и Америке, где производит выпрямители, диоды, МОП-транзисторы, оптоэлектронику, отдельные интегральные схемы, резисторы, конденсаторы и катушки индуктивности.
