Использование земли вместо нулевого провода: Зануление в двухпроводной сети когда нет заземления. Мысли вслух / Хабр

Что будет если не подключить землю

Прочее › Счетчик

Чем опасно отсутствие заземления Все приборы время от времени выходят из строя и поломки часто незаметны. На фазе может повредиться изоляция или «отвалиться» провод, коснувшись металлического корпуса, который окажется под напряжением.

• Отсутствие заземления может привести к опасным поломкам электроприборов.
• При касании к корпусу сломанного электрического прибора без заземления всю силу тока пройдет через тело человека, что может быть смертельно опасным.
• Если в розетке вместо зануления сделано заземление и есть УЗО, он будет выбивать. Без УЗО образуется опасный потенциал для других потребителей.
• Зануление необходимо производить электрическим соединением металлических частей электрооборудования с заземленной точкой.
• Если в доме есть система заземления, рекомендуется использовать розетки с заземлением для безопасности.
• Для проверки наличия заземления можно использовать тестер.
• Заземление необходимо для защиты человека от электротравм и для отвода неконтролируемого тока в чрезвычайной ситуации.
• Соединять заземляющий контакт с нулевым непосредственно в розетках категорически запрещено.
• Если нет заземления, можно на время подключить УЗО для защиты от поражения электрическим током.

1. Можно ли подключать без заземления
2. Что будет если нулевой провод соединен с землёй
3. Нужно ли объединять ноль с землёй
4. Можно ли поставить розетку без заземления
5. Как понять что нет заземления
6. Когда необходимо заземлять
7. Можно ли кидать землю на ноль
8. Что делать если нет заземления
9. Куда уходит ток в земле
10. Что будет если не подключить ноль
11. Что будет если перепутать фазу и землю
12. Как понять где ноль а где земля
13. Можно ли подключить стиральную машину без заземления
14. Что можно использовать вместо заземления
15. Какие розетки не нужно заземлять
16. Как работает зануление
17. Для чего нужна земля в проводах
18. Где нельзя делать заземление
19. Можно ли прикасаться к заземлению
20. Почему нулевой провод бьет током
21. Для чего нужно заземление на схеме
22. Почему сгорает ноль
23. Почему перегорает ноль
24. Что будет если перепутать ноль и землю при подключении электроплиты
25. Где нужно заземление
26. Где нельзя ставить розетки
27. Как узнать розетка с заземлением или нет
28. Для чего нужно заземление в частном доме
29. Нужно ли делать заземление на свет
30. Что лучше заземление или зануление
31. Нужно ли ставить УЗО если нет заземления
32. В чем опасность зануления
33. Что не требуется заземлять или Занулять
34. Что делать с проводом заземления Если розетка без заземления

Можно ли подключать без заземления

Если в жилом помещении нет заземления, то при касании к корпусу сломанного электрического прибора (утюга, пылесоса или стиральной машины) весь ток пройдет через тело человека, и это может быть смертельно опасным. Для здоровья человека опасен ток в несколько десятков миллиампер.

Что будет если нулевой провод соединен с землёй

Если в розетке вместо зануления сделано заземление, при наличии УЗО в электрической цепи его будет выбивать. Если защитное устройство отсутствует, образуется потенциал, опасный для иных потребителей, если их земляной проводник соединен с вашим.

Нужно ли объединять ноль с землёй

В соответствии с пунктами 1.1.2, 1.1.3, 1.7 ГОСТ 12.1.030-81 зануление необходимо производить электрическим соединением металлических частей электрооборудования с заземленной точкой источника электропитания с помощью нулевого защитного проводника (PE).

Можно ли поставить розетку без заземления

Если в вашем доме или квартире есть система заземления, выбор очевиден. Стоит однозначно использовать розетки с заземлением, так как это намного безопасней. Если же в вашем доме нет системы заземления, использовать данную опцию в розетках не получится.

Как понять что нет заземления

С помощью тестера

Один щуп вставьте в фазу розетки, другой в ноль. При исправной сети прибор покажет значение, примерно равное 220. Теперь одним щупом прикоснитесь к лепестку заземления, вторым к фазе. Если тестер покажет 220 или немного меньше, система заземления работает.

Когда необходимо заземлять

Заземление — соединение электрооборудования с землей — необходимо для защиты человека от электротравм. Благодаря этому механизму в чрезвычайной ситуации неконтролируемый ток уходит вниз. Заземлитель работает элементарно: его провод подключается в общую проводку и соединяется с грунтом.

Можно ли кидать землю на ноль

Соединять заземляющий контакт с нулевым непосредственно в розетках категорически нельзя. В этом случае, если у вас пропадает нулевой контакт в этой розетке, ток пойдет через заземляющий контакт и на корпусах бытовой техники может появиться опасный потенциал.

Что делать если нет заземления

Способ №1 — Подключение УЗО

Если заземления нет в квартире (не предусмотрено застройщиком), а Вы все равно хотите защитить себя от поражения электрическим током, то лучше всего на время подключить устройство защитного отключения (на фото ниже).

Куда уходит ток в земле

Так как заряд всегда движется по пути наименьшего сопротивления, ток в электрической цепи, соединенной с землей, уходит в незаряженную землю. В результате напряжение в заземленном проводнике становится равным напряжению в нашей планете — то есть ничтожным и безопасным для человека.

Что будет если не подключить ноль

В случае, когда ноль отключен, потребители будут подключены по схеме «звезда без нулевой магистрали». Это значит, что каждый потребитель получит не фазное стабильное напряжение в 220 В, а «гуляющее» от 0 до 380 В линейное.

Что будет если перепутать фазу и землю

Может после первого же ремонта электропроводки в подъезде или в трансформаторной будке (а без заземления — сразу же) появиться фазное напряжение 220 В (его можно обнаружить отверткой-индикатором, продается в хозмагах), что приводит к поражению током.

Как понять где ноль а где земля

Единственный возможный способ различить проводники без использования приборов — при помощи маркировки проводников по цветам. Желто-зеленая окраска изоляции соответствует кабелю заземления, синяя или голубая — нулевому, а рабочий кабель может быть любого цвета.

Можно ли подключить стиральную машину без заземления

Стиральную машину необходимо заземлить по следующим причинам: не заземленное устройство будет бить током хозяев (на корпусе не заземленной стиральной машинки образуется напряжение в 110 вольт) многие не заземленные современные машинки быстрее ломаются

Что можно использовать вместо заземления

Единственным вариантом защиты человека от поражения электрическим током при попадании фазы на не заземлённый (и не занулённый) корпус эл. прибора возможен с электромеханическим УЗО.

Какие розетки не нужно заземлять

Розетки без заземления

Незаземленная розетки работают проще: есть только ноль и фаза, а третьего контакта нет. Производятся без заземляющего контакта, поэтому при замыкании проводов на корпус или пробое кабеля, поражение током гарантировано.

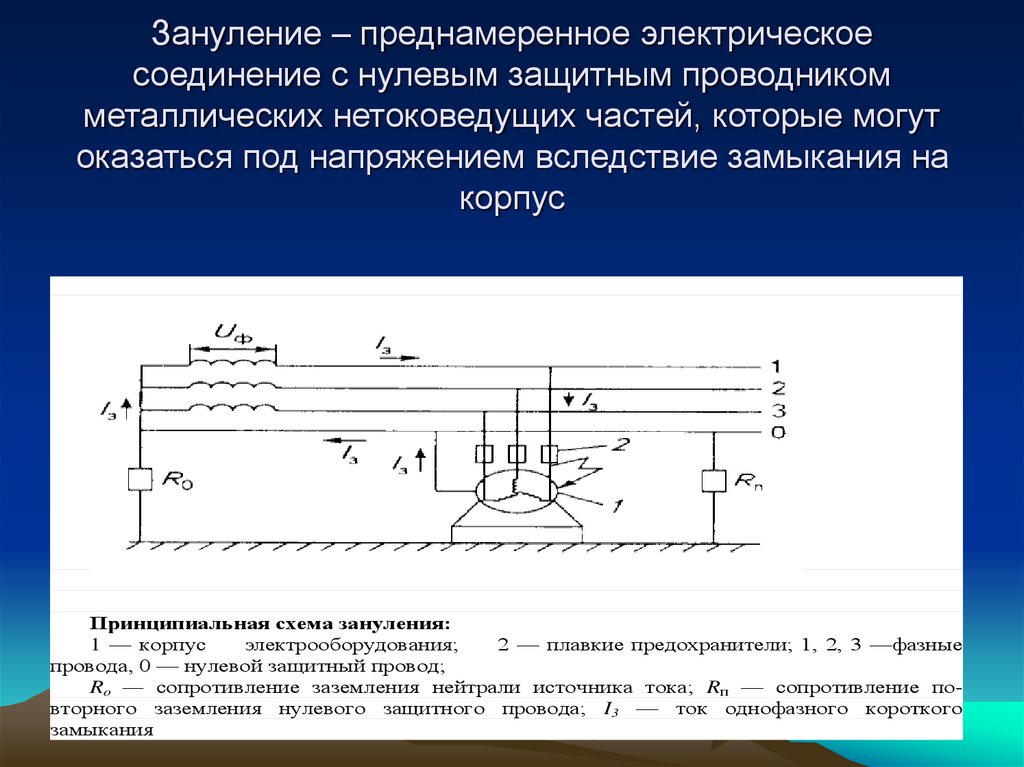

Как работает зануление

Принцип работы зануления: если напряжение (фазный провод) попадает на соединённый с нулём металлический корпус прибора, происходит короткое замыкание.

Для чего нужна земля в проводах

Провод заземления необходим для устранения риска поражения электрическим током или возгорания. Многие домовладельцы, поскольку стиральные машины и сушилки, как правило, дороги, используют их как можно дольше.

Где нельзя делать заземление

Ни в коем случае нельзя делать заземление путем присоединения кабеля к системе водопровода или отопления. Это может быть опасно не только для жильцов квартиры, но и для соседей.

Можно ли прикасаться к заземлению

Запрещается при установке, снятии переносного заземления или выполнения работы касаться проводящих частей заземления. 20.4.

Почему нулевой провод бьет током

Происходит это по нескольким основным причинам: обрыв или плохой электрический контакт нулевого проводника на питающих подстанциях, которые выступают как источники электрического тока, либо в общедомовых распределительных устройствах; перекос фаз в сети; повреждение изоляции.

Для чего нужно заземление на схеме

Заключение Зануление и заземление защищают человека от удара электрическим током при аварийных ситуациях, в результате которых напряжение подается на корпус электроприбора.

Почему сгорает ноль

Это происходит по причине перегрузки последнего токами высших гармоник. То есть, возникает ситуация, при которой на ноль приходится больший ток, чем на фазные проводники. При этом установка защитных устройств часто производится только на последние.

Почему перегорает ноль

Это те условия, которые могут создать отгорание нуля, из-за перегрузки на нулевой проводник. Отгорание происходит в слабых местах, например, в плохо обжатом контакте. Такой перекос может из-за отгорания нуля создать катастрофические последствия: скачек напряжения до 380 Вольт.

Что будет если перепутать ноль и землю при подключении электроплиты

При однофазном подключении, если перепутать фазу и ноль, ничего страшного не случится. Но если один из этих проводов подключить на заземление может произойти короткое замыкание.

Где нужно заземление

Заземление необходимо для наружных частей из металла и каркасов электротехнического оборудования. Важная информация! Электричество в 220 вольт может привести к серьезным ожогам и травмам, вплоть до летального исхода. Это можно сравнить с рулеткой.

Где нельзя ставить розетки

Из этих документов следует, что нельзя устанавливать розетки:

• внутри ванной, раковины или в душевом поддонее
• над или под ванной, раковиной или душевым поддоном
• ближе, чем в 60 см от края ванной, раковины или душевого поддона.

Как узнать розетка с заземлением или нет

Визуальный осмотр внешнего вида электрической розетки.

Данный способ подразумевает оценивание внешнего вида розетки, дело в том, что наличие заземления это всегда трехпроводное подключение:«P — фаза», «N — нейтраль» (он же ноль) и «PE — заземление», соответственно розетки с заземлением имеют три контакта.

Для чего нужно заземление в частном доме

Благодаря заземлению можно минимизировать помехи в электрической сети и значительно снизить вероятность поражения электрическим током в момент контакта человека с бытовой техникой. Для этого корпус электроустановки или оборудования, или какая-либо иная точка электрической сети соединяется с заземляющим устройством.

Нужно ли делать заземление на свет

Как заземлить светильник

Светильники класса защиты I должны подключаться к защитному заземлению для исключения поражения электрическим током; Светильники класса защиты II могут использовать (редко, и к тому же не для обеспечения собственной защиты), а могут и не использовать (значительно чаще) заземление.

Что лучше заземление или зануление

Основная разница заземления и зануления — то, что в заземлении уровень безопасности обеспечивается снижением напряжения тока, которое происходит очень быстро, а в занулении — от отключения поврежденного участка электрической сети. Поэтому заземление безопаснее и надежнее зануления.

Нужно ли ставить УЗО если нет заземления

Устройство защитного отключения сработает только после прикосновения человека к корпусу электроприбора. Это означает, что если в здании нет технической возможности проложить заземление, УЗО все равно нужно устанавливать, т. к. прибор и в этом случае обеспечивает защиту от поражения электричеством.

В чем опасность зануления

Если в розетке квартиры случится обрыв нулевого проводника, при следующем включении электроустановки (например, бойлера) человека ударит током. Особенно зануление опасно в двухпроводной системе. К примеру, при проведении электромонтажных работ электрик может заменить нулевой проводник на фазный.

Что не требуется заземлять или Занулять

В большинстве случаев заземление или зануление электроустановок не требуется при номинальных напряжениях до 42 В переменного тока и до 110 В постоянного тока.

Что делать с проводом заземления Если розетка без заземления

Заземление розетки в однофазной сети

Если в нём есть заземляющая шина, то к ней нужно подключиться и завести кабель PE в квартиру. Если заземления нет и на щите, можно подключиться к молниеотводу на крыше, так как эти устройства всегда заземлены.

• Зачем подключать землю
• Как подключить землю
• Можно ли заменить ноль на землю
• Нужно ли подключать землю
• Что будет если не подключать землю
• Что будет если не подключить ноль
• Что будет если подключить землю вместо нуля
• Что будет если подключить ноль на землю

Как заземлить розетку по всем правилам

Подключаем заземление к розетке

Как подключить заземление к розетке, если во всем доме нет заземляющего контура? Именно такой вопрос возникает у многих из нас после получения небольшого удара электрическим током от стиральной или посудомоечной машины.

Да и по нормам ПУЭ наличие защитного провода обязательно для любых электроустановок. Поэтому в нашей статье мы рассмотрим все аспекты организации заземляющего контура в собственном доме или квартире, а также способы монтажа и подключения электрической цепи с заземляющим проводником.

Содержание

• Что такое заземление и почему нельзя использовать вместо него зануление
  • Что такое защитное заземление
  • Почему нельзя применять зануление вместо заземления
• Возможные способы монтажа заземляющего контура
• Подключение защитного провода и его проверка
  • Общие правила
  • Подключение защитного провода к розетке
• Проверка наличия заземления
• Вывод

Что такое заземление и почему нельзя использовать вместо него зануление

Что такое защитное заземление

Согласно п.1.7.6 ПУЭ, заземление — это преднамеренное соединение электроустановки или ее части с заземляющим устройством или землей, главной целью которого является электробезопастность. Основной целью защитного заземления является снижение потенциала на частях электрооборудования, которые могут оказаться под напряжением при его аварии или поломке.

Итак:

• Давайте рассмотрим случаи, при которых защитное заземление будет выполнять свои функции. Например, возьмем стиральную машинку в ванной. При пробое изоляции фазного провода с прикосновением его к корпусу машинки, она оказывается под напряжением равным фазному, то есть 220В. Если защитное заземление отсутствует, то при прикосновении к машинке вы получите удар электрическим током, вполне возможно даже смертельный. Если же заземление имеется, то оно снизит напряжение на машинке практически до нуля и прикосновение к ней не принесет вам вреда.
• То же самое происходит и при частичном снижении изоляции фазного провода. Когда на машинке появляется напряжение меньшее, чем 220В. Защитное заземление снижает потенциал на корпусе практически до нуля, и вы не будете ощущать легкого покалывания при прикосновении к ней.

Отличия заземления и зануления

Почему нельзя применять зануление вместо заземления

Но как сделать заземление в розетке, если в вашем доме нет заземляющего контура. Многие «мегаспециалисты» советуют использовать для этого зануление (нулевой провод).

Он, якобы, почти то же самое. Но здесь важным является слово почти.

Итак:

• Давайте рассмотрим ситуацию, когда у нас пропал по каким-то причинам «ноль». Это может быть обрыв провода во вводном щитке или необдуманные действия еще какого-то «специалиста». В общем, причин множество.
• Мы этого не знаем и просто включаем свет в любой из комнат. У нас замыкается цепь и на нулевом проводе появляется такое же напряжение, как и на фазном. Ведь он не связан с землей. Благодаря этому корпуса всех электроустановок, которые заземлены посредством зануления, так же оказываются под напряжением. И вам очень повезет, если где-то произойдет просто короткое замыкание и просто «выбьет» автомат. Иначе цена такого «заземления» может быть весьма плачевной.
• В случае же обрыва правильного заземляющего провода у вас только не будет защиты от прикосновения. Согласитесь, разница огромна. А если добавить сюда наличие определенного потенциала на нулевом проводе, который связан с окислениями, плохими контактами и тому подобным, то запрет на использование такого вида заземления п.1.7.60 ПУЭ становится вполне объясним.

Возможные способы монтажа заземляющего контура

Вариантов создания правильного заземления в частном доме или квартире множество. Причем, большинство из них не нуждаются в существенных капиталовложениях. Особенно это касается частных домов, где выполнить заземление вообще достаточно просто.

• Самый правильный способ подключения к заземляющему контуру дома — это подключиться к нему в щитке освещения на лестничной площадке. Но, к сожалению, в старых домах далеко не все щитки освещения имеют заземляющую шину.
• Поэтому если вам необходим контур заземления в квартире, то вам придется его сооружать самому. Прежде всего осмотрите свой дом. Некоторые дома имеют молниеотводы, которые подключены к заземляющему контуру. Вы можете использовать их.
• Если таковых нет, то, согласно п.1.7.70 ПУЭ, для организации заземляющего контура можно использовать естественные заземлители. Это могут быть трубопроводы, проложенные в земле, обсадные трубы скважин, металлические и железобетонные конструкции зданий, соприкасающиеся с землей, свинцовые оболочки кабелей.

На фото приведен вариант организации защитного заземления

Обратите внимание! В качестве естественных заземлителей нельзя использовать алюминиевые оболочки кабелей.

• Если же у вас нет естественных заземлителей, то вам придется создать искусственный заземлитель своими руками. Сделать его можно из неокрашенной стали. Для этого применяется круглый неоцинкованный прут диаметром 10 мм или оцинкованный диаметром 6 мм. Если используется прямоугольный или уголковый заземлитель, то его толщина должна быть не менее 4 мм.

Обратите внимание! Заземлители нельзя располагать над трубопроводами, просушивающими грунт. Кроме того, поверхность грунта не должна содержать крупнообломочных пород и строительного мусора.

Подключение защитного провода и его проверка

Общие правила

Перед тем, как к розетке подключить заземление, вам следует правильно подвести его. Поэтому в нашей статье мы опишем все этапы организации защитного заземления, начиная от вводного щитка и заканчивая подключением к электрооборудованию.

• Прежде всего, следует помнить, что защитный провод не должен содержать в своей цепи отключающих устройств. Поэтому он монтируется помимо любых автоматов, рубильников и предохранителей.
• Для обозначения защитного заземления используйте желто-зеленый провод. Это значительно облегчит подключение всех устройств и исключит вопросы, как определить заземление в розетке во время ремонта.
• Сечение провода защитного заземления должно быть не меньше сечений фазного или нулевого провода.
• Согласно п.3.247 СНиП 3.05.06-85, последовательное соединение заземляющих проводников запрещено. Каждое новое подключение должно осуществляться своим проводником.

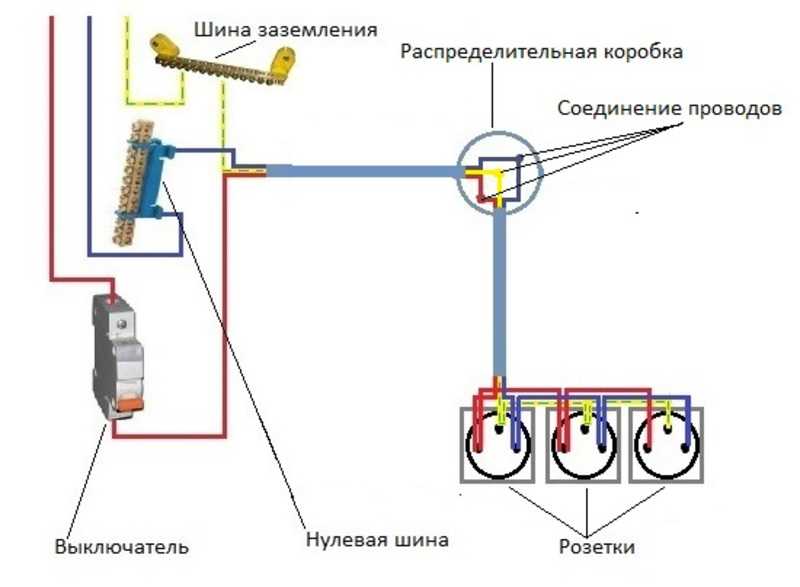

Разводка защитного провода по квартире

Подключение защитного провода к розетке

Если вы не знаете, как подключается заземление к розетке, то следуя нашей пошаговой инструкции, вы без труда выполните эту задачу.

Итак:

• Прежде всего, снимите напряжение с распределительной коробки, от которой предстоит подключать розетку. Если в этой коробке проходят другие провода, то с них тоже следует снять напряжение. А лучше отключить всю квартиру или дом.
• Вскройте коробку и определите фазный, нулевой и защитный провода. Если ваша сеть освещения сделана согласно нормам ПУЭ, сделать это будет не сложно по цветам. Если же это не так, то придется побегать с указателем напряжения.
• Защитный провод подключается к контактам розетки, расположенным отдельно от двух силовых. У розеток разных моделей он может располагаться по-разному, но обычно обозначен знаком заземления или может быть определен визуально.
• Фазный и нулевой провода подключаем к силовым контактам розетки. Причем, очередность здесь не важна.

Обратите внимание! При подключении электрической печи и некоторых других мощных электроустановок очередность подключения важна. Обычно инструкция по их подключению содержит напоминание об этом. Если таких упоминаний нет или вы подключаете розетку для общего пользования, то порядок не имеет значения.

• Теперь осталось подключить провода от розетки к соответствующим проводам в распределительной коробке. После этого заизолировать и уложить их, и можно подавать напряжение на розетку.

Проверка наличия заземления

Еще один часто задаваемый вопрос, на который мы решили дать ответ в нашей статье, это: как проверить заземление в розетке. Вообще, данным вопросом должны заниматься специализированные организации, которые в зависимости от класса электроустановки производят периодическую проверку.

Ведь для каждого класса и типа электроустановок есть свои граничные нормы сопротивления заземляющего контура. Но для своего спокойствия вы можете сделать это и самостоятельно.

Вариант проверки защитного заземления

• Для этого на даче или в квартире вам надо создать еще один контур заземления, по отношению к которому мы и будем производить замеры.
• Для этого вбиваем железный штырь в землю на глубину не менее 50 см. К нему жестко крепим провод.
• Этот провод прокладываем к розетке, целостность заземления в которой нас интересует, и, используя мультиметр или лучше мегаомметр , замеряем сопротивление изоляции.
• Если это сопротивление не превышает 30 Ом, то ваше заземление соответствует установленным нормам.

Вывод

Теперь вы знаете, как сделать в розетке заземление и проверить его работоспособность. Это позволит вам значительно повысить безопасность вашей электрической сети, привести ее в соответствие с нормами ПУЭ и исключить несчастные случаи. Так что, не стоит относиться к данному вопросу с пренебрежением.

электрический — Безопасно ли использовать землю в качестве нейтрали при наличии других заземлений?

спросил 1 год, 6 месяцев назад

Изменено 1 год, 6 месяцев назад

Просмотрено 11 тысяч раз

Я переехал в новый дом и работал над тем, чтобы заставить трехпозиционный переключатель работать должным образом, когда я наткнулся на необычную проводку. Ходовой провод между выключателями состоял всего из двух проводов, а земля от него была обмотана изолентой и использовалась как нейтральный провод для лампочки.

Очевидно, что обычно это было бы очень опасно, потому что у вас не было бы провода заземления на случай короткого замыкания, однако у одного выключателя есть розетка, а у другого — другой выключатель. Земля от проводов для тех была использована в качестве земли для выключателя. Эта розетка и свет находятся на одном выключателе. Вот примерная схема того, как все устроено:

Каковы риски такой установки? Насколько я могу судить, все заземлено и должно быть в порядке, но я не электрик.

Редактировать: я использовал слово “слив” вместо “нейтральный” и исправил это.

• электрический
• заземление
• многопозиционный переключатель

7

Что может пойти не так?

• Если заземляющий провод выполнен из оголенной меди, вы значительно увеличиваете риск замыкания на землю, которое может привести к смерти или сжечь дом.
• Если у грозозащитного провода меньшее сечение, он не будет защищен выключателем от перегрева и может сжечь дом.
• Кто-то, работающий с системой, может ошибочно полагать, что заземляющий провод на самом деле является землей. Нейтральные провода так же опасны, как и провода под напряжением (например, незакрепленная нейтраль может неожиданно нагреться, если какой-либо прибор в цепи включен). Это может кого-нибудь убить.
• Кто-то может «починить» землю, привязав ее к земле, что создает опасность поражения электрическим током еще долго после того, как «починка» была сделана. Это может кого-нибудь убить.

На своем чердаке я нашел распределительную коробку, где владелец убедился, что их установка «безопасна»: они соединили изолированный провод 2,5 мм² с другим изолированным проводом 2,5 мм². Только один был коричневым, а другой зелено-желтым. Возможно, они решили «безопасно» заземлить неиспользуемый провод под напряжением? Или использовали кусок оставшегося коричневого провода для заземления потолочной лампы? Если бы я не нашел эту коробку и вместо этого переделал другой конец любого кабеля, я мог бы кого-то убить (или себя) или сжечь дом. Я уверен, что предыдущий владелец этого не понимал.

Земля используется как нейтраль. Это серьезное нарушение кода и может вызвать ряд опасных проблем.

В старые времена единственным реальным решением было проложить новый кабель. К счастью, сегодня у нас есть умных выключателей на помощь ! Ищите интеллектуальный переключатель, который работает в трех направлениях, но для которого требуется только один переходник между переключателями. Это может быть с помощью какой-либо сигнализации по линии электропередач или с помощью одного из переключателей, являющихся беспроводным пультом дистанционного управления.

Удостоверьтесь, что вы приобрели что-то, что соответствует требованиям UL или ETL. Как правило, это означает либо точное знание того, что вы хотите (конкретный производитель/модель), либо покупку в традиционном строительном магазине, таком как Home Depot или Lowes (покупки в Интернете разрешены). , если товары продаются в магазинах США, они будут должным образом сертифицированы), а не исключительно интернет-магазин, где товары могут быть предоставлены третьей стороной и иметь сомнительное качество и безопасность.

14

Я предполагаю, что под сливом вы имеете в виду нейтральный. Заземляющие провода нельзя использовать как любой другой проводник, перепрофилировать. Если у него зеленая изоляция или оголенная медь, то его нужно использовать как заземление и только как заземление.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

электрический – Могу ли я соединить землю с нейтралью в 3-проводной розетке?

спросил 11 лет, 7 месяцев назад

Изменено 5 лет, 9 месяцев назад

Просмотрено 235 тысяч раз

У меня 3-х проводная розетка с входами на горячую, нейтральную и заземляющую. Но я знаю, что наземный вход на самом деле не заземлен, так что фактически бесполезен. Теперь, поскольку нейтраль заземлена, могу ли я соединить вход заземления с нейтралью, чтобы «заземлить» землю? В чем проблема?

• электрический

12

Соединение нейтрали и земли на выходе противоречит правилам. Это называется Bootleg Ground. У вас есть несколько различных вариантов, чтобы довести это до кода (соответствующего электрическому коду NEC):

1. Замените розетку розеткой GFCI и оставьте заземление розетки неподключенным. Это минимально опасно, риск заключается в том, что ваше тело окажется где-то между горячим и нейтральным …. но это защитит вас, если ток попытается протекать между розеткой и устройствами на другой розетке (или земле).
2. Добавьте дополнительный провод заземления. Провод должен быть надлежащего сечения и идти к «заземляющему электроду» или к панели главной цепи. Есть еще несколько деталей, которым вам нужно следовать. Подробности см. в NEC 250.130(C).
3. Повторно проложить проводку для розетки с помощью трехжильного кабеля/кабелепровода.
4. Замените розетку на двухконтактную.

Имейте в виду, что заземление и нейтраль должны быть соединены вместе на служебном входе в ваш дом и больше нигде.

Разъем “земля” часто подключается к шасси электрооборудования, например, к металлическому корпусу вашей духовки, лампы и т. д. Одна опасность заключается в том, что нейтраль на самом деле не имеет того же потенциала, что и земля. Нейтральный провод от вашего устройства имеет некоторое ненулевое сопротивление. Электрический ток, протекающий через ваше устройство, также проходит через нейтральный провод. Ток, протекающий через вашу нейтраль, вызывает увеличение напряжения нейтрали (согласно закону Ома, напряжение = ток * сопротивление), что может привести к тому, что ваша нейтраль будет на несколько вольт выше земли. Таким образом, если у вас есть правильно заземленное устройство рядом с устройством, подключенным к вашей контрабандной земле, вы можете ударить себя током, коснувшись двух корпусов, поскольку они будут иметь разные потенциалы.

Вторая проблема с подключением заземления к нейтрали возникает при обрыве нулевого провода между розеткой и служебным входом. Если нейтраль обрывается, то подключенные устройства приведут к тому, что нейтраль приблизится к «горячему» напряжению. При соединении земли с нейтралью это приведет к тому, что корпус вашего устройства будет находиться под «горячим» напряжением, что очень опасно.

3

Я не думаю, что это соответствует коду, но он пройдет тест стандартного тестера на выходе. Проблема, которую я вижу, заключается в том, что если какое-либо устройство, подключенное к розетке, соприкасается с землей (например, с водой), и этот путь более эффективен, чем обратный путь по нейтральному проводу через домашнюю проводку, тогда горячий ток проходит через любой прибор. а на нейтраль выйдет земля и, возможно, поразит электрическим током любого на этом пути.

Тем не менее, я видел, как это реализовано, и жил в доме, где это было сделано без смерти или даже шока. Но тот факт, что у электрика, использовавшего этот трюк, не хватало нескольких пальцев, должен заставить вас задуматься.

5

Я не в США. Там, где я живу, это (называемое «комбинированным нейтральным и защитным проводом заземления») разрешено только для распределения электроэнергии за пределами дома.

У этой схемы есть одна серьезная проблема: если поменять местами фазу и нейтраль (например, вы меняете проводку в коробке рядом с измерителем мощности и меняете местами провода), фаза теперь также подается на заземляющий контакт, а это вызывает проблемы.

Так что вы можете попробовать сделать это, это, вероятно, лучше, чем отсутствие заземления, но это, вероятно, не соответствует нормам, и это опасно, поскольку при изменении проводки вы можете иметь фазу на заземляющем контакте и, следовательно, на корпусе прибора.

3

Предполагается, что заземление обеспечивает альтернативный путь к земле на случай, если нейтральный провод не будет работать достаточно хорошо. Я не знаю ни одного случая, когда нейтраль была бы скомпрометирована, а провод заземления в той же оболочке — нет, за исключением случаев, когда кто-то испортил проводку.

Если у вас только два провода, значит, вы живете в старом доме. Так что возможно (вероятно!), что бывший домовладелец сделал что-то не так, например, поставил переключатель в нейтральное положение или поменял полярность. Если вы знаете все устройства в определенной цепи, вы можете провести детективную работу, чтобы убедиться, что этого не произошло.

Или можно проложить отдельный заземляющий провод к водопроводной трубе. Это соответствует нормам в США (по крайней мере, на 1999 год, на котором основан мой справочник по электрике), и это то, что я сделал для своего домашнего офиса (мне не нравилось, что компьютеры подключены к незаземленным цепям). Чтобы полностью соответствовать нормам, вам необходимо убедиться, что на трубе холодной воды есть токопроводящая перемычка для обхода счетчика воды. И вам нужно использовать провод того же калибра, что и для цепи (14ga для 15-амперной цепи).

3

нутральный должен быть подключен к земле, чтобы любые приборы касались горячего провода, вы не будете поражены электрическим током, потому что даже один горячий провод коснется каких-либо приборов, и если вы наступите на землю или держите какой-либо металл и коснетесь этих приборов, вы будете поражены электрическим током и этим металлом. ваша трогательная воля служит основанием.

1

В электричестве не бывает нейтрали. Это означало бы, что его не использовали. нейтраль и земля являются заземляющими путями. Проблема в том, что заземляющий провод обычно используется для рассеивания статического электричества. хотя он должен работать и не вызывать проблем, я бы не хотел доверять ему компьютер или электроинструмент. Оба провода идут к одним и тем же стержням на коробке выключателя, поэтому теоретически все будет в порядке, но теперь вы пытаетесь избавиться от статического электричества в линии, пытаясь справиться с питанием со стороны источника питания.
