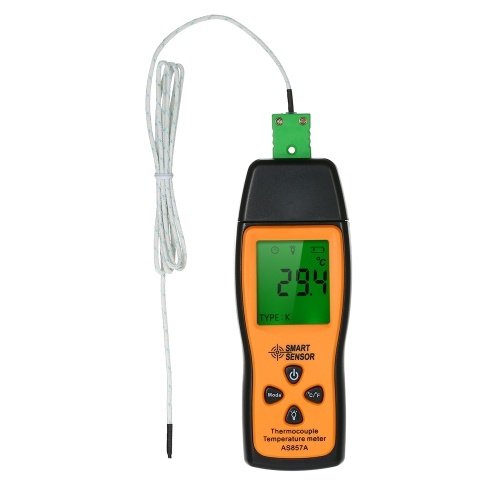

Измерение температуры термопарой: термосопротивление или термопару? Советы по применению.

термосопротивление или термопару? Советы по применению.

Измерение температуры

Из четырёх величин Международной системы единиц (СИ), неразрывно связанных с человеческой деятельностью: массой, длиной, временем и температурой, последняя оставалась полной загадкой для человечества вплоть до 18 века. Но и сегодня немногие, пользующиеся различными средствами измерения температуры, понимают, что же они измеряют.

То же давление легко воспринимается, так как оно связано с силой и может быть без труда определено количественно. С температурой невозможно связать количественную величину. В быту мы оцениваем температуру по ощущениям: горячо, тепло, холодно. Казалось бы, если одно тело горячее другого, то и его температура должна быть больше. Но это не так.Попробуйте взять в разогретой сауне в руку деревянный ковшик и металлический ковшик. Совершенно разные ощущения, хотя температура одна. Но если мы хотим сравнить температуру одинаковых по своей природе объектов, то можем сделать это с высокой точностью.

Рукой можно определить, повышена ли температура другого человека, т.е. фактически измерить её с точностью ±0,5⁰С. Также находясь в помещении можно с точностью до 1…2⁰С определить её температуру. Человек хорошо чувствует этот физический параметр и в то же время мало кто сможет чётко сказать, что же это такое – температура.

Забегая вперёд можно сказать, что совершенно обратная ситуация творится с влажностью воздуха. Очень трудно определить влажность воздуха по своим ощущениям. В то же время эта характеристика прекрасно понимается в количественном выражении. Грубо – это количество молекул воды в единице объёма. (См. статью: Что такое влажность воздуха? Как правильно измерять влажность? Давление водяного пара. Таблицы и примеры расчета.)

Существуют несколько определений температуры. Но мы воспользуемся здесь одним, который наиболее близок людям, занимающимся практическими измерениями и исходит из нулевого закона термодинамики. По нему если два тела находятся в состоянии теплового равновесия, то они имеют одинаковую температуру. Таким образом, если мы обеспечим хороший тепловой контакт термометра с измеряемой средой, то по прошествии некоторого времени, необходимого для установления теплового равновесия, температуры термометра и среды будут одинаковы. Естественно, что данный вывод будет верен, только если наша система изолирована от других тел и не совершается никакой работы. Ну а само понимание физической природы температуры приходит только после изучения статистической механики, где температура представлена как мера кинетической энергии тела.

Принято считать, что первый термометр, работающий на расширении воздуха, был изобретён Галилеем примерно в 1592 г. А в 1641 году появился первый, реально работающий спиртовой стеклянный термометр, созданный герцогом Тосканским. С этого момента началось быстрое развитие термометрии. В начале 18-ого века Фаренгейт первым изготовил ртутный стеклянный термометр и предложил температурную шкалу, в которой одной из фиксированных точек служила температура человеческого тела, которую он принял за 96 градусов, а другой – температура таяния льда -32 градуса. Ну а кульминационной точкой в развитии практической термометрии явилось принятие в 1927 году Международной температурной шкалы МТШ-27. В дальнейшем температурная шкала совершенствовалась и расширялась практически до 0 К.

Температура – параметр, который можно измерить только косвенно, по изменению других физических параметров. Термометрию различают на первичную и вторичную. В первичной термометрии температура явно описывается через другие физические параметры, например для газовых термометров это давление и объём. Примерами вторичных термометров являются термометры сопротивления и термопары. В промышленности термометры сопротивления и термопары являются основными средствами контроля температуры, закрывая диапазон измерения от минус 200 до + 2500⁰С и более.


Термометры сопротивления

Основной стандарт в странах таможенного союза, устанавливающий общие технические требования к техническим термометрам сопротивления: ГОСТ 6651-2009. Он практически полностью соответствует МЭК 60751. Ниже приведены некоторые параметры из этого документа.

Таблица 1.

Тип ТС	Обозначение	Температурный коэффициент,     a	Класс допуска	Сопротивление при 0⁰С, Ом
Платиновый	Pt	0,00385	АА, А, В, С	10,50,100,500,1000
	П	0,00391
Медный	М	0,00428	А, В, С

 Таблица 2.

Класс допуска	Допуск, ⁰С	Диапазон измерений (максимальный), ⁰С
		Платиновый ТС		Медный ТС
		Проволочный ЧЭ	Плёночный ЧЭ	–
АА	±(0,1+0,0017Т)	-50…+250	0…+150
А	±(0,15+0,002Т)	-100…+450	-30…+300	-50…+120
В	±(0,3+0,005Т)	-196…+660	-50…+500	-50…+200
С	±(0,6+0,01Т)	-196…+660	-50…+600	-180…+200



В последнее время платиновые термосопротивления активно начали вытеснять медные и термопары. Связано это с появлением на рынке недорогих платиновых плёночных термочувствительных элементов, которые в отличие от медных являются более стабильными и работают в более широком диапазоне температур. А по сравнению с термопарами – обеспечивают более высокую точность измерения и не требуют использования дорогого термокомпенсационного кабеля. Однако в России медные термометры до сих пор находят широкое применение. Одно из основных преимуществ меди – это очень хорошая линейная зависимость её сопротивления от температуры в диапазоне от минус 50 до + 200⁰С и более высокая чем у платины чувствительность. Свыше 200⁰С медь начинает очень быстро окисляться на воздухе, поэтому обычно верхний предел измерения для медных термосопротивлений устанавливается до 180⁰С. При производстве используется проволока диаметром от 30 до 80 мкм. При дальнейшем уменьшении диаметра стоимость проволоки резко возрастает, а изготовление термосопротивления с заданными параметрами становится проблематичным.

Также следует обращать внимание на максимальный измерительный ток. Например, для термометров сопротивления, изготовленных из проволоки диаметром 30 мкм уже при токе 0,2мА становится заметным явление саморазогрева от протекающего тока, а значит, использование таких термометров с большинством измерительных приборов становится невозможным. Обычно диаметр используемой проволоки определяется исходя из диаметра зонда, в который будет устанавливаться проволочный чувствительный элемент. Например, для зонда диаметром 2 мм используют проволоку диаметром 30 мкм, 4 мм – 40 мкм, 5…6 мм – 50 мкм, 8…10 мм- 80 мкм.

Большое значение имеет схема соединения проводников термосопротивления. Различают три основных схемы: 2-х, 3-х и 4-х проводную.

При двухпроводной схеме к сопротивлению ЧЭ добавляется сопротивление внешних проводов, что приводит к появлению дополнительной погрешности измерения. Ясно, что такой способ можно использовать только для ЧЭ с большим сопротивлением. Из наиболее употребляемых – это Pt1000. Легко подсчитать, что для обеспечения точности измерения 0,1⁰С общее сопротивление внешних проводников не должно быть больше 3,8 Ом.

В трёхпроводной схеме подключения автоматически из полного сопротивления вычитается сопротивление внешних проводов. Но это только в случае, если сопротивление проводников 1 и 2 трёхпроводной схемы равны между собой. Тем не менее, 3-х проводная схема подключения термосопротивлений на сегодняшний момент является самой популярной. Практически все вторичные приборы (измерители, регуляторы) имеют входные цепи, рассчитанные под эту схему. Трёхпроводная схема позволяет увеличить расстояние от датчика до прибора до 50…100 метров. При этом не обязательно, чтобы сам термометр сопротивления был изготовлен по 3-х проводной схеме. Можно использовать и датчики с двумя клеммами, подключив к одной клемме один провод, а ко второй – два.

Четырёхпроводная схема используется в основном только для точных измерений и в эталонных приборах. Данная схема позволяет автоматически компенсировать влияние на результат измерения не только сопротивления проводников, но и ЭДС в местах контактов.

Советы при выборе и монтаже термометров сопротивления



Есть банальные истины, которыми нужно руководствоваться при выборе подходящего датчика температуры. Конечно же, нужно в первую очередь обратить внимание на диапазон измерения и точность. Во-вторых, нужно решить вопрос с основным конструктивным исполнением: в клеммной головке, или с кабельным выводом. Датчики с кабельным выводом более миниатюрны и менее инерционны. Они уже полностью готовы к подключению к вторичному прибору. Но вышеперечисленные преимущества одновременно являются и их недостатками. Миниатюрный корпус – следовательно, небольшой размер чувствительного элемента и малый измерительный ток. Жёстко присоединённый кабель несёт за собой худшую, чем для датчиков в клеммной головке степень защиты от воды. Эти датчики заведомо дороже из-за высокой стоимости применяемого высокотемпературного кабеля. Они менее надёжны при механических воздействиях опять-таки из-за наличия кабеля. С термосопротивлением в клеммной головке не обязательно использовать высокотемпературный кабель. Минус этих датчиков в одном – габаритных размерах, что бывает важно в ряде случаем.

При монтаже датчика температуры нужно максимально увеличить его тепловой контакт с контролируемой средой и одновременно уменьшить отток тепла от места подключения. Необходимо помнить, что чувствительный элемент имеет конечную длину, поэтому глубина погружения датчика должна быть как минимум на несколько диаметров зонда больше, чем длина ЧЭ. При монтаже датчиков контроля поверхности очень важно место соединения предварительно смазать каким-либо вязким веществом. Также важно обеспечить тепловой контакт кабеля с контролируемым объектом, чтобы минимизировать отвод тепла от ЧЭ датчика по кабелю. Ещё лучше, если и датчик и подводящий кабель будут закрыты хорошим теплоизолятором, например пенополиуретаном, или пенополиэтиленом.

Датчики температуры воздуха лучше устанавливать в тех местах помещения, которые наиболее важны для контроля. При плохой конвекции воздуха в помещении градиент температуры может составить до 5-ти и более градусов.

При экспресс контроле температуры поверхности теплоёмкость датчика должна быть минимальной. Дело в том, что самое большое зло при контактном способе измерения температуры поверхности состоит в том, что датчик уменьшает температуру поверхности в месте установки. Процесс восстановления начальной температуры может идти очень долго, что зачастую приводит к неправильным результатам и выводам. Примером может служить ситуация с «занижением» показаний медицинских электронных термометров.

Термопары

По сравнению с термометрами сопротивления термопары обладают рядом очень больших преимуществ и таких же больших недостатков. По большому счёту эти два класса приборов очень органично дополняют друг друга. И задача киповца – определить, какой датчик температуры ему нужен для той или иной задачи.

Технические требования, классификация, методы испытаний преобразователей термоэлектрических приведены в ГОСТ 6616-94. Номинальные статические характеристики приведены в ГОСТ Р 8.585-2001. В Таблице 3 представлены технические параметры наиболее применяемых в России термопар.

Таблица 3.

Тип ТП	Обозн. типа	Маркировка цветовая оболочки и жил +/-		Диап. измер., ⁰С	Класс допуска, пределы допускаемого отклонения для диапазона измерения,⁰С			Температура, ⁰С и чувствительность, мкВ/С
		IEC 584-3	ANSI MC96-1
Медь-константан ТМКн	Т	Кор. красн/бел	Син. син/ красн	-200…+350	1	±0,5	– 40…+125	-200 0 100	15 39 46
						±0,004Т	+125…+350
					2	±1,0	– 40…+133
						±0,0075Т	+133…+350
					3	±0,015Т	– 200… -67
						±1,0	-67…+40
Хромель-копель ТХК	L	–	–	-200…  +800	2	±2,5	– 40…+ 300	-200 0 100 500	22 62 72 87
						±0,0075Т	+300…+ 800
					3	±0,015Т	-200… – 100
						±2,5	-100… +100
Хромель-алюмель ТХА	K	Зел. зел/ бел	Жёл. жёл/ красн	-200…+1300	1	±1,5	-40…+375	-200 0 100 500 1000	15 39 41 42 39
						±0,004Т	+375…+1000
					2	±2,5	-40… + 333
						±0,0075	+333…+1200
					3	±0,015Т	-200…-167
						±2,5	-167…+ 40
Платинородий-платина ТПП13 ТПП 10	R   S	Жёл. жёл/ бел	Зел. чёрн/ красн	0…+1600	1	±1,0	0…+1100	0 100 500 1000	5 7,5 11 13
						±(1+0,003 (Т-1100))	+1100…+1600
					2	±1,5	20…+600
						±0,0025Т	+600…+1600
Платинородий-платинородий ТПР	B	_	Чёрн. чёрн/ красн	+600… +1700	2	±0,0025Т	+600…+1700	0 100 500 1000 1500	-0,2 1 5 9 11
					3	±4,0	– +600…+800
						±0,005Т	+800…+1700
Вольфрамрений-вольфрамрений ТВР	А-1 А-2 А-3	_	_	0…+2500	2	±0,005Т	+1000…+2500	0 500 1000 1500 2000	12 17 15 13 10
					3	±0,007Т	+1000…+2500
						Индивид.	0…+1000

*У российских термопар маркировка наносится на положительный термоэлектрод.

Термопары имеют очень большой диапазон рабочих температур. При этом, чем больше максимальная рабочая температура термопары, тем меньше её чувствительность. С этим фактом связан большой ассортимент применяемых термопар. При помощи термопар можно измерять температуру очень маленьких объектов. Для этого достаточно сварить между собой две термоэлектродные проволоки маленького диаметра. Естественно, что такая термопара имеет и очень незначительную инерционность. Термопара из недрагоценных металлов малой длины дешевле термосопротивления. Однако при увеличении длины стоимость её значительно возрастает. В то же время термопары значительно уступают термосопротивлениям в точности измерения. Связано это с рядом причин. Сигнал с термопары значительно более нелинеен. Для получения абсолютной измеренной температуры необходимо знать температуру холодного спая термопары. А это означает, что общая погрешность измерения сложится из двух: погрешности измерения разности температур рабочего и холодного спая термопары и погрешности измерения температуры холодного спая. На практике же всё ещё сложнее. Очень непросто измерить с хорошей точностью температуру выводов термопары на входе вторичного прибора. На практике эта погрешность составляет около 1⁰С. При измерении высоких температур значение данной погрешности несколько нивелируется.

Советы по выбору и применению термопар

Для использования в диапазоне до +200⁰С лучше применять платиновые или медные термосопротивления. В случае контроля температуры очень небольшого объекта малой теплоёмкости можно использовать термопару медь-константан, которая замечательна тем, что очень легко сваривается над поверхностью раствора медного купороса, имеет самую высокую чувствительность и очень низкую стоимость.
Для диапазона до +800⁰С в России используется термопара ХК(L) хромель-копель. Данные термопары имеют очень высокую чувствительность в широком диапазоне начиная от -200⁰С. В других странах данный тип термопары не применяется. Самыми популярными в промышленности являются термопары типа ХА(К) хромель-алюмелевые. Теоретический диапазон их использования составляет от -200 до +1300⁰С. Термопары типа К замечательны хорошей линейностью характеристики от 0 до 1000⁰С. В реальности наиболее высокотемпературные термопары работают до 1100⁰С. Так как при высокой температуре от +800⁰С термоэлектродные проволоки начинают активно окисляться, то единственным путём увеличить срок службы термопары и температуру эксплуатации является увеличение диаметра термоэлектродных проволок до 2…3 мм. При температуре выше 800⁰С нержавеющую сталь кожуха меняют на специальную высокотемпературную сталь или керамику.

Для измерения температуры вплоть до +1700⁰С применяют термопары, изготовленные из драгоценных металлов платиновой группы. Они отличаются высокой стабильностью параметров, но имеют крайне низкую чувствительность при низких температурах и очень высокую стоимость. Наиболее высокотемпературные термопары – вольфрам-рениевые. Но они не могут работать в окислительной атмосфере при температуре уже выше 500⁰С. Оболочку этих датчиков необходимо наполнять инертным газом. Так как герметичный корпус для высоких температур изготовить проблематично, то для продолжительной работы по внутренней полости этих термопар постоянно пропускают инертный газ.

Для контроля температуры поверхности или воздуха лучше применять гибкую термопару без защитного чехла. Для контроля поверхности нужно обеспечить хороший тепловой контакт с поверхностью не только рабочего конца термопары, но и термоэлектродов на расстоянии не менее 50 мм, чтобы уменьшить теплоотвод от места контроля. При использовании термопары при высокой температуре в окислительной или агрессивной атмосфере может наблюдаться деградация параметров, связанная с окислением и изменением химического состава термоэлектродов. Необходимо периодически контролировать качество термопары хотя бы по её полному сопротивлению постоянному току. Для использования в экстремальных условиях в течение непродолжительного времени существуют ТП разового применения и ТП кратковременного применения.

Директор НПК “Рэлсиб” Игорь Ландочкин





---

Быстродействующий цифровой поверхностный зонд температуры с подпружинной термопарой типа K

Подробнее Технические данные Принадлежности

1. На Главную
2. Быстродействующий цифровой поверхностный зонд температуры с подпружинной термопарой типа K

Номер заказа.  0614 0195

338,00 y.e.

c НДС. Внутренний курс у.е. равен 89 рублям

• Зонд температуры с термопарой типа K для измерений поверхностной температуры

• Высокое быстродействие

• Подпружинная термопара

• Диапазон измерений: от -200 до +300 °C

Продукт больше недоступен. Вы уже знакомы с последующей моделью?
Воспользуйтесь всеми преимуществами: >> К продукту

---

Подробнее

Описание продукта

Используйте этот зонд температуры с термопарой (тип K) для измерения поверхностной температуры.
Данный зонд отличается высоким быстродействием благодаря подпружинной термопаре. Сенсор достигает температуры измеряемого объекта за считанные секунды.
Кром того, этот зонд температуры может использоваться на неровных поверхностях. При этом нет необходимости в использовании теплопроводящей пасты.
Это цифровой зонд с концепцией интеллектуальной калибровки. Вы можете настроить зонд с помощью ПО EasyClimate и добиться отображения результатов без погрешности.

Области применения

Поверхностный зонд температуры (в сочетании с измерительным прибором) подходит для решения следующих задач:
• Измерение температуры компонентов в электронной промышленности
• Измерение поверхностной температуры оборудования для литьевого формования
• Мониторинг рабочих температур
• Измерение разницы температур на подогреваемых полах, радиаторах, теплоизоляции или стенах
• Эталонные измерения в калибровочной лаборатории

Комплект поставки

Быстродействующий цифровой поверхностный зонд с подпружинной термопарой типа K и инструкциями по применению

---

Технические данные

Общие технические данные
Длина трубки зонда	150 мм
Диаметр головки зонда	10 мм

Измерение температуры (термопара тип K (NiCr-Ni))
Диапазон измерений	-200 . .. +300 °C; short-term up to +500 °C
Погрешность	±(2,5 °C + 0,8 % от изм. знач.) (-40 … +300 °C) в ост. диапазоне (-200 … -40,1 °C) is not specified
Разрешение	0,1 °C

---

Принадлежности

Принадлежности

Телескопическая рукоятка с шарнирным соединением для потолочных вентиляционных решёток под наклоном

Номер заказа.: 0430 0946

276,00 y.e.

c НДС. Внутренний курс у.е. равен 89 рублям

338,00 y.e.

c НДС. Внутренний курс у.е. равен 89 рублям

Что такое термопара? Как они работают?

Что такое термопара? Как они работают?

Термопара – это устройство для измерения температуры. Он состоит из двух разнородных металлических проводов, соединенных вместе, образуя соединение. Когда спай нагревается или охлаждается, в электрической цепи термопары возникает небольшое напряжение, которое можно измерить и которое соответствует температуре.

Теоретически для изготовления термопары можно использовать любые два металла, но на практике обычно используется фиксированное число типов. Они были разработаны для улучшения линейности и точности и состоят из специально разработанных сплавов.

Термопары  могут быть изготовлены практически для любого применения. Они могут быть надежными, быстродействующими и измерять очень широкий диапазон температур.

Посмотрите наш ассортимент термопар

A title

Image Box text

Вам нужны термопары

для вашего применения?

Наш ассортимент термопар

Быстрый просмотр

Быстрый просмотр

Быстрый просмотр

Быстрый просмотр

Быстрый просмотр

Быстрый просмотр

Быстрый просмотр

Быстрый просмотр

Что делает термопара?

Термопара — это просто датчик, который используется для измерения температуры. Эта конструкция датчика состоит из двух разнородных металлических проводов, которые соединены вместе на одном конце и подключены к прибору, способному принимать входной сигнал термопары и измерять показания. Термопары могут обеспечивать измерение температуры в широком диапазоне температур в зависимости от того, какой тип термопары вы используете.

Ознакомьтесь с нашим ассортиментом термопар

Пример термопары, изготовленной компанией Process Parameters

Схема термопары

Что делает термопара?

Термопара — это просто датчик, который используется для измерения температуры. Эта конструкция датчика состоит из двух разнородных металлических проводов, которые соединены вместе на одном конце и подключены к прибору, способному принимать входной сигнал термопары и измерять показания. Термопары могут обеспечивать измерение температуры в широком диапазоне температур в зависимости от того, какой тип термопары вы используете.

Типы термопар

Датчик термопары

Что такое датчик термопары?

Что понимается под термопарой? Теперь у нас есть понимание того, как работает термопара и что такое термопары, один из популярных вопросов — что такое зонд термопары?

Зонд термопары представляет собой конструкцию датчика, в которой он изготовлен. Независимо от того, является ли датчик термопарой типов K, J, T, N, все эти типы термопар могут быть изготовлены в трубке, корпусе или конструкции одинакового размера. Чтобы получить представление о типовых доступных конструкциях, ознакомьтесь с некоторыми из наших датчиков термопар.

Как выглядит термопара? Термопары выглядят по-разному из-за конструкций, в которых они изготовлены. Хотя сама термопара представляет собой два оголенных провода, соединенных вместе, эти два провода можно поместить в различные конструкции, чтобы защитить их и продлить срок службы.

Термопара типа K

Что такое термопара типа K?

Популярный вопрос: что такое термопара типа K?

Термопара типа K изготовлена ​​из двух разнородных металлов: никель-хром / никель-алюмель. Термопара типа K является наиболее популярным типом термопары, поскольку она недорогая, точная, надежная (в зависимости от конструкции, используемой для вашего приложения) и охватывает широкий диапазон температур.

Термопары типа K могут использоваться в самых разных областях благодаря своим возможностям в широком диапазоне температур. Максимальная постоянная температура составляет около 1100 °C.

Термопары с вилкой или кабелем можно идентифицировать по цветовой маркировке. В этом случае тип K зеленый. Если у вас есть кабель, зеленая ножка — плюс, а белая — минус.

Термопара типа K

Термопара типа J

Что такое термопара типа J?

Так что же такое термопара типа J? Термопары типа J также очень распространены. Он имеет меньший диапазон температур, чем термопары типа K, с диапазоном от 0 до 600 ° C. Тип J состоит из двух разнородных металлов: железа / медно-никелевого сплава (также известного как константан). С точки зрения стоимости они очень похожи на тип K.

Одно из самых популярных применений типа J – в производстве пластмасс.

Термопары с вилкой или кабелем можно определить по цветовой маркировке. В данном случае тип J — черный. Если у вас есть кабель, черная ножка будет положительной, а белая — отрицательной.

Термопара типа J

Подробнее о термопарах

Что такое термопара?

Как работает термопара?

Цветовой код термопары

Типы термопар

Ведущие производители термопар

Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Настройки cookieOK

Термопары | Датчики температуры

Нажмите на изображение, чтобы увеличить

Термопары измеряют температуру на основе потенциала напряжения. Они состоят из двух разнородных электрических проводников, соединенных электрическими переходами. Когда точки перехода находятся при разных температурах, в результате термоэлектрического эффекта возникает напряжение, зависящее от температуры, и вы можете интерпретировать это напряжение для измерения температуры.

Durex Industries производит надежные и прочные промышленные термопарные датчики. Термопары обеспечивают быструю реакцию на изменение температуры, что позволяет использовать их в большинстве приложений для измерения и контроля температуры. Мы готовы предоставить лучшие решения для термопарных датчиков температуры.

СВЯЗАТЬСЯ С НАМИ ЗАПРОС ЦЕНЫ

ПРИНЦИП РАБОТЫ ТЕРМОПАРОВЫХ ДАТЧИКОВ

Соединение термопары представляет собой одноточечное соединение между двумя разнородными металлами. Этот переход создает известный сигнал уровня милливольт, который изменяется при повышении или понижении температуры процесса. Сигнал в милливольтах используется в качестве входного сигнала измерения температуры для контроллера температуры.

В зависимости от диапазона температур технологического процесса, характеристик точности и совместимости материалов наши датчики доступны с термопарами типа K, термопарами типа J, термопарами типа E, термопарами типа T, термопарами типа S, термопарами типа R и другими разнородными металлами. комбинации. Durex Industries производит термопарные датчики температуры, которые могут быть спроектированы с заземленными или незаземленными переходами и размещены в изолированных материалах оболочки, которые предназначены для наилучшего соответствия форме приложений.

ВНИМАНИЕ ПРИ ВЫБОРЕ МЕЖДУ ЗАЗЕМЛЕННЫМИ И НЕЗАЗЕМЛЕННЫМИ СОЕДИНЕНИЯМИ

Заземленные спаи термопар физически касаются металлической оболочки датчика температуры и электрически заземлены. Это физическое соединение дает им более быстрое время отклика, но также может сделать их восприимчивыми к электрическим помехам. Эти паразитные напряжения могут мешать точности и контролю измерения.

Незаземленные спаи термопар, однако, не чувствительны к электрическим помехам, поскольку между ними и металлической оболочкой датчика температуры нет физического или электрического контакта. Однако отсутствие контакта сокращает время отклика на изменения температуры.

ДАТЧИКИ ТЕМПЕРАТУРЫ С ТЕРМОПАРАМИ НА ЗАКАЗ

Durex Industries разрабатывает и производит качественные термопары на заказ уже более 40 лет. Наша команда инженеров поможет вам разработать датчик термопары, соответствующий вашим требованиям.

Спросите нас, как мы можем помочь вам с выпуском вашего OEM-продукта. Чтобы узнать больше о наших термопарных датчиках и о том, как Durex может вам помочь, свяжитесь с нами сегодня.

Если вам нужна помощь в выборе датчика температуры, подходящего для вашего приложения, ознакомьтесь с нашим руководством по выбору элемента датчика температуры.



• Технические характеристики и опции
• Приложения
• Стандарты кодов проводов
• Тематические исследования
• загрузок

Термопары Спецификации и опции

Вернуться к началу

Компания Durex предлагает испытания при стандартных температурах для определения допусков начальной калибровки термопар. Все калибровочные тесты полностью прослеживаются до Национального института стандартов и технологий (NIST). Калибровка также доступна для температур применения, отличных от стандартных, в диапазоне от -100°F до 3000°F (-79°C до 1650°C) в зависимости от материала. Сертификаты предоставляются на все поверяемые изделия.

Калибровка термопары

Калибровка (термопара)	Доступные температуры	Применимые характеристики
Термопары типов E, J, K, T	от 32°F до 2300°F (от 0°C до 1250°C)	АСТМ Е 207 / АСТМ Е 220
Термопары типа R, S	от 32°F до 3000°F (от 0°C до 1649°C)	ASTM E 230 / МС 96.1 ANSI
Термопары типов E, K, T	от -320°F и от -110°F до 23°F (от -196°C и от -79°C до 0°C)

Durex производит термопары со следующими вариантами калибровки.

Письмо ANSI	Код Durex и калибровка	Калибровка Описание
Термопара типа E	E / Хромель П-Константан	Стандартные пределы от 32°F до 1652°F (от 0°C до 900°C) 1,7°C или 0,5% доп.
		Специальные пределы от 32°F до 1652°F (от 0°C до 900°C) 1,0°C или 0,4% доп.
Термопара типа J	Дж / железо – константан	Стандартные пределы от 32°F до 1382°F (от 0°C до 750°C) 2,2°C или 0,75% доп.
		Специальные пределы от 32°F до 1382°F (от 0°C до 750°C) 1,1°C или 0,4% доп.
Термопара типа K	К / Хромель П-Алюмель	Стандартные пределы от 32°F до 2282°F (от 0°C до 1250°C) 2,2°C или 0,75% доп.
		Специальные пределы от 32°F до 2282°F (от 0°C до 1250°C) 1,1°C или 0,4% доп.
Термопара типа T	T / Медь-Константан	Стандартные пределы от 32°F до 662°F (от 0°C до 350°C) 1,0°C или 0,75% доп.
		Специальные пределы от 32°F до 662°F (от 0°C до 350°C) 0,5°C или 0,4% доп.
Термопара типа R	R / Pt 13% родий-платина	Стандартные пределы от 32°F до 2642°F (от 0°C до 1450°C) 1,5°C или 0,25% доп.
		Специальные пределы от 32°F до 2642°F (от 0°C до 1450°C) 0,6°C или 0,1% доп.
Термопара типа S	S / Pt 10% родий-платина	Стандартные пределы от 32°F до 2642°F (от 0°C до 1450°C) 1,5°C или 0,25% доп.
		Специальные пределы от 32°F до 2642°F (от 0°C до 1450°C) 0,6°C или 0,1% доп.

Характеристики диаметра оболочки термопары

Код оболочки	Т	Д	Вт	А	Б	В	С	Д	Э	Ф	Х
Диаметр оболочки	.020″	.032″	.040″	.062″	.125″	.156″	.188″	.250″	.313″	.375″	.500″
Калибр проволоки	38	34	33	30	24	22	20	18	16	15	11
Максимальная длина	100′	150′	200′	400′	250′	200′	175′	100′	55′	40′	30′

Технические характеристики термопары

Оболочка — Допуски: Внешний диаметр ± 0,002 дюйма от номинального размера.

Отделка — светлый отжиг, 32 микродюйма или выше.

Изоляция — Оксид магния высокой чистоты является стандартным; Доступны оксид магния сверхвысокой чистоты и оксид алюминия.

Конфигурации – Доступны диаметры оболочки от 0,020 до 0,500 дюйма. Двухпроводная (одноконтурная) и четырехпроводная (двухконтурная) конфигурации являются стандартными для большинства диаметров.

Формуемость – Минимальное количество радия: удвоенный диаметр оболочки для большинства материалов для термопар. Проконсультируйтесь с Durex Industries, если требуется специальное формование.

Свариваемость — Оболочка термопары может быть спаяна пайкой, пайкой или сваркой без потери сопротивления изоляции. Сварка специальных материалов оболочки заказчиком не рекомендуется.

Физические испытания

• Размеры и внешний вид
• Утечка гелия
• Радиографический (рентгеновский)
• Проникновение красителя
• Металлургический в соответствии с ASTM E-2, E-3 и E-112
• Плотность уплотнения по RDT C2-IT

Электрические испытания

• Калибровка по ASTM E-220 в соответствии с NIST
• Сопротивление изоляции
• Сопротивление провода (Ом на петлю)
• Время отклика согласно RDT C2-3T
• Термоциклирование в соответствии с ASTM E-225

ASTM Testing — Материал термопары в оболочке и термопары в оболочке испытываются с использованием следующих спецификаций:

• ASTM E585     Стандартные спецификации для материалов термопар на основе металлов с оболочкой.
• ASTM E608     Стандартные спецификации для термопар из недрагоценных металлов с металлической оболочкой.
• ASTM E780 Стандартный метод измерения сопротивления изоляции материала термопары с оболочкой при комнатной температуре.
• ASTM E839     Стандартные методы испытаний термопар в оболочке и материала термопары в оболочке.

Сопротивление изоляции

Номинальный наружный диаметр оболочки	Прикладываемое напряжение постоянного тока (мин.)	Сопротивление изоляции, мегаом
Диаметр 0,030” и меньше	50	АСТМ Е 207 / АСТМ Е 220
Диаметр 0,030” и меньше	50	ASTM E 230 / МС 96.1 ANSI
Диаметр 0,062 дюйма и больше	500	1000

Доступны пользовательские параметры. Свяжитесь с нами для технической помощи.

Применение термопар

Вернуться к началу

Датчики термопары используются в самых разных областях. Их можно использовать при криогенных температурах для плавки стали выше 1500°С.

Промышленные термопары обычно можно найти в:

• Обработка металлов (алюминий, сталь и другие металлы)
• Духовки, топки, печи для обжига
• Переработка пластика
• Обработка и приготовление пищи
• Химическая и нефтехимическая обработка
• Целлюлозно-бумажные комбинаты
• Электростанции
• Двигатели

Стандарты кодов проводов для термопар

Вернуться к началу

Цветовые коды были приняты различными национальными и международными агентствами по стандартизации для идентификации проводов и термопарных изделий. В Соединенных Штатах проволока для термопар обычно имеет коричневую общую оболочку. Для типов B, R и S цветовые коды относятся к обычно используемому компенсационному кабелю.
