24 декабря 1947 года сотрудники Bell Telephone Laboratories Уолтер Браттейн, Джон Бардин и Уильям Шокли представили своим коллегам первый транзистор. К юбилею события рассказываем, как крошечный кусочек полупроводника изменил историю.
5602 просмотров
Изобретатели транзистора Уолтер Браттейн, Уильям Шокли и Джон Бардин (Bloomberg)
Предыстория. При чем здесь кошачьи усы?
Исследования полупроводников начались еще в первой половине 19 века с работ физиков Томаса Зибека и Майкла Фарадея. В 1833 году Фарадей описал странное поведение сульфида серебра: его сопротивление электрическому току падало при нагревании, тогда как сопротивление простых металлов росло. Наука об электричестве тогда только зарождалась, и полупроводники не вызвали интереса ученых.
К концу века ситуация стала меняться. В 1873 году инженер Уиллоуби Смит и его помощник Джозеф Мэй обнаружили, что сопротивление селена меняется в зависимости от степени освещенности: чем ярче свет, тем оно ниже.
В следующем, 1874 году, немецкий физик Карл Фердинанд Браун описал эффект выпрямления тока (то есть преобразования переменного тока в постоянный) полупроводниками — сульфидами металлов. Работа Брауна, как и труд Фарадея, оставался научным курьезом, пока не появилось радио. Оказалось, что открытый Брауном эффект позволяет легко обнаруживать радиоволны.
Первые детекторы радиоволн — когереры — были неудобны и могли принимать только сигналы радиотелеграфа. Полупроводниковые детекторы радиоволн, появившиеся благодаря работам Джагдиша Боше, Александра Попова и Гринлифа Пикарда, были лишены этих недостатков. Дальность приема радиоволн возросла, приемники стали меньше и надежнее, а еще стало возможно передавать по радио звук — так появились радиотелефон и радиовещание.
Детектор «кошачий ус» (Политехнический музей)
Детекторный приемник позволял принимать радиопередачи без батарей, используя саму энергию радиоволн. Главным минусом детекторного приемника была его капризность — на поверхности кристалла полупроводника нужно было найти точку, которая выпрямляла ток. Эту точку искали с помощью второго электрода — длинного и тонкого. Из-за внешнего сходства его называли cat’s whisker — кошачий ус.
Радиовещание — «газета без бумаги и расстояний»
После окончания Первой мировой войны во всем мире начало развиваться радиовещание. Однако появившиеся тогда радиолампы были дороги, хрупки, быстро перегорали и требовали электрический ток для работы. По-настоящему массовыми стали детекторные приемники. Детекторный приемник был прост и дешев. Многие делали его сами — ведь даже полупроводник для детектора можно было сделать самому. И после появления более надежных и удобных ламповых приемников, детекторы оставались популярны.
Советский детекторный радиоприемник ПФ в фарфоровом корпусе. На корпусе написана характеристика, которую радио дал Ленин — «газета без бумаги и расстояний» (Большой музей)
Популярность детекторных приемников привела к тому, что многие начали экспериментировать с ними и получать необычные результаты. Еще в 1909 году английский ученый Уильям Икклз обнаружил, что детектор в определенных условиях может работать как генератор колебаний и усилитель.
В 1922 году сотрудник Нижегородской радиолаборатории Олег Лосев работал над увеличением чувствительности детекторов и обнаружил эффект усиления сигналов. Используя этот эффект, Лосев смог построить первый радиоприемник с усилителем на полупроводниках — кристадин, но из-за ненадежности он не получил распространения.
Радиоприемник кристадин Олега Лосева (Политехнический музей)
Наконец, в 1925 году немецкий физик Юлиус Лилиенфельд запатентовал первый твердотельный усилитель, однако его попытки построить прибор не увенчались успехом.
Безуспешны были и попытки других ученых — Оскара Хейла, Роберта Поля, Рудольфа Хилша. Идея транзистора была проста, но воплотить ее без более глубокого понимания физики твердого тела оказалось невозможно.
Кванты и кремний
Создание транзистора потребовало объединения усилий теоретической физики, прикладной электротехники и химии. Эти дисциплины встретились в научно-исследовательской компании
Уолтер Браттейн (The Nobel Prize)
Первым из изобретателей транзистора, поступивших на работу в Bell Labs, стал Уолтер Браттейн. Он учился в Университете Миннесоты, где лекции по квантовой механике читали ее отцы-основатели Эрвин Шредингер, Джеймс Франк и Арнольд Зоммерфельд. С 1929 года Браттейн работал в Bell Labs, исследуя радиолампы. С 1931 года он занялся исследованиями полупроводниковых выпрямителей.
В то время работа над физикой твердого тела успешно шла по всему миру.
К концу 1930-х годов физики-теоретики смогли создать удовлетворительную теорию полупроводников. Результаты этих работ становились быстро известны в научном мире благодаря журналам и конференциям. Студенты-физики тоже быстро усваивали новые знания. Одним из таких студентов был Уильям Шокли, поступивший на работу в Bell Labs в 1936 году.
Уильям Шокли (Wired)
Как и Браттейн, Шокли начинал с изучения радиоламп. Однако вскоре директор по исследованиям Bell Labs Мервин Келли поручил Шокли изучить возможность создания полупроводниковых переключателей для замены электромеханических реле, которые тогда использовались в телефонных станциях.
Изучив опыт предшественников, Шокли понял, что невозможно создать полупроводниковый усилитель, внедряя управляющий электрод в массив полупроводника. Он начал работать в группе Браттейна, но с началом Второй мировой войны переключился на военные исследования, оставив работу над полупроводниками.
Кроме группы Браттейна, полупроводниками в Bell Labs занимались и другие исследователи. Например, химик Рассел Ол работал с кремнием, который должен был стать основой сверхвысокочастотных детекторов. Способов получения чистого кремния тогда не существовало, и Ол взялся за дело. К августу 1939 году он и его сотрудники смогли получить кремний с чистотой 99,8% . Детекторы из такого кремния проводили ток или из металлического контакта в кристалл, или из кристалла в контакт.
Однажды ученым попался необычный экземпляр заготовки для детектора — он сильно реагировал на свет, а его электрические параметры постоянно менялись. 6 марта 1943 года Ол продемонстрировал свою находку Браттейну и Келли. Браттейн догадался, что на свет реагирует барьер между двумя слоями кремния и что этот же барьер должен выпрямлять переменный ток. Ол и его коллега Дж. Скафф назвали эти слои «кремний p-типа» (от positive) и «кремний n-типа» (от negative), а барьерная зона получила название p-n-переход.
Кстати, в 1941 году независимо от американских физиков Вадим Лашкарёв предположил, что два типа проводимости разделены гипотетическим переходным слоем, препятствующим электрическому току.
Успех
Во время Второй мировой войны появились первые радары и радиолокаторы. Они работали с радиоволнами сверхвысоких частот, с которыми радиолампы не могли работать. Появилась потребность в иных компонентах, и исследования полупроводников ускорились.
В июне 1945 года Мервин Келли вновь создал группу по исследованию твердого тела во главе с Шокли и Стэнли Морганом. В группу вошли Браттейн и новый сотрудник фирмы Джон Бардин, а также многие другие физики, химики и инженеры.
Джон Бардин (Physics World)
Ознакомившись с работами военного времени (особую ценность представляли исследования германия, проведенные в американском Университете Пердью), Шокли сузил выбор полупроводников до германия и кремния.
В течение 1947 года отдел пытался устранить пространственный заряд. В ноябре Роберт Джибни предложил удачное решение — использовать для нейтрализации заряда напряжение, подаваемое через точечный управляющий электрод в жидком электролите. Работы резко ускорились: в ноябре — декабре Бардин, Джибни и Браттейн испытали не менее пяти разных конструкций полупроводникового усилителя.
Однако усилитель с жидким электролитом внутри был бы еще менее удобен, чем радиолампа. Бардин и Браттейн поняли, что от жидкости можно избавиться, если на поверхности полупроводника установить очень близко друг к другу два электрода. Расстояние между ними не должно было превышать 50 микрометров, тогда как самая тонкая доступная тогда проволока имела диаметр 125 микрометров.
Браттейн нашел остроумный выход из положения. 15 или 16 декабря 1947 года он наклеил на пластмассовой треугольник полоску золотой фольги, разрезал фольгу бритвой и получил зазор нужной ширины. 16 декабря Браттейн прижал контактный узел зазором к поверхности германиевой пластины, создав первый работоспособный точечный транзистор.

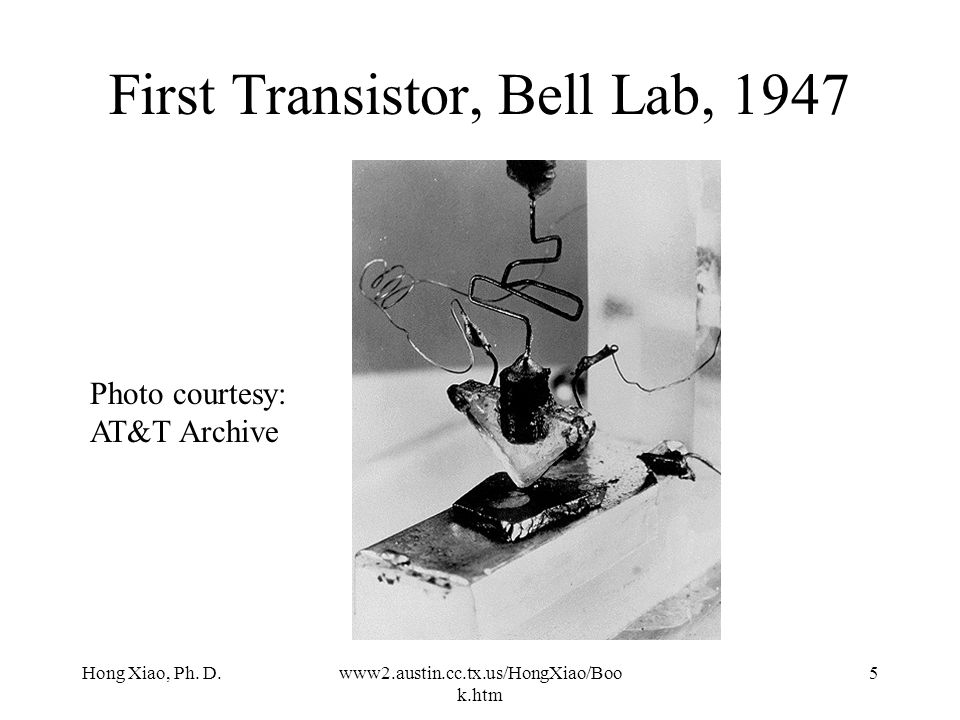

Первый транзистор (Computer History Museum)
23 декабря 1947 года на неофициальной презентации Браттейн продемонстрировал коллегам по Bell Labs транзисторный усилитель звуковых частот, а 24 декабря — первый транзисторный генератор, доказав, что транзистор может выполнять все функции радиолампы.
Транзистор, Нобель и Кремниевая долина
Узнав об изобретении, руководство Bell Labs временно засекретило проект. Публика узнала об изобретении транзистора 30 июня 1948 года на открытой презентации в Нью-Йорке.
За месяц до этого события в Bell Labs состоялось тайное голосование по выбору названия нового прибора.
Среди вариантов были полупроводниковый, твердотельный и кристаллический триод, триод на поверхностных состояниях и йотатрон. Победил предложенный инженером Джоном Пирсом транзистор, образованный от слов transconductance (проводимость) или transfer (передача) и varistor (управляемое сопротивление).
Изобретатели транзистора Уильям Шокли, Джон Бардин и Уолтер Браттейн на обложке журнала Electronics 1948 года (Computer History Museum)
Выпуск транзисторов начался в 1948 году. Первые транзисторы изготавливались вручную, поэтому были хрупки и ненадежны. Однако их достоинства — размер, скорость работы, энергопотребление — оказались слишком важны в новых отраслях электроники. Вскоре выпуск транзисторов был налажен в промышленных масштабах. А количество выпущенных МОП-транзисторов превышает количество любых других созданных человеком устройств.
Группа изобретателей транзистора распалась уже в 1948 году, когда из Bell Labs ушел Роберт Джибни.
В 1951 году за ним последовал Джон Бардин. В 1955 году Уильям Шокли основал свою компанию по выпуску полупроводников в Калифорнии. Его неуживчивый характер привел к тому, что в 1957 году восемь его сотрудников — «вероломная восьмерка» — уволились и основали компанию Fairchild Semiconductor. Итогом этого конфликта стало создание современной Кремниевой долины (но это уже совсем другая история).
В 1956 году Бардин, Браттейн и Шокли получили Нобелевскую премию по физике, хотя сам Шокли обычно исключал себя из списка изобретателей транзистора и включал туда Джибни.
Вторые первые: транзистрон
У каждого крупного изобретения несколько создателей. Вспомнить хотя бы телефон, на изобретение которого претендуют десятки ученых и инженеров от Александра Белла (в честь которого и назвали Bell Labs) до Томаса Эдисона. Транзистор тоже изобретали дважды.
В 1944 году немецкий физик Герберт Матаре создал дуодиод — полупроводниковый выпрямитель с двумя точечными контактами, который проявлял свойства усилителя.
В июне 1948 года, до обнародования изобретения Бардина и Браттейна, усовершенствованный дуодиод продемонстрировал стабильное усиление. В июле 1948 года работами Матаре и его коллеги Генриха Велкера заинтересовался министр связи Франции Эжен Тома, он же дал новому прибору имя транзистрон.
Матаре и Велкер начали производство транзистронов в 1949 году, а в 1950 году продемонстрировали Шокли и Браттейну их работу. Однако вскоре французское правительство прекратило поддержку Матаре и Велкера. Матаре переехал в США, Велкер возглавил полупроводниковые исследования в компании Siemens.
Транзисторы лежат в основе современного мира. Без них не было бы компьютеров, интернета, спутников, смартфонов. Даже холодильники и стиральные машины сегодня нуждаются в них. Еще в 1950-х годах ученые смогли перейти от отдельных транзисторов к интегральным схемам — множеству транзисторов на одной пластинке полупроводника.
Тогда же Гордон Мур (кстати, один из «вероломной восьмерки») заметил, что количество транзисторов, размещаемых на кристалле интегральной схемы, удваивается каждые 24 месяца.
Сегодня это наблюдение известно как закон Мура. Многие утверждают, что мы вплотную подошли к естественному пределу, что невозможно уложить еще больше транзисторов на микрочип. Однако ученые работают и, быть может, скоро нас ждет еще одно великое открытие, подобное тому, которое случилось 75 лет назад.
История транзистора, часть 3: многократное переизобретение / Хабр
<< До этого: Из горнила войны
Более сотни лет аналоговая собака виляла цифровым хвостом. Попытки расширить возможности наших органов чувств – зрения, слуха, и даже, в каком-то смысле, осязания, вели инженеров и учёных на поиски лучших компонентов для телеграфа, телефона, радио и радаров. Лишь по счастливой случайности эти поиски обнаружили путь к созданию новых типов цифровых машин. И я решил рассказать историю этой постоянной экзаптации, во время которой инженеры электросвязи поставляли исходные материалы для первых цифровых компьютеров, а иногда даже сами проектировали и создавали эти компьютеры.
Но к 1960-м годам это плодотворное сотрудничество подошло к концу, а с ним и моя история. Изготовителям цифрового оборудования уже не нужно было заглядывать в мир телеграфа, телефона и радио в поисках новых, улучшенных переключателей, поскольку сам транзистор обеспечил неисчерпаемый источник улучшений. Год за годом они копали всё глубже и глубже, всегда находя способы экспоненциально увеличивать скорость работы и уменьшать стоимость.
Однако ничего этого бы не произошло, если бы изобретение транзистора остановилось бы на работе Бардина и Бреттейна.
Все статьи цикла:
- История реле
- Метод «быстрой передачи сведений», или Зарождение реле
- Дальнописец
- Гальванизм
- Предприниматели
- А вот, наконец, и реле
- Говорящий телеграф
- Просто соединить
- Забытое поколение релейных компьютеров
- Электронная эра
- История электронных компьютеров
- Пролог
- Колосс
- ENIAC
- Электронная революция
- История транзистора
- Пробираясь на ощупь в темноте
- Из горнила войны
- Многократное переизобретение
- История интернета
- Опорная сеть
- Распад, ч.
1 - Распад, ч.2
- Открывая интерактивность
- Расширяя интерактивность
- ARPANET — зарождение
- ARPANET — пакет
- ARPANET — подсеть
- Компьютер как устройство связи
- Межсетевое взаимодействие
- Эра фрагментации
- Коэффициент нагрузки
- Засев пустоши
- Статисты
- Анархисты
- Восхождение интернета
- Экспоненциальный рост
- Появление частных и публичных компаний
- Опорная магистраль интернета
1Медленный старт
В популярной прессе не наблюдалось активного энтузиазма в связи с объявлением лабораторий Белла об изобретении транзистора. 1 июля 1948 года в The New York Times этому событию отвели три абзаца внизу сводки «Новостей радио». Причём эта новость появилась после других, очевидно, считавшихся более важными: например, часового радиошоу «Время вальса», которое должно было появиться на NBC.
Задним умом мы, возможно, захотим посмеяться, или даже побранить неизвестных авторов – как же они не смогли распознать перевернувшее мир событие?
Но взгляд в прошлое искажает восприятие, усиливая те сигналы, значимость которых нам известно, хотя в то время они терялись в море шума. Транзистор 1948 года сильно отличался от транзисторов компьютеров, на одном из которых вы читаете эту статью (если вы не решили её распечатать). Отличались так сильно, что, несмотря на одинаковое название, и связывающую их непрерывную линию наследования, их нужно считать разными видами, если не разными родами. У них разные составы, разная структура, разный принцип функционирования, не говоря уже о гигантском различии в размерах. Только благодаря постоянным повторным изобретениям неуклюжее устройство, сооружённое Бардином и Бреттейном, смогло преобразовать мир и нашу жизнь.
На самом деле, германиевый транзистор с одной точкой контакта не заслуживал внимания большего, чем получил. У него было несколько дефектов, унаследованных от электронной лампы.
Он, конечно, был гораздо меньше самых компактных ламп. Отсутствие раскалённой нити означало, что он выдаёт меньше тепла, потребляет меньше энергии, не перегорает и не требует прогрева перед использованием.
Однако накопление грязи на контактной поверхности приводило к отказам и сводило на нет потенциал к более долгому сроку службы; он давал более шумный сигнал; работал только при низких мощностях и в узком диапазоне частот; отказывал при наличии жары, холода или влажности; и его не получалось производить единообразно. Несколько транзисторов, созданных одним и тем же способом одними и теми же людьми, обладали бы вызывающе разными электрическими характеристиками. И всё это сопровождалось стоимостью в восемь раз большей, чем у стандартной лампы.
Только к 1952 году лаборатории Белла (и другие владельцы патента) решили проблемы производства достаточно для того, чтобы транзисторы с одной точкой контакта стали практичными устройствами, и даже тогда они не особенно распространились дальше рынка слуховых аппаратов, на котором чувствительность к ценам была относительно низкой, а преимущества, касающиеся времени работы от аккумулятора, превышали недостатки.
Однако тогда уже начались первые попытки превратить транзистор в нечто лучшее и более полезное. Они вообще-то начались гораздо раньше того момента, когда общественность узнала о его существовании.
Амбиции Шокли
К концу 1947 года Билл Шокли в большом возбуждении предпринял поездку в Чикаго. У него были смутные идеи по поводу того, как превзойти недавно изобретённый Бардиным и Бреттейном транзистор, но ему пока не представилось шанса разработать их. Поэтому вместо того, чтобы наслаждаться перерывом между этапами в работе, он провёл Рождество и Новый год в отеле, заполнив порядка 20 страниц блокнота своими идеями. Среди них было предложение нового транзистора, состоящего из полупроводникового сэндвича – ломтика из германия p-типа между двумя кусочками n-типа.
Подбадриваемый наличием такого туза в рукаве, Шокли предъявил Бардину и Бреттейну претензии по их возвращению в Мюррей-Хилл, требуя всей славы за изобретение транзистора.
Разве не его идея о полевом эффекте заставила Бардин и Бреттейна засесть в лаборатории? Разве не нужно из-за этого передать все права на патент ему? Однако хитрость Шокли вышла ему боком: патентные юристы лабораторий Белла выяснили, что неизвестный изобретатель, Юлий Эдгар Лилиенфельд, запатентовал полупроводниковый усилитель на полевом эффекте почти за 20 лет до этого, в 1930. Лилиенфельд, конечно, так и не воплотил свою идею, учитывая состояние материалов на то время, но риск пересечения был слишком велик – лучше было полностью избежать упоминания полевого эффекта в патенте.
Так что, хотя лаборатории Белла и выдали Шокли щедрую долю славы изобретателя, в патенте они упомянули только Бардина и Бреттейна. Однако, сделанного не воротишь: амбиции Шокли уничтожили его взаимоотношения с двумя подчинёнными. Бардин прекратил работу над транзистором, и сконцентрировался на сверхпроводимости. Он ушёл из лабораторий в 1951. Бреттейн остался там, но отказался вновь работать с Шокли, и настоял на перевод в другую группу.
Из-за неспособности работать с другими людьми Шокли так и не продвинулся в лабораториях, поэтому тоже ушёл оттуда. В 1956 он вернулся домой в Пало-Альто, чтобы основать собственную компанию по производству транзисторов, Shockley Semiconductor. Перед отъездом он расстался с женой Джин, когда она восстанавливалась от рака матки, и сошёлся с Эмми Леннинг, на которой вскоре женился. Но из двух половин его калифорнийской мечты – новая компания и новая жена – исполнилась лишь одна. В 1957 лучшие его инженеры, разгневанные его стилем управления и направлением, в котором он вёл компанию, ушли от него, чтобы основать новую фирму, Fairchild Semiconductor.
Шокли в 1956
Так что Шокли бросил пустую оболочку своей компании и устроился в департамент электротехники в Стэнфорде. Там он продолжал отталкивать от себя своих коллег (и своего старейшего друга, физика Фреда Зейтца) заинтересовавшими его теориями расового вырождения и расовой гигиены – темами, непопулярными в США со времени окончания последней войны, особенно в академических кругах.
Он находил удовольствие в развязывании споров, взвинчивании СМИ и вызывании протестов. Он умер в 1989 году, отдалившись от детей и коллег, и посещаемый только вечно преданной ему второй женой, Эмми.
Хотя его жалкие попытки на поприще предпринимательства провалились, Шокли уронил зерно в плодотворную почву. Область залива Сан-Франциско произвела на свет множество небольших фирм, производящих электронику, которые сдабривало финансированием федеральное правительство во время войны. Fairchild Semiconductor, случайный отпрыск Шокли, породил десятки новых фирм, парочка которых известна и сегодня: Intel и Advanced Micro Devices (AMD). К началу 1970-х эта область заслужила насмешливое прозвище «Кремниевая долина». Но постойте-ка – ведь Бардин и Бреттейн создали германиевый транзистор. Откуда взялся кремний?
Так в 2009 году выглядело заброшенное место в Маунтин-Вью, где ранее находилась Shockley Semiconductor. Сегодня здание снесено.
К кремниевому перекрёстку
Судьба нового типа транзистора, придуманного Шокли в чикагском отеле, была гораздо счастливее, чем у его изобретателя.
Всё благодаря стремлению одного человека выращивать единые чистые полупроводниковые кристаллы. Гордон Тил, физический химик из Техаса, изучавший бесполезный тогда германий для своей докторской, в 30-х годах устроился на работу в лаборатории Белла. Узнав о транзисторе, он уверился в том, что его надёжность и мощность можно значительно улучшить, создав его из чистого монокристалла, а не из использовавшихся тогда поликристаллических смесей. Шокли отверг его попытки, считая их бесполезной тратой ресурсов.
Однако Тил упорствовал и добился успеха, с помощью инженера-механика Джона Литла создав аппарат, достающий крохотный зародыш кристалла из расплавленного германия. Охлаждаясь вокруг зародыша, германий расширял его кристаллическую структуру, создавая непрерывную и почти чистую полупроводящую решётку. К весне 1949 года Тил и Литл могли создавать кристаллы по заказу, и испытания показали, что они оставляют далеко позади своих поликристаллических конкурентов. В частности, добавленные в них неосновные переносчики могли выживать внутри сотню микросекунд или даже дольше (против не более чем десяти микросекунд в других пробах кристаллов).
Теперь Тил мог позволить себе больше ресурсов, и набрал в свою команду больше людей, среди которых был ещё один физический химик, пришедший в лаборатории Белла из Техаса – Морган Спаркс. Они начали менять расплав для изготовления германия p-типа или n-типа, добавляя шарики соответствующих примесей. Ещё за год они усовершенствовали технологию до такой степени, что могли выращивать германиевый n-p-n сэндвич прямо в расплаве. И он работал именно так, как предсказывал Шокли: электрический сигнал материала p-типа модулировал электрический ток между двумя проводниками, соединёнными с окружающими его кусочками n-типа.
Морган Спаркс и Гордон Тил за верстаком в лабораториях Белла
Этот транзистор с выращенным переходом превзошёл своего предка с одним точечным контактом почти по всем статьям. В особенности, он стал более надёжным и предсказуемым, выдавал гораздо меньше шума (и, следовательно, был более чувствительным), и чрезвычайно энергоэффективным – потребляя в миллион раз меньше энергии, чем типичная электронная лампа.
В июле 1951 года лаборатории Белла организовали ещё одну пресс-конференцию, чтобы объявить о новом изобретении. Ещё до того, как первый транзистор сумел выйти на рынок, он, по сути, уже стал несущественным.
И всё же это было лишь начало. В 1952 году General Electric (GE) объявила о разработке нового процесса создания транзисторов с переходом, сплавного метода. В его рамках два шарика индия (донор p-типа) сплавлялись с двух сторон тонкого ломтика из германия n-типа. Этот процесс был проще и дешевле, чем выращивание переходов в сплаве, такой транзистор давал меньше сопротивления и поддерживал большие частоты.
Выращенные и сплавные транзисторы
В следующем году Гордон Тил решил вернуться в свой родной штат, и устроился на работу в Texas Instruments (TI) в Далласе. Компания была основана под именем Geophysical Services, Inc., и сначала производила оборудование для разведывания нефтяных месторождений, TI открыла подразделение электроники во время войны, и теперь выходила на рынок транзисторов по лицензии от Western Electric (производственного подразделения лабораторий Белла).
Тил принёс с собой новые навыки, полученные в лабораториях: способность выращивать и легировать монокристаллы кремния. Самой очевидной слабостью германия была его чувствительность к температуре. Подвергаясь воздействию тепла, атомы германия в кристалле быстро сбрасывали свободные электроны, и он всё больше превращался в проводник. При температуре в 77 °C он вообще переставал работать, как транзистор. Главной целью продаж транзисторов были вооружённые силы – потенциальный потребитель с низкой ценовой чувствительностью и огромной потребностью в стабильных, надёжных и компактных электронных компонентах. Однако чувствительный к температуре германий не пригодился бы во многих случаях военного применения, особенно в аэрокосмической области.
Кремний был гораздо стабильнее, однако расплачиваться приходилось гораздо более высокой точкой плавления, сравнимой с точкой плавления стали. Это вызывало огромные трудности, учитывая, что для создания высококачественных транзисторов требовались очень чистые кристаллы.
Горячий расплавленный кремний впитывал бы загрязнения из любого тигля, в котором бы находился. Тил с командой из TI сумели преодолеть эти трудности при помощи сверхчистых образцов кремния от DuPont. В мае 1954 на конференции института радиоинженеров в Дайтоне (Огайо) Тил продемонстрировал, что новые кремниевые устройства, произведённые в его лаборатории, продолжали работать, даже будучи погружёнными в горячее масло.
Успешные выскочки
Наконец, примерно через семь лет после первого изобретения транзистора, его можно было изготавливать из материала, с которым он стал синонимом. И ещё примерно столько же времени пройдёт до появления транзисторов, грубо напоминающих ту форму, что используется в наших микропроцессорах и чипах памяти.
В 1955 году учёные из лабораторий Белла успешно научились делать кремниевые транзисторы с новой технологией легирования – вместо того, чтобы добавлять твёрдые шарики примесей в жидкий расплав, они внедряли газообразные добавки в твёрдую поверхность полупроводника (термодиффузия).
Тщательно контролируя температуру, давление и длительность процедуры, они достигали точно необходимой глубины и степени легирования. Усиление контроля над производственным процессом дало усиление контроля над электрическими свойствами конечного продукта. Что ещё важно, термодиффузия дала возможность производить продукт партиями – можно было легировать большую плиту кремния, а потом нарезать её на транзисторы. Военные обеспечили финансирование лабораторий Белла, поскольку на организацию производства требовались высокие предварительные траты. Им требовался новый продукт для ультравысокочастотной линии раннего радиолокационного обнаружения (“линии Дью”), цепочке арктических радарных станций, предназначенных для обнаружения советских бомбардировщиков, летящих со стороны Северного полюса, и они готовы были выложить по $100 за транзистор (это были времена, когда новый автомобиль можно было купить за $2000).
Легирование вместе с фотолитографией, управлявшей расположением примесей, открыли возможность вытравливать весь контур целиком на одной полупроводниковой подложке – до этого одновременно додумались в Fairchild Semiconductor и Texas Instruments в 1959.
“Планарная технология” от Fairchild использовала химическое осаждение металлических плёнок, соединяющих электрические контакты транзистора. Она избавляла от необходимости создания проводки вручную, уменьшала стоимость производства и увеличивала надёжность.
Наконец, в 1960-м два инженера из лабораторий Белла (Джон Аталла и Дэвон Кан) реализовали оригинальную концепцию Шокли транзистора на полевом эффекте. Тонкий слой оксида на поверхности полупроводника смог эффективно подавлять поверхностные состояния, в результате чего электрическое поле от алюминиевого затвора проникало внутрь кремния. Так родился MOSFET [metal-oxide semiconductor field-effect transistor] (или МОП-структура, от металл-оксид-полупроводник), который оказалось так легко миниатюризировать, и который до сих пор используется почти во всех современных компьютерах (интересно, что Аталла был родом из Египта, а Кан из Южной Кореи, и практически только эти двое инженеров из всей нашей истории не имеют европейских корней).
Наконец, спустя тринадцать лет после изобретения первого транзистора, появилось нечто, напоминающее транзистор вашего компьютера. Его было проще производить, он использовал меньше энергии, чем плоскостной транзистор, однако он довольно медленно реагировал на сигналы. Только после распространения крупных интегральных схем с сотнями или тысячами компонентов, расположенными на едином чипе, преимущества полевых транзисторов вышли на первый план.
Иллюстрация из патента на полевой транзистор
Полевой эффект стал последним серьёзным вкладом лабораторий Белла в разработку транзистора. Крупные производители электроники, такие, как лаборатории Белла (с их Western Electric), General Electric, Sylvania и Westinghouse наработали впечатляющий объём исследований полупроводников. С 1952 по 1965 только лаборатории Белла зарегистрировали более двух сотен патентов на эту тему. И всё же коммерческий рынок быстро перешёл в руки таких новых игроков, как Texas Instruments, Transitron и Fairchild.
Ранний рынок транзисторов был слишком маленьким для того, чтобы на него обращали внимание крупные игроки: порядка $18 млн в год в середине 1950-х, по сравнению с общим объёмом рынка электроники в $2 млрд. Однако исследовательские лаборатории этих гигантов служили непреднамеренными тренировочными лагерями, где молодые учёные могли впитывать знания, касающиеся полупроводников, чтобы после переходить к продаже своих услуг менее крупным фирмам. Когда рынок ламповой электроники в середине 1960-х начал серьёзно ужиматься, для лабораторий Белла, Westinghouse и остальных было уже слишком поздно состязаться с выскочками.
Переход компьютеров на транзисторы
В 1950-х транзисторы вторглись в мир электроники в четырёх наиболее значимых областях. Первыми двумя были слуховые аппараты и портативные радиоприёмники, в которых низкое энергопотребление, и, как следствие, долгая работа от батареи, пересиливали остальные соображения. Третьей было военное применение.
Армия США возлагала большие надежды на транзисторы, как на надёжные и компактные компоненты, которые можно использовать везде, от полевого радио до баллистических ракет. Однако в первое время их траты на транзисторы больше были похожи на ставку на будущее технологии, чем на подтверждение их тогдашней ценности. И, наконец, были ещё цифровые вычисления.
В компьютерной области недостатки переключателей на электронных лампах были хорошо известны, причём некоторые скептики до войны даже считали, что электронный компьютер не удастся сделать практичным устройством. Когда тысячи ламп собирали в одном устройстве, они пожирали электроэнергию, выдавая огромное количество тепла, а в плане надёжности можно было положиться только на их регулярное выгорание. Поэтому мало потребляющий, холодный и не имеющий нити транзистор стал спасителем компьютерных производителей. Его недостатки как усилителя (к примеру, более шумный выходной сигнал) не представляли такой уж проблемы при использовании его в качестве переключателя.
Единственным препятствием была стоимость, и в своё время она начнёт резко падать.
Все ранние американские эксперименты с транзисторными компьютерами происходили на пересечении желания военных изучить потенциал многообещающей новой технологии, и желания инженеров перейти на улучшенные переключатели.
В лабораториях Белла в 1954 году построили TRADIC для ВВС США, чтобы посмотреть, дадут ли транзисторы возможность установить цифровой компьютер на борту бомбардировщика, заменив им аналоговую навигацию и помощь в поиске целей. Лаборатория Линкольна из MIT разработала компьютер TX-0 в рамках обширного проекта ПВО в 1956. Машина использовала ещё один вариант транзистора, поверхностно-барьерный, хорошо подходивший для высокоскоростных вычислений. Philco построила свой компьютер SOLO по контракту с ВМФ (однако реально – по запросу АНБ), закончив его в 1958 (используя ещё один вариант поверхностно-барьерного транзистора).
В Западной Европе, не настолько обеспеченной ресурсами в ходе Холодной войны, история была совсем другой.
Такие машины, как Manchester Transistor Computer, Harwell CADET (ещё одно название, вдохновлённое проектом ENIAC, и зашифрованное написанием задом наперёд), и австрийский Mailüfterl были побочными проектами, использовавшими ресурсы, которые их создатели могли наскрести – включая транзисторы с одной точкой контакта первого поколения.
Идёт множество споров по поводу титула первого компьютера, использовавшего транзисторы. Всё, конечно, упирается в выбор правильных определений таких слов, как «первый», «транзисторный» и «компьютер». В любом случае известно, где история заканчивается. Коммерциализация транзисторных компьютеров началась почти сразу. Год за годом компьютеры за одну и ту же цену становились всё более мощными, а компьютеры одной мощности становились всё дешевле, и этот процесс казался настолько неумолимым, что его возвели в ранг закона, рядом с гравитацией и сохранением энергии. Нужно ли нам спорить о том, какой камушек стал первым в обвале?
Откуда взялся закон Мура?
Приближаясь к окончанию истории переключателя, стоит задать вопрос: что привело к появлению этого обвала? Почему закон Мура существует (или существовал – поспорим об этом в другой раз)? Для самолётов или пылесосов закона Мура нет, как нет его для электронных ламп или реле.
Ответ состоит из двух частей:
- Логические свойства переключателя как категории артефакта.
- Возможность использовать чисто химические процессы для изготовления транзисторов.
Сначала о сути переключателя. Свойства большинства артефактов обязаны удовлетворять широкому спектру неумолимых физических ограничений. Пассажирский самолёт должен выдерживать общий вес множества людей. Пылесос должен уметь засасывать определённое количество грязи за определённое время с определённой физической площади. Самолёты и пылесосы будут бесполезными, если уменьшить их до наномасштабов.
У переключателя же – автоматического переключателя, которого никогда не касалась рука человека – физических ограничений гораздо меньше. У него должно быть два различных состояния, и он должен уметь сообщать другим таким же переключателям изменение их состояний. То есть, всё, что он должен уметь, это включаться и выключаться. Что же такого особенного в транзисторах? Почему другие виды цифровых переключателей не испытали таких экспоненциальных улучшений?
Тут мы подходим ко второму факту.
Транзисторы можно изготавливать при помощи химических процессов без механического вмешательства. С самого начала ключевым элементом производства транзисторов было применение химических примесей. Затем появился планарный процесс, устранивший последний механический шаг из производства – присоединение проводов. В результате он избавился от последнего физического ограничения на миниатюризацию. Транзисторам уже не нужно было быть достаточно крупными для пальцев человека – или для любого механического устройства. Всё делала простая химия, на невообразимо маленьком масштабе: кислота для травления, свет для управления тем, какие части поверхности будут противостоять травлению, и пары для внедрения примесей и металлических плёнок на вытравленные дорожки.
А зачем вообще нужна миниатюризация? Уменьшение размера давало целую плеяду приятных побочных эффектов: увеличение скорости переключения, уменьшение потребления энергии и стоимости отдельных экземпляров. Эти мощные стимулы побудили всех заниматься поиском способов дальнейшего уменьшения переключателей.
И полупроводниковая индустрия за время жизни одного человека перешла от изготовления переключателей размером с ноготь до упаковки десятков миллионов переключателей на квадратный миллиметр. От запроса восьми долларов за один переключатель до предложения двадцати миллионов переключателей за доллар.
Чип памяти Intel 1103 от 1971 года. Отдельные транзисторы, размером всего в десятки микрометров, уже неразличимы глазом. А с тех пор они уменьшились ещё в тысячу раз.
Что ещё почитать:
- Ernest Bruan and Stuart MacDonald, Revolution in Miniature (1978)
- Michael Riordan and Lillian Hoddeson, Crystal Fire (1997)
- Joel Shurkin, Broken Genius (1997)
Далее: Опорная сеть >>
Транзистор – изобретение, опередившее свое время
Многие изобретения делаются одновременно несколькими разными людьми, потому что время «подходящее», а это означает, что существует техническая и научная основа, а также спрос и коммерческий потенциал изобретения.
Транзистор, однако, является изобретением, которое было придумано задолго до того, как пришло время. Он был изобретен в 1947 году, и даже несколько лет спустя научная конференция сочла его настолько странным достижением, что его не включили в документацию. Сами изобретатели считали, что транзистор может найти применение в каких-то специальных приборах и, возможно, в военной радиоаппаратуре. Тем не менее, транзистор является основой всех современных технологий, включая телекоммуникации, передачу данных, авиацию и аудио- и видеозаписывающую аппаратуру.
Три человека, Уолтер Браттейн, Джон Бардин и Уильям Шокли, разделили Нобелевскую премию по физике за прорыв, достигнутый ими 23 декабря 1947 года. В определенном смысле четвертый человек был ответственен за открытие транзистора в то время. Марвин Келли, который тогда был главой Bell Laboratories, собрал трио вместе. Келли считал, что работа с такой неизвестной группой материалов, как полупроводники, требует сочетания разных специальностей: блестящего теоретика Браттейна, квалифицированного материаловеда Бардина и очень опытного экспериментатора Шокли, который также силен в теории.
Цели проекта были очень общими.
Bell Laboratories в США была частью одной из ведущих телефонных компаний мира, AT&T. Компания поняла, что транзистор можно использовать для приложений, далеких от телекоммуникаций в самом строгом смысле этого слова, и решила, возможно, чтобы избежать обвинений в использовании монопольного положения на внутреннем рынке, предложить лицензии на разумных условиях всем компаниям, желающим применить их. . Взамен этим компаниям было предложено внести свои собственные патенты в общий патентный пул.
В компьютерах, а также в радио- и телеаппаратуре использовались электронные лампы, которые были относительно громоздкими и потребляли значительное количество энергии. Однако дизайнеры знали, как сделать их меньше, а фабрики умели делать их надежно и недорого. С другой стороны, новые транзисторы были хрупкими, не выдерживали высоких температур и требовали гораздо более сложных уравнений при проектировании. На телефонных станциях даже не использовались трубки.
Это были чрезвычайно надежные чудеса машиностроения на основе реле и шатунов.
Незадолго до того, как Бриттен, Бардин и Шокли были удостоены Нобелевской премии, появилось первое крупное применение транзистора. Это был небольшой портативный радиоприемник, который даже называли транзистором в честь компонента, который сделал его возможным. Texas Instruments, которая была первой компанией, представившей радио такого типа, в конечном итоге добилась известности в новой полупроводниковой промышленности. Второй компанией, которая станет гигантом в индустрии бытовой электроники, была японская. Эта компания, основанная после Второй мировой войны, преследовала международные амбиции и поэтому выбрала английское название Sony.
Уильям Шокли не присутствовал в тот день, когда транзистор впервые заработал. В своем гневе, по крайней мере, согласно легендам, он тогда сел и изобрел множество различных разновидностей транзисторов. Они были основаны на том, как были созданы три контакта транзистора.
путем пайки, с использованием диффузии при нагревании и т. д. Все эти варианты основаны на методе, используемом для создания различных слоев, через которые ток контролируется сигналом на электрод в середине из трех. Менее чем через десять лет был разработан другой принцип, называемый эффектом поля, в котором размер канала, по которому течет ток, контролируется. Ключевую роль в этом изобретении сыграл швед по имени Дж. Торкель Уоллмарк, который в то время работал в RCA в США.
Автор: Бенгт-Арне Ведин
Кто на самом деле изобрел транзистор?
Хорошо, давайте проясним это раз и навсегда. Кто был настоящим изобретателем транзистора? В январе прошлого года Electronic Design опубликовали мою статью, посвященную годовщине изобретения транзистора. Я понял это в основном правильно, но недавно я получил записку, в которой я инициировал это разъяснение. В статье я сказал:
«В различных исторических записях говорится, что транзистор был изобретен 23 декабря 19 года.
47 в Bell Laboratories компании AT&T учеными Уильямом Шокли, Джоном Бардином и Уолтером Браттейном. В тот день они продемонстрировали транзисторное усиление с помощью точечного транзистора».
Я должен был сказать, что Бардин и Браттейн действительно изобрели первый транзистор с точечным контактом. Однако Шокли не был включен в этот патент. Позже, в 1948 году, Шокли разработал первый биполярный транзистор. В 1956 году Шокли переехал в Калифорнию и основал Shockley Semiconductor, одну из первых, если не первую полупроводниковую компанию в том, что мы сейчас знаем как Силиконовую долину. А остальное уже история, как говорится. Более подробную информацию можно найти в исчерпывающей биографии Шокли 9.0021 Broken Genius Джоэл Шуркин.
Записка, в которой указывалось на это несоответствие, я получил от сына Шокли, Дика Шокли. Дик — физик, получивший первую степень в Стэнфорде, а затем докторскую степень в Университете Южной Калифорнии. Он почетный пенсионер военно-морского информационного центра (NIWC) в Сан-Диего.
Его специализация включает нелинейные волны, подводную акустику и другие эзотерические предметы.
Я хочу поблагодарить Дика за это разъяснение. И, что еще более важно, он неосознанно раскрыл одну важную истину: как история искажается с течением времени. Это происходит неоднократно. Примером может служить начало Силиконовой долины. Там много историй о том, кто что сделал и когда. Я не могу подтвердить, что Shockley Semiconductor была первой полупроводниковой компанией, но я предполагаю, что она имеет такое отличие, хотя вы мало что об этом слышали.
Одним из главных вкладов Шокли было его видение использования кремния, а не германия для изготовления биполярных транзисторов. Кроме того, он, возможно, непреднамеренно породил остальную часть полупроводниковой промышленности. Высококомпетентная команда, собранная Шокли, позже ушла, чтобы сформировать дочерние компании, такие как Fairchild и, в конечном итоге, другие, такие как Intel и AMD.
Другие исторические догадки
Еще одним примером исторической догадки являются персональные компьютеры.
Людей до сих пор волнует, кто первым сделал то или иное и когда. Как и следовало ожидать, существует несколько версий этого. Я написал свои версии этого несколько лет назад, чего бы это ни стоило — см. здесь и здесь.
Еще одним примером является то, что Маркони обычно приписывают открытие радио. Хотя он сыграл значительную роль в разработке беспроводного оборудования и услуг, настоящими изобретателями, вероятно, были Герц и Тесла. Как это важное открытие могло быть искажено? Должны ли мы включить Максвелла?
А кто изобрел первую интегральную схему? Был ли это Джек Килби из Texas Instruments или Роберт Нойс из Fairchild? Как оказалось, они оба имеют долю в патенте. Они работали независимо, но одновременно и имели разные представления о том, что такое ИС и как она создается. История поняла это правильно. Но насколько другая история искажена или просто неверна? Я полагаю, что по прошествии длительного времени вы можете придумать что угодно и заявить, что это исторически верно.
