Как подключить.Микросхема КР142ЕН12А
Микросхема ЕН12 предстааляет из себя трехаыаодной регулируемый стабилизатор положительного напряжения от 1. Стабилизатор допускает работу стоком нагрузки до 1. Микросхема ЕН12 комплементарна регулируемому стабилизатору отрицательного напряжения ЕН Микросхема выполнена в пластмассовом корпусе типа КТ-2Ь-2 ТО или в планарном металлокерамическом корпусе Уровень ограничения выходного тока не зависит от температуры Тестерование каждого изделия на соответствие требованиям к электрическим характеристекам.
Снимается необходимость применения подпорки для обеспечения высоковольтного выходного напряжения Стандартный трехвыводной транзисторный корпус. Эти стабилизаторы очень удобны в применении и требуют только два внешних резистора для задания выходного напряжения.
В дополнение к улучшенным, по сравнению с традиционными стабилизаторами, имеющими фиксированное значение выходного напряжения, технико-эксплуатационным показателям, стабилизаторы серии LM имеют все доступные для ИС средства защиты от перегрузки, включая схемы ограничения тока, защиты от перегрева и защита от выхода из области безопасной работы.
Все средства защиты стабилизатора от перегрузки функционируют также и в случае, когда управляющий вывод ИС не подключен. Обычно стабилизаторы серии LM не требуют подключения дополнительных конденсаторов, за исключением ситуации, когда ИС стабилизатора установлена далеко от конденсатора фильтра исходного источника питания; в такой ситуации требуется входной конденсатор. Необязательный выходной конденсатор позволяет улучшить стабилизацию на высоких частотах, а шунтирование конденсатором управляющего вывода ИС повышает значение коэффициента сглаживания пульсаций напряжения, что труднодостижимо в остальных известных трехвыводных стабилизаторах.
В силу того, что данный стабилизатор имеет плавающие относительно земли потенциалы выводов, им могут быть стабилизированы напряжения в несколько сотен вольт, при условии, что не будет превышен допустимый предел разности напряжений вход-выход. При электронном отключении питания управляющий вывод подключается к земле, что задает выходное напряжение на уровне 1.
LM работает в температурном диапазоне В областях применения, с выходным током в пределах 3 А и 5 А рекомендуются серии LM и LM, соответственно все необходимые справочные данные о стабилизаторах серий LM и Ш можно найти в фирменных проспектах и справочниках. Несмотря на предусмотренное встроеннов ограничвние допустимой мощности рассвивания, для корпусов Типа ТО и ТО подР тах подразумввается значенив мощности рассвивания 2 Вт, и 20 Вт для корпусов типа ТО-3 и ТО Под Цтах подразумевается ток в 1.
Нвстабильность измеряется при постоянной температуре кристалла в короткоимпульсном режиме с малым значением коэффициента заполнения импульсной последовательности.
Изменения выходного напряжения, вызванные влиянием тепловых процессов в кристалле, описываются приведенными в таблице значениями термостабилизации.
I-Т L! В наличии имеются отобранные приборы с более жестким допуском по опорному напряжвнию. Встроенное ограничение Разность между входным и выходным напряжением

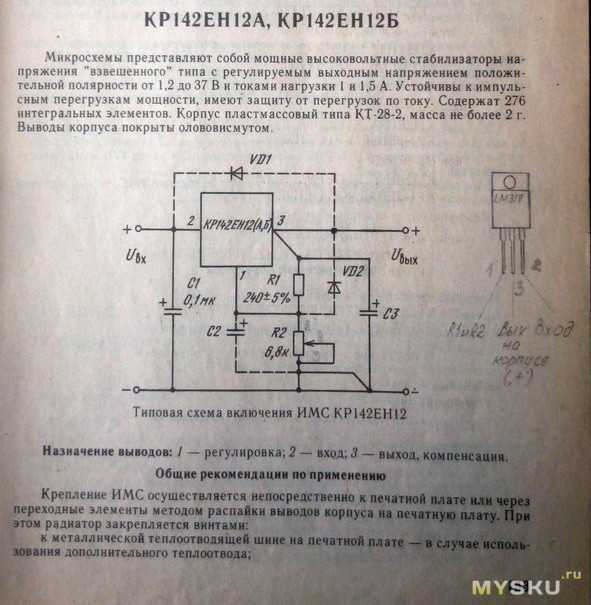

КР142ЕН12(А,Б)
В таких схемах, как правило, при изменении тока от 10 mA до 0, Хотя этого почти всегда достаточно, но для очень высокой высокой линейности рабочую точку лампы желательно бы удерживать постабильнее. Заметно улучшить параметры и одновременно получить весьма полезную функцию ограничения максимального тока катода, можно используя схему, показанную на рисунке. Паспортное назначение этой микросхемы — проходной регулируемый стабилизатор напряжения. Фактически LMT представляет из себя стабилизатор напряжения 1,2 V с очень малым
схемы включения транзистора если нет блока КПЕ усилители ЗЧ усилители Если в вашем хозяйстве найдется микросхема типа КРЕН12, то вы.
142ЕН12 схема включения
Трех-выводные стабилизаторы напряжения настолько прочно вошли в нашу действительность, что многие уже и не представляют себе стабилизированные источники питания без них. Унификация схем, а также переход к интегральным полупроводниковым стабилизаторам повлек за собой и унификацию питающих напряжений для них. На свет появились микросхемы, которые имеют всего 3 вывода: вход, выход и общую шину и позволяют получать стабилизированное напряжение строго заданных параметров, не требуя при этом никаких дополнительных элементов. В аппаратуре появились другие напряжения, которые отличаются от предлагаемых напряжений выпускаемых ИМС стабилизаторов. В литературе предлагается немало способов, как найти выход из данной ситуации. А если необходимо стабилизированное напряжение ниже 5 В? Вашему вниманию предлагается несколько необычный способ получения стабильных значений напряжений, 3-выводные стабилизаторы для которых либо не существуют в природе, либо еще мало распространены.
Например, чтобы получить напряжение 1 В, нужно на вход микросхемы ХХ подать нестабилизированное напряжение от диодного моста VD1, а на вход микросхемы ХХ — нестабилизированное напряжение от диодного моста VD2.
На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками
Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно.
Этого легко достичь, используя всего два внешних навесных резистора для установки необходимого выходного напряжения.
Стабилизатор напряжения на КР142ЕН12А
В pdf файле приведены подробные характеристики микросхем, даны рекомендации по применению микросхем, в частности, для КРЕН5А рекомендовано использование входного конденсатора емкостью не менее 2,2 мкФ для предотвращения возбуждения микросхемы. Указано также максимально допустимое расстояние от конденсатора до микросхемы. Без керамических конденсаторов кренка склонна к самовозбуждению. По мере зарядки конденсатора через.
Стабилизатор тока можно.
LM317 и LM317T схемы включения, datasheet
Большинство современных логических устройств построено на микросхемах КМОП-логики. Напряжение питания большинства этих микросхем лежит в диапазоне 3…15 В, многие зарубежные микросхемы могут работать и при более низком питании начиная от 1,25 В. Для питания таких устройств в процессе отладки не всегда бывает удобно пользоваться обычным громоздким мощным лабораторным источником питания. Куда удобнее специализированный малогабаритный источник. На рисунке выше приводится схема одного из возможных вариантов такого источника, построенного на основе микросхемы — интегрального стабилизатора КРЕН Переменное сетевое напряжение поступает на первичную обмотку малогабаритного силового трансформатора.
Стабилизатор напряжения на LM (КРЕН12). о работе данной схемы Типовая схема включения микросхем КРЕН12А и.
Стабилизатор тока на кр142ен12а схема
И умыслил Фарадей явление электромагнитной индукции, провёл он опыт физический, да очертил схему трансформатора досель невиданного.
И увидел Господь, что это хорошо, и благословил мужей усердных в науках естественных на сотворение кенотрона вакуумного, а совокупно и фильтра ёмкостного сглаживающего, воеже в триединстве и целостности явился миру источник питания на всяку потребу богоприятный. Ладно, с этим разобрались.
Стабилизированный регулируемый блок питания с защитой от перегрузок
ВИДЕО ПО ТЕМЕ: sxematube – схема простого регулятора напряжения, микросхема регулируемый стабилизатор напряжения
Загрузок: Подключение светодиода с использованием стабилизатора тока. Что это такое. Стабилизатор тока реализован на микросхеме LM, отечественный аналог указан на схеме? Для увеличения тока. Стабилизатор тока на КРЕН
Нижний предел регулировки этих микросхем составляет 1,
Стабилизаторы в интегральном исполнении
Микросхема ЕН12 предстааляет из себя трехаыаодной регулируемый стабилизатор положительного напряжения от 1.
Стабилизатор допускает работу стоком нагрузки до 1. Микросхема ЕН12 комплементарна регулируемому стабилизатору отрицательного напряжения ЕН Микросхема выполнена в пластмассовом корпусе типа КТ-2Ь-2 ТО или в планарном металлокерамическом корпусе Уровень ограничения выходного тока не зависит от температуры Тестерование каждого изделия на соответствие требованиям к электрическим характеристекам. Снимается необходимость применения подпорки для обеспечения высоковольтного выходного напряжения Стандартный трехвыводной транзисторный корпус.
LM317T схема включения
Источник питания выдает стабилизированное напряжение на выходе в диапазоне 1 , В при токе до 3А. Кроме того, схема способна работать в режиме источника тока с возможностью плавной настройки тока стабилизации в интервале мА или с фиксированными значениями 0,1 А, 1 А, 3 А. Рассмотрим принципиальную схему источника питания.
Схема двуполярного источника напряжения на к142ен12, кр142ен18 практические схемы
Схема двуполярного источника напряжения
на к142ен12, кр142ен18
практические схемы.
ЛАБОРАТОРНЫЙ ИСТОЧНИК ПОСТОЯННОГО НАПРЯЖЕНИЯ И ТОКА А. МУЗЫКОВ, г. Пенза (в описании могут быть ошибки из-за неправильной работы программы распознавания текста, любой более менее опытный радиолюбитель исправит ошибки сразу на глаз)
Этот лабораторный источник питания радиоаппаратуры – результат практической деятельности небольшой группы ребят из подросткового радиотехнического клуба “Радар” (г. Пенза). Он представляет интерес для тех, кто занимается разработкой аппаратуры на операционных усилителях и современных микросхемах, требующих одно- и двуполярного напряжения питания, регулируемого в достаточно широком диапазоне.
Особенностью этого лабораторного источника питания является узел
защиты. Известно, что для некоторых микросхем, рассчитанных на питание
от источника двуполярного напряжения, недопустима ситуация, когда одно
из них отсутствует. Для исключения таких ситуаций в предлагаемом блоке
предусмотрена система защиты, блокирующая работу любого из плеч
питающего устройства при замыкании в другом плече.
Технические характеристики устройства:
Пределы регулирования выходного напряжения. В .. .+1,25…18 Интервал
регулирования ограничения тока нагрузки, А .. .0.01… 1,2
Уровень пульсаций в режиме источника тока при 1н = = 0.1 А. мВ…10
Напряжение порога срабатывания устройства блокировки. В….1
Параметры устройства в режиме источника напряжения соответствуют справочным данным на используемые в нем микросхемные стабилизаторы напряжения [1.2].
Конструктивно оно состоит из двух функционально законченных блоков: двуполярного источника питания нагрузок и узла защиты от замыкания, смонтированных на отдельных печатных платах.
Схема первого из этих блоков показана на рис. 1. Обмотки II и III
сетевого трансформатора Т1, диодные мосты VD1 – VD4 и VD5 – VD8 образуют
источник двуполярного нестабилизированного напряжения +23.
По функционированию и схемотехнике оба плеча источника питания симметричны. поэтому более подробно рассмотрим работу лишь одного из них – плюсового.
Нестабилизованное однополярное напряжение (не более +25 В), пульсации которого сглаживают конденсаторы С1 и С2. через измерительный резистор R5. входящий в измерительный мост, образованный резисторами R2.1 – R5 и стабилитронами VD10 и VD11. подается на вход (вывод 2) микросхемного стабилизатора DA2 с выходным напряжением, регулируемым переменным резистором R10. Питание измерительного моста обеспечивает источник тока, выполненный на полевом транзисторе VT1.
Пока выходной ток стабилизатора меньше установленного значения, падение
напряжения на резисторе R5 мало.
напряжение на прямом выходе DA1 больше,
чем на инверсном, и на выходе 6 ОУ напряжение близко к +21 В. Диоды HL1
и VD13 закрыты и не оказывают влияния на работу стабилизатора DA2.
Если выходной ток становится равным пороговому значению, устаноленному резистором R2.1, в работу включается измерительный мост. ОУ DA1 переходит в линейный режим, при котором выполняется равенство U<2 > + UR3 = Urs + UcVDIO.
В таком случае выходное напряжение плеча будет зависеть от напряжения на выходе ОУ, который в свою очередь отслеживает падение напряжения на резисторе R5. т. е. ток нагрузки, при котором выполняется указанное выше равенство. Следовательно, при выполнении соотношений R3/R4 = 1
и UcrVDIO = Ue. VOI1
lH = R2.1/R4-UCfVou/R5.
Этой упрощенной формулой можно воспользоваться, если возникнет
необходимость пересчитать параметры измерительного моста с учетом
имеющейся элементной базы или иных требований.
Для более точного
отслеживания меньших токов нагрузки сопротивление резистора R5
желательно увеличить. При этом соответственно снизится верхний предел
ограничения тока нагрузки.
Принципиально так работает и минусовое плечо источника питания.
Схема блока защиты устройства от замыкания на его выходе или в нагрузке приведена на рис. 2. При подаче на его входы двуполярного выходного напряжения транзисторы VT4 и VT7 открываются и тем самым шунтируют: транзистор VT4 – цепь, образованную светодиодом HL3, резистором R25 и излучающим диодом оптрона U1, а транзистор VT7 – цепь HL4, R29 и светодиод оптрона U2. Транзисторы VT3 и VT6 в это время закрыты. Такое
состояние элементов этих цепей системы защиты соответствует работе устройства без замыканий в его внешних цепях.
Предположим, что замыкание произошло в нагрузке, подключенной к выходу
плюсового плеча источника питания В таком случае транзистор VT4
закрывается.
, и излучатель оптрона U1. В
результате резко возрастает ток фотодиода этого оптрона. открывается
транзистор VT8 и током коллектора блокирует работу стабилизатора DA4
минусового плеча устройства.
Так работает и аналогичная часть блока защиты при замыкании в нагрузке минусового плеча устройства. Порог же срабатывания блока защиты по напряжению определяется суммарным падением напряжения на диоде VD19 (VD22), эмиттерном переходе транзистора VT4 (VT7), резисторе R20 (R26) и в нашем случае составляет примерно 1 В. Повысить напряжение срабатывания можно заменой диодов соответствующими стабилитронами и подбором резисторов R20 и R26 по надежному открыванию транзисторов VT4, VT7.
Поскольку напряжение на выходе блокированных стабилизаторов DA2 и DA4 не
превышает 1,3 В, резисторы R21, R23, R24, диод VD20, стабилитрон VD21 и
транзистор VT3 плюсового плеча, а также аналогичные элементы минусового
плеча можно исключить, так как взаимной блокировки плеч не произойдет.
Предусмотрены же эти элементы для случая, когда необходимо повысить (для
минусового плеча – уменьшить) напряжение порога срабатывания защиты. При
этом желательно предусмотреть отключение от него и питающего напряжения
+10 В. Иначе невозможно установить выходное напряжение меньшое, чем
значение порога срабатывания, поскольку блок защиты будет фиксировать
замыкание в нагрузке и блокировать противоположное плечо. Блок питания
будет работать и без системы защиты.
Его печатная плата выполнена из одностороннего фольгированного
стеклотекстолита. Размещение деталей показано на рис. 3. Все постоянные
резисторы – МЯТ. переменные R2.1 и R2.2 – сдвоенный резистор СПЗ-4аМ
группы A. R10 и R17 – той же группы А. но одинарные. Оксидные
конденсаторы С1. С2 и С5. С6 – К50-35, С4 и С8 – серии К53. СЗ и С7 –
любые керамические. например КМ-6. Диоды КД208А (V01-VD8) заменимы на
аналогичные серии КД226.
а КД105А (VD12, VD18) – на любые из серии
КД208. КД209, КД226, диоды VD13 и VD17 – любые маломощные кремниевые.
Номинальное напряжение стабилизации стабилитронов VD10, VD11 и VD15.
VD16 (Д818Е или серии КС 190) можно выбрать в пределах 9… 11 В с
минимальным тепловым дрейфом.
Полевые транзисторы VT1 и VT2 (КП303 с буквенным индексом А. В. Ж или И) желательно отобрать по начальному току стока – в пределах 2…4 мА.
Сетевой трансформатор Т1. использованный в устройстве от разобранного блока питаний зарубежного производства. Подойдет любой другой, в том числе самодельный, обеспечивающий на каждой из его вторичных обмоток переменное напряжение 17… 18 В при токе нагрузки не менее 1.4 А.
Стабилитроны VD11 и VD15 расположены со стороны печатных проводников
платы. Стабилизаторы DA2 и DA4 установлены на ребристые теплоотводы,
которые винтами укреплены на печатной плате со стороны других деталей.
Для лучшего теплового контакта стабилизаторы предварительно покрыты
слоем теплопроводной пасты.
Налаживание основного блока устройства производится при отключенном блоке защиты и состоит в тщательной проверке монтажа и всех соединений и. если надо, подгонке напряжений, обеспечивающих работу микросхем, и настройке измерительного моста.
Сразу после подключения устройства к сети следует прежде всего измерить
напряжение на фильтрующих конденсаторах CI, С2 и С5, С6, сглаживающих
пульсации двуполярного выпрямителя. и стабилитронах VD9, VD14,
обеспечивающих питанием ОУ DA1 и DA3. Напряжение на конденсаторах не
должно превышать +25 В, а на стабилитронах – быть в пределах +9,5…
10,5 В. При вращении валов резисторов R10 и R17 напряжения на
соответствующих выходах плеч блока питания должны плавно изменяться от
1,25 до 18 В, а светодиоды HL1 и HL2 при этом не гореть. Максимальные
знамения этих напряжений устанавливают подборкой резисторов R8 и R18.
Рис 3.
Рис 4.
Рис 5, 6
Функционирование измерительных мостов плеч устройства контролируют
высокоомным вольтметром постоянного тока, подключая его к входным
выводам ОУ DA1 и DA3. Напряжение на инверсном входе каждого из ОУ
(относительно общего провода) должно быть отрицательнее напряжения на
неинвертирующем входе. Разница в уровнях этих напряжений будет
изменяться пропорционально сопротивлениям резисторов R2.1 и R2.2
“Ограничение
При равенстве напряжений устройство должно переключаться из режима
источника напряжения в режим источника тока (или наоборот).
Начального значения ограничения тока нагрузки (0,01 А) добиваются
подбором соответствующих резисторов (R3 и R13) измерительных мостов при
положении вала переменного резистора R2 в положении минимального
сопротивления.
Печатная плата блока защиты, размещение деталей на ней и подключение к плате блока питания изображены на рис. 4. Все резисторы – МЛТ-0.25. Транзистор VT3 – любой из серии К361, a VT6 – любой из серии КТ315. Коэффициент передачи тока базы транзисторов КТ3102Е (VT4, VT5) и КТ3107К (VT7. VT8) должен быть не менее 400.
Монтажные платы блока питания, скрепленные наподобие этажерки (рис. 5), и сетевой трансформатор размещены в корпусе с внутренними размерами 210×90*90 мм из пластин текстолита толщиной 5 мм. Все элементы и органы управления блоком, а также гнезда-зажимы для подключения нагрузок и заземления вынесены на лицевую панель корпуса (рис. 6). Там же находится и вольтметр постоянного тока (PV1 на рис. 7). позволяющий контролировать напряжение на выходе любого из плеч блока питания.
ЛИТЕРАТУРА
1. Нефедов А., Головина В. Микросхемы КР142ЕН12.
– Радио, 1993, № 8,
С. 41.42; Т994. № 1.e. 45.
2. Нефедов А., Головина В. Микросхемы КР142ЕН18А. КР142ЕН18Б. – Радио. 1994. № 3. С. 41.42.
3 Хоровиц П., Хилл У. Искусство схемотехники, том 1. – М.. Мир. 1986. (рекомендую, классные книги, 3 тома)
От редакции
Мощность, рас свиваемая микросхемами 0А2 и DA4, не должна
превышать 10 Вт. Эго ограничивает максимальный выходной ток источника
значением 1,2 А при выходном напряжении более +15 В. При меньшем
выходном напряжении падение напряжения на указанных микросхемах
увеличивается, допустимый выходной ток уменьшается и при выходном
напряжении 1.25 В составляет 10/(24-1,25) = = 0,44 А. Каждую пару
стабилитронов VD10, VD11 и VD15, VD16 можно заменить на один стабилитрон
на напряжение 10… 15 В. Половину напряжения стабилитрона для подачи на
неинвертирующие входы ОУ DA1 и DA3 при этом следует получить с помощью
делителя из двух одинаковых резисторов сопротивлением 68 кОм, включенных
так, как стабилитроны на схеме рис.
1. применение термостабильных
стабилитронов не оправдано, поскольку таковыми они являются лишь при
рабочем токе 10 мА, в здесь ток через них значительно меньше.
При работе блока в режиме стабилизации напряжения при выходном напряжении 1,25 В закрывающее смещение на саетодиодах HL1 и HL2 составляет около 20 В, что для них недопустимо. Поэтому последовательно с каждым из них следует включить любой маломощный кремниевый диод или просто не устанавливать резисторы R9 и R19. Стабилитроны VD21 и VD24 для надежного закрывания транзисторов VT3 и VT6 должны иметь гарантированно большее напряжение стабилизации, чем VD9 и VD14, поэтому лучше использовать их с индексами Г или Д. Для того чтобы транзисторы VT5 и VT8 не открывались обратными токами неосвещенных фотодиодов U 1.2 и U2.2, их переходы база- эмиттер следует зашунтировать резисторами 510…680 кОм.
Читать далее про стабилизатор
К142ЕН6, КР140ЕН6.
..
По материалам журнала радио.
Полезные ссылки
Читать про стабилизаторы серии к142, к1114, к1145, к1168, 286
На предыдущую страницу На главную страницу На следующую страницу
Cum de a ncărca bateriile
CUM a ncărca acumulatorii
și I = 0,25Q pentru bateriile alcaline,
în care Q-capacitate baterie lărărărărăr, действующий без ухода (Ah) și uncare. Pentru baterii sigilate свинцово-кислотный (гель)
încărcare valoarea curentă este calculată pe ipoteza că ar trebui să fie 0,2-0,3 capacitatea bateriei. Aceeași valoare curentului de ncărcare este aplicabilă bateriilor Ni-MH. Кислота sensibilitate la baterii undercharge și de reîncărcare. Bateriile щелочные солнце, прежде всего, критический модуль pentru de operare. Bateriile cu gel poate fi încărcat / descărcat numai la valorile, указанный в paşaport sau în bateria în sine.
NI-MH și baterie NI-CD ncărcat la o valoare номинальное a pazaportului, дар 10 cicluri de descărcare-încărcare, astfel de baterii sunt de dorit cel puțin o dată complete descărcat (la valoarea номинальное apo.i mică) Acest lucru se datorează apariției efectului de memorie în aceste celule – распоряжение по уходу за acestea sunt aplicate, de regulă, nu allow descărcarea completă acumulatorului (dezactivat inainte), și productem o таксоны недоразряженного элемента де. De-a lungul timpului (într-o perioadă foarte scurtă de timp), acest lucru duce la esec al bateriei.
Bloc de Circuit încărcător este format din трансформатор coborâtor și redresor. Ca Circuite практика с использованием контроля над текущим: reostate sârmă; скопление конденсата в ряду с первичным преобразователем; транзистор и интегральный стабилизатор тока; Авторитарный регулятор тиристора. Mai mult, propun să ia în, рассматривающий одну схему, практикуйте простое pentru incarcarea bateriilor.
Pentru a ncărca bateria acidul peste 15 de ani, folosind un incărcător de casă simplu
Трансформатор перемотки TS-270 (перемотка трансформатора для реализации тока 15А, уход не требуется).
электронный блок управления текущим сбором по схеме Руслана Старобинского
по схеме Германа Рабурахманова (инструктор десульфатирующего пентру и восстанавливающую батарею).
Aparatul este echipat cu un ampermetru, este de dorit să se наблюдать procesele care au loc (в fotografie miliamperi de la stația cu un șunt Constantan). Pentru încărcarea bateriilor sigilate plumb-acid (gel) poate fi aplicat pe L200C dispozitivului cip.
Dar, din cauza faptului că acest cip este destul de red si scumpe, poate fi încărcător universal mai simplu potrivite pentru toate tipurile de baterii nu prea ncăpător.
Цепь встроенной базы зажигания K142EN12; или diodă pod pentru orice current nu este mai mică де 2A;
немецкий транзитор, datorită mici de tensiune de deschidere B-E; Rezistoare R1-R4 la puterea disipată de 2W (poate fi nfășurat nicrom). Asamblarea Circuitului де Инкаркаре. Acesta conține numărul minim de părți și se poate face prin montarea de suprafață.
Ca un selector de mod se aptica galetnyj current de încărcare.
Товар аналогичный
Cum un current pentru a ncărca battery
Cum current pentru a ncărca bateria pentru a obține cea mai mare eficiență
Încărcătorul pentru baterie scuter
LM317 चिप पर ट्रांसमीटर। LM317 चिप पर ट्रांसमीटर
रेडियो इलेक्ट्रॉनिक्स औा
लेख पर टिप्पणियाँ
कुछ स| पोर्टेबल 000 के बिजली की आपू आपू000 त्रुटि पीसीबी पर गलत कनेक्शन के कारण थी। थोड़ी जांच के ब|
उपरोक्त आरेख को बहुत कम य| यह 10 वोल्ट की आपूर्ति वोल्टेज पर संचालित होता है औ औ000 4,5 वोल्ट का एक स्थिा LM317 का उपयोग rf जनरेटा के सक सक्रिय तत्व के ूप किय किया जाता है, आवृत्ति vc1 / l1 स के म प प नि्ति क है।। स के म प आवृत्ति क है।।।।।। आवृत्ति क है।।।। आवृत आवृतven wc1 / l1 स स। o पहला नल L3 फेरों की कुल संख्या के 1% से बनाया गया है। दूसरा नल घुमावों की संख संख्या के 6% से बना है और lm317 नियंत नियंत नियंत ट ट से जुड़ा है एंटीन एंटीन आउटपुट ही कॉइल के के के के को एंटीन एंटीन एंटीन एंटीन एंटीन एंटीन एंटीन एंटीन एंटीन एंटीन एंटीन एंटीन एंटीन एंटीन एंटीन एंटीन को एंटीन एंटीन एंटीन को को एंटीन एंटीन एंटीन को एंटीन को एंटीन को को को को को एंटीन एंटीन को को को एंटीन एंटीन को को एंटीन एंटीन एंटीन ज एंटीन ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज ज बन ज है
मुझे टшить ट शक्ति बढ़ाने में ब ब| नहीं दिख ही खासक में कोई स स स स स इसे 1,8 मेग मेग मेग सीडब सीडब सीडब क chvetring बैंड क क सीडब सीडब chvin выполнил नए 70 кГц बैंड पर इस डिज़ाइन का उपयोग करना भी है है, लेकिन मुझे नहीं पत पत कि कितन कितन000 मैंने अभी-अभी क कार्यपुस्तिका से उद्धृत किया है औ सभी प्रकार के प्रयोगों की संभावना को खुल छोड़ दिय दिय है।।।।
सर्किट गणना के लिए प्रारंभिक बिंदु VC1/L1, L1 सामान्य सूत्र है: घुमावों की संख्या संख्यात्मक रूप से मीटर में तरंग दैर्ध्य के बराबर होती है और पिकोफैराड में VC1 का अधिकतम मान (2 से गुणा किया जाना चाहिए, क्योंकि यह एक चर संधारित्र है).
लेखक: हैरी लिथल (SM0VPO)
अन्य लेख देखें अनुभाग ट्रांसमीटरों.
पढ़ें और लिखें उपयोगी इस लेख पर टिप्पणियात.
<< पीछे
विज्ञान औा प् Каквал
ग्राफीन में बहने वाले इलेक्ट्रॉनों का चितपचििा 06.03.2023
पहली बार, वैज्ञानिकों ने सीधे नैनोमीट नैनोमीटшли िज़ॉल प000 विस्कॉन्सिन-मैडिसन विश्वविद्यालय के भौतिकविदों ने देखा है कैसे इलेक इलेक्ट्читанный ग्रेफीन एक दो आयामी परमाणु-मोटी कार्बन सामग्री है जो मधुकोश पैटर्न में व Вивра है।।।।।।।।।।।।।। है यह एक शुद्ध विद्युत चालक है जिसमें इलेकшить प्रयोग के लिए, शोधक000 “अध्ययन में, हम दिखाते हैं कि अशुद्धता के चारों ओर चार्ज कैसे बहता है, और वास्तव में देखें कि यह अशुद्धता कैसे वर्तमान को अवरुद्ध करती है और प्रतिरोध का कारण बनती है, जो कि गैसीय और तरल इलेक्ट्रॉन प्रवाह के बीच अंतर करने के लिए पहले नहीं किया गया है, “ज़क कшить विस्कॉन्सिन-मैडिसन विश्वविद्यालय और अध्ययन के सह-लेखक अध्ययन में पाया गया कि कब … >>
बहुत प् Каквал 06.
03.2023
वैज्ञानिकों ने दिख दिखाने के लिए व व्यापक शोध किय है कैसे जल जल जल से छ छ व व व छ छ छ छ छ छ छ छ छ छ।।।।।।।।।। है। है है है होती होती होती होती की जल जल जल जल जल होती होती होती होती होती होतीin यह पता चला कि कॉलेजों या विशшить शोधक выполнительный उन्होंने अलग से 180 सप्ताह की अवधि में 6 से अधिक छात्रों से डेटा एकत्र किया। विशेषज्ञों ने पाया कि सुबह 8 बजे कक्षा की उपस्थिति दिन के में कक कक्षा की उपस्थिति से 10 प्रतिशत कम थी।।।।।।।। सुबह 8 बजे शुरू हुई लगभग एक तिह| टीम ने तब लगभग 40 छात्रों की ऑनलाइन तीव्रता का अध्ययन करके छ ऑनलाइन तीवшить का अध्ययन क000 वैज्ञानिकों का कहना है कि छात्र लगभग उसी समय गए थे थे लेकिन सुबह की कक्षाओं में भ भ के लिए जल उठ गए।।।।।।।। गए। गए गए गए उठ गए उठ गए कक कक कक कक कक कक कक कक कक कक कक उठ उठ उठ उठ उठ उठ उठ उठ उठ उठ उठ उठ उठ उठ उठ उठ उठ उठ उठ उठ उठ उठ इसलिए, रात की नींद की अवधि उन र र की तुलन तुलन में थी जो सुबह की कक ककшить से पहले थीं।।।।।।।।।।। थीं थीं नींद और उपस्थिति में व्यवधान को ध्यान में रखते हुए, अध्ययन … >>
अद्वितीय गुणों वाले विद्युत रासायनिक ट्रांतत 05.
03.2023
चीन की नॉ выполнительный Закрыть विकास एक प पшить के इलेक्ट्रॉनिक बहुलक औ फ्लैट आर्किटेक्चर के बजाय लंबवत पर आधारित है।।।।।। नवीनता का दायरा पहनने योग्य इलेकшить ट् Каквал नए ट्रांजिस्टर में सार्थक संकेतों को बढ़ाने की क्षमता है, जिससे यह ब ब सेंसिंग के लिए बहुत है।। यह पहनने योग्य उपक000 संभावित अनुप्रयोगों में रक्त में हृदय गति गति सोडियम औ औ के स्तर की निग हृदय गति औ औ पोटेशियम स स्तर की निग क क औ औ विक स स्तर की निग निग क औ नींद संबंधी विक स्तर की निग निग क क औ नींद विक विक विक क अध क क क के आंखों की प प नज़ खन खन श क क के आंखों की गतिविधियों प नज़ नज़ नज़ नज़ नज़ गतिविधियों गतिविधियों गतिविधियों प प प नज़ प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प प वर्टिकल इलेक्ट्रोकेमिकल टшить एक बार … >>
| पुरालेख से यादृच्छिक समाचार वांछित प выполнительный 27.06.2019 स ударя विश्वविद्यालय की वेबस| स्टैनफोर्ड विश्वविद्यालय में कंप्यूटर विज्ञान में स्नातक छात्र एंडी पालन ने कहा, “भविष्य में, मुझे पूरा विश्वास है कि दुनिया में और अधिक स्वायत्त प्रणालियां होंगी, और उन्हें क्या अच्छा है और क्या बुरा है, इसकी कुछ समझ की आवश्यकता होगी।” काम के पहले लेखकों में से एक। नई रोबोट प्रशिक्षण प्रणाली उपयोगक выполнительный पहली में लोगों को रोबोट दिखाना शामिल है कि क्या करना है औ औ दूस दूस म म में वे सव सव के देते हैं वे च निश निश निश निश निश निश निश निश निश निश निश निश निश निश निश निश निश निश निश निश निश निश निश निश हхов निश निश निश निश निश निशхов निश निश निश निश निशхов निश निश निश निश निशin प्रक्षेपवक्र का निर्धारण करते हैं। प ударя दूसरी ओर, वरीयताएँ, अधिकतम बिट बिट जानकारी बनाती हैं, लेकिन बहुत अधिक होती हैं, शोधकर्ताओं ने ध्यान दिया। ये दृष्टिकोण एक दूसरे के पू выполнительный नई प gtress ोबोट ोबोट व व्यवहा возможности यह स्वायत्त रोबोटों को बहुत सारी जानकाшем दे सकत है औ वे स अक्स ज नि नि नि नि क क के लिए संघ संघ संघ क यह प पшить क लिए हिस महत महत महत महत महत महत महत महत महत हिस महत महत महत महत। महत महत हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं हैं के के के के हैं हैं के हैं हैं हैं हैं के हैं हैं हैं हैं हैं हैं हैं हैं हैं के के क सकत क क के एक वшить यह भी नहीं च च000 इसलिए, पिछले अध्ययनों से पता चला है कि लोग चाहते हैं स स्वायत्त कारें डшить प्रयोग से पता चला कि 80% हालाँकि, कठिनाइयाँ भी थीं। इन लोगों ने बताया कि वे हमेशा उन सवालों को नहीं सकते जो e कभी-कभी उन्हें प परिदृश्यों के बीच चयन क выполнительный वरीयता-आधारित शिक्षा में यह एक आम समस्या है। शोधकर्ता इस कमी स सरल स स Как |
विज्ञान o
हम में में ड|
▪ साइट का अनुभाग कला ऑडियो
▪ जर्नल केमिस्ट्री एंड लाइफ (वार्षिक अभिलरखागखाग03)
▪ पुस्तक 000 लोकस विधि द्वा возможности उडरमैन ईजी, 1967
▪ इलेक्ट्रोवैक्यूम डिवाइस बुक करें। निर्देशिका। गोलूबेव यू.
