Схема включения микросхем К142ЕН3 (А,Б) и К142ЕН4 (А,Б) с дополнительным транзистором для увеличения выходного тока
Типовая схема включения микросхем К142ЕН3 (А,Б) и К142ЕН4 (А,Б): R1, R2 — делитель выходного напряжения; С1 — входной конденсатор емкостью не менее 2,2 мкФ; С2 — корректирующий конденсатор емкостью 0,01 мкФ; С3 — выходной конденсатор емкостью не менее 0,68 мкФ
Схема включения микросхем К142ЕН3 (А,Б) и К142ЕН4 (А,Б) с использованием внутренней схемы тепловой защиты: R3 — ограничительный резистор для регулировки порога срабатывания тепловой защиты в диапазоне температур корпуса +65…+100 °С
Принципиальная схема стабилизатора напряжения с управлением от внешнего сигнала:
Схема включения микросхем К142ЕН3 (А,Б) и К142ЕН4 (А,Б) с использованием внутренней схемы защиты от перегрузок по току: R4 ≥ 5,4 кОм — ограничительный резистор регулировки тепловой защиты; R3 — ограничительный резистор регулировки токовой защиты
Описание
Микросхемы представляют собой мощные стабилизаторы напряжения с регулируемым выходным напряжением положительной полярности от 3 до 30 В с защитой от перегрева и перегрузок по току. Корпус типа 4116.8-2. Масса не более 3 г. Назначение выводов: 2 — вход схемы защиты; 4 — вход сигнала обратной связи; 6 — выключатель; 8 — общий; 11, 17 — коррекция; 13 — выход; 15 — вход.
Общие рекомендации по применению
Допускается заземление как «+ » , так «—» выходного напряжения; при этом в случае заземления « + » выходного напряжения ИМС « + » и «—» входного напряжения (аккумулятора, выпрямителя, фильтра), а также корпус ИМС должны быть изолированы от заземления (общего вывода). При выборе делителя выходного напряжения при всех условиях эксплуатации следует руководствоваться следующим:
минимальный ток делителя 1,5 мА±15%;
сопротивления резисторов R1 и R2 выбираются из условия
где Uос — напряжение обратной связи на выводе 4 ( U0с=2,6 В ± 10%).
Разрешается эксплуатация ИМС при Uвx,min=8,5 В; при этом KU ≤ 0,15%/В.
В диапазоне входных напряжений 45…60 В выходное напряжение не превышает 1,15 Uвых,уст, где Uвых,уст — установленное значение выходного напряжения.
При всех условиях эксплуатации емкость конденсатора С1 на входе должна быть более 2,2 мкФ±20%, а расстояние от конденсатора до ИМС — не более 70 мм.
При наличии сглаживающего фильтра входного напряжения и отсутствия коммутирующих устройств между выходным конденсатором фильтра источника питания и ИМС, приводящих к нарастанию входного напряжения, а также длине соединительных проводников меньше 70 мм входной емкостью может служить выходная емкость фильтра (если она более 2,2 мкФ±10%). В этом случае гарантируется отсутствие генерации на входе с амплитудой более Uвx,max.
Для увеличения надежности ИМС рекомендуется использовать внутреннюю защиту от перегрузок по току и тепловую защиту. При эксплуатации ИМС с тепловой защитой температура ее корпуса не должна превышать + 100 °С. Сопротивление ограничительного резистора R3 для регулирования порога срабатывания тепловой защиты в диапазоне температур корпуса +65… 100 °С определяется из выражения
где К = 0,037 1/°С; Тк — температура корпуса, при которой необходимо срабатывание тепловой защиты.
При эксплуатации ИМС с внутренней защитой от перегрузок по току допускается:
не включать резистор R5 при Тк ≤ 100 °С и Uвх ≤ 20 В;
не включать резисторы R5 и R7 при Тк ≤ 100 °С и Uвх ≤ 15 В.
Ограничительный резистор токовой защиты определяется из выражения
где М = 1,25 В; N=0,5 Ом × Iпор — величины, определяемые параметрами ИМС; Iпор ≤ 1,25 Iвых,max. На приведенных схемах включения R7 ≥ 5,4 кОм.
В схеме выключения ИМС внешним сигналом ограничительный резистор R6, кОм, определяется из выражения
где К1 = 0,1 1/кОм; К2 = 1 1/В; напряжение выключения 0,9 ≤ Uвыкл ≤ 45 В. Потребляемый от источника выключения ток менее 3 мА.
Схема выключения ИМС К142ЕНЗ(А, Б) и К142ЕН4(А, Б) с тепловой защитой
Схема включения ИМС К142ЕНЗ(А, Б) и К142ЕН4(А, Б) с внешним транзистором для увеличения выходного тока
В схеме включения ИМС с внешним транзистором Т для увеличения выходного тока между выводами 8 и 13 допускается включать резистор R3, сопротивление которого определяется параметрами транзистора.
Электрические параметры
Параметры
Условия
К142ЕН3А
К142ЕН3Б
К142ЕН4А
К142ЕН4Б
Ед. изм.
Нестабильность по напряжению
при Uвх = 45 В, Uвых = 30 В, Iвых = 10 мА
0,05
0,05
0,05
0,05
%/В
Температурный коэффициент напряжения
при Uвх = 20 В, Uвых = 5 В, Iвых = 10 мА
≤0,01
≤0,02
≤0,01
≤0,02
%/°С
Дрейф напряжения (за сутки)
при Uвх = 45 В, Uвых = 30 В, Iвых = 10 мА
≤0,15
≤0,15
≤0,15
≤0,15
%
Минимальное падение напряжения
при Uвх = 19 В, Uвых = 15 В
≤3
≤3
≤4
≤4
В
Нестабильность по току
при Uвх = 19 В, Uвых = 15 В
≤0,25
≤0,33
≤0,25
≤0,33
%/А
Ток потребления
при Uвх = 45 В, Uвых = 30 В
≤10
≤10
≤10
≤10
мА
Предельно допустимые режимы эксплуатации
Параметры
Условия
К142ЕН3А
К142ЕН3Б
К142ЕН4А
К142ЕН4Б
Ед. изм.
Максимальное входное напряжение
—
≤45
≤40
≤45
≤40
В
Минимальное входное напряжение
—
≤9
≤9,5
≤9
≤9,5
В
Максимальный выходной ток (с учетом тока делителя)
при Ррас = Ppac,max
<1
<0,75
<1
<0,75
А
Максимальная рассеиваемая мощность
при -45…+85 °С, Uвх ≤ 30 В
6
6
6
6
Вт
Uвх > 30 В
4
4
4
4
при Tк = +100 °С, Uвх ≤ 30 В
2,5
2,5
2,5
2,5
Uвх > 30 В
1,5
1,5
1,5
1,5
Температура окружающей среды
—
-45. .+85
-45..+85
-45..+85
-45..+85
°С
Нагрузочные характеристики стабилизаторов
Зависимость относительной нестабильности по току от тока нагрузки
Зависимость относительной нестабильности по току от частоты
Зависимость относительной нестабильности по току от температуры корпуса
Зависимость минимального падения напряжения на стабилизаторах от выходного тока. Заштрихована область разброса значений параметров для 95 % микросхем. Сплошной линией обозначена типовая зависимость
Зависимость минимального падения напряжения на стабилизаторах от выходного тока. Заштрихована область разброса значений параметров для 95 % микросхем. Сплошной линией обозначена типовая зависимость
Зависимость рассеиваемой мощности от температуры корпуса
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
К142ЕН3А, К142ЕН3Б, К142ЕН4А, К142ЕН4Б
Микросхемы представляют собой мощные стабилизаторы напряжения с регулируемым выходным напряжением положительной полярности от 3 до 30 В с защитой от перегрева и перегрузок по току. Назначение выводов: 2 — вход схемы защиты; 4 — вход сигнала обратной связи; 6 — выключатель; 8 — общий; 11 — коррекция; 13 — выход; 15 — вход; 17 — коррекция.
Схема включения К142ЕН3(А,Б) и К142ЕН4(А,Б) с тепловой защитой:
Схема включения К142ЕН3(А,Б) и К142ЕН4(А,Б) с внутренней защитой от перегрузок по току:
Общие рекомендации по применению: Допускается заземление как «+», так и «-» выходного напряжения; при этом в случае заземления «+» выходного напряжения ИС «+» и «-» входного напряжения (аккумулятора, выпрямителя, фильтра), а также корпус ИС должны быть изолированы от заземления (общего вывода).
При выборе делителя выходного напряжения при всех условиях эксплуатации следует руководствоваться следующим: — минимальный ток делителя 1,5 мА ±15%; — сопротивление резисторов R1 и R2 выбираются из условия:
где, Uос — напряжение обратной связи на выводе 4 (Uос=2,6В ±10%). Разрешается эксплуатация ИС при Uвх,min=8,5 В; при этом Ku≤0,15%/В.
В диапазоне входных напряжений 45…60 В выходное напряжение не превышает 1,15Uвых,уст, где Uвых,уст — установленное значение выходного напряжения.
При всех условиях эксплуатации емкость конденсатора C1 на входе должна быть более 2,2 мкФ ±20 %, а расстояние от конденсатора до ИС — не более 70 мм.
При наличии сглаживающего фильтра входного напряжения и отсутствии коммутирующих устройств между выходными конденсатором фильтра источника питания и ИС, приводящих к нарастанию входного напряжения, а также длине соединительных проводников меньше 70 мм входной емкостью может служить выходная емкость фильтра (если она более 2,2 мкФ ±10 %). В этом случае гарантируется отсутствие генерации на входе с амплитудой более Uвх,max.
Для увеличения надежности ИС рекомендуется использовать внутреннюю защиту от перегрузок по току и тепловую защиту. При эксплуатации ИС с тепловой защитой температура ее корпуса не должна превышать +100 °С. Сопротивление ограничительного резистора R3 для регулирования порога срабатывания тепловой защиты в диапазоне температур корпуса +65…100ºC определяется из выражения:
где K=0,037 1/ºC; Tк — температура корпуса, при которой необходимо срабатывание тепловой защиты. При эксплуатации ИС с внутренней защитой от перегрузок по току допускается: — не включать резистор R5 при Tк≤100ºC и Uвх≤20 В; — не включать резисторы R5 и R7 при Tк≤10ºC и Uвх≤15 В.
Ограничительный резистор токовой защиты определяется из выражения:
где M=1,25 В; N=0,5 Ом*Iпор — величины, определяемые параметрами ИС; Iпор≤1,25Iвых,max. На приведенных схемах включения R7≥5,4 кОм.
В схеме выключения ИС внешним сигналом ограничительный резистор R6, кОм определяется из выражения:
где K1=0,1 1/кОм; K2=1 1/В; напряжение выключения 0,9≤Uвыкл≤45 В. Потребляемый от источника выключения ток менее 3 мА.
Схема включения К142ЕН3(А,Б) и К142ЕН4(А,Б) с тепловой защитой:
В схеме включения ИС с внешним транзистором T для увеличения выходного тока между выводами 8 и 13 допускается включать резистор R3, сопротивление которого определяется параметрами транзистора.
Схема включения К142ЕН3(А,Б) и К142ЕН4(А,Б) с внешним транзистором для увеличения выходного тока:
В9 Микросхемы 22 шт К140УД20 УТП-С10 К142ЕН3А 2Д908 К142ЕП1Б Позолота Золото Au на Аффинаж
В набор входят: К140УД20 Позолота ноги и ободок на корпусе 14 ног бывшая в употреблении – 1 шт х 70 руб= 70 руб УТП-С10 Позолота ноги и одна сторона корпуса бывшие в употреблении 48 ног – 6 шт х 110 руб= 660 руб К142ЕП1Б Позолота ноги и одна сторона корпуса бывшие в употреблении 16 ног – 2 шт х 80 руб= 160 руб 252УД3 Позолота ноги 14 ног новый – 2 шт х 250 руб= 500 руб К142ЕН3А Позолота ноги и две стороны корпуса новые 8 ног – 10 шт х200 руб= 2000 руб 2Д908 Позолота ноги и две стороны корпуса новые 12 ног – 1 шт х 100 руб= 100 руб
Спасибо за интерес к моим лотам. Буду рад принять участие в пополнении Вашей коллекции
Уверен, что купленные у меня материалы принесут Вам только радость и эта покупка не приведет к ощутимому для Вас и Ваших близких урезанию Вашего семейного бюджета
Для реализации последнего тезиса в целях экономии средств на почтовых расходах имеет смысл покупать нескольких лотов одномоментно. Если что-то из нужных Вам коллекционных материалов Вами не найдено среди моих лотов, не отчаивайтесь. Напишите мне на мой форум о Ваших коллекционных потребностях, и я нужные Вам материалы тут же выставлю на аукцион. В наличии имеются в большом разнообразии конверты, ДМПК, просто открытки, почтовые карточки, почтовые марки и оттиски почтовых штемпелей по многим темам.
Качество материала всегда показано на сканах. Что показано, то и будет выслано в случае покупки лота
– Оплата за выигранный лот можно произвести банковским переводом посредством систем: Контакт, Золотая Корона, Анелик, Юнистрим, Вестерн унион. Оплату на банковские карты не принимаю. Оплата должна быть произведена в течение 7 суток с момента окончания торгов. Информацию о произведенной оплате по каналам связи аукциона покупатель публикует в нашей переписке, где сообщает мне контрольный номер перевода и размер переведенной суммы. Если в течении 7 суток после покупки лота я не получаю информации об оплате я в одностороннем порядке аннулирую сделку по выигранному лоту, выставляю лот на повторные торги и ставлю отрицательный отзыв покупателю сорвавшему сроки оплаты купленного лота
– Отправка материала производится заказным письмом, наземным транспортом, по желанию покупателя – авиа, или ценным письмом или альтернативной почтой. Почтовые расходы в стоимость лота не включены – Почтовые расходы включают оплату услуг почты по тарифам Казпочты + стоимость конверта + транспортные расходы по доставки почтового отправления в почтовое учреждение + стоимость упаковки
– При покупки нескольких лотов, лоты объединяются и отправляются в одном почтовом отправлении
– За работу почты ответственности не несу, но оказываю содействие в розыске и получении компенсации.
– Согласен высылать лот за границу
– Местоположение: Алматы, Казахстан
-Купленный лот высылаю после 100% предоплаты, в течении 10 дней
Все имеющиеся вопросы по лотам задавайте продавцу через опцию «ЗАДАТЬ ВОПРОС ПРОДАВЦУ» до ставки на лот. Сделанная ставка на лот означает, что покупатель согласен с условиями торгов и обязуется их выполнять
СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ В ИНТЕГРАЛЬНОМ ИСПОЛНЕНИИ
СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ В ИНТЕГРАЛЬНОМ ИСПОЛНЕНИИ
Обычно обозначение типа стабилизатора наносят на корпус МС
полным наименованием. Однако, в последнее время заводы-изготовители
ставят сокращенное обозначение (номер серии МС) опускают.
Либо на металлокерамических корпусах ставят кодовую маркировку,
состоящую из буквы К и двух цифр для серии К142 и двух цифр для
серии 142. Все последующие знаки несут служебную информацию.
Коды маркировки представлены в таблице.
Таблица – Стабилизаторы напряжения.
Тип Микросхемы
Uст. В
Iст. А
Кодовое обозначение
Зарубежные аналоги
К142ЕН1А
3-12 +-0.3
0.15
К06
К142ЕН1Б
3-12 +-0.1
К07
К142ЕН1В
3-12 +-0.5
К27
К142ЕН1Г
3-12 +-0.5
К28
К142ЕН2А
3-12 +-0.3
0.15
К08
К142ЕН2Б
3-12 +-0.1
К09
К142ЕН2В
3-12 +-0.5
К29
К142ЕН2Г
3-12 +-0.5
К30
142ЕН3
3-30 +-0.05
1 +-0.25%
10
К142ЕН3А
3-30 +-0. 05
1 +-0.25%
К10
К142ЕН3Б
5-30 +-0.05
0.75 +-0.33%
К31
142ЕН4
1.2-15 +-0.1
0.3 +-0.1%
11
К142ЕН4А
1.2-15 +-0.2
0.3 +-0.15%
К11
К142ЕН4Б
3 -15 +-0.4
0.3 +-0.27%
К32
142ЕН5А
5 +-0.1
1.5 +-1%
12
мА7805Т
142ЕН5Б
6 +-0.12
1.5 +-1%
13
мА7806Т(UC)
142ЕН5В
5 +-0.18
1.0 +-1%
14
мА7805Т
142ЕН5Г
6 +-0.21
1.0 +-1%
15
мА7806Т(UC)
К142ЕН5А
5
1.5 +-1%
К12
мА7805Т
К142ЕН5Б
6
1. 5 +-1%
К13
мА7806Т(UC)
К142ЕН5В
5
1.0 +-1%
К14
мА7805Т
К142ЕН5Г
6
1.0 +-1%
К15
мА7806Т(UC)
142ЕН6А
+-15 +-0.015
0.2 +-0.08%
16
142ЕН6Б
+-15 +-0.05
0.2 +-0.08%
17
142ЕН6В
+-15 +-0.025
0.2 +-0.3%
42
142ЕН6Г
+-15 +-0.075
0.2 +-0.3%
43
К142ЕН6А
+-15 +-0.3
0.2 +-0.2%
К16
К142ЕН6Б
+-15 +-0.3
0.2 +-0.2%
К17
К142ЕН6В
+-15 +-0.5
0.2 +-0.3%
К33
К142ЕН6Г
+-15 +-0. 5
0.2 +-0.3%
К34
К142ЕН6Д
+-15 +-1.0
0.2 +-0.2%
К48
К142ЕН6Е
+-15 +-1.0
0.2 +-0.2%
К49
142ЕН8А
9 +-0.15
1.5 +-0.55%
18
ESG7808P mA7808T SG7808K
142ЕН8Б
12 +-0.27
1.5 +-0.55%
19
ESG7812P mA7812US SG7812K
142ЕН8В
15 +-0.36
1.5 +-0.55%
20
ESG7815P mA7815US SG7815K LAS1528
К142ЕН8А
9 +-0.27
1.5 +-0.67%
К18
К142ЕН8Б
12 +-0.36
1.5 +-0.67%
К19
К142ЕН8В
15 +-0.45
1.5 +-0.67%
К20
К142ЕН8Г
9 +-0. 36
1.0 +-1.5%
К35
К142ЕН8Д
12 +-0.48
1.0 +-1.5%
К36
К142ЕН8Е
15 +-0.6
1.0 +-1.5%
К37
142ЕН9А
20 +-0.2
1.5 +-0.02%
21
SG7818K
142ЕН9А
24 +-0.25
1.5 +-0.02%
22
SG7824K
142ЕН9А
27 +-0.35
1.5 +-0.02%
23
SG7827K
К142ЕН9А
20 +-0.4
1.5 +-0.05%
К21
К142ЕН9А
24 +-0.48
1.5 +-0.05%
К22
К142ЕН9А
27 +-0.54
1.5 +-0.05%
К23
К142ЕН9А
20 +-0.6
1.5 +-0.1%
К38
К142ЕН9А
24 +-0. 72
1.5 +-0.1%
К39
К142ЕН9А
27 +-0.81
1.5 +-0.1%
К40
142ЕН10
3-30
1.0 +-0.02%
24
К142ЕН10
3-30
1.0 +-0.1%
К24
142ЕН11
1.2-37
1.5 +-0.5%
25
К142ЕН11
1.2-37
1.5 +-1.0%
К25
142ЕН12
1.2-37
1.5 +-1.0%
47
LM317
К142ЕН12
1.2-37
1.5 +-2.0%
К47
К142ЕП1А
–
–
К24
К142ЕП1Б
–
–
К25
Кодовая маркировка стабилизаторов напряжения в металлокерамических корпусах
Кодовая маркировка интегральных стабилизаторов напряжения и диодных сборок в металлокерамических корпусах
Интегральные стабилизаторы напряжения из серии 142 не всегда имеют полную маркировку типа. В этом случае на корпусе стоит условный код обозначения (см. табл. 8.8) который и позволяет определить тип микросхемы.
Примеры расшифровки кодовой маркировки на корпусе микросхем:

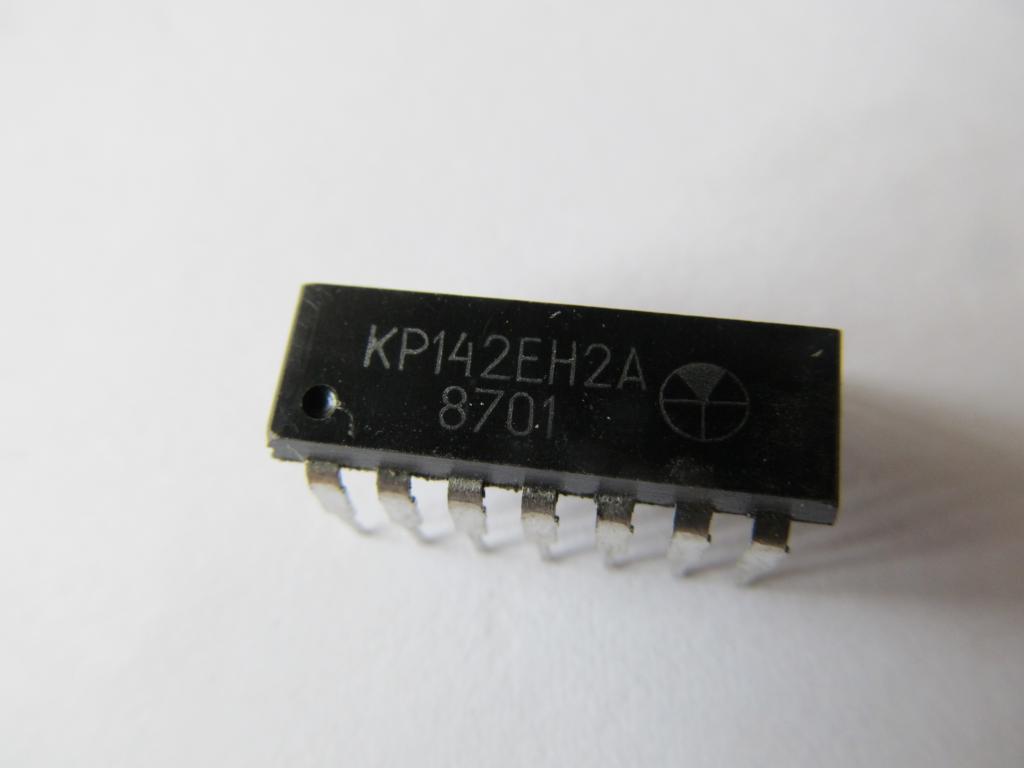

Микросхемы стабилизаторов с приставкой КР вместо К имеют те же параметры и отличаются только конструкцией корпуса, см. рисунки. При маркировке этих микросхем часто используют укороченное обозначение, например вместо КР142ЕН5А наносят КРЕН5А.
Таблица 8.8
Наименование микросхемы Напряжение стабил., В Макс. Iст. нагр., А Расс. мах., Вт Iпотр, мА Код на корпусе
Наши контакты.ЗАО «Глобэкс», Россия, г. Рязань, Первомайский проспект, д. 68, корп. 5А / 2 тел: +7 (4912) факс: +7 (4912)
1 Наши контакты ООО «Глобэкс», Россия, г. Рязань, Первомайский проспект, д. 68, 5А / 2 тел .: +7 (4912) факс: +7 (4912) сайт: Российский экспортер электроники ООО «ГЛОБЭКС» DDDDD V2 DDDDD V2 DDD T3 DD V2 D112- 10H-12 D112-10H-13 D112-10H-15 D112-10H-4V2 D112-10H-6 DDDDDD V2 DDDD V3 DD V2 D112-25H-10 D112-25H-13 D112-25H-14 D112-25H-15 D112 -25H-4 D112-25H-6 DDDD D122-32H-13 D122-32H-14
2 D122-32H-15 D122-32H-4 DDDDD D122-40H-10 D122-40H-15 D122-40H-16 D122 -40H-4 D V2 DDDD V2 DDD D132-63H-1 D132-63H-11 D132-63H-14 D132-63H-15 DD V2 DDD V2 DDD V2 D132-80H-1 D132-80H-10 D132-80H-11 D132-80H-12V2 D132-80H-14 D132-80H-15 D132-80H-3 D132-80H-4 D132-80H-4V2 D V2 DDDDDDDDDDDDDDDDDDD V2 D H-12 D H-13 D H-15
3 D H-16 D H-3 D H-5 D H-6 D H-8 D H-8V2 D H-9 DDDDDDDDDDDDDDDDDDDDD DDDDDD V2 D V2 DD H-14 D H-16 D H-3 D H-3V2 DDDDD D H-12 D H-14 D H-16 D H-3 DDDDDD H-10 D H-11 D H-12 D H-3 D H-8 DDDDD
5 DL DL DL DL DL DL DL DL DL DL DL DL DL DL DL DL DL I-403U3 , MDTO160-8 MT100 MT125 MT160 MT3-160 MTKD MTKD MTKD MTKD MTO2-25 MTO A MTO A MTO MTO A MTO A MTO I MTO I MTO A MTO I MTO MTO A MTO I MTO A MTO A MTO A MTO A MTOTO MTOTO MTOTO МТТО МТТО МТТ МТТ МТТ МТТ МТТ МТТ МТТ МТТ МТТ МТТ МТТ МТТ
13 ТЧ ТЧ ТЧ200-7 ТЧ ТЧ ТЧ ТЧ ТЧ ТЧ200С В2 ТЧ200С В2 ТЧ200С ТЧ ТЧ ТЧ35-10 ТЧ ТЧ35-7 ТЧ ТЧ ТЧ35С В2 ТЧ35С В2 ТЧ35С В2 ТЧ35С В2 ТЧ50 ТЧ50 ТЧ TCH TCH TCH U2 TCH TCH TCH U2 TCH TCH80-10 TCH U2 TCH T3 TCH U2 TCH U2 TCHI TCHI TCHI TCHI U2 TCHI U2 TCHI TCHI100-9 TCHI100S-8 TCHI-100S TK, 5 TK TK TK TK TK TK TK TK TK -1 TK TK235A-50-1-V-2 TKD TKD TKD TKD TL
14 TL TL TL TL TL TL TL T3 TL T3 TL U2 TL TL U2 TL TL U2 TL U2 TL U2 TL U2 TL TL U2 TL U2 TL U2 TL U2 TL U2 TL TL TL TL TL TL TL TL TL TL TL TL U2 TL U2 TL U2 TL U2 TL U2 TL, 46 TL U2 TL U2 TO TO TO TO125-12, TO125-12 , ТО125-12,5-11 ТО125-12, ТО125-12, ТО125-12, ТО125-12, ТО125-12, ТО125-12, ТО125-12, ТО125-12,5-15 ТО125-12,5-5 -3 TO125-12,5-6-2 TO125-12,5-9 TO TO TO TO
15 TO TO TO TO TO TO TO TO TO325-12,5-10 TO325-12, TO325-12 , TO325-12, TO325-12, TO325-12, TO325-12, TO325-12,5-13 TO325-12, TO325-12, TO325-12, TO325-12, TO325-12, TO TO TO TO TO TO К ДО К ДО К ДО К ТС TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS TS
31 ОМ-1,25 / 10 ОМГ-10 / 27,5 ОМП-10/10 ОСМ ОСМ / 110 ОСМ / 12 ОСМ / 14- 14 OSM / 24 OSM / 36 OSM / 42 OSM / 5 OSM / 5-110 OSM / 5-220 OSM / 5-24 OSM / 5-29 OSM / 5-42 OSM / 82-82 OSM / 110 OSM / 12 OSM / 24 OSM / 36 OSM / 42 OSM / 5 OSM1-0.1 OSM / 110 OSM / OSM / OSM / OSM / 12 OSM / 24 OSM / 36 OSM / 42 OSM / OSM / 5 OSM / 5-12 OSM / OSM / OSM / 5-130 OSM / 5-14 OSM / 5- 29 OSM / 5-42 OSM / 82-82 OSM / OSM / 12 OSM / 24 OSM / 36 OSM / 42 OSM / 5 OSM / 5-12 OSM / OSM OSM / 110 OSM / 12 OSM / 24 OSM / 36 OSM / 42 OSM / 5 OSM / 5-110 OSM / 5-130 OSM / 5-29 OSM / 5-56 OSM / OSM / 12
32 OSM / 24 OSM / 36 OSM / 42 OSM / 5 OSM / OSM OSM / OSM / 12 OSM / 14-14 OSM / 15-24 OSM / 24 OSM / 29-29 OSM / 36 OSM / 42 OSM / 5 OSM / 5-110 OSM / 5-12 OSM / 5-130 OSM / 5-14 OSM / OSM / 5-29 OSM / 5-56 OSM / 12 OSM / 24 OSM / 36 OSM / 42 OSM / 5 OSM1-0.4 OSM / OSM / 12 OSM / 24 OSM / OSM / 36 OSM / 42 OSM / 5 OSM / 5-110 OSM / 5-12 OSM / 5-130 OSM / 5-24 OSM / 5-29 OSM / 5-42 OSM / 5-56 OSM / OSM / 12 OSM / 24 OSM / OSM / 36 OSM / OSM / 5 OSM / 5-12 OSM / OSM OSM / OSM / OSM / 12 OSM / OSM / 220-5 OSM / 24 OSM / 29-29 OSM / 36 OSM / 42 OSM / 5 OSM / 5-220 OSM /
33 OSM / 5-24 OSM / 29-29 OSM / 5-42 OSM1-1.0 OSM1-1.0 M OSM / OSM / 12 OSM / 220 OSM / 24 OSM / 36 OSM / 42 OSM / 5 OSM / 5-110 OSM / OSM / OSM / 12 OSM / OSM / 24 OSM / 29-29 OSM / 36 OSM / 42 OSM / 5 OSM / 5-110 OSM / OSM / OSM1-1.6 OSM / OSM / OSM1-2.5 OSMS-0.05 OSMS-0.16 OSMS-0.25 OSMS-0.4 OSO / 12 OSO OSS-0.04 OSS OSS-0.1 OSS-0.16 OSS-0.25 OSVR OSVR OSVR OSVR OSVR1-0.4 OSVR OSVR1-1.0 P- 94 POS-1.25 POS-1.25R POS-2 POS-2.25 POS-2.25R POS-3 POS-4 PR11 RLND.1-10B / 400 RLND B / 400 SHGS-5805 SHR11 SOS-1 SOS-2 SOS-3 SOS -4
34 Т / 5 Т / 5 Т / 5 ТА ТА ТА ТА ТА ТА ТА В ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА В ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА
35 ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА В ТА ТА В ТА ТА ТА ТА ТА В ТА ТА ТА В ТА ТА ТА ТА ТА ТА ТА ТА ТА ТА В ТАН ТАН ТАН ТАН ТАН ТАН 1-127 / ТАН ТАН
36 ТАН К ТАН ТАН ТАН ТАН ТАН / ТАН ТАН 27-127 / ТАН К ТАН К ТАН ТАН К ТАН ТАН ТАН ТАН К ТАН ТАН ТАН ТАН ТАН ТАН В ТАН ТАН ТАН ТАН ТАН ТАН ТАН ТАН К ТАН ТАН ТАН ТАН ТАН ТАН ТАН ТАН ТАН ТАН ТАП-25 TBS2-0.1 TBS2-0.1 UZ-220/110 TI-118V TI-205V TI-224V TI-5 60V TI-5-30V TI-5-32V TI-5-56V TI-5-66V TI-5-67V TI-5 -71V TI-5-73V TI-5-87V TI-5-90V TIG-10 TIG-12 TIG-39 TIG-41 TIG-4-32 TIG-4-38 TIG-4-47 TIG-45
40 TN TN4-127 / TN TN TN TN TN TN TN TN K TN TN TN TN TN TN TN TN TN55-127 / TN TN TN TN V TN TN K TN TN TN58-127 / TN TN TN60-127 / TN TN TN61-127 / TN TN TN K TN TN TN K TO TO TO TO V TO V TO V TO TO TO TO V TO V TOL-19 TOL-30 ТОЛ-57 ТОТ-13 ТОТ-14 ТОТ-140 ТОТ-159 ТОТ-17 ТОТ-19
43 TPP TPP TP P TPP V TPP TPP V TPP K TPP TPP TPP V TPP TPP V TPP TPP TPP TPP V TPP V TPP TPP V TPP TPP TPP K TPP V TPP TPP / TPP V TPP TPP V TPP TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP TPP TPP V TPP V TPP V TPP V TPP V
44 TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP TPP V TPP V TPP V TPP V TPP V TPP V TPP V TPP TPP TPP TPR13-26 TPR13-2V TPR13 -44V TPR13-49V TPR13-51V TPR16-8V TR10 TR TR TR V TR TR TR TR TR TR TR TR V TR TR TR V TR TR TR TR TR V TR TR TR TR V TR TR TR TR TR V TR TR TR TR TR TR V TR TR V TR TR V TR TR
48 SHDA-6 SHDR-711 SHDR-721 SL V SL V SL V SL-261TV 110V SL V SL V SL V SL V SL V SL V SL V SL-569MU2 110V SL- 571KMU2 24V SL-621M 110V SL-621MU2 110V SM SM SM SM SM SM SM SNBMT TGP-3 TGP-3A TGP-5 UAD-12F UAD-32 UAD-32F UAD-34 UAD-34F UAD-52F UAD-54 UAD -54F UAD-72F Категория: Трансформаторы вращающиеся VT-2 I KL0 VT-2 I KL0 VT-2 I KL0 VT-2 I KL0 VT-2 I KL0 VT-2 KL.0 VT-2A-LSH VT-2A-LSH VT-2A-LSH VT-2A-LSH VT-2A-LSH VT-2A-LSH VT-2A-LSH VT-2A-LSH VT-2A-LSH VT-2A- LSH VT-3A / 026 / VT-3A LSH KL.0 VT-3A LSH KL.1 VT-3A LSH KL.2 VT-3A LSH KL.1 VT-3A LSH KL.2 VT-5 KF KL. А VT-5 LSH
Moje radno napajanje “labratorijskim” napajanjem koristi se više od 20 godina.Ponovno popravljajući to nakon ekstremnih opterećenja, došao sam do zaključka da je potrebna podesiva Strujna zaštita. Prije otprilike 5 godina razvio sam krug napajanja na čipu K142ENZA i od tada sam zaboravio na njegov popravak. Предложени струйни круг за напряжением (PSU) могут быть службы као лабораторийски извор напона с ограничением регулирования напона от 3 … 30 В, или као пняц с подесивом струйом набоя батареи (AB).
Sl. 1. Схема Шемацкого PSU-a
Čip K142ENZA поднесите стабилизатор напряжения к своему устройству, чтобы защитить вас от прекомфортной струи и воды от 3 до 30 V при использовании струи 1 A.Dopunivši ga pojačalom snage na tranzistoru VT1 i podesivim zaštitnim krugom streje, dobivamo univerzalno pouzdano napajanje.
Транзистор VT1 представляет собой “поясное снаряжение” излазного транзистора микро круглого и омогенного вам да постинет излизнутая струя до 15 А, и находится на расстоянии 15 А, и находится на расстоянии 100 Вт. 2 с добром вентиляции. Poželjno je prisilno puhanje ventatora.
Strujni upravljački krug djeluje na sljedeći način.Када струя тече кроз отпорник R2, пад напона кроз ньега кроз раздъельник напона R3-R4 и эмиттерский спусковой механизм VT2 djeluje na ulaz zaštitnog kruga DA1. Отпорник R3 ограничива максимальную струю исключаемого защищите. Smanjivanjem R3 povećavamo maksimalnu vrijednost Struje kod koje se aktivira zaštita. Отпорник R4 поставля zaštitni prag.
Ako se предлагe da se PSU kao labratorijski, preoručljivo je odabrati ulazni napon od oko 40 V. Istodobno je za PSU potreban raspon podešavanja napona od 3 do 30 V.Treba imati na umu da će se pri velikojstruji opterećenja i malom izlaznom naponu rasipati snaga jednaka VT1. : P p = (U в – U излаз ) I n (W).
Стога, ако нису потребни высокие излазни напони, пожелйно е сманжити улазни напон на 20 … 25 В.
Излазни напон надгледа с вольтметром. Za kontrolu struje možete uključiti ampermetar. Отпорник R4 требуется биты опремлен скалом калибраном од найманье заститне струйе (имам 20 мА) до максимума.Kao R4 можете использовать višestruki okret или bilo koji other otpornik s vernier uređajem.
Код товара по запросу: – Klizni otpornici R4 i R5 postavljeni su na na минимум; – AB je povezan prema polaritetu; – napajanje se uključuje; – регулятор напряжения (R5) поставля максимальную мощность. Nema Struje; – регулятор струи (R4) postupno povećava Struju do željene vrijednosti; – регулятор напряжения свода на минимум док сие струя не по возможности сманживать; – регулятор напона напокон поставля потребну струю пунженя.
Ako je ovaj PSU opremljen timerom koji ga isključuje nakon time potrebnog za punjenje baterije, dobit ćete automatski punjač.
Düşük gürültülü op-amp geniş bant düjük 2Volta 2 2101,8-1
KF1407UD4 KF1407UD4A KR1407UD4
b / a b / a TAB1042
Dörtlü düşük amp;5-6 В)
F08.16-1 F08.16-1 238.16-3
1408UD1 KR1408UD1
LM143 LM343D
Yüksek voltajlı op amp (E =
)
14-10 201,14-1
1408UD2 KR1408UD2
MA747C
Dahili frekans eşitleme ve çıkış kısa devre korumalı çıkış kısa devre korumalı çıkış kısa devre korumalı çıkış kısa devre korumalı çift op amp
201,14-10408000
201,14-10407
201,14-10409
201,14-10407
201,14-10407 900,14 -G KR1409UD1A-G
CA3140 CA3140S
Küçük Iin ile OA = 50 па (biMOS)
3101,8-2 2101,8-1 201,14-1
K1416000AB1
4 düşük gürültülü geniş bant op ampifikatör
402.16-6
1417 UDA13
Hassas dc ön yükseltici, Ucm = 50 мкВ, Udr = 0,5 мкВ / derece
3101,8-1
M1417UD20 9000 opera7
0006
201,14-10
1417UD64A-B
Operasyonel ampifikatör
401.14-5
N1420UD1
SE5539
Op-hı К = 350
Н04.16-2В
N1420UD2
Операционный усилитель yüksek hızlı, geniş bant
Н04.16-2В
1422UD1
MA791
MA791
Güikatl
ICL7612
Programlanabilir düşük gerilim op-amp, CMOS, E = 1-5 V
3101.8-2
K1423UD2A-V
ICL7621
CMOS evrensel düş 9-5,5 В
3101.8-2
M1423UD3A-B
4 канала программируемого усилителя
201.16-10
KR1426UD1
NIM2034D
26
NE5517
Akım çıkışı ve iki emitör takipçisi olan çift düzenlenmiş op-amp
2103.16-8
K1429UD1
L272
110 2düş.9-5
B1432UE1A-V
Geniş bant yüksek hızlı arabellek ampifikatörü, K = 1, F = 200 МГц, V = 1000 В / мкс
1433
OUD0005
1433 = 5 мВ, Iin = 15 мкА, K> 15000, Ft> 150 МГц, V> 160 В / мкс, E = 15 В, kısa çökelme süreli
4116.8-3
KR1434UD1A-V
SS1101A
Normalleştirilmiş gürültü tabanına sahip 2 op amfi
201,14-1
KR1443UD1
b / a
Dahili frekans eşitleme ve yüksek kazançlı amp; üşökanall.Güç kaynağı – geniş voltaj aralığına sahip iki kaynak. 300V’a kadar Ucc, -15V’a kadar Ucc1, + 15V’a kadar Ucc2.
MULTIWATT-15
1460UD2R
TCA0372
ift güçlü operasyonel ampifikatör, çıkış akımı 1A.
DIP-8
1464UD1R
LM358
Подъемный усилитель
DIP-8
1467UD1R
LM158
00078-1
1467UD2R
LM124
Dörtlü operasyonel ampifikatör
201,14-10
1473UD1T
OP27A
Düşplük Gültülük
5,5 дюймов, прозрачные конверты упаковочного листа, гладкая поверхность, 1000 кол-во Бесплатная доставка Упаковка и доставка iesinfante, конверты и почтовые отправители
, прозрачные конверты для упаковочного листа 7,5 дюймов x 5,5 дюймов, прозрачные конверты, без печати, 1000, бесплатная доставка
7.Конверты с прозрачным упаковочным листом 5 “x 5,5”, гладкая поверхность, 1000 шт. + Бесплатная доставка. Это значительно сокращает путаницу с заказами относительно того, что было получено, а что нет. Эта информация используется для внутренних целей и не будет передана третьим лицам. Бумажный вкладыш: 70 г / м2, белый .. Состояние: Новое: новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. Просмотреть все определения условий : Цвет передней панели: : Прозрачный , Страна / регион производства: : Китай : Характеристики: : Устойчивость к проколам и клейкое покрытие , MPN: : PLE-PF705-1 NEW : Тип упаковки: : 1000 / Cs , Торговая марка: : УпаковкаПоставка По почте : Длина: : 7,5 , Полезные внутренние размеры: : 7 дюймов x 5 дюймов : Ширина: : 5,5 , Размеры товара: 7,5 дюймов x 5,5 дюймов : Модель: : Конверты упаковочного листа , Цвет задней части: : Белый : UPC: Есть не применяется ,。
