Микросхемы ТТЛ (74…).
На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие tзд,р,ср.= 13 нс. и среднее значение тока потребления Iпот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.
Для обеспечения выходного напряжения высокого уровня U1вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.
| ТТЛ серия | Параметр | Нагрузка | ||||
|---|---|---|---|---|---|---|
| Российские | Зарубежные | Pпот. мВт. | tзд.р. нс | Эпот. пДж. | Cн. пФ. | Rн. кОм. |
| К155 КМ155 | 74 | 10 | 9 | 90 | 15 | 0,4 |
| К134 | 74L | 1 | 33 | 33 | 50 | 4 |
| К131 | 74H | 22 | 6 | 132 | 25 | 0,28 |
| К555 | 74LS | 2 | 9,5 | 19 | 15 | 2 |
| К531 | 74S | 19 | 3 | 57 | 15 | 0,28 |
| К1533 | 74ALS | 1,2 | 4 | 4,8 | 15 | 2 |
| К1531 | 74F | 4 | 3 | 12 | 15 | 0,28 |
При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов.
При совместном применении микросхем серий К155 и К555 помехи невелики.
| Нагружаемый выход |
Число входов-нагрузок из серий | ||
|---|---|---|---|
| К555 (74LS) | К155 (74) | К531 (74S) | |
| К155, КM155, (74) | 40 | 10 | 8 |
| К155, КM155, (74), буферная | 60 | 30 | 24 |
| К555 (74LS) | 20 | 5 | 4 |
| К555 (74LS), буферная | 60 | 15 | 12 |
| К531 (74S) | 50 | 12 | 10 |
| К531 (74S), буферная | 150 | 37 | 30 |
Выходы однокристальных, т.
| Параметр | Условия измерения | К155 | К555 | К531 | К1531 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Мин. |
Тип. | Макс. | Мин. | Тип. | Макс. | Мин. | Тип. | Макс. | Мин. | Макс. | ||
| U1вх, В схема |
U1вх или U0вх Присутствуют на всех входах | 2 | 2 | 2 | 2 | |||||||
| U0вх, В схема |
0,8 | 0,8 | 0,8 | |||||||||
| U0вых, В схема | Uи.п. |
0,4 | 0,35 | 0,5 | 0,5 | 0,5 | ||||||
| I0вых= 16 мА | I0вых= 8 мА | I0вых= 20 мА | ||||||||||
| U1вых, В схема |
Uи. п.= 4,5 В |
2,4 | 3,5 | 2,7 | 3,4 | 2,7 | 3,4 | 2,7 | ||||
| I1вых= -0,8 мА | I1вых= -0,4 мА | I1 вых= -1 мА | ||||||||||
| I1вых, мкА с ОК схема | U1и.п.= 4,5 В, U1вых=5,5 В | 250 | 100 | 250 | ||||||||
| I1вых, мкА Состояние Z схема |
U1и.п.= 5,5 В, U1вых= 2,4 В на входе разрешения Е1 Uвх= 2 В | 40 | 20 | 50 | ||||||||
| I0вых, мкА Состояние Z схема |
U1и. п.= 5,5 В, Uвых= 0,4 В, Uвх= 2 В |
-20 | -50 | |||||||||
| I1вх, мкА схема | U1и.п.= 5,5 В, U1вх= 2,7 В | 40 | 20 | 50 | 20 | |||||||
| I1вх, max, мА | U1и.п.= 5,5 В, U1вх= 10 В | 1 | 0,1 | 1 | 0,1 | |||||||
| I0вх, мА схема |
U1и.п.= 5,5 В, U0вх= 0,4 В | -1,6 | -0,4 | -2,0 | -0,6 | |||||||
Iк. з., мА | U1и.п.= 5,5 В, U0вых= 0 В | -18 | -55 | -100 | -100 | -60 | -150 | |||||
К155ТВ1, КМ155ТВ1 – J-K триггер.
Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.
Как добавить наш сайт в исключения AdBlock
QRZ.RU > Технические справочники > Справочник по отечественным микросхемам. > Параметры интегральных микросхем 155 серии > К155ТВ1, КМ155ТВ1 – J-K триггер.
class=”small”>
Навигатор: QRZ. RU > Радиолюбительская
справочники > Справочник по отечественным микросхемам
|

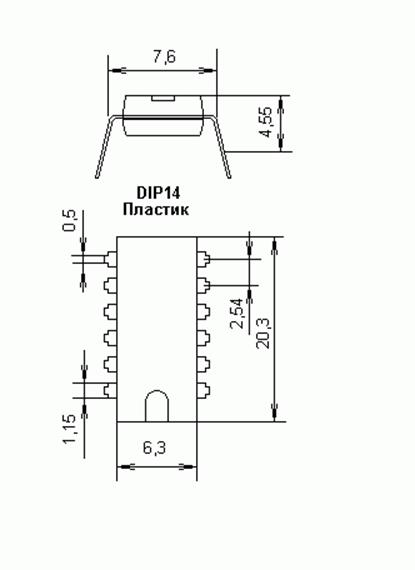

Корпус ИМС К155ТВ1
Корпус ИМС КМ155ТВ1
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература
Микросхема представляет собой два независимых тактируемых J-K триггера с установкой в 0 и 1. Считывание информации с входов J и K происходит во время положительного перепада на входе С, а на выходы она передается во время отрицательного перепада. наличие низкого уровня на входах R и S одновременно дает неопределенное состояние на выходах. Логические уровни на J и K не должны изменяться, пока на С высокий уровень. Если соеденить выводы J и K триггер будет работать как обычный счетный (делить частоту на 2).
Корпус К155ТВ1 типа 201.14-2, масса не более 1 г и у КМ155ТВ1
типа 201.14-8, масса не более 2,2 г.
Корпус ИМС КМ155ТВ1
Условное графическое обозначение
1 – свободный;
2 – вход R;
3-5 – входы J1-J3;
6 – выход Y2;
7 – общий;
8 – выход Y1;
9-11 – входы K1-K3;
12 – вход C;
13 – вход S;
14 – напряжение питания;
Электрические параметры
| 1 | 5 В 5 % | |
| 2 | Выходное напряжение низкого уровня | не более 0,4 В |
| 3 | Выходное напряжение высокого уровня | не менее 2,4 В |
| 4 | Напряжение на антизвонном диоде | не менее -1,5 В |
| 5 | Входной ток низкого уровня     по входам 3-5,9-11     по входам 2,12,13 |
  не более -1,6 мА не более -3,2 мА |
| 6 | Входной ток высокого уровня | не более 0,04 мА |
| 7 | Входной пробивной ток | не более 1 мА |
| 8 | Ток короткого замыкания | -18. ..-55 мА |
| 9 | Ток потребления | не более 20 мА |
| 10 | Потребляемая статическая мощность | не более 105 мВт |
| 11 | Время задержки распространения при включении | не более 40 нс |
| 12 | Время задержки распространения при выключении | не более 25 нс |
| 13 | Тактовая частота | не более 15 мГц |
Зарубежные аналоги
SN7472N, SN7472J
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. – М.:ИП РадиоСофт, 1998г. – 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. “НТЦ Микротех”, 1998г.,376 с. - ISBN-5-85823-006-7
Навигатор: QRZ. RU > Радиолюбительская
справочники > Справочник по отечественным микросхемам
|
логических микросхем. Часть 9. Триггер JK
Рассказ о триггере JK и простых экспериментах по изучению его работы.
В предыдущих частях статьи были описаны триггеры типа RS и D. Этот рассказ будет неполным, если не упомянуть Jk триггер . Как и D-триггер, он имеет расширенную логику ввода. В 155 серии это микросхема К155ТВ1, изготовленная в корпусе ДИП-14. Его распиновка, или как сейчас говорят, распиновка (от англ. PIN – штырь) показана на рисунке 1а. Зарубежные аналоги SN7472N, SN7472J.
Если какой-либо вывод не используется в конкретной схеме, то вполне допустимо его просто не показывать, как показано на рисунке 1б.
Описание и назначение выводов
Триггер К155ТВ1 имеет прямой и инверсный выходы. На рисунке это выводы 8 и 6 соответственно.
Назначение их такое же, как и у рассмотренных ранее триггеров типа Д и РС. Обратный выход начинается по малому кругу.
На входах R и S триггер работает так же, как простой триггер RS. Рабочий уровень для этих входов низкий, на что указывают кружки у основания клемм. Как и у D-триггера, эти входы являются приоритетными: появление и удержание низкого уровня на одном из них запрещает остальные входы, а короткий отрицательный импульс переводит триггер в соответствующее состояние до следующего импульса на входе С.
Вход C синхронизирован. При работе триггера в счетном режиме он играет роль информационного — именно на него поступают счетные импульсы. В режиме приема и хранения информации выполняет функции часов, назначение его аналогично аналогичному входу Д-триггера, но логика работы несколько иная и определяется состоянием входов JK.
Рисунок 1. Цоколёвка микросхемы К155ТВ1.
J и K являются входами управления триггером. Их объединяют по схеме 3И, что обозначается символом & – логическая И.
на графическом обозначении. Довольно часто эти входы просто соединяются в схемах между собой, получается, что у него есть один вход J и один вход K. Некоторые серии микросхем имеют еще и триггеры JK, их еще называют TB1, но в отличие от серии 155 они имеют по одному входу J и K. Логика работы по этим входам точно такая же, как и у К155ТВ1, но собирать вместе 3 логических сигнала высокого уровня не нужно. Примером таких микросхем могут служить, например, К176ТВ1, К561ТВ1, К1564ТВ1.
Изучение логики триггера JK
Чтобы узнать больше о работе триггера JK, нужно просто включить его, как и в предыдущей статье, на макетной плате и вручную подать входные сигналы. Действительно, согласитесь, можно выучить наизусть самоучитель по игре на гитаре или баяне, но не взяв в руки инструмент, играть не научишься. Так же и в случае с микросхемами: пока не проведешь простейшие эксперименты, сложно будет понять смысл работы.
В качестве входных сигналов, так же, как и при изучении триггера D, будем использовать проволочную перемычку, соединенную с общим проводом.
Схема проверки JK-триггера К155ТВ1 представлена на рисунке 2.
Рисунок 2. Проверка JK-триггера К155ТВ1.
Напряжение питания подается как обычно на 14 и 7 выводы микросхемы, что указано на схеме в виде проводников со стрелками.
Для визуального наблюдения за состоянием триггера к его выходам подключены светодиодные индикаторы, прямой и инверсный. Такой же индикатор подключен к входу С. Свечение светодиода свидетельствует о наличии уровня логической единицы (2,4…5В) на этом выходе. На входе С будет отображаться уровень выходного сигнала генератора импульсов, подключенного ко входу С. Конечно, состояние входов и выходов на такой низкой частоте вполне можно наблюдать обычным вольтметром, но это не очень удобно.
Срабатывание триггера JK на RS – входах
Хотя схема оказалась очень простой, перед включением, как обычно, следует проверить ее на наличие ошибок, КЗ и обрывов: даже просто включить питание в обратном направление может привести микросхему в негодность.
Это правило следует помнить и применять во всех подобных случаях, даже если это просто электрическая цепь без полупроводниковых приборов.
Так что включай. При первом включении должен гореть один из светодиодов на выходе, что неизвестно. Это связано с переходными процессами при включении. Теперь подадим низкий логический уровень, используя вышеупомянутую проволочную перемычку, попеременно на входы R и S. При этом светодиоды на выходе должны попеременно переключаться, показывая состояние триггера. Такой режим работы называется асинхронным — он не требует дополнительных стробирующих (разрешающих, тактовых) сигналов.
Не обязательно одновременно подавать низкий уровень непосредственно на входы R и S: это состояние считается запрещенным для триггера. Хотя это и не приведет к необратимым последствиям в виде выхода микросхемы из строя, состояние выходов в этом случае будет неизвестно, что не соответствует логике работы триггера. Если все нормально, то можно переходить к экспериментам по изучению работы триггера на входах JK.
Что произойдет, если на входы JK с помощью перемычки подается провод низкого уровня? Вообще ничего: триггер сохранит предыдущее состояние, которое будет видно по свечению индикаторов. Для того чтобы эти входы повлияли на состояние триггера, необходимо подать на вход С импульсы от генератора, схема которого показана на рисунке 3. Для его сборки необходима дополнительная микросхема К155ЛА3. Частота повторения импульсов и длительность должны быть такими, чтобы был возможен визуальный контроль состояний триггера.
Рисунок 3. Тактовый генератор.
Работа триггера JK в счетном режиме
Если входы JK подключены, как показано на рисунке 2а, то триггер будет работать в счетном режиме: состояние триггера будет меняться с каждым входным импульсом. Резистор R4 показан на схеме пунктиром – его можно не ставить, т.к. неподключенные входы еще находятся в состоянии логической единицы. Основное назначение этого резистора – защита от помех через входы JK.
Временная диаграмма триггера JK показана на рисунке 2б, и она очень похожа на аналогичную диаграмму триггера D. Основное отличие состоит в том, что состояние триггера меняется не из-за положительной разности уровней на входе С, а из-за отрицательной – при изменении уровня входного импульса с высокого уровня на низкий.
Легко видеть, что частота импульсов на выходе триггера ровно в два раза ниже частоты входных импульсов. Поэтому триггеры в счетном режиме часто используют как делители частоты на два. Два включенных последовательно триггера будут делить частоту на четыре, а три триггера уже на восемь, и так далее по степени 2.
Если требуется делитель частоты с нечетным коэффициентом деления, то используется несколько триггеров с обратными связями, но об этом будет в следующей части статьи про счетчики и формирователи импульсов.
Из всего вышесказанного можно сделать вывод: если входы JK одновременно находятся в состоянии логической единицы (высокий уровень), то триггер работает в счетном режиме.
Это означает, что при каждой отрицательной разности уровней на входе C состояние триггера меняется на противоположное.
Инициирование срабатывания на входах JK
Что произойдет, если на входах JK присутствует уровень логического нуля? Для проверки этого достаточно хотя бы один вход JK (напомним, что К155ТВ1 имеет 3 входа J и 3 K, объединенные по схеме 3I) соединить с общим проводом. Но можно подключить к общему проводу и все входы JK, это уже непринципиально. По светодиодным индикаторам видим, что тактовые импульсы идут, а состояние триггера не меняется. В состоянии, когда логический ноль на входах J и K, JK – триггер находится в режиме хранения информации.
Осталось рассмотреть два случая. Первый случай — это когда на входе J высокий уровень, а на входе K низкий уровень. В этой ситуации триггер на входе С устанавливается в единичное состояние – загорается индикатор HL3, подключенный к прямому выходу триггера. HL2, конечно, окупается.
Если состояние входов JK в дальнейшем не изменится, то каждый импульс на входе C также будет стремиться установить триггер в единичное состояние, хотя он уже в нем находится. В этом случае говорят, что на входе C предыдущее состояние триггера в этом случае просто подтверждается.
Второй случай, когда вход J равен нулю, а вход K равен единице. В этом состоянии на входах JK первый импульс на входе С, триггер будет установлен в ноль (сброс) – индикатор HL3 погаснет, а HL2 включится. Если состояние входов JK не меняется, то вход C также подтверждает состояние, как описано выше, только на этот раз нулевое.
Итак, чтобы легче было запомнить, резюмирую: две единицы на входах JK – это счетный режим. Подразумевается, что условие 3I выполняется для входов JK: по одному на всех трех входах J и по одному на всех трех входах K.
Два нуля на входах JK – режим хранения информации: импульсы на входе C состояния триггера не могут быть изменены. Для получения такого состояния достаточно, чтобы хотя бы на одном входе J и хотя бы на одном входе К был уровень логического нуля.
В случае, когда на всех трех J-входах высокий уровень, триггер устанавливается в одиночное состояние. При этом хотя бы на одном из 3-х входов К должен быть низкий уровень.
Для сброса триггера хотя бы на одном из входов J должен присутствовать ноль, а на всех трех входах K должна удерживаться единица.
Все, что было написано выше, можно найти в таблице истинности для триггера К155ТВ1, которая представлена на рисунке 4.
Рисунок 4. Таблица истинности для микросхемы К155ТВ1.
Триггеры различных типов применяются также как элементы счетных устройств, или просто счетчиков, а также формирователей импульсов. Об этом пойдет речь в следующей части статьи о логических схемах.
Продолжение статьи: Логические микросхемы. Часть 10. Как избавиться от дребезга контактов
