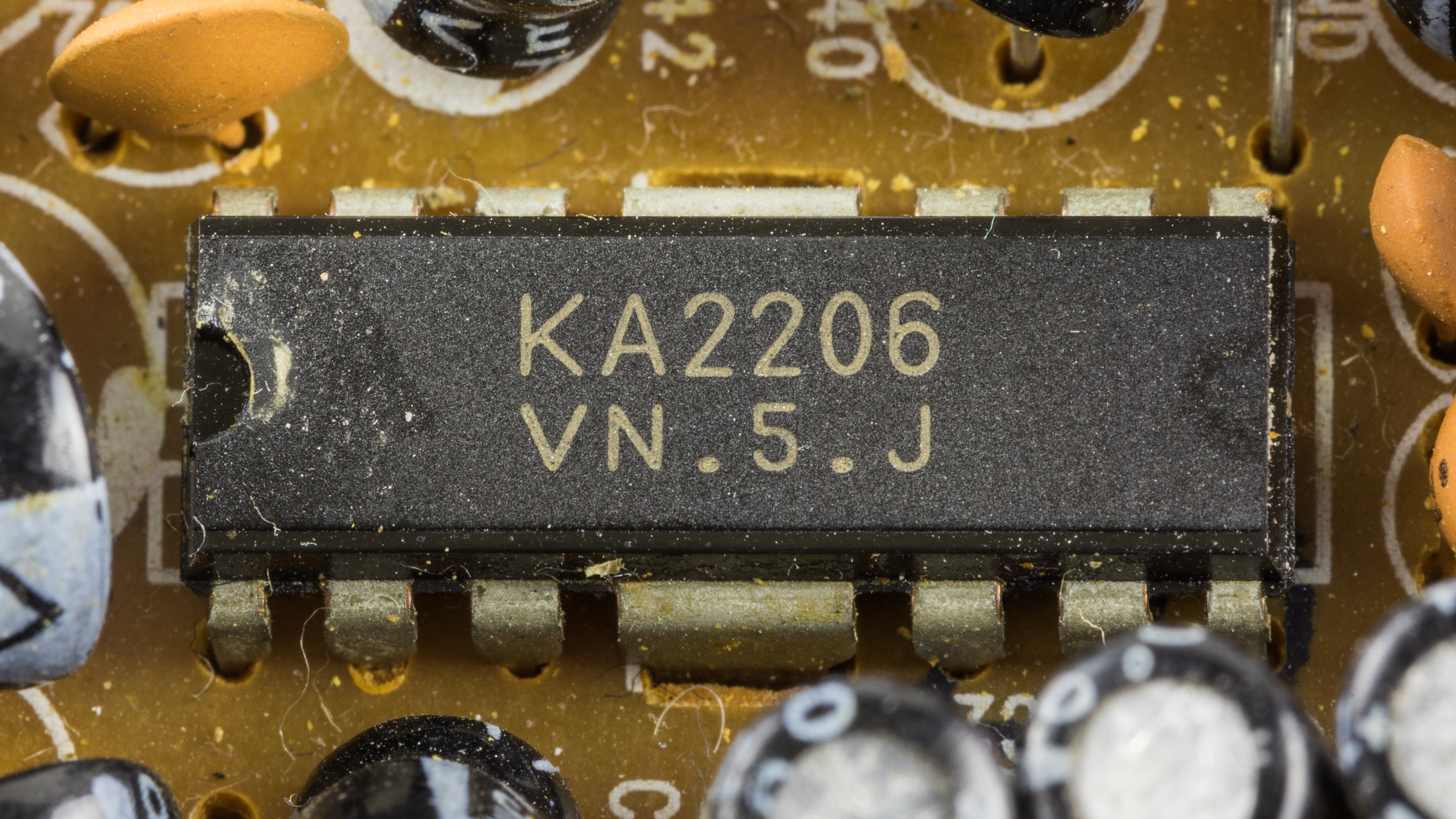

⚡️Усилитель звука на КА2206 микросхеме

На чтение 4 мин Опубликовано Обновлено

Эта микросхема ранее широко использовалась в недорогой переносной радиоаппаратуре производства неизвестных героев китайского социалистического труда.

Сделанные в кустарных условиях переносные радиоприемники и магнитолы, имея привлекательный дизайн, нередко «разваливались» в первый год эксплуатации, о чем на страницах радиолюбительских изданий было сказано немало. Не подлежащие ремонту по экономическим или иным причинам радиотехнические изделия «младшего брата» нередко попадали в радиолюбительские арсеналы «на запчасти».

Если усилитель в тех аппаратах был реализован на микросхеме КА2206 или аналогах, то после разборки эти микросхемы нередко оседали на долгие года мертвым грузом, поскольку эта микросхема параметрами не блещет, и найти ей достойное применение проблематично. Чтобы эта микросхема усилитель звука не лежала просто так, как бриллианты в бабушкином сундучке, ей все же можно найти достойное применение, а именно построить на ее основе одноканальный монофонический мостовой усилитель мощности звуковой частоты (УМЗЧ).

На рис.1 показана принципиальная схема такого усилителя. Схема отличается от типовой [1] тем, что на выходе усилителя отсутствуют разделительные конденсаторы, благодаря чему низкие частоты передаются на динамическую головку без потерь, что улучшает качество звучания. Этот усилитель предназначен для замены некачественных штатных УМЗЧ в телевизорах с размером экрана по диагонали до 42 см и в небольших носимых радиоприемниках и магнитолах.

При напряжении питания 15В усилитель звука для колонок развивает выходную мощность до 4 Вт на нагрузке 8 Ом без ограничения амплитуды сигнала. Как правило, штатные усилители в такой аппаратуре «хрипят» при выходной мощности всего лишь 0,5…1,5 В, оставляет желать лучшего и воспроизводимый ими диапазон частот. На фото показан вид на монтаж этого усилителя без установленного на микросхему теплоотвода. В рассматриваемой конструкции на микросхему устанавливается два теплоотвода. Первый припаивается к теплоотводящим фланцам микросхемы со стороны пайки.

Он представляет собой медную или латунную пластину размерами 60×30 мм. Теплоотводящие фланцы должны быть соединены с общим проводом. Второй теплоотвод представляет собой дюралюминиевый ребристый кубик с общей площадью охлаждающей поверхности 100… 150 см², который приклеивается к корпусу микросхемы теплопроводным клеем «Алсил-5» или «Радиал». Поверхность микросхемы и теплоотвода перед склейкой зачищают среднезернистой наждачной бумагой и обезжиривают ацетоном.

Микросхема имеет встроенную защиту от перегрева и коротких замыканий в нагрузке, но надо заметить, что работает она неэффективно. Возможно, существуют и пиратские версии этой микросхемы, где какая-либо защита отсутствует как «лишний» узел. Поэтому не стоит пренебрегать качественным охлаждением этой ИМС. В качестве резисторов R2, R3 и конденсаторов С 10.С11 использованы элементы, предназначенные для поверхностного монтажа (SMD типа), которые припаяны на плате со стороны пайки. При напряжении питания 12… 15В сопротивление нагрузки должно быть не менее 8 Ом.

При меньшем напряжении питания можно использовать динамические головки с сопротивлением 4 Ом. Если напряжение питания усилителя не будет превышать 9 В, то микросхему КА2206 можно заменить любой из следующего списка: DB1034-A, КА22061, LA4180, LA4182, LA4183, LA4190, L44192, LA4550, LA4555, LA4558. Эти микросхемы имеют одинаковую цоколевку и схему включения, но разные параметры. Если, например, вы собрали такой усилитель для колонок и заменили им «игрушечный» усилитель, выполненный на какой-либо микросхеме в корпусе DIP8-DIP16, установленной на плату без теплоотвода, стоящего на кухне небольшого телевизора, то не забудьте про динамическую головку.

Ее мощность должна быть не менее мощности, развиваемой усилителем. Если в цепи питания усилителя отсутствует дроссель LC-фильтра (часто вместо дросселя бывает установлена перемычка), то его нужно установить. Подойдет любой дроссель индуктивностью 20… 150 мкГн, рассчитанный на ток не менее 1 А. Также может потребоваться установить более мощный диод в выпрямителе, питающем УМЗЧ от обмотки ТДКС. Как правило, будет достаточно отечественного серий КД226, КД411 или аналогичного импортного.

Если вы заинтересовались этой конструкцией, то не стоит приобретать микросхему КА2206 специально. Эта микросхема не самый лучший представитель среди усилителей подобного класса. Например, заметно лучше работает усилитель мощности на отечественной микросхеме К174УН20 в мостовом включении [2], а недорогая «ширлотребовская» TDA2005 по основным параметрам оставит далеко позади и первую, и вторую. Рассмотренная конструкция создана именно для того, чтобы дать второе дыхание, второй шанс проявить себя бывшим в употреблении старым микросхемам.

Микросхема ka2206b схема включения | Домострой

Собирал очередной усилок на мелкой микросхеме, попалась мне кикросхема KA2206 Samsung. Я вытащил ее, когда то со старенького магнитофона китайского. В мафоне долбила она нормально, мы брали с собой его на стройку, на наш объект хватало с лихвой.

Ну, вот собрал я его и делюсь наработкой с вами

Краткая сводка о микросхеме
Напряжение питания: 6-15В, лучше не превышать 11В
Ток потребления: 55 мА
Входное сопротивление примерно: 30кОм
Диапазон воспроизводимых частот: 20…20000 Гц

Выходная мощность:
2х2,3 Вт при 4Ом при 9В КНИ 10%
2х1,3 Вт при 8Ом при 9В КНИ 10%

Схема стереоусилителя на KA2206

Перечень компонентов усилителя на KA2206

C1 = 2.2мФ
C2 = 470мФ
C3 = 100мФ
C4 = 100мФ
C5 = 150нФ
C6 = 100мФ
C7 = 100нФ
C8 = 100мФ
C9 = 100мФ
C10 = 1000мФ
C11 = 2.2мФ
C12 = 470мФ
C13 = 150нФ

Собрал я этот усилитель, буквально, за пол часа, это с протравкой платы. На микросхему был поставлен небольшой радиатор с того же магнитофона Все получилось довольно компактно. Трансформатор был вытащен с того же магнитофона. Все было помещено в небольшую коробочку, от какого-то старенького блока питания.

Ну наэтом все. Так же собирал я мостовую схему, но это уже в следующей статье

Схема взята из ДАТАШИТА. Если схема посягает на какие-то авторские права, либо вы являетесь автором и хотите что бы про вас знали, просьба написать мне

Данная микросхема широко применялась несколько лет назад (примерно в 2005 годах) в китайской звуковой аппаратуре, радиоприемниках и бумбоксах, кассетных магнитофонах. Микросхема относительно мощная для такого корпуса, из нее спокойно можно выжать 2.5 ватт на 2 канала или же при включении в мост микросхема выдаст порядка 4.7 ватт на 8 Ом’ную нагрузку. Диапазон питания микросхемы достаточно широкий, от 3 и до 12 вольт, конечно же при 3 вольтах вы не получите и одного ватта мощности.

Схема усилителя:

Схема содержит минимум деталей, резисторов нет вообще, для сборки данного усилителя нужны лишь пару конденсаторов. Печатную плату для усилителя рисовал в программе SprintLayout версии 5.0, скачать ее можно в конце статьи и выглядит она следующим образом:

На плате для удобства распаяны два разъема под тюльпаны, разъем питания и некоторые другие элементы. Кстати, на плате решил поставить диодный мост по питания, для того, чтобы случайно не спалить микросхему при подаче питания спутав полярность (то есть плюс и минус). Регулятор громкости решил не ставить, т.к. мощность усилителя не очень велика, громкость можно регулировать через источник звука (телефон или МР3 плеер).

В схеме нет конденсаторов по входу усилителя, я же на плате распаял по два конденсатора 1мкФх16В на левый и правый канал соответственно, лишними они точно не будут.

Вообще, в случае если плата разведена правильно, микросхема не нуждается в теплоотводе, но на всякий случай радиатор на корпус микросхемы я все же прилепил. Что подразумевается под правильной разводкой платы для данной микросхемы? поясню. У микросхемы с двух сторон есть два здоровых вывода, это так называемые теплоотводящие вывода и минус питания одновременно. Тепло отводится через эти два вывода и поэтому, желательно чтобы на месте пайки этих выводов было много фольгированного залуженного участка на плате. Я решил загнуть эти вывода наверх подпаял один конец провода на одну из лапок а второй конец провода на минус питания, радиатор посадил на лапки.

Видео работы усилителя:

файл печатной платы и Datasheet на микросхему (

KA2206B усилитель мощности звуковой частоты, выходная мощность которого 2,3 Вт (Rн=4 Ом) на канал или 4,7 Вт (Rн=8 Ом) в мостовом варианте подключения. Напряжение питания от 9 до 11 В (однополярное). По материалам сайта rcl-radio.ru .

Смотрите также последние радиоэлектронные схемы

На ИМС TDA7050 можно собрать простой усилитель для наушников. Схема усилителя на TDA7050 практически не содержит внешних элементов, проста в сборке и в настройке не нуждается. Диапазон питания усилителя от 1,6 до 6 В (3-4 В рекомендуемое). Выходная мощность в стерео варианте 2*75 мВт и в мостовом варианте включения 150 мВт. Сопротивление нагрузки в стерео варианте усилителя […]

На рисунке показана схема простого преобразователя на ИМС LM2586. Основные характеристики DC-DC интегрального преобразователя LM2586: Входное напряжение от 4 до 40 В Выходное напряжение от 1,23 до 60 В Частота преобразования 75 … 125 кГц Собственный ток потребления не более 11 мА Максимальный выходной ток 3 А Схема содержит минимальный набор внешних элементов, ИМС LM2586 необходимо установить на […]

На рисунке показана схема усилителя собранного на ИМС LM2877. Усилитель имеет минимальное кол-во внешних элементов, после сборки в настройке не нуждается. Основные технические характеристики усилителя на LM2877: Напряжение питания 6 … 24 В (однополярное) или ±3 … 12 В (двухполярное) Выходная мощность 4 … 4,5 Вт на канал при напряжении питания 20 В и сопротивлении нагрузки 8 […]

Схема преобразователя основана на ИМС LT1070. Схема содержит минимальный набор внешних элементов, проста в сборке. Регулировка выходного напряжения осуществляется подбором сопротивлений R1 и R2. Дроссель L1 рекомендуемы по даташиту PE-92113 , но можно применить другой на номинальный ток 1А, индуктивностью 150 мкГн.Источник — lt1070ck.pdf

Интегральные микросхема STK082 проихзводства фирмы Sanyo выполнена в корпусе SIP10 и представляют собой усилитель мощности низкой частоты в гибридном исполнении. ИМС STK082 предназначена для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса с двухполярным питанием. В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке. Основные технические характеристики: Максимальное напряжение питания ± 43 […]

На рисунке показана схема простого усилителя с выходной мощностью 5,8 Вт на канал, усилитель основан на ИМС KA2211 (Samsung). Характеристики ИМС KA2211: Максимальное напряжение питания 25 В Номинальное напряжение питания 13,2 В Рекомендуемый диапазон питающего напряжения 10…18 В Выходная мощность 5,8 Вт на канал КНИ при Rн=4 Ом при максимальной мощности 5,8 Вт … 10 % […]

ИМС MAX4295 представляет собой аудиоусилитель класса D, что дает преимущество в плане энергопотребления при работе от аккумуляторных батарей, поэтому ИМС MAX4295 идеально подойдет для контроля скорости и направления вращения миниатюрных двигателей постоянного тока. На модифицированную схему усилителя ЗЧ вместо входного аудио сигнала подается постоянное напряжение с потенциометра R1. Полное сопротивление потенциометра соответствуют максимальным оборотам двигателя, середина […]

На рисунке показана схема простого усилителя класса АВ на ИМС TDA2002. Усилитель на ИМС TDA2002 имеет минимальный набор внешних элементов, после сборки в настройке не нуждается. TDA2002 имеет защиту от КЗ и тепловую защиту. При напряжении питания 16 В и нагрузке 2 Ом усилитель может достигать до 10 Вт выходной мощности. Напряжение питания может быть в пределах […]

ИМС L5970D — импульсный DC-DC преобразователь, используется в понижающих, повышающих и инвертирующих преобразователях с использованием минимального количества внешних элементов. Основные особенности преобразователя: входное напряжение от 4.4В до 36В; низкое потребление тока в отсутствие нагрузки; внутренняя схема ограничения выходного тока; выходной ток до 1А; функция отключения при перегреве микросхемы; выходное напряжение регулируется внешним делителем от 1. 2В до […]

ИМС L4971 представляет собой импульсный понижающий стабилизатор напряжения, с регулируемым выходным напряжение от 3,3 В до 50 В, при входном от 8 В до 55 В. Максимальный ток нагрузки до 1,5А. Внутренняя структура микросхемы содержит источник опорного напряжения 3.3В, функцию изменения рабочей частоты переключений до 300 кГц, мощный силовой ключ в лице n-канального полевого транзистора, […]

Книги по электронике

Пособие предназначено для руководителей малых предприятий, осуществляющих ремонт бытовой техники или ремонт квартир по заказам населения. Приводятся основные требования в области охраны труда и обеспечения его безопасности в соответствии с действующими нормативными правовыми актами по охране труда и порядок их выполнения. Может использоваться соответствующими органами исполнительной власти субъектов Российской Федерации, в том числе ведающими вопросами.

В учебном пособии дается описание профессиональных компетенций слесаря-электрика по специальности 13. 02.11 "Техническое обслуживание и эксплуатация электрического и электромеханического оборудования (по отраслям)" в соответствии с ФГОС среднего.

Микросхема ка2206в схема включения | Домострой

KA2206B усилитель мощности звуковой частоты, выходная мощность которого 2,3 Вт (Rн=4 Ом) на канал или 4,7 Вт (Rн=8 Ом) в мостовом варианте подключения. Напряжение питания от 9 до 11 В (однополярное). По материалам сайта rcl-radio.ru .

Смотрите также последние радиоэлектронные схемы

На ИМС TDA7050 можно собрать простой усилитель для наушников. Схема усилителя на TDA7050 практически не содержит внешних элементов, проста в сборке и в настройке не нуждается. Диапазон питания усилителя от 1,6 до 6 В (3-4 В рекомендуемое). Выходная мощность в стерео варианте 2*75 мВт и в мостовом варианте включения 150 мВт. Сопротивление нагрузки в стерео варианте усилителя […]

На рисунке показана схема простого преобразователя на ИМС LM2586. Основные характеристики DC-DC интегрального преобразователя LM2586: Входное напряжение от 4 до 40 В Выходное напряжение от 1,23 до 60 В Частота преобразования 75 … 125 кГц Собственный ток потребления не более 11 мА Максимальный выходной ток 3 А Схема содержит минимальный набор внешних элементов, ИМС LM2586 необходимо установить на […]

На рисунке показана схема усилителя собранного на ИМС LM2877. Усилитель имеет минимальное кол-во внешних элементов, после сборки в настройке не нуждается. Основные технические характеристики усилителя на LM2877: Напряжение питания 6 … 24 В (однополярное) или ±3 … 12 В (двухполярное) Выходная мощность 4 … 4,5 Вт на канал при напряжении питания 20 В и сопротивлении нагрузки 8 […]

Схема преобразователя основана на ИМС LT1070. Схема содержит минимальный набор внешних элементов, проста в сборке. Регулировка выходного напряжения осуществляется подбором сопротивлений R1 и R2. Дроссель L1 рекомендуемы по даташиту PE-92113 , но можно применить другой на номинальный ток 1А, индуктивностью 150 мкГн.Источник — lt1070ck.pdf

Интегральные микросхема STK082 проихзводства фирмы Sanyo выполнена в корпусе SIP10 и представляют собой усилитель мощности низкой частоты в гибридном исполнении. ИМС STK082 предназначена для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса с двухполярным питанием. В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке. Основные технические характеристики: Максимальное напряжение питания ± 43 […]

На рисунке показана схема простого усилителя с выходной мощностью 5,8 Вт на канал, усилитель основан на ИМС KA2211 (Samsung). Характеристики ИМС KA2211: Максимальное напряжение питания 25 В Номинальное напряжение питания 13,2 В Рекомендуемый диапазон питающего напряжения 10…18 В Выходная мощность 5,8 Вт на канал КНИ при Rн=4 Ом при максимальной мощности 5,8 Вт … 10 % […]

ИМС MAX4295 представляет собой аудиоусилитель класса D, что дает преимущество в плане энергопотребления при работе от аккумуляторных батарей, поэтому ИМС MAX4295 идеально подойдет для контроля скорости и направления вращения миниатюрных двигателей постоянного тока. На модифицированную схему усилителя ЗЧ вместо входного аудио сигнала подается постоянное напряжение с потенциометра R1. Полное сопротивление потенциометра соответствуют максимальным оборотам двигателя, середина […]

На рисунке показана схема простого усилителя класса АВ на ИМС TDA2002. Усилитель на ИМС TDA2002 имеет минимальный набор внешних элементов, после сборки в настройке не нуждается. TDA2002 имеет защиту от КЗ и тепловую защиту. При напряжении питания 16 В и нагрузке 2 Ом усилитель может достигать до 10 Вт выходной мощности. Напряжение питания может быть в пределах […]

ИМС L5970D — импульсный DC-DC преобразователь, используется в понижающих, повышающих и инвертирующих преобразователях с использованием минимального количества внешних элементов. Основные особенности преобразователя: входное напряжение от 4.4В до 36В; низкое потребление тока в отсутствие нагрузки; внутренняя схема ограничения выходного тока; выходной ток до 1А; функция отключения при перегреве микросхемы; выходное напряжение регулируется внешним делителем от 1.2В до […]

ИМС L4971 представляет собой импульсный понижающий стабилизатор напряжения, с регулируемым выходным напряжение от 3,3 В до 50 В, при входном от 8 В до 55 В. Максимальный ток нагрузки до 1,5А. Внутренняя структура микросхемы содержит источник опорного напряжения 3. 3В, функцию изменения рабочей частоты переключений до 300 кГц, мощный силовой ключ в лице n-канального полевого транзистора, […]

Книги по электронике

Книга содержит практическую информацию по сервисным режимам, кодам ошибок и ремонту современных стиральных машин зарубежного производства практически всех производителей (торговых марок), присутствующих на российском рынке бытовой техники: ARISTON, ASCO, ВЕКО, CANDI, GORENJE, HANSA, INDESIT, KAISER, LG. Одна из глав книги посвящена холодильному оборудованию и климатической технике. В ней содержится справочная информация по компрессорам для бытовой.

Эта книга является логическим продолжением первой книги издательств "Ремонт и Сервис 21" и "СОЛОН-ПРЕСС" (серия РЕМОНТ, выпуск 93) по теме программного ремонта сотовых телефонов. В этом издании приводятся материалы по инженерному программированию и ремонту более 120 моделей телефонов SAMSUNG и около 100 — MOTOROLA.

Интегральные микросхемы DBL1034-A (Gold Star), КА2206 и КА22061 (Samsung), LA4180, LA4182, LA4183, LA4190, LA4192, LA4550, LA455S и LA4558 (Sanyo) с идентичными схемами и различными параметрами выполнены в корпусах TABS7 с 12 выводами.

Представляют собой двух-канальные усилители мощности низкой частоты и предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках и другой аудио-аппаратуре среднего класса.

Типовая схема включения

Рис. 1. Типовая схема включения микросхем DBL1034-A, KA2206, KA22061, LA4180, LA4182, LA4183, LA4190, LA4192, LA4550, LA455S и LA455.

Типовая схема подключения приведена на рисунке 1. Для получения удвоенной выходной мощности на том же сопротивлении нагрузки, при том же напряжении питания, микросхемы можно подключать по мостовой схеме (рис. 1.).

Параметры микросхем

Некоторые из основных параметров микросхем (выходные параметры- для одного канала) следующие:

МикросхемаUcc minUcc maxIccOBwRLPoutTHDAu
DBL1034-A 5V15V10mA30Hz-18KHz4R2,3W0,5%62dB
КА22065V15V10mA30Hz-18KHz4R2,3W0,5%62dB
КА210616V14V12mA30Hz-18KHz4R2,3W0,5%62dB
LA41804,5V9V10mA30Hz-18KHz4R1W0,3%62dB
LA41824,5V12V15mA30Hz-18KHz4R2,3W0,3%62dB
LA41834,5V12V15mA30Hz-18KHz4R2,3W0,15%62dB
LA41904,5V9V10mA30Hz-18KHz4R1W0,5%62dB
LA41924,5V11V12mA30Hz-18KHz4R2,3W0,5%62dB
LA45504,5V12V10mA30Hz-18KHz4R0,8W0,5%62dB
LA45556V12V15mA30Hz-18KHz4R2,4W0,5%62dB
LA45587,5V12V15mA30Hz-18KHz3R2,1W0,5%62dB

В микросхемы встроена защита выхода от короткого замыкания в нагрузке и термозащита. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор).

Источник: Справочник по интегральным УНЧ. Турута Е.Ф.

  • PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН
  • Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
  • Онлайн просмотрщик Gerber-файлов от PCBWay!

Если при мостовом включении сопротивление нагрузки оставить прежним, то мощность не удвоится, а учетверится. После чего она накроется медным тазом.

Михаил, насчет учетверения выходной мощности при включении УНЧ в мост все верно. Но это справедливо далеко не для всех микросхем: Мостовое включение микросхемы УНЧ — удвоение или учетверение мощности?

Насчет "медного таза" — это уже вопрос внимательности и уровня знаний того кто собирает аудиосистему.

Абсолютно для всех справедливо. Если, разумеется, сопротивление нагрузки и напряжение питания оставить прежними. Единственное, так как выходной каскад у нас не идеальный, в таком включении из-за возрастания выходного тока мы получим на каждом из выходов чуть меньшее переменное напряжение, чем при стандартном включении и, соответственно, мощность возрастёт немного меньше, чем в 4 раза. Но в большинстве случаев этим можно пренебречь.

Если взять для мостового включения удвоенное сопротивление нагрузки, то тепловой режим при правильном расчёте радиатора не выйдет за пределы допустимого. Но выходная мощность при этом возрастёт всего лишь в 2 раза, по сравнению с обычным включением.

И, да, если в микросхеме есть узел ограничения выходного тока, то учетверение выходной мощности не получим. Но это совершенно не означает, что в данном случае этот узел при ДОЛГОВРЕМЕННОЙ работе спасёт микросхему от выхода из строя.

Микросхема DBL1034A, KA2206, KA22061, LA4180, LA4182, LA4183, LA4190, LA4192, LA4550, LA4555, LA4558. Микросхемы-двухканальные УМЗЧ, имеют аналогичные принципиальные схемы и одинаковые схемы включения.

Выполнены в корпусах TABS7 с 12-ю выводами. Предназначены для работы в портативной аудиоаппаратуре среднего класса.

Включение по мостовой схеме допускается только с выходными конденсаторами. Микросхемы имеют защиту от КЗ в нагрузке, термозащиту. При работе необходим теплоотвод.

Технические параметры микросхем:

Интегральные УНЧ DBL1034, KA2206, LA4180, LA4182, LA4550, LA4555, LA4558

Интегральные микросхемы DBL1034-A (Gold Star), КА2206 и КА22061 (Samsung), LA4180, LA4182, LA4183, LA4190, LA4192, LA4550, LA455S и LA4558 (Sanyo) с идентичными схемами и различными параметрами выполнены в корпусах TABS7 с 12 выводами.

Представляют собой двух-канальные усилители мощности низкой частоты и предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках и другой аудио-аппаратуре среднего класса.

Типовая схема включения

Рис. 1. Типовая схема включения микросхем DBL1034-A, KA2206, KA22061, LA4180, LA4182, LA4183, LA4190, LA4192, LA4550, LA455S и LA455.

Типовая схема подключения приведена на рисунке 1. Для получения удвоенной выходной мощности на том же сопротивлении нагрузки, при том же напряжении питания, микросхемы можно подключать по мостовой схеме (рис. 1.).

Параметры микросхем

Некоторые из основных параметров микросхем (выходные параметры- для одного канала) следующие:

 Микросхема Ucc min Ucc max IccO Bw RL Pout THD Au
DBL1034-A       5V 15V 10mA 30Hz-18KHz 4R 2,3W 0,5% 62dB
КА2206 5V 15V 10mA 30Hz-18KHz 4R 2,3W 0,5% 62dB
КА21061 6V 14V 12mA 30Hz-18KHz 4R 2,3W 0,5% 62dB
LA4180 4,5V 9V 10mA 30Hz-18KHz 4R 1W 0,3% 62dB
LA4182 4,5V 12V 15mA 30Hz-18KHz 4R 2,3W 0,3% 62dB
LA4183 4,5V 12V 15mA 30Hz-18KHz 4R 2,3W 0,15% 62dB
LA4190 4,5V 9V 10mA 30Hz-18KHz 4R 1W 0,5% 62dB
LA4192 4,5V 11V 12mA 30Hz-18KHz 4R 2,3W 0,5% 62dB
LA4550 4,5V 12V 10mA 30Hz-18KHz 4R 0,8W 0,5% 62dB
LA4555 6V 12V 15mA 30Hz-18KHz 4R 2,4W 0,5% 62dB
LA4558 7,5V 12V 15mA 30Hz-18KHz 3R 2,1W 0,5% 62dB

В микросхемы встроена защита выхода от короткого замыкания в нагрузке и термозащита. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор).

Источник: Справочник по интегральным УНЧ. Турута Е.Ф.

Интегральные УНЧ DBL1034, КА2206, LA4180, LA4182, LA4550, LA4555, LA4558

Что-то не так?


Пожалуйста, отключите Adblock.

Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.

Как добавить наш сайт в исключения AdBlock

Интегральные микросхемы DBL1034-A (Gold Star), КА2206 и КА22061 (Samsung), LA4180, LA4182, LA4183, LA4190, LA4192, LA4550, LA455S и LA4558 (Sanyo) с идентичными схемами и различными параметрами выполнены в корпусах TABS7 с 12 выводами. Представляют собой двух-канальные усилители мощности низкой частоты и предназначены для использования в магнитофонах, электрофонах, телевизионных и радиопри емниках, другой аудиоаппаратуре среднего класса.

Типовая схема подключения приведена на fig 49а. Для получения удвоенной выходной мощности на том же сопротивлении нагрузки, при том же напяжении питания, микросхемы можно подключать по мостовой схеме (fig.49b). Некоторые из основных параметров микросхем (выходные параметры- для одного канала) следующие:

Ucc min

Ucc max

IccO

Bw

R1

Pout

THD

Au

DBL1034-A       5V

15V

10mA

30Hz-18KHz

4R

2,3W

0,5%

62dB

КА2206

5V

15V

10mA

30Hz-18KHz

4R

2,3W

0,5%

62dB

КА21061

6V

14V

12mA

30Hz-18KHz

4R

2,3W

0,5%

62dB

LA4180

4,5V

9V

10mA

30Hz-18KHz

4R

1W

0,3%

62dB

LA4182

4,5V

12V

15mA

30Hz-18KHz

4R

2,3W

0,3%

62dB

LA4183

4,5V

12V

15mA

30Hz-18KHz

4R

2,3W

0,15%

62dB

LA4190

4,5V

9V

10mA

30Hz-18KHz

4R

1W

0,5%

62dB

LA4192

4,5V

11V

12mA

30Hz-18KHz

4R

2,3W

0,5%

62dB

LA4550

4,5V

12V

10mA

30Hz-18KHz

4R

0,8W

0,5%

62dB

LA4555

6V

12V

15mA

30Hz-18KHz

4R

2,4W

0,5%

62dB

LA4558

7,5V

12V

15mA

30Hz-18KHz

3R

2,1W

0,5%

62dB

В микросхемы встроена защита выхода от короткого замыкания в нагрузке и термозащита. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор).

Источник: Справочник по интегральным УНЧ. Турута Е.Ф.

Микросхема ка2206

Собирал очередной усилок на мелкой микросхеме, попалась мне кикросхема KA2206 Samsung. Я вытащил ее, когда то со старенького магнитофона китайского. В мафоне долбила она нормально, мы брали с собой его на стройку, на наш объект хватало с лихвой.

Ну, вот собрал я его и делюсь наработкой с вами

Краткая сводка о микросхеме Напряжение питания: 6-15В, лучше не превышать 11В Ток потребления: 55 мА Входное сопротивление примерно: 30кОм Диапазон воспроизводимых частот: 20…20000 Гц

Выходная мощность: 2х2,3 Вт при 4Ом при 9В КНИ 10% 2х1,3 Вт при 8Ом при 9В КНИ 10%

Схема стереоусилителя на KA2206

Перечень компонентов усилителя на KA2206

C1 = 2. 2мФ C2 = 470мФ C3 = 100мФ C4 = 100мФ C5 = 150нФ C6 = 100мФ C7 = 100нФ C8 = 100мФ C9 = 100мФ C10 = 1000мФ C11 = 2.2мФ C12 = 470мФ C13 = 150нФ

Собрал я этот усилитель, буквально, за пол часа, это с протравкой платы. На микросхему был поставлен небольшой радиатор с того же магнитофона Все получилось довольно компактно. Трансформатор был вытащен с того же магнитофона. Все было помещено в небольшую коробочку, от какого-то старенького блока питания.

Ну наэтом все. Так же собирал я мостовую схему, но это уже в следующей статье

Схема взята из ДАТАШИТА. Если схема посягает на какие-то авторские права, либо вы являетесь автором и хотите что бы про вас знали, просьба написать мне

Данная микросхема широко применялась несколько лет назад (примерно в 2005 годах) в китайской звуковой аппаратуре, радиоприемниках и бумбоксах, кассетных магнитофонах. Микросхема относительно мощная для такого корпуса, из нее спокойно можно выжать 2.5 ватт на 2 канала или же при включении в мост микросхема выдаст порядка 4. 7 ватт на 8 Ом’ную нагрузку. Диапазон питания микросхемы достаточно широкий, от 3 и до 12 вольт, конечно же при 3 вольтах вы не получите и одного ватта мощности.

Схема усилителя:

Схема содержит минимум деталей, резисторов нет вообще, для сборки данного усилителя нужны лишь пару конденсаторов. Печатную плату для усилителя рисовал в программе SprintLayout версии 5.0, скачать ее можно в конце статьи и выглядит она следующим образом:

Книги по электронике

Пособие предназначено для руководителей малых предприятий, осуществляющих ремонт бытовой техники или ремонт квартир по заказам населения. Приводятся основные требования в области охраны труда и обеспечения его безопасности в соответствии с действующими нормативными правовыми актами по охране труда и порядок их выполнения. Может использоваться соответствующими органами исполнительной власти субъектов Российской Федерации, в том числе ведающими вопросами.

В учебном пособии дается описание профессиональных компетенций слесаря-электрика по специальности 13. 02.11 «Техническое обслуживание и эксплуатация электрического и электромеханического оборудования (по отраслям)» в соответствии с ФГОС среднего.

KA2206 микросхема усилитель звука

Эта микросхема ранее широко использовалась в недорогой переносной радиоаппаратуре производства неизвестных героев китайского социалистического труда.


Сделанные в кустарных условиях переносные радиоприемники и магнитолы, имея привлекательный дизайн, нередко «разваливались» в первый год эксплуатации, о чем на страницах радиолюбительских изданий было сказано немало. Не подлежащие ремонту по экономическим или иным причинам радиотехнические изделия «младшего брата» нередко попадали в радиолюбительские арсеналы «на запчасти».

Если усилитель в тех аппаратах был реализован на микросхеме КА2206 или аналогах, то после разборки эти микросхемы нередко оседали на долгие года мертвым грузом, поскольку эта микросхема параметрами не блещет, и найти ей достойное применение проблематично. Чтобы эта микросхема усилитель звука не лежала просто так, как бриллианты в бабушкином сундучке, ей все же можно найти достойное применение, а именно построить на ее основе одноканальный монофонический мостовой усилитель мощности звуковой частоты (УМЗЧ).

На рис.1 показана принципиальная схема такого усилителя. Схема отличается от типовой [1] тем, что на выходе усилителя отсутствуют разделительные конденсаторы, благодаря чему низкие частоты передаются на динамическую головку без потерь, что улучшает качество звучания. Этот усилитель предназначен для замены некачественных штатных УМЗЧ в телевизорах с размером экрана по диагонали до 42 см и в небольших носимых радиоприемниках и магнитолах.

При напряжении питания 15В усилитель звука для колонок развивает выходную мощность до 4 Вт на нагрузке 8 Ом без ограничения амплитуды сигнала. Как правило, штатные усилители в такой аппаратуре «хрипят» при выходной мощности всего лишь 0,5…1,5 В, оставляет желать лучшего и воспроизводимый ими диапазон частот. На фото показан вид на монтаж этого усилителя без установленного на микросхему теплоотвода. В рассматриваемой конструкции на микросхему устанавливается два теплоотвода. Первый припаивается к теплоотводящим фланцам микросхемы со стороны пайки.

Он представляет собой медную или латунную пластину размерами 60×30 мм. Теплоотводящие фланцы должны быть соединены с общим проводом. Второй теплоотвод представляет собой дюралюминиевый ребристый кубик с общей площадью охлаждающей поверхности 100… 150 см², который приклеивается к корпусу микросхемы теплопроводным клеем «Алсил-5» или «Радиал». Поверхность микросхемы и теплоотвода перед склейкой зачищают среднезернистой наждачной бумагой и обезжиривают ацетоном.

Микросхема имеет встроенную защиту от перегрева и коротких замыканий в нагрузке, но надо заметить, что работает она неэффективно. Возможно, существуют и пиратские версии этой микросхемы, где какая-либо защита отсутствует как «лишний» узел. Поэтому не стоит пренебрегать качественным охлаждением этой ИМС. В качестве резисторов R2, R3 и конденсаторов С 10.С11 использованы элементы, предназначенные для поверхностного монтажа (SMD типа), которые припаяны на плате со стороны пайки. При напряжении питания 12… 15В сопротивление нагрузки должно быть не менее 8 Ом.

При меньшем напряжении питания можно использовать динамические головки с сопротивлением 4 Ом. Если напряжение питания усилителя не будет превышать 9 В, то микросхему КА2206 можно заменить любой из следующего списка: DB1034-A, КА22061, LA4180, LA4182, LA4183, LA4190, L44192, LA4550, LA4555, LA4558. Эти микросхемы имеют одинаковую цоколевку и схему включения, но разные параметры. Если, например, вы собрали такой усилитель для колонок и заменили им «игрушечный» усилитель, выполненный на какой-либо микросхеме в корпусе DIP8-DIP16, установленной на плату без теплоотвода, стоящего на кухне небольшого телевизора, то не забудьте про динамическую головку.

Ее мощность должна быть не менее мощности, развиваемой усилителем. Если в цепи питания усилителя отсутствует дроссель LC-фильтра (часто вместо дросселя бывает установлена перемычка), то его нужно установить. Подойдет любой дроссель индуктивностью 20… 150 мкГн, рассчитанный на ток не менее 1 А. Также может потребоваться установить более мощный диод в выпрямителе, питающем УМЗЧ от обмотки ТДКС. Как правило, будет достаточно отечественного серий КД226, КД411 или аналогичного импортного.

Если вы заинтересовались этой конструкцией, то не стоит приобретать микросхему КА2206 специально. Эта микросхема не самый лучший представитель среди усилителей подобного класса. Например, заметно лучше работает усилитель мощности на отечественной микросхеме К174УН20 в мостовом включении [2], а недорогая «ширлотребовская» TDA2005 по основным параметрам оставит далеко позади и первую, и вторую. Рассмотренная конструкция создана именно для того, чтобы дать второе дыхание, второй шанс проявить себя бывшим в употреблении старым микросхемам.

Последние сообщения

  • Обзор новинок бытовой техники26.06.2020
  • Бытовые швейные машины Brother, в интернет-магазине «Швейная Линия»24.06.2020
  • Виды аккумуляторных батарей и альтернативных источников энергии22.06.2020

Популярные сообщения

  • Усилитель Зуева18.05.2015
  • Расчет радиатора для КРЕНки03. 12.2017
  • Устройство для восстановления Fuse байтов в ATtiny231329.10.2016

Для схемы «ДВУХТАКТНЫЙ ОКОНЕЧНЫЙ УСИЛИТЕЛЬ ПЕРЕДАТЧИКА»

ВЧ усилители мощностиДВУХТАКТНЫЙ ОКОНЕЧНЫЙ УСИЛИТЕЛЬ ПЕРЕДАТЧИКАНа рисунке показана принципиальная схема экономичного оконечного усилителя любительского передатчика диапазона 144 МГц. Усилитель собран подвухтактной схеме и работает в режиме В, но не содержит, как обычно, на входе и выходе трансформаторов с отводом от середины обмотки.Объясняется это тем, что усилитель собран на комплементарных транзисторах, подобно оконечным узлам усилителей НЧ. Начальное смещение на базах транзисторов VI и V2 отсутствует (по постоянному току базы соединены с эмиттерами через дроссели L3 и L4. Катушки индуктивности L1 и L2 совместно с конденсаторами С2 и С4 образуют резонансные контуры, настроенные на частоту 144 МГц. Конденсатором С1 устанавливают оптимальную связь с предварительным усилителем. На выходе оконечного усилителя катушки L5, L6 и конденсатор С7 образуют выходной колебательный контур, настроенный на частоту 144 МГц. Схемы стрелочных индикаторов мощности Конденсатором С8 устанавливают оптимальную связь усилителя с антенной.Катушки L1 и L2 должны содержать по 3,5 витка медного посеребреного провода диаметром 1 мм. Диаметр намотки — 8 мм, шаг — 1 мм. Катушки L5 и L6 — по 5 витков того же провода и выполнены аналогично. При повторении усилителя можно использовать отечественные транзисторы КТ914А (VI) и КТ904 (V2).Амплитудная характеристика усилителя
при подводимой мощности от 50 до 250 мВт практически линейна. Выходная мощность при этом изменяется от 0,48 до 2,24 Вт. Etaj de pulere. — Tehnium. 1982, N
4.
pag. 7…
Смотреть описание схемы …

Для схемы «КАСКОДНЫЙ УСИЛИТЕЛЬ»

Радиолюбителю-конструкторуКАСКОДНЫЙ УСИЛИТЕЛЬ Каскодный усилитель, схема которого приведена на рисунке, обладает высокой стабильностью в широком диапазоне температур. Каскад на транзисторах V2, V3 образует наиболее распространенную каскодную схему — «общий эмиттер — общая база», обеспечивающую малую входную емкость. Низкое выходное сопротивление всего усилителя
достигнуто включением на его выходе эмиттерного повторителя на транзисторе V4. Обычные схемы стабилизации рабочего режима не применимы для каскодных включений, так как из-за высокого собственного усиления невозможно использование глубоких отрицательных обратных связей без опасности нарушения устойчивой работы усилителя. Необходимое смещение каскада на транзисторах V2 и V3 задается делителем напряжения, образованным элементами VI, R1 — R4. Поскольку ток делителя является током коллектора транзистора V1. Электрическая схема трансивера Эфир-М то всякое изменение температурного режима
усилителя
приводит к соответствующему изменению базового смещения транзисторов V2 и V3. Следует отметить, что для эффективной стабилизации транзистор V1 должен быть того же типа, что и остальные. Еще лучше, если все четыре транзистора входят в состав транзисторной сборки, выполненной в одном кристалле кремния.Коэффициент передачи усилителя равен отношению сопротивлений резисторов R6 и R7 и составляет приблизительно 10 при максимальной амплитуде выходного напряжения 3 В и полосе пропускания 6 МГц. »Radio, fernsehen, elekfronik» (ГДР). 1978, N 9 Примечание. В каскодном усилителе можно применять транзисторные сборки 1ММ6.0, KТ365CA. K1HT291. К1НТ591 ….
Смотреть описание схемы …

Для схемы «УСИЛИТЕЛЬ МОЩНОСТИ ДЛЯ СВ-РАДИОСТАНЦИИ»

ВЧ усилители мощностиУСИЛИТЕЛЬ МОЩНОСТИ ДЛЯ СВ-РАДИОСТАНЦИИА.КОСТЮК (EU2001), г.Минск.При изготовлении усилителя мощности перед радиолюбителями встает вопрос — какой активный компонент использовать в нем. Появление мощных транзисторов привело к созданию большого количества конструкций на них. Однако конструирование на такой элементной базе в домашних условиях проблематично для большинства радиолюбителей. Применение в выходных каскадах мощых современных металлостекляных или металлокерамических ламп типаГУ-74Б и т.п. затруднительно из-за их высокой стоимости. Выход — применение обширно распространенных ламп, например 6П45С, применяемых в цветных телевизорах. Идея предлагаемого усилителя не нова, и была описана в [I]. Он выполнен на двух лучевых тетродах 6П45С, включенных по схеме с заземленными сетками. Технические характеристики: Коэффициент усиления по мощности — 8 Максимальный ток анода — 800 мА Анодное напряжение — 600 Эквивалентное сопротивление усилителя — 500 омПереключение на передачу происходит путем подачи управляющего напряжения на реле Kl, K2. При отсутствии такого напряжения в СВ-станции можно изготовить электронный ключ прием/передача, как это произведено в [2]. Детали и конструкция Дроссели LI, L5 имеют индуктивность 200 мкГн и должны быть рассчитаны на ток 800 мА. Дроссель L6, L7 намотан на кольце 50 ВЧ-2 К32х20х6 двумя проводами МГШВ сечением 1 мм2. Катушки L2, L3 содержат по 3 витка и намотаны проводом 0 1 мм на Rl, R2 соответственно. Катушка П-контура L4 намотана проводом диаметром 2,5 мм. Конденсаторы усилителя
— типа КСО на рабочее напряжение 500 В. Для принудительного обдува используется вентилятор …
Смотреть описание схемы …

Для схемы «МИКРОФОННЫЙ УСИЛИТЕЛЬ»

AUDIO техникаМИКРОФОННЫЙ УСИЛИТЕЛЬРазмещение микрофонного усилителя
в непосредственной близости от микрофона резко — ослабляет требования к экранировке соединительных проводов и улучшает отношение сигнал/фон. Однако при этом возникает новая проблема, связанная с питанием микрофонного усилителя: встроенная батарея требует частой замены, а использовать добавочный провод питания не постоянно удобно.На рисунке приведена схема двухкаскадного микрофонного усилителя питание которого осуществляется по сигнальному проводу. В основной усилитель при этом надобно прибавить лишь один резистор R4, служащий нагрузкой микрофонного усилителя, и разделительный конденсатор С2. Смещение на базе транзистора Т1 и температурную стабилизацию всего усилителя обеспечивает делитель R2R3 в цепи эмиттера транзистора Т2. Кт838а схемы Второй каскад усилителя охвачен отрицательной обратной связью через резистор RI, являющийся одновременно нагрузкой первого каскада. Обратная связь снижает нелинейные искажения до пренебрежимо малой величины и уменьшает выходное сопротивление усилителя до стандартного значения 600 Ом. Амплитудно-частотная характеристика
усилителя
в области низших звуковых частот определяется емкостями конденсаторов С1 и С2. Емкость конденсатора С2 рассчитывается по формуле: С2=160/(fнRвх), мкф, где fн — низшая рабочая частота усилителя, Гц; Rвх — входное сопротивление основного усилителя, кОм. При емкости конденсатора С1, указанной на схеме, низшая рабочая частота равна 16 Гц.Коэффициент усиления микрофонного …
Смотреть описание схемы …

Путь разума - УМЗЧ ДЛЯ ПЛЕЙЕРА

Статистика

Онлайн всего: 1

Гостей: 1

Пользователей: 0

put-razuma.ucoz.ru|put-razuma.ucoz.ru|*none*

УМЗЧ ДЛЯ ПЛЕЙЕРА

Бывает, хочется послушать музыку во дворе с друзьями. Но тащить большой магнитофон неудобно, а плейер предназначен для одного. Предлагается простая схема усилителя с выходной мощностью около 3 Вт (рис.1). Главное достоинство схемы - низкое напряжение питания (как и у плейера - 3. ..6 В). Эту схему можно использовать в минимагнитофоне, чтобы повысить его мощность. Динамики можно использовать любые, но с мощностью не менее 3 Вт и с сопротивлением 4 Ом. Вместо КА2206 можно использовать ИМС ТА8227Р. Цоколевка микросхемы приведена на рис.2.

DA1 - KA2206 (TA8227P)

С1, С2, С3, С4, С7, С10, С13 - 10мк х 16В

С5, С8 - 100мк х 16В

С6, С9, С12, С14 - 10

R1, R2 - 680 Ом

Поиск по сайту
Календарь
«  Август 2021  »
ПнВтСрЧтПтСбВс
      1
2345678
9101112131415
16171819202122
23242526272829
3031

KA2206 datasheet - Усилители, общие

ADG508F : 4/8 канальные аналоговые мультиплексоры с защитой от сбоев. Низкое сопротивление во включенном состоянии (300 тип.) Быстрое время переключения Макс. Время переключения 250 нс Макс. Время выключения 250 нс Макс. Низкое рассеивание мощности (макс. 3,3 мВт) Защита от сбоев и перенапряжения +55 В) Все переключатели выключены при выключенном источнике питания Аналоговый выход канала включения заблокирован в блоках питания при возникновении перенапряжения Защищайте конструкцию от защелкивания, прежде чем сделать конструкцию совместимой с TTL и CMOS.

HS-1100RH : сверхвысокоскоростной усилитель с обратной связью по току с радиационной стойкостью.Сверхвысокоскоростной усилитель с обратной связью по току с радиационной стойкостью Это высокоскоростной широкополосный усилитель с быстрой стабилизацией по току с защитой от излучения. Созданный с использованием запатентованного Intersil процесса комплементарного биполярного UHF-1 (DI bonded wafer), это самый быстрый монолитный усилитель, доступный от любого производителя полупроводников. Эти устройства одобрены QML.

LC7537 : Электронная система регулировки громкости для аудиооборудования. Электронная система регулировки громкости для аудиооборудования. Это БИС с электронным управлением, способная электронным образом управлять громкостью, балансом, громкостью, фейдером, низкими и высокими частотами по отдельности с меньшим количеством подключаемых извне компонентов.Позволяет управлять перечисленными ниже функциями с 3-строчными последовательными данными, включая CE, DI и CLK. Также,.

LM124A : -. Широкий диапазон напряжений питания: однополярное. V) или двойное питание с низким потреблением тока питания, независимо от напряжения питания. 0,8 мА Типичный диапазон синфазного входного напряжения включает заземление, что позволяет прямое измерение вблизи земли с низким входным смещением и параметры смещения: входное напряжение смещения. 3 мВ Типа A. Входной ток смещения 2 мВ, тип. 2 нА, тип.

LM329M / LM310H : LM392 - маломощный операционный усилитель / компаратор напряжения, корпус: узкий, контакт Nb = 8.

LTC1061C : Строительный блок тройного универсального высокопроизводительного фильтра. LTC1061 Высокопроизводительный тройной универсальный фильтр. Строительный блок для фильтров 6-го порядка. Функции фильтра с одним 20-контактным 0,3-дюймовым корпусом с широким диапазоном центральной частоты Q Продукт до 1 МГц Гарантированная центральная частота и Q-точность при превышении температуры Гарантированное низкое смещение напряжения при превышении температуры 90 дБ Отношение сигнал-шум Передаточный фильтр работает от одного источника питания 4,7 В.

MAX4335 : SC70 / SOT23-8, 50 мА Iout, операционные усилители ввода / вывода с питанием от шины к рельсам с выключением / отключением звука.Операционные усилители MAX4335MAX4338 обеспечивают мощность 40 мВт на канал в 32 из сверхмалых корпусов SC70 / SOT23, что делает их идеальными для драйверов моно / стерео наушников в портативных приложениях. Эти усилители имеют коэффициент усиления 5 МГц и гарантированно обеспечивают выходной ток 50 мА при работе от одного источника питания до 5,5 В. MAX4336 и MAX4338.

MAX9140 : 40 нс, маломощные, 3 В / 5 В, компараторы Rail-to-Rail с однополярным питанием. MAX9140 / MAX9141 - это одиночные, а MAX9142 / MAX9144 - двух / четырехскоростные компараторы, оптимизированные для систем с питанием от источника питания 5 В.Включение защелки MAX9141 и выключение устройства. Эти устройства сочетают в себе входы с высокой скоростью, низким энергопотреблением и Rail-to-Rail. Задержка распространения составляет 40 нс, а ток питания составляет всего 150 А на компаратор. Вход синфазный.

MC-458CB64ESB : 64-битный модуль синхронного динамического ОЗУ размером 8 мслов, поэтому Dimm. MC-458CB64ESB и MC-458CB64PSB - это 8 388 608 слов на 64-битный модуль синхронного динамического RAM (Small Outline DIMM), на котором собраны 4 части 128M SDRAM: PD45128163. Эти модули обеспечивают высокую плотность и большие объемы памяти на небольшом пространстве без использования технологии поверхностного монтажа на печатной плате. Развязка.

MCP616 : Операционный усилитель MCP616 (операционный усилитель) имеет произведение на коэффициент усиления 190 кГц при низком типичном рабочем токе 19 мкА и напряжении смещения менее 150 мкВ.

MODEL232PCLIN : Промышленный преобразователь токовой петли.

MPSH69 : ВЧ усилитель на транзисторе. Номинал Коллектор Эмиттер Напряжение Коллектор Базовое напряжение Эмиттер Базовое напряжение Общее рассеиваемое устройство = 25 ° C Снижение номинальных значений выше 25 ° C Символ диапазона рабочих и запоминающих температур VCEO VCBO VEBO PD TJ, Tstg Значение до +150 единиц В постоянного тока мВт мВт / CC Характеристическое тепловое сопротивление, символ перехода к окружающей среде RqJA Max 357 Unit C / W Collector Emitter.

TLC2872ZD : ti TLC2872, Двойной малошумящий высокотемпературный операционный усилитель. TLC2872Z, TLC2872Y Advanced LinCMOSTM RAIL-TO-RAIL ДВОЙНЫЕ ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ Рабочая температура на открытом воздухе до 150 ° C Выходное колебание включает оба рельса подачи с низким уровнем шума. 9 нВ / Гц, тип. = 1 кГц, низкий входной ток смещения. Типовой диапазон синфазного входного напряжения 1 пА, включая полосу пропускания отрицательной шины с высоким единичным усилением. Типичная высокая скорость нарастания 2,2 МГц. 3,6 В / с, тип. Низкий вход.

5962-0721302QHC : Усилитель Rail-to-Rail 500 МГц 5962-0721301QHC, 5962-0721302QHC и 5962-0721303QDC полностью соответствуют требованиям DSCC SMD, а спецификации SMD доступны на веб-сайте DSCC (http: // www. .dscc.dla.mil/ programs / specfind / default.asp). 5962-0721301QHC электрически эквивалентен EL8202, 5962-0721302QHC электрически эквивалентен EL8203.

EMIF03-SIM02M8 : EMI Filtering & Signal Conditioning 3 line IPAD ", EMI фильтр для приложений SIM-карты.

HV2203 : Аналоговые переключатели высокого напряжения Supertex HV2203 - это 8-канальная интегральная схема (ИС) аналогового переключателя высокого напряжения с низким впрыском заряда, предназначенная для использования в приложениях, требующих переключения высокого напряжения, управляемого низковольтными сигналами, таких как медицинская ультразвуковая визуализация, драйвер пьезоэлектрического преобразователя и принтеры. Данные вводятся в 8-битном сдвиге.

MAX9938 : 1A, 4-контактный UCSP / SOT23, прецизионный усилитель с измерением тока Усилитель с датчиком тока верхнего плеча MAX9938 обеспечивает точность s VOS менее 500 В (макс.) И ошибку усиления менее 0,5% (макс.) . Потребляемый ток покоя - сверхнизкий 1А. MAX9938 помещается в крошечный корпус UCSP размером 1 мм x 1 мм или в 5-контактный корпус SOT23, что делает его идеальным для приложений.

MAX14760 : Аналоговые переключатели с малой утечкой выше и ниже рельсов Аналоговые переключатели MAX14760 / MAX14762 / MAX14764 способны передавать биполярные сигналы, выходящие за пределы их шин питания.Эти устройства работают от одного источника питания от + 3,0 В до + 5,5 В и поддерживают сигналы в диапазоне от -25 В до + 25 В. MAX14760 - это аналоговый однополюсный / однонаправленный (SPST) переключатель, а.

【KA2206 SAMSUNG】 Купить сейчас 【KA2206-12V】 【KA22062】 【Цена】 В наличии, полупроводник, конденсатор, IC, новое обновление 2021 【Технический паспорт】 【PDF】

【KA2206 SAMSUNG 】62 Купить сейчас 【KA202 KA206 】 【Цена】 В наличии, полупроводник, конденсатор, ИС, новое обновление 2021 г. 【Техническое описание】 【PDF】 HGCacheDateZOZIOBIP

HPNumberSZZI HGReferer_OnlineAd HPNLengthOG



Фондовый торговый центр
Введите номер детали для поиска.например KA2206
Членство: Не указано
5221 5222 5223 5224 5225 5226 5227 5228 5229 5230
Список результатов: - Пожалуйста, выберите - Расширенный поиск

С присвоенным рейтингом 4/5 на основании 9 отзывов покупателей

Искать

KA2206 - KA2206 Информация о продукте: KA2206 Лист данных KA2206. 1 СС-Вербиндер. ZX91. Einspeiseklemmen siehe. Beispiele auf Seite 61. B1030. 1.756,18. 10 Z hlerpl tze. 1 Шранк. 2 / 4А. 1 Komplettfeld. КА2204. Zubeh r siehe Seite Z / 3. B1024. 1379,00. 6 Z hlerpl tze. Beispiel 26. Beispiel 27. Beispiel 28. Beispiel 29. Beispiel 30. 1 Schrank. 4 / 4А. 1 Komplettfeld. КА2206. ...
1–5 из 5 записей

Наименьшее: 1,78 долл.
Наивысшее: 6,02 долл. США

ПРЕДЫДУЩАЯ 1Страница СЛЕДУЮЩАЯ

Купить: KA2206, KA2206-12V, KA22062

KA2206 Ключевые слова по теме в 2021 году США

  • КА2206 Цена
  • KA2206 Дистрибьютор
  • KA2206 Производитель
  • KA2206 Технические характеристики
  • КА2206 PDF
  • KA2206 Лист данных
  • KA2206 Изображение
  • KA2206 Изображение
  • KA2206 Деталь
  • KA2206 Stock
  • KA2206 Опись
  • KA2206 Rfq
  • Купить KA2206
  • KA2206 Запрос
  • KA2206 Онлайн-заказ


Авторские права © 2021 Hong Kong Inventory Limited. Все права защищены. Обозначенные товарные знаки и бренды являются собственностью соответствующих владельцев.
Использование этого веб-сайта означает принятие условий использования и политики конфиденциальности Hong Kong Inventory Limited

Новости в 2021 году

Ссылка: HKin20140128 в 2021 году

Наша панель инструментов - это бесплатная программа, которая устанавливается в ваш браузер, чтобы вы могли искать запчасти и компании в любое время. Щелкните здесь, выберите свой язык и загрузите программное обеспечение. Следуйте инструкциям для легкой установки.У нас есть раздел на нашем веб-сайте, который можно найти на главной странице, в котором перечислены компании, на которые ранее жаловались предыдущие участники. Это проверенные жалобы, которые служат напоминанием участникам, желающим иметь дело с этими компаниями. Мы настоятельно рекомендуем всем пользователям сначала проконсультироваться с разделом «Зарегистрированные компании», прежде чем они начнут совершать какие-либо онлайн-сделки. Для всех позиций на домашней стороне рекламный текстовый баннер также будет отображаться на нашей странице «Результат поиска по номеру детали» и странице «Подробная информация о детали».HKin.com рекламирует требования к продуктам от покупателей со всего мира. Количество обменных запросов составляет более 350 000 дел в месяц, и каждый день заключено множество торговых сделок. Полное или частичное воспроизведение в любой форме без письменного разрешения Hong Kong Inventory Limited запрещено. Все права защищены.
Калибраторы OEM / ODM, продукция / услуги Тампонная печать Трафаретная печать Сервоголовки Мягкие ферритовые магниты Специальные магниты Магниты специального назначения Головки антенн Радиочастотные антенны Спутниковые антенны Телефонные антенны Компоненты CATV / MATV Компоненты спутникового ТВ Антенны Детали CATV / MATV CAD Дизайн IC Дизайн PBC Продукт дизайн Моделирование Услуги дизайна Клеи для производства электроники Несущие ленты

ورقة البيانات (PDF) البحث ي الموقع

رقم القطعة Обновление до المصنعين PDF
2N6675 СИЛОВОЙ ТРАНЗИСТОР КРЕМНИЙ NPN
Central Semiconductor
PDF
3BY6 Гептод
GE
PDF
3BY6 Гептод
ETC
PDF
6BY6 Гептод
ETC
PDF
6BY6 Гептод
GE
PDF
6FN5 Пентод
MAZDABELVU
PDF
BUL118D Кремниевый силовой транзистор NPN
Обменный полупроводник
PDF
BUL39D Кремниевый силовой транзистор NPN
Обменный полупроводник
PDF
BUL44 Кремниевый силовой транзистор NPN
Обменный полупроводник
PDF
BUL44G Биполярный силовой транзистор NPN
ON Semiconductor
PDF
BUL49D Кремниевый силовой транзистор NPN
Обменный полупроводник
PDF
BUL58B Кремниевый силовой транзистор NPN
Обменный полупроводник
PDF
BUL58D Кремниевый силовой транзистор NPN
Обменный полупроводник
PDF
BUL741 Кремниевый силовой транзистор NPN
Обменный полупроводник
PDF
BUS131H Кремниевый силовой транзистор NPN
Обменный полупроводник
PDF
АВТОБУС 132 Кремниевый силовой транзистор NPN
Обменный полупроводник
PDF
BUS132A Кремниевый силовой транзистор NPN
Обменный полупроводник
PDF

KA2206NNBSP_205635.

Загрузить техническое описание в формате PDF --- IC-ON-LINE
PART Описание Чайник
KBA2338-WCSP KBA2338 Бесконтактный усилитель мощности звука класса D, 3 Вт
Kingbor Technology Co
KIA6280H БИПОЛЯРНАЯ ЛИНЕЙНАЯ ИНТЕГРИРОВАННАЯ ЦЕПЬ (ДВОЙНОЙ УСИЛИТЕЛЬ МОЩНОСТИ 5,8 Вт, усилитель мощности BTL, 22 Вт)
Korea Electronics (KEC)
KEC [KEC (Korea Electronics)]
KIA6281H KIA3281H БИПОЛЯРНАЯ ЛИНЕЙНАЯ ИНТЕГРИРОВАННАЯ ЦЕПЬ (5.ДВОЙНОЙ УСИЛИТЕЛЬ МОЩНОСТИ, 8 Вт, усилитель мощности, BTL, 22 Вт)
KEC [KEC (Korea Electronics)]
Korea Electronics (KEC)
KA2206NNBSP KA2206N KA2206 Двойной усилитель мощности звука 2,3 Вт
Из старой таблицы данных
Двойной усилитель звука
Samsung Electronics Inc
NTE1879 Интегральный модуль / гибридный / двойной аудиоусилитель мощности / 18 Вт / канал / двойные блоки питания
Интегральный модуль, гибридный, двойной аудиоусилитель мощности, 18 Вт / канал, два источника питания
NTE Electronics
TA8264AH Максимальная мощность 41 Вт BTL 4-канальная микросхема питания аудиосистемы 大 功 1 糯 桥接 通道 音频 功率 IC
Максимальная мощность 41 Вт BTL x 4-канальная микросхема питания аудиосистемы
Из старой системы технических данных
IC, АУДИОУСИЛИТЕЛЬ, КВАДРАТНЫЙ, ДВУПОЛЯРНЫЙ, ZIP, 25PIN , ПЛАСТИК
Toshiba, Corp.
Toshiba Semiconductor
NJW1105 NJW1105D NJW1105M ДВОЙНОЙ УСИЛИТЕЛЬ МОЩНОСТИ
NJRC [Новое японское радио]
UPC1277H ДВОЙНОЙ УСИЛИТЕЛЬ МОЩНОСТИ, 4,2 Вт
NEC
TA8211AH ДВОЙНОЙ УСИЛИТЕЛЬ МОЩНОСТИ
TOSHIBA [Toshiba Semiconductor]
HA1377 Двойной 5.Усилители мощности звука 8 Вт
Hitachi, Ltd.
ETC
Renesas Electronics Corporation
Hitachi Semiconductor
TA8258HQ Двойной усилитель мощности звука
http: //
Toshiba Semiconductor

торговая площадка купли / продажи для брокеров и дистрибьюторов электронных компонентов

Новые члены
I care service
(Индия)
2021-08-18

DSM Energy Solutions
(Южная Африка)
2021-08-18

KATECH
(Южная Корея)
2021-08-18

Neato
(США)
2021-08-18

BKAV CORPORATION
(Вьетнам)
2021-08-08

Shenzhen Shuofeng Electronics Co. , Ltd.
(Китай)
2021-08-08

Seikodenki Million Manufacturers India Pvt. Ltd
(Индия)
2021-08-08

Leader Global Electronics Co., Ltd.
(Тайвань)
2021-08-07

易 利
(Япония)
2021-08-06

TwentyTwenty Therapeutics
(США)
2021-08-06

TECNOLOGIA Y DISEÑO ELECTRONICO SA DE CV
(Мексика)
2021-08-06

TECNOLOGIA Y DISEÑO ELECTRONICO SA DE CV
-08 (Мексика)
-2021 -06

Hebei Tobee Pump Co., Limited
(Китай)
2021-08-05

Колледж Сент-Винсент в Кабуяо
(Филиппины)
2021-08-04

Ginko Systems
(США)
2021-08-03

ГОНКОНГ ICHUB ELECTRONICS CO., LIMITED
(Китай)
2021-08-03

Ccplus international ltd.
(Гонконг)
2021-08-02

Joeunelectron
(Южная Корея)
2021-07-27

CNC Manutencao
(Бразилия)
2021-07-27

KEYSTONE INDUCTIVES
(Индия)
2021-07-25

ISF Entry
(США)
2021-07-24

verdict electronics pvt ltd
(Индия)
2021-07-24

Shenzhen GZQ Technology Co. Ltd
(Китай)
2021-07-23

Allicdata Electronics
(Япония)
2021-07-22

Allicdata Electronics
(Гонконг)
2021-07-22

Radysis Asia Sdn Bhd
(Малайзия)
2021-07-21

Atllas Electronics
(Бразилия)
2021-07-21

Asca Tech Co., Ltd
(Южная Корея)
2021-07-20

CF sas di Castagnoli A. & C.
(Италия)
2021-07-19

Metanir
(Иран)
2021-07-18

ETC KA2206

DtSheet
    Загрузить

ETC KA2206

Открыть как PDF
Похожие страницы
UTC-IC UTCTEA2025A
SANYO LA4182
SAMSUNG KS2206B
SAMSUNG S1A2206D01
SAMSUNG KA2206B
ETC UTC2206
UTC-IC 2206
FAIRCHILD DHO165
FAIRCHILD FSDH0165
FAIRCHILD FSDH565
ETC CD2025B
FAIRCHILD FAN8100MTC
UNISONIC TECHNOLOGIES CO. , ООО 2206
Обсуждение исследований: более быстрое определение размеров пересечений по верхнему краю (Дайсуке Такума и Хироки Янагисава, IBM Research Tokyo - Япония)

dtsheet © 2021 г.

О нас DMCA / GDPR Злоупотребление здесь

KA2206 Samsung Semiconductor, KA2209B KA2221 Дистрибьютор электронных компонентов

Упаковка

Мы предлагаем упаковку для защиты от статического электричества высочайшего качества по наиболее экономичной цене.Обладая прозрачностью 40%, он позволяет легко идентифицировать ИС (интегральные схемы) и печатные платы (печатные платы). Чрезвычайно прочная металлическая конструкция, расположенная под землей, обеспечивает высокую производительность, необходимую для эффективной защиты этих компонентов от статического заряда.

Все продукты будут упакованы в антистатический пакет. Поставляется с антистатической защитой от электростатического разряда.
За пределами этикетки упаковки ESD будет использоваться информация нашей компании: номер детали, марка и количество.
Мы проверим все товары перед отправкой, убедимся, что все товары находятся в хорошем состоянии, и убедитесь, что детали соответствуют новому оригинальному техническому паспорту.
После того, как все товары будут гарантировать отсутствие проблем после упаковки, мы безопасно упакуем и отправим глобальной экспресс-почтой. Он демонстрирует отличную устойчивость к проколам и разрыву, а также хорошую герметичность.

Мы можем предложить услуги экспресс-доставки по всему миру, такие как DHL, FedEx, TNT, UPS или другой экспедитор.

Доставка по всему миру через DHL / FedEx / TNT / UPS
Ссылка на стоимость доставки DHL / FedEx
1). Вы можете предложить свою учетную запись для экспресс-доставки для доставки, если у вас нет учетной записи для экспресс-доставки, мы можем предложить нашу учетную запись заранее.
2). Используйте нашу учетную запись для доставки. Стоимость доставки (для справки DHL / FedEx, в разных странах разные цены).
Стоимость доставки : (Ссылка DHL и FedEX)
Вес (кг): 0,00-1,00 кг Цена (долл. США): 60,00 долл. США
Вес (кг): 1,00-2,00 кг Цена (долл. США): 80,00 долл. США
* Стоимость указана в DHL / FedEx.Детали оплаты, пожалуйста, свяжитесь с нами. В разных странах экспресс-сборы разные.
  • Другой способ доставки: SF Express для Азии; Специальная воздушная линия Chang-woo для Кореи, Aramex для стран Ближнего Востока.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
