Кабель для монтажа в жилом доме – как выбрать

Содержание:

1. 1. Внимание на назначение
1. 1.1. Для монтажа проводки
2. 1.2. Для прокладки осветительных сетей
3. 1.3. Для электротехники
2. 2. На что влияет количество жил?
1. 2.1. Сечения кабеля

Провода нужны в любом доме. С их помощью прокладывается проводка и осветительные сети, а также они используются для подключения самых разных электроприборов. Верно сделанный подбор кабеля гарантирует защиту от замыкания, возгорания и поражения электрическим током. Обычно выбором занимается специалист, но не редко пользователи предпочитают сэкономить и сделать все самостоятельно. Чтобы не прогадать при покупке кабеля, нужно учесть несколько важных моментов.

Внимание на назначение

В данном вопросе значение имеют виды кабеля. В зависимости от того, для чего они используются их можно разделить на несколько групп.

Для монтажа проводки

Сюда относятся силовые кабели. Это проводники тока напряжением 660-1000 В и частотой до 400 Гц. Они имеют от 1 до 5 медных жил. Каждый из таких проводов защищен двойной изоляцией: слоем изоляционного материала покрыта каждая жила по отдельности и весь провод в целом. Это обеспечивает защиту от возгорания и попадания влаги внутрь шнура. Основное различие между видами силовых кабелей заключается в их свойствах и условиях использования, для которых предназначены изделия.

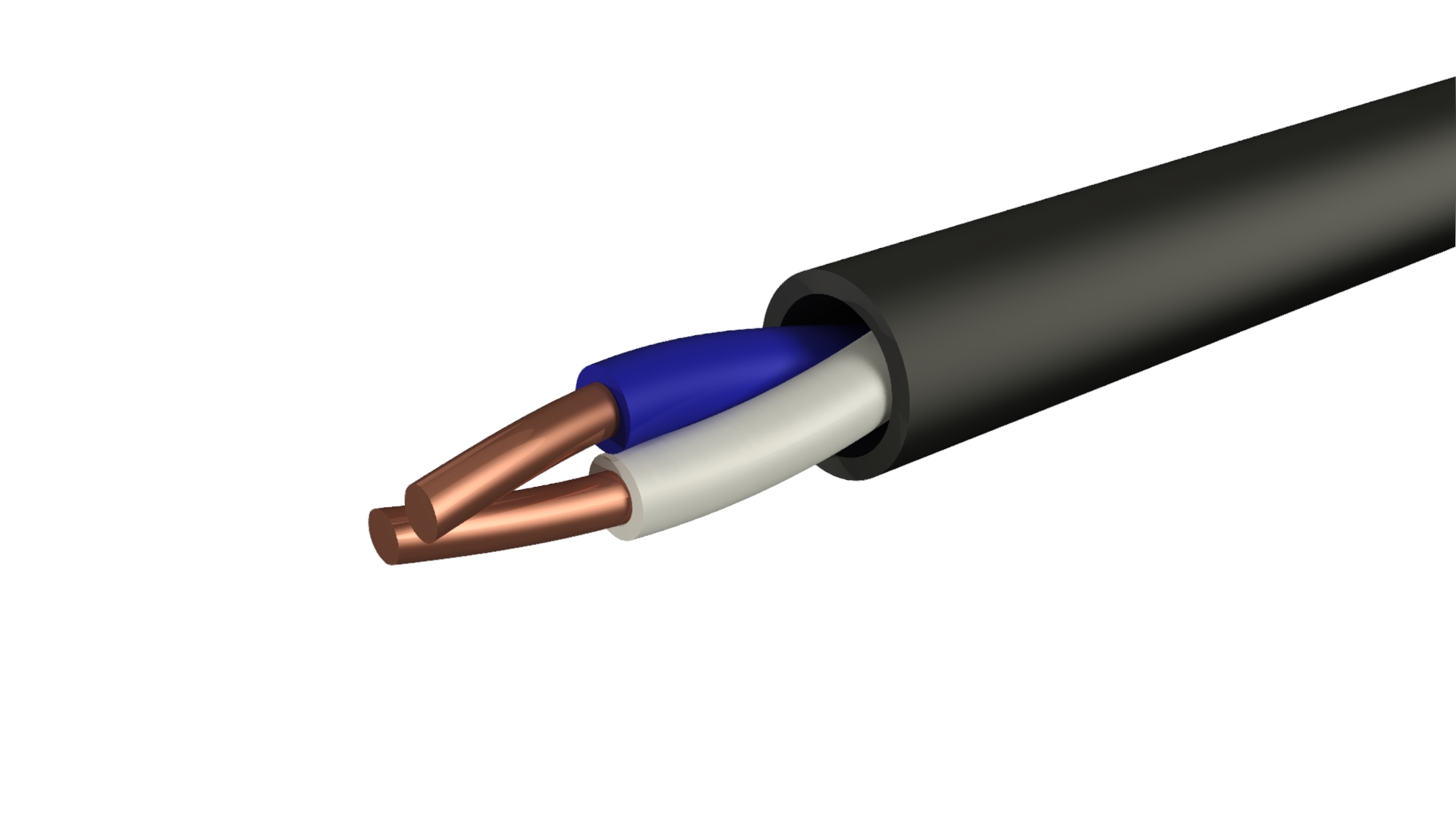

ВВГ и его модификации (АВВГ, ВВГнг, ВВГп, ВВГз) применяется при температуре от -50 до +50 °C и влажности воздуха до 98% (температура до +40 °C). Он имеет радиус изгиба 10 диаметров его сечения. Изоляция ВВГ выполнена из ПВХ. Этот вид кабеля один из самых дешевых и популярных, его приобретают для монтажа проводки в жилых домах и муниципальных учреждениях.

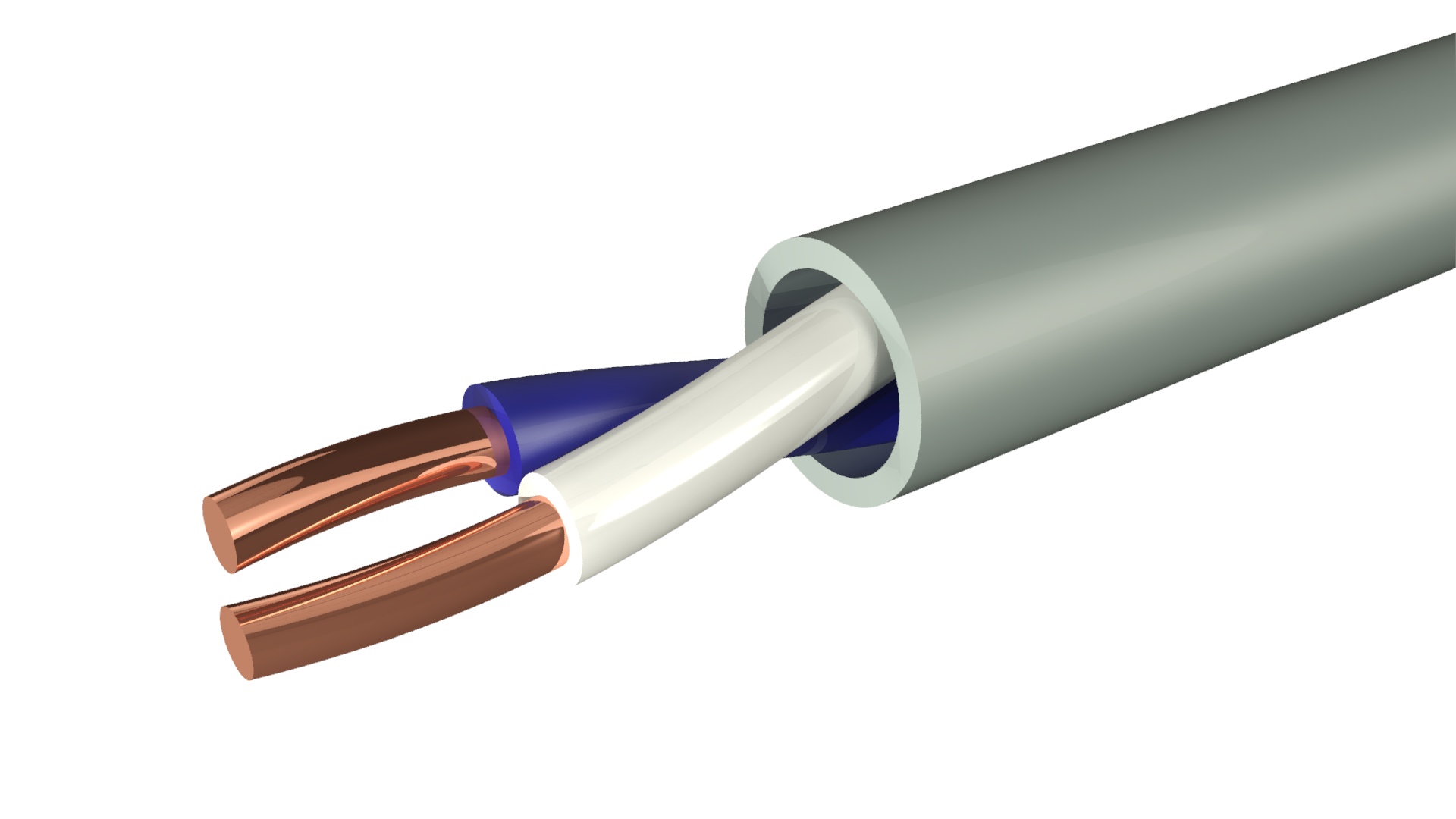

NYM схож с вышеописанным, но может использоваться при влажности до 90%. При этом он выдерживает короткие замыкания с температурой нагрева жил до +160° C, то есть хорошо подойдет для монтажа в доме, где нередкими бывают скачки напряжения.

Он является очень гибким, его радиус изгиба – 4 диаметра. Изоляция его тройная с дополнительным заполнением пустоты внутри шнура мелонаполненной резиной. Этот провод монтируется даже в зонах класса В1а (взрывоопасные). Но он не выдерживает воздействия прямых солнечных лучей, хотя и может прокладываться на открытом воздухе. NYM с успехом используется на промышленных предприятиях и в быту, вместо ВВГ.

КГ – аббревиатура названия этого провода расшифровывается как «кабель гибкий». Изоляция этого шнура выполнена из резины, поэтому КГ устойчив к сильным перегибам и истиранию. Это делает его незаменимым для нестационарных сетей и для соединения различных промышленных установок. В зависимости от разновидности такой кабель выдерживает температуру от -60 до +55° C. Допустимый радиус его изгиба – до 8 диаметров.

Для прокладки осветительных сетей

Кроме электропроводки каждое здание имеет осветительную сеть. Для неё применяют плоские провода. Они выдерживают ток напряжением до 390 В и частотой 50 Гц. У нас представлены два вида кабелей такого типа – ПУНП (ПБПП) и ПУГНП (ПБППг). Каждый из них является бытовым и предназначен для монтажа в жилых или муниципальных зданиях. Такой провод выдерживает температуру от – 15 до + 50° C.

Различие между двумя этими проводами заключается в том, что ПУГНП – гибкий, о чем свидетельствует буква «Г» в его названии. Его жилы многопроволочные, поэтому допустимы перегибы радиусом до 6 диаметров (у ПУНП 10 диаметров).

Для электротехники

Для подключения различных электроприборов к сети также используется свои виды кабеля.

ПВС –  круглый провод для садовой техники, удлинителей, а также такого оборудования, как стиральные машины, печи СВЧ и т.п. Он имеет двойную изоляцию, при этом внешняя оболочка проникает между жилами, что не дает им перетираться, обеспечивает устойчивость к перегибам и лучше защищает от проникновения влаги. Условия использования провода: температура от -25 до +40° C, допустимая влажность воздуха – до 90%.

ШВВП – кабель для дома известный каждому, им оснащается климатическая техника, бытовые кухонные приборы, светильники и многое другое. Это плоский двух- или трехжильный провод, который применяется при температуре воздуха от -40 до +40° C. Он может понадобиться при ремонте или изготовлении электрооборудования.

Вид кабеля – важный этап. Учтите условия, в которых провод будет проложен, а также для каких целей он будет использоваться, и купить подходящий не составит труда.

На что влияет количество жил?

Всего существует несколько вариантов системы электроснабжения зданий. Различие заключается в том, имеет она заземляющий проводник или нет. Он нужен для защиты человека от поражения электрическим током при неисправности электроприборов или самой проводки. В старых постройках (например, в «хрущевках», «сталинках» и панельных домах) такой элемент отсутствует, поэтому там достаточно двухжильного кабеля. В более же новых постройках применяется система электроснабжения TN-C-S, здесь заземляющий проводник есть, поэтому потребуется провод с тремя и более жилами.

Если речь идет о наращивании и замене провода у электротехники, то нужно выбрать кабель с таким же количеством жил.

Сечения кабеля

После того, как Вы определились с видом и количеством жил, необходимо сделать подбор кабеля по техническим параметрам. Основным из них является  сечение.

Его выбор производится, исходя из нескольких факторов. Один из них – суммарная мощность подключаемых устройств. В данном случае лучше купить провод с запасом, чтобы не возникло перегрузки из-за большего количества подключаемых устройств.

Существует несколько формул, позволяющих точно рассчитать подходящее сечение. В них учитывается множество различных параметров. Чтобы упростить Вам задачу мы представим уже готовые данные в таблице.



Тип проводки						Сечение кабеля, мм
Медная, проложенная открыто			Медная, проложенная в трубе
Ток, А	Мощность, кВт		Ток, А	Мощность, кВт
	220 В	380 В		220 В	380 В
11	2,4	–	–	–	–	0,5
15	3,3	–	–	–	–	0,75
17	3,7	6,4	14	3	5,3	1
23	5	8,7	15	3,3	5,7	1,5
26	5,7	9,8	19	4,1	7,2	2
30	6,6	11	21	4,6	7,9	2,5
41	9	15	27	5,9	10	4
50	11	19	34	7,4	12	6
80	17	30	50	11	19	10
100	22	38	80	17	30	16
140	30	53	100	22	38	25
170	37	64	135	29	51	35

Подобрав кабель по назначению с нужным сечением и количеством жил, останется только выбрать нужную длину. Для этого рассчитайте приблизительную протяженность проводки. В нашем интернет-магазине можно купить провод от 10 до 100 м длиной. Оформить заказ можно по телефону или через сайт.

Какой кабель можно использовать на улице и как его прокладывать

При прокладке кабеля на участке встает проблема выбора кабельной продукции, которая бы долго служила и под палящим солнцем и в лютый мороз. Для этого есть некоторые рекомендации, которые мы приведем в этой статье.

 Для кабеля на улице есть целый ряд опасных факторов. Рассмотрим их и как с ними бороться.

1. Ветер. При прокладке на улице учитывайте, что во время бури кабель будет подвергаться нагрузкам, таким как растяжения и рывки.
2. Мороз. Изоляция большей части современной продукции может эксплуатироваться в морозы от -15 до -25. Учитывайте этот факт если живёте в регионах где бывают сильные морозы с температурами ниже указанных.
3. Ультрафиолет – пожалуй самый главный враг изоляции. Под воздействием ультрафиолета нельзя увидеть, как он разрушается. В результате, изоляция трескается и со временем могут происходить утечки.

Учитывайте, что температура монтажа кабеля и температура эксплуатации – это разные величины. Дело в том, что температура монтажа обычно теплее, чем эксплуатации, это связано с тем, что при слишком отрицательных температурах возникают проблемы со снятием изоляции или её растрескивании при изгибаниях. Например, температура монтажа провода СИП – до -15 градусов Цельсия, а эксплуатироваться может до – 60 градусов Цельсия.

Чтобы разобраться как бороться с каждой из проблем и проложить электропитание по улице, рассмотрим варианты решений. Стоит отметить что основные кабели, используемые для внешней прокладки и монтажа электрических сетей 380/220 Вольт в России – это продукция под марками: СИП, ВВГ, ВБбШв.

Ввод электроэнергии на участок в большинстве случаев осуществляется по воздуху от ближайшей опоры.

Далее он протягивается до фасада здания, где закрепляется трубостойка с изоляторами. Линия между опорами чаще всего прокладывается проводом СИП. Его маркировка расшифровывается как Самонесущий Изолированный Провод. Изоляция выполнена из сшитого полиэтилена и устойчива к воздействию ультрафиолета. Главной проблемой является то, что жилы провода СИП выполнены из алюминия, поэтому наиболее часто возникает вопрос «Как сделать переход с СИП на медный кабель и завести его в дом?»

Решение этого вопроса – использовать соединение СИПа с медью, например, ВВГ-нг-ls, с помощью болтового соединения, проложив шайбу между алюминиевой и медной жилой, а также используя другие типы клеммников исключающих прямой контакт соединяемых жил.

Прокладка по фасаду здания или между зданиями

Такая задача обычно встречается, когда нужно подключить светильники по периметру здания или на входе, проложить кабель к гаражу, сараю, а также подключить садовые светильники и свет в беседке с розетками.

Первое требование, которое нужно выполнить – обезопасить кабель от разрывов. Это значит, что, если в кабеле нет несущей жилы, такой как в СИП или ВВСГ – значит, при прокладке на улице, между зданиями его нужно закрепить на стальном тросе.

Следующий шаг – защита от ультрафиолета. Если тот же СИП – отлично переносит ультрафиолет и мороз, то изоляция кабелей с ПВХ-изоляцией в большинстве случаев переносит плохо – она трескается. За редким исключением в характеристиках таких кабелей указано, что он предназначен для прокладки на улице. Поэтому при уличной разводке нужно использовать гофру.

Прокладка в земле

Отличной альтернативой прокладки кабеля по воздуху – является прокладка в земле, преимущества такого способа очевидны:

1. Нет ультрафиолета.
2. Защищены от низких температур и ветра.
3. Не портят внешний вид участка.
4. Нет вероятности порвать при переноске под линией габаритных предметов.

Но недостатки и проблемы также есть:

1. Под давлением грунта и в результате движения слоёв почвы, а также камней и других твёрдых предметов, содержащихся в ней кабель, может повредится.
2. При копке траншей и ям вы можете также повредить линию, особенно если копать экскаватором.
3. В почве могут быть грунтовые воды, она промерзает, при сильных дождях становится слишком влажной – всё это не лучшие условия для электрического кабеля.
4. Самая опасная проблема – повреждение кабеля животными, например, кротами.

Для прокладки кабеля на улице нужно использовать кабеля марки ВВГ или ВБбШв, а при воздушной прокладке – СИП или ВВСГ. При этом для защиты от ультрафиолета используйте металлические трубы, металлорукав или гофры стойкие к ультрафиолету (не ПВХ). В большинстве случае следует отдать предпочтение подземной прокладке – при правильном выполнении работ такая линия прослужит дольше.

Поделиться записью

Прокладка кабеля цена и стоимость монтажа кабеля за метр.

Прокладка кабеля, цена которой ниже среднерыночной по Москве – одна из профильных услуг электромонтажной организации «ЭлектроДока». Если вас интересует прокладка кабеля, цена за метр или консультация по вопросам монтажа силового кабеля – проконсультируйтесь со специалистами нашей компании, и вы убедитесь, что именно в «ЭлектроДока» вам готовы предложить оптимальное соотношение цены и качества, а также самые сжатые сроки выполнения работ.

Монтаж кабеля: цена, перечень услуг.

1. ЭЛЕКТРОПРОВОДКА, КАБЕЛЬКАНАЛЫ
1.1	Укладка кабеля или провода в коробе (кабель-канале) до 4 мм кв.	м.п.	50
1.2	Укладка кабеля или провода в коробе (кабель-канале) от 6 мм кв.	м.п.	60
1.3	Монтаж электропроводки в штробе до 4 мм кв.	м.п.	50
1. 4	Монтаж электропроводки в штробе от 6 мм кв.	м.п.	70
1.5	Монтаж кабеля или провода по потолку	м.п.	80
1.6	Монтаж кабеля или провода в гофротрубе по потолку	м.п.	120
1.7	Затяжка кабеля в гофротрубу	м.п.	40
1.8	Затяжка кабеля в металлорукав	м.п.	60
1.9	Кабельканал шириной до 25 мм по ГКЛ (гипсокартон), дерево	м.п.	120
1.10	Кабельканал шириной до 25 мм по кирпичу	м.п.	140
1.11	Кабельканал шириной до 25 мм по бетону	м.п.	170
1.12	Кабельканал шириной свыше 25 мм по ГКЛ (гипсокартон), дерево	м. п.	150
1.13	Кабельканал шириной свыше 25 мм по кирпичу	м.п.	180
1.14	Кабельканал шириной свыше 25 мм по бетону	м.п.	210
2. ШТРОБЛЕНИЕ
2.1	Штроба размером 20х20 мм в ГКЛ (гипсокартон)	м.п.	150
2.2	Штроба размером 20х20 мм в кирпиче	м.п.	200
2.3	Штроба размером 20х20 мм в бетоне	м.п.	370
2.4	Штроба размером 40х40 мм в ГКЛ (гипсокартон)	м.п.	160
2.5	Штроба размером 40х40 мм в кирпиче	м.п.	330
2.6	Штроба размером 40х40 мм в бетоне	м.п.	580
2. 7	Штроба размером 70х70 мм в ГКЛ (гипсокартон)	м.п.	180
2.8	Штроба размером 70х70 мм в кирпиче	м.п.	440
2.9	Штроба размером 70х70 мм в бетоне	м.п.	800
2.10	Штроба размером 100х100 мм в ГКЛ (гипсокартон)	м.п.	250
2.11	Штроба размером 100х100 мм в кирпиче	м.п.	700
2.12	Штроба размером 100х100 мм в бетоне	м.п.	1200

При прокладке кабеля расценки зависят от способа монтажа (скрытый или наружный). Однако независимо от того, каким именно способом будет осуществляться прокладка кабеля, стоимость за метр в нашей компании – минимальна. Электротехнические работы выполняются с соблюдением всех правил электромонтажа и с гарантией высокого эстетического качества.

Мы предлагаем клиентам следующие виды услуг:

• Наружная прокладка кабеля в Москве. Проводка крепится при помощи скоб и скреп. Преимущество данного метода — простота ремонта проводки в случае возникновения аварийной ситуации. Недостаток – низкий эстетический эффект (кабель можно спрятать под плинтусом, наличниками или багетом, однако в некоторых местах он все же будет проходить по стенам).
• Скрытый монтаж кабеля. Кабель в данном случае прокладывается в специально оборудованной вырубке в стене (штробе). Преимущества метода – безопасность (не стоит опасаться, что до кабеля дотянутся ребенок или домашнее животное) и высокий эстетический эффект. Недостаток — стоимость монтажа кабеля скрытым способом выше, нежели при прокладке его поверх стен. Кроме того, при проведении ремонта в квартире или доме скрытый в стене кабель можно случайно повредить: прежде чем сверлить стены, нужно посмотреть на схему электропроводки.
• Монтаж кабеля в кабельканале. Монтаж кабель канала, цена на который указана в нашем прайс-листе, чаще всего используется при электрификации офисных помещений и загородных домов. Мастер подберет подходящий размер кабельканала, установит все необходимые элементы – заглушки, тройники и т.д. Преимущество данного метода заключается в удобстве доступа к проводке. Недостаток – не слишком хороший эстетический эффект (что, в принципе, вполне уместно в офисах).
• Подземная прокладка кабеля. Такой вид прокладки силового кабеля, цена на который указана в прайс-листе, требует высокой квалификации мастеров и затрат средств на ведение земляных работ. Монтаж силового кабеля осуществляется на основании проекта либо вручную, либо при помощи плужного кабелеукладчика. От того, какой вариант выбран, будет зависеть стоимость прокладки кабеля в траншее за метр.
• Монтаж воздушной линии. Осуществляется либо на фарфоровых изоляторах, либо при помощи растяжки (оптимальный вид монтажа помогут выбрать электрики после осмотра объекта).

Кроме того, при монтаже кабеля мы предоставляем дополнительные услуги:

• Составление проекта и помощь при согласовании его в Энергонадзоре: это условие является обязательным при первичной прокладке кабеля.
• Выполнение расчета потребляемой электрифицируемым объектом мощности.
• Подбор нужного вида кабелей (обратите внимание: особые виды кабелей потребуются при использовании наружной и подземной схем их прокладки).

В своей работе дипломированные специалисты «ЭлектроДока» применяют современные электротехническое оборудование, расходные материалы и инструмент. Все сотрудники компании имеют стаж работы в отрасли, превышающий 5 лет, и действующую группу допуска по электробезопасности. Все виды работ по проектированию электроснабжения лицензированы.

Кабель каналы – типы, размеры и способы монтажа

Отредактировано: 26.02.2020

При прокладке кабельных сетей во внутренних помещениях не всегда имеется возможность проложить проводку скрытым способом. Это бывает в случаях, когда ремонт уже произведен, но есть необходимость установить дополнительные розетки. В деревянных домах, банях и хозяйственных строениях зачастую проводка уложена открытым способом.

Что такое кабель канал?

Для монтажа открытой проводки совсем необязательно прибивать гвоздями провода к стене. Чтобы придать открытой проводке красивый и аккуратный вид, применяют специальную фурнитуру, называемую кабель канал. Кабельный канал это короб, закрывающий провода и выполняющий не только декоративную роль, но и защитную. Защитный короб для кабеля оберегает маленьких детей и домашних животных от удара током.

Кабель канал для кабеля имеет множество преимуществ:

1. Установка кабель канала и прокладка всех электрических проводов займет намного меньше времени, чем при закрытом способе.
2. В любое время можно легко и быстро провести новые линии и установить дополнительные электроточки, не нарушая поверхность стен.
3. Кабельный короб может закрывать как один провод, так и многопроволочные жилы.

Однако у коробов для кабеля имеются и недостатки:

1. Пространство помещения уменьшается.
2. Невозможно подвинуть мебель вплотную к стене, если на ней установлен кабель канал.
3. Защитный короб не всегда гармонично вписывается в интерьер помещения. Совсем неуместным он будет на изысканных обоях.

Кабель каналы виды и размеры

В строительных магазинах можно купить разновидности кабель каналов для электропроводки, различных форм и размеров.

По материалу, из которого они изготовлены, кабель-каналы бывают: металлические, алюминиевые и пластиковые.

• Стальные кабельные каналы используют как при наружных, так и при внутренних работах. Они имеют большую цветовую палитру, дающую возможность подобрать самый подходящий вариант. Благодаря защитному слою профиль каналы из стали обработанной цинком не подвергаются коррозии. Они встречаются как перфорированного, так и гофрированного типа.
• Оцинкованные каналы, выполненные из алюминия, также не поддаются ржавчине. Это позволяет использовать их при защите кабеля снаружи. Характерные качества – долговечность, пожаробезопасность, эстетичность.
• Пластиковые кабель-каналы относятся к самым недорогим видам, поэтому их используют чаще других вариантов для монтажа внутри помещений. Для повышения прочности и продления срока службы в пластик добавляют специальные компоненты. ПВХ кабель-каналы могут быть любого цвета, но наиболее часто используют короба белого цвета.



Размеры кабель-каналов П-образного типа

Размер, мм	Полезное сечение, мм2	Толщина стенок, мм
12х12	130	1
15х10	135	1
16х16	230	1
20х10	180	1
25х16	360	1.1
25х25	563	1.1
40х16	576	1.3
40х16	900	1.3
40х40	1440	1.3
60х40	2160	1.7
60х60	3240	1.7
80х40	2880	1. 7
80х60	4320	1.7
100х40	3600	2
100х60	5400	2

По типу они делятся на:

• напольные;
• лестничные;
• парапетные;
• плинтусные;
• магистральные;
• гибкие;
• прозрачные;
• мини-каналы.

Форма кабельных каналов

Сегодняшние технологические процессы дают возможность производить кабельгон всевозможных габаритов и конструкций, таких как: кабель канал полукруглый, прямоугольный, треугольный, угловой кабельный канал и квадратный короб для проводов. Поэтому всегда есть возможность купить кабель-канал такого типа, который подойдет именно вам.

Как составить план и разметку

Перед началом монтажа проводят предварительные работы. Сначала делают расчет необходимых материалов. Чтобы правильно рассчитать монтажный короб для проводов, необходимо составить точный план квартиры, отметить на нем весь путь кабеля и розетки, все дополнительные элементы для его установки и посчитать метраж.

Затем проверяют ровность стен. Если планируется крепеж кабеля на клей, стена должна быть идеально ровная. Если поверхность стены шероховатая, неровная, имеет перепады, то крепить канал можно гвоздями или дюбелями. На гипсокартонные стены короб крепят при помощи дюбелей-бабочек.

Затем делают разметку на стене, отмечая высоту и проводя линию, где будет крепиться канал. Следует использовать уровень или лазер.

Процесс монтажных работ

В зависимости от нагрузки определяют промежутки между точками крепления. Нагрузку рассчитывают от количества проводов внутри короба.

Этапы монтажа:

1. Дно кабель-канала просверливают в местах, где будут располагаться крепежные элементы. Они должны совпадать с точками креплений на стене.
2. Канал прикрепляют к стене. Для этого используют длинные шурупы или дюбеля.
3. Кабель закладывают в короба.
4. Следует следить за тем, чтобы провода не упирались в крышку, иначе она не защелкнется.
5. Декоративная крышка накрывается после прокладки кабеля.

Для крепления необходимо применять строительный клей. Это будет самый быстрый способ. Его зачастую используют при прокладке кабеля на плитке или основаниях из металла. Хотя клеевой состав чаще используется для усиления основного крепежа.

Дополнительные элементы

Для удобства прокладки кабельных каналов, производители выпускают широкий спектр дополнительных элементов-заглушки, тройники, повороты для любых видов кабельных коробов.С помощью них можно быстро создать конфигурацию сети любой сложности, и сэкономить много времени.

Если стоит выбор, где купить кабель-каналы, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

КСПЭВ 20х0,4 200м КЭС Кабель для монтажа систем сигнализации — Кабель сигнализации

Кабель для монтажа систем сигнализации с полиэтиленовой изоляцией и ПВХ оболочкой, гибкие, экранированный. Класс пожарной опасности для кабелей КСПЭВ, КСПЭмВ — 01.8.2.5.4 ГОСТ 31565.Кабели предназначены для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для одиночной стационарной прокладки в коллекторах, тоннелях, зданиях, помещениях при отсутствии механических воздействий на кабель в т.ч. в условиях повышенных электромагнитных явлений или при повышенных требованиях к безопасности кабельной системы.Кабель эксплуатируется при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.Токопроводящие жилы:однопроволочные из медной мягкой проволоки с диаметрами проволок 0,4; 0,5; 0,64; 0,8 мм.Изоляция токопроводящих жил: токопроводящая жила изолируется полиэтиленом высокого давления.Скрутка:параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.Цвет оболочки — белый.

Назначение: кабель многожильный сигнальный кабель с экранированием, необходимый для трансляции электросигнала по сетям сигнализаций, связи, коммуникации.

Основные особенности КСПЭВ 20х0,4:

• Монтаж кабеля допускается внутри помещений, сооружений жилого, офисного либо производственного назначения. Разрешенная температура работы -40…+60С при различных показателях влажности воздуха.
• С полиэтиленовой изоляцией и ПВХ оболочкой, гибкие, экранированные
• Токопроводящие жилы кабеля КСПЭВ: однопроволочные из медной мягкой проволоки с диаметрами проволок 0,4; 0,5; 0,64; 0,8 мм
• Изоляция токопроводящих жил: токопроводящая жила изолируется полиэтиленом высокого давления.
• Экран: в кабеле КСПЭВ поверх сердечника кабелей продольно накладывается экран из ламинированной алюминиевой ленты.
• Под экраном прокладывается контактная медная луженая проволока.
• Оболочка: поверх экранированного сердечника накладывается оболочка из поливинилхлоридного пластиката.
• Цвет оболочки — белый.

Технические характеристики:

Наименование параметра	для однопроволочных жил диаметром, 0,40 мм
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более	148,0
Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее	5000
Расчетные размеры готового кабеля КСПЭВ, мм	5,9
Расчетная масса 1 км кабеля КСПЭВ, кг	26,81

Консультации по оборудованию Новый вопрос

Задайте вопрос специалисту о КСПЭВ 20х0,4 КЭС Кабель для монтажа систем сигнализации

Доставка

Самовывоз из офиса: Пункт выдачи:* Доставка курьером:* Транспортные компании: Почта России:*

* Срок доставки указан для товара в наличии на складе в Москве

Отзывы покупателей: Оставить отзыв

Ваш отзыв может быть первым!

Провода и кабели, применяемые в электропроводках | Монтаж электрических установок | Архивы

Страница 44 из 83

ЭЛЕКТРОПРОВОДКИ

Электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплением, поддерживающими, защитными конструкциями и деталями. Это определение согласно [3] распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполненные внутри зданий и сооружений, на наружных стенах, территориях предприятий, учреждений, микрорайонов, дворов, приусадебных участков, на строительных площадках с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм² (при сечении более 16 мм² — кабельные линии).
Открытой электропроводкой называется проводка, проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т. п.
Скрытой электропроводкой называется проводка, проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях, за непроходными подвесными потолками), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.
Наружной электропроводкой называется электропроводка, проложенная по наружным стенам зданий и сооружений, под навесами и т. п., а также между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый) вне улиц, дорог и т. п. Наружная электропроводка может быть открытой и скрытой.
Струной как несущим элементом электропроводки называется стальная проволока, натянутая вплотную к поверхности стены, потолка и т. п., предназначенная для крепления к ней проводов, кабелей или их пучков.
Полосой как несущим элементом электропроводки называется металлическая полоса, закрепленная вплотную к поверхности стены, потолка и т. п., предназначенная для крепления к ней проводов, кабелей или их пучков.
Тросом как несущим элементом электропроводки называется стальная проволока или стальной канат, натянутые в воздухе, предназначенные для подвески к ним проводов, кабелей или их пучков.
Коробом называется закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.
Короба могут быть глухими или с открываемыми крышками, со сплошными или перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не должны иметь крышек Короба могут применяться в помещениях и наружных установках.
Лотком называется открытая конструкция, предназначенная для прокладки на ней проводов и кабелей. Лоток не является защитой от внешних механических повреждений, проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми. Лотки могут применяться в помещениях и наружных установках.

ПРОВОДА И КАБЕЛИ, ПРИМЕНЯЕМЫЕ В ЭЛЕКТРОПРОВОДКАХ

Определения и общие сведения. В электропроводках применяют защищенные и незащищенные изолированные провода, а также кабели.
Защищенный провод имеет поверх электрической изоляции металлическую или другую оболочку, предназначенную для герметизации и защиты от внешних воздействий находящейся внутри нее части провода.
Незащищенный провод не имеет такой оболочки, но может иметь обмотку или оплетку пряжей, которая не рассматривается как защита провода от механических повреждений.
Кабель — одна или несколько скрученных вместе изолированных жил, заключенных в общую герметическую оболочку (резиновую, пластмассовую, алюминиевую, свинцовую).
В настоящее время для электропроводок применяют провода и кабели преимущественно с алюминиевыми жилами.
Провода и кабели с медными жилами прокладывают лишь в случаях, оговоренных в [3].
Таблица 11.1. Указания по выбору и применению проводов и кабелей для силовых и осветительных сетей

На роликах для сырых мест
В жилых и общественных зданиях при реконструкции
Только в коробах с открываемы и крышками
Только ПРГО
6 Только ПВ1
ПРТО в тех случаях, когда гл 7 2 ПУЭ требуется применение проводов  с медными жилами.
ПВ1 в тех случаях, когда гл 7 2 ПУЭ требуется применение проводов  с медными жилами.
Внутри зданий в сельской местности
Запрещается применение стальных труб и стальных глухих коробов с толщиной стенки 2 мм и менее в сырых и особо сырых помещениях и в наружных установках
10 С подкладкой листовою асбеста толщиной не менее 3 мм, выступающего в обе стороны от провода или трубы на 10 мм.
11 В сплошном слое штукатурки, алебастрового, цементного раствора или асбеста толщиной не менее 10 мм.



В заштукатуриваемой борозде, в сплошном слое алебастрового намета толщиной не менее 5 мм или иод слоем листового асбеста толщиной не менее
мм
Под слоем мокрой штукатурки толщиной не менее 5 мм
44 Под слоем цементного или алебастрового намета толщиной не менее 10 мм
То же путем закладки (замоноличивания) проводов в несгораемые конструкции при их изготовлении
Заштукатуривание трубы осуществляется сплошным слоем штукатурки или алебастра толщиной не менее 10 мм
В сплошном слое алебастрового (цементного) намета толщиной не менее 10 мм или между двумя слоями листового асбеста толщиной не менее 3 мм
Под слоем мокрой штукатурки с подкладкой под провод слоя листового асбеста толщиной не менее 3 мм или по намету штукатурки толщиной не менее
мм, выступающих с каждой стороны провода не менее чем на 10 мм
Примечание Таблица составлена в части применения проводов — на основании «Руководства по выбору и изменению проводов для силовых и осветительных сетей», разработанного ВНИПИ Тяжпромэлектропроект при участии ВНИИпроектэлектромонтажа и согласованного с Главгосэнергонадзором Минэнерго, ГУПО МВД СССР и Техническим управлением Минэлектротехпри бора (по согласованию с Отделом техническою нормирования и стандартизации Госстроя СССР) Руководство выпущено взамен «Указаний по выбору и приме нению установочных электрических проводов (СН 351—66)» [44], в части применения кабелей (АВВГ, ВВГ, АВРГ, ВРГ, АНРГ, НРГ)—в соответствии с мате риалами Ленинградского отделения ВНИПИ Тяжпромэлектропроект, опубликованными в журнале «Светотехника» за 1897 г К» 11, с 20—21 «Выбор видов осветительных электропроводок» [73]
Провода и кабели изготовляют одножильными и многожильными, у которых в одной оболочке имеются одна или несколько токопроводящих жил, изолированных одна от другой. Жилы могут быть однопроволочными и многопроволочными. Поперечное сечение токопроводящих жил измеряется в квадратных миллиметрах.
Провода и кабели изготовляют стандартных сечений (ГОСТ 22483—771-): 0,35; 0,5, 0,75; 1; 1,2; 1,5; 2; 2,5; 3; 4; 5, 6; 8; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185, 240; 300, 400; 500; 625; 800; 1000; 1200; 2000 мм². Для каждой марки (типа) проводов и кабелей установлена определенная шкала сечений. Сечения 0,35; 0,5 и 0,75 мм² — только для медных жил.
Сечение проводов и кабелей в электропроводках определяется проектом по допустимым длительным токовым нагрузкам, установленным [3].
Ниже приведены описания проводов и кабелей, применяемых при монтаже электропроводок, а в табл. 111 — указания по выбору и применению проводов и кабелей для силовых и осветительных сетей [44, 73].

Незащищенные изолированные провода.

Провода АППР — двух- и четырехжильные, с алюминиевой токопроводящей жилой (плоские) с резиновой изоляцией, не распространяющей горение, с разделительным основанием, на напряжение 660 В, сечение — от 2,5 до 10 мм² (рис. 11.1, а).

Провода АППВ и ППВ — плоские (ГОСТ 6323—79*Е), двух- и трехжильные, с алюминиевой (АППВ) и с медной (ППВ) токопроводящей жилой, с поливинилхлоридной изоляцией, с разделительным основанием на напряжение 380 В, АППВ сечением от 2,5 до 6 мм², ППВ — от 0,75 до 4 мм² (рис. 11.1, а, б).

Рис. 11.1. Плоские провода:
а — двухжильные типов АППВ, ППВ, АППР; б —
то же, трехжильные; в — двухжильные типов АППВС, ППВС

Провода АППВС и ППВС — то же, что и провода АППВ и ППВ (плоские , но без разделительного основания (рис. 11.1,в).
Провода АПВ, ПВ1 и ПВ2 (ГОСТ 6323—79*Е) — одножильные, с алюминиевой (АПВ), медной (ПВ1) и медной гибкой (ПВ2) токопроводящей жилой с поливинилхлоридной изоляцией на напряжение 380 и 660 В, АПВ сечением от 2,5 до 120 мм², ПВ1 — от 0,5 до 95 мм² и ПВ2 — от 2,5 до 95 мм².
Провода ПРД (ТУ16—505.904—76) — двухжильные, с медной токопроводящей жилой, с резиновой изоляцией на напряжение 380 В, сечением от 0,75 до 6 мм², в непропитанной оплетке.
Провода АПРТО и ПРТО — одно-, двух-, трех-, семи-, десяти- и четырнадцатижильные с алюминиевой (АПРТО) и медной (ПРТО) токопроводящей жилой с резиновой изоляцией на напряжение 660 В, АПРТО — одно-, двух- и трехжильные сечением от 2,5 до 120 мм², семижильные — от 2.5 до 10 мм², десяти- и четырнадцатижильные — 2,5 мм²; ПРТО — одножильные — от 0,75 до 120 мм², двух- и трехжильные— от 1,0 до 120 мм², семижильные — от 1,5 до 10 мм², десяти- и четырнадцатижильные — от 1,5 до 120 мм².
Провода АПРИ и ПРИ — одножильные, с алюминиевой (АПРИ) и медной (ПРИ) токопроводящей жилой, с ре новой изоляцией, обладающей защитными свойствами на напряжение 660 В, сечением от 2,5 до 120 мм² (АПРИ) и от 0,75 до 120 мм² (ПРИ).
Провода ПРТИ— такие же, как ПРИ, но с гибкой медной жилой, предназначены для присоединения к электроприемникам, установленным на вибрирующих основаниях, и для присоединения светильников, установленных на подвижных кронштейнах.
Защищенные провода. Провода АПРН и ПРН — одножильные, с алюминиевой (АПРН) и медной (ПРН) токопроводящей жилой, с резиновой изоляцией, в негорючей резиновой оболочке, на напряжение 660 В, АПРН — сечением от 2,5 до 120 мм², ПРН — от 1,5 до 120 мм².
Провода ПРГН — то же, что провода ПРН, но с гибкой медной жилой, предназначены для присоединения к электроприемникам, установленным на вибрирующих основаниях, для присоединений светильников, установленных на подвижных кронштейнах.
Провода ПРВД — двухжильные, с медной токопроводящей гибкой жилой, с резиновой изоляцией на 380 В, сечением 0,75—6 мм², в поливинилхлоридной изоляции.
Провода АВТ и АВТУ — с алюминиевой токопроводящей жилой с изоляцией из поливинилхлоридного пластиката на напряжение 380 В, сечением: двух- и трехжильные — 2,5—
мм², четырехжильные — 2,5—16 мм², с несущим тросом (АВТ) и усиленным несущим тросом (АВТУ).
Провода АВТВ и АВТВУ — то же, что и провода АВТ и АВТУ, но для внутренней прокладки.
Провода АПРФ и ПРФ — одно-, двух- и трехжильные с алюминиевой (АПРФ) и медной (ПРФ) токопроводящей жилой, с резиновой изоляцией на напряжение 660 В, сечением 2,5—4 мм² (АПРФ) и 1—4 мм² (ПРФ), в фальцованной оболочке из сплава марки АМЦ.
Провода ПРФл аналогичны проводам ПРФ, но имеют фальцованную оболочку из латуни.

Кабели.

Кабели АВРГ и ВРГ — одно-, двух-, трех- и четырехжильные на 660 В, с резиновой изоляцией, в поливинилхлоридной оболочке, с алюминиевыми (АВРГ) и медными (ВРГ) жилами, небронированные, предназначаются для открытой прокладки главным образом в сырых и особо сырых помещениях и помещениях с химически активными средами.
Кабели АНРГ и НРГ аналогичны по конструкции кабелям АВРГ и ВРГ, но вместо поливинилхлоридной оболочки имеют резиновую (найритовую) оболочку.
Кабели АВВГ и ВВГ — одно-, двух-, трех- и четырехжильные на 660 В, с поливинилхлоридной изоляцией.
Кабели АПВГ и ПВГ — одно-, двух-, трех- и четырехжильные на 660 В, с полиэтиленовой изоляцией, в поливинилхлоридной оболочке Кабели АПсВГ и ПсВГ имеют изоляцию из самозатухающего полиэтилена, АПвВг и ПвВг— из вулканизированного полиэтилена, а АПвсВГ и ПвсВГ— из самозатухающего полиэтилена
Указанные выше оболочки кабелей не рассматриваются как защита изоляции кабеля от механических повреждений, когда кабели должны быть защищены от механических повреждений на большом протяжении, применяют кабели бронированные соответственно марок АВРБГ, АНРБГ, АВВБ, АВПБ (алюминиевые) или ВРБГ, НРБГ и ВВБ, ВПБ (медные).
В связи с тем что Минэлектротехприбор СССР, с 1979 г. начал выпуск установочных, осветительных проводов и контрольных кабелей с токопроводящими жилами из биметалла алюминий — медь (алюмомедь), Минэнерго, Минмонтажспецстрой СССР и Минэлектротехпром приняли решение разрешить применение таких проводов и контрольных кабелей (вместо проводов и контрольных кабелей аналогичного назначения с медными жилами) на электростанциях и подстанциях, а также промышленных предприятиях для всех цепей, за исключением цепей защиты, автоматики и вторичных цепей основного оборудования энергоблоков мощностью более 150 МВт электростанций, а также подстанций с высшим напряжением 330 кВ и выше и механизмов доменных цехов и прокатных станов; взрывоопасных зон классов В-I и В 1а, а также шахт, опасных по газу и пыли, цепей регламентируемых [3] пп 2 1 49, 2 1 50, 2 1 70,
5 6, 6 5 13, 6 5 14, а также пп VI-2-74 и VI-3-67 ПУЭ издания 1966 г
Минимальное сечение жил для алюмомедных проводов при стационарной прокладке внутри помещений установлено 1,5 мм², а для монтажа панелей, шкафов, пультов и комплектных устройств электростанций, подстанций и промышленных предприятий, на которых согласно указанному выше допускается применение проводов и контрольных кабелей с алюмомедной жилой, — 2,5 мм²
Испытания, проведенные ВНИИпроектэлектромонтажем, показали, что все приспособления, используемые для монтажа проводов с алюминиевыми жилами, могут применяться для монтажа проводов с алюмомедными жилами при условии, что части приспособлений, приходящие в соприкосновение с медным слоем алюмомедной жилы, обработаны по 10-му классу чистоты и не имеют острых кромок и поверхностных дефектов. В частности, для снятия изоляции можно использовать клещи МБ-1 НПО «Электромонтаж» Минмонтажспецстроя, а клещи КУ-1 можно применять только при изгибании алюмомедной жилы в кольцо под винт М3, М4 и М5.
По длительно допустимым токам алюмомедные провода соответствуют проводам с алюминиевыми жилами.

Кабель-каналы: особенности выбора и монтажа Статьи

Использование кабель-каналов – наиболее частый выбор при монтаже наружной электропроводки. Причины просты: кабель-каналы пожаро- и электробезопасны, а также гораздо более эстетичны, чем проводка в трубах или открытая. Однако выбор и монтаж кабель-каналов – достаточно сложная и трудозатрантная даже для опытного монтажника вещь.

Во-первых, нужно понять, какого размера должен быть кабель-канал. Тут нужно учесть, что все необходимые кабели должны свободно помещаться в его полости, но также должен оставаться некоторый запас пространства. Обычно магистральный горизонтально расположенный кабель-канал выбирают большего размера, чем кабель-канал для вертикальных спусков или подъёмов к розеткам или выключателям.

При определении общей длины кабель-каналов при их закупке нужно учесть, что продаются он палками по 2 метра и в магазинах не режутся. Рекомендуется при расчёте общей длины оставлять запас 15-20%, так как в ходе работ некоторая часть кабель-каналов может быть отбракована или испорчена.

Цвет кабель-каналов при их выборе определяется особенностями интерьера и вкусом покупателя. Однако белый кабель-канал представлен гораздо шире, чем серый или «под дерево».

Кроме самих кабель-каналов, рекомендуется приобрести к ним различные аксессуары, такие как заглушки, стыки, углы и тройники. Использование этих изделий существенно улучшает внешний вид готовой проводки и облегчает монтаж. Также не стоит забывать про распределительные коробки наружного монтажа. Лучше всего выбирать такие коробки, которые будут сочетаться с кабель-каналами по цвету и дизайну.

При выборе кабель-каналов следует уделять пристальное внимание качеству замка крышки. У недорогих марок кабель-каналов это распространённая проблема. Крышка с таким замком или выпадет из основания кабель-канала после монтажа, или не сможет полностью защёлкнуться в нём, даже если монтажник применяет большие усилия для её закрытия. В норме кабель-канал должен открываться и закрываться без особых усилий и специальных приспособлений, даже при наличии уложённого в нём кабеля.

Подготовку к монтажу кабель-каналов следует начать с выравнивания поверхностей, на которые они будут крепится – то есть, стен и потолков. Если они неровные, то гарантированно возникнут щели между их поверхностью и самими кабель-каналами, видимые искривления и повреждения при их монтаже.

Резать кабель-канал при монтаже можно ножовкой по металлу, ножом или бокорезами, однако наилучшим инструментом опытные монтажники считают болгарку. Крышки режут отдельно от оснований. Для разметки длин кабель-каналов и мест их крепления прекрасно подходит простой карандаш. Длину отрезков кабель-канала лучше измерять с помощью рулетки или подобного инструмента. Горизонтальное выравнивание при монтаже удобно контролировать уровнем, а вертикальное – с помощью отвеса. Полезен будет и уголок.

Выбор инструмента и арматуры для крепежа определяется типом стен. На деревянные или подобные стены, а также на краску или обои, кабель-каналы можно просто приклеить. Для этого понадобится только клей. Помните, что укладывать кабель и закрывать крышки можно только после полного просыхания клея.

Для монтажа на деревянную стену подойдут обычные саморезы по дереву. В этом случае понадобятся отвёртка или шуруповерт и дрель с тонким сверлом. С помощью сверла изготавливаются отверстия на дне кабель-каналов, после чего через эти отверстия они закрепляются на стене с помощью саморезов.

На бетонных или кирпичных стенах кабель-каналы крепят с помощью дюбелей и саморезов. Как и в предыдущем случае, дно кабель-каналов рекомендуется предварительно засверлить. Далее прикладывают кабель-канал к стене и через эти отверстия намечают карандашом точки крепления, затем высверливают их и вставляют дюбели. В конце, монтируют кабель-каналы на дюбели с помощью саморезов. Если же не засверливать в кабель-канале предварительно отверстия, а бурить стену непрямую через него, то кабель-канал от ударов перфоратора может лопнуть или сместиться с намеченной точки монтажа. Выполнение соединений кабель-каналов при различных стыковках и поворотах лучше всего производить с помощью аксессуаров, однако может быть произведено и при их отсутствии. Для этого кабель-каналы отрезают под углами в 45 градусов, высверливают или вырезают отверстия в их стенках, подрезают или загибают крышки и так далее. Главное, чтобы после завершения монтажа не оставалось никаких видимых щелей. При резке и монтаже кабель-каналов не следует торопиться и прилагать чрезмерные усилия.

Последовательность действий при укладке кабелей такова: сначала размещаем весь необходимый отрезок кабеля в кабель-канал, а следом сразу же, пока кабель не выпал, одеваем на него крышку. При этом рекомендуется закрывать крышки так, чтобы их стыки не совпадали со стыками оснований, – после этого места соединений отдельных кабель-каналов будут гораздо менее заметны.

При отсутствии заглушек, торцовку кабель-каналов выполняют загибанием крышек или стенок. Но этот способ подойдет только для небольших размеров кабель-каналов с тонкими стенками. Проводка в кабель-каналах должна иметь возможность замены. Поэтому заклеивать или закрашивать крышку кабель-канала после монтажа, зашивать кабель-канал под гипсокартон или устанавливать его в штробу нельзя. Однако замазать неудачные щели или стыки герметиком подходящего цвета можно. Монтаж разветвительных коробок, подключение электрощитов, розеток, выключателей, светильников и прочего оборудования к электропроводке в кабель-каналах не имеет особенностей.

Купить кабель-каналы Вы можете в магазинах ГТК «Метизы».

Кабельное кольцо для монтажа на рейку (серия CMR)

Ресурсы для продукта

Ссылки

Поделиться этим продуктом

Особенности:

• Изготовлен из стали марки 14.
• Разработан для установки на стандартные монтажные рейки, соответствующие требованиям EIA.
• Окрашено гладкой черной порошковой краской.
• Соответствует RoHS.
• Произведено в Северной Америке.

Принадлежности

Детали детали

Нажмите Деталь № ниже, чтобы получить подробную информацию (например, чертежи продукта, инструкции по сборке, вес груза)

Деталь No.	Габаритные размеры			Стойка	Рекомендуемое заполнение кабеля (коэффициент заполнения 50%)			Максимальное заполнение кабеля (коэффициент заполнения 100%)
	Рост	Ширина	Глубина	Единицы	Кошка 5e	Кошка 6	Cat 6a	Кошка 5e	Кошка 6	Cat 6a
CMRBK1	75″> 1.75	1,25	3,50	1U	34	22	15	68	44 год	30
CMR3BK1	75″> 1.75	3,00	3,50	1U	84	53	37	167	107	74

Нужна помощь? Связаться с нами.

Данные могут быть изменены без предварительного уведомления.

Монтажный комплект для крепления кабельных проушин к C-Rail

Торговые посредники в вашем регионе

Ниже приведен список местных реселлеров, у которых в настоящее время есть этот товар на складе:

Дистрибьютор	Количество	Дата в наличии	Цена
Нет доступной информации.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О ПРОДУКТЕ

Монтажный комплект для крепления кабельных проушин к С-образной рейке.

Товар (ов) доставлен

В комплект поставки данного продукта входят следующие позиции:

Товар	Описание	Количество
1	Накидная гайка M 6, сталь, оцинкованная	4
3	Винт M 6 x 12, сталь, оцинкованная	4
4	Шайба 6,4, сталь, оцинкованная	4

Кабельные стяжки, монтаж – база для болтов

Кабельные стяжки, монтажные
Миниатюра Миниатюрные кабельные стяжки имеют ширину 0.10 дюймов и предел прочности на разрыв 18 фунтов. Нейлон 6/6 натуральный Натуральный нейлон кремового цвета. Нейлон общего назначения, который часто используется в крепежных изделиях для обеспечения устойчивости к коррозии. Нейлон 6/6 УФ черный Черный нейлон UV имеет черный цвет, что обеспечивает большую устойчивость к ультрафиолетовому излучению.Нейлон общего назначения, который часто используется в крепежных изделиях для обеспечения устойчивости к коррозии. Подробности Скрыть подробности	Средний Промежуточные кабельные стяжки имеют ширину 0.14 дюймов и предел прочности на разрыв 40 фунтов. Нейлон 6/6 натуральный Натуральный нейлон кремового цвета. Нейлон общего назначения, который часто используется в крепежных изделиях для обеспечения устойчивости к коррозии. Нейлон 6/6 УФ черный Черный нейлон UV имеет черный цвет, что обеспечивает большую устойчивость к ультрафиолетовому излучению.Нейлон общего назначения, который часто используется в крепежных изделиях для обеспечения устойчивости к коррозии. Подробности Скрыть подробности
Стандарт Стандартные кабельные стяжки имеют ширину 0.18 дюймов и предел прочности на разрыв 50 фунтов. Нейлон 6/6 натуральный Натуральный нейлон кремового цвета. Нейлон общего назначения, который часто используется в крепежных изделиях для обеспечения устойчивости к коррозии. Нейлон 6/6 УФ черный Черный нейлон UV имеет черный цвет, что обеспечивает большую устойчивость к ультрафиолетовому излучению.Нейлон общего назначения, который часто используется в крепежных изделиях для обеспечения устойчивости к коррозии. Подробности Скрыть подробности	Сверхмощный Кабельные стяжки для тяжелых условий эксплуатации имеют ширину 0.30 дюймов и предел прочности на разрыв 120 фунтов. Нейлон 6/6 натуральный Натуральный нейлон кремового цвета. Нейлон общего назначения, который часто используется в крепежных изделиях для обеспечения устойчивости к коррозии. Нейлон 6/6 УФ черный Черный нейлон UV имеет черный цвет, что обеспечивает большую устойчивость к ультрафиолетовому излучению.Нейлон общего назначения, который часто используется в крепежных изделиях для обеспечения устойчивости к коррозии. Подробности Скрыть подробности

Прокладка и монтаж столбов кабельных ограждений

В этой установке мы предоставляем практически все материалы, необходимые для установки.Единственное, что вам нужно будет взять с собой, – это дрель или ударный шуруповерт, сверло на 3/16 дюйма, ручку или карандаш, рулетку и угольник.

Шаг 1. Проверка чертежа

На этом этапе у вас, вероятно, есть эскиз того, где будут размещаться стойки кабельных перил. Обратитесь к этому чертежу и разместите свои стойки на своих местах, убедившись, что каждая из стоек находится на расстоянии не более 48 дюймов друг от друга по центру. Это поможет вам визуализировать проект и убедиться в отсутствии непредвиденных препятствий.Если вы используете ровные или угловые стойки в непосредственной близости, убедитесь, что они установлены на расстоянии не менее 1,5 дюймов друг от друга, измеряя расстояние от внешней стороны одной опоры стойки до внешней стороны следующей стойки стойки.

Если вы используете угловые стойки, убедитесь, что у вас есть хотя бы один натяжной участок, перемещающийся во всех направлениях. Самый простой способ проверить это – убедиться, что большие ½-дюймовые отверстия на задней стороне угловых стоек не обращены друг к другу.

Шаг 2: Использование квадрата скорости

Чтобы убедиться, что ваши стойки находятся на одном уровне с краями террасы или балкона, используйте скоростной угольник.При установке столбика убедитесь, что он находится на расстоянии не менее 1,5 дюймов от края вашей блокировки.

При размещении угловых стоек следует размещать их как можно ближе к 1,5 дюймам от блокировки, чтобы убедиться, что нижняя часть троса будет очищать выступы протектора.

Шаг 3: Проверка выравнивания системы

Проведите предоставленной строкой по краям ваших сообщений, чтобы проверить целостность линии. Если линия неровная, у вас возникнут проблемы с установкой поручня.Вы также должны пропустить эту веревку через нижние отверстия на каждой угловой трассе, чтобы убедиться, что трос очищает выступы протектора. Это может помочь закрепить струну лентой на буровой коронке, как показано на рисунке.

Шаг 4: Предварительное просверливание монтажных отверстий

Теперь, когда вы подтвердили размещение столбов, отметьте расположение всех монтажных отверстий ручкой или карандашом. По возможности всегда нужно использовать четыре угловых отверстия. Если это вызывает какие-либо проблемы, не забудьте заполнить по одному отверстию с каждой из четырех сторон столбов.

Снимая каждую стойку, просверлите все монтажные отверстия сверлом на 3/16 дюйма.

Шаг 5: Установка и выравнивание стоек

Замените стойки и заполните все предварительно просверленные отверстия прилагаемыми крепежными винтами.

Поместите столбик на столб и убедитесь, что он ровный. Если стойка неровная, используйте предоставленные композитные прокладки, чтобы выровнять стойки. Как только он выровняется, наденьте чехол для ног на верхнюю часть стойки, стараясь опустить его осторожно, чтобы не поцарапать порошковое покрытие.Повторите этот шаг для каждого из своих постов.

Шаг 6: Крепление кронштейна поручня

Поместите кронштейн поручня на стойки и прикрепите его прилагаемыми винтами. Если в вашей системе используются угловые стойки, убедитесь, что кронштейн ориентирован так, чтобы он поворачивал угол в правильном направлении. Угловые стойки Express поставляются с универсальным кронштейном для поручня, который позволяет ему поворачиваться под углом вашей лестницы.

Теперь вы установили все свои сообщения. Чтобы узнать, как установить остальную часть вашей системы кабельных перил DIY, посетите наш канал Youtube на YouTube.com / viewrail.

8 дюймов – Кабельные стяжки с ремешком для монтажных отверстий – Белый – 100 PK

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, обновите браузер, чтобы продолжить использование нашего сайта.

Предел прочности на разрыв 50 фунтов | Внутреннее и наружное использование | Естественный цвет | Застежка-молния | Размер винта # 10

Количество со скидкой
1–9	10–49	50–99	100–249	250+
8 долларов.83	8,34 долл. США	7 долларов.86	7,37 долл. США	6 долларов.89

8 дюймов – 50 фунтов – Прочные стяжки на молнии с ремешком для монтажных отверстий – Белый – 100 штук в упаковке

Стяжки с замками на молнии ShowMeCables обеспечат быстрый, безопасный и организованный способ крепления кабелей и проводов. Цельная конструкция позволяет ускорить механический монтаж и снизить стоимость.Кабельные стяжки также являются отличным решением для многих других проектов.

Характеристики:

• Монтажное отверстие
• Длина: 8 дюймов
• Цвет: Белый
• Внутренний / Открытый
• Размер винта: № 10
• Количество: 100 Упаковка
• Прочность на растяжение: 50 фунтов

Q: Что такое предел прочности на разрыв?

A: Прочность на растяжение представляет собой вес, который может выдержать кабельная стяжка.ShowMeCables предлагает кабельные стяжки 3 разной силы; 18 50 и 120 фунтов. 18 фунтов являются наиболее распространенными стяжками на 50 и 120 фунтов, которые обычно используются для тяжелых кабелей.

Q: Что означает рейтинг пленума?

A: Кабель, рассчитанный на камеру статического давления, и монтажное оборудование необходимы для работ, при которых кабель будет прокладываться в пространстве возвратного воздуха. В большинстве зданий эта зона находится выше подвесных потолков или под фальшполом. Материалы, необходимые для соответствия нормам пленума, намного дороже, чем конструкции без статического давления.

.
