Содержание

Саморегулирующийся греющий кабель | Самрег

Греющий кабель является ключевым компонентом систем кабельного обогрева. В нашей линейке нагревательных кабелей мы предлагаем кабели постоянной мощности и саморегулирующиеся греющие кабели или самреги. Самрег – это тип греющего кабеля, который самостоятельно регулирует выделяемую температуру, а поэтому отличается повышенной безопасностью и эффективностью в климатических условиях России.

Греющий кабель НТМ
Описание: Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания заданной температуры трубопроводов и емкостей, в том числе во взрывоопасных …
Подробнее
Греющий кабель НТА
 Описание: Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания заданной температуры трубопроводов и емкостей, в том числе во взрывоопасных …
Подробнее
Греющий кабель НТР
Описание: Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания заданной температуры трубопроводов и емкостей, в том числе во взрывоопасных .
..
Подробнее
Греющий кабель ВТС
Описание: Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания заданной температуры трубопроводов и емкостей, в том числе во взрывоопасных …
Подробнее
Греющий кабель ВТХ
Описание: Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания заданной температуры трубопроводов и емкостей, в том числе во взрывоопасных …
Подробнее
Греющий кабель НТВ
Описание: Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания заданной температуры трубопроводов и емкостей, в том числе во взрывоопасных …
Подробнее
Греющий кабель VL
Описание: Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания требуемой температуры трубопроводов и емкостей, в том числе во …
Подробнее
Греющий кабель VR
Описание: Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания требуемой температуры трубопроводов и емкостей, в том числе во . ..
Подробнее
Греющий кабель VC
Описание: Саморегулирующаяся электрическая нагревательная лента для технологического подогрева или поддержания требуемой температуры промышленных трубопроводов, резервуаров и технологического оборудования, в том …
Подробнее
Нагревательный кабель VM
нагревательный кабель VM ОписаниеСаморегулирующаяся электрическая нагревательная лента (нагревательный кабель VM) для защиты от замерзания или поддержания требуемой температуры трубопроводов и …
Подробнее
Нагревательный кабель CНФ
Описание: Электрический нагревательный кабель постоянной мощности для обогрева трубопроводов, резервуаров и другого технологического оборудования, в том числе во взрывоопасных зонах …
Подробнее
Нагревательный кабель Freezstop
Описание: Кабель нагревательный саморегулирующийся универсального назначения для использования в системах обогрева бытовых трубопроводов, а также в антиобледенительных системах Особенности и …
Подробнее

Саморегулирующийся греющий кабель или Самрег

Саморегулирующийся кабель, самрег, автоматически регулирует тепловыделение в ответ на изменение температуры обогреваемой поверхности и температуры окружающей среды. Самреги позволяют строить простые и эффективные системы обогрева, имеют широкий диапазон мощностей (от 11 до 60 Вт/м), не перегреваются и не перегорают даже при самопересечении. Для промышленных объектов мы рекомендуем к использованию саморегулирующиеся греющие кабели линейки VL, VM, VR, VC со степенью взрывозащиты. Для систем обогрева кровель и бытовых трубопроводов – саморегулирующиеся нагревательные кабели линейки Freezstop

.

Нагревательный кабель постоянной мощности

Кабели постоянной мощности – это экономичное решение для высокотемпературного применения. Это решения для протяженных трубопроводов. Компания ССТ предлагает широкий ассортимент кабелей постоянной мощности, в том числе уникальные кабели НТ с плоской нагревательной жилой и бронированный кабель ТСОЭ.

СРЕДНЕТЕМПЕРАТУРНЫЙ САМОРЕГУЛИРУЮЩИЙСЯ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ TSS-60F

СРЕДНЕТЕМПЕРАТУРНЫЙ  САМОРЕГУЛИРУЮЩИЙСЯ  НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ TSS-60F

Среднетемпературный нагревательный саморегулирующийся кабель TSS предназначен для использования в системах со средней температурой воздействия, поддержания необходимого температурного режима до 120 градусов, а также защиты от промерзания трубопроводов и емкостей. При изменении температуры окружающей среды прибор автоматически регулирует тепловыделение, за счет чего не подвержен перегоранию и перегревам. Кабель может эксплуатироваться на неокрашенных и окрашенных поверхностях из металла, например, углеродистой и нержавеющей стали.

Компания «САМОРЕГ-ОПТОМ» предоставляет среднетемпературный нагревательный саморегулирующийся кабель TSS по доступной цене. Это многофункциональное оснащение, которое изготавливается в России в соответствии с требовательными техническими стандартами, поможет обустроить надежную и продуктивную систему промышленного отопления на объекте.

Преимущества кабеля TSS:


· Применяется как в нормальных условиях, так и при опасности возгораний,
· При монтаже необходимый отрезок кабеля отрезается от катушки, при этом сохраняются все эксплуатационные свойства изделия,
· Надежная защита от перегрева даже при самопересечении проводов,
· Повышенная стойкость к коррозии и биологическим воздействиям, влажности и деформации,
· Высокий КПД,
· Легкость оборудования системы.

ОСОБЕННОСТИ

·                     Автоматическое регулирование тепловыделения при из­менении температуры обогреваемой поверхности.

·                     Может быть отрезан нужной длины.

·                     Не перегревается и не перегорает при самопересечении.

·                     Возможно применение в безопасных и взрывоопасных зо­нах согласно стандарту ГОСТ IEC 60079-30-1-2011.





ПРИМЕНЕНИЕ

Защита от замерзания и поддержание технологической температуры трубопроводов и резервуаров, подвергаемых пропарке..

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

·                     Напряжение питания: 230 В переменного тока.

·                     Максимальная рабочая температура: +120°С.

·                     Максимальная допустимая температура без нагрузки: +200°С.

·                     Температурный к ласс: T 3.

·                     Степень з ащиты: I P66.

·                     Минимальная температура монтажа: -60°С.

·                     Минимальный радиус изгиба: 25 мм при -60°С.

·                     Номинальная мощность: 10, 15, 20, 30, 45, 60 Вт/м при 10°С.

·                     Номинальные размеры: ширина 10,7 мм, толщина 5,1 мм.





Максимальная длина кабеля

при использовании автоматического

выключателя типа С





Тип автома­тического вы­ключателя и температура включения



















TSS-45

TSS-60





200

165

110

85

70

50





175

117

88

69

49

38





165

110

80

65

45

35





235

189

140

114

82

64





235

152

120

82

66

52





225

144

114

96

62

48





235

189

140

114

82

64





235

189

140

114

82

64





235

189

136

110

78

60





ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА:

T S S – 60 F

T S S – марка кабеля

60 – линейная мощность кабеля 60 Вт/м

F – материал оболочки кабеля: F-фторполимер



Представленная продукция сертифицирована и соответствует повышенным стандартам качества, что гарантирует ее безотказную и безопасную работу на длительный срок.

Наша компания поставляет продукцию оптом и в розницу, при этом для оптовых и постоянных клиентов действует гибкая система скидок. Чтобы получить консультацию и оформить заказ с доставкой в любой регион России, свяжитесь с менеджером компании по телефону или с помощью заявки на сайте.

Мы всегда рады сотрудничеству!

Как смонтировать саморегулирующийся нагревательный кабель на трубопровод?

В данной статье изложены основные правила и рекомендации по монтажу саморегулирующегося нагревательного кабеля на трубопроводах.



Подготовка к монтажу



Перед монтажом необходимо измерять сопротивление изоляции нагревательного кабеля – измеренная величина должна составлять не менее 20 МОм. Рекомендуемое напряжения для испытания – 1500 В DC, минимальное испытательное напряжение 500 В DC.

Следующим шагом является подготовка трубопроводов к укладке кабеля. Предварительно окрашенные или лакированные трубы должны полностью высохнуть. Для полного высыхания необходимо 3 недели. Все острые края и неровности должны быть устранены, поскольку могут повредить нагревательный кабель. Обогреваемая поверхность должна быть чистой и сухой.



Работа с саморегулирующимся кабелем



При укладке кабеля нельзя превышать минимальный радиус изгиба 25 мм.

Запрещено механическое воздействие и чрезмерное натяжение на кабель при сматывании и разматывании во время транспортировки и монтажа.

Концы греющего кабеля должны быть надежно защищены от воздействия влаги.

При разматывании с катушки нагревательный кабель необходимо тянуть по прямой.



Монтаж нагревательного кабеля



Наиболее удобным и корректным способом монтажа нагревательного кабеля является продольная укладка вдоль трубопровода в одну или несколько “ниток”.



Путем хорошего прилегания достигается хорошая теплопередача от нагревательного кабеля к трубопроводу. Если необходимо – сократить шаг крепления.

Отрезать нагревательную секцию необходимо после того, как он будет уложен на трубопровод и закреплен. Концы секции защитить от влаги – заклеить самоклеющейся лентой или присоединить концевую заделку.

Для установки соединительных муфт и концевых заделок на каждой нагревательной секции необходимо предусмотреть по 500 мм.



Крепление



Для крепления нагревательного кабеля используется клейкая лента:

Шаг крепления клейкой лентой составляет 200 – 250 мм.



Запрещено использовать теплоизоляцию из ПВХ или ленту клейкую, которая содержить поливинилхлорид или винилхлорид.

После монтажа нагревательный кабель по всей длине должен быть проклеен самоклеющейся алюминиевой лентой для улучшения теплообмена.

РИСУНОК

Пластмассовые трубопроводы перед монтажом кабеля следует покрыть по всей площади алюминиевой фольгой для эффективного распределения тепла, поверх кабеля также наклеить ленту алюминиевую. Нагревательный кабель будет находиться в средине алюминиевой ленты.

Способы прокладки кабеля



Кабель, монтирующийся вдоль трубопровода, должен быть уложен в соответствующих точках на циферблате “4 часа 30 минут” и “7 часов 30 минут”.

Кабель нельзя монтировать в самой низшей точке на горизонтальных трубопроводах. Также на таких трубах не допускается прокладка нагревательной ленты в верхней точке окружности, поскольку кабель может быть поврежден механически, а процесс распределения тепла наименее эффективный.



Монтаж на задвижках, фланцах, опорах, насосах



На арматуре, фланцах опорах, насосах, имеющихся на трубопроводе, возникают дополнительные теплопотери, которые, для поддержания требуемой температуры продукта, необходимо компенсировать. Также вся арматура должна быть доступна для обслуживания и проведения ремонтных работ.

Решить эти задачи можно путем укладки на оборудование дополнительного количества кабеля в виде петли.

Основные способы прокладки нагревательного кабеля представлены на рисунках ниже:



Аксессуары системы электрического кабельного обогрева



Для монтажа системы электрообогрева в целом необходимы следующие элементы:

  • Соединительные и концевые муфты;
  • Распределительные клеммные коробки;
  • Силовой кабель для подвода электрического питания;
  • Крепежные аксессуары;
  • Устройства для прохода через теплоизоляцию;
  • Приборы для контроля температуры;
  • Таблички “Внимание электрообогрев”.



Дополнительные предписания



Соединительная муфта и концевая заделка должны быть смонтированы перед подключением к источнику питания.

Распределительные коробки следует установить в легкодоступном месте для удобства обслуживания.

После проведения монтажа кабеля, перед началом укладки тепловой изоляции, должно быть измеряно сопротивления изоляции каждого нагревательного контура.







Саморегулирующийся кабель НТР, ФСР от компании А-Проект Системы Промышленного Обогрева

Саморегулирующийся нагревательный кабель промышленного качества предназначен для защиты от замерзания или поддержания заданной температуры трубопроводов и резервуаров, в том числе во взрывоопасных зонах.

Преимущества
  • Автоматически регулирует тепловыделение в ответ на изменение температуры трубы.
  • Может быть отрезан нужной длины без ущерба для характеристик.
  • Полный набор средств управления и вспомогательных принадлежностей.
  • Не перегреется и не перегорит даже при самопересечении.
  • Рабочее напряжение:
    ∼ 220–240 В
    ∼ 110–120 В (по заказу).

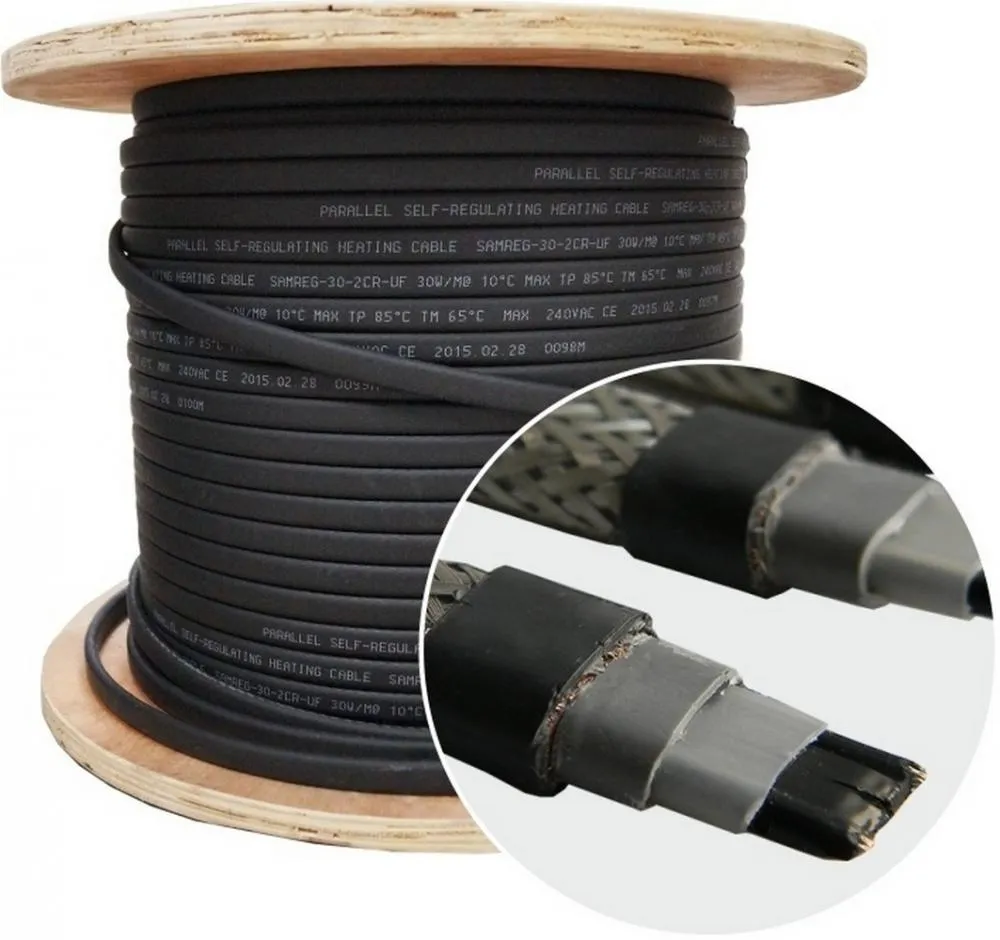

Конструкция нагревательного кабеля
  1. Медные луженые жилы сечением 1,25 мм²
  2. Полупроводящая саморегулирующаяся матрица
  3. Изоляция из термопластичного эластомера
  4. Оплетка из медных луженых проволок
  5. Оболочка (в зависимости от исполнения)

Особенности

Кабель НТР может быть отрезан до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.

HTP одобрен для использования в безопасных и взрывоопасных зонах согласно международным и российским стандартам ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-30-1-2011.

Характеристики саморегулирования повышают безопасность и надежность кабеля. HTP не будет перегреваться или перегорать, даже когда его отдельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на изменение температуры.

Установка нагревательного кабеля HTP проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.

Технические характеристики

Максимальная температура 65 °С
Максимальная допустимая температура без нагрузки (1000 часов суммарно) 85 °С
Диапазон температур окружающей среды –60…+55 °С
Минимальная температура монтажа:
НТР. ..ВТ
НТР…ВР

–30 °С
–60 °С

Электропитание ∼ 220–240 В (~110–120 В по заказу)
Температурный класс Т6
Степень защиты от внешних воздействий по ГОСТ 14254-96

IP67





Масса и габариты

Тип Номинальный
размер, мм
Масса,
кг/100 м
Минимальный
радиус изгиба*, мм
HTР…BТ 13.2×6.1 14.24 25
HTР…BP 12.8×5.7 15.19 25

* Минимальный радиус изгиба приведен для температуры –20 °С.

Максимальная длина нагревательной секции, м

(или суммарная длина секции одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания:



Тип

Температура
включения, °C

230 В

16 А 20 А 32 А 40 А
10HTР 10 205
–15 140 186 195
–20 123 165 195
15HTР 10 145 162
–15 93 125 160
–20 82 111 160
25HTР 10 88 117 126
–15 60 75 117 125
–20 50 70 105 125
33HTP



10 70 90 108
–15 50 65 95 105
–20 45 58 85 105
40HTP



10 56 73 91
–15 35 54 77
–20 31 47 72

Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 50345-2010 (МЭК 60898-1:2003)

*В момент включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется. Максимальная величина стартового тока может в 5-6 раз превышать номинальное значение тока, на которое рассчитан автоматический выключатель питания.



Информация для заказа

Что такое саморегулирующийся кабель | Тепломонтаж

Саморегулирующийся греющий кабель отличается от других нагревательных кабелей именно тем, что обладает способностью регуляции температуры, а также является достаточно простым в монтаже. Выбирая такой кабель можно смело использовать отрезок необходимой длины. При этом в основе работы саморег кабеля лежит непосредственно полимерная матрица, которая соединяет жилы, что проводят электрический ток. Соответственно процесс нагрева такого кабеля является непрерывным. Матрица выполняет самостоятельное изменение температурного режима в зависимости от температуры во внешней среде. Выполняется саморегуляция на разных участках системы.

Основным качеством такого саморегулирующегося кабеля для обогрева труб является его отличная гибкость, благодаря которой он может быть с легкостью использован практически на любой возможной поверхности и выполнять равномерный качественный обогрев.

Основные преимущества

К наиболее выгодным сторонам применения саморегулирующегося кабеля Nexans Defrost Pipe следует отнести:

  • Универсальность его применения. Такой кабель может быть легко использован для осуществления обогрева подземных или уличных трубопроводов, кровли.
  • Надежность и безопасность работы при выполнении верного расчета и установки.
  • Легкость в монтаже и эксплуатации.
  • Значительная экологичность, так как такой кабель не приносит вреда окружающей среде.

Можно смело выбирать практически любой вид представляемого кабеля, так как принцип его работы будет оставаться одинаковым и доступным независимо от модели. Более важными уже являются параметры и детали устройства. Нагревается данный кабель непосредственно под воздействием проходящего через него тока и поэтому главной характеристикой его выступает именно показатели удельного тепловыделения.

В отличие от резистивных, в саморегулирующихся типах кабелей применяется специальная жила полупроводниковая, способная изменять параметры сопротивления в соответствии с температурными показаниями. Поэтому очень важным достоинством этого кабеля выступает его высоконадежность в эксплуатации. Также при подключении саморегулирующегося нагревательного кабеля его можно разделять на любые максимально удобные части, что упрощает ремонтные работы и монтаж. А его использование активно увеличивает КПД всей системы обогрева и позволяет значительно экономить на электричестве.

Очень удобно нагревательный кабель в Харькове можно заказать на страницах нашего специализированного онлайн магазина по заданным заранее характеристикам. Мы предлагаем хороший выбор изделий от бренда Nexans, которую смело можно использовать не только для собственных жилых домов, а также для сооружений промышленного типа.

Саморегулирующийся нагревательный кабель HS‑FSM2-CT 17W

Доставка:

по Москве (400 р. ) / Самовывоз / В регионы

Подробнее о доставке

Описание

Саморегулирующийся кабель HS-FSM2-CT 17W это экранированный электрический греющий кабель с оболочкой из термопластика предназначенный для защиты водопроводов от замораживания.

Особенности

Саморегулирующийся кабель HS-FSM2-CT 17W может быть отрезан нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.

Саморегулирующийся кабель HS-FSM2-CT 17W применяется для подогрева водопроводных труб диаметром до ДУ50 мм, монтируется поверх трубы с использованием алюминиевого скотча с обязательным применением трубной изоляции. Отрезается в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.

Кабель для труб HS-FSМ2-CT 17W одобрен для использования в быту, в обычных не агрессивных окружающих средах, с применением заземления.

Кабель HS-FSМ2-CT 17W не перегревается и не перегорает, даже когда ее отдельные участки накладываются друг на друга, так как каждый участок кабеля работает не зависимо от соседнего и тепловыделение саморегулируется.

Установка саморегулирующегося кабеля для труб HS-FSM2-CT 17W проста и не требует специальных навыков и инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных комплектах KMT/R.

Устройство

Две медные жилы – подключение к 220 В (фаза и ноль).

Греющий элемента – полупроводниковая саморегулирующаяся матрица.

Внутренняя изоляционная оболочка для защиты матрицы.

Оплетка из луженой проводов для заземления и увеличения прочности.

Наружная термопластиковая оболочка для защиты от воздействия внешней среды.

Технические характеристики

Напряжение питания кабеля220 В / 50 Гц
Максимальная температура нагрева65 °С
Максимальная допустимая температура
без нагрузки (1000 ЧАСОВ СУММАРНО)
85 °С
Температурная группаТ6 (85 °С)
Минимальная температура монтажа
(по рекомендации CENELEC)
– 20 °С
Максимальная длина одного участка18,2 0м/км
Максимальная длина провода,
подключенного к сети одним куском
100 м

Масса и габариты саморегулирующегося кабеля для труб

ТипРазмер, ммМасса кг/100 мМинимальный радиус изгиба, мм
HS-FSM2-СT 17W7,9 x 5,67,520

Максимальная длина (м) в зависимости от типа автоматического выключателя

ТИПТемпература включения (°C)Стартовый ток (А/м*)230 В
6A10A16A20A25A
17 HS-FSM10 °C0,1035488102
0°C 0,1145087102
-20 °C0,156345688102154
-40 °C0,19826426886124

Номинальное тепловыделение саморегулирующегося кабеля HS-FSМ2-CT 17W при установке на металлическую трубу с применением теплоизоляции.

Коэффициент тепловыделения

Напряжение, В17 HS-FSM2-CT
2000,94
2201,0
2401,11

Примечание.

Расшифровка аббревиатуры кабеля: HS-FSM2-CT 17W, где.

17 — тепловыделение 17 Вт/м при 5. °С.

HS – Производитель: «Heat Systems Co., Ltd».

FSM — конструкция кабеля.

2 – напряжение питания 220 В.

C — оплетка из луженой медной проволоки.

Т – оболочка из термопластика.

С этим товаром покупают

Т – саморегулирующийся кабель 30 Вт/м пр-во ССТ

  • Мощность кабеля, Вт/м: 30;
  • Области применения: обогрев труб, обогрев кровли, обогрев резервуаров;
  • Наличие заземления: да;
  • Оболочка, стойкая к УФ-излучению: да;
  • Страна пр-ва: Россия;
  • Гарантия, лет: 2;

30КСТМ2-Т – это бюджетный саморегулирующийся кабель мощностью 30 Ватт/м универсального применения для бытовых систем обогрева. 30КСТМ2-Т используется для обогрева трубопроводов, водопроводных кранов, накопительных баков, клапанов, элементов водосточных систем и кровли: лотков, труб, небольших ендов, наземного дренажа.

Наружная оболочка изготовлена из термопластичного эластомера, стойкого к воздействию УФ (ультрафиолетового) излучения, атмосферным осадкам и перепадам температур.

Кабель 30КСТМ2 бывает двух видов (маркировка отличается последними буквами: ….-АТ и ….-Т). Отличия: кабель 30КСТМ2-Т – экранирующая оплетка выполнена из медных проводников, 30КСТМ2-АТ – удешевленный вариант, где экран выполнен из металлизированной пленки + дренажная жила.

Технические характеристики 30КСТМ2-Т

  • Линейная мощность кабеля нагревательного в нормируемых условиях*, Вт/м: 30
  • Тип экрана: оплетка из медных проводников
  • Тип оболочки: термопластичный эластомер
  • Номинальный размер нагревательного кабеля, (ширина*толщина): 10,5 х 6,1 мм
  • Степень защиты оболочки: IP67
  • Минимальный допустимый радиус однократного изгиба, мм: 25
  • Сечение токопроводящих жил, мм2: 0,5-1,0
  • Электрическое сопротивление изоляции, МОм*м: Не менее 103
  • Электрическое сопротивление экрана, Ом/км: не более 13
  • Максимальная рабочая температура под напряжением/без напряжения: 65°C / 85°C
  • Температурная группа: Т6
  • Минимальная температура монтажа: -25°C
  • Вес 1 метра нагревательного кабеля, г: 150
  • Гарантия производителя, лет: 2
  • Срок службы, лет: 20
  • Страна пр-ва: Россия

Кабель 30КСТМ2-Т поставляется:

  • кабелем на отрез;
  • бухтами по 50 и 100 м;
  • на катушках по 200 м.
Температура
включения, °C
Максимальная длина
кабеля при использовании
автомата 16А 230В, м
Максимальная длина
кабеля при использовании
автомата 10А 230В, м
10 81 58
-20 45 30
Общие
Гарантийный срок, лет 5
Страна происхождения Россия
Самреги
Стойкость к UV (ультрафиолету) да
Пищевая оболочка нет
Обогрев труб да
Обогрев кровли да
Обогрев площадок да

HTS-6-1R HTS | Саморегулирующийся нагревательный кабель

Свяжитесь с нашими экспертами по фильтрации

Свяжитесь с нашими специалистами по фильтрации, чтобы ответить на вопросы или помочь вам с любым приложением

Услуги по фильтрации:

  • Консультации по фильтрации
  • Аудит
  • Инжиниринг и дизайн
  • Обучение и поддержка на месте

Свяжитесь с нашими экспертами по калибрам

Нужна помощь в выборе манометра? Свяжитесь с нашими специалистами, чтобы ответить на вопросы.

Воспользуйтесь нашим инструментом Gauge Finder Tool для поиска по определенным атрибутам в соответствии с потребностями вашего приложения.

Услуги

  • Услуги по калибровке манометров
  • Сборка и установка манометрического уплотнения
  • Монтаж и обслуживание разделительной диафрагмы
  • Наполнение манометра различными видами заливок
  • Пользовательские диапазоны измерения давления с помощью шкалы
  • Контрольные проверки для обеспечения надлежащего функционирования
  • Калибровка и ремонт вакуумметра

Свяжитесь с нашими экспертами в области управления движением и автоматизации

Свяжитесь с нашими экспертами, чтобы ответить на вопросы или помочь вам с вашим приложением.

Услуги

  • Управление и автоматизация
  • Службы панели управления
  • Проектирование системы управления
  • Услуги машинного зрения
  • Контракты на техническое обслуживание / ремонт
  • Услуги ПЛК
  • Ремонтный центр Rexroth Indramat

Свяжитесь с нашими экспертами по контролю процессов

Свяжитесь с нашими экспертами, чтобы ответить на вопросы или помочь вам с вашим приложением.

Услуги

  • Услуги по распределению комплектующих
  • Управление запасами на объекте
  • Услуги автоматизации производства
  • Экспедирование товара
  • Уведомления о моральном устаревании и замене продукта
  • Комплектация и упаковка
  • Маркировка на заказ

Свяжитесь с нашими специалистами по технологическому теплу

Свяжитесь с нашими экспертами, чтобы ответить на вопросы или помочь вам с вашим приложением.

Услуги

  • Расчет теплопотерь
  • Расчет тепловых потерь
  • Запуск технологического нагревателя и панели управления
  • Пуско-наладка тепловой системы
  • Поддержка на месте

Свяжитесь с нашими экспертами по работе с жидкостями

Свяжитесь с нашими экспертами, чтобы ответить на вопросы или помочь вам с вашим приложением.

Услуги

  • Расчет теплопотерь
  • Расчет тепловых потерь
  • Запуск технологического нагревателя и панели управления
  • Пуско-наладка тепловой системы
  • Поддержка на месте

Что такое саморегулирующийся тепловой кабель | Всепогодная броня

В чем именно разница между этими двумя типами и какой из них более эффективен?

Люди используют нагревательные кабели в различных ситуациях, включая напольное отопление, защиту труб, таяние снега и т. Д.Нагревательные кабели делятся на две категории: саморегулирующиеся кабели и кабели постоянной мощности. Оба имеют одну и ту же цель; тем не менее, в определенных ситуациях один тип будет лучше, чем другой.

  • Провода шины – переносят электричество к проводящей сердцевине
  • Проводящий сердечник: более низкие температуры пропускают больше энергии, вызывая нагрев. По мере нагрева он расширяется и пропускает меньше энергии. При пятидесяти градусах пускай это 10 Вт / фут. При нулевом пуске это 30 Вт / фут.
  • Металлический защитный экран: провод заземления

Саморегулирующийся нагревательный элемент использует токопроводящий сердечник. Этот сердечник становится более проводящим в холодную погоду, увеличивая потребляемую мощность в ответ на понижение температуры. Это идеально подходит для домовладельцев и / или предприятий, у которых ежегодно возникают проблемы с сосульками или ледяными плотинами на крыше или желобах. В теплые месяцы потребляется меньше энергии, так как снижается потребность в мощности. Хотя эти кабели регулируются соответствующим образом, они не отключаются полностью сами по себе, и их следует использовать с каким-либо контроллером или термостатом, а также с большим выключателем.

Кабели постоянной мощности используют одинаковую мощность по всей длине и не регулируются автоматически. Постоянное тепло, которое они излучают, делает их лучшим выбором для домовладельцев, желающих поддерживать тепловую мощность. Он потребляет больше энергии, поэтому его необходимо использовать с контроллером или термостатом.

Тепловые кабели постоянной мощности и саморегулирующиеся кабели работают внутри помещений для обогрева полов или плавления и удаления льда на улице. При принятии решения о том, что лучше всего подходит для крыш и водосточных желобов, наиболее эффективным выбором является саморегулирование, поскольку они способны поглощать влагу даже при низкой температуре наружного воздуха.Кабели постоянной мощности – лучший выбор для ситуаций, когда требуется таяние снега, поскольку они способны не отставать от изменений окружающей среды.

Саморегулирующийся нагревательный кабель

, Производитель кабеля для электрообогрева

Саморегулирующийся нагревательный кабель

Саморегулирующийся нагревательный кабель Jiahong, также называемый саморегулирующимся нагревательным кабелем, представляет собой разновидность специального нагревательного кабеля, который может самостоятельно регулировать тепловую мощность в соответствии с изменения температуры окружающей среды.

Он в основном используется для защиты от замерзания, вязкости потока, обогрева и технического обслуживания.

Как авторитетный производитель нагревательных кабелей, Jiahong New Materials Co., LTD владеет запатентованной технологией сердечника PTC.

Сердечник PTC является наиболее важным элементом теплового кабеля.

Хотя в мире существует множество производителей саморегулирующихся тепловых кабелей, только менее десяти из них имеют матричную технологию (также называемую технологией PTC).

Цзяхонг входит в десятку лучших в Китае. Мы – единственный производитель, который может разрабатывать и производить матрицу или сердечник PTC на нашем заводе.

Наши основные материалы импортируются из Кореи, США и Японии. Саморегулирование – наиболее характерная особенность этого типа кабеля. Нагревательный элемент – это полимерный проводящий пластик PTC.

Графика: Саморегулирующиеся нагревательные кабели

Температура низкая, сопротивление уменьшается, а при высокой температуре сопротивление увеличивается.

Выходная мощность изменяется в зависимости от сопротивления PTC. Например, при изменении температуры трубы саморегулирующийся нагревательный кабель автоматически регулирует выходную мощность.

График: кривая выходной мощности и температуры окружающей среды

Еще одной характеристикой саморегулирующегося нагревательного кабеля Jiahong является отсутствие перегрева независимо от того, как вы его устанавливаете.

Эта характеристика позволяет перекрестную прокладку кабеля и его можно разрезать на произвольные отрезки, не влияя на выходную мощность на единицу длины.

Вот почему люди любят саморегулирующийся нагревательный кабель – его очень легко спроектировать и установить. Именно эта характеристика упрощает установку теплового тракта.В жилых и коммерческих помещениях нет необходимости запрашивать специальную электрическую схему теплового кабеля.

Однако вы можете получить подробную спецификацию установки для промышленных приложений по запросу.

Типичный саморегулирующийся нагревательный кабель Jiahong состоит из 5 различных слоев. Конструкция включает

  1. Внутренний проводник из сплава
  2. Нагревательный элемент PTC
  3. Внутренняя изоляция или изоляция PTC
  4. Оплетка для защиты от электромагнитного излучения
  5. Наружная водонепроницаемая оболочка.

Рисунок: Базовая структура саморегулирующихся нагревательных кабелей

Саморегулирующийся нагревательный кабель Jiahong часто использует луженую медь в качестве внутреннего проводника.

Этот сплав обладает хорошей электропроводностью и низким коэффициентом термического преобразования.

Каждый саморегулирующийся нагревательный кабель имеет два параллельных многожильных луженых медных провода.

Каждый многожильный провод состоит из 7 или 19 кусков луженых медных проводов.Эта конструкция прочнее одной толстой медной проволоки.

Внутренняя изоляция обычно изготавливается из тефлонового пластика, устойчивого к высоким температурам, кислотам и щелочам.

При этом обладает стабильными химическими свойствами и длительным сроком службы.

Иногда тефлоновую изоляцию заменяют как внутренней изоляцией PE, так и внешней изоляцией LSZH, чтобы снизить стоимость.

Рисунок: тефлоновые материалы из Кореи и США

Слой оплетки также сделан из луженой меди.Плотность плетения зависит от количества тока, проходящего через петлю.

Как правило, чем больше ток, проходящий через петлю, тем выше плотность тканой сетки.

Для внешней оболочки часто выбирают ПВХ или фторполимер.

Оба материала обладают характеристиками устойчивости к высоким температурам, давлению, сильным кислотам и щелочам.

Кроме того, фторполимер также устойчив к высоким температурам, и его можно использовать в высокотемпературных саморегулирующихся нагревательных кабелях.

Требования к системе обогрева различаются в зависимости от конкретных проектных параметров каждого приложения.

Для удовлетворения этих потребностей компания Jiahong создала самый полный в мире ассортимент электрических нагревательных кабелей и систем управления. Саморегулирующиеся нагревательные кабели Jiahong включают три типа:

  • Низкотемпературные саморегулирующиеся нагревательные кабели
  • Среднетемпературные саморегулирующиеся нагревательные кабели
  • Высокотемпературные саморегулирующиеся нагревательные кабели

Рисунок: различные саморегулирующиеся нагревательные кабели -Регулирующий нагревательный кабель Рабочий эффект

Низкотемпературный саморегулирующийся нагревательный кабель

Он имеет максимальную поддерживаемую температуру 65 градусов Цельсия и максимальную температуру кратковременного воздействия 85 градусов Цельсия.

Этот вид нагревательного кабеля широко используется в различных областях, таких как жилые, коммерческие, промышленные районы и т. Д.

Например, для обогрева металла небольшого диаметра, труб из ПВХ, кровли, защиты от обледенения желобов и малых промышленных труб. защита от замерзания. Наши обычные модели – SLL, HTLe, HTM и HTR.

Средняя температура sr тепловой след

Он имеет максимальную температуру обслуживания 110 градусов Цельсия и максимальную температуру периодического воздействия 135 градусов Цельсия.

Эти кабели обогрева подходят для больших труб и систем с высокими тепловыми потерями для предотвращения замерзания при сохранении температуры.

Наша обычная модель – HTP.

Графика: HTP Нагревательные кабели на складе Jiahong

Высокотемпературный саморегулирующийся нагревательный кабель

Максимальная поддерживаемая температура составляет 120 градусов Цельсия, а максимальная температура кратковременного воздействия – 200 градусов Цельсия.

Это саморегулирующийся кабель для обогрева промышленного класса.

Может использоваться в средах с максимальной температурой 150 o C. Он является водонепроницаемым, антинеорганическим, антифрикционным и антиэкструзионным.

Применяется в обычных и опасных средах. Наша обычная модель – HTS.

Саморегулирующиеся тепловые ленты Jiahong широко используются для пожаротушения трубопроводов, проектов по десульфуризации дымовых газов электростанций, морских нефтяных платформ, морских судов, метро и т. Д.

С другой стороны, некоторые покупатели называют это нагревательными лентами.

Это не тот нагревательный кабель, о котором мы говорили.

Основное различие между нагревательной лентой и нагревательным кабелем – это диапазон поддерживаемой температуры, которую они могут обеспечить. Вообще говоря, диапазон нагрева саморегулирующегося нагревательного кабеля составляет от 65 o C до 150 o C.

Однако диапазон нагрева нагревательной ленты составляет 350 o C-760 o C.

Мы производим Jiahong Heating Кабели на нашем заводе.У нас есть полные производственные линии, включая 3 комплекта машин для группирования проволоки, 15 комплектов высокотемпературных и низкотемпературных экструдеров и 21 комплект плетильных машин.

С помощью этих машин мы можем производить 40000 метров нагревательного кабеля в день.

Наш срок поставки теплового кабеля Jiahong составляет всего 25 дней.

В разгар сезона это может быть около 35-40 дней.

Между тем, для некоторых обычных моделей мы можем предварительно произвести их, чтобы обеспечить быструю доставку.

Каждый саморегулирующийся нагревательный кабель Jiahong находится под строгим контролем во время производства.

Jiahong имеет единственную стандартную испытательную лабораторию CSA в Китае.

Лаборатория может предоставить 4 категории, 26 различных тестов, включая тесты проводников, тесты пластмассовых материалов, тесты печатных красок и тесты упаковочных материалов.

Рисунок: Саморегулирующиеся нагревательные кабели Jiahong Рабочая плита

Все провода обогрева должны пройти 7 категорий и 79 тестов для контроля качества.Эти испытания включают скручивание, экструзию PTC, экструзию изоляции, экструзию внешней оболочки, облучение, плетение, притирку и т. Д.

Более того, электрообогрев Jiahong должен пройти 2 раза, 100% проверки перед отделкой и окончательной упаковкой.

Всего проводится 15 испытаний, ключевыми из которых являются испытания на сопротивление, сопротивление изоляции и высоковольтные испытания изоляции.

Все саморегулирующиеся нагревательные кабели Jiahong одобрены большинством международных испытательных организаций.

Graphic : Jiahong Отчеты об испытаниях саморегулирующихся нагревательных кабелей

Нагревательные кабели для Северной Америки должны соответствовать стандартам UL, CULus, CSA и ETL. Для европейского рынка саморегулирующиеся нагревательные кабели должны соответствовать требованиям CE, TUV, ATEX, IECEX и EAC. Кроме того, на наши саморегулирующиеся нагревательные кабели предоставляется 10-летняя гарантия.

Саморегулирующийся нагревательный кабель : Полное руководство для импортеров

Глава 1. Саморегулирующиеся нагревательные кабели

Нагревательные кабели специально разработаны для использования как на открытом воздухе, так и внутри помещений.Проще говоря, нагревательные кабели гарантируют, что ваши трубы, резервуары и т. Д. Не замерзнут или не перегреются при понижении или повышении температуры.

Эти кабели идеально подходят для защиты от замерзания в промышленных, коммерческих и жилых помещениях.

Вот все, что вам нужно знать о наших высококачественных и первоклассных саморегулирующихся нагревательных кабелях.

1.1 Что такое саморегулирующиеся нагревательные кабели

Саморегулирующийся или саморегулирующийся нагревательный кабель – это специальный кабель, который может автоматически регулировать тепловую мощность, которую он производит, в зависимости от температуры поверхности для защиты труб и резервуаров , желоба и сосуды, среди прочего, от замерзания.

В качестве альтернативы, кабели могут также упоминаться как кабели с автоматическим обогревом или нагревательные ленты.

Например; если температура окружающей среды начинает нагреваться, пластиковый нагревательный элемент внутри кабеля расширяется и автоматически ограничивает выходную мощность. Это снижает тепловыделение и помогает компенсировать перепады температуры.

Обратное происходит, когда температура начинает падать; полимерная сердцевина кабеля автоматически нагревается для увеличения теплоотдачи.

Однако, если температура становится слишком высокой, чтобы вызвать повреждение, нагревательный кабель автоматически полностью отключает тепловую мощность. Это позволяет нагревательному кабелю перестать нагреваться и начать охлаждение. Мы узнаем более подробно о том, как они работают позже.

1.2 Структура саморегулирующихся нагревательных кабелей

Как упоминалось ранее, когда температура поверхности повышается, самоограничивающееся волокно / жила нагревательного кабеля расширяется, уменьшая тепловыделение, и наоборот.

Но о каких волокнах / сердцевине идет речь? Давайте разогнем складки и посмотрим, как устроены эти ценные нагревательные кабели.

Типичный нагревательный кабель, такой как саморегулирующийся нагревательный кабель Jiahong , состоит из пяти различных слоев, а именно;

  • Внутренний проводник из сплава
  • Нагревательный элемент PTC
  • Внутренняя изоляция
  • Оплетка для защиты от электромагнитного излучения
  • Наружная водонепроницаемая оболочка

Кроме того, трубка обычно покрывается теплоизоляцией, которая защищает ее от замерзания и помогает кабель не теряет тепло.

  1. Внутренний проводник из сплава

Первичный внутренний проводник или провода шины изготовлены из луженой меди. Материал обеспечивает невероятную электропроводность и низкую степень термического преобразования.

В саморегулирующихся кабелях используются два параллельных луженых медных провода, каждый из которых состоит из 7 или 19 жил из луженых медных проводов. В результате получаются сплошные медные провода.

  1. Нагревательный элемент PTC

Положительный температурный коэффициент (PTC) или нагревательные элементы с проводящим сердечником представляют собой специальные диски, которые обеспечивают очень высокую теплопередачу в небольшом пространстве.

Нагревательные элементы PTC обеспечивают мощную, безопасную и энергоэффективную передачу тепла. Обратите внимание, что это самая важная часть нагревательного кабеля, поскольку она определяет, насколько хорошо работает вся длина кабеля.

  1. Внутренняя изоляция

Большинство внутренних оберток, которые вы можете найти на самоограничивающихся нагревательных кабелях, изготовлены из тефлонового пластика, который является синтетическим материалом, который не реагирует. Он в основном используется в трубопроводах для химически активных и коррозионных химикатов.

Этот очень прочный материал подходит для многих промышленных применений, таких как аэрокосмическая промышленность, производство продуктов питания и напитков, телекоммуникации и даже в фармацевтике.

Внутренняя изоляция нагревательных кабелей выдерживает высокие температуры, кислоты и щелочи.

NB: Некоторые производители стремятся заменить тефлон как внутренней PV изоляцией, так и внешней изоляцией LSZH, чтобы снизить затраты.

  1. Анти-электромагнитная радиационная оплетка

Анти-электромагнитная радиационная оплетка также известна как металлическая защитная оплетка.Этот слой также сделан из луженой меди.

Однако плотность оплетки или плетения, используемая для каждого кабеля, зависит от величины тока, проходящего через петлю.

Плетение оплетки будет более плотным, если через нее проходит большой ток, и меньшей плотности, если ток, который, как ожидается, будет проходить через нее, будет низким.

  1. Наружная водонепроницаемая куртка

Наружная оболочка может быть изготовлена ​​из фторполимера или ПВХ.Фторполимерный материал в основном используется в кабелях, которые работают с растворителями и кислотами.

ПВХ в основном используется для изготовления труб, электрических кабелей, полов и многих других применений, где он может заменить резину, особенно в высокотемпературных самоограничивающихся нагревательных кабелях.

Оба материала могут выдерживать высокие температуры, давление и сильные кислоты. Более того, оба элемента устойчивы к щелочам.

1.3 Преимущества саморегулирующихся нагревательных кабелей

Нагревательные кабели весьма выгодны при правильном использовании и установке.Поскольку эти параллельные нагревательные кабели состоят из встроенного полупроводящего элемента, который реагирует на изменения температуры, они могут автоматически изменять тепловую мощность по мере необходимости.

Вот и другие преимущества автоматического нагревательного кабеля:

  • Автоматическое регулирование температуры

Все мы полагаемся на тепловую энергию. Саморегулирующийся нагревательный кабель можно использовать в коммерческих секторах, жилых домах и промышленных предприятиях для понижения или повышения температуры многих приборов.

Существенным преимуществом установки саморегулирующихся нагревательных кабелей является то, что вам не требуется никаких ручных настроек при изменении температуры. Кабели могут автоматически регулироваться как в теплой, так и в холодной среде.

Например; когда слишком жарко, кабель автоматически снижает тепловыделение и потребляет меньше энергии. Та же методика применяется, когда температура начинает падать; нагревательные кабели регулируются соответствующим образом и увеличивают тепловую мощность.

  • Температурная безопасность по своей природе

Поскольку нагревательный кабель предназначен для регулирования различных температур, он может выдерживать как низкие, так и экстремальные температуры.

Например, предприятиям, производящим такие материалы, как чугун или углеродистая сталь, нужны саморегулирующиеся кабели, которые имеют высокую устойчивость к низким температурам, поскольку элементы необходимо быстро нагревать, а затем одновременно быстро охлаждать.

Если кабели не могут выдерживать очень высокие или очень низкие температуры, нагрев или холод могут привести к серьезным дефектам и повреждению кабеля. Эта чувствительная металлическая деталь может расширяться при повышении температуры и сжиматься при понижении температуры, чтобы приспособиться к любым изменениям температуры.

Еще одним большим преимуществом является возможность для пользователя отрезать нагревательный кабель любой желаемой длины, не беспокоясь об изменении свойств проволоки.

Как? Что ж, саморегулирующиеся нагревательные кабели состоят из проводящей полимерной грелки, расположенной между двумя параллельными проводниками шины, которые нельзя повредить при разрезании кабеля.

  • Нулевая ЭДС (электромагнитное излучение / поля)

Эти системы обогрева снижают воздействие электромагнитного излучения.Саморегулирующиеся нагревательные кабели излучают или создают нулевую ЭДС. Это означает, что ваша семья и окружающая среда будут в безопасности во всем.

Известно, что ЭМП вызывает такие проблемы, как рак кожи или груди, депрессия, невротические расстройства и многие другие вредные состояния.

Переход на системы с самоограничивающимся нагревательным кабелем будет полезен как для вашего здоровья, так и для окружающей среды.

  • Контролируемая температура (термостат не требуется)

Саморегулирующийся нагревательный кабель не нуждается в термостате для отслеживания уровней тепла, поскольку он может автоматически контролировать температуру ядра.Как упоминалось ранее, нагревательный кабель может понижать или повышать тепловую мощность в зависимости от окружающей среды.

При обнаружении высоких / низких температур в определенной области кабель может автоматически регулироваться без необходимости каждый раз проверять термостат вручную.

Глава 2: Типы саморегулирующихся нагревательных кабелей

Все саморегулирующиеся нагревательные кабели имеют определенное максимальное температурное воздействие.Температурный предел каждого приобретаемого вами кабеля зависит от типа полимера, из которого изготовлена ​​жила.

Это означает, что если вы используете очень высокие температуры на кабеле, который был изготовлен для низких температур, вы можете в конечном итоге повредить тепловую ленту, не подлежащую ремонту.

Итак, что вы можете сделать, если вам требуются высокие температуры нагрева? Что ж, хорошая новость заключается в том, что производители нагревательных кабелей создают разные типы саморегулирующихся нагревательных кабелей с разными настройками температуры.

Доступны четыре типа:

  • Саморегулирующийся нагревательный кабель для низких температур (LTC)
  • Саморегулирующийся нагревательный кабель для средних температур (MTC)
  • Нагревательный кабель для высоких температур (HTC)
  • Саморегулирующийся нагревательный кабель для сверхвысоких температур -регулирующий нагревательный кабель (SHTC)

Несмотря на то, что кабели могут автоматически регулировать количество тепла, которое они производят самостоятельно, для оптимизации работы системы установлены контроллеры электрообогрева.

В основном, все доступные варианты зависят от типа отопления, которое вы ищете, и от того, как вы планируете его использовать.

1. Низкотемпературный саморегулирующийся нагревательный кабель (LTC)

Рис. 6

LTC обеспечивает поддержание температуры процесса до 150 градусов F (65 градусов Цельсия). Они энергоэффективны и потребляют меньше энергии, когда требуется меньше тепла. Они лучше всего подходят для использования в жилых помещениях, например, на домашних водопроводных трубах.Кроме того, LTC устойчив к воде и большинству химикатов.

2. Среднетемпературный саморегулирующийся нагревательный кабель (MTC)

MTC может выдерживать максимальное воздействие до 212 градусов F (100 градусов Цельсия). Они идеально подходят для использования на открытом воздухе в жилых и коммерческих помещениях, например на проездах и водостоках. MTC несколько жесткие, но обладают отличной гибкостью при намотке на трубы.

3. Высокотемпературный саморегулирующийся нагревательный кабель (HTC)

HTC может поддерживать температуру до 248 градусов F (120 градусов Цельсия).Эти кабели хорошо подходят для защиты от замерзания на больших поверхностях, таких как коммерческие здания или пешеходные дорожки. HTC может использоваться на резервуарах, судах и в крупных строительных комплексах. Они также устойчивы к воде и многим другим химическим веществам.

4. Сверхвысокотемпературный саморегулирующийся нагревательный кабель (SHTC)

SHTC может выдерживать непрерывное температурное воздействие до 374 градусов F (190 градусов Цельсия) и кратковременное воздействие до 450 градусов по Фаренгейту (232 градуса по Цельсию).Они не перегреваются и не перегорают даже при наложении. Эти нагревательные кабели лучше всего использовать в коммерческих и промышленных целях.

Глава 3: Принцип работы саморегулирующегося нагревательного кабеля

Токопроводящая жила, также известная как нагревательный элемент PTC, является стержнем саморегулирующихся нагревательных кабелей. Энергетический ток генерируется и проходит от проводящего сердечника между двумя проводами шины и, наконец, по всей длине кабеля.

Примечание: для того, чтобы это было эффективно, провода шины заключены в специально разработанную смесь полимера и углерода. Провода шины соединяются между собой полимерными дорожками. Это помогает создать бесконечную параллельную цепь.

Как? Тепловая мощность, получаемая от проводящего сердечника, применяется в соответствии с внешней температурой, чтобы поддерживать температуру выдержки выше точки замерзания.

Это означает, что при изменении температуры окружающей среды тепловой поток, разница с температурой выдержки и потребление энергии соответственно снижаются.

Проще говоря: в более холодных областях полимерные пути имеют тенденцию расширяться, а количество электрических путей в проводящей сердцевине увеличивается, что приводит к снижению сопротивления и увеличению выходной мощности.

С другой стороны, пути сужаются, когда кабель помещается в более теплых местах. Это сжатие увеличивает сопротивление и снижает выходную мощность.

NB: Расширенные пути полимера производят больше тепла, в то время как сжатые пути полимера приводят к меньшему выделению тепла.

Глава 4: Обычные применения

Саморегулирующийся нагревательный кабель регулирует выходную мощность по всей длине, что делает его надежным решением для многих приложений, включая промышленные, жилые и коммерческие районы, как упоминалось ранее . Кроме того, нагревательные кабели очень экономичны и долговечны.

Например; вы можете использовать саморегулирующиеся нагревательные кабели в местах, где могут замерзнуть бытовые и коммерческие водопроводные и канализационные трубы, в промышленности, чтобы предотвратить замерзание определенных жидкостей, или даже для отверждения композитов на больших конструкциях, таких как яхты, самолеты и многое другое!

4.1 Защита труб от замерзания

Независимо от того, насколько хорошо вы их изолируете, резервуары для воды и дренажные трубы замерзнут, если окружающая температура упадет ниже 0 ° C. Низкие температуры могут привести к трещинам в резервуарах и каналах для воды, что в конечном итоге будет вам дорого стоить денег на ремонт.

Так зачем устанавливать саморегулирующиеся нагревательные кабели? Простой; потому что эти системы обеспечивают надежное и долгосрочное решение проблем в работе и дорогостоящих повреждений.

Единственный способ предотвратить замерзание приборов при резком падении температуры – это добавить источник энергии в виде тепла.Именно здесь вступают в игру саморегулирующиеся нагревательные кабели.

Использование саморегулирующихся нагревательных кабелей гарантирует, что ваш дом или коммерческое здание будет защищено от замерзания водосточных желобов, разрывов водопроводных труб, пожарных труб, труб горячего водоснабжения и замерзания других жилых и коммерческих труб.

Кроме того, благодаря их функциональности и универсальности устройства защиты от замерзания, вы сможете избежать повреждения коммуникационных трубопроводов и зданий морозом, поскольку нагревательные кабели защитят все ваши трубы.

Рисунок 8 – Замороженные трубы. Фото: ProTherm Industries

4.2 Таяние снега и льда на открытом воздухе

Ежегодно в больницу поступают тысячи людей из-за травм в результате падений, связанных со снегом / льдом. Установка саморегулирующихся нагревательных кабелей может обеспечить вам безопасное место для прогулок или парковки автомобиля в снежный сезон.

Саморегулирующиеся нагревательные кабели предотвращают образование льда или снега на ваших дорожках, лестницах и подъездных дорожках.

Рис. 9. Нагревательные кабели прохода. Фото: Разминка

Вы фермер? Эти кабели также можно использовать для того, чтобы ваши животные были сыты круглый год. Их можно установить на резервуар для кормления животных, чтобы растопить лед из раковин для кормления животных и разморозить воду, потребляемую домашними животными.

Как? Просто: нагревательные кабели автоматически активируются при обнаружении образования льда или снега и автоматически отключаются, когда снег или лед тает.

4.3 Обогрев кровли и водосточных желобов

Для вашей кровли и водосточных желобов также можно использовать нагревательные кабели. Саморегулирующиеся нагревательные кабели для вашей крыши и водостоков предотвращают образование комков снега и льда.

Как вы знаете, комки могут быть очень опасными, если они упадут и ударит вас, когда вы идете под ними. Кроме того, комки льда и иней из снега могут повредить ваши крыши, водосточные желоба и водосточные трубы.

Следовательно, необходимо установить нагревательные кабели для крыши и водостока.

Примечание: убедитесь, что вы подключаете кабель в областях над краями крыши (карнизами), чтобы предотвратить повторное замерзание талого снега, когда он начнет стекать. в сточные канавы.

Рис. 10. Нагревательные кабели для кровли и водостока. Фото: Разминка

Как работает кабель на крыше и водостоке? Он автоматически выделяет высокие уровни тепла всякий раз, когда он покрыт льдом или снегом, а по мере таяния снега или льда он снижает свою выходную мощность.

Вы можете проложить нагревательные кабели прямо в водосточных желобах или оставить их висеть внутри водосточной трубы. * Подробнее о том, как безопасно установить саморегулирующиеся нагревательные кабели в вашем доме, позже.

4.4 Контроль вязкости потока (промышленный и химический)

Все мы знаем, что почти все жидкости и твердые вещества свободно текут при нагревании, включая сироп, расплавленное стекло, пищевые масла, мед, деготь, воду, серную кислоту кислота, и даже моторное масло.

Рисунок 11 – Саморегулирующийся нагревательный кабель для промышленности

Нагревательные кабели могут использоваться в промышленных целях для нагрева химикатов и поддержания постоянного потока жидкостей.Лучшая часть? Кабели не загрязняют и не сжигают жидкости. Кроме того, нагревательные кабели могут нагреваться до 500 градусов по Фаренгейту.

4.5 Контроль и поддержание температуры процесса

Как вы уже знаете, некоторые материалы автоматически становятся твердыми, если они не имеют постоянного и постоянного тепла. источник. В приложениях с технологической температурой обычно требуется контроль вязкости потока для определенных химикатов и жидкостей, таких как кислоты, жидкое топливо и смазочные материалы, некоторые пластмассы, десульфуризация на тепловых электростанциях, CEM (анализ проб дыма), смолы и даже удобрения.

Рисунок 12 – Контроль температуры технологического процесса для промышленности. Фото: Offshore Technology

Саморегулирующиеся нагревательные кабели могут обеспечить стабильный контроль и поддержание температуры технологического процесса при применении.

Для большинства упомянутых жидкостей требуется постоянная температура в диапазоне от 60 до 120 градусов C и максимальная температура воздействия 215 градусов C. Вы можете использовать самоограничивающуюся технологию для поддержания высоких температур, которые гарантируют, что жидкости и другие компоненты не останутся незамеченными. t остыть и заморозить или перегреть.

Примечание: используемые нагревательные кабели должны выдерживать высокие рабочие температуры в течение длительного периода.

4.6 Отверждение композитов

Некоторые конструкции настолько большие и тяжелые, что их нельзя просто поместить в печь для отверждения. Различные производители саморегулирующихся нагревательных кабелей, такие как Jiahong China , создают кабели для отверждения и ремонта композитов.

Саморегулирующиеся нагревательные кабели можно использовать в различных отраслях промышленности, например, в аэрокосмической (самолеты, реактивные самолеты и т. Д.).,), морская (корабли, яхты и т. д.), энергия ветра (например, ветряные турбины) и многие другие типы композитных волоконных конструкций.

В кабелях используется метод горячего склеивания, который можно использовать для отверждения мокрых слоев, пропитывания смолы, препрега и склеивания металла. Вы будете удивлены качественными циклами отверждения, точностью и эффективностью использования нагревательных кабелей для отверждения композитов.

Глава 5: Саморегулирующиеся нагревательные кабели постоянной мощности на обогревателе

Нагревательные кабели можно разделить на две категории: саморегулирующиеся и постоянные мощности.

Следует иметь в виду, что эти два продукта идеально подходят для одной и той же цели, но они дают разные результаты при применении в определенных условиях.

5.1 Электронагреватель: саморегулирование в сравнении с постоянной мощностью

Саморегулирующийся нагревательный кабель работает, автоматически определяя, где температура высокая или низкая, и регулируя ее соответствующим образом, в то время как нагревательный кабель постоянной мощности выдает такое же количество тепла по всей длине шнура независимо от изменений температуры окружающей среды.

Например; если вы подключаете нагревательный кабель на большом расстоянии, саморегулирующийся кабель автоматически обнаружит области, которые не требуют большого количества тепла, и соответственно уменьшит тепло, излучаемое в эти области, или будет выделять больше тепла в местах вдоль кабеля, которые регистрируют более низкую температуру окружающей среды. температуры.

Однако кабель постоянной мощности будет выделять одинаковое количество тепла независимо от того, высокая или низкая температура окружающей среды на разных участках кабеля.

5.2 Саморегулирующаяся конструкция, плюсы и минусы

Саморегулирующийся нагревательный кабель для работы использует токопроводящую жилу. Эта проводящая основа использует разную мощность на разной длине провода, что означает, что сердечник становится более проводящим в более холодных местах.

Проще говоря; он увеличивает или уменьшает мощность, необходимую для того, чтобы идти в ногу с понижением или повышением температуры.

Например, изобразите шнур, который может увеличить мощность в более холодных местах и ​​опустить ее в более теплых областях вдоль провода.

Саморегулирующиеся нагревательные кабели отлично подходят для вашего дома, бизнеса или промышленного использования, особенно если у вас постоянные проблемы с сосульками или ледяными образованиями.

Рисунок 13 Самоограничивающийся нагревательный кабель Trace Фотография предоставлена: Нагрев и процесс

Плюсы

  • Существует контролируемая мощность на метр кабеля
  • Высокая химическая стойкость
  • Длительный жизненный цикл
  • Устойчивость к ультрафиолетовому излучению
  • Меньше энергии в теплые месяцы
  • Можно автоматически снизить мощность

Минусы

  • Кабели не отключаются полностью сами по себе
  • Провод не может отводить тепло выше заданного уровня температуры
5.3 Структура постоянной мощности, плюсы и минусы

Кабели постоянной мощности обеспечивают одинаковую мощность по всей длине, что означает непрерывную подачу тепла, излучаемого по всей длине кабеля.

Т.е. Кабель излучает одинаковую тепловую мощность по всей длине нагревательного кабеля, не уменьшая или не увеличивая тепловую мощность в областях с более высокими или более низкими температурами.

Нагревательные кабели постоянной мощности идеально подходят для домовладельцев, которые хотят поддерживать свою тепловую мощность.

Плюсы

  • Односторонний вход мощности
  • Можно накладывать слой без точных измерений, так как вы можете разрезать шнур
  • Постоянная выходная мощность
  • Подходит для обогрева труб во взрывоопасных зонах

Минусы

  • Кабель не регулируется автоматически в зависимости от температуры наружного воздуха
  • Требуется больше электроэнергии
  • Всегда необходимо использовать контроллер или термостат

Глава 6: Установка саморегулирующегося нагревательного кабеля

Нагревательные кабели при правильной установке могут минимизировать вероятность замерзания воды и образования льда, вызывающего утечку.

Будь то герметизация утечек воды и воздуха в чердачное помещение, дополнительная изоляция в коммерческих зданиях или обеспечение надлежащей вентиляции для ваших некондиционированных помещений, некоторые вещи можно сделать в жилых, коммерческих или промышленных помещениях, чтобы свести к минимуму и предотвратить ущерб .

6.1 Профессиональная установка Vs. DIY

Профессиональная установка

Стоимость установки тепловых лент варьируется от одного проекта к другому в зависимости от таких вариаций, как глубина и длина карниза, наклон и высота крыши, желоб конфигурация и общий дизайн системы.

Продукты, которые мы устанавливаем в Jiahong, относятся к профессиональному уровню и прослужат много лет. В целях безопасности мы рекомендуем использовать только профессиональную установку.

Сначала мы оценим вашу ситуацию и определим, как действовать. Профессиональная установка включает в себя тщательный осмотр участка, чтобы сначала определить, является ли нагревательный кабель приемлемым вариантом или нет. Это делается до начала прокладки нагревательного кабеля.

Затем профессионал осматривает систему трубопроводов и планирует прокладку нагревательного кабеля.Это делается для проверки завершения всех механических работ и инструментов. Это также делается для того, чтобы все покрытия и поверхности были сухими.

Кабель может быть проложен по спирали вокруг трубы или по прямым линиям трубы. По возможности кабель прикладывают к нагретому объекту плашмя.

* Прямое отслеживание – Здесь кабель устанавливается в нижнем квадранте трубы, чтобы предотвратить физическое повреждение нагревательного кабеля в результате наступления на него или падающих предметов.

* Спиральное – в основном используется, когда количество типов кабелей ограничено. Этот метод увеличивает длину установленного нагревательного кабеля на фут трубы.

Кабели должны плотно прилегать к трубе и закрепляться с интервалом 12 дюймов. Дополнительно нагревательные кабели можно крепить стекловолоконной лентой. Пластиковые стяжки также можно использовать, если максимальная температура пластика соответствует требованиям системы или превышает их.

Нагревательный кабель разрезают только после того, как он прикреплен к трубе. Прежде чем приступить к резке, профессионал сначала подтвердит допустимость соединений, выводов и радиаторов (опоры, клапаны и т. Д.).

Нагревательный кабель всегда следует прокладывать таким образом, чтобы можно было легко снимать клапаны, не разрезая кабель обогревателя – лучший способ добиться этого – сделать петлю на кабеле.

Использование квалифицированного электрика – самый безопасный способ установить эти кабели, поскольку они обладают знаниями, необходимыми для выполнения работы.Кроме того, профессиональные специалисты по нагревательным кабелям осведомлены о мерах безопасности, необходимых до начала работы, во время и после завершения работы.

DIY

Каким бы заманчивым ни был этот вариант, мы настоятельно не рекомендуем его, потому что любая крошечная ошибка может привести к огромным расходам на ущерб и проблемам безопасности.

Независимо от того, выбираете ли вы профессиональную установку или установку своими руками, перед началом работы следует учесть несколько моментов:

  • Саморегулирующиеся нагревательные кабели можно использовать только для прокладки труб из пластика или металла.
  • Всегда проверяйте, чтобы трубка до трассируемой линии была полностью сухой.
  • Лучше всего защитить греющий кабель от чрезмерного натяжения и деформации. Это означает, что кабель не следует затягивать слишком туго, так как это может привести к серьезным повреждениям.
  • Не наступайте на эти кабели и не пересекайте их с транспортными средствами. Это очень важно, так как это может привести к необратимому повреждению нагревательных кабелей. Ваши кабели должны быть проложены снизу, особенно если они проложены в местах, где люди ходят или едут.
  • Ни в коем случае не обезопасьте себя, ограничивая нагревательный кабель металлическими или металлическими лентами. Используйте алюминиевую ленту, чтобы обеспечить эффективную теплопередачу.
  • Убедитесь, что поверхность, на которую уложены кабели, чистая и не содержит острых камней, металлов и других предметов.
  • При хранении кабеля убедитесь, что концы герметизированы, чтобы не допустить попадания влаги, которая в противном случае может повредить кабель.
6.2 Принадлежности (распределительная коробка)

Распределительные коробки используются для покрытия, обслуживания и защиты труб и резервуаров, пожарных спринклеров, крыш и желобов, проездов и полов.

Их можно использовать для защиты от замерзания и обледенения, защиты резервуаров, труб и пожарных спринклеров от замерзания, защиты от обледенения крыш и водосточных желобов, технического обслуживания резервуаров и трубопроводов, технического обслуживания горячей воды, а также технического обслуживания систем обогрева пола и проезжей части.

Рисунок 14 – Распределительная коробка. Источник фото: sst iwarm

Проще говоря, распределительные коробки используются для надежного соединения между нагревательными кабелями, шнуром питания и кабелями с холодным вводом.Распределительные коробки могут монтироваться на трубе или стене с использованием различных опорных кронштейнов.

Преимущества и основные характеристики распределительных коробок:

  • Их можно использовать во взрывоопасных зонах
  • Они просты в установке и обслуживании – в них используются пружинные клеммы, и они очень просторны внутри. совместимы с силовыми кабелями с поперечным сечением
  • Коробки для аксессуаров отличаются высокой надежностью

Минимальный набор принадлежностей для установки включает:

* имейте в виду, что эти принадлежности зависят от типа установки: e.г. водостоки, проезды и т. д.

  • Комплекты для подключения питания и концевой заделки
  • Ленты для крепления кабелей
  • Термостатический контроль и контроль

Глава 7: Крупнейший производитель нагревательных кабелей в Азиатско-Тихоокеанском регионе

Jiahong China уже более 25 лет играет важную роль в производстве нагревательных кабелей. Мы являемся мировым лидером в производстве саморегулирующихся нагревательных кабелей и единственным производителем, который владеет технологиями PTC в Китае.

Наши кабели имеют более чем десятилетнюю гарантию и используют новейшие технологии, такие как высококачественные кабели с фторполимерной изоляцией.

Кроме того, все наши продукты были протестированы и одобрены как европейскими, так и американскими испытательными институтами.

Наши обширные линейки саморегулирующихся нагревательных кабелей подходят для широкого спектра применений и отраслей, включая жилое, коммерческое и промышленное назначение.

Наши кабели для электрообогрева могут использоваться для ряда применений, включая саморегулирующиеся, с минеральной изоляцией, паропровод, ограничение мощности, параллельную постоянную мощность и связки инструментальных трубок.

Кроме того, нагревательные кабели Jiahong China могут использоваться в областях, где требуется нагрев при критических температурах процесса, поскольку они предназначены для предотвращения замерзания и поддержания вязкости жидкости и отличной текучести при низких температурах окружающей среды.

Вот полный список нашей серии самоограничивающихся нагревательных кабелей:

  • Внутрипроводящий нагревательный кабель
  • Жилой нагревательный кабель для труб и кровли
  • Нагревательный кабель для коммерческих и легких промышленных предприятий
  • Опасный промышленный нагревательный кабель 100 ℃
  • Опасно Промышленный нагревательный кабель 120 ℃
  • Опасный промышленный нагревательный кабель 190 ℃
  • Саморегулирующийся нагревательный кабель SLL

Глава 8: Что следует учитывать перед покупкой саморегулирующегося нагревательного кабеля

8 .1: Сертификаты

Перед выбором нагревательного кабеля необходимо убедиться, что он одобрен для использования в обычных (неклассифицированных) и опасных (классифицированных) местах. Для получения конкретной информации об одобрении всегда обращайтесь к прилагаемому листу технических характеристик продукта.

8.2: Опасные зоны

Саморегулирующиеся нагревательные кабели для опасных зон должны быть сертифицированы в соответствии с требованиями действующих стандартов для их типа защиты от потенциально взрывоопасных газов и / или горючей пыли.

Производитель отопления, с которым вы выбираете работу, должен соответствовать требованиям безопасности из:

  • Стандарт для испытаний, проектирования, установки и обслуживания электрообогрева для промышленного применения
  • Стандарт для испытаний , Проектирование, установка и обслуживание систем электрообогрева для коммерческого применения
  • Национальный электротехнический кодекс Международный электротехнический кодекс серии
  • И органы по требованиям к электротехнике и безопасности

8.3: Характеристики нагревательного кабеля

Номинальная выходная мощность зависит от выходной мощности и длины цепи. Для более простого объяснения номинальная выходная мощность для саморегулирующихся нагревательных кабелей определяется путем измерения электрического или теплового тока (выходная мощность) и длины, чтобы узнать напряжение, необходимое в цепи.

* Чем выше температура трубы, тем ниже необходимая мощность. Помните, что температура трубы зависит от температуры поверхности.

Мы разработали таблицу с использованием двух различных напряжений, необходимых для металлических труб, чтобы помочь вам лучше понять;

1261 61 912 912 912 Мощность Диапазон
208 В Диапазон выходной мощности Длина цепи
0,82 0,96
0,85 0,94
912 912 912
912 912 Длина цепи
1.13 1,08
1,12 1,09
1,08 1,11

Имейте в виду, что это пример номинальной выходной мощности. Длина цепи и напряжение будут изменяться при изменении упомянутых выше факторов.

Все нагревательные кабели имеют минимальную температуру установки -40 градусов C (-40 градусов F). Однако поддержание температуры процесса (защита от замерзания), периодические температуры воздействия и постоянные температуры зависят от типа нагревательного кабеля, который вы используете. купить (низкая температура, средняя, ​​высокая или сверхвысокая.)

Во избежание образования складок минимальный радиус изгиба всех нагревательных кабелей должен составлять 25 мм (1,0 дюйм).

Для трубопроводов размеры вашего кабеля должны соответствовать общему количеству нагревательного кабеля, необходимому для длины трубы. При прямом прокладке греющего кабеля размеры равны всей длине трубопровода. Добавьте не менее 1 метра, чтобы обеспечить вход в распределительную коробку и концевые уплотнения. Кроме того, добавьте длину греющего кабеля на 5–10% для фланцев, колен, колен и т. Д.

Для спиральных труб размеры установленного кабеля = коэффициент спиральности X длины трубы.

Длина контура зависит от нескольких условий, которые необходимо учитывать, в том числе:

  • Рабочее напряжение
  • Выбранный нагревательный кабель (плотность и тип ватт)
  • Длина трубопровода с дополнительным припуском
  • Ожидаемая температура запуска
  • Максимально допустимая длина цепи
  • Доступный размер автоматического выключателя

Заключение

Наши саморегулирующиеся нагревательные кабельные системы Jiahong China очень безопасны и экономичны.Они сертифицированы на безусловный T-рейтинг в соответствии с европейскими и американскими стандартами. Вы можете быть уверены, что температура поверхности нагревательного кабеля никогда не превысит температуру класса T.

Благодаря принципу саморегулирования, система Jiahong China экономит электроэнергию и, следовательно, снижает эксплуатационные расходы. Наконец, система требует минимального обслуживания и полностью устойчива ко всем процедурам обслуживания труб. Для получения дополнительной информации по телефону свяжитесь с нами по телефону .

MOR-HEAT-TRACE 2806 Саморегулирующийся нагревательный кабель для отопления крыш и желобов. 6 Вт на фут при 40F. 120 или 240 В – Высококачественный шинный провод 16 AWG – Кабель для защиты от обледенения крыш и водосточных желобов – Электрический нагревательный кабель и коврики

  1. IDC-GPA-325-25 25 каждые 3/8 “кровельные зажимы

    Radiant Solutions Company GripClip Model 325 – 25 штук в коробке 0.325-дюймовые зажимы для кровельной черепицы для саморегулирующейся кровли и водосточного желоба. Кабель для отвода тепла от обледенения – черный цвет, анодированный алюминий AL5052 – Используется с наиболее распространенной битумной черепицей толщиной до 3/8 дюйма

    41,51 доллара США

  2. Хомуты на крышу H913 (по 10 шт.)

    Raychem (nVent) 876259-000 – Хомуты H913 используются для крепления нагревательных кабелей WinterGard Wet и Gardian к крышам и водостокам, покрытым черепицей и металлическим швом – Комплект содержит 10 хомутов – Номер детали: 876259-000

    17 долларов.29

  3. Зажимы для крыши H914 (коробка 50 предметов)

    Raychem (nVent) 194719-000 кровельные зажимы, используемые для крепления нагревательных кабелей WinterGard Wet и Gardian к крышам и водостокам из гонта и металлического шва – Комплект содержит 50 кровельных зажимов – Номер детали: 194719-000

    58 долларов США.22

  4. Кронштейн для крепления водосточной трубы H915

    Raychem (nVent) 882781-000 – Подвесной кронштейн Raychem H915 Зажим используется для обеспечения механической защиты нагревательных кабелей WinterGard Wet и Gardian при прохождении через острые края и для удержания нагревательного кабеля на месте в верхней части водосточных труб

    15 долларов.88

  5. SB-188 Surebond -20F Clear, 24-часовое отверждение

    10.Прозрачный силиконовый герметик Surebond для тюбиков объемом 3 жидких унции. Для приклеивания пластиковых или металлических скоб к крыше из дерева, металла и резины EPDM. Температура нанесения от -20F до 122F. Время отверждения 24 часа – Предел прочности на разрыв 325PSI – Время высыхания 10-20 минут

    8,05 долл. США

  6. 1548-40R6P 1 разъем питания / 2 торцевых уплотнения

    Комплект кабельной проводки MOR-HEAT-TRACE для защиты от обледенения кровли и водостоков.Металлический винт заземления, кольцевой зажим, уплотнительный фитинг, термоусадочные трубки (3/4 “x 6”, зеленый / желтый, (3) 1/2 “x1-1 / 2” и (2) 1/8 “x5-1) / 2 “черный), (3) обжимные соединители

    34,91 долл. США

  7. 1548-40RGE Комплект из 5 термоусадочных торцевых уплотнений

    Комплект концевых уплотнений кабеля MOR-HEAT-TRACE – 5 концевых уплотнений (всего 10 термоусадочных трубок) – (5) 1/2 “x 1-1 / 2” и (5) 3/4 “x 4” Черная термоусадочная упаковка трубки для саморегулирующегося нагревательного кабеля (защита труб от замерзания и защита от обледенения кровли и водостоков)

    31 доллар.85

  8. 1548-40RGH 3 Вешалки для водосточной трубы

    Комплект подвесов для кабельной водосточной трубы MOR-HEAT-TRACE – по 3 крюка для водосточной трубы из оцинкованной стали для подвешивания саморегулирующегося нагревательного кабеля в желобах

    27 долларов.34

  9. 2806-10R00-MOR В продаже с термокабелем для ног

    Кабель MOR-HEAT-TRACE Сделано в США – 6 Вт / фут при 40F Высококачественный саморегулирующийся нагревательный кабель коммерческого класса с шинным проводом 16 AWG – 120 В – *** Продается в ногах и отрезан по длине.Это индивидуальный заказ, который нельзя отменить или вернуть ***

    4,07 доллара США

  10. 2806-20R00-MOR В продаже с термокабелем для ног

    Кабель MOR-HEAT-TRACE Сделано в США – 6 Вт / фут при 40F Высококачественный саморегулирующийся нагревательный кабель коммерческого класса с шинным проводом 16 AWG – 240 В – *** Продается в ногах и отрезан по длине.Это индивидуальный заказ, который нельзя отменить или вернуть ***

    4,07 доллара США

  11. 2806-10R00-MOR-50 50Ft Тепловой кабель

    Кабель MOR-HEAT-TRACE, сделанный в США – кусок длиной 50 футов, 6 Вт / фут при 40F Высококачественный саморегулирующийся нагревательный кабель коммерческого класса с шинным проводом 16 AWG – 120 В – Защита от замерзания труб или защита от обледенения кровли и водостоков

    198 долларов.86

  12. 2806-10R00-MOR-100 100Ft Тепловой кабель

    Кабель MOR-HEAT-TRACE, произведенный в США – 100 футов, 6 Вт / фут при 40F Высококачественный саморегулирующийся нагревательный кабель коммерческого класса с шинным проводом 16 AWG – 120 В – Защита от замерзания труб или защита от обледенения кровли и водостока

    397 долларов.73

  13. 2806-10R00-MOR-150 150Ft Тепловой кабель

    Кабель MOR-HEAT-TRACE, сделанный в США – 150 футов, 6 Вт / фут при 40F Высококачественный саморегулирующийся нагревательный кабель коммерческого класса с шинным проводом 16 AWG – 120 В – Защита труб от замерзания или защита от обледенения кровли и водостоков

    596 долларов.60

  14. 2806-10R00-MOR-250 250Ft Тепловой кабель

    Кабель MOR-HEAT-TRACE, сделанный в США – катушка 250 футов, 6 Вт / фут при 40F Высококачественный саморегулирующийся нагревательный кабель коммерческого класса с шинным проводом 16 AWG – 120 В – Защита труб от замерзания или защита от обледенения кровли и водостоков

    994 доллара.32

  15. 2806-20R00-MOR-50 50Ft Тепловой кабель

    Кабель MOR-HEAT-TRACE Сделано в США – кусок длиной 50 футов, 6 Вт / фут при 40F Высококачественный саморегулирующийся нагревательный кабель коммерческого класса с шинным проводом 16 AWG – 240 В – Защита от замерзания труб или защита от обледенения кровли и водостоков

    198 долларов.86

  16. 2806-20R00-MOR-100 100Ft Тепловой кабель

    Кабель MOR-HEAT-TRACE Сделано в США – кусок длиной 100 футов, 6 Вт / фут при 40F Высококачественный саморегулирующийся нагревательный кабель коммерческого класса с шинным проводом 16 AWG – 240 В – Защита от замерзания труб или защита от обледенения кровли и водостоков

    397 долларов.73

  17. 2806-20R00-MOR-150 150 футов нагревательный кабель

    Кабель MOR-HEAT-TRACE, сделанный в США – 150 футов, 6 Вт / фут при 40F Высококачественный саморегулирующийся нагревательный кабель коммерческого класса с шинным проводом 16 AWG – 240 В – Защита труб от замерзания или защита от обледенения кровли и водостока

    596 долларов.60

  18. 2806-20R00-MOR-250 250Ft Тепловой кабель

    Кабель MOR-HEAT-TRACE, сделанный в США – 250 футов катушки, 6 Вт / фут при 40F Высококачественный саморегулирующийся нагревательный кабель коммерческого класса с шинным проводом 16 AWG – 240 В – Защита от замерзания труб или защита от обледенения кровли и водостока

    994 доллара.32

Саморегулирующийся в отношении предварительно изолированной трубы

Саморегулирующийся тепловой кабель по отношению к предварительно изолированной трубе

Следует проявлять осторожность при выборе саморегулирующегося нагревательного кабеля для использования в канале на предварительно изолированной трубе.Из-за воздуха, окружающего нагревательный кабель в канале, рабочая температура кабеля выше из-за пониженной теплопередачи; это снизит эффективную выходную мощность саморегулирующегося нагревательного кабеля. Положение канала по окружности трубы также влияет на рабочую температуру. Коэффициенты снижения номинальных характеристик для таких приложений можно узнать у производителей кабелей.

Хотя саморегулирующиеся нагревательные кабели идеально подходят для электрического отслеживания металлических труб, необходимо соблюдать осторожность при использовании саморегулирующихся нагревательных кабелей для защиты от замерзания на пластиковых трубах.Некоторые саморегулирующиеся нагревательные кабели могут превышать температуру плавления пластиковых труб по Вика. Что еще более важно, саморегулирующиеся нагревательные кабели никогда не выключаются, независимо от рабочей или окружающей температуры. Если для управления этими кабелями не используется термостат, они будут потреблять огромное количество энергии, пытаясь поднять температуру трубы до предела системы, когда требуется только защита от замерзания.

Поскольку пластиковые трубы рассчитаны на давление 23C (73.4F) , электронные термостаты с двойным датчиком должны использоваться не только для контроля температуры нагревательного кабеля, но и для защиты пластиковых труб от перегрева в месте расположения нагревательного кабеля из-за верхнего предела температуры таких кабелей. Если не использовать термостаты с двойным датчиком, пластмассовые трубы могут нагреться выше своей номинальной температуры (размягчить пластик) и разорваться из-за внутреннего давления и снижения прочности стенки трубы.

Максимальная длина цепи

THERMOCABLE больше, чем у большинства стандартных саморегулирующихся кабелей, поскольку используются шинные провода №12 AWG (кроме C8-120-COJ), а не 16 AWG, используемые в большинстве саморегулирующихся кабелей.Более толстый сечение шинных проводов в THERMOCABLE снижает падение напряжения и, как следствие, увеличивает длину цепи. Эта функция позволяет использовать меньше точек подачи питания и контроллеров температуры, что снижает затраты.

С THERMOCABLE защита автоматического выключателя может иметь нормальный номинал. Когда для предотвращения замерзания используются электрические кабели, термостаты устанавливаются чуть выше точки замерзания, обычно 3C (37,4F) . Саморегулирующиеся кабели имеют пусковой ток при таких низких температурах, и автоматические выключатели должны иметь увеличенный размер в соответствии с опубликованными рекомендациями производителей саморегулирующихся кабелей.Для этого требуется, чтобы вся проводка в таких схемах трассировки была рассчитана таким образом, чтобы выдерживать бросковую нагрузку, даже если она длится всего несколько минут.

Thermon 2102, саморегулирующийся кабель BSX, 3 Вт / фут, 120 В, Winn Marion Companies

Номер позиции: . 2102

Информация о продукте

Номер детали поставщика:

Торговая марка: Термон


Саморегулирующийся нагревательный кабель BSX, 3 Вт при плотности мощности 50 ° F, 120 В перем. Тока, верхняя полиолефиновая оболочка, макс.Температура обслуживания, минимальная температура установки -60 ° F Саморегулирующиеся нагревательные кабели BSX предназначены для защиты металлических и неметаллических трубопроводов, резервуаров и оборудования от замерзания или поддержания рабочей температуры. Тепловая мощность кабеля BSX варьируется в зависимости от окружающих условий по всей длине цепи. Когда теплопотери изолированной трубы, резервуара или оборудования увеличиваются (при понижении температуры окружающей среды), тепловая мощность кабеля увеличивается.И наоборот, когда потери тепла уменьшаются (при повышении температуры окружающей среды или протекании продукта), кабель реагирует уменьшением своей тепловой мощности. Кабели BSX одобрены для использования в обычных (неклассифицированных) и опасных (классифицированных) зонах. Сертификаты / Одобрения: • Сертификаты FM • Обычные локации • Опасные (засекреченные) места o Класс I, Раздел 2, Группы B, C и D o Класс II, Раздел 2, Группы F и G o Класс III, разделы 1 и 2 o Класс I, зоны 1 и 2, AEx e II • Underwriters Laboratories Inc.• Обычные локации • Опасные (засекреченные) места o Класс I, Раздел 2, Группы A, B, C и D o Класс II, Раздел 2, Группы F и G o Класс III, разделы 1 и 2 • Канадская ассоциация стандартов • Обычные локации • Опасные (засекреченные) места o Класс I, разделы 1 и 2, группы A, B, C и D o Класс II, разделы 1 и 2, группы E, F и G o Ex e II Примечание: 1. Т-рейтинг в соответствии с Национальными электротехническими правилами и электротехническими нормами Канады.


Не все нагревательные кабели созданы одинаковыми

Это гостевое сообщение в блоге Стива Куля из компании Radiant Solutions. Это вторая часть из трех частей.

За последние 30 лет меня бесчисленное количество раз спрашивали, являются ли тепловые кабели хорошим или плохим решением для ледяных плотин. Я всегда отвечал «да».Это отличное решение, если вы используете правильный кабель, и плохое решение, если вы этого не сделаете. Тепловые кабели – неоднозначная тема в области предотвращения ледяных плотин не зря. Они могут быть неэффективными, недолговечными, неэффективными и даже создавать опасность пожара в некоторых ситуациях.

Но чтобы было ясно, все эти проблемы связаны с установкой с использованием кабелей низкого качества, известных как «постоянная мощность», которые обычно покупаются на Amazon или в крупных розничных магазинах и устанавливаются непрофессиональными руками. .Кабель постоянной мощности получил свое название от того факта, что, в отличие от саморегулирующегося кабеля, он не регулирует потребление энергии автоматически при изменении температуры наружного воздуха. Он горячий, горячий, горячий, 100% времени при подключении к сети. Есть много других сомнительных различий, описанных ниже.

К сожалению, нагревательный кабель постоянной мощности является наиболее широко используемым кабелем для защиты от обледенения крыш в стране, на него приходится примерно 90% всех жилых установок и почти 100% всех жалоб. Основываясь на моем многолетнем опыте в области предотвращения ледяных завалов и строительства жилых домов, мое мнение о кабеле постоянной мощности однозначно: Лучше ничего не устанавливать, чем использовать эти продукты в своем доме. Это объясняет, почему 60% установок тепловых лент, которые мы проводим в районе Миннеаполиса, включают отключение постоянной мощности и замену ее саморегулирующимся кабелем даже в системах, которым меньше года. Облом.

Краткие сведения о тепловом кабеле постоянной мощности

Стоимость: 100-футовый кабель постоянной мощности будет стоить вам около 75 долларов, тогда как саморегулирующийся кабель такой же длины будет ближе к 350 долларам. В конечном счете, дешевизна – единственное краткосрочное преимущество кабеля постоянной мощности перед саморегулирующимся кабелем.Саморегулирующийся кабель намного дешевле в долгосрочной перспективе, если принять во внимание срок службы и потребление энергии. Если кабель кажется очень доступным, это, вероятно, потому, что он дешевый.

Размеры и торговые марки : Как среднестатистический человек отличит саморегулирующийся кабель от кабеля постоянной мощности? Вот несколько быстрых советов. Визуально определить кабель постоянной мощности очень просто. Обычно он черный и круглый, диаметром около дюйма и обычно продается под торговыми марками Frost King, EasyHeat, Wrap-On или Heat-It.

Кабели постоянной мощности обычно являются единственным вариантом в местных магазинах бытовой техники, больших и малых. Напротив, саморегулирующиеся кабели обычно имеют размер ¼ ”x ½”, аналогичный по форме стандартному проводу Romex®, используемому в американских домах. Для всех наших установок мы используем саморегулирующийся термокабель Heat Tape Pro коммерческого класса, на который распространяется пятилетняя гарантия производителя.

Производительность и ограничения : беглый обзор руководства и маркетинговых материалов расскажет вам довольно много о кабеле постоянной мощности, включая эти важные ограничения, о которых мало кто знает:

  1. Кабель постоянной мощности будет эффективно работать, когда на улице выше 15 градусов.
  2. Кабель постоянной мощности нельзя использовать на металлических крышах, резиновых крышах, деревянных крышах, плоских крышах, шиферных крышах, черепичных крышах, синтетических крышах или крышах с защитными желобами.
  3. Кабель постоянной мощности не должен перекрываться или касаться себя в любой точке установки. В противном случае он может перегореть, перегреться и / или загореться.
  4. Горючие вещества, такие как листья и сосновые иглы, необходимо убрать из кабелей постоянной мощности, чтобы снизить риск возгорания.
  5. Поврежденные кабели постоянной мощности не подлежат ремонту.
  6. На кабели постоянной мощности предоставляется гарантия сроком от одного до двух лет.
  7. Кабель постоянной мощности не эффективен при температуре ниже 15 градусов и может ухудшить ледяные плотины, если используется ниже этого порога.
  8. Кабель постоянной мощности не должен касаться какого-либо металла на вашей крыше, включая водосточные желоба, водосточные желоба, водопроводные трубы и световые люки, если только этот металл не будет электрически заземлен лицензированным электриком.

Краткая информация о саморегулирующемся тепловом кабеле

Саморегулирующиеся тепловые кабели были первоначально разработаны более 50 лет назад для использования на арктических нефтяных месторождениях для предотвращения замерзания трубопроводов.Это надежная технология, эффективность которой доказана на протяжении многих лет. Он имеет специальный проводящий сердечник, который требует больше энергии в ответ на холод и меньше, когда температура выше. Другими словами, он «саморегулируется». Вот некоторые преимущества саморегулирующихся тепловых кабелей:

  1. Саморегулирующийся кабель может перекрывать себя без риска короткого замыкания и никогда не перегревается.
  2. Саморегулирующийся кабель можно использовать на любом кровельном материале или на любом склоне, включая асфальт, металл, резину, дерево, синтетику и плоские крыши.
  3. Саморегулирующийся кабель не загорится листьями или сосновыми иголками.
  4. Саморегулирующийся кабель рассчитан на срок службы десять лет.
  5. Саморегулирующийся кабель может касаться металлических предметов, таких как водостоки и водосточные желоба.
  6. Саморегулирующийся кабель можно отремонтировать в полевых условиях и модифицировать сращиванием для соответствия любой конструкции.
  7. Саморегулирующийся кабель регулирует потребление энергии в зависимости от температуры наружного воздуха.
  8. Можно быстро установить с помощью зажимов Grip Clips, что избавляет от необходимости проделывать отверстия для гвоздей в кровельной системе.

Профилактика тепловой ленты и ледяной плотины: некоторые последние мысли

После всех этих лет работы в сфере производства ледяной плотины, кровли и ремонта, я все еще возвращаюсь к естественному закону в обслуживании дома: решение всегда связано с бюджетом. Если у вас много средств, вы выберете один путь, если у вас более жесткий кошелек, вы выберете другой. Что касается ледяных плотин, боюсь, не всегда есть «дешевые» решения. Домовладельцам иногда приходится выбирать из трех зол: 1) много тратить на архитектурные улучшения, 2) много тратить на профессиональную очистку крыши лопатой или сильно рисковать, делая это самостоятельно, или 3) потратить изрядную сумму на нагревательные кабели.Средняя цена саморегулирующейся системы нагревательного кабеля, которую мы устанавливаем в районе Миннеаполиса, составляет от 1000 до 2000 долларов.

Мой совет всем, кто рассматривает использование теплового кабеля для предотвращения образования ледяной плотины, – либо установите высококачественный саморегулирующийся тепловой кабель, либо полностью его не используйте. Нагревательный кабель постоянной мощности – пустая трата денег. Хуже того, это может создать ложное чувство безопасности у людей, которые, скорее всего, уже имели плохие отношения с ледяными плотинами в прошлом.

На следующей неделе я напишу следующий пост, в котором будет рассказано, как установить долговечную систему с нагревательными кабелями, включая дизайн, материалы, ожидаемые затраты и советы по установке.

Добавить комментарий

Ваш адрес email не будет опубликован.
