Виды кабелей, проводов и шнуров

Виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.





Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

• АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

• ВВГнг— кембрик с повышенной негорючестью;

Кабель ВВГнг LS

• ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;

• ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.





Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.



ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.



Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.



Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.



Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.



ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3



Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.



ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.



Примечание

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.



Провод ШВВП







Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ



Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.



Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.









Что бы еще почитать?

Кабель медный силовой КГ – Электросистемы

Как купить кабель КГ?

Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т.д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.

Если Вы хотите приобрести силовой гибкий кабель в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.

Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.

---

Кабель КГ

Кабели силовые гибкие с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке. Силовой гибкий кабель КГ предназначен для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частотой до 400 Гц. Предназначен для эксплуатации на суше, реках и озерах в макроклиматических районах с умеренным климатом, на открытом воздухе и в помещениях.

Сварочный кабель

Также гибкий кабель широко используется при электродуговой свварке в качестве проводника для передачи электрического тока от инвертора или баласного реостата к «держаку», в котором закрепляется сварной электрод, а так же для проводки заземления от сварной поверхности к баласнику для создания замкнутого контура.

Обычно используется одножильный кабель круглого сечения различных диаметров.

Также КГ используют в качестве проводов для запуска и заряда автомобильных аккумуляторов. Качественный гибкий кабель имеет меньшее сопротивление и более долгий срок службы. Многие автомобилисты покупают отдельно кабель КГ, зажимы “крокодилы” (именно медные, а не окрашенные под медь) и делают высококачественные долговечные пусковые провода.

Конструкция кабеля КГ

• Токопроводящая жила скрученная из медных или медных луженых проволок;
• Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
• Изоляция из резины на основе натурального и бутадиенового каучуков;
• Оболочка из резины на основе изопренового и бутадиенового каучуков.

Условия эксплуатации и технические характеристики кабеля КГ:

• Температура на жиле не более – 75⁰ С
• Температура окружающей среды – минус 40⁰ С плюс 50⁰ С
• Номинальное постоянное напряжение, (кВ) – 1. 0
• Радиус изгиба кабеля, не менее (наружных диаметров) – 8
• Кабель устойчив к многократным изгибам.
• Устойчив к воздействию солнечных лучей.
• Строительная длина кабелей с основными жилами сечением до 35 мм2 вкл. – не менее 150 м, сечением 50-100 мм2 – не менее 125 м, сечением 150 мм2 и выше – не менее 100 м.
• Срок службы – 4 года.

Типы кабеля КГ

Отличие есть по климатическому исполнению и условиям эксплуатации:

• КГ – как основная модель (при температурах от -40 до +50⁰ С)
• КГ-ХЛ – для холодного климата (при температурах от -60 до +50⁰ С)
• КГ-Т – для тропического климата (при температурах от -10 до +55⁰ С)
• КГН – с маслостойкой и пожаробезопасной защитной оболочкой (при температурах от -30 до +50⁰ С). Способен длительное время работать в агрессивных средах.

Кабель КГ-Т отличается от остальных тем, что его токопроводящие жилы покрываются слоем олова или свинцово-оловянного припоя, содержащем не менее 40% чистого олова. Жаркий и влажный климат тропической зоны предъявляет особые требования и к резиновому защитному слою. Технологам пришлось добавлять в него некоторое количество фунгицидов, для предотвращения размножения плесневелых грибов. Для других видов кабелей этого не требуется.

Сложные климатические условия Арктики и Антарктики потребовали создания изоляционных и защитных резин способных длительное время выдерживать низкие температуры. В состав изоляционной и защитно-изоляционной резины кабеля КГ-ХЛ, кроме натурального и бутадиеновых каучуков, добавлено некоторое количество кремнийорганических каучуков. Именно это позволило понизить предельную температуру до -60⁰ С.

В кабелях КГН введение в состав защитного слоя хлоропренового каучука (неопрен) позволило существенно повысить маслостойкость и придать резине негорючесть. Это позволило использовать для подключения в шахтах и карьерах.

Кабель КГ можно безопасно заменить на КГ-ХЛ и КГН, обратная замена небезопасна. Кабели, работающие при напряжении 380 В, можно спокойно заменить соответствующими рассчитанными на 660 В.

Области применения кабелей марки КГ

Силовой кабель марки КГН широко применяется в судостроении, для этого его и создавали. Внешний защитно-изоляционный слой маслостоек. Кабель может эксплуатироваться в агрессивных средах и условиях высокой влажности. Это позволило применять его для подключения шахтного оборудования и, механизмов работающих в горных выработках закрытого типа (тоннели). Можно использовать в жилых зданиях и помещениях, имеющих естественную вентиляцию. Недостаточная стойкость к солнечному ультрафиолету, требует дополнительного укрытия при прокладке на открытом воздухе.

Кабель КГ можно считать универсальным. Одним из преимуществ этого кабеля является относительно невысокая цена. Его эксплуатируют на суше, в воде, даже в горах, но не более 4300 метров выше уровня моря. Используется при подключении мобильных и подвижных электроустановок и агрегатов.

Эти кабели нельзя применять для подключения подъемно-транспортного оборудования.

Силовой кабель ВВГ с медными жилами

• Количество жил

  —1 2 3 4 5

• Сечение

  —1,5 2,5 4 6 10 16 25 35 50 70 95
• 1′, ‘id’: ’41’, ‘count’: 2}), (’43_2′, {‘name’: ‘4.3’, ‘id’: ’43_2′, ‘count’: 9}), (’46_2′, {‘name’: ‘4.6’, ‘id’: ’46_2′, ‘count’: 7}), (’50_1′, {‘name’: ‘5.0’, ‘id’: ’50_1′, ‘count’: 1}), (’52’, {‘id’: ’52’, ‘name’: ‘5.2’, ‘count’: 5}), (’55’, {‘id’: ’55’, ‘name’: ‘5.5’, ‘count’: 1}), (’57_1′, {‘name’: ‘5.7’, ‘id’: ’57_1′, ‘count’: 9}), (’59’, {‘name’: ‘5.9’, ‘id’: ’59’, ‘count’: 1}), (’61_1′, {‘name’: ‘6.1’, ‘id’: ’61_1′, ‘count’: 6}), (’66’, {‘id’: ’66’, ‘name’: ‘6.6’, ‘count’: 1}), (’72_2′, {‘name’: ‘7.2’, ‘id’: ’72_2′, ‘count’: 5}), (’75_2′, {‘name’: ‘7.5’, ‘id’: ’75_2′, ‘count’: 8}), (’81_1′, {‘id’: ’81_1′, ‘name’: ‘8.1’, ‘count’: 6}), (’90’, {‘id’: ’90’, ‘name’: ‘9.0’, ‘count’: 1}), (’96_1′, {‘name’: ‘9.6’, ‘id’: ’96_1′, ‘count’: 1}), (’10_5′, {‘name’: ‘10.0’, ‘id’: ’10_5′, ‘count’: 7}), (‘107’, {‘name’: ‘10.7’, ‘id’: ‘107’, ‘count’: 5}), (‘110_2’, {‘name’: ‘11.0’, ‘id’: ‘110_2’, ‘count’: 1}), (‘123’, {‘name’: ‘12.3’, ‘id’: ‘123’, ‘count’: 2}), (‘134’, {‘name’: ‘13.4’, ‘id’: ‘134’, ‘count’: 7}), (‘145’, {‘name’: ’14.
  5′, ‘id’: ‘145’, ‘count’: 2}), (‘167’, {‘name’: ‘16.7’, ‘id’: ‘167’, ‘count’: 2}), (‘176’, {‘name’: ‘17.6’, ‘id’: ‘176’, ‘count’: 1}), (‘178’, {‘name’: ‘17.8’, ‘id’: ‘178’, ‘count’: 6}), (‘191’, {‘name’: ‘19.1’, ‘id’: ‘191’, ‘count’: 1}), (‘220’, {‘name’: ‘22.0’, ‘id’: ‘220’, ‘count’: 1}), (‘222’, {‘name’: ‘22.2’, ‘id’: ‘222’, ‘count’: 1}), (’23_5′, {‘name’: ‘23.5’, ‘id’: ’23_5′, ‘count’: 6}), (‘253’, {‘name’: ‘25.3’, ‘id’: ‘253’, ‘count’: 1}), (‘288’, {‘name’: ‘28.8’, ‘id’: ‘288’, ‘count’: 6}), (‘294’, {‘name’: ‘29.4’, ‘id’: ‘294’, ‘count’: 2}), (‘308’, {‘name’: ‘30.8’, ‘id’: ‘308’, ‘count’: 1}), (’31’, {‘name’: ‘31.0’, ‘id’: ’31’, ‘count’: 2}), (‘362_1’, {‘name’: ‘36.2’, ‘id’: ‘362_1’, ‘count’: 6}), (‘374’, {‘name’: ‘37.4’, ‘id’: ‘374’, ‘count’: 1}), (‘462_1’, {‘name’: ‘46.2’, ‘id’: ‘462_1’, ‘count’: 6}), (‘473’, {‘name’: ‘47.3’, ‘id’: ‘473’, ‘count’: 1}), (’56_1′, {‘name’: ‘56.0’, ‘id’: ’56_1′, ‘count’: 6}), (‘699’, {‘name’: ‘69.9’, ‘id’: ‘699’, ‘count’: 1}), (‘849’, {‘name’: ‘84.9’, ‘id’: ‘849’, ‘count’: 1})])”>

  Нагрузка, кВт 220В

• 2′, ‘id’: ’72_1′, ‘count’: 2}), (’74’, {‘name’: ‘7.4’, ‘id’: ’74’, ‘count’: 9}), (’79_1′, {‘name’: ‘7.9’, ‘id’: ’79_1′, ‘count’: 1}), (‘8_5’, {‘name’: ‘8.0’, ‘id’: ‘8_5’, ‘count’: 6}), (’87’, {‘name’: ‘8.7’, ‘id’: ’87’, ‘count’: 1}), (’91’, {‘id’: ’91’, ‘name’: ‘9.1’, ‘count’: 5}), (’95_3′, {‘id’: ’95_3′, ‘name’: ‘9.5’, ‘count’: 1}), (’98’, {‘name’: ‘9.8’, ‘id’: ’98’, ‘count’: 9}), (‘102’, {‘name’: ‘10.2’, ‘id’: ‘102’, ‘count’: 1}), (‘106_1’, {‘name’: ‘10.6’, ‘id’: ‘106_1’, ‘count’: 6}), (‘114_1’, {‘id’: ‘114_1’, ‘name’: ‘11.4’, ‘count’: 1}), (‘125’, {‘name’: ‘12.5’, ‘id’: ‘125’, ‘count’: 5}), (’13_2′, {‘name’: ‘13.0’, ‘id’: ’13_2′, ‘count’: 8}), (‘140_1’, {‘id’: ‘140_1’, ‘name’: ‘14.0’, ‘count’: 6}), (‘155’, {‘id’: ‘155’, ‘name’: ‘15.5’, ‘count’: 1}), (‘167_1’, {‘name’: ‘16.7’, ‘id’: ‘167_1’, ‘count’: 1}), (‘172_1’, {‘name’: ‘17.2’, ‘id’: ‘172_1’, ‘count’: 7}), (‘186_1’, {‘name’: ‘18.6’, ‘id’: ‘186_1’, ‘count’: 5}), (‘190’, {‘name’: ‘19.0’, ‘id’: ‘190’, ‘count’: 1}), (‘212’, {‘name’: ’21.
  2′, ‘id’: ‘212’, ‘count’: 2}), (‘232’, {‘name’: ‘23.2’, ‘id’: ‘232’, ‘count’: 7}), (’25_3′, {‘name’: ‘25.0’, ‘id’: ’25_3′, ‘count’: 2}), (‘288_1’, {‘name’: ‘28.8’, ‘id’: ‘288_1’, ‘count’: 2}), (‘304’, {‘name’: ‘30.4’, ‘id’: ‘304’, ‘count’: 1}), (‘307’, {‘name’: ‘30.7’, ‘id’: ‘307’, ‘count’: 6}), (’33_2′, {‘name’: ‘33.0’, ‘id’: ’33_2′, ‘count’: 1}), (‘380’, {‘name’: ‘38.0’, ‘id’: ‘380’, ‘count’: 1}), (‘383’, {‘name’: ‘38.3’, ‘id’: ‘383’, ‘count’: 1}), (‘406’, {‘name’: ‘40.6’, ‘id’: ‘406’, ‘count’: 6}), (‘437’, {‘name’: ‘43.7’, ‘id’: ‘437’, ‘count’: 1}), (‘497’, {‘name’: ‘49.7’, ‘id’: ‘497’, ‘count’: 6}), (‘509’, {‘name’: ‘50.9’, ‘id’: ‘509’, ‘count’: 2}), (‘532’, {‘name’: ‘53.2’, ‘id’: ‘532’, ‘count’: 1}), (‘535’, {‘name’: ‘53.5’, ‘id’: ‘535’, ‘count’: 2}), (‘625’, {‘name’: ‘62.5’, ‘id’: ‘625’, ‘count’: 6}), (‘646’, {‘name’: ‘64.6’, ‘id’: ‘646’, ‘count’: 1}), (‘798’, {‘name’: ‘79.8’, ‘id’: ‘798’, ‘count’: 6}), (‘817’, {‘name’: ‘81.7’, ‘id’: ‘817’, ‘count’: 1}), (‘968’, {‘name’: ‘96.8’, ‘id’: ‘968’, ‘count’: 6}), (‘1208’, {‘name’: ‘120.
  8′, ‘id’: ‘1208’, ‘count’: 1}), (‘1466’, {‘name’: ‘146.6’, ‘id’: ‘1466’, ‘count’: 1})])”>

  Нагрузка, кВт 380В

• Цена —по возврастаниюпо убыванию

фильтр по разделу

Кабель силовой ВВГ – это электротехническое изделие с медными или алюминиевыми жилами отличительной расцветки, изолированными друг от друга и заключенными в оболочки трех типов: резиновую, пластмассовую или металлическую. Кабель разработан и применяется для передачи и распределения энергии в стационарных установках для номинального переменного напряжения 660 В или 1000 В частотой 50 Гц.

Область применения: данный кабель подходит для использования при прокладке наружной и скрытой проводки в помещении (электросети жилого дома, производственных помещениях и тд. ), на улице, а также под землей.

• ВВГнг(А)LS 1х1,5-0,66

  Количество жил: 1; Сечение: 1,5; Нагрузка, кВт 220В: 5.0; Нагрузка, кВт 380В: 8.7

• ВВГнг(А)LS 1х2,5-0,66

  Количество жил: 1; Сечение: 2,5; Нагрузка, кВт 220В: 6.6; Нагрузка, кВт 380В: 11.4

• org/Product”> ВВГнг(А)LS 1х4-0,66

  Количество жил: 1; Сечение: 4; Нагрузка, кВт 220В: 9.0; Нагрузка, кВт 380В: 15.5

• ВВГнг(А)LS 1х6-0,66

  Количество жил: 1; Сечение: 6; Нагрузка, кВт 220В: 11.0; Нагрузка, кВт 380В: 19.0

• ВВГнг(А)LS 1х10-0,66

  Количество жил: 1; Сечение: 10; Нагрузка, кВт 220В: 17. 6; Нагрузка, кВт 380В: 30.4
• ВВГнг(А)-П 2х1,5-0,66

  Количество жил: 2; Сечение: 1,5; Нагрузка, кВт 220В: 5.2; Нагрузка, кВт 380В: 9.1

• ВВГнг(А)LS-П 2х1,5-0,66

  Количество жил: 2; Сечение: 1,5; Нагрузка, кВт 220В: 5.2; Нагрузка, кВт 380В: 9.1

• org/Product”> ВВГнг(А)FRLS 2х1,5-0,66

  Количество жил: 2; Сечение: 1,5; Нагрузка, кВт 220В: 5.2; Нагрузка, кВт 380В: 9.1

• ВВГзнг(А) 2х1,5-0,66

  Количество жил: 2; Сечение: 1,5; Нагрузка, кВт 220В: 5.2; Нагрузка, кВт 380В: 9.1

• ВВГнг(А)LS 1х16-0,66

  Количество жил: 1; Сечение: 16; Нагрузка, кВт 220В: 22. 0; Нагрузка, кВт 380В: 38.0

• ВВГнг(А)LS 1х25-0,66

  Количество жил: 1; Сечение: 25; Нагрузка, кВт 220В: 30.8; Нагрузка, кВт 380В: 53.2

• ВВГнг(А)FRLS 2х2,5-0,66

  Количество жил: 2; Сечение: 2,5; Нагрузка, кВт 220В: 7.2; Нагрузка, кВт 380В: 12.5

• org/Product”> ВВГнг(А)LS 1х35-0,66

  Количество жил: 1; Сечение: 35; Нагрузка, кВт 220В: 37.4; Нагрузка, кВт 380В: 64.6

• ВВГзнг(А) 2х2,5-0,66

  Количество жил: 2; Сечение: 2,5; Нагрузка, кВт 220В: 7.2; Нагрузка, кВт 380В: 12.5

• ВВГнг(А)LS 1х50-0,66

  Количество жил: 1; Сечение: 50; Нагрузка, кВт 220В: 47. 3; Нагрузка, кВт 380В: 81.7

• ВВГнг(А)LS 1х70-1

  Количество жил: 1; Сечение: 70; Нагрузка, кВт 220В: 69.9; Нагрузка, кВт 380В: 120.8

• ВВГнг(А)LS 1х95-1

  Количество жил: 1; Сечение: 95; Нагрузка, кВт 220В: 84.9; Нагрузка, кВт 380В: 146.6

• org/Product”> ВВГнг(А)LS 2х1,5-0,66

  Количество жил: 2; Сечение: 1,5; Нагрузка, кВт 220В: 5.2; Нагрузка, кВт 380В: 9.1

• ВВГнг(А)LS-П 2х2,5-0,66

  Количество жил: 2; Сечение: 2,5; Нагрузка, кВт 220В: 7.2; Нагрузка, кВт 380В: 12.5

• ВВГнг(А)FRLS 3х1,5-0,66

  Количество жил: 3; Сечение: 1,5; Нагрузка, кВт 220В: 4. 6; Нагрузка, кВт 380В: 7.9

• ВВГзнг(А) 3х1,5-0,66

  Количество жил: 3; Сечение: 1,5; Нагрузка, кВт 220В: 4.6; Нагрузка, кВт 380В: 8.0

Особенности кабеля ВВГ:

• способность выдерживать практически любое напряжение;
• устойчивость при относительной влажности воздуха до 98% при температуре около +35°С;
• возможность эксплуатации кабеля ВВГ при температуре от -50 °С до +50°С;
• срок службы кабеля зависит от условий эксплуатации и варьируется от 2 до 30 лет;
• не распространяет горение при одиночной прокладке, а также при прокладке в пучках;
• минимальный радиус изгиба при прокладке кабеля – 7,5 наружных диаметров кабеля.

Кабель ВВГ соответствует требованиям стандартов ГОСТ 31996-2012 «Кабель силовые с пластмассовой изоляцией на номинальное напряжение до 0,66; 1 и 3 кВ . Общие технические условия» и ТР/ТС 004/2011 «О безопасности низковольтного оборудования».



Заказать силовой кабель любой разновидности, а именно ВВГнг, ВВГнг-LS, ВВГ-П, ВВГнг-П, ВВГнг-LS-П, ВВГнг-FRLS,  всегда возможно в нашем интернет-магазине EKK.BY по доступным ценам и в необходимом количестве.

Кабель силовой медный (ВВГ, ППГ, NYM)

Кабель ВВГ

Кабель ВВГ – это самое популярное решение для передачи и распределения энергии. Его технические характеристики позволяют выполнять прокладку проводки, как в помещениях, так и под открытым небом при влажности воздуха, достигающей 98%.

Применение

В наше время кабель ВВГ активно используют на специальных кабельных эстакадах, на производстве, осветительных устройствах, в каналах, тоннелях и других подобных местах. Кабель можно применять как для промышленных, так и для бытовых нужд. Этот вариант является оптимальным по соотношению цена-качество для домашней проводки. Кабель ВВГ можно использовать:

• для монтажа проводки в ванной комнате;
• в карнизах потолков из гипсокартона;
• для уличной прокладки;
• под деревянной обшивкой.

При открытой прокладке линии желательно поместить кабель в гофру или короб.

Специалисты не рекомендуют прокладывать кабель марки ВВГ в земле, но теоретически это решение допустимо. Единственное условие – это низкая коррозионная активность почвы. Под землей лучше использовать бронированный вариант, который обеспечивает надежную защиту кабеля от любых механических повреждений.

Преимущества

Главное достоинство кабеля ВВГ состоит в том, что он не поддерживает и не распространяет горение. Этого удалось достичь благодаря плотной поливинилхлоридной оболочке. Если существует вероятность взрыва, для обеспечения безопасности лучше приобрести бронированный кабель.

По мнению специалистов, использование такого кабеля более безопасное, поскольку он имеет улучшенную защиту, чего нельзя сказать об обычных проводах. На сегодняшний день кабель ВВГ используют во всех новостройках:

• трехжильный с сечением 2,5 мм – на розетки;
• ВВГ 3х1,5 – на освещение;
• ВВГ 3х4 – для электроплит.

Конструкция и маркировка

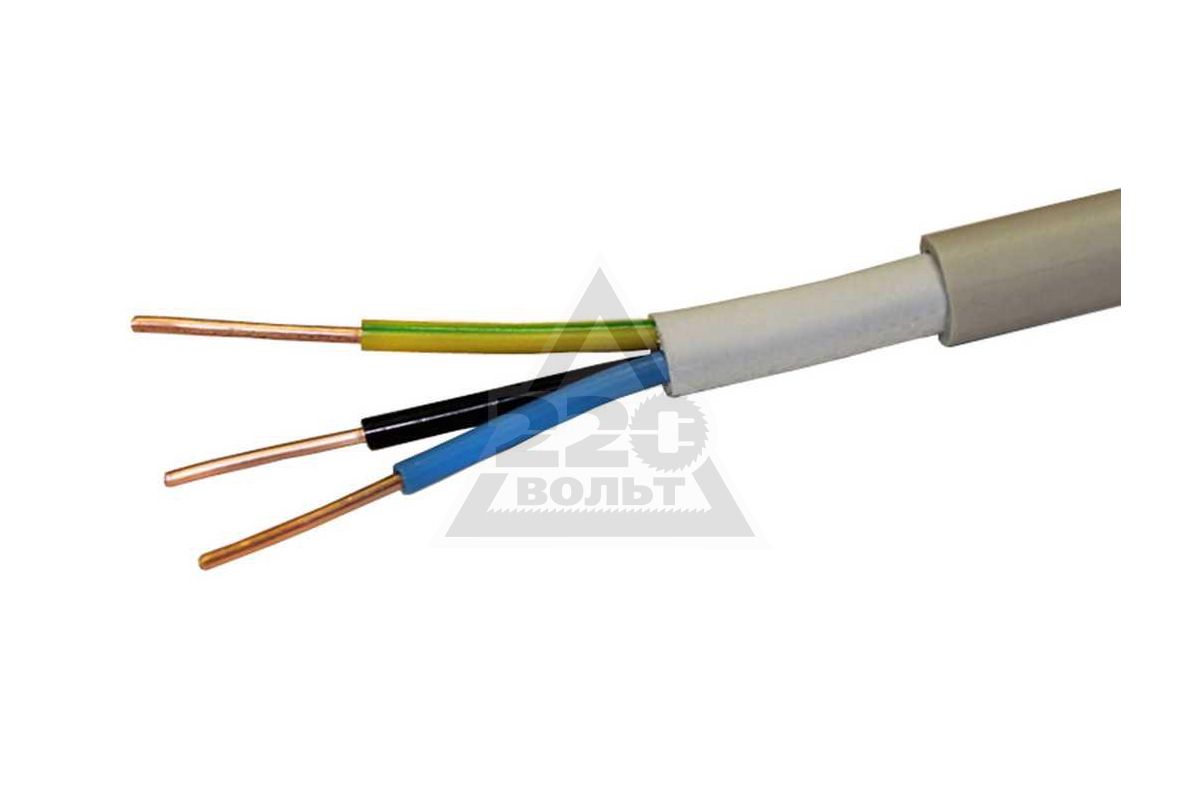

Силовой кабель марки ВВГ может быть одножильный или многожильный. Его токопроводящие жилы сделаны из меди. Они бывают как однопроволочные, так и многопроволочные, секторной либо обычной круглой формы. Изоляция жил, также как и внешняя оболочка, изготовлена из ПВХ-пластиката. Минимальный радиус изгиба кабеля, состоящего из однопроволочных жил, без нарушения его целостности составляет не менее десяти внешних диаметров. У провода, оснащенного многопроволочными жилами, этот показатель составляет не более 7,5 внешних диаметров.

Жилы кабеля отличаются по цвету изоляции. Нулевые обычно выполнены в голубом цвете, а жилы заземления отличаются желто-зеленой расцветкой. Маркировка кабеля может быть обозначена продольной полосой определенного цвета, шириной не менее 1 мм. В некоторых случаях жилы маркируют цифрами для удобства дальнейшей эксплуатации.

Эксплуатационные характеристики

Основная характеристика любого кабеля, в том числе и ВВГ – это его рабочее напряжение. Провод ВВГ может выдерживать переменное напряжение до 1 кВ, постоянное – до 0,6 кВ.

Еще одна важная характеристика кабеля ВВГ – это температура, при которой все его характеристики остаются неизменными. Негорючий провод может работать при температуре от -50 до +50 градусов. Если возникает какая-то аварийная ситуация, кабель может продолжать работу при температуре до +80 градусов.

Гарантийный срок эксплуатации кабеля ВВГ – 5 лет. Максимальный срок его использования составляет 30 лет. Срок эксплуатации кабеля зависит от ряда факторов: температура, уровень влажности, перегрузки и прочее.

Цена провода прямо пропорциональна количеству жил и сечению. Самый распространенный вариант – трехжильный кабель при трехфазном напряжении.

Широкий выбор ВВГ кабеля представленн в нашем магазине «Электроцентр».

Цены, приведённые на сайте, не окончательные, не являются публичной офертой и носят информационный характер. Администрация оставляет за собой право изменять цены. Вы можете уточнить стоимость по телефону.

Кабель медный силовой одножильный ВВГнг-LS-0.66 (ож) ГОСТ 16442-80

Купить кабель медный силовой одножильный ВВГнг-LS-0.66 (ож) ГОСТ 16442-80 с доставкой в любую точку РФ и стран СНГ от ООО «Снабсервис».

Кабель медный силовой одножильный – это электротехническая конструкция, состоящая из токопроводящих жил и предназначенная для бесперебойной передачи электроэнергии.

Характеристики

Марка	ВВГнг-LS-0. 66 (ож)
НТД	ГОСТ 16442-80

Расшифровка

• В – изоляция жил из ПВХ пластиката;
• В – оболочка из ПВХ пластиката;
• Г – отсутствие защитных покровов;
• нг–LS – изоляция жил и оболочка из ПВХ пластиката пониженной горючести с пониженным газо–дымовыделением;
• 0,66 – Номинальное напряжение, кВ;
• (ож) – одножильный.

Применение

Кабель ВВГнг-LS-0.66 (ож) используется для передачи и распределения электрической энергии в стационарных установках.

Рабочие параметры

• номинальное переменное напряжение: 0,66; 1; 3 и 6 кВ;
• частота: 50 Гц;
• постоянное напряжение: ;
• температура окружающей среды: от -50°С до +50°С;
• Относительная влажность при температуре 35°C: 98%.

Преимущества

• высокое качество энергопередачи;
• прочность;
• износостойкость;
• безопасность;
• соответсвие нормативной документации.

Данный прайс-лист носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями ч. 2 ст. 437 Гражданского кодекса Российской Федерации.

ООО «Снабсервис» – профессиональный подход к вопросу снабжения.

Долгосрочные отношения клиента с поставщиком неоспоримо выгодны и удобны обеим сторонам. Польза таких отношений еще ощутимее, когда заказчик может закрыть потребности за одно обращение.

Мы специализируемся на комплексном снабжении предприятий металлопрокатом, промышленным сырьем, метизами, оборудованием и комплектующими к нему, а также услугами металлообработки.

Наша цель – сопровождение клиента в ведении закупок на долгосрочной основе. Для этого мы предлагаем:

• оптимальный ассортимент товаров без завышения цен;
• предложение более выгодных заменителей без потери качества;
• подбор сопутствующих товаров по вашему запросу;
• грамотный подход к логистике;
• индивидуальные скидки и спецпредложения;
• консультацию технических специалистов;
• выполнение сложных и нестандартных заказов;
• профессиональное отношение;
• гарантии и контроль качества.

Нам важно выстраивать партнерские взаимовыгодные отношения с каждым клиентом. Благодаря опыту и обратной связи с нашими постоянными заказчиками мы постоянно меняем подход к работе и делаем условия сотрудничества проще и комфортнее.

Благодарим вас за обращение!

Одножильный или многожильный провод: какой лучше выбрать?

Сравниваем одно- и многожильные провода

Какой провод лучше многожильный или одножильный? Такой вопрос часто возникает перед началом работ по замене проводки. Ответ на него не может быть однозначным, ведь каждый из этих видов проводов создан для своих целей. Поэтому чтобы ответить, давайте разберем достоинства и недостатки каждого из них.

Структура проводов

Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Это позволит нам более детально разобрать, как он устроен.

Одножильный провод или многожильный: классы гибкости проводов

• Одним из основополагающих нормативных документов в этом вопросе является ГОСТ 22483 – 2012. Он говорит о том, какой должен быть провод по конструкции, устанавливает требования к техническим характеристикам, а также определяет параметры, которые позволяют относить провод к тому или иному виду или подразряду.
• Первое, что стоит упомянуть — это класс гибкости. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Всего существует 6 классов гибкости.

Таблица номинальных параметров проводов первого класса гибкости

• К первому классу гибкости относятся все однопроволочные провода. Кроме того, к ним относят многопроволочные провода с сечением в 185 мм2 — такие сечения применяются только в промышленности, поэтому мы их рассматривать не будем.
• Второй класс является более гибким. Чтобы достичь этого свойства, провода делают состоящими из нескольких отдельных проволок, скрученных между собой. Таблица 4 ГОСТ 22483 – 2012 определяет их минимальное количество для проводов разного сечения.

Таблица номинальных параметров проводов пятого класса гибкости

• А вот для классов 3 и выше, минимальное число проволок не должно быть меньше, чем для второго класса, и определяющим фактором инструкция называет сечение каждой отдельной проволоки. Таблицы 5, 6, 7, 8 ГОСТ 22483 – 2012 определяют это максимальное сечение каждой отдельной проволоки в проводах разного сечения.
• Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Допустим, у нас имеется провод третьего и пятого класса гибкости, сечением в 1 мм2. Провод третьего класса гибкости будет выполнен из нескольких проволок с диаметром не более 0,43 мм, а провод пятого класса — из проволок с диаметром не более 0,21 мм. Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.

Таблица номинальных параметров проводов третьего класса гибкости

Обратите внимание! Существуют еще провода круглой, уплотненной и фасонной формы. В данной статье мы их не рассматриваем, так как преимущественно такие изделия встречаются с сечением в 25 мм2 и более. Это уже мощные силовые установки, которые требуют специального расчета.

Многожильный алюминиевый провод

• Сразу отметим, что данное правило распространяется не только на медные провода. Алюминиевые провода так же могут быть гибкими и многопроволочными. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.

Достоинства одно- и многожильных проводов

Разобрав отличие многожильного провода от одножильного, и различия разных многожильных проводов, можно приступать к анализу их преимуществ и недостатков. И здесь нам следует дать ответ на следующие вопросы: как они отличаются по физическим свойствам, как отличаются по механическим свойствам, и в чем отличие этих проводов в плане монтажа и эксплуатации?

В данном видео подробно рассказывается об одно- и многожильных проводах.

Достоинства одножильных проводов

Начнем с разбора одножильных проводов. Данный вид проводников обычно относят к установочным. То есть к таким проводам, которые после монтажа не следует перемещать, гнуть и подвергать другим видам механических воздействий.

• Одним из главных преимуществ таких проводников является более низкое сопротивление 1 км провода. Например, для медного проводника в 1 мм2 сопротивление должно быть не больше 18,1 ОМ. Для сравнения, такой же проводник, но пятого класса гибкости, может иметь сопротивление до 19,5 Ом. Разница, конечно, не самая существенная, и вполне укладывающаяся в статистическую погрешность, но она есть.

Формула расчета сопротивления проводника

• Объясняется такое расхождение достаточно просто — чем меньше сечение единичного проводника, тем больше сопротивление. В идеале множество проволок в многожильном проводе соединены, и представляют собой единое целое, но все равно есть определенное сопротивление между отдельными проволоками, которое и приводит к большему суммарному сопротивлению провода.
• Следующим аспектом, на который стоит обратить внимание, выбирая многожильный или одножильный провод, является удобство монтажа. И в первую очередь, это касается контактных соединений. Давайте рассмотрим, какой провод лучше соединять.
• Если следовать правилам ПУЭ, то нам доступны винтовые, зажимные, сварочные, прессовочные и соединения методом пайки. Давайте рассмотрим каждый из них.

Обратите внимание! Наш дальнейший анализ соединений мы проводим для медного провода. Ведь, согласно ПУЭ с 2001 года, в жилых помещениях допускается применять только медный провод. А наш выбор, что лучше, мы приводим именно для проводов небольшого сечения.

На фото винтовые клеммы	Соединение при помощи винтовых клемм или винтов выполнить при помощи одножильного соединения проще. Винты не могут пережать проводник и уменьшить его сечение, а отдельные проволоки не вылезут из места контактного соединения.
Клеммы WAGO	Если для соединения используются столь популярные сейчас зажимные клеммы WAGO, то одножильный провод подойдет идеально. А вот с многожильным могут возникнуть проблемы, но только при использовании клемм, отличных от представленной на картинке.
Сварка проводов	Сварку одножильных проводов, также выполнить несложно. Хотя это вовсе не говорит о том, что многожильные провода нельзя сваривать. Просто проводники, особенно высокого класса гибкости, при сварке можно повредить, или оборвать у них часть проволок, что не скажется положительно на качестве такого соединения.
Соединение проводов методом прессовки	Если выполнять соединение прессовкой, то можно использовать провод многожильный или одножильный. В то же время, если вы выполняете прессовку без специального инструмента, то выполнить качественную прессовку одножильного провода большого сечения немного сложнее.
Соединение проводов методом пайки	Ну, и последним вариантом является пайка. Данный вид соединения обычно применяется для проводников небольшого сечения. Тут значительно проще работать с многожильными проводниками, так как место монтажа и прокладки провода обычно сильно ограничено и провод для этого приходится сильно изгибать.

Читайте также: Как соединить многожильный и одножильный провод.

Последним преимуществом одножильного провода является его цена. Она обычно немного ниже, хотя в некоторых случаях эта разница может быть многократной.

Достоинства многожильных проводов

Прочитав первую часть нашего текста, у вас может сложиться впечатление, что выбирать какой провод лучше одножильный или многожильный, вообще не стоит, ведь выбор в пользу одножильного изделия очевиден. Но это не совсем так.

И сейчас мы попробуем объяснить почему:

• Самым главным преимуществом многожильного провода является его гибкость. Это особенно актуально для проводов большого сечения в 10, 16 и более мм2. Конечно такие провода практически не применяются на бытовом уровне, но иногда могут потребоваться и они.

Радиус изгиба провода

• Такой провод удобнее монтировать и в случае необходимости его можно переместить, как на видео. При этом не стоит забывать о том, что даже самый гибкий провод имеет допустимый радиус изгиба. Обычно он колеблется от 5 до 10 диаметров провода и, отчасти, зависит от типа изоляции.

Обратите внимание! Для переносных электроустановок может применяться только гибкий провод. Раньше для этого класса, особенно гибких проводов, даже существовало специально обозначение – шнур. Но на данный момент от него отказались.

Наконечники для многожильного провода

• Что касается коммутации проводов, то все достоинства и недостатки мы уже описали выше. В пользу многожильных проводников можно добавить только то, что сейчас существуют специальные латунные наконечники, стоимость которых невелика. Смонтировать их вы сможете своими руками без дополнительного инструмента.

Применение наконечников с клеммами WAGO

• Они применяются для соединения многожильного провода с винтовыми клеммами или могут быть использованы после специальной прессовки для клемм WAGO. Их применение полностью нивелирует все преимущества одножильного провода для этих типов соединений.

Вывод

Выбирая многожильный провод или одножильный, помните, что для каждого из них есть более предпочтительная сфера применения. Если вы монтируете скрытую проводку в стене, то вам, очевидно, дешевле будет остановить свой выбор на одножильном проводнике.

Если же вы монтируете временную электроустановку, то многожильное изделие будет гораздо практичнее. Если провод не планируется перемещать после монтажа – выбирайте одножильный, а в тех местах, где возможно изменение схем прокладки, лучше отдать предпочтение его многожильному собрату.

одножильные и многожильные медные провода

Современный рынок предлагает большое разнообразие кабельных систем, отвечающих всем требуемым условиям эксплуатации, тем самым увеличивая и делая более эффективным производственный процесс как в различных промышленных сферах, так и в домашних. Разнообразие электрических кабелей огромно: СИП (силовой кабель для воздушных трасс), ВВГ (кабель для домашней проводки), ТПП (провода для прокладки телефонных линий), STP, FTP, UTP (сетевые и телефонные кабельные системы) и др. Но данные модели не всегда обладают нужной гибкостью и устойчивостью на перегиб. В среднем они выдерживают порядка несколько десятков или сотен перегибов. При подводке проводки к передвижным силовым промышленным аппаратам этих свойств зачастую не хватает. Именно поэтому в 80-х годах прошлого века производители учли все нюансы и разработали инновационную продукцию – гибкий кабель, у которого устойчивость к перегибам увеличилась в разы в сравнении с его предшественниками.

Гибкий кабель с сечением 1,5

Характеристики гибкого кабеля

Основное предназначение гибкого кабеля состоит в подаче электрического тока к передвижным аппаратам высокой мощности (порядка 660 Вольт), переносным устройствам (электрогенераторы, пушки), а также подводка силовых кабелей к сети с напряжением до 1000 Вольт и более. Его часто используют в качестве сварочного кабеля, в этом случае требуется его строго прямолинейное расположение. Эта продукция была разработана с учетом механической нагрузки в виде заломов и перегибов под различными углами. За счет гибкости многопроволочный электрический кабель получил свое название, также существенно был увеличен его эксплуатационный срок. Прекрасно подходит для работы, как в помещениях, так и на открытом воздухе, устойчив к различным климатическим условиям, применим в процессе масштабных строительных работ для протяжки силовых линий электропередач.

Гибкий кабель представляет собой многожильный провод, где каждая токопроводящая жила состоит из большого количество ворсинок, которые обеспечивают требуемую гибкость и долговечность использования. Количество жил может быть разнообразным, при этом чаще всего присутствует заземление.

Многожильный гибкий кабель

Конструкция кабельной системы выглядит следующим образом:

• Токопроводящие медные жилы, состоящие из мелких ворсинок, относящиеся к определенному классу гибкости;
• Каждый проводник защищен специализированной синтетической пленкой, препятствующей слипанию жил друг с другом в процессе монтажа и нагрева. В зависимости от фирмы-производителя эту пленку многие заменяют специализированным тальком или порошком;
• Каждая жила имеет свою резиновую изоляцию из полиэтилентерефталатной пленки, которая может выдерживать различные скачки температурного режима;
• Защитная резиновая оболочка всего провода (изготавливается на основе каучука), придающая необходимую гибкость и защищающая от механических повреждений.

Маркировка данного вида материала находится на защитной верхней резиновой изоляции, с указанием фирмы производителя, сечения кабеля и количества жил, класса гибкости кабеля (существует 7 классов от 1 до 7), в отдельных случаях может присутствовать дата и время изготовления, а также аббревиатура «ГК».  Кроме этого каждая жила имеет свою цветовую гамму (коричневую, голубую, черную), а заземление, согласно мировым стандартам, выделяется зеленовато-желтоватым оттенком.

Многожильный гибкий кабель

Производители выпускают кабель, как круглой формы, так и плоской. Токопроводящие жилы чаще всего производятся на основе меди, но нередко можно встретить продукцию старого образца с алюминиевым проводником. Стоит помнить, что алюминиевая проводка при сравнении с медной выдерживает меньшую электрическую нагрузку при одинаковом типе сечения и количестве жил.

Отличие одножильного от многожильного провода

В процессе выполнения домашних строительных работ у неопытных мастеров часто возникает вопрос, какой электрический провод лучше: многожильный или одножильный для прокладки проводки.

Стоит подчеркнуть, что многожильные кабеля являются более гибкими и обладают лучшей эластичностью в сравнении с одножильными.

Одножильный провод состоит из одной литой токопроводящей жилы, многожильный – из большого количества мелких волосков. Однозначного ответа, какой вид кабеля лучше, нет – все зависит от индивидуальных особенностей применения, но можно выделить ряд достоинств каждого из них.

Одножильный кабель

Преимущества и недостатки одножильной системы:

1. Стоимость одножильной проводки значительно ниже цены многожильной аналогичного сечения;
2. В случае отсутствия возможности монтажа одножильного кабеля в гофрированную трубку или кабель-канал за счет его жесткости возможна укладка в канву без дополнительных средств защиты провода. Это идеальный вариант для подводки источника питания к осветительным приборам и розеткам в бытовых условиях;
3. При подводке к автоматам и бытовым приборам не требуется дополнительного лужения;
4. Применим для монтажа с ограниченным радиусом изгиба, в случае расположения проводки под углом в 90 градусов лучше отдать предпочтение многожильному кабелю.

Кабель электрический многожильный медный гибкий обладает рядом преимуществ, отсутствующих в одножильном:

1. Подходит для прокладки проводки в канву неправильной формы с изгибами и поворотами;
2. В процессе эксплуатации подвержен меньшему нагреванию, хорошо себя зарекомендовал при температурных скачках;
3. Легче монтируется в гофрированную трубку и короба, соответственно, впоследствии в случае необходимости легче извлекается из них;
4. Устойчив к растяжению и многократному изгибанию, без нарушения целостности конструкции. Более легкий изгиб в сравнении с одножильной проводкой, повышенная ударопрочность;
5. Незаменим в удлинителях и электрических домашних и промышленных бытовых приборах.

Однозначно трудно сказать, что одножильный силовой кабель лучше многожильного или наоборот. Каждая из систем имеет свои преимущества. Зачастую для домашних работ предпочтение отдается одножильному кабелю за счет дешевизны и простоты в работе, но стоит учесть, что при многоразовом изгибе произойдет преломление токопроводящей жилы. Что касается промышленных объектов, там чаще всего применяются многожильные кабеля, так как в процессе прокладки сложных коммуникационных трасс требуется больше гибкости и эластичности от продукции. Многожильные кабеля обладают более высокой стоимостной оценкой, причем наблюдается прямая зависимость цены от класса гибкости продукции. Самыми дорогими являются провода 7-го класса, поскольку обладают максимально возможной гибкостью на сегодняшний день.

Разновидности гибкого кабеля

Гибкий многожильный кабель выпускается под различными марками, обладающими разными свойствами. Можно выделить наиболее востребованные из них:

• КГВВ представляет собой продукцию, выдерживающую температурный режим от минус 50 до плюс 50 градусов за счет надежной изоляции, в состав которой входит ПВХ, обеспечивающая срок службы порядка 25 лет. Применяется для подвода электропитания к силовым установкам, например, экскаваторам, элеткроподъемникам и др. Рассчитан на напряжение порядка 1000-1500 Вольт;

Гибкий кабель из серии КГВВ

• РКГМ предназначен для силовых линий электропередач и передвижного оборудования, рассчитан под температуру от минус 60 до плюс 180 градусов, устойчив к повышенной влажности за счет надежной изоляции из кремния и резины;
• ВВГ предназначен для проведения электрической разводки в жилых и нежилых помещениях, в составе изоляции находится поливинилхлорид, что придает дополнительной прочности всей конструкции в целом;
• КОГ предназначен для подвода электропитания к сварочным аппаратам различной мощности, возможна эксплуатация с высокой влажностью, а также как внутри помещения, так и за его пределами;
• ВРБ предназначен для монтажа непосредственно в грунтовых траншеях, обладает хорошими изоляционными свойствами за счет брони, но в то же время его гибкость не отличается высокими показателями;

Гибкий кабель из серии ВРБ

• SHIF имеет силиконовую изоляцию и предназначен для работы в экстремально высоких температурах до 220 градусов, устойчив к воздействию различных щелочных сред.

За счет своих разновидностей гибкий кабель предполагает различную установку: как в специализированные короба и кабель-каналы, так и в земляные траншеи. Также это может быть воздушная или даже открытая прокладка. Вид монтажа зависит от индивидуальных особенностей кабельной проводки, от температурного режима, скопления людей и условий эксплуатация. Исходя из требуемых условий применения, осуществляется подбор нужной продукции, отвечающей необходимым техническим характеристикам.

Видео

Оцените статью:

Эффективный одножильный медный провод

Купите одножильный медный провод у проверенных поставщиков на Alibaba.com и получите товары до порога. Эти провода могут быть полезны в домашнем хозяйстве, а также во многих отраслях промышленности. Они преобразуют электричество в тепло с помощью очень электрически стойкого провода. Существует множество продуктов прямой и спиральной формы для удовлетворения требований к проводимости.

Существует много одножильных медных проводов , изготовленных из разных материалов и разных размеров, которые можно купить на Alibaba.com. Проволока изготавливается из металлов, таких как нихром, медь или другие сплавы. Свойства металла влияют на поведение всего оборудования и его последующее применение. Самыми распространенными вариантами являются нихромовые провода из-за их идеального характера. Они не только обладают высокой устойчивостью, но и образуют вокруг себя оксидный слой, защищая тем самым внутренние слои. Канталовая проволока – еще один вариант, она состоит из алюминия, хрома и железа. Для нагрева при низких температурах идеально подходят мельхиоровые проволоки.

Одножильный медный провод широко используется из-за множества желаемых свойств, которыми они обладают. Они могут выдерживать экстремальное количество тепла, противостоять окислению и устойчивы к коррозии, вызванной такими факторами окружающей среды, как влажность. У них есть несколько применений в домашнем хозяйстве, например, в тостерах или фенах. Они также используются в различных отраслях промышленности, включая аэрокосмическую, медицинскую диагностику и строительство. Некоторые модели обеспечивают обогрев дорожек, подогрев полов и подогрев крыши.

Выберите из эксклюзивного ассортимента одножильных медных проводов , чтобы найти продукты наилучшего качества, соответствующие вашим требованиям. Эти провода очень универсальны и имеют несколько применений как в домашнем хозяйстве, так и в промышленности. Они имеют стабильную структуру, выдерживают высокие температуры и рассчитаны на длительный срок службы. Посетите Alibaba.com и приобретите превосходные продукты для отопления по доступным ценам.

Силовой кабель среднего напряжения с изоляцией из сшитого полиэтилена, одножильный, трехжильный, с медным проводником, с изоляцией из сшитого полиэтилена N2XSY

Силовой кабель среднего напряжения с изоляцией из сшитого полиэтилена, одножильный / трехжильный, с медным проводником, с изоляцией из сшитого полиэтилена N2XSY

Конструкция силового кабеля с изоляцией из сшитого полиэтилена :

Проводник	Медный проводник согласно IEC 60228, класс 2
	Круглый или фигурный провод
Изоляция	XLPE (сшитый полиэтилен) с номинальной температурой 90 ℃, много цветов опционально
Металлический экран опционально	Оплетка медной лентой или медными проводами опционально
Оболочка	PVC или FR-PVC тип ST2 согласно IEC 60502, черный или красный или нестандартный

Технические параметры :

Ном.Сечение жилы	Количество нитей / диам. Проводника	Толщина изоляции	Толщина оболочки	Прибл. О.	Приблизительный вес	Макс. Сопротивление проводника постоянному току (20 ℃) ​​	Испытательное напряжение переменного тока	Текущий рейтинг
мм 2	шт / мм	мм	мм	(мм)	кг / км	Ом / км	кВ / 5мин	В воздухе (A)	В почве (A)
1 × 25	7/2.14	3,4	2	20,0	598	0,727	21	140	150
1 × 35	7 / 2,52	3,4	2	22,0	719	0,524	21	175	180
1 × 50	10 / 2,52	3,4	2	23.0	884	0,387	21	205	215
1 × 70	14 / 2,52	3,4	2	24,0	1097	0,268	21	260	265
1 × 95	19 / 2,52	3,4	2	26,0	1378	0.193	21	315	315
1 × 120	24 / 2,52	3,4	2	28,0	1658	0,153	21	365	360
1 × 150	30 / 2,52	3,4	2	30,0	1967	0,124	21	415	405
1 × 185	37/2.52	3,4	2	31,0	2335	0,0991	21	475	455
1 × 240	48 / 2,52	3,4	2	34,0	2908	0,0754	21	565	530
1 × 300	61 / 2,52	3,4	2	36.0	3507	0,0601	21	645	595
1 × 400	61 / 2,97	3,4	2,5	39,0	4503	0,0470	21	750	680
1 × 500	61 / 3,23	3,4	2,5	42,0	5479	0.0366	21	865	765
1 × 630	61 / 3,50	3,4	2,5	48,0	6952	0,0283	21	990	860
1 × 800	91 / 3,20	3,4	2,6	52,0	7120	0,0221	21	1140	950
1 × 1000	91/3.75	3,4	2,8	57,0	10500	0,0176	21	1250	1040
3 × 25	7 / 2,14	3,4	2,3	41,0	895	0,727	21	120	125
3 × 35	7 / 2,52	3,4	2.4	44,0	2293	0,524	21	145	155
3 × 50	10 / 2,52	3,4	2,5	46,0	2812	0,387	21	175	180
3 × 70	14 / 2,52	3,4	2,6	50,0	3508	0.268	21	220	220
3 × 95	19 / 2,52	3,4	2,7	53,0	4402	0,193	21	265	265
3 × 120	24 / 2,52	3,4	2,8	56,0	5319	0,153	21	305	300
3 × 150	30/2.52	3,4	2,9	59,0	6309	0,124	21	350	340
3 × 185	37 / 2,52	3,4	3,0	62,0	7319	0,0991	21	395	380
3 × 240	48 / 2,52	3,4	3.2	68,0	9218	0,0754	21	470	435
3 × 300	61 / 2,52	3,4	3,4	72,0	11159	0,0601	21	535	485
3 × 400	61 / 2,97	3,4	3,6	81,0	15107	0.0470	21	610	520

Консультации по заказу

Номинальное напряжение

Стандарт применения: IEC / BS / UL / GB

Количество ядер

Размер и конструкция проводника

Тип изоляции

Бронированный или небронированный. Если броня, тип и материал брони

Требования к оболочке

Требования к длине кабеля и упаковке

Другое требование

Технические данные:

Номинальное напряжение 5.8 / 10кВ или 6,35 / 11кВ Низкое напряжение

Максимальная температура проводника: при нормальной (90 ℃), аварийной (130 ℃) или коротком замыкании №

более 5 с (250 ℃) условия.

мин. Температура окружающей среды. 0 OC, после установки и только когда кабель находится в фиксированном положении

мин. Радиус изгиба: 20 x внешний диаметр кабеля для одножильного сердечника без брони

15 x внешний диаметр кабеля для многожильного кабеля без брони

15 x внешний диаметр кабеля для одножильного кабеля с броней

12 x кабель O.D для многожильного с броней

Стандарты:

Международный: IEC 60502, IEC 60228, (IEC 60332-3 только для типа FR)

Китай: GB / T 12706, (GB / T 18380-3 только для типа FR)

Другие стандарты, такие как BS, DIN, VDE и ICEA, по запросу

Установка

1. Температура установки не должна превышать 20 ℃. Если температура окружающей среды ниже 0 ℃, кабель следует предварительно нагреть.
2. Радиус изгиба кабеля не менее 8 раз.

Упаковка и отгрузка:

Мы способны соблюдать самые строгие графики поставок в соответствии с заказом на поставку. Соблюдение сроков всегда является высшим приоритетом, поскольку любая задержка с доставкой кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофроящиках и бухтах. Концы кабеля заклеиваются самоклеящейся лентой БОПП и негигроскопичными заглушками для защиты концов кабеля от влаги.Требуемая маркировка должна быть нанесена с помощью водонепроницаемого материала на внешней стороне барабана в соответствии с требованиями заказчика.

Многожильный медный провод 240 мм2 95 мм Одножильный силовой кабель с изоляцией из сшитого полиэтилена с изоляцией из ПВХ

1 жильный одножильный силовой кабель из сшитого полиэтилена 70 мм 300 мм2 500 мм 630 мм

1. Краткое введение:

Кабель CU / XLPE / PVC с медным / алюминиевым проводником / с изоляцией из сшитого полиэтилена / оболочкой из ПВХ. Электрический силовой кабель для прокладки зданий, индукторов, туннелей, непосредственно в земле и под водой.

Для укладки внутри помещений, в тоннелях, в воздуховодах. Способен выдерживать внешнее механическое усилие, но не большие тяговые усилия. Одножильные кабели нельзя прокладывать в магнитных каналах.

2. Эксплуатационные характеристики:

Номинальное напряжение промышленной частоты u0 / u: 0,6 / 1 кВ

Максимально допустимая длительная рабочая температура жилы 90

Максимальная температура короткого замыкания проводника не должна превышать (максимальная продолжительность 5 секунд): сечение проводника 300 мм ²

Температура окружающей среды при установке не должна быть ниже 0

Радиус изгиба одножильного кабеля не должен быть меньше чем в 20 раз диаметра кабеля, радиус изгиба многожильного кабеля не должен быть меньше чем в 15 раз диаметра кабеля

№ядра	Ном. Площадь поперечного сечения (мм2)	Единичное количество проводника	Инсу. Толщина (мм)	Толщина оболочки (мм)	Прибл. диам. Кабеля (мм)	Сопротивление постоянному току ((Ом / км) Cu Al
1	1,5 ~ 800	1 ~ 61	0.8 ~ 2,9	1,4 ~ 2,4	6,1 ~ 46,1	12,1 ~ 0,221	0 ~ 0,0367
2	1,5 ~ 400	1 ~ 61	0,8 ~ 2,6	1,8 ~ 2,8	10,5 ~ 56,0	119 ~ 8356	100 ~ 3320
3	1.5 ~ 400	1 ~ 61	0,8 ~ 2,6	1,8 ~ 3,0	10,9 ~ 60,6	142,0 ~ 12103,0	113,0 ~ 4869,0
4	2,5 ~ 400	1 ~ 61	0,8 ~ 2,6	1,8 ~ 3,2	12,7 ~ 70,0	232.0 ~ 16788	169 ~ 6708
5	2,5 ~ 400	1 ~ 61	0,8 ~ 2,6	1,8 ~ 3,6	13,6 ~ 87,0	272 ~ 21164	193 ~ 8564
3 + 1	4 ~ 400, 2,5 ~ 240	1 ~ 37 1 ~ 61	1.0 ~ 2,6 0,8 ~ 1,6	1,8 ~ 3,3	14,3 ~ 66,0	254 ~ 14562	211 ~ 5968
3 + 2	4 ~ 400, 2,5 ~ 240	1 ~ 61 1 ~ 37	1 ~ 2,6 0,8 ~ 1,6	1,8 ~ 3,3	15,2 ~ 78,2	345 ~ 18250	238 ~ 7666
4 + 1	4 ~ 400, 2.5 ~ 240	1 ~ 61 1 ~ 37	1 ~ 2,6 0,8 ~ 1,6	1,8 ~ 3,4	15,6 ~ 79,1	358 ~ 19928	251 ~ 8366

Завод

Henan Hongda Cable Co., Ltd . расположен в № 3, Changping Road, ZhanDian District, Jiaozuo, Wuzhi. Наша фабрика основана в марте 2004 года.Наш уставный капитал составляет пятьдесят один миллион шестьсот восемьдесят тысяч юаней. Hongda Cable занимает площадь 100 000 квадратных метров, в том числе 50 000 квадратных метров строительной площади. У нас более 120 сотрудников и профессиональных рабочих. наши основные фонды 90 000 000. Мы можем предоставить более 100 разновидностей, десятки тысяч спецификаций проводов и кабелей, с годовой производственной мощностью 10000 км.
Henan Hongda Cable Co. Ltd. – это оригинальная компания Zhengzhou Hongda Cable Co.ООО создало расширение предприятия. Компания занимается системными исследованиями и разработками, проектированием, производством, маркетингом и обслуживанием кабельной продукции. Мы в основном нацелены на управление сшивающими силовыми кабелями с изоляцией из сшитого полиэтилена, силовыми кабелями с ПВХ изоляцией, кабелями управления с пластиковой изоляцией, изолированными воздушными кабелями и многожильными алюминиевыми и многожильными кабелями. ACSR. В настоящее время наибольшая площадь сечения кабелей составляет 800 квадратных метров, максимальная электрическая мощность – 35 кВ. Компания имеет более 300 (комплектов) отечественного и зарубежного производственного и испытательного оборудования
7.Упаковка и транспортировка
Мы предоставляем вам лучшие услуги по дизайну упаковки продуктов, что позволяет вам сэкономить больше на доставке

Сертификат

Любые проблемы и запросы, пожалуйста, свяжитесь с Тина
Телефон: + 86-18339931106

Кабель питания с изоляцией из сшитого полиэтилена с изоляцией из сшитого полиэтилена

Мв 15кв Среднего напряжения МВ 15кВ Силовой кабель с одножильным медным проводником с изоляцией из сшитого полиэтилена

8.Силовой кабель 7/15 кВ CU / XLPE / PVC (или PE)

1. Описание
Конструкция: многожильный медный проводник круглого сечения, экструдированный полупроводниковый компаунд в качестве экрана проводника, изоляция из сшитого полиэтилена (XLPE), полупроводниковый компаунд в качестве изоляционного экрана, медная лента или комбинация медного провода и ленты в качестве металла. экран, три ядра, собранные вместе с негигроскопичным полипропиленовым наполнителем, обернутые связующей лентой, внешняя оболочка из ПВХ или ПЭ.

Китай
2.Рабочие характеристики
Номинальное напряжение U0 / U (Um): 8,7 / 15 (17,5) кВ
U0 – номинальное напряжение промышленной частоты между проводником и землей или металлическим экраном, для которого предназначен кабель;
U – номинальное напряжение промышленной частоты между жилами, на которые рассчитан кабель;
Um – максимальное значение «наивысшего напряжения системы», при котором оборудование может использоваться.
Макс. Допустимая длительная рабочая температура проводника: 90 ° C
Макс. Температура жилы при коротком замыкании (макс.Продолжительность) не должна превышать: 250 ° C
Температура окружающей среды при установке не должна быть ниже: 0 ° C
Радиус изгиба кабеля рекомендуется следующим образом:
Для одножильного кабеля: не менее чем в 20 раз больше диаметра кабеля. кабель
Для трехжильного кабеля: не менее 15 диаметров кабеля

3. Применение
Кабель используется для стационарных установок, таких как распределительные сети или промышленные установки, которые прокладываются внутри помещений, на открытом воздухе, в туннелях или кабельных траншеях, не выдерживая внешних механических усилий.
Одножильный кабель в магнитопроводе не допускается.

4. Производственные стандарты
IEC 60502-2 и китайский национальный стандарт GB / T 12706-2008 Мы можем производить вышеуказанные кабели в соответствии с популярными международными стандартами, такими как ASTM, BS, DIN, NF и AS / NZ.

ПРИМЕЧАНИЕ:
Если вы хотите узнать больше об этом виде продуктов, посетите наш веб-сайт (домашнюю страницу), потому что у нас нет способов показать так много информации на этой платформе. Спасибо.

Основные технические данные 8.7/15 кВ, одножильный, медный провод, с изоляцией из сшитого полиэтилена и с оболочкой из ПВХ или полиэтилена
КОНСТРУКЦИЯ КАБЕЛЯ: 8,7 / 15 кВ CU / сшитый полиэтилен / ПВХ или полиэтилен

Размер	Номинальная толщина изоляции из сшитого полиэтилена (мм)	Прибл. толщина экрана из медной ленты (мм)	Номинальная толщина ПВХ или ПЭ (мм)	Прибл. габаритный диаметр готового кабеля (мм)	Макс. Сопротивление проводника постоянному току при 20 0 C (Ом / км)
1×25 мм 2	4.5	0,12	1,6	22,2	0,727
1×35 мм 2	4,5	0,12	1,8	23,6	0,524
1×50 мм 2	4,5	0,12	1,8	24,7	0,387
1×70 мм 2	4,5	0,12	1,8	26,4	0,268
1×95 мм 2	4.5	0,12	1,8	28,0	0,193
1×120 мм 2	4,5	0,12	1,9	29,6	0,153
1×150 мм 2	4,5	0,12	1,9	31,2	0,124
1×185 мм 2	4,5	0,12	2,0	33,0	0,0991
1×240 мм 2	4.5	0,12	2,0	35,4	0,0754
1×300 мм 2	4,5	0,12	2,1	37,6	0,0601
1×400 мм 2	4,5	0,12	2,2	41,0	0,0470
1×500 мм 2	4,5	0,12	2,3	44,9	0,0366
1×630 мм 2	4.5	0,12	2,4	48,7	0,0283
1×800 мм 2	4,5	0,12	2,5	52,7	0,0221

Одножильный медный кабель по цене 15 рупий / метр | Одножильные кабели Одножильный медный кабель

по цене 15 рупий за метр | Одноядерные кабели | ID: 16704282588

Спецификация продукта

Изоляционный материал	ПВХ
Тип упаковки	Катушка
Длина катушки	90 метров
Марка	Абхинанданский кабель

Описание продукта

Помня о постоянно меняющихся требованиях наших уважаемых клиентов, мы предлагаем линейку одножильных медных кабелей премиум-класса.

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

---

О компании

Год основания 1995

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот50 лакх – 1 крор

Участник IndiaMART с июня 2015 г.

GST24ABFFA9112K1ZJ

Мы «Abhinandan Cable» добились успеха на рынке, производя замечательный ассортимент одножильных кабелей, телефонных кабелей, и т.д. Мы – известная и надежная компания, зарегистрированная в 1995 году в Сурат (Гуджарат, Индия). Предлагаемые нами продукты производятся в соответствии с заранее определенными отраслевыми нормами и проходят испытания, чтобы гарантировать их безупречность.Мы являемся фирмой Partnership , которой управляет “Mr. Микки Шах »(Партнер), и приобрел огромную клиентуру.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Кабели среднего напряжения 15 кВ BS6622 / BS7835 – одножильные многожильные медные проводники из сшитого полиэтилена AWA

Кабели среднего и высокого напряжения (MV-HV)

Кабели 15 кВ | 3 ядра среднего напряжения

Thorne & Derrick распространяет высоковольтные кабели MV для средних и высоковольтных электрических систем , обычно 6.Электропитание 6 кВ-11 кВ-33 кВ – мы предлагаем конкурентоспособные цены на кабели среднего и высокого напряжения и кабельные аксессуары, включая муфты , концевые заделки и разъемы , из обширных запасов в Великобритании и за рубежом. Полный ассортимент кабельной арматуры с холодной усадкой доступен на складе для соединения и заделки кабелей 15 кВ в электрическое оборудование, включая распределительные устройства, трансформаторы и воздушные линии.

Одножильные и трехжильные силовые кабели с изоляцией из сшитого полиэтилена, медными ленточными экранами и проволочной броней (AWA Single | SWA 3 Core) доступны с многопроволочными медными или алюминиевыми проводниками на 6.Классификация напряжения 6 кВ, 11 кВ, 15 кВ, 22 кВ и 33 кВ – производится в соответствии с BS6622 (оболочка из ПВХ) или BS7835 (оболочка из галогена с низким уровнем дыма и нулевым выбросом дыма).

Если вам потребуется обслуживание клиентов или техническая поддержка для выбора правильного кабеля среднего напряжения, пожалуйста, свяжитесь с нами.

Кабели 15 кВ

Спецификация кабеля СН

1. Кабельный проводник – Компактный многопроволочный медный проводник круглого сечения, соответствующий стандарту BS EN 60228, класс 2.

Экран проводника – Экструдированный полупроводниковый компаунд, приклеиваемый к изоляции и применяемый во время той же операции, что и изоляция.

2. Изоляция из сшитого полиэтилена – Экструдированный сшитый полиэтилен (СПЭ), пригодный для работы при температуре проводника 90 ° C.

3. Изоляционный экран – Экструдированный полупроводниковый компаунд, наносимый на той же операции, что и изоляция. Сита с холодной разборкой поставляются в стандартной комплектации, но при необходимости могут быть предоставлены полностью склеенные сита.

4. Металлический медный экран – Медные ленточные экраны накладываются внахлест для обеспечения пути тока замыкания на землю.

5. Кабельная прокладка – Экструдированный черный поливинилхлорид (ПВХ) или малодымный нулевой галоген (LSOH) входит в стандартную комплектацию. Если указано, могут быть предоставлены альтернативные материалы.

6. Армирование кабеля – Однослойный алюминиевый провод круглого сечения.

7. Кабельная оболочка Экструдированный черный поливинилхлорид (ПВХ) или малодымный нулевой галоген (LSOH) входит в стандартную комплектацию.Альтернативные материалы могут быть предоставлены, если указано, например, полиэтилен средней плотности (MDPE).

Кабели СН 15 кВ BS6622 / BS7835

Конструкционные данные

Площадь поперечного сечения мм²	Минимальная средняя толщина изоляции мм	Номинальная толщина подстилки из ПВХ / LSOH мм	Номинальный номер и диаметр армированных проволок шт / мм	Номинальная толщина ПВХ / LSOH внешняя оболочка мм	Прибл.габаритный диаметр кабель мм
70	4,5	1,2	1,6	1,9	31,5
95	4,5	1,2	2,0	2,0	34,0
120	4,5	1,2	2,0	2,1	35,5
150	4.5	1,2	2,0	2,1	37,0
185	4,5	1,2	2,0	2,2	39,0
240	4,5	1,2	2,0	2,3	41,0
300	4,5	1,2	2,0	2,3	43,5
400	4,5	1.2	2,5	2,5	48,5
500	4,5	1,3	2,5	2,6	52,0
630	4,5	1,4	2,5	2,7	56,0
800	4,5	1,5	2,5	2,8	61,0
1000	4,5	1,6	2.5	3,0	67,0

Кабели СН 6,6 кВ BS6622 / BS7835

Рейтинговые данные

Площадь поперечного сечения мм²	Текущие рейтинги			Рейтинг короткого замыкания
	Находится в на земле А	Втянуты в сдвоенные воздуховоды в стене А	Уложен в воздух Ампер	Одна секунда короткого замыкания номинал цепи проводника кА	Одна секунда короткого замыкания Номинальная мощность цепи брони кА
70	265	250	305	10.0	7,5
95	315	290	375	13,6	10,1
120	360	320	430	17,2	10,9
150	400	355	485	21,5	11,4
185	450	390	550	26,5	12.0
240	510	435	640	34,3	12,8
300	570	470	725	42,9	13,6
400	625	505	820	57,2	18,7
500	690	550	925	71,5	20,4
630	750	590	1035	90.1	22,5
800	810	630	1140	114,4	24,5
1000	855	655	1230	143,0	27,0

♦ См. Инструменты для соединения кабелей для кабелей 15 кВ.

➡ Ознакомьтесь с полным ассортиментом кабелей Prysmian СН-ВН (6,6 кВ 11 кВ 33 кВ) .

Кабели СН 15 кВ BS6622 / BS7835

Высоковольтные кабели, соединения, заделки и соединители среднего напряжения

Одножильные кабели на 15 кВ доступны со следующими площадями поперечного сечения жил кабеля: 70 кв.м, 95 кв.м, 120 кв.м, 150 кв.м, 185 кв.м, 240 кв.м, 300 кв.м, 400 кв.м, 500 кв.м, 630 кв.м, 800 кв.м, 1000 кв.м

➡ Электрические характеристики среднего напряжения для одножильных кабелей 15 кВ , включая радиус изгиба, диаметры кабеля, длину кабельного барабана, вес, тип изоляции и толщину оболочки кабеля, см. В загрузке напротив.

Если вам потребуется 15 Кабельные аксессуары кВ , пожалуйста, посетите Соединения, концевые заделки и соединители СН-ВН – мы распространяем Pfisterer , Nexans Euromold , аксессуары Elastimold, SPS и 3M кабели холодной усадки и термоусадки для стыковки, заделки и подключения кабелей СН-ВН в распределительные устройства (КРУЭ), трансформаторы и подстанции высокого напряжения.

Кабельные муфты, клеммы и соединители 11 кВ-33 кВ – 3M Pfisterer Nexans Elastimold

Листы данных

Электропроводка и кабель, одножильные медные проводники котировки в реальном времени, цены последней продажи -Okorder.com

Описание продукта:

Заявитель

1.) Бытовая, внутренняя / внешняя, строительная проводка и сопутствующие устройства, для подачи питания на осветительные приборы, выключатели, счетчики, розетки, кондиционеры, холодильники, вода

насос, вода обогреватель, мотор переменного тока и т.д.

2.) Для украшения фары.
3.) Короткопролетная передача электроэнергии.
4.) Для электроприборов, электронных, приборных и телекоммуникационных устройств.

Спецификация

Описание:
– Луженая или неизолированная медь 28-9AWG или луженая медь
– ПВХ изоляция
– Температура: 105 ° C; Напряжение: 600 В
– Используйте стандартную толщину, легкость снятия изоляции и легкой резки
– с антикислотой. маслостойкость. влага. плесень и другие характеристики

9000 9000 GB ICE60228 AS / NZS 3191

9007

0

8 9007

900

3G 1.5 мм²

04

Миел Фольга

1

0

Сопротивление

.3 Ом / км 20 ° c Макс.

4182 9007

150% Мин.

1	Модель	AC10WE19
2	9000	9000 Стандарт
3	Конструкция и размеры
	Изделие			9 Спецификация
	Материал		Отожженная медь без покрытия
	Изоляция	Материал		ПВХ
		Мин. Средняя толщина		0,7 мм
		Мин. Толщина в любой точке		0,53 мм
		Диаметр		3.1 ± 0,10
		Идентификация		Синий, коричневый, желтый / зеленый
	Сердечник в сборе	Core Twist		3 – Сердечник
		9000		NA
	Монтажная пара		NA
	Лента	Майларовая фольга		NA
	NA
	Дренаж	Материал		NA
		Конструкция		NA
	8 Материал
		8 ПВХ
			M средней толщины		0.90 мм
			Мин. Толщина в любой точке		0,67 мм
Общий диаметр (приблизительный)			8,5 ± 0,20
Цвет			Любой цвет
	4	Электрические и физические свойства
Изделие			Спецификация
Номинальное напряжение			300 / 500В
В случае разногласий, сопротивление проводника должно быть решающим методом
Сопротивление изоляции			0,010 МОм / км 70 ° c Мин.
Диэлектрическая прочность			Переменный ток 2,0 кВ / 5 мин Без разрыва
Изоляция	Незадействованная	Прочность на растяжение	10 Н / мм²000
	В возрасте	Предел прочности на разрыв	Мин. 10 Н без старения ± 20% (85 ± 2 ° cx240 часов)
		Относительное удлинение%	± Мин. 20% (85 ± 2 ° c x 240 часов)
Испытание на потерю массы		2.0 мг / см² (макс.)
Куртка	Незадействованная	Прочность на растяжение	10 Н / мм²
		% Мин. В возрасте	Прочность на растяжение	Мин. 10 Н без старения ± 20% (85 ± 2 ° cx240 часов)
	Удлинение	Мин. 150% без старения ± 20% (85 ± 2 ° cx240 часов)
	Испытание на потерю массы		2.0 мг / см² (макс.)
	Испытание на деформацию			150 мм, 70 ± 2 ° c x 1 час ≤ 50%
Испытание на изгиб в холодном состоянии			-15 ± 2 ° c x 4 час Нет Трещина
Испытание на тепловой удар			150 ± 2 ° cx 1 час Нет трещин

900200 Изоляция

Электрические свойства 9002
Спецификация
Указанные напряжение, температура и стандарт	UL / CSA: 105 ℃, 600 В переменного тока, 750 В постоянного тока, ROHS / RECH
Испытание искры	должен выдерживать ток высокого напряжения 5 кВ
Прочность изоляции	2000 В / мин (для воды en Окружающая среда
Минимальное сопротивление изоляции	20 ℃, DC 500 В 15 МОм-км Выше

000 на основе стандарта 900 испытание на воспламеняемость материалов				В соответствии с UL Subj.758 spec / Согласно спецификации CSA
До испытание на старение	Испытание прочности изоляции на разрыв кгс / мм2	1500 psi выше
	Испытание на удлинение изоляции	100% выше
После испытания на старение	Остаточный остаток изоляции при растяжении%	Это количество должно быть выше 70% после теплового старения (136 ℃, 168 часов)
	Уровень остаточного остатка изоляции%	Это количество должно быть выше 65% после теплового старения (136 ℃, 168 часов)
Испытание на деформацию при нагревании		Поверхность изоляции должна быть без трещин, высокая температура при 120 ℃ в течение 1 часа
Thermo Shock Test 90 007		Изоляционная поверхность не должна иметь трещин, высокая температура при 120 ℃ в течение 1 часа и изгиб, чтобы выдерживать 1000 В в течение 1 минуты
Испытание на холодный изгиб		Изоляционная поверхность не должна быть трещины, охлаждение при -40 ℃ в течение 3 часов и изгиб, чтобы выдерживать 1000 В в течение 1 минуты
Маслостойкость		Погружен в масло при 80 ℃ на 4 часа и изогнут, чтобы выдерживать 1000 В в течение 1

В: Влияет ли сращивание электропроводки на нагреватели плинтуса в цепи?

Если отверстие, в которое вы хотите вставить, не подключено к этой цепи; вы, вероятно, можете попробовать это.Вы должны убедиться, что полный ток водонагревателя составляет менее 12 А для цепи на 15 А и шестнадцати А для цепи на 20 А. на случай, если вы можете попробовать это конкретно, возьмите удлинительный шпагат 12 калибра, усадив его с конца приемника и возьмите черный и белый провода в крючке для шпагата так же, как и два провода от водонагревателя, скручивая соедините проводами и надев желтую или оранжевую гайку шнура (одна гайка шнура соответствует соединению). Сделайте то же самое для двух напольных или зеленых проводов, если от водонагревателя идет напольный шнур.Подключите его, это будет произведение искусства.

В: Блокировать электрический провод из-за помех сетевому проводу?

Оловянная фольга ни на что не годится, особенно если она нигде не заземлена. Во всяком случае, фольга начинает разъедать и тереться о себя, может вызвать больше статического электричества, если в ней уже есть наведенные токи. Это может еще больше помешать работе телевизора. Кабель Ethernet нечувствителен к электрическому кабелю, поэтому на таком расстоянии не должно возникать проблем.Ваш кабель кабельного телевидения, тем не менее, может издавать некоторый индуцированный гул с частотой 60 Гц, хотя и очень немногим более 35 футов. Если вы используете кабель CATV хорошего качества, например RG6, все должно быть в порядке.

В: проводка электрического выключателя / розетки?

Вы говорите стандартный 3-х проводный. Трехпроводная розетка не является стандартной. Трехпроводная розетка предназначена для машины с напряжением 240 В. 2 горячих и белый. 2-х проводная – стандартная розетка; черный белый зеленый. Белый – общий / нейтральный, на нем не должно быть напряжения.Похоже, вы купили не тот приемник. Похоже, вы купили 2-полюсную или, может быть, 3-фазную розетку. Я не уверен, что честно.

В: Зачем в электропроводке нейтральный провод?

Не автомобильный вопрос. Нейтраль замыкает цепь. В автомобиле у вас есть несколько ОБЩИХ цепей заземления и несколько двухпроводных цепей, рама / кузов действует как нейтраль. Поправьте меня если я ошибаюсь. Я не электрик

Q: Электропроводка для цеха 30×30?

Нужны подробности для хорошего ответа.Какова мощность сварочного аппарата и воздушного компрессора? Кроме того, будет ли какая-либо из розеток на 120 В быть предназначена для отдельных частей оборудования, особенно для инструментов с высокой допустимой нагрузкой? если вы собираетесь использовать какой-либо из них для питания оборудования (например, токарного станка или сверлильного станка), этот выход должен находиться в его собственном контуре. Если это просто розетки для портативных инструментов, таких как электродвигатели или ножовочные пилы, технически вы можете подключить их все к одной цепи. Но я бы разделил его как минимум на две цепи, чтобы при перегрузке одна другая оставалась горячей.То же самое и с освещением, вы можете поставить 8 двухламповых люминесцентных ламп (я предполагаю, что вы планируете использовать двухламповые 8-дюймовые светильники с лампами F54T8) на одну схему на 20 А, но я бы предложил вместо них два 15 А. половина или все из них включены для повышения эффективности. Не могу дать вам объем услуг, не зная рейтингов вашего оборудования. Дополнительной панели на 60 А обычно более чем достаточно для магазина такого размера. Вы также не упомянули другие потенциальные нагрузки, такие как электродвигатель верхней двери, электрический нагрев воды для мойки магазина, вентиляторы echaust или нагревательные элементы с электрическим приводом.Вы все учли?

В: Важные вопросы о пожаре и домашней электропроводке?

Первое, что я заподозрил, – это розетки и выключатели. Многие электрические подрядчики устанавливают розетки и выключатели, которые дешево и быстро подключаются. Провода просто воткнуты в спину, где маленький пружинящий палец обеспечивает контакт. Со временем эти пальцы теряют напряжение и теряют контакт, что приводит к искрению, шуму и затемнению света при включении тяжелых грузов.Все они имели боковые резьбовые соединения, которые можно использовать для решения проблемы с задними вставными соединениями. Если проблема не в этом, я бы посмотрел на автоматические выключатели и саму проводку. С возрастом выключатели изнашиваются и рано или поздно нуждаются в замене. В некоторых старых домах также использовалась алюминиевая проводка, что является БОЛЬШОЙ проблемой, особенно если в них нет розеток, предназначенных для алюминия. Что касается пожаров. Сходите в Home Depot, Lowes или в местный хозяйственный магазин и купите порошковый огнетушитель, и пусть местные пожарные покажут вам, как его правильно использовать.Огнетушители недороги и спасают жизнь при возгорании на кухне или в случае электрического пожара. Невозможно бросить достаточно пищевой соды, чтобы потушить электрический огонь.

В: Есть ли номер, по которому я могу позвонить в город Лос-Анджелес, чтобы отремонтировать электрический провод в моем районе?

В большинстве городов это 311. Я думаю, что это тоже есть в Лос-Анджелесе. Однако электрические линии, вероятно, принадлежат вашей энергетической компании, и я предполагаю, что вам придется обращаться к ним с любыми проблемами, которые у вас есть, или для их устранения.

В: как я могу приступить к проектированию монтажной схемы электропроводки большого здания, например гостиницы или квартиры?

В США вам, скорее всего, понадобится профессиональный инженер-электрик для выполнения каких-либо планов. Скорее всего, он будет работать с такими же механиками, сантехниками и архитектором. На его работу также будут влиять местные нормы и стандарты. Получите предварительные планы у архитектора. Определите размер здания и оцените необходимое напряжение и ток.Свяжитесь с местным коммунальным предприятием и сообщите об этом специалистам по ОВКВ (инженерам-механикам), чтобы они могли выбрать системы, использующие напряжение. Выясните, сколько места на полу вы можете покрыть панелью на 200 А (или любого другого размера, который вы планируете использовать). Поместите панели в центре каждого пространства такого размера. Добавьте розетки, переключатели, освещение и источники питания в HVAC. Установите главную распределительную панель для питания субпанелей и проверьте размеры выключателей, сечения проводов и т. Д. Нарисуйте «диаграмму панели». Проверьте окончательную схему механического оборудования, чтобы убедиться, что напряжение и потребляемая мощность совпадают.Получите EE для печати и печати. Доставьте чертежи.

Q: 12 кабель к слабой коробке, а не на распределительной раме хорошо?

Цвет моста, как правило, зависит от основного оборудования, установленного на заводе, большая часть моста для двигателя серого цвета, поэтому обратите внимание на значение оборудования и производителей, следует использовать эпоксидную смолу класса (F) в сильной коррозионной среде. антикоррозийный огнестойкий кабельный мост. В рычаге и кронштейне также используется тот же материал для увеличения срока службы моста и аксессуаров, см. Требования и спецификации по установке кабельного моста

.

В: Как я могу стать подрядчиком по электрике в штатах Нью-Джерси и Нью-Йорк?

Свяжитесь с указанным ниже веб-сайтом, чтобы узнать, какое обучение и тестирование вам потребуется для каждой категории электриков в Нью-Йорке.

1. Обзор производителя
Расположение
Год основания
Годовой объем выпуска
Основные рынки
Сертификаты компании

2.Сертификаты производителя
a) Название сертификата
Диапазон
Каталожный номер
Срок действия

3. Возможности производителя
а) Торговая емкость
Ближайший порт
Доля экспорта
№сотрудников отдела торговли
Язык:
б) Заводская информация
Заводской размер:
Количество производственных линий
Контрактное производство
Диапазон цен на продукцию

.
