Кабель резиновый КГ, РПШ - Промтех-электро. Лампы, светодиодные светильники Navigator, автоматы IEK, ABB

Гибкий силовой кабель КГ имеет медную многопроволочную токопроводящую жилу круглой формы (ГОСТ 22483). Разделительный слой изготавливается из гибкой пленки. Кроме того, допускается наложение изоляции без пленки. Изоляция кабеля КГ выполняется из шланговой резины. Для удобства монтажа жилы имеют цветовую маркировку. Так, нулевая жила кабеля кг имеет голубую расцветку. При отсутствии нулевой жилы голубой цвет может использоваться для марикровки любой жили кроме заземляющей. Жила заземления обычно имеет изоляцию желтого-зеленого цвета.



Варианты исполнения кабеля КГ

Кабель КГ изготавливается в нескольких вариантах климатического исполнения. Буква «У» в марке кабеля означает, что он предназначен для эксплуатации в умеренных широтах. Температура эксплуатации такого кабеля от -40 °С до +50 °С. Для проводов КГ в тропическом исполнении к марке кабеля дописывают букву «Т» (допустимая температура среды от -10 °С до +55 °С). Их отличием является изготовление жилы из медной проволоки луженой оловом. Для кабелей КГ в холодостойком исполнении к марке кабеля дописывают две буквы «ХЛ». Изоляция такого кабеля выполняется из специальной прохладность резины. Благодаря этому он может эксплуатироваться при температурах от -60 °С до +50 °С. Буква «н» в марке говорит о наличии нулевой жилы.



Применение кабеля КГ

Основное назначение кабеля марки кг - присоединение передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1 кВ. При этом допускаются изгибы кабеля радиусом не менее 8 его диаметров.



Технические характеристики провода КГ

Строительная длина кабелей:
- с номинальным сечением основных жил до 35 кв. мм включительно — не менее 150 м;
- с номинальным сечением основных жил 50 кв. мм и выше — не менее 125 м;
- по согласованию с потребителем допускается сдача кабелей любыми длинами.
Гарантийный срок эксплуатации кабелей: 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления. Срок службы кабелей КГ (с момента изготовления кабеля): 4 года.

Достоинства кабеля КГ

Основными преимуществами кабеля этой марки являются:

  • Его можно использовать при влажности в 100%, и неважно это влажное помещение или улица.
  • Высочайшая гибкость.
  • Рекомендуется использовать в установках с повышенной вибрацией.

Правда, есть и некоторые ограничения. К примеру, для подсоединения сварочных аппаратов, передвижных или переносных инструментов необходимо учитывать технические характеристики потребителей.

  • Во-первых, их напряжение не должно превышать 660 вольт.
  • Во-вторых, если используется сеть переменного тока, то частота колебания не должна превышать 400 Гц.
  • В-третьих, потребляемая мощность по силе тока не должна быть больше 630 ампер.

Добавим, что при подключении к сети постоянного тока, его напряжение не должно превышать 1000 вольт. Если все эти показатели будут учитываться при эксплуатации кабеля КГ, то прослужит он гарантировано четыре года.



Кабель КГ 1х10
Кабель КГ 1х16
Кабель КГ 1х25
Кабель КГ 1х35
Кабель КГ 1х50
Кабель КГ 1х70

Кабель КГ 1х95

Кабель КГ 1х120

Кабель КГ 2х1,5
Кабель КГ 2х2,5
Кабель КГ 2х4
Кабель КГ 2х6

Кабель КГ 2х10

Кабель КГ 2х16

Кабель КГ 3х1,5
Кабель КГ 3х2,5
Кабель КГ 3х4
Кабель КГ 3х6

Кабель КГ 3х10
Кабель КГ 3х16

Кабель КГ 3х2,5+1х1,5
Кабель КГ 3х4+1х2,5
Кабель КГ 3х6+1х4
Кабель КГ 3х10+1х6
Кабель КГ 3х16+1х6
Кабель КГ 3х25+1х10
Кабель КГ 3х35+1х10
Кабель КГ 3х50+1х16
Кабель КГ 3х70+1х25

Кабель КГ 3х95+1х35

Кабель КГ 3х120+35

Кабель КГ 4х1,5
Кабель КГ 4х2,5
Кабель КГ 4х4
Кабель КГ 4х6
Кабель КГ 4х10
Кабель КГ 4х16
Кабель КГ 4х25
Кабель КГ 4х35
Кабель КГ 4х50
Кабель КГ 4х70

Кабель КГ 4х95

Кабель КГ 4х120

Кабель КГ 5х1,5
Кабель КГ 5х2,5
Кабель КГ 5х4
Кабель КГ 5х6

Кабель КГ 5х10
Кабель КГ 5х16

Кабель КГ 5х25
Кабель КГ 5х35
Кабель КГ 5х50

Кабель КГ 5х95

Кабель КГ 5х120



Описание кабеля РПШ

Провод РПШ (с резиновой изоляцией и резиновым шлангом) используется для подсоединения установок в электросетях, для монтажа радиоаппаратуры, а также может применяться для нестационарной прокладки. Кабель РПШ предназначен для эксплуатации в районах с умеренным климатом при условии отсутствия воздействия прямых солнечных лучей и атмосферных осадков, в закрытых помещениях



Расшифровка кабеля РПШ:

«Р» - резиновая изоляция.

«П» - изоляция или оболочка из термопластичного полиэтилена

«Ш» - изоляция из полиамидного шелка



Конструкция кабеля РПШ:

  1. Токопроводящая жила;
  2. Резиновая изоляция;
  3. Резиновая оболочка.

Провод РПШ состоит из многопроволочных скрученных между собой медных жил с резиновой изоляцией. Поверх изолированных жил возможно использование пленки из полиэтилентерефталата в качестве разделительного слоя.

Технические характеристики и условия эксплуатации провода РПШ:

  • температура окружающей среды от минус 40°С до плюс 60°С;
  • относительная влажность воздуха может составлять до 98%;
  • монтаж проводов производится при температуре окружающей среды не ниже -15°С;
  • температура на жиле не должна превышать +65°С;
  • срок службы кабеля - не менее 8 лет.



Кабель РПШ 2х1

Кабель РПШ 2х1,5

Кабель РПШ 2х2,5

Кабель РПШ 5х1
Кабель РПШ 5х1,5
Кабель РПШ 5х2,5
Кабель РПШ 7х1
Кабель РПШ 7х1,5
Кабель РПШ 7х2,5
Кабель РПШ 10х1
Кабель РПШ 10х1,5
Кабель РПШ 10х2,5
Кабель РПШ 12х1
Кабель РПШ 12х1,5
Кабель РПШ 12х2,5
Кабель РПШ 14х1
Кабель РПШ 14х1,5
Кабель РПШ 14х2,5



Товары в категории

Кабель КГ 1х10

Кабель КГ 1х16

Кабель КГ 1х25

Кабель КГ 1х35

Кабель КГ 1х50

Кабель КГ 1х70

Кабель КГ 1х95

Кабель КГ 1х120

Кабель КГ 2х1,5

Кабель КГ 2х2,5

Кабель КГ 2х4

Кабель КГ 2х6

Кабель КГ 2х10

Кабель КГ 2х16

Кабель КГ 3х1,5

Кабель КГ 3х2,5

Кабель КГ 3х4

Кабель КГ 3х6

Кабель КГ 3х10

Кабель КГ 3х16

Кабель КГ 3х2,5+1х1,5

Кабель КГ 3х4+1х2,5

Кабель КГ 3х6+1х4

Кабель КГ 3х10+1х6

Кабель КГ 3х16+1х6

Кабель КГ 3х25+1х10

Кабель КГ 3х35+1х10

Кабель КГ 3х50+1х16

Кабель КГ 3х70+1х25

Кабель КГ 3х95+1х35

Кабель КГ 3х120+35

Кабель КГ 4х1,5

Кабель КГ 4х4

Кабель КГ 4х6

Кабель КГ 4х10

Кабель КГ 4х16

Кабель КГ 4х25

Кабель КГ 4х35

Кабель КГ 4х50

Кабель КГ 4х70

Кабель КГ 4х95

Кабель КГ 4х120

Кабель КГ 5х1,5

Кабель КГ 5х4

Кабель КГ 5х6

Кабель КГ 5х10

Кабель КГ 5х16

Кабель КГ 5х25

Кабель КГ 5х35

Кабель КГ 5х50

Кабель КГ 5х95

Кабель КГ 5х120

Кабель РПШ 5х1

Кабель РПШ 5х1,5

Кабель РПШ 5х2,5

Кабель РПШ 7х1

Кабель РПШ 7х1,5

Кабель РПШ 7х2,5

Кабель РПШ 10х1

Кабель РПШ 10х1,5

Кабель РПШ 10х2,5

Кабель РПШ 12х1

Кабель РПШ 12х1,5

Кабель РПШ 12х2,5

Кабель РПШ 14х1

Кабель РПШ 14х1,5

Кабель РПШ 14х2,5

Кабель РПШ 2х1

Кабель РПШ 2х1,5

Кабель РПШ 2х2,5

Кабель гибкий многожильный – особенности конструкции, преимущества и недостатки, класс гибкости, обзор марок

Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели. ...


Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели.

Кабель гибкий многожильный – изделия, где проводником тока выступают несколько жил, переплетённых между собой. (см рис.)

К одножильным относятся изделия, в которых ток протекает по монолитному проводнику. Толщина их сечения прямо пропорциональна силе тока, на которую он рассчитан.(см.рис.)

У каждого типа проводника есть свои преимущества и недостатки:

Кабель гибкий многожильный Кабель с монолитным проводником
Преимущества Недостатки Преимущества Недостатки
Высокая эластичность Высокая стоимость Низкая стоимость Плохая работа на изгиб
Высокая гибкость Плохая работа в ВЧ сетях Работа в ВЧ сетях Наличие скин-эффекта
Малые токопотери   Простота монтажа
Качественная коммутация Простота соединения
 Надежность

Высокая жёсткость

Подберем гибкий многожильный кабель для Ваших задач!
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Одножильные и многожильные кабели изготавливают с определенным классом гибкости. Этот показатель позволяет определить минимальный радиус, на который может быть загнуто кабельное изделие в процессе эксплуатации.


Классификация по ГОСТ 22483-2012 предусматривает разделение жил на шесть классов гибкости. К 1-му классу относится проводная продукция, которую нежелательно подвергать изгибам, скручиваниям и прочим механическим воздействиям. 6-ой класс – изделия высокой степени эластичности и гибкости, которые может использоваться в местах, где предусмотрены массовые загибы кабеля.

Гибкие многожильные кабели – обзор марок


Многопроволочный ВВГ относится категории силовых гибких медных многожильных кабелей в пвх изоляции. Кабель отлично подходит для стационарной электропроводки внутри жилых и нежилых помещений с различным классом взрывоопасности и уровнем влажности. Благодаря многопроволочным жилам ВВГ более гибкий, поэтому его намного удобнее прокладывать в местах, где есть повороты и загибы.


Кабель контрольный гибкий многожильный КГВВ предназначен для использования в цепях управления и силовых цепях. Скрученные жилы формируют сердечник. Модели с сечение жил до 10 мм2 относятся к 4 или 5 классу гибкости по ГОСТ. Изделия, в которых номинальное сечение жилы составляет 16 мм2 и выше, - к 3-5 классу. Число циклов на изгиб у кабельной продукции марки КГВВ – не более 100 раз, что подразумевает использование в местах, где требуется повышенная гибкость проводника.


Кабель медный многожильный в резиновой изоляции особой гибкости КОГ оптимален для подключения полуавтоматических и автоматических сварочных установок. Может быть проложен как в закрытых или полузакрытых помещениях, где наблюдается высокая влажность, так и на открытом пространстве. Кабель не подвержен влиянию прямых солнечных лучей. Класс проволок, из которых состоит жила – пятый. При сечении проводников от 16 до 35 мм2 выдерживает до 10000 циклов на изгиб радиусом 55 мм, при сечении от 50 до 150 мм2 – 12000 циклов.

Нужна консультация по многожильному гибкому кабелю?
Обратитесь к специалистам компании Кабельные системы!

Получить консультацию


Бронированный силовой многожильный кабель ВРБ – оптимальный вариант для использования в земляных траншеях. Устойчивый к химическому воздействию состава почвы, он также сохранит работоспособность и при возникновении короткого замыкания в сети. Кабель ВРБ нельзя подвергать механическим растяжениям ввиду наличия брони из оцинкованных или стальных лент. Токопроводящая жила имеет второй класс гибкости. Несмотря на низкий показатель гибкости, этот бронированный силовой кабель в резиновой изоляции с многожильными проводниками облегчает стационарную прокладку с многократными поворотами.


Кабель гибкий медный многожильный в резиновой изоляции КГ универсален и подходит как для использования со сварочными установками, так и для прокладки внутри и снаружи помещений. Возможна эксплуатация кабеля и с подвижными электроустановками. Пятый класс гибкости жил позволяет применять кабель в местах, где необходимы частые изгибы и завороты. Существуют модификации для холодного и влажного климата (индекс -хл и -т соответственно).


Кабель управления гибкий многожильный КУПВ и кабель гибкий экранированный многожильный КУПЭВ используются для передачи маломощных сигналов управления. Кабель может содержать от 7 до 52 жил, сечением 0,35 или 0,5 мм2, которые относятся к 4 и 5 классам гибкости. Проводник выдерживает до 100 циклов перегибов и до 50 циклов при осевом скручивании. Изделие имеет модификации с панцирной оплёткой из луженой, оцинкованной или нержавеющей проволоки (индексы -Пм, -П и -Пн соответственно).


Кабель сигнальный гибкий многожильный КпсВВГ предназначен для систем пожарной сигнализации. Медные жили состоят из проволок и относятся к 4-му классу гибкости. Кабель соответствует классу пожарной безопасности О1.8.2.5.4, что допускает прокладывать эту марку в помещениях только одиночным способом. Групповой монтаж КПсВВГ разрешен только на улице или в помещениях производственного назначения. КпсВВГ производится сечением 0,12 и 0,2 мм.


Кабель монтажный гибкий многожильный МКШнг предназначен для межприборных и внутриприборных соединений. В конструкции медно-луженые многопроволочные жилы 3-4 класса гибкости. Количество жил от 2-х до 37 сечением от 0,35 до 2,5 мм2. Допустима групповая прокладка. При воздействии на монтажный провод вибрационных нагрузок, бензина, масел, морской воды лучше использовать марку МГШВ - низковольтный многопроволочный провод для монтажа.


Силовой многожильный кабель SiHF рассчитан на работу в условиях повышенных температур. Силиконовая изоляция сохраняет защитные свойства при температуре до 220оС. Она устойчива также к воздействию окисляющих веществ, спиртов, масел, щелочных растворов. Класс гибкости проводников – пятый. Изоляция изделия не содержит галогенов, поэтому SiHF-кабели – оптимальные вариант для использования

особенности конструкции, маркировки и замера сечения в многопроволочных многожильных кабелях ,обзор марок

Электрические кабели могут быть одно- или многожильными, многопроволочными или монолитными. Рассмотрим, где применяется тот или иной тип кабеля и как правильно подобрать провод в определённых ситуациях.


Основные отличия многожильного кабеля от многопроволочного: конструкция, маркировка

Одножильные кабели сегодня практически не применяются в электромонтаже. Исключение составляют случаи, когда необходимо дополнительно протянуть заземление или временно заменить перебитую жилу. Но многие «специалисты» путают понятия электротехники, называя одножильными монолитные кабели. Соответственно многожильными они считают гибкие кабели.

ВАЖНО Многожильные кабели – это кабели с несколькими жилами, а многопроволочные кабели – это кабели с жилами, состоящими из определенного количества проволок.

Одножильный кабель – кабель с одной жилой. Однопроволочный кабель – кабель с монолитными жилами из одной цельной проволоки.

Многожильный кабель – изделие, предназначенное для подключения питания по одной или трём фазам, совместно с нейтралью и заземлением. В отличие от него многопроволочным может быть и гибкое одножильное изделие, называемое проводом.

Все нюансы кабелей с многопроволочными и однопроволочными жилами регламентируются ГОСТ 22483-2012.


Многопроволочные жилы более гибкие по сравнению с однопроволочными. В соответствии с ГОСТ 22483-2012 по гибкости жилы выделяют 6 классов:

  1. 1-ый класс - кабель с самыми жёсткими монолитными или многопроволочными жилами большого сечения. Первый класс используется для прокладки магистралей. Не переносит многократных сгибаний, которые приводят к перелому металла (к примеру, ПВ-1).

  2. 2-ой класс - такие кабели имеют более мягкую многопроволочную структуру меньшего сечения (ПВ-2).

  3. 3-ий класс- например, марка ПВ-3 обладает большим количеством тонких проволок в жиле.

  4. 4-ий класс: гибкие провода с маркировкой КГВВ и сечением до 10 мм2. Такие кабели можно отнести как к 4-му, так и к 5-му классу гибкости. Они способны переносить множество сгибаний без ущерба для жил.

  5. 5-ый класс гибкости - это уже провода с маркировкой ПВС. Такие кабели используются для изготовления удлинителей, переносок, монтажа временного освещения.

  6. 6-ой класс гибкости - самые мягкие кабели, маркируемые литерами КОГ. Это сварочный одножильный кабель, обладающий крайней устойчивостью к многочисленным перегибам.


Кабели с многопроволочной жилой – обзор марок

Витая пара многопроволочная

Обычно витая пара состоит из нескольких тонких монолитных жил, скрученных между собой попарно. Каждая жила изолирована отдельно, также имеется и общая изоляция. Подобные кабели могут быть экранированы. Основные маркировки:

  • U/UTP – без экрана;

  • U/FTP – экранированы отдельные пары;

  • F/UTP (SF/UTP, S/UTP) – оснащён только общим экраном для всех пар;

  • F/FTP, SF/FTP, S/FTP – экранируются отдельные пары при наличии общего.

Витые пары с многопроволочными проводниками необходимы в условиях постоянных изгибов и скручиваний, но при этом уровень затухания сигнала у них выше, что уменьшает дальность передачи данных. Поэтому назначение подобных кабелей - соединение активного оборудования с коммутационными панелями или подключение оконечного оборудования.


Многопроволочные контрольные кабели

Контрольный кабель представляет собой изделие с множеством отдельно изолированных жил (до 61). Применяется контрольный кабель для подключения различной автоматики, сложных станков и иного оборудования. В качестве контрольных кабелей с многопроволочными проводниками можно использовать марки КГВВ, МКЭШ, МКШ


Сигнальные кабели с многожильными проводниками

Сигнальным называют гибкий кабель, предназначенный для различных целей. С его помощью можно подключить как телефон, так и различные бытовые устройства. Может быть дополнительно оснащён экраном. Внешняя оболочка жил, чаще всего, пластиковая. К подобным относится многопроволочные сигнальные гибкие кабели КСПВГ и КСПЭВГ.


Мягкий многопроволочный кабель и его особенности

Такой кабель применяют для электромонтажа бытовых приборов, оборудования, освещения. Наиболее распространённая область использования – места, где провод подвижен. Недостатком можно назвать меньший срок эксплуатации, чем у неподвижно размещённых монолитных изделий. Однако работать с гибкими кабелями значительно проще, монтаж их удобнее. Наиболее распространённый материал изоляции – ПВХ, пластик. Пример маркировки – ПВСнг (провод в поливинилхлоридной оплётке, соединительный, негорючий).


Кабель резиновый многопроволочный

Кабели в резиновой изоляции относятся к классам гибкости с 4 по 6. Это многопроволочные изделия, которые предельно просты в монтаже. В зависимости от назначения могут оснащаться экраном. Часто используются в качестве сварочных кабелей. Наиболее популярная марка КГ.


Силовые многопроволочные кабели

Такие кабели используются для электромонтажа в силовых сетях напряжением 0.4 кВ и выше. Основными преимуществами многопроволочного проводника в силовом кабеле можно назвать:

  • высокую гибкость и эластичность;

  • надёжность как самого изделия, так и монтируемых соединений;

  • низкий процент токовых потерь.

Что касается недостатков, то здесь вопрос скорее в более высокой, чем у монолитных проводов, стоимости. Одна из самых распространенных марок - ВВГ. Его жилы могут быть одно- или многопроволочными. Этот параметр также отмечается в маркировке.

Пример расшифровки марки с многопроволочными жилами

В качестве дополнительных обозначений в маркировке (ГОСТ Р 53769-2010) можно увидеть:

  • ОЖ – одножильный или монолитный;

  • МН или МЖ – многожильный гибкий;

  • ОК – моножильный круглый;

  • МК – многопроволочный, с круглой формой жилы;

  • ОС – сегментная монолитная жила;

  • МС – многопроволочная сегментная жила.


Многопроволочные кабели управления

По своей сути, кабели управления практически не отличаются от сигнальных. Их основной особенностью является больший диапазон рабочих температур. Кабели управления способны работать при температуре до -50°С (при условии фиксированного монтажа), при -30°С их можно перегибать, а максимальный нагрев при эксплуатации составляет +85°С. Легко переносит механические воздействия, на боятся попадания на них таких веществ, как масло, бензин, керосин. Одним из таких является КРГД, предназначенный для работы под давлением.


Многопроволочные алюминиевые кабели

Алюминиевые кабели, даже при условии того, что они многопроволочные, не могут иметь класс гибкости выше первого-второго. Самыми распространёнными кабелями подобного типа можно назвать СИП (самонесущий изолированный провод). Также к многожильным алюминиевым кабелям относятся провода АС.


Плоские многопроволочные кабели

Такие изделия имеют поперечное сечение прямоугольной формы. Среди них можно выделить марки КПЛ, КПЛУ.


Многопроволочные экранированные кабели и их маркировка

Экран, размещённый вокруг токопроводящих жил под слоем общей изоляции, позволяет значительно снизить уровень воздействия магнитного поля. Также экран добавляет прочности кабелю, способствуя его долговечности. Экранированный кабель обычно имеет в своей маркировке литеру «Э». К многопроволочным экранированным кабелям можно отнести силовой кабель ВВГЭнг с многопроволочными проводниками, кабель управления КУПЭВ.


Как можно замерить сечение многопроволочного кабеля

Чтобы проверить, не занижено ли сечение кабеля, лучше самостоятельно его замерить. Определить сечение многопроволочной жилы кабеля можно несколькими способами.

  1. 1-ый способ: Необходимо зачистить небольшой отрезок жилы от изоляции, после чего измерить цифровым штангенциркулем диаметр одного волоска. Далее полученные данные умножаются на количество проволочек в жиле. Остаётся подставить полученное произведение в формулу S=0.785?2d. Это и будет искомым параметром.

  2. 2-ой способ заключается в определение диаметра проволочки жилы без измерительного оборудования. Понадобится лишь карандаш или линейка.

Хотите купить гибкий многопроволочный кабель? Подберем лучший вариант!

Отправить запрос

Провод с резиновой изоляцией РПШ | кабель резиновый многожильный

Прайс-лист

Наименование Ед.изм Кол-во Цена,м
РПШ 2х0,5 м 600 38
РПШ 3х0,5 м 262 34
РПШ 3х0,75 м 282 26
РПШ 4х10 м 175 193
РПШ 6х0,75(660) м 470 72
РПШ 8х0,5 м 9,5 66
РПШ 12х0,75 м 66 80
РПШ 14х1,0 м 80 200
РПШ 16х1,5 м 30 200

Достойное место в списке кабельно-проводниковой продукции занял гибкий кабель в резиновой изоляцииРПШ и его модификации.
Резиновая изоляция в зависимости от модификации кабеля может быть нескольких видов. Для его стандартной модификации применяется шланговая резина традиционной толщины. Если провод планируется применять в местностях с суровым климатом (модификация РПШМ), то в этом случае используется холодостойкая резина. В случае необходимости прокладки кабеля в условиях жаркого и влажного климата (модификация РПШТ) резина обрабатывается специальной пропиткой. Раствор обладает антибактериальными свойствами и защищает провод от воздействия бактерий и плесени.

Этот вид кабеля  можно использовать не только в помещениях. Повышенная устойчивость к неблагоприятным условиям внешней среды позволяет прокладывать провод и в земле, и по воздуху. Кроме того, кабель плохо поддается физическим воздействиям, он способен выдерживать многочисленные перегибы и двойные сгибы.

Применение кабеля РПШ обеспечивает бесперебойную работу любых установок стационарных и передвижных механизмов.


Расшифровка кабеля РПШ:

«Р» - резиновая изоляция.

«П» - изоляция или оболочка из термопластичного полиэтилена

«Ш» - изоляция из полиамидного шелка


Область применения провода РПШ:

Провода РПШ (расшифровывается как провод с резиновой изоляцией и резиновым шлангом) используются для присоединения установок в эл. сетях, а также для монтажа радиоаппаратуры, применяются для нестационарной прокладки. Эксплуатация происходит в макроклиматических районах с умеренным климатом; в закрытых помещениях при отсутствии воздействия прямого солнечного излучения и атмосферных осадков.


Конструкция кабеля РПШ:

  1. Токопроводящая жила;

  2. Резиновая изоляция;

  3. Резиновая оболочка.

Провод РПШ состоит из многопроволочных скрученных между собой медных жил с резиновой изоляцией. Поверх изолированных жил возможно использование пленки из полиэтилентерефталата в качестве разделительного слоя.


Технические характеристики и условия эксплуатации провода РПШ:

  • температура окружающей среды от минус 40°С до плюс 60°С;

  • относительная влажность воздуха может составлять до 98%;

  • монтаж проводов производится при температуре окружающей среды не ниже -15°С;

  • температура на жиле не должна превышать +65°С;

  • срок службы кабеля - не менее 8 лет.

Выбор. Одножильный (однопроволочный) и многожильный (многопроволочный)кабель?

Провод одножильный – в качестве токопроводящего элемента используется только одна жила, имеющая сечение из стандартного ряда.

Провод многожильный – токопроводящим элементом являются (чаще всего) переплетенные между собой несколько проводников, имеющие суммарное сечение в стандартных величинах. Среди проводящих жил может вплетаться непроводящая нить (обычно напоминающая капрон) для увеличения эластичности кабеля.

Провод одножильный.Учитывая, что одно и то же свойство провода может стать как достоинством, так и недостатком (в зависимости от требований при монтаже), мы не станем повторять распространённую ошибку в описании каждого из двух видов. Мы просто укажем их особенности, помогающие сделать правильный выбор.

1. Провод одножильный

    Часто ему отдают предпочтение из-за сравнительно невысокой цены (в сравнении с многожильным проводом равного сечения).
    Более высокая жёсткость позволяет выполнить разводку в щитке значительно красивее, чем петлями из гибкого кабеля. К тому же жёсткие зачищенные концы не требуют опрессовки при установке в автоматические выключатели и другие приборы.
    Подключение светильников, розеток и выключателей (при условии использования одного-двух проводников с моножилой) происходит проще и быстрее, чем многожильными проводами.
    Скрутка, состоящая из нескольких жёстких жил, легче подвергается обжиму клеммами или сварке, что является основными требованиями по ПУЭ.
    При установке в штробу или пластиковый короб, более жёсткий кабель «держит форму», оставаясь на своём месте.
    Силовые кабели больших сечений предпочтительнее выбирать из числа одножильных из соображений цены и механической прочности.
    В большинстве случаев, вопреки мнению некоторых «доморощенных» электриков, надёжнее и эффективнее использовать именно одножильные провода.

2. Провод многожильный

    При укладке в пластиковые кабель-каналы (или короба) более гибкий многожильный. Многожильный провод легче «вписывается» в угловые повороты. В один такой канал  проще уложить несколько плоских гибких кабелей, чем жёстких одножильных собратьев такого же сечения.
    Гибкий многожильный провод значительно легче «упаковывается» в коммутационные коробочки, под розетки и выключатели. Этот фактор имеет решающее значение при больших количествах соединений в одной коробке.
    При использовании специального оборудования для опрессовки и наконечников, контакты становятся не менее прочными и надёжными в сравнении с одножильными проводами.
    Все проводники имеют «поверхностную проводимость» (или «скин-эффект»), подразумевающую неравномерность в распределении тока по сечению: электрический ток «вытесняется» к поверхности проводника. Так как суммарное значение площадей поверхности у множества проволок в многожильном проводе больше, чем в одножильном, то и его проводимость ощутимо выше, а нагрев при этом – ниже.

Указанные выше различные свойства одножильных и многожильных проводов сами диктуют целесообразность их применения. Стационарная проводка в квартире, как и прокладка силовых кабелей средних и больших сечений, предпочтительно выполняется одножильными проводами. В промышленности именно такими проводами электроэнергия поставляется в сеть. На железной дороге все контактные провода производятся только одножильными, обеспечивая надёжное энергоснабжение подвижного состава.

Но там, где особенно важна устойчивость к многократным изгибам и вибрациям, оправданным является применение многожильных гибких проводников. Особенно это относится к бытовым и промышленным удлинителям, передающим питание к подвижным устройствам и агрегатам, электропроводке в автомобилях, проводам наушников и аудиосистем.


Кабель медный силовой КГ - Электросистемы

Как купить кабель КГ?

Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т.д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.

Если Вы хотите приобрести силовой гибкий кабель в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.

Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.


Кабель КГ

Кабели силовые гибкие с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке. Силовой гибкий кабель КГ предназначен для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частотой до 400 Гц. Предназначен для эксплуатации на суше, реках и озерах в макроклиматических районах с умеренным климатом, на открытом воздухе и в помещениях.

Сварочный кабель

Также гибкий кабель широко используется при электродуговой свварке в качестве проводника для передачи электрического тока от инвертора или баласного реостата к «держаку», в котором закрепляется сварной электрод, а так же для проводки заземления от сварной поверхности к баласнику для создания замкнутого контура.

Обычно используется одножильный кабель круглого сечения различных диаметров.

Также КГ используют в качестве проводов для запуска и заряда автомобильных аккумуляторов. Качественный гибкий кабель имеет меньшее сопротивление и более долгий срок службы. Многие автомобилисты покупают отдельно кабель КГ, зажимы "крокодилы" (именно медные, а не окрашенные под медь) и делают высококачественные долговечные пусковые провода.

Конструкция кабеля КГ

  • Токопроводящая жила скрученная из медных или медных луженых проволок;
  • Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
  • Изоляция из резины на основе натурального и бутадиенового каучуков;
  • Оболочка из резины на основе изопренового и бутадиенового каучуков.

Условия эксплуатации и технические характеристики кабеля КГ:

  • Температура на жиле не более - 750 С
  • Температура окружающей среды - минус 400 С плюс 500 С
  • Номинальное постоянное напряжение, (кВ) - 1.0
  • Радиус изгиба кабеля, не менее (наружных диаметров) - 8
  • Кабель устойчив к многократным изгибам.
  • Устойчив к воздействию солнечных лучей.
  • Строительная длина кабелей с основными жилами сечением до 35 мм2 вкл. - не менее 150 м, сечением 50-100 мм2 - не менее 125 м, сечением 150 мм2 и выше - не менее 100 м.
  • Срок службы - 4 года.

Типы кабеля КГ

Отличие есть по климатическому исполнению и условиям эксплуатации:

  • КГ - как основная модель (при температурах от -40 до +500 С)
  • КГ-ХЛ - для холодного климата (при температурах от -60 до +500 С)
  • КГ-Т - для тропического климата (при температурах от -10 до +550 С)
  • КГН - с маслостойкой и пожаробезопасной защитной оболочкой (при температурах от -30 до +500 С). Способен длительное время работать в агрессивных средах.

Кабель КГ-Т отличается от остальных тем, что его токопроводящие жилы покрываются слоем олова или свинцово-оловянного припоя, содержащем не менее 40% чистого олова. Жаркий и влажный климат тропической зоны предъявляет особые требования и к резиновому защитному слою. Технологам пришлось добавлять в него некоторое количество фунгицидов, для предотвращения размножения плесневелых грибов. Для других видов кабелей этого не требуется.

Сложные климатические условия Арктики и Антарктики потребовали создания изоляционных и защитных резин способных длительное время выдерживать низкие температуры. В состав изоляционной и защитно-изоляционной резины кабеля КГ-ХЛ, кроме натурального и бутадиеновых каучуков, добавлено некоторое количество кремнийорганических каучуков. Именно это позволило понизить предельную температуру до -600 С.

В кабелях КГН введение в состав защитного слоя хлоропренового каучука (неопрен) позволило существенно повысить маслостойкость и придать резине негорючесть. Это позволило использовать для подключения в шахтах и карьерах.

Кабель КГ можно безопасно заменить на КГ-ХЛ и КГН, обратная замена небезопасна. Кабели, работающие при напряжении 380 В, можно спокойно заменить соответствующими рассчитанными на 660 В.

Области применения кабелей марки КГ

Силовой кабель марки КГН широко применяется в судостроении, для этого его и создавали. Внешний защитно-изоляционный слой маслостоек. Кабель может эксплуатироваться в агрессивных средах и условиях высокой влажности. Это позволило применять его для подключения шахтного оборудования и, механизмов работающих в горных выработках закрытого типа (тоннели). Можно использовать в жилых зданиях и помещениях, имеющих естественную вентиляцию. Недостаточная стойкость к солнечному ультрафиолету, требует дополнительного укрытия при прокладке на открытом воздухе.

Кабель КГ можно считать универсальным. Одним из преимуществ этого кабеля является относительно невысокая цена. Его эксплуатируют на суше, в воде, даже в горах, но не более 4300 метров выше уровня моря. Используется при подключении мобильных и подвижных электроустановок и агрегатов.

Эти кабели нельзя применять для подключения подъемно-транспортного оборудования.

Кабель КГ: расшифровка, конструкция, технические характеристики

В огромном ассортименте кабельной продукции есть один вид кабеля, на который стоит обратить внимание. Это кабель КГ – очень гибкий водонепроницаемый проводник, с особыми свойствами изоляционного покрытия. Именно изоляционный материал определяет особенности условий эксплуатации данного вида проводки.

Расшифровка маркировки КГ

В данном случае расшифровка аббревиатуры КГ мало что расскажет о самом изделии. Действительно, «К» – означает кабель, а «Г» – принадлежность изделия к классу гибких. Прямо скажем, информации маловато. Ведь все провода семейства силовых кабелей, так или иначе, сгибаются. То есть являются гибкими. Можно предположить, что данная марка принадлежит к классу очень гибких изделий, и это правда.

Чтобы закончить с расшифровкой, отметим, что в маркировке могут встречаться дополнительные буквы. Например:

  • КГ-Т, где «Т» указывает на то, что данная марка создана для использования в климатических зонах с жарким и влажным (то есть тропическим) климатом;
  • КГ-ХЛ – кабель, для применения в условиях, где бывают сильные морозы;
  • КГ-Н – говорит о том, что изоляционная оболочка не распространяет горения. К тому же она ещё и маслостойкая.

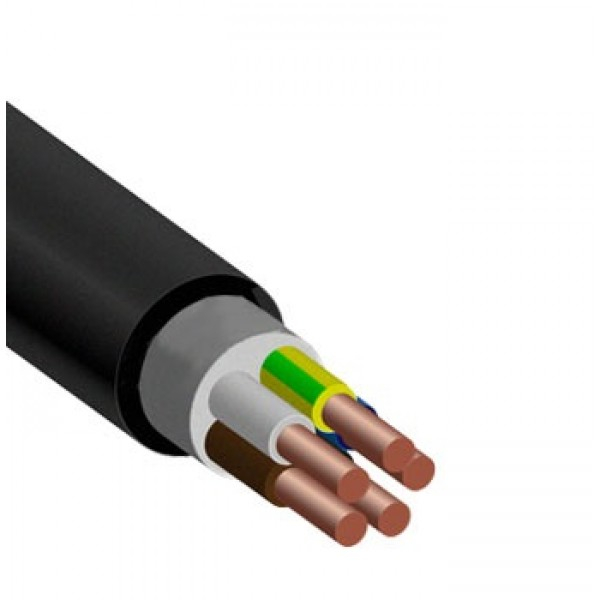

Пример провода марки КГ смотрите на рисунке 1.

Рисунок 1.  Кабель КГ с резиновой изоляцией жил

Конструкция

Данную марку кабеля отличает то, что она имеет резиновую изоляцию. В отличие от поливинилхлорида резина чрезвычайно гибкая и мягкая. Для неё нет ограничений на количество сжатий и растяжений. Она работает практически до момента саморазрушения, которое настаёт в результате природного процесса старения. А этот процесс может длиться больше десятка лет, в зависимости от условий эксплуатации.

Токопроводящую жилу скручивают из тонких (иногда луженных) медных проволок. Многопроволочные жилы покрыты резиновой изоляцией. (см. Рис. 2)

Рисунок 2. Строение кабеля КГ

Буквами обозначено:

  • А – внешняя оболочка;
  • В – многопроволочная жила:
  • С – изоляция жилы.

В конструкции изделий могут быть варианты: в зависимости от особенностей конструкции, изоляция жил может быть из силиконовой резины или её может вовсе не быть в одножильных кабелях большого сечения. Единственная медная жила, или весь их пакет может помещаться в тонкую синтетическую плёнку ПЭТ-Э, применяемую в качестве дополнительной защиты жил.  Вся эта конструкция покрыта резиновой оболочкой. На рисунках 3 и 4 изображены образцы одножильных проводов разной конструкции.

Рисунок 3. Гибкий одножильный кабель КГ большого сеченияРисунок 4. Кабель КГ, в котором использована плёнка для обмотки жилы

Маркировка жил цветная либо цифровая. Идентификации светло-синим цветом используется только для заземленной линейной жилы. Жёлто-зелёными продольными полосками обозначают жилы заземления. При этом не допускается использовать эти цвета для маркировки жил по отдельности. Остальные цвета используются в соответствии с международными стандартами.

Количество токопроводящих жил колеблется в диапазоне от 1 до 5 шт., с сечением от 1 мм2 до 240 мм2. Для их изоляции используется резина РТИ-1 либо РТИ-2-ХЛ. Внешнюю оболочку изготавливают из резины типа РШТ-2, РШТМ-2 или РТИШ (используется в одножильных кабелях).

Технические характеристики

Главное достоинство марки КГ – это гибкость. Однако радиус изгиба ограничивается восемью диаметрами провода. Причём этот радиус определяется лишь класом гибкости медных жил (5 класс). Количество изгибов не влияет на остальные характеристики кабеля:

  • верхний допустимый предел рабочей температуры жил составляет 75 ºC;
  • способность функционировать в различных условиях: внутри и вне помещений, независимо от уровня влажности и других погодных условий;
  • эксплуатация допускается в температурном диапазоне окружающей среды от –40 ºC до +50 ºC, в зависимости от типа провода;

Данная марка кабеля пригодна для работы как с постоянным та и с переменным током. Чаще всего изделие используется для подачи питания на переносное оборудование, работающее от электрической сети. При этом кабель КГ рассчитан на работу под номинальным переменным напряжением 660 В.

Максимально допустимое рабочее напряжение, с которым справляются токопроводящие жилы, не должно превышать 720 В. При использовании постоянного тока, кабель выдерживает рабочее напряжение до 1 кВ.

Растягивающее усилие, по суммарному сечению всех жил, не должно превышать 19,6 Н/мм2. При активной его эксплуатации минимальный срок службы составляет 4 года. Однако изделие не выдерживает значительных механических нагрузок.

При выборе кабеля важны такие его параметры как количество жил, сечение и наружный диаметр изделия. Эти технические характеристики всегда можно узнать у продавца или посмотреть в каталоге товаров. Нет смысла перечислять их в данной статье для каждой отдельной модели, так как промышленность выпускает десятки их разновидностей. Для удобства обобщим характеристики наиболее распространённых разновидностей рассматриваемой марки и представим информацию в виде таблицы.

Таблица 1. Характеристики марок кабеля КГ

Марка кабеля Число жил, шт. Диапазон сечений жилы, мм2 Наружный диаметр провода, мм
КГ 1 2,5 – 240 6,3 – 34,8
2: 2 + 1; 3 1,5 – 95 9,2 – 43,6
КГ-Т 4 1,5 –70 10,7 – 44,8
3 + 1 0,1,5 – 95 12,5 – 49,3
КГ-ХЛ 5 1 — 70 11,7 – 49,4

В заключение добавим, что резина является очень хорошим диэлектриком. Сопротивление изоляции КГ – не менее 50 кОм на метр. Это делает эксплуатацию данной марки кабеля надёжной и безопасной, при условии соблюдения рекомендаций производителя по его применению (изделия имеют целевое назначение).

Применение

Основное назначение марки кабеля КГ – подключение переносных электроприборов к электрической сети. Его можно использовать:

  • в крытых помещениях;
  • на площадках под навесом;
  • на палубах судов;
  • в разных климатических зонах, при любых погодных условиях.

Обычно кабель прокладывают по земле или по поверхности асфальтированной либо бетонной площадки. Провод убирают после завершения работ. Главное условие – не допускать значительных механических воздействий на внешнюю оболочку.

Мягкость резины, которая делает изоляцию кабеля неуязвимой при изгибах, может стать причиной его разрушения вследствие механического воздействия. Например, наезд транспортного средства или падение на провод тяжёлого предмета может вывести его из строя. К таким воздействиям очень чувствительны многожильные изделия, особенно те, у которых нет наружной прокладки. Наличие внешней прокладки усиливает защитные свойства кабеля.

Дождевая вода, лужи и грязь не влияют на работоспособность изделий с гибкой резиновой изоляцией. Однако, если приходится постоянно работать в условиях высоких температур и повышенной влажности (тропический климат), то лучше использовать марку КГ-Т. Внешняя оболочка такого кабеля изготовлена из специальной резины, устойчивой к развитию плесени, разрушающей изоляцию. Поскольку тропические условия идеально подходят для развития различных грибов и микроорганизмов, то такая изоляция прослужит дольше.

К кабелю можно подключать:

  • передвижные зерноочистительные механизмы;
  • электроинструменты;
  • строительное электрооборудование: бетономешалки, электроподъмные устройства и др.;
  • устройства для соединения с «массой» и держатели электродов сварочных аппаратов;
  • переносные электрогенераторы;
  • другие промышленные и бытовые передвижные электрические приборы.

В применении электрокабеля марки КГ есть ограничения: изделие нельзя использовать в качестве стационарной проводки. Это связано с тем, что его изоляция очень чувствительна к механическим нагрузкам. По той же причине не допускается и подземная прокладка КГ. Внешняя оболочка может быть повреждена даже в результате давления грунта.

Исключением является воздушная проводка на подвесных тросах. Открытую кабельную линию можно также монтировать на эстакадах, предпринимая все меры безопасности.

Упомянутые ограничения по применению относятся также к аналогам марки КГ. Такие изделия можно определить по маркировке: КПГ, КПГС, РПШ или КРПТ. Эти проводники имеют характеристики, близкие по значениям с рассматриваемыми нами разновидностями кабелей. Например, многожильный провод РПШ имеет такие же характеристики как кабель марки КГ, но гибкость его классом ниже.  Аналогами можно заменять проводники марки КГ, учитывая условия климатических зон, для которых предназначено изделие.

Основные производители

Кабельная продукция марки КГ отечественных производителей изготавливается согласно ГОСТ-13497-77. Обращают на себя внимание следующие заводы:

  • ОАО «Электрокабель» Кольчугинский завод» – признанный ведущим производителем кабельной продукции в Российской Федерации.
  • ООО «КамКабель» выпускает около 40 000 видов и типов кабелей, входит в ТОП-10 лучших производителей.
  • ОАО «РыбинскКабель», находится на 6 позиции в десятке лучших.

Пользуется популярностью продукция, выпускаемая ООО «Томский кабельный завод», ГК «Севкабель» и других отечественных изготовителей.

Марки КГ проходит испытания на водонепроницаемость и подвергается краткосрочным максимальным нагрузкам переменным током. Поступившие в продажу товары от перечисленных производителей соответствует требованиям ГОСТ по всем основным параметрам, что гарантирует безопасную их эксплуатацию на протяжении всего срока годности.

SRG-K Многожильный подводящий провод двигателя из силиконовой резины

Спецификация

СТРОИТЕЛЬСТВО
Проводник
Изоляция
  • Силиконовый каучук, оплетка из стекловолокна
Куртка

Приложения:

  • Используется для проводов к двигателям, трансформаторам или другому электрическому оборудованию, где существуют опасные и / или высокотемпературные условия, требующие гибких термостойких проводов на 600 вольт

Стандарты:

  • NEMA WC 3 Испытание на распространение пламени
  • IEEE 1202 Испытание на огнестойкость вертикального кабельного лотка
ТАБЛИЦА ЦВЕТОВЫХ КОДОВ
Конд. # Цвет
1 Черный
2 Красный
3 Синий
4 Оранжевый
5 желтый
6 коричневый
7 Красная / черная полоса

* Данные, представленные на этой странице, могут изменяться в зависимости от расхождений различных производителей.

** Изображения предназначены только для демонстрации. Точную информацию о продукте см. В разделе «Технические характеристики продукта».

SRG-K МНОГОПРОВОДНИК ИЗ СИЛИКОНОВОЙ РЕЗИНЫ МОТОРНЫЙ ПРОВОД

Силиконовый подводящий провод двигателя

SRG-K, используемый в основном в устройствах с высокими температурами. Этот кабель подразделяется на различные размеры и количество проводников, при этом он может иметь до 7 проводников и всего 3 проводника, это зависит только от веса вашего приложения. Он имеет номинальное напряжение до 600 вольт, поэтому он больше подходит для легких и средних приложений.

Проводник

Жила кабеля изготовлена ​​из отожженной луженой меди. Проводник гибкий и прочный, так как он выдерживает большинство факторов окружающей среды, включая влагу. Медный проводник также легко перерабатывается после износа. Это также доступно, так как вам не нужно копать глубоко в кармане, чтобы купить рулет.

Изоляция

Это очень важная часть любого электрического кабеля. Он сделан из силиконовой резины и оплетки из стекловолокна.Он прочен и эффективно защищает проводник от повреждений.

Куртка

Его куртка сделана из оплетки из арамидного волокна. Этот материал устойчив к нагреву, коррозии, влаге, истиранию, ударам, химическим веществам, радиации, солнечному свету, кислотам, пламени и погодным изменениям. Оболочка имеет цветовую маркировку для облегчения идентификации кабеля.

Сертификаты

• Испытание на распространение пламени NEMA WC 3
• Испытание на пламя вертикального кабельного лотка IEEE 1202

Приложения

• Выводы двигателя
• Трансформаторы
• Электромонтажные работы в электрооборудовании

* Данные, представленные на этой странице, могут изменяться в зависимости от расхождений различных производителей.

** Изображения предназначены только для демонстрации. Точную информацию о продукте см. В разделе «Технические характеристики продукта».

Многожильный провод и кабель

Многожильный провод

Consolidated разработан для использования в ряде приложений связи, таких как системы громкой связи, схемы дистанционного управления, органы управления исполнительными механизмами, аудио- и звуковые системы, а также для передачи данных.

Многожильный кабель доступен в 14, 16, 18, 20, 22 и 24 AWG в большом количестве конфигураций и имеет отожженный многожильный луженый медный провод, каждый из которых соответствует требованиям RoHS, UL и CSA. Изоляция

доступна в различных стилях UL и ПВХ с цветовой кодировкой или с внешней оболочкой из хромированного серого ПВХ с диапазоном температур от -20 ° C до 80 ° C (от -4 ° F до 176 ° F) и (UL ) От -40 ° C до + 80 ° C в зависимости от области применения.Многожильный кабель доступен в конфигурациях от 2 до 60 проводников с различной толщиной оболочки в зависимости от количества проводников.

Consolidated Electronic Wire & Cable также предлагает экранированные из фольги кабели от 14 до 24 AWG, доступные в 2-, 3- и 4-проводных конфигурациях.

Этот кабель состоит из отожженного многожильного луженого медного провода, полиэтиленовой изоляции с цветовой кодировкой и экранов из полиэфирной алюминиевой фольги с многожильным луженым медным заземляющим проводом.

Кроме того, 20 AWG, 22 AWG и 24 AWG, у нас есть кабель, который доступен с 60 проводниками и имеет полужесткую изоляцию из ПВХ, оплетку из луженой медной проволоки с покрытием 85% и серую оболочку из ПВХ.

Ознакомьтесь с нашими лучшими продуктами: Электронный кабель | Блок питания и ретрактиль | Кабели RG и коаксиальные | Кабель на заказ | Провода 16 AWG | Кабели и провода в стиле UL | Коаксиальный кабель вещания | Кабели SJTW | Техническая информация | Верхний блок питания | Гибкий провод | Оловянная проволока | UL Style 1007 и UL Style 1569

Лучшие сообщения в блоге: Американский калибр проводов | Литой кабель | Rohs | Что такое стандарты NEMA? | Куртки для шнуров BestPower

Универсальность многожильных проводов

От приборных панелей, управляющих тяжелым оборудованием, до самых тонких профессиональных звуковых систем, современные сборки полагаются на проводники для питания, работы и многого другого.

Для различных приложений требуются разные уровни сопротивления и проводимости, а это означает, что доступны провода из всех различных материалов, размеров и комбинаций, настроенные для конкретных целей. Многожильный кабель является идеальным примером многожильного универсального провода, особенно популярного в отрасли связи.

Что такое многожильный кабель?

Многожильные кабели - это уникальная разновидность многожильного провода, в котором в общей оболочке размещены как минимум два (а часто и намного больше) отдельных проводников.В зависимости от конфигурации, эти кабели могут содержать до 60 отдельных проводников, связанных в один многожильный провод, причем как одножильные, так и многожильные проводники намотаны вместе.

Один из самых разнообразных типов кабеля, доступных на сегодняшнем рынке, вариации количества (и качества) проводников, предлагаемых в одном многожильном кабеле, делают его идеальным для приложений, требующих сложной передачи энергии, сигналов связи, средств управления и доступ к информации.

Его три наиболее популярные варианты включают:

Non-пленум или стояка кабель проходят между этажами, а в не приточных строительных областях.Кабели как статического, так и непленумного типа обычно требуют высокой прочности на разрыв, поскольку они могут регулярно проходить или болтаться через открытые желоба.

Поскольку они часто используются в вертикальных и несущих приложениях, эти кабели часто включают в себя дополнительные усилители или варианты выбора физически более прочных проводников.

Нагнетательные кабели специально рассчитаны для прокладки через статические пространства здания и зоны систем отопления, вентиляции и кондиционирования воздуха. Требуются уникальные куртки и изоляция, чтобы выдерживать экстремальные температуры и строгие нормы и стандарты пожарной безопасности, они часто используют малодымные материалы из ПВХ или ФЭП.

Телефонные и сетевые коммуникационные кабели требуют герметичности, поскольку они обычно проходят по всему зданию, обеспечивая легкий путь распространения огня.

Экранированный кабель включает в себя общий проводящий слой под оболочкой, что обеспечивает кабелю клетку Фарадея. Этот электромагнитный экран сводит к минимуму шум и помехи для поддержания четкости сигналов, а также снижает электромагнитное излучение.

Общие материалы проводников

Проводники могут быть изготовлены из электролитов, металлов, плазмы, графита и даже проводящих полимеров, а также сверхпроводников и полупроводников.

Обычные металлы включают:

  • Медь, часто известная за ее высокую проводимость
  • Отожженная медь, международный стандарт электрических проводников
  • Серебро, высокопроводящий, но наименее практичный материал из-за стоимости
  • Алюминий, низко- недорогой проводник, идеально подходящий для распределения низкого и высокого напряжения
  • Сталь, плакированная алюминием или медью для обеспечения соответствующего уровня проводимости

Обычная оболочка и изоляционные материалы

Для удовлетворения конкретных потребностей специальные кабели также могут быть настроены другими способами.Фактически проводящие металлы, из которых состоит кабель, усилены изолирующим материалом или оболочкой, обернутой вокруг них. Вес, гибкость и защитные качества этого дополнительного слоя могут иметь большое влияние на конечные характеристики кабеля в данном приложении.

Материалы оболочки отвечают за уменьшение утечки тока, а также за защиту кабельной сборки от окружающей среды. Обычно в качестве изоляторов выбирают:

  • Неопрен, маслостойкий, огнестойкий и химически стойкий синтетический каучук
  • ЭПДМ (этиленпропилендиеновый мономер) эластомер, очень эластичный состав, который хорошо работает в широком диапазоне температур
  • Кремний каучук, обеспечивающий превосходную гибкость
  • Слюдяная лента, изолятор с чрезвычайно высокой термостойкостью
  • Термопласт (PT, PVC, Teflon ™, Tefzel® и т. д.)), семейство материалов с превосходной изоляцией, высокой гибкостью и устойчивостью к влаге и химическим веществам

В зависимости от количества проводников и конфигурации кабеля толщина оболочки и термостойкость варьируются в диапазоне от (CM) -20 градусов C до От 80 ° C и (UL) -40 ° C до более 80 ° C.

В дополнение к изоляции, экранированный кабель может быть обернут металлической оплеткой, металлической лентой или фольгой. Этот дополнительный слой материала обеспечивает электромагнитное экранирование кабеля, предотвращая прерывание передачи сигнала дополнительными электрическими помехами.Это также снижает уровень электромагнитного излучения кабеля. Эти экранированные кабели часто имеют дренажный провод - обычно из меди или луженой меди - для дополнительного заземления.

Размеры и калибр многожильных кабелей

Широко доступные кабели от 14 до 24 AWG (американский калибр проводов), размер этих кабелей может быть обманчивым в зависимости от различной толщины оболочки, необходимой для проекта. Как правило, калибром называют количество штампов, через которые проходит проволока стандартного размера во время производства.С каждым увеличением на шесть калибра диаметр проволоки удваивается, а с каждым увеличением на три калибра площадь проволоки увеличивается примерно вдвое.

Однако воздушные карманы и разновидности изоляции в кабелях и многожильном проводе немного затрудняют определение размеров, особенно если оценивать их невооруженным глазом. Эти кабели занимают значительно больше физического пространства, чем один сплошной проводник, поскольку калибр измеряется на основе суммы поперечных сечений каждого отдельного проводника, а не его общего размера.

Некоторые из наиболее распространенных повседневных калибров для многожильных кабелей и их применений включают:

  • акустический кабель, 14-16 AWG
  • коаксиальный кабель, 18-20 AWG
  • Cat 5, Cat 5e и Cat 6 (LAN и Ethernet), 24 AWG
  • Телефонный кабель, 22-28 AWG

Отрасли и приложения

Универсальность, надежность и бесчисленное количество вариантов индивидуальной настройки делают эти кабели ключевым инструментом в самых разных отраслях, причем в тысячах повседневных приложений.

Этот уникальный материал можно найти в:

Узнать больше

На протяжении почти 100 лет Consolidated Electronic Wire & Cable поставляла индивидуальные кабельные решения для различных отраслей промышленности для широкого спектра применений, включая многожильные кабели. мероприятия для профессионалов в области связи. Чтобы узнать больше о лучшем кабельном решении для вашего следующего проекта, обратитесь к нам сегодня.

[/ expand]

Краткий обзор различных типов многожильных кабелей | К.C. Electronics, Distributors Inc

Многожильный провод - это широкий термин, поскольку в этой категории доступно множество типов проводов и изоляции. Некоторые из них - силовой кабель, электрический кабель и электронные многожильные провода . В этом блоге мы подробно обсудим эти провода.

Многожильные провода

Многожильные провода также известны как многожильные (MC) провода, то есть имеющие более одного проводника.Этот тип проволоки обычно используется в наших домах. Начиная с , многожильные провода просты в использовании и хорошо изолированы. В многожильных проводах пять проводников соединены с пятью проводами, имеющими оболочку, покрывающую все из них.

Каждый проводник изолирован оболочкой, которая обеспечивает дополнительный слой изоляции и дополнительную безопасность. В многожильных проводах есть и другие деления. Например, проволока, используемая в музыкальной индустрии, известна как змеиная проволока. Он в основном используется для различных аудиосигналов.

Многожильный провод

Многожильный провод также используется для связи. Многожильные кабели связи могут быть категоризированы , а также экранированные провода (спиральные или фольговые), неэкранированные (многожильные или резиновые) и экранированные оплетки в соответствии с вашими конкретными требованиями.

Провода связи также используются для электрических приложений, таких как передача радиосигналов, передача данных, электронные схемы, системы, требующие внутренней связи (например, BTS).

Кроме того, эти провода обладают превосходной гибкостью и превосходными паяльными свойствами. Многожильные провода также широко используются для электрических проводов, которые необходимы для быстрой передачи информационных сигналов между двумя удаленными точками. Этот тип передачи может быть достигнут с помощью оптических волокон, пар витых проводов, коаксиальных проводов или медных проводников. Короче говоря, от них требуется глобальное общение.

Силовые провода / кабели

Силовой провод похож на удлинительное волокно, потому что они сделаны из того же материала.Проводники вставляются в провод, а резиновая оболочка используется для обеспечения изоляции. Многожильные силовые провода также известны как переносные оптоволоконные кабели из-за их компактности и гибкости. Силовой кабель можно разделить на три типа:

  • Высокое напряжение (для приложений, требующих нагрузки более 40000 В)
  • Среднее напряжение (для приложений, требующих нагрузки от 6000 В до 36 000 В) и
  • Низкое напряжение (для приложений которые требуют нагрузки ниже 1000 В).

В основном эти типы проводов используются для подачи энергии. Он также используется для управления тяжелой техникой, коммерческими и промышленными установками и различными другими цепями в электроэнергетике.

Из вышеприведенного блога видно, что существуют разные виды многожильных проводов, которые используются для разных целей. KC Electronics - ведущий дистрибьютор многожильных проводов и различных электротехнических изделий. Чтобы узнать больше о различных электронных устройствах, посетите kcelectronics.ком .

General Cable C1304.41.01 Многожильный экранированный кабель с резиновой оплеткой, 3C / 20 26 / 34TC Rubber BRD SH, 1000 футов Катушка: Amazon.com: Industrial & Scientific


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
Марка General Cable / Prysmian
Материал Медь
Измерять 20.0

  • Убедитесь, что это подходит введя номер вашей модели.
  • Электронный кабель Полностью отожженные многопроволочные луженые медные жилы в соответствии с ASTM-B-33 Соответствует UL 7000
]]>
Характеристики
Фирменное наименование General Cable / Prysmian
Ean 0079407713332
Калибр 20
Материал Медь
Измерительная система Британские, Метрические
Номер модели C1304.41.01
Кол-во позиций 1
Номер детали C1304.41.01
Соответствие спецификации Rohs / Ul
Код UNSPSC 26121539
UPC 079407713332
Верхний температурный диапазон 60.0 градус Цельсия

Силиконовый провод, Кабель и провод с силиконовой изоляцией Производитель / Поставщик

SHONSIN Сертифицированный UL тип силиконового провода

Монтажный провод: UL3122, UL3123, UL3135, UL3512, UL3536

Высоковольтный кабель

: UL11067 (силиконовый провод с двойной изоляцией)

Преимущества силиконового кабеля

Одно из очевидных преимуществ для силиконового провода SHONSIN и силиконового кабеля гибкость.Комбинация кабеля из силиконовой резины и проводника из бескислородной меди 0,08 мм / 0,06 мм или луженой меди обеспечивает наиболее гибкую конструкцию проводов. Этот тип силиконовой проволоки идеально подходит для приложений, в которых требуется прокладка силиконовой резины в ограниченном пространстве, например, при сборке коробок, в оборудовании или портативных устройствах, и обладает отличной погодоустойчивостью.

Стандартный диапазон температур от -60 ° C до 200 ° C. В большинстве случаев его можно нагревать от 180 до 200 ° C в течение года, а также он очень эластичен при чрезвычайно низких температурах (температура застывания примерно -115 ° C).По сравнению с термопластом (например, ПВХ) силиконовая изоляция не плавится при воздействии высоких температур. Если изоляция плавится, это может вызвать короткое замыкание, которое очень опасно. Высокотемпературный силиконовый кабель SHONSIN устойчив к высоким температурам и не плавится.

Силиконовый провод с двойной изоляцией (UL11067) имеет отличные высоковольтные характеристики и часто используется для высокого напряжения 6 кВ / 10 кВ. Поэтому гибкий силиконовый провод будет лучшим выбором для работы с высоким напряжением.

Обратной стороной силикона является его устойчивость к истиранию, что вполне приемлемо. В зависимости от области применения это может не иметь никакого воздействия, лучше всего использовать статическую установку или когда силиконовый провод или силиконовый кабель не соприкасаются с острыми предметами. Доступны составы для повышения стойкости к истиранию.

Другим недостатком является то, что кабель с силиконовой изоляцией не является огнестойким и не может пройти испытания UL. Стандартный кабель с силиконовой изоляцией VW-1 может быть изготовлен по индивидуальному заказу.Но цена вдвое больше по сравнению с обычным силиконовым кабелем.

SHONSIN предлагает на продажу объемный силиконовый провод, добро пожаловать для получения дополнительной информации о силиконовом проводе и силиконовом кабеле.

Характеристики силиконового кабеля SHONSIN

  • Гибкий

  • Без галогенов

  • Термореактивная изоляция

  • Температурный диапазон: -60 ~ + 200 ℃

  • Номинальное напряжение: 30 В ~ 10000 В

  • Проводник: 32 AWG - 2 AWG Многожильный.

  • Стандарт: Материал проводки устройства UL 758.

  • Огнестойкость: UL VW-1 и CSA FT1 (опция)

  • Соответствует RoHS

  • Соответствует REACH

  • Соответствует Калифорния 65 и BPA Бесплатно (опция)

  • Устойчивость к кислотам, щелочам.

  • Обычная силиконовая резина, не имеющая огнестойкости (Недостаток)

  • Обычная силиконовая резина, не стойкая к маслу (Недостаток)

  • Низкая стойкость к истиранию

Почему силикон?

Благодаря диапазону рабочих температур (-60 ℃ ~ + 200 ℃), исключительной гибкости, характеристикам напряжения, провода и кабели с силиконовой изоляцией являются популярным выбором для различных отраслей промышленности.Добавив оплетку из стекловолокна и силиконовый лак, можно значительно улучшить механическую прочность и сопротивление прорезанию силикона. А из-за минеральной природы изоляции из силиконового каучука это делает силиконовый электрический провод уникальным для использования в огнестойких кабелях, необходимых для поддержания целостности цепи в случае пожара. Хорошая стойкость к маслам и растворителям, а также хорошая устойчивость к коронному разряду, озону и атмосферным воздействиям также являются одной из многих причин, по которым люди выбирают силиконовый провод для акустических систем.

Резиновые втулки и неметаллические проволоки и стопорные втулки

Втулки, втулки, кромки ... Что все это значит?

Термины «втулка» и «втулка» довольно открыты с точки зрения их значения и в зависимости от их применения, но обычно оба слова относятся к куску материала, обычно круглой формы, который обеспечивает буфер между двумя областями, которые могут служат для самых разных целей, от изоляции до виброустойчивости и защиты от истирания и трения.В нашей отрасли, как правило, это последнее определение применяется к прокладкам и втулкам. Но все ли они одинаковы? Конечно нет! Так что же отличает каждый тип? Давайте углубимся в это и узнаем.

Резиновые втулки

Втулка обычно относится к простой «петле», которая укрепляет отверстие в поверхности. Эта поверхность может быть практически любой, но в большинстве случаев, с которой мы имеем дело, это обычно относится к проходу кабеля, который, как следует из названия, позволяет «кабелям» «проходить через» поверхности, такие как стены, столы или другая мебель, полы. , потолки и т. д.Резиновая втулка - один из простейших примеров такого прохода. По сути, это просто резиновый бампер, который защищает кабели от жестких краев или острых углов любой поверхности, между которыми они могут проходить.

Втулки / втулки из ПВХ

Другие втулки немного сложнее по своей конструкции. Вместо простого резинового круга многие втулки имеют различные функции, которые помогают обеспечить дополнительную защиту или дополнительную функциональность. Втулки из неметаллической проволоки, например, по существу похожи на резиновые втулки, хотя они сделаны из ПВХ и имеют резьбовой рисунок, который позволяет им более надежно устанавливаться на поверхности.

Пружинные втулки

Защелкивающиеся втулки называются так потому, что они могут защелкнуться на поверхности и зафиксироваться на месте после установки благодаря конструкции внешнего края, которая позволяет частям расширяться после помещения в желаемое отверстие.

Многие втулки с защелками представляют собой простые проходные круглые отверстия, но другие имеют «крылья» или «заслонки», которые представляют собой заслонки, которые помогают удерживать кабели от слишком свободного прохода, удерживая их по центру, а также защищая их от слишком сильной вибрации и шок.

Втулки промежуточные

Еще одним шагом вперед являются курковые втулки с толстым разрезным отверстием, которое закрывается вокруг кабеля, как только он встанет на место, фиксируя его и гарантируя, что он не смещается. Хотя это обеспечивает прочную изоляцию и удержание, это также означает, что только один кабель может быть надежно закреплен в каждом вводе, а не в пучке.

Втулки открытые

Открытая втулка - это втулка, которая не является замкнутым кругом, а содержит прорезь, которая разделяет круг, когда он не установлен.Это позволяет делать то, чего закрытые втулки и втулки не могут. Кабели могут быть установлены с боковым вводом, например, вместо сквозного. Кроме того, они могут быть установлены в уже существующие отверстия или вдоль уже существующих кабельных трасс.

Кромка

Кромка или уплотнительная планка - это, по сути, уплотнительная втулка, сделанная своими руками. Вместо предварительно отформованной круглой формы, это полоса, которую можно обрезать по размеру, чтобы выровнять отверстие, создавая буфер из острых краев, которыми известны втулки и втулки.Очевидным преимуществом этого типа решения является то, что он подходит для некруглых участков. Вы можете использовать его для защиты краев серверных стоек, шкафов, панелей и т. Д., А также для традиционной втулки для сквозных отверстий для кабелей.

SOOW: кабель SO и резиновый шнур SO

Кабель

SO - один из самых популярных и универсальных переносных электрических шнуров, производимых сегодня. Это многожильные шнуры, состоящие из 2 или более проводов, которые можно использовать как внутри, так и снаружи помещений.Эта универсальность позволяет использовать кабель SO в различных средах. Хотя он встречается на коммерческих, жилых и промышленных объектах, он получил наибольшую популярность на мельницах, шахтах и ​​пристанях для яхт. Высокая скрутка кабеля SO обеспечивает дополнительную гибкость, что делает его идеальным для портативных приборов и двигателей.

Кабель

SO производится в нескольких формах, чтобы соответствовать различным спецификациям. Ниже перечислены ключи, которые обычно используются в производстве проводов и кабелей для этого гибкого резинового шнура:

S = Сервисный шнур (600 В)

J = младший сервисный шнур (300 В)

T = термопласт

E = эластомер

O = маслостойкая внешняя оболочка

OO = маслостойкая внутренняя изоляция и внешняя оболочка

W = Обозначение CSA по погодостойкости / водонепроницаемости

SOOW - самая популярная версия этого гибкого резинового шнура.Обладая превосходной устойчивостью к маслам, воде и химическим веществам, SOOW широко используется в промышленности. SOOW создается с использованием термореактивного, термопластичного эластомера или термопласта. Термореактивный материал, или резина, используется в более тяжелых условиях эксплуатации. Термопластический эластомер или пластик, который выглядит и ощущается как резина, идеально подходит для работы в холодных условиях. Термопласт - это просто более легкий пластик, который используется в очень легких системах SOOW.

Гибкие резиновые шнуры

SOOW рассчитаны на напряжение 600 В.Они также производятся в виде шнура Junior Service с номинальным напряжением 300 В и обозначением SJOOW. Используя ключ, шнур SJEOOW представляет собой переносной шнур из эластомерного пластика с маслостойкой внутренней и внешней оболочкой на 300 В (для младших классов). Используя ключ, вы можете увидеть, что существует множество типов кабеля SO, которые можно создать помимо SOOW.

Позвоните дистрибьютору Wire & Cable сегодня по телефону 888-439-2947 или для получения бесплатного онлайн-предложения войдите в свою учетную запись myDWC .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
