Кабель ВВГнг – Расшифровка, Характеристики и все Сечения

Кабель ВВГнг – Расшифровка, Характеристики и все Сечения

– 0,66/1 кВ

Номинальное переменное напряжение0,66/1 кВ
Количество жил 1 – 5 жил
Размер сечения1 – 500 мм2

Содержание:

  • Расшифровка
  • Технические
    характеристики
  • Конструкция
  • Применение
  • Маркировка
  • Указания
    по эксплуатации
  • Сечения
    и маркоразмеры
  • ГОСТ
  • Аналоги
  • Производители

Расшифровка ВВГнг

*

– отсутствие буквы А означает, что токопроводящая жила – медная

В

– изоляция из ПВХ пластиката

В

– оболочка из поливинилхлоридного пластиката

Г

– отсутствие защитного покрова

нг

– не распространяет горение при групповой прокладке

(А)

– класс пожарной безопасности категория A

ВВГнг-ХЛ – холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГнг – тропическое исполнение (стойкость к воздействию плесневых грибов)

N – нулевая жила

Pe – жила заземления

ож – однопроволочная жила

ок – однопроволочная круглая жила

мж,мп,мн – многопроволочная жила

мк – многопроволочная круглая жила

мс – многопроволочная секторная жила

Технические характеристики ВВГнг

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм2

Код ОКП ВВГнг

3533713600

Класс пожарной безопасности

П1б. 8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристикиЗначение для изоляции из ПВХЗначение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее12.
5 Н/мм
12.5 Н/мм
Относительное удлинение при разрыве, не менее150%150%
После старения
Прочность при разрыве, не менее12.5 Н/мм12.5 Н/мм
Отклонение* значения прочности при растяжении, не более±25%±25%
Относительное удлинение при разрыве, не менее150%150%
Отклонение значения относительного удлинения при разрыве, не более±25%±25%
Глубина продавливания при высоких температурах, не более50%50%
Водопоглощение – увеличение массы, не более10 мг/см2
Стойкость к воздействию низкой температуры – отклонение значения относительного удлинения при разрыве, не более 20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

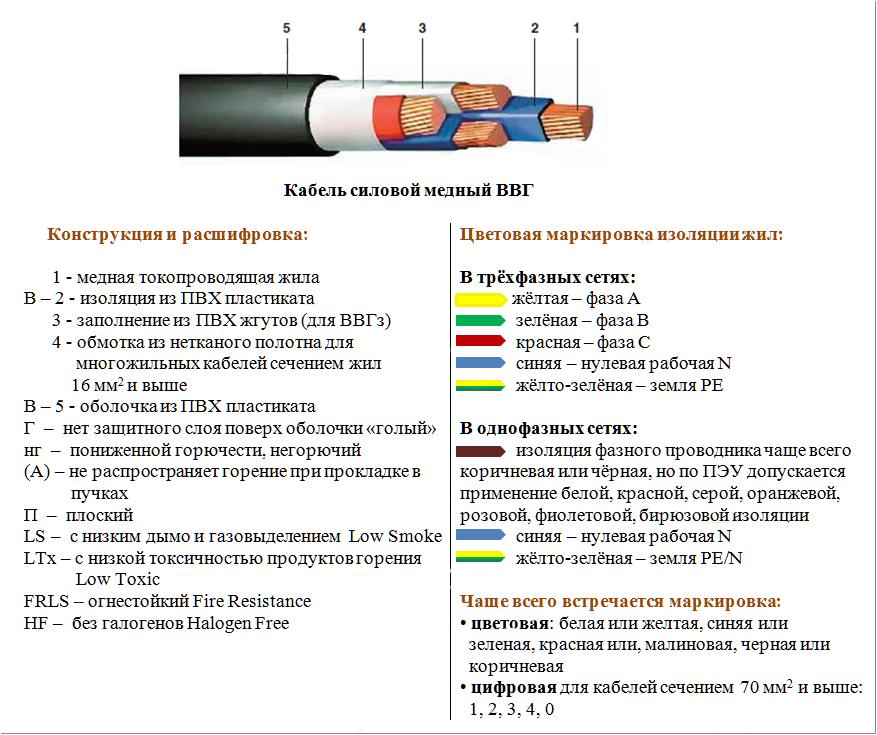

Конструкция ВВГнг

  1. 1. Медная токопроводящая жила
  2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
  3. 3. Заполнение из ПВХ пластиката пониженной горючести – для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
  4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести
  5. 5. Оболочка из ПВХ пластиката пониженной горючести

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилыНоминальное сечение медной жилы, мм
круглойсекторной (сегментной)
Однопроволочная1,5-50
Многопроволочная16-100025-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилыНоминальное сечение медной жилы, мм
Основная2535507095120150185240300400
Нулевая или заземления1616253550
70
7095120150185

Маркировка ВВГнг

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Число жил в кабеле, шт.Цвет изоляции жилы
Порядковый номер жилы
1
2345
2 Серый* Синий
3 Серый* Коричневый Черный
Серый* Синий Зеленый-Желтый
4 Серый* Коричневый Черный Синий
Серый* Коричневый Черный Зеленый-Желтый
5 Серый* Коричневый Черный Синий Зеленый-Желтый

Синий – нулевая жила

Зеленый-Желтый – жила заземления

(* – или натуральный)

(** – по согласованию с заказчиком)

Применение ВВГнг

  • Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
  • Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
  • Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
  • Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б. 8.2.5.4

Сечения и маркоразмеры ВВГнг

Выбрав необходимый размер кабеля ВВГнг, вы сможете уточнить значения и описание следующих характеристик:

  • вес и диаметр
  • токовая нагрузка
  • ток короткого замыкания
  • мощность
  • сопротивление
  • точная конструкция
  • маркировка
  • ВВГнг 1х1,5
  • ВВГнг 1х2,5
  • ВВГнг 1х4
  • ВВГнг 1х6
  • ВВГнг 1х10
  • ВВГнг 1х16
  • ВВГнг 1х25
  • ВВГнг 1х35
  • ВВГнг 1х50
  • ВВГнг 1х70
  • ВВГнг 1х95
  • ВВГнг 1х120
  • ВВГнг 1х150
  • ВВГнг 1х185
  • ВВГнг 1х240
  • ВВГнг 2х1,5
  • ВВГнг 2х2,5
  • ВВГнг 2х4
  • ВВГнг 2х6
  • ВВГнг 2х10
  • ВВГнг 2х16
  • ВВГнг 2х25
  • ВВГнг 2х35
  • ВВГнг 2х50
  • ВВГнг 2х70
  • ВВГнг 2х95
  • ВВГнг 2х120
  • ВВГнг 2х150
  • ВВГнг 2х185
  • ВВГнг 2х240
  • ВВГнг 3х1
  • ВВГнг 3х1,5
  • ВВГнг 3х2,5
  • ВВГнг 3х4
  • ВВГнг 3х6
  • ВВГнг 3х10
  • ВВГнг 3х16
  • ВВГнг 3х25
  • ВВГнг 3х35
  • ВВГнг 3х50
  • ВВГнг 3х70
  • ВВГнг 3х95
  • ВВГнг 3х120
  • ВВГнг 3х150
  • ВВГнг 3х185
  • ВВГнг 3х240
  • ВВГнг 3х2,5+1х1,5
  • ВВГнг 3х4+1х2,5
  • ВВГнг 3х6+1х4
  • ВВГнг 3х10+1х6
  • ВВГнг 3х16+1х10
  • ВВГнг 3х25+1х16
  • ВВГнг 3х35+1х16
  • ВВГнг 3х50+1х25
  • ВВГнг 3х70+1х25
  • ВВГнг 3х95+1х50
  • ВВГнг 3х120+1х70
  • ВВГнг 3х150+1х70
  • ВВГнг 3х185+1х95
  • ВВГнг 3х240+1х120
  • ВВГнг 4х1,5
  • ВВГнг 4х2,5
  • ВВГнг 4х4
  • ВВГнг 4х6
  • ВВГнг 4х10
  • ВВГнг 4х16
  • ВВГнг 4х25
  • ВВГнг 4х35
  • ВВГнг 4х50
  • ВВГнг 4х70
  • ВВГнг 4х95
  • ВВГнг 4х120
  • ВВГнг 4х150
  • ВВГнг 4х185
  • ВВГнг 4х240
  • ВВГнг 5х1,5
  • ВВГнг 5х2,5
  • ВВГнг 5х4
  • ВВГнг 5х6
  • ВВГнг 5х10
  • ВВГнг 5х16
  • ВВГнг 5х25
  • ВВГнг 5х35
  • ВВГнг 5х50
  • ВВГнг 5х70
  • ВВГнг 5х95
  • ВВГнг 5х120
  • ВВГнг 5х150
  • ВВГнг 5х185
  • ВВГнг 5х240

ГОСТ ВВГнг

Ниже представлены государственные стандарты для ВВГнг, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 – Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0. 66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги ВВГнг

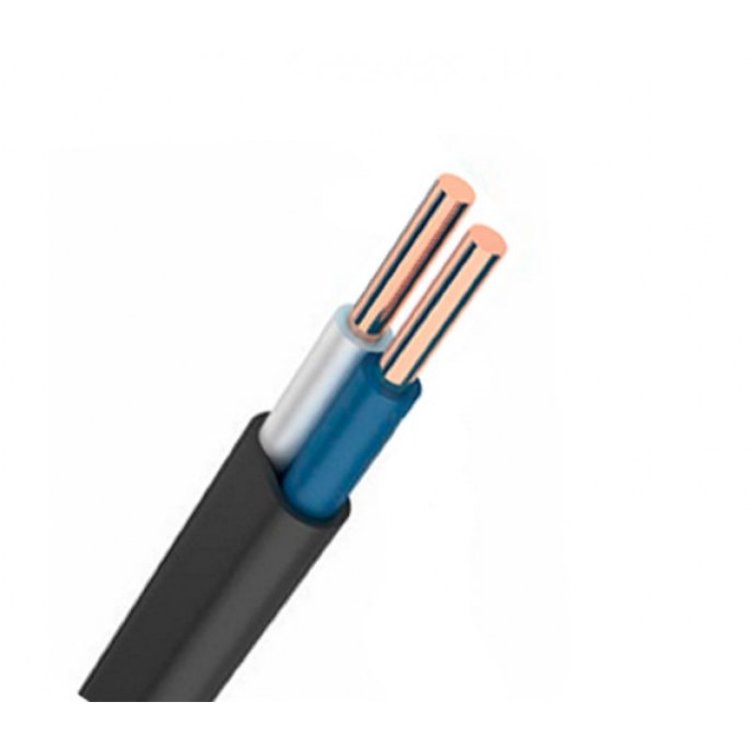

ВВГнг-LS-П

плоский, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

ВВГзнг

с заполнением, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГнг-П

плоский, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГз

с заполнением, с медной жилой, изоляцией и оболочкой из ПВХ.

ВВГ-П

плоский, с медной жилой, изоляцией и оболочкой из ПВХ.

ВВГнг-FRLS

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий.

ВВГнг-LS

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

ВВГ

с медной жилой, изоляцией и оболочкой из ПВХ.

Заводы-производители ВВГнг

ООО «Завод Москабель»

ООО «Угличкабель»

ООО «НКЗ «Электрокабель НН»

АО «Белэлектрокабель»

ООО «Радиус»

АО «Людиновокабель»

ООО «ТД ЛипарКабель»

ООО «Сарансккабель»

ООО «Арзамасский кабельный завод»

ООО «ГК Энергокомплект МФ»

ООО «КЗ Титан»

АО «Уралкабель»

ООО «ЭМ-кабель»

ООО «ПКФ Воронежкабель»

ООО «Томсккабель»

АО «Элкаб-КЗ»

АО «Электрокабель «Кольчугинский завод»

АО «Электротехмаш»

ООО «Межрегионпром»

ЗАО «Агрокабель»

ООО «Кабельный Завод “Алюр”»

ООО «ТД ПромЭл»

ОАО «Амурский кабельный завод»

ООО «Калужский кабельный завод»

НАО «Иркутсккабель»

ООО «БРЭКС»

ООО «ТД «Верхнеокский кабельный завод»

ЗАО «МТД Энергорегионкомплект»

ОАО «Щучинский завод Автопровод»

ООО «ПромЭко»

ООО «Дмитров Кабель»

АО «Кирскабель»

ЧАО «Азовкабель»

АО «Завод «Энергокабель»

АО «Сибкабель»

АО «Тверьэнергокабель»

ООО «Prysmian Group Russia»

ООО «Кабельный завод «Энергия»

ООО «Камский Кабель»

ООО «ВЛКЗ»

АО «Ники»

ООО «КЗ «Цветлит»

ООО «НКЗ Кабель-Центр»

ООО «Луки-Кабель»

ООО «Торговый Дом ЗЗЦМ-Кабель»

АО «Завод Чувашкабель»

АО «Марпосадкабель»

ООО «ТД РТ-Кабель»

ООО «Элпром»

ООО «УК «Кавказкабель»

ООО «Рыбинсккабель»

ОАО «Беларускабель»

ООО «СмолКабель»

ЗАО «Белтелекабель»

АО «Казэнергокабель»

ООО «Конкорд»

ООО «Кабельный завод Кабэкс»

АО «Псковкабель»

АО «Росскат»

ООО «Донкабель»

ООО «ПромСтройКабель»

ООО «Можайский кабель»

АО «Самарская кабельная компания»

ООО «ТД СКК»

Ваша заявка на кабель ВВГнг успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

Кабель ВВГ— основные характеристики и расшифровка

  • Список новостей
  • Кабель ВВГ: расшифровка и основные характеристики

ВВГ — это силовой кабель, который используется для передачи и распределения электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 или 1 кВ. Его применяют в частном строительстве, например при создании проводки в жилых домах, и промышленности. Благодаря негорючему свойству допустимо устройство проводки с помощью кабеля ВВГ даже в условиях повышенной пожарной опасности. Структура с двойной защитой сердечника позволяет успешно применять его в сухих и влажных помещениях. Популярность продукции объясняется большим количеством типоразмеров, удобством и простотой монтажа, с которым справится даже непрофессионал, и доступной стоимостью (особенно если сравнивать с аналогичной продукцией).

Как расшифровывается аббревиатура

Каждая буква в названии кабеля скажет много о продукции человеку, который знаком с электротехнической продукцией:

  1. Если название кабеля начинается с буквы «А», это говорит об основном материале, из которого изготовлена жила. В данном случае «А» — это алюминий. Если буква «А» в названии отсутствует, значит, перед нами продукция с медной жилой.
  2. Следующая буква говорит о материале оболочки, главная функция которой — обеспечение изоляции проводника. В случае с кабелем ВВГ это поливинилхлорид.
  3. Вторая «В» в названии обозначает наличие дополнительной изоляции, в данном случае — дополнительный слой винила.
  4. Буква «Г» говорит о том, что кабель «голый», то есть в нем отсутствует дополнительная защита. Благодаря этому кабель ВВГ является более легкой и соответственно недорогой продукцией.

Возьмите на заметку: в конце названия кабелей могут встречаться и другие буквы. Например, «з» — так маркируется продукция с заполнением из поливинилхлоридного пластиката, «ож» — изделия с однопрофильной жилой, «п» используется для маркировки плоских кабелей или «Т» — это тропическое исполнение продукции. Например, кабель ВВГнг расшифровывается как полый и негорючий кабель с оболочкой из поливинилхлорида и дополнительной защитой из еще одного слоя поливинилхлорида. Продукция, которая не поддерживает горение, может иметь также различные классы негорючести: например, существует кабель ВВГнг-LS. Маркировка LS в его названии расшифровывается как низкое дымовыделение.

Структура силовых кабелей

Каждый провод внутри кабеля имеет цветовую маркировку:

  • Красным чаще всего обозначается фазный провод.
  • Желто-зеленым цветом маркируют провод заземления.
  • Нулевой проводник обозначается синими или голубым цветом с полосой.

Обратите внимание! В зависимости от производителя, маркировки проводов могут отличаться. Поэтому перед работой обязательно изучите технический паспорт изделия.

Кабели ВВГ отличаются друг от друга строением сердечника. В зависимости от количества токопроводящих жил различают одно-, двух-, трех-, четырех-, пяти- или шестижильные кабели. В свою очередь жилы могут состоять из одиночных проволок или иметь многопроволочную структуру.

Одножильные кабели стоят дешевле, однако они менее гибкие, чем многожильные. Чаще всего сердечник имеет круглую форму. Однако начиная с сечения в 25 мм2 встречается продукция с фасонной формой жил, которые могут быть любой другой формы, кроме круглой. Это делается для уменьшения пустот внутри кабеля.

Характеристики кабелей ВВГ

  1. Способность выдерживать горение не меньше 180 минут.
  2. Пороги допускаемой нагреваемости кабеля до +90 градусов при перегрузках, до +70 в нормальной рабочем режиме и свыше +160 при возникновении короткого замыкания.
  3. Изгиб одножильного кабеля ограничивается 10-кратным радиусом кабеля, многожильного — 7,5 радиусов кабеля.
  4. Допустимые рабочие температуры от -50 до +50 градусов Цельсия.
  5. Монтаж кабеля должен осуществляться при температуре не ниже -15 градусов.
  6. Срок службы зависит от производителя и условий эксплуатации, варьируется от 2 до 30 лет.

Обратите внимание! На каждой бухте с кабелем должны быть обязательно указаны следующие сведения:

  • товарный знак производителя;
  • маркировка кабеля с указанием сечения и количества жил;
  • длина кабеля, в том числе и количество отрезков;
  • масса бухты;
  • год и месяц изготовления;
  • номер партии.

Покупайте электротехническую продукцию у надежных поставщиков. При условии правильного монтажа и соблюдения условий эксплуатации силовой кабель ВВГ с ПВХ изоляцией прослужит вам максимально возможный срок без необходимости замены и ремонта.


Ваше имя:

Ваш комментарий:


Рекомендуемые товары

‘; } html += ‘

‘; html += ‘

‘ + json[i][‘label’] + ‘

‘; html += ‘

‘ + json[i][‘special’] + ‘

‘; if(json[i][‘special’]){ html += ‘

‘ + json[i][‘price’] + ‘

‘; } else { html += ‘

‘ + json[i][‘price’] + ‘

‘; } html += ‘

ВВГ, ВВГнг, ВВГнгд – Европан

ТУ У 27.3-39543889-005:2019; ДСТУ 60502-1:2009

  • ВВГ, ВВГнг, ВВГнгд – кабели силовые с медными жилами, изоляцией и оболочкой из ПВХ.
  • Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частотой 50 Гц.
  • Применяются при прокладке в блоках, на специализированных кабельно-лотковых системах, могут применяться в производственных помещениях, распределительных и осветительных устройствах, а также в обычных жилых помещениях в качестве электропроводки.
  • Для укладки в землю требуется специальная защита.

Доля

Минимальный срок службы 30 лет

Гарантийный срок службы 5 лет

Минимальный радиус изгиба Одножильный кабель: 10 x внешний диаметр
Многожильный кабель: 7,5 x внешний диаметр

Диапазон температур установка: не ниже -15°С
эксплуатация: от -50°С до +50°С

Расшифровка кабелей ВВГ, ВВГнг, ВВГнгд

Отсутствие в маркировке буквы А означает, что жила медная;

В – изоляция ПВХ;

В – оболочка из поливинилхлоридного пластиката;

G – без брони;

« нг » – не поддерживает горение;

«ngd» – не поддерживает горение, с пониженным дымо- и газовыделением.

Исполнение

Токопроводящие жилы: медные однопроволочные или многопроволочные 1-го или 2-го класса гибкости (класс 1 и 2 ДСТУ EN 60228)
Изоляция: ПВХ компаунд
Броня: нет

Номинальное напряжение, кВ
0,66 1
Количество проводников Номинальное сечение основных жил, мм 2
1 1,5 — 50 1,5 — 1000
2, 3, 4 1,5 — 50 1,5 — 300
5 1,5 — 50 1,5 — 240

Пожарная безопасность

  • Национальные стандарты Украины 4809:2007
  • ВВГ – ПБ 1XXXXXXXXX
  • ВВГнг – ПБ 12XXXXXXX
  • ВВГнгд – ПБ 122111ХХХ

Подробное описание

Кабель ВВГ — один из самых известных силовых кабелей. Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частотой 50 Гц.

Область применения

Применяется для прокладки в блоках, на специализированных системах кабельных лотков, в производственных помещениях и помещениях с повышенной коррозионной активностью. Также используется для распределительных и осветительных приборов, а также для наружной установки. Кабель ВВГ особенно популярен при прокладке электропроводки в обычных жилых домах и административных учреждениях. Медные жилы более пластичны, чем алюминиевые, не рвутся из-за частых изгибов, контакты надежнее, электропроводность выше. Благодаря этому медный провод выдерживает более высокие нагрузки, чем алюминиевый при том же сечении. Кабель ВВГ имеет чрезвычайно широкий спектр применения, и только из-за отсутствия брони прокладывать его в земле нецелесообразно. При необходимости возможна укладка в землю с применением специальной защиты.

Высокое качество и широкий выбор типоразмеров маркировки этого кабеля обуславливают его высокий спрос.

Есть версии этого кабеля – ВВГнг и ВВГнгд. Индекс «нг» означает, что кабель негорючий, а «нгд» означает, что оболочка кабеля изготовлена ​​из негорючего ПВХ с пониженным выделением токсичных веществ. Это особенно важно в местах с высоким риском возгорания, в сухих условиях и при высоких температурах. ВВГнг часто применяют в деревянных постройках, гипсокартонных конструкциях, парящих потолках, ванных комнатах,

бани и сауны. ВВГнгд популярен для прокладки в квартирах и домах, кинотеатрах, торговых центрах и других общественных местах, на трансформаторных подстанциях, распределительных щитах и ​​других объектах с повышенными требованиями пожарной безопасности.

Конструкция

Конструкция ВВГ выполняется на основе медных однопроволочных или многопроволочных жил (класс 1, 2 ДСТУ EN 60228). Класс гибкости жил зависит от их сечения и не предусматривает использование данной марки кабеля во временной проводке и несущих, которые подвергаются частым изгибам, приводящим к обрывам проводов. Количество жил варьируется от 1 до 5, сечением от 1,5 мм 2 до 1000 мм 2 для одножильного кабеля и от 1,5 мм 2 до 300 мм 2 для многожильного кабеля.

Эксплуатация

Кабели ВВГ, ВВГнг, ВВГнгд предназначены для эксплуатации в стационарном состоянии при температуре окружающего воздуха от минус 50 °С до плюс 50 °С, относительной влажности воздуха до 98 % при температуре не выше +35 °С, в том числе для прокладки на открытом воздухе. Монтаж без предварительного подогрева кабеля допускается при температуре не ниже минус 15 °С.

Допустимый радиус изгиба для многожильных кабелей составляет 7,5 наружных диаметров кабеля, а для одножильных кабелей — 10 наружных диаметров кабеля.

Длительно допустимая температура нагрева жилы при эксплуатации 70 °С, предельно допустимая температура при токах короткого замыкания 160 °С, допустимый нагрев жил кабеля в аварийном режиме не более 80 °С.

Срок службы ВВГ, ВВГнг, ВВГнгд не менее 30 лет, гарантийный срок службы 5 лет.

На сайте ООО “ЕВРОПАН” представлен широкий ассортимент кабелей ВВГ, ВВГЭ, ВВГз высокого качества, сертифицированных в соответствии с законодательством Украины. С помощью сайта или по телефону вы можете выбрать и заказать кабель нужного размера этикетки со склада и под заказ, по оптовым ценам с быстрой доставкой в ​​любой регион Украины, а также страны СНГ. Наши специалисты готовы ответить на все ваши вопросы, проконсультировать по ценам и техническим характеристикам, а также оказать помощь в подборе проводника с учетом мощности нагрузки.

Подробнее

Допустимые токи короткого замыкания кабелей

Номинальное сечение жилы, мм²

Допустимый ток односекундного короткого замыкания кабелей, кА

Номинальное сечение жилы, мм²

Допустимый ток односекундного короткого замыкания кабелей, кА

1,5 0,17 120 13,21
2,5 0,27 150 16,30
4,0 0,43 185 20,39
6,0 0,65 240 26,80
10 1,09 300 33,49
16 1,74 400 39,60
25 2,78 500 49,50
35 3,86 625 62,37
50 5,23 800 79,20
70 7,54 1000 99,0
95 10,48



Номенклатура и массогабаритные характеристики

  • ВВГ
  • ВВГнг
  • ВВГнгд

Авторизованный дистрибьютор завода

Кабель силовой ВВГнг (А) 3х1,5 (резервный) -0,660

Описание товара

Кабель силовой ВВГнг (А) 3х1,5 (резервный) -0,660 одножильный Кабель силовой с медными жилами, изоляцией из ПВХ, оболочкой из ПВХ ВВГ-П

Узнать больше

Проверить наличие

0,35 евро/шт. 0,35

евро

Совершайте сделку безопасно и с гарантией

Отправить запрос Чат с продавцом

ООО «КраЭнергоСоюз», г.Красноярск
Не проверенный поставщик

Россия

Все товары поставщика

Информация о доставке

Рассчитайте и завершите транспортировку груза по всему миру с помощью Qoovee Logistics.

Гарантированная отгрузка в срок и безопасная оплата Рассчитать доставку из Qoovee

Электрооборудование Провода, кабели, кабельные сборки

Аналогичные продукты

Кабель для передачи данных, сетевой кабель CAT5/CAT6 – 67913

Сычуань Aitong Wire & Calbe Inc.
Дэян, Китай

Цену уточняйте евро 0 0

ЖЕСТКИЙ СЕТЕВОЙ КАБЕЛЬ CAT5E UTP/FTP/SFTP CAT6 (твердый сетевой кабель UTP/FTP/SFTP) CAT6A (сплошной сетевой кабель U/FTP, F/FTP, S/FTP) CAT7 (твердый сетевой кабель S-FTP) CAT8 (твердый сетевой кабель S-FTP)

Связаться с поставщиком

оптоволоконный кабель, перемычка, патч-корд – 67917

org/Organization”> Сычуань Aitong Wire & Calbe Inc.
Дэян, Китай

Цену уточняйте евро 0 0

Краткие сведения Номер модели: GJYXCH 2B6a Тип: оптоволоконный кабель, перемычка с хвостовым волокном Место происхождения: Сычуань, Китай Фирменное наименование: Aitong Количество проводников: 2 Применение: система связи Передача данных FTTH CATV Локальная сеть Цвет: черный, индивидуальная сертификация: ISO9001 Материал оболочки: LSZH, ПВХ, индивидуальная Диаметр кабеля: (8,0 мм ± 0,1 мм) * (2,0 мм ± 0,1 мм) Тип волокна: одномодовое Использование: инженерная установка сети Комната связи Тип разъема: SC, FC или индивидуальные Рабочая температура: -40 ~ +85 ℃

Свяжитесь с поставщиком

Трехфазный вариатор SUNTEK 30000VA (40A) – 90817

Электрошериф
Объединенные Арабские Эмираты

евро 1204,52/шт. 1204.52

Трехфазные автоматические трансформаторы (вариаторы) с диапазоном регулирования выходного напряжения от 0 до 430 Вольт с ЖК-дисплеем. Технические характеристики: Номинальная мощность, ВА 30000 Максимальный ток, А 40 Диапазон рабочего входного напряжения, В 0-380 Ном. диапазон выходного напряжения, В 0-430 Погрешность выходного напряжения, % менее 1% Гарантия 2 года Синусоида искажения отсутствующий Вариант подключения клеммы (комплект для подключения) Рабочий диапазон t°С -5 – +50 Охлаждение пассивный Метод сетевого подключения терминалы Корпус металл Габаритные размеры в-в-см 34х26,5х113,5 Вес (кг. 102

Связаться с поставщиком

Трехфазный вариатор SUNTEK 20000VA (27A) – 90815

Электрошериф
Объединенные Арабские Эмираты

евро 672,68/шт. 672.68

Трехфазные автоматические трансформаторы (вариаторы) с диапазоном регулирования выходного напряжения от 0 до 430 Вольт с ЖК-дисплеем. Технические характеристики: Номинальная мощность, ВА 20000 Максимальный ток, А 27 Диапазон рабочего входного напряжения, В 0-380 Ном. диапазон выходного напряжения, В 0-430 Погрешность выходного напряжения, % менее 1% Гарантия 2 года Синусоида искажения отсутствующий Вариант подключения клеммы (комплект для подключения) Рабочий диапазон t°С -5 – +50 Охлаждение пассивный Метод сетевого подключения терминалы Корпус металл Габаритные размеры в-в-см 32х26,5х59 Вес (кг. 60

Свяжитесь с поставщиком. Электрошериф Объединенные Арабские Эмираты

евро 602,26/шт. 602.26

Трехфазные автоматические трансформаторы (вариаторы) с диапазоном регулирования выходного напряжения от 0 до 430 Вольт с ЖК-дисплеем. Технические характеристики: Номинальная мощность, ВА 15000 Максимальный ток, А 20 Диапазон рабочего входного напряжения, В 0-380 Ном. диапазон выходного напряжения, В 0-430 Погрешность выходного напряжения, % менее 1% Гарантия 2 года Синусоида искажения отсутствующий Вариант подключения клеммы (комплект для подключения) Рабочий диапазон t°С -5 – +50 Охлаждение пассивный Метод сетевого подключения терминалы Корпус металл Габаритные размеры в-в-см 32х26,5х59 Вес (кг. 50

Свяжитесь с поставщиком. Электрошериф Объединенные Арабские Эмираты

евро 300,2/шт. 300.2

Трехфазные автоматические трансформаторы (вариаторы) с диапазоном регулирования выходного напряжения от 0 до 430 Вольт с ЖК-дисплеем Технические характеристики: Номинальная мощность, ВА 9000 Максимальный ток, А 12 Диапазон рабочего входного напряжения, В 0-380 Ном. диапазон выходного напряжения, В 0-430 Погрешность выходного напряжения, % менее 1% Гарантия 2 года Синусоида искажения отсутствующий Вариант подключения клеммы (комплект для подключения) Рабочий диапазон t°С -5 – +50 Охлаждение пассивный Метод сетевого подключения терминалы Корпус металл Габаритные размеры в-в-см 29х23х52 Вес (кг. 33 Области применения: – во всех случаях, когда требуется нестандартное напряжение; – используется в производствах, где требуется контроль температуры; – как дополнительное устройство для транзисторных самописцев, станков; – в научных лабораториях; – на производствах, занимающихся проектированием и наладкой ТВ-приемников и другой бытовой техники; – при проверке предохранителей, регулировке реле, автоматических выключателей, токоограничителей и т. п.; – в нефтяной и других отраслях промышленности.

Связаться с поставщиком

Трехфазный вариатор SUNTEK 6000VA (8A) – 90812

Электрошериф
Объединенные Арабские Эмираты

евро 238,12/шт. 238.12

Трехфазные автоматические трансформаторы (вариаторы) с диапазоном регулирования выходного напряжения от 0 до 430 Вольт с ЖК-дисплеем. Технические характеристики: Номинальная мощность, ВА 6000 Максимальный ток, А 8 Диапазон рабочего входного напряжения, В 0-380 Ном. диапазон выходного напряжения, В 0-430 Погрешность выходного напряжения, % менее 1% Гарантия 2 года Синусоида искажения отсутствующий Вариант подключения клеммы (комплект для подключения) Рабочий диапазон t°С -5 – +50 Охлаждение пассивный Метод сетевого подключения терминалы Корпус металл Габаритные размеры в-в-см 26х20,5х50 Вес (кг. 26

Связаться с поставщиком

Трехфазный вариатор SUNTEK 3000VA (4A) – 90811

org/Organization”> Электрошериф
Объединенные Арабские Эмираты

евро 189,02/шт. 189.02

Трехфазные автоматические трансформаторы (вариаторы) с диапазоном регулирования выходного напряжения от 0 до 430 Вольт с ЖК-дисплеем. Технические характеристики: Номинальная мощность, ВА 3000 Максимальный ток, А 4 Диапазон рабочего входного напряжения, В 0-380 Ном. диапазон выходного напряжения, В 0-430 Погрешность выходного напряжения, % менее 1% Гарантия 2 года Синусоида искажения отсутствующий Вариант подключения клеммы (комплект для подключения) Рабочий диапазон t°С -5 – +50 Охлаждение пассивный Метод сетевого подключения терминалы Корпус металл Габаритные размеры в-в-см 18х25х37 Вес (кг. 22 Трехфазный вариаторный трансформатор SUNTEK — мощное и надежное устройство, незаменимое на производстве, в мастерских и на заводах. Измерительная шкала и цифровой вольтметр способствуют простоте и удобству эксплуатации. Металлический корпус защищает автотрансформатор от механических повреждений. Основное отличие лабораторных автотрансформаторов от обычных состоит в том, что подвижный контакт в обмотке позволяет изменять число витков, включенных в цепь, и тем самым дает возможность устанавливать напряжение в широком диапазоне, например, в однофазной сети. – от 0 до 300 В, в трехфазном – от 0 до 430 В. Изменение числа витков происходит плавно, благодаря чему удается получить максимально точные значения напряжения и чистую синусоиду на выходе. Кроме того, это устройство легче и компактнее аналогов, выполненных по традиционной схеме, и имеет гораздо больший КПД (до 98%). Для контроля работы на панели управления имеется вольтметр, а вентиляционные решетки в корпусе способствуют естественному охлаждению устройства и предотвращают его перегрев.

Свяжитесь с поставщиком. Электрошериф Объединенные Арабские Эмираты

евро 181,6/шт. 181.6

Вариаторный трансформатор SUNTEK RED 5000VA представляет собой однофазное устройство с платой LCD, работающее от сети 220 В и предназначенное для постоянного поддержания заданного выходного напряжения. Рабочий диапазон вариационных трансформаторов 0-300 вольт. Номинальный ток 20 А. Технические характеристики: Номинальная мощность, ВА 5000 Максимальный ток, А 20 Диапазон рабочего входного напряжения, В 0-250 Ном. диапазон выходного напряжения, В 0-300 Погрешность выходного напряжения, % менее 1% Гарантия 2 года Синусоида искажения отсутствующий Вариант подключения клеммы (комплект для подключения) Рабочий диапазон t°С -5 – +50 Охлаждение пассивный Метод сетевого подключения терминалы Корпус металл Габаритные размеры в-в-см 25х31х28 Вес (кг. 17 Вариак-трансформатор – это тип трансформатора. Две обмотки в этом устройстве напрямую связаны друг с другом. В результате между ними существует два вида связи, один из которых электромагнитный, а другой электрический. Катушка имеет несколько контактов с разными значениями выходного напряжения. Отличием от обычного трансформатора является повышенный КПД, за счет частичного изменения мощности. Автотрансформатор в наше время нашел широкое применение как в промышленных целях, так и в быту. Вариак трансформатор (лабораторный автотрансформатор с ручной регулировкой) – потребность любого радиолюбителя, позволяет узнать технические характеристики радиоэлементов, микросхем, устройств и самоделок. Узнать точные характеристики и поведение при различных напряжениях, токах, температурах позволят опыты и измерения, проведенные с помощью вариационных трансформаторов малой мощности (проверочные реле, конденсаторы, микросхема, рабочая схема и т.п.). В этих случаях незаменим преобразователь переменного тока SUNTEK с регулируемым выходным напряжением от 0 Вольт до 300 Вольт с ЖК-дисплеем, отображающим выходное напряжение так же точно, как и переключательный трансформатор переменного тока.

Свяжитесь с поставщиком. Электрошериф Объединенные Арабские Эмираты

евро 86,17/шт. 86.17

Вариационный трансформатор SUNTEK RED 2000VA представляет собой однофазное устройство с платой LCD, работающее от сети 220 В и предназначенное для постоянного поддержания заданного выходного напряжения. Рабочий диапазон вариационных трансформаторов 0-300 вольт. Номинальный ток 8 А. Технические характеристики: Номинальная мощность, ВА 2000 г. Максимальный ток, А 8 Диапазон рабочего входного напряжения, В 0-250 Ном. диапазон выходного напряжения, В 0-300 Погрешность выходного напряжения, % менее 1% Гарантия 2 года Синусоида искажения отсутствующий Вариант подключения розетка Рабочий диапазон t°С -5 – +50 Охлаждение пассивный Метод сетевого подключения розетка Корпус металл Габаритные размеры в-в-см 19х20х18 Вес (кг. 8 Вариак-трансформатор – это тип трансформатора. Две обмотки в этом устройстве напрямую связаны друг с другом. В результате между ними существует два вида связи, один из которых электромагнитный, а другой электрический. Катушка имеет несколько контактов с разными значениями выходного напряжения. Отличием от обычного трансформатора является повышенный КПД, за счет частичного изменения мощности. Автотрансформатор в наше время нашел широкое применение как в промышленных целях, так и в быту. Вариак трансформатор (лабораторный автотрансформатор с ручной регулировкой) – потребность любого радиолюбителя, позволяет узнать технические характеристики радиоэлементов, микросхем, устройств и самоделок. Узнать точные характеристики и поведение при различных напряжениях, токах, температурах позволят опыты и измерения, проведенные с помощью вариационных трансформаторов малой мощности (проверочные реле, конденсаторы, микросхема, рабочая схема и т.п.). В этих случаях незаменим преобразователь переменного тока SUNTEK с регулируемым выходным напряжением от 0 Вольт до 300 Вольт с ЖК-дисплеем, отображающим выходное напряжение так же точно, как и переключательный трансформатор переменного тока.

Свяжитесь с поставщиком. Электрошериф Объединенные Арабские Эмираты

евро 64,86/шт. 64.86

Вариаторный трансформатор SUNTEK RED 1000VA представляет собой однофазное устройство с платой LCD, работающее от сети 220 В и предназначенное для постоянного поддержания заданного выходного напряжения. Рабочий диапазон вариационных трансформаторов 0-300 вольт. Номинальный ток 4 А. Технические характеристики: Номинальная мощность, ВА 1000 Максимальный ток, А 4 Диапазон рабочего входного напряжения, В 0-250 Ном. диапазон выходного напряжения, В 0-300 Погрешность выходного напряжения, % менее 1% Гарантия 2 года Синусоида искажения отсутствующий Вариант подключения розетка Рабочий диапазон t°С -5 – +50 Охлаждение пассивный Метод сетевого подключения розетка Корпус металл Габаритные размеры в-в-см 19х20х18 Вес (кг. 6 Вариак-трансформатор – это тип трансформатора. Две обмотки в этом устройстве напрямую связаны друг с другом. В результате между ними существует два вида связи, один из которых электромагнитный, а другой электрический. Катушка имеет несколько контактов с разными значениями выходного напряжения. Отличием от обычного трансформатора является повышенный КПД, за счет частичного изменения мощности. Автотрансформатор в наше время нашел широкое применение как в промышленных целях, так и в быту. Вариак трансформатор (лабораторный автотрансформатор с ручной регулировкой) – потребность любого радиолюбителя, позволяет узнать технические характеристики радиоэлементов, микросхем, устройств и самоделок. Узнать точные характеристики и поведение при различных напряжениях, токах, температурах позволят опыты и измерения, проведенные с помощью вариационных трансформаторов малой мощности (проверочные реле, конденсаторы, микросхема, рабочая схема и т.п.). В этих случаях незаменим преобразователь переменного тока SUNTEK с регулируемым выходным напряжением от 0 Вольт до 300 Вольт с ЖК-дисплеем, отображающим выходное напряжение так же точно, как и переключательный трансформатор переменного тока.

Свяжитесь с поставщиком. Электрошериф Объединенные Арабские Эмираты

евро 46,33/шт. 46.33

Вариаторный трансформатор SUNTEK RED 500ВА представляет собой однофазное устройство с платой ЖКИ, работающее от сети 220 В и предназначенное для постоянного поддержания заданного выходного напряжения. Рабочий диапазон вариационных трансформаторов 0-300 вольт. Номинальный ток 2 А. Технические характеристики: Номинальная мощность, ВА 500 Максимальный ток, А 2 Диапазон рабочего входного напряжения, В 0-250 Ном. диапазон выходного напряжения, В 0-300 Погрешность выходного напряжения, % менее 1% Гарантия 2 года Синусоида искажения отсутствующий Вариант подключения розетка Рабочий диапазон t°С -5 – +50 Охлаждение пассивный Метод сетевого подключения розетка Корпус металл Габаритные размеры в-в-см 14x13x15 Вес (кг. 3,5 Вариак-трансформатор – это тип трансформатора. Две обмотки в этом устройстве напрямую связаны друг с другом. В результате между ними существует два вида связи, один из которых электромагнитный, а другой электрический. Катушка имеет несколько контактов с разными значениями выходного напряжения. Отличием от обычного трансформатора является повышенный КПД, за счет частичного изменения мощности. Автотрансформатор в наше время нашел широкое применение как в промышленных целях, так и в быту.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
