Как делают теплый пол: инструкции для монтажа своими руками

Теплые полы – руководство по установке

Real Homes пользуется поддержкой своей аудитории. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот почему вы можете доверять нам.

(Изображение предоставлено Керсент Кобб)

Подпишитесь на нашу рассылку

Получите лучшие идеи домашнего декора, советы по рукоделию и вдохновение для проектов прямо на вашу почту!

Благодарим вас за регистрацию в Realhomes. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Перейти к…

Сколько стоит установить теплый пол?
Какой тип UFH лучше?
Плюсы и минусы теплых полов

Теплые полы (UFH) становятся все более популярным способом обогрева дома, и нетрудно понять, почему. UFH обеспечивает комфортное тепло, экономит место и гарантирует, что полы, такие как плитка и камень, будут теплыми под ногами.

Добавьте к списку преимуществ тот факт, что пол с подогревом также является отличным партнером теплового насоса, и их установка в новом доме или при проведении капитального ремонта может стать разумной стратегией.

Но если вы планируете установить у себя дома пол с подогревом, очень важно знать, подходит ли этот вариант для вашего конкретного помещения. И вам также может быть интересно, можно ли использовать его вместе с другими видами отопления. И, конечно же, стоимость теплого пола обязательно будет в вашем списке вопросов.

Здесь мы отвечаем на все ваши вопросы обо всем, от стоимости установки теплого пола до того, с какими типами напольных покрытий он совместим, и мы также попросили экспертов дать свои главные советы.

Как работает пол с подогревом?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода подается по трубам в полу, или сухая, так называют электрические системы, работающие от сети. Мокрые системы питаются горячей водой, часто нагреваемой бойлером, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные панели или тепловые насосы.

Оба метода нагревают пол так, что он излучает тепло в комнату. Для сравнения, радиатор имеет гораздо меньшую площадь поверхности, и ему также требуется, чтобы вода нагревалась до гораздо более высокой температуры, чем требуется для влажной системы UFH.

Сколько стоит установить теплый пол?

По данным Checkatrade (откроется в новой вкладке), рассчитывайте потратить более 120 фунтов стерлингов за квадратный метр для мокрых систем и от 50 фунтов стерлингов за квадратный метр для электрических. В целом, сайт рекомендаций торговцев говорит, что установка напольного отопления и материалы от профессионала будут стоить от 500 до 8000 фунтов стерлингов.

Стоимость будет зависеть от выбранного вами типа напольного отопления, и вы должны иметь в виду, что установка электрических систем намного дешевле для площадей до 20 квадратных метров. Checkatrade предлагает следующий справочник:

Стоимость электрического теплого пола

Установка в новостройке: от 50 до 75 фунтов стерлингов за квадратный метр

Недвижимость после ремонта: от 60 до 85 фунтов стерлингов за квадратный метр

Стоимость установки водяного теплого пола

Установка в новостройке: от 120 до 135 фунтов стерлингов за квадратный метр

Реновация недвижимости: от 135 до 185 фунтов стерлингов за квадратный метр

Дорого ли обходятся полы с подогревом?

Теплый пол не требует больших затрат по сравнению с другими вариантами. «Напольное отопление предлагает множество преимуществ, включая равномерное распределение тепла по всему дому, что могут сделать не все настенные радиаторы», — говорит Майк Фэйрман, генеральный директор Checkatrade. «Большинство систем подогрева пола также могут более эффективно обогревать помещение при более низком нагреве, что также экономит ваши деньги с течением времени».

И вас, возможно, интересует конкретно: теплые полы дешевле радиаторов? «На техническом уровне температура на входе UFH может достигать 40°C, что позволяет использовать гораздо меньше энергии/топлива для нагрева радиатора, для которого обычно требуется температура от 70 до 90°C», — говорит Том Эдмундс, генеральный менеджер Wunda Group ( открывается в новой вкладке).

По оценкам, по сравнению с системой отопления, работающей только на радиаторах, UFH на 25 % эффективнее в сочетании с современным конденсационным котлом и на 40 % эффективнее в сочетании с тепловым насосом.

Как насчет расходов на электрические теплые полы? «Системы теплого пола, как правило, не слишком дороги в эксплуатации — 1 квадратный метр стандартного теплого пола может работать на полной мощности до шести часов при эксплуатационных расходах ниже 10 пенсов», — говорит Джон Клее, директор по маркетингу BestHeating . этого типа. «Кроме того, системами электрического подогрева пола (UFH) можно управлять с помощью дистанционных термостатов, чтобы гарантировать их использование только в случае крайней необходимости».

Какой тип подогрева пола лучше?

ЗНАЕТЕ ЛИ ВЫ?

По оценкам, по сравнению с системой отопления, работающей только на радиаторах, UFH на 25 % эффективнее в сочетании с современным конденсационным котлом и на 40 % эффективнее в сочетании с тепловым насосом.

Несмотря на то, что существует два основных типа напольного отопления – водяное и электрическое, существуют альтернативные водяные системы. Эксперт по ремонту Джейсон Орм подробно рассказывает обо всех вариантах, их плюсах и минусах.

Подземный водяной теплый пол

Системы горячего водоснабжения предполагают укладку труб диаметром 1,6 см в стяжку пола. Затем стяжка завершается в выбранном вами покрытии, а зональная система управляется коллектором, обычно расположенным в шкафу. Тепло излучают не радиаторы, а вся плита пола.

Pros Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы Требует капитального ремонта существующей конструкции пола и поэтому лучше всего подходит для пристроек или новых построек.

Эта водная система LoPro Max для поверхностного монтажа имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH. Например, 30 м ² электрическая система под полом будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатный, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый водяной накладной теплый пол

Если вы не хотите перекапывать конструкцию пола, обратите внимание на системы напольного отопления таких компаний, как Nu Heat и Polypipe. Они состоят из изолированных панелей с каналами, проложенными для установки труб диаметром 1,2 см, которые можно укладывать поверх существующей конструкции пола. Панели добавляют всего 1,5 см к высоте пола и используют теплую воду так же, как и заглубленные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы в выбранные комнаты, которые являются частью одного этажа дома, вызовет перепады уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих комнатах и ​​является популярным выбором для обогрева отдельных комнат. Электрические системы состоят из матов, к которым подключаются кабели в электрическую цепь дома. Работает через термостаты. Электрические коврики UFH тонкие и могут быть уложены на клей для плитки, что делает их очень популярными для ванных комнат.

Плюсы Простота модернизации. Идеально подходит для отдельных комнат. Дешевый в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с водными системами.

Плиточные полы идеально подходят для использования с UFH из-за их низкого теплового сопротивления и высокой теплоемкости. Напольная плитка Hexagon от 29,95 фунтов стерлингов за м ² и настенная плитка Mono Patchwork от 49,95 фунтов стерлингов за м ² , обе Стены и полы (откроется в новой вкладке)

Каковы другие плюсы и минусы напольного отопления?

Мы попросили экспертов рассказать нам о преимуществах теплых полов, а также объяснить возможные недостатки.

«Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одной комнате или там, где уровень чернового пола уже установлен», — говорит Мартин Конвей, менеджер по техническим услугам. в Pimlico Plumbers (открывается в новой вкладке). «Проволочные или матовые системы очень тонкие (около 3 мм) и не должны создавать проблем с разным уровнем пола, поэтому они практически не мешают существующему помещению.

«Мокрые системы обеспечивают циркуляцию теплой воды по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система, как правило, лучше всего работает, когда трубы встроены в стяжку, так как это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где черный пол может вместить трубопровод и цементную стяжку. Поэтому мокрые системы с большей вероятностью будут использоваться в новостройках и пристройках, а также во время крупных ремонтных работ».

Еще одним преимуществом UFH является экономия места. «Убрав радиаторы, вы получите до 15% больше полезной площади в доме», — говорит Том Эдмундс. «Вы больше не привязаны к расположению радиатора при оформлении комнаты и можете свободно меблировать. Это сценарий мечты дизайнера интерьеров».

У UFH есть и другие плюсы. «Теплый пол работает бесшумно и незаметен, защищен от несанкционированного доступа и удобен для детей — никаких горячих поверхностей», — добавляет он.

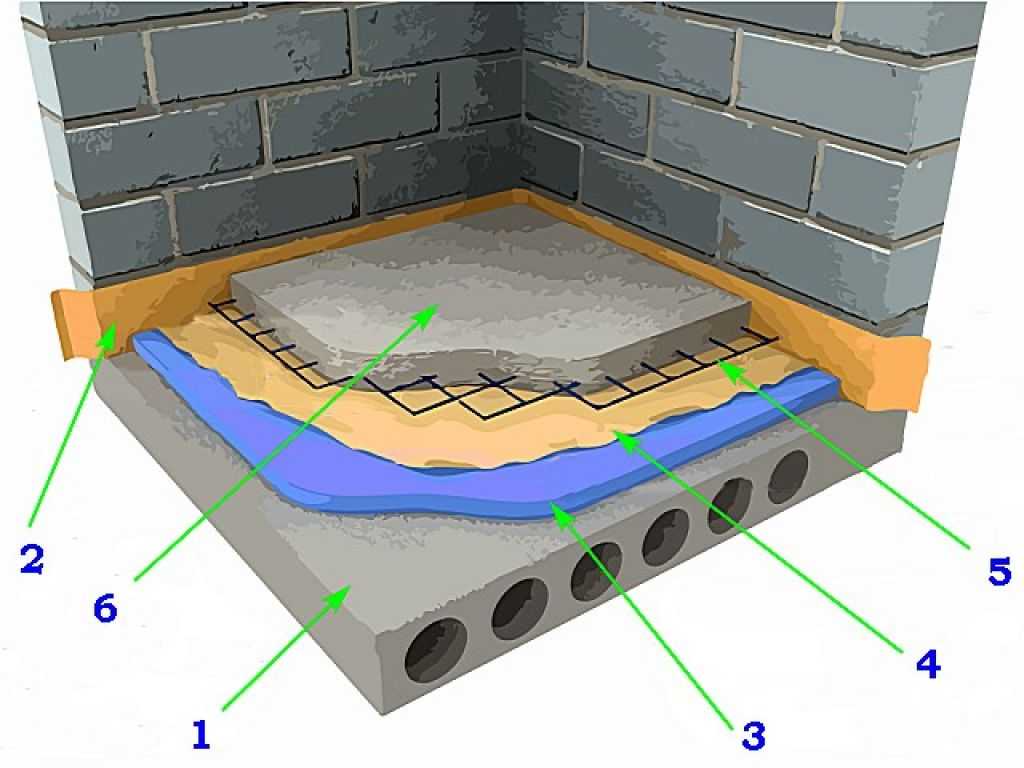

Какая изоляция нужна для теплого пола?

Требуемый тип изоляции пола зависит от типа выбранной вами системы.

В помещениях на первом этаже и в проектах реконструкции со сплошной конструкцией пола системы UFH должны быть уложены непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для сплошных полов, конструкция которых включает изоляцию, например, система плавающих полов Polypipe, в которой половые панели из полистирола высокой плотности служат основанием для труб отопления, а также улучшают изоляцию.

Для комнат наверху требуемая теплоизоляция опять же зависит от выбранного вами продукта. Для этих немного более сложных установок требуются системы подогрева пола, которые можно устанавливать на полы без твердого основания, часто на подвешенные деревянные или обрешетенные поверхности. Здесь мы всегда рекомендуем использовать решение, которое включает в себя изоляцию, поэтому вы можете быть уверены, что изоляция идеально соответствует требованиям вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для установки между опорными балками, а ее решение с модульными нагревательными панелями представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией толщиной 3 см, при этом панели можно просто соединить а затем устанавливается между лагами на месте.

(открывается в новой вкладке)

Получите Real Homes журнал с доставкой прямо к вашей двери и на ваше устройство (открывается в новой вкладке)

Не можете попасть в магазины, но не хотите пропустить последний номер вашего любимого журнала о домах? Не беспокойтесь, так как, подписавшись сегодня, вы будете получать все выпуски журнала Real Homes прямо к вашей двери и к вашему устройству.

От ошеломляющих завершенных проектов до последних идей по декорированию, которые вы можете воплотить в своем собственном пространстве, в каждом выпуске вы найдете много интересного и вдохновенного.

Пол с подогревом – лучший вариант для моего дома? №

UFH особенно эффективен для больших помещений открытой планировки, особенно с высокими потолками, так как весь пол излучает тепло вверх, согревая ноги и поддерживая комнатную температуру. Это лучистое тепло также означает снижение сквозняков, уровня влажности и переносимых по воздуху аллергенов.

Как правило, напольного отопления более чем достаточно в качестве автономной формы отопления. Однако его возможности часто определяются другими факторами, такими как напольное покрытие (см. ниже) и уровень изоляции здания (особенно стен и окон). Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания будут указывать, сколько тепла вам нужно произвести.

Например, помещение с плохой теплоизоляцией и большим количеством стекол может не отапливаться полностью, когда на улице холодно (что означает необходимость дополнительной изоляции или дополнительного обогрева).

Существует ограничение на температуру пола, при которой система обогрева пола может работать комфортно, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.

Пол с подогревом — хороший выбор для обогрева вашей кухни, особенно гостиной открытой планировки. Он хорошо работает с твердыми полами, часто используемыми на кухне, и означает, что вы можете использовать пространство на стене для хранения вместо радиаторов.

Подходит ли пол с подогревом для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если будет поврежден исторический пол или подорван фундамент. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью. Альтернативный дышащий вариант – Limecrete. Это особенно хорошо работает с напольным отоплением и включает в себя совместимый слой изоляции.

Имейте также в виду, что UFH может не иметь достаточной мощности для обогрева большого старого дома с плохой изоляцией.

Дешевле ли все время оставлять полы с подогревом?

Дешевле ли оставлять теплые полы постоянно включенными, зависит от системы и времени года. Имейте в виду, однако, что для того, чтобы ваш дом был комфортным, вам нужно будет учитывать более длительное время прогрева по сравнению с радиаторной системой с некоторыми типами UFH.

«Вам не нужно постоянно включать пол с подогревом, — говорит Том Эдмундс. «Простые в использовании системы сухой фиксации, такие как Wundatherm, укладываются непосредственно поверх существующего напольного покрытия и обладают достаточной прочностью, чтобы поддерживать любую отделку пола, которую вы пожелаете. Система состоит из прочных полистироловых плит, способных к быстрому нагреву (от 35 до 40 минут), поддерживающих отделку плиткой, или систем зубчатых панелей с усиленной конструкцией, которые требуют гораздо меньшего количества стяжки (около 35 мм)».

Можно ли совмещать водяной теплый пол и радиаторы?

Комбинация обеих систем может стать решением для многих домов, так как радиаторы можно легко встроить в систему под полом.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многие люди все еще хотят, чтобы в их ванных комнатах были полотенцесушители.

Насколько легко управлять теплым полом?

Специализированные элементы управления UFH необходимы для обеспечения комфорта, быстроты реакции и энергоэффективности. Теплый пол требует больше времени для нагрева и остывания по сравнению с радиаторами, поэтому для преодоления этой временной задержки необходимы программируемые элементы управления.

Для домохозяйств с нерегулярным или ограниченным количеством людей, а также для загородных домов полезно иметь дистанционное управление, чтобы можно было включить отопление за час или два до прибытия. Дистанционное управление также пригодится, если вы забудете выключить отопление.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH спроектирует для вас систему, согласовывая мощность на квадратный метр с потребностью помещения в тепле, исходя из объема, характеристик тепловых потерь стен, пола , крыша, окна и вентиляция, а напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Существует множество напольных покрытий, которые можно использовать с UFH. «Если вы переходите на полы с подогревом, вам нужно подумать, какое напольное покрытие вы с ним сочетаете», — говорит Джессика Фокс, старший специалист по коммуникациям в Flooring Superstore . «Инженерный паркет может выглядеть так же хорошо, как и натуральная древесина. Другие варианты, такие как винил и ковер, также подходят».

Однако для наиболее эффективной теплопередачи выбирайте напольное покрытие из натурального камня, фарфоровую или керамическую плитку. Полированные стяжки и полимерные полы также имеют очень высокий уровень теплопередачи. Винил и линолеум, ламинат и инженерная древесина также могут подойти, как и ковер. Имейте в виду, что последний должен сочетаться с подложкой со значением tog менее 1,3, согласно Carpet Foundation (откроется в новой вкладке).

Наилучшим типом основания пола является стяжка, которая полностью покрывает трубы и обеспечивает плотную и проводящую среду для распространения и отвода тепла, проходящего по трубам. Затем это позволяет использовать более низкую температуру, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

• Узнайте больше о виниловых напольных покрытиях .

Каков процесс установки теплых полов?

Электрические системы обогрева пола может легко установить компетентный мастер-сделай сам, хотя большинство проектов по-прежнему выполняется подрядчиком, например, плиточником или электриком.

Большинство систем UFH укладываются на изоляцию со стяжкой. В этой ситуации прокладку трубопровода и подключение коллекторов может выполнить любой компетентный человек.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи расположения труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Нужно просто следовать чертежам трубопроводов – проложить каждый отдельный контур от коллектора, прикрепить трубу к полу с помощью прилагаемых скоб, а затем вернуть трубопровод в коллектор. Все установки должны быть проверены до того, как будет уложена окончательная отделка пола.

Для электрических и газовых подключений требуется квалифицированный установщик.

Как измерить

Стандартные системы UFH имеют глубину от 15 до 16,5 см, включая 10 см изоляции, от 5 до 6,5 см стяжки, содержащей трубы теплой воды, а затем отделку пола.

Может ли пол с подогревом течь?

Если на каком-то этапе в трубы случайно не вонзят гвоздь, этого не произойдет. В полу нет стыков, а трубы рассчитаны и испытаны на срок службы 50 лет при температурах и давлениях, которые превышают требуемые системой.

В случае случайного повреждения отдельные трубы можно испытать под давлением, чтобы определить правильный. В деревянных полах трубу обычно можно открыть для ремонта, в то время как в стяжке пола необходимо будет выкопать землю, чтобы открыть трубу. Когда дело доходит до электрических систем, это просто случай снятия напольного покрытия и замены поврежденной цепи.

Есть ли гарантия на пол с подогревом?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Мокрые системы состоят из различных компонентов, и вы можете обнаружить, что на каждую часть предлагаются разные сроки гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы заменить проще, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

Для электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые не подлежат замене. Пожизненная гарантия также доступна с некоторыми брендами.

При рассмотрении гарантий убедитесь, что компания, поддерживающая их, имеет какое-то содержание. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они перестанут существовать после сбоя системы, то эта гарантия будет бесполезной.

Электрическая система подогрева пола Sticky Mat от WARMUP PLC. с клеем, чувствительным к давлению, для быстрой и малозаметной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие невидимые системы отопления?

В качестве альтернативы напольному отоплению можно рассмотреть как системы плинтусов, так и стеновые панели.

Обогрев плинтуса

Отличным вариантом являются системы водяного или электрического обогрева плинтуса. Мокрые системы могут использоваться как с тепловыми насосами, так и с обычными котлами благодаря их большой площади поверхности и равномерному распределению тепла по помещениям.

Версии с прямым электричеством легче и проще устанавливать в помещениях, где нет газа или трубопроводов, но они дороже в эксплуатации. Однако их быстрое время отклика и равномерное распределение тепла компенсируют некоторые дополнительные затраты по сравнению с другими формами электрического отопления.

Установка системы отопления с плинтусом в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны более дешевые варианты, предусматривающие только поставку своими руками; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные настенные и потолочные панели Variotherm — это решение для помещений, где напольное отопление невозможно, как при ремонте, так и при новом строительстве. Они легко адаптируются к стенам, наклонным потолкам и сложным конструкциям крыш. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, платы и элементы управления, у поставщика UFh2.

Модульные настенные и потолочные нагревательные панели Variotherm

(Изображение предоставлено Variotherm)

Сара — независимый журналист и редактор, пишущий для веб-сайтов, национальных газет и журналов. Она провела большую часть своей журналистской карьеры, специализируясь на домах — достаточно долго, чтобы увидеть, как холодильники становятся умными, мода на декорирование включает в себя как минимализм, так и максимализм, а интерьеры, которые стирают связь между внутренним и наружным пространством, становятся обязательными. Она любит тестировать новейшую бытовую технику, выявлять тенденции в мебели и оборудовании для каждой комнаты, а также исследовать преимущества, затраты и практические аспекты улучшения дома. Неудивительно, что ей нравится применять то, о чем она пишет, на практике, и она занимается серийным ремонтом домов. Для Realhomes.com Сара делает обзоры кофемашин и пылесосов, показывая их в домашних условиях, чтобы дать нам честный, реальный обзор и сравнение каждой модели.

Теплый пол с водяным охлаждением – Пошаговое руководство по установке

Введение

Хотя многие доступные электрические системы идеально подходят для установки в отдельной комнате, когда речь идет о более крупных проектах, водяной теплый пол часто является лучшим выбором.

Системы мокрого теплого пола могут потребовать немного больше времени на планирование, чем их электрические аналоги, но многие считают, что усилия того стоят.

Единственным недостатком системы UFH с подачей воды является дорогостоящая установка. Но что, если бы вы могли установить его самостоятельно? Вы значительно снизите стоимость и сможете получать более дешевые счета с момента завершения работы.

Хорошо звучит? Тогда давайте к этому.

Шаг 1. Подготовка

Прежде всего, убедитесь, что у вас есть все необходимые чертежи САПР и руководства по эксплуатации, прежде чем приступить к работе. Это руководство предназначено для того, чтобы дать вам представление о процессе, поэтому его не следует использовать вместо рекомендаций производителя или дизайнера.

Для начала вам необходимо определить местонахождение коллектора системы. Если вы устанавливаете систему для одной комнаты, например, в зимнем саду, вы можете оставить коллектор в той же комнате.

Однако для более крупных многокомнатных систем необходимо будет провести некоторые трубопроводы через дверные проемы или стены, поэтому важно точно знать, где будет располагаться коллектор. Все должно быть на вашем чертеже САПР, поэтому обратитесь к нему, если вы не уверены.

Если проектировщик предполагает прокладку труб сквозь стены, самое время просверлить отверстия. Помните, что вам нужны двойные отверстия по количеству петель в комнате – одно отверстие для подачи, другое для обратки.

После того, как все отверстия просверлены, пол необходимо тщательно подмести и очистить от пыли и мусора. Любые острые выступы или вмятины на сплошном черновом полу необходимо срезать, отшлифовать и зашпаклевать, прежде чем приступать к укладке изоляции.

Для деревянного основания пола убедитесь, что все половицы закреплены и выровнены, прежде чем продолжить. При желании вы можете положить фанерный лист, чтобы помочь с этим.

Шаг 2. Изоляция

Укладка изоляции для системы водяного теплого пола — это отдельная работа, поэтому, чтобы упростить задачу, у нас есть отдельное руководство, в котором подробно показано, что вам нужно сделать, чтобы приступить к работе.

Если вы еще этого не сделали, щелкните наше руководство по установке изоляции, чтобы узнать, что вам нужно знать.

Шаг 3. Установите коллектор

Следуя расположению на чертеже САПР, закрепите коллектор на надежной стене, убедившись, что блок установлен горизонтально. Коллекторы обычно устанавливаются на высоте не менее 600 мм от пола, чтобы трубы можно было легко установить без изгибов, когда придет время.

Также стоит помнить о положении вашего коллектора на будущее. Хотя спрятать его в угол сейчас может показаться хорошей идеей, когда дело доходит до обслуживания, вам понадобится много места вокруг устройства. Обеспечение легкого доступа сейчас может избавить вас от головной боли в будущем.

Подсоедините коллектор к существующей системе водоснабжения через насос и смесительный клапан, убедившись, что запорные краны находятся в закрытом положении. Если вы собираетесь использовать радиаторы, а также мокрый теплый пол, вам понадобится зональный клапан, чтобы вы могли отдельно контролировать оба метода нагрева.

Шаг 4. Крепление труб

Теперь, когда ваша изоляция и коллектор установлены, пришло время проложить трубопровод для вашей системы водяного теплого пола. Для того, чтобы трубопровод оставался прочно на месте во время стяжки, важно правильно закрепить трубы до начала процесса.

Для работы доступно множество различных вариантов, в том числе предварительно изолированные панели для позиционирования труб. Они укладываются как обычные изоляционные плиты, но они соединяются друг с другом и имеют встроенную систему крепления труб, что устраняет необходимость в зажимах. Тем не менее, наиболее популярной остается рукоятка, поэтому мы будем использовать ее здесь.

Разложите направляющие под углом 90° к предполагаемому укладке трубопровода. Самоклеящиеся направляющие хорошо работают, но не забудьте положить их, не удаляя предварительно бумажную подложку. Это позволит вам убедиться, что ваше расположение и интервалы правильные, прежде чем вы, наконец, приклеите их.

Вам также понадобится пакет скоб, когда вы начнете укладывать трубы.

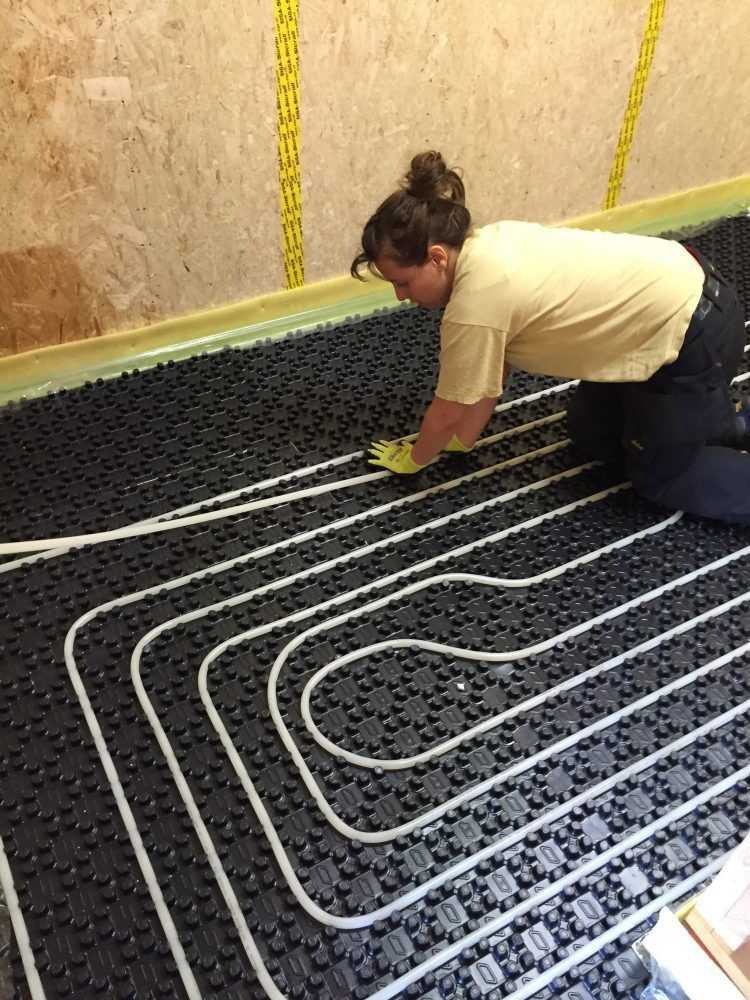

Шаг 5. Укладка трубопровода

После того, как вы разложили поручни, пора приступать к установке труб на место. Если у вас есть разработанная планировка, важно следовать ей, чтобы оптимизировать систему мокрого теплого пола.

Если у вас нет индивидуально разработанной компоновки, поместите трубопровод с интервалом примерно 200 мм, следуя змеевидной схеме (аналогично приведенной выше схеме) туда и сюда, оставляя достаточно места для повторного соединения трубы. себя вдоль стены, что у дверного проема.

Защелкивайте трубу в поручне ногами на ходу. Хотя всегда следует соблюдать осторожность при обращении с трубой, нажатие ногами не вызовет никаких проблем, если делать это осторожно.

Продолжайте это, пока не доберетесь до самой дальней точки комнаты. Затем вы можете провести трубу вниз по каналу, который вы оставили, чтобы замкнуть цепь. Приступая к укладке трубы, не забудьте оставить достаточно труб, чтобы добраться до коллектора. То же самое относится и к завершению, чтобы вы могли завершить петлю.

В то время как поручни хорошо удерживают трубы на месте на прямых участках, изгибы труб требуют особого внимания. Вот тут-то и пригодится ваш пакет со скобами. Специально разработанные для этой работы, эти скобы будут удерживать трубопровод, но не позволят стяжке проникать в изоляцию. Купите сегодня здесь.

Даже на прямых участках, если вы чувствуете, что трубопроводы могли бы оставаться на месте с небольшой дополнительной помощью, закрепите их булавками. Лучше перестраховаться, чем сожалеть.

Некоторые макеты не будут такими простыми, как приведенный выше. В больших помещениях потребуется несколько контуров, так как максимальная длина трубопровода для одного контура составляет 120 метров (многие советуют ограничить ее до 100 метров). Если это так, действительно стоит сделать чертеж САПР, чтобы вы могли получить наиболее эффективную компоновку для вашей системы.

Также стоит помнить, что каждый контур должен состоять из одного непрерывного отрезка трубы. Создание соединений на самом деле просто напрашивается на неприятности.

Если у вас есть несколько труб, выходящих через дверной проем, это может создать горячую точку, где все они будут объединены в одно небольшое пространство. Чтобы избежать этого, вы можете просто заглушить чередующиеся трубы, чтобы обеспечить степень разделения между каждой из них, когда они выходят из комнаты.

Точно так же важно не забыть надеть муфту на все трубы, которые будут выходить из стяжки. Невыполнение этого требования может привести к разрыву труб. С этой задачей отлично справится обычный трубопровод.

Шаг 6. Подсоединение трубопровода к коллектору

Убедитесь, что все концы труб аккуратно обрезаны с помощью трубореза, что обеспечит наилучшую фиксацию. Использование пилы или канцелярского ножа оставит неровную поверхность — определенно не то, что вам нужно, когда вы пытаетесь создать печать. После того, как все трубы обрезаны до нужной длины, вы можете приступить к их подключению к коллектору.

Возьмите первый кусок трубы и наденьте гайку и компрессионное кольцо на верхнюю часть трубы. Затем, крепко удерживая трубу, вдавите стойку шланга до плотного прилегания. Как только это будет на месте, вы можете вставить трубу и шланг в клапан в нижней части коллектора и затянуть гайку.

Убедитесь, что вы продолжаете оказывать давление до тех пор, пока гайка не будет затянута вручную, чтобы труба была правильно зажата, затем завершите работу гаечным ключом. Хотя хорошая фиксация, безусловно, важна, не менее важно не затягивать гайку слишком сильно. Одного оборота должно хватить.

Повторите процесс для всех контуров, убедившись, что каждый из них подключен как к подаче, так и к возврату для данного конкретного контура.

Этап 7. Промывка, заполнение и создание давления

Дважды проверьте, закрыты ли запорные клапаны, затем подсоедините шланги к точкам заполнения и слива на коллекторе. Наполнитель должен быть подключен к водопроводному крану, а слив должен иметь достаточный дренаж для отвода лишней воды.

Перед открытием клапанов на точках наполнения и слива убедитесь, что все клапаны контура закрыты. Вы делаете это, поворачивая колпачки декоратора на коллекторе по часовой стрелке до упора.

Регулируемые балансировочные клапаны должны поставляться в выключенном положении, но их также стоит проверить дважды, так как важно, чтобы мы промывали только один контур за раз.

Когда все перекрыты, откройте регулируемый балансировочный и контурный клапаны на самой дальней петле коллектора. Обычно это левая сторона коллектора, если смотреть на нее при установке, но если вы не уверены, обратитесь к руководству. Когда оба находятся в открытом положении, вы можете пропустить воду, открыв клапаны наполнения и слива.

Этот процесс удалит весь мусор из системы, а также очистит контур от воздуха. Как только у вас будет непрерывный поток воды из сливного отверстия, вы можете перекрыть этот контурный клапан, который должен немедленно остановить поток воды из сливного отверстия. Если вода продолжает течь, в системе все еще может быть воздух, поэтому откройте клапан и повторите попытку.

Когда вы довольны тем, что в петле нет воздуха, выключите ее и откройте следующую, чтобы повторить тот же процесс. Продолжайте движение вдоль коллектора, пока все контуры не будут промыты и заполнены. Затем можно закрыть заливной и сливной краны и перекрыть подачу воды.

Теперь это не проблема, мы можем приступить к испытанию системы давлением. Некоторые коллекторы будут иметь встроенный манометр, в то время как другим потребуется резьбовое соединение (стандартный комплект, доступный во всех хороших магазинах сантехники или онлайн здесь).

Откройте все контурные и регулируемые балансировочные клапаны, повернув их против часовой стрелки, и подсоедините насос для проверки давления к заливному патрубку. Поднимите давление до двух бар в течение 10 минут и проверьте на наличие утечек или падения давления. Если все в порядке, вы можете поднять давление до 10 бар и повторить проверки, сделанные ранее, еще на 10 минут.

Если все в порядке, давление можно сбросить до 6 бар , так как пора приступать к стяжке пола. Во время стяжки система должна оставаться под давлением.

Приступая к стяжке, следует иметь в виду, что давление, отображаемое на манометре, вероятно, увеличится. Это связано с тем, что песчано-цементная смесь нагревается по мере затвердевания, что приводит к расширению воды в трубах.

Этап 8 – Стяжка мокрого пола с подогревом

Как и в случае с изоляцией, стяжка является важной частью процесса, которому мы дали целое руководство. Взгляните, если вы хотите попробовать сделать стяжку своими руками. Если нет, есть много действительно хороших подрядчиков, которые придут и сделают работу за вас.

Если вы все же решили нанять подрядчика, обязательно спросите его о времени отверждения и сушки, поскольку оно может варьироваться в зависимости от типа используемых материалов.

Не следует использовать вашу систему обогрева пола для мокрого пола для ускорения процесса высыхания, так как это может привести к растрескиванию и ослаблению пола.

Шаг 9. Укладка напольного покрытия

Теперь, когда стяжка достаточно времени застыла и высохла, можно приступать к укладке напольного покрытия по вашему выбору. Какой бы тип напольного покрытия вы ни выбрали, этот этап всегда приносит наибольшее удовлетворение, поскольку вы, наконец, можете увидеть финишную черту впереди.

Шаг 10 — Включение и прогрев!

После терпеливого ожидания надлежащего высыхания стяжки и укладки пола вам не терпится запустить влажный теплый пол, чтобы вы могли похвастаться им перед друзьями и семьей. Однако сначала вам нужно будет проверить скорость потока и медленно ввести тепло в только что уложенный пол.

Начните с просмотра планов системы, чтобы определить желаемую скорость потока. Это будет варьироваться для каждой системы водяного теплого пола, поэтому важно, чтобы вы нашли свою и применяли ее в соответствии с инструкциями. Все коллекторы также имеют разные расходомеры, поэтому обратитесь к руководству по эксплуатации, чтобы проверить, как правильно выполнить эти регулировки.

В первый день включите систему на самую низкую температуру, обычно от 25° до 30°, и оставьте ее на этом уровне на 2–3 дня. Затем температуру можно медленно повышать в течение следующих нескольких дней, пока не будет достигнут желаемый уровень от 40° до 60° (в зависимости от пола и типа основания).
