Как мультиметром найти плюс и минус: Как определить и проверить полярность с помощью мультиметра

Как определить полярность кабеля? Простые способы определить плюс или минус.



Ни для кого не секрет, что знание полярности очень важно при подключении электроприборов. Нельзя подключать электроаппаратуру с нарушением полярности, она не только не будет работать, но и может выйти из строя. Конечно, чаще всего полярность  обозначается  символами
«+»  и «-» или с помощью цветовой маркировки: красный (плюс) и черный (минус).

Но что же делать, если провода одинакового цвета или на них нет никакой маркировки?
Обращаемся за помощью к нашему любимому мультиметру.

Теперь Вы понимаете, почему мы настоятельно советовали его приобрести в нашей предыдущей статье: «Какие инструменты нужны для проведения электромонтажных работ дома? Собираем ящик электрика».



А теперь переходим к самой любимой части работы с мультиметром, когда происходит настоящее волшебство. Допустим, у  мы хотим определить полярность контактов зарядки ноутбука, и мы хотим припаять контакты.

• Вставляем черный провод в гнездо «COM», а красный –   в гнездо со значком «HzV». Рычажок на мультиметре устанавливаем в положение измерения постоянного напряжения с порогом  20 В.
• Включаем в сеть зарядное устройство, красным и черным щупом касаемся до контактов разъёма (конечно, не замыкая их между собой одним щупом! Мы ведь не хотим ничего поломать. Только полярность определим – и всё!)
• Если Вы прикоснулись КРАСНЫМ щупом к ПЛЮСУ, то на мультиметре появится ПОЛОЖИТЕЛЬНОЕ значение.
• Или же обратная ситуация: на мультиметре появилось отрицательное значение. Значит, красный щуп находится в контакте с минусом.

Также есть любимая нами “умная” индикаторная отвертка, которая в некоторых случаях тоже может помочь определить полярность. Но, чтобы лишний раз не обнадеживать Вас  этим способом, советуем лишь действовать точно по инструкции, приложенной к индикаторной отвертке.

Но вот представьте ситуацию: стоите Вы в чистом поле, ящик электрика оказался по чистой случайности  сегодня забыт дома, а Вам именно сейчас нужно определить полярность контактов прибора в машине.

И тут тихий голос специалиста 220.ru шепчет Вам: «Найди картошку…», нет, Вы не сошли с ума, и мы тоже!

Это еще один способ определить полярность контактов с помощью подручных средств.

• Берем сырой картофель (эксперты 220.ru предупреждают, что с запеченной картошкой на шашлыках это не получится).
• Разрезаем картофель пополам. Не бросаем эту затею. Следующий шаг уже приведет нас к победе.
• Подключаем необходимый прибор и вставляем контакты в несчастную картошку, которая именно сегодня служит нашим спасителем.
• Ждем 10-15 минут. На том месте, где находился плюс, появится светло-зеленое пятно, а где минус –  ничего.



Но вот Вы обнаружили, что картошки не оказалось, а лезть выкапывать картошку у местных как-то некрасиво, да и чревато последствиями. Для другого способа Вам понадобится лужа или речка. Да-да, это не ошибка, и мы не издеваемся над Вами.

• Наливаем воду в стакан, кружку (хорошо бы не металлическую и будет отлично, если вода будет теплой).
• Подключаем наш прибор, опускаем контакты в воду. Приглядитесь. Что Вы видите? И не надо говорить, что Вы видите сумасшедшего, который поверил нам и стоит с кружкой воды из лужи посреди поля.
• То, что Вы видите, называется электролиз воды. Из воды вокруг минусового контакта начинают выделяться пузырьки водорода. Хотим заметить, что анод тоже “пузырится”, просто пузырьков меньше в два раза. Поэтому не стоит думать, что у Вас двоится в глазах после всех проведенных опытов.



Самое важное:  стоит помнить, что с переменным током опыты с картошкой и водой не будут работать. Для того чтобы определить фазу и ноль, Вам лучше ознакомиться со следующими публикациями:

• «Как пользоваться индикаторной отверткой и мультиметром для определения фазы и ноля?»
• «Определение фазы и ноля без приборов. Цветовая маркировка проводов.»





Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: “сайт 220.ru”.

Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.

Содержание

1. Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.
2. Как узнать где плюс, а где минус на проводах для акустики в штатной проводке. Как определить полярность, не имея приборов

• С помощью воды
• С помощью сырого картофеля
• С помощью вентилятора от ПК
• Заключение

Как узнать где у провода плюс, а где минус обозначения на проводах. Если кабель уже проложен как нанести маркировку

Как узнать где плюс, а где минус на проводах без тестера. Определение полярности в отсутствии маркировки

• С помощью измерительного прибора
• Использование светодиода

Как узнать где плюс, а где минус на проводах в машине. Совет 1: Как определить полярность провода

• Совет 2 : Как определить полюса

Видео Как определить полярность голыми руками?

Как узнать где плюс, а где минус на аккумуляторе. Как определить полярность аккумулятора автомобиля

Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.

Давайте мы предположим, что вам в руки попался какой-то блок питания постоянного напряжения или аккумулятор. Но. На нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром, но если у вас его нет под рукой, а нам нужно срочно завести автомобиль или запитать какую нибудь безделушку? Неправильное подключение может вывести из строя сам источник питания, либо питаемый прибор или агрегат. Вот тут то и важно определить полярность источника питания подручными средствами.
В этой статье я о трех простых способах расскажу.

Способ номер 1.
Думаю, это самый простой способ определения полярности. Наливаем в кружку или какую-нибудь емкость воду из под крана или из под лужи, или даже из. Себя. Ну вы поняли. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки. Начинается электролиз воды.

Способ номер 2.
Берем сырую картофелину и разрезаем ее пополам.
Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.
Около плюсового вывода на картошке образуется светло-зеленый цвет.

Способ номер 3.
Думаю, у всех где нить вдалеке завалялся стационарный комп. Ну а кто-то с него сидит и читает эту статейку.
Дк Вот, нам нужна от туда небольшая, но важная деталька – кулер, или в народе его зовут просто вентилятор. Кулер имеет два вывода, а иногда и три. Третий может быть желтый провод – земля. Но его мы все равно использовать не будем. Нас волнуют только два провода – это красный и черный. В случае если на красном проводе будет плюс, а на черном – минус, то кулер у нас завращается. Кулер используем только тогда, когда мы знаем постоянное напряжение, но не знаем полярность. Он начинает вращаться от 3 вольт. Рассчитан же он на 12 вольт, так что идеально подойдет для проверки 12 вольтовых источников питания. В том случае, если же напряжение больше, чем 12 вольт, резко прикасаемся к его выводам нашими проводами о источника питания и смотрим на движущиеся лопасти.
Внимание! Только в том случае, если же не угадали, то лопасти не вращаются.

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают.

Как узнать где плюс, а где минус на проводах для акустики в штатной проводке. Как определить полярность, не имея приборов

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам  в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается  мультиметром , но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

С помощью воды

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и  ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.



С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод — датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если на красном проводе будет плюс, а на черном —  минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Заключение

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. А как вы знаете, переменный однофазный ток состоит из двух проводов — фазы и ноля,  кто не помнит, как их можно определить, прошу заглянуть вот сюда . Хочется также пожелать вам, чтобы вы никогда не путали полюсовку, потому что «защиты от дурака» (защиты от переполюсовки) ставят не во всех электронных приборах.

Как узнать где у провода плюс, а где минус обозначения на проводах. Если кабель уже проложен как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено не понятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно где фаза, а где ноль и заземление. Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Как узнать где плюс, а где минус на проводах без тестера. Определение полярности в отсутствии маркировки

Нередки ситуации, когда в самодельных или прошедших ремонт устройствах сгоревшая ранее подводка заменена проводниками одинакового (нейтрального) цвета. При этом не очень понятно, как определить плюс и минус, поскольку на рабочей плате обязательная маркировка также отсутствует.

Для того чтобы разобраться с полярностью «обезличенной» подводки, можно сделать следующее:

• Во-первых, обратить внимание на маркировку аккумулятора, у которого должны присутствовать указания на то, где плюс, а где минус;
• Во-вторых, (при её отсутствии) можно воспользоваться специальным прибором (мультиметром), позволяющим определять полярность подачи питающего напряжения;
• В его отсутствие определиться с полярностью источника питания поможет обычный светодиод, имеющийся в хозяйстве практически у любого мужчины.

Рассмотрим каждый из этих приёмов определения полярности тока (и маркировки проводов, соответственно) более подробно.

С помощью измерительного прибора

На любом аккумуляторе или батарейке всегда имеется собственная маркировка, различающая минусовой и плюсовой контакты питающего элемента. В этом случае вопрос о том, как определить полярность подключения решается сам собой.

В отсутствии специального обозначения (при его стирании, например) полярность можно определить с помощью обычного мультиметра, включённого в режим измерения напряжения.

Мультиметр

При пользовании этим приборов всегда нужно помнить о том, что его красный провод или щуп подключается к плюсовой измерительной клемме, чёрный – к минусовому контакту. Если при измерении напряжения с учётом расцветки проводов на индикаторе прибора появляется показание без «минуса» перед цифрами, это значит, что провод красного цвета прибора подсоединён к плюсу аккумулятора или батарейки.

В противном случае (при появлении минуса перед показанием величины напряжения) красный провод оказывается подключённым к противоположному полюсу питания.

Использование светодиода

Перед тем, как определить полярность источника тока, следует вспомнить о том, что у любого светодиода полярность его включения может быть определена следующими двумя способами:

• Во-первых, на одной из его ножек должен быть выступ, свидетельствующий о том, что это плюсовой контакт, и что через него ток втекает в диод;

Дополнительное замечание. В электричестве существует определённый закон, согласно которому ток втекает через положительный полюс, а вытекает – через отрицательный.

• Во-вторых, можно взять батарейку на 1,5 Вольта с нанесённым на её клеммы обозначением «плюс» и «минус» и подсоединить её к светодиоду. Если он сразу же загорается, это значит, что подключённая к плюсу батарейки ножка является входным для тока контактом, а другая – выходным.

После определения собственной полярности светодиода следует подключить его к аккумулятору со стёртыми обозначениями клемм (через резистор 1,5 кОм). При его загорании зафиксированная ранее ножка диода будет обращена к положительной клемме, а противоположная ей – к отрицательному контакту.

Светодиод

В заключение отметим, что разобраться с полярностью на самой подключаемой к источнику плате можно лишь после исследования её принципиальной или электрической схемы. В случае, когда она очень сложна и не имеет прямых указаний на то, куда втекает электрический ток, а откуда он вытекает, лучше всего обратиться за помощью к специалисту.

Как узнать где плюс, а где минус на проводах в машине. Совет 1: Как определить полярность провода

Полярность провода проще всего определить по обозначениям на источнике напряжения, к которому он подключен. Однако такая возможность не всегда доступна. Это могут быть провода , выходящие из зарядного устройства для автомобильных аккумуляторов, выводы динамических громкоговорителей, провода питания в автомагнитоле. Иногда необходимо узнать, который из нескольких сетевыхфазный, а какой нулевой или, протянутый из одного помещения в другое. В каждом случае существует свое решение этого вопроса.

Вам понадобится

• мультиметр, батарея питания на 3 вольта, индикаторная отвертка, прозвоночный провод.

Инструкция

1

Для определения полярности проводов, выходящих из зарядного устройства, включите мультиметр в режим измерения постоянного напряжения до 20 вольт , черный провод (отрицательный) вставьте в гнездо COM, а красный (положительный) – в гнездо VΩmA. Подсоедините щупы к клеммам зарядного устройства и включите его. Если на дисплее мультиметра появился знак «минус», значит полярность подключения противоположная, то есть красный щуп подключен к отрицательной клемме, а черный – к положительной клемме зарядного устройства. В случае отсутствия знака «минус» клеммы соответствуют подключенным к ним щупам.

2

Для проверки полярности динамиков кратковременно коснитесь его выводов провода ми от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи. При движении внутрь полярность выводов динамика противоположна полярности батареи.

3

Провода питания в фирменных автомагнитолах легко различить по цвету, который постоянно соответствует своему проводу. Черный цвет у провода , подключаемого к массе или общему «минусу» питания, красный провод – «плюс» питания, подключается к замку зажигания , желтый провод тоже относится к « плюсу » питания, только подключается к аккумулятору. В любом случае провод с предохранителем является «силовым плюсом» питания.

4

При замене неисправного выключателя не всегда есть возможность обесточить дом или квартиру . В этом случае поможет определить фазный ( опасный ) провод индикаторная отвертка. Она поможет и в том случае, когда при проведении каких либо ремонтных работ вы наткнулись на неизвестный провод.

5

Для прозвонки кабеля с одинаковыми на вид жилами включите мультиметр в режим измерения малых сопротивлений. В случае прозвонки сигнального провода в качестве общего прозвоночного провода можно использовать металлический экран кабеля. С одной стороны кабеля подключите исследуемый провод к экрану, а с другой стороны подсоедините черный щуп к оплетке и касаясь поочередно проводов, найдите замкнутый на экран провод.

Совет 2 : Как определить полюса

Магниты, электромагниты, источники постоянного напряжения и приборы с односторонней проводимостью имеют по два полюса . В первых случаях эти полюса называются северным и южным, а во втором – отрицательным и положительным.

Инструкция

1

Для определения полюсов магнита возьмите второй магнит, на котором полюса обозначены буквами (N – северный , S – южный) либо цветами (красный – северный, зеленый , синий или серый – южный). Северный полюс испытательного магнита притянется к южному испытуемого и наоборот. Испытательный и испытуемый магниты должны быть примерно одинаковой силы, иначе возможно перемагничивание того из них, который слабее. При обращении с сильными магнитами будьте осторожны, чтобы не получить механическую травму пальцев.

2

Для определения полярности выпрямительного элемента с односторонней проводимостью подключите к нему омметр вначале в одной, а затем в другой полярности. Сам элемент при этом должен быть обесточен. Если щуп, на котором присутствует отрицательное напряжение, окажется подключенным к катоду , а щуп с положительным напряжением – к аноду, прибор покажет сопротивление значительно меньше бесконечности. У аналоговых приборов полярность напряжения в режиме омметра обычно противоположна полярности напряжения , которое следует прикладывать к тем же щупам в режиме вольтметра. У цифровых же приборов эти полярности чаще всего совпадают. При возникновении сомнений проверьте прибор на диоде, расположение выводов которого известно.

3

Чтобы определить полюса источника постоянного напряжения, подключите к нему вольтметр, на котором предварительно выставлен соответствующий предел. Если источник вырабатывает напряжение свыше 24 В, соблюдайте при этом правила безопасности. Щупы вольтметра имеют следующие цвета: черный или синий – минус, белый или красный – плюс. У аналогового вольтметра при неправильной полярности стрелка отклонится слегка влево и упрется в ограничитель, а у цифрового – на индикаторе перед числом появится знак минуса. Учтите, что при неправильно выбранном пределе сила, приложенная к стрелке, может быть настолько велика, что последняя погнется.

4

Полюса электромагнита определяйте таким же образом, как полюса магнита. При смене полярности его питающего напряжения они поменяются местами. Если обмотка электромагнита намотана по часовой стрелке, отрицательному выводу будет соответствовать северный полюс, а положительному – южный. У электромагнита, обмотка которого намотана против часовой стрелки, соответствие выводов полюса м противоположное . Даже если обмотка питается низким напряжением, остерегайтесь импульсов самоиндукции, возникающих в моменты прерывания тока.

Обратите внимание

Не работайте под напряжением. Остерегайтесь механических травм.

Полезный совет

У Земли северному географическому полюсу соответствует южный магнитный и наоборот. У компаса полюса, обозначенные на самой стрелке, соответствуют ее намагниченности.

Видео Как определить полярность голыми руками?

Как узнать где плюс, а где минус на аккумуляторе. Как определить полярность аккумулятора автомобиля

Автомобильные аккумуляторы обладают такой характеристикой, как полярность. И при выборе нового аккумулятора, очень важно правильно определить нужную полярность. Иначе у вас могут возникнуть проблемы при его установке. В данной статье мы расскажем о том, как определить полярность аккумулятора автомобиля.

Наиболее распространённые схемы расположения токовыводов — это прямая и обратная полярность. Также существуют и весьма экзотические варианты расположения токовыводящих элементов, но на российском рынке они не прижились. Ошибка в выборе полярности не позволит использовать батарею по назначению – токоприёмные полюсные провода, скорее всего, просто не дотянутся до соответствующих клемм. Поэтому перед покупкой нового аккумулятора лучше уточнить, какая полярность у вашего текущего аккумулятора. Так вы сможете быстро сориентироваться и избежать ошибки.

Хотя данная ситуация не является катастрофической. Если на руках имеется чек (либо паспорт изделия со штампом торгующей организации), то в магазине можно без проблем поменять купленную батарею на ту, которая полностью соответствует требуемым критериям. Но вся эта процедура отнимает немало времени и душевных сил, к тому же ситуации бывают разные: торговая точка закрыта на переучёт, продавец по тем или иным причинам не вышел на работу… А как обменять аккумулятор, купленный в интернет-магазине? Разумеется, и в этом случае законодательство обязывает произвести возврат или обмен товара, но на это уйдёт гораздо больше времени.

Поэтому проще всего лишь один раз определить и запомнить тип полярности аккумулятора в вашем автомобиле. Сделать это весьма несложно. На аккумуляторных батареях ёмкостью до 110 А·ч токовыводы располагаются по длинной стороне. Расположите аккумулятор этой стороной к себе . На выводах, или рядом с ними, должны быть расположены значки «+» и «-», обозначающие соответствующие полюса. Если справа оказался плюсовой вывод (обычно он немного толще минусового), то это аккумулятор обратной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.

Прямая и обратная полярность аккумулятора для легкового автомобиля

На отечественных легковых машинах (а также на большинстве автомобилей зарубежных марок, чья сборка осуществляется на территории России) установлены аккумуляторные батареи с прямой полярностью. На иномарках, собранных в других странах, установлены аккумуляторы с обратной полярностью.

Реальное фото аккумуляторов для легковых автомобилей с прямой и обратной полярностью

Определение полярности аккумуляторов для грузовых автомобилей происходит схожим способом. Поворачиваем аккумулятор стороной с токовыводами от себя (на грузовых аккумуляторах это короткая сторона) и смотрим где плюс и где минус. Если плюсовая клемма находится справа, то это так называемая обратная или европейская полярность. Если же плюсовая клемма слева, то это прямая или российская полярность.

Слева — европейская или обратная полярность, справа — российская или прямая полярность

Если вы осмотрели свой аккумулятор, но вам не удалось определить где у вас «Плюс» и «Минус», то вы можете обратить внимание на толщину токовыводящих клем. На большинстве используемых в Европе и России аккумуляторов толщина токовыводящих элементов задаётся единым стандартом — на плюсовой клемме она составляет 19,5 мм, а на минусовой — 17,9 мм. Разница между ними заметна не вооруженным взглядом, плюсовая клемма заметно толще. Но, также встречаются аккумуляторы с тонкими клеммами. У них толщина плюсовой клеммы — 12,7 мм, а минусовой — 11,1 мм.

Как проверить положительные и отрицательные провода динамика с помощью мультиметра

Качество аудиовыхода вашего динамика — это одна вещь, которую вы не принимаете как должное, особенно для любителей музыки.

Иногда вам может понадобиться обновить всю звуковую систему, заменить только динамики или настроить прослушивание так, чтобы оно было более полезным. Какой бы из них ни был, качество конечного аудиовыхода зависит от того, как подключены компоненты динамика .

Эта статья знакомит вас с всем, что вам нужно знать о полярности динамиков , в том числе о том, как проверить, правильно ли подключены провода, и о последствиях плохой проводки. Давайте начнем.

Что такое полярность динамиков и почему это важно

Полярность ваших динамиков связана с отрицательным и положительным проводом ваших динамиков и важна для звуковой системы вашего автомобиля.

Каждый компонент звуковой системы проходит через усилитель. Это включает в себя RCA/телефонные кабели, идущие к головному радиоустройству, а также входящие кабели питания, кабели заземления и, конечно же, провода, идущие от ваших динамиков.

Некоторые автомобильные аудиосистемы имеют более сложную конструкцию, поскольку они включают в себя больше компонентов и имеют более сложную серию кабелей и проводов. Тем не менее, эта базовая установка остается основной для важнейших функций вашей звуковой системы.

Два провода идут прямо от ваших динамиков, они могут быть положительными или отрицательными. Обычно, когда динамики используются по отдельности, не о чем беспокоиться, поскольку они работают независимо от проводки.

Однако при использовании двух динамиков в одной и той же звуковой системе (что является общей установкой) могут возникать искажения или подавление звука. Кроме того, поскольку вам необходимо подключить динамики к усилителю для улучшения качества звука, вы также можете столкнуться с искажениями или прерываниями звука. Это связано с тем, что усилитель имеет выделенные положительные и отрицательные клеммы.

Как тогда определить, какой провод положительный, а какой отрицательный? Есть несколько способов сделать это, однако лучший и самый безошибочный — это использование мультиметра.

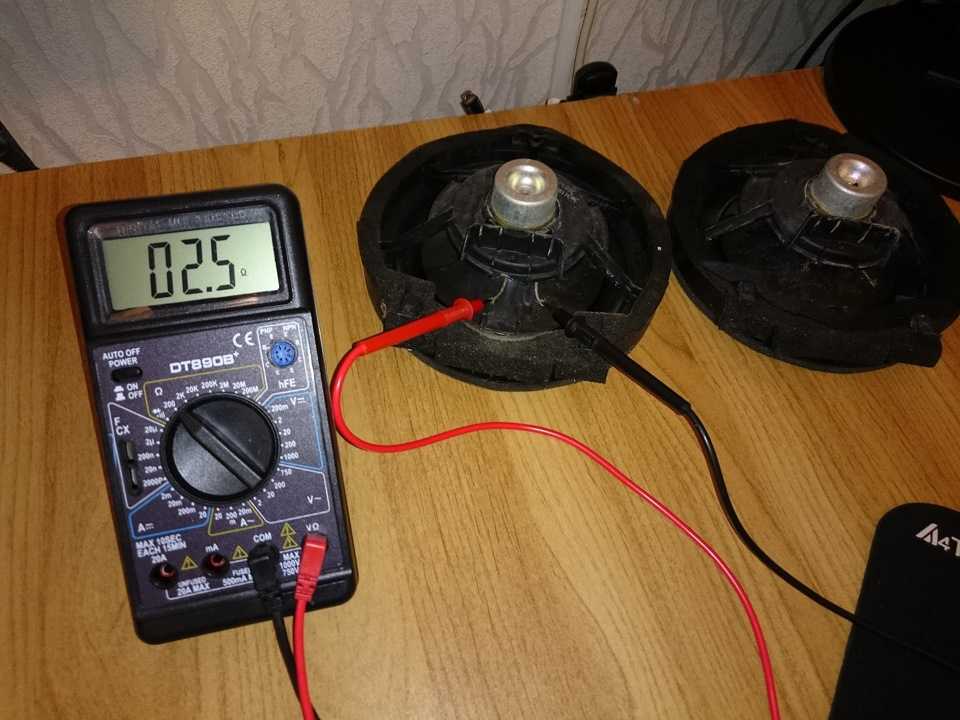

Как проверить положительный и отрицательный провода динамика с помощью мультиметра

Чтобы проверить полярность проводов динамика, подсоедините отрицательный (черный) и положительный (красный) провода мультиметра к каждому проводу. Если мультиметр показывает положительный результат, то ваши провода подключены к одинаково полярным проводам, то есть красный положительный щуп подключен к положительному проводу, и наоборот .

Дальнейшее объяснение этого будет сделано ниже.

Цифровой мультиметр — это инструмент, используемый для проверки нескольких электронных компонентов и нескольких единиц измерения. При проверке проводов динамиков или чего-либо еще в автомобиле вам нужно настроить мультиметр на постоянное напряжение.

Подсоедините положительный (красный) и отрицательный (черный) измерительные провода и выполните следующие действия.

1. Отключить все компоненты

Прежде чем что-либо тестировать, убедитесь, что все компоненты динамиков отключены от вашей звуковой системы. Это необходимо для обеспечения вашей безопасности от поражения электрическим током.

Лучше всего сфотографировать звуковую систему перед отсоединением любого из ее компонентов. Это изображение затем используется в качестве руководства при обратном соединении компонентов, чтобы вы не допустили ошибок.

2. Подсоедините провода к проводам динамиков

От разъемов динамиков идут два провода. Часто эти провода неразличимы, поэтому вы не знаете, какой из них положительный или отрицательный.

Теперь вам нужно подключить отрицательный и положительный выводы мультиметра к каждому из проводов. Вы подключаете положительный красный провод к одному проводу, подключаете отрицательный черный провод к другому и проверяете показания мультиметра. Здесь вы принимаете решение.

3. Проверка положительных или отрицательных показаний

Если положительный вывод подсоединен к положительному проводу, а отрицательный вывод одинаково подсоединен к отрицательному проводу, цифровой мультиметр показывает положительное показание.

С другой стороны, если положительный провод подсоединить к отрицательному проводу, а отрицательный — к положительному, мультиметр покажет отрицательное значение.

Slideplayer

В любом случае вы знаете, какой провод положительный, а какой отрицательный. Затем вы помечаете их соответствующим образом, чтобы в следующий раз вы захотели установить с ними связь.

При размещении проводов на проводах использование зажимов типа «крокодил» упрощает весь процесс. Лента также полезна для маркировки проводов.

4. Подсоедините компоненты обратно к аудиосистеме

После соответствующей маркировки проводов как положительных и отрицательных, вы снова подключите все компоненты динамиков обратно к аудиосистеме. Фотография, которую вы ранее сделали, может оказаться полезной здесь.

Как упоминалось ранее, есть и другие способы проверить положительный и отрицательный провода на динамиках.

Проверка полярности с помощью батареи

Провода динамиков можно проверить, просто используя низковольтную батарею. Здесь вы отмечаете положительные и отрицательные точки на батарее, которую хотите использовать, и подключаете провода от динамиков к каждой из них.

Если диффузор динамика выдвигается, положительный и отрицательный провода подключены правильно. Если конус вдавливается, то провода перепутаны.

В любом случае вы также знаете, какой провод или клемма является положительной или отрицательной. Если вам непонятно, это видео поможет пролить свет.

Проверка с использованием цветовых кодов

Еще один способ определить полярность динамика — использовать соответствующую цветовую маркировку провода.

Положительный провод обычно имеет красное покрытие, а отрицательный — черный. Однако это не всегда так, поскольку они могут быть перепутаны или просто покрыты одним и тем же цветом. Проверьте руководство пользователя, если это новый динамик.

Этот метод не всегда работает.

Заключение

Определение полярности проводов ваших динамиков не является крепким орешком. Вы просто проверяете цветовые коды и, если их нет, вы проверяете движение конусов динамиков с помощью батареи или показания с помощью мультиметра.

Какой бы метод вы ни использовали, правильное подключение гарантирует наилучшее качество звука, которое вы можете получить от своей звуковой системы.

Часто задаваемые вопросы

Как узнать, какой провод динамика положительный, а какой отрицательный?

Чтобы узнать, какой провод динамика положительный, а какой отрицательный, вы либо используете цветовые коды, либо проверяете полярность с помощью мультиметра. Положительное показание мультиметра означает, что выводы подключены к соответствующим проводам. То есть отрицательный черный щуп подключается к отрицательному проводу динамика и наоборот.

Как узнать, правильная ли полярность динамика?

Чтобы определить правильную полярность динамиков, подсоедините выводы мультиметра к двум клеммам динамиков и дождитесь показаний. Положительное значение означает, что полярность динамика правильная.

Как узнать, подключены ли мои динамики наоборот?

Чтобы узнать, подключен ли ваш динамик наоборот, подсоедините выводы мультиметра к каждому проводу от клемм динамика. Отрицательное показание мультиметра означает, что динамики подключены наоборот.

Что означают A и B на динамиках?

При использовании A/V-ресиверов динамики A и B служат разными выходными аудиоканалами с подключенными к ним разными наборами динамиков. Вы либо воспроизводите звук через динамики на канале А, либо воспроизводите через динамики на канале В, либо воспроизводите через оба канала.

Как узнать, какой динамик левый, а какой правый?

Чтобы определить, какой динамик левый или правый, лучше всего провести звуковой тест. Вы воспроизводите тестовый звук через динамики и слушаете, откуда поступают соответствующие аудиовыходы.

Как отличить отрицательные и положительные провода

Отрицательные и положительные провода: как отличить отрицательные и положительные провода

Фото: sturti / E+ / Getty Images

Подсветка

• Цветные оболочки на проводах определяют их.

• Для питания переменного и постоянного тока используются разные цвета проводов.

• Положительные провода в современных розетках, скорее всего, будут иметь черную, красную и синюю оболочки. Отрицательные провода, скорее всего, будут иметь белую оболочку.

• Вы также можете использовать мультиметр для проверки положительных и отрицательных проводов.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Проекты электропроводки могут пугать среднего домовладельца, но это не обязательно. Хотя все электромонтажные работы сопряжены с определенным риском, вы можете безопасно выполнить несколько основных работ по электромонтажу самостоятельно, имея подходящие инструменты и соответствующие знания. Например, когда вы хотите повесить потолочный вентилятор , чтобы летом было прохладнее, понимание того, как отличить отрицательные и положительные провода, является одной из самых важных частей задачи.

Часто можно отличить положительные и отрицательные провода, просто взглянув на цвет оболочки кабеля, защищающей провод. Вы также можете развернуть инструменты, которые измеряют ток, проходящий через провод. В первую очередь мы обсудим провода переменного тока, так как это наиболее распространенные типы проводов, которые вы можете встретить в своем доме.

Безопасно ли открывать домашнюю электропроводку?

Фото: wattanaphob / iStock / Getty Images Plus / Getty Images

Вы должны отвинтить и снять защитные крышки на розетке или настенной розетке, чтобы увидеть провода за ними. Однако даже не смотрите на эти провода, пока не отключил автоматический выключатель , который подает питание на провода.

После того, как вы выключите автоматический выключатель , , используйте мультиметр для проверки розетки или проводов. Если ток все еще идет через розетку или провода, нужно еще раз проверить автоматический выключатель. Случается путаница, и вы хотите перепроверить, правильно ли помечены вещи.

Примечание. Также рекомендуется надевать электрические перчатки при любых работах с электропроводкой. Опять же, не пытайтесь выполнять какие-либо работы с электричеством, если вы не уверены, что можете сделать это безопасно.

Убедившись, что по проводам больше не течет ток, вы можете дотронуться до них и внимательно осмотреть.

Что означают цвета проводов для розеток или потолочных светильников?

Современная розетка в вашем доме обычно имеет от трех до пяти проводов. В старых домах может быть только два провода.

Положительные провода в современной установке должны иметь черную, красную и синюю оболочки. Минусовой провод будет иметь белую оболочку. Если имеется заземляющий провод, он должен иметь зеленую оболочку кабеля.

Следует отметить, что мы обсуждаем стандартные цвета оболочки кабеля для проводки в США. В других странах используются другие цветовые схемы.

Идентификация плюсовых проводов в сети переменного тока

Если у вас есть несколько плюсовых проводов, выходящих из настенной розетки или розетки, их следует подключать в правильном порядке.

• Черный: Черный (положительный) провод — это основной положительный провод (называемый фазой 1). Используйте его для основного подключения к потолочному вентилятору, розетке или розетке.

• Красный: Красный (положительный) провод — это второй положительный провод (называемый фазой 2). Подключайте его к потолочному вентилятору, розетке или розетке только в том случае, если ему нужен второй положительный провод.

• Синий: Синий (положительный) провод — это третий положительный провод (называемый фазой 3). Используйте его только после подключения черного и красного проводов.

Идентификация заземляющего и отрицательного проводов в сети переменного тока

Белый провод — это отрицательный провод; вы должны подключить его к отрицательному проводу в розетке или потолочном вентиляторе.

Зеленый провод всегда должен подключаться к заземляющему винту или проводу. (Некоторые оболочки заземляющих проводов имеют зеленый цвет с желтыми полосами. )

Белый и зеленый провода — это не одно и то же, и вы не можете соединить их взаимозаменяемо.

Идентификация проводов с помощью мультиметра

Фото: wattanaphob / iStock / Getty Images Plus / Getty Images

Иногда в вашем доме могут быть провода, цветные оболочки которых трудно различить. Мультиметр может измерить положительный и отрицательный провода для вас, когда соответствующий автоматический выключатель находится под напряжением. Может быть разумно использовать мультиметр для проверки проводов, даже если цвета оболочек кабеля чистые, просто для уверенности.

При подключении выводов мультиметра к измеряемому проводу мультиметр должен отображать положительное или отрицательное число. Число представляет собой показание напряжения, а положительный или отрицательный знак соответствует тому, является ли провод положительным или отрицательным.

Различение положительных и отрицательных проводов в источнике постоянного тока

Переменный ток (переменный ток) — это тип питания, используемый в электрических розетках и светильниках в вашем доме.

С переменным током электричество может течь в любом направлении. Это можно сравнить с мощностью постоянного тока (постоянного тока), когда электричество течет только в одном направлении. Питание постоянного тока распространено в устройствах, работающих от аккумуляторов.

Если вы столкнетесь с проводкой от устройства постоянного тока, например, в солнечных элементах или батареях, цвета оболочки проводов будут отличаться от проводов переменного тока.

• Красный: Красный провод положительный.

• Черный: Черный провод отрицательный.

• Белый: Белый провод — это нейтраль или земля.

• Серый: В некоторых схемах подключения постоянного тока используется серый заземляющий провод вместо белого.

Иногда вы можете не увидеть красный провод. Вместо этого у вас может быть два черных провода, один из которых имеет белые полосы. Если это так, сплошной черный провод должен быть положительным, а черно-белый полосатый провод должен быть отрицательным.
