Содержание

Как найти место повреждения кабеля под землей?

Эксплуатация подземных силовых и телекоммуникационных кабелей связана с проведением плановых и ремонтно-восстановительных измерений, а также локализации повреждений в кабельных линиях.

В ходе плановых измерений зачастую проверяют первичные параметры: сопротивление изоляции, шлейфа, асимметрию. Зачастую для этих работ достаточно мостового измерителя.

Ремонтно-восстановительные работы – это более трудоемкий процесс, требующий хорошей подготовки специалистов и широкого спектра оборудования. Локализация дефекта требует выполнения следующих действий:

  • Определение наличия дефекта и его идентификация (вода в кабеле, обрыв пары или жилы, повреждение изоляции, короткое замыкание, переходные наводки, шумы, перепутанные пары, параллельные отводы и др.)

  • Определение расстояния до дефекта (при помощи мостового или рефлектометрического метода).

  • Локализация повреждения на местности при помощи трассодефектоискателей или кабельных локаторов.

Определение наличия дефекта в кабеле и его идентификация

Чаще всего для определения наличия повреждения и идентификации его типа применяются те же измерения, что и в ходе плановых измерений. Для проведения таких измерений используются кабельные мосты, мегомметры, измерители сопротивления заземления.

Однако в ряде случаев имеют место множественные дефекты (несколько разнотипных дефектов одновременно). В этом случае сложно определить, какое из них вносит наибольший вклад, так как они маскируют друг друга. Для определения таких неисправностей требуется не только измерение первичных параметров кабеля, но и вторичных: перекрестных наводок, наведенных шумов, затухания и т.д. В таких случаях ремонтная бригада должна быть оснащена несколькими приборами: кабельный мост, мегомметр, анализатор шумов и помех, измеритель затухания. Существуют, конечно, и комплексные анализаторы, которые совмещают в одном корпусе множество функций. Так, для работы с абонентскими телефонными линиями в последнее время часто используются кабельные анализаторы Greenlee SideKick Plus, Riser Bond 6000DSL и др.

Они позволяют измерить все первичные и вторичные параметры кабельной линии, подать тональный сигнал для идентификации пары на обратном конце, локализовать повреждение рефлектометрическим и мостовым методом и даже проанализировать качество ADSL/VDSL канала, сымитировав абонентский модем.

Определение расстояния до места повреждения кабеля под землей

Определение расстояния до дефекта производится одним из двух методов – рефлектометрическим (при помощи рефлектометров) и мостовым (при помощи кабельных мостов). Эти методы имеют существенные различия.

Кабельные мосты выполняют локализацию повреждения по сопротивлению и емкости кабеля. В ходе измерения они используют вспомогательные (заведомо исправные) жилы или пары кабеля, что позволяет измерить сопротивление (емкость) исправной пары, сравнить эти показания с аналогичными значениями на поврежденной паре и определить расстояние до дефекта. В ходе измерений они чаще всего используют напряжение 180В - 500В, что позволяет определить даже незначительные повреждения изоляции кабеля.

Кабельные рефлектометры посылают в пару импульс амплитудой примерно 20В (ширина импульса регулируется в зависимости от длины линии) и по форме и задержке отраженных от неоднородностей (дефектов) импульсов определяется тип повреждения и расстояние до него. Этот метод не позволит определить незначительные повреждения изоляции, зато с легкостью обнаружит перепутанные пары, параллельные отводы, пупиновские катушки и др.

Для повышения эффективности эти методы все чаще совмещают в одном корпусе прибора. В таком исполнении, например, представлены приборы ИРК-ПРО Альфа и КБ Связь Сова. Такие функции имеют и описанные выше анализаторы SideKick Plus и Riser Bond 6000DSL.

Следует заметить, что точность определения расстояния до дефекта прибором и точность локализации повреждения в кабеле – это разные вещи. Ведь измеренное расстояние еще нужно точно отмерять, а это весьма непростая задача, учитывая запасы кабеля на муфтах, неравномерность глубины залегания кабеля и др. Кроме того, большую погрешность вносят неточно введенные погонные значения сопротивления и емкости или коэффициент распространения (а они постоянно изменяются в ходе эксплуатации).

Локализация повреждения на местности

После того, как приблизительное расстояние до повреждения известно, к поврежденной паре подключается генератор трассоискателя или кабельного локатора и начинается трассировка кабеля. Трассировать и искать дефект поврежденного кабеля лучше начинать на расстоянии 200-300 метров от определенного кабельным мостом или рефлектометром места дефекта, от ближайшей муфты, кабельного ящика или другого места, расположение которого точно известно. Причем если трассировка начинается от кабельного шкафа или ящика, генератор нужно установить в этом месте.

Трассировку и локализацию дефектов можно производить параллельно или последовательно. В первом случае сначала «отбивается» трасса при помощи трассоискателя, после этого производится локация повреждения при помощи кабельного локатора. Во втором случае трассировка и локализация повреждений ведется одновременно: один специалист производит трассировку линии, другой – локализацию повреждений. Для таких случаев существуют приборы с одним генератором, но двумя приемниками, например Поиск-310Д-2М (2).

Существуют также приборы, совмещающие не только средства поиска и локализации повреждений, но и средства предварительной диагностики и определение расстояния до повреждения. Среди них можно выделить прибор ToneRanger от компании Greenlee. К его преимуществам можно отнести:

  • Высокая точность локализации повреждения

  • Отсутствие зависимости результатов диагностики от длины и температуры кабеля, разности сечения жил различных участков, количества участков, наличие воды в кабеле и муфтах

  • Измерение таких параметров как:

  • Сопротивление изоляции

  • Сопротивление шлейфа

  • Емкость

  • Определение расстояния до повреждения

  • Локализация повреждений:

  • Пониженное сопротивление изоляции

  • Короткое замыкание

  • Обрыв

  • Перепутанные пары

  • Идентификация пар кабеля

  • В ходе измерений не осуществляет влияния на передачу информации в соседних DSL линиях

  • Всепогодное вибро- и ударопрочное исполнение

Трассировка кабеля подробно описана в разделе «Трассировка и идентификация инженерных коммуникаций (кабели, трубопроводы и т.д.)», поэтому не будем на ней останавливаться тут. Уже в ходе трассировки можно локализовать некоторые повреждения кабеля, такие как обрыв или короткое замыкание пары.

Локализация повреждений изоляции кабеля, как говорилось выше, производится при помощи кабельного локатора. Составными его частями являются контактные штыри (или, как изображено на рисунке - А-образная рама) и генератор сигнала.

Генератор подключается к линии и подает в нее импульсы высокого напряжения. Локализация выполняется с помощью контактных штырей или А-образной рамы с индикаторами. А-рама состоит из двух соединённых между собой контактных штырей, измеряющих разность потенциалов в точке, находя место утечки тока в землю. Определение точки утечки выполняется после отсоединения кабеля от штатного заземления. Заземлённый генератор подсоединяют к экрану или жиле кабеля, создавая условия для возвращения «стёкшего» тока путём наименьшего сопротивления.

Контактные штыри или А-раму передвигают параллельно кабельной линии (над ней), в сторону предполагаемого повреждения, периодически втыкая в землю, сверяя показания индикаторов.

В зависимости от места нахождения дефекта по отношению к А-раме (контактным штырям) и генератору, показания вольтметра колеблются вправо или влево от нуля (плюс и минус соответственно). Смещение индикатора на шкалу плюс указывает, что повреждение кабеля находится между А-рамой и концом кабеля, а смещение на минус, что прибор находится между генератором и А-рамой. Перемещением А-рамы по направлению к повреждению определяется место, в котором индикатор покажет обратное направление. Повернув раму на 90 градусов, двигаясь в сторону дефекта необходимо найти следующую точку, в которой индикатор покажет обратное направление. Если стрелка находится посредине «0» – это значит, что повреждение изоляции находится непосредственно между точками соприкосновения с землей (А-рамы). Эта точка – цель поиска.

При локализации повреждений показания приёмника могут изменяться в зависимости от глубины залегания кабеля, неоднородности почвы (сухая или влажная, песок или глина) и присутствия металлических предметов непосредственно возле линии. Чтобы не отвлекаться на поиск подобных «неполадок», необходимо учесть следующее:

  • возле повреждения показания индикатора меняются резко в одной точке;

  • величина максимальных показаний индикатора должна соотноситься с величиной сопротивления повреждения;

  • утечку можно проверить «на минимум», воткнув штыри на большей удалённости друг от друга (если рядом несколько повреждений, этот способ не подходит).

Выводы

Станет ли процесс локализации повреждений кабелей под землей чрезмерно затратным или нет, в равной степени зависит от профессионализма ремонтной бригады, и возможностей импульсного локатора и качества его исполнения. В этом случае пословица: «Скупой платит дважды», приобретает особую актуальность.




См. также:

Как найти кабель под землей?

Как найти кабель в земле?

В начале нового строительства перед застройщиками возникает задача найти коммуникации, проложенные в месте планируемой стройки, чтобы не повредить их.

Почему мы?

  • Умеренные цены при высоком качестве
  • Выезд в день обращения
  • Работаем по всей России
  • Полный цикл работ от поиска и определения места утечки до восстановительно строительно-монтажных работ «под ключ»
  • Использование передовых технологий и оборудования
  • Опыт работы специалистов больше 10 лет

Наибольшие трудности такого вида поиска возникают в условия плотной городской застройки, например, в Москве или в старинных исторических городах и центрах.

При рытье котлована под новое здание или длинного рва под магистральные силовые кабели электроснабжения или телефонной сети строителям приходится пересекать множество проложенных ранее в земле кабельных трасс или каналов.

Теоретически все проложенные в земле кабели, трубопроводы и прочие средства инженерных коммуникаций должны быть отображены в документации местных электросетей, в городском водоканале и жилищно-коммунальных организациях. Это может быть архивная или рабочая документация. Но гарантии, что все изменения при прокладках кабелей и коммуникаций, особенно при их срочных ремонтах, были в документацию внесены, дать никто не может.

Последствия обрыва силового высоковольтного кабеля ковшом экскаватора, скрепера или буром буровой установки – это не только обесточенные промышленные предприятия, жилые дома, школы и больницы. Это возможное травмирование машиниста буровой машины или станка, водителя скрепера, подсобных рабочих. В некоторых случаях возможен и смертельный исход такого обрыва. Не говоря уже о поломках использованной специальной техники.

Еще одна причина найти кабель под землей – это поиск аварийного места. Например, кабель местного электроснабжения получил тепловой пробой внутренней изоляции от перегрузки. Факт повреждения зафиксировала автоматика защиты и отключила его. Требуется найти и локализовать место пробоя. Если определить под землей дефект с точностью до одного метра, то откопать часть кабеля на достаточно большой глубине можно будет быстро.

Методы поиска, измерительные и индикаторные приборы

Поиск кабеля или трубы под толщей земли – дело непростое и требует аккуратности, тщательности, профессиональных знаний и оснащенности точным и надежным оборудованием.

Электромагнитный метод трассоискания является одним из наиболее часто используемых при поисках повреждений на кабельных линиях. Его еще называют индукционным.

Для поиска используется электрическая проводимость кабеля и/или его защитной брони. Из физики известно, что любой проводник, по которому течет переменный электрический ток, образует вокруг себя переменное электромагнитное поле.

В поверхностном проводящем слое кабеля вихревой ток возбуждают электромагнитной катушкой, по которой пропускают ток большой величины. Возбужденный в кабеле ток тоже образует электромагнитное поле, которое принимает вторая катушка в приборе, имеющая большое число витков.

После обработки полученного сигнала оператору выводится глубина и место залегания кабеля, трубопровода, стальной арматуры и пр.

Георадарный метод. Его суть в том, что для того, чтобы найти кабель в земле в толщу грунта передающая антенна геолокатора излучает мощные радиочастотные импульсы. Распространяясь в земле, радиоволна встречает неоднородность диэлектрических характеристик, от которой отражается и попадает в приемную антенну. В электронной части приемника сигнал проходит обработку. Результаты обработки отображаются на экране и дают возможность обнаружить кабель, глубину его прокладки, направление трассы и пр. информацию.

ИК- термография. Используется инфракрасное излучение кабеля, по которому течет электрический ток. Прибор фиксирует разницу в несколько градусов между холодным грунтом и чуть теплой оплеткой или броней на поверхности кабеля.

Есть и другие методы, и приборы для поиска кабелей, но они используются реже.

Возможности компании «Инженерные Изыскания»

Все эти и многие другие работы по поиску коммуникаций в грунте и в толще бетонных или кирпичных стен объединяются под одним специальным термином – «инженерные изыскания». Наша компания носит одноименное название – «Инженерные Изыскания» и имеет свой офис, расположенный в Москве.

Мы оказываем организациям и частным лицам множество специфических видов услуг. Среди них большой популярностью пользуются такие работы:

  • поиск проложенных в земле различных коммуникаций – кабелей силовых и слаботочных, трубопроводов горячей и холодной воды, газовых и канализационных труб, с фиксацией места их расположения;
  • диагностика состояния коммуникационных инженерных сетей;
  • обнаружение мест утечек воды или электричества;
  • оперативное устранение течей и причин их вызвавших;
  • проведение проверок состояния любых коммунальных инженерных сетей по желанию клиента;
  • составление и передача заказчику экспертного заключения по результатам проверки с нашими рекомендациями о мерах дальнейшей эксплуатации объекта;
  • проведение качественного ремонта конструктивных элементов трубопроводов любого назначения и сложности и многое другое.

Источник: http://te4b.ru/stati/kak-nayti-kabel-v-zemle/

Как найти кабель под землей без напряжения

Существуют разнообразные способы, позволяющие найти поврежденный проводКак найти обрыв провода в стене интересно многим. Бытовыми электрическими приборами пользуются все и даже те, кто ничего не смыслит в электронике. И когда дома вдруг гаснет свет, ощущается, что жизнь закончена, так как человек лишается условий, к которым привык. Вот почему в таких ситуациях каждому из нас, полезно будет узнать, как найти обрыв проводки в стенке, тем более, что для этого совершенно не надо вызывать мастера.

Даже если дома отсутствует прибор для определения электропроводки в стене, есть способы, которые помогут найти обрыв самостоятельно.

При выявлении неисправности необходимо сразу же принять меры по выяснению причины повреждения и поиску примерного места дефекта электросетей

Обычно поиск кабеля своими руками проводят в следующих ситуациях:

  1. Монтаж выключателя освещения или розеток, чтобы проделать отверстие в стенке или забить гвоздь, не боясь травмироваться.
  2. Если произошло короткое замыкание, что опасно для человека, так как может спровоцировать пожар, поэтому важно определить в каком месте произошел обрыв кабельной линии.
  3. Когда проводится ремонт или перепланировка квартирного помещения. При демонтаже или постройке перегородок, а также при смене расположения дверей. В такой ситуации необходимо знать, как найти электропроводку в стенке без прибора обнаружения, это даст возможность избежать повреждения электрического кабеля.
  4. При заселении в приобретенные апартаменты. Чтобы выявить, где располагаются существующие электрокоммуникации, если нет документации с планов их монтажа.

Проверка коммуникаций важна, так как удар током может привести к смерти.

Как провести поиск кабеля в пучке при помощи прибора

Определение кабеля в пучке при помощи индикаторной отвертки невозможно. Найти электропровод, который находится не под электронапряжением, поможет сигнализатор Е-121 который электрики именуют «дятлом», искатель актуальный. Им так просто пользоваться, что справится даже новичок в данном вопросе. Однако таким прибором можно выявить не только места расположения электропроводов, но и где случился обрыв. Глубина его воздействия доходит до 70 мм. Этого вполне хватит, чтобы обнаружить обрыв кабеля за стеной из листов ГКЛ.

В отношении стоимости и качества устройство можно назвать лучшим российским аппаратом для поиска скрытой электропроводки напряжения.

У сигнализатора MS, который производится в Китае много моделей, но у нас популярно устройство MS-18. Особенностью детектора электропроводки производства Китай является высочайшая чувствительность к металлам, поэтому прибор качественно реагируют и на ТПЖ, и на болты, и даже на арматуру в стенах.

Однако приловчившись можно слышать различие в силе сигнала. Подбирая любую разновидность MS, надо учитывать, что на электрокабель в оболочке из фольги прибор реакции не даст.

Среди электриков эти искатели не очень востребованы, а для применения в квартире отличный вариант, в особенности, если учесть доступную стоимость.

Также можно купить приборы производителей Европы:

  • GVD-504A;
  • Бош DMF 10 zoom;
  • GVT-92;
  • GVD-503;
  • VP-440.

Этими приборами пользуются для выявления, скрытого провода и для анализа его состояния высокопрофессиональные электрики. От приборов, выпущенных в Китае, они отличаются качеством сборки, аккуратными размерами и красивым дизайном. Принцип функционирования примерно такой же, но цена выше, тем более, если приобретать для разового применения.

Точное определение места обрыва кабеля

Высокая стоимость приборов – это одна из причин, по которой не профессионалы, интересуются, как найти электропровод в стенке без специального устройства и часто предпочитают пользоваться дедовским проверенным годами способом разрешения данной проблемы.

Ведь раньше при выявлении электропроводки в стенке не пользовались специальными приборами, проводя отыскание электрической сети под штукатуркой и обоями не опасным для человека способом.

Таких методов, которые позволяют отыскать скрытую электропроводку в стенке без специальных аппаратов, есть несколько.

https://www..com/watch?v=1At8s4tAWNA

При повреждении кабельной линии определяют предварительно зону повреждения, а затем уточняют и выявляют место повреждения

Каждый метод может обеспечить различный уровень точности:

  1. Зрительное выявление электротрассы. Этот метод подходит для стенок из бетона или кирпича, поклеенных обоями, которые при ремонтных, в т.ч. и земляных работах снимают, это дает возможность без проблем найти штробу, куда традиционно укладывают электропровода. Так как при штроблении нарушается целостность стены и даже после заделывания места, где оно осуществлялось, будет видно. Если стенка покрыт штукатуркой или шпаклевкой под обойный материал, то зрительно обнаружить электропровод будет не реально.
  2. Воспользовавшись радиоприемником. Данный метод электрики советуют новичкам, которых интересует, как определить где проходит электропроводка в стенке. Причём для этой цели понадобится самый обыкновенный, настроенный на среднюю частоту радиоприемник. Под приятное звучание его нужно водить вдоль стенки, следя за звуками, где затрещит там проходит провод.
  3. Микрофон, который подключен к магнитофону, может стать альтернативой радиоприёмнику. Работать с ним нужно, как с приемником, появление потрескивания будет говорить об обнаружении скрытой электропроводки.

Внимание! При помощи радиоприемника или микрофона можно проверить и обнаружить электропроводку в стенке с погрешностью 150–200 мм. Поэтому при работах верно будет немного отступить, чтобы предотвратить удар током и такая страховка будет кстати.

Что такое прожиг кабеля

Прожиг электрокабеля – это процесс преобразования спецприборами 1-фазных, с высоки ОМом повреждений на изоляции кабелей в 3-фазные, 2-фазные с низким ОМом с образованием в месте прорыва целостности моста из металла. В идеале при прожиге электрокабеля можно достичь электрозамыкания ТПЖ на ТПЖ, что позволит легче выявить место обрыва.

Для прожига электрокабеля применяют:

  • Прожигающие установки;
  • Аппараты;
  • Прочие приборы.

Установка АИП предназначается для выполнения испытаний прочности изолирующей оболочки силового электрокабеля и твердого диэлектрика, при помощи выпрямленного электронапряжения, переменного электронапряжения и предварительного прожига прорванной изоляции силовых электрокабелей.

В ситуации образования повреждений в муфтах или же закрывающихся пробоев изоляционного слоя, становится малой величина пробивного электронапряжения прожигающих блоков.

Методика с применением АИП-70 позволяет увеличить электронапряжение до состояния обрыва и при этом сократить уровень сопротивления до значения, при котором будет можно применить наиболее мощный прожигающий блок.

Действие прибора для поиска кабеля под землей

Обнаружить прорыв в электрокабеле позволит акустический метод, благодаря чему создается в месте обрыва электроразряд с помощью генератора высоковольтных импульсов. В области прорыва или замыкания можно услышать колебания звука определенной частотности.

Цифровой трассоискатель умеет точно определять глубину залегания и ток в коммуникациях, позволяет находить повреждения изоляции

Качество звука зависит от:

  • Вида земли;
  • Расстояния от поверхности до кабеля;
  • Типа дефекта.

Обязательным условием для работы метода является увеличение значения переходного сопротивления в 40 Ом. Методика основывается на пропуске по электрокабелю тока, который вырабатывает генератор. Он создает между 2-мя идущими под землей точками разность потенциалов, о которой судим по утеканию электротока в области прорыва. Чтобы найти точку с низким сопротивлением изолирующего материала, контакты зонды ставятся таким образом – первый ровно над проходящим электропроводником, второй под углом 900 в 100 см от первого.

Точка, в которой электрокабель оборван, присутствует под первым штырём, при условии, что сигнал будет на максимуме.

Индукционный способ точно выявляет область прорыва, но использование связано с прожигом электрокабеля. При большом переходном сопротивлении нужно сократить его величину посредством прожига, применяя спецустройства, к примеру, установку, прожигающую электрокабель ВУПК-03-25.

Методика основана на пропуске по ТПЖ тока с высочайшей частотой, который формирует электромагнитное поле над проводами. В зонах механических дефектов линии, проводя специальной рамкой, звук будет меняться. Так, отсутствие звука сигнализирует, что имеется прорыв. Работать надо в наушниках.

Так можно обнаружить, где поврежден телефонный или другой кабель в результате земельных работ или по другой причине.

Источник: https://faneraosb1.com/kak-nayti-kabel-pod-zemley-bez-napryazheniya/

Как найти место повреждения кабеля под землей?

Эксплуатация подземных силовых и телекоммуникационных кабелей связана с проведением плановых и ремонтно-восстановительных измерений, а также локализации повреждений в кабельных линиях.

В ходе плановых измерений зачастую проверяют первичные параметры: сопротивление изоляции, шлейфа, асимметрию. Зачастую для этих работ достаточно мостового измерителя.

Ремонтно-восстановительные работы – это более трудоемкий процесс, требующий хорошей подготовки специалистов и широкого спектра оборудования. Локализация дефекта требует выполнения следующих действий:

  • Определение наличия дефекта и его идентификация (вода в кабеле, обрыв пары или жилы, повреждение изоляции, короткое замыкание, переходные наводки, шумы, перепутанные пары, параллельные отводы и др.)
  • Определение расстояния до дефекта (при помощи мостового или рефлектометрического метода).
  • Локализация повреждения на местности при помощи трассодефектоискателей или кабельных локаторов.

Определение наличия дефекта в кабеле и его идентификация

Чаще всего для определения наличия повреждения и идентификации его типа применяются те же измерения, что и в ходе плановых измерений. Для проведения таких измерений используются кабельные мосты, мегомметры, измерители сопротивления заземления.

Однако в ряде случаев имеют место множественные дефекты (несколько разнотипных дефектов одновременно). В этом случае сложно определить, какое из них вносит наибольший вклад, так как они маскируют друг друга. Для определения таких неисправностей требуется не только измерение первичных параметров кабеля, но и вторичных: перекрестных наводок, наведенных шумов, затухания и т.д.

В таких случаях ремонтная бригада должна быть оснащена несколькими приборами: кабельный мост, мегомметр, анализатор шумов и помех, измеритель затухания. Существуют, конечно, и комплексные анализаторы, которые совмещают в одном корпусе множество функций.

Так, для работы с абонентскими телефонными линиями в последнее время часто используются кабельные анализаторы Greenlee SideKick Plus, Riser Bond 6000DSL и др.

Они позволяют измерить все первичные и вторичные параметры кабельной линии, подать тональный сигнал для идентификации пары на обратном конце, локализовать повреждение рефлектометрическим и мостовым методом и даже проанализировать качество ADSL/VDSL канала, сымитировав абонентский модем.

Определение расстояния до места повреждения кабеля под землей

Определение расстояния до дефекта производится одним из двух методов – рефлектометрическим (при помощи рефлектометров) и мостовым (при помощи кабельных мостов). Эти методы имеют существенные различия.

Кабельные мосты выполняют локализацию повреждения по сопротивлению и емкости кабеля. В ходе измерения они используют вспомогательные (заведомо исправные) жилы или пары кабеля, что позволяет измерить сопротивление (емкость) исправной пары, сравнить эти показания с аналогичными значениями на поврежденной паре и определить расстояние до дефекта. В ходе измерений они чаще всего используют напряжение 180В — 500В, что позволяет определить даже незначительные повреждения изоляции кабеля.

Кабельные рефлектометры посылают в пару импульс амплитудой примерно 20В (ширина импульса регулируется в зависимости от длины линии) и по форме и задержке отраженных от неоднородностей (дефектов) импульсов определяется тип повреждения и расстояние до него. Этот метод не позволит определить незначительные повреждения изоляции, зато с легкостью обнаружит перепутанные пары, параллельные отводы, пупиновские катушки и др.

Для повышения эффективности эти методы все чаще совмещают в одном корпусе прибора. В таком исполнении, например, представлены приборы ИРК-ПРО Альфа и КБ Связь Сова. Такие функции имеют и описанные выше анализаторы SideKick Plus и Riser Bond 6000DSL.

Следует заметить, что точность определения расстояния до дефекта прибором и точность локализации повреждения в кабеле – это разные вещи. Ведь измеренное расстояние еще нужно точно отмерять, а это весьма непростая задача, учитывая запасы кабеля на муфтах, неравномерность глубины залегания кабеля и др. Кроме того, большую погрешность вносят неточно введенные погонные значения сопротивления и емкости или коэффициент распространения (а они постоянно изменяются в ходе эксплуатации).

Локализация повреждения на местности

После того, как приблизительное расстояние до повреждения известно, к поврежденной паре подключается генератор трассоискателя или кабельного локатора и начинается трассировка кабеля. Трассировать и искать дефект поврежденного кабеля лучше начинать на расстоянии 200-300 метров от определенного кабельным мостом или рефлектометром места дефекта, от ближайшей муфты, кабельного ящика или другого места, расположение которого точно известно. Причем если трассировка начинается от кабельного шкафа или ящика, генератор нужно установить в этом месте.

Трассировку и локализацию дефектов можно производить параллельно или последовательно. В первом случае сначала «отбивается» трасса при помощи трассоискателя, после этого производится локация повреждения при помощи кабельного локатора.

Во втором случае трассировка и локализация повреждений ведется одновременно: один специалист производит трассировку линии, другой – локализацию повреждений. Для таких случаев существуют приборы с одним генератором, но двумя приемниками, например Поиск-310Д-2М (2).

Существуют также приборы, совмещающие не только средства поиска и локализации повреждений, но и средства предварительной диагностики и определение расстояния до повреждения. Среди них можно выделить прибор ToneRanger от компании Greenlee. К его преимуществам можно отнести:

  • Высокая точность локализации повреждения
  • Отсутствие зависимости результатов диагностики от длины и температуры кабеля, разности сечения жил различных участков, количества участков, наличие воды в кабеле и муфтах
  • Измерение таких параметров как:
  • Сопротивление изоляции
  • Сопротивление шлейфа
  • Емкость
  • Определение расстояния до повреждения
  • Локализация повреждений:
  • Пониженное сопротивление изоляции
  • Короткое замыкание
  • Обрыв
  • Перепутанные пары
  • Идентификация пар кабеля
  • В ходе измерений не осуществляет влияния на передачу информации в соседних DSL линиях
  • Всепогодное вибро- и ударопрочное исполнение

Трассировка кабеля подробно описана в разделе «Трассировка и идентификация инженерных коммуникаций (кабели, трубопроводы и т.д.)», поэтому не будем на ней останавливаться тут. Уже в ходе трассировки можно локализовать некоторые повреждения кабеля, такие как обрыв или короткое замыкание пары.

Локализация повреждений изоляции кабеля, как говорилось выше, производится при помощи кабельного локатора. Составными его частями являются контактные штыри (или, как изображено на рисунке — А-образная рама) и генератор сигнала.

Генератор подключается к линии и подает в нее импульсы высокого напряжения. Локализация выполняется с помощью контактных штырей или А-образной рамы с индикаторами. А-рама состоит из двух соединённых между собой контактных штырей, измеряющих разность потенциалов в точке, находя место утечки тока в землю.

Определение точки утечки выполняется после отсоединения кабеля от штатного заземления. Заземлённый генератор подсоединяют к экрану или жиле кабеля, создавая условия для возвращения «стёкшего» тока путём наименьшего сопротивления.

Контактные штыри или А-раму передвигают параллельно кабельной линии (над ней), в сторону предполагаемого повреждения, периодически втыкая в землю, сверяя показания индикаторов.

В зависимости от места нахождения дефекта по отношению к А-раме (контактным штырям) и генератору, показания вольтметра колеблются вправо или влево от нуля (плюс и минус соответственно). Смещение индикатора на шкалу плюс указывает, что повреждение кабеля находится между А-рамой и концом кабеля, а смещение на минус, что прибор находится между генератором и А-рамой.

Перемещением А-рамы по направлению к повреждению определяется место, в котором индикатор покажет обратное направление. Повернув раму на 90 градусов, двигаясь в сторону дефекта необходимо найти следующую точку, в которой индикатор покажет обратное направление.

Если стрелка находится посредине «0» – это значит, что повреждение изоляции находится непосредственно между точками соприкосновения с землей (А-рамы). Эта точка – цель поиска.

При локализации повреждений показания приёмника могут изменяться в зависимости от глубины залегания кабеля, неоднородности почвы (сухая или влажная, песок или глина) и присутствия металлических предметов непосредственно возле линии. Чтобы не отвлекаться на поиск подобных «неполадок», необходимо учесть следующее:

  • возле повреждения показания индикатора меняются резко в одной точке;
  • величина максимальных показаний индикатора должна соотноситься с величиной сопротивления повреждения;
  • утечку можно проверить «на минимум», воткнув штыри на большей удалённости друг от друга (если рядом несколько повреждений, этот способ не подходит).

Выводы

Станет ли процесс локализации повреждений кабелей под землей чрезмерно затратным или нет, в равной степени зависит от профессионализма ремонтной бригады, и возможностей импульсного локатора и качества его исполнения. В этом случае пословица: «Скупой платит дважды», приобретает особую актуальность.

См. также:

Источник: https://skomplekt.com/kak-najti-mesto-povrezhdenija-kabelja-pod-zemlej/

Как найти кабель под землей без напряжения — Все об электричестве

В некоторых ситуациях скрытая электрическая проводка может представлять собой настоящую проблему – в современных квартирах забить гвоздь в стену, чтобы повесить, к примеру, картину, отнюдь не безопасно.

Связано это с обилием электрических кабелей в стенах и мастеров-дилетантов, которые не уделяют особого внимания правилам прокладки электрических кабелей в жилых помещениях. В этой статье вместе с сайтом stroisovety.

org мы подробно рассмотрим вопрос, как найти проводку в стене – мы изучим как профессиональные способы, так и народные методы поиска скрытых электрических кабелей.

Как найти проводку в стене фото

Как найти проводку в стене: профессиональный подход

С помощью современных электронных приборов поиск проводки в стене отнюдь не является проблемой. Можно даже сказать больше – нынешние электронные устройства способны не только точно определять местоположение электрических кабелей, но и обнаруживать места порывов и даже снимать их параметры.

Существуют разные детекторы данного типа – одни из них рассчитаны на профессиональное использование, а другие предназначены для бытового применения. Одни ищут проводку, залегающую практически на поверхности, а другие глубоко под землей.

Разберемся с некоторыми из них более подробно – вдруг вы решите, что приобретение детектора кабеля будет для вас лучшим вариантом решения вопроса поиска скрытой электропроводки.

  1. Отечественное устройство Е-121 – в народе его называют «дятел». Отличное и недорогое решение, которое взяли на вооружение практически все современные электрики – данный прибор позволяет определить как место прокладки проводов, так и место их порыва. Глубина пробоя данного прибора составляет 5-7м.
  2. Датчик МS китайского производства – здесь имеется множество модификаций, но наиболее востребованной является MS-18. Устройство способно искать не только электропроводку, но и вообще любой металл, скрытый за чем-либо, в чем и основной их недостаток. В панельных домах оно реагирует даже на тонкую арматуру в плитах.
  3. ПОСП-1 – это снова отечественная электроника. Кроме порывов и места залегания кабеля, позволяет определять его характеристики, основываясь на переменном электромагнитном поле, создаваемом любыми проводами.
  4. GVD-504A, GVD-503, GVT-92, VP-440 – это тестеры европейского производства. Используются профессиональными электриками для обнаружения и анализа состояния скрытого электрического кабеля.

    Поиск проводки в стене фото

В принципе, существуют и другие подобные устройства, позволяющие производить поиск и анализировать состояние электрической проводки. Сами понимаете, что их стоимость довольно высока, особенно если говорить о разовом использовании. В этом отношении лучше отдать предпочтение старым и проверенным в работе дедовским способам решения вопроса, как найти скрытую проводку в квартире или доме? О них и поговорим дальше.

Как найти проводку в квартире: способы обнаружения кабеля

Имеются два способа, которые с той или иной степенью точности позволяют решить вопрос, как найти проводку под штукатуркой, не прибегая к помощи специальных электронных приборов? Один из них является визуальным, а второй потребует наличия радиоприемника, работающего на частоте 100кГц. Начнем по порядку.

  1. Визуальный способ определения местоположения скрытой проводки. Здесь следует знать две вещи: во-первых, о стандартном расположении проводов в процессе их укладки и, во-вторых, о том, что в большинстве случаев провода укладываются в штробы, заделать которые невидим0 не получается. С последним все более или менее понятно, и использовать такой способ можно только в случае отсутствия декоративной отделки стен и то не всегда. К примеру, если стены отшпаклеваны или оштукатурены, то визуально найти провода и тем более уж ответить на вопрос, как найти обрыв проводки в стене, не получится. Что касается первого способа, то он хорош в тех случаях, когда на отделанную стену нужно повесить, например, картину – стопроцентную вероятность обнаружения кабеля он не дает. Заключается он в знании стандартной схемы разводки, которая предусматривает исключительно горизонтальное или вертикальное положение провода в стене. Приведу простой пример – по стандартной схеме провод от розетки или выключателя поднимается строго вверх, где дальше идет под потолком к распределительной коробке. Если разводка делалась профессионально, то так оно и есть.
  2. Поиск кабеля с помощью радиоприемника – это довольно простой и в некотором роде даже приятный способ, позволяющий обнаружить не только место прокладки электрического провода, но и решить вопрос, как найти обрыв скрытой проводки? Для этих целей подойдет любой, даже самый примитивный радиоприемник – включаем его, слушаем музыку и перемещаем вдоль стены, обращая внимание на появление шумов и потрескиваний. Скрытая электрическая проводка обязательно проявит себя помехами в виде шипения или потрескивания. Чтобы найти порыв провода таким способом или решить вопрос, как найти короткое замыкание в проводке, достаточно будет вести приемник вдоль обнаруженного кабеля и обращать внимание на поведенческие факторы шумов. Если услышали их изменения, значит это то, что вы ищите. Секретов в этом способе нет никаких – в некотором роде радиоприемник похож на детекторы, которыми пользуются современные электрики. Разница между ними заключается в специализации устройств, а вот принцип работы практически такой же.

    Как найти проводку в квартире фото

Существует и третий способ, доступный владельцам современных смартфонов. Большинство современных телефонов оборудуется так называемым магнитным датчиком, который в паре со специальной программой способен отыскать не только местоположение кабеля, но и наличие в нем порыва.

Подобные приложения разработаны для поиска металлов в земле, но, тем не менее, они отлично реагируют и на проводку в стене, которая обладает своим собственным электромагнитным полем.

Вариант интересный, проверенный (работает), единственный его недостаток – необходимо иметь в своем распоряжении новенький смартфон, оборудованный магнитным датчиком.

Альтернативные поисковые системы

Использовать телефон как металлоискатель, конечно, хорошо, но, опять же, если речь идет о панельном доме, он вряд ли окажет какую-либо существенную помощь – виновником всему будет обилие арматуры в стенах. Существует еще один более приземленный способ обнаружения скрытой электрической проводки и ее порывов – это обычная индикаторная отвертка. На стопроцентный результат здесь рассчитывать также не приходится по одной простой причине – она способна среагировать только на порыв фазы.

Для того чтобы определить место порыва, индикаторную отвертку нужно медленно вести вдоль провода и наблюдать за поведением светодиода – малейшие изменения в свечении укажут на место порыва. Держать отвертку нужно за оголенную металлическую часть – реагируя на статическое напряжение и на изменение электромагнитного поля вокруг провода, светодиод изменяет интенсивность свечения.

К сожалению, если произошел обрыв нуля, такой индикатор окажется бессильным – как вариант, можно просмотреть смену фазировки.

Как найти обрыв скрытой проводки фото

И в заключение темы, как найти проводку в стене или определить порыв в ней, расскажу еще про одну методику. Для ее осуществления нужно уметь пользоваться мультиметром или простейшим тестером. Понадобится обыкновенный полевой транзистор (для этих целей хорошо подходит КП103 или ему подобный).

Его сток и исток подсоединяется к щупам (не важно, какой и куда), а затвор используется в качестве щупа (при необходимости его даже можно удлинить).

Тестер или мультиметр включается в режим измерения сопротивления – щуп ведут вдоль стены или провода, а малейшие изменения сопротивления указывают на место обрыва или местоположение электрического провода.

Как найти обрыв проводки в стене фото

В общем, варианты решения вопроса, как найти проводку в стене, есть, и как оказывается, их довольно много – как говорится, выбирайте на свой вкус, а вернее исходя из своих возможностей и познаний в электротехнике.

Автор статьи Александр Куликов

Источник: https://stroisovety.org/kak-najti-provodku-v-stene/

Как можно обнаружить место повреждения электрического кабеля

По теории вероятности, при наличии большого количества электропроводки, разветвлённой по всем жилым помещениям дома или квартиры, во время ремонта с ней могут случиться неприятные казусы. Вполне вероятен разрыв или повреждение провода в стене – как результат какого-либо внешнего воздействия или заводского брака. Например, таким внешним воздействием может быть сверление стен. В этом случае поиск повреждения кабеля не нужен – определить место обрыва можно по проделанному отверстию.

Источник: https://contur-sb.com/kak-nayti-kabel-pod-zemley-bez-napryazheniya/

Как найти место повреждения кабеля — обзор методик


Повреждения в электрическом кабеле, независимо от того находится он под землей и питает, скажем, трансформаторную подстанцию нескольких жилых домов, или в проводе, проложенном скрытой проводкой в квартире, требуют отыскания и оперативного устранения.  В процессе эксплуатации и на этапе монтажа кабельных линий, проложенных под землей, возникают непредвиденные механические повреждения изоляции и токоведущих жил.

Это может быть связано с нарушением нормальных режимов работы, неаккуратным ведением монтажных работ на других коммуникациях, расположенных в нескольких метрах от места прокладки и не относящихся к линии электроснабжения. В квартире же скрытая проводка зачастую повреждаются при проведении ремонта. Одной из причин, которая объединяет обе ситуации, является дефект кабельно-проводниковой продукции, допущенный на этапе изготовления. Но как бы то ни было, необходимо найти неисправность в линии.

 Как выполнить поиск места повреждения кабеля под землей и в стене, мы расскажем далее, предоставив существующие методики и приборы для обнаружения аварийного участка.

Методики определения повреждения кабеля в земле

Чтобы найти место повреждения кабельной линии, необходимо понимать специфику и методику ведения поиска. Процесс необходимо разделить на два этапа:

  1. Поиск проблемной зоны на всей протяженности линии.
  2. Поиск места аварии на установленном участке трассы.

В виду отличий этих двух этапов, сами методы отыскания различаются и бывают:

  • относительными (дистанционными) – к ним относятся импульсный и петлевой метод;
  • абсолютными (топографическими) – акустический, индукционный и метод шагового напряжения.

Что же, рассмотрим все методы по порядку.

Импульсный метод

Данный способ подразумевает поиск повреждения с помощью рефлектометра. Работы могут проводиться, например, прибором РЕЙС-305, который показан на фото ниже.

Работа прибора основывается на посылании зондирующих импульсов определенной частоты, которые встречая на своем пути препятствие, отражаются и возвращаются обратно к прибору. То есть, прибор располагается с одного конца силового кабеля, что очень удобно и практично. Чтобы вычислить точное расстояние до места повреждения, необходимо воспользоваться следующей формулой:

Где, по формуле, L – длина кабеля от точки присоединения прибора до повреждения, tx – переменная величина количества времени затраченного, чтобы импульс, дошел до места обрыва и обратно. υ – скорость, с которой импульс следует по кабелю (для кабельных линий от 0,4 кВ до 10 кВ равен 160 м/мкс).

Данным способом можно выявить не только обрыв в силовом кабеле, но и короткое замыкание между жилами. Чтобы понять что произошло, обратимся к изображению на экране во время испытаний. Картинки будут такими (слева замыкание, справа обрыв):

Испытания следует проводить на полностью отключенной линии. На видео примере наглядно демонстрируется, как пользоваться искателем места короткого замыкания:

Инструкция по использованию рефлектометра ИСКРА-3М

Метод петли

Данный способ применим при условии, что хотя бы один провод в кабеле остался цел, или рядом пролегает еще один проводник с целыми жилами. Чтобы узнать расстояние до места повреждения петлевым методом, нужно измерить сопротивление жил постоянному току прибором Р333. Это измерительный мост постоянного тока, который выглядит вот так:

Перед началом измерений соединяем конец целой и поврежденной жилы закороткой, другие два конца подключаем по схеме:

Вычислить расстояние до точки, в которой возник обрыв, можно по следующей формуле:

  • R1 — сопротивление, которое подключается к целой жиле;
  • R2 – сопротивление, которое подключается к жиле с обрывом;
  • L – длина кабеля до места повреждения;
  • Lк – длина всего проводника.

Это, пожалуй, один из первых придуманных методов, применяемых для отыскания места повреждения, и используется он исключительно при однофазном и двухфазном замыкании. Постепенно им перестают пользоваться, ввиду его трудоемкости и большой погрешности в измерениях.

Акустический метод

Найти обрыв в кабеле акустическим методом можно, создав в месте повреждения разряд с помощью генератора высоковольтных импульсов (на картинке внизу). В месте обрыва или замыкания появятся колебания звука определенной частоты. Качество прослушивания зависит от вида грунта, расстояния от поверхности до кабельной линии и типа повреждения. Обязательным условием для работы способа является превышение значения переходного сопротивления в 40 Ом.

Пример поиска поврежденной линии акустическим способом предоставлен на видео:

Применение акустического прибора

Метод шагового напряжения

Метод основан на пропускании по кабелю тока, вырабатываемого генератором. Он создает между двумя расположенными в земле точками разность потенциалов, о которой можно судить по утечке тока в месте аварии. Чтобы найти точку с пониженным сопротивлением изоляции, контактные штыри-зонды устанавливаются так – первый ровно над пролегающим проводником, второй под углом 900 в метре от первого.

Точка, в которой кабель поврежден, находится под первым штырем, при условии, что сигнал будет максимальным. Более подробно о шаговом напряжении вы можете узнать из нашей статьи!

Индукционный метод

Способ очень точно определяет места обрыва, однако его применение связано с прожигом кабеля. При большом переходном сопротивлении необходимо уменьшить его величину путем прожига, используя специальные устройства, например, установку прожигающую кабель ВУПК-03-25:

Метод основан на пропускании по жиле тока с высокой частотой, который образует электромагнитное поле над кабельной линии. В местах механических повреждений трассы, проводя приемной рамкой, звук будет изменяться. Таким образом, отсутствие звука говорит об обрыве жилы.

На видео ниже наглядно демонстрируется нахождение аварийного участка прожигом:

Поиск обрыва скрытой проводки в бетонной стене

Место обрыва провода в бетонной стене поможет найти специальный прибор – трассоискатель. Он представляет собой сочетание приемника и генератора. Данный способ можно ассоциировать с индукционным методом в поиске повреждений кабелей под землей.

Итак, определить место обрыва трассоискателем не сложно. Конец провода, в котором есть обрыв, подключают к генератору, который посылает в него импульсы определенной частоты. Проводя рамкой по месту прокладки проводки, в наушниках будет отчетливо слышен звук, который образуется в результате воздействия импульсов. Как только звук пропадет, отметьте это место на стене – это и будет точка повреждения провода.

Отыскать обрыв в фазном проводе также поможет бесконтактный указатель напряжения. Здесь все просто. Ведем прибор по стене до тех пор, пока индикатор наличия напряжения перестанет гореть. Проводим прибором несколько раз по кругу в данной области стены, чтобы убедиться, что мы не ушли с маршрута прохождения проводов. Отсутствие свечения индикации укажет на ориентировочное место обрыва.

В завершение хотелось бы отметить, что трассоискателем и бесконтактным указателем напряжения можно пользоваться для поиска повреждений проводки под штукатуркой или же под гипсокартоном.

Напоследок рекомендуем просмотреть полезное видео по поиску КЗ в проводке:

Определение места короткого замыкания в стене

Вот мы и рассмотрели самые известные методики поиска места повреждения кабеля. Надеемся, информация была для вас полезной и интересной!

Также рекомендуем прочитать:

Источник: https://samelectrik.ru/kak-najti-mesto-povrezhdeniya-kabelya-obzor-metodik.html

Как найти кабель в земле или место повреждения контура заземления

При строительстве дачи или загородного дома обязательно устанавливают контур заземления. Нередки случаи, когда контур заземления уже есть, но проверка его работоспособности не помешает. Или другая ситуация – в земле проложен кабель, и нужно определить, как он проходит.

Немного теории. Контур заземления – это металлическая конструкция, состоящая из вертикальных электродов длиной, как правило, 3 – 5 метров и стальной ленты приваренной к этим электродам. Вертикальные электроды – это арматура или уголок. Общая длина контура равна сумме длин всех электродов.

Вашему вниманию предлагается устройство для проведения различных поисковых мероприятий связанных с залегающим на глубине 0,5 – 1,5 м в земле кабелем. Этот прибор поможет найти кабель в земле, а также определить место повреждения контура заземления. Недостаток прибора в том, что кабель должен быть обесточен.

Устройство состоит из двух блоков. Первый – генератор импульсов тока, второй – приемник импульсов. Импульсы тока от первого блока поступают в контур заземления и создают магнитное поле, а приемник с помощью индуктивного щупа индицирует это поле с помощью звукового сигнализатора, который дублируется светодиодным индикатором в случае проведения поисковых работ в шумном месте.

Схема генератора проверки контура заземления:

Рассмотрим принцип работы. Трансформатор T1 понижает сетевое напряжение до 6,3 В. Вторичные обмотки трансформатора соединены параллельно, что позволяет увеличить потребляемый нагрузкой ток до 15 А. Отечественные трансформаторы ТН серии допускают такую модернизацию. О включении генератора импульсов сообщит своим включением светодиод HL1.

Диодный мост VD1 – VD4 и конденсатор C2 служат для выпрямления и сглаживания напряжения, поступающего на выходные клеммы первого блока, XT1 и XT2. Перед выходом напряжение проходит через прерыватель, собранный на транзисторе VT3. Кстати, транзистор VT3 установлен на теплоотводе с площадью рассевания 100 см2. Мультивибраторы, собранные на DD1.1, DD1.2 (частота импульсов 1 Гц) и DD1.3, DD1.4 (частота импульсов 1 кГц, с возможностью ее регулировки резистором R9), формируют пачки импульсов, поступающие на транзистор VT1, а точнее на его базу. Транзистор VT1 является управляющим для транзистора VT3. Транзистор VT2 контролирует генератор, не позволяя выходному току превысить заданное число, и даже в случае короткого замыкания на выходных зажимах. Транзистор VT2 откроется в том случае, если ток эмиттера транзистора VT3 преодолеет значение 12 А. Резисторы R11 и R12 выступают в роли датчиков тока и соединены параллельно.

Диод VD5 совместно с конденсатором C1 служат для сглаживания пульсаций, возникающих в случае смены нагрузки. Микросхемы DD1 и DD2 питаются напряжением, стабилизированным стабилитроном VD6.

Рекомендуется применять детали указанные ниже. Конденсаторы по возможности применить с наименьшим ТКЕ. Конденсатор C3 – К73, С6 – КМ-5. Клемники XT1, XT2 любые, желательно с возможностью подключения кабелей с сечением не меньше 6 мм2. Диоды VD1 – VD4 тоже любые, рассчитанные на ток не менее 10 А. VD5 на ток не менее 0,1 А. Резистор R9 – подстроечный – СП3-19а, СП3-19б или импортный аналог. Резисторы R11, R12 – C5-16, можно сделать их самостоятельно из нихромовой проволоки диаметром 1мм и больше, сопротивлением 0,05 Ом.

Схема приемника для поиска места повреждения контура заземления:

Катушка L1 индуктивного щупа подключена экранированным проводом посредством разъема XW1 к входу селективного усилителя на операционном усилителе DA1. Вторая часть на ОУ DA2 аналогична первой. Усилитель нужно настроить на частоту генератора импульсов – 1 кГц, делается это при помощи подстроечных резисторов R6, R10. Сигнал, поступивший из усилителя, проходит еще две стадии усиления на транзисторах VT1, VT2 и VT3, а затем поступает на пьезоизлучатель HA1. Дублером в качестве световой сигнализации служит светодиод HL1, он подключен к транзистору VT1 и во время приема сигнала вспыхивает.

В зависимости от того, на какой глубине находится контур заземления или лежит кабель в земле выставляется чувствительность приемника. Регулятором выступает переменный резистор R12, для удобства можно использовать резистор, совмещенный с выключателем. Выключатель будет SA1. Питается приемник от гальванической батареи или аккумуляторов напряжением 9 В.

Найти кабель в земле или место повреждения контура заземления не составит большой сложности, если правильно изготовить щуп. Конструкция индуктивного щупа представляет собой деревянную или пластмассовую рукоятку с неэкранированной катушкой и экранированным проводом с разъемом с одной стороны. В схеме применена катушка от герконового реле РЭС64 исполнения РС4.569.727 на напряжение 27 В и сопротивлением обмотки 10 кОм. С нее убирают магнитный экран и геркон. Геркон нужно заменить магнитопроводом из аморфного железа или пермаллоя. Катушку необходимо очень тщательно защитить от влаги и пыли и естественно изолировать. Затем закрепить ее на рукоятке. Размеры рукоятки и способ крепления катушки нужно подобрать индивидуально исходя из точки зрения эргономики и удобства.

Конденсаторы C3 – C6 желательно использовать К73-17, подойдут также К73-29. Резисторы R6 и R10 – подстроечные, такие же, как в генераторе. Разъем XW1 – коаксиальный. Звукоизлучатель HA1 типа ЗП-5 или ПВА-1, или импортный аналог от музыкальной открытки, например.

Чтобы найти место пролегания кабеля необходимо подключить зажим XT1 генератора импульсов с началом кабеля, это могут быть все проводники (обязательно обесточенного). Зажим XT2 соединить со штырем забитым в землю. Конец кабеля или все его проводники подключить к другому штырю также забитому в землю.

При поиске участка повреждения участков заземления необходимо выполнять следующую последовательность действий. Контур подключить к зажиму генератора XT1, а зажим XT2 присоединить к забитому рядом в землю штырю. Включить генератор, подав на него сетевое напряжение. Затем включить приемник и регулируя чувствительность приемника начать отслеживание контура заземления. Катушку во время работы нужно располагать перпендикулярно контуру. Звук излучателя должен быть равномерным, его затухание говорит о повреждении контура или его окончании.

Чувствительность приемника регулируется номиналами резисторов R3, R7. В частности для увеличения чувствительности необходимо уменьшить сопротивление этих резисторов. Помните, правильное и надежное заземление электроприборов предотвратит возможное поражение электрическим током.

Как найти место повреждения кабеля?

В процессе эксплуатации и на этапе монтажа кабельных линий, проложенных под землей, возникают непредвиденные механические повреждения изоляции и токоведущих жил. Это может быть связано с нарушением нормальных режимов работы, неаккуратным ведением монтажных работ на других коммуникациях, расположенных в нескольких метрах от места прокладки и не относящихся к линии электроснабжения.
Как выполнить поиск места повреждения кабеля под землей и в стене, мы расскажем далее, предоставив существующие методики и приборы для обнаружения аварийного участка.

Чтобы найти место повреждения кабельной линии, необходимо понимать специфику и методику ведения поиска. Процесс необходимо разделить на два этапа:

  1. Поиск проблемной зоны на всей протяженности линии.
  2. Поиск места аварии на установленном участке трассы.
Существует несколько методов отыскания поврежденной зоны:
  1. Импульсный метод;
  2. Петлевой метод;
  3. Акустический метод;
  4. Индукционный метод;
  5. Метод шагового напряжения.

Импульсный метод.



Данный способ подразумевает поиск повреждения с помощью рефлектометра. Работа прибора основывается на посылании зондирующих импульсов определенной частоты, которые встречая на своем пути препятствие, отражаются и возвращаются обратно к прибору. То есть, прибор располагается с одного конца силового кабеля, что очень удобно и практично. Испытания следует проводить на полностью отключенной линии.

Метод петли.

Данный способ применим при условии, что хотя бы один провод в кабеле остался цел, или рядом пролегает еще один проводник с целыми жилами. Чтобы узнать расстояние до места повреждения петлевым методом, нужно измерить сопротивление жил постоянному току прибором Р333. Это измерительный мост постоянного тока. Это один из первых придуманных методов, применяемых для отыскания места повреждения, и используется он исключительно при однофазном и двухфазном замыкании. Постепенно им перестают пользоваться, ввиду его трудоемкости и большой погрешности в измерениях.

Акустический метод.

Найти обрыв в кабеле акустическим методом можно, создав в месте повреждения разряд с помощью генератора высоковольтных импульсов. В месте обрыва или замыкания появятся колебания звука определенной частоты. Качество прослушивания зависит от вида грунта, расстояния от поверхности до кабельной линии и типа повреждения. Обязательным условием для работы способа является превышение значения переходного сопротивления в 40 Ом.

Метод шагового напряжения.

Метод основан на пропускании по кабелю тока, вырабатываемого генератором. Он создает между двумя расположенными в земле точками разность потенциалов, о которой можно судить по утечке тока в месте аварии. Чтобы найти точку с пониженным сопротивлением изоляции, контактные штыри-зонды устанавливаются так – первый ровно над пролегающим проводником, второй под углом 90 в метре от первого.

Индукционный метод.

Способ очень точно определяет места обрыва, однако его применение связано с прожигом кабеля. При большом переходном сопротивлении необходимо уменьшить его величину путем прожига, используя специальные устройства. Метод основан на пропускании по жиле тока с высокой частотой, который образует электромагнитное поле над кабельной линии. В местах механических повреждений трассы, проводя приемной рамкой, звук будет изменяться. Таким образом, отсутствие звука говорит об обрыве жилы.

Место обрыва провода в бетонной стене поможет найти специальный прибор – трассоискатель. Он представляет собой сочетание приемника и генератора. Данный способ можно ассоциировать с индукционным методом в поиске повреждений кабелей под землей.


Поделиться записью

Повреждение кабеля | Отыскание места повреждения кабеля: методы и приборы АО ЭРСТЕД

Поиск повреждения кабеля приносит результат при правильном использовании методик поиска повреждений и грамотном выборе приборов для поиска повреждений. Начинать поиск дефекта стоит с выяснения базовых параметров кабельной линии: марка кабеля, длина кабеля, способ прокладки кабеля. Отталкиваясь от этих знаний можно переходить к измерениям.

Порядок выполнения измерений

Для начала стоит измерить длину кабеля с помощью импульсного рефлектометра. Импульсные рефлектометры “ЭРСТЕД” различного ценового диапазона способны облегчить задачу поиска повреждения кабеля. Определение места повреждения кабеля осуществляется с точностью до 12,5 см для топ-моделей класса РИ-307, а также для нижнего ценового диапазона – модели РИ-303Т.

Надёжные приборы, проверенные временем и заслужившие положительные отзывы – рефлектометры РИ-10М1 и РИ-10М2 – находятся в среднем ценовом диапазоне, позволяя проводить поиск повреждения кабеля с точностью до 1 м.





С помощью рефлектометра можно определить следующие типы повреждений:

  • обрыв кабеля;
  • межфазный пробой;
  • короткое замыкание.



Кроме этого, импульсный рефлектометр используется для определения длины кабеля на барабане. Так же с его помощью удаётся вычислить место несанкционированной врезки в кабель. Импульсный рефлектометр — современный прибор, используемый для диагностики состояния систем ОДК.

Измерение сопротивления изоляции

Измерение сопротивления изоляции кабеля – следующий этап в поиске повреждения кабеля. В качестве прибора для измерения сопротивления изоляции можно использовать мегомметр либо кабельный мост. Современный кабельный мост может не только заменить мегомметр, но и значительно расширить возможности поиска повреждения кабеля за счёт использования методики мостового измерения.



Кабельный мост позволяет не только оценить качество изоляции кабеля, но и рассчитать расстояние до места утечки, оценить ёмкость кабеля, измерить сопротивление шлейфа и омическую асимметрию. Именно поиск утечки, наряду с поиском обрыва кабеля, являются наиболее частыми повреждениями кабельной линии. Таким образом, импульсный рефлектометр и кабельный мост, объединённые в единый прибор, значительно повышают шансы найти место повреждения кабеля. РИ-10М2 – лёгкий, портативный и простой в использовании прибор сочетает в себе методики мостовых измерений и импульсного локатора неоднородностей. Сочетание цены и функциональности делает этот прибор для поиска повреждений кабеля популярным у потребителей.





Определение участка повреждения

После того, как дистанционными методами удалось выяснить тип повреждения кабеля и оценить расстояние до места повреждения, наступает следующий этап — указать место повреждения кабеля на местности. Эта задача разбивается на два этапа: поиск трассы и поиск дефекта на кабеле.

Задача поиска трассы решается с помощью трассоискателя. Трассоискатель — прибор для обнаружения проложенной в земле трассы. К трассам относятся:

  • силовой кабель;
  • связной кабель;
  • трубопровод;
  • оптический бронированный кабель.

Кабелеискатель фиксирует электромагнитное поле, исходящее от тока, протекающего в кабельной линии. Трассоискатель кабельных линий позволяет не только указать местоположения кабеля, но и оценить глубину его залегания.

Поиск повреждения кабеля на местности выполняется трассодефектоискателем. Определение места повреждения кабеля с помощью трассодефектоискателя выполняется индукционным методом или контактным методом. Индукционный метод кабелеискателя позволяет найти обрыв кабеля и межфазный пробой типа жила — жила, либо жила — броня. Контактный метод трассодефектоискателя позволяет найти утечку в кабеле. Таким образом на местности решается задача поиска повреждения кабеля.

Технические параметры трассоискателей и трассодефектоискателей

Трассоискатель и трассодефектоискатель может иметь различную форму, вес и стоимость. Погоня за миниатюризацией трассоискателя приводит к существенным проблемам в чувствительности и помехозащищённости прибора. Поэтому трассоискатели и трассодефектоискатели фирмы “ЭРСТЕД” сбалансированы по форме, весу и стоимости. Трассоискатель ТИ-05-3 и трассодефектоискатель ТДИ-05М3 нижнего ценового диапазона заслужили положительные отзывы на протяжении всего периода выпуска их серии. Однако наибольшей популярностью пользуется трассодефектоискатель ТДИ-МА среднего ценового диапазона, который осуществляет поиск повреждения кабеля даже в условиях аномальных помех от ЛЭП или железной дороги.

И конечно, поиск повреждения кабеля с помощью трассодефектоискателя затруднён без использования генератора. Генераторы подают в кабель ток согласованной с трассоискателем частоты. Именно поэтому, кабелеискатель может отличать свой кабель от другой трассы. По своей структуре, генераторы делятся на два типа, что удобно показать на примере генераторов фирмы «ЭРСТЕД»:

  • портативные генераторы ИЗИ;
  • условно портативные генераторы ИЗИ-100.

Преимущества генераторов ИЗИ

Генератор ИЗИ является переносным прибором, которым легко автономно работать в полевых условиях. Генератор развивает мощность до 6 Вт, что является достаточным условием для поиска повреждения кабеля на расстоянии до 5 км. Генератор ИЗИ-100 является также переносным прибором, но он предназначен для работы только от сети 220 В. Развивая мощность до 100 Вт, этот генератор прекрасно подходит для определения места межфазного пробоя и короткого замыкания. Стоит упомянуть, что эти генераторы представлены в нижнем и среднем ценовом сегменте.

В заключении хочется пожелать удачи в поиске повреждения кабеля, поскольку грамотно подобранные приборы способны только облегчить эту задачу, в которой основную роль играет опыт.

Как проложить кабель в землю?

Подземные электрокоммуникации – надежный способ укладки кабеля, при котором линии передачи не грозит обледенение или обрыв из-за сильного ветра. Чтобы правильно проложить электропроводку под землей, придерживайтесь практических рекомендаций.

Прокладка кабеля в земле: порядок работ

Стоимость электромонтажных работ при укладке под землей выше, чем при монтаже по воздуху. Однако в некоторых случаях безопаснее и надежнее проложить кабель подземным способом, например, если расстояние от столба до здания больше 10 метров.

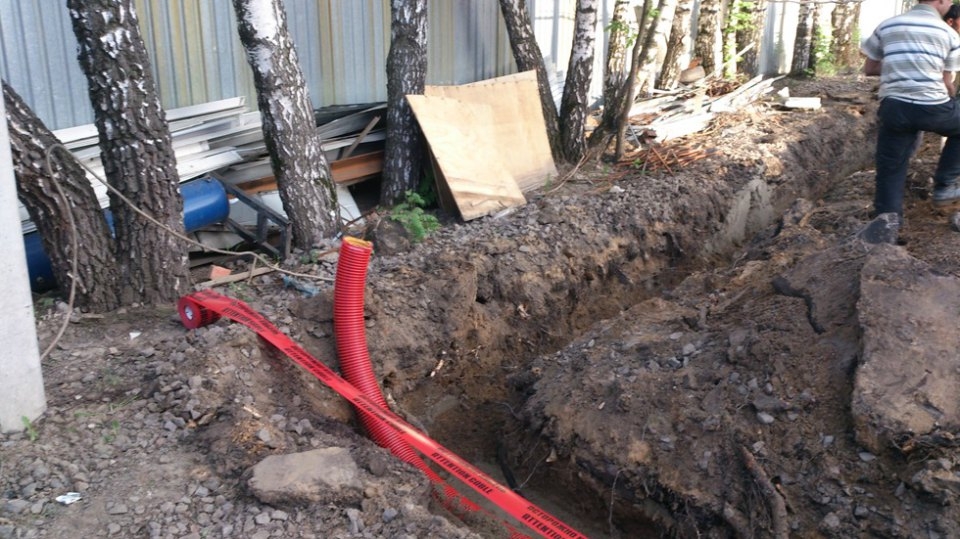

План для проведения электромонтажных работ под землей:

  • траншею для кабеля выкапывают на глубине 80-90 см. Минимальная глубина – 70 см, ширина – около 30 см;
  • траншею очищают от острых предметов, камней, корней, которые могут повредить проводку;
  • дно выравнивают, делают подушку из песка толщиной в 10-15 см и утрамбовывают;
  • если нужен футляр, помещают его на песок и протягивают кабель;
  • сверху насыпают слой песка в 25 см и снова утрамбовывают;
  • на песок укладывают сигнальную ленту – по всей длине от места входа кабеля в грунт до места выхода;
  • траншею полностью засыпают землей и оставляют холмик в 10-20 см – со временем грунт усядет.

Укладывают кабель в траншею свободно змейкой – это нужно, чтобы не допустить механических повреждений.

Правила безопасности при укладке кабеля в землю

Сначала прокладывайте кабель в землю и только потом подключайте его к сети. Обратите внимание и на другие рекомендации:

  • не забывайте про дополнительную защиту. Укройте кабель в гофротрубу или железобетонный короб – это нужно для защиты от повреждения грызунами, усадки земли;
  • не проводите электромонтаж при температуре ниже -10 °C, иначе электропроводку придется предварительно прогревать;
  • тестируйте перед прокладкой. Проверяйте, чтобы жилы и изоляции были целыми, не было замыкания на бронированную ленту. Используйте мегомметр или тестер;
  • сохраняйте схему проводки. Нанесите на план участка новую электролинию и сделайте фото траншеи, чтобы безопасно проводить полевые работы спустя годы.

Если линия проходит вдоль фундамента, соблюдайте дистанцию не менее 60 см. Старайтесь обходить стороной большие деревья и кустарники.

Избегайте мест с повышенной загруженностью: парковки, места заезда транспорта, детские площадки. Если соблюсти условие сложно, увеличьте глубину пролегания кабеля и обязательно поместите его в защитный футляр.

Постарайтесь избегать пересечения с другими коммуникациями. Кабель без защитной оболочки располагайте на расстоянии полуметра от трубопроводов – воды, газа и канализации. Если спрятать в защитный кожух, возможно сократить расстояние до 25 см.

Выбирайте для электромонтажа прочный бронированный кабель или помещайте его в надежный футляр, соблюдайте правила установки – и на ближайшие годы про электропроводку можно забыть.

Как найти место замыкания (повреждения) кабеля в земле

    Пару лет нашей организацией был установлен шлагбаум на одном предприятии в центре города. Недавно обнаружилось, что кабель, по которому подается питание 220В на шлагбаум получил повреждение. Симптоматика была проста - внезапно отключился автомат питания. Внешних повреждений в местах прокладки кабеля не было, земляные работы рядом не велись. Омметр показывал короткое замыкание фазного провода на ноль и землю.
    Вскрывать брусчатку и копать чернозем на морозе не было никакого интереса, поэтому возникла
задача, требующая экспресс-ответа: как оперативно найти способ, позволяющий отыскать место замыкания кабеля в земле.
    Для реализации этой затеи было использовано следующее. Фазный и нулевой провод кабеля
подключаем к низкоомному (4 Ом) выходу мощного (360 Вт) усилителя низкой частоты, на вход которого подавался сигнал с обычного mp3-проигрывателя. В качестве детектора было изобретено
простейшее устройство, представляющее из себя 200-метровую бухту провода КСВП 4х0,5, концы которой были подключены к высокоомным наушникам. Равенство сопротивлений обмотки катушки и сопротивления наушников обеспечивает максимальную чувствительность этого детектора.

    Итак, начинаем поиск повреждения (короткого замыкания, КЗ). На проигрывателе врубаем дабстеп или индастриал. Усилитель выкручиваем на максимум. Если на нем срабатывает защита - организуем на его выходе добавочное сопротивление из десятка-другого метров медного провода диаметром 0,5 мм. Надеваем
наушники, берем катушку в руки и идем вдоль трассы, где проложен кабель. Плоскость витков катушки должна совпадать с линией прокладки кабеля и, тогда в полном соответствии с законом Фарадея, в нашей катушке будет наводится индукционный ток. Протекая через обмотки наушников, этот ток позволял мне слышать убойный музон с проигрывателя. Методика поиска была проста: если слышу звук - то до места обрыва еще далеко, если звук пропал - то место обрыва как раз под катушкой.

г.Красноярск. Октябрь 2013 г.

Постоянный адрес страницы  http://nemezida.su/opredelenie_mesta_zamikaniya_kabelya_kak_nayti.htm

NOYAFA D3IN0580-B Подземный кабельный локатор, легко найти провода для заборов домашних животных, металлические трубы, электрические провода, телефонный провод, коаксиальный кабель: Тестеры цепей: Amazon.

com: Industrial & Scientific
Я использовал это, чтобы найти электромагнитный клапан на моем разбрызгивателе.

Мне пришлось немного поиграть с этой штукой, чтобы понять это. Я бы не стал использовать наушники, звук может резко стать громким.

Звук не совсем черно-белый. Между ничем и окончательным тоном есть немного серого.Вы действительно хотите услышать четкий тон, прежде чем начать копать, и я увеличил усиление до максимума - БЕЗ наушников.

По моему опыту работы с этим устройством, он имеет эффективную дальность действия от 2 до 2,5 футов под землей. Я имел представление, где находится контроллер оросителя. Мне пришлось ходить около 15 минут, просматривая и сканируя, потому что я не мог слышать четкий тон, скорее статический тон. Наконец, я переместил один большой горшок рядом с домом и прямо над землей получил не отличный, но хороший тон, достаточно, чтобы я начал копать.На глубине примерно 2 фута я начал задаваться вопросом, не ведет ли это меня к погоне за дикими гусями, но когда я опустил антенны в яму, я услышал ОПРЕДЕЛЕННЫЙ тон. Это показалось немного смешным, но я решил продолжить спуск, чтобы убедиться. Что ж, следующая лопата попала в ПВХ-трубу спринклера, вокруг которой были намотаны провода. Затем я обнаружил, что мне нужно было проследить этот провод / трубу, чтобы узнать, куда он идет. Это было сложно, потому что путь, казалось, вел к очень густо засаженному лириопу участку, поэтому я не сканировал его с самого начала.Мне пришлось выкопать траншею на несколько футов, ведущую к этому густо засаженному участку. Я вытащил 3 больших куска лириопа и откопал несколько, и там была распределительная коробка / соленоид; Я был очень удивлен.

Итак, это работает, но если ваши провода проложены на глубине 1,5–2 фута, вы должны расположить антенны прямо над ним, чтобы получить приличный звук. Кроме того, как я уже упоминал, провода спринклера наматываются на трубу. Вы должны быть осторожны, когда копаете, чтобы НЕ удариться о провод, иначе вы будете копать намного большую яму, чем вы хотели.Еще я наивно предполагал, что будет звучать только распределительная коробка. Вы также можете убедиться, что следуете тону того, что, по вашему мнению, будет соединительной коробкой, например, углом, прежде чем начинать копать.

Итак, устройство не очень хорошее, но вы не платите за отличное устройство. За деньги он выполняет свою работу.

Как найти скрытый медный провод

Обновлено 25 сентября 2019 г.

Джошуа Смит

Под большинством дворов, вероятно, будет проложена медная проводка того или иного типа.Телевизионные кабели, телефонные линии, электрические кабели и электрические провода для ирригационных систем - все это проложено под землей. Другие подземные коммуникации включают водопроводные, канализационные и газовые трубы. Современные установки должны иметь подземный медный провод для определения местоположения, но более старые (и неполные) установки могут не иметь этого маркировочного провода.

Это может стать большим неудобством, если вы захотите выкопать какую-либо яму во дворе; не зная, где расположены провода и прочие коммуникации, вы рискуете их перерезать. Так же досадно, что обрывы скрытых проводов могут вывести из строя систему, к которой они подключены. Обрывы водопровода, канализации или газопровода могут иметь гораздо более катастрофические последствия.

Первым шагом к ремонту и удалению этих проводов является их поиск, что легко сделать с помощью подходящего оборудования.

    Вы можете купить или арендовать самодельный подземный локатор проводов. Эти устройства можно приобрести у поставщиков электрического оборудования; Некоторые магазины товаров для дома могут также предложить аренду детектора для скрытого кабеля.Доступно множество таких устройств: от базовых устройств, которые будут издавать звуковой сигнал при приближении к проводу, до усовершенствованных устройств, которые могут обнаруживать зазубрины и обрывы в проводе.

    Найдите, если возможно, оголенный конец провода, который вы пытаетесь найти. Если вы ищете телевизионный или телефонный кабель, вы можете поймать провод там, где он входит в дом. Электрические провода войдут в панель выключателя, а поливной провод - к блоку управления поливом.

    Подключите передатчик локатора провода к оголенному концу провода в соответствии с руководством к модели локатора.Этот передатчик отправляет сигнал по проводу, который затем может принять ручка приемника, позволяя вам следовать по пути провода. Некоторые локаторы также покажут вам глубину проволоки.

    Включите приемник и медленно переносите его по тому месту, где, по вашему мнению, находится провод. Он подаст звуковой сигнал или загорится, чтобы предупредить вас, когда вы найдете провод. Создайте схему поиска по сетке, особенно на большом дворе, чтобы обязательно покрыть всю площадь. Отметьте «попадания», чтобы более точно определить местонахождение проводов.

    Используйте устройство с индукционной антенной, которое можно установить в землю.Это отправит сигнал через землю в провод, который затем сможет уловить приемник. Это устраняет необходимость отслеживать конец провода для подключения передатчика. Индукционное отслеживание может быть не таким успешным, особенно для труб и линий ниже шести футов. Железобетонные и хорошо изолированные линии могут помешать обнаружению цели.

    После того, как вы нашли провод, осторожно копайте. Локатор может не точно определить глубину или местоположение провода, поэтому вы рискуете порезать его, если слишком сильно наступите на лопату.При использовании более крупного землеройного оборудования, такого как экскаваторы-погрузчики или оборудование для рытья траншей, выкапывание вручную предварительной испытательной ямы может предотвратить повреждение инженерных сетей.

    Прижмите щуп мультиметра к любому проводу, прежде чем прикасаться к нему. Прокладка проводов под напряжением может стать причиной поражения электрическим током.

Металлоискатели для подземных коммуникаций

Обнаружение подземных электрических проводов с помощью металлоискателя может быть выполнено, если линии достаточно мелкие. Эффективная глубина обнаружения металлоискателей зависит от марки и модели, типа почвы и условий, а также от размера цели. Металлоискатели для хобби могут достигать глубины более 30 см, но использование металлоискателей для обнаружения подземных коммуникаций вряд ли приведет к успеху.

Марка, модель, условия почвы, размер и тип цели также влияют на потенциальную глубину проникающего через землю радара, но, по существу, чем меньше цель, тем меньше эффективная глубина.

Услуги подземного локатора

Во многих штатах требуется использовать разметку или услуги по обнаружению подземных инженерных сетей. Учитывая, что в Соединенных Штатах протяженность подземных коммуникаций составляет более 20 миллионов миль, призыв к разметке перед копанием имеет смысл.Маркировка обычно является бесплатной услугой. Просто отметьте место, где вы планируете копать (обычно краской), а затем позвоните (см. Ресурсы). Подождите несколько дней после звонка, прежде чем копать.

отзывов и 10 лучших выборов [2021]

Очень рискованно проводить раскопки без надлежащего определения местоположения. Вы очень можете удариться о закопанный провод и нанести абсолютный ущерб. В этом случае крайне необходим подземный локатор проводов.

По данным Common Ground Alliance, в Соединенных Штатах насчитывается более 20 миллионов миль подземных коммуникаций.Это, безусловно, увеличивает вероятность того, что на участке, который вы собираетесь раскопать, может быть захоронена такая электрическая передача.

Пользователь использует подземный локатор проводов

Подземный локатор проводов сэкономит ваше время и деньги, обнаружив путь невидимого провода и легко, точно и быстро измерив глубину. Он сконструирован исключительно более мощным по сравнению с обычными проводными трассировщиками. Передатчик посылает более сильный электрический сигнал, а приемник более продвинутый.

Он не только предотвращает копание в неправильном месте, но и указывает на возможные обрывы.

Поиск лучшего локатора подземных проводов в Интернете может сбивать с толку. Здесь вы можете оценить все наши выводы - 10 лучших подземных локаторов проводов. Продолжайте читать, и вы перейдете к нашему руководству по покупке и другой полезной информации для ваших нужд.

Продукт Изображение Частота Режим Цена
1. RIDGID
19238
NaviTrack
[Лучший в целом]
Зонд: 16 Гц, 512 Гц, 640 Гц, 874 Гц, 33 кГц
Трассировка линии: 128 Гц, 1 кГц, 8 кГц и 33 кГц
Пассивный переменный ток: 60 Гц, 50 Гц
- Активный
- Пассивный
- Зонд


2.Leica
DD130
512 Гц, 640 Гц,
8 кГц, 33 кГц
- Пассивный
- Прямой
- Зажим
- Индукционный


3. Tempo
BLL-200
33 кГц - Пассивный
- Прямой
- Зажим
- Индукционный


4. Amprobe
AT-3500
33 кГц - Пассивный
- Прямой
- Индукционный
- Зажим (раздельный)


5.Armada
Pro871C
2 кГц, 33 кГц - Пассивный
- Прямой
- Зажим
- Индукционный


6. Tempo
501
447,5 кГц - Прямой
- Зажим
- Индукционный (антенна)



7. Mastech
Ms6818
125 кГц - Прямой


8.Armada
Pro290
33 кГц - Прямой


9. Noyafa
NF-816-C
200 кГц - Прямой


10. Kolsol
F02
200 кГц - Прямой


10 лучших обзоров кабельных локаторов для подземных проводов 2021

1.

Ridgid 19238 NaviTrack Scout Подземный локатор труб [Лучший в целом]

Ridgid 19238 NaviTrack Scout в целом является лучшим подземным локатором проводов и кабелей, который подходит для всех работ по поиску. Даже для сантехников это отличный выбор, так как он может работать с зондом. Если вы ищете надежный, мы рекомендуем этот. На него также распространяется пожизненная гарантия.

Вы можете использовать любой из методов локации: активный, пассивный и зондовый. И они доступны на нескольких частотах, что позволяет вам выбирать в зависимости от проблемы, с которой вы сталкиваетесь.Таким образом, он очень универсален в использовании.

  • Зонд (в Гц): 16, 512, 640, 874 и 33k
  • Активный метод (в Гц): 128, 1k, 8k и 33k
  • Пассивный метод (в Гц) : 60 и 50.

Часто бывает, что провод или кабель экранированы и проходят по водопроводной трубе, которая может быть сделана из ПВХ или металла. Вместо того, чтобы вводить электрон в трубку, мы используем агент, называемый зондом.

Зонд представляет собой трубчатый передатчик сигнала с питанием от батареи, который проникает в трубу и ползет по ней; обычно используют дренажный кабель для проталкивания зонда.В конкретном месте, где он останавливается, мы выбираем его сигнал с помощью этого локатора Ridgid NaviTrack Scout.

Благодаря экрану визуального отображения ваша работа теперь намного проще. Он показывает положение зонда с использованием полюсов и экватора. Зонд находится на пересечении полюсов и экватора. Более подробное руководство смотрите во встроенном видео ниже.

Ridgid Navitrack Scout подарит вам большие деньги. Это дорого, но при поиске трубы важно быть уверенным, особенно если это профессиональная работа, с которой вы выполняете.

2. Leica 6014157 DD130 Набор дополнительных частот подземного локатора

Следующий подземный локатор - Leica 6014157. Это модель высшего класса, которая поможет вам найти на глубине до 33 футов. Кроме того, рейтинг IP54 убеждает пользователя в наличии защиты от проникновения воды, которая может помешать работе системы. Кроме того, аварийная сигнализация сообщит вам, что вы находитесь рядом с опасным кабелем.

Передатчик может генерировать четыре частоты: 8 кГц, 33 кГц, 512 Гц и 640 Гц.Это дает вам полный выбор с точки зрения обнаружения либо дальнего отслеживания (8 и 33 кГц), либо ближнего (512 и 640 Гц). Также низкие частоты (512 Гц, 640 Гц) хорошо подойдут для металлических труб. Вы можете выбрать способ отслеживания: прямой, индукционный и фиксирующий индукционный.

Leica DD130 будет вашей хорошей покупкой. Наряду со своими потрясающими функциями он специально разработан для профессионального подрядчика, который работает на открытом воздухе и хочет, чтобы все было в безопасности. Однако, поскольку он не работает с зондом, он считается менее универсальным, и поэтому мы выбрали второй вариант.

3. Скрытые провода или кабели TEMPO Communications BLL-200

Tempo BLL-200 - один из лучших подземных локаторов проводов, который мы рекомендуем, потому что он поставляется с полным набором инструментов, необходимых для поиска нужным способом . Вы можете выполнять как пассивное определение местоположения (без передатчика), так и активное определение местоположения (прямое подключение, зажим и индукция).

Следовательно, этот инструмент подходит для HVAC, телефонного кабеля, кабеля CATV, линейного напряжения, проводки системы безопасности и водопровода, если они являются проводниками.Если доступ к кабелю невозможен, выберите метод индукции или зажима, который вам нужен. Чтобы найти линию под напряжением, убедитесь, что напряжение не превышает 600 В переменного тока или 300 В постоянного тока.

И в передатчике, и в приемнике используются 4 батарейки типа АА по 1,5 В. Этот передатчик использует для работы частоту 33,3 кГц. Дисплей может быть не таким сложным, как мы ожидали, но это поможет. Некоторые из них - мощность сигнала, показания глубины, индикатор заряда батареи и т. Д. Tempo BLL-200 на самом деле был Greenlee BLL-200.

4. Подземный кабельный локатор Amprobe AT-3500

Подземный кабельный локатор Amprobe AT-3500 позволит вам найти провод уличного фонаря, световой провод аэропорта и т. Д., В которых кабель недоступен, с помощью индукции. метод. Он также может обнаруживать линии электропередач и радионесущий кабель, активировав режимы работы «Электросеть» и «Радио» соответственно.

Вы можете выбрать, использовать ли прямой режим или зажимное соединение. Однако вам необходимо купить зажим, потому что он не входит в комплект поставки.Передатчик излучает одну частоту 33,3 кГц, которая широко используется во многих случаях, включая определение местоположения труб.

Еще одна особенность, которая облегчит вашу жизнь с этим подземным локатором проводов, - это экран. Не только регулируемый звук, но и графическая полоса также помогут вам точно определить линию. Разъем для наушников доступен для бесшумной работы или в слишком шумных условиях. Вдобавок этот гигантский след будет отслеживать провод, даже если он зарыт в землю на глубину 16 футов.

5. Подземный кабельный локатор Armada Pro871C

Этот локатор является конкурентом Tempo 501, потому что они имеют почти аналогичные характеристики и диапазон цен. Но передатчик Armada Pro871C имеет две частоты: 2 кГц и 33 кГц.

2 кГц считается низкой частотой, которая хороша для хорошего проводника и дальнего обнаружения. В то время как 33 кГц подходит для ближнего и в основном используется.В случае, если 33 кГц немного неточны, потому что они индуцируют другой провод, его можно переключить на 2 кГц для другого результата.

Может использоваться в дедуктивном (прямое подключение), индукционном, фиксирующем и пассивном (без передатчика) режиме. Пассивный режим позволяет выбрать частоту сети и радиолинии. Короче говоря, все оборудование доступно для решения ваших повседневных задач.

Несмотря на то, что у него нет экрана, комбинация кнопок, ручки и светодиодного индикатора предоставит вам полную информацию по сравнению с Tempo 501.С помощью этого интерфейса вы можете выбрать, использовать ли режим пикового или нулевого звука, отрегулировать громкость звука и изменить режим локации.

6. Кабельный локатор Tempo 501 Tracker II

Представьте себе, если вам придется наклониться во время поиска провода, это будет ужасным вариантом. Greenlee 501 с проволочным локатором - ваш лучший друг для решения этой проблемы. Теперь поиск становится легким.

Мало того, он предоставляет вам три различных метода локации: прямое подключение, индукционная антенна и наводящий зажим.Индукционный зажим позволит вам отслеживать, не отсоединяя и не отрезая провод, как при прямом подключении. Так что это будет быстро и легко, сэкономит ваше время и деньги. Тем не менее, он может решить широкий спектр проблем, с которыми вы можете столкнуться в полевых условиях. Кроме того, его также можно использовать для обнаружения металлических трубопроводов.

Он может помочь вам найти кабель на расстоянии до 4000 футов от передатчика, а максимальная глубина составляет 7 футов. Кроме того, регулируемая чувствительность будет очень полезна для усиления небольшого обнаружения, чтобы его было легко слушать.Tempo 501 - это не только для домовладельца, но и для профессионального электрика. Им это очень понравится. Это просто, но в нем есть все, что вам нужно. Что ж, Tempo 501 решит вашу проблему по разумной цене.

7. Обнаружитель подземных кабелей Mastech Ms6818

Mastech MS6818 - это не только подземный кабельный локатор, но также настенный или бетонный кабельный локатор. Он более продвинутый с экраном, который позволяет вам легче обнаруживать кабель.Возможна работа с выключенным звуком, так как на экране отображается линия.

Если вам нужен детектор для отслеживания подземного кабеля или внутри стены, то этот сделает это за вас. Он также может найти короткое замыкание, предохранители и использовать для теплого пола, чтобы найти прерывание.

По мере того, как провод уходит глубже, сигнал может уменьшаться, как и звук. С помощью этого локатора кабельных труб вы можете настроить три полезных уровня чувствительности. Поднимитесь выше, если вам нужен чистый звук, и наоборот.

Поставляется с двумя устройствами: передатчиком (справа) и приемником (слева). Оба они работают с частотой 125 кГц для обнаружения. Для прямого режима используйте зажимы типа «крокодил» и заземляющий стержень. Эти компоненты доступны при покупке. Покупка Mastech Ms6818 может быть экономичным вариантом, поскольку ее можно использовать для множества приложений.

8. Подземный локатор проводов и кабелей Armada Pro290

По сравнению с Noyafa и Kolsol, Armada Pro 290 имеет более широкое применение.Подходит для многожильного провода. Что наиболее важно, он может найти разрыв, так как вы легко можете указать его по звуку остановки.

Armada Pro 290 - это надежный подземный кабельный локатор для домовладельцев, в котором вам нужны точные и способные выполнять измерения для нескольких целей. С помощью этого инструмента можно найти проволоку для собачьих ограждений, систему ошейников, спринклерную проволоку, световой провод для бассейна и т. Д.

Передатчик встроен в корпус, а приемник - переносной. Частота, которую излучает передатчик, составляет 33 кГц, и приемник рассчитан на эту частоту.Для большего удобства вы можете выбрать нулевой или пиковый режим звука, когда приемник находится точно над проводом. Кроме того, он поставляется с заземляющим стержнем для лучшего заземления. Красный светодиод на корпусе будет четко гореть, если заземление выполнено правильно.

9. Noyafa NF-816-C для проводов для заборов домашних животных, металлических труб, телефонных проводов, коаксиальных кабелей

На случай, если вы хотите найти обрыв провода подземного забора для домашних животных, вместо того, чтобы копать его вдоль день, вам лучше использовать эту Noyafa NF-816-C.Он может обеспечить локацию на глубине около 2 футов и длине около 1000 футов.

Использовать его на самом деле просто. Убедитесь, что вы в первую очередь обесточили провод, который нужно определить. Затем вам нужно заземлить черный кабель (передатчика), а красный кабель (передатчика) подсоединить к проводу, который необходимо определить. Для получения лучших результатов вы можете использовать медную трубу в качестве соединения передатчика и почвы, вбив ее.

Noyafa NF-816-C - действительно недорогой подземный локатор проводов.Не лучший из лучших, но работает достойно. Это хороший продукт начального уровня, который вам стоит попробовать. Кроме того, в комплекте идут наушники для точного слуха и спокойной работы.

10. Kolsol F02 с наушниками [Лучше всего подходит для проводов для заборов домашних животных]

Еще один рекомендуемый нами вариант поиска проводов для заглубленных домашних животных - Kolsol F02. На самом деле он похож на Нойафа, но его отличает возможность измерения глубины, поскольку они утверждают, что он может обнаруживать провода с максимальной глубиной 3 фута.

Как работать очень похоже. Работает дедуктивным методом / методом прямого подключения. Таким образом, вы должны подключить заземляющий провод передатчика к почве, а красный провод будет подключен к проводу, который будет обнаружен. Оборотная сторона так же и у Нояфа, работает только для одножильного и двухжильного провода. Тем не менее, это, как правило, локатор проводов, а не локатор кабеля.

Для домовладельца покупка этого - мудрое решение. Вы можете легко проверить обрыв провода. Он поставляется по доступной цене для большинства домовладельцев, но экономит ваше время и деньги.Kolsol F02 - это популярный локатор подземных проводов, который станет для вас отличным вложением.

Что такое локатор подземных проводов?

Прежде чем мы пойдем дальше, имейте в виду, что подземный локатор кабеля также является подземным локатором кабеля. Просто этот кабель состоит из нескольких проводов. Оба они обнаружат электромагнитное поле на проводе или кабеле.

Это великое изобретение. Все больше и больше проводов закапывают в землю. Спрос на этот инструмент растет, и улучшение становится все более очевидным.

Подземный локатор проводов состоит из двух основных компонентов: передатчика и приемника . Передатчик будет передавать переменный ток на провод, в котором он находится. Когда ток циркулирует, возникает электромагнитное поле. Приемник обнаруживает это электромагнитное поле и позволяет ему следовать по своему пути. Вы также узнаете глубину. Кроме того, с помощью этого локатора проводов вы можете находить обрывы, не копая руками несколько дней.

Есть два метода обнаружения: пассивный и активный .Пассивное обнаружение заключается в обнаружении провода, по которому течет электричество, например, линий электропередач. В этом методе вам не нужно вводить какой-либо сигнал в провод. Электромагнитное поле существовало. Короче говоря, вам не нужен передатчик. С другой стороны, активное обнаружение требует от вас инъекции.

В отличие от трассировщика проводов, в котором обычно используется тональный генератор, инструмент для подземных коммуникаций сталкивается с более сложными проблемами. Поскольку провод зарыт в землю, он легко рассеивается.В этом подземном инструменте передатчик действует как генератор сигналов, который подает определенный переменный ток. Вы можете легко изменить желаемую частоту в зависимости от целевого условия.

В некоторых случаях провод или кабель проложен по туннелю или трубе инженерных сетей. Для решения этой проблемы можно использовать зонд, который представляет собой передатчик с батарейным питанием. Он будет вставлен в трубу как излучатель сигналов и агент-носитель. Определитель проводов настроен на ту же частоту, что и зонд, чтобы улавливать этот сигнал.Также предпочтительнее использовать специальный локатор зонда, поскольку он предназначен исключительно для зонда.

Как работает локатор подземных проводов

Как упоминалось ранее, этот инструмент в основном использует электромагнитное поле, генерируемое проводом. Электромагнитное поле создается циркулирующим током. Если нет электричества, вам нужно подать определенный сигнал, чтобы провод генерировал электромагнитное поле.

Затем приемник индуцируется полем и генерирует напряжение.Таким образом, напряжение преобразуется в звуковое. Некоторые модели, которые оснащены экраном, делают дальнейший процесс. Напряжение преобразуется в сложный цифровой сигнал. Встроенный микропроцессор обработает этот цифровой сигнал так, чтобы его понимал экран. Затем экран преобразует этот цифровой сигнал в буквы, числа и графику.

Люди используют подземный локатор проводов для многих приложений, таких как обнаружение проводки заборов для домашних животных, кабеля кабельного телевидения, коммуникационного трубопровода, линии сети радиосвязи, спринклерного провода, линий электропередач и даже газопровода.Из-за этих различных проблем подземный кабельный локатор должен быть надежным и поддерживать все методы определения местоположения.

Есть три метода определения местоположения:

1. Активный - Вам необходимо ввести сигнал.

  • Дедуктивное / прямое подключение.
  • Зажим.
  • Индуктивный.

2. Пассивный - вводить инъекции не нужно.

Пока приемник обретает смысл, он обычно выдает звуковой сигнал. Выберите из вариантов, какой из них вам больше нравится.Это может быть пик или нулевой или дифференциальный режим . Пик режима будет издавать звук кульминации в приемнике прямо над проводом или кабелем. Обнуление наоборот, звук затихает ровно над проводом. Интересно, что дифференциальный режим издает звук в зависимости от положения относительно провода.

Основные технические характеристики, на которые следует обратить внимание

Локатор проводов, предназначенный для подземных проводов, обычно стоит от сотен до тысяч долларов.Вы все еще можете получить доступный по цене, но вы не можете ожидать большего. Поэтому перед покупкой вам потребуется подробное руководство. Здесь мы хотели бы рассказать о некоторых моментах, которые вам нужно выяснить перед покупкой подземного кабельного локатора.

1. Режим обнаружения

Ранее упоминалось, что существуют пассивный и активный метод определения местоположения, способы определения местоположения кабеля под напряжением и без него. Если однопроводное устройство локализации способно поддерживать все режимы определения местоположения, есть вероятность, что вы сможете решить многие из случаев с.

Если есть возможность получить доступ к проводу, используйте прямое соединение (дедуктивное). Если у вас есть доступ к проводу, но невозможно получить доступ к отслоенному проводу, используйте зажим. Индукция используется в том случае, если у вас нет доступа к кабелю, например к освещению в аэропорту.

Для обнаружения токоведущих кабелей, таких как линии электропередач и линии радиосети, для этой ситуации разработан пассивный режим. Вам не нужно использовать передатчик, потому что линия находится под напряжением с частотой 50 или 60 Гц. Возникло электромагнитное поле.Вам нужно только направить туда свой приемник.

Другой метод - использование радиомаяка Sonde. Если провода или кабели экранированы трубой, рекомендуется этот способ. Зонд - передатчик. Его переносят по кабелю, чтобы попасть в трубу и проползти по трубе. Пока зонд излучает сигналы, приемник в вашей руке принимает их, и вы получаете положение зонда. Комбинация канализационных камер и зонда может дать вам отличную навигацию по трубе.Камера обнаруживает проблему с проводом внутри трубы, а зонд сообщает вам ее местонахождение.

В общем, если ваш подземный локатор может выполнять указанные методы, то он должен быть лучшим.

2. Частота

Способность передатчика определять местонахождение скрытого провода определяется генерируемой им частотой. Обычно любая частота ниже 1 кГц считается низкой частотой. 33 кГц - определенно высокая частота.

Эта низкая частота отлично подходит для определения местоположения на большом расстоянии, но она слаба, чтобы пройти через плохой проводник.Напротив, высокая частота способна пробить корродированный проводник, но проходит меньше.

Более того, чем выше частота, тем выше шанс утечки. Следующий проводник может быть индуцирован и привести к ошибочным показаниям, потому что есть два активных проводника, генерирующих электромагнитное поле.

Чем больше вариаций частот может дать локатор, тем лучше. Например, локатор, который может определять местоположение прямым методом и предоставляет две частоты, лучше, чем локатор, который выполняет определение местоположения тем же методом, но обеспечивает только одну частоту.Имейте в виду, что некоторые модели могут поставляться с одной частотой, в то время как другие предоставляют больше выбираемых частот.

Другими словами, чем больше частот для выбора, тем лучше. Это позволяет решить несколько типов проблем с подземным проводом.

3. Глубина

Способность инструмента измерять глубину проволоки зависит от частоты, которую он использует. Некоторые продукты используют частоту зонда для получения надежных измерений глубины.

4. Экран

Еще одной особенностью профессионального использования является экран.Вы можете легко увидеть движущийся график, показывающий, где находится кабель. Вместе со звуком можно было точно определить, где он находится. Кроме того, вы можете запускать различные заказы по всему экрану. Экран на самом деле не является важной особенностью для работы подземного локатора проводов, однако для выполнения серьезного поиска эта функция имеет решающее значение.

5. Stick

Липкий приемник пригодится при долгой локации. Это предотвращает боли в спине, которые могут возникнуть из-за того, что вам придется наклоняться по пути.

На самом деле вам нужно выяснить множество функций, однако пять перечисленных выше очень важны. Вы можете узнать больше, чтобы инструмент соответствовал вашим ожиданиям.

Какую частоту лучше всего использовать?

Успешное определение местоположения может быть определено по используемой вами частоте. Это зависит от проводника, которого вы пытаетесь найти. Коррозия, ломаная линия и земля также играют роль. Убедитесь, что вы всегда начинаете с самой низкой частоты, если это возможно.Тогда вы могли бы увеличить его. Следующее - хорошее видео, которое обучит вас и поможет вам в выборе частоты.

Заключение: лучший из лучших подземных локаторов проводов

Короче говоря, нелегко решить, какой из них является лучшим подземным локатором проводов с самым высоким рейтингом. Выбор подземного локатора проводов должен учитывать ситуацию, с которой мы сталкиваемся. Неправильно использовать гигантский локатор для отслеживания проволоки заборов домашних животных. Однако для серьезной работы полная функциональность имеет решающее значение.

Список лучших подземных локаторов проводов, приведенный выше, надеюсь, поможет вам определиться. Собраны как самая начальная, средняя модель, так и самая навороченная. Прочтите внимательно и подберите под свои нужды. Покупка таких дорогостоящих инструментов требует времени и всестороннего понимания. Возможно, наша статья вам очень поможет.

Если вы ничего не имеете в виду до этого раздела, следите за тем, что мы заняли в списке. Это Ridgid 19238 NaviTrack Scout. Это дает вам широкий спектр выбираемых методов локации и вариаций частоты.Более того, он служит вам с пожизненной гарантией. Если вы занимаетесь профессиональной работой, то это просто необходимо.

Обнаружение неисправности подземного кабеля

Обнаружение неисправности подземного кабеля не должно быть похоже на поиск иголки в стоге сена. Существует множество методов определения местоположения в сочетании с новыми технологиями обнаружения, которые делают эту задачу намного проще и отнимающей меньше времени. Однако вы должны понимать, что не существует единственного метода или комбинации методов, которые были бы «лучшими».«Ваш выбор подходящего метода для ситуации и ваше умение использовать этот метод являются ключами к безопасному и эффективному обнаружению повреждений кабеля без повреждения кабеля. Давайте посмотрим, что в этом задействовано.

Основные методы определения места повреждения кабеля. Есть два основных метода определения места повреждения подземного кабеля.

Разделение на секции Эта процедура, показанная на рис. 1, рискует снизить надежность кабеля, поскольку она зависит от физического разрезания и сращивания кабеля. Разделение кабеля на последовательно меньшие участки позволит вам сузить поиск неисправности.

Например, на длине 500 футов вы должны разрезать кабель на две части по 250 футов и измерять в обоих направлениях с помощью омметра или измерителя сопротивления изоляции высокого напряжения (IR). Дефектный участок показывает более низкий IR, чем исправный. Вы должны повторять эту процедуру «разделяй и властвуй» до тех пор, пока не дойдете до достаточно короткого участка кабеля, чтобы можно было устранить неисправность. Эта трудоемкая процедура обычно включает многократную выемку кабеля.

Удары При подаче высокого напряжения на неисправный кабель образовавшаяся сильноточная дуга издает шум, достаточно громкий, чтобы его можно было услышать над землей.Хотя этот метод устраняет резку и сращивание методом секционирования, он имеет свой недостаток. Для ударов требуется ток порядка десятков тысяч ампер при напряжении до 25 кВ, чтобы сделать подземный шум достаточно громким, чтобы вы могли слышать его над землей.

Нагрев от этого высокого тока часто вызывает некоторое ухудшение изоляции кабеля. Если вы владеете методом ударов, вы можете ограничить ущерб, снизив мощность, передаваемую по кабелю, до минимума, необходимого для проведения теста.В то время как умеренное тестирование может не дать заметных эффектов, продолжительное или частое тестирование может привести к ухудшению изоляции кабеля до неприемлемого состояния. Многие специалисты по определению места повреждения кабеля признают некоторое повреждение изоляции по двум причинам: во-первых, когда время удара минимально, то же самое происходит и с повреждением изоляции кабеля; во-вторых, нет существующей технологии (или комбинации технологий), которая могла бы полностью заменить грудь.

Новые технологии поиска неисправностей. Есть несколько относительно новых методов обнаружения повреждений кабеля, в которых используются довольно сложные технологии.

Рефлектометрия во временной области (TDR) TDR посылает по кабелю сигнал с низким энергопотреблением, не вызывая ухудшения изоляции. Теоретически идеальный кабель возвращает этот сигнал в известное время и с известным профилем. Вариации импеданса в «реальном» кабеле изменяют как время, так и профиль, которые графически представляют экран TDR или распечатка. Этот график (называемый «след») дает пользователю приблизительные расстояния до «ориентиров», таких как отверстия, стыки, разветвители, трансформаторы и попадание воды.

Одним из недостатков TDR является то, что он не определяет неисправности. TDR имеет точность в пределах 1% от диапазона тестирования. Иногда достаточно одной этой информации. В других случаях он служит только для более точного удара. Тем не менее, такая повышенная точность может привести к значительной экономии средств и времени. Типичный результат: «438 футов 5 10 футов». Если место разлома расположено на высоте 440 футов, вам нужно всего лишь пройти 20 футов с 428 футов до 448 футов вместо всего 440 футов

.

Еще одним недостатком рефлектометра является то, что рефлектометры не обнаруживают замыкания на землю с сопротивлением, намного превышающим 200 Ом.Таким образом, в случае «ошибки кровотечения», а не короткого или почти короткого замыкания, TDR является слепым.

Методы высоковольтного радара Есть три основных метода для высоковольтного радара, ранжированные здесь в порядке популярности, причем самые популярные описываются в первую очередь: отражение дуги, отражение импульсного импульса и отражение импульса напряжения. В методе отражения дуги, показанном на рис. 2 (на стр. 64N), используется рефлектометр с фильтром и импульсным датчиком. Фильтр ограничивает как импульсный ток, так и напряжение, которое может достигать тестируемый кабель, тем самым обеспечивая минимальную нагрузку на кабель.Отражение дуги обеспечивает приблизительное расстояние до места повреждения (когда в месте повреждения образуется чистая ионизирующая дуга, а используемый TDR достаточно мощный, чтобы обнаруживать и отображать отраженный импульс).

В методе отражения импульсного импульса, показанном на рис. 3, используется токовый ответвитель и запоминающий осциллограф с демпфером. Преимущество этого метода заключается в его превосходной способности ионизировать сложные и удаленные разломы. Его недостаток состоит в том, что его сильный выброс на выходе может повредить кабель, а интерпретация трассы требует большего мастерства, чем при использовании других методов.

Метод отражения импульса напряжения, как показано на рис. 4 (на стр. 64P), использует ответвитель напряжения и анализатор с комплектом для диэлектрических испытаний или контрольным тестером. Этот метод позволяет находить неисправности, возникающие при напряжениях, превышающих максимальное значение напряжения в 25 кВ.

Обрыв нейтрали и обнаружение неисправности кабеля. Открытые нейтрали быстро подвергаются коррозии в загрязненной почве, содержащей агрессивные химические вещества или чрезмерную влажность. Открытые нейтрали часто снижают эффективность высоковольтных радаров.Осторожно: при наличии открытой нейтрали близлежащие телефонные кабели или кабели кабельного телевидения замыкают цепь.

Один тест на обнаружение обрыва нейтрали требует замыкания заведомо исправного проводника на подозрительную нейтраль, как показано на рис. 5 (на стр. 64P), а затем измерения сопротивления с помощью омметра. Если показание составляет 10 Ом или выше, можно подозревать обрыв нейтрали. Помните, что цепь может замкнуться и другими объектами.

Другой тест использует TDR. Кривая на открытой нейтрали покажет гораздо более плоский положительный импульс, чем для открытого проводника.В моделях TDR более низкого уровня этот импульс может быть не виден. Когда проводник полностью открыт, на трассе почти никогда не будет отраженного импульса, указывающего на конец кабеля.

Если TDR показывает разомкнутую нейтраль, то набор для испытания градиента переменного напряжения может обнаружить разрыв в проложенном под землей кабеле без кожуха. Передатчик испытательного комплекта заставляет переменный ток течь через нейтраль, а проводящая земля, окружающая поврежденный участок, действует как электрическая перемычка. А-образная рама, показанная на рис.6 (на стр. 64P), затем определяет результирующий градиент напряжения в почве.

Обнаружение повреждений подземного кабеля | electricaleasy.com

Обнаружение типа неисправности в подземных кабелях с помощью мегомметра не должно быть сложной задачей. Но для определения точного места повреждения кабеля требуются специальные методы. Двумя популярными методами являются петлевые испытания Мюррея и Варли для обнаружения повреждений в подземных кабелях. В этой статье рассказывается о некоторых других популярных методах для поиска повреждений в подземных кабелях , а именно.(i) Удар по кабелю, (ii) TDR, (iii) методы высоковольтного радара

Прокладка кабеля для определения места повреждения кабеля под землей

Кабельный молоток - это, по сути, портативный высоковольтный импульсный генератор. Он используется для подачи высокого напряжения постоянного тока (около 25 кВ) в неисправный кабель. Если вы подадите на неисправный кабель достаточно высокое напряжение, неисправность разомкнутой цепи приведет к сбою с образованием сильноточной дуги. Эта сильноточная дуга издает характерный стук в точном месте повреждения.

Чтобы найти место повреждения кабеля с помощью метода удара, ударник настраивают на многократные удары, а затем проходят по трассе кабеля, чтобы услышать звук удара. Чем выше приложенное напряжение постоянного тока, тем громче будет звук. Этот метод полезен для относительно более коротких кабелей. Для более длинных кабелей метод ударов становится непрактичным (представьте, что вы идете по кабелю, проложенному на несколько километров, чтобы услышать удар).

Достоинства и недостатки тросика

Основное преимущество кабельного загиба заключается в том, что он может очень точно обнаруживать разрывы цепи.Кроме того, этот метод прост в применении и в освоении.

Хотя метод удара обеспечивает очень точное определение места повреждения, он имеет свои недостатки. Применение этого метода для более длинных кабелей занимает очень много времени. На то, чтобы пройти по кабелю, чтобы найти неисправность, могут потребоваться часы или даже дни. Кроме того, в это время кабель подвергается высоким скачкам напряжения. Таким образом, пока обнаруживается существующее повреждение, скачки высокого напряжения могут ослабить изоляцию кабеля. Если вы умеете ударять по кабелю, вы можете ограничить повреждение изоляции кабеля, снизив мощность, передаваемую по кабелю, до минимума, необходимого для проведения теста.Хотя умеренные удары могут не вызвать заметных повреждений, частые удары могут привести к ухудшению изоляции кабеля до неприемлемого состояния. Кроме того, этот метод не может найти неисправности, которые не вызывают дугового замыкания (т. Е. Короткое замыкание).

Рефлектометр во временной области (TDR)

Рефлектометр Megger Time Domain
Источник: Википедия
Рефлектометр (TDR) посылает в кабель кратковременный сигнал низкой энергии (около 50 В) с высокой частотой повторения.Этот сигнал отражается от точки изменения импеданса кабеля (например, неисправности). TDR работает по тому же принципу, что и RADAR. TDR измеряет время, необходимое сигналу для отражения от точки изменения импеданса (или точки повреждения). Отражения отслеживаются на графическом дисплее с амплитудой по оси y и прошедшим временем по оси x. Затраченное время напрямую зависит от расстояния до места повреждения. Если введенный сигнал встречает разрыв цепи (высокий импеданс), это приводит к высокому отклонению кривой вверх по амплитуде.В то время как в случае короткого замыкания на графике будет наблюдаться отрицательное отклонение большой амплитуды.
Сигнал, прошедший и отраженный от разлома

Преимущества и недостатки TDR

Поскольку TDR посылает в кабель сигнал с низким энергопотреблением, это не вызывает ухудшения изоляции кабеля. Это главное преимущество использования TDR для поиска места повреждения в подземном кабеле.TDR хорошо работает как при обрывах цепи, так и при коротких замыканиях между проводниками.
Слабость TDR заключается в том, что он не может точно определить местонахождение неисправности. Это дает приблизительное расстояние до места неисправности. Иногда одной этой информации достаточно, а иногда она служит только для более точного анализа. Когда TDR отправляет тестовый импульс, отражения, которые могут возникнуть во время исходящего тестового импульса, могут быть скрыты от пользователя. Это может произойти с неисправностями на ближнем конце и называется слепыми пятнами.Кроме того, рефлектометр не может обнаружить замыкание на землю с высоким сопротивлением (обычно более 200 Ом). Если есть окружающие электрические помехи, это может помешать сигналу TDR.

[Также читайте: Типы подземных кабелей]

Методы высоковольтного радара

Поскольку низковольтный рефлектометр не может определять замыкания на землю с высоким сопротивлением, его эффективность в при обнаружении подземных повреждений кабеля ограничена. Чтобы преодолеть это ограничение TDR, ниже приведены некоторые популярные методы высоковольтного радара.(i) метод отражения дуги, (ii) метод отражения импульсного импульса и (iii) метод отражения при затухании напряжения.

Метод отражения дуги

В методе отражения дуги используется рефлектометр с фильтром и перемычкой. Импульсный генератор (или импульсный генератор) используется для создания дуги через шунтирующее короткое замыкание, которое создает кратковременное короткое замыкание, так что рефлектометр может эффективно показывать отклонение вниз. Фильтр отражения дуги защищает рефлектометр от выброса высокого напряжения, создаваемого ударником, и направляет сигнал низкого напряжения по кабелю.

[Также читайте: Классификация подземных кабелей]

Метод отражения импульсных перенапряжений

В этом методе используются токовый ответвитель, тампер и запоминающий осциллограф (анализатор). Этот метод используется для длинных кабелей и на коротких замыканиях, которые сложно устранить, и которые не обнаруживаются с помощью метода отражения дуги. В этом методе ударник напрямую подключается к кабелю без фильтра, который может ограничивать как напряжение, так и ток, подаваемые на место повреждения. Молоток подает импульс высокого напряжения в кабель, создавая дугу в месте повреждения, что впоследствии вызывает отражение энергии обратно в ударник.Отражение повторяется взад и вперед между дефектом и ударником, пока его энергия не иссякнет. Токовый ответвитель улавливает отражения от перенапряжения, которые затем фиксируются и отображаются запоминающим осциллографом.

Метод отражения при затухании напряжения

В этом методе используется ответвитель напряжения, диэлектрическая испытательная установка (высоковольтная испытательная установка постоянного тока или контрольный тестер) и запоминающий осциллограф (анализатор). Этот метод используется для кабелей класса передачи, когда для образования дуги в месте короткого замыкания требуется напряжение пробоя, превышающее то, которое может обеспечить типичный ударник или импульсный генератор.Здесь ответвитель напряжения определяет отражения, возникающие в результате пробоя постоянного напряжения в месте повреждения, а анализатор фиксирует и отображает их.

Ссылка: http://www.cablejoints.co.uk/upload/Megger_Cable_Fault_Finding_Solutions.pdf

Определение места повреждения кабеля | Как найти шаг за шагом

Определение места повреждения кабеля требуется в любом месте, где неисправность не видна. Это многоэтапный процесс, который необходимо выполнять как можно быстрее и безопаснее, чтобы клиенты не остались без электричества.

Шаг 1 - Изоляция кабеля и меры безопасности. Повреждение кабеля почти всегда является постоянным. Это означает, что рассматриваемый кабель будет в состоянии, при котором сработают защитные устройства на одном или обоих концах кабеля, в результате чего кабель останется изолированным, но НЕ заземленным (заземленным).
Первая задача для уполномоченного лица на объекте - сделать кабель безопасным, изолировав, а затем заземлив один или оба конца. Только после выполнения соответствующих процедур любому персоналу, проводящему тестирование, разрешается приближаться к кабелю и готовиться к тестированию.

Шаг 2 - Идентификация кабеля: при наличии нескольких кабелей тестирование идентификации кабеля определит правильный кабель для работы. Четкая идентификация перед разрезанием кабеля является неотъемлемой частью безопасного технического обслуживания. Любые ошибки здесь могут быть фатальными и могут привести к более длительным отключениям подключенных клиентов.

Шаг 3 - Отслеживание кабеля. При первой прокладке подземного кабеля он редко проходит по прямой линии, а скорее извивается по глубине и направлению.Отслеживание кабеля выполняется для определения того, что маршрут кабеля следует ожидаемому пути.

Шаг 4 - Идентификация неисправности: первая основная процедура - определить фазу, на которой произошла неисправность, и определить, имеет ли она низкое или высокое сопротивление. Этот тест определяет правильную технику и, следовательно, оборудование, необходимое для диагностики неисправности. Обычно, если обнаруживается, что неисправность ниже 100 Ом, можно использовать импульс низкого напряжения (например, 40 В) от TDR (рефлектометра во временной области).Если неисправность связана с более высоким сопротивлением (> 100 Ом), импульс низкого напряжения, скорее всего, его не увидит. Для таких типов неисправностей потребуется генератор импульсов (ударный разряд) или мост.

Шаг 5 - Предварительное определение места повреждения: для быстрого и эффективного определения места повреждения кабеля необходим надежный и точный метод предварительного определения местоположения. Правильное предварительное определение местоположения может определить место повреждения с точностью до нескольких процентов длины кабеля и сократит время точного определения местоположения до нескольких минут.
Помните:
а) Если это короткое замыкание с низким сопротивлением, предварительное определение местоположения, вероятно, будет единственным средством, необходимым для определения местоположения.
б) Для повреждений с высоким сопротивлением следует использовать методы ARM (отражение дуги) или ICE (импульсный ток) на SWG (генераторе импульсных волн). В качестве альтернативы для предварительного определения местоположения можно использовать метод затухания с помощью тестера постоянного тока высокого напряжения (мост).

Шаг 6 - Точное обнаружение. Вышеупомянутые методы испытаний позволяют оператору находиться на расстоянии 5% от места повреждения. На этом этапе необходимо использовать методы акустической локализации, чтобы сузить погрешность до 0,1%. В большинстве случаев генераторы ударного разряда используются для точной локализации в сочетании с акустическими методами.Разряд создает громкий шум, который точно определяется с помощью акустического устройства определения местоположения. Это устройство оценивает разницу во времени между акустическим сигналом (скоростью звука) и электромагнитным (почти со скоростью света) импульсом ударного разряда. Когда указывается самая короткая разница во времени, выявляется точное место неисправности.

Шаг 7 - Повторное включение кабеля: после завершения всех испытаний и ремонта документация по безопасности / тестированию аннулируется, и кабель возвращается соответствующим операторам, чтобы они могли восстановить его и снова включить нагрузки на только что отремонтированный кабель.

Важный совет при использовании оборудования ARM / ICE:
Во время описанной выше процедуры тестирования важно найти самое низкое напряжение, которое вызовет появление неисправности. Нельзя мириться с идеей «нагружать кабель максимально доступным напряжением (Джоулей)». Например, если повреждение кабеля привело к повреждению поврежденной фазы, которое при приложении постепенно увеличивающегося напряжения ARM составляет 6 кВ, то, как только это будет установлено, только на 10% больше напряжения, скажем, 7 кВ, необходимо приложить для Положение места неисправности отображается четко.Что принципиально важно, так это то, что используемая энергия пропорциональна квадрату напряжения (V2). Если по кабелю неоднократно «ударяют с очень высоким избыточным напряжением», другие точки повреждения арендодателя могут привести к нарушению изоляции, что приведет к дополнительным соединениям / ремонтам, необходимым на кабеле.

Как найти неисправность в кабелях? Типы неисправностей кабелей

Неисправности кабелей, типы, причины и способы определения неисправностей в кабелях с помощью различных тестов.

Общие сведения о неисправностях в кабелях

Когда электрическая энергия вырабатывается на станциях поколений, она распределяется между различными нагрузками, то есть городами, поселками и деревнями для последующего потребления. Процесс включает повышение напряжения, чтобы минимизировать потери энергии в виде тепла. Повышенное напряжение распределяется по сетевым станциям, где оно понижается для распределения на местные трансформаторы, где оно, наконец, понижается и распределяется между потребителями.

Распределение электроэнергии осуществляется по электрическим кабелям. Кабели бывают изолированными или неизолированными. Выбор использования изолированных или неизолированных (воздушных линий или подземных) кабелей в основном важен, когда энергия должна передаваться в процессе подземной прокладки.

В отличие от изолированных кабелей, неисправности неизолированных кабелей легко обнаруживаются, так как наиболее частая неисправность, связанная с таким типом кабеля, - это разрыв и разрыв кабеля или проводов.

В изолированных кабелях, особенно в многожильных, неисправности бывают разных типов и имеют множество причин.
Прежде чем мы обсудим, как найти эти часто встречающиеся неисправности, давайте посмотрим, что такое неисправность кабеля , а также возможные причины и место этих неисправностей.

Типы неисправностей кабеля

Ниже приведены типы неисправностей кабеля , которые обычно встречаются в подземных кабелях.

  • Неисправности, связанные с разрывом цепи: Неисправность в связи с разрывом цепи - это своего рода неисправность, которая возникает в результате обрыва проводника или его выдергивания из соединения.В таких случаях ток вообще не будет протекать, поскольку проводник сломан (конвейер электрического тока).
  • Короткое замыкание или перекрестное замыкание: Этот вид сбоя возникает при повреждении изоляции между двумя кабелями или между двумя многожильными кабелями. В таких случаях ток не будет проходить через основную жилу, подключенную к нагрузке, а вместо этого будет течь напрямую от одного кабеля к другому или от одной жилы или многожильного кабеля к другому. Нагрузка будет замкнута накоротко.
  • Заземление или замыкание на землю: Этот вид сбоев возникает при повреждении изоляции кабеля. Ток, протекающий через неисправный кабель, начинает течь от жилы кабеля к земле или оболочке (защитному устройству кабеля) кабеля. Тогда ток не будет проходить через нагрузку.

Причины неисправностей кабелей

Неисправности кабелей в основном вызваны влажностью бумажной изоляции кабелей. Это может привести к повреждению свинцовой оболочки, защищающей кабель.Свинцовую оболочку можно повредить по-разному. Большинство из них - химическое воздействие почвы на свинец при заглублении, механическое повреждение и кристаллизация свинца в результате вибрации.

Как найти неисправность в поврежденном кабеле?

Прежде чем устранять неисправность в кабелях, необходимо сначала определить неисправность. Существует много способов найти неисправность кабеля , которые обсуждаются ниже;

Различные типы тестов для обнаружения неисправностей в кабелях.

1.Тест Блавье (для неисправностей одного кабеля)

Если в одном кабеле происходит замыкание на землю, а других кабелей (без неисправного) нет, можно выполнить тест Блавье, чтобы определить местонахождение неисправности в одном кабеле.

Другими словами, при отсутствии звукового кабеля для обнаружения неисправности в кабеле (чтобы создать петлю, подключив оба кабеля, как мы делаем в тесте петли Мюррея), тогда называется измерение сопротивления с одной стороны или конца. тест Блавье .

В тесте Блавье сопротивление можно измерить двумя способами.

  • Для изоляции дальнего конца кабеля
  • Чтобы заземлить (заземлить) дальний конец кабеля, как показано на рис.

Замыкание на землю одиночного кабеля может быть обнаружено с помощью теста Блавье. В этом виде испытаний в мостовой сети используются низковольтный источник питания, амперметр и вольтметр. Сопротивление между одним концом кабеля (передающий конец) и землей измеряется, когда «дальний конец» изолирован от земли.

Предположим, нам известно полное сопротивление одножильного кабеля (до неисправности), равное RΩ.А также;

Сопротивление замыкания на землю = r
Сопротивление от дальнего конца кабеля до замыкания = r1
Сопротивление от испытательного конца кабеля до места замыкания = r2

Теперь мы подключим, а затем отключим заземление на дальнем конце кабеля для измерения двух сопротивлений. Эти измерения могут быть выполнены с помощью источника LT (низкого напряжения) и мостовой сети.

Прежде всего, мы изолируем дальний конец кабеля, чтобы определить сопротивление между линией и землей, которое составляет;

R 1 = r 2 + r ……………………….(1)

Теперь мы заземлим или заземлим дальний конец кабеля, чтобы снова найти сопротивление между линией и землей.

Но общее сопротивление (до возникновения неисправности) было

R = r 1 + r 2 ……………………… .. (3)

Решение вышеуказанных уравнений для r 2 (местоположение или расстояние повреждения), получаем

Значение x = r 2 обычно меньше, чем значение R 2 .Поэтому мы рассматриваем (-) вместо (±) в приведенном выше уравнении.

Тесты контуров для поиска повреждений кабеля

Эти виды тестов проводятся при коротких замыканиях или замыканиях на землю в подземных кабелях. Неисправности кабеля можно легко обнаружить, если вместе с заземленными кабелями проложить звуковой кабель. Ниже приведены типы петлевых тестов.

  • Тест петли Мюррея
  • Тест петли Варлея.
  • Тест на перекрытие земли

2.Тест петли Мюррея

Ниже показано соединение, позволяющее определить местонахождение повреждений кабеля с помощью метода теста петли Мюррея .

Принцип моста Уитстона используется в тесте петли Мюррея для обнаружения повреждений кабеля. Ra и Rb - это два плеча передаточных чисел, состоящих из резисторов. G - гальванометр. Неисправный кабель (Rx) подключается ко второму кабелю (Звуковой кабель Rc) через перемычку с низким сопротивлением на дальнем конце. Мост Уитстона поддерживается в равновесии за счет регулировки сопротивления рычагов передаточного отношения Ra и Rb до тех пор, пока отклонение гальванометра не станет равным нулю.
Таким образом…

Решая для x , получаем;

где

l = длина одного кабеля (в метрах ярдов)
2l = общая длина двух кабелей
x = расстояние от верхней стороны до места разлома

3. Варлей Тест контура

Единственное различие между испытанием контура Мюррея и испытанием контура Варли состоит в том, что тест контура Варли предназначен для измерения полного сопротивления контура вместо его получения из соотношения

В этом испытании отношение плеч Ra и Rb являются фиксированными, а положение баланса достигается изменением известного переменного сопротивления (реостат).

Как мы объяснили уравнение в приведенном выше разделе теста петли Мюррея … история такая же и для теста Варлея…

При замыкании на землю или коротком замыкании в кабелях сначала нажимается кнопка переключения. Переведенный в положение 1, переменное сопротивление S изменяется до тех пор, пока мост не будет сбалансирован для значения сопротивления S1. Итак,
Когда ключ находится в позиции 1

Когда ключ находится в позиции 2
Из уравнений 1 и 2 мы получаем,

Поскольку значения Ra, Rb, S1 и S2 известны значение Rx может быть определено как
Сопротивление контура =

Если « r » - это сопротивление кабеля на метр длины, то расстояние повреждения кабеля от тестового конца равно

4.Тест на перекрытие с землей

В тесте на перекрытие с землей выполняются два измерения (вместо одного, как в тесте Блавье). Первое измерение сопротивления - это R1 (между линией и землей, т. Е. От испытательного конца до дальнего (заземленного) конца).
Второе измерение сопротивления - это R2 (между линией и землей, т. Е. От дальнего конца и тестируемого (заземленного) конца).
Оба измерения равны следующим образом:

Как и в тесте Блавье , мы также предполагаем, что нам известно фактическое сопротивление кабеля до повреждения кабеля, которое равно R.

R = r 1 + r 2

5. Тест обрыва цепи

Отказ обрыва цепи может произойти, когда кабель выдергивается из места соединения или в нем происходит разрыв. Такую неисправность можно отследить, проведя испытание емкости. Емкость неисправного кабеля измеряется с обоих концов кабеля баллистическим гальванометром или мостовым методом. Емкость кабеля относительно земли пропорциональна длине кабеля.

6. Испытание на возможное падение

In Испытание на возможное падение , амперметр, вольтметр, переменный резистор (реостат) и аккумулятор подключены, как показано ниже, чтобы найти место повреждения в кабеле.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
