Как узнать обороты электродвигателя
Как определить частоту вращения электродвигателя?
Очевидно, что правильная эксплуатация любой электрической машины предполагает соответствие такого важного ее технического параметра как частота вращения условиям эксплуатации.
Все основные параметры асинхронного электродвигателя изготовителем указываются на металлической бирке — шильдике, прикрепленной к его корпусу. И конечно, в приведенных технических данных обязательно присутствует информация о частоте вращения при номинальной нагрузке.
Однако, на практике, совсем нередки случаи, когда необходимо определить частоту вращения двигателя с отсутствующим шильдиком или с нечитаемыми — стершимися надписями на нем.
Конечно, в таких случаях опытный мастер-электроприводчик, наверняка сможет определить частоту вращения, но у начинающих специалистов-электриков, занимающихся обслуживанием электрического оборудования при решении этого вопроса могут возникнуть некоторые затруднения.
Проще всего определить скорость вращения вала работающего “асинхронника” тахометром. Но, учитывая, что ввиду узкой специфики использования, наличие этого измерительного прибора — большая редкость, данный метод здесь не рассматривается.
Надеемся, предложенный ниже способ окажется полезным. Он применим для асинхронных электродвигателей небольшой и средней мощности, имеющих однослойные статорные обмотки.
Итак, в нашем случае определение частоты вращения электродвигателя предполагает осмотр его статорной обмотки. Поэтому, с двигателя потребуется снять крышку (пошипниковый щит). Если на его валу закреплены шкив или полумуфта для передачи движения, то рекомендуем снять задний щит.
Сняв крышку и крыльчатку вентилятора с вала, следует, открутив винты, снять задний подшипниковый щит, после чего осмотреть торцевую часть статорной обмотки. Далее, надо посчитать количество пазов, занимаемых секциями одной катушки.
Общее количество пазов сердечника, разделенное на количество пазов, занимаемых секциями одной катушки (частное) составит число полюсов. Зная его значение, определяем частоту вращения асинхронного электродвигателя:
2 – 3000 об/мин; 4 – 1500 об/мин; 6 – 1000 об/мин.
Здесь стоит учесть одну особенность асинхронных двигателей — несоответствие скорости вращения магнитного поля и вращения ротора, поэтому скорость может составлять 940 обмин вместо 1000 или 2940 об/мин вместо 3000.
Как видно, особой сложностью этот способ определения частоты вращения по обмотке не отличается, однако, может быть упрощен; потребуется визуально определить какая часть окружности сердечника статора, занимается секциями одной катушки:
Занятая секциями одной катушки ½ часть сердечника статора двигателя свидетельствует о его частоте вращения 3000 обмин, ⅓ — 1500 об/мин, ¼ — 1000 об/мин.
Как определить мощность и обороты электродвигателя без его разборки.
Как узнать характеристики электродвигателя без маркировки.
Электродвигатели в составе мотор-редукторов.
Электрические двигатели уже давно стали включаться в состав различных мотор-редукторов. Они находят свое применение как в трёхступенчатых типа МЦ3У. так и в двухступенчатых типа МЦ2У.
Электромоторы имеют практически 90%-ный коэффициент полезного действия, не требуют постоянного обслуживания. Немаловажным параметром является и исключительная экологичность электрического мотора, вредные выхлопы отсутствуют вовсе, что делает его незаменимым при установке внутри помещения. Словом, в настоящее время электромоторы признаны в 3, а то и в 4 раза эффективнее традиционных двигателей внутреннего сгорания.
Но иногда, в случае выхода из строя электродвигателя, покупатель узнает, что абсолютно никакой сопроводительной документации к нему не прилагается. Маркировочные шильды, если и сохранились, могут находиться в изношенном потертом состоянии, так, что ничего на них рассмотреть попросту бывает невозможно. Как же в таком случае можно определить мощность двигателя и число его оборотов? Здесь поэтапно будут приведены советы, которые помогут это сделать.
Следует иметь в виду, что под числом оборотов подразумевается так называемая асинхронная скорость. Синхронная скорость это скорость вращения магнитного поля.
Асинхронная скорость несколько ниже синхронной из-за наличия массы у вращательного элемента, а также воздействия сил трения, которые могут значительно понизить КПД мотора. Впрочем, на практике эти различия практически никогда не имеет решающего значения.
Сейчас на рынке представлено 3 основные категории асинхронных электродвигателей. Первая категория каталога — моторы, работающие при 1000 оборотах. На практике это число составляет порядка 950-970 оборотов, но для наглядности все-таки округляют до тысячи. Вторая категория моторы, выдающие 1500 об/мин. Это также округлено, так как в действительности диапазон лежит в пределах 1430-1470. Третья 3000 оборотов в минуту. Хотя реально такой мотор выдает 2900-2970 вращений.
Способы определения характеристик электромотора.
Чтобы определить, к какой из этих групп относится двигатель, не нужно разбирать его, как это советуют некоторые специалисты, чтобы обеспечить себе заказ на работу. Дело в том, что разбор электродвигателя может осуществить только мастер достаточной квалификации.
На самом же деле достаточно открыть защитную крышку (другое название подшипниковый щит) и найти катушку обмотки. Таких катушек может быть несколько, но достаточно одной. В случае если к валу прикреплены полумуфта или шкив, потребуется снять еще и нижний щит.
Если катушки соединены при помощи деталей, которые мешают рассмотреть информацию, эти детали ни в коем случае нельзя отсоединять. Нужно попробовать определить на глаз соотношение размера катушки и статора.
Статором называется неподвижная часть электромотора, подвижная же имеет название ротор. В зависимости от конструктивных особенностей, в качестве ротора может выступать как сама катушка, так и магниты.
Если катушка закрывает собой половину кольца статора, такой двигатель относится к третьей группе, то есть способен выдавать до 3000 оборотов. Если размер катушки составляет треть от размеров кольца, это мотор второго типа, соответственно, он способен развить 1500 оборотов в минуту. Наконец, если катушка только на четверть закрывает собой кольцо, это первый тип.
Электромотор развивает мощность в 1000 оборотов.
Существует еще один способ определения частоты вращения вала роторной части. Для этого также нужно снять крышку и найти верхнюю часть обмотки. По расположению секций обмотки и определяется скорость. Обычно внешняя секция занимает 12 пазов. Если сосчитать общее количество пазов и разделить на 12, можно получить число полюсов. Если число полюсов равно 2, двигатель имеет скорость вращения около 3000 об/мин. Если полюсов получилось 4, это соответствует 1500 оборотам в минуту. Если 6, то 1000 об/мин. Если 8, то 700 оборотов.
Третий способ определения количества оборотов внимательно осмотреть бирку на самом двигателе. Цифра на маркировке в конце и соответствует числу полюсов. Например, для маркировки АИР160S6 последняя цифра 6 указывает, сколько полюсов использует катушка.
Проще же всего измерить число оборотов специальным прибором тахометром. Но в силу узкой специализации применения данный способ нельзя рассматривать как общедоступный.
Таким образом, даже если не сохранилось никакой технической документации, существует как минимум 4 способа определить число оборотов электрического мотора.
Как визуально определить число оборотов электродвигателя
Как самостоятельно узнать число оборотов электродвигателя
Зачастую, покупая с рук электродвигатель, автовладелец (и не только) в последующем обнаруживает, что к нему нет никакой документации. В таком случае, как правило, приходится самостоятельно определять обороты электродвигателя, а многие, как свидетельствует практика, не знают, как это сделать. Данная статья расскажет, как определить обороты электродвигателя самостоятельно и, что следует при этом знать.
Пошаговая инструкция определения оборотов
1. На сегодняшний день асинхронные электродвигатели подразделяются на три группы, каждая из которых говорит об индивидуальном обращении ротора в минуту. Первая группа – электродвигатели, делающие 1000 оборотов в минуту. Стоит сразу заметить, что данная цифра немного преувеличена, так как двигатель асинхронный.
Он делает, как правило, около 950-970 оборотов, но для удобства специалисты такие цифры решили округлить. Ко второй группе относятся двигатели, количество обращений ротора которых составляет 1500 за минуту. Эта цифра так же округленная, на самом деле электродвигатель делает 1430—1470 оборотом в минуту.
Третья группа асинхронных электродвигателей – это группа, к которой относится деталь, ротор которой оборачивается вокруг себя три тысячи раз за одну минуту. Реальная цифра оборотов – 2900-2970.
2. Для того, чтобы определить обороты электродвигателя, вам сначала нужно выявить, к какой же именно из указанных выше групп он относится. Для этого откройте одну из его крышек и найдите под низом катушку обмотки. Помните, такая катушка может состоять, как из одной детали, так и из нескольких, в частности трех-четырех. Кроме всего прочего знайте, что подобных катушек в электродвигателе может быть несколько. Вам достаточно одной, до которой, чтобы рассмотреть, нужно меньше всего прикладывать усилий.
3. Внимание! Катушки между собой связаны определенными деталями, которые иногда мешают рассмотреть нужную информацию. Ни при каких обстоятельствах нельзя отсоединять ничего друг от друга. Внимательно приглядитесь к выбранной вами детали и попробуйте приблизительно определить размер катушки относительно кольца статора.
4. Данное расстояние, чтобы узнать обороты электродвигателя, вовсе не нужно определять до точности. Приблизительные расчеты подойдут вам.
Если размер катушки, примерно, закрывает собой половину кольца статора, то скорость вращения ротора – три тысячи оборотов в минуту.
Если размер катушки покрывает, приблизительно, треть самого кольца, электродвигатель будет относиться ко второй группе и, следовательно, число оборотов, которые он сможет совершать, не будет превышать отметки 1500 за минуту.
Когда размер катушки равен одной четвертой по отношению к кольцу – число оборотов электродвигателя будет 1000 оборотов за одну минуту и, соответственно, двигатель будет относиться к третьей группе.
Не забывайте, что указанные цифры – это всего лишь приблизительная картина вращения, в реальности они могут отличаться и это зависит от множества факторов.
Эти статьи вам тоже пригодятся:
Теперь посмотрите это полезное видео:
- Японская техника изготовления цветов из лент – канзаши
Многие наверняка видели и уже имеют в своем гардеробе такие замечательные аксессуары из цветов канзаши. Эта статья научит вас технике их изготовления. Цветы из атласных лент — канзаси.
Узнать больше »
Модульное оригами — схема сборки двойного лебедя
В данном уроке вы узнаете что такое модульное оригами и для изучения будет представлена схема сборки двойного лебедя, которого вы сможете собрать своими руками.
Узнать больше »
Очень экономичная дровяная печь длительного горения
Для владельцев садовых участков, теплиц, гаражей и любых помещений, нуждающихся в утеплении. Загрузив такую печь один раз дровами можно будет потом пару суток к ней вообще не подходить.
Узнать больше »
Леденец детства или как сделать петушка на палочке
Сейчас в продаже всё больше чупа-чупсы, твиксы и прочие заморские изделия. А почему бы Вам сегодня не сделать петушка на палочке и не порадовать своё дитя таким нестандартным подарком.
Узнать больше »
Домашняя самодельная коптильня – 3 вида конструкций
Как в походных, домашних и дачных условиях готовить продукт к копчению, подбирать коптильные дрова, мастерить самодельные коптильни, коптить продукт, и все это делать своими руками.
Узнать больше »
Как выработать электричество для дачи своими руками
Электричество для дачи своими руками? А почему бы и нет? Наверняка, такая созидательная мысль приходит в голову многим дачникам в те дни, когда без предупреждения вырубают свет в самый неподходящий момент.
Узнать больше »
Удобрение из яичной скорлупы для подкормки растений
Килограммы ценнейшего натурального удобрения, выбрасываемого на помойку, можно применить в качестве замечательного удобрения и дополненным набором важных для растений микроэлементов.
Источник
Определение количества оборотов электродвигателя
Довольно часто во время проведения работ необходимо точно знать, сколько оборотов делает
Кстати, такую задачу не все электрики могут решить. Хотя сложного в этом ничего нет.
Определяем вид двигателя по обмотке
Для того чтобы определить тип двигателя по обмотке, с него необходимо снять заднюю крышку. Полумуфта и шкив нет необходимости снимать. Убираем охладительный кожух, а также крыльчатку, для того, чтобы открыть доступ к крышке электродвигателя. После того, как крышку уберете, вы увидите обмотку все целиком. Посмотрите, как размещена одна секция по отношению к стартеру. Если катушка распределена на 180-ти градусах, то этот двигатель совершает 3000 оборотов в минуту.
Если вы видите, что вокруг стартера ляжет 3 пролета обмотки (сто двадцать градусов), то эти электродвигатели 1500 оборотов в минуту способны выполнять. В том случае, если в окружности стартера поместится 4 секции (девяносто градусов), то такой двигатель имеет скорость работы, равный тысяче оборотов в минуту.
Вот таким нехитрым методом мы легко можем обозначить скорость работы электродвигателя. Такой метод прекрасно подойдет для тех двигателей, в которых обмотка распределяется по пролетам.
Определение числа оборотов при помощи миллиамперметра
Существует еще несколько способов определения числа оборотов. Ротор электрического двигателя обладает магнитным полем. Это магнитное поле наводит ЭДС в стартерной обмотке во время вращения ротора. С помощью миллиамперметра ЭДС можно легко «словить».
Мы должны произвести следующие действия:
- Находим одну фазу (вернее ее обмотку). Нет разницы, каким образом будут соединяться обмотки: в виде треугольника или звезды.
- Кончики обмотки подключаем к миллиамперметру.
- Вращаем вал электродвигателя.
- Следим за количеством отклонений стрелки прибора во время одного оборота ротора:
2 раза – двигатель делает 2300 оборотов в минуту;
4 раза – 1500 оборотов;
6 раз – 1000 оборотов;
8 раз – 750 оборотов.
—>Категория : Статьи | —>Просмотров : 2188
Источник
Как найти число оборотов двигателя
Содержание
- Как определить скорость вращения электродвигателя
- Определение количества оборотов электродвигателя
- Определяем вид двигателя по обмотке
- Определение числа оборотов при помощи миллиамперметра
- Как узнать обороты электродвигателя
- Как определить частоту вращения электродвигателя?
- Как определить мощность и обороты электродвигателя без его разборки.
- Как узнать характеристики электродвигателя без маркировки.
- Электродвигатели в составе мотор-редукторов.
- Способы определения характеристик электромотора.
- Как визуально определить число оборотов электродвигателя
- Как самостоятельно узнать число оборотов электродвигателя
- Пошаговая инструкция определения оборотов

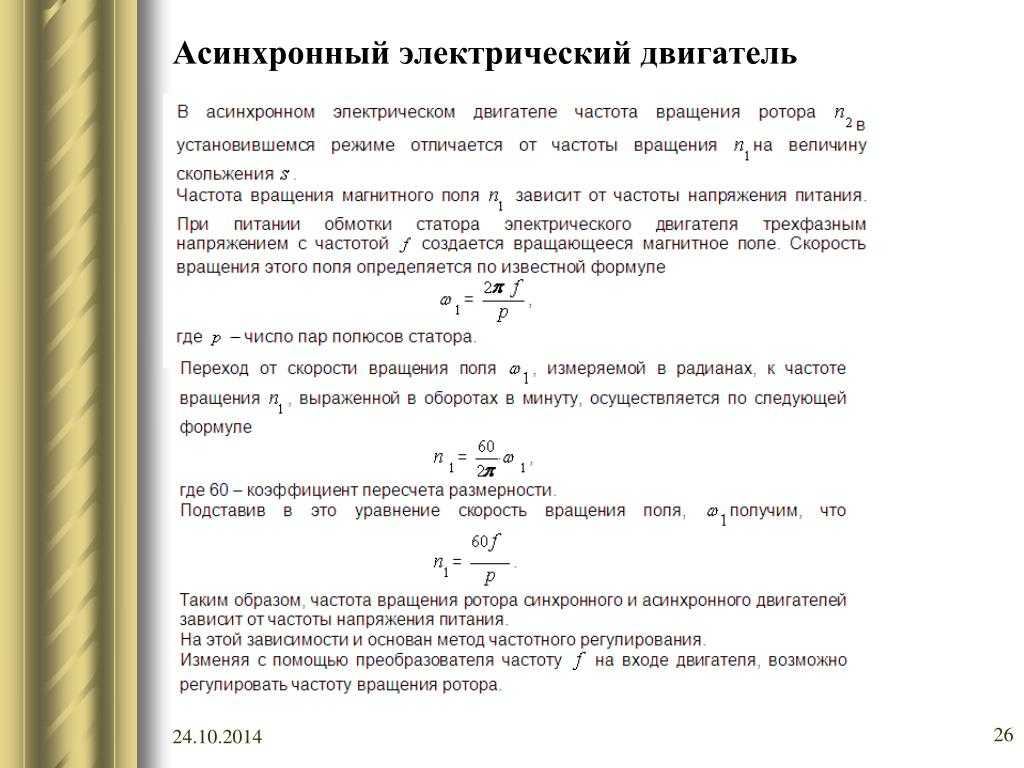

Под скоростью вращения асинхронного электродвигателя обычно понимают угловую частоту вращения его ротора, которая приведена на шильдике (на паспортной табличке двигателя) в виде количества оборотов в минуту.
Трехфазный двигатель можно питать и от однофазной сети, для этого достаточно добавить конденсатор параллельно одной или двум его обмоткам, в зависимости от напряжения сети, но конструкция двигателя от этого не изменится.
Так, если ротор под нагрузкой совершает 2760 оборотов в минуту, то угловая частота данного двигателя будет равна 2760*2пи/60 радиан в секунду, то есть 289 рад/с, что не удобно для восприятия, поэтому на табличке пишут просто «2760 об/мин». Применительно к асинхронному электродвигателю, это обороты с учетом скольжения s.
Синхронная же скорость данного двигателя (без учета скольжения) будет равна 3000 оборотов в минуту, поскольку при питании обмоток статора сетевым током с частотой 50 Гц, каждую секунду магнитный поток будет совершать по 50 полных циклических изменений, а 50*60 = 3000, вот и получается 3000 оборотов в минуту — синхронная скорость асинхронного электродвигателя.
В рамках данной статьи мы поговорим о том, как определить синхронную скорость вращения неизвестного асинхронного трехфазного двигателя, просто взглянув на его статор.
По внешнему виду статора, по расположению обмоток, по количеству пазов, — можно легко определить синхронные обороты электродвигателя если у вас нет под рукой тахометра. Итак, начнем по порядку и разберем данный вопрос с примерами.
3000 оборотов в минуту
Про асинхронные электродвигатели (смотрите — Виды электродвигателей) принято говорить, что тот или иной двигатель имеет одну, две, три или четыре пары полюсов. Минимум — одна пара полюсов, то есть минимум — два полюса. Взгляните на рисунок. Здесь вы видите, что в статор уложено по две последовательно соединенные катушки на каждую фазу — в каждой паре катушек одна расположена напротив другой. Эти катушки и образуют по паре полюсов на статоре.
Одна из фаз показана для ясности красным цветом, вторая — зеленым, третья — черным. Обмотки всех трех фаз устроены одинаково. Поскольку три эти обмотки питаются по очереди (ток трехфазный), то за 1 колебание из 50 в каждой из фаз — магнитный поток статора один раз обернется на полные 360 градусов, то есть совершит один оборот за 1/50 секунды, значит 50 оборотов получится за секунду.
Так и выходит 3000 оборотов в минуту.
Таким образом становится ясно, что для определения синхронных оборотов асинхронного электродвигателя достаточно определить количество пар его полюсов, что легко сделать, сняв крышку и взглянув на статор.
Общее число пазов статора разделите на число пазов, приходящихся на одну секцию обмотки одной из фаз. Если получится 2, то перед вами двигатель с двумя полюсами — с одной парой полюсов. Следовательно синхронная частота составляет 3000 оборотов в минуту или примерно 2910 с учетом скольжения. В простейшем случае 12 пазов, по 6 пазов на катушку, и таких катушек 6 — по две на каждую из трех фаз.
Обратите внимание, количество катушек в одной группе для одной пары полюсов может быть не обязательно 1, но и 2 и 3, однако для примера мы рассмотрели вариант с одиночными группами на пару катушек (не будем в рамках данной статьи заострять внимание на способах намотки).
1500 оборотов в минуту
Для получения синхронной скорости в 1500 оборотов в минуту, количество полюсов статора увеличивают вдвое, чтобы за 1 колебание из 50 магнитный поток совершил бы только пол оборота — 180 градусов.
Для этого на каждую фазу делают по 4 секции обмотки. Таким образом, если одна катушка занимает четверть всех пазов, то перед вами двигатель с двумя парами полюсов, образованными четырьмя катушками на фазу.
Например, 6 пазов из 24 занимает одна катушка или 12 из 48, значит перед вами двигатель с синхронной частотой 1500 оборотов в минуту, или с учетом скольжения примерно 1350 оборотов в минуту. На приведенном фото каждая секция обмотки выполнена в виде двойной катушечной группы.
1000 оборотов в минуту
Как вы уже поняли, для получения синхронной частоты в 1000 оборотов в минуту, каждая фаза образует уже три пары полюсов, чтобы за одно колебание из 50 (герц) магнитный поток обернулся бы всего на 120 градусов, и соответствующим образом повернул бы за собой ротор.
Таким образом, минимум 18 катушек установлены на статор, причем каждая катушка занимает шестую часть всех пазов (по шесть катушек на фазу — по три пары). Например, если пазов 24, то одна катушка займет 4 из них.
Получится частота с учетом скольжения около 935 оборотов в минуту.
750 оборотов в минуту
Для получения синхронной скорости в 750 оборотов в минуту, необходимо, чтобы три фазы формировали на статоре четыре пары движущихся полюсов, это по 8 катушек на фазу — одна напротив другой — 8 полюсов. Если например на 48 пазов приходится по катушке на каждые 6 пазов — перед вами асинхронный двигатель с синхронными оборотами 750 (или около 730 с учетом скольжения).
500 оборотов в минуту
Наконец, для получения асинхронного двигателя с синхронной скоростью в 500 оборотов в минуту необходимо 6 пар полюсов — по 12 катушек (полюсов) на фазу, чтобы на каждое колебание сети магнитный поток поворачивался бы на 60 градусов. То есть, если например статор имеет 36 пазов, при этом на катушку приходится по 4 паза — перед вами трехфазный двигатель на 500 оборотов в минуту (480 с учетом скольжения).
Источник
Определение количества оборотов электродвигателя
Довольно часто во время проведения работ необходимо точно знать, сколько оборотов делает
Кстати, такую задачу не все электрики могут решить.
Хотя сложного в этом ничего нет.
Определяем вид двигателя по обмотке
Для того чтобы определить тип двигателя по обмотке, с него необходимо снять заднюю крышку. Полумуфта и шкив нет необходимости снимать. Убираем охладительный кожух, а также крыльчатку, для того, чтобы открыть доступ к крышке электродвигателя. После того, как крышку уберете, вы увидите обмотку все целиком. Посмотрите, как размещена одна секция по отношению к стартеру. Если катушка распределена на 180-ти градусах, то этот двигатель совершает 3000 оборотов в минуту.
Если вы видите, что вокруг стартера ляжет 3 пролета обмотки (сто двадцать градусов), то эти электродвигатели 1500 оборотов в минуту способны выполнять. В том случае, если в окружности стартера поместится 4 секции (девяносто градусов), то такой двигатель имеет скорость работы, равный тысяче оборотов в минуту.
Вот таким нехитрым методом мы легко можем обозначить скорость работы электродвигателя. Такой метод прекрасно подойдет для тех двигателей, в которых обмотка распределяется по пролетам.
Определение числа оборотов при помощи миллиамперметра
Существует еще несколько способов определения числа оборотов. Ротор электрического двигателя обладает магнитным полем. Это магнитное поле наводит ЭДС в стартерной обмотке во время вращения ротора. С помощью миллиамперметра ЭДС можно легко «словить».
Мы должны произвести следующие действия:
- Находим одну фазу (вернее ее обмотку). Нет разницы, каким образом будут соединяться обмотки: в виде треугольника или звезды.
- Кончики обмотки подключаем к миллиамперметру.
- Вращаем вал электродвигателя.
- Следим за количеством отклонений стрелки прибора во время одного оборота ротора:
2 раза – двигатель делает 2300 оборотов в минуту;
4 раза – 1500 оборотов;
6 раз – 1000 оборотов;
8 раз – 750 оборотов.
—>Категория : Статьи | —>Просмотров : 2189
Источник
Как узнать обороты электродвигателя
Как определить частоту вращения электродвигателя?
Очевидно, что правильная эксплуатация любой электрической машины предполагает соответствие такого важного ее технического параметра как частота вращения условиям эксплуатации.
Все основные параметры асинхронного электродвигателя изготовителем указываются на металлической бирке — шильдике, прикрепленной к его корпусу. И конечно, в приведенных технических данных обязательно присутствует информация о частоте вращения при номинальной нагрузке.
Однако, на практике, совсем нередки случаи, когда необходимо определить частоту вращения двигателя с отсутствующим шильдиком или с нечитаемыми — стершимися надписями на нем.
Конечно, в таких случаях опытный мастер-электроприводчик, наверняка сможет определить частоту вращения, но у начинающих специалистов-электриков, занимающихся обслуживанием электрического оборудования при решении этого вопроса могут возникнуть некоторые затруднения.
Проще всего определить скорость вращения вала работающего “асинхронника” тахометром. Но, учитывая, что ввиду узкой специфики использования, наличие этого измерительного прибора — большая редкость, данный метод здесь не рассматривается.
Надеемся, предложенный ниже способ окажется полезным. Он применим для асинхронных электродвигателей небольшой и средней мощности, имеющих однослойные статорные обмотки.
Итак, в нашем случае определение частоты вращения электродвигателя предполагает осмотр его статорной обмотки. Поэтому, с двигателя потребуется снять крышку (пошипниковый щит). Если на его валу закреплены шкив или полумуфта для передачи движения, то рекомендуем снять задний щит.
Сняв крышку и крыльчатку вентилятора с вала, следует, открутив винты, снять задний подшипниковый щит, после чего осмотреть торцевую часть статорной обмотки. Далее, надо посчитать количество пазов, занимаемых секциями одной катушки.
Общее количество пазов сердечника, разделенное на количество пазов, занимаемых секциями одной катушки (частное) составит число полюсов. Зная его значение, определяем частоту вращения асинхронного электродвигателя:
2 – 3000 об/мин; 4 – 1500 об/мин; 6 – 1000 об/мин.
Здесь стоит учесть одну особенность асинхронных двигателей — несоответствие скорости вращения магнитного поля и вращения ротора, поэтому скорость может составлять 940 обмин вместо 1000 или 2940 об/мин вместо 3000.
Как видно, особой сложностью этот способ определения частоты вращения по обмотке не отличается, однако, может быть упрощен; потребуется визуально определить какая часть окружности сердечника статора, занимается секциями одной катушки:
Занятая секциями одной катушки ½ часть сердечника статора двигателя свидетельствует о его частоте вращения 3000 обмин, ⅓ — 1500 об/мин, ¼ — 1000 об/мин.
Как определить мощность и обороты электродвигателя без его разборки.
Как узнать характеристики электродвигателя без маркировки.
Электродвигатели в составе мотор-редукторов.
Электрические двигатели уже давно стали включаться в состав различных мотор-редукторов. Они находят свое применение как в трёхступенчатых типа МЦ3У. так и в двухступенчатых типа МЦ2У.
Электромоторы имеют практически 90%-ный коэффициент полезного действия, не требуют постоянного обслуживания. Немаловажным параметром является и исключительная экологичность электрического мотора, вредные выхлопы отсутствуют вовсе, что делает его незаменимым при установке внутри помещения. Словом, в настоящее время электромоторы признаны в 3, а то и в 4 раза эффективнее традиционных двигателей внутреннего сгорания.
Но иногда, в случае выхода из строя электродвигателя, покупатель узнает, что абсолютно никакой сопроводительной документации к нему не прилагается. Маркировочные шильды, если и сохранились, могут находиться в изношенном потертом состоянии, так, что ничего на них рассмотреть попросту бывает невозможно. Как же в таком случае можно определить мощность двигателя и число его оборотов? Здесь поэтапно будут приведены советы, которые помогут это сделать.
Следует иметь в виду, что под числом оборотов подразумевается так называемая асинхронная скорость. Синхронная скорость это скорость вращения магнитного поля.
Асинхронная скорость несколько ниже синхронной из-за наличия массы у вращательного элемента, а также воздействия сил трения, которые могут значительно понизить КПД мотора. Впрочем, на практике эти различия практически никогда не имеет решающего значения.
Сейчас на рынке представлено 3 основные категории асинхронных электродвигателей. Первая категория каталога — моторы, работающие при 1000 оборотах. На практике это число составляет порядка 950-970 оборотов, но для наглядности все-таки округляют до тысячи. Вторая категория моторы, выдающие 1500 об/мин. Это также округлено, так как в действительности диапазон лежит в пределах 1430-1470. Третья 3000 оборотов в минуту. Хотя реально такой мотор выдает 2900-2970 вращений.
Способы определения характеристик электромотора.
Чтобы определить, к какой из этих групп относится двигатель, не нужно разбирать его, как это советуют некоторые специалисты, чтобы обеспечить себе заказ на работу. Дело в том, что разбор электродвигателя может осуществить только мастер достаточной квалификации.
На самом же деле достаточно открыть защитную крышку (другое название подшипниковый щит) и найти катушку обмотки. Таких катушек может быть несколько, но достаточно одной. В случае если к валу прикреплены полумуфта или шкив, потребуется снять еще и нижний щит.
Если катушки соединены при помощи деталей, которые мешают рассмотреть информацию, эти детали ни в коем случае нельзя отсоединять. Нужно попробовать определить на глаз соотношение размера катушки и статора.
Статором называется неподвижная часть электромотора, подвижная же имеет название ротор. В зависимости от конструктивных особенностей, в качестве ротора может выступать как сама катушка, так и магниты.
Если катушка закрывает собой половину кольца статора, такой двигатель относится к третьей группе, то есть способен выдавать до 3000 оборотов. Если размер катушки составляет треть от размеров кольца, это мотор второго типа, соответственно, он способен развить 1500 оборотов в минуту. Наконец, если катушка только на четверть закрывает собой кольцо, это первый тип.
Электромотор развивает мощность в 1000 оборотов.
Существует еще один способ определения частоты вращения вала роторной части. Для этого также нужно снять крышку и найти верхнюю часть обмотки. По расположению секций обмотки и определяется скорость. Обычно внешняя секция занимает 12 пазов. Если сосчитать общее количество пазов и разделить на 12, можно получить число полюсов. Если число полюсов равно 2, двигатель имеет скорость вращения около 3000 об/мин. Если полюсов получилось 4, это соответствует 1500 оборотам в минуту. Если 6, то 1000 об/мин. Если 8, то 700 оборотов.
Третий способ определения количества оборотов внимательно осмотреть бирку на самом двигателе. Цифра на маркировке в конце и соответствует числу полюсов. Например, для маркировки АИР160S6 последняя цифра 6 указывает, сколько полюсов использует катушка.
Проще же всего измерить число оборотов специальным прибором тахометром. Но в силу узкой специализации применения данный способ нельзя рассматривать как общедоступный.
Таким образом, даже если не сохранилось никакой технической документации, существует как минимум 4 способа определить число оборотов электрического мотора.
Как визуально определить число оборотов электродвигателя
Как самостоятельно узнать число оборотов электродвигателя
Зачастую, покупая с рук электродвигатель, автовладелец (и не только) в последующем обнаруживает, что к нему нет никакой документации. В таком случае, как правило, приходится самостоятельно определять обороты электродвигателя, а многие, как свидетельствует практика, не знают, как это сделать. Данная статья расскажет, как определить обороты электродвигателя самостоятельно и, что следует при этом знать.
Пошаговая инструкция определения оборотов

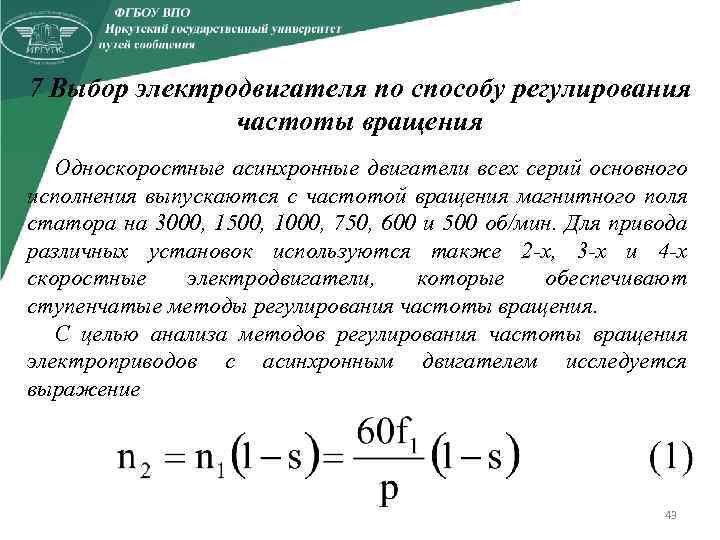

1. На сегодняшний день асинхронные электродвигатели подразделяются на три группы, каждая из которых говорит об индивидуальном обращении ротора в минуту. Первая группа – электродвигатели, делающие 1000 оборотов в минуту. Стоит сразу заметить, что данная цифра немного преувеличена, так как двигатель асинхронный.
Он делает, как правило, около 950-970 оборотов, но для удобства специалисты такие цифры решили округлить. Ко второй группе относятся двигатели, количество обращений ротора которых составляет 1500 за минуту. Эта цифра так же округленная, на самом деле электродвигатель делает 1430—1470 оборотом в минуту.
Третья группа асинхронных электродвигателей – это группа, к которой относится деталь, ротор которой оборачивается вокруг себя три тысячи раз за одну минуту. Реальная цифра оборотов – 2900-2970.
2. Для того, чтобы определить обороты электродвигателя, вам сначала нужно выявить, к какой же именно из указанных выше групп он относится. Для этого откройте одну из его крышек и найдите под низом катушку обмотки. Помните, такая катушка может состоять, как из одной детали, так и из нескольких, в частности трех-четырех. Кроме всего прочего знайте, что подобных катушек в электродвигателе может быть несколько. Вам достаточно одной, до которой, чтобы рассмотреть, нужно меньше всего прикладывать усилий.
3. Внимание! Катушки между собой связаны определенными деталями, которые иногда мешают рассмотреть нужную информацию. Ни при каких обстоятельствах нельзя отсоединять ничего друг от друга. Внимательно приглядитесь к выбранной вами детали и попробуйте приблизительно определить размер катушки относительно кольца статора.
4. Данное расстояние, чтобы узнать обороты электродвигателя, вовсе не нужно определять до точности. Приблизительные расчеты подойдут вам.
Если размер катушки, примерно, закрывает собой половину кольца статора, то скорость вращения ротора – три тысячи оборотов в минуту.
Если размер катушки покрывает, приблизительно, треть самого кольца, электродвигатель будет относиться ко второй группе и, следовательно, число оборотов, которые он сможет совершать, не будет превышать отметки 1500 за минуту.
Когда размер катушки равен одной четвертой по отношению к кольцу – число оборотов электродвигателя будет 1000 оборотов за одну минуту и, соответственно, двигатель будет относиться к третьей группе.
Не забывайте, что указанные цифры – это всего лишь приблизительная картина вращения, в реальности они могут отличаться и это зависит от множества факторов.
Эти статьи вам тоже пригодятся:
Теперь посмотрите это полезное видео:
- Японская техника изготовления цветов из лент – канзаши
Многие наверняка видели и уже имеют в своем гардеробе такие замечательные аксессуары из цветов канзаши. Эта статья научит вас технике их изготовления. Цветы из атласных лент — канзаси.
Узнать больше »
Модульное оригами — схема сборки двойного лебедя
В данном уроке вы узнаете что такое модульное оригами и для изучения будет представлена схема сборки двойного лебедя, которого вы сможете собрать своими руками.
Узнать больше »
Очень экономичная дровяная печь длительного горения
Для владельцев садовых участков, теплиц, гаражей и любых помещений, нуждающихся в утеплении. Загрузив такую печь один раз дровами можно будет потом пару суток к ней вообще не подходить.
Узнать больше »
Леденец детства или как сделать петушка на палочке
Сейчас в продаже всё больше чупа-чупсы, твиксы и прочие заморские изделия. А почему бы Вам сегодня не сделать петушка на палочке и не порадовать своё дитя таким нестандартным подарком.
Узнать больше »
Домашняя самодельная коптильня – 3 вида конструкций
Как в походных, домашних и дачных условиях готовить продукт к копчению, подбирать коптильные дрова, мастерить самодельные коптильни, коптить продукт, и все это делать своими руками.
Узнать больше »
Как выработать электричество для дачи своими руками
Электричество для дачи своими руками? А почему бы и нет? Наверняка, такая созидательная мысль приходит в голову многим дачникам в те дни, когда без предупреждения вырубают свет в самый неподходящий момент.
Узнать больше »
Удобрение из яичной скорлупы для подкормки растений
Килограммы ценнейшего натурального удобрения, выбрасываемого на помойку, можно применить в качестве замечательного удобрения и дополненным набором важных для растений микроэлементов.
Источник
Видео с вопросом: Определение количества витков вторичной обмотки трансформатора
Повышающий трансформатор должен изменять разность потенциалов переменного тока с 50 В на 250 В. Если трансформатор имеет 100 витков на первичной обмотке, сколько витков ему нужно иметь на вторичной обмотке?
Стенограмма видео
Повышающий трансформатор должен изменить разность потенциалов переменного тока с 50 вольт на 250 вольт. Если трансформатор имеет 100 витков его первичная обмотка, сколько витков нужно иметь на вторичной обмотке?
В этом вопросе мы рассматриваем
повышающий трансформатор, то есть трансформатор имеет выходную разность потенциалов,
который мы называем 𝑉 выходом, который больше, чем входная разность потенциалов, 𝑉
вход.
Здесь нам сказали, что
входная разность потенциалов составляет 50 вольт, а выходная разность потенциалов
должно быть 250 вольт.
Мы можем вспомнить, что отношения между входной и выходной разностью потенциалов зависит от соотношения между числом витков 𝑁 в первичной и вторичной обмотках трансформатора или на входе и выход, катушки. В частности, мы знаем, что соотношение числа витков 𝑁 во входной и выходной катушках такое же, как и отношение разности потенциалов 𝑉 на этих катушках. Мы можем записать это как ввод 𝑁 деленное на 𝑁 выходное значение равно 𝑉 входному сигналу, деленному на 𝑉 выходное значение.
Теперь мы уже знаем значения для
оба члена в правой части этого выражения. Таким образом, мы можем записать отношение 𝑉
вход к выходу 𝑉 как 50 вольт, деленное на 250 вольт, что упрощает до
одна пятая, единицы вольт отмены.
Если повышающий трансформатор имеет 100 включает свою первичную катушку, тогда вторичной катушке требуется 500 витков, чтобы изменить разность потенциалов переменного тока с 50 вольт на 250 вольт.
Вопрос Видео: Определение количества витков провода на единицу длины соленоида
Стенограмма видео
Соленоид состоит из провода, по которому течет постоянный ток 0,16 ампер.
Измеренное магнитное поле в центре соленоида составляет 3,8 умножить на 10 с отрицательными четырьмя Тесла. Рассчитайте количество витков провода на сантиметр длины соленоида, округлив до ближайшего целого числа витков. Используйте значение от четырех 𝜋, умноженное на 10, до отрицательных семи тесла-метров на ампер для 𝜇 ноль.
Этот вопрос касается соленоида, который представляет собой провод, сформированный в виде серии равноотстоящих друг от друга петель или витков, как показано здесь. Нам сказали, что провод, который образует этот соленоид, несет постоянный ток 0,16 ампер, который мы обозначили как 𝐼. В результате этого тока внутри соленоида возникает магнитное поле. Нам говорят, что сила этого магнитного поля, которую мы обозначили как 𝐵, измеряется в центре соленоида и равна 3,8 умножить на 10 минус четыре тесла. Напряженность магнитного поля 𝐵 внутри соленоида зависит от тока 𝐼 через провод, но она также зависит от общей длины соленоида, заглавной 𝐿 и заглавной 𝑁, общего количества витков провода, образующего соленоид.
Точнее, напряженность магнитного поля 𝐵 равна постоянному 𝜇 нулю, проницаемость свободного пространства, умноженная на заглавную 𝑁, общее количество витков провода, умноженное на силу тока 𝐼, деленное на длину соленоида, заглавная 𝐿 . Теперь в этом уравнении мы знаем значение напряженности магнитного поля 𝐵, а также ток 𝐼 в проводе. 𝜇 ничто — это константа, значение которой нам дано. Это оставляет нам количество витков, заглавную 𝑁, и длину соленоида, заглавную 𝐿. Нам не даются значения ни для одной из этих двух величин, и ни одна из них не является той величиной, которую нас просят найти в вопросе.
Нас спрашивают о количестве витков провода на сантиметр длины соленоида. Обозначим количество витков провода на единицу длины соленоида строчной буквой 𝑛. Мы видим, что количество витков на единицу длины должно быть равно общему количеству витков, заглавной 𝑁, деленному на общую длину, заглавную 𝐿. Затем мы можем использовать это соотношение, чтобы заменить в этом уравнении заглавную 𝑁, деленную на заглавную 𝐿, на строчную 𝑛.
Делая эту замену, мы получаем, что 𝐵 равно 𝜇 нулю, умноженному на строчную 𝑛, умноженному на 𝐼. Теперь мы знаем напряженность магнитного поля 𝐵 и силу тока 𝐼, и у нас есть значение проницаемости свободного пространства 𝜇 равное нулю.
Мы хотим решить это уравнение для строчных букв 𝑛, количества витков провода на единицу длины. Чтобы сделать строчную 𝑛 предметом уравнения, мы разделим обе части на 𝜇 ноль и 𝐼. Затем в правой части 𝜇 нули и 𝐼 сокращаются в числителе и знаменателе. Поменяв местами левую и правую части уравнения, мы можем переписать его так, что строчная буква 𝑛 равна 𝐵, деленной на 𝜇 ноль 𝐼. Теперь мы можем взять наши значения, данные нам для напряженности магнитного поля 𝐵 и тока 𝐼, вместе со значением, которое мы дали для 𝜇 нуля, и подставить их в это уравнение. Когда мы это сделаем, мы получим вот это выражение для строчной буквы 𝑛, количества витков на единицу длины. Это 3,8 умножить на 10 минус четыре тесла, разделить на четыре 𝜋 умножить на 10 минус семь тесла на метр на ампер и 0,16 ампер.
Если мы теперь посмотрим на единицы величин в правой части, то увидим, что в знаменателе дроби ампер и ампер компенсируют друг друга. Тогда единицы тесла в числителе сокращаются с единицами тесла в знаменателе. Это означает, что в знаменателе дроби остались только метры. Это означает, что, используя эти значения, мы вычислим значение для строчной буквы 𝑛 с общими единицами измерения в метрах до отрицательного значения или в единицах измерения на метр. То есть значение строчной 𝑛, которое мы найдем, будет количеством витков провода на метр длины соленоида. Затем вычисление выражения дает результат для нижнего регистра 𝑛, равный 1,889.96 и так далее раз 10 по три на метр.
Однако следует заметить, что нас спрашивали не о количестве витков провода на метр, а о количестве витков провода на сантиметр. То есть нам нужно это значение, которое мы нашли для строчной 𝑛, перевести из единиц метров в отрицательную в единицы сантиметров в отрицательную. Для этого начнем с того, что вспомним, что один метр равен 100 сантиметрам.
Если мы разделим обе стороны этого отношения на один метр и на 100 сантиметров так, чтобы однометровые члены слева сокращались, а 100-сантиметровые члены справа сокращались, мы получим, что единица на 100 сантиметров равна единице. свыше одного метра.
Так как одна сверхединица сантиметров равна сантиметрам относительно отрицательной единицы, а одна сверхединица метра равна количеству метров отрицательной единице, то мы имеем, что единица более 100 сантиметров отрицательной единице равна одному метру отрицательной единицы. Это уравнение означает, что для преобразования величины из единиц метров в отрицательную единицу в единицах сантиметров в отрицательную единицу нам нужно разделить на коэффициент 100. что мы можем использовать это, чтобы вычислить значение строчной 𝑛 в единицах сантиметров до отрицательного. Мы знаем, что строчная 𝑛 равна 1,889.96 и так далее раз 10 до трех метров до отрицательного. И мы также знаем, что для преобразования из метров в отрицательные в сантиметры в отрицательные, мы делим на 100.
