Как самостоятельно установить и настроить спутниковую антенну

2. Архив статей
3. Как самостоятельно установить и настроить спутниковую антенну

В данной статье собран материал по установке спутниковой антенны, основанный на нашем личном опыте. Мы не призываем устанавливать Вас антенну самостоятельно, так как это связано с риском для жизни. Если Вы хотите больше узнать о том, как происходит сам процесс установки, то для Вас данная статья будет интересна.

I. Выбор места установки спутниковой антенны

Для выбора места установки антенны необходимо руководствоваться определенными правилами. Все спутники расположены на геостанционарной орбите в направлении с юго-востока по юго-запад. Соответственно Ваши окна должны выходить на юг или юго-запад, в противном случае  установка производится на крыше здания. После решения этой задачи, Вам нужно будет проверить, есть ли какие-либо препятствия из окон или с крыши, в зависимости от того, где Вы решили установить антенну. Для того, чтобы более точно определиться с местом установки нужно рассчитать угол места и азимут.

Угол места – угол, на который отклоняется от горизонтали линия прямой видимости на спутник. Вычисляется по формуле:

Азимут – направление, указывающее на спутник в зависимости от расположения места приема. Значение рассчитывается по формуле:

II. Установка кронштейна

Для установки кронштейна необходимо иметь дрель с перфоратором или ударным механизмом для сверления бетонных или кирпичных стен. Устанавливать кронштейн желательно на расклинивающиеся анкерные болты. Принципом работы расклинивающегося анкерного болта является расклинивание упорных лепестков при затягивании болта внутри бетонной стены, что обеспечивает надежное крепление кронштейна к стене.

При работе с кирпичными стенами в основном используются расклинивающиеся анкеры размерами м8 и н10. Как правило расклинивающиеся анкерные болты с диаметром отверстия более 16мм не рекомендуется использовать для крепления в кирпичных кладках, хотя анкеры с диаметром отверстий 20мм можно применять для высокопрочного кирпича в некоторых зданиях старой постройки. Вокруг крепления всегда нужно стараться сохранять большую часть кирпича и не устанавливать крепления выше четвертого ряда сверху, или на расстоянии меньше четырех кирпичей от угла стены во избежании появления трещин в складке. Также не рекомендуется использовать анкеры в шлакобетонных и других блоках с низкой плотностью. Нужно иметь в виду, что нельзя допускать чрезмерного затягивания анкеров, так как возникающие при этом силы сопротивления сжатию могут легко расколоть кирпичную кладку.

В дальнейшем производится разметка и сверление отверстий в стене. После этого производится забивка и протяжка анкерных болтов в стену вместе с кронштейном и их дальнейшее затягивание до упора. Далее проверяется прочность полученной конструкции.

III. Сборка спутниковой антенны.

Сборка спутниковой антенны осуществляется в соответствии с инструкцией. При сборке необходимо аккуратно обращаться с зеркалом антенны (особенно с теми, которые изготовлены из алюминия), не наносить никаких механических повреждений, меняющий геометрию зеркала. После сборки проверяется прочность затяжки всех креплений.

При сборке особое внимание надо уделить установке спутникового конвертора (LNB). Правильность установки поляризации конвертора очень сильно влияет на качество принимаемого сигнала. Этого можно достигнуть экспериментальным путем: вращением конвертора вокруг своей оси до получения максимального сигнала. В этой позиции следует закрепить конвертор. В том случае, если антенна, установленная за окном, своим зеркалом закрывает доступ к конвертору, Вам необходимо произвести настройку поляризации заблаговременно. Информацию о настройке конвертора Вы можете получить у продавца оборудования, либо произвести тренировочную установку антенны.

Перед вывешиванием антенны на кронштейн необходимо её привязать страховочной веревкой на случай ее падения из рук. Также желательно заранее подключить кабель к конвертору и заизолировать разъем изолентой от влаги, т.к. в дальнейшем может больше не предоставиться возможности добраться до конвертора. После вывешивания спутниковой антенны, тарелки подтягиваются регулировочные болты до момента, когда антенна начинает туго висеть на кронштейне.

IV. Протяжка кабеля

Если спутниковая антенна висит за окном, то отверстия под кабель можно сделать в двух местах: либо в углу оконной рамы, либо в стене на уровне пола, если есть длинное сверло. Если она стоит на крыше, кабель проводится либо по фасаду здания (кабель крепится на верху крыши и возле окна в стене через оконную раму), либо по слаботочным стоякам здания.

Диаметр отверстий для ввода кабеля должен на 1-2 мм превышать диаметр кабеля, иначе во время установки можно повредить внешнюю оболочку кабеля. Отверстия следует просверливать с внутренней стороны стены наружу, оно должно иметь направленный вниз наклон, чтобы дождевая вода не проникала в дом с внешней стороны. В завершении установки отверстия нужно загерметизировать при помощи герметика. При сверлении отверстий под кабель в деревянных оконных рамах желательно использовать спиральные сверла диаметром 8 мм. Избегайте прикрепление кабеля близко к входу помещения, поскольку маленькие дети и домашние животные любят за него хвататься. Радиус изгиба кабеля должен в 10 раз превышать диаметр кабеля. Величина рекомендуемого интервала между креплениями кабеля составляет менее 750 мм для вертикальных и менее 230 мм для горизонтальных трасс.

Чаще всего в индивидуальных спутниковых системах используют кабель типа RG-6. Желательно работать со специальным спутниковым кабелем с низким коэффициентом затухания следующих фирм: CAVEL, SAT 703, SAT 50, Belden, Beta Cavy, TFC. Кабель соединяется со спутниковым тюнером и спутниковой антенной без стыков и соединений, так как на них идут потери сигнала.



После протяжки кабеля необходимо установить f- разъёмы для подключения LNB тюнера. Правильно это делается, как показано на фотографии:

V. Настройка спутниковой антенны и спутникового ресивера (тюнера)

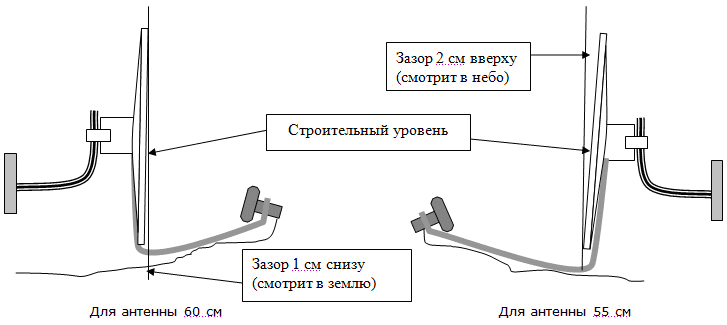

Наиболее правильный и точный вариант настройки спутниковой антенны при помощи спектроанализатора. За его неимением антенна настраивается при помощи спутникового тюнера или телевизора. Предварительно рекомендуем с минимальной точностью определиться с сектором поиска сигнала Для этого необходимо рассчитать угол места и азимут спутника по формулам, указанным в пункте 1 “Выбор места установки спутниковой антенны”. При помощи компаса можно определиться с азимутом (положение антенны в градусах по компасу относительно севера), а при помощи транспортира и линейки с углом места. Если в предполагаемой зоне отсутствуют деревья, дома и другие препятствия, то можно приступать к поиску сигнала при помощи тюнера.

Кабель от LNB подключается к тюнеру и на тюнере выставляется меню уровня сигнала. На антенне затягиваются все регулировочные болты так, чтобы ее можно было при необходимости сдвинуть. Далее антенна поворачивается в направлении магнитного азимута. Может появиться слабый сигнал, в противном случае слегка регулируется азимут в любом направлении до тех пор пока сигнал не начнет появляться. Если Вы все ещё не обнаружили сигнал, это означает, что угол места установлен не верно. Если сигнал обнаружен, плавно регулируется азимут и угол места, наблюдая за показаниями уровня сигнала. По достижению максимального сигнала необходимо окончательно затянуть все регулируемые болты. Проверьте прием сигнала и убедитесь, что это сигнал с нужного спутника. Изолируйте все внешние соединения самоклеящейся лентой. Далее в меню спутникового тюнера производится поиск каналов и их сохранение.

VI. Окончательная проверка работы спутниковой антенной системы

Если каналы, работающие на данный диаметр антенны прописались и работают без помех, то можно считать, что поставленная задача была выполненна успешно.

Предупреждение: Все высотные работы связаны с риском для жизни и во избежании падения необходимо использовать средства индивидуальной защиты (монтажные пояса, веревки). Если у Вас нет опыта работы на высоте, то мы Вам не рекомендуем самостоятельно устанавливать спутниковую антенну.

Авторское право: Spektr-tv.ru, в статье были использованы некоторые данные из книги “Спутниковое тв” Дерека Стивенсона.





Оставьте телефон, и мы вам перезвоним

как настроить спутниковую антенну, видео и фото

Спутниковая антенна — отличный атрибут для организации пассивного отдыха. Стоит только подключить антенну, и ваш телевизор сможет показывать огромное количество каналов. Правда, для этого нужно выполнить настройку спутниковой антенны. Сделать подобную работу можно своими руками, если соблюдать инструкции и иметь представление, как настроить спутниковую антенну самостоятельно.

Как работают спутниковые антенны

Спутниковая антенна — это подвид параболических антенн, выглядящий как тарелка. Она используется для приема волн от спутников связи как для радио, так и для телевидения.

Особая форма тарелки приводит сигнал к антенне и собирает его в фокальной точке. Чтобы передать сигнал на телевизор, в антенне есть специальный усилитель. Он бывает двух типов:

• рупорный облучатель. Его настройки проходят автономно. Облучатель получает сигналы от электромагнитных и радиоволн, после чего преобразует их
• новый способ усиления — использование сетки из металла или лишних витков проводов. Подобный усилитель способен поймать и преобразовать даже слабый сигнал

Антенны в виде тарелок, которые предназначены для домашнего использования, обычно имеют диаметр от 43 до 80 сантиметров. Настройка простой спутниковой тарелки происходит в одной зафиксированной позиции для приема сигналов с конкретной точки на орбите.

Виды антенн

Выбрать модель для частного пользования возможно из трех видов:

• тарелкообразные. Самый популярный вид антенн-тарелок, который можно увидеть практически на каждом доме
• лучевые. Самая дешевая, но не слишком надежная конструкция. Она состоит из разных лучей, которые отличаются по длине
• решетчатая антенна. Очень популярна среди пользователей, за счет своих свойств отлично ловит как слабые, так и сильные сигналы

После того, как вы выбрали тип спутниковой антенны, можно начинать настройку.

Настройка антенны – этапы

Следует отметить, что настройка спутниковой антенны самостоятельно — это процедура сложная и долгая, но ее можно выполнить даже в одиночку. Сделать настройку антены можно самостоятельно для этого можете использовать поэтапные инструкции. Кроме того, если вы решили осуществить настройку самостоятельно, обучающие видео тоже придутся кстати.

Также поможет и следующая инструкция о том, как настроить спутниковую антенну самому. Настройка проходит в несколько этапов:

• сборка и установка тарелки на крышу или на стену здания
• монтаж ротора, который призван поляризовать спутниковую антенну
• присоединение антенны к телевизорам, компьютерам или другим приемникам
• настройка телевизионного тюнера

Теперь следует более подробно разобрать, как проходит каждый этап настройки.

Как монтировать антенну

Соберите антенну по инструкции от производителя и установите на крыше с помощью двойной подвески или строительных монтажных скоб. Такая конструкция хороша в той местности, где бывают сильные ветра. Можно провести монтаж антенны на поворотной палке. В этом случае перенастройка антенны и переключение с одного спутника на другой будут проходить очень быстро и легко.

Помните, что если вы устанавливаете антенну вдалеке от городов, то следует выбирать тарелку диаметром 80 и больше сантиметров – в противном случае сигнал будет часто прерываться.

Установка ротора для поляризации

Ротор необходим в той местности, где каналы транслируются с разных сторон. Ротор осуществляет двойное подключение и расширяет диапазон вещания. Также можно использовать ресивер для усиления сигнала. С помощью такого устройства удобно переключаться с канала на канал, находясь дома.

Подключение спутниковой антенны к приемнику

Сначала следует определиться, к какому типу приемника будет осуществляться подключение. В телевизоре такое отделение называют «тюльпаном». Подключите антенну к телевизору с помощью ВЧ кабеля. Его можно подключить двумя разными способами:

• резьбовое подключение
• подключение по принципу стандартного адаптера

Резьбовой метод является более надежным, поэтому стоит отдать предпочтение ему.

Настройка тюнера в телевизоре

Этот этап самый простой. Тут справится и человек без профессиональных знаний и навыков. Вам необходимо войти в меню приемника с помощью пульта и найти в настройках тюнера пункт, который может быть обозначен как «Антенна», «Воздух» или «Air». Это и есть пункт подключения к спутниковой антенне.

Одной настройки поляризации недостаточно. Чтобы сигнал был сильным и чистым, нужно ввести верные координаты. В этом вам поможет телевизионный тюнер. Нужно просканировать каналы с телевизионного тюнера и определить, какие каналы и как транслируются в зоне приема сигнала.

Если изображение нечеткое, нужно переустанавливать антенну, пока сигнал не прояснится, а видео не станет четким. На некоторых тарелках есть моторчик, который избавляет вас от необходимости все время залезать на крышу. Каналы на тюнере можно настраивать вручную. Вы можете задавать параметры – и тогда антенна автоматически будет искать нужный сигнал.

Также следует найти места вещания каналов. Если конкретнее – их точные координаты, которые включают в себя широту, долготу и угол. Эту информацию можно посмотреть в интернете. Если все каналы вещают с одной стороны, то настроить и зафиксировать антенну будет проще.

Это основные этапы настройки антенны своими руками. Также вам могут быть необходимы различные настройки для получения разнообразных каналов. В этом случае выполните следующие действия:

• обязательно запишите количество найденных каналов, их названия и параметры
• проведите сканирование вручную с помощью меню телевизора и тюнера, необходимо настроить антенну для каждого канала
• существуют телевизоры с функцией запоминания каналов. Если она есть, то вы можете ее настроить, и тюнер будет автоматически находить источники сигнала

Подготовка к процедуре

С помощью поэтапных инструкций, можно настроить спутниковую антенну самостоятельно достаточно качественно. Но помните, что антенны чаще всего фиксируют на крыше дома, поэтому установка и настройка могут представлять опасность. Проводить настройку своими руками следует, соблюдая все правила безопасности работы на высоте.

Если вы хоть немного сомневаетесь в своих способностях, если вы не уверены, что правильно поняли, как настроить спутниковую антенну, а также не можете точно сказать, сможете ли вы настроить самостоятельно спутниковую телевизионную антену – лучше обратиться к опытному специалисту.

Ведь недостаточно аккуратная установка спутниковой антенны может привести к тому, что вы сломаете этот дорогостоящий агрегат. Кроме того, вам почти наверняка впоследствии придется прибегать к услугам мастера. Чтобы не тратить время и деньги, вы можете вызвать специалиста по установке антенн.

Как установить и настроить спутниковую антенну (сделай сам)

• Гаечный ключ
• Дрель
• Молоток
• Маленькое долото
• Компас
• Маркер

• Спутниковая антенна
• Г-образные настенные крепления
• 4 крепления из нержавеющей стали
• 4 винта с шестигранной головкой
• 4 крепления из нержавеющей стали
• Разъем F X 2
• Коаксиальный кабель
• Цифровой ТВ-приемник

Диаметр спутниковой антенны зависит от:

• Спутник, на который мы хотим указать
• Наше географическое положение

Прежде всего, вам нужно найти подходящее место. Примите во внимание эти два требования:

• Местоположение должно обеспечивать правильную ориентацию тарелки на спутник. Используйте компас.
• Между тарелкой и спутником не должно быть препятствий. Вы узнаете, где находится спутник, в следующих шагах.

Возьмите настенное крепление “L” и прикрепите его к стене вручную. Отметьте на стене места будущих отверстий.

Теперь просверлите четыре отверстия. Будьте внимательны при выборе подходящего диаметра (см. номер, выгравированный на креплении). Идеальная глубина отверстий составляет около 0,5 см + длина дюбеля.

Как работают крепления из нержавеющей стали

Вставьте четыре крепления в отверстия и закрепите их молотком и долотом.

Теперь возьмите L-образное настенное крепление и прикрутите его к креплениям. Не забудьте шайбы.

(1) Шайба / (2) Винт / (3) Г-образное крепление / (4) Крепление

Процесс установки зависит от марки и модели тарелки. Взгляните на буклет с инструкциями.

Установите все это, включая LNB, и плотно закрутите, кроме винтов, отмеченных красным. Вам нужно будет повернуть и переместить блюдо, чтобы правильно сориентировать его.

Это зависит. Вы должны посетить веб-сайт Lyngsat, чтобы узнать, какой спутник наиболее интересен для вас.

Вам нужно будет узнать значения азимута, возвышения и поляризации/перекоса LNB.

Азимут

Это положение антенны относительно севера. Измеряется в градусах.

Высота

Это угол наклона луча спутникового сигнала, достигающего тарелки. Измеряется в градусах. Чтобы отрегулировать его, вы должны взглянуть на цифры на задней стороне тарелки. Убедитесь, что его сигнал охватывает вашу область.

Поляризация / перекос LNB

Поляризация — это вращение LNB относительно земли. Измеряется в градусах.

Все эти данные зависят от двух факторов::

• Ваше географическое положение
• Положение спутника, на который вы хотите указать.

Используйте Dishpointer, чтобы узнать эти значения.

Представьте, что вы находитесь в Мадриде и хотите получить сигнал спутника Astra. С помощью Dishpointer получаем: азимут 147º, угол места 38º, поляризация 25º.

Азимут, 147º

Во-первых, давайте переместим тарелку по правильному азимуту. Распечатайте этот PDF-файл.

Используйте маркер для азимута (147º)

Поместите компас на лист бумаги и вращайте его, пока два «севера» не совпадут.

Поверните блюдо по метке относительно центра.

Высота, 38º

Наклоняйте тарелку до тех пор, пока не будет достигнуто правильное положение, глядя на цифры, выгравированные на креплении позади тарелки.

Поляризация, 25 º

Используйте лист бумаги, который вы распечатали ранее.

Если значение поляризации отрицательное, переверните лист бумаги.

Окончательные настройки будут сделаны после того, как вы выполните все подключения на следующем шаге.

Разрежьте изоляцию кабеля, как показано на следующем рисунке:

Подсоедините два разъема F на обоих концах кабеля. Подключите один конец к LNB тарелки, а другой к приемнику.

Теперь пришло время тонкой настройки. Включите цифровой спутниковый ресивер, выберите название спутника и найдите параметр, указывающий мощность и качество сигнала. Затем слегка переместите тарелку, пока не получите наилучшее качество и мощность сигнала.

Инструкции по установке спутниковой таблицы высоты и антенны | Руководства и советы

Спутниковая таблица высоты и инструкции по установке тарелки | Инструкции и советы – Магазин RV World NZ

Магазин будет работать некорректно, если файлы cookie отключены.

Похоже, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.

Переключение навигации

Поиск

• Сравнить продукты

Меню

Учетная запись

На этой диаграмме показаны настройки высоты и азимута Новой Зеландии, которые вам понадобятся для настройки спутниковой антенны.

1. Запишите высоту и азимут для вашего района.

2. С помощью компаса определите необходимый пеленг (азимут), попробуйте найти ориентир на горизонте, чтобы убрать компас.

3. Убедитесь, что ваш декодер Freeview / SKY / телевизор включен, а громкость достаточно высока, чтобы вас было слышно.

Если вы используете переносную спутниковую антенну:

Найдите подходящее место для вашей антенны. Тарелка должна указывать на ваш ориентир (который вы уже выбрали на шаге 2), поэтому убедитесь, что поблизости нет высоких деревьев или транспортных средств на пути.

Теперь отрегулируйте высоту. У большинства портативных тарелок нет точного способа определить это (обычно это метод проб и ошибок). Если высота предыдущего города составляла 41 градус, сделайте отметку на вашем механизме подъема с отметкой 41. Если для вашего нового города требуется высота 39градусов, вам, очевидно, придется немного снизить угол возвышения. Если у вас все еще нет успеха, попробуйте эту технику;

Поднимите тарелку и прижмите ее к груди. Просканируйте общую местность, прислушиваясь к обрывкам звука, исходящего из телевизора! Это хороший признак того, что вы нашли спутник и вам просто требуется его тонкая настройка.

Если вы используете заводную спутниковую антенну Winegard:

Нажмите кнопку на белом измерителе высоты. Он будет отображать высоту и будет гореть примерно 30 секунд.
