Как называется головка на спутниковой тарелке: Как проверить головку триколор

Тарелка спутниковая (антенна) – Телевидение Триколор ТВ в Екатеринбурге

Спутниковая антенна предназначена для приема радиосигналов транслируемых со спутника. Её подключают к телевизору, чтобы смотреть телеканалы с цифровым качеством.

См. также:  Спутниковое телевидение (ТВ)

Как работает спутниковая антенна

На геостационарной орбите находится спутник, который ретранслирует радиосигналы с источника вещания на землю. Сигналы распространяются повсеместно, но чтобы их поймать и обработать нужно специальное оборудование. Для приема нужно отражающее устройство, которое будет фокусировать сигналы. Спутниковая антенна в форме тарелки собирает их и собирает и фокусирует на конвертер. Головка конвертер распознает радиоволны и, затем, преобразовывает их в сигнал, понимаемый ресивером, расположенном возле телевизора. Тот, в свою очередь, адаптирует трансляцию в нужный для показа картинки формат.

Спутниковая тарелка рядом с обычной телевизионной

Виды антенн

Видов спутниковых антенн много: слабонаправленные, антенны бегущей волны (для приема сигналов со спутников на низких орбитах), фазированные, зеркальные антенны. Для приема ТВ сигналов используют зеркальные антенны, именно они похожи на «тарелка». Среди них так же есть разновидности: прямофокусные, офсетные, тороидальные.

Прямофокусная антенна

Это вторые по полярности антенны после офсетных. Конвертор у таких тарелок прикреплен прямо по центру на металлические стержни. Для эффективного приема сигнала. Чтобы антенна могла эффективно принимать и транслировать сигнал без помех, нужно чтобы конструкция смотрела вверх максимально направлено на спутник.



Офсетная антенна

Самая распространенная. Такая спутниковая антенна подразумевает расположение тарелки под минимальным углом к спутнику. Глядя на неё со стороны, кажется, что отражатель смотрит вниз. У такой антенны сигналы фокусируются не по центру. Такие тарелка ловит более мощные спутниковые сигналы, так как получается менее чувствительной, чем прямофокусная. Основное преимущество такой конструкции — она не подвержена намоканию и блокировке снегом. Зимой её не приходится чистить. Есть один недостаток — чувствительная часть конвертера повернута к атмосферным осадкам. Это компенсируют с помощью специальных козырьков на конвертерную головку, правда полностью проблему не устранить, так как целиком конвертерную головку закрыть нельзя.



Тороидальная антенна

Встречается реже, однако самая совершенная конструкция. Помимо классической тарелки, здесь применяется дополнительный элемент для фокусировки. Он позволяет лучше воспринимать сигналы, благодаря чем на одной тарелке можно разместить до 16 конвертеров. Каждый из них будет отвечать за прием сигнала с конкретного спутника. С такой антенной можно принять на порядок больше каналов. Тороидальная тарелка имеет много общего с офсетной. Её принципиальное отличие — возможность установки большего количества конвертеров и монтаж дополнительной отражающей поверхности.



Материалы отражателей

Большой разницы, из чего изготовлен отражатель нет.

Влияет материал только на эксплуатационные свойства. Обычно отражатели делают из стали, алюминия и пластика.

Стальные тарелки прочные, но при этом тяжелые и могут покрыться ржавчиной за несколько сезонов. Важно следить за слоем краски. Если его повредить, начнется процесс коррозии.

Алюминиевые тарелки не боятся коррозии, но менее прочные. Стоит ей упасть под порывами ветра, и отражатель деформируется. Для использования испорченный отражатель станет непригодным.

Самый плохой вариант — пластик. Хотя такие тарелки не боятся к коррозии, покрываются специальным слоем, отражающим радиоволны, они имеют огромный недостаток — проявляют пластичность на солнце. Летом пластиковые антенны нагреваются настолько, что становятся мягкими и деформируются, отчего качество сигнала снижается. Вообще такой вид материала в спутниковых тарелках — редкость. Бывает такие ставят на дома на колесах и фургоны, на зданиях такие почти не встретить.



Исправление брака и что внутри спутникового конвертера

• Схемы вспомогательных устройств для построения систем приёма спутникового ТВ Пассивный разветвитель сигнала. Версия 2.
• H/V-Switch — Разделитель по поляризации на базе реле
• H/V-Switch v2 — Разделитель по поляризации без использования реле + PDF-версия (217кБ)
• 22kHz-Switch — переключатель по пилот-тону 22кГц
• Combo H/V+0/22kHz Switch — Комбинированный переключатель по поляризации и пилот-тону 22кГц
• Приоритетный коммутатор — для управления антенным хозяйством с приоритетом
• Анатомия DiSEqC-переключателей +
  3 схемы в PDF (~132кБ)
• Анатомия спутниковых головок Ku-диапазона.

Что такое конвертер для спутниковой антенны.

Для того, чтобы спутниковое телевидение работало, необходимо специальное оборудование, которое принимает сигнал от спутника, обрабатывает его и транслирует на телевизор. Необходимый комплект состоит из: тв-приемника (ресивер), коаксиального кабеля, конвертера и спутниковой антенны. Одной из важных составляющих спутниковой антенны является конвертер, в просторечии — головка (иногда еще называют излучатель). Это приемное устройство крепится на держателе перед антенной и служит для того, чтобы собирать отражающиеся от тарелки сигналы, преобразовывать их в радиочастотный диапазон для передачи по коаксиальному кабелю на ресивер, а оттуда – на телевизор. Также конвертер можно описать как малошумный усилитель, который принимает высокие частоты со спутника, преобразовывает их в более низкие и усиливает для передачи по кабелю на расстояние.

Спутниковое телевидение

Речь пойдет о универсальном линейном конвертере КУ диапазона.

Сегодня с развитыми сетями интернет магазинов посмотреть товар и сравнить цены достаточно просто. Не выходя из дома возможно прикупить все что надо… Так вот посмотрим что нам предлагает рынок.

Я понимаю что все разнообразия спутниковых конвертеров охватить прочти что невозможно , но остановимся на самых востребованных и тех что более всего привлекают внимание.

Итак начнем с самых дешевых Single (с одним выходом) конвертеров, так как они доступнее покупателю и будут более распространены. Самый дешевые конвертеры в интернет магазинах предлагают по цене около 2$, или даже меньше.

На рисунке представлены спутниковые конвертеры бюджетной линии

TECHNOSAT Т-131 Single

Sat-Integral T-800 Single

SINGLE Tiger TL-1411

SINGLE Pauxis PX-2100

SINGLE WinQuest WL 804U

Что хочется отметить. В большинстве своем все такие конвертеры короткофокусные и подходят для соответствующих антенн, типа супрал, угол раскрыва которых 90*. На харьковских они тоже работают но сами понимаете – угол раскрыва харьковской спутниковой антенны 70* . В таком случае уровень и сила сигнала будут не те на которые вы рассчитывали.

У меня имеется Sat-Integral T-800 Single и SINGLE Pauxis PX-2100. Последний себя показывает получше. Работают на харьковских моделях спутниковых антенн. На счет спутникового конвертера Sat-Integral T-800 и вовсе недоволен. Да на сильных транспондерах работает стабильно , но со слабыми совсем плохо…

Средний вариант выбора спутниковой LNB головки.

Цена колеблется 3$ – 4$.

EUROSAT,Eurosky EHKF-P3101A

Eurosky Pro EHKF-7101A

SINGLE Inverto Classic, Red Extend, Black серий

Gi 211 Single Universal

Хочется отметить что спутниковые конвертеры EUROSAT,Eurosky EHKF-P3101A отлично себя ведут уже продолжительное время (более 5 лет). А LNB торговой марки Inverto имеют более компактные облучатели что способствует лучшей настройке на близко размещенные спутники. Часто использовал до появления узких конвертеров типа Eurosky Pro EHKF-7101A.

Премиум вариант Single (с одним выходом) спутниковых конвертеров. Цена более 5$

Megasat Multifeed

Inverto MultiConnect IDLB-SINL20

Inverto ULTRA IDLB-SINL40

Inverto Universal Single (IDLP 401 SST)

Что хочется отметить. Спутниковые Single конвертеры с более высокой ценой почти не отличаются уровнем и качеством приема от более дешевых собратьев. Основная особенность пожалуй это более низкий коэффициент шума. Хотя LNB Inverto ULTRA IDLB-SINL40 по многочисленным отзывам ведет себя более стабильно и не проседает на слабых транспондерах.

Что касается TWIN и QUATTRO спутниковых конвертеров, их выбор не значительно отличается от Single.

Конвертеры торговых марок что хорошо себя ведут в Single варианте будут надежны и в двух или четырех выводах.

Возможно вам так же будет интересно

Спутниковый конвертер

Конвертер C диапазона

Конвертер спутниковый узкий обзор

Если лопнула крышка спутникового конвертера

Признаки неисправности спутникового конвертера «Триколор».

Неисправность конвертера «Триколор ТВ» можно определить по нескольким признакам.

Внешние признаки.

Основным внешним признаком неисправности в работе конвертера является наличие повреждений: окисленные или сломанные контакты в местах соединения с кабелем, вмятины, сколы, надломы.

Внутренние (софтовые) признаки.

Программное обеспечение (софт) конвертеру не требуется. Поэтому ко внутренним признакам неисправности можно отнести отсутствие сигнала или его резкую потерю. То есть невозможность воспроизвести сигнал в связи с изменением местоположения тарелки, разницей принимаемых и передающих частот между конвертером и ресивером. Также сюда относятся перенапряжение, попадание влаги, короткое замыкание.

Основные параметры конвертеров для приема спутникового сигнала

Научные источники определяют конвертер как приемник для обработки спутникового сигнала. По сути, это не одно, а целых два устройства в одном монолитном блоке.

Одно из них предназначено для усиления поступающего со спутника сигнала. Его работа характеризуются уровнем производимого (дополнительного) шума. Тут все просто – чем значения ниже, тем меньше помех будет при передаче. В современных устройствах этот параметр колеблется в пределах 0,3 – 0,5 дБ. Это вполне адекватные показатели, которые подходят под определение «малошумящее устройство» или LNA (англоязычная аббревиатура). С усилителем связано еще одно название спутникового конвертера – LNB или малошумящий блок.

Важно: не слишком добросовестные производители указывают более привлекательные данные (0,1 – 0,3 дБ), но их не стоит воспринимать как правдивые.

Второе устройство необходимо для преобразования волновых частот. Оно приводит их к параметрам, при которых сигнал можно будет передавать к ресиверу или телевизору с модулем условного доступа без мгновенного затухания в кабеле.

Важно: преобразователи способны работать только с определенными диапазонами частот. Эта характеристика во многом определяет, какой конвертер лучше выбрать для Триколор. Устройство должно обработать частоты, на которых вещают российские операторы – в промежутке от 10,7 до 12,75 ГГц (так называемый Ки-диапазон).

Поляризация конвертеров для Триколор

Определившись с шумовыми характеристиками и рабочим диапазоном блока, можно двигаться к следующему важному параметру – поляризации спутникового сигнала. Рядовому абоненту спутникового необходимо знать одно – что она бывает круговая и линейная (отличается у разных операторов).

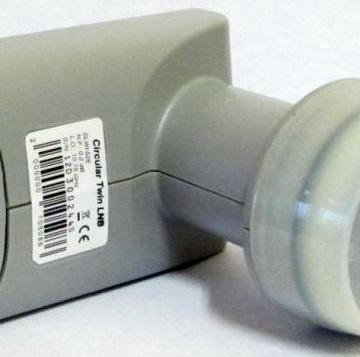

Поскольку Триколор ТВ работает с сигналом круговой поляризации, то и конвертер необходимо выбирать соответствующий. Вывод об этом можно сделать по надписи «Circular» в названии блока. И напротив, головка, в маркировке которой будет слово «Universal», изначально не подходит.

Внешний вид конвертеров Триколор и количество выходов

Герметично закрытый в металлический кожух блок LNB помещен в Г-образный пластиковый корпус с округлой шляпкой на конце (отсюда обиходное название – «головка»). Монтируется механизм на выносной штанге антенны (так, чтобы собранный тарелкой сигнал фокусировался непосредственно на него). Соединяется блок с ресивером посредством коаксиального кабеля.

Уже по одному внешнему виду устройств можно определить, что они отличаются количеством разъемов, к которым подключается коаксиальный кабель. Классический случай – это конвертер для Триколор ТВ на 1 выход. Увеличение числа штепселей дает возможность подключать к одной спутниковой антенне не один телевизор, а два или даже больше. Каждый из них сможет работать в паре со своим ресивером, то есть абсолютно автономно.

Рекомендуем узнать, для чего подписывать абонентский договор клиентам Триколор ТВ и где найти его бланк.

Читайте: как установить смарт-карту Триколор и для чего она нужна.

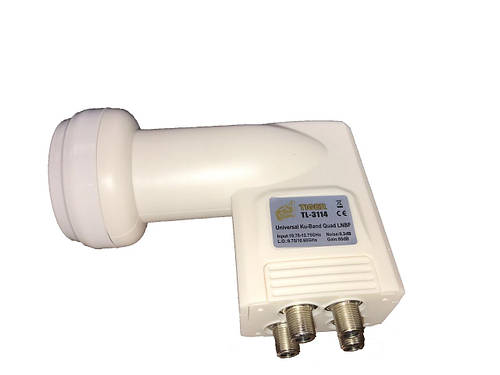

О количестве выходов на LNB можно судить по его маркировке:

• SINGLE – один;
• TWIN – два;
• QUAD – четыре;
• OCTO – восемь.

Как проверить конвертер «Триколор» в домашних условиях?

Исходя из всех видимых признаков, можно составить примерный алгоритм, как проверить конвертер спутниковой антенны «Триколор ТВ» в домашних условиях на наличие неисправностей. 1. Для начала нужно визуально проверить кабель, который идет от ресивера к антенне на наличие разрывов, перегибов, перекручиваний, узлов, пережатых мест, нарушений целостности оплетки. Если у вас дома есть специальный прибор, который называется мультиметр, можно с помощью него «прозвонить» кабель и установить его работоспособность. 2. Итак, вы выяснили, что кабель цел. Следующим шагом будет проверка головки спутниковой тарелки на наличие видимых повреждений, отсутствие грязи, наледи, снега. Также нужно убедиться в том, что она установлена так, как того требует инструкция, не болтается, прочно закреплена. 3. Нелишним будет проверить контакты в местах соединений кабеля, конвертера и спутниковой антенны. 4. Есть более простой вариант: при наличии запасной рабочей головки нужно просто ее поменять и проверить, появился ли сигнал. Тем самым понять, кроется ли причина данной проблемы в неисправном конвертере или в чем-то еще.

Общие характеристики

Не существует лучшего LNB, как и не существует его единого параметра, который бы определял это превосходство. Конвертер конвертеру рознь, его невозможно характеризовать только по цвету, стране-производителю или злополучному показателю шума, который в течение многих лет фальсифицировался для улучшения продаж.

Действительно добротный конвертер на спутниковую антенну отличается цельным корпусом, устойчивым к погодным условиям, особенно к солнцу, потому что в противном случае его корпус рассыплется уже через год. Важна повторяемость его параметров во всем приёмном диапазоне снизу вверх, отсутствие брешей в частотах или проблем в начале полосы приёма.

Вот характеристики LNB, которые однозначно заслуживают вашего внимания:

Исполнение

Корпус конвертера должен состоять из материала высокого качества, обеспечивающего полную герметичность. Хорошо, если корпус имеет, по крайней мере, защиту разъёмов, чтобы защитить это место от влаги.

Что лучше – конвертер на несколько выходов или сплиттер?

Цена на конвертер будет напрямую зависеть от того, сколько телевизоров к нему может быть подключено. Очевидно, что спутниковый конвертер на 4 выхода для Триколор будет стоить дороже, чем аналогичное устройство с двумя разъемами и дешевле, чем с восемью.

К тому же в идеале от каждого F-разъема головки к каждому телевизору должен быть протянут свой кабель. Это только увеличивает общую стоимость нескольких подключений, особенно если учитывать дополнительный монтаж. Народные умельцы в этом случае предлагают экономить – ставить специальные кабельные делители (сплиттеры) непосредственно на подходе к ресиверам.

Описание спутниковых антенн — детали и типы



Если вы думаете об установке спутниковой антенны или просто хотите узнать больше о существующих типах спутниковых антенн, различиях между ними и о том, какую из них следует приобрести. Прочтите эту статью, чтобы узнать все, что вам нужно знать. В этом блоге мы обсуждаем типы, формы, размеры, строительный материал и многое другое. Итак, начнем!



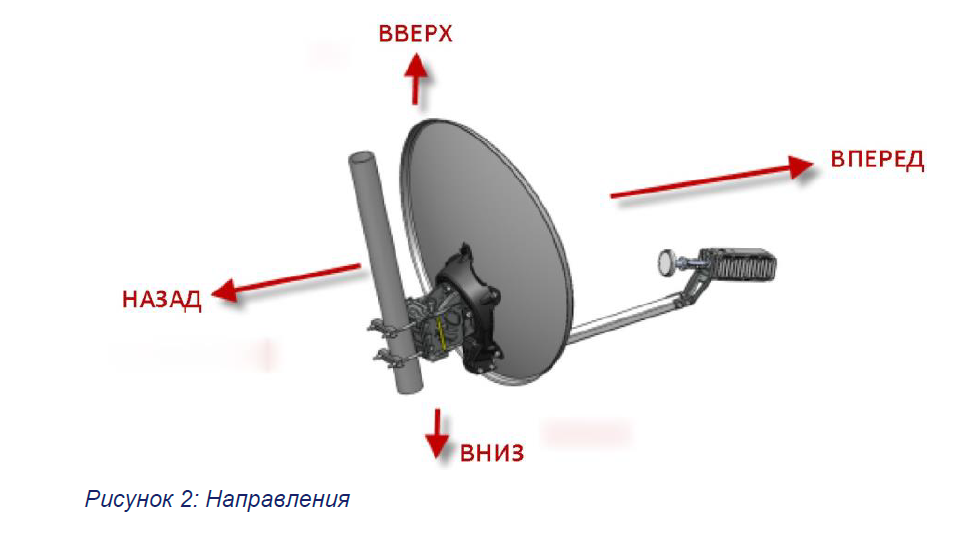

Составные части спутниковой антенны

Несмотря на то, что существует множество различных конструкций спутниковых антенн, принцип один и тот же. Идея состоит в том, чтобы отражать принятый сигнал со спутников в космосе на LNB (или аналогичный), который выполняет различные действия с сигналами, а затем ретранслирует их на какой-либо приемник спутникового телевидения или модем и т. д.



Параболический отражатель

Параболический отражатель — это большая (обычно) круглая часть спутниковой антенны, которая отражает радиоволны на LNB. Обычно они имеют круглую или эллиптическую форму, но некоторые конструкции тарелок могут иметь другую форму. Например, Fracarro делает ромбовидную форму четырехугольника на некоторых своих параболических антеннах. Они могут быть изготовлены из различных материалов, а также иметь сплошную или сетчатую конструкцию, которые мы рассмотрим позже. Конструкция сетки имеет небольшие отверстия, которые достаточно малы, чтобы не пропускать короткие волны без отражения.



Размер антенны

В зависимости от службы и спутников, которые вы хотите принимать, зависит от требуемого размера спутниковой антенны. Чем слабее сигнал, тем больше требуется антенна. Это связано с тем, что чем больше площадь поверхности, тем большая часть сигнала может быть отражена обратно в LNB. Большинство спутниковых услуг можно принимать с параболической антенной размером менее 1 м. Размер тарелки — это эффективный размер параболического рефлектора. Иногда люди выбирают больший размер тарелки, чем это необходимо, чтобы обеспечить более надежный сигнал и уменьшить количество пикселей.



Кронштейн подачи LNB

Кронштейн подачи LNB на спутниковой антенне прикрепляется к основному отражателю и выходит за переднюю часть, на которую крепится ошейник LNB/LNB, удерживая его в правильном положении. На офсетной тарелке он простирается от нижней части основного отражателя до передней части тарелки. На тарелке с основным фокусом все по-другому, поскольку LNB находится в центре перед основным релятором, и обычно его удерживает более одной руки.

‍

Блок с низким уровнем шума (LNB)

LNB расшифровывается как блок с низким уровнем шума и является частью спутниковой антенны, которая улавливает сигналы через облучатель LNB. Существует много типов LNB, слишком много, чтобы объяснить различия между ними всеми здесь, но, как правило, спутниковый LNB будет генерировать сигналы до более управляемой частоты, которую может обрабатывать подключение коаксиальных кабелей, и подключает их к приемнику спутникового телевидения, Sky box. или что-то подобное. Большинство LNB для спутникового телевидения известны как LNBf, где буква F указывает на встроенный рупор. Они также почти всегда поставляются с коаксиальным разъемом F.



Хомут LNB

Хомут LNB — это часть тарелки, которая прикрепляет тарелочный LNB к кронштейну LNB. Они различаются для большинства спутниковых антенн, поэтому вам необходимо убедиться, что размер воротника на приобретенном вами LNB соответствует размеру воротника LNB. Большинство размеров ошейников LNB для спутникового телевидения составляют 38 мм и 40 мм, но есть и другие размеры. Звучит не очень, но вам придется потрудиться, пытаясь вставить 40-мм LNB с ошейником в 38-мм ошейник, если вы попытаетесь вставить 38-мм LNB с ошейником в 40-мм ошейник, он будет ослаблен, и вы не сможете закрепить LNB. и регулировка перекоса в положении. Это не идеально, но на практике будет достаточно нескольких витков изоляционной ленты вокруг воротника LNB, чтобы можно было создать дополнительные пару миллиметров для надежной фиксации.



Настенное крепление

В зависимости от того, какой тип тарелки вы приобрели, настенное крепление может поставляться или не поставляться. Для мини-тарелки в стиле Sky настенное крепление является частью конструкции, но для других у вас есть зажим / болты для крепления к трубе или мачте. Для этой цели существуют специальные кронштейны и крепления, обычно это что-то вроде L-образного рычага, которые бывают разных диаметров и выносов, которые могут потребоваться для больших тарелок и выравниваний. В качестве альтернативы вы можете использовать кронштейны для телевизионной антенны, такие как настенные кронштейны T и K. Я рекомендую приобретать настенные кронштейны из оцинкованной стали там, где это необходимо, так как они длиннее, чем версии из окрашенной стали. Не знаю почему, но они очень редки, из нержавейки тоже подошла бы. У меня был заказчик, который не хотел ржавчины на своих стенах и изготовил кронштейн самостоятельно. У него была компания, которая производила такие вещи, но я понимаю, что это не всегда будет вариантом для большинства.



Материалы для спутниковых антенн

Существует несколько материалов, из которых можно изготовить спутниковые антенны, каждый из которых имеет свои преимущества и недостатки. Говоря о материале, из которого сделана спутниковая антенна, вообще говоря, в первую очередь речь идет о том, из чего сделан главный параболический рефлектор, вы часто обнаружите, что другие детали, болты, винты, держатель LNB сделаны из чего-то другого. Например, зажимные и фиксирующие детали на тарелке из стекловолокна обычно изготавливаются из алюминия или чего-то подобного.



Стальные тарелки

Сталь — самый распространенный материал, из которого изготавливаются спутниковые тарелки. Это почти всегда окрашенная сталь, я, честно говоря, не припомню, чтобы когда-либо встречал тарелки из оцинкованной, анодированной или нержавеющей стали, но они вполне могут где-то существовать. Преимущество стальной посуды в том, что она прочная и относительно недорогая. Основным недостатком тарелочных антенн из окрашенной стали является то, что они относительно легко ржавеют, а это означает, что ожидаемый срок службы тарелки меньше, чем у других типов, и могут оставить пятна ржавчины на стене. Они также могут быть неподходящими для морских и морских сред, где они не прослужат очень долго. Например, я живу недалеко от моря, а установка тарелки Sky на участке с видом на море, вам повезет, если вы проживете с ней пять лет. Вы можете даже подумать о том, чтобы покрасить тарелку, чтобы сдержать ржавчину и продлить срок ее службы.



Алюминиевые тарелки

Следующий вариант, который вы можете выбрать, это алюминиевая тарелка. Обычно они стоят немного дороже, чем стальные тарелки, а это означает, что установка спутниковой тарелки стоит дороже. Я всегда говорил клиентам, что алюминий не ржавеет, что после некоторых исследований для этой статьи технически верно, поскольку ржавчина — это тип коррозии, специфичный для железа/стали, но алюминий окисляется. Это не проблема, поскольку в конечном итоге это может защитить основной металл. Алюминий также имеет очень легкий вес, что может облегчить трудную установку на высокой лестнице или на крыше.



Посуда из стекловолокна

Стекловолокно представляет собой армированную волокном ткань из пластика. Основное преимущество спутниковой антенны из стекловолокна заключается в том, что, поскольку она не изготовлена ​​из металла или коррозионно-активного материала, вам не нужно беспокоиться о ржавчине или других связанных с погодными условиями воздействиях, что делает ее идеальным выбором для установки на берегу моря и в морской среде. среды. Самым большим недостатком тарелок из стекловолокна является стоимость, их намного больше, чем другие типы. Например, когда я делаю установку из стекловолокна для британского спутникового телевидения, такого как Sky или Freesat, установка будет стоить клиенту почти вдвое из-за дополнительных затрат на материалы. Еще одним недостатком стекловолокна является то, что оно, как правило, не такое прочное, как сталь. На самом деле это не проблема для спутниковых антенн, хотя после их установки их редко касаются снова, только сильный ветер.

‍

Типы спутниковых тарелок

Существует множество типов спутниковых тарелок, ниже я опишу некоторые из наиболее распространенных конструкций, например, офсетные и тарелки с основным фокусом. Мы также обсуждаем антенны для разных частотных диапазонов и типы параболических отражателей, среди прочего.



Офсетные спутниковые антенны

Офсетные спутниковые антенны, безусловно, самые популярные в Великобритании. Если бы вы смотрели на спутниковую тарелку, офсетные спутниковые тарелки не выглядели так, как будто они направлены в небо. Это связано с тем, что рычаг подачи LNB и LNB расположены сбоку (обычно внизу) или параболического отражателя, и сигналы отражаются в смещенном положении. Обычно это смещение составляет около 20 градусов, но это зависит от производителя. Поскольку LNB и рычаг подачи не являются прямым путем параболического отражателя, как в случае с тарелкой с основным фокусом, они никоим образом не блокируют и не препятствуют прохождению сигнала, а это означает, что вы обычно можете обойтись меньшим размером тарелки. Вы часто можете сказать, когда кто-то пытался самостоятельно выровнять тарелку, используя что-то вроде приложения Dishpointer, поскольку тарелка была направлена ​​​​на спутники без учета угла смещения. Вообще говоря, офсетные тарелки больше подходят для установки на стене, чем тарелки с основным фокусом. При юстировке офсетных тарелок по некоторым спутникам самая нижняя часть горизонта. как и у Turksat, параболическая антенна может выглядеть так, будто она слегка наклонена вниз и направлена ​​в пол.



Тарелка с основным фокусом

Тарелка с основным фокусом направлена ​​прямо на спутники, нет смещения LNB или отраженного сигнала. Из-за этого LNB расположен непосредственно в центре фокуса антенны и удерживается в этом положении более чем одним подающим рычагом LNB. Поскольку LNB и облучатели физически мешают сигналу до того, как он отразится обратно на облучатель LNB, для компенсации этого обычно требуется антенна немного большего размера. Тарелки с основным фокусом не очень распространены в Великобритании из-за низкого угла наклона спутников и спутниковой дуги, но они становятся более распространенными, когда вы путешествуете на юг в страны, расположенные ближе к экватору. Именно здесь геостационарные спутники, вращающиеся вокруг экватора в поясе Кларка, находятся значительно выше в небе. Я помню поездку в Тунис, где большинство спутниковых тарелок было установлено на крышах и выглядело так, будто направлено прямо вверх. Вообще говоря, офсетные тарелки больше подходят для установки поверх вещей, например, на крышу, а не на стене.



Сплошные антенны

Если вы видите термин «сплошные» при сравнении спутниковых антенн, это относится к параболическим отражателям. Это означает, что в нем нет отверстий, в то время как в других типах, сетчатых / перфорированных спутниковых антеннах, они есть. Твердые спутниковые тарелки являются наиболее популярными и, как правило, намного лучше подходят для прибрежной и морской среды, где дождевая вода и влага имеют меньше мест, куда они могут попасть, где они могут ржаветь / разъедать металл. Твердые тарелки также более популярны и больше подходят для более высоких частот, используемых спутниковым телевидением и службами спутниковой широкополосной связи.



Сетчатые/перфорированные тарелки

Большинство спутниковых антенн для приема в диапазоне Ku имеют цельный отражатель, но некоторые из них имеют отверстия. Это так называемые сетчатые и перфорированные спутниковые тарелки. Поскольку отверстия меньше длины волны спутникового сигнала, это означает, что они не проходят через отверстия и отражаются обратно в LNB. Большинство тарелок для Sky TV часто называют сетчатыми тарелками, но на самом деле они представляют собой перфорированные спутниковые тарелки. Сетчатые спутниковые антенны, как правило, представляли собой большие спутниковые антенны, используемые для приема в диапазоне C, которые транслировались на гораздо более низких частотах, чем большинство услуг спутникового телевидения, поскольку длины волн были намного больше, что означало, что можно было использовать более крупные отверстия, чем у перфорированных антенн. Сетчатые тарелки имели сплошное внешнее кольцо с несколькими различными сплошными рукавами, обращенными к центру, и на него была установлена ​​сетка. Перфорированная тарелка – это тарелка с цельным параболическим отражателем, но с небольшими отверстиями в нем. Сетчатые и перфорированные тарелки становятся менее подходящими по мере увеличения частоты, которую вы хотите принимать, например, для приема в диапазоне Ka. Однако у них есть некоторые преимущества, поскольку они обычно меньше весят, используют меньше материала и меньше ветровая нагрузка.



Спутниковые антенны Sky/Freesat

В Великобритании для спутниковых антенн Sky/Freesat используется несколько спутниковых антенн. Это «мини-тарелка» Зоны 1 и тарелка Зоны 2. Оба имеют эллиптический перфорированный отражатель, изготовленный из окрашенной (темно-синего) стали. Я рекомендую прочитать мой предыдущий блог Зона 1 и Зона 2 для получения более подробной информации, но мини-тарелка имеет отражатель 43/45 см, а Зона 2 – 60 см. Антенны Зоны 1 предназначены для Англии/южной части Великобритании, а антенны Зоны 2 предназначены для Шотландии/северной части Великобритании, где сигнал слабее и требуется антенна большего размера для защиты от таких вещей, как затухание под дождем. Из-за их массового производства они, как правило, относительно недороги.



Спутниковые тарелки VSAT

VSAT расшифровывается как терминал с очень малой апертурой. VSAT используется для каналов передачи данных, как правило, там, где не требуется традиционное оптоволокно или кабель, и его можно использовать для интернет-трафика и трафика VOIP (VoIP). Существует много типов систем VSAT, о которых я расскажу в отдельной статье, но наиболее знакомыми людям являются антенны, используемые для услуг спутниковой широкополосной связи, таких как Tooway или SES Broadband. Эти антенны как передают, так и принимают, в отличие от большинства других типов, которые просто Получать. Антенны VSAT, используемые для спутниковой широкополосной связи, работают в спутниковом диапазоне Ka, который является более высокой частотой, чем диапазон Ku, что означает, что сетчатые и перфорированные антенны совершенно не подходят.



Sqish Dish

Sqish Dish — довольно умный дизайн, в котором вы можете приготовить блюдо, которое не похоже на блюдо. Тарелка Sqish представляет собой прямоугольную тарелку без переднего удлинения LNB, она крепится сзади. Они имеют прямоугольную форму, внешне напоминающую небольшую солнечную панель. Хотя они обычно белые, у них есть передняя крышка, которую можно использовать для изменения цвета, и даже крышка с рисунком кирпичной кладки, которая помогает слиться со стеной. Мягкие тарелки идеально подходят там, где вы хотите, чтобы спутниковая установка была незаметна, или где вы не должны их иметь по другим причинам, например, на балконе многоквартирного дома.



Спутниковые антенны C-диапазона

C-диапазонные антенны предназначены для приема более низких частот в C-диапазоне, который составляет примерно 3,7–8 ГГц. Поскольку частота C-диапазона ниже, длины волн больше, чем при приеме в диапазоне Ku/Ka, тарелки немного больше, чем размеры тарелок, к которым мы привыкли, и чаще всего имели сетчатую конструкцию, где большие длины волн не проникали бы через параболический отражатель. В Северной Америке их часто называли «большой уродливой тарелкой». Антенны диапазона C чаще всего использовались для бесплатного эфирного, в основном аналогового спутникового телевидения.



Моторизованные спутниковые антенны

Моторизованная спутниковая антенна — это антенна, которую можно перемещать под разными углами или использовать для автоматического поиска спутникового сигнала на основе ваших координат и спутников, которые вы хотите принимать. из. Большинство моторизованных спутниковых тарелок для спутникового телевидения вовсе не моторизованные тарелки, а скорее обычная спутниковая тарелка, установленная на мотор тарелки, которую можно перемещать по командам от спутникового приемника. DiSEQc 1.2 и 1.3/USALS относится к этому типу системы. Другие типы, в которых спутники могут быть обнаружены автоматически, обычно намного дороже. Это довольно распространено в домах на колесах более высокого класса, где транспортное средство может быть припарковано в разных местах, обращено в разные стороны, а спутниковая антенна найдет сигнал нажатием одной или двух кнопок.



Тороидальные тарелки

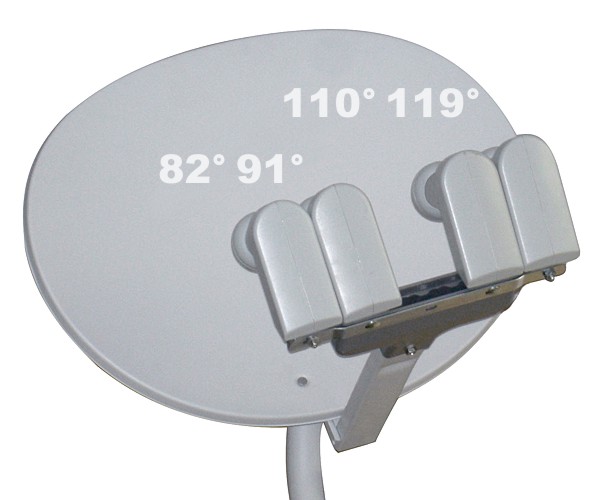

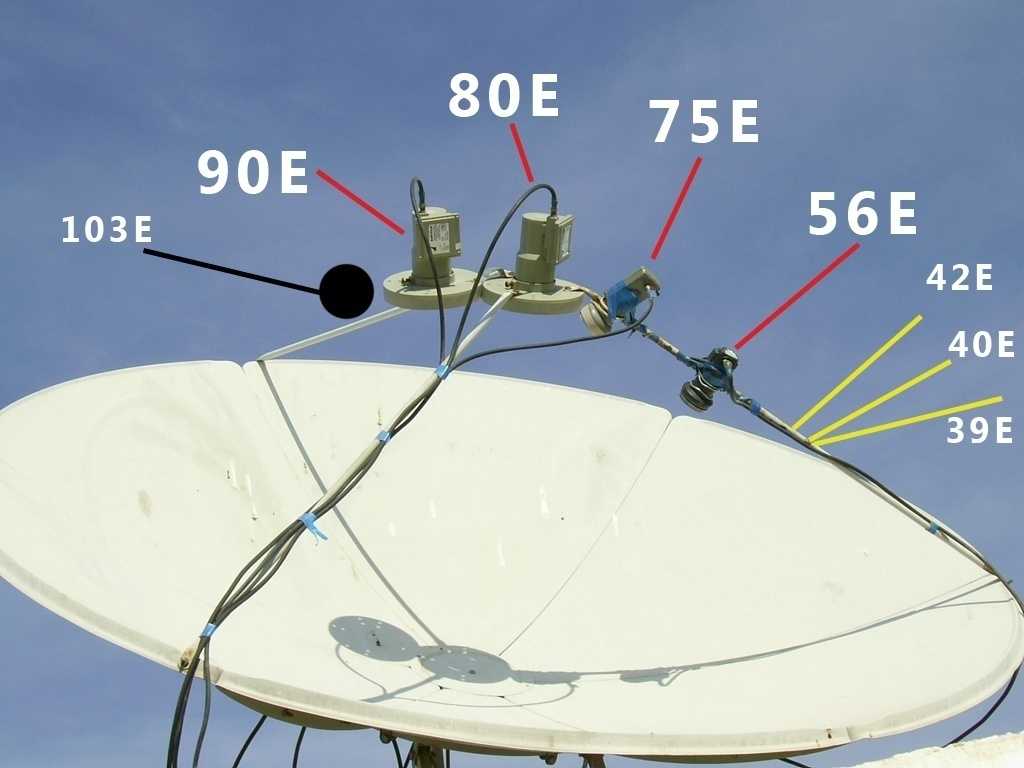

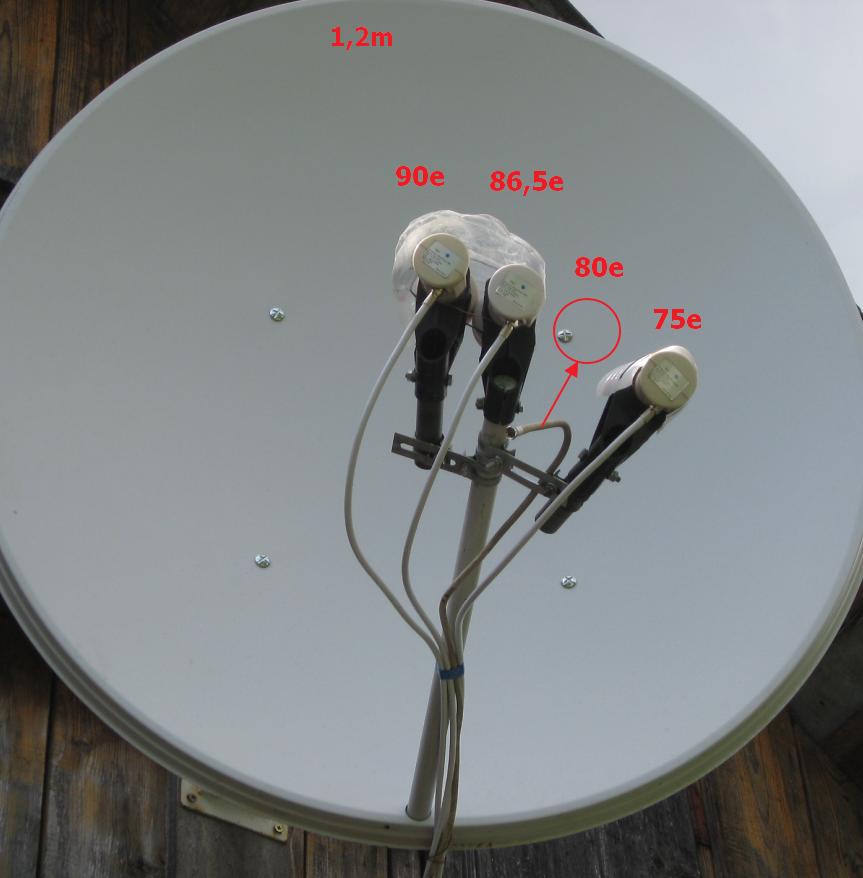

Если вы знакомы с многоспутниковым приемом одной фиксированной тарелки, вы уже знаете, что чем больше вы смещаете LNB, тем слабее будет принимаемый сигнал. Вы также будете ограничены в том, насколько далеко вы можете установить мост между спутниками. Например, угол между Hotbird и Astra 2 составляет чуть более 15 градусов, что может быть затруднительно для выравнивания/настройки и обеспечения надежного приема. Тороидальные тарелки решают эту проблему за счет установки двух отражателей таким образом, чтобы сигнал отражался от основного параболического отражателя на другой отражатель примерно там, где положение LNB было бы на смещенной спутниковой тарелке, и обратно к LNB, которые расположены чуть ниже главный параболический рефлектор. При этом антенна имеет больший размер, что означает небольшое падение сигнала на 20 градусов в каждую сторону, что делает ее идеальной для нескольких установок LNB. Вы также можете добавить значительно больше LNB, чем при установке нескольких стационарных LNB другого типа.



Вопросы о спутниковой антенне – только в комментариях блога Пожалуйста,

Надеюсь, вам понравился этот блог. Если у вас есть какие-либо вопросы или комментарии, пишите их в разделе комментариев блога, и я постараюсь ответить на них как можно скорее. . Пожалуйста, будьте терпеливы, ожидая ответа, так как ответы на комментарии в блоге не входят в мой список дел. Пожалуйста, ознакомьтесь также с другими блогами на нашем сайте.

Пожалуйста, НЕ ЗВОНИТЕ С ВАШИМИ ВОПРОСАМИ. У нас нет времени, энергии, ресурсов, персонала, мотивации или терпения, чтобы попытаться предложить бесплатные технические консультации и поддержку по телефону. Телефонные линии предназначены только для клиентов в Сассексе/Кенте, и это может сильно помешать повседневному ведению нашего бизнеса. Пожалуйста, также НЕ ОТПРАВЛЯЙТЕ ЭЛЕКТРОННУЮ ПОЧТУ и НЕ ЗАПОЛНЯЙТЕ КОНТАКТНЫЕ ФОРМЫ ВЕБ-САЙТА с комментариями/вопросами. Опять же, они предназначены только для клиентов, и если вы отправите свои вопросы таким образом, скорее всего, вы не получите ответа. У меня нет времени отвечать на вопросы в частном порядке.



При всем при этом я помогу, чем смогу, и, пожалуйста, следите за будущими статьями.

До следующего раза,

Том

Спутниковая связь — Science Learning Hub

Добавить в коллекцию

+ Создать новую коллекцию

Спутники связи используются для отправки и приема радиосигналов для телевидения, телефона или интернет-связи. Для отправки и приема этих сигналов обычно используются большие вогнутые отражатели, называемые спутниковыми антеннами.

Спутниковые антенны отправляют и принимают сигналы

Все сигналы телевидения, телефона или Интернета преобразуются в радиосигналы, а затем передаются на спутник с помощью передающей спутниковой антенны. Большинство спутниковых антенн предназначены только для приема спутниковых сигналов, но некоторые из них также используются для отправки сигналов на спутники.

Спутниковая антенна работает так же, как отражатель фонарика или автомобильных фар. Сигнал создается или отражается от фокуса. Затем этот сигнал отражается от большей части спутниковой антенны и направляется к спутнику.

На спутнике сигнал отражается от другого изогнутого отражателя по направлению к фокальной точке, где принимается сигнал. Затем сигнал усиливается и отправляется обратно на Землю с использованием другой частоты.

Форма спутниковой антенны называется параболой. Домашние спутниковые антенны обычно содержат только небольшой участок боковой части параболической формы. Сигнал отражается к приемнику, который содержит небольшой металлический стержень, действующий как антенна. Затем для телевизионного приема сигнал усиливается и отправляется на телевизионный декодер.

Временная задержка

Радиоволны используются для передачи спутниковых сигналов. Эти волны распространяются со скоростью 300 000 км/с (скорость света). Это означает, что сигналу, отправленному на спутник, находящийся на расстоянии 38 000 км, требуется 0,13 с, чтобы достичь спутника, и еще 0,13 с, чтобы обратный сигнал был принят обратно на Землю.

При использовании нескольких спутниковых каналов задержка приема сигнала с другого конца света увеличивается на четверть секунды для каждого используемого спутникового канала. Эту временную задержку можно увидеть, когда телеведущий задает вопрос человеку на другом конце света. Часто между заданным вопросом и ответом проходит небольшая задержка.

Спутники и орбиты для телевидения и связи

Для передачи телевизионных сигналов на всю страну или другой крупный регион Земли требуется всего один спутник. Сигналы, отправляемые со спутника, могут быть сформированы в соответствии с любой требуемой площадью покрытия.

Например, спутник Optus D1 был запущен в 2006 году для обеспечения телевизионным сигналом всей Австралии и Новой Зеландии.

Спутник Optus D1 размером с автомобиль находится на геостационарной орбите над экватором на высоте 36 000 км и долготе 160°.

Шум сигнала и затухание из-за дождя

Радиосигнал, используемый для передачи закодированной информации, называется несущим сигналом.
