Любые электромонтажные работы в частном доме связаны с определением назначения жил проводки. Если сказать проще, возникает необходимость определить фазу и «ноль», а также заземляющий провод. Эта несложная для профессиональных электромонтеров задача порой ставит в тупик тех, кто мало знаком с правилами устройства электрических сетей. О том, как определить фазу и ноль в вашей электрической сети мы и поговорим в этой статье.



Устройство бытовых электрических сетей



В предыдущей статье мы уже говорили, что при технологическом присоединении вашего дома, вам подводится трехфазное напряжение 380 В. Разводка по дому имеет напряжение 220 В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. О том, как устроен заземляющий контур мы говорили в предыдущей статье. В домах старой застройки заземляющего проводника может и не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.



Правила подключения электрических приборов



Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого провода производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. В выключатель подключают фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения. Это обеспечит безопасность при смене ламп. Сложные бытовые приборы необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.



Приборы и инструменты для электромонтажных работ



Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

• Мультиметр стрелочный или цифровой;
• Индикаторную отвертку или тестер;
• Маркер;
• Пассатижи;
• Нож для зачистки изоляции.



Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели и УЗО. Обычно их устанавливают в распределительном щитке. Все операции по подключению электроаппаратуры и зачистке проводов необходимо проводить при отключенных автоматах.



Правила работы с индикаторной отверткой

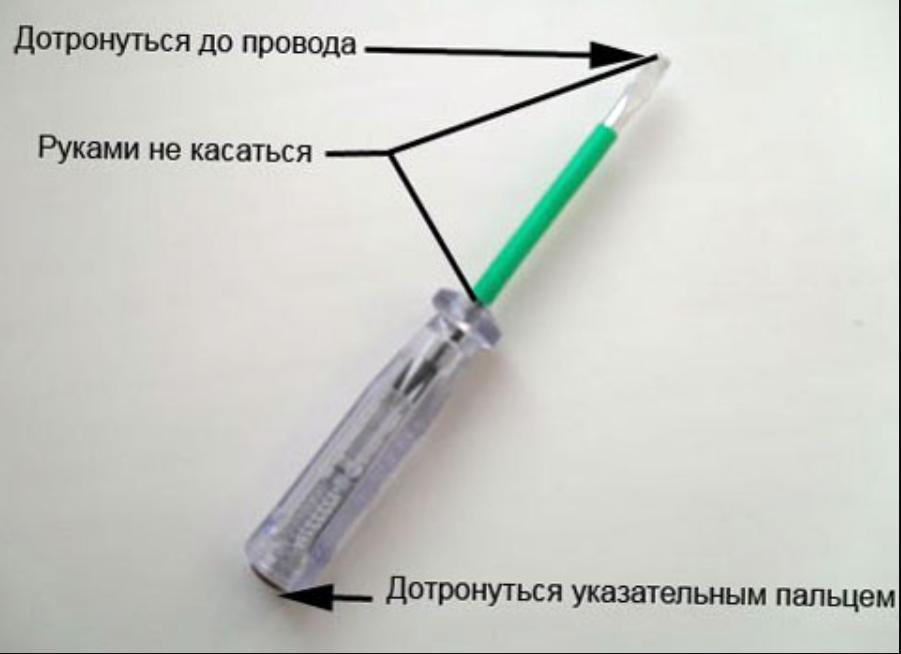

Чтобы проверить фазу с помощью индикаторной отвертки необходимо зажать отвертку между большим и средним пальцем руки, не касаясь не изолированной части. Указательным пальцем дотронуться до металлического пятачка на торце ручки. Металлическим концом отвертки прикасаются к оголенным концам проводов. Если провод фазный, загорится светодиод.



Визуальный метод определения фазы



Если проводка выполнена по всем правилам, то определить фазу, ноль и заземляющий проводник в распределительной коробке можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках. Для этого необходимо сделать следующие действия:

• Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы может быть подключен только фазный провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
• Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите соединения проводов. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
• К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.



Определение фазы, нуля и заземляющего провода



Если сеть трех проводная и выполнена проводом одного цвета, либо вы не уверены в правильности подключения проводов, необходимо определять назначение проводников перед установкой каждого элемента сети.





• Определите фазный провод с помощью индикаторной отвертки и отметьте его маркером.
• Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
• Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
• Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй поочередно к двум другим. Лампа загорится при касании нулевого проводника.



Если все указанные рекомендации, как определить фазу и ноль, не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут прозвонку всех цепей. Не забывайте, что речь идет о вашей безопасности.



В следующей статье я расскажу о видах ламп и цоколей.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Как определить фазу и ноль без приборов как найти мультиметром

В состав любого кабеля в обязательном порядке входит одна нулевая жила и одна либо несколько фазных.

От правильного определения функционального назначения жил кабеля зависит простота монтажа и эксплуатации системы электроснабжения, а также безопасность лиц, обслуживающих ее и производящих какие-либо электромонтажные работы.

Основные понятия

Давайте сперва разберемся, что такое ноль и фаза в электричестве.

Итак, фаза в электричестве – это проводник, по которому электрический ток движется в направлении энергопринимающего устройства. Ноль, в свою очередь, является проводником, по которому электрический ток движется в обратном направлении.

Современные требования, предъявляемые к безопасности организации электрических сетей, предполагают также наличие еще одного проводника в составе токоведущего кабеля, который будет выполнять защитную функцию. Заземляющий проводник – это элемент, преднамеренно соединенный с заземляющим контуром и предназначенный для того, чтобы уберечь человека от поражения электрическим током.

Неправильное определение, а также соединение нулевых и фазных жил токоведущего кабеля может привести к непредвиденным ситуациям – короткому замыканию, выходу из строя дорогостоящего оборудования и поражению человека электрическим током. По этой причине чрезвычайно важно уметь отличать фазный и нулевой проводники.

Как отличить фазу от нуля

Существует целый ряд способов – как профессиональных, так и не очень – для определения функционального назначения проводников, входящих в состав кабеля.

С применением мультиметра

Как мультиметром определить фазу и ноль

Просто и надежно определить, где ноль, а где фаза в электропроводке, можно при помощи мультиметра (тестера). Прежде всего, необходимо включить мультиметр в режим измерения переменного напряжения и выбираем подходящий предел измерения (выше напряжения в электрической сети). Далее вы можете избрать один из описанных ниже способов идентификации фазного проводника.

1. Один из щупов мультиметра зажимается пальцами, другим необходимо коснуться той или иной жилы токоведущего кабеля. В случае соприкосновения щупа с фазой на дисплее мультиметра отобразится показание, приближенное к 220 В.
2. Если вы ни в коем случае не желаете прикасаться к щупам мультиметра руками, то один из них, как и в предыдущем случае, скоммутируйте с идентифицируемым контактом, а другим дотроньтесь до оштукатуренной стены либо заведомо заземленной металлической поверхности.
3. Как упоминалось выше, в современных системах электроснабжения предусмотрен также заземляющий проводник. Чтобы разобраться в назначении жил трехжильного либо многожильного кабеля следует попеременно касаться пар проводов щупами мультиметра. На его дисплее при контакте с фазой и нулем, а также с фазой и заземлением будет отображаться значение напряжения, близкое к 220 В (при этом фаза и заземление дают меньшее значение, нежели фаза и ноль). При одновременном касании щупами нулевого и заземляющего проводов, как и при касании двух фаз, на дисплее мультиметра будет «0».

Важно! При идентификации проводников по первому из вышеописанных методов обязательно убедитесь в том, что мультиметр включен в режим измерения напряжения, до того, как будете касаться пальцами одного из его щупов.

Как определить ноль и фазу индикаторной отверткой или отверткой для прозвонки сети

Со специальной индикаторной отверткой работать еще проще. Этот инструмент внешне очень похож на отвертку обыкновенную, но имеет относительно непростую внутреннюю конструкцию. Такую отвертку в народе также называют «контролькой».



Индикаторные отвертки

Важно! Не следует применять индикаторную отвертку для осуществления манипуляций над винтовыми соединениями (откручивания винтов и их закручивания). Такие действия являются наиболее распространенной причиной выхода из строя описываемого устройства.

Для того, чтобы определить функциональное назначение кабельных жил с ее помощью, нужно просто поочередно коснуться каждой из них жалом данного инструмента, нажимая при этом специальную кнопку в торцевой его части. Если в процессе указанных манипуляций светодиодная лампочка на отвертке загорится, значит, вы касаетесь фазного проводника, в противном случае – нулевого.

Не стоит путать индикаторную отвертку с отверткой, предназначенной для прозвонки сети. Последней также можно определить функционал той или иной жилы, однако нажимать на металлическую пластину в ее верхней части не нужно – иначе отвертка будет светиться в любом случае. Отвертка для прозвонки сети предусматривает в своей конструкции наличие батареек.

Визуальное определения фазы и нуля

При отсутствии вышеупомянутого инструментария вы можете задаться вопросом, как определить фазу и ноль без приборов. Одним из таких способов является их визуальная идентификация. Дело в том, что в соответствии с требованиями к монтажу электропроводки изоляция каждой жилы кабеля должна быть окрашена в свой собственный цвет.

При этом если с заземлением и нулем все понятно – они должны иметь желто-зеленую (желтую, зеленую) и синюю (голубую) окраску соответственно, то изоляционный слой фазного провода может быть выполнен в одном из следующих цветов: коричневый, черный, серый, а также красный, фиолетовый, розовый, белый, оранжевый, бирюзовый, — в зависимости от действующих на момент прокладки кабельной трассы нормативов.

По цвету проводки

Помимо цветовой, имеет место и буквенно-цифровая маркировка кабельных жил. В соответствии с ней ноль, фаза и земля обозначаются соответственно буквами N (neutral), L (line), PE (protectearth).

Контрольная лампочка

Еще один способ решения вопроса, как найти фазу и ноль без приборов, это самостоятельная сборка так называемой контрольной лампочки. Для ее изготовления потребуется обыкновенная лампа накаливания, подходящий к ней патрон, а также два отрезка медного провода (примерно по 50 сантиметров длиной).

Лампочка вкручивается в патрон, а проводники подключаются к его контактам. Другой конец одного из проводников необходимо закрепить на зачищенном до металлического блеска радиаторе системы отопления (либо на иной заведомо заземленной поверхности), а другим концом второго следует попеременно касаться проводников неопределенного функционала. При этом во время контакта с фазным проводом лампочка должна начать светиться.

Важно! В случае планирования систематического использования контрольной лампочки целесообразно ее саму поместить в защитный кожух, а к концам подсоединенных к патрону проводников прикрепить щупы (как у мультиметра).

Контрольной лампочкой

Контрольная картофелина

Название данного подраздела звучит весьма абсурдно, но тем не менее можно определить функциональное назначение токоведущих жил электрического кабеля и при помощи обыкновенной картофелины. Как и в вышеописанном методе с использованием самодельной контрольной лампочки, нам понадобятся два пятидесятисантиметровыхпровода.

Картофель разрезается пополам и в срез овоща на довольно приличном друг от друга расстоянии вставляются подготовленные проводники. Далее конец одного размещается на отопительной батарее(либо на иной заведомо заземленной поверхности), а конец другого соединяется с идентифицируемой жилой кабеля. Чтобы получить результат, придется подождать пять-десять минут. Если по прошествии указанного времени на срезе картофелины образовалось темное пятно, значит вы проверяли фазный проводник. Если изменений не произошло – нулевой.

Важно! Последние два из вышеописанных методов идентификации функционала токоведущих проводников кабеля системы электроснабжения вы используете на свой страх и риск. При работе с такого рода конструкциями следует соблюдать предельную осторожность, чтобы не получить поражение электрическим током.

Разобравшись с тем, что такое фаза и ноль в электричестве, а также найдя для себя сразу несколько ответов на вопрос, как найти эти самые фазу и ноль в проводке, вы можете выбрать любой подходящий для вас способ. Тем не менее, для того, чтобы проверить фазу и ноль, рекомендуем вам такие методы, как проверка тестером либо специализированной отверткой.

Как определить заземляющий провод самостоятельно

Определяем провод защитного заземления

Что такое заземление, зачем оно необходимо и как определить провод заземления? Все это те вопросы, которые достаточно часто ставят в тупик наших сограждан, не обладающих соответствующими знаниями.

Поэтому в этой статье мы постараемся раскрыть все эти вопросы и объяснить основные требования, предъявляемые к заземляющим проводникам.

Заземление и нормы его монтажа

Прежде чем приступать непосредственно к поиску защитного заземления давайте определимся что это такое и зачем оно вообще необходимо. Ведь зная это нам будет значительно легче определить его на схеме или по месту.

Что такое заземление?

Согласно п. 1.7.29 ПУЭ защитное заземление – это заземление электрических установок и аппаратов, выполняемое в целях электробезопастности. Непосредственно в процессе передачи и распределения электроэнергии данный провод не принимает никакого участия. Его основное назначение, это снижение потенциала на корпусе электрооборудования при возникновении аварийных ситуаций.

Что такое защитное заземление?

Итак:

• Давайте разберем данный вопрос более детально. Итак, у нас есть фазный и нулевой проводник, по которым непосредственно протекает рабочий ток электроустановок. Заземляющий проводник в этом процессе совершенно не принимает участия, так зачем он нужен?

Обратите внимание! Здесь и далее мы рассматриваем однофазную электрическую сеть, как наиболее распространенную.

• Провод заземляющий связывает корпус вашей стиральной машинки, утюга или любого другого электрооборудования с землей. Как мы уже отмечали, в обычных условиях он находится без напряжения.
• Ток протекает по фазному и нулевому проводнику. Но, теперь допустим ситуацию, когда на фазном или нулевом проводнике повреждается изоляция и он соприкасается с корпусом вашей электроустановки. Получается на корпусе появляется напряжение. Поэтому при прикосновении к нему вам поразит электрическим током.
• Если же ваш корпус соединен с землей заземляющим проводником, то избыточный потенциал по заземляющему проводу уйдет в землю. Данная формулировка не совсем правильна с технической точки зрения, но наиболее точно объясняет происходящие процессы. Поэтому профессионалов прошу меня не хаять. В результате даже при повреждении изоляции провода с коротким замыканием на корпус вы можете безопасно прикоснуться к корпусу электроустановки.

Требования предъявляемые к проводу заземления

Вообще вопросам связанными с защитным заземлением в ПУЭ посвящен целый раздел1.7. Здесь оговариваются разнообразные варианты заземления для электроустановок до и выше тысячи вольт, вопросы схем выполнения защитного заземления, сечения для каждого отдельного случая и многое другое.

Мы остановимся только на вопросах касающихся однофазных электрических сетей:

• Самый простой способ как узнать какой провод заземление — это определить его по цвету. Согласно п.1.1.29 ПУЭ защитное за мление должно быть обозначено желто-зеленым цветом.

На фото наиболее распространенные схемы заземления электрооборудования для однофазной сети

• Так же провод защитного заземления обозначают буквенными символами — PE. Преимущественно это обозначение можно встретить на схемах или в местах подключения электрооборудования.

Обратите внимание! В некоторых схемах вы можете встретить обозначение PEN. Это значит, что применяется совмещенная прокладка нулевого и защитного провода. То есть к данной жиле или шине мы крепим и нулевой и защитный провод.

• Если вы выполняете монтаж проводки своими руками, то вы должны знать, что провод защитного заземления не должен иметь коммутационных аппаратов.
• Что касается сечения защитного заземления, то оно должно соответствовать табл.1.7.5 ПУЭ. Для проводов сечением до 16 мм ², оно должно соответствовать сечению фазного провода. Это правило относится ко всем проводам и кабелям, которые содержат и нулевую и защитную жилу.
• Если нулевой провод прокладывается отдельно от силового, то согласно п.1.7.127 его сечение должно быть не менее 2,5 мм² если защитный провод имеет защиту от механических повреждений, например, проложен в гофре. Если же он не имеет такой защиты, то инструкция предписывает выбирать медный проводник сечением не меньше 4 мм².
• Так же стоит отметить и материал данного проводника. Он должен соответствовать материалу фазного проводника. Но так как в бытовых помещениях и квартирах с 2001 года разрешается устанавливать только медную проводку, то и провод защитного заземления должен быть выполнен из этого материала.

Определение заземляющего провода

Ка мы уже говорили самым простым способом узнать какой провод идет на заземление является определить его по цвету либо буквенному обозначению. Но в нашей стране далеко не всегда и далеко не все делается по правилам. В связи с этим может возникнуть вопрос определения заземляющего проводника.

Вопрос с проводом заземления у вас может возникнуть в двух местах – это распределительный щит и распределительная коробка:

1. Начнем с распределительного щита. Здесь провод заземления определить достаточно просто. Фазный провод у нас подключен к групповым автоматам. Нулевой провод подключен к автоматам УЗО и счетчику. Провод же который не имеет коммутационных аппаратов и является заземлением.

Ищем провод защитного заземления в распределительном щите

2. В распределительной коробке все немного сложнее. Здесь у нас имеется четыре, а то и более соединений, определить принадлежность которых без цветовой маркировки достаточно сложно.

• Тут есть несколько вариантов. Самый простой это определиться при помощи розетки, точно подключенной к данной коробке. Для этого снимите напряжение с данной группы. Вскройте ближайшую розетку. Провод массы заземления будет подключен к заземляющим контактам розетки. Остается только проследить данный провод в распределительной коробке.
• Если все провода в распределительной коробке имеют один цвет, то здесь все немного сложнее. В этом случае придётся действовать методом исключения. Прежде всего исключаем фазный провод.
• Определить фазный провод проще всего на выключателе. Ведь не нулевой не защитный провод не идут к выключателю. Поэтому соединение от которого отходит один провод к выключателю явно является групповым фазным проводом.

Обратите внимание! Соединение двух проводов является выводом от выключателя. Поэтому такие соединения сразу исключаем из дальнейшего рассмотрения.

• Теперь осталось определить нулевой и защитный провод. Для этого следует снять напряжение с данной группы. Вообще все переключения в электрической схеме всегда следует делать только при снятом напряжение. Ведь цена спешки может быть очень велика.

Ищем провод защитного заземления в распределительной коробке

• После этого нам следует отключить провода на одном из двух предположительных соединений. После отключения провода следует заизолировать либо развести для исключения соприкосновения между собой и корпусом распределительной коробки.
• Теперь подаем напряжение на группу. Если после этого у нас не работает освещение и розетки, то это был нулевой провод. Значит второе соединение является защитным заземлением. Если же все работает как на видео, то это и есть наше защитное заземление.

Вывод

Как видите определить медный провод для заземления не так уж и сложно. Главное проявить немного смекалки и терпения.

Тем более что этот пример наглядно демонстрирует все недостатки нашего наплевательского отношения к нормам и правилам. Ведь их простое соблюдение могло сэкономить нам массу времени и исключить кучу ненужной работы.

С какой стороны в розетке находится фаза, а с какой ноль – справа или слева?

Современная жизнь невозможна без электричества, но иногда возникает необходимость в смене розеток или включателей. Приступая к работе с электропроводкой, нужно знать расположение фазы и ноля. Это обезопасит человека от ударов током и возможных ожогов, а также избежать короткого замыкания в проводке.

Методы определения фазы в розетке

Совершая монтаж или демонтаж розеток самостоятельно, человеку, незнакомому с тонкостями подключения электроприборов, необходимо знать, как правильно определить фазу и ноль.

В электроэнергетике есть несколько видов проводов разного назначения. Некоторые используются для питания сети, другие применяются с целью защиты. Подключая розетку, важно не перепутать какой провод куда подключить, чтобы не возникло замыкание.

Фаза и ноль в розетке: зачем это нужно знать?

Важнее правильно подсоединить провода к розетке. В конструкциях старого образца подключается два провода – один из них под напряжением, второй – нулевой. Современные устройства имеют еще и место для подсоединения заземлительного провода.

Есть мнение, что при неверном подключении фазы и нуля возникнет короткое замыкание, от чего бытовые устройства выйдут из строя или возникнет пожар. Но этого бояться не нужно, поскольку штепсельные розетки, которыми человек пользуется ежедневно, не имеют полярности. Кроме того, вилки приборов созданы без симметричного устройства, что позволяет подключать их к питанию любой стороной. При этом с фазой переменно контактирует то один штырь, то второй.

Ноль – справа или слева в старых розетках?

Для подключения розетки старого образца используются только два провода – один фазный, второй нулевой. Фаза может быть подключена справа или слева.

Некоторые современные электрические приборы подключаются строго по инструкции, и поэтому расположение фазного провода играет важную роль. Установка производится только профессионалами. Например, газовый котел, в который встроен электроконтролер, не имеющий вилки и поэтому подключаемый стационарно.

Расположение фазы не указано и в правилах установки электроприборов. Электрики придерживаются определенного стандарта: с правой стороны фаза, с левой – ноль.

Как узнать, где фаза, а где ноль в современной розетке

Для определения фазы в розетке и электромонтажных работ воспользуйтесь следующими инструментами:

• индикаторной отверткой;
• тестером;
• мультиметром;
• маркером;
• пассатижами;
• ножом, для зачистки изоляции.

Приступая к замене розетки, нужно обесточить квартиру. Для этого в распределительном щитке перевести рычаг в положение «выкл» или выкрутить пробки.

Ремонтные работы проводятся только при выключенном питании.

Индикаторная отвертка

С помощью индикаторной отвертки определить фазу и ноль можно только в розетках старого образца. Для этого инструмент рабочей частью вставляется в одно из отверстий.

Если лампочка загорается, то здесь подключена фаза. Если индикатор не горит – сюда подсоединен нулевой провод.

Свечения на нуле нет потому, что в нем отсутствует напряжение до тех пор, пока не произойдет соединение с фазой.

Ни в коем случае при проверке фазы в розетке нельзя прикасаться рукой к рабочей части отвертки. Незначительное напряжение тока причинит вред здоровью человека и несет угрозу для жизни.

Мультиметр: бесконтактный или контактный способ

В квартирах, где установлены современные розетки, определить месторасположение фазы и нуля с помощью индикаторной отвертки уже не получится. Воспользуйтесь мультиметром. Прибор работает в диапазоне от 220В и выше.

Один щуп вставляют в отверстие, обозначенное маркировкой «COM» или «V». Если на экране появится показатель от 8 до 15 вольт, то здесь подключен фазный провод. Во втором отверстии, где ноль, прибор не будет показывать напряжения.

Чтобы определить где заземление, а, где ноль, потребуется провести измерения двумя щупами. Один вставляется в отверстие с фазой, а вторым поочередно прикасаются к другим клемам. При касании фазного провода к нулю мультиметр покажет напряжение в 220В, к заземлению – намного меньшее напряжение.

Указатель напряжения

Определить напряжение в розетке можно с помощью двухполюсного указателя напряжения.

Прикоснитесь одновременно двумя щупами к гнездам розетки и на индикаторе увидите, есть ли напряжение или нет. Также указатель издает световой или звуковой сигнал.

Аппарат подходит и для установления обрыва цепи электропроводки.

Как можно определить фазу и ноль без специальных устройств

При условии, что проводку в квартире прокладывал профессионал, определить, где фаза и ноль, можно визуально. Изоляция проводников имеет разную расцветку:

• Провод, предназначенный для постоянного напряжения, коричневый.
• Нулевой – синий.
• Заземление – желтый с зеленым.

Проверьте расположение проводников в распределительном щитке, если изоляция имеет другие цвета. Затем осмотрите узлы в квартире. Если проводка сделана правильно, то для определения фазы прикоснитесь к проводу соответствующего цвета индикаторной отверткой.

Опасные способы определения: цветовая маркировка и «контрольная лампа»

Определение фазы и нуля без специальных устройств возможно. Для этого можно воспользоваться цветовой маркировкой. Но в старых домах, где электропроводка проводилась достаточно давно, часто использовали провода одинаковых цветов.

Поэтому визуальное определение практически не возможно. Чтобы в будущем не путаться промаркируйте проводку самостоятельно, насадив на них при монтаже розетки термоусадочные трубочки разных цветовых оттенков.

Еще один способ, цель которого определить наличие напряжения в розетке, – это «контрольная лампочка». Легко делается своими руками. Для этого понадобится взять:

• патрон;
• обычную лампочку;
• два полуметровых многожильных провода.

«Контролька» делается следующим способом:

1. Провода подсоединяются к патрону.
2. В патрон закручивается лампа.

Чтобы проверить наличие фазы в розетке необходимо подыскать предмет для заземления. К примеру, труба отопительной системы, небольшую часть которой очистить от краски до железа. Один провод присоединить к заземлению, а вторым проверять жилы проводки. Когда коснетесь фазы, лампочка засветится.

Озвученные методы опасны, поскольку при малейшей неосторожности высок риск получения удара током.

Советы по работе с “пробниками”

Используя контрольную лампу, нужно быть максимально осторожным. Кроме того, что человека может поразить током, лампа при неправильном подключении взорвется и поранит человека осколками стекла.

Изготавливая самостоятельно указатели напряжения, нужно выбирать металлический стержень, который не превысит двух сантиметров. В противном случае возможно прикасание рукой к рабочей поверхности, что приведет к удару током. Кроме того, со стороны стержня рекомендуется закрепить защитное кольцо, которое не позволит руке соскальзывать с корпуса.

Для индикатора используется лампочка, которая выдерживает более, чем 90В. Материал для изготовления аппарата должен быть темного цвета, что позволит заметить свечение лампочки. Изготавливать прибор лучше из эбонита. При работе с электроприборами необходимо выполнять правила техники безопасности.

Если человек не разбирается в электричестве, а также не уверен в своих силах, то лучше попросить мастера произвести работу с электропроводкой. Таким образом можно избежать неприятных последствий, которые могут возникнуть при малейшей ошибке.

Полезное видео

Как определить фазу и ноль без приборов.

3 рабочих варианта | ASUTPP

Потребность в том, чтобы отличить фазный провод от нулевой шины возникает в ситуациях, когда проводятся работы по замене выключателей или установке розеток, например. От правильности определения нужного проводника в первую очередь зависит безопасность пользователя, поскольку любые ошибки в этом случае способны привести к непоправимым последствиям.

Это может быть не только выход из строя подключаемого прибора, но и поражение электрическим током или пожар, возникший из-за короткого замыкания в цепи. В ситуации, когда под рукой не оказалось нужного инструмента – пользователь может воспользоваться проверенными временем способами определения фазы без приборов.

1. Определение по маркировкеОпределение по маркировке

Определение по маркировке

Согласно действующим нормативам ПУЭ каждый провод в современном кабеле должен иметь изоляционное покрытие соответствующей расцветки, а именно:

• Фазный проводник помещается в изоляцию красного или коричневого цвета.
• Жила в защитном покрытии синего цвета – это нулевой провод.
• И, наконец, шина, имеющая изоляцию желто-зеленой раскраски – это заземляющий проводник.

Важно! Некоторые производители не придерживаются указанного порядка маркировки проводов, что вынуждает пользователей прибегать к другим методам их идентификации.

Кроме того, специалисты не советуют полностью полагаться на результаты визуального обследования жил домашней проводки, поскольку неопытный или рассеянный электрик мог подключить их без соблюдения правил.

2. Контрольная лампа

Существует еще один способ решения проблемы с подводящим напряжение электрическим жгутом, связанный с применением контрольной лампочки на 220 Вольт. Для выявления нужной жилы берется обычная лампа накаливания с двумя припаянными к ее цоколю и контактному пятачку проводниками (фото ниже).

Контролька

Контролька

На ответных концах вспомогательных жил желательно зафиксировать разъемы типа «крокодилы», посредством которых удобно обустраивать любые соединения. Один из них прицепляется к хорошо залуженному держателю трубы отопления, а вторым производится поиск фазы. Если при присоединении вторым «крокодилом», помещенным в изоляцию, лампочка загорается – значит, этот провод будет фазным.

Обратите внимание: Перед коммутацией проводников напряжение с квартиры полностью снимается.

Подключать его можно только после того, как установлен надежный контакт между соединяемыми элементами. Хотя этот способ также достаточно прост, однако его применение не всегда безопасно, особенно – в городских квартирах, где фаза случайно может попасть на общий для подъезда стояк. В частных домах можно действовать без опаски, поскольку в качестве нулевой шины в этом случае можно использовать отвод от заземляющего контура.

3. Индикаторная отвертка

В хозяйстве любого запасливого хозяина должна иметься индикаторная отвертка, воспользовавшись которой удается легко распознать фазный провод.

При обращении с этим инструментом необходимо придерживаться следующих простых правил:

• Очень важно чтобы отвертка была исправна, то есть действительно показывала наличие фазы.
• Для этого ее следует заранее проверить на нагрузке, включенное состояние которой различается визуально (на настольной лампе, например).
• При прикосновении к фазному контакту встроенная в нее неоновая лампочка начинает слабо светиться (фото ниже).
• При введении жала в «земляную» клемму индикатор гореть не будет.

Использование индикаторной отвертки

Использование индикаторной отвертки

Обратите внимание: Свечение появится только в том случае, если проверяющий приложит большой палец к специальной контактной площадке из металла.

Также важно отметить, что проводить проверку не рекомендуется при ярком солнечном свете, не позволяющем различить слабое свечение неонки.

Есть ли разница, где в розетке фаза, справа или слева?

Самый ответственный момент при установке штепсельной розетки – подсоединение проводов к контактам. Как минимум нужно подсоединить к клеммам фазу и ноль, а если проложена современная проводка с заземлением, то проводов 3. Часто возникает вопрос, к каким контактам подводить провода, с какой стороны находится фаза, с какой ноль. В быту не имеет особого значения, находится фаза в розетке слева или наоборот, слева ноль, но лучше знать их расположение.

Имеет ли значение расположение нуля и фазы?

Прежде чем выяснять, как найти фазу в розетке, следует разобраться, зачем это нужно. Многие слабо знакомые с электроустановочными изделиями люди считают, что перепутать фазу и ноль при включении в сеть электроприбора так же опасно, как перепутать полярность батареек. На самом деле штепсельные розетки, которые используются в России, неполяризованные, а многие вилки имеют симметричную конструкцию. Так что при включении слева оказывается то один, то другой штырь, и ничего страшного не происходит.

Иногда на форумах и других интернет-ресурсах можно встретить утверждения, что качество работы компьютера, аудиоаппаратуры снижается, если неправильно совместить фазу и ноль вилки и розетки. Но это миф.

Существуют электроприборы, при подключении которых расположение фазного, нулевого проводов и заземления принципиально важно, это оговаривается в инструкции. Но их подключением должны заниматься профессионалы, иначе прибор снимут с гарантийного обслуживания. К таким приборам относятся газовые котлы с электроконтроллером, но они не имеют вилки, которая включаются в розетку, а подключаются к сети стационарно. Если вы устанавливаете розетку для простых бытовых электроприборов у себя дома, особой разницы, с какой стороны подсоединить фазный провод, с какой нулевой, нет.

Но профессиональные электрики на вопрос где должна быть фаза в розетк отвечают: справа. Это неписаное правило, ПУЭ (правила устройства электроустановок) не регламентируют, с какой стороны должны быть нулевой и фазный контакты в бытовой розетке. Но удобнее, если все придерживаются единого стандарта, чтоб тому же электрику не пришлось гадать, фаза в розетке слева или с противоположной стороны. В странах, где розетки поляризованные, тоже соблюдается именно такойпринцип. И если вы хотите все сделать «по науке», фазный провод подсоединить к правой клемме, а нулевой – к левой, встает вопрос, как определить фазу в проводке.

Определение фазного и нулевого провода

Проще всего разобраться с назначением проводов, ориентируясь на маркировку. В РФ и ряде европейских стран действует такой стандарт:
ноль, или нейтраль (рабочий ноль) – жила синего, реже сине-белого цвета
земля (заземление, защитный ноль) – желто-зеленый;
фаза – любой другой цвет, часто коричневый, черный.

Но маркировка по цвету может отсутствовать или не соответствовать стандарту. В этом случае используют индикаторную отвертку (пробник) или тестер.

Проверка пробником:

Зажать корпус отвертки в руке, не касаясь пальцами металлического жала.
Поместить указательный палец на торец отвертки, где есть металлический контакт.
Поочередно прикоснуться жалом к проводам, светодиодный индикатор светится при контакте с фазным проводом.

Если перед вами всего 2 жилы, и вы разобрались, где фаза в проводке, задача решена. Если их 3, нужно отличить рабочий ноль от защитного, то есть заземления. Для этого понадобится тестер (мультиметр). Фазный провод метят маркером. На мультиметре нужно выбрать режим измерения переменного тока и задать предел измерения, превышающий 250 В. Один щуп прижимают к фазной жиле, вторым касаются по очереди двух остальных. На дисплее будет высвечиваться значение напряжения. При замере напряжения между фазой и землей этот показатель больше, между фазой и нейтралью меньше.

Иногда при обоих замерах получается одинаковый результат. В таком случае проверить, где заземление, можно путем измерения сопротивления. Зачищенную жилу фазного провода предварительно обязательно нужно заизолировать. Прибор переключается в режим измерения сопротивления, одним щупом прикасаются к объекту, который точно заземлен, например, металлической трубе, радиатору отопления или водопроводному крану. Прикасаясь вторым щупом попеременно к двум проводам, замеряют сопротивление. Между заземленным объектом и проводом земля сопротивление в пределах 4 Ом, при проверке нулевого провода оно выше.

При отсутствии индикаторной отвертки разобраться, где у проводки какая жила, поможет мультиметр. Выбрав режим измерения переменного тока, касаются заземленного объекта одним щупом, вторым проверяют провода. Прибор покажет такие значения напряжения между заземленной трубой и проводами:

фаза 150-220 В;
ноль (нейтраль) – 5-10 В;
земля – 0 В.

Определение фазы и ноля в розетке

Вы можете точно знать, где фаза и ноль в розетке, если установили ее своими руками, предварительно проверив проводку. Но если вы снимаете или купили на вторичном рынке квартиру, неизвестно, кто занимался монтажом электроустановочных изделий и придерживался ли он правила «фаза справа». Как в такой ситуации разобраться, где в розетке ноль и фаза? Придут на помощь те же самые приборы. Индикаторная отвертка используется точно так же, как при проверке проводки, только жало вставляется поочередно в оба разъема розетки.

При использовании мультиметра выбирается измерение напряжения переменного тока, один щуп (любой) вставляется в отверстие розетки, вторым нужно прикоснуться к собственному телу. Если вы попали в розетке на фазу, прибор покажет больше сотни вольт, если на ноль – всего несколько вольт. Поражения током при этом можно не опасаться, если только по ошибке не выбрать режим измерения силы тока. Иногда индикаторная отвертка показывает, что в розетке 2 фазы, а судя по показаниям мультиметра, напряжение отсутствует. Такая ситуация указывает на обрыв нулевого провода, при проведении ремонтных работ нужно учитывать, что на самом деле напряжение в сети есть.

Существуют и более экзотические способы, как определить фазу без специальных приборов. Вместо мультиметра используют вкрученную в патрон лампу накаливания, от которой отходит двужильный провод, одну из жил закрепляют к трубе, батарее, второй проверяют провода. Загоревшаяся лампочка указывает на фазу. Аналогичным способом замеряют напряжение между заземленным объектом и жилами проводки, используя в качестве индикатора разрезанную картошку. В месте контакта с фазой она темнеет. Оба способа подходят для проверки как проводки, так и уже смонтированной розетки, но являются довольно опасными – велик риск поражения током.

Подведем итоги. Определение нуля и фазы принципиально важно при монтаже выключателей, а для бытовых розеток особого значения не имеет. Разбираться с назначением проводов приходится при ремонте, когда розетка демонтируется и обнажаются концы жил. Фазный провод необходимо на период ремонтных работ заизолировать, хотя для подстраховки можно обмотать изолентой обе жилы. Желательно при монтаже розетки придерживаться неофициального, но общепринятого в среде электриков стандарта, и подключать фазу к правой клемме. Отличить ноль от фазы поможет цветовая маркировка, индикаторная отвертка, если проводка трехжильная, понадобится мультиметр. Проверку контактов в установленной розетке можно осуществлять с помощью обоих приборов.

Как определить нулевой провод и заземление. Как найти фазу и ноль? Несколько способов определения фазного и нулевого провода. С его помощью можно решить две задачи

Индикаторную отвертку можно купить в любом магазине по электрике или на рынке. На вид это обычно плоская отвертка, которая состоит из щупа, высокоомного резистора и неоновой лампочки. Работать с отверткой элементарно. Прикасаемся металическим щупом к клемме в щитке или розетке, а затем косаемся пальцем вершины отвертки. Если неоновая лампочка загорается, то мы попали на фазу, иначе перед нами ноль, если неонка не горит

Определение фазы тестером

В одном анализе флуоресцентный свет, испускаемый индикатором, встроенным в небольшую структуру, присутствующую в ткани, одновременно захватывается двумя системами вдоль пунктирных направлений. Принимая во внимание отклонение света от рефракции, среди указанных позиций, то, что может соответствовать реальному расположению этой структуры в ткани, является.

По закону Снелла луч света, который исходит из среды, которая является более тонкой, чем меньшая охлаждающая среда, отходит от нормы в случае ненормального падения и что в случае нормального падения отклонения нет. На некотором расстоянии от стержня направление электрического поля указано на следующем рисунке.

При необходимости можно самому сделать -пробник для поиска и определения фазы. Для этого нужно к любому выводу любой неоновой лампочки припаять резистор сопротивлением 1-2 Мега ома и на него надеть кембрик, а к другой его стороне припаять или накройняек прикрутить щуп

Кадр был построен с четырьмя из этих стержней, образуя квадрат, как показано ниже. Если положительный заряд помещается в центр Р рамы, электрическая сила, действующая на нагрузку, будет иметь свое направление и направление, обозначенные. Потребляемая мощность декодера в течение одного месяца будет эквивалентна энергопотреблению лампы 60 Вт, которая оставалась бесперебойной для.

Были проанализированы три ситуации. Возможный результат, наблюдаемый относительно положения стрелки компаса в трех ситуациях этого эксперимента, может быть представлен. В ситуации 2, поскольку нет изменения потока, компас остается в исходном положении. Присоединяйтесь к нашим социальным сетям и получите доступ к нескольким важным материалам.

Этот способ сам часто практикую в командировках при подключение медицинской аппаратуры., т.к индикаторную отвертку мне просто влом с собой брать.

Устанавливаем переключатель в мультиметре на измерение переменного напряжения, затем подключайте один щуп к проводу, а другой просто возьмите в руку, только еще раз проверьте что тестер стоит именно в режиме измерения напряжения.

Сроки установки электрической розетки – трудная точка в жизни любого человека. Во-первых, потому что это опасная деятельность, что предполагает значительный риск. Во-вторых, потому что существует множество параметров для рассмотрения. Мы здесь, чтобы помочь вам следовать «пути камней»!

Принципы устройства электрических сетей бытового назначения

Недавно Бразилия приняла новую систему электроснабжения, которая по-прежнему подвергается критике со стороны некоторых людей, но она предлагает быть более безопасной, чем предыдущая. Проблема в том, что на этом еще переходном этапе многие устройства не были адаптированы, и это вынуждает нас к альтернативным решениям, таким как использование адаптеров или «бенджаминов». Тогда вопрос безопасности рушится! Другая ситуация – когда мы выезжаем за границу, и мы берем с собой новую национальную экипировку.

А потом просто смотрем на дисплей и анализируем полученную информацию, если на нем ноль (или несколько вольт, то это полюбому ноль; а вот если тестер показывает более весомую велечину напряжения, то мы на фазе)

Для проверки наличия питающего напряжения в электрической сети. Многие пользуются самодельными контрольками, которые представляют собой маломощную лампочку накаливания, в электрическом патроне. К патрону подходят два провода длиной около 30-50см.

Система стандартизована, и нам необходимо обновить ее. В идеале вы должны заменить старые сокеты новыми. Прежде чем делать что-либо еще, проверьте электрооборудование, особенно в отношении провода заземления. Это очень важная деталь, поскольку земля защищает оборудование и пользователей. Если у вас нет истинного провода заземления, нанимайте квалифицированного электрика и обновляйте всю проводку.

В этом объяснении мы рассмотрим технические термины, такие как «сила тока», «напряжение» и «мощность». Таким образом, при заданном напряжении, чем выше мощность оборудования, тем выше требуемый ток. Напряжение фиксировано и зависит от местоположения. Например, в городе Сан-Паулу напряжение составляет 110 вольт, но на побережье Сан-Паулу оно составляет 220 вольт.

Фазу определяют следующим образом, один щуп подключают к заранее известной земле (батарея, водопровод и т.п), а другой к проводу. И потому загорелась лампочка или нет делают соответствующий вывод

Для того, что бы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Определяем фазу и ноль тестером

Общая электрическая розетка имеет два усилителя: 10А или 20А. Таким образом, оборудование с более высокой мощностью требует больших токов. Лучшим и безопасным является проверка руководства по оборудованию, тип которого наиболее подходит. При установке электрической розетки подумайте, какие типы оборудования будут использоваться в этом месте, чтобы выбрать правильный ток.

Обратите внимание на проволочный манометр, который должен быть не менее 2, 5 мм². Если провода тоньше, вы должны выбрать розетки 10А. Нити должны быть разных цветов. Провод заземления должен быть зеленым или голым. Однако во многих домохозяйствах эта картина не соблюдается. Но в целом, провод заземления является «разным».

Если у Вас под рукой нет никакого инструмента для определения фазы, то можно воспользоваться народным методом, с помощью сырой картошки.

Разрезаем картошку пополам к свежему срезу подключаем провод, который соеденим с водопроводной трубой или батареей отопления. Если труба окрашена, то место подсоеденения необходимо зачистить до металлического блеска. Иследуемый провод из проводки также втыкаем одним концом на максимальном расстоянии от предыдущего в картошку, но через резистор номиналом не менее 1Мом, затем надо немного подождать. Если на срезе картошки реакции нет, это ноль, если есть – фаза.

Подключение проводов к электрической розетке. В случае сомнений выключите выключатель питания. Используйте тест напряжения на концах проводов, чтобы убедиться, что нет питания! Используйте оборудование и проверьте процедуры! В действующем бразильском стандарте земля соответствует среднему отверстию.

Для подключения проводов к электрической розетке отвинтите концы проводов около 10 мм. Вы можете использовать его для удобства. Если у вас нет таких плоскогубцев, сделайте круговое обрезание на крышке провода и потяните конец крышки, которую нужно снять с помощью одного.

Содержание:

При выполнении ремонтно-строительных работ важным этапом является подключение помещений и зданий к системе электроснабжения. В этом случае, кроме электропроводки, устанавливается большое количество другого оборудования, в том числе розеток и выключателей. При выполнении подключений довольно часто возникает вопрос, как определить фазу и ноль, а также заземляющий проводник в электрической сети. Для решение данной проблемы не представляет каких-либо затруднений.

Вставьте провод заземления в центральный полюс и затяните винт. Вставьте два других провода в соответствующие полюса и надежно затяните винты. Вернитесь в блок питания и снова подключите автоматический выключатель или общий переключатель. При испытании напряжения проверьте правильность напряжения.

Выключите питание снова. Поместите провода в выпускной короб и сделайте финишные фитинги. Вы можете включить питание и подключить свои электроприборы. В этом случае отрежьте три небольшие нити, немного превышающие расстояние между гнездами. Отсоедините два конца этих нитей.

Однако простые хозяева квартир и частных домов без специальных знаний и опыта, зачастую не могут самостоятельно решить эту задачу. Определить назначение каждого проводника возможно с помощью нескольких простых и доступных способов.

Как определить фазу и ноль индикаторной отверткой

Наиболее простым и распространенным способом, позволяющим точно определить фазу и ноль, является использование индикаторной отвертки. Данная операция не представляет каких-либо сложностей и требует лишь соблюдения определенного алгоритма действий.

Подключите их к одному из выходов и затяните. Остальные концы будут установлены в другой электрической розетке вместе с соответствующими проводами. Действуйте как в конце предыдущего пункта. Определите напряжение и, если возможно, силу тока в зеркале электрической розетки. На рынке есть готовые этикетки.

Чтобы определить розетки на 220 вольт, есть модели красного цвета. При работе с электрическими компонентами убедитесь, что питание выключено! Проверьте с помощью прибора детектора напряжения. Не нагибайтесь и не опирайтесь на металлические поверхности или конструкции во время работы. Обратите внимание, когда вы становитесь на колени, если не создаете возможности электропроводности.

Решая вопрос, как определить где фаза, а где ноль, прежде всего необходимо обесточить линию и отключить автомат, через который питается домашняя электросеть. После отключения следует зачистить проверяемые провода, сняв примерно 1-2 см изоляции. Далее проводники разводятся между собой на безопасное расстояние. Это необходимо сделать, чтобы исключить возможность короткого замыкания при случайном соприкосновении после подачи напряжения. После всех подготовительных мероприятий можно приступать к определению фазы и нуля. Предварительно следует включить автомат и подать напряжение в сеть.

Не забывайте их, потому что в случае короткого замыкания искры могут достигать ваших глаз, вызывая серьезные травмы! Никогда не используйте электрические провода в присутствии воды и влаги. Избегайте работы со спиннингами во время грозы и грозы. Используйте инструменты с электрической защитой.

Не торопись! Если время короткое, остановите задачу, чтобы выполнить ее еще один день, спокойно! Будьте уверены и осознавайте каждый шаг. Не позволяйте детям работать с электропроводкой! Используя одну из кнопок на рычаге стеклоочистителя, прокрутите меню и выберите время слива.

Непосредственная проверка фазы и нуля тестером осуществляется следующим образом. Индикатор зажимается между большим и средним пальцем. При этом нельзя касаться пальцами открытой, неизолированной части жала отвертки во избежание удара электрическим током.

Указательный палец должен касаться круглого металлического выступа, расположенного в конце рукоятки. После этого жало отвертки прикладывается к зачищенным концам проводников. Если тестер коснулся фазного проводника, в этом случае загорается светодиод. Следовательно, второй провод является нулевым. Нулевой провод определяется когда индикаторная лампочка не загорелась изначально.

Удерживайте кнопку нажатой в течение 10 секунд. Дисплей мигает 4 раза и заменяется значением диапазона вашего автомобиля. Отпустите кнопку, когда дисплей остается фиксированным. Эта процедура предоставляется только для информации и не может гарантировать результат, если вы примените ее к транспортному средству. Автор спецификации или владелец этого сайта не может нести ответственность за любые аномалии, которые произошли после применения этого метода.

Вы несете единоличную ответственность за механический, электрический или электронный ремонт, который вы выполняете на транспортном средстве. Строго личное использование в семейном круге подразумевает, что все загрузки спецификаций связаны с двумя разными транспортными средствами на каждого члена.

Как определить фазу и ноль мультиметром

Кроме индикаторной отвертки, определение фазы и нуля может быть выполнено с помощью мультиметра. В этом случае также необходима зачистка проводников, подлежащих проверке. Предварительно следует обесточить электрическую сеть путем выключения автомата. Таким образом исключается при случайном соприкосновении проводников фазы и нуля. Сами провода нужно немного раздвинуть. После этого автомат следует снова включить.

Заказать необходимые инструменты

Все другие копии или репродукции, даже частичные, строго запрещены без предварительного согласия автора. Могут потребоваться специальные инструменты!

Заказать запасные части

Хотите заказать запчасти? Вы можете получить их, перейдя по этой ссылке. Чтобы спроектировать стандартную электроустановку и избежать любой опасности, необходимо соблюдать цветовые коды. Расшифровка цвета и функции ваших электрических проводов.

Чтобы безопасно обращаться с ним, важно придерживаться стандартов цвета для электрических проводов. Вот что соответствует каждому цвету. Красный, коричневый или черный: фазовый проводник, через который ток поступает светло-голубой: нейтральный проводник для распределения тока. желтый и зеленый: защитный проводник, который позволяет заземлить.

Эти цветовые коды соответствуют тем, которые применяются для бытовых установок. В переменном токе все провода потенциально переносят ток, даже синий. Нейтраль может быть при напряжении земли и фазе при напряжении в вольтах.

Далее на мультиметре устанавливается предельная величина для измерений переменного напряжения, составляющая более 220 В. Затем нужно посмотреть, какую маркировку имеют гнезда со щупами прибора. Щуп в гнезде СОМ не подходит для определения фазы, следовательно, использоваться будет оставшийся щуп, обозначенный символом V. Определившись со щупами, можно приступать к определению назначения проводов.

В старых электрических установках цветовые коды не обязательно были одинаковыми, например, фазовый проводник мог быть желтым или зеленым. нейтральный проводник может быть красным, а защитный проводник может быть серого или черного, поэтому лучше использовать отвертку для проверки в этом случае, и все электрические соединения должны быть отключены.

Обозначения на схеме

Все цвета, кроме желтого, зеленого и светло-голубого, могут использоваться для токопроводящих проводов. Таким образом, электрические провода между переключателями возвратно-поступательного движения обычно фиолетовые. Другим примером является использование оранжевого провода для возврата кнопки пульта дистанционного управления. Это позволяет отличить их от других токопроводящих проводов электрической установки. Желтые или зеленые одноцветные провода запрещены.

Нужно взять щуп, коснуться им одного из проводов в розетке и посмотреть на показания мультиметра. При отображении данных с небольшим значением напряжения (менее 20 В), провод будет считаться фазным. Если же измерительный прибор показывает нулевое значение, то и сам провод соответственно будет нулевым.

Может ли батарея-баннер заменить сторону дегазации? Другая сторона закрыта съемной пробкой. Если соответствующая сторона порта деаэрации, а также в вашем корпусе не подходит, вилку можно снять. Удаленный штекер должен быть подключен к каналу дегазации на противоположной стороне.

Чтобы извлечь вилку, используйте деревянный винт диаметром 5 мм. Вам не нужно беспокоиться о подключении вилки к батарее, поскольку это невозможно. Европейские стартовые быки имеют центральное вентиляционное отверстие справа. Пожалуйста, имейте в виду: сторону дегазации здесь нельзя изменить.

Для измерений может использоваться любой тип мультиметра – с цифровым табло или стрелочный. Точность измерений мультиметром значительно выше, чем индикаторной отверткой. При определение фазы и нуля мультиметром запрещается одновременно касаться фазного и заземляющего провода. Такие действия могут вызвать короткое замыкание и травматические ожоги.

Нужно ли использовать дегазационную трубку при установке батареи в салоне? Использование шлама для дегазации предписывается для всех свинцово-кислотных батарей, установленных внутри. Если аккумулятор не подключает шланг для дегазации, его необходимо изолировать, приняв соответствующие меры против окружающей области. Кроме того, должны быть предусмотрены соответствующие отверстия, ведущие к внешнему пространству для подачи и удаления воздуха.

Встряхивающий газ образуется путем смешивания водорода и кислорода. Взрывная реакция возникает, когда источник воспламенения подходит. Из-за низкого предела взрыва 4 об.%, Взрыв, вызванный газовой батареей, неплох. При работе с свинцово-кислотными батареями надевайте защитные очки для обеспечения собственной безопасности!

Как определить фазу и ноль без приборов

Довольно часто возникают ситуации, когда отсутствует индикаторная отвертка и мультиметр, а выяснить назначение проводов нужно, чтобы не останавливать электромонтажные работы. В таких случаях приходится решать проблему, определения фазы и ноля без прибора.

Наиболее простым способом считается определение назначения проводов по их . Данная методика приносит положительный результат лишь тогда, когда проводка выполнена с соблюдением всех технических правил. В этом случае цвет изоляции прямо указывает на принадлежность того или иного провода.

В желто-зеленый цвет окрашивается заземляющий провод, а нулевой проводник чаще всего бывает голубого или синего цвета. Для фазного проводника выбирается черный, белый или коричневый провод. Правильность подключения можно проверить визуально, не только в щитке, но и в распределительных коробках, в люстре и других точках.

Второй способ определения фазы и нуля, предполагает использование так называемой контрольной лампочки. Можно воспользоваться обычной лампой накаливания и двумя отрезками проводов, по 50 см длиной каждый. Жилы проводов через подключаются к лампочке и конструкция готова к работе. Одним концом провода нужно коснуться трубы отопления, а другим – проверяемых проводов. Если во время прикосновения лампочка загорается, значит этот провод является фазным.

Данный способ в домашних условиях считается опасным в связи с высокой вероятностью поражения электрическим током. Его нельзя применять, когда в сети присутствует предельное напряжение. Более безопасным является использование неоновых лампочек, позволяющих с не меньшей точностью определить назначение проводов.

Есть ли у вас однофазное или трехфазное питание?

Как определить однофазное или трехфазное питание

• Вторник, 2 февраля 2021 г.

Одно- и трехфазное питание – это термин, который не используется в повседневной беседе. Поэтому многие из нас не до конца понимают, что это такое и как работает.

Что такое «однофазное» и «трехфазное» питание?

Одно- или трехфазное питание относится к источнику питания, поступающему в вашу собственность по подземным или воздушным линиям с улицы.Большинство домов обычно имеют однофазное питание. Трехфазное питание обычно используется в коммерческих / промышленных ситуациях и в больших домах с несколькими крупными электрическими приборами, потребляющими большие токи электроэнергии. Если ваша собственность потребляет много электроэнергии, будет установлено трехфазное питание, чтобы избежать колебаний мощности.

Как узнать, какая у меня фазная мощность?

1. Просто найдите распределительный щит, обычно он находится рядом с фасадом дома или внутри в шкафу для белья
2. В распределительном щите будет несколько автоматических выключателей.Разрыв цепи под названием «Главный выключатель» позволяет определить, какая фазная мощность доступна.
3. Если имеется одиночный автоматический выключатель (как показано на рисунке ниже), это одно (1) фазное питание. Если есть три автоматических выключателя, соединенных одним переключателем (как показано на рисунке ниже), это трех (3) фазное питание.

Однофазный автоматический выключатель Трехфазный автоматический выключатель

Зачем нашему дому трехфазное питание?

Как упоминалось выше, трехфазное питание необходимо только в больших домах с несколькими электрическими приборами.Вам понадобится три фазы, если у вас есть:

• Большая печь для керамики.
• Большой канальный кондиционер с холодопроизводительностью более 15 киловатт.
• Большие электродвигатели, обычно более 2 киловатт.
• Сварочные аппараты или другое оборудование для гаражных мастерских.
• Большой дом, в котором много людей используют электронные устройства в часы пик.
• Дома с бассейнами, в которых есть большие фильтрующие насосы, требующие питания.
• Дома с несколькими холодильниками и морозильниками, требующими много энергии.

Если вы пытаетесь отключить эти машины или устройства от однофазного источника питания, автоматический выключатель продолжит отключаться, поскольку для удовлетворения потребности в питании недостаточно энергии.

Как работает одно- и трехфазное питание?

Электроснабжение в дом идет по проводам от ЛЭП по ул. Однофазный имеет два провода: активный и нейтральный. Нейтральный провод заземлен на распределительном щите. Три фазы имеют четыре провода: три активных (называемых фазами) и одну нейтраль.Нейтральный провод заземлен на распределительном щите.

Существует ли двухфазное питание?

Да. Двухфазное питание обычно устанавливается, если требования к однофазному питанию превышают максимальное потребление, рассчитанное электриком. Однако установка трехфазного источника питания не требует дополнительных затрат, поэтому более выгодно установить трехфазное питание, поскольку оно потенциально может быть использовано в будущем.

2 простых способа проверить одно- или трехфазное питание

Однофазное или трехфазное питание, вот в чем вопрос.

Ну, по крайней мере, если вы просматриваете нашу линейку мониторов энергии.

Это связано с тем, что большинство мониторов энергии используют «зажимы датчика CT» для измерения энергопотребления. А чтобы охватить все, что вы используете, им нужны либо один зажим для однофазного , либо три зажима для трехфазного .

К счастью, передатчики Efergy, которые мы продаем, одинаковы для обоих типов источников питания. Каждый передатчик может принимать один, два или три зажима. Так что, если вы допустили ошибку, это не имеет значения, вы всегда можете добавить дополнительный зажим ТТ (или два) позже.

Вот два простых способа проверить, подключены ли в вашем доме или офисе одна или три фазы.

1) Однофазный или трехфазный

– Сервисные предохранители

Однофазные блоки имеют один «служебный предохранитель», а трехфазные – три.

А служебный предохранитель представляет собой большой предохранитель прямоугольной формы черного цвета. Как правило, их довольно легко обнаружить на главном распределительном щите или плате счетчика.

Дом с трехфазным источником питания и трехфазным интеллектуальным счетчиком.Обратите внимание на 3 служебных предохранителя в верхнем левом углу платы. Однофазные площадки имеют только один из них.

2) Однофазный или трехфазный

– Главный выключатель

Еще один способ отличить три фазы от одной фазы – это ширина главного выключателя. Однофазные переключатели имеют ширину «один полюс», тогда как трехфазные переключатели имеют ширину «три полюса». Смотрите картинку ниже, чтобы понять, что я имею в виду.

Однофазный / однополюсный главный выключатель (слева) vs.трехфазный / трехполюсный главный выключатель (справа).

Эти «главные переключатели» обычно находятся на вашей измерительной доске. В более крупных помещениях или блочных блоках вы также можете найти главные выключатели на каждой дополнительной плате или распределительном щите.

А как насчет одно- или трехфазной солнечной энергии?

Наш монитор солнечной энергии также требует от вас выбора, будет ли ваша фотоэлектрическая система однофазной или трехфазной. Как и выше, вы можете решить это, наблюдая за «главным выключателем солнечной энергии», как показано в приведенных ниже примерах.

Однофазный солнечный свет (слева) и трехфазный солнечный (справа).

А как насчет двухфазного питания?

Двухфазные источники питания также довольно распространены в Австралии. Двухфазное питание лучше всего определять с помощью описанного выше метода «Сервисный предохранитель». Для двух фаз будет два предохранителя, а не один или три.

Знайте разницу между трехфазным и однофазным питанием

По всей Северной Америке дома питаются от однофазной электросети напряжением 120 вольт.Типичная коробка автоматического выключателя в жилых помещениях показывает четыре провода, идущие в наши дома: два «горячих» провода, нейтральный провод и заземление. Два «горячих» провода несут 240 В переменного тока, который используется для тяжелых бытовых приборов, таких как электрические плиты и сушилки. Однако напряжение между горячим проводом и нейтральным проводом составляет 120 В переменного тока, от которого питается все остальное в наших домах.

Однако производственные предприятия по производству электроэнергии в Северной Америке передают трехфазную энергию сверхвысокого напряжения в диапазоне от 230 кВ до 500 кВ.При внимательном рассмотрении линий электропередач высокого напряжения можно обнаружить три отдельных проводника, каждый из которых проводит ток, а также нейтральный провод. Распределение трехфазной энергии обходится дешевле, потому что для линий передачи трехфазной энергии не требуются такие же толстые медные провода, как для однофазной линии передачи. Кроме того, трехфазное соединение обеспечивает гибкость при подключении услуг и может предоставить клиентам не только обычную услугу 120 В переменного тока, но также и 208 В переменного тока. Практически каждое промышленное здание, включая ваше, получает трехфазное питание, так как оно имеет много преимуществ перед однофазным.

Проектирование или переоборудование центра обработки данных для использования трехфазного питания окупается, но некоторые центры не понимают преимуществ, которые дает трехфазное питание. Давайте посмотрим на различия между однофазным и трехфазным питанием, чтобы понять, почему трехфазное питание не только обеспечивает реальную экономию затрат, но и создает более эффективный центр обработки данных.

Проблема с однофазным двигателем

Обычная однофазная сеть 120 В переменного тока, работающая при 60 Гц, не может обеспечить непрерывное питание.На этой частоте синусоидальная волна переменного тока пересекает нулевую точку 120 раз в секунду. Лучше всего понимать, что мощность измеряется в ваттах, а ватты – это произведение приложенного напряжения на амперы тока, протекающего в цепи (W = V x A).

Когда напряжение или ток пересекает нулевую точку, подаваемая электрическая мощность падает до нуля. На практике эти мгновенные падения до нуля не оказывают заметного влияния на оборудование в цепи. Например, если оборудование представляет собой двигатель, механическая инерция его вращающегося якоря «проезжает» через нулевые точки.(Однако эти пересечения нулевой точки действительно складываются. Двигатели, работающие от однофазного источника питания, имеют более короткий срок службы, чем двигатели, рассчитанные на трехфазное питание). Точно так же, если оборудование, находящееся под нагрузкой, представляет собой твердотельную электронику, сглаживающие конденсаторы в фильтре источника питания «буферизуют» эти нулевые точки.

Трехфазное питание, с другой стороны, состоит из трех синусоид, разделенных на 120 градусов. Эта форма мощности создается генератором переменного тока с тремя независимыми обмотками, каждая из которых находится на расстоянии 120 градусов друг от друга.Каждый ток (фаза) проходит по отдельному проводнику. Из-за фазового соотношения ни напряжение, ни ток, приложенные к IT-нагрузке, никогда не падают до нуля. Это означает, что трехфазное питание при заданном напряжении может обеспечить большую мощность. Фактически, это примерно в 1,7 раза больше мощности однофазного источника питания.

В последние годы увеличилась вычислительная мощность, которую можно сконфигурировать в одной стойке. Не так давно в стойке могло быть до десяти серверов, потребляющих 5 кВт. Теперь, из-за непрекращающейся миниатюризации и непрекращающегося развития технологий, одна и та же стойка может вмещать четыре или пять десятков серверов и потреблять более 15 кВт.

Однофазное питание стойки мощностью 15 кВт при 120 В переменного тока потребляет 125 А. Медь, необходимая для безопасного проведения этого тока, AWG 4, имеет диаметр почти четверть дюйма. [1] С ним сложно работать, и с ним дорого. Понятно, что однофазный режим для таких нагрузок нецелесообразен. Однако в трехфазной системе каждый проводник AWG 11 диаметром всего 0,09 дюйма может выдерживать только около 42 ампер. Если вы заинтересованы в более подробном изучении арифметики, стоящей за этим, прочтите наш блог «Трехфазные разветвители питания на 208 В (стоечные блоки распределения питания), раскрытие тайны, часть II: понимание емкости».

Как трехфазное питание может помочь

Ваш выбор энергосистемы может принести вам эффективность и экономию или негибкость и чрезмерные затраты. Однофазное питание идеально подходит для бытовых пользователей, у которых наибольшая нагрузка приходится на сушилку или электрическую плиту. Однако центрам обработки данных необходимо учитывать преимущества трехфазного питания. К ним относятся:

• Может работать как с устройствами на 120 В переменного тока, так и на 208 В переменного тока от одного источника питания, при необходимости смешивая и согласовывая блоки PDU.
• Трехфазный режим позволяет вам сегодня использовать все ваши устройства при напряжении 120 В переменного тока, но обновите его до 208 В переменного тока, просто заменив блоки распределения питания, что можно сделать быстро и без значительных простоев.
• Стоимость кабельной разводки резко снижается, если трехфазное питание подается непосредственно в серверные шкафы.
• Уменьшается как работа электриков, устанавливающих кабели переменного тока, так и общее время установки.

Если вы ищете способы обеспечить соответствие вашего центра обработки данных требованиям будущего, используя трехфазное питание, узнайте, как блоки распределения питания вписываются в набор необходимых вам решений.

Это сообщение в блоге спонсировано Raritan.

Как определить цвета номеров электрических цепей

Последнее обновление 1 января 2021 г., 22:19.

Цвета номера цепи на трехфазной панели действительно легко идентифицировать, если вы научитесь трюку. Это называется “Правило шести”.

Правило шести говорите?

Да, на самом деле все довольно просто. Разделите любой номер цепи на шесть, и вы сможете определить цвет провода, который вам нужен.

А теперь я собираюсь научить вас быть ниндзя по номерам цепей без использования монтажной схемы с цветовой кодировкой .

Как определить цвета номеров цепей в трехфазной панели

Этот метод деления номера цепи иногда проще, чем носить с собой таблицу цветовых кодов электрической проводки .Обычно я составляю временный график панели на листе блокнота, прежде чем начать протягивать новые провода.

Легко приклеить кусок цветной ленты к автоматическому выключателю определить цвет проводки в соответствии с используемой цветовой схемой. Это может помочь вам не сбиться с пути, но вот как вы можете сделать это мысленно и выглядеть как отличный ученик!

A Трехфазная проводка панели – A, B, C – слева направо t- и сверху вниз .Цепи обозначены коэффициентами слева и событиями справа.

Обычная проводка для трехфазной панели 120/208 В

При использовании правила шести вы будете ссылаться на первые шесть цепей, на их фазу и цвет.

Самая важная вещь, которую следует запомнить:

Если число делится на 6, тогда эта цепь будет иметь тот же цвет фазы , что и цифра 6. Если есть остаток, используйте его для определения цвета провода.

Пример 1:

Какого цвета контур №24? Разделите число 24 на 6. Ответ будет 4. Поскольку 6 делится поровну, контур № 24 будет того же цвета, что и контур № 6. Используя панель или макет выше, найдите цветовую схему 6. Цепь 6 – СИНИЙ , что означает, что номер цепи 24 – СИНИЙ .

Пример 2:

Какого цвета контур №11? Разделите число 11 на 6. Ответ: 1 с остатком 5. Используйте остаток от 5 в качестве ориентира и найдите цветовой контур 5.Цепь 5 – СИНИЙ , что означает, что цепь 11 – СИНИЙ .

Пример 3:

Какого цвета контур №20? Разделите число 20 на 6. Получите 3 с остатком 2. Используйте остаток от 2 в качестве ориентира и найдите цветовой контур 2. Контур 2 – ЧЕРНЫЙ , что означает, что контур №20 – ЧЕРНЫЙ .

Уже начинаете получать?

Идея состоит в том, чтобы запомнить цвет номера цепи первых шести цепей в панели.ЧЕРНЫЙ, КРАСНЫЙ, СИНИЙ – 1, 3, 5 и 2, 4, 6.

То же самое и с любой другой схемой раскраски напряжения , с которой вы можете столкнуться. Обычный цвет проводки для панели 277/480 вольт – КОРИЧНЕВЫЙ, ОРАНЖЕВЫЙ, ЖЕЛТЫЙ – 1, 3, 5 и 2, 4, 6.

Если у вас возникли проблемы, попробуйте запомнить рифму: «Если он делится. на 6 он синий, и тот, что перед ним, тоже ». Эта рифма работает только на панели 3 фазы, 120/208 вольт , но вы можете заменить ее желтым, если вы работаете с панелью 277/480 вольт .

Если возникнут вопросы обязательно оставьте комментарий. Ваш вклад может помочь кому-то другому ученику.

Возвращение к расчетам трехфазного переменного тока – Dataforth

Преамбула

Это примечание по применению является продолжением Указания по применению AN109, которые содержат систему переменного тока определения и основные правила расчетов с примерами. Читателю предлагается ознакомиться с AN109, Ссылки 3, 4 и 5 в качестве фона для данной инструкции по применению.

Трехфазная система напряжения

Системы трехфазного напряжения состоят из трех синусоидальные напряжения равной величины, равной частоты и разделены на 120 градусов.

На рисунке 1 показаны функции косинуса в реальном времени и соответствующее обозначение вектора для трехфазного межфазного система напряжения с линейным напряжением V12 в качестве эталона.

Обзор свойств системы трехфазного напряжения

Трехфазные питающие напряжения и системы нагрузки имеют два базовые комплектации; 4-проводная звезда и 3-проводная «Дельта».На рисунке 2 показан базовый трехфазный четырехпроводной звездой. сконфигурированная система напряжения с V1N в качестве эталона и На рисунке 3 показана трехпроводная система напряжения, настроенная по схеме «треугольник». с V12 в качестве ссылки соответственно.

Важные определения, условные обозначения и правила вычислений как для 3-фазной 4-проводной звезды, так и для 3-проводной схемы треугольника сконфигурированные системы напряжения описаны в следующих список без «беспорядочной» векторной математики.

Ориентация фазора:
По определению, все синусоидальные векторы вращаются в против часовой стрелки с {1-2-3} или {3-2-1} последовательность и углы измеряются как положительные в против часовой стрелки. 4-проводная 3-фазная система звезды показан на рисунке 2 с V1N, выбранным в качестве эталона. В линейные напряжения составляют V12, V23 и V32 с линейно- нейтральные напряжения показаны как V1N, V2N и V3N.Фигура 3 показаны правильные линейные векторные напряжения для трехфазного фаза 3-проводная конфигурация треугольника с выбранным вектором V12 в качестве ссылки. Примечание: любой вектор может быть выбран как ссылка, выбор совершенно произвольный.

Чередование фаз:
Последовательность фаз определяет последовательную синхронизацию, по которой каждый вектор линейного напряжения отстает друг от друга линейное напряжение вектор против часовой стрелки.Рисунки 1, 2 и 3 показана последовательность фаз {1-2-3}. Последовательность {1-2-3} означает, что V12 опережает V23 на 120 градусов, а V23 опережает V31 на 120 градусов. Кроме того, V1N опережает V2N на 120 градусов, а V2N опережает V3N на 120 градусов. это необходимо установить последовательность фаз перед выполнением любые вычисления для того, чтобы вычисленный вектор вектора углы могут быть правильно расположены друг относительно друга.

Есть только две допустимые последовательности фаз; {1-2-3} последовательность и последовательность {3-2-1}. Обе эти фазы последовательность определяется тем, как 3-фазный трансформатор линии питания (L1, L2, L3) подключены и промаркированы. На рисунке 4 показана последовательность {3-2-1} относительно {1-2-3} последовательность. Примечание: последовательность фаз может быть можно изменить, просто поменяв местами соединения любых двух из трех (L1, L2, L3) линий питания; однако это следует делать только в соответствии со всеми надлежащими нормы и правила, а также одобрение заводского инжиниринга персонал.

Индексы:
Соблюдение правильного порядка нижних индексов для всех векторов количество – один из важнейших ключей к успеху 3-х фазные расчеты. На рисунке 4 показан правильный нижний индекс порядок для каждой из двух различных фазовых последовательностей. Для последовательность {1-2-3}, правильный порядок индексов [12], [23] и [31]; тогда как правильный порядок нижнего индекса для последовательность {3-2-1} – это [32], [21] и [13].

Нижний индекс:
После определения последовательности фаз и правильного индексы обозначены, расчеты по этим индексов вместе с условными обозначениями, принятыми для Версия закона Ома для переменного тока предотвратит угловые ошибки.

По соглашению, V12 – это падение напряжения вектора плюс (1) к минус (2) в направлении тока, протекающего из точки (1) к точке (2) и равен этому току, умноженному импедансом переменного тока между точками (1) и (2).Для пример в векторной записи;

Сложение / вычитание фазора:
Правильная запись в нижнем индексе устанавливает правильный метод для векторного сложения / вычитания векторов. На рисунке 2 фазоры линейного напряжения в этой трехфазной {1-2-3} Последовательная 4-проводная система “звезда” состоит из линейно-нейтральной векторные напряжения следующим образом;

Если среднеквадратичные напряжения между фазой и нейтралью равны (стандартное сбалансированной системы), то приведенные выше уравнения показывают, что все линейные напряжения питания фазора – фаза-нейтраль. напряжения, умноженные на 3, и подводят фазу к нейтрали векторы напряжения на 30 градусов .Например, стандартный 4-проводная 3-фазная система звезды с линейным напряжением 120 вольт и V1N, выбранный в качестве опорного вектора на ноль градусов имеет линейное напряжение;

V12 = 208∠ 30 °; V23 = 208∠ -90 °; V31 = 208∠ 150 °.

Важная концепция: 3-фазный трехпроводной, настроенный по схеме треугольник система уравновешивания напряжений фактически не имеет линейно- нейтральные напряжения, такие как звездочка.Тем не менее дельта-фазное напряжение, как показано на рисунке 3, все еще может быть построенный из теоретического набора сбалансированных 3-фазных линейные напряжения, как показано выше. В отношения с этими теоретическими напряжениями чрезвычайно полезно для определения углов дельта-фазора.

Процедуры, инструкции и формулы расчетов

Следующий список процедур, рекомендаций и формул проиллюстрируйте схему расчета трехфазного фазора количества с использованием данных типовой таблички, взятых из отдельные единицы нагрузки.

Расчеты производятся следующим образом;

1. Идентифицируйте последовательность фаз; {1-2-3} или {3-2-1}
2. Обозначить индексы; [12], [23], [31] или [32], [21], [13]
3. Предположим, что линейные токи L1, L2, L3 текут к нагрузкам. и нейтральный (обратный) ток течет к источнику питания.
4. Ток нагрузки и падение напряжения должны соответствовать обозначения подстрочных индексов, как определено ранее.
5. Используйте «Закон Ома для переменного тока» для расчета величин. и углы каждой отдельной однофазной нагрузки Текущий. Просмотрите AN109 Dataforth, Ссылка 1.
6. Важные понятия: Линейные токи как для звезды, так и для 3-фазные нагрузки, сбалансированные по треугольнику, рассчитываются с использованием следующие отношения;
   1. Входная мощность переменного тока = 3 x (Vline) x (Iline) x PF
   2. PF – косинус угла, на который прямая токи опережают или отстают от линейного напряжения.Фактическое трехфазное напряжение фаза-нейтраль существуют в конфигурациях звезды; тогда как они теоретически в дельта-конфигурациях. Например, принять любую сбалансированную 3-фазную нагрузку на 10 ампер линейного тока и коэффициент мощности запаздывания 0,866 (30 °). Если системная последовательность {1-2-3} и V12 является справочным, тогда I1 = 10∠ -60 °; I2 = 10∠ 180 °; I3 = 10∠ 60 °.
7. Определите количество треугольников мощности; Вт «P» и VARs «Q» для каждой нагрузки. Ссылка на обзор 1.
8. Суммировать ранее рассчитанную индивидуальную нагрузку токи с использованием правильной записи индекса для определения каждая отдельная строка ток
9. Наконец, просуммируйте все отдельные треугольники мощности нагрузки. количества (Вт «P» и VAR «Q») для определения количество треугольников мощности системы; P, Q и PF.Это этот последний шаг, который определяет, как загружается система население ведет себя.

Примеры расчетов

В следующих примерах предполагается типичное напряжение 208–120 вольт. трехфазная конфигурация 4 звезды с чередованием фаз из {1 2 3}, и V12 выбран в качестве ссылки. Это звёздочка система; однако нагрузки, подключенные между каждым из три отдельные линии питания (L1, L2, L3) составляют 208-вольтная 3-проводная конфигурация, треугольник.Три категории однофазные нагрузки предполагаются для следующих расчеты. Эти категории идентичны тем определено в Руководстве по применению AN109 (Ссылка 1) и перечисленные ниже с необходимыми данными паспортной таблички.

• Выходные киловатты; КВт, КПД (опция), PF = 1
• Выходная мощность в лошадиных силах; HP, КПД, P
• Входная кВА; КВА, ПФ, КПД 100%.

В таблице 1 приведены расчетные значения для предполагаемого население этих нагрузок. Читатели должны проверить эти расчеты. Dataforth предлагает интерактивный Excel рабочая тетрадь, аналогичная таблице 1, которая автоматически рассчитывает все величины трехфазной системы. Видеть Ссылка 2 для загрузки загрузите этот файл Excel.

Пример расчета нагрузок между фазой и нейтралью
Трехфазные звездообразные системы с нейтралью могут иметь одинаковые или неравные отдельные однофазные нагрузки, подключенные между любой из линий питания (L1, L2, L3) и нейтраль.Системы сбалансированы, если все нагрузки между фазой и нейтралью идентичны.

На рисунке 5 показаны три группы однофазных линейно-нейтральных нагрузки, подключенные по трехфазной системе «звезда». Эта конфигурация однофазных нагрузок может быть рассматривается как составная несбалансированная звездообразная нагрузка

На рисунке 6 показаны три группы однофазных межфазных нагрузки, подключенные по трехфазной системе «звезда».Этот конфигурацию однофазных нагрузок можно рассматривать как композитная несбалансированная дельта-нагрузка

На рисунке 7 показаны группа сбалансированных нагрузок звездочкой и группа. сбалансированных дельта-нагрузок, обе из которых (могут быть) подключен по трехфазной системе звездой.

Таблица 1 представляет собой сводный набор результатов расчетов для конфигурации, показанные на рисунках 5, 6 и 7.Эти расчеты предполагают произвольную популяцию типа загружает ранее определенные и использует все правила, процедуры и определения, как показано выше. В Результаты системы из расчетов Таблицы 1 показаны ниже. в таблицах 2 и 3.

Линейное напряжение V12 (208 при нулевом градусе) является эталонным для указанные выше текущие углы.

Читателям предлагается проверить эти расчеты.

Как упоминалось выше, Dataforth предоставляет интерактивный Файл Excel, предназначенный для увлеченного исследователя. при расчете системных токов и сопутствующей мощности уровни. Этот файл позволяет исследователю ввести паспортную табличку. данные по всем системным нагрузкам; после этого все линии тока векторов и мощности рассчитываются автоматически. «Интерактивная рабочая тетрадь Excel для трех- Расчет фаз переменного тока »можно загрузить с Веб-сайт Dataforth, см. Ссылку 2.

Рисунок 8 – иллюстрация изолированной истины Датфорта. Модуль ввода RMS, SCM5B33. Эта функция также доступен в упаковке на DIN-рейку; DSCA33. Dataforth имеет набор модулей преобразования сигналов, спроектированных специально для измерения переменного среднеквадратичного значения высокого напряжения параметры с использованием встроенного затухания. Читатель рекомендуется посетить ссылки 1, 6, 7 и 8.Ссылки на Dataforth Читателю предлагается посетить веб-сайт Dataforth и изучить их полную линейку изолированного преобразования сигнала модули и соответствующие примечания по применению, см. ссылки показано ниже.

1. Dataforth Corp., http://www.dataforth.com
2. Dataforth Corp., AN110 Excel Интерактивная работа Книга для расчетов трехфазного переменного тока
3. Dataforth Corp., Примечание по применению AN109, Измерения однофазного переменного тока
4. Dataforth Corp., AN109 Excel Интерактивная работа Книга для расчетов однофазного переменного тока
5. Национальный электротехнический кодекс контролируется National Fire Агентство по охране, NFPA
6. Dataforth Corp., Система аттенюатора напряжения SCMVAS,
7. Dataforth Corp., серия модульных формирователей сигналов с истинным среднеквадратичным значением SCM5B33
8. Dataforth Corp., серия DSCA33 формирователей сигналов True RMS для монтажа на DIN-рейку

Как измерить электрическую мощность

Если продукт использует электроэнергию, то измерения потребляемой мощности и качества электроэнергии должны проводиться в рамках проектирования и тестирования продукта.Эти измерения необходимы для оптимизации конструкции продукта, соответствия стандартам и предоставления клиентам информации на паспортных табличках.

В этой статье обсуждаются передовые методы проведения этих измерений, начиная с основ измерения мощности и переходя к типам инструментов и связанных с ними компонентов, которые обычно используются для проведения измерений. Статья завершится примерами из реальной жизни, которые применяют информацию, представленную ранее в статье, для решения практических задач измерения.Несмотря на то, что большинство из нас знакомо с основными уравнениями измерения мощности, для подведения итогов этой информации и демонстрации ее применимости к проектированию и испытаниям продукта может помочь учебник для начинающих.

Основы измерения мощности

Измерение мощности постоянного тока

относительно просто, поскольку уравнение просто ватт = вольт x ампер. Для измерения мощности переменного тока коэффициент мощности (PF) представляет сложность, поскольку ватт = вольт x ампер x коэффициент мощности. Это измерение мощности переменного тока называется активной мощностью, истинной мощностью или реальной мощностью.В системах переменного тока умножение вольт на ампер = вольт-ампер, также называемый полной мощностью.

Потребляемая мощность измеряется путем расчета ее во времени с использованием как минимум одного полного цикла. Используя методы оцифровки, мгновенное напряжение умножается на мгновенный ток, затем накапливается и интегрируется за определенный период времени, чтобы обеспечить измерение. Этот метод обеспечивает точное измерение мощности и истинное среднеквадратичное значение для любой формы сигнала, синусоидального или искаженного, включая содержание гармоник вплоть до полосы пропускания прибора.

Измерение однофазной и трехфазной мощности

Преобразование Блонделя утверждает, что общая мощность измеряется на один ваттметр меньше, чем количество проводов в системе. Таким образом, для однофазной двухпроводной системы потребуется один ваттметр, для однофазной трехпроводной системы потребуется два ваттметра (Рисунок 1), для трехфазной трехпроводной системы потребуется два ваттметра и один трехфазная, четырехпроводная система потребует три ваттметра.

Рисунок 1.Метод двух ваттметров позволяет измерять мощность при прямом подключении к системе 3P3W. Pt = P1 + P2

В этом контексте ваттметр – это устройство, которое измеряет мощность с использованием одного входа тока и одного входа напряжения. Многие анализаторы мощности и DSO имеют несколько входных пар ток / напряжение, способных измерять ватт, фактически действуя как несколько ваттметров в одном приборе. Таким образом, можно измерить трехфазную 4-проводную мощность с помощью одного правильно подобранного анализатора мощности.

В однофазной двухпроводной системе (рис. 2) напряжение и ток, измеряемые ваттметром, равны общей мощности, рассеиваемой нагрузкой.Напряжение измеряется между двумя проводами, а ток измеряется в проводе, подающем питание на нагрузку, часто называемом горячим проводом. Напряжение обычно можно измерить непосредственно анализатором мощности до 1000 В RMS. Более высокие напряжения потребуют использования ТН (трансформатора напряжения) в системе переменного тока для понижения напряжения до уровня, который может быть измерен прибором. Как правило, токи могут быть измерены непосредственно анализатором мощности до 50 А, в зависимости от прибора. Более высокие токи потребуют использования трансформатора тока (трансформатор тока) в системе переменного тока.Существуют разные типы CT. Некоторые размещаются прямо в линию. В других есть окно, через которое проходит токоведущий кабель. Третий вид – зажимной. Для постоянного тока обычно используется шунт. Шунт помещается в линию, и прибор измеряет низкий уровень сигнала в милливольтах.

Рис. 2. Однофазная двухпроводная система использует трансформатор тока и трансформатор напряжения.

В однофазной трехпроводной системе (рис. 3) полная мощность представляет собой алгебраическую сумму двух показаний ваттметра.Каждый ваттметр подключен от одного из проводов под напряжением к нейтрали, и ток измеряется в каждом проводе под напряжением. Общая мощность рассчитывается как Pt = P1 + P2.

Рисунок 3. Два ваттметра подключаются к однофазной трехпроводной системе (1P3W).

В трехфазной четырехпроводной системе (рис. 4) каждый из трех ваттметров измеряет напряжение от горячего провода до нейтрали, а каждый ваттметр измеряет ток в одном из трех горячих проводов. Полная мощность для трех фаз – это алгебраическая сумма трех измерений ваттметра, поскольку каждый измеритель, по сути, измеряет одну фазу трехфазной системы.Pt = P1 + P2 + P3

Рис. 4. В этой трехфазной четырехпроводной системе используются три ваттметра.

В трехфазной трехпроводной системе (рис. 5) два ваттметра измеряют фазный ток в любых двух из трех проводов. Каждый ваттметр измеряет линейное напряжение между двумя из трех линий электропитания. В этой конфигурации общая мощность в ваттах точно измеряется алгебраической суммой двух значений ваттметра. Pt = P1 + P2.Это верно, если система сбалансирована или несбалансирована.

Если нагрузка несимметрична, то есть фазные токи разные, общая мощность будет правильной, но общая ВА и коэффициент мощности могут быть ошибочными. Однако анализаторы мощности могут иметь специальную схему подключения 3V3A для обеспечения точных измерений в трехфазных, трехпроводных системах со сбалансированной или несимметричной нагрузкой. Этот метод использует три ваттметра для контроля всех трех фаз. Один ваттметр измеряет напряжение между фазами R и T, второй ваттметр измеряет напряжение между фазами S и T, а третий ваттметр измеряет напряжение между фазами R и S.Фазные токи измеряются каждым ваттметром. Метод двух ваттметров все еще используется для расчета полной мощности. Pt = P1 + P2. Однако общая VA рассчитывается как (√3 / 3) (VA1 + VA2 + VA3). Все три напряжения и тока используются для точных измерений и расчетов несимметричной нагрузки.

Рис. 5. Трехфазная трехпроводная система использует метод трех ваттметров для достижения точных измерений при несимметричной нагрузке.

Измерение коэффициента мощности

Коэффициент мощности необходимо часто измерять, и это значение следует поддерживать как можно ближе к единице (1.0)
В системе электроснабжения нагрузка с низким коэффициентом мощности потребляет больше тока, чем нагрузка с высоким коэффициентом мощности, при том же количестве передаваемой полезной мощности. Более высокие токи увеличивают потери энергии в системе распределения и требуют более крупных проводов и другого оборудования. Из-за затрат на более крупное оборудование и потери энергии электрические компании обычно взимают более высокую плату с промышленных или коммерческих потребителей, демонстрирующих низкий коэффициент мощности.

На рисунке 6 показано текущее напряжение с запаздыванием на 44.77 °, что дает коэффициент мощности 0,70995. Полная мощность S1 составляла 120,223 ВА. Реальная мощность, или реальная мощность, P1, однако, составляла всего 85,352 Вт.

Рис. 6. Экран анализатора мощности показывает разность фаз между напряжением и током.

Если энергопотребляющие устройства имеют хорошие коэффициенты мощности, то и вся энергосистема будет такой же, и наоборот. Когда коэффициент мощности падает, часто приходится использовать устройства коррекции коэффициента мощности, что требует значительных затрат.Эти устройства обычно представляют собой конденсаторы, поскольку большая часть потребляющих мощность нагрузок является индуктивной.

Ток отстает от напряжения в катушке индуктивности; это известно как запаздывающий коэффициент мощности. Ток приводит к напряжению в конденсаторе; это известно как ведущий коэффициент мощности. Двигатель переменного тока является примером индуктивной нагрузки, а компактная люминесцентная лампа – примером емкостной нагрузки.

Для определения общего коэффициента мощности в трехфазной 4-проводной системе требуются три ваттметра.Каждый измеритель измеряет ватты, а также измерения в вольтах и ​​амперах. Коэффициент мощности рассчитывается путем деления общей мощности каждого счетчика на общее количество вольт-ампер.

В трехфазной трехпроводной системе коэффициент мощности следует измерять с использованием метода трех ваттметров вместо метода двух ваттметров, если нагрузка несимметрична, то есть если фазные токи разные. Поскольку метод двух ваттметров позволяет выполнять измерения только для двух ампер, любые различия в показаниях усилителя на третьей фазе вызовут неточности.

Измерение мощности бытовой техники

Типичным приложением для измерения мощности является резервное питание для бытовых приборов, основанных на стандартах Energy Star или IEC62301. Оба стандарта определяют требуемую точность мощности, разрешение и другие параметры измерения мощности, такие как гармоники. В стандарте IEC62301 есть еще 25 стандартов, которые определяют конкретные параметры испытаний для различных устройств. Например, IEC60436 определяет методы измерения производительности электрических посудомоечных машин.

Режим ожидания определяется как режим с наименьшим энергопотреблением, который не может быть отключен пользователем и который может сохраняться в течение неопределенного времени, когда приложение подключено к основному источнику электроэнергии и используется в соответствии с инструкциями производителя. Мощность в режиме ожидания – это средняя мощность в режиме ожидания, измеренная в соответствии со стандартом.

Существует три основных метода измерения энергопотребления в режиме ожидания или других подобных приложениях.Если значение мощности стабильно, можно использовать мгновенные показания прибора в любой момент времени. Если значение мощности нестабильно, возьмите среднее значение показаний прибора с течением времени или измерьте общее потребление энергии. Ватт-часы можно измерить за определенный период времени, а затем разделить на это время.

Измерение общего энергопотребления и деление на время дает наиболее точные значения как при постоянной, так и при колеблющейся мощности, и это метод, обычно используемый при использовании анализаторов мощности нашей компании.Но для измерения общего энергопотребления требуется более сложный прибор, потому что мощность должна постоянно измеряться и суммироваться.

Инструменты для измерения мощности

Мощность обычно измеряется с помощью цифрового анализатора мощности или DSO (цифрового запоминающего осциллографа) со встроенным программным обеспечением для анализа мощности. Большинство современных анализаторов мощности полностью электронные и используют дигитайзеры для преобразования аналоговых сигналов в цифровую форму. Анализаторы более высокого уровня используют методы цифровой обработки сигналов для выполнения вычислений, необходимых для определения значений.

DSO для анализа мощности используют специальное микропрограммное обеспечение для выполнения точных измерений мощности. Однако они несколько ограничены, поскольку основаны на выборочных данных из оцифрованных форм волн. Их датчики тока и напряжения делают их хорошо подходящими для работы на уровне плат и компонентов, где абсолютная точность не является обязательной, а частота сети относительно высока.

Анализаторы мощности обычно могут измерять до 50 A RMS непосредственно при уровнях напряжения до 1000 V RMS, поэтому большинство тестируемых продуктов можно подключать напрямую.С другой стороны, DSO потребует использования пробников напряжения и тока для измерения мощности.

ТТ рассчитаны по соотношению входного и выходного тока, например 20: 5. Другими важными параметрами ТТ являются точность, фазовый сдвиг и частотный диапазон для измерения мощности переменного тока. ТН используются для понижения фактического напряжения до уровня, приемлемого для прибора измерения мощности. Например, если тестируемый продукт рассчитан на 480 В переменного тока, а прибор ограничен до 120 В переменного тока, то требуется от 4 до 1 ТН.

DSO обычно не обеспечивает точность анализатора мощности и не может напрямую принимать входные сигналы с высоким током и напряжением, но может измерять мощность на гораздо более высоких частотах до 500 МГц с помощью соответствующих пробников. Он также обеспечивает другие преимущества перед анализаторами мощности в определенных приложениях, включая специальные пробники для простоты подключения, фазовую компенсацию пробника и до восьми многоканальных входов.

Типичным приложением для DSO может быть любой тип измерения на уровне платы, например, при разработке печатных плат для импульсного источника питания.Параметры, которые обычно измеряются и анализируются с помощью DSO или анализатора мощности, включают, помимо прочего, потери мощности переключения, потребляемую мощность устройства, уровень шума переключения, гармоники, выходную мощность и стабильность выхода.

При использовании DSO необходимое оборудование будет включать датчики дифференциального напряжения и датчик тока (рис. 7). Токовый пробник подключается к одному из основных токоведущих проводов, как показано на рисунке. Часто напряжения компонентов не относятся к уровню земли.Поэтому для изоляции заземления DSO от заземления компонентов требуется датчик дифференциального напряжения. В дополнение к анализатору мощности или DSO, трансформаторам тока и трансформатору тока, если необходимо, другими вспомогательными компонентами для измерения мощности являются зонды, зажимы и провода. Когда все необходимые инструменты и компоненты будут под рукой, следующим шагом будет определение того, какие именно инструменты необходимы и как эти инструменты должны быть подключены к нагрузке.

Рис. 7. Используйте пробники напряжения и токовый пробник с осциллографом для измерения напряжения и тока.

Анализаторы мощности

обычно являются предпочтительным инструментом для измерения мощности бытовых приборов и других измерений мощности с относительно высокими уровнями напряжения, низкими частотами и высокими требованиями к точности. Однако для измерений на уровне платы обычно используется DSO.

Используя информацию, представленную выше, можно выбрать и подключить правильные инструменты и инструменты для различных приложений измерения мощности. Информация, полученная с помощью этих инструментов, затем может быть использована для оптимизации конструкции, соответствия стандартам и предоставления информации на паспортной табличке.

Установка трехфазной электропроводки

в доме

Как подключить трехфазную распределительную плату и потребительский блок в доме

В нашем сегодняшнем руководстве по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика энергии и трехфазного распределительного щита. Мы также покажем, что Как подключить цепи трехфазной и однофазной нагрузки в трехфазной распределительной системе в домашних и коммерческих системах электроснабжения.

Связанные руководства по подключению:

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками статора, разнесены на 120 градусов друг от друга. Генерируемая мощность от генераторов переменного тока затем передается и распределяется по линиям передачи и распределения в подраспределение.Однофазное и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного по схеме «звезда» или «треугольник»), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются с помощью повышающих трансформаторов для передачи энергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , Предохранители, переключатели и т. Д. Используются в качестве управляющих и защитных устройств в схемах MDB, DB, Sun и Final Sub. .Например,

В Великобритании и ЕС 11 кВ от понижающего трансформатора, подключенного по схеме треугольника через (3-фазная, 3-проводная система), поступает в распределительный трансформатор 400 В / 230 В, подключенный по схеме «звезда Y» (трехфазная, 4-х проводная система).

В США 4,5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник» через 3-фазную 3-проводную систему, поступает в распределительный трансформатор 240 В / 120 В, подключенный по схеме «звезда» (двухфазная, 3-проводная система). Для трехфазной системы расположение может быть разным для разных уровней напряжения.Мы покажем схему подключения в следующих разделах этого поста.

Связанные руководства по электромонтажу:

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы – 3-проводная система – без нейтрального провода) перед распределительным трансформатором, а затем регулируют необходимое напряжение и ток в соответствии с требованиями системы при трехфазном и однофазном питании.

С другой стороны, здания, которым требуется как высокая, так и низкая мощность в трехфазном и однофазном режимах, подключены к вторичной обмотке распределительного трансформатора.Таким образом, они получают трехфазное соединение звездой (3-фазная, 4-проводная система с нейтральным проводом). При соединении звездой трехфазное напряжение между фазой и фазой составляет 400 В переменного тока (в США – 208 В, 240 В, 480 В и т. Д.). и Однофазное напряжение между фазой и нейтралью (фаза на нейтраль) составляет 230 В переменного тока ( 120 В, 208 В, 240 В, 277 В, 480 В и т. Д. В США) .

В трехфазном питании двигатели и большие электрические нагреватели могут быть напрямую подключены к трем фазам (нейтраль не требуется во всех случаях), в то время как в однофазной цепи нагрузки (свет, вентилятор и т. Д.)) может быть подключен между фазой и нейтралью с помощью соответствующих защитных устройств, например заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нейтрального провода.

Зачем нам трехфазный блок питания?

Для управления мощным оборудованием и приборами, такими как электродвигатели, воздушные компрессоры и кондиционеры большой мощности, водонагреватели и т. Д., Нам нужен трехфазный источник питания вместо однофазного источника питания.В обычных домах (домашних или жилых) мы в основном используем однофазный источник питания для работы осветительной нагрузки, вентиляторов, стиральных машин и т. Д. Но в некоторых случаях, например, промышленность, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про установку однофазной электропроводки в доме и уже известно, что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т. Д.Так что мы больше никогда не повторим этого.

Связанные сообщения:

Уровни трехфазного и однофазного напряжения в США – NEC

В Соединенных Штатах и ​​Канаде доступны различные уровни однофазного и трехфазного напряжения, т.е. однофазное напряжение доступно для бытовых и в жилых помещениях, в то время как трехфазное напряжение можно использовать в промышленных и коммерческих целях.

Ниже приведены уровни напряжения, доступные в США и Канаде.

Трехфазное напряжение в США

• Три точки подключения (3 линии) = 208 В
• Три точки подключения (3 линии) = 240 В
• Три точки подключения (3 линии) = 480 В

i.е.

• L ₁ до L ₂ = 208 В, 240 В или 480 В – (3 фазы)
• L ₂ до L ₃ = 208 В, 240 В или 480 В – (3 фазы)
• L ₃ по L ₁ = 208 В, 240 В или 480 В – (3 фазы)

Однофазное напряжение в США

• От горячего к нейтрали = 120 В
• От горячего к нейтрали = 208 В, (высокий Дельта ножки)
• Две горячие = 240 В
• Горячие и нейтральные = 277 В
• Горячие и нейтральные = 480 В

i.е.

• • L _{1 от} до N = 120 В, 208 В, 277 В или 480 В – (1-фазный)
  • L ₂ до N = 120 В, 208 В, 277 В или 480 В – (1-фазный)
  • L ₃ к N = 120 В, 208 В, 277 В или 480 В – (1-фазный)

Соответствующие руководства по подключению:

Трехфазные и однофазные системы напряжения питания «120 В, 208 В, 240 В, 277 В и 480 В» – NEC – US

Конфигурации треугольника с высокой ветвью (120 В, 208 В и 240 В)

Уровни трехфазного и однофазного напряжения в Великобритании, ЕС – IEC

Трехфазная система проще в Великобритания и ЕС по сравнению с США и большинством стран (например,грамм. Индия, Пакистан, ОАЭ и другие арабские страны) используют ту же систему распределения напряжения, что и уровни напряжения в Великобритании, ЕС и МЭК. Как трехфазное, так и однофазное напряжение доступны для жилого и коммерческого применения в одном и том же блоке, как показано ниже.

Трехфазное напряжение в Великобритании и ЕС

• Между фазой = 400 В
• Любая фаза на нейтраль = 230 В – (1-Φ)
• Между тремя фазами = 400 В – (3-Φ)

Ie

• L ₁ до L ₂ = 400 В – (3 фазы)
• L ₂ до L ₃ = 400 В – (3 фазы)
• L ₃ до L ₁ = 400 В – (3 фазы)

Однофазное напряжение в Великобритании и ЕС

i.е.

• L _{1 от} до N = 230 В – (1-фазный)
• L _{2 от} до N = 230 В – (1-фазный)
• L ₃ до N = 230 В – (1- Phase)

Однофазные и трехфазные системы питания 230 В и 400 В – IEC – Великобритания и ЕС

Связанные сообщения:

Требования к установке трехфазной проводки

В этом руководстве нам понадобится следующие аксессуары для проводки для подключения трехфазного источника питания в доме.

• Трехфазный счетчик энергии: 1 №
• Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 №
• Двухполюсный: 63 А, 30 мА Ток отключения (УЗО / GFCI): 3 №
• Трехполюсные автоматические выключатели , 63A (100-250A в США): 3 номера
• , однополюсный, 20A, MCB: 6 номеров
• , однополюсный, 16A (20A в США): MCB: 3 номера
• , однополюсный, 10A (15A в США) : MCB: 6 номеров
• Корпуса распределительных щитов: 3 номера
• Линия шин для подключения нейтрального кабеля
• Медные полоски для общего подключения MCB: 3 шт. (Сегмент шины Cu)
• Шина из медных лент для заземления

Как подключить трехфазный главный распределительный щит?

Обычно поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии при нагрузке менее 7.5кВт (10л.с.) в жилых помещениях (бытовой блок для дома). Если лимит превышен, то рекомендуется установить трехфазный счетчик электроэнергии для потребителей. При нагрузке более 7,5 кВт рекомендуется трехфазная электропроводка в жилых помещениях (домах).

В этом руководстве мы предполагаем, что мы будем подключать только однофазную нагрузку (световые точки, вентиляторы, телевизор, розетки питания, переменный ток и т. Д.) В текущем участке установки трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах у нас нет таких (трехфазных) нагрузок.Если в вашем доме существует трехфазная нагрузка, вы можете это сделать. Как мы видим, общая нагрузка превышает предел, установленный для установки однофазной электропроводки, поскольку мы будем питать разные комнаты и зоны дома, поэтому мы должны подключить нашу распределительную сеть к трехфазной системе. О прямых трехфазных нагрузках см. В следующих разделах этого поста.

Практическая процедура трехфазного подключения распределительного щита и установки

Мы изучили основную электрическую проводку лампы, вентиляторов и т. Д. (Т.е.е. Подсхемы и конечные подсхемы) в наших предыдущих сообщениях, поэтому выполните следующие действия, чтобы сделать то же самое, что указано ниже.

• Прежде всего, подключите трехфазный счетчик электроэнергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, посмотрите это простое руководство, в котором показано, как подключить трехфазный счетчик энергии.
• Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к входящие три фазы ( R , Y , B ) от трехфазного счетчика электроэнергии.(Проверьте цветовую кодировку проводки для различных областей в разделе ниже)

• Теперь подключите три исходящие фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный MCB). , RCD, SP (однополюсные автоматические выключатели и нагрузка), как показано на рис.)
• Теперь подключите УЗО от DP с фазой (линией) и соответствующей нейтралью. Линии исходящей фазы должны быть подключены к конечной и конечной подсхемам. То же самое можно сделать и с нейтральными проводами.

• Наконец, подключите электроприборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления и заземления, как показано на рисунке ниже.
• Выполните те же действия для всех трех распределительных щитов для разных помещений и зон.

Щелкните изображение, чтобы увеличить

Рис. – Схема установки трехфазной электропроводки

Полезно знать: Вы также можете использовать четырехполюсный MCCB или MCB вместо трехполюсного MCCB / MCCB .Просто подключите нейтральный провод к последнему слоту этого MCCB (буква N, обозначающая нейтраль, напечатана на паспортной табличке). Входящий и исходящий нейтральный провод, как и другие фазы, должен быть подключен к медной полосе (т. Е. Заземлению или нейтральной шине в коробке панели b), как показано на рис.

Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный потребительский блок или вспомогательную панель, прочтите предыдущие опубликованные сообщения о схемах однофазной проводки.

Связанные сообщения:

Ниже дана схема установки электропроводки трехфазного распределения в соответствии с требованиями NEC и IEC.

Схемы установки трехфазной электрической проводки – US -NEC

Трехфазное распределительное устройство 208 В и проводка панели.

Щелкните изображение, чтобы увеличить

Трехфазное распределение напряжения 240 В (треугольник с высоким перепадом напряжения) и монтаж панели.

Щелкните изображение, чтобы увеличить

Трехфазное распределение 480 В и монтаж панелей.

Щелкните изображение, чтобы увеличить

Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В. запрещено правилами.Если вы все же хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, переключатели всех выключателей должны быть соединены и соединены вместе, то есть все выключатели SP должны быть включены и выключены одним и тем же общим переключателем. Кроме того, используйте соответствующий номинальный выключатель, размер провода, розетки и переключатели и т. Д. (Проверьте нижнее примечание (инструкции и меры предосторожности) для калькуляторов и руководств о размере провода, размерах розеток, переключателей и розеток и т. Д.

Схемы установки трехфазной электрической проводки – Великобритания, ЕС – IEC

Щелкните изображение, чтобы увеличить

Рис. – Трехфазная распределительная проводка в соответствии с цветовым кодом IEC

Примечание: одинаковое описание и детали могут использоваться как для NEC, так и для IEC электрические схемы, указанные для общего рисунка 1 выше.

Трехфазная, 400 В, проводка раздельного распределительного щита с УЗО – только нагрузки 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазное, 400-В, раздельное соединение распределительного щита с УЗО – нагрузки 1-Φ от источника 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазная, 400 В, разделенная проводка распределительного щита с УЗО – комбинация 3-Φ и 1-Φ нагрузок

Щелкните изображение, чтобы увеличить

Трехфазный, 400 В, стандартный распределительный щит Электропроводка с УЗО для цепей нагрузки 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазное, 400 В, типичное подключение распределительного щита с RCD для цепей нагрузки 3-Φ и 1-Φ

Щелкните изображение, чтобы увеличить

Связанные сообщения:

Полезно знать: В соответствии с правилами электропроводки IET (Институт инженерии и технологий): 17-е издание (BS 7671: 2008 – 1: 2011), в потребительском блоке должна быть предусмотрена защита УЗО. кроме системы дымовой и охранной сигнализации.

Как подключить однофазную нагрузку 120 В в однофазной распределительной системе? – NEC – US

Трехфазные цепи нагрузки могут быть напрямую подключены к трем горячим проводам. Имейте в виду, что нейтраль требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтральному (120 В) или к двум горячим проводам (однофазный 240 В). Ниже представлена ​​типичная трехфазная разводка панели для США и Канады.

Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.

Монтаж проводки трехфазных цепей 240 В (треугольник с высоким напряжением) и автоматических выключателей на главной сервисной панели.

Монтаж проводки трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.

Связанные сообщения:

Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? – IEC & UK

Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно i.е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтраль все еще требуется в трехфазной системе, что зависит от конструкции системы. Перед установкой такого устройства обратитесь к руководству пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, телевизор, розетка, вентиляторы и т. Д.) Их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземляющий провод должен быть подключен к электрическим приборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.

Рис. 5 – Однофазная и трехфазная нагрузка, подключенная к трехфазной системе питания

Подключение трехфазной нагрузки, точек нагрузки 400 В и MCB с УЗО и RCCB в распределительной плате

Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Распределительный щит и потребительский блок с УЗО.

Типовая схема подключения трехфазных цепей нагрузки 400 В и автоматического выключателя в распределительном щите и блоке потребителя.

Связанные сообщения:

Принципиальная электрическая схема трехфазного распределительного щита

На следующей типовой схеме электропроводки показана установка трехфазного распределительного щита и установки потребительского блока в жилом / коммерческом районе.

Рис. 2 – Схема электропроводки трехфазного и однофазного потребительского блока с УЗО

Цветовые коды трехфазной проводки

– IEC и NEC

Мы использовали красный для фазы , под напряжением или под напряжением , черный для Нейтраль и Зеленый для заземления на типовой однофазной схеме подключения. Вы можете использовать специальные региональные или общие коды местных практик, например IEC – Международная электротехническая комиссия ( UK , EU и т. Д.) или NEC (Национальный электротехнический кодекс [ US и Канада ] см. подробный пост о цветовых кодах проводки NEC и IEC , где:

NEC – США:

Трехфазный 208 В и 240 В AC (High Leg Delta):

• Синий = Горячий 1 или Линия 1
• Оранжевый = Горячий 2 или Линия 2 (посередине)
• Черный = Горячий 3 или линия 3
• Белый = Нейтраль
• Зеленый с Желтая полоса или голый Проводник = Земля / Земля или Защитное заземление «PG».

Трехфазный 277 В и 480 В переменного тока:

• Желтый = Горячий 1 или Линия 1
• Оранжевый = Горячий 2 или Линия 2 (посередине)
• Коричневый = Горячая 3 или Линия 3
• Белый = Нейтраль
• Зеленый с Желтой полосой или оголенный проводник = Земля / Земля или Защитное заземление «PG».

Однофазный 120 В переменного тока:

• Черный = Горячий или Линия ,
• Белый = Нейтраль
• Зеленый с Желтым с полосой или голым проводом = Земля / Земля или Защитное заземление «PG».

Однофазный 240 В переменного тока:

• Черный = Горячий 1 или Линия 1
• Красный = Горячий 2 или Линия 2
• Белый = Нейтральный
• Зеленый с Желтой полосой или оголенным Проводник = Земля / Земля или Защитное заземление «PG».

Связанные сообщения:

IEC и Великобритания:

Трехфазный 400 В:

• Коричневый = Фаза 1
• Черный = Фаза 2
• Серый = Фаза 3
• Синий = Нейтраль
• Зеленый или Зеленый с Желтым Полоса = Заземление или провод заземления в качестве защитного заземления (PE).

Однофазный 230 В переменного тока:

• Коричневый = Фаза или Линия
• Синий = Нейтраль
• Зеленый или Зеленый с Желтая полоса = Земля / Земля или Защитное заземление «PE».

Для справки: СТАРЫЕ цветовые коды проводки в Великобритании (до 2004 г.) , которые по-прежнему применимы в других странах, например, в Индии, Пакистане, ОАЭ, Канаде и других арабских странах.

400 В Трехфазный

• Красный = Фаза 1
• Желтый = Фаза 2
• Синий = Фаза 3
• Черный = Нейтраль
• Зеленый = Заземляющий провод.

Однофазный 230 В

• Красный = Фаза
• Черный = Нейтраль
• Зеленый = Заземление или провод заземления.

Связанные сообщения:

Общие меры предосторожности и инструкции

• Электричество – наш друг, а также враг одновременно, если вы дадите ему шанс убить вас, помните, они никогда не упустят его. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрического оборудования. Для этого выключите главный выключатель на главном блоке потребителей или распределительном щите.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
• Внимательно прочтите все предупреждения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабель и провод правильного размера, розетки и выключатели подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор сечения проводов и кабелей, чтобы найти правильный размер сечения.
• Никогда не пытайтесь играть с электричеством (так как это опасно и может привести к летальному исходу) без надлежащего руководства и ухода.Выполняйте монтажные и ремонтные работы в присутствии опытных специалистов, обладающих обширными знаниями и передовой практикой, знающих, как обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях – незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения / модификации в электрические соединения.
• Распределительный щит не должен устанавливаться на расстоянии 2,2 метра (84 дюйма = 7 футов), в то время как выключатель-разъединитель должен быть установлен 1.82 метра (72 дюйма = 6 футов) над полом, необходимо защитить от коррозии и вдали от участков с водой. Все провода и кабели должны быть закрыты панелью (т.
