Как определить фазу и ноль мультиметром

Очень часто при выполнении в квартире, доме, гараже или на даче ремонтных либо монтажных работ, связанных с электричеством, возникает необходимость отыскать ноль и фазу. Это нужно для правильного подключения розеток, выключателей, осветительных приборов. Большинство людей, даже если они не имеют специального технического образования, представляют себе, что для этого есть специальные индикаторы. Мы рассмотрим вкратце этот метод, а также расскажем вам об ещё одном приборе, без которого не обходится ни один профессиональный электрик. Поговорим о том, как определить фазу и ноль мультиметром.

Содержание

• Понятия ноля и фазы
• Простейшие способы
  • По цветовому исполнению жил
  • Индикаторной отвёрткой
• Мультиметр. Что это за прибор?
• Как использовать прибор?
• Несколько правил по использованию мультиметра

Понятия ноля и фазы

Перед тем, как определить фазу ноль, хорошо бы вспомнить самую малость физики и разобраться, что это за понятия и зачем их находят в розетке.

Все электросети (и бытовые, и промышленные) подразделяются на два типа – с постоянным и переменным током. Со школы помним, что ток – это передвижение электронов в определённом порядке. При постоянном токе электроны передвигаются в каком-то одном направлении. При переменном токе это направление постоянно меняется.

Нас больше интересует переменная сеть, которая состоит из двух частей:

• Рабочей фазы (как правило, её называют просто «фазой»). На неё подаётся рабочее напряжение.
• Пустой фазы, именуемой в электричестве «нулём». Она необходима, чтобы создать замкнутую сеть для подключения и работы электрических приборов, служит также для заземления сети.

Когда мы включаем приборы в однофазную сеть, то особой важности нет, где именно пустая или рабочая фаза. А вот когда монтируем в квартире электрическую проводку и подсоединяем её к общей домовой сети, это знать необходимо.

Разница между нолем и фазой на видео:

Простейшие способы

Существует несколько способов, как найти фазу и ноль. Рассмотрим их вкратце.

По цветовому исполнению жил

Наиболее простым, но в то же время и самым ненадёжным способом, является определение фазы и ноля по цветам изоляционных оболочек проводников. Как правило, фазная жила имеет чёрное, коричневое, серое или белое цветовое исполнение, а ноль делают голубым либо синим. Чтобы вы были в курсе, бывают ещё жилы зелёные или жёлто-зелёные, так обозначаются проводники защитного заземления.

В этом случае никаких приборов не нужно, глянули на цвет провода и определили – фаза это или ноль.

Но почему этот метод самый ненадёжный? А нет никакой гарантии, что во время монтажа электрики соблюдали цветовую маркировку жил и ничего не перепутали.

Цветовая маркировка проводов на следующем видео:

Индикаторной отвёрткой

Более правдивым методом является применение индикаторной отвёртки. Она состоит из не токопроводящего корпуса и встроенных в него резистора с индикатором, который представляет собой обыкновенную неоновую лампочку.

Например, при подключении выключателя главное не перепутать ноль с фазой, так как этот коммутационный аппарат работает только на разрыв фазы. Проверка индикаторной отвёрткой заключается в следующем:

1. Отключите общий вводной автомат на квартиру.
2. Зачистите ножом проверяемые жилы от изоляционного слоя на 1 см. Разведите их между собой на безопасное расстояние, чтобы полностью исключить возможность соприкосновения.
3. Подайте напряжение, включив вводной автомат.
4. Жалом отвёртки прикоснитесь к оголённым проводникам. Если при этом загорится индикаторное окошко, значит, провод соответствует фазному. Отсутствие свечения говорит о том, что найденный провод – нулевой.
5. Нужную жилу наметьте маркером либо кусочком изоленты, после чего снова отключите общий автомат и проведите подсоединение коммутационного аппарата.

Более сложные и точные проверки выполняются с помощью мультиметра.

Поиск фазы индикаторной отверткой и мультиметром на видео:

Мультиметр. Что это за прибор?

Мультиметр (электрики его ещё называют тестером) представляет собой комбинированный прибор для электрических измерений, который объединил в себе множество функций, основные из которых омметр, амперметр, вольтметр.

Эти приборы бывают разными:

• аналоговыми;
• цифровыми;
• переносными лёгкими для каких-то базовых измерений;
• сложными стационарными с большим количеством возможностей.

С помощью мультиметра можно не только определить землю, ноль или фазу, но и померить на участке цепи ток, напряжение, сопротивление, проверить электрическую цепь на целостность.

Прибор представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные позиции (вокруг него находится восемь секторов). В самом верху (в центре) имеется сектор «OFF», когда переключатель установлен в это положение, значит, прибор выключен. Чтобы выполнять замеры напряжения понадобится установить переключатель в сектора «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплект мультиметра входят ещё два измерительных щупа – чёрный и красный. Чёрный щуп подсоединяется в нижнее гнездо с маркировкой «СОМ», такое подключение является постоянным и используется при проведении любых измерений. Красный щуп в зависимости от замеров вставляется в среднее или верхнее гнездо.

Как использовать прибор?

Выше мы рассмотрели, как найти при помощи индикаторной отвёртки фазный провод, а вот различить ноль и землю при помощи такого инструмента не получится. Тогда давайте поучимся, как проверить жилы мультиметром.

Подготовительный этап выглядит точно так же, как и для работы с индикаторной отвёрткой. При отключенном напряжении зачистите концы жил и обязательно их разведите, чтобы не спровоцировать случайного прикосновения и возникновения короткого замыкания.

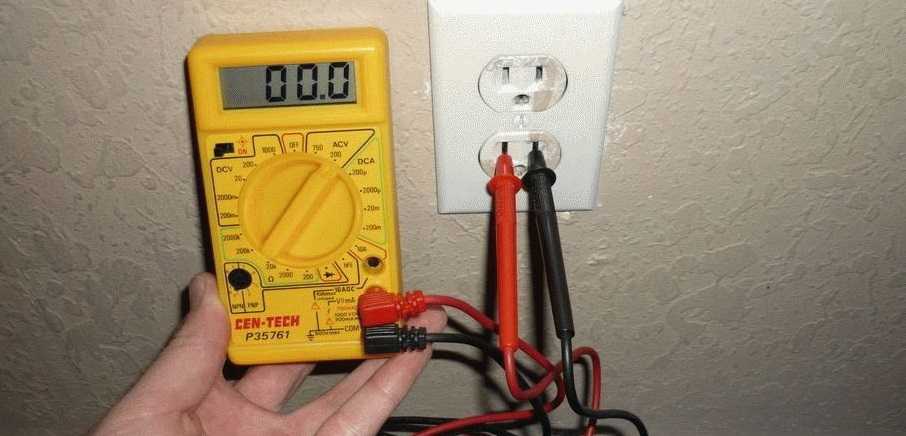

Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

• Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
• На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

• Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

Для определения «земли» зачистите небольшой участок на любом металлическом элементе домашних коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В этом случае у нас будут задействованы два гнезда «СОМ» и «V», вставьте в них измерительные щупы.

Прибор установите в режим «ACV», на значение 200 В.

У нас есть три провода, среди них нужно отыскать фазу, ноль и землю. Одним щупом коснитесь зачищенного места на трубе или батарее, вторым дотроньтесь до проводника. Если на экране высвечивается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных замерах показание колеблется в пределах 5-10 В, при прикосновении к «земле» на экране ничего не будет отображаться.

Наметьте каждую жилу маркером или изолентой, а чтобы удостовериться в правильности выполненных измерений, сделайте теперь замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землёй дадут немного меньшее показание. А если прикоснуться к нулю и земле, то на экране будет значение от 1 до 10 В.

Несколько правил по использованию мультиметра

Перед тем, как определить фазу и ноль мультиметром, ознакомьтесь с несколькими правилами, которые необходимо соблюдать при работе с прибором:

• Никогда не пользуйтесь мультиметром во влажной среде.
• Не применяйте неисправные измерительные щупы.
• В момент проведения замеров не меняйте измерительные пределы и не переставляйте положение переключателя.
• Не измеряйте параметры, значение которых выше чем верхний измерительный предел прибора.

Как замерять напряжение мультиметром – на следующем видео:

Обратите внимание на важный нюанс в использовании мультиметра. Поворотный переключатель изначально всегда необходимо устанавливать на максимальное положение, чтобы избежать повреждения электронного прибора. А уже в дальнейшем, если показания оказываются ниже, переключатель переставляется на низкие отметки для получения максимально точных замеров.

Как определить фазу и ноль мультиметром

Очень часто время монтажа и ремонта электропроводки появляется необходимость определить, какой из проводов фазный, а какой нейтраль. Проще всего это сделать при помощи индикаторной отвёртки, но при её отсутствии важно знать, как определить фазу и ноль мультиметром.

Как найти фазу мультиметром

Перед тем, как определить фазу и ноль мультиметром, его необходимо переключить в положение для измерения переменного напряжения. Диапазон при этом должен быть выше величины линейного напряжения сети или 400В. Существует два простых способа, как найти фазу мультиметром.

1) «Контактный» способ

Потенциал на фазной клемме в розетке относительно заземления около 220В и его можно измерить при помощи вольтметра. Внутреннее сопротивление этого прибора сравнимо с сопротивлением человеческого тела, стоящего на деревянном или бетонном полу.

Для поиска фазы таким способом необходимо прикоснуться пальцем к одному щупу мультиметра, а вторым щупом дотронуться до клеммы в розетке или зачищенному проводу.

Внутреннее сопротивление прибора более 1 МОм и слишком велико, что бы ток, протекающий при касании фазного проводника через аппарат, причинил какой-либо вред здоровью, однако его достаточно для того, чтобы на дисплее прибора отобразились показания 20В или выше.

Если при проведении испытаний коснуться нулевого провода или заземления мультиметр не покажет напряжения.

Если одним щупом прикоснуться к «фазе», а ко второму щупу прикоснуться пальцем, на дисплее появится показания напряжения в 70-100 Вольт. Цифры могут отличаться и будет зависеть от многих факторов.

Важно! Установка переключателя в положение для измерения тока приведёт к поражению электричеством.

2) «Без контактный» способ

Данный метод аналогичный предыдущему, только касаться второго щупа рукой не нужно. Здесь чтобы определить фазу мультиметром, нужно коснуться щупом к контакту. Если «попали» на фазу, на дисплее будут показания примерно 10 – 20 Вольт.

Измерение относительно заземления

Более надёжным является способ измерения напряжения на проводах относительно земли. Для этого можно использовать заземляющий проводник, клемму РЕ в электрощите, водопроводные трубы и отопительные трубы, контур заземления здания или подключённые к нему элементы конструкции.

Поиск фазы производится аналогично предыдущему пункту, но вместо пальца свободный щуп присоединяется к контуру заземления.

Важно! Система индивидуального отопления, особенно с одноконтурным котлом, не заземлена и не может применяться для определения фазы.

Как найти ноль мультиметром

Перед тем, как определить ноль мультиметром, необходимо определить фазный проводник путём предварительных измерений или найти его во вводном щитке. После этого прибор устанавливается в режим проверки переменного напряжения АСV, диапазон при этом должен быть не менее 400 В. В моем случае это 750 Вольт.

При контакте с нулем прибор ничего не покажет. Не зависимо от того будете вы касаться второго щупа или нет.

Недостаток этого способа в том, что аналогичный результат покажет заземляющий проводник, поэтому перед началом проверки его необходимо отключить.

Другой способ поиска ноля это измерение напряжения между заземлением и нулевым проводом. Результат зависит от того, к какой клемме прикасается второй щуп. Дисплей при контакте с фазным проводником при проверке будет показывать напряжение сети. На нулевом проводе возможно наличие незначительного потенциала, связанного с протеканием по нейтрали уравнительного тока.

Как отличить ноль от заземления

Оба эти провода соединены на подстанции с контуром заземления, поэтому по отношению к ним фаза имеет практически одинаковый потенциал. Однако по нулевому проводнику протекает уравнительный ток, отсутствующий в защитном заземлении, и имеется падение напряжения.

При большой протяжённости ЛЭП можно использовать эту разницу и отличить ноль от земли по оказаниям вольтметра:

1. 1. во вводном щитке поочередно измерить напряжение между фазой и нейтральным и заземляющим проводами и записать показания прибора;
2. 2. повторить измерения на проверяемых клеммах;
3. 3. сравнить полученные данные с записями;
4. 4. для надёжности измерения следует повторить несколько раз.

Этот метод можно использовать только в пятипроводной схеме электроснабжения TN-S. В четырёхпроводной системе TN-C-S следует временно отключить от электропроводки заземление. Провод, по отношению к которому на фазном проводнике имеется напряжение сети, является нейтралью.

Вывод

Существует много различных методов узнать назначение проводов в проводке. Способ, как определить фазу и ноль мультиметром, является одним из самых простых и надёжных. Проще него только использование индикаторной отвертки и цветовой маркировки проводов, но применение этого метода допускается при условии полной уверенности, что эти правила соблюдались во время монтажа.

Похожие материалы на сайте:

• Почему от ноля бьет током
• Причины отгорания нулевого провода
• Перепутали фазу с нулем при подключении – последствия

Как определить фазу и ноль мультиметром

Очень часто при выполнении ремонтных или монтажных работ, связанных с электричеством в квартире, доме, гараже или на даче, возникает необходимость найти ноль и фазу. Это необходимо для правильного подключения розеток, выключателей, осветительных приборов. Большинство людей, даже не имеющих специального технического образования, представляют себе, что для этого есть специальные индикаторы. Кратко рассмотрим этот способ, а также расскажем еще об одном приспособлении, без которого не обходится ни один профессиональный электрик. Поговорим о том, как определить фазу и ноль мультиметром.

Содержимое

• Понятия ноль и фаза
• Простейшие способы
  • По цветовому исполнению жил
  • Индикаторная отвертка
• Мультиметр. Что это за устройство?
• Как пользоваться устройством?
• Несколько правил пользования мультиметром

Понятия ноль и фаза

Прежде чем определять фазу ноль, неплохо было бы немного вспомнить физику и разобраться, что это за понятия и почему они встречаются в розетке.

Все электрические сети (как бытовые, так и промышленные) делятся на два типа – постоянного и переменного тока. Со школьной скамьи мы помним, что ток — это движение электронов в определенном порядке. При постоянном токе электроны движутся в одном направлении. При переменном токе это направление постоянно меняется.

Нас больше интересует переменная сеть, которая состоит из двух частей:

• Рабочая фаза (обычно именуемая просто “фаза”). На него подается рабочее напряжение.
• Пустая фаза, называемая в электричестве “нулем”. Необходим для создания замкнутой сети для подключения и работы электроприборов, а также служит для заземления сети.

Когда мы подключаем устройства в однофазную сеть, то особого значения не имеет, где именно находится пустая или рабочая фаза. Но когда мы монтируем электропроводку в квартире и подключаем ее к общедомовой сети, это нужно знать.

Разница между нулем и фазой в видео:

Простейшие способы

Есть несколько способов найти фазу и ноль. Кратко рассмотрим их.

По цветовому исполнению жил

Самый простой, но в то же время и самый ненадежный способ – определить фазу и ноль по цветам изоляционных оболочек проводников. Как правило, фазную жилу делают черной, коричневой, серой или белой, а ноль делают синим или голубым. Для справки, есть еще зеленые или желто-зеленые жилы, так обозначаются жилы защитного заземления.

Приборы в данном случае не нужны, посмотрели на цвет провода и определили фаза это или ноль.

Но почему этот способ самый ненадежный? И нет никакой гарантии, что при монтаже электрики соблюдали цветовую маркировку жил и ничего не перепутали.

Провода с цветовой маркировкой в ​​следующем видео:

Отвертка-индикатор

Более верным методом является использование отвертки-индикатора. Он состоит из токопроводящего корпуса и встроенного резистора с индикатором, представляющим собой обычную неоновую лампу.

Например, при подключении выключателя главное не перепутать ноль с фазой, так как этот коммутационный аппарат работает только на разрыв фазы. Проверка индикаторной отверткой выглядит следующим образом:

1. Отключить общий ввод автомата на квартиру.
2. Ножом зачистите проверяемые жилы от изоляционного слоя на 1 см. Разведите их между собой на безопасном расстоянии, чтобы полностью исключить возможность контакта.
3. Подайте напряжение, включив входной автоматический выключатель.
4. Прикоснитесь кончиком отвертки к оголенным проводникам. Если при этом загорается окошко индикатора, то провод соответствует фазному. Отсутствие свечения говорит о том, что найденный провод нулевой.
5. Отметьте маркером или кусочком изоленты нужную жилу, затем снова выключите общий автомат и подключите коммутационный аппарат.

Более сложные и точные проверки выполняются мультиметром.

Поиск фаз индикаторной отверткой и мультиметром на видео:

Мультиметр. Что это за устройство?

Мультиметр (электрики также называют его тестером) — комбинированный прибор для электрических измерений, сочетающий в себе множество функций, основные из которых — омметр, амперметр, вольтметр.

Эти устройства отличаются:

• аналог;
• цифровой;
• портативный легкий вес для некоторых основных измерений;
• комплекс стационарный с большим количеством возможностей.

С помощью мультиметра можно не только определить землю, ноль или фазу, но и измерить ток, напряжение, сопротивление на участке цепи, проверить электрическую цепь на целостность.

Устройство представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные положения (вокруг него восемь секторов). В самом верху (по центру) есть сектор «ВЫКЛ», когда переключатель установлен в это положение, это означает, что устройство выключено. Для измерения напряжения необходимо установить переключатель в сектора «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплект мультиметра входят еще два щупа – черный и красный. Черный щуп подключается к нижнему разъему с пометкой «COM», это соединение является постоянным и используется для любых измерений. Красный щуп, в зависимости от замеров, вставляется в среднее или верхнее гнездо.

Как пользоваться устройством?

Выше мы рассмотрели, как найти фазный провод с помощью индикаторной отвертки, но отличить ноль от земли таким инструментом не получится. Тогда давайте научимся проверять жилы мультиметром.

Подготовительный этап выглядит точно так же, как и при работе с индикаторной отверткой. При отключенном напряжении зачистите концы проводников и обязательно разведите их, чтобы не спровоцировать случайное прикосновение и возникновение короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

• Выберите диапазон измерения напряжения переменного тока на приборе выше 220 В. Обычно в режиме «ACV» стоит отметка со значением 750 В, установите переключатель в это положение.
• Устройство имеет три слота, в которые вставляются тестовые провода. Находим среди них тот, что обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

• Коснитесь щупом зачищенных жил и посмотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), то вы прикасаетесь к фазному проводу. В случае, когда на экране нет показаний, вы нашли мультиметром ноль.

Для определения «земли» очистите небольшой участок от любого металлического элемента бытовых коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В данном случае будем использовать две розетки “COM” и “V”, вставляем в них измерительные щупы. Установите устройство в режим «ACV», на значение 200 В.

У нас три провода, среди них нужно найти фазу, ноль и землю. Одним щупом коснитесь очищенного места на трубе или батарее, вторым коснитесь проводника. Если на дисплее отображается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных измерениях показания колеблются в пределах 5-10 В, при прикосновении к «массе» на экран ничего не выводится.

Отметьте каждую жилу маркером или изолентой, и чтобы убедиться в правильности замеров, теперь сделайте замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землей даст несколько меньшие показания. А если прикоснуться к нулю и земле, то на экране отобразится значение от от 1 до 10 В.

Несколько правил пользования мультиметром

Перед определением фазы и нуля мультиметром ознакомьтесь с несколькими правилами, которые необходимо соблюдать при работе с прибором:

• Никогда не используйте мультиметр во влажной среде.
• Не используйте неисправные измерительные провода.
• Во время измерения не изменяйте пределы измерений и не перемещайте переключатель.
• Не измеряйте параметры, значение которых выше верхнего предела измерения устройства.

Как измерить напряжение мультиметром – в следующем видео:

Обратите внимание на важный нюанс в использовании мультиметра. Поворотный переключатель всегда должен быть всегда установлен в максимальное положение, чтобы избежать повреждения электронного устройства. И в дальнейшем, если показания ниже, переключатель переводится на низкие отметки для получения наиболее точных измерений.

Как измерять фазовые углы с помощью измерителя фазового угла • Valence Electrical Training Services

Поиск

• Популярный
• Недавний
• Новости

Я заметил, что многие студенты, кажется, не имеют опыта работы с измерителями фазового угла, и они не могут предположить, что измерит измеритель фазового угла в простой схеме. Эти знания КРИТИЧЕСКИ ВАЖНЫ, если вы хотите правильно выполнить проверку счетчика защитного реле. Любой может подавать напряжения и токи в реле и записывать результаты в протокол испытаний. Хороший тестер реле может интерпретировать эти результаты и найти ОСНОВНЫЕ проблемы настройки и установки реле с помощью простого теста.

Для начала рассмотрим простую цепь постоянного тока:

Что бы вы измерили, если бы вы подключили красную клемму (+) измерителя к A, а клемму Volts (Вольт) измерителя к C, как показано на следующем рисунке?

Вы выбрали +100В?





Что, если вы подключите (+) к B и (Вольты) к D, как показано на следующем рисунке?

Это будет +100 В, потому что вы все еще подключены к A и C за вычетом небольшого падения напряжения, которое мы можем игнорировать для нашего примера.





Что бы вы измерили, если бы подключили (+) к D и (Вольты) к B, как показано на следующем рисунке?

Измеритель измеряет падение напряжения на двух клеммах, которое было бы отрицательным, поскольку положительный вывод измерителя подключен к отрицательному выводу аккумулятора. Показания счетчика будут -100В.





Что, если вы удалите провод между A и B и подключите (+) к A и (Amps) к B?

Измеренный ток будет +10 А, используя закон Ома (100 В / 10 Ом).





Что если заменить CD на (+) и (Amps)?

Текущая величина такая же, но направление тока будет противоположным. Счетчик будет измерять -10А





Вы должны увидеть в нашей цепи постоянного тока, что:

1. напряжение определяет потенциальную энергию, а также направление тока,
2. нагрузка (резистор) определяет какой ток будет течь при заданном напряжении, а
3. измеренная полярность зависит от соединений проводов, а не от цепи.



Давайте попробуем более сложную схему:





Что бы вы измерили между B (+) и K (Вольты)?

Вы бы измерили +200В.





Как насчет H (+) в F (Вольты)?

Вы должны измерить -100 В, потому что:

1. D-K имеет два параллельно включенных резистора по 20 Ом, что обеспечивает эквивалентное сопротивление 10 Ом.
2. B-C составляет 10 Ом и включен последовательно с D-K, создавая равный делитель напряжения. На D-K будет ½ напряжения.
3. D и F — одна и та же точка, K и H — одна и та же точка; так что будет 100В через ВЧ.
4. Выводы счетчика расположены напротив батареи; поэтому измеренное значение будет -100 В.





Вы можете заполнить эту таблицу?

(+) Соединение	(Вольт) Соединение	Измерение
А	я
А	К
А	Д
Д	К
Г	Д
С	Б
К	А



Хотите подсказку?

Это поможет, если вы нанесете метки полярности на каждый резистор.

Теперь, если вывод (+) находится на той же стороне плюса цепи, а вывод (Вольт) подключен к минусу, результат будет положительным.

Вот ответы

(+) Соединение	(Вольт) Соединение	Измерение
А	я	+200В
А	К	+200В
А	Д	+100 В
Д	К	+100 В
Г	Д	-100В
С	Б	-100В
К	А	-200В

Теперь давайте посмотрим на постоянный ток

Что бы вы измерили, если бы измеритель заменил провод между C (+) и D (амперы)?

Счетчик измерит +10 А, потому что клеммы (+) и (Ампер) имеют одинаковую полярность резисторов выше и ниже точек измерения.

Что бы вы измерили, если бы измеритель заменил провод между D (+) и F (амперы)?

Вы бы измерили +5А, потому что в D течет +10 Ампер, который разделится пополам, потому что оба пути имеют одинаковое сопротивление. Следовательно, +5А перетекает в Е, а +5А перетекает в F.





Вы можете заполнить эту таблицу?

(+) Соединение	(Ампер) Соединение	Измерение
А	Б
С	Д
Д	Э
Ф	Д
К	Х
Г	Дж
я	Дж



Вот ответы

(+) Соединение	(Вольт) Соединение	Измерение
А	Б	+10А
С	Д	+10А
Д	Э	+5А
Ф	Д	-5А
К	Х	-5А
Г	Дж	+5А
я	Дж	-10А



Теперь давайте рассмотрим простую цепь переменного тока с измерителем фазового угла.

Измерители фазового угла измеряют величины И углы на основе опорного угла.

Можете ли вы догадаться, что измерит измеритель фазового угла на следующем рисунке?

Измеритель фазового угла будет измерять 100 В, но угол будет случайным числом, которое может постоянно меняться, поскольку измеритель фазового угла не имеет эталона.

Вы можете подойти к любой части цепи постоянного тока и измерить падение напряжения на устройстве (или ток, протекающий через него), поскольку в системе постоянного тока существует только одно направление, используя определения измерения от положительного к отрицательному. (Я знаю, что физика определяет это как отрицательное в положительное, но наши измерители работают иначе.)

Вы можете измерять величину тока и напряжения в системе переменного тока так же, как и в цепи постоянного тока, но форма волны переменного тока постоянно переключается с положительной на отрицательную с каждым циклом. Это значительно усложняет определение «полярности» схемы.

Наша цепь переменного тока имеет начальную точку, но наш измеритель фазового угла не может записать ее без опорной точки. Мы можем измерить фазовый угол, добавив эталонное соединение, как показано ниже.





Теперь, что будет измерять измеритель фазового угла?

Измеритель фазового угла будет измерять 100 В при 0°, предполагая, что эталон откалиброван на ноль градусов.





Что измерит измеритель фазового угла, используя следующий рисунок?

Он по-прежнему будет измерять 100 В при 0°, потому что измерительные входы и эталонные входы подключены в одном направлении.





Что теперь будет измерять фазовращатель?

Он будет измерять 100 В при 180°, потому что измерительные входы и эталонные входы подключены в противоположном направлении.



Важно отметить, что ЦЕПЬ не изменилась. Причина, по которой последние два измерения угла различаются, заключается в наших СОЕДИНЕНИЯХ, точно так же, как переключение проводов на измерителе постоянного тока.



Последний легкий. Что теперь покажет фазовращатель?

Он будет измерять 100 В при 180°, потому что измерительные входы и эталонные входы подключены в противоположном направлении.





Теперь мы можем включить трансформатор тока в цепь для измерения тока, протекающего через резистор.

Что измерит измеритель фазового угла в следующей цепи?

Измеритель фазового угла будет измерять 10 А при 0°, потому что полярность эталона такая же, как и в измерительной цепи.

Мы можем перерисовать схему с метками полярности, чтобы лучше видеть, как ток, поступающий на метку первичной полярности ТТ, выходит из метки вторичной полярности, чтобы соответствовать полярности эталона.





Что измерит измеритель фазового угла в следующей цепи?

Измеритель фазового угла по-прежнему будет измерять 10 А при 0°, поскольку полярность эталона такая же, как и в измерительной цепи.

Маленький грязный секрет трансформаторов тока заключается в том, что маркировка полярности не имеет значения, если установка трансформатора тока соответствует чертежам. Направление тока зависит от эталона в измерителях фазового угла. В этом случае выводы нашего измерителя фазового угла не изменились.

Если мы используем маркировку полярности из предыдущего рисунка, мы предполагаем, что ток течет от A к B, потому что наши эталонные выводы подключены с полярностью к A и неполярностью к C. Ток течет в первичную неполярную маркировку КТ; таким образом, ток будет вытекать из метки неполярности трансформатора тока в плюсовую клемму, делая измерение фазового угла равным 0°.





Что измерит измеритель фазового угла в следующей цепи?

Измерение фазового угла будет измерять 10 А при 180 °, потому что эталон говорит нам, что ток 0 градусов будет течь от А к С, а наш + измерительный провод подключен к С, напротив эталона.



Цепи со 100% сопротивлением всегда будут иметь угол 0° или 180°.



Можете ли вы заполнить эту таблицу измерениями напряжения с помощью измерителя фазового угла?



(+) Соединение	(Вольт) Соединение	Измерение
А	я
А	К
А	Д
Д	К
Г	Д
С	Б
К	А



Вот ответы

(+) Соединение	(Вольт) Соединение	Измерение
А	я	100 В при 0°
А	К	100 В при 0°
А	Д	50 В при 0°
Д	К	50 В при 0°
Г	Д	50 В при 180°
С	Б	50 В при 180°
К	А	100 В при 180°

Можете ли вы заполнить эту таблицу текущими измерениями с помощью измерителя фазового угла?

Представьте, что полярность ТТ подключена к клемме [+], как показано в примере AB ниже, а обозначения [+] и [Ампер] в таблице определяют направление ТТ.



(+) Соединение	(Ампер) Соединение	Измерение
А	Б
С	Д
Д	Э
Ф	Д
К	Х
Г	Дж
я	Дж



Вот ответы

(+) Соединение	(Вольт) Соединение	Измерение
А	Б	5А при 0°
С	Д	5А при 0°
Д	Э	2,5 А при 0°
Ф	Д	2,5 А при 180°
К	Х	2,5 А при 180°
Г	Дж	2,5 А при 0°
я	Дж	5А @ 180°



Что произойдет, если мы подключим наш фазовращатель к безрезистивным цепям?

Какое напряжение вы бы измерили со 100% емкостной цепью, как показано на следующем рисунке?

Вы все равно будете измерять 100 В при 0 °, потому что источник определяет напряжение, а не нагрузку.

Какой ток вы бы измерили с 100% емкостной цепью, как показано на следующем рисунке?

Вы бы измерили 10 А при отведении 90 °, потому что емкостный ток опережает напряжение на 90 °.

Заметьте, я не указал +90° или -90°? Это связано с тем, что разные устройства могут иметь разные обозначения фазового угла для одного и того же положения. Лучший способ точно передать векторную информацию — использовать обозначения опережения и отставания вместо абсолютных ссылок.

Мы рассматриваем эту тему в нашем онлайн-курсе «Фазорные чертежи для тестировщиков реле».





Что измерит измеритель фазового угла в следующей цепи со 100% чистой индуктивностью?

Измеритель фазового угла будет измерять 100 В при 180 °, поскольку эталонные соединения расположены напротив измерительных соединений.





Какой ток вы бы измерили в цепи со 100% индуктивностью, как показано на следующем рисунке?

Вы должны измерить 10 А при отставании на 90°, потому что индуктивный ток будет отставать от напряжения на 90°, а эталонный и измерительный провода совпадают по фазе.





Теперь вы должны понимать, насколько важен ЭТАЛОН вашего измерителя фазового угла. Помните, что каждое устройство, измеряющее фазовые углы, ДОЛЖНО иметь эталон, и этот эталон может быть не таким, как вы думаете. Некоторые измерители фазового угла используют то, к чему они подключены, в качестве эталона. Некоторые используют все, что связано с V1, Van или Vab. Некоторые используют все, что связано с I1 или Ia. Если вы не знаете ссылку, вы не можете проверить правильность ваших измерений.

Также помните, что система определяет величину и угол напряжения, а нагрузка определяет ток и угол тока. Не существует чисто резистивной, емкостной или индуктивной нагрузки. Это означает, что вы никогда не должны подавать ток при 0°, 90° отставании или 90° опережения, потому что ваше реле или измеритель никогда не увидит эти значения в реальном мире. Всегда старайтесь имитировать реалистичные условия, когда это возможно.

Теперь у вас есть основа, необходимая для понимания того, что происходит во время проверки счетчика.
