Как определить ноль и землю индикаторной отверткой: Как определить фазу и ноль без приборов

Как пользоваться индикаторной отверткой и мультиметром для определения фазы и ноля?

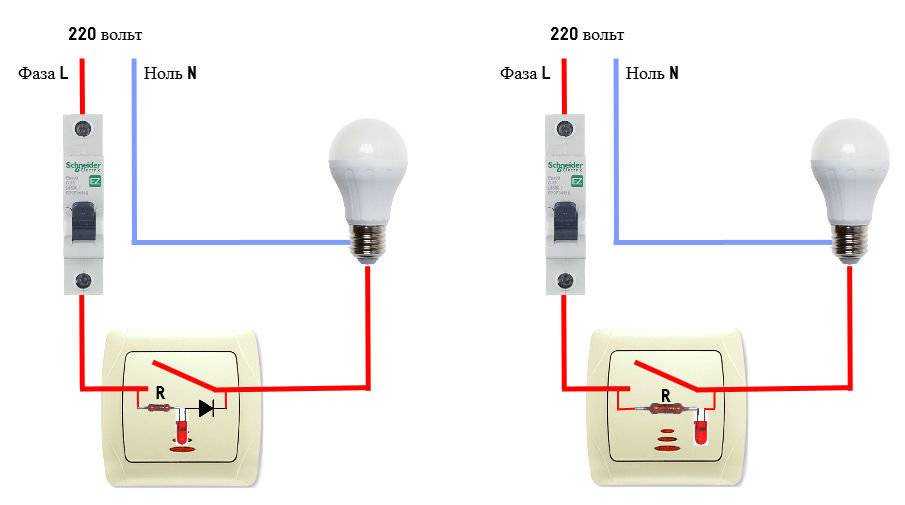

Во время проведения электромонтажных работ, например, при подключении розеток и выключателей, приборов освещения и прочего, требуется определить фазу и ноль. Одним из самых популярных и удобных способов для определения фазы и ноля является использование индикаторной отвертки. И не зря ее называют главным инструментом электрика.

На первый взгляд это обычная отвертка. Однако, это далеко не так.





Итак, как определить фазу и ноль индикаторной отверткой?

• Перед тем, как начать работу с индикаторной отверткой, нужно отключить автомат, который питает данную линию электропроводки.
• Зачистите концы необходимых Вам проводов (около 1,5 см изолирующего материала).
• Разведите провода в разные стороны. Это нужно для того, чтобы не произошло короткое замыкание, когда Вы включите автомат.
• Включите автомат. Зажмите отвертку между двумя пальцами (средним и большим), не дотрагиваясь до оголенной части жала инструмента. Указательный палец должен находиться на металлическом наконечнике с противоположной стороны отвертки.

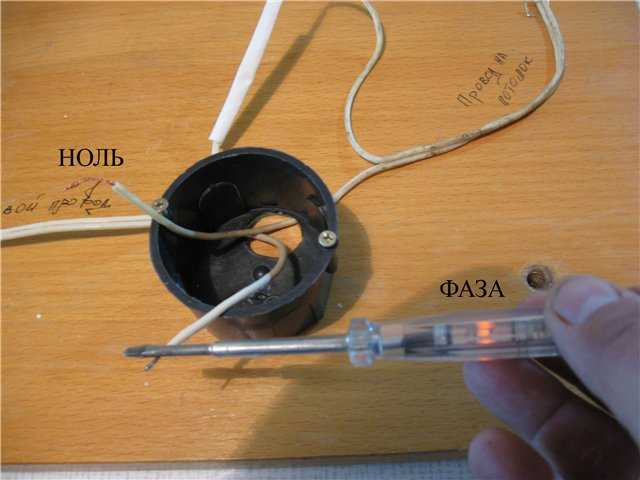

• С помощью плоского конца индикатора проводится определение фазы или ноля. Поочередно подведите отвертку к зачищенным концам проводов.
• При касании прибором фазы светодиод на индикаторной отвертке загорится.

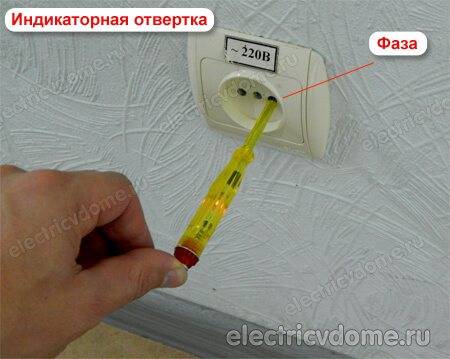

Принцип работы на примере определения фазы в розетке.

Шаг первый.

Шаг второй.



Сейчас мы рассмотрели принцип работы отвертки с интегрированной лампой. Она  наиболее популярна и доступна каждому, благодаря своей невысокой стоимости.



Также в настоящее время есть более модернизированные модели индикаторной отвертки.



Индикаторная отвертка со встроенной батарейкой.



Это уже улучшенная модель вышеописанной индикаторной отвертки. Она не только может определять фазу и ноль, а еще и найти обрыв в цепи, выявить минус и плюс в машине.



Тестер с ЖК-экраном и электронным блоком.

Такой тестер используется для определения текущего напряжения в диапазоне от 12 В до 220 В. Отметим, что погрешность измерения такого прибора велика, но в ряде случаев приблизительная оценка величины напряжения может быть очень полезна. Некоторые модели также могут помочь найти проводку, скрытую за нетолстым слоем штукатурки.



Как пользоваться мультиметром для определения фазы и ноля?



Мультиметр  –  это комбинированный прибор для электрических измерений, в котором есть достаточно большое количество функций: омметр, амперметр, вольтметр.





Использование мультиметра позволяет не только определять фазу и ноль, но также измерить на участке электрической  цепи ток, напряжение, сопротивление, найти поврежденный участок цепи.

Прибор имеет дисплей, а также переключатель. Вокруг переключателя находятся восемь секторов.

На нем имеются два сектора, значения которых важно знать:

• ACV – для переменного напряжения.
• DCV – для постоянного напряжения.



В комплекте с мультиметром Вы обнаружите два измерительных щупа  –  черный и красный.  Черный щуп необходимо подключить в нижнее гнездо с маркировкой «COM», а вот красный, в зависимости от замеров, вставить нужно в среднее или верхнее гнездо.

Самое главное и достаточно важное отличие работы индикаторной отвертки от мультиметра в том, что найти фазу с помощью отвертки легко, а вот уже различить землю или ноль не представляется возможным.

Для начала работы с мультиметром нужно произвести все те же действия, что и с индикаторной отверткой.

• Отключите напряжение электрической сети. Зачистите концы необходимых Вам проводов. Разведите провода в разные стороны и только тогда включите автомат.
• На приборе выберите измерительный предел ПЕРЕМЕННОГО напряжения (ACV) выше 220 В. Как правило, это отметка 750 В.
• Как Вы уже читали выше, на приборе имеется три гнезда. Красный необходимо вставить в гнездо для измерения напряжения. Оно обозначено латинской буквой «V».
• С помощью красного щупа коснитесь  зачищенных проводов.  Если Вы видите небольшое значение напряжения на экране (до 20 В), значит, Вы нашли фазный провод.

В случае отсутствия показаний на экране при касании щупом можно понять, что это ноль.



Как определить землю с помощью мультиметра?



• Для этого необходимо зачистить небольшой кусочек площади на батарее или трубе.
• Черный щуп вставляем в гнездо «СOM», а красный –  в гнездо «V».
• Устанавливаем прибор в режим «АСV», значение должно быть выставлено на 200В.
• Одним щупом необходимо дотронуться до зачищенного Вами ранее места, а вторым коснуться проводника.
• Если на экране появилось значение в диапазоне 150-220 В, значит, это фазный провод.
• Если же Вы увидели 5-10 В, Вы нашли нулевой провод.
• А если на экране не появились никакие значения, этот проводник является землей.



Как проверить правильность своих измерений?

Оставьте на каждом из трех проводов цветовую маркировку для Вашего удобства. Отметьте для себя, какой у Вас, каким проводом является.

Прикоснитесь  одновременно двумя щупами к фазному и нулевому проводам. На экране в этот момент должно появиться значение 220 В. А вот фазный провод и земля вместе покажут меньшее показание (от 1 до 10 В).

Пример использования мультиметра для определения фазы в розетке.

Вставляем черный и красный щупы в розетку.



Смотрим на полученное значение на дисплее. Обратите внимание на то, как выставлены значения на нашем мультиметре.



Также стоит помнить важные правила по использованию мультиметра, а именно:

1. Нельзя пользоваться мультиметром во влажной среде!
2. Нельзя использовать мультиметр с поврежденными щупами!
3. Когда Вы проводите замеры, нельзя переставлять уже выставленные на мультиметре значения!



Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: “сайт 220.ru”.

Как индикаторной отверткой и мультиметром определить фазу и ноль

Содержание

1. Как индикаторной отверткой определить фазу и ноль
2. Определение индикаторной отверткой фазы и ноля
3. Как определить фазу, ноль и землю по цвету проводов
4. Как определить фазу и ноль мультиметром
5. Другие способы определения фазы и ноля мультиметром

Как индикаторной отверткой определить фазу и ноль

Если в квартиру или дом подаётся однофазный напряжение, то электропроводка имеет три провода — это фаза, ноль и заземление. В домах советских времён в квартиру заводилось два провода, фаза и ноль.

Измерение напряжения в сети

Вспомним, какое напряжение подается в многоквартирный дом. На общий электрощит дома заводится пятипроводная электросеть — это три фазы, рабочий ноль и защитное заземление. Защитного заземления в старых постройках может не быть. Нулевой проводник — это общая точка  трехфазной вторичной обмотки трансформатора подстанции.

При симметричной нагрузке трех фаз на нулевом проводе (общий) ток равен нулю. Но нагрузка по фазам бывает симметричной только в идеальном случае. Электроприборы имеют разную мощность, и включаются в разное время. Поэтому напряжение на нулевом проводнике может достигать 60 В и некоторые чувствительные индикаторы напряжения могут показывать эти 60 В, или слегка подсвечивать неоновую лампу.

Индикаторная отвертка может быть нескольких типов — это индикаторная отвертка на неоновой лампе, индикаторная отвертка с батарейкой с функцией прозвонки проводов, и электронная индикаторная отвертка с дисплеем. Лучше всего пользоваться недорогим индикатором напряжения на неоновой лампе.

Заземление рабочего проводника на подстанции

Такой индикатор состоит из высокоомного резистора, неоновой лампы, пружины и контактной площадки. Перед работой с индикатором напряжения нужно проверить его на работоспособность на другой розетке. На индикаторе не должно быть сколов и других повреждений.

Определение индикаторной отверткой фазы и ноля

Конец индикаторной отвертки вставляют в одно из гнезд розетки, а большим пальцем касаются контактной площадки индикатора. Если мы попали на фазу, то неоновая лампа индикатора загорится, а на ноле неонка гореть не будет. При измерении ток течет через сопротивление индикатора, неоновую лампу, ёмкость человека и замыкает на землю, неоновая лампа загорается.

Определение фазы и ноля индикаторной отверткой

Неонка загорается при очень малых токах. Человек такой ток не чувствует. Индикаторной отверткой на батарейках также может определить фазу и ноль, только касаться контактной площадки не нужно, она необходима для прозвонки проводов. Найти провод защитного заземления индикаторной отверткой не получится. Заземление можно найти мультиметром или по цвету проводов.

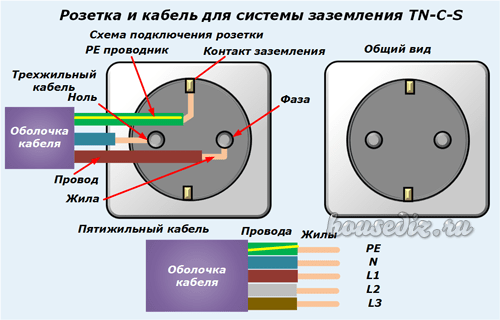

Как определить фазу, ноль и землю по цвету проводов

Монтаж электрических сетей должен проводиться согласно цветам маркировки по стандарту IEC за 2004 год. Этим правилам монтажа должны придерживаться все монтажники при проведении электрических работ. По стандарту рабочий ноль должен быть синего или голубого цвета.

Фазный провод может быть коричневым, белым или чёрным цветом. Защитному заземлению отводят жёлто-зелёный цвет. Определить цвета электропроводки, идущие в квартиру можно открыв подъездный щит.

Европейский стандарт маркировки проводов

Но всё равно нужно проверить фазу и ноль тестером или индикатором. Человеческий фактор ещё никто не исключал, даже профессиональный электрик может ошибаться. В этом случае вероятность попасть под напряжение высокая.

Как определить фазу и ноль мультиметром

Если отсутствует индикатор напряжения, то фазу, ноль и заземление можно определить мультиметром. При работе с мультиметром нужно быть внимательным. Предел измерения переменного напряжения должен быть выше измеряемого напряжения.Для измерения 220 В предел ставят в положении ~500В или ~750 В переменного напряжения в зависимости от марки мультиметра. Черный щуп вставляют в гнездо «COM», а красный в «VΩmA».

Контактный способ проверки мультиметром — фаза

Щупы вставляют в гнёзда розетки и читают показания на дисплее. Должно быть 220 — 230В. Чтобы найти фазу, один конец щупа подсоединяют к батарее или к металлическому водопроводу. Место соединения щупа с металлической конструкцией нужно зачистить наждачкой. Если дисплей прибора показал 220В или близко к нему, вы нашли фазу, а если ноль или несколько вольт, тогда это провод рабочего ноля.

Контактный способ проверки мультиметром — ноль

Заземление проверяется также относительно металлических конструкций. Мультиметр должен показать 0 В. Если электро сеть с глухозаземленной нейтралью, когда ноль и земля соединены вместе, то мультиметром определить заземление не удастся. В этом случае нужно открыть электрический щит и посмотреть цвет провода защитного заземления.

Другие способы определения фазы и ноля мультиметром

Некоторыми цифровыми мультиметрами можно найти фазу контактным способом. Выставляем предел измерения ~750 В, красный щуп в гнездо «VΩCX», а чёрный в «COM»,. Любым щупом касаетесь гнезда розетки, а другой берёте двумя пальцами. Если попали на фазу, прибор покажет 60 -100 В, а если на ноль, то показания будут около 0.

Бесконтактный способ проверки мультиметром — фаза

Бесконтактный способ — это когда вы не касаетесь щупа рукой. Он свободно висит в воздухе, а фазу и ноль проверяете одним щупом. Показания 3-10 В, вы нашли фазу, а 0 В указывает на нулевой провод. Однако не всеми цифровыми мультиметрами можно таким образом найти фазу и ноль.

Бесконтактный способ проверки мультиметром — ноль

У меня мультиметр DT-838 вообще не реагирует на контактный и бесконтактный способ нахождения фазы и ноля. А мультиметр марки XB-868 показывает 104В на фазе и 2,5В на ноле контактным способом.  Как определить фазу и ноль мультиметром, если в квартире трубы к батареям, водопроводу и даже канализация пластиковые? Тогда лучше приобрести индикаторную отвертку или опять открывайте электрощит в подъезде и ищите фазу и ноль по цветам проводов.





Помогла вам статья?

Как определить фазу и ноль индикаторной отверткой

Как определить фазу и ноль индикаторной отверткой знает каждый электрик, но не всегда есть возможность пригласить специалиста, если в доме нет электричества. В этом случае первичную диагностику можно провести самостоятельно, ведь фазовый пробник – очень простое устройство, не требующее специальных знаний для его использования.

Содержание

• Как работает индикаторная отвертка
• Принцип работы простейшей, пассивной индикаторной отвертки
• Как работают более сложные, активные индикаторные отвертки
• Что может показать индикаторная отвертка
• Нюансы использования индикаторной отвертки

Как работает индикаторная отвертка

Чтобы понять, как пользоваться индикаторной отверткой, нужно хотя бы в общих чертах представлять ее устройство.

Простейшее устройство состоит из следующих компонентов:

• Наконечник отвертки. Часть устройства, соприкасающаяся с проводами или контактами, которую необходимо проверить на наличие напряжения.
• Резистор. Это проводящая часть, которая пропускает электрический ток, но снижает его значение. Сопротивление резистора подбирается под конкретное напряжение, на которое рассчитана индикаторная отвертка. Если прибор рассчитан на индикацию напряжения 220 вольт, то лезть с ним в высоковольтный трансформатор не стоит.
• Индикатор. Электрический ток не виден глазу, поэтому о его наличии или отсутствии можно судить исключительно по косвенным признакам, одним из которых является свечение лампочки.
• Весна. Является проводником между индикатором и контактной пластиной. При этом он зажимает лампочку внутри корпуса устройства.
• Контактная пластина. Он удерживает все детали внутри устройства, одновременно являясь контактом, после прикосновения к которому замыкается электрическая цепь, питающая световой индикатор.
• Изоляция. По наконечнику индикаторной отвертки протекает ток напряжением 220 вольт, если он присутствует в проверяемой сети. Во избежание поражения электрическим током корпус устройства и его жало практически по всей длине покрыты диэлектриком. Часто это прозрачный пластик желтоватого оттенка, сквозь который хорошо видно устройство индикаторной отвертки.

Обыкновенная индикаторная отвертка является одноразовым устройством – если она сломается, то использованное устройство можно будет только выбросить.

Принцип работы простейшей, пассивной индикаторной отвертки

Чтобы убедиться в наличии или отсутствии напряжения в электрической сети, необходимо понаблюдать за лампой индикаторной отвертки, и коснуться ее жалом токоведущих контактов розетки. При этом один из пальцев руки должен касаться контактной пластины.

Для того, чтобы лампа загорелась, на один ее контакт нужно подвести фразу, а на другой ноль. Если на контакте розетки есть фазное напряжение, то оно идет через резистор на разъем лампочки. Тело человека играет роль нулевого провода, так как обладает достаточной электрической емкостью и сопротивлением. Когда на один конец лампы приходит фаза, и палец касается контактной пластины, цепь замыкается и лампа начинает светиться. Таким образом, прикоснувшись вилкой отвертки к контактам розетки, можно найти фазу и ноль.

Недостатком такого устройства является наличие резистора, а слабым местом является индикаторная лампа. Первый не позволяет обнаружить наличие напряжения менее 60 Вольт, и лампа может перегореть, если по каким-то причинам напряжение в сети выше номинального. Также вероятен пробой фазы на землю – все включено, а розетки не работают (если заземление выполнено правильно). Однако такие случаи являются очень редкими исключениями из общего правила, и в основном индикаторная отвертка хорошо справляется со своей задачей.

Как работают более сложные отвертки с активным индикатором

В простейших индикаторных отвертках используется контактный метод измерения, то есть для определения наличия напряжения необходимо обязательно прикоснуться жалом к ​​проводнику. Это достаточно удобно, но не решает большинства проблем, с которыми сталкиваются электрики при поиске неисправностей в электрических сетях.

инструкция по эксплуатации индикаторной отвертки (нажмите для увеличения)

Более совершенная модель индикаторных отверток может работать бесконтактным способом – они реагируют на электромагнитное поле, возникающее в любом проводнике при протекании по нему электрического тока. Устройство таких карт намного сложнее – у них уже своя схема и отдельное питание. Большинство из них оснащены звуковой индикацией. В отдельную категорию входят индикаторные отвертки с ЖК-экраном — такие модели могут даже показать, какое напряжение есть в измеряемой сети.

Принцип действия очень прост – у отвертки есть катушка и при попадании ее в поле вокруг проводника в ней возникает электрический ток, отчего светится индикаторная лампа и звучит зуммер. Это свойство бесконтактных индикаторных отверток позволяет находить обрывы проводки даже через стену — без такого приспособления пришлось бы полностью снимать обои и сбивать штукатурку везде, где проложен провод.

Перед использованием отвертки с индикатором с возможностью бесконтактного определения наличия напряжения надо не забыть включить их питание – чтобы не садилась батарейка, у них есть выключатель.

Как пользоваться, как пользоваться такой индикаторной отверткой, вы можете узнать, посмотрев эту короткую видео-инструкцию:

Помимо индикаторных отверток существуют и другие виды индикаторов напряжения, о которых вы можете узнать, прочитав эту статью.

Что может показать индикаторная отвертка

Определение любых неисправностей в электросети индикатором напряжения имеет смысл только в том случае, если в квартире нет света, но в других по подъезду электричество есть точно. То же самое относится и к частным домам – первым делом нужно выяснить, есть ли у соседей электричество.

Если проблема все-таки в вашей квартире, то чаще всего индикаторная отвертка показывает два диаметрально противоположных результата:

• Нет фазы ни на одном из контактов розетки. Причин этому может быть множество, и большинство из них требуют профессионального вмешательства. Самостоятельно можно только определить, не перегорела ли вилка (чаще вместо нее устанавливается «автомат» – устройство автоматического отключения при превышении номинальных значений тока в цепи). Для этого нужно найти возле счетчика штекеры и проверить тестером, есть ли напряжение на контактах до и после него. Если пробка сгорела, то ее надо заменить, а если есть автомат, то и ее можно было выбить – у нее есть рычаг, который в рабочем положении повернут вверх (если прибор установлен правильно).
• На всех контактах розеток есть фаза. Почти со стопроцентной гарантией это означает, что нулевой провод возле счетчика перегорел. Если у вас нет навыка электромонтажных работ, то для решения проблемы необходимо пригласить электрика.

Нюансы использования индикаторной отвертки

Чтобы понять, как правильно пользоваться индикаторной отверткой, нужно всегда помнить о недостатках этого устройства:

1. Первое и самое главное правило – всегда и везде, прежде чем найти фазу и ноль, необходимо проверить работоспособность прибора. Понятно, что если неисправна индикаторная отвертка, то в лучшем случае неисправность будет просто неправильно определена, а в худшем можно получить удар током.
2. Щуп указывает на наличие или отсутствие напряжения на определенной поверхности проводника. Если на разъемах розетки отсутствует ток, это не значит, что дело не в подходящем к нему проводе – контакте или самом проводе мог сгореть. Поэтому все участки цепи должны быть проверены.
3. Индикация также возникает при меньшем напряжении, чем должно быть в сети. Это значит, что если контакт возле счетчика частично подгорел и все равно пропускает 50-100 вольт, то индикаторная отвертка покажет наличие напряжения, а электроприборы работать не будут.
4. При определенных обстоятельствах отвертка может реагировать на так называемые токи срабатывания, показывая наличие напряжения там, где его нет.
5. Если тестер фаз показывает, что в сети сейчас нет напряжения, это не значит, что оно не может появиться там в ближайшие несколько минут. Если вам необходимо разобрать розетку, то в обязательном порядке перед этим необходимо отключить вводной автомат или выкрутить заглушки.

Еще одно видео, 6-минутное видео с рассказом о применении различных видов индикаторных отверток:

В итоге пользоваться индикаторной отверткой очень просто, но надо помнить, что ее показания это только половина “диагноза” – если нет четкого понимания, почему она показывает наличие или отсутствие напряжения, то это лучше обратиться к электрику. Также следует учитывать, что несмотря на название, индикаторная отвертка не предназначена для откручивания болтов, поэтому имеет соответствующую прочность.

Как работает электрическая отвертка Line Tester



Тестеры являются одним из самых простых решений, используемых для проверки непрерывности тока и напряжения в любой цепи. Незаменимыми для любого электрика тестеры являются очень простыми и интересными устройствами. В этой статье будет рассмотрена внутренняя структура одного из таких часто используемых тестеров цепей.

Пользователь должен находиться на полу во время использования тестера, чтобы он мог служить заземлением при протекании тока. Чтобы проверить провод под напряжением, тело пользователя должно соприкасаться с металлическим колпачком наверху отвертки, когда тестер касается провода. Это замыкает настоящую электрическую цепь, и лампочка загорается, когда тестер определяет напряжение. 9Рис. 1: Установка тестера 003

Тестер, показанный выше, представляет собой отвертку со схемой тестирования. Сердечник тестера расположен возле головки отвертки. Пластиковый корпус, под которым находится схема тестера, служит изолятором. Поскольку металлический стержень является токопроводящей частью тестера, для защиты пользователя от случайного поражения электрическим током на металлический стержень 9 надевается толстая оболочка из пластикового изолятора.0003

Структура



Рис. 3. Металлический колпачок наверху отвертки для удерживания цепи



Металлический колпачок с резьбой находится в верхней части отвертки и удерживает цепь внутри. Крышка должна быть заземлена, когда металлический стержень вставляется в вилку. Розетка питания аналогична положительной клемме аккумулятора. Как и в случае с батареей, нам нужно подключить другой конец цепи к отрицательной клемме, куда поступает ток, нам также нужен сток для тока от источника питания. В этом случае в качестве раковины выступает земля. В большинстве случаев пользователь формирует связь с землей для цепи, которая создается, когда стержень вставляется в источник питания. Пользователь не получает никакого удара током, потому что в тестере уже есть токоограничивающие резисторы, а также потому, что сухое человеческое тело имеет очень большое электрическое сопротивление.

Неоновая лампа в сборе

За колпаком следует пружина. Пружина выполняет двойную функцию: действует как заземляющий провод и соединяет схему тестера с крышкой, когда отвертка помещается в розетку.





Рис. 4. Сборка схемы отвертки



После снятия пластиковой изолирующей оболочки схема отвертки может быть четко видна, как показано выше.

Рис. 5: Соединение провода неоновой лампы и пружины



На изображении выше показана неоновая лампа, соединенная с пружиной проводом. Он служит индикатором тока всякий раз, когда металлический стержень подключен к активному источнику питания. Неоновая лампа дает выход мгновенно и не нагревается из-за высокого напряжения. Потребляемый ток лампочки достаточно низкий и вполне удовлетворительно действует при заземлении цепи с помощью человеческого тела.



Рис. 6. Резистор для соединения неоновой лампы с металлическим стержнем



Резистор, подобный показанному на рисунке выше, подключен к неоновой лампе с одного конца и к металлическому стержню с другого. Максимальный ток от источника питания, который может пройти к неоновой лампе, ограничен резистором.
